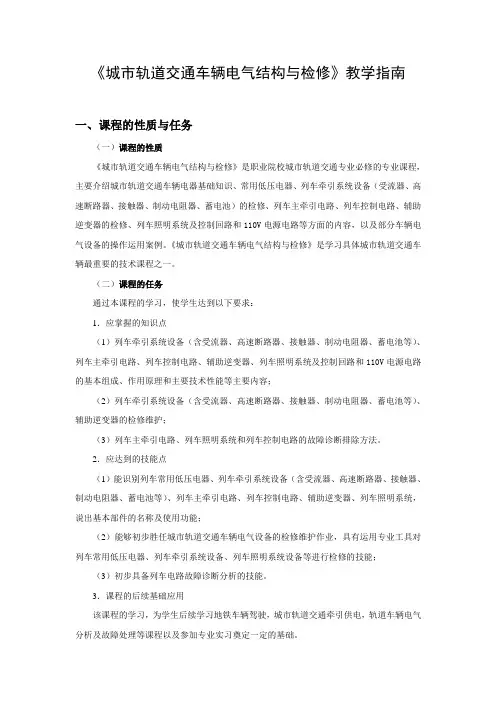

《城市轨道交通车辆电气结构与检修》教学指南
一、课程的性质与任务
（一）课程的性质
《城市轨道交通车辆电气结构与检修》是职业院校城市轨道交通专业必修的专业课程，主要介绍城市轨道交通车辆电器基础知识、常用低压电器、列车牵引系统设备（受流器、高速断路器、接触器、制动电阻器、蓄电池）的检修、列车主牵引电路、列车控制电路、辅助逆变器的检修、列车照明系统及控制回路和110V电源电路等方面的内容，以及部分车辆电气设备的操作运用案例。《城市轨道交通车辆电气结构与检修》是学习具体城市轨道交通车辆最重要的技术课程之一。
（二）课程的任务
通过本课程的学习，使学生达到以下要求：
1．应掌握的知识点
（1）列车牵引系统设备（含受流器、高速断路器、接触器、制动电阻器、蓄电池等）、列车主牵引电路、列车控制电路、辅助逆变器、列车照明系统及控制回路和110V电源电路的基本组成、作用原理和主要技术性能等主要内容；
（2）列车牵引系统设备（含受流器、高速断路器、接触器、制动电阻器、蓄电池等）、辅助逆变器的检修维护；
（3）列车主牵引电路、列车照明系统和列车控制电路的故障诊断排除方法。
2．应达到的技能点
（1）能识别列车常用低压电器、列车牵引系统设备（含受流器、高速断路器、接触器、制动电阻器、蓄电池等）、列车主牵引电路、列车控制电路、辅助逆变器、列车照明系统，说出基本部件的名称及使用功能；
（2）能够初步胜任城市轨道交通车辆电气设备的检修维护作业，具有运用专业工具对列车常用低压电器、列车牵引系统设备、列车照明系统设备等进行检修的技能；
（3）初步具备列车电路故障诊断分析的技能。
3．课程的后续基础应用
该课程的学习，为学生后续学习地铁车辆驾驶，城市轨道交通牵引供电，轨道车辆电气分析及故障处理等课程以及参加专业实习奠定一定的基础。
二、教学提要、课程内容、教学要求
项目一常用低压电器结构认知与检修
任务一认知城市轨道交通车辆电气基础知识
通过认知城市轨道交通车辆电气基础知识，主要包括车辆电气线路中的通用符号、车辆电气电路图基本知识，使学生了解车辆电气线路中的通用符号，了解车辆电气电路图基本知识，读懂城市轨道交通车辆电气电路图。
任务二认知常用低压电器
通过认知认知城市轨道交通车辆常用低压电器，主要包括常用低压电器的作用、组成、常用低压电器的工作原理、技术参数，使学生了解城市轨道交通车辆常用低压电器的作用、组成，了解城市轨道交通车辆常用低压电器的工作原理、技术参数。
任务三常用低压电器结构认知与检修的操作运用案例
通过实训项目城市轨道交通车辆常用低压电器认知与检修的案例教学，使学生能识别城市轨道交通车辆电气线路中的通用符号，能解释城市轨道交通车辆电气电路图相关内容，，能指认城市轨道交通车辆常用低压电器，能说出城市轨道交通车辆常用低压电器的组成及原理，能解释城市轨道交通车辆常用低压电器的主要技术参数，能按照检修规程进行城市轨道交通车辆常用低压电器的检修作业。在教学中培养学生综合运用专业知识，通过利用专业书籍、多媒体课件和图片资料获得帮助信息；学会与他人共享学习资源的，具有较好合作能力和团队协作精神。
项目二受流器的结构认知与检修
任务一认知受电弓的作用类型和结构组成
通过认知受电弓的作用类型和结构组成，主要包括受电弓的用途和类型、受电弓的结构组成、受电弓的主要技术参数，使学生了解城市轨道交通车辆受电弓的用途和类型，了解城市轨道交通车辆受电弓的安装位置和结构组成，了解受电弓的主要技术参数。
任务二认知受电弓的工作过程
通过认知受电弓的工作过程，主要包括受电弓的升降弓使用、地铁车辆受电弓升降弓电路结构及原理、不同条件下受电弓升弓方法，使学生了解城市轨道交通车辆受电弓的升降弓使用，了解地铁车辆受电弓升降弓电路结构及原理，了解不同条件下受电弓升弓方法。
任务三认知受电弓的维护与调整
