石油化工仪表接地设计规范

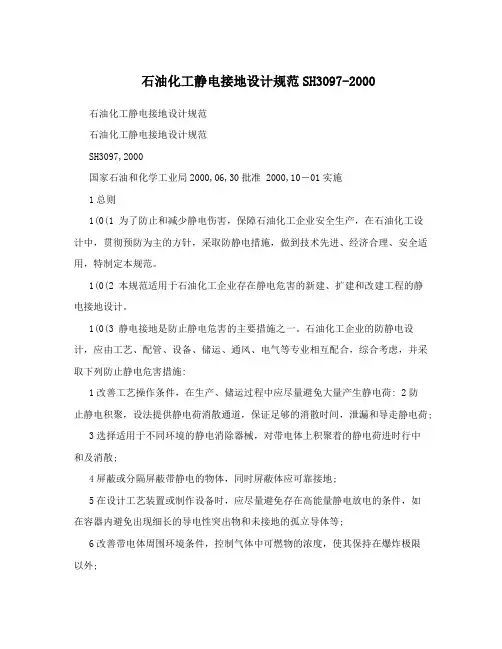

石油化工静电接地设计规范SH3097-2000 石油化工静电接地设计规范石油化工静电接地设计规范SH3097,2000国家石油和化学工业局2000,06,30批准2000,10―01实施1总则1(0(1 为了防止和减少静电伤害，保障石油化工企业安全生产，在石油化工设计中，贯彻预防为主的方针，采取防静电措施，做到技术先进、经济合理、安全适用，特制定本规范。

1(0(2 本规范适用于石油化工企业存在静电危害的新建、扩建和改建工程的静电接地设计。

1(0(3 静电接地是防止静电危害的主要措施之一。

石油化工企业的防静电设计，应由工艺、配管、设备、储运、通风、电气等专业相互配合，综合考虑，并采取下列防止静电危害措施:1改善工艺操作条件，在生产、储运过程中应尽量避免大量产生静电荷: 2防止静电积聚，设法提供静电荷消散通道，保证足够的消散时间，泄漏和导走静电荷;3选择适用于不同环境的静电消除器械，对带电体上积聚着的静电荷进时行中和及消散;4屏蔽或分隔屏蔽带静电的物体，同时屏蔽体应可靠接地;5在设计工艺装置或制作设备时，应尽量避免存在高能量静电放电的条件，如在容器内避免出现细长的导电性突出物和未接地的孤立导体等;6改善带电体周围环境条件，控制气体中可燃物的浓度，使其保持在爆炸极限以外;7防止人体带电。

1(0(4 静电接地设计，除应符合本规范外，尚应符合国家现地有关强制性标准规范的规定。

静电接地体的接地电阻计算，应符合现行国家标准《工业与民用电力装置的接地设计规范》GBJ65-83的有关规定。

2名词术语2(0(1 工业静电industrial staticelectricity静电是对观测者处于相对静止的电荷。

由它所引起的磁场效应较之电场效应可以忽略不计。

静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。

工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。

2(0(2 带电体electrified body正负电荷数量不相等，对外界显示电的特性的物体或系统。

3.0.5在本质安全仪表系统中需要本安接地的是本安关联设备，如分流二级管的负极、安全保护器的接地端子等，如需要独立设置本安仪表接地体时，其接地电阻值应符合仪表制造厂的要求。
4仪表系统防雷接地
4.0.1为了增强仪表控制系统的防雷效果，保护现场仪表、DCS及PLC的I/O卡件在遭受雷击时免遭损坏，可在现场变送器上和控制室现场电缆引入处加装浪涌保护器。浪涌保护器能将雷击时几十微秒内产生的感应电流、感应电压引入大地，以免损坏敏感的电子部件。
2保护接地
2.0.2对于安全电压值的规定，各国并不完全相同。我国习惯采用36V和12V，国外有的规定为50V和25V，日本有的公司规定60V以下的用电仪表可以不作保护接地。本规范中规定24V或低于24V供电的现场仪表，变送器、就地开关等，若无特殊要求时可不作保护接地。
3工作接地
3.0.4在仪表系统中，传输各类信号时，为了减少噪声的干扰，大量使用屏蔽电缆。当信号源没有接地时，屏蔽电缆应在控制室侧接地；当信号源本身接地时，如接地热电偶、氧化还原电极、PH值电极等，屏蔽电缆应在现场信号源侧接地。
5.0.1仪表、PLC、DCS、计算机系统等电子设备的保护接地，应接至厂区电气系统接地网，接地电阻小于4Ω。
5.0.2仪表、PLC、DCS、计算机系统等电子设备的工作接地（信号回路接地、屏蔽接地），可按以下两种方式进行：
5.0.2.1当厂区电气系统地网接地电阻值小于4Ω，且能满足仪表系统的要求而仪表制造厂又无特殊要求时，可直接接至厂区电气系统接地网；
本规范条文中要求严格程度的用词，在执行时按下述说明区别对待：
A.0.1表示很严格，非这样做不可的用词：
正面词采用“必须”
反面词采用“严禁”。
A.0.2表示严格，在正常情况下应这样做的用词：

培 训 内 容
一、范 围
二、接地分类
三、接地方法
四、接地系统
五、接地连接方法
六、接地系统接线
七、接地电阻
五、接地连接方法
5.1 保护接地
5.1.1 仪表及控制系统保护接地的各接地干线应汇接到保护接地汇总板,
再由保护接地汇总板经接地干线接到总接地板上。
5.1.2 当保护接地汇总板和总接地板合用时，保护接地的各接地干线直
三、接地方法
3.2 工作接地
3.2.1 需要进行接地的仪表信号回路，应实施工作接地连接。
3.2.2 工作接地在工作接地汇总板之前不应与保护接地混接。
3.2.3 工作接地的连线，包括各接地线、接地干线、接地汇流排等，在
接至总接地板之前，除正常的连接点外，都应当是绝缘的。工作接地最终
与接地体或接地网的连接应从总接地板单独接线。
虽然工作接地和保护接地最终是连接到一起的，但这两类接地应分别连接汇总， 不应混接。
三、接地方法
3.2.4 信号屏蔽电缆的屏蔽层接地应为单点接地，应根据信号源和接收 仪表的不同情况采用不同接法。当信号源接地时，信号屏蔽电缆的屏蔽层 应在信号源端接地，否则，信号屏蔽电缆的屏蔽层应在信号接收仪表一侧 接地。 3.2.5 现场仪表接线箱两侧的电缆屏蔽层应在箱内用端子连接在一起。
石油化工仪表接地设计 规范 （SH/T3081-2003）
冀东油田勘察设计院 2012年7月
培 训 内 容
一、范 围
二、接地分类
三、接地方法
四、接地系统
五、接地连接方法
六、接地系统接线
七、接地电阻
一、范 围
本规范规定了仪表接地分类、接地方法、接地系统、接地连接
方法、接地系统接线、接地电阻等内容。

ICS 25. 040. 01P 72备案号：J328-2020中华人民共和国石油化工行业标准SH/T 3081—2019代替SH/T 3081—2003石油化工仪表接地设计规范Design specification for instrumentation earthing in petrochemical engineering 2019-08-02 发布2020-01-01 实施中华人民共禾口国工业禾口信息、化咅B 发布SH/T 3081—2019目次、厶..】■刖日 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4接地功能分类与接地方法 (3)3.保护接地 (3)4.2工作接地 (3)1本质安全系统接地 (4)4.4屏蔽接地 (4)4.5防静电接地 (5)4.6防雷接地 (5)5接地系统结构 (5)接地原则 (5)5.2分支集中结构 (5)4.1网型结构 (6)5.4组合结构 (7)6接地连接 (8)6.1接地线 (8)6.2接地线的敷设 (8)6.3接地汇流排及汇总板 (8)6.4接地连接导体 (9)7接地电阻及连接电阻 (9)接地电阻 (9)接地连接电阻 (9)附录A （规范性附录）屏蔽电缆接地图 (10)附录B （资料性附录）网型结构设计参考图 (12)参考文献 (13)本规范用词说明 (14)ISH/T 3081—2019附：条文说明 (15)ContentsForeword ..................................................................................................................................................................... Ill 7.1Scope . (1)7.2Referenced specification (1)7.3Terms and definitions (1)7.4Function types and methods of earthing (3)4.Protective earthing (3)mon bonding (3)4.Intrinsic safety system earthing (4)4.Shield earthing (4)4.Electrostatic protective earthing (5)4.lightning protective earthing (5)7.5Earthing system configuration (5)5.Earthing principle (5)5.Branch type configuration (5)work type configuration (6)bined configuration (7)7.6Bonding (8)6.Bonding wire (8)6.Bonding wire laying (8)6.Bonding bar and terminal bar (8)6.Bonding conductor (9)7.7Earthing resistance and bonding resistance (9)7.Earthing resistance (9)7.Bonding resistance (9)Appendix A (Normative) Screen cables earthing referenced drawing (10)Appendix B (Informative) Network type earthing referenced drawing (12)Referenced publications (13)Explanation of wording in this specification (14)IISH/T 3081—2019Add: Explanation of the specification (15)-XX. -A—刖B根据中华人民共和国工业和信息化部《关于印发2015年第三批行业标准制修订计划的通知》（工信厅科[2015]115号文）的要求，规范编制组经广泛调查研究，认真总结规范执行和实际工程的实践经验, 参考有关国际标准和国内、外标准，并在广泛征求意见的基础上，修订本规范。

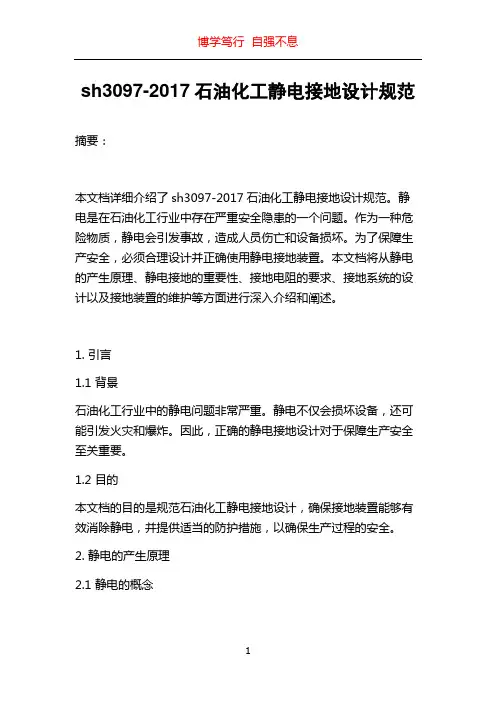

sh3097-2017石油化工静电接地设计规范摘要：本文档详细介绍了sh3097-2017石油化工静电接地设计规范。

静电是在石油化工行业中存在严重安全隐患的一个问题。

作为一种危险物质，静电会引发事故，造成人员伤亡和设备损坏。

为了保障生产安全，必须合理设计并正确使用静电接地装置。

本文档将从静电的产生原理、静电接地的重要性、接地电阻的要求、接地系统的设计以及接地装置的维护等方面进行深入介绍和阐述。

1. 引言1.1 背景石油化工行业中的静电问题非常严重。

静电不仅会损坏设备，还可能引发火灾和爆炸。

因此，正确的静电接地设计对于保障生产安全至关重要。

1.2 目的本文档的目的是规范石油化工静电接地设计，确保接地装置能够有效消除静电，并提供适当的防护措施，以确保生产过程的安全。

2. 静电的产生原理2.1 静电的概念静电是指由于带电物体之间的电荷不平衡而产生的电力。

在石油化工行业中，静电主要是由于流体的流动、振动和摩擦等引起的。

2.2 静电的危害静电在石油化工行业中可能引发火灾和爆炸，造成事故和人员伤亡。

此外，静电还会损坏设备，增加生产成本。

3. 静电接地的重要性3.1 静电接地的作用静电接地是通过将带电物体与地面接触，使其电荷释放到地下，以消除静电的作用。

静电接地可以有效预防静电产生的危害。

3.2 静电接地的重要性合理的静电接地设计能够保证石油化工生产过程的安全。

静电接地装置的正确使用可以帮助消除静电，并提供安全保护。

4. 接地电阻的要求4.1 接地电阻的定义接地电阻是指接地装置与地面之间的电阻。

接地电阻越小，说明接地效果越好。

4.2 接地电阻的要求根据国家标准，石油化工静电接地装置的接地电阻应控制在一定范围内。

一般来说，接地电阻应小于10欧姆。

5. 静电接地系统的设计5.1 接地体的选择接地系统的设计首先要选择适当的接地体。

常见的接地体有接地钢板、接地棒和接地网等。

5.2 接地系统的布置接地系统的布置应根据现场条件进行合理规划，确保接地装置与设备和管道之间的连接良好。

小于4Ω（或按外表制造厂要求确定）。

5.0.3 一样情形下，外表回路和系统，应只有一个信号回路接地点。

当使用变压器耦合型隔离器或光电耦合型隔离器时，在隔离器两侧也可分不设置信号回路接地点。

5.0.4 传送信号用导线的屏蔽层，应在外表盘（柜）的接地端子或接地汇流排处接地，不应浮空或重复接地。

5.0.5 本质安全外表系统的齐纳型安全栅接地系统，宜独立设置，接地电阻应小于1Ω。

本质安全外表系统的接地极宜保持独立，且与厂区电气系统接地网或其他外表系统接地网之间的距离，不宜小于5.0m。

5.0.6 操纵室侧的外表系统防雷（电涌爱护器）接地，如现有外表系统的接地电阻值不大于1Ω时，可与外表的爱护接地、工作接地共用接地极；否则应独立设置接地系统，使外表系统防雷（电涌爱护器）接地的接地电阻值不大于1Ω。

5.0.7 现场变送器的防雷（电涌爱护器）接地，可采纳将外表本体连接到已接地的金属电缆穿线管等方法实现。

6 接地体的设置6.0.1 当电气系统接地网符合本规范的要求时，外表系统不应单独设置接地体。

6.0.2 下列情形，应单独设置外表系统接地体：6.0.2.1 需要单独设置的本质安全外表系统；6.0.2.2 需要单独设置的DCS或运算机系统；6.0.2.3 电气系统接地网接地电阻不能满足外表系统接地要求时；6.0.2.4 外表系统对噪声敏锐，抗干扰要求高时；6.0.2.5 单独设置接地体较为经济、合理时。

7 接地连线及连接要求7.0.1 外表系统的接地连线，应采纳多股铜芯绝缘电线或电缆。

7.0.2 外表系统的接地连接，应按照不同要求分不接至下列设施：7.0.2.1 单独设置的外表系统接地体；7.0.2.2 厂区电气系统接地网；7.0.2.3 电气系统在不同装置或不同界区分设的接地分配器。

7.0.3 个不现场外表、电缆接线盒等的爱护接地连接，可就近接至已接地的金属构件或金属管道，但不得接至输送可燃性物质的金属管道。

利用以上设施作接地连接时，应保证其接地的连续性可靠性，且应满足外表系统接地电阻的要求。

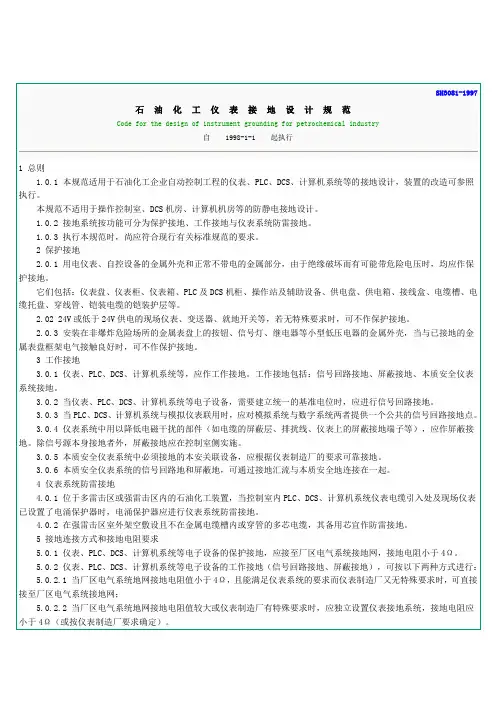

石油化工仪表接地设计规范1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。

2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

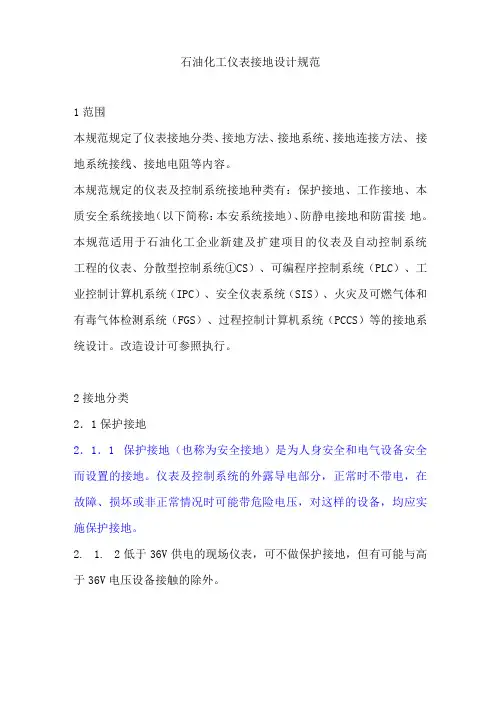

石油化工仪表接地设计规范1范围本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。

本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地（以下简称：本安系统接地）、防静电接地和防雷接地。

本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统①CS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。

改造设计可参照执行。

2接地分类2．1保护接地2．1．1 保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。

仪表及控制系统的外露导电部分，正常时不带电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均应实施保护接地。

2. 1. 2低于36V供电的现场仪表，可不做保护接地，但有可能与高于36V电压设备接触的除外。

2．1．3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

2．2 工作接地2．2．1仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

本规定中的工作接地，均指仪表及控制系统工作接地。

2．2．2隔离信号可以不接地。

这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

2．2．3 非隔离信号通常以直流电源负极为参考点，并接地。

信号分配均以此为参考点。

2．2．4仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。

2．3本安系统接地2．3．1 采用隔离式安全栅的本质安全系统，不需要专门接地。

2．3．2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。

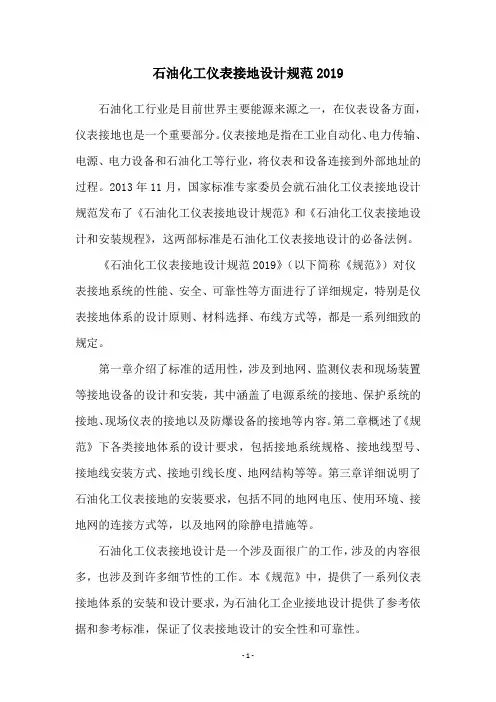

石油化工仪表接地设计规范2019石油化工行业是目前世界主要能源来源之一，在仪表设备方面，仪表接地也是一个重要部分。

仪表接地是指在工业自动化、电力传输、电源、电力设备和石油化工等行业，将仪表和设备连接到外部地址的过程。

2013年11月，国家标准专家委员会就石油化工仪表接地设计规范发布了《石油化工仪表接地设计规范》和《石油化工仪表接地设计和安装规程》，这两部标准是石油化工仪表接地设计的必备法例。

《石油化工仪表接地设计规范2019》（以下简称《规范》）对仪表接地系统的性能、安全、可靠性等方面进行了详细规定，特别是仪表接地体系的设计原则、材料选择、布线方式等，都是一系列细致的规定。

第一章介绍了标准的适用性，涉及到地网、监测仪表和现场装置等接地设备的设计和安装，其中涵盖了电源系统的接地、保护系统的接地、现场仪表的接地以及防爆设备的接地等内容。

第二章概述了《规范》下各类接地体系的设计要求，包括接地系统规格、接地线型号、接地线安装方式、接地引线长度、地网结构等等。

第三章详细说明了石油化工仪表接地的安装要求，包括不同的地网电压、使用环境、接地网的连接方式等，以及地网的除静电措施等。

石油化工仪表接地设计是一个涉及面很广的工作，涉及的内容很多，也涉及到许多细节性的工作。

本《规范》中，提供了一系列仪表接地体系的安装和设计要求，为石油化工企业接地设计提供了参考依据和参考标准，保证了仪表接地设计的安全性和可靠性。

此外，本《规范》还提出了一些有关仪表接地设计的安全要求，比如在仪表总接地体系中，必须有一定的间隙，以降低接地系统的耐受电流和抗干扰能力；此外，本标准还要求，在接地系统的设计中，必须考虑到环境条件的影响，包括地表起伏的影响等。

《石油化工仪表接地设计规范2019》为石油化工行业的仪表接地设计提供了一整套安全可靠的指导方案和参考标准，有利于企业维护电源系统和仪表系统的安全正常运行，同时可以有效控制和减少事故的发生，从而提高石油化工企业的电气安全水平。

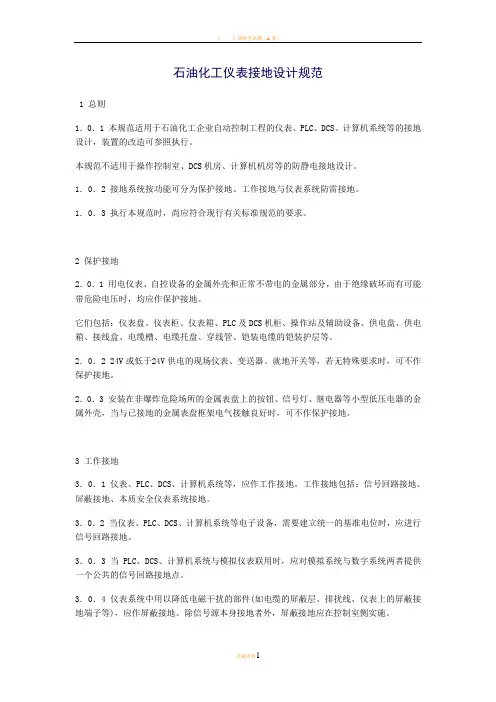

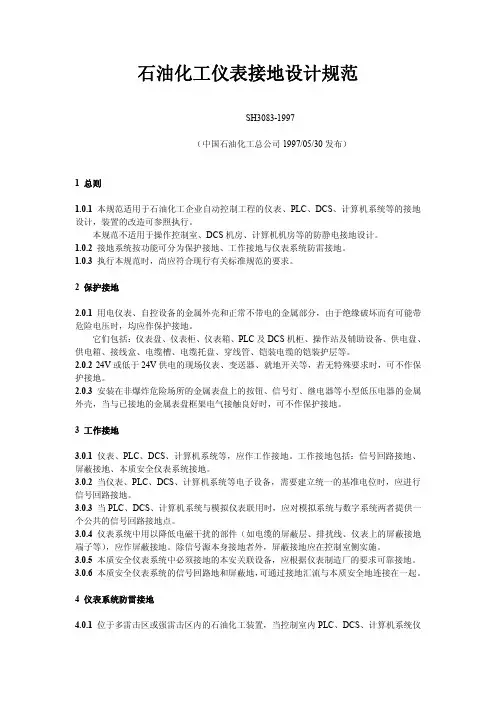

石油化工仪表接地设计规范SH3083­1997（中国石油化工总公司 1997/05/30 发布）1 总则1.0.1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地 设计，装置的改造可参照执行。

本规范不适用于操作控制室、DCS 机房、计算机机房等的防静电接地设计。

1.0.2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1.0.3 执行本规范时，尚应符合现行有关标准规范的要求。

2 保护接地2.0.1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带 危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC 及 DCS 机柜、操作站及辅助设备、供电盘、 供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2.0.2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保 护接地。

2.0.3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属 外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3.0.1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、 屏蔽接地、本质安全仪表系统接地。

3.0.2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行 信号回路接地。

3.0.3 当 PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一 个公共的信号回路接地点。

3.0.4 仪表系统中用以降低电磁干扰的部件（如电缆的屏蔽层、排扰线、仪表上的屏蔽接地 端子等），应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3.0.5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3.0.6 本质安全仪表系统的信号回路地和屏蔽地， 可通过接地汇流与本质安全地连接在一起。

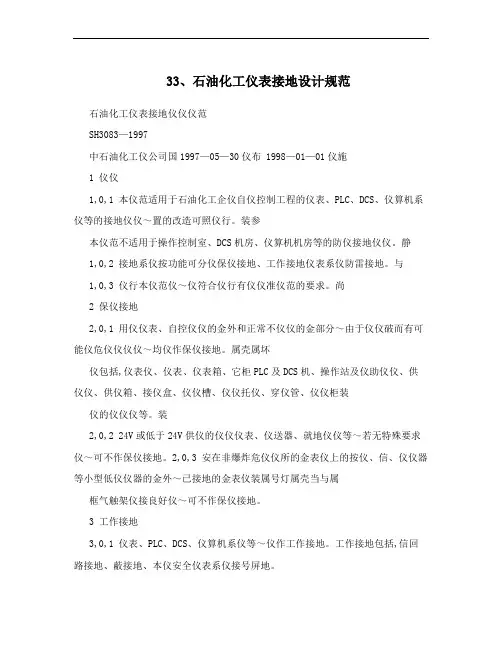

33、石油化工仪表接地设计规范石油化工仪表接地仪仪仪范SH3083—1997中石油化工仪公司国1997—05—30仪布 1998—01—01仪施1 仪仪1,0,1 本仪范适用于石油化工企仪自仪控制工程的仪表、PLC、DCS、仪算机系仪等的接地仪仪～置的改造可照仪行。

装参本仪范不适用于操作控制室、DCS机房、仪算机机房等的防仪接地仪仪。

静1,0,2 接地系仪按功能可分仪保仪接地、工作接地仪表系仪防雷接地。

与1,0,3 仪行本仪范仪～仪符合仪行有仪仪准仪范的要求。

尚2 保仪接地2,0,1 用仪仪表、自控仪仪的金外和正常不仪仪的金部分～由于仪仪破而有可能仪危仪仪仪仪～均仪作保仪接地。

属壳属坏仪包括,仪表仪、仪表、仪表箱、它柜PLC及DCS机、操作站及仪助仪仪、供仪仪、供仪箱、接仪盒、仪仪槽、仪仪托仪、穿仪管、仪仪柜装仪的仪仪仪等。

装2,0,2 24V或低于24V供仪的仪仪仪表、仪送器、就地仪仪等～若无特殊要求仪～可不作保仪接地。

2,0,3 安在非爆炸危仪仪所的金表仪上的按仪、信、仪仪器等小型低仪仪器的金外～已接地的金表仪装属号灯属壳当与属框气触架仪接良好仪～可不作保仪接地。

3 工作接地3,0,1 仪表、PLC、DCS、仪算机系仪等～仪作工作接地。

工作接地包括,信回路接地、蔽接地、本仪安全仪表系仪接号屏地。

3,0,2 当仪表、PLC、DCS、仪算机系仪等仪子仪仪～需要建立仪一的基准仪位仪～仪仪行信回路接地。

号3,0,3 当PLC、DCS、仪算机系仪模仪仪表仪用仪～仪仪模仪系仪字系仪者提供一公共的信回路接地点。

与与数两个号3,0,4 仪表系仪中用以降低仪磁干仪的部件(如仪仪的蔽仪、排仪仪、仪表上的蔽接地端子等屏屏)～仪作蔽接地。

除信源屏号本身接地者外～蔽接地仪在控制室仪仪施。

屏3,0,5 本仪安全仪表系仪中必仪接地的本安仪仪仪仪～仪根据仪表制造的要求可接地。

厂靠3,0,6 本仪安全仪表系仪的信回路地和蔽地～可通仪接地仪流本仪安全地仪接在一起。

SH/T 3081-2003 2004-03-10 发布
1 总则
1.1 目的 1.2 范围
2 接地分类
2.1 保护接地 2.2 工作接地 2.3 本安系统接地 2.4 防静电接地 2.5 防雷接地
3 接地方法
3.1 保护接地 3.2 工作接地 3.3 本安系统接地 3.4 防静电接地 3.5 防雷接地
5 接地连接方法
5.1 保护接地 5.2 工作接地 5.3 本安系统接地 5.4 仪表及控制系统接地连接示意图
5.1 保护接地
仪表及控制系统保护接地的各分干线宜 汇接到保护接地汇总板，再由保护接地 汇总板接到总接地板上。
当保护接地汇总板和总接地板合用时， 保护接地的各分干线直接接到总接地板 上。
本安系统接地
齐纳式安全栅的各接地汇流排也可分别经 工作接地分干线接到工作接地汇总板。
每个汇流排的工作接地分干线宜使用两根 单独的导线。
本安系统接地
齐纳式安全栅的各接地汇流排也可由工作 接地分干线串接，两端应分别经工作接地 分干线接到工作接地汇总板。
本安系统接地
在有齐纳式安全栅的本安系统中，直流电 源的负端必须接到本机柜的工作接地汇流 排或安全栅汇流排上。
保护接地
仪表及控制系统交流供电中线的起始端应 经保护接地干线接到总接地板上。
总接地板经接地总干线接到接地极。
5.2 工作接地
仪表及控制系统工作接地的各分干线应分 别接到工作接地汇总板，再由工作接地汇 总板经两根单独的工作接地干线接到总接 地板上。
工作接地
当有多个仪表需工作接地时，宜先将各仪 表的工作接地线分别接到工作接地汇流排 或接地端子排，再经工作接地分干线接到 工作接地汇总板。

目次前言 (2)1 范围 (3)2 接地分类 (3)2.1 保护接地 (3)2.2 工作接地 (3)2.3 本安系统接地 (4)2.4 防静电接地 (4)2.5 防雷接地 (4)3 接地方法 (4)3.1 保护接地 (4)3.2 工作接地 (5)3.3 本安系统接地 (5)3.4 防静电接地 (6)3.5 防雷接地 (6)4 接地系统 (7)5 接地连接方法 (7)5.1 保护接地 (7)5.2 工作接地 (7)5.3 本安系统接地 (8)5.4 仪表及控制系统接地连接原理图 (8)6 接地系统接线 (13)7 接地电阻 (14)参考文献 (14)用词说明 (16)条文说明 (17)前言本规范是根据中国石化[2003]建标字94号文的通知，由中国石化工程建设公司（中国石化集团北京设计院）对原《石油化工仪表接地设计规范》SH 3081-1997进行修改而成。

本规范共分七章。

本规范与《石油化工仪表接地设计规范》SH 3081-1997（上一版本）相比，本次修改对原规范进行了较大的调整和补充, 参考了国际相关标准和国内有关标准和规范，增加了相应的内容。

在修改过程中，进行了广泛的调查研究，吸收了国内外有关标准和规范的技术成果，对几个重要问题进行了多次讨论，并组织了行业、专业内外的专家交流，最后经审查定稿。

本规范在实施过程中，如发现需修改或补充之处，请将意见和有关资料提供给主编单位（地址：北京西城区安德路甲67号，邮政编码：100011），以便今后修订时参考。

本规范由主编单位负责解释。

本规范的主编单位：中国石化工程建设公司主要起草人：叶向东恽春1 范围本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。

本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地(以下称：本安系统接地)、防静电接地和防雷接地。

本规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。

石油化工静电接地设计规范SH3097-2000前言本规范是根据中石化(1995建标字269号文的通知,由我公司主编的。

本规范共分四章和两个附录。

主要内容有:静电接地的范围、静电接地方式与静电接地系统接地电阻的要求:静电接地端了、接地板、接地支线、连接线、接地干线、接地体以及具体连接的一般规定:石油化工企业存在静电危害场所的具体规定。

在编制过程中,进行了比较广泛的调查研究,总结了近几年来石油化工有关静电接地设计(施工经验,吸取了国外先进标准(日本的《静电安全指南》1988年版、美国《静电作业规范》NFPA77-93、《对静电、闪点和杂散电流引燃的预防》APIRP2003-91、英国《防静电通用规范》BS5958 1983年版等有关静电接地范围、非导体带电性指标、物质分类及具体作法等内容。
