摘要 本次毕业设计题目是“Z32K型摇臂钻床变速箱的改进设计”。Z32K型摇臂钻床是许多学校机械加工实习所用的设备，该产品是由前联钻床型号改制而成，已有三十多年的历史，但近年来，该型号钻床的生产率降低，经济效益较低，同时伴有工人劳动强度的增大，致使钻床的使用率下降，经调查分析，主要原因是该产品没有自动升降系统所致。为改进其使用效果，此次设计主要是对Z32K型摇臂钻床的升降系统进行分析设计与改进，并对钻床的主要传动零部件进行设计校核。同时针对其在实际使用过程中出现的一些问题，并在理论分析与计算的基础上，将其手动升降变为自动升降，然后制定出合理的传动方案，且选择合适的原动机作为它的动力源，使改进后的升降系统具有手动和自动升降并存的功能。 关键词：变速箱；手动、自动升降系统；摇臂钻床；直齿锥齿轮；强度校核
ABSTRACT The graduation project entitled "The advanced design of the gearbox of Z32K radial drilling machine". Z32K radial drilling machine as the equipment is used in many schools during the practice of machining. This product has been transformed from the former Soviet Union Drilling models for almost 30 years. However, the use of Z32K radial drilling machine has decreased in recent years because of low productivity of this drilling machine, the lack of economic efficiency on usage of Z32k comparably, and an increase in labors' intensity during the production. By the research analysis, the reduction of Z32K is because this product has shortage on the automatic lifting system. In order to improve the efficiency of Z32K, the lifting systems of Z32k radial drilling machine will
123456控制变压器保护QF2 1照明和指示灯 电源主轴箱立柱 SB1主电机控制 起动停止横臂升降控制 上升下降液压泵电机 松开夹紧延时分配阀主轴箱立柱SA闭合表35 XT1 XT2给电延时,延时开启 DXT2 SB4 13 XT2 15 XT2 SQ2SB5 KT3E 25 XT2 15
SQ2 KT2G 31 XT2 KT2H37DXT1 XT2 SB6SQ3 41 XT1 XT2 43 断电延时,延时闭合SASB643XT2SB7 KT2D49XT1XT253XT2断电延时,延时开启SB2 TC 1.8U V~110V 241 ~24VXT1 XT2 QF3 243
KM1C 11 XT2 SQ4 CSQ17XT2SQ1SB7-60°0°60°39 XT1 XT2 KT3GABBA17XT2 SB5 21 XT2SB4 27 XT2 KM2D 29KM5D SQ5 33KT1C 45 KM4DKT1HSA245 XT1
XT1 XT2KM3D 55XT2XT357XT2XT3C2 FR1B XT1 PEXB NXT1 XT2 ELXT5 HL1HL2HL3KM1B 1. 32."4KT1BKM2B 2. 51."4 2."5KM3B 1. 52."5KM4B 1. 52."6 FR2B4
1. 62."5KT2B 2.5KT3AYA1 2.5YA2B A使用说明书第30页 1."3 2."6 1."4 1."5 1."5 1."6 2."6 2."5 1. 31."4 1."5 1."5 1."6 2."7 (3)摇臂升降
操作规程编号：LX-FS-A92986 摇臂钻床技术操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
摇臂钻床技术操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、经考试合格并持有设备操作证者，方准进行操作，操作者必须严格遵守有关安全、交接班等制度。 2、工作前应严格按照润滑规定进行注油，并保持油量适当，油路畅通，油标(窗)醒目，油杯、油线、油毡等清洁。 3、检查确认各手柄位置无误，再空运转10分钟左右。认真检查各部动作、音响是否正常。 4、安装钻夹头、钻套、钻头时，锥柄应清洁无毛刺并装牢；拆卸时应使用楔铁，禁止用手锥直接敲打夹头、钻套。
5、钻通孔及薄板零件时，应垫起工件，以防钻坏工作台面。 6、装卸工件时必须停车。装卸较重工件时要合理选用吊具和方法，并将摇臂转离工作台上方。摇臂下降时要防止钻头与工件碰撞。 7、工作台上禁止堆放工具、材料、杂物。严禁在工作台上曲、直工件。 8、钻床运转时严禁变速。变速时不准强力扳手柄。禁止超负荷运转。 9、钻床运转时，操作者不得离开；如需离开或停电时，应升起 钻杆，使钻头离开工件，并拉开电源开关。 10、机动进给接近钻通时，要用手动进给，钻头未脱离工件不 许停车。
摇臂钻床安全管理制度 一、摇臂钻床故障分析 摇臂钻床故障实验故障的设置，都是用开关操作。并都集中组装在实验台的柜内，设置比较稳秘，操作简单方便。设置故障时只需打开柜门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。 故障分析： 1、控制冷却泵电机不转 2、控制主轴电机不运转 3、控制摇臂电机（正反）不运转 4、控制液压泵电机不转 5、控制变压器失电,按任意开关无反应 6、故障点控制主控电路失电,任何动作不能起动 7、KM1 不能启动 8、KM1 能启动,其它都不能启动 9、缓吸时间继电器线圈失电缓吸断开,缓吸闭合不能启动 10、"KM 2、"KM 3、"KM4 都不能启动 11、"KM5 不能启动11 2、"YA不能启动
二、新型万向摇臂钻床的几个优点： 1、钻孔位置调整方便：钻孔位置调整时不需要摇手把使主轴箱沿摇臂导轨移动，而只需要轻松推拉摇臂上一特定部位,即可使主轴方便、快捷地到达新的加工位置。 2、一机多用：一台电机即可驱动主轴旋转，又可控制摇臂升降，而且这两种运动分别进行，主轴旋转时摇臂不升降，摇臂升降时主轴不旋转，这样设计结构简单，操作方便，省时省力。 3、加工范围大：传统的万向摇臂钻床加工范围实际上受到很大局限，例如：当主轴转到水平位置时，除非主轴箱处于摇臂最外端，否则由于摇臂与主轴平行且离的过近，而使工件无法置于钻头轴向移动范围之内（即无法加工工件）。而这种新型钻床则完全克服了上述缺点，因为其特殊结构，使得主轴无论转到何种角度，主轴始终处于最外端，这就不会因摇臂的干涉而使加工受到丝毫影响。 4、外形美观大方：传统的万向摇臂钻床由于有不可缺少、却又无法隐蔽而不得不裸露的花键轴，裸露花键轴的存在既不安全，又显得布局零乱。而新型钻床取消了花键轴，除主轴"部分在箱外、部分在箱内"外，其余运动部件都装在简单整齐的齿轮箱（摇臂）内，这样设计，使得整体造型线条明快、新颖独特、美观大方。 5、成本低： 由于彻底摒弃了传统的万向摇臂钻床的设计格局，在 2 完全保留原有功能的前提下进行功能重组，结构优化，使得零部件大大减少，因而降低了成本。 三、ZQ3035摇臂钻床摇臂与立柱的拼装及调整应注意以下问题： （1）将外立柱带键槽的一面回转到底座工作面的一边，清除键槽中的毛刺并保持立柱外圆表面的清洁。 （2）将摇臂套在外立柱上，安装立柱和摇臂夹紧机构、升降机构以及其它零件。摇臂夹紧后，其孔与外立柱表面配合应均匀紧密，用
1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操 作，防患于未然，杜绝安全隐患，以达到安全生产保证加工质量的目的。 2．范围：适用于本公司所有钻床加工作业。 3．职责：指导钻床操作者加工及设备维护、保养等工作。 4. 工作流程 4.1作业流程图 4.2.基本作业: 4.2.1.开机前对机床进行检查：开机前检查机床各手柄位置及传动部位是否合 理，并擦拭各滑动导轨、立柱，加施润滑油, 各油池、油盒、弹子油盅等按规定进行加油。 4.2.2.遛车，检查车头油泵及油位：车头箱手柄挂到最低档，开机运行3分钟。 并查看油窗油位是否达到了 1/3油窗位置，否则通知有关人员按规定加油。 4.2.3.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产 进度的需要。 4.2.4.阅读图纸及工艺：熟读图纸及加工工艺，确定加工基准和加工步骤；确
定加工所需工、量具等。 4.2. 5.自检待加工件；校对工、量具：按图纸及工艺取待加工件，钻前验线， 领取加工所需工、量具并进行校对。 4.2.6.自检：所有工件加工完了以后都要进行自检，发现问题须马上解决。 4.2.7.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.8.送检：工件加工完以后及时送检，不得锈蚀，送检过程中避免磕碰，并 在图纸上加工工艺栏及轮班作业计划签字（外加工件附送货单及自检报告）送检。 4.2.9.当班下班前,需将工、量具擦拭干净，送还工具室；擦拭机床清扫机床周 围所负责区域，工作台台面涂上一层防锈油,且关闭机床电源。 5.工艺守则： 5.1.钻孔 5.1.1.按划线钻孔时，应先试钻，确定中心后再开始钻孔。 5.1.2.在斜面或高低不平的面上钻孔时，应先修出一个小平面后再钻孔。 5.1.3.钻盲孔（不通）时，事先要按钻孔的深度调整好定位块。 5.1.4.钻深孔时，为了防止因切屑阻塞而扭断钻头，应采用较小的进给量，并 需经常排屑；用加长钻头钻深孔时，应先用标准钻头钻到一定深度后，再用加长钻头。 5.1.5.螺纹底孔钻完后，必须倒角。 5.2.锪孔 5.2.1.用麻花钻改制锪钻时，应选短钻头，并应适当减小后角和前角。 5.2.2.锪孔时的切削速度一般应为钻孔切削速度的1/3～1/2。 5.3.铰孔 5.3.1.钻孔后需绞孔时，应留合理的铰削余量。
摇臂钻床安全规程示范文 本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
摇臂钻床安全规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、工作前 a.查验“交接班记录”。 b.检查操作手柄、开关、旋钮是否在正确位置，操纵是 否灵活，安全装置是否齐全、可靠。 c.检查油箱、油杯中油量是否符合标准；擦净导轨面和 圆立柱上的灰尘，并按润滑图表规定做好润滑工作。 d.停机８小时以上再使用机床时，应先低速运转 3?/FONT>5分钟，确认润滑系统畅通、各部位运转正常后 方可开始工作。 2、工作中
a.严禁超性能使用机床。若发现“保险结合子”自动脱开停止运转时，必须立即停机并查明原因。 b.禁止在机床的导轨表面、油漆表面放置物品。 c.加工大工件时，摇臂须转离工作台，根据工作重量、形状选择安全可靠的吊具与吊装方法。 d.装夹刀具时，应将主轴锥孔、销套表面擦净。装夹时，锥面接触应牢固；卸下时，应使用标准斜铁，用铜锤轻轻敲打，严禁用其它物件乱敲。另外：①对于Ｚ35Ｋ摇臂钻床，必须放置平稳、固定可靠后再开始工作；②钻斜孔时，必须将回转头紧固牢靠。 e.不准用刀刃磨钝的钻头进行钻削。 f.钻孔时，必须将主轴箱移到适当的位置，钻较大孔时，主轴箱尽量靠近立柱，各部位夹紧后方可进行工作。 g.根据工件材质、钻削深度，合理选择主轴转速和切削
1、目的 本规程用于指导摇臂钻床操作者正确使用摇臂钻床设备。保证机床精度，延长设备使用寿命。2、范围 本文件适用于机加工、模具制造摇臂钻床操作人员。 3、职责 所有接触使用该设备的相关人员可以参照本文件进行操作，操作人员负责摇臂钻床的日常保养工作。 4、摇臂钻床作业过程 4.1穿好劳保防护用品。 4.1.1将工作服袖口、下摆等扎紧。 4.1.2严禁穿宽松外衣、佩戴有碍操作的饰物、以及带手套等不规范且危及到安全的着装。 4.2检查机床线路、开关是否正常归零位。 4.2.1使用机床前必须验证各线路及行程开关等的可靠性。 4.2.2检查电源接地的可靠性，检查相序的正确性，检查急停按钮的可靠性等。 4.2.3主轴正反转及空挡手柄是否打到空挡位置等 4.2.4如下图为主轴正反转及空挡手柄处在空挡位置的图片 （图三）正传手柄在空挡位置（往左搬动主轴正转，往右搬动主轴反转） 4.3装夹工件及钻头等。
（图四）主轴装夹刀具部位 4.3.1工件和切削刀具等必须装夹牢固可靠， 使用机床前必须要验证机床各部位夹紧、 松开的可靠性。 432钻头装夹：直柄钻头（一般钻削直径小于① 14）装夹时利用到钻夹头如图，将钻夹头套如钻套 中再套入主轴上检查是否套牢固，再将直柄钻头夹紧在钻夹头上。锥柄钻头则根据锥柄大小接利用钻 套中间衔接直接套在主轴上同样也要检查装夹是否牢固。 4.3.3更换钻头或夹具时，锥柄钻套等各配合部位必须保持清洁， 经常拆卸的锥柄套严禁敲打使之变 型。 4.4根据加工要求选择合适的转速。 4.4.1根据加工材料及钻头直径的不同，应合理选择转速与进给量，否则易造成机床的损坏。 4.4.2转速的选择见机床主轴箱上的标牌。下面（图三）是拍下来的供参考 4.5启动电源开启主轴马达，确认转速是否合适，不合适时应关闭主轴马达后换挡，并 再次确认。 （图六）主轴转速调节手柄 4.5.1 床。 关闭马达后严禁在主轴未停止转动情况下换挡调速， 这样会容易使调速齿轮磨损打坏， 损坏机 产品名称： 摇臂钻床 产品型号： H5 Z3050X 16 审批： 日期： 钻夹头 直、锥柄钻 锥柄钻套 头 主轴装夹刀具 位置 （图五）转速选择标示牌
1、目的本规程用于指导摇臂钻床操作者正确使用摇臂钻床设备。保证机床精度，延长设备使用寿命。 、范围2本文件适用于机加工、模具制造摇臂钻床操作人员。、职责3所有接触使用该设备的相关人员可以参照本文件进行操作，操作人员负责摇臂钻床的日常保养 工作。、摇臂钻床作业过程4穿好劳保防护用品。 将工作服袖口、下摆等扎紧。严禁穿宽松外衣、佩戴有碍操作的饰物、以及带手套等不规范且危及到安全的着装。4.1.2检查机床线路、开关是否正常归零位。4.2.1使用机床前必须验证各线路及行程开关等的可靠性。4.2.2检查电源接地的可靠性，检查相序的正确性，检查急停按钮的可靠性等。4.2.3主轴正反转及空挡手柄是否打到空挡位置等 4.2.4如下图为主轴正反转及空挡手柄处在空挡位置的图片 空挡手柄位置 （图三）正传手柄在空挡位置（往左搬动主轴正转，往右搬动主轴反转）装夹工件及钻头等。 直、锥钻夹头锥柄钻套．
柄钻头 主轴装夹刀具位置 （图四）主轴装夹刀具部位松开的可靠性。4.3.1工件和切削刀具等必须装夹牢固可靠，使用机床前必须要验证机床各部位夹紧、）装夹时利用到钻夹头如图，将钻夹头套如钻套144.3.2钻头装夹：直柄钻头（一般钻削直径小于Φ中再套入主轴上检查是否套牢固，再将直柄钻头夹紧在钻夹头上。锥柄钻头则根据锥柄大小接利用钻套中间衔接直接套在主轴上同样也要检查装夹是否牢固。更换钻头或夹具时，锥柄钻套等各配合部位必须保持清洁，经常拆卸的锥柄套严禁敲打使之变4.3.3型。根据加工要求选择合适的转速。4.4.1根据加工材料及钻头直径的不同，应合理选择转速与进给量，否则易造成机床的损坏。4.4.2转速的选择见机床主轴箱上的标牌。下面（图三）是拍下来的供参考 （图五）转速选择标示牌启动电源开启主轴马达，确认转速是否合适，不合适时应关闭主轴马达后换挡，并再次确认。 （图六）主轴转速调节手柄关闭马达后严禁在主轴未停止转动情况下换挡调速，这样会容易使调速齿轮磨损打坏，损坏机4.5.1床。秒用主轴转速调节手柄将转速换挡后，启动主轴马达，将正反转及空挡手柄在空挡位置下压4.5.23如图-若为合适转速将正反转及空挡手柄抬起至水平位置即可确认转速是否调节到合适转速。钟以上， 二。 4.5.3严禁为了使主轴尽快停止而用手抓主轴等一些不安全行为。“↓”按钮，将摇臂调到合适的高度且转动主轴箱移动手柄和推拉摇臂，将按下“↑”钻头移到合适位置之后，将摇臂夹紧手柄及主轴箱夹紧手柄锁紧（图七）
Z3050型摇臂钻床操作说明 实训目的以及要求： 目的是使同学熟练掌握Z3050机床的操作以及检修方法。要求同学在规定时间内可以独立、快速完成检修任务。 一、工作原理： 首先把两个电机切换开关扳至“1”的位置，合上Z3050单元的组合开关QS1, 电源指示灯HL亮，则Z3050单元正常供电，即可通过Z3050单元的控制按钮站，工作前先将SQ3压上。 1、主轴电动机的控制： 按启动按钮SB2，主轴电动机M1启动，M1工作指示灯HL3亮，停车时，按SB1，M1电机停止，工作指示灯HL3灭。 2、摇臂升降控制： 按下摇臂上升（或下降）按钮SB3（或SB4），断电延时时间继电器KT得电动作，M3液压泵电动机得电运转，电磁铁YA吸合，使摇臂松开。将行程开关SQ2压合
（即此时压上SQ2），升降电动机M2正转（或反转），带动摇臂上升（或下降），当摇臂上升到所需的位置时，松开SB3（或SB4），M2电机停止运转，摇臂停止升降，同时扳动SQ3，使SQ3不受压，KT的延时时间到达后，M3电机反向运转，使摇臂夹紧，同时电磁铁YA断电释放；然后再将SQ3压上，液压泵电动机M3停止运转。
利用位置开关SQ1、SQ5来限制摇臂的升降行程，当摇臂上升到极限位置时，使SQ1压上，则摇臂电动机停止正转，摇臂停止上升；当摇臂下降到极限位置时，使SQ5压上，则摇臂电动机停止反转，摇臂停止下降。 3、立柱和主轴箱的松开和夹紧控制： 立柱和主轴箱的松开或夹紧控制是同时进行的。按下松开按钮SB5（或夹紧按钮SB6），液压泵电动机M3正转（或反转）使立柱或主轴箱松开（或夹紧）。 4、冷却泵电动机M4的控制：
摇臂钻床的使用方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 机械加工行业的朋友们都知道摇臂钻床，这种类型的机床在钻孔、攻丝方面的作用可大着呢，可谓是没你不行。用户在购买摇臂钻床之后，把它投入到生产当中，争取创造出最大经济效益。然而摇臂钻床在实际的生产中也许会遇到一些小故障，但我们只要找出出现故障的原因以及解决措施，问题就可以迎刃而解。 下面分析一下摇臂钻床加工件孔径偏大的故障原因，找到可行的解决措施： 原因一：主轴套筒与箱体导向轴套配合间隙太大，应修整套筒，更换导向轴套。 原因二：主轴轴向窜动太大。应调整主轴上的背母，减少轴向间隙，保证在0.01mm之内。 原因三：摇臂钻床主轴锥孔与钻头锥柄配合不好。应用铸铁莫氏锥捧研磨锥孔，保证与标准检验心棒的接触面积不少于70％。 原因四：工件装夹过紧或夹紧部位不当，造成工件变形。应合理选择夹紧部位，正确夹紧工件。
原因五：夹紧部位重复精度差及夹紧不牢固。应重新调整夹紧部件，保证重复定位精度和夹紧牢固。 原因六：摇臂钻床主轴钻孔内有毛刺或研伤，造成钻头倾斜。应用刮刀修刮内钻孔毛刺或研仿部位，保证锥孔轴心线的经向圆跳动误差幕主轴端小于0.02mm.。 原因七：钻头主切削刃长短不一。应重新正确刃磨钻头，保证主切削刃长短一致，刃口对称及锋利。 以上是摇臂钻床加工件孔径偏大的故障分析以及解决措施，学会了这七招，您就学会了摇臂钻床小故障的排除方法，今后对摇臂钻床的使用就会得心应手。本文系鸿海精密机床原创，如需转载，请注明出处。 3040摇臂钻等机器在日常使用过程中都会出现一些常见故障认识正确的原因才能采取相应的对策。 摇臂下落：原因可能是摇臂太松；工件严重偏斜：原因主要有过大进给量；钻头钝化或角度不对称；两导向臂间的距离过大；钻头是否已调紧；两导向块是否已调紧；工作台面、固定虎钳与锯带不垂直；摇臂钻不下降：需要调整间隙；可能是下降电器不工作；检查下限行程开关是否复位；检查控制是否正常；摇臂不上升：需要检查电路，上升电路是否工作，上限行程开关是否复位；钻孔时，摇臂严重震动或异常响声：可能是立柱与滑动套间隙过大；或者钻孔材料与速度选择不对；或者钻机与上导向块间隙过大；蜗轮箱响声异常：原因可能是蜗轮蜗杆轴向间障过大或者两队轴承磨损过大。 排除方法：调整摇臂夹紧装置，保持摇臂适当的压力。使进给量适当；更换带锯条；使两导向臂间的距离与工件一致；使钻头保持锋利；调紧两导向块；调整导向臂与固定虎钳、工
中捷Z 3040、"Z3050（Ⅰ）（Ⅱ）型摇臂钻床操作说明 4.1骤如下： 4. 1."1打开立柱方门处的总电源开关4-1，按下冷却泵启动按钮4-3（见图4.4），打开照明灯开关1-16（见图 3."1）； 4. 1."2将工件夹紧在工作台上； 4. 1."3根据工件具体高度通过按钮1-2，1-3（见图 3."1，以下至 4."8条相同）将摇臂调整到合适的位置； 4. 1."4旋转旋扭1-6，选择主轴箱立柱夹紧方式（以下以联动夹紧为例）4. 1."5按下按钮1-18，将主轴箱立柱夹紧松开： 4. 1."6通过摇动手轮1-10，将主轴箱沿摇臂导轨方向盘调整到合适的位置； 4. 1."7通过拉动手轮1-10，水平旋转摇臂到合适的位置；
4. 1."8按下按钮1-19，使主轴箱立柱同时夹紧。 4.2机动进给钻孔； 4. 2."1按下主电机启动按钮1-5； 4. 2."2旋转主轴转速预定旋扭1-12，选择合适的转速。 4. 2."3旋转主轴进给预选旋扭1-12，选择合适的进给量； 4. 2."4用定程切削限位手柄（祥见后面的主轴进给）； 4. 2."5压下机动进给手柄1-15，使之联接到机动进给状态； 4. 2."6向外拉出手柄1-9，接通机动进给； 4. 2."7主轴变速： 将正反转手柄1-13压下至变速位置3秒钟左右，实现预选转速和进给量，然后抬起至水平位置，再往左方搬动手柄至主轴正转位置，机动进给钻削即可进行。 4.3手动进给分两种情况： 4.
3."1机动进给改为手动进给： 在前述机动进给过程中，如要换为手动进给，只需向里推进手柄1-9，断开机动进给，然后用手控制手柄1-9即可。 4. 3."2纯手动进给： 若操纵开始时，不压下机动进给手柄1-15，机动进给即不执行；逆时针旋转手轮1-9，实现手动进给钻削。 4.4攻螺纹 4. 4."1按下主电机启动按钮1-5； 4. 4."2旋转主轴转速预选旋扭1-12和进给量旋扭1-11，选择主轴转速和进给量。 4. 4."3将主轴正反转，变速手柄1-13，压下至变速位置3秒左右，然后抬起至正转位置，即可攻螺纹，到深度后，将手柄1-13搬到反转位置，使刀具退出。 4.5主轴的空档/变速说明： 如图 4."2所示，将手柄1-13向上抬起，即可用手轻便转动主轴，如欲启动主轴，先将-13压下至变速位置直至主轴转动，再搬动至正转（反转）即可。 4.6主轴正反转手柄说明： 如图
摇臂钻操作手册 摇臂钻首先对其使用的环境有一定的要求，： 主要表现在适合摇臂钻工作的条件：温度0℃~45℃，温度30%~85%，大气压强86~106kpa,空气清洁度好，粉尘浓度不得大于10mg/m³，不得含酸、碱、腐蚀和有毒气体;不得有爆炸危险，不得有导电尘埃；厂房内不得有雨雪侵袭；地面平整，清洁，无磕绊物存在，过道通畅，无障碍物存在；室内光线充足（或照明条件良好）。机床安装要远离震源、热源、和热流。摇臂钻对环境无不良影响，无有害气体或液体排放。摇臂钻工作噪音≤85dB（A) 不管什么工作，安全总是第一的，所以小编给大家带来了摇臂钻的安全操作的注意要点。 1操作前注意事项 1.1按规定给机床加油，检查油标油量、油质清洁、油路畅通。检查摇臂钻床立柱升降限位是否可靠，摇臂、主轴的启动、换向、制动等操作系统是否完好，电器装置及接地是否良好。 1.2空运转3～5分钟，确认滑动部分有油，各部运行正常后方可开始工作。1.3工件是否夹紧压好。 2操作注意事项 2.1工件必须牢固地夹持在工作台或座钳上，摇臂钻钻通孔时必须在底面垫上木板。机动进给钻通孔时，在接近钻透时应改为手动进给。在刀具旋转时，不准翻转、夹压或测量工件。手不准触摸旋转的刀具以及旋转部位。不准装卸钻头、夹头、套管。 2.2装钻头时要将锥柄锥孔擦拭干净，拆卸时要用专用工具，严禁随意敲打。 2.3钻头对好工件钻孔位置后，一定要固定好摇臂钻床摇臂，才能开始工作，禁止在主轴箱和立柱未夹紧情况下工作。钻孔过程中，钻头未退出前不准停机。2.4工件钻孔后需铣削平面时，所选用刀杆必须与孔径接近，转动配合。 2.5摇臂钻床攻螺纹时，操纵可逆接合器使主轴正反转，但必须注意将手柄放在固定槽内。 2.6进行变速和变进给量时，应先停机。 2.7工件即将钻通或有气孔铸件时，应减小切削用量，最好手工进行。 2.8拆卸钻头后应及时取下钻块。 2.9钻头上缠有长铁屑时，要停车清理，用刷子或铁钩清除，严禁用手拉。 2.10摇臂钻床v横臂回转范围内不准站人，不准有障碍物。 2.11工作时横臂必须夹紧。发现机床运转不正常时，应立即停机检查，并报告现场指导人员。 2.12当突然意外停电时，应立即切断机床电源或其他启动机构，并把刀具退出工件部位。 2.13使用行车配合起吊工件时，应严格遵守执行行车作业和地面（挂钩）作业
钻床工安全操作规程 1、工作前对所用的钻床和工、卡具进行全面检查，确认无误方可操作。 2、工件夹装必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。工作中严禁戴手套。 3、使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用刀过猛造成事故。 4、钻头上绕有长铁屑时，要停车清除。禁止用嘴吹、用手拉，要用刷子或铁钩清除。 5、精绞深孔时，拔取圆器和稍棒；不可用力过猛，以免手撞在刀具上。 6、不准在旋转的刀具上，翻转、卡压或测量工件。手不准触摸旋转的刀具。 7、使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。 8、横臂和工作台上不准有浮放物件。 9、工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
机修钳工安全操作规程 1、工作开始前，先检查电源、气源是否断开。如果机器与动力线未切断时， 禁止工作。必要时在开关处挂“不准合闸”、“不准开气”的警示牌。 2、在装拆侧面机件时，如齿轮箱的箱盖应先拆下部螺丝，装配时应先紧上部螺丝；重心不平衡的机件拆卸时，应先拆离重心远的螺丝，装时先装离重心近的螺丝；装拆弹簧时，应注意弹簧崩出伤人。 3、拆卸下来的零件，应尽量放在一起，并按规定安放，不要乱丢乱放。 4、用人力移动机件时，人员要妥善配备。工作时动作要一致。抬轴杆、螺杆管子和大梁时，必须同肩要稳起、稳放、稳步前进。搬动机床或吊运大型、重型机件，应严格遵守起重工、搬运工的安全操作规程。 5、铲刮设备或机床导轨面时，工件底部要垫平稳。用千斤顶时，下面要垫枕木，以保安全。 6、刮研操作时，被刮工件必须稳固，不得串动，校准工具必须装有固定拿手环或吊环，较大和较重的校准工具不准一人搬动；两人以上做同一工件时，必须注意刮刀方向，不准对人操作；搬动工件和校准工具时，要统一行动，统一步调，往复研合时，手指不准伸向吻合错动面或有危险的地方。 7、使用工具时，应按钳工常用工具安全操作规程正确操作。使用设备时，应严格遵守该处略去的操作规程。 8、工作地点要保持清洁，油液污水不得流地上，以防滑倒伤人。 9、清洗零件时，严禁吸烟、打火或进行明火作业。不准用汽油清洗零件、擦洗设备或地面。废油要倒在指定容器内，定期回收，不准倒入下水道。 10、机器设备上的安全防护装置未安装好之前，不准试车，不准移交生产。 11、遵守“一般钳工”安全规程。
摇臂钻床操作规程 1、操作者必须熟悉本设备结构性能，经考试合格取得操作证后方可独立操作。 2、操作者要认真做到“三好”（管好、用好、修好）“四会”（会使用、会保养、会检查、会排除故障）。 3、操作者必须遵守使用设备的“五项纪律”和维护设备的“四项要求”的规定。 4、操作者要随时按照“巡回检查内容”的要求对设备进行检查。 5、严格按照设备润滑图表规定进行加油，做到“五定”（定时、定点、定量、定质、定人），注油后应将油杯（池）的盖子盖好。 6、停车八小时以上再开动设备时，应先低速运转五分钟，确认润滑系统畅通，各部传动正常后再开始工作。 7、工作中摇臂的高度应调整适当，不宜过高。在加工过程中，摇臂、主轴箱必须处于夹紧状态。 8、在安装变径套和钻柄时锥度必须符合标准，锥面必须清洁，无伤痕。 9、工件的装卡必须牢固，钻透孔时必须在底面垫上垫块，不得钻伤设备。 1 0、"用自动进给钻透孔，在接近钻透时，应改自动进给为手动进给。 11、"装卸工件时应将摇臂转在一旁，根据工件重量和形状选择安全吊具，轻起轻放不得碰撞设备。 1 2、"在调整钻孔深度的自动走刀时，应先使钻头接触工件，再把进给撞块按要求调到深度数值，并锁紧。 3、"卸钻卡具（刀具）时，应将主轴退至靠近主轴箱端面，再用标准斜铁和用手锤轻轻敲打，不得碰打钻杆。 1
1 4、"钻孔时必须经常注意清除铁屑，在扩孔时不得用偏刃钻具。 15、"工作中注意超负荷现象，如保险结合子脱落或发出响声，应立即停止自动进给，并消除超负荷原因。 1 6、"攻螺纹时，操纵可逆结合子使主轴正反转，但必须注意将手柄放在固定槽中。 1 7、"禁止开车变速，若变速挂轮的手柄挂不到位时，应点动一下再变换，但不得强力扳动手柄。 1 8、"钻孔过程中钻头未退离工件前不得停车。反车时，必须等主轴停止后再开动。 1 9、"禁止在设备上焊补或校直工件。 2 0、"注意刀具的锋利，磨钝了的刀具不得继续使用。 2 1、"不得使用清水进行冷却。 2 2、"当设备出现异常现象，如油路不通、声音不正常、局部温度升高等均不得强行使用，不能排除应立即通知维修人员处理。 23、"当设备发生事故，应保持现场并立即报告公司或设备科。 24、"设备开动时严禁操作者高开岗位或托人代管。 2

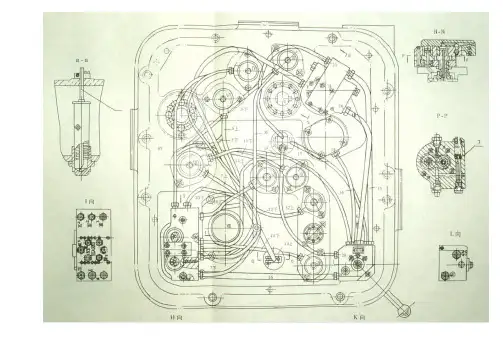

目录 一．概述 (3) 1.1 Z3040摇臂钻床运动功能原理图及传动原理图 (3) 1.2 Z3040摇臂钻床适用范围及主要技术参数 (4) 二. 课程设计的目的 (5) 三. 课程设计题目，主要设计参数和技术要求 (6) 3.1 课程设计题目和主要技术参数 (9) 3.2 技术要求 (9) 四. 运动设计 (10) 4.1 运动参数及转速图的确定 (10) 4.1.1 按典型工序，最高最低转速的确定 (10) 4.1.2根据nmax、nmin、dmax、dmin等值，初步确定钻削速度范围 (10) 4.1.3 计算主切削力、切削功率和初步估计电机功率 (11) 4.1.4 转速范围 (11) 4.1.5 转速数列 (12) 4.1.6 定传动组数 (12) 4.1.7 写传动结构式，画结构图 (12) 4.1.8 转速图 (13) 4.1.9 传动系统图 (14) 4.2 齿轮模数初步估算 (14) 4.2.1 模数计算 (14) 4.2.2 齿轮齿数的确定 (15) 4.3 基本组齿轮计算 (16) 4.4 齿轮模数的确定 (17) 4.5 齿轮模数的验算 (19) 4.6 主轴转速误差 (21) 五. 动力计算 (25) 5.1 计算转速计算 (25) 5.2 扩大组齿轮计算 (26) 5.3 传动轴最小轴径的确定 (28) 六. 主要零部件的选择 (31) 6.1 摆动式操纵机构的设计 (31) 6.2 电动机的选择 (31) 七. 校核 (32) 7.1 组轴组件刚度的验算 (32)
7.1.1 主轴弯曲刚度的验算 (33) 7.1.2 主轴扭转度的验算 (33) 7.2 Ⅱ轴组件的刚度验算 (33) 7.2.1 Ⅱ轴刚度校核 (34) 7.2.2 Ⅱ轴扭转的校核 (34) 7.3 轴承寿命校核 (34) 八．结论与致谢 (35) 九．参考文献 (36)
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 立钻和摇臂钻床安全操作规程 (新版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
立钻和摇臂钻床安全操作规程(新版) 一、工作前对所用的钻床和工、卡具进行全面检查，确认无误后方可操作。 二、工件夹装必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。工作中严禁带手套。 三、使用自行走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用力过猛造成事故。 四、钻头上绕有长铁屑时，要停车清除。禁止用风吹，用手拉，要用刷子或铁钩清除。 五、精绞孔时，拔取圆器和梢棒，不可用力过猛，以免手撞在刀具上。 六、不准在旋转的刀具下，翻转、卡压或测量工件。手不准触
摸旋转的刀具。 七、使用摇臂钻床时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。 八、横臂和工作台上不准有浮放物件。 九、工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。 云博创意设计 MzYunBo Creative Design Co., Ltd.
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 2020年摇臂钻床安全使用管理 规定 Safety management is an important part of production management. Safety and production are in the implementation process
2020年摇臂钻床安全使用管理规定 1不允许外人在工作地点和区域内停留，过往行人不得进入限区内行走。 2机床运转时禁止下列行为：禁止机床的超负荷工作（超出切削条件）；机床开动时，禁止在机床上检查零件，排除故障，用手工更换刀具以及排出切屑等；禁止用煤油、汽油和其它易燃物质做为清洗机床的清洗剂；禁止用生产压缩空气的装置清理机床。 3操作者在松开立柱准备摇动摇臂时，注意观察周围危险区内的人或物。 4主轴箱与限位块间存在挤压点，摇臂与内柱端面也存在挤压点，操作者在操作时一定要注意安全。 5钻削前切记将摇臂、立柱及主轴箱夹紧，否则易出现加工精度超差、机床严重抖晃现象，甚至出现危及人身、机器安全的意外事故。
6切削过程中绝对不可以用手清除铁屑和触摸钻头，观察钻削情况时头部与钻头之间要保持一定距离，否则会危及人身安全。 7使用机床的操作者一律不准戴手套，留有长发者还需头戴安全帽（将长发包住），否则易发生人身事故。 8在钻削过程中突发机床及人身意外情况时，应立即按压机床面板上的总停止按钮，以免发生事故。 检修部汽机专业 云博创意设计 MzYunBo Creative Design Co., Ltd.

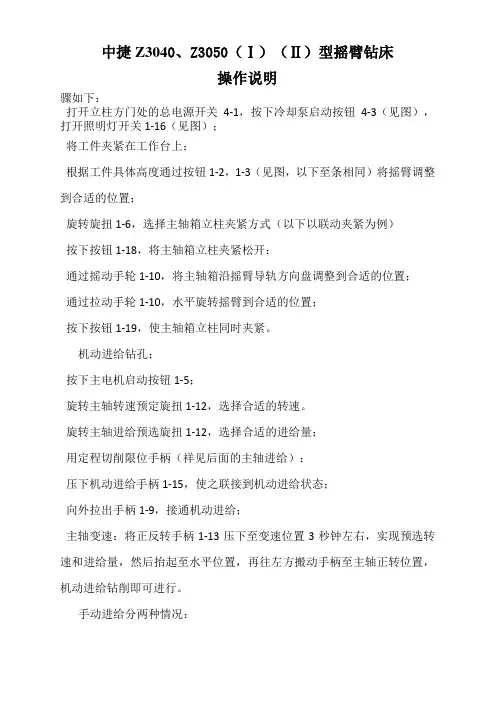

中捷 Z3040、Z3050（Ⅰ）（Ⅱ）型摇臂钻床 操作说明 骤如下： 打开立柱方门处的总电源开关 4-1，按下冷却泵启动按钮 4-3（见图），打开照明灯开关 1-16（见图）； 将工件夹紧在工作台上； 根据工件具体高度通过按钮 1-2，1-3（见图，以下至条相同）将摇臂调整 到合适的位置； 旋转旋扭 1-6，选择主轴箱立柱夹紧方式（以下以联动夹紧为例） 按下按钮 1-18，将主轴箱立柱夹紧松开： 通过摇动手轮 1-10，将主轴箱沿摇臂导轨方向盘调整到合适的位置； 通过拉动手轮 1-10，水平旋转摇臂到合适的位置；按下按钮 1-19，使 主轴箱立柱同时夹紧。 机动进给钻孔； 按下主电机启动按钮1-5； 旋转主轴转速预定旋扭 1-12，选择合适的转速。旋转 主轴进给预选旋扭 1-12，选择合适的进给量；用定程 切削限位手柄（祥见后面的主轴进给）； 压下机动进给手柄 1-15，使之联接到机动进给状态； 向外拉出手柄 1-9，接通机动进给； 主轴变速：将正反转手柄 1-13 压下至变速位置 3 秒钟左右，实现预选转速和进给量，然后抬起至水平位置，再往左方搬动手柄至主轴正转位置，机动进给钻削即可进行。 手动进给分两种情况：
机动进给改为手动进给：在前述机动进给过程中，如要换为手动进给，只需向里推进手柄 1-9，断开机动进给，然后用手控制手柄 1-9 即可。 纯手动进给：若操纵开始时，不压下机动进给手柄 1-15，机动进给即不执行；逆时针旋转手轮 1-9，实现手动进给钻削。 攻螺纹 按下主电机启动按钮1-5； 旋转主轴转速预选旋扭 1-12 和进给量旋扭 1-11，选择主轴转速和进给量。将主轴正反转，变速手柄 1-13，压下至变速位置 3 秒左右，然后抬起至正转位置，即可攻螺纹，到深度后，将手柄 1-13 搬到反转位置，使刀具退出。 主轴的空档 / 变速说明： 如图所示，将手柄1-13 向上抬起，即可用手轻便转动主轴，如欲启 动主轴，先将-13 压下至变速位置直至主轴转动，再搬动至正转（反转）即可。 主轴正反转手柄说明： 如图所示，当机床主电机启动后，将手柄转到正转或反转位置，主轴即可 顺时针或逆时针方向转动。 主轴进给说明： 机动进给：将手柄1-15 压下，再将手柄 1-9 向外拉出，机动进给即被接通。 手动进给：将手柄1-9 向里推进，转动手柄1-9，带动主轴向上或向下进给。 微动进给：将手柄1-15 置于水平位置，再将手柄 1-9 向外拉出，转动手轮 1-17 即可。
- 摇臂钻床作业指导书 一级保养 1. 机床运行600小时进行一级保养，以操作工人为主，维修工人配合进行。 2. 首先切断电源，然后进行保养工作（见下表）。 一外保养 1. 擦拭床身，应无黄袍、无油污。 2. 配齐螺钉、螺母、手球、手柄、标牌等。 3. 清扫机床周围。 二主轴箱 1. 检查、调整手柄档位。 2. 清洗主轴箱表面。 三立柱摇臂升降丝杆 1. 清洗立柱、摇臂及升降丝杆。 2. 修光立柱、摇臂毛刺、锈斑。 3. 检查、调整夹紧机构。 四工作台 1. 修光工作台毛刺。 2. 清洗丝杆、齿条、齿轮。 五液压润滑 1. 清洗油线、油毡，加注润滑油系统完整，油路畅通，油标明亮。 2. 检查油质、油量，酌情添加润滑油。 六冷却 1. 清洗水泵，过滤器、冷却液箱。 2. 系统完整，管路畅通，无泄漏。 七电器 1. 擦洗电动机、电器箱。 2. 检查限位开关、接地线。 二级保养 1. 机床运行5000小时进行二级保养，以维修工人为主，操作工人参加，除执行一级保养内容及要求外，应做好下列工作，并测绘易损件，提出备品配件。 2. 首先切断电源，然后进行保养工作（见下表）。 一主轴箱 1. 检查、调整主轴，齿轮，摩擦片间隙。 2. 检查、调整主轴箱与导轨间隙。 3. 检查、调整夹紧机构。 4. 修复或更换严重磨损零件。 二立柱摇臂升降丝杆 1. 检修、夹紧定位机构。 2. 修复或更换严重磨损零件。 三液压润滑 1. 治漏。 2. 修复或更换损坏零件。
四电器 1. 清洗电动机，更换润滑脂。 2. 修复或更换损坏元件。 3. 电器符合设备完好标准要求。 五精度 1. 校正机床水平，检查、调整、修复精度。 2. 精度符合设备完好标准要求。
操作规程编号：LX-FS-A84092 摇臂钻安全操作要求标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
摇臂钻安全操作要求标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、钻孔时，无论大小工件，必须用压板及挡板和夹具夹牢，严禁单纯用手把持工件。 2、钻床传动在未停止前不准换钻头和钻杆，不准变速和润滑及修理工件。 3、禁止用手取切屑，必须用毛刷和其它工具。 4、在开动的钻杆上禁止用纸、布等物品扇风乘凉。 5、加工深孔和大孔，要经常提钻头断屑，及时清理铁屑。 6、上钻杆时要用合适的销子，严禁用楔铁代
替销子。 7、使用细长钻头要防止甩弯。 8、工作结束后，清理现场，零件、材料放置整齐。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
