降膜升膜蒸发器的区别 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8
降膜和升膜不同，膜传热系数不取决于管内汽速，因此适于用在蒸发量较小的场合。例如有些二级蒸发的设备，常在第一级蒸发时采用升膜，而在第二级蒸发时采用降膜。由于降膜流动是依靠重力而成膜的，为了使每一根管内的液体都能均匀分布，因此在降膜蒸发器上部应有降膜分配器，通称降膜头。降膜头的安装必须呈水平，以免出现液体流动不均的现象。机理
解释一：是指为实现某一特定，一定的系统结构中各要素的内在工作方式以及诸要素在一定环境条件下相互联系、相互作用的运行和。
解释二：机理是指事物变化的理由与。在中，所谓“机理”是指从原子的结合关系中来化学过程。在中，机理的含义更加广泛。如果其过程是控制的，机理是指原子水平的表面过程。
我们这里有一个塔下面就是一个降膜蒸发器
它由加热室和分离罐组成
物料从加热室顶部进入，沿加热管内壁呈膜状下降
在下降的过程中被不断的蒸发增浓
汽液混合物从加热室底部流出进入分离罐
蒸汽从分离罐顶部排出
完成液从分离罐底部排出
升膜蒸发器：是一种将加热室与蒸发室（分离室）分离的蒸发器。加热室实际上就是一个加热管很长的立式固定管板换热器，料液由底部进入加热管，受热沸腾后迅速汽化；蒸汽在管内迅速上升，料液受到高速上升蒸汽的带动，沿管壁形成膜状上升，并继续蒸发。汽液在顶部分离，二次蒸汽从顶部溢出，完成液则由底部排出。加热管一般采用25~5mm的无缝管，管长与管径比在常压下约为100~150，在减压下约为130~180。这种蒸发器适用于蒸发量较大，有热敏性和易产生泡沫的溶液，不适于粘度很大，容易结晶或结垢的物料。
降膜蒸发器：与升膜蒸发器结构基本相同，主要区别在于原料液是从加热室的顶部加入，在重力的作用下沿管内壁形成膜状下降，并进行蒸发，浓缩液从加热室的底部进入到分离器内并从底部排出，二次蒸汽由顶部溢出。由于二次蒸汽的流向与料液的流向一致，所以能促进料液的向下运动并形成薄膜。在每根加热管的顶部必须装有降膜分布器，以保证每根管子的内壁都能为料液所湿润，并不断有液体缓慢流过，否则，一部分管壁形成干壁现象，不能达到最大的生产能力，甚至不能保证产品质量。降膜蒸发器适用于热敏性物料，不适于易结晶，结垢或粘度很大的物料。
对于膜蒸发器和升膜蒸发器的工作原理、区别及各自的优缺点，请参照下面的详细介绍。
如果液体黏度比较大，建议还是使用旋转刮板式蒸发器好，此种蒸发器适用于高粘度、易结晶、结垢的浓溶液，我以前的厂用的就是它，效果不错，如果在它上面加装抽真空装置，效果会更好。
我原来用过三效降膜蒸发器和四效降膜蒸发器，主要用于浓缩葡萄糖浆和玉米浆，记得粘度范围要求好像是<400CP，具体我们使用的是多少不记得了。
升膜和降膜的区别还在于：升膜的动力消耗较大！但蒸发效果要好！对于国外一般选择升膜蒸发器，原因是他们的主要是风力、水、发电，不像国内是火力发电，所以电的成本低！国内建议选择降膜蒸发器！淀粉的玉米浆、酒精的浓缩液、牛奶的蒸发，都可以用降膜蒸发器！至于粘度，没有作统计！
补充一点：升膜和降膜的流速控制不同。升膜的流速要大好多。
升膜的气速常压下要20~30m/s，减压下80~200m/s，加热管长径比100/300。一般一个流程即达到要求。
降膜一般用于粘度不太大的溶液，一次达不到要求可以循环蒸发。
粘度较大或者有结晶的一般使用强制循环蒸发，粘度很大的可以考虑刮膜蒸发
如果是聚合物脱单还是要谨慎一些，低于聚合物熔融态粘度的都没问题。
升膜蒸发器和降膜蒸发器都属于单程蒸发器。这类蒸发器主要特点是：溶液在蒸发器中只通过加热室一次，不做循环流动即从浓溶液排出。升膜蒸发器，其加热室由许多垂直长管组成，料液经预热后由蒸发器底部引入，进入加热管内受热沸腾后迅速汽化，生成的蒸汽在加热管内高速上升。溶液则被上升的蒸汽所带动，沿管壁成膜状上升，并在此过程中连续蒸发，汽液混合物在分离器内分离，完成液由分离器底部排出，二次蒸汽则在顶部导出。
降膜蒸发器，料液是从蒸发器顶部加入，在重力作用下沿管壁成膜状下降，并在此过程中不断被蒸发而蒸浓，在其底部得到完成液。
升膜蒸发器适用于蒸发量较大（即稀溶液）、热敏性及易起泡沫的溶液，但不适于高粘度、有晶体析出或易结垢的溶液。
降膜蒸发器可以蒸发浓度较高的溶液，对于粘度较大的物料也能适用。但对于易结晶或易结垢的溶液不适用。此外，由于液膜在管内分布不易均匀，与升膜蒸发器相比，其传热系数较小。
1厘泊(1cP)=1毫帕斯卡 .秒
100厘泊(100cP)=1泊 (1P)
1000毫帕斯卡.秒 =1帕斯卡 .秒
空气μ=×10^-6Pa·s，v=×10^-6m2/s
水μ=×10^-3Pa·s，v=×10^-6m2/s
μ=·s，v=×10^-3m2/s
概述
本设备根据物料性能可以逆流、顺流、错流三种，设备运行基本全部在负压状态进行，安全性能良好。
一、类别：
一效、二效、三效、四效、五效（并带有蒸汽喷射器）。
二、规格：
蒸发量1T/h范围内。
三、多效蒸发的技术参数（带蒸汽热泵）
名称蒸汽耗量(汽)/T(水) 蒸汽压力(MPa) 真空度
三效蒸发 290kg
四效蒸发 230kg
五效蒸发 190kg
三效降膜式蒸发器
一、适用范围：适用于制药、葡萄糖、淀粉、化工、木糖、柠檬酸、硫酸铵、生化工程、环保工程、废液回收处理等。
二、设备特点： A、由一、二、三效分离器，一、二、三效蒸发器、预热器、冷凝器和热压泵组成。 B、蒸发耗量低，1kg蒸汽可蒸发3.2kg水。 C、蒸发温度低，部分二次蒸汽经喷射式热压泵重新吸入一效加热器，热量得到充分利用，蒸发温度相对较低。 D、浓缩比大，降膜式蒸发，使粘度较大的料液容易流动蒸发，不容易结垢，浓缩时间短，浓缩比可达到1﹕5。 E、本设备可以实现全自动化生产，智能化系统管理，符合GMP 标准要求。
三、蒸发能力：1000～50000kg/h[1]
2011-01-04 13:51
降膜蒸发是将料液自降膜蒸发器加热室上管箱加入，经液体分布及成膜装置，均匀分配到各换热管降膜蒸发器内，在重力和真空诱导及气流作用下，成均匀膜状自上而下流动。流动过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入冷凝器冷凝（单效操作）或进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。设备主体由Ⅰ、Ⅱ、Ⅲ效加热器、分离器、热压泵、冷凝器、杀菌器、保温管、料泵、水泵及仪表柜组成。本设备凡和物料接触均用优质不锈钢制作。
广泛用于医药、食品、化工、轻工等行业的水或有机溶媒溶液的蒸发浓缩浓，并可广泛用于以上行业的废液处理。尤其是适用于热敏性物料，该设备在真空低温条件下进行连续操作，具有蒸发能力高、节能降耗、运行费用低、且能保证物料在蒸发过程中不变性。
2011-01-04 13:39|六级
降膜蒸发器适用于牛奶,葡萄糖,淀粉,木糖,制药,化工,生物工程,环保工程,废液回收等行业进行低温连续蒸发浓缩,具有传热效率高,物料受热时间短等主要特点.
0|评论
2011-01-04 19:08热心网友
四公斤水，单效真空蒸发器在最佳状态下一公斤蒸汽也只能蒸发0.833公斤水。本装置蒸汽耗量大大低于单效真空蒸发装置，所以属高效节能设备。
(2)一效蒸发通过喷射式热压泵进入，这样就降低了一效蒸发器的压力，节省材料，相应降低了造价，蒸汽压力为~，经喷射式热压泵后，压力(压力能)变成速度(动能)。这样蒸发器壳程实际在真空状态下工作。一效蒸汽尾气进入预热器，预热料液部门二次蒸汽经喷射式热压泵重新吸入一效，热量得以充分利用。
(3)具有较大的浓缩比重，通常可达到1／5以上，适应性较强，粘度适应范围大。由于是降膜蒸发，料液沿管壁呈膜状自上而下流动，由于重力的作用，使粘度较大(400CP以下)的溶液也易于流动蒸发而不会结焦。
(4)本设备有手动、中自动、全自动三种，自动室内监控。首先进气压力应稳定，并以气动阀调节。另外三效分离器出来的二次蒸汽温度应加以控制，以气动阀调节冷却水，保证使二次蒸汽全部冷凝下来，再是贮液罐液面高低位报
警，如低液位超过范围时，则电磁阀自动控制进水，避免系统无液操作。主要邮件上都设压力或温度显示仪表。另一种采用电脑及计算机网络全自动监控，设定液位汁、比重计、真空等传感器的数据进行自动操作。
(5)该设备设计合理，技术更先进，具有国内领先水平。该设备采用TA2钛材、和
1Crl9Ni9Ti不锈钢材料制造，使川年限为20年，残值为原值的10％。
综上所述，设备属高效节能产品，以千吨VC生产线汁算，为国家节约原煤4750万吨，节电万度，节水207万吨，折合人民币万元。购买我厂设备，不到一午时间即可回收全部投资款。因此，该设备的采用在降低成本、提高生产率、增加企业效益具有重大意义，必将取代进口设备．
(需要详细资料请向我厂索取)
降膜蒸发器的工作原理与适用范围
发布时间： 2011-6-10 被读次数： 582
降膜蒸发器的工作原理的工作原理：
降膜蒸发是将料液自降膜蒸发器加热室上管箱加入，经液体分布及成膜装置，均匀分配到各换热管内，在重力和真空诱导及气流作用下，成均匀膜状自上而下流动。
流动过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入冷凝器冷凝（单效操作）或进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。
设备主体由Ⅰ、Ⅱ、Ⅲ效加热器、分离器、热压泵、冷凝器、杀菌器、保温管、料泵、水泵及仪表柜组成。本设备凡和物料接触均用优质不锈钢制作。
降膜蒸发器的适用范围：
广泛用于医药、食品、化工、轻工等行业的水或有机溶媒溶液的蒸发浓缩浓，并可广泛用于以上行业的废液处理。尤其是适用于热敏性物料，该设备在真空低温条件下进行连续操作，具有蒸发能力高、节能降耗、运行费用低、且能保证物料在蒸发过程中不变性。
降膜蒸发器工艺流程有顺流（并流）、逆流、混流（错流）、平流四种形式。
【】
什么是升膜蒸发器的特点
作者：发布于：2012-8-25 15:12:00 点击量：13
，这种蒸发器需要精心设计与操作，即加热管内的二次蒸汽应具有较高速度，并获较高的传热系数，使料液一次通过加热管即达到预定的浓缩要求。通常，在常压下，管上端出口处速度以保持20～50m/s为宜，减压操作时，速度可达100～160m/s。适宜处理蒸发量较大、热敏性、粘度不大及易起沫的溶液，但不适于高粘度、有晶体析出和易结垢的溶液。相对于降膜蒸发器装机功率比较小。
升膜式蒸发器工作原理：
原料液经预热达到沸点或接近沸点后，由加热室底部引入管内、受热沸腾后迅速的汽化，在加热管中央形成蒸汽柱，高速上升的二次蒸汽带动物料沿壁面呈膜状流动，同时进行蒸发，在加热室顶部可达到所需的浓度，气液在顶部分离室内分离，完成液由分离室底部排出。
适用范围:
处理蒸发量较大的溶液以及热敏性或易生泡的溶液，不适用于处理高粘度，有晶体析出或易结垢的溶液。
结构示意图：
乙二醇25度时粘度
硫酸25度时粘度
乙硫醇25度时粘度
酞酸二丁酯25度时粘度
满足你所说的溶于水增加粘度的化工原料是有很多，建议你去一些化工类的网站去查找一下信息，很多化工网上都是有化工词典这个模块的，你仔细找就一定能找到的，给你推荐几个吧：南风化工网中国化工网等等
降膜蒸发器的优缺点
是垂直蒸发设备之一，属薄膜蒸发器类。一般说来.薄膜蒸发器可以分为升膜蒸发器《如立式热虹吸再沸器)、降膜燕发器(分水平管外和垂直管内)和刮腆式蒸发器三类。
降膜蒸发器作为一种高效蒸发设备.因其特有的优点面逐渐应用于化工、轻工及食品加工行业，进行液体的浓绪。降膜蒸发器的主要结构是一垂直安装的E型壳1-1管壳式换热器，见图1所示。壳侧为加热流体，管内为蒸发液体。降膜蒸发器要蒸发的液体自管顶进人，呈膜状沿管璧向下流，在此过程中液体被蒸发发提浓.壳侧如果是用蒸汽冷凝加热.则应自上而下.如果用热流休显热加热，则应自下而上。由此可知，两流体的流向不一定是逆流。但这并不重要.因为(a)管侧压力基本不变，不影响流体的沮度改变，(b)工艺流体温度改变仅仅是由于物料浓度变化而产生的沸点升高(一般升高很小)。
降膜蒸发器的优点：
(1)停留时问短，对热敏性物料不会引起降解.
(2)由于呈薄衣状，液体流速较大.因此蒸发给热系数相应较大.
(3)压降小，因此换热器工艺侧的压力和沮度几乎接近常数，可不用或少用显热。
(4)由于工艺流体仅在重力作用下流动，而不是命高沮差来推动，所以允许使用更经济的低沮差.
(5)设备内滞液且少。
(6)沸腾为对流沸腾，因此管子表面状态对沸腾的影响较小。
降膜蒸发器的缺点：
(1)操作性能主要取决于液体分布器性能.
(2)对设备安装垂直度要求较高(如9m长管子.其垂直度要求不大于6. 4mm);
(3)为保证管内完全湿润，需较高的液体流量和较长的管子；
(4)为了机械清垢要求换热管管壁较厚；
(5)降膜蒸发器费用较高；
(6)不适合处理易结垢或有固粒的物料。
做客专家：南京金日制药装备有限公司高级工程师陈晓东 本期议题：双效浓缩器具有节能优势 浓缩工段对于制药企业来说是能耗的重头。在很多企业，其能耗要占到企业蒸气总消耗的60%以上。目前，有不少制药企业在浓缩工段仍使用单效浓缩器，这是很不经济的。据估算，双效浓缩器比单效浓缩器节省蒸气消耗45%以上，节约冷却用水47%以上，而且也可减少对环境的污染。 ■单效浓缩设备能耗大探因 单效外循环浓缩器装置主要是由加热器、蒸发器、冷凝器、冷却器和受液罐组成。需要浓缩的料液通过加热器的管程受蒸气加热达到沸点温度，经上升管由切线方向进入蒸发室迅速蒸发。其中未经汽化、比重较大的液滴受离心力的作用而被甩到器壁上，从而在重力的作用下，下落到蒸发器下部，由于蒸发器与加热器是通过下降管互相连接的装置，故未能蒸发的液体又通过下降管回到加热器中再被加热，如此循环加热蒸发，使得溶液中的溶媒不断汽化被带出，使溶液中的溶质浓度不断升高，最终达到所需要的浓度。而已经汽化的溶媒蒸气则从蒸发器上口通过捕沫器进入冷凝器被冷凝成液体再进入下方的接收器中，根据需要可以回收利用。 这里的能源消耗主要是两个方面：一是在加热器内用于加热稀溶液使溶液中溶媒蒸发所消耗的生蒸气；另一个就是使已经汽化的溶媒蒸气再冷凝成溶媒液体时，在冷凝器中所需要的冷却水。前者需要供给热量，而后者需要带走热量。被加热的溶液所产生的溶媒蒸气含有大量的热能，在这里不但没有得到利用，相反还要消耗大量的冷却水来冷却它。产量越大，即蒸发量越大，供给的热量越多，所需的蒸气就越多，而同时所消耗的冷却水也越多。这就是单效浓缩器能耗大的原因所在。 ■双效浓缩器节能原因探究
齐齐哈尔大学 蒸发水量为2000的真空降膜蒸发器 题目蒸发水量为2000的真空降膜蒸发器 学院机电工程学院 专业班级过控133 学生姓名戴蒙龙 指导教师张宏斌 成绩 2016年 12月 20日
目录 摘要............................................................ I II Absract............................................................ I V 第1章蒸发器的概述. (1) 1.1蒸发器的简介 (1) 1.2蒸发器的分类 (1) 1.3蒸发器的类型及特点、 (2) 1.4蒸发器的维护 (5) 第2章蒸发器的确定 (6) 2.1 设计题目 (6) 2.2 设计条件： (6) 2.3 设计要求： (6) 2.4 设计方案的确定 (6) 第3章换热面积计算 (7) 3.1.进料量 (8) 3.2.加热面积初算 (8) 3.2.1估算各效浓度: (8) 3.2.2沸点的初算 (8) 3.2.3计算两效蒸发水量，及加热蒸汽的消耗量 (9) 3.3.重算两效传热面积 (11) 3.3.1.第一次重算 (11) 第4章蒸发器主要工艺尺寸的计算 (12) 4.1加热室 (13) 4.2分离室 (13) 4.3其他工件尺寸 (14) 第5章强度校核 (15) 5.1 筒体 (15) 5.2前端管箱 (16) 参考文献 (19)
致谢 (21)
蒸发就是采用加热的方法，使溶液中的发挥性溶剂在沸腾状态下部分气化并将其移除，从而提高溶液浓度的一种单元操作，蒸发操作是一个使溶液中的挥发性溶剂与不挥发性溶质分离的过程。蒸发设备称为蒸发器，蒸发操作的热源，一般为饱和蒸汽。蒸发在操作广泛应于化学、轻工、食品、制药等工业中。工业上被蒸发处理的溶液大多数为水溶液。本次设计的装置为蒸发水量为2000降膜蒸发器，浓缩物质为牛奶。降膜蒸发器除适用于热敏性溶液外，还可用于蒸发浓度较高的液体。 关键词：蒸发；换热；高效；使用广泛
降膜式与满液式蒸发器的区别 换热器结构不同。 满液式冷媒直接浸泡铜管束。气泡在管壁形成并溢出。 降膜式冷媒喷淋在铜管上，利用铜管翅片产生格里谷里希效用。提高换热系数。降膜式比满液换热效率高，冷媒使用量少。具体冷媒怎么喷淋到铜管上，才用喷嘴还是什么的。这个就不清楚了。 降膜式蒸发器蒸发器的优点是比满液式蒸发器冷媒填充量低，但是关于传热效率的问题不是很了解，有的说满液式蒸发器由于铜管全部侵泡在冷媒里面，故传热效率高，有的说降膜式蒸发器由于冷媒仅附着在铜管表面，很快被蒸发掉，然后继续接受新的冷媒换热蒸发，故换热效率高，真的搞不清楚，到底是满液式蒸发器传热效率高还是降膜式蒸发器传热效率高？还是两者差不多? 这个肯定是降膜传热效率高。 降膜蒸发是流动沸腾，由于管外表面的液膜层厚度小，没有静压产生的沸点升高，传热系数高。而满液式蒸发（也就是沉浸式蒸发）产生的气泡易于集聚在换热管的表面，导致换热效率下降，其换热效果不如降膜蒸发。总的来说降膜蒸发属于小温差情况下，但要防止结垢，影响传热效率。 冷水机组”，是对一种制冷机组的习惯命名法，这种“冷水机组”一般用于中央空调的冷源，或者空调工况的制冷，输出的是低温的冷水，通常叫做“冷冻水”，故而得名。一般把只能制冷的叫做冷水机组，而能同时制热的，我们叫做“热泵”机组。 而“满液式”是指机组所用的“壳管式蒸发器”采用了“满液式蒸发器”的形式，这是区别于“干式”、“降膜式”的一种壳管式蒸发器。它的“壳程”内走制冷剂循环，“管程”内走冷冻水循环，从剖面上看，就好像是筒体里有大半筒制冷剂，而走水的管束浸泡在制冷剂里。它和“干式蒸发器”刚好相反，干式的是“管程”走制冷剂，“壳程”走水，好比制冷剂管束浸泡在水里。 满液式蒸发器，以及满液式机组，比起干式蒸发器/干式机组来说传热效率更高，出水温度与蒸发温度的趋近温差小，沿程阻力小，适合循环量大的机组（比如离心机），制冷效果好。但是制冷剂充注量要求大，并且需要专用的回油系统，帮助压缩机回油。 如果在机组名字前再加上“水冷”，则是指机组的冷凝器形式，采用水冷却还是空气冷却，分为风冷、水冷。如果再加上压缩机的形式“活塞式、螺杆式、离心式”，那么就是完整的机组命名了。 比如“水冷螺杆满液式冷水机组”。在大部分场合，为了简略，会省却其中一两个部件的名称，只提和上下文相关的名称，比如“满液式冷水机组”（可能是只为了强调“满液式。 满液式就是冷媒在铜管与壳管之间，而冷冻水在铜管里面流动，干式就是他两相反。冷媒在铜管里蒸发，水在铜管与壳管之间流动，他们主要用于热泵空调上。在工业低温冷水机一般都是用普通那种干式的蒸发器。
1. 规格、参数、性能 1.1 蒸发器规格、型号 1.1.1 蒸发器名称、型号：RHJM-6000四效降膜蒸发器 1.1.2 蒸发水量规格：6000kg/h 1.2 蒸发器工艺参数 1.2.1 总物料流量：10000 kg/hr 1.2.2 总蒸发速率：6000 kg/hr 1.2.3 物料流程：四效→一效→二效→三效→出料 1.2.4 蒸汽流程：一效→二效→三效→四效→冷凝器 1.2.5 各效传热面积：一效（140m2）二效（100m2）三效（140m2）四效（100m2）1.3 蒸发器性能 1.3.1 物料：糖浆 1.3.2 物料进口：进四效 数量：10000kg/hr 温度：50-60℃ 浓度：30-32%（DS） 1.3.3 物料出口：从三效出料 数量：4000kg/hr 温度：65-70℃ 浓度：75-80%（DS） 蒸汽消耗量：1800kg/h （0.6MPa） 冷却水从35℃至43℃150m3/h 电能（安装功率）29kw 电流380/220v，50赫兹，3相 设备布置四效蒸发器、冷凝器 温度一效二效三效四效
加热温度℃104.5907660 蒸汽温度℃91776143 2. 工艺阐明 为了更好地理解请运用工艺流程图 为了得到对的成果，你应当理解现场安装，每条工艺线。 如果浮现故障或紧急状况，必要非常熟悉和组件物理位置和管道工程布置。 2.1 物料 将要浓缩物料输送到进料罐，通过进料泵将物料通过流量计打到四效上端管板上分布器以保证进入每一根加热管液量相似。 液膜在管子顶部向下流动过程中加速，由于重力及液体形成蒸汽作用下流速增长，蒸发器从外部加热、水蒸汽及某些浓缩物料离开蒸发器，大某些液体存储在下部料仓并由此离开，少量液体及水蒸汽通过连接管道运到分离器蒸汽与液体在此分离，留存在顶部水蒸汽进入冷凝器冷凝。从第四效蒸发器出来物料通过四效出料泵送到一效管板上分布器，液膜在向管子底部流动过程中加速，由于重力及液体形成蒸汽作用下流速增长，蒸发器从外部加热、水蒸汽及某些浓缩物料离开蒸发器，大某些液体存储在下部料仓并由此离开，少量液体及水蒸汽通过连接管道输送到分离器，蒸汽与液体在此分离，留存在顶部水蒸汽进入二效加热室或者通过热泵再次进入一效加热室，从第一效蒸发器出来物料通过一效物料转移泵输送到二效管板上分布器。依次类推，物料通过三效蒸发器出料，合格物料通过出料螺杆泵输送到成品罐，不合格物料打回流至蒸发前罐。 蒸发前储罐—→Ⅳ效—→Ⅰ效—→Ⅱ效—→Ⅲ效—→出料 2.2 加热设备蒸汽流程 Ⅰ效—→Ⅱ效—→Ⅲ效—→Ⅳ效—→冷凝器 2.3 冷凝液流程 Ⅰ效加热室冷凝水—→Ⅱ效加热室冷凝水—→Ⅲ效加热室冷凝水—→Ⅳ效加热室冷凝水—→分水罐—→冷凝水泵 2.4 空气流程（蒸发器排气）

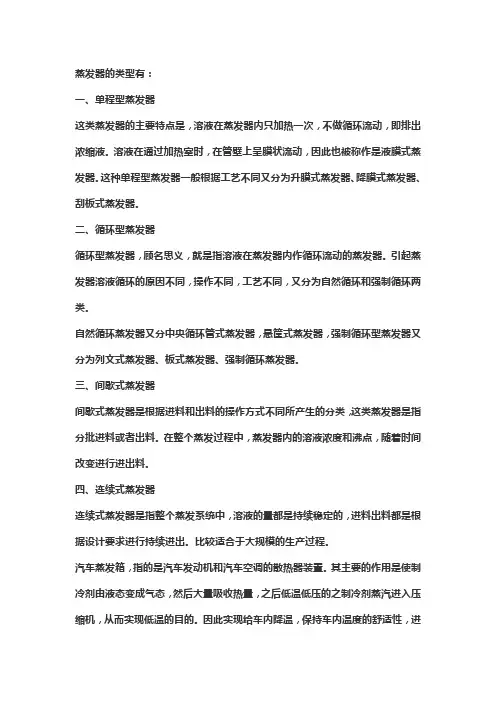

蒸发器主要由加热室及分离室组成。按加热室的结构和操作时溶液的流动情况，可将工业中常用的间接加热蒸发器分为循环型(非膜式)和单程型(膜式)两大类。 一、循环型(非膜式)蒸发器 这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。 (一)中央循环管式(或标准式)蒸发器 中央循环管式蒸发器，加热室由垂直管束组成，管束中央有一根直径较粗的管子。细管内单位体积溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。粗管称为降液管或中央循环管，细管称为沸腾管或加热管。为了促使溶液有良好的循环，中央循环管截面积一般为加热管总截面积的40％一100％。管束高度为1—2m；加热管直径在25～75mm之间、长径之比为20～40。 中央循环管蒸发器是从水平加热室、蛇管加热室等蒸发器发展而来的，相对于这些老式蒸发器而言，中央循环管蒸发器具有溶液循环好、传热效率高等优点；同时由于结构紧凑、制造方便、操作可靠，故应用十分广泛，有“标准蒸发器”之称。但实际上由于结构的限制，循环速度一般在～／s以下；且由于溶液的不断循环，使加·热管内的溶液始终接近完成液的浓度，故有溶液粘度大、沸点高等缺点；此外，这种蒸发器的加热室不易清洗。 中央循环管式蒸发器适用于处理结垢不严重、腐蚀性较小的溶液。 (二)悬筐式蒸发器

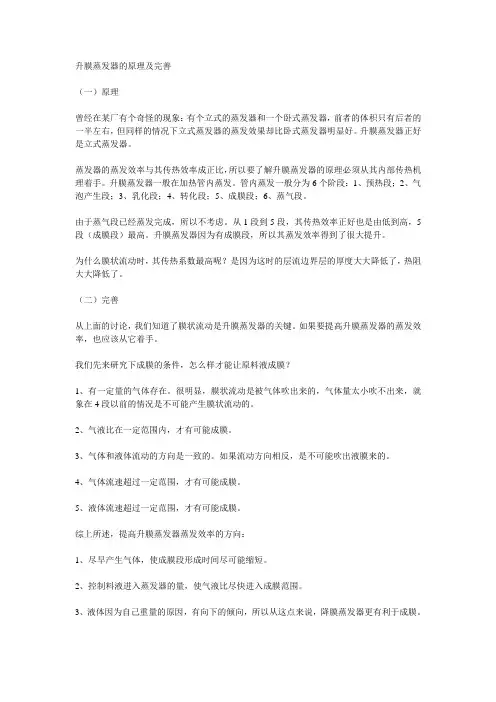

升膜蒸发器的原理及完善 （一）原理 曾经在某厂有个奇怪的现象：有个立式的蒸发器和一个卧式蒸发器，前者的体积只有后者的一半左右，但同样的情况下立式蒸发器的蒸发效果却比卧式蒸发器明显好。升膜蒸发器正好是立式蒸发器。 蒸发器的蒸发效率与其传热效率成正比，所以要了解升膜蒸发器的原理必须从其内部传热机理着手。升膜蒸发器一般在加热管内蒸发。管内蒸发一般分为6个阶段：1、预热段；2、气泡产生段；3、乳化段；4、转化段；5、成膜段；6、蒸气段。 由于蒸气段已经蒸发完成，所以不考虑。从1段到5段，其传热效率正好也是由低到高，5段（成膜段）最高。升膜蒸发器因为有成膜段，所以其蒸发效率得到了很大提升。 为什么膜状流动时，其传热系数最高呢？是因为这时的层流边界层的厚度大大降低了，热阻大大降低了。 （二）完善 从上面的讨论，我们知道了膜状流动是升膜蒸发器的关键。如果要提高升膜蒸发器的蒸发效率，也应该从它着手。 我们先来研究下成膜的条件，怎么样才能让原料液成膜？ 1、有一定量的气体存在。很明显，膜状流动是被气体吹出来的，气体量太小吹不出来，就象在4段以前的情况是不可能产生膜状流动的。 2、气液比在一定范围内，才有可能成膜。 3、气体和液体流动的方向是一致的。如果流动方向相反，是不可能吹出液膜来的。 4、气体流速超过一定范围，才有可能成膜。 5、液体流速超过一定范围，才有可能成膜。 综上所述，提高升膜蒸发器蒸发效率的方向： 1、尽早产生气体，使成膜段形成时间尽可能缩短。 2、控制料液进入蒸发器的量，使气液比尽快进入成膜范围。 3、液体因为自己重量的原因，有向下的倾向，所以从这点来说，降膜蒸发器更有利于成膜。
