SDY-150型电缆拖挂单轨吊
（华矿配200米）
使
用
维
护
说
明
书
安徽盛泰绝缘电气有限公司
目录
一、 SDY-150型电缆拖挂单轨吊的用途及特点
二、 SDY-150型电缆拖挂单轨吊的主要技术参数
三、 SDY-150型电缆拖挂单轨吊的主要结构及工作原理
四、 SDY-150型电缆拖挂单轨吊的运输、安装和试运转
五、 SDY-150型电缆拖挂单轨吊的操作与使用
六、 SDY-150型电缆拖挂单轨吊操作注意事项
七、 SDY-150型电缆拖挂单轨吊的维护与保养
八、安全警告及配套件安全标志说明
九、一般故障分析及处理
十、 SDY-150型电缆拖挂单轨吊随机备件明细表
十一、SDY-150型电缆拖挂单轨吊随机工具
十二、随机备件、工具、技术文件目录
十三、SDY-150型电缆拖挂单轨吊配件明细表
十四、售后服务单
一、DSY-150型电缆拖挂单轨吊的用途及特点
在进行矿山井下作业时，大部分机械的电能是通过电缆传输的，随着机械的移位，电缆也要跟着移位，由于现在没有专用的井下巷道电缆拖运设备，电缆的拖运存在一定的困难。例如，采煤机械在进行煤矿井下采煤时，随着采煤机械在工作面切割落煤，采煤面不断地向前推进，采煤机械也不断地向前推进，而动力电缆也必须跟着拖移，直到整个工作面的煤采完为止。目前采煤工作面顺槽所有动力电缆的吊挂和拖运没有专用的吊挂和拖运机械设备，大多只是使用工字钢或槽钢焊接成简单的架子，悬挂在煤矿井下巷道内，动力电缆用铁丝捆绑在架子上，动力电缆的拖运靠人工或绞车，存在着动力电缆吊挂杂乱无章，拖运劳动强度大，作业不安全等缺点。
SDY-150电缆拖挂单轨吊（以下简称单轨吊）是用于煤矿井下综采工作面各种电缆高压胶管的吊挂、移动及回收的专用设备。该设备利用锚杆和链条吊挂在综采工作面运输巷道一侧的顶板下，将井下工作面设备的动力电缆和高压胶管铺挂在一系列带滑轮的工作小车上，使用油缸与四连杆组成的液压步进式推拉装置，利用工作面现有的乳化液泵站作动力，操作液压控制阀手把，实现电缆沿着顺槽的吊挂和移动。该电缆拖挂单轨吊的特点是：
1、工作面的动力电缆只需一次铺设，电缆的前后移动只需动作操纵阀手把，操作方便、灵活。
2、减少电缆移动次数，减轻工人劳动强度。
3、单轨吊的液压系统借用综采工作面的乳化液泵站为动力源，无需另设泵站，既节能又减少了设备空间。
4、采用推拉装置及刹车装置等自锁机构，保证设备使用安全、可靠。
5、采用先进、成熟的液压元件，设备故障率低。
6、设计新颖，操作简单、维护方便。
二、SDY-150型电缆拖挂单轨吊的主要技术参数
1、适用巷道倾角-------------------------------12°-18°
2、液压系统工作介质---------------------------乳化液
3、工作压力-----------------------------------15- 20 Mpa
4、推移油缸最大推力---------------------------80 KN
5、推移油缸行程-------------------------------600-900 mm
6、最大运行速度-------------------------------70 m/h
7、单个制动装置的最大静制动力-----------------100 KN
8、外供乳化液泵站工作压力---------------------20- 35 Mpa
8、设备外形（长x宽x高）---------------------150x0.68x0.6 m
9、设备标准配置：（长度150m）
9.1轨道（3m/根）------------------------------- 50 根
9.2液压推拉装置-------------------------------- 1套
9.3刹车装置-------------------------------------- 1套
9.4滑轮小车A----------------------------------- 40辆
9.5滑轮小车B----------------------------------- 6辆
9.6滑轮小车C----------------------------------- 3辆
9.7长拉杆----------------------------------------- 1根
9.8中拉杆----------------------------------------- 1根
9.9短拉杆----------------------------------------- 4根
9.10电缆托架------------------------------------- 2件
9.11缓冲装置------------------------------------- 2件
9.12乳化液管托架------------------------------- 45件
9.13短链条--------------------------------------- 53根
9.14长链条--------------------------------------- 15根
9.15卸扣------------------------------------------ 53件
9.16电缆扎带------------------------------------ 400条
三、SDY-150型电缆拖挂单轨吊的主要结构及工作原理
该设备主要结构由轨道、推拉装置、各种滑轮小车、刹车装置、吊挂链条、液压操纵机构及连杆等组成（见附图1）。在井下巷道内采用锚杆和吊挂链条7把轨道9悬吊固定在巷道的顶板上。四轮滑车8用以铺设和吊挂电缆，滑车数量由设备的配置的长度来确定（该设备的标准配置为150m）。四轮滑车8之间设有液压步进式推进装置，是四轮滑车的动力装置，滑车和推进装置都悬挂在轨道9下面，可顺着轨道来回滑行，电缆10就悬挂在四轮滑车8上。液压步进式推拉装置包括左，右剪刀叉、推进油缸5、夹紧油缸11。推进油缸5的两侧分为左剪刀叉和右剪刀叉，左剪刀叉和右剪刀叉的另一段端通过连接杆6与四轮滑车8连接。剪刀叉的内叉板1、外叉板2上部与工字钢9连接处设有刹块3，通常状态下，
左剪刀叉和右剪刀叉通过刹块3卡死在工字钢9上，通过调整左剪刀叉和右剪刀叉的张开度可以使剪刀叉卡死固定在工字钢9上或松开工字钢9并顺其移动。剪刀叉的内叉板1和外叉板2通过心轴4连接，内叉板1和外叉板2之间连接有夹紧油缸11。液压系统工作介质是水质乳化液，可防爆阻燃。推进油缸5、夹紧油缸11都通过液压控制阀组12来控制，控制阀组12悬挂在推进油缸5下方，控制阀组12由三片手动操纵阀组成，分别为手动操纵阀14、15、16，（见附图2）用以控制液压系统的工作运行。
工作时，首先动作手动操纵阀14和手动操纵阀15使左夹紧油缸11a伸出，左剪刀叉上部的刹块3与工字钢9松开，左剪刀叉可在工字钢9上滑动，而使右夹紧油缸11b缩回，右剪刀叉上部的刹块3卡死在工字钢9上而静止不动。再动作手动操纵阀16，使推进油缸5动作，此时由于右剪刀叉上部的刹块3仍使其卡死在工字钢9上，故左剪刀叉以右剪刀叉为支点向右推进一段行程后停止。再一次动作手动操纵阀14和手动操纵阀15，使右剪刀叉松开而左剪刀叉仍卡死在工字钢9上，与上述程序相同，通过动作手动操纵阀16，的控制使右剪刀叉以左剪刀叉为支点再向右推进一段行程。如此周而复始使单轨吊不断向右推进。反之，通过手动操纵阀组12的程序动作，可使单轨吊向左推进。
附图1主要结构工作原理图
附图2手动操纵阀手把示意图
四、SDY-150型电缆拖挂单轨吊的运输、安装和试运转
1、推进装置（液压步进式），刹车装置，滑轮小车等大部件必须在地面组装完成后整体运输下井。
2、各大部件运至井口之前须进行全面检查，发现零部件损坏或丢失必须及时处理。
3、运输的设备必须与平板车捆扎牢固，根据运输巷道的尺寸，平板车不允许超高和超长。
4、井下轨道安装（见附图3）
4.1、通常将单轨吊安装在运输巷道的上煤帮侧，如皮带机的安装位置有变化，也可以安装在运输巷道的下煤帮侧。
4.2、在巷道顶板上每隔3m打一根专用吊挂锚杆，锚杆的规格可与巷道顶板的支护锚杆相同，拉拔力不得小于4t。
4.3、轨道通过吊挂链条与锚杆的端部连接。轨道安装顺序：工字钢连接板—卸扣—吊挂链条—锚杆下端部—螺母固定。在倾斜巷道中，采用调节吊挂链条的长度，使轨道安装尽量水平，以降低单轨吊的下滑力。
附图3 井下轨道安装示意图
5、井下滑轮小车的安装：
5.1、轨道安装完毕后，可将滑轮小车按顺序从轨道的一端插入，（见附图4）如是倾斜巷道可从轨道的高端插入，多辆小车插入时要加设阻挡，慢速滑行，以免失控下滑伤人。
5.2、各滑轮小车安装顺序详见附图8单轨吊部件安装顺序方框图。
5.3、滑轮小车安装完成后，用10米的长链条将滑轮小车联接起来，滑轮小车A之间的连
接距离约为2米左右。
5.4、安装后的滑轮小车在轨道上须运行平稳自如，不得有卡阻现象。
附图4 滑轮小车安装示意图
6、推进装置的安装：
6.1、根据附图1所示的安装位置将推进装置从轨道的一端插入到位。
6.2、将液压控制阀组12和减压阀组件13（见附图1）通过夹紧环固定在推进油缸5上。
6.3、根据液压系统原理图的要求连接液压管路。
7、刹车装置的安装：
7.1、安装时注意正反的顺序，刹车的滑轮一端对着前方。（即推拉装置一端）（见附图5）。
7.2、刹车装置安装到轨道上后，调整弹簧拉杆使刹车装置具有一定的预紧力而固定在轨道上。当系列小车前高后低安装时，系列小车由高到低滑向刹车装置，使刹车受推力，而刹车力随着推力的增大而变大，挡住系列小车的下滑，当系列小车前低后高安装时，系列小车由后端滑向前端，使刹车受拉力，而刹车力随着拉力的增大而变大，同样能挡住系列小车从后向前下滑。
附图5 刹车装置安装示意图
8、乳化液软管托架的安装：
8.1、该托架为吊挂乳化液高压胶管专用，为A型小车的辅助装置。
8.2、该托架的安装必须在A型滑轮小车完成安装后进行。
8.3、用两根螺栓将乳化液软管托架固定在型小车下部（见附图6）。
附图6 乳化液软管托架安装示意图
9、安全链条的安装：
9.1、所有电缆小车之间用链条进行柔性连接，互相牵制，连接位置为小车下端。
9.2、系列小车的前端即B型小车处（靠近采煤面一端），用链条与固定大设备柔性连接，柔性伸缩长度可根据采煤工作面的推进距离和推进装置动作频率确定，一般可定在2米左右。
10、液压调试与试运行：
10.1、将进油管与工作面的乳化液泵站连接，打开油路中所有截止阀，检查各接口处是否有渗漏油现象。
10.2、用减压阀调整进油压力为16Mpa。（见附图7）
10.3、打开一个推进油缸和两个夹紧油缸的换向阀，检查油缸伸缩是否正常，有无爬行，及外泄漏现象，
10.4、动作推进装置使滑轮小车顺着轨道移动，小车移动灵活平稳，各小车之间的连接
可靠灵活，不能有卡阻和扭曲的现象。
附图7 减压阀组件
五、SDY-150型电缆拖挂单轨吊的操作与使用
1、单轨吊各部件之间的连接必须根据附图8的顺序要求进行连接安装。并检查各部件之间的连接销是否安全可靠。
2、电缆吊挂必须整齐有序，捆绑牢靠安全，各四轮滑车之间电缆的吊挂弧度保持一致。
3、检查液压管路安装是否正确，各管路接头必须牢靠无泄漏。
4、各液压操纵手把确定放在中间位置，并确保手把操纵灵活可靠。
5、观察压力表检查减压阀的设定压力是否正确（不得大于20Mpa），如不正确应及时调整减压阀。（见附图7）
6、手动操纵阀组分为三片手动操纵阀14、15、16，分别控制左夹紧油缸11a、右夹紧油缸11b和推进油缸5（见附图1、附图2）。
7、当采煤工作面推进一段距离后，吊挂电缆的单轨吊也要随着向右运行时：将操纵阀14的手把放在位置1，而操纵阀15的手把放在位置3，此时左剪刀叉松开而右剪刀叉锁紧，再将操纵阀16手把放在位置1，推进油缸5缩回，左剪刀叉向右运行，操纵阀16手把放在位置2运行停止。与前面相反，将操纵阀14的手把放在位置3，而操纵阀15的手把放在位置1，此时左剪刀叉锁紧而右剪刀叉松开，再将操纵阀16手把放在位置3，推进油缸5伸出，右剪刀叉向右运行，操纵阀16手把放在位置2运行停止。如此周而复始，单
轨吊不断向右运行。
与此相反，根据向右运行的操纵方法，改变各操纵阀的手把位置，可实现单轨吊不断向左运行。
四轮滑车
四轮滑车四轮滑车
短拉杆短拉杆
缓冲器
缓冲器四轮滑车辆
短拉杆
四轮滑车四轮滑车
四轮滑车
四轮滑车
四轮滑车
四轮滑车
四轮滑车
四轮滑车
四轮滑车
四轮滑车
托架长拉杆
短拉杆。。。。。。推拉装置
刹车装置
中拉杆
托架工作面
四轮滑车
附图8单轨吊部件安装顺序方框图
六、SDY-150型电缆拖挂单轨吊操作注意事项
1、操作前必须检查各吊挂的连接部位是否牢靠，在确保安全的情况下方可操作设备。
2、必须牢记液压操纵手把的动作程序，防止操纵手把的误动作。
3、随时观察压力表检查减压阀的设定压力是否正确（不得大于20Mpa ），如不正确应及时调整减压阀。（见附图6）
4、发现液压管路接头有泄漏，应及时更换密封圈。
5、设备如需较长时间停放，必须把液压进油处的截止阀关闭。 七、SDY-150型电缆拖挂单轨吊维护与保养
1、每天检查各滑轮小车、拉杆、电缆托架连接的定位销、螺栓是否紧固良好；吊挂链条和安全链条用的M20×75螺栓两端的平垫圈、弹簧垫圈是否齐全。
2、每天检查各油缸间的连接销轴、开口销是否紧固，开口销不得用其他物品代替。
3、每天检查吊挂链条上的卸扣是否紧固。
4、注意及时更换易损件，仔细检查液压胶管是否破损、打折，U 型卡是否齐全到位，同时检查各油缸、控制阀组有无漏液、损坏，对有问题的要及时检修更换。
5、检查减压阀是否完好，压力不得超过20MPa ，不得直接使用工作面乳化液泵的工作压力，以免损坏液压系统。
6、减压阀，手动操纵阀发生故障，必须提上井进行维修，严禁在井下随意拆卸修理。以免
造成泄漏及液压零件污染。
7、单轨吊的保养
八、安全警告及配套件安全标志说明
1、SDY-150型电缆拖挂单轨吊上所配套的高压胶管必须是有矿用安全标志的产品，其阻燃
抗静电性能必须符合煤矿安全生产的使用要求。高压胶管的长度分别为0.4m、0.5m、
0.7m、0.9m、1.2m、1.6m、1.8m，内径分别为Φ10和Φ13，配用矿用快速接头，接头符
合MT-79标准。
2、SDY-150型电缆拖挂单轨吊上所配套的液控单向阀、换向阀必须是有矿用安全标志的产
品。
3、SDY-150型电缆拖挂单轨吊上所配套的液压油缸必须是有矿用安全标志的产品。油缸的
工作介质必须是乳化液。
4、SDY-150型电缆拖挂单轨吊液压系统中减压阀的调定压力为16-20Mpa，用户在使用过
程中不得随意调整。
5、SDY-150型电缆拖挂单轨吊安标受控零部件，用户不得随意更换。
九、一般故障分析及处理
十、SDY-150型电缆拖挂单轨吊随机备件明细表
十一、SDY-150型电缆拖挂单轨吊随机工具
十二、随机备件、工具、技术文件目录
1. 备件一套（按随机备件明细表）
2. 专用工具一套（按随机工具明细表）
3. 使用维护说明书一份
4. 产品检测报告一份
5. 产品合格证一份
6. 产品专利证书一份
7. 产品介绍彩页一份 8. 配套部件煤安证书四份
9. 装箱单清单一份 10.售后服务单一份
十三、SDY-150型电缆拖挂单轨吊配件明细表
推拉装置零部件
刹车装置零部件
滑轮小车、拉杆、托架零部件
轨道吊挂系统零部件
液压操纵系统零部件
单轨吊安装施工方案 编制： 审核： 批准：
一、工程概况 . ...................................错误！未定义书签。 二、编制依据 . ...................................错误！未定义书签。 三、施工准备 . (3) 四、施工方法及步骤 . (4) 五、安全及文明施工 . (8) 六、强制性条文 . (8)
一、工程概况 本工程为项目，位于。单轨吊的安装工程，工程包括F1 层泵房 3t 电动葫芦单轨吊 1 台轨道长 51 米， 1 层泵房吊装孔 3t 电动葫芦单轨吊 1 台轨道长 9 米，轨道梁选用30b 工字钢。 二、编制依据 GB311............................................................... ......起重机设计规范 GB6067.............................................................. .....起重机械安装规程 Q/DQ060317.......................................................... 起重机大修标准 GB5905.............................................................. ....起重机试验规范和程序 GB 50278............................................................... 起重机安装工程施工及验收规范 施工图纸及技术要求 工程建设国家标准与工程建设强制性条文 单轨吊使用说明书 三、施工准备 1、机具准备 名称型号/ 规格单位数量备注 倒链3T 个 2 吊带2T 个 2 焊机台 2
单轨吊使用管理规定 矿属各单位： 为进一步加强单轨吊运输管理，明确管理职责，确保单轨吊运输安全有序进行，最大限度的发挥单轨吊效能，杜绝单轨吊事故发生，特制定山浪煤矿单轨吊使用管理规定，望各单位遵照执行。 一、职责划分： 1、明确单轨吊运输为小运输，责任领导为生产矿长，业务科室为生产科，负责单轨吊轨道安设过程验收、监督管理，单轨吊物料捆绑及单轨吊运输相关考核工作。 2、机电科是单轨吊设备的业务科室，负责单轨吊设备的安装、日常检查检修、维护及考核工作。 3、设备使用队组是单轨吊运输系统设备、轨道及安全设施安全责任主体单位，全面负责管辖区域内单轨吊运行、维护、检修的安全工作。 4、单轨吊设备、轨道和安全设施责任区域划分以调度室下发的《单轨吊责任区域划分及维护使用考核管理办法》为准。 二、单轨吊设备、轨道及安全设施的验收、检修及维护： 1、新安装单轨吊设备由机电科组织，施工队组负责施工安装，机电科全面负责技术指导工作，安装完成后，由机电科牵头，安全科、生产科、调度室、施工队组正职队干参加对安装设备进行验收，验收合格后方可投入使用。
2、随工作面前进延伸敷设的轨道及安全设施由施工队组安装完成后，在投入使用前必须经当班安质副队长验收，纳入当班施工质量考核范围填写到验收表上，并由正职队干负责对轨道安全性能的验收，验收合格后方可前移轨道挡车器投入使用，验收以《单轨吊轨道安装标准》为准。 3、单轨吊使用队组要对单轨吊轨道进行编号管理，在轨道下表面进行喷号，并将对应号码填写到验收表上，便于下一步轨道验收、维护及管理工作。 4、单轨吊使用队组要在单轨吊轨道终端安设阻车装置及醒目的标志牌，防止单轨吊掉落。 5、单轨吊使用单位必须建立单轨吊包机责任制度及相应的考核制度，做到单轨吊设备、轨道及安全设施包机到人、责任明确、考核到位。 6、单轨吊所属责任队组每班必须对单轨吊设备运行情况进行检查，发现隐患问题及时处理。小班电工必须对单轨吊电气、机械部分及相关附属设施进行全面检查，发现问题及时处理并做好记录，保证单轨吊设备安全可靠使用。 7、单轨吊所属责任队组每班必须对单轨吊轨道梁、安全设施及螺栓连接情况进行检查，发现隐患问题及时处理，保证单轨吊轨道安全可靠使用。
气动单轨吊车产品说明书 （依据：Q/TSY010-2020） 南京特斯元电子科技有限公司 （2020年3月）
目录 DQDⅡY30型气动单轨吊车 一、概述 二、结构及功能说明 三、产品新增功能 四、DQD型气动单轨吊车技术参数表 五、适用范围 六、安装与调试 七、使用、维护及警示 八、常见故障与排除 九、润滑要求 十、易损件表
DQDⅡY30型气动单轨吊车 一、概述 1、气动单轨吊车是煤矿井下短距离调度用起重运输设备之一。它操作简便，自动化程度高，大大的降低了劳动强度，提高了生产效率，它可沿I140E/I140V轨前进、后退、转弯、爬坡、能随时停车，实现工作面的进入和退出功能可在水平、玩到、俯仰等多种复杂环境中自如工作。 2、型号说明： 气动单轨吊车的型号及所表示的含义如下： D Q D ⅡY □ 最大牵引力，KN 遥控功能 改进型 调度 启动马达驱动 单轨吊车 二、结构及功能说明 气动单轨吊车是以压缩空气为动力，推动气马达高速旋转，经变速<降低转速>增大了扭矩后带动驱动夹紧轮旋转，沿吊轨立面滚动，可随轨道水平。转弯、上下俯仰进行。它主要由停车制动装置、②联接体、③牵引装置（内含工作制动装置）、④手控阀、⑤气动葫芦、⑥滑车部件、⑦远程遥控等部分组成。见图示<1>： 图示<1> 这七部分有序的巧妙构成，保证了产品安全有效的运行。它们各自的功能是： ①停车制动装置是气动单轨吊车运行中，除马达内部主刹车以外的一种补充刹车装置，单轨吊
停止运行后，能使其保持静止状态的装置。 ②联接体使保证牵引车、滑动小车、连杆的有效柔性联接关键部件；连杆是控制滑车、牵引车之间距离长短的联接件。 ③牵引装置（内含工作制动装置）是拖动整个气动单轨吊车前后运行的动力机构。 ④手控阀是实现牵引车机构前进、后退、刹车指令控制系统。 ⑤滑车部件是挂载气动葫芦轨道运行的承载机构。 ⑥启动葫芦是吊起重物的一种执行机构。 ⑦远程遥控接收释放装置。 三、产品新增功能 DQDⅡY25型气动单轨吊车可根据用户需求，新增以下功能： 1、远程遥控（无线遥控）。 2、手动无极变速（手动变档）。 3、上坡辅助（上坡启动，牵引力＞下滑力时，制动刹车系统打开，设备正常运行）。 4、陡坡缓降（下坡运动时，按要求速度缓慢减速运动）。 5、加压失效（设备启动、停止时，制动系统可正反双向作用于制动装置）。 6、低压启动（气压到0.3MPa时，仍可以低速运动工作）。
防爆特殊型蓄电池单轨吊车(使用前请认真阅读使用说明书) 使 用 说 明 书
山东立业机械装备有限公司 2008-07-01
目录 安全警示：错误!未指定书签。 一、概述：错误!未指定书签。 二、单轨吊车的基本参数错误!未指定书签。 三、单轨吊车的操作错误!未指定书签。 四、单轨吊车的维护与保养错误!未指定书签。 五、单轨吊车的常见故障及排除方法：错误!未指定书签。 六、使用注意事项：错误!未指定书签。 七、运输、贮存错误!未指定书签。 八、开箱及检查错误!未指定书签。
安全警示： 1、机车检修时应把机车停在平巷并用链条把机车锁在轨道上。 2、严禁带电检修开关内部设施，应停掉上级电源方可工作。 3、变频器闭锁失灵时严禁下井使用。 4、更换部件时,必须使用原厂原型号部件。 5、司机必须经培训合格后持证上岗。 6、机车爬坡时,轨道下方严禁站人。 7、不得随意改变本安电路及其关联的电气参数及元件型号、参数等。 8、该产品不得与未经联检的设备连接。
一、概述： 1．用途 防爆蓄电池机车是一种多功能、高效率、多用途的煤矿井下辅助运输设备，能够完成井下设备的吊装和运输工作。该机车行使于悬吊单轨系统，不受底板条件限制。机车具有良好的通过能力。通过调节轨道悬吊链可调整导轨高度，因此轨道维护方便。 2．使用环境条件 1）轨道 （1）轨道用I140E工字钢.材质为20。这种工字钢的上下边缘较厚为16,宽度较少为68,浮板厚度为7,高155。因此工字钢具有较好的横向强度和耐磨特性。 （2）轨道结构：成品轨道应包括轨道、连接件、吊挂件等部分构成。按照线路需要轨道有直轨、弯轨、标准的长短轨。直线轨的标准有：1m、3m，弯轨的标准：水平曲率半径为4m。其中直线1m轨为弯轨向直轨的过度轨道。轨道之间连接形式为：直轨两端以搭接板连接。弯轨两端以对接板连接，过渡轨的连接段分别与直轨、弯轨连接。 2）轨道连接与吊挂 （1）直轨连接对正连接孔，使轨道成一直线，就轨道两端结构形式，连接端在水平和垂直方向允许有不大于3°和6°的夹角。 （2）弯轨连接、靠对接板的下排孔用3个螺栓固定,上排孔用于吊挂,轨下的连接螺栓必须拧正上紧,以保证腹板及轨面结合平直,不会
Liebherr LTM1500 500 吨吊车额定起重量表
目 录 1． 500吨吊车 外形尺寸图-------------------------------------------- 1 2． 500吨吊车 84米主臂工况额定起重量表（配重135吨）------------ 2，3 3． 500吨吊车 84米主臂工况起升高度图------------------------------- 4 -------------5 （配重165吨） 4． 500吨吊车 84米主臂+超起工况额定起重量表 5． 500吨吊车 84米主臂+超起工况起升高度图-------------------------- 6 6． 500吨吊车 50米主臂工况额定起重量表（配重135吨）---------------- 7 7． 500吨吊车 50米主臂+超起工况额定起重量表（配重165吨）----------- 8 8． 500吨吊车 50米主臂+超起工况起升高度图-------------------------- 9 ------------------ 10 9． 500吨吊车 0°副臂工况额定起重量表 （配重135吨） ---------------- 11 10． 500吨吊车 20°副臂工况额定起重量表 （配重135吨） （配重135吨） ---------------- 12 11． 500吨吊车 40°副臂工况额定起重量表 12． 500吨吊车 副臂工况起升高度图---------------------------------- 13 13． 500吨吊车 0°副臂+超起工况额定起重量表（配重165吨）------ 14，15 ----------- 16 14． 500吨吊车 20°副臂+超起工况额定起重量表 （配重165吨） ----------- 17 （配重165吨） 15． 500吨吊车 40°副臂+超起工况额定起重量表 16． 500吨吊车 副臂+超起工况起升高度图----------------------------- 18 500 吨吊车额定起重量表
单轨吊机车检修工岗位责任制 1、单轨吊检修工必须经过专门技术培训，具备单轨吊检修专业知识，并熟悉和掌握本业务有关的应知应会知识和安全操作规程。必须穿戴规定的劳保用品上岗，并做好工作前的各项准备。 2、检修工必须掌握本设备的工作性能、结构及原理以及各个部件的故障处理方法，并能正确进行操作。 3、检修工检修前必须了解上班机车运行情况，查阅机车运行记录等，并听取机车故障要点，据此判断分析。 4、按有关规定认真详细检查和试验机车，发现机车故障及时检查，确保机车能够正常运行。 5、检修机车时对所使用的工具、备件要先检查，符合要求时方可使用。 6、检修工作必须在机车停止运行时进行。检修一般在机车专用检修平台处进行，临时小故障处理可在运行线上进行，但应采取安全措施，防止溜车或其它事故发生。 7、严格按说明书要求按时段进行维护，定期更换各种过滤装置及油脂。检修工作必须认真仔细，不得蛮干，确保检修质量。 8、检修完毕清理现场并及时填写检修记录。 单轨吊机车检修工操作规程 一、一般规定 1、单轨吊检修工必须经过专门技术培训，具备单轨吊检修专业知识，并熟悉和掌握本业务有关的应知应会知识和安全操作规程。 2、检修工必须熟悉本设备的工作性能、结构、原理以及各个部件的故障处理方法并能正确进行操作。 3、检修工必须按有关规定认真详细检查和试验机车，发现机车故障及时检查处理，确保机车能够正常运行。 4、检修机车时对所使用的工具、备件要先检查，符合要求时方可使用。 5、检修工作必须在机车停止运行时进行。检修一般在机车专用检修平台处进行，临时小故障处理可在运行线上进行，但应采取安全措施，防止溜车或其它事故发生。 二、检修前的准备 1、检修工必须穿戴规定的劳保用品上岗，并做好工作前的各项准备。 2、了解上班机车运行情况，查阅机车运行记录等，并听取司机机车故障要点，据此判断分析。
单轨吊运输管理制度 为加强单轨吊设备的管理，安全有序运输运行，最大限度的发挥设备效能，杜绝设备责任事故，特制定如下设备管理制度，望有关单位遵照执行。 一、责任划分： 1、机电科是单轨吊运输系统的主管单位，负责设备运行、维护、检修检查、监管、考核工作。 2、设备使用队组是单轨吊运输系统设备、轨道及安全设施安全责任主体单位，全面负责管辖单轨吊运行、维护、检修的安全工作，保证设备不出现人身安全事故和设备停运事故。 3、单轨吊设备和轨道及安全设施责任区域划分以调度室《单轨吊运输系统责任划分》为准。 二、单轨吊设备及轨道和安全设施的验收 1、新安装单轨吊设备由机电科牵头，施工队组负责施工安装，机电科全面负责技术指导工作，安装完成后，由机电科牵头安全科、调度室、施工队组正职队干参加对安装设备进行验收，验收合格后方可投入使用。 2、随工作面前进敷设的轨道及安全设施由施工队组安装完成后，投入使用前必须经当班安质副队长验收，纳入当班施工质量考核范围，并由正职队干负责安全性能的验收，验收合格后方可前移轨道挡车器投入使用，要求队组建立有安全验收专门台帐。验收以《轨道安装及验收标准》为准。轨道终端必须设阻车装置，由调度室明确道轨责任范围，做到责任清楚。 掘进或综采队组单轨吊轨道及安全设施安装完毕具备运行条件
后，行驶单轨吊前由运输队安质副队长对其安装质量进行单轨吊运行前二次验收，验收合格后方可行驶单轨吊，验收不合格运输队不得行驶单轨吊。 4、集中运输系统中的单轨吊运输系统的安装及运输前的验收由机电科牵头组织调度室、生产科、安全科、地测科、通风科等相关科室及施工单位正职队干参加进行验收，出具验收单，经验收合格后移交使用队组管理，对于验收中检查的问题由安装单位负责定期进行整改，在有较大安装质量问题时不得予以验收。 三、检修及维护 1、使用单位必须有实用有效的包机责任制度及相应的考核机制，做到单轨吊设备及轨道和安全设施包机到人，责任明确，考核到位。因检修不到位造成的事故或设备损坏按照机电科下发《机电设备管理制度》考核。 2、单轨吊所属责任队组每天检修班必须对单轨吊设备运行情况进行检查，发现隐患问题及时处理，每班机电工必须对单轨吊电气、机械部分及所属的相关附属设施（如充电器）进行全面检查，发现问题及时处理并做好记录，保证单轨吊设备安全可靠使用，不出现责任事故。使用队组负责单轨吊的日常维护工作并对其安全性能和运输能力负责。 3、轨道所属责任队组每天检修班必须对单轨吊轨道梁和安全设施及螺栓连接情况进行检查，发现隐患问题及时处理，保证单轨吊轨道安全可靠使用，不出现责任事故。使用队组负责责任区域内单轨吊
目录 一、概述------------------------------------1 二、主要特点--------------------------------1 三、型号及含义------------------------------1 四、技术性能--------------------------------2 五、结构与原理简述--------------------------2 六、设备的安装与调试------------------------3 七、设备使用和维护--------------------------5 八、常见的故障及排除------------------------6
一、概述 DYT-14型电缆液压拖动单轨吊用于煤矿井下综采工作面运输巷道。电缆、液管利用吊挂轨道和挂缆小车，以液压驱动装置为传动动力，实现电缆、液管随着工作面的推进而方便快捷的移动，以达到减少电缆及液管的移动频次、减少工作人员和极大地减轻工人的劳动强度的效果。同时使电缆在移动过程中不会被损坏，保证安全生产。该设备采用液压推拉及制动自锁装置，保证使用安全可靠。 该设备利用固定锚杆和吊挂圆环及调节螺丝将轨道吊在综采工作面运输巷道一侧的顶板下，将井下工作面设备的所有电缆和液管都敷挂在一系列带滑轮的电缆车上，使用液压推进机构和制动（刹车）装置组成的液压步进式推拉装置，利用工作面现有的乳化液泵站作动力，操作液压控制阀手柄，实现电缆、液管沿着巷道吊挂和移动。 二、主要特点 1．电缆只需一次敷设，电缆的前后移动只需动作操作阀手柄，操作方便、灵活。2．不需工人拖拽电缆，既减轻工人的劳动强度，又保证安全。 3．不仅可以吊挂电缆，还可以吊挂乳化液高压胶管和水管，液管与电缆分层吊挂，使巷道内电缆和管路布置整齐美观。 4．液压工作介质为乳化液，防爆阻燃、安全性好。 5．采用刹腹板式制动（刹车）机构及液压锁紧机构，同时采用液压推拉装置，无任何电动器件的参与，保证设备使用安全可靠。 6. 借用综采工作面的乳化液泵站为动力源，非常方便。 三、型号及含义 DYT — 14 —□ 轨道长度（m） 轨道工字钢型号 电缆液压拖动单轨吊
新建蒙西至华中地区铁路煤运通道 拌和站吊装方案 编制： 复核： 审批： 中铁七局新建蒙西至华中地区铁路运煤通道
MHTJ-14标段项目经理部二工区 2016年4月 目录 一、工程概况 (1) 1、工程简述 (1) 2、吊装工序流程图 (1) 二、吊装作业平面布置 (1) 四、吊装工艺流程 (3) 1、变幅操作 (3) 2、臂架伸缩操作 (3) 3、起升操作 (3) 4、回转操作 (5) 五、安全技术措施 (5)
一、工程概况 1、工程简述 本工程拌和站粉罐设计高20m，重8t；搅拌楼高13.6m，单个配件重约1~2t。拟采用1台50t吊车进行吊装作业，吊车最大起重荷载14t，实际起重荷载8t。 2、吊装工序流程图 二、吊装作业平面布置 吊车最大起吊高度21m，最大起重量为8t，根据现场情况吊装作业时大臂距罐体水平距离为8m左右，平面示意图见下页
吊装角度a=arctan(S/H）=arccos(10/21)=77° 吊臂长度L=H/sina=21/0.97=21.6m 要求本吊车吊臂最小长度21.6m、起重量大于8t，实际该吊车吊臂长度43m、起重量14t，满足吊装要求。 三、吊装前准备工作 吊装前对吊装区域设立立警戒区和警戒人员维持吊装秩序，并对吊装人员进行工序交底，统一吊装信号，通过信号以保证各操作岗位动作协调一致，达到安全施工。指挥信号应贯彻执行《起重吊运指挥信号》（GB5082-85）的规定。 1、起重司机登机后要检查作业条件是否符合要求，查看影响起重作业的障碍因素，检查配重状态，确定起重机各工作装置的状态； 2、查看吊钩、钢丝绳及滑轮组的倍率与被吊物体是否匹配； 3、检查起重机技术状况，特别应检查安全防护装置的工作台状态，装有电子力矩限制或安全负荷指示器的应对其功能进行检查。只有确认各操作杆在中立位置（或离合器已被解除）以后，才能进行起

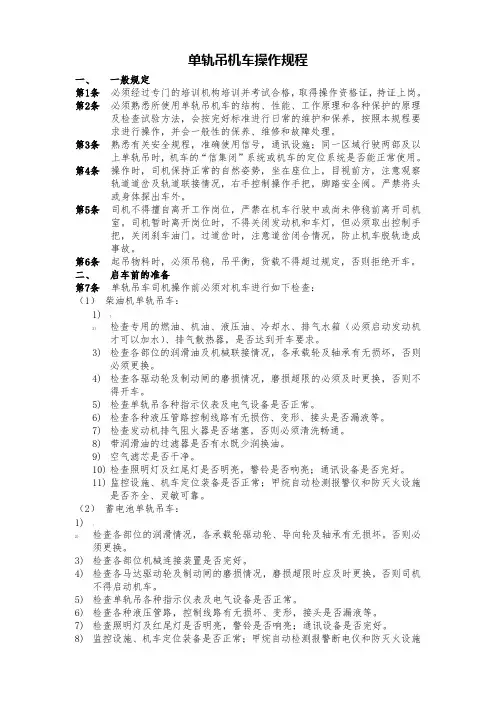

单轨吊机车操作规程 一、一般规定 第1条必须经过专门的培训机构培训并考试合格，取得操作资格证，持证上岗。第2条必须熟悉所使用单轨吊机车的结构、性能、工作原理和各种保护的原理及检查试验方法，会按完好标准进行日常的维护和保养，按照本规程要 求进行操作，并会一般性的保养、维修和故障处理。 第3条熟悉有关安全规程，准确使用信号，通讯设施；同一区域行驶两部及以上单轨吊时，机车的“信集闭”系统或机车的定位系统是否能正常使用。第4条操作时，司机保持正常的自然姿势，坐在座位上，目视前方，注意观察轨道道岔及轨道联接情况，右手控制操作手把，脚踏安全阀。严禁将头 或身体探出车外。 第5条司机不得擅自离开工作岗位，严禁在机车行驶中或尚未停稳前离开司机室。司机暂时离开岗位时，不得关闭发动机和车灯，但必须取出控制手 把，关闭刹车油门。过道岔时，注意道岔闭合情况，防止机车脱轨造成 事故。 第6条起吊物料时，必须吊稳，吊平衡，货载不得超过规定，否则拒绝开车。 二、启车前的准备 第7条单轨吊车司机操作前必须对机车进行如下检查： （1）柴油机单轨吊车： 1)检查专用的燃油、机油、液压油、冷却水、排气水箱（必须启动发动机 才可以加水）、排气散热器，是否达到开车要求。 2)检查各部位的润滑油及机械联接情况，各承载轮及轴承有无损坏，否则 必须更换。 3)检查各驱动轮及制动闸的磨损情况，磨损超限的必须及时更换，否则不 得开车。 4)检查单轨吊各种指示仪表及电气设备是否正常。 5)检查各种液压管路控制线路有无损伤、变形、接头是否漏液等。 6)检查发动机排气阻火器是否堵塞，否则必须清洗畅通。 7)带润滑油的过滤器是否有水既少润换油。 8)空气滤芯是否干净。 9)检查照明灯及红尾灯是否明亮，警铃是否响亮；通讯设备是否完好。 10)监控设施、机车定位装备是否正常；甲烷自动检测报警仪和防灭火设施 是否齐全、灵敏可靠。 （2）蓄电池单轨吊车： 1)检查各部位的润滑情况，各承载轮驱动轮、导向轮及轴承有无损坏。否则必 须更换。 2)检查各部位机械连接装置是否完好。 3)检查各马达驱动轮及制动闸的磨损情况，磨损超限时应及时更换，否则司机 不得启动机车。 4)检查单轨吊各种指示仪表及电气设备是否正常。 5)检查各种液压管路，控制线路有无损坏、变形，接头是否漏液等。 6)检查照明灯及红尾灯是否明亮，警铃是否响亮；通讯设备是否完好。 7)监控设施、机车定位装备是否正常；甲烷自动检测报警断电仪和防灭火设施 是否齐全、灵敏可靠。
单轨吊轨道选型安装标准 （试行） Ⅰ、选型 单轨吊轨道型号、规格参照下表选择： 承担特别重型设备运输时应对轨道吊挂点强度进行校核： Ⅱ、安装 一、吊具 单轨吊轨道吊具包括锚杆、吊挂板、高强度螺栓、圆环链、U型索具等。其中锚杆不小于M22*2200，锚固力不小于80KN/
根；连接螺栓为10.9级以上高强度螺栓；圆环链规格为 18*64mm或18*90mm（T8），U型索具额定载荷在8.5t以上。 二、吊挂形式 1、锚喷巷道 锚喷巷道采用锚杆+吊挂板+圆环链、锚杆+圆环链两种生根形式。 （1）单链吊挂方式 如图1所示。此吊挂方式适应于10°以下的一般运输巷（采掘工作面机风巷）使用。 图1单链单吊挂板吊挂方式 1.锚杆 2.专用吊挂板 3.高强螺栓M20×100 4.专用垫块 5. Φ18×64mm 6.U型吊环 7.高强螺栓M20×120 8.I140E轨道 （2）双链吊挂方式 ①双锚杆双链无吊挂板吊挂方式 如图2所示，此吊挂方式适应于10°以上的一般运输巷（采掘工作面机风巷）使用。
图2双锚杆双链无吊挂板吊挂方式 ②四锚杆双链双吊挂板轻轨吊挂方式 如图3所示，此吊挂方式是适应于10°以下的主要运输巷使用。 图3四锚杆双链双吊挂板吊挂方式 ③四锚杆双链双吊挂板重轨吊挂方式 如图4所示，四锚杆双链双吊挂板重轨吊挂形式一般选用两根Φ18×90mm吊挂链，每根吊挂链采用一个吊挂板加两根 1.锚杆 2.双螺帽 3. Φ18×64mm链环 4.U型吊环 5.高强螺栓M20×120 6.I140E轨道
锚杆固定，即每个吊挂点采用4根锚杆吊挂。 图4四锚杆双链双吊挂板重轨吊挂方式 1.锚杆 2.专用吊挂板 3.专用垫块 4.双螺母 5.高强螺栓M20×100 6.Φ18×90mm链环 7.吊具 8.I140V轨道 （3）三链吊挂方式 如图5所示，此吊挂方式是适应于10°以上的主要运输巷使用。 图5四锚杆三链单吊挂板吊挂方式 2、架棚巷道
DDD8J隔爆型电动单轨吊车安装使用说明书（本产品执行Q/YKP25-2011标准） 山东兖煤精益机电设备有限公司 2011年3月
目录 1．概述———————————————第1页2．结构特征与工作原理——————————第1页3．技术特征—————————————第4页4．安装、调试——————————————第5页5．使用、操作—————————————第6页6．保养、维护——————————————第7页7．运输、贮存、随机工具、备件——————第7页
安全注意事项 1、轨道两端尽头悬挂吊车终点警示标志牌。 2、重点观察电动葫芦钩头，链条不得收得过近，导致挤坏电动葫芦。 3、手持遥控器操作，离开被起吊重物不远于5米。 4、行至距轨道终点最小2米，必须停止吊车行走。 一、概述 DDD8J隔爆型电动单轨吊车用于煤矿各种复杂巷道条件下的固定或推移轨道，或者在综采工作面上下端头超前支护巷道推移轨道的物料、设备的运输使用。 1、该机主要特点： （1）结构紧凑，布局合理，故障率低，维修方便。 （2）移动方便，可随工作面一同推移。 （3）控制系统采用无线防爆遥控，安全性高。 （4）水平弧形轨道转弯半径3.2米，垂直弧形轨道转弯半径8米。 （5）每节轨道最大爬坡角度6o，三节组合爬坡角度≤18o。 （6）设置多重保护系统，保证设备及人员的安全。 （7）操作简单，可大大降低工人劳动强度。 2、型号说明 D D D8J 机械传动 最大牵引力8kN 电动机驱动 调度 单轨吊车 二、结构特征与工作原理: 1、结构特征: 本产品是由电动葫芦、行走车、轨道、吊挂组件、电控系统、电气限位等部件组成。轨道出厂整机标准配置长度为99.5米，每节轨道长度为3.015米，两端靠销轴联接而成，由吊挂组件与锚杆露头螺纹连接悬挂在巷道顶板或各种支护梁上；在轨道两端尽头，有轨道终点电气限位器。轨道由工字钢及齿条组成，行走车由电机、减速箱等部分组成，减速箱的输出行走齿轮与齿条啮合牵引，由行走轮承担载重。电动葫芦悬挂在行走车下方。使
天津嘉里中心酒店幕墙工程单轨吊施工方案 编制人： . 审核人： . 批准人： . 嘉特纳幕墙（上海）有限公司
目录 第一章工程概况 (3) 第二章单轨吊安装拆除说明 (5) 第三章单轨吊使用说明 (11) 第四章单轨吊使用注意事项 (13) 第五章单轨吊验收检查 (14)
第一章工程概况 1、概述 塔楼单元体总共有4672 樘，施工期间单元体以每日运输40 块单元体进场，每天需进3车，场地及时间都有较多限制，需总包大力协助，指定一处板块放置的专用场地和配置夜间照明设施。 单元体采用小吊车配合环形轨道进行单元板块安装，小吊车用于单元体的垂直运输，环形吊装轨道用于单元体的水平运输，卸货及地面水平运输运输用5吨叉车。 单元体吊装操作步骤 操作步骤说明： ○1先用固定在一点的小吊车把所要安装的板块从地面吊到安装高度。
○3通过手动跑车把单元板块运到安装位置，使用手动葫芦进行竖向调节安装板块。 吊装轨道设置
第二章单轨吊安装拆除说明 单轨吊机是悬挂在楼板四周的工字钢轨道与电动葫芦所组成的吊装设备。用于幕墙单元板吊装的专用设备，它具有操作方便、灵活、安装速度快等特点，第一次安装在20层楼面，此后安装在33层（根据施工进度及现场情况架设）。 1、安装拆除方法 1）、定做好的单轨吊（工字钢）运输到需要安装的楼层，分别放置在需要安装的位置旁边。 2）、因单轨吊安装在结构楼板的外边，所以安装时要防止坠落，必须采取有效的安全措施。 3）、安装程序： 单轨吊车安装流程图 安装悬挑工字钢及环形轨道的工字钢的操作安全措施： 轨道安装控制两个方面的安全：防止操作时轨道的坠落伤人和操作
QY40汽车起重机液压系统设计 摘要 QY40型汽车起重机液压系统的设计是该型起重机设计过程中比较典型的一种。 为了设计出符合汽车起重机性能要求的液压系统，主要做了以下四项工作。第一，通过阅读大量国内外相关资料和调研市场上已存在产品，本文对QY40T型汽车起重机的功能和工作原理进行了深入的了解和分析；具体分析了汽车起重机液压系统的功能、组成、工作特点以及系统类型；总结出液压传动在汽车起重机应用中的优缺点。第二，根据QY40T型汽车起重机的工作特点，确定了系统的起升回路、回转回路、变幅回路、伸缩回路和支腿回路的基本结构，并针对各单元回路的特点进行了具体的分析，进而对液压系统进行了整体设计。第三，根据汽车起重机的技术参数对液压系统进行了设计计算，并确定了液压系统元件；通过对系统压力损失的验算和发热校核，检验液压系统设计的合理性。第四，根据汽车起重机的工作特点，确定了液压装置的形式，并进行了集成块的设计。 在设计过程中，本文参考一些同类产品的液压系统设计。结合工程实际，最终设计出了功能完善、性能良好，适合我国生产制造的汽车起重机液压系统。 关键词：汽车起重机，液压系统，性能参数，集成块
THE DESIGN OF QY40 TYPE AUTOMOBILE CRANE HYDRAULIC SYSTEM ABSTRACT The design of the QY40 type automobile crane hydraulic system is the typical crane designing process. In order to scheme out the hydraulic system that meets the performance requirements of automobile crane, this article mainly do the following four tasks. First, through reading a large number of domestic and foreign information and researching about existing products on the market, this article makes in-depth understanding and analysis of the functions and working principle of the QY40 type automobile crane; having concretely analyzed the automobile crane hydraulic system of its function, composition, work characteristics and the type of system; summarized the advantages and disadvantages of hydraulic transmission in automobile crane applications. Second, according to the working characteristics of the QY40 type automobile crane, determines the basic structure of the hoisting loop, rotary loop, bluffing loop, telescopic loop and leg loop, and in the light of the characteristics of each unit circuit, make a concrete analysis. And then makes overall design for the hydraulic system. Third, according to the technical parameters of automobile crane, the calculation on design of the hydraulic system is made to determine the hydraulic system components. By calculating of system pressure loss and heat checking, tests the rationality of the design of hydraulic system. Fourth, according to the working characteristics of automobile crane, determines the form of hydraulic equipment, and makes the design of integrated block.
柴油机单轨吊技术规格书 一、设备使用条件 设备运行环境条件：煤矿井下；环境温度：-10 ～ +40℃；相对湿度：最大90%；适应于具有瓦斯等爆炸气体的工作环境，具有防爆功能。 二、设备名称数量 1、柴油单轨吊机车(10驱) 2、需求数量1套； 三、设备主要技术参数 （一）防爆柴油机单轨吊(10驱)主要技术参数 1、驱动轮数量：10驱驱动轮寿命不小于1500小时。 2、柴油机功率：≥130KW 工作寿命不小于12000小时（无大修）。 3、牵引力：≥275kN 制动力不小于牵引力的1.5～2倍（大于415KN～500KN）主泵和液压马达工作寿命均不小于6千小时。 4、启动方式：手动液压启动或风动打压启动。 5、耗油量：不大于229g/kWh。 6、适应倾角：±30°跟负载有关系。 7、驱动排列方式：可根据需求调节 8、驱动夹紧方式：中间平衡式 9、机车自重：约11.3吨。 10、水平转弯半径：≥ 4m。 11、垂直转弯半径：≥ 10m。 12、噪音水平：≤82dBA(距离4m )。 13、尾气排放温度：≤70℃。 14、安全保护形式：过压保护、温度保护、超速保护等多种保护形式。 15、制动距离：最大制动距离≤4米，采用弹簧加压，液压释放形式，制动力≥415KN。 16、驾驶仓应包含以下项目的预警和停机:
（1）柴油机冷却水温度； （2）柴油机机油压力； （3）柴油机机油温度； （4）液压油温度； （5）尾气排放温度； （6）速度保护； （7）瓦斯超限保护。 17、机车配备行车数据监视器，能够进行现场故障查询和数据地面分析。 18、电气防护等级不低于IP54。 四、技术要求 1、设备设计制造必须符合最新版《煤矿安全规程》、MT/T883-2000中华人民国-柴油单轨吊机车、矿用防爆柴油机技术规要求。 2、整机必须有矿用产品安全标志证书，各拉杆和主要受力部件必须进行无损探伤检查并提供探伤报告，应有拉杆的强度测试报告。 3、柴油机防爆形式采用板式隔爆。 4、具有前后照明大灯，闪烁红尾灯光照距离不低于100米。 5、防爆柴油机单轨吊在运输时必须具备驱动单元数量的转换（当驱动增加、减少时，厂家要根据机车的额定牵引力进行调节到额定值）。 6、运行速度0- 2.15 m/s，超速保护灵敏可靠，驱动轮与轨道的摩擦系数不低于0.4，具备机械超速保护功能。 7、单轨吊制动、泵、驱动、柴油机等关键部件，必须采用进口品牌设备部件配置。 8、机车必须具有自动和手动两套灭火系统，当主机温度达到一定温度后能够实现自动灭火功能。 9、设备整体结构紧凑，管线、控制阀组布置结构合理、整齐，运行可靠。 10、机车预留物联网数据通讯接口，能够接入矿井物联网系统，厂家负责联网升级改造，满足矿井自动化要求。
SDY-150型电缆拖挂单轨吊 （华矿配200米） 使 用 维 护 说 明 书 安徽盛泰绝缘电气有限公司
目录 一、 SDY-150型电缆拖挂单轨吊的用途及特点 二、 SDY-150型电缆拖挂单轨吊的主要技术参数 三、 SDY-150型电缆拖挂单轨吊的主要结构及工作原理 四、 SDY-150型电缆拖挂单轨吊的运输、安装和试运转 五、 SDY-150型电缆拖挂单轨吊的操作与使用 六、 SDY-150型电缆拖挂单轨吊操作注意事项 七、 SDY-150型电缆拖挂单轨吊的维护与保养 八、安全警告及配套件安全标志说明 九、一般故障分析及处理 十、 SDY-150型电缆拖挂单轨吊随机备件明细表 十一、SDY-150型电缆拖挂单轨吊随机工具 十二、随机备件、工具、技术文件目录 十三、SDY-150型电缆拖挂单轨吊配件明细表 十四、售后服务单
一、DSY-150型电缆拖挂单轨吊的用途及特点 在进行矿山井下作业时，大部分机械的电能是通过电缆传输的，随着机械的移位，电缆也要跟着移位，由于现在没有专用的井下巷道电缆拖运设备，电缆的拖运存在一定的困难。例如，采煤机械在进行煤矿井下采煤时，随着采煤机械在工作面切割落煤，采煤面不断地向前推进，采煤机械也不断地向前推进，而动力电缆也必须跟着拖移，直到整个工作面的煤采完为止。目前采煤工作面顺槽所有动力电缆的吊挂和拖运没有专用的吊挂和拖运机械设备，大多只是使用工字钢或槽钢焊接成简单的架子，悬挂在煤矿井下巷道内，动力电缆用铁丝捆绑在架子上，动力电缆的拖运靠人工或绞车，存在着动力电缆吊挂杂乱无章，拖运劳动强度大，作业不安全等缺点。 SDY-150电缆拖挂单轨吊（以下简称单轨吊）是用于煤矿井下综采工作面各种电缆高压胶管的吊挂、移动及回收的专用设备。该设备利用锚杆和链条吊挂在综采工作面运输巷道一侧的顶板下，将井下工作面设备的动力电缆和高压胶管铺挂在一系列带滑轮的工作小车上，使用油缸与四连杆组成的液压步进式推拉装置，利用工作面现有的乳化液泵站作动力，操作液压控制阀手把，实现电缆沿着顺槽的吊挂和移动。该电缆拖挂单轨吊的特点是： 1、工作面的动力电缆只需一次铺设，电缆的前后移动只需动作操纵阀手把，操作方便、灵活。 2、减少电缆移动次数，减轻工人劳动强度。 3、单轨吊的液压系统借用综采工作面的乳化液泵站为动力源，无需另设泵站，既节能又减少了设备空间。 4、采用推拉装置及刹车装置等自锁机构，保证设备使用安全、可靠。 5、采用先进、成熟的液压元件，设备故障率低。 6、设计新颖，操作简单、维护方便。 二、SDY-150型电缆拖挂单轨吊的主要技术参数 1、适用巷道倾角-------------------------------12°-18° 2、液压系统工作介质---------------------------乳化液 3、工作压力-----------------------------------15- 20 Mpa 4、推移油缸最大推力---------------------------80 KN 5、推移油缸行程-------------------------------600-900 mm 6、最大运行速度-------------------------------70 m/h

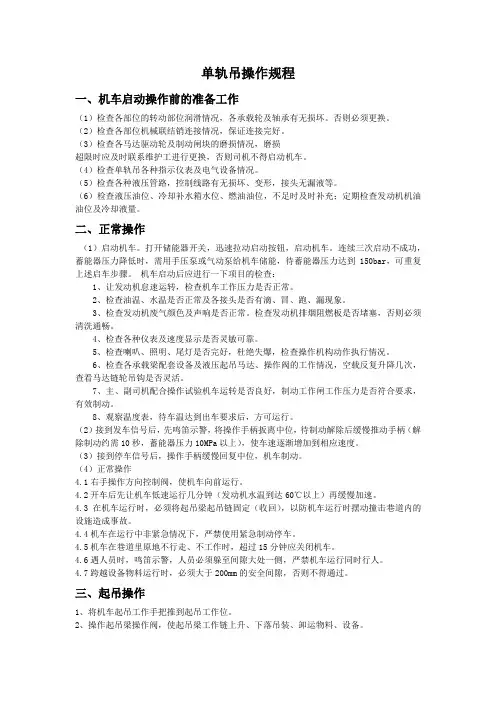

单轨吊操作规程 一、机车启动操作前的准备工作 （1）检查各部位的转动部位润滑情况，各承载轮及轴承有无损坏。否则必须更换。 （2）检查各部位机械联结销连接情况，保证连接完好。 （3）检查各马达驱动轮及制动闸块的磨损情况，磨损 超限时应及时联系维护工进行更换，否则司机不得启动机车。 （4）检查单轨吊各种指示仪表及电气设备情况。 （5）检查各种液压管路，控制线路有无损坏、变形，接头无漏液等。 （6）检查液压油位、冷却补水箱水位、燃油油位，不足时及时补充；定期检查发动机机油油位及冷却液量。 二、正常操作 （1）启动机车。打开储能器开关，迅速拉动启动按钮，启动机车。连续三次启动不成功，蓄能器压力降低时，需用手压泵或气动泵给机车储能，待蓄能器压力达到150bar，可重复上述启车步骤。机车启动后应进行一下项目的检查： 1、让发动机怠速运转，检查机车工作压力是否正常。 2、检查油温、水温是否正常及各接头是否有滴、冒、跑、漏现象。 3、检查发动机废气颜色及声响是否正常。检查发动机排烟阻燃板是否堵塞，否则必须清洗通畅。 4、检查各种仪表及速度显示是否灵敏可靠。 5、检查喇叭、照明、尾灯是否完好，杜绝失爆，检查操作机构动作执行情况。 6、检查各承载梁配套设备及液压起吊马达、操作阀的工作情况，空载反复升降几次，查看马达链轮吊钩是否灵活。 7、主、副司机配合操作试验机车运转是否良好，制动工作闸工作压力是否符合要求，有效制动。 8、观察温度表，待车温达到出车要求后，方可运行。 （2）接到发车信号后，先鸣笛示警，将操作手柄扳离中位，待制动解除后缓慢推动手柄（解除制动约需10秒，蓄能器压力10MPa以上），使车速逐渐增加到相应速度。 （3）接到停车信号后，操作手柄缓慢回复中位，机车制动。 （4）正常操作 4.1右手操作方向控制阀，使机车向前运行。 4.2开车后先让机车低速运行几分钟（发动机水温到达60℃以上）再缓慢加速。 4.3在机车运行时，必须将起吊梁起吊链固定（收回），以防机车运行时摆动撞击巷道内的设施造成事故。 4.4机车在运行中非紧急情况下，严禁使用紧急制动停车。 4.5机车在巷道里原地不行走、不工作时，超过15分钟应关闭机车。 4.6遇人员时，鸣笛示警，人员必须躲至间隙大处一侧，严禁机车运行同时行人。 4.7跨越设备物料运行时，必须大于200mm的安全间隙，否则不得通过。 三、起吊操作 1、将机车起吊工作手把推到起吊工作位。 2、操作起吊梁操作阀，使起吊梁工作链上升、下落吊装、卸运物料、设备。
