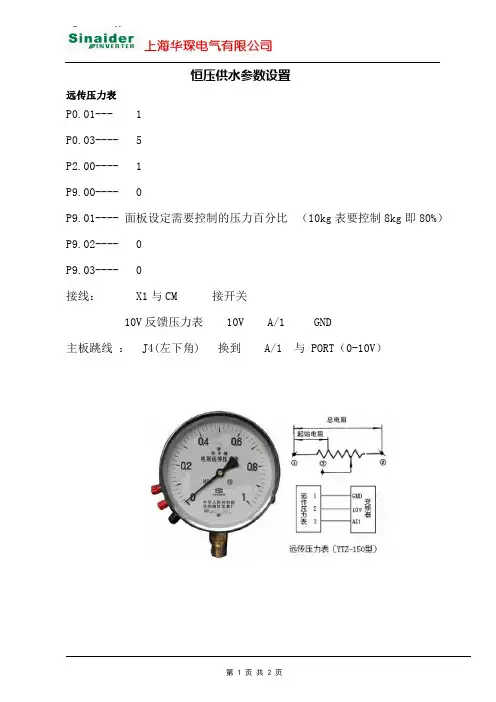

恒压供水参数设置
远传压力表
P0.01--- 1
P0.03---- 5
P2.00---- 1
P9.00---- 0
P9.01---- 面板设定需要控制的压力百分比（10kg表要控制8kg即80%）P9.02---- 0
P9.03---- 0
接线： X1与CM 接开关
10V反馈压力表 10V A/1 GND
主板跳线： J4(左下角) 换到 A/1 与 PORT（0-10V）
压力变送器
P0.01--- 1
P0.03---- 5
P2.00---- 1
P9.00---- 0
P9.01---- 面板设定需要控制的模拟量百分比（可手动调节到需要控制的压力后，翻动面板移位键检查此时模拟量值，再设置为PID目标值）
P9.02---- 1
P9.03---- 0
接线： X1与CM 接开关
0-20mA压力变送器 A/2 GND
需要变频器供电时 24V A/2 GND
主板跳线： J4(左下角) 换到 A/1 与 PORT（0-10V）
J2(右下角) 换到 A/2 与0-20mA
恒压供水PID参数？ 1、就一个MM430和一个0-10V的压力传感器，在变频器内做个PID能实现恒压供水吗？ 2、设置PID参数：P2200=1使能PID，P2253=2250是通过BOP面板给定值，真正的给定值是通过P2240来设定，那么P2240怎么设置？比如传感器压力要设定为80米或3MPa,那么P2240=多少？那要是当P2253=755.0通过模拟量大小来改变目标值，怎么理解和设置？P2264=755.1是反馈到模拟通道2，是不是把压力传感器接到模拟通道2就可以了？ 3、假设反馈压力传感器是0-20MA，那么P0756.1=2即表示反馈为电流信号，那要是传感器是0-10V的呢？ 4、用PLC的时候，也就是传感器反馈接到PLC模拟输入，PLC模拟输出再接到变频器的模拟输入和不用PLC，传感器直接反馈到变频器有什么区别？ 设置好参数后是不是启动变频器就可以了 最佳答案 1.可以。 2.你的0-10V的压力传感器对应的量程是H=10MPa（假设）如果设定压力要为3MPa，则P2240=30（3MPa/10MP*100%)要是当P2253=755.0通过模拟量大小来改变目标值，P2264=755.1是反馈到模拟通道,设置P7053[0][1]----P7061[0][1]必须相同，设置上述参数后把压力传感器接到模拟通道2可以 3.假设反馈压力传感器是0-20MA，那么P0756.1=2即表示反馈为电流信号，那要是传感器是0-10V的设P0756.1=1 4、用PLC的时候，P2200=0不使能PID，也就是传感器反馈接到PLC模拟输入，PLC模拟输出再接到变频器的模拟输入和不用PLC，传感器直接反馈到变频器区别是PID控制一个在PLC里，一个在变频器里 设置好参数启动变频器就可以了 目标压力控制在0.2MPa;用0-0.5MPa的压力变送器.设置如 下:P0757=4MA,P0758=0,P0759=20MA,P0760=100,P1000=1,P2200=1,P2240=40,P2251=0,P2253=2250,P2254=0,P2257=1 0,P2258=10,P2264=755.0,P2267=100,P2268=0,P2280=0.5,P2271=0,P2274=0,P2285=10,P2291=92,P2292=0,P2293=50.投入使用后发现系统振荡比较严重,直到出现F0002过压故障,请专家指导,我该如何设置才能使得系统稳定运行? 问题补充：经过反复观察,发现主要是采样压力波动过大引起,关小压力采样针阀后振荡有所减轻,请问在导压管处加一段直径较大的钢管是否能起缓冲作用,最终解决压力波动问题?
恒压供水技术方案文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
恒压供水技术方案 一、综述 1、概述：以变频器为核心的自动给水设备已经成为当下现代高楼自动供水设备的核心 设备。可以取代传统的高位水箱、气压罐供水，避免水质的二次污染，具有节能、操作方便、自动化程度高的特点。变频调速恒压供水设备可在生产生活用水、锅炉恒压补水、供暖系统、空调系统、定压差循环水、消防用水等方面直接应用。 2、特点： （1）高效节能； （2）可取代高位水箱或者水池，减少土建投资，避免水质二次污染； （3）采用恒压供水，大大提高供水品质； （4）延迟设备使用寿命，采用变频恒压供水，启动方式是软启动，对机械、电气设备冲击小，可大大延迟设备使用寿命，特别是机械设备。 （5）控制系统可根据客户需求配置人机管理系统、中文提示、中文监控操作，极大方便了客户的操作使用和设备维修； （6）全自动控制，无需人工干预； （7）具有完善的保护功能，变频器保护、欠电压保护、过电压保护、短路保护、过载保护、过热保护、缺相保护。 3、适用范围 （1）适用于自来水厂及加压泵站； （2）适用于住宅小区、宾馆、饭店及其它大型公共建筑的生活供水； （3）适用于大中型工矿企业的生产生活用水； （4）适用于居民住宅小区、宾馆、饭店、大型公共建筑和各种工矿企业的消防供水、生产供水； （5）适用于工矿企业恒压、冷却水工会和循环供水系统； （6）适用于热水供水、采暖、空调、通风系统的供水； （7）适用于污水泵站、污水处理中的污水提升系统； （8）适用于农田排灌、园林喷洒、水景和音乐喷泉系统； 二、工作原理
目录 1 摘要 (1) 1.1 引言 (1) 1.1变频恒压供水系统理论分析 (2) 1.1.1变频恒压供水系统的原理 (2) 1.1.2 变频恒压控制理论模型....................... 错误！未指定书签。 1.2恒压供水控制系统构成............................. 错误！未指定书签。 2 变频恒压供水系统设计................................. 错误！未指定书签。 2.1 设计任务及要求................................... 错误！未指定书签。 2.2 系统主电路设计.................................. 错误！未指定书签。 2.3 系统工作过程.................................... 错误！未指定书签。 3 器件的选型及介绍..................................... 错误！未指定书签。 3.1 变频器简介...................................... 错误！未指定书签。 3.1.1 变频器的基本结构与分类.................... 错误！未指定书签。 3.1.2 变频器的控制方式.......................... 错误！未指定书签。 3.2 变频器选型...................................... 错误！未指定书签。 3.2.1 变频器的控制方式.......................... 错误！未指定书签。 3.2.2 变频器容量的选择.......................... 错误！未指定书签。 3.2.3 变频器主电路外围设备选择.................. 错误！未指定书签。 3.3 可编程控制器() .................................. 错误！未指定书签。 3.3.1 的定义及特点.............................. 错误！未指定书签。 3.3.2 的工作原理................................ 错误！未指定书签。 3.3.3 及压力传感器的选择........................ 错误！未指定书签。 4 编程及变频器参数设置................................. 错误！未指定书签。 4.1 的接线图......................................... 错误！未指定书签。 4.2 程序............................................ 错误！未指定书签。 4.3 变频器参数的设置................................ 错误！未指定书签。 4.3.1 参数复位.................................. 错误！未指定书签。 4.3.2 电机参数设置.............................. 错误！未指定书签。总结.................................................... 错误！未指定书签。参考文献................................................ 错误！未指定书签。
ACS510/550恒压供水一拖三接线及调试一、变频器接线图 系统图参见ACS510手册P126、P127 二、参数设置及说明
此图的给定信号来自变频器内部 9902=>7(PFC控制宏)或15（SPFC控制宏） 9905=>电机额定电压 9906=>电机额定电流（选取三电机中最大值） 9907=>电机额定频率 9908=>电机额定转速 9907=>电机额定功率（选取三电机中最大值） 1002=>6（DI6） 1003=>1（FORW ARD） 1102=>7（EXT2） 1304=>如压力表是4~20mA，应设为4 1401、1402、1403=>31（PFC） 1601=>2（DI2） 4010=>19 4011=>定义内部给值 8117=>2（辅机数量） 8718=>自动切换间隔（>0才有效） 8120=>3 8123=>2（循环软启） 8127=>3（电机数量） 8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109
采用PLC控制的变频器一拖三恒压供水技术方案 1. 系统控制要求； 1.1 实现变频器一拖三控制并可手动/自动切换； 1.2自动状态运行时系统启动一台泵后，当压力无法达到设定压力时，系统自动启动第二台泵，当压 力还是无法达到设定压力时，系统自动启动第三台泵；当出口压力高于设定压力时应尽快切除掉一台 泵………或两台泵，直到满足设定压力为止。 1.3手动状态时，要求手动启/停每一台泵，用于检修及应急； 1.4 低液位时，停所有泵并声音及指示灯报警； 1.5 管网压力如果大于设定值上限，所有泵停，直至压力下降然后按设定重新逐一启动水泵。 1.6 三台泵均具备软启动功能。 电气原理图： 2. 设备选型： 2.1 PLC系统选型：选用台湾亚瑞电子（南京）有限公司生产的SR-22MRD 可编程控制器。该控制器具备14点DC输入，8点模拟量输入端口，模拟量输入端口为DC0—10V(精度为0.1V)；8点继电器输出（负载能力为：感性负载2A，非感性负载10A）。 2.2 压力变送器的选择：可选择三线制电压型压力变送器，带LCD数显表头。压力范围在 10Kpa-60Mpa。 2.3 液位开关选用供液电极型液位开关。
2.4 变频器：风机水泵型变频器。 3.电气控制原理及PLC程序说明： 3.1 电气控制原理图如图。3台水泵电机为M1,M2,M3。KM1,KM3,KM5分别控制三台泵工频运行；KM2,KM4,KM6分别控制三台泵变频运行。电路设计为互锁功能。每台泵均有热继电器作电机过载保护。QF1-4分别为变频器、泵主回路隔离开关。QF5为PLC及控制回路提供电源。SA为手动/自动切换旋纽，打到1位置启动PLC按设计程序自动运行；打到2位置为手动启动单台泵运行，用于检修、紧急状态下使用。HL3-HL8为运行状态指示。HL2为水箱位置报警指示。 3.2 PLC I/0地址及功能如图 3.3 程序文字简介： SA旋钮置于自动位置，PLC运行准备。当液位传感信号为1，如果压力信号<=2V，3号泵变频运行，1、2号泵工频运行补水；当压力信号<=2.5V, 1号泵工频、2号泵变频运行；压力信号〉=2.5V ,小于3V 时，1号泵变频运行。如果信号大于3V,将所有泵置零，即停止三台泵所有方式的运行，待压力下降重新逐一起动水泵运行。变频与工频切换时，考虑到电机中的残余电压，不能将电机立即切换到工频，而是延时一段时间，到电机中的残余电压下降到较小值，这个值保证电源电压与残余电压不同相时造成的切换电流冲击较小，故设置延时时间为700ms(可根据现场情况调节），之后接入工频。变频器设置为自由停车。 本程序关键部位功能块解读： 1. 程序开始采用TBLS功能块作为程序的启动与停止（包括急停），启动按钮定义为S置位信号。 停止按钮定义R端复位； 2 .大量采用&逻辑功能块，各条件均满足经过判断后用于输出； 3. 灵活使用反向器，例如变频器的一拖三功能和变频与旁路的切换均为反向器实现。压力传感器信号<2.5V且>2V,则由CMPR模块（模拟量比较器）引出一路至反向器1#，经过反向后控制1#变频输出为零，再经过一个反向器控制1#工频输出。所以变频器一拖三功能，变频与旁路的切换换都是通过反向器及其后接延时接通TRG模块实现。变频器的启/停控制也由三段压力信号约束(三段经比较后的压力信号接入或逻辑模块作为RS的置位信号，三路控制变频输出的反信号接入另一&逻辑模块作为RS复位端控制变频 器的启/停，由此实现变频输出的平滑切换。） 假如液位传感器信号为0，即：水满，程序置零，工频变频运行停止，输出为零，直到信号为1开始 补水。 SA置于手动位置可通过外围控制电路启动各台泵单独工频运行，便于检修与应急。 以下为编辑完成的程序界面：
PLC 控制恒压供水系统 国家职业资格全省统一鉴定 维修电工技师 （国家职业资格二级） 所在省市：江苏省常州市 摘要：本设计是针对居民生活用水 /消防用水而设计的。由变 频器、 PLC 控制系统，调节水泵的输出流量。电动机泵组由三 台水泵并联而成，由变频器或工频电网供电，根据供水 系统出口水压和流量来控制变频器电动机泵组之间的切换 及速度，使系统运行在最合理的状态，保证按需供水。采用 PLC 控制的变频调速供水系统，由PLC 进行逻辑控制，由 变频器进行压力调节。通过PLC控制变频与工频切换，实现闭环自动调节恒压供水。运行结果表明，该系统具有压力稳 定，结构简单，工作可靠操作方便等优点。
关 第一章概 述??????????????????????（1）1-1常的供水方式及恒 的??????????（1） 二、水的一般性原 ????????????????（1） 1-2PLC 、器控制的恒供水系方 案?????????（3） 二、方案特 点??????????????????????（3）四、型及目 的???????????????????（4） 硬件 ??????????????????????（6）二、器介 ?????????????????????（7）二、方 式??????????????????????（7）机速方案的比 ????????????????（9） 二、模供水系的
定?????????????????（10 ） 一、路介 ??????????????????????（11 ）三、入出元件与 PLC 地址照 表????????????（ 15） 程序????????????????????（17）???????????????????????? ?（ 20） 致 ???????????????????????? ?（ 21） 参考文 献???????????????????????（ 22 ）第一章概述 供水的一种典型方式是恒供水。恒供水使用器的速 功能通供水的水的速，以持供水始端力，使之保持相 的恒定，故又称恒供水。在供水以逐步渗透到各种行，品 种也从一的恒供水向多功能和高的、供水及能化控 制的方向展。 基于触摸屏和PLC 作控制器作速的恒供
目录 1 变频器恒压供水系统简介 (1) 1.1 变频恒压供水系统理论分析 (1) 1.1.1变频恒压供水系统节能原理 (1) 1.1.2 变频恒压控制理论模型 (2) 1.2 恒压供水控制系统构成 (3) 1.3 变频器恒压供水产生的背景和意义 (3) 2 变频恒压供水系统设计 (4) 2.1 设计任务及要求 (5) 2.2 恒压供水系统主电路设计 (6) 2.3 系统工作过程 (7) 3 器件的选型及介绍 (9) 3.1 变频器简介 (9) 3.1.1 变频器的基本结构与分类 (9) 3.1.2 变频器的控制方式 (9) 3.2 变频器选型 (10) 3.2.1 变频器的控制方式 (10) 3.2.2 变频器容量的选择 (11) 3.2.3 变频器主电路外围设备选择 (13) 3.3 可编程控制器(PLC) (15) 3.3.1 PLC的定义及特点 (15) 3.3.2 PLC的工作原理 (16) 3.3.3 PLC及压力传感器的选择 (16) 4 PLC编程及变频器参数设置 (18) 4.1 PLC的I/O接线图 (18) 4.2 PLC程序 (18) 4.3 变频器参数的设置 (22) 4.3.1 参数复位 (22) 4.3.2 电机参数设置 (22) 总结 (23) 参考文献 (24)
1 变频器恒压供水系统简介 1.1变频恒压供水系统理论分析 1.1.1变频恒压供水系统节能原理 供水系统的基本特性和工作点扬程特性是以供水系统管路中的阀门开度不 变为前提，表明水泵在某一转速下扬程H与流量Q之间的关系曲线f(Q)，如图1-1 所示。 图1-1供水系统的基本特征 由图可以看出，流量Q越大，扬程H越小。由于在阀门开度和水泵转速都不变的情况下，流量的大小主要取决于用户的用水情况，因此，扬程特性所反映的是扬程H与用水流量Q(u)间的关系。而管阻特性是以水泵的转速不变为前提，表明阀门在某一开度下，扬程H与流量Q之间的关系H J (Qu )。管阻特性反映了水泵的能量用来克服泵系统的水位及压力差、液体在管道中流动阻力的变化规律。由图可知，在同一阀门开度下，扬程H越大，流量Q也越大。由于阀门开度的改变，实际上是改变了在某一扬程下，供水系统向用户的供水能力。因此，管阻特性所反映的是扬程与供水流量Qc之间的关系H f (Qc )。扬程特性曲线和管阻特性曲线的交点，称为供水系统的工作点，如图中A点。在这一点，用户的用水流量Qu和供水系统的供水流量Qc处于平衡状态，供水系统既满足了扬程特性，也符合了管阻特性，系统稳定运行。图1-1为供水系统的基本特征。 变频恒压供水系统的供水部分主要由水泵、电动机、管道和阀门等构成。通
变频恒压供水的应用方案 一、前言 随着变频调速技术的发展和人们对生活饮用水品质要求的不断提高，变频供水设备已广泛应用于多层住宅小区生活及高层建筑生活消防供水系统。变频调速供水设备一般具有设备投资少，系统运行稳定可靠，占地面积小，节电节水，自动化程度高，操作控制方便等特点。但在实际应用中若选型及控制不当，不但达不到节能目的，反而“费电”。以下结合我们多年来的实践经验，对几种变频供水系统的应用及其控制方法进行介绍，供同行及用户在设计、改造、选型时参考。 二、一拖二变频供水方式（见图1） 适用一般小区恒压供水，特点：是无需附加供水控制盒，成本低。利用变频器本身内置的恒压PID 控制功能。就能达到2 台水泵循环启停功能。 三、带小流量循环软启动变频供水设备（如3+1 供水模式，见图2） 该类型设备在实际应用中较多，系统由水泵机组、循环软启动变频柜、压力仪表、管路系统等构成。变频柜由变频调速器，供水盒（PLC+AD 模块+DA 模块），低压电器等构成。系统一般选择同型号水泵2~3 台，以3 台泵为例，系统的工作情况如下： 平时1 台泵变频供水，当1 台泵供水不足时，先开的泵切换为工频运行，变频柜再软启动第2 台泵，若流量还不够，第2 台泵切换为工频运行，变频柜再软启动第3 台泵。若用水量减少，按启泵顺序依次停止工频泵，直到最后1 台泵变频恒压供水。 另外系统具有定时换泵功能，若某台泵连续运行超过24h 变频柜可自动停止该泵切换到下一台泵继续变频运行。换泵时间由程序设
定，可按要求随时调整。这样可均衡各泵的运行时间，延长整体泵组的寿命，防止个别水泵因长时间不工作而锈死。 当变频供水系统在小流量或零流量的情况下，比如在夜间用水低谷时，系统内的用水量很小，此时水泵在低流量下运行，会造成水泵效率大大降低，不能达到节能的目的，水泵功率越大用电越多。例如对300~1000 户的多层住宅小区或600 户左右的小高层住宅楼群（12 层以内）的生活用水系统，生活主泵功率一般在15kW 左右，系统的零流量频率fo 一般为25~35Hz 故在夜间小流量时，采用主泵变频供水效率较低。 这就涉用供水系统在小流量或零流量时的节电问题，一般可以采取4 种方案：a 变频主泵+工频辅泵；b 变频主泵+工频辅泵+气压罐； c 变频主泵+气压罐； d 变频主泵+变频辅泵。从节能、投资角度看第4 种方案更为适宜，该方案即在原变频主泵基础上，再配备1~2 台小泵专用在夜间或平时小流量时变频供水，一般选择小泵流量为3~6m3/h，居民区户数越多，流量可适当选择大些。小泵功率一般为1.5~3kW，小泵的扬程按主泵的扬程或略低扬程即可。 四、深水井变频供水设备
摘要 本设计是专门对日常用水而设计的恒压供水控制系统。根据国内外的研究现状以及系统的控制要求，制定出了一套适合此系统的控制方案。控制方案中，硬件设计主要对可编程控制器（PLC）机型、变频器机型以及电机泵组的机型做出了选择，同时还对系统的输入输出点进行了规划和分配。在软件设计部分，针对控制要求画出了系统的流程图，并且还对每一部分的流程图进行了功能的解释，使读者能更加轻松的了解整个系统的软件设计情况。在此课题中，还采用了MCGS组态软件，对控制系统进行监视与模拟运行，很直观的再现了现场的实际情况。最后，还对整个系统进行了运行调试，运行结果表明该系统具有水压稳定、硬件组成简单、运行可靠和操作方便等优点。 关键词：恒压供水；可编程控制器；变频器；组态软件
Abstract This design is specially designed for water constant pressure water supply control system. According to the requirements of the current research at home and abroad and the system control, develop a set of control scheme suitable for the system. In the control scheme, the hardware design is mainly to the programmable logic controller (PLC) model , frequency converter and motor pump set model made a choice, but also on the system input and output points of planning and allocation. In software design part, according to draw the flow chart of the system, and the required control and flow chart of every part of the function of explanation, so that readers can more easily understand the software design of the whole system. In this topic, also adopted the MCGS configuration software, to monitor and control system’s simulate, intuitive reproduce the actual situation of the scene. Finally, the debugging of the whole system running, the results on the surface of the system has stable pressure, simple structure, reliable operation and convenient operation. Key words: Constant pressure water supply；Programmable logic Controller；Inverter；Configuration software
安邦信AM300变频器供水参数表 F0.04=1 端子COM 与X1短接启动变频器 F0.02=30 加速时间 如启动过程中出现过流报警现象请加大此值 F0.03=30 减速时间 F0.05=5 PID 控制设定 闭环控制 F0.07=50 上限频率 F0.08=30 下限频率 F4.01=1 P 型机 F9.01= 键盘预置PID 给定 压力设定（100%对应压力表满量程）1Mpa （10公斤）压力 设定值40，则设定压力为4公斤 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。 安邦信G7-P7系列变频器供水参数表 F9= 给定压力值（0—50对应压力表压力） F10= 1：外部端子0（本机监视） 3：外部端子1（远程监视） F11=0 本机键盘/远控键盘 F17= 下限频率，休眠启动模式下为休眠频率 F76= 运行监视功能选择 0：C00输出频率/PID 反馈 1：C01参考频率/PID 给定 6：C06机械速度（PID 模式下变频器输出频率） F80=1 PID 闭环模式有效 F87=4 比例P 增益 F88=0.2积分时间常数Ti F114= 休眠时间，10秒，0表示休眠关闭 F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。需根据现场情况自行调整 F116= 0：G 型机 1：P 型机 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。
恒压供水系统方案
恒 压 供 水 案2013年5月
目录 一、企业供水系统问题分析 (1) 1.1、原有供水系统配置 (1) 1.2、原系统存在的问题分析 (3) 二、解决方案 (5) 2.1、方案要点 (5) 2.2、控制原理 (5) 三、设备和工程量清单 (8) 四、施工计划 (9) 五、售后服务 (9)
一、企业供水系统问题分析 1.1、原有供水系统配置 贵司原有供水系统，拥有****给水泵(图1-1)，实际应用过程中，基本上****即可满足需求。每台水泵吸水管终端未安装底阀，改用储水槽利用虹吸原理来达到吸水效果，虽然初期投入成本较高但运行稳定性高于底阀。每台水泵出水口均安装了管道减震器、闸阀和止回阀管径均为DN150，汇入主管道（DN300）。水泵动力控制柜3只，每只负责控制2台水泵，初期安装的变频器已经损坏现已改为工频运行。供水管道安装电磁流量计、压力表等检测仪表。具体参数如（表1-1） 表1-1 供水系统设备及参数列表
图1-1 供水系统图
1.2、原系统存在的问题分析 经贵司工程师介绍和现场勘察，原有供水系统存在以下问题，经过我司工程技术人员分析，其原因如下： ?水表计量精确度 贵司采用人工抄表的方式，统计各个厂区用水量和总供水量，各个厂区用水量与总供水量误差较大； 原因在于：人工抄表本身存在时间上误差；贵司总表流量计与工况不匹配，且维护不到位； ?水表损坏率较高 各厂区水表的损坏频率较高； 原因在于：总表流量计与工况不匹配，而且维护不到位； ?流量计不匹配而且维护不到位 贵司总供水管侧安装的流量计为6MPa，而日常使用压力远远低于该参数，而且贵司水质较差，探头很长时间未维护；
水低峰期，水的供给量常常高于需求量，出现水压升高供过于求的情况，此时会造成能量的浪费，同时还有可能造成水管爆裂和用水设备的损坏。传统调节供水压力的方式，多采用频繁启／停电机的控制和水塔二次供水调节的方式，前者产生大量能耗的，而且对电网中其他负荷造成影响，设备不断启停会影响设备寿命；后者则需要大量的占地与投资。且由于是二次供水，不能保证供水质的安全与可靠性。而变频调速式的运行十分稳定可靠，没有频繁的启动现象，启动方式为软启动，设备运行十分平稳，避免了电气、机械冲击，也没有水塔供水所带来的二次污染的危险。由此可见，变频调速恒压供水系统具有供水安全、节约能源、节省钢材、节省占地、节省投资、调节能力大、运行稳定可靠的优势，具有广阔的应用前景和明显的经济效益与社会。§1.2 设计目的《机电一体化系统设计》课程设计是大学生在完成《机电一体化系统设计》等专业课学习后进行综合性实践性教学环节，总的目的是在老师的指导下使学1生通过课程设计对所学课程理论知识进行一次系统的回顾检查复习和提高并运用所学理论通过调研设计一个机电控制方面的课题受到从理论到实践应用的综合训练，培养学生独立运用所学理论解决具体问题的能力具体有以下几点：1、通过检索查阅运用有关手册、标准及参考资料，培养起学生检索查阅资料、使用资料的方法和能力。2、通过回顾查阅课程理论知识、运用所学的基础课专业技术课和专业课知识，培养学生根据实际问题正确设计总体方案分析具体问题、进行工程设计的能力。3、本例综合了PLC 在多方面的应用，既有开关量I/O 也有模拟量I/O；既有PID 调节的典型应用，又有复杂的逻辑控制。另外本例中使用的三菱的变频器使电机实现软启动控制。通过一系列的学习，查找资料使得我们学到的知识加以巩固。§1.3 PLC 的历史及发展趋势§1.3.1 PLC 的历史20 世纪60 年代中期，美国通用汽车公司（GM）为适应生产工艺不断更新的需要，提出了一种设想：把计算机的功能完善、通用灵活等优点和继电控制系统的简单易懂、操作方便、价格便宜等优点结合起来，制成一种通用控制装置，并把计算机的编程方法和程序输入方式加以简化，采用面向控制过程、面向问题的语言编程，使不熟悉计算机的人也能方便地使用。美国数字设备公司（DEC）根据这一设想，于1969 年研制成功了第一台可编程序控制器PDP-14，并在汽车自动装配线上试用获得成功。这项新技术的成功使用，在工业界产生了巨大影响。从此，可编程序控制器在世界各地迅速发展起来。1971 年，日本从美国引进这项新技术，并很快研制成功了日本第一台可编程序控制器DCS-8。1973～1974 年原西德和法国也研制出了他们的可编程序控制器。我国从1974 年开始研制，1977 年研制成功了以一位微处理器MC14500 为核心的可编程序控制器，从并开始工业应用。1969 年出现第一2台PLC，经20 多年的发展，PLC 已经发展到了第四代。其发展过程大致如下：第一代在1969-1972 年。这个时期的产品，由中小规模集成电路组成，存储器为磁芯存储器。其功能也比较单一，仅能实现逻辑运算、定时、计数等功能。典型产品有：美国DEC 公司的PDP-14，日本富士公司的USC-4000，日本立石（OMRON）公司的SCY-022 等。第二代在1973-1975 年。这个时期的产品已开始使用微处理器作为CPU，存储器采用半导体存储器。其功能上有所增加，能够实现数字运算、传送、比较等功能，并初步具备自诊断功能，可靠性有了一定提高。典型产品有：美国歌德公司的MODICON184、284、384 系列，原西德西门子的SYMATIC S3、S4 系列，日本富士的SC 系列等。第三代在1976-1983 年。这个时期，PLC 进入了大发展阶段，美国、日本、原西德各有几十个厂家生产PLC。这个时期的产品已采用8 位和16 位微处理器作为CPU，部分产品还采用了多微处理器结构。其功能显著增强，速度大大提高，并能进行多种复杂的数学运算，具备完善的通讯功能和较强的远程I/O 能力，具有较强的自诊断功能并采用了容错技术。 §1.3.2 PLC 的发展趋势由于工业生产对自动控制系统需求的多样性，PLC 的发展方向有两
关键字：恒压供水设备，变频恒压供水设备，恒压给水设备，无塔变频恒压供 水设备，恒压供水系统，恒压供水方式，恒压供水设备原理，恒压供水设备原 理图，恒压供水设备图片 长沙华振泵业有限公司位于浏阳永安制造产业园，是湖南区内最大的成套供水设 备生产厂家，拥有一批高素质、经验丰富的技术人才及管理人员，自上个世纪九十 年代成立以来，一直致力于二次加压供水设备的智能化研究，十几年的生产安装经 验，造就迪慧优良品质，先后荣获自治区优质产品及重合同守信用企业称号，华振 公司正以全新高科技产品结构，完善的售后服务，打造供水行业中智能化控制的优 质品牌。 恒压供水设备问题的提出 水已经成为中国21世纪的热点问题，水有其自然属性，它既是一种特殊的、 不可替换的资源，又是一种可重复使用、可再生的资源；水又有其经济和社会属性， 不仅工业、农业的发展要靠水，水更是城市发展、人民生活的生命线。 恒压供水设备技术其节能、安全、供水高品质等优点，在供水行业得到了广泛 应用。恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化（实际上为 供水管网的压力变化）自动调节系统的运行参数，在用水量发生变化时保持水压恒 定以满足用水要求是当今先进、合理的节能型供水系统。在实际应用中如何充分利 用变频器内置的各种功能，对合理设计变频器调速恒压供水设备，降低成本、保证 产品质量等有着重要意义。 供水模式 本方案选用我公司新一代智能数控变频恒压供水设备，恒压按需调流，根据不 同时段用水量智能选择水泵台数，节能的同时也让用户喝到符合国家卫生标准的饮 用水。供水示意图为： 用户
变频器结构电路图 主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。变频器结构图如图所示。 图.变频器结构图 变频器的配线 1、主回路端子台的配线图如图所示。 图.变频器配线图 2、控制回路端子 （1）控制回路端子图
任务4：全自动恒压供水系统 该任务（课题）来自2006年校企合作单位宜兴金燕自动化有限公司和我院合作设计中水处理恒压供水系统。该系统投入运行后，该企业典型先进可操作项目就成为本课程的教学内容，并且聘该公司负责人周其华工程师担任该项目的现场教学指导教师。该任务由上位机组态MCGS监控，下位机为PLC，由PLC 采集压力传感器信号，驱动变频器按照要求进行工作。 任务目的： 1．全自动恒压供水控制工程的要求 2．掌握全自动恒压供水控制工程的动画连接及数据库操作 3．掌握全自动恒压供水控制流程的编写及功能调试 4．掌握全自动恒压供水控制工程数据处理的方法 5．掌握全自动恒压供水设备组态方法 6．全自动恒压供水控制工程总体报告（实训报告） 1 全自动变频恒压供水电气控制系统介绍 虽着社会的发展和进步，城市高层建筑的供水问题日益突出、一方面要求提高供水质量，不要因为压力的波动造成供水障碍；另一方面要求保证供水的可靠性和安全性在发生火灾时，能够可靠供水。 对供水系统进行控制，是为了满足用户对流量的需求，所以流量是供水系统的基本控制对象。但流量的测量比较复杂，考虑到在动态情况下，管道中某一点水压p的大小与供水能力和用水流量之间的平衡情况有关。如果以安装压力表的位置作为分界点，把压力表之前的流量称为供水流量（Q1 ），压力表之后的流量称为用水流量（Q2 ）。则：如Q1>Q2，则p>0 ；如Q1 英威腾CHF100系A列变频器，要求：PID恒压控制，压力保持2KG，用4-20mA电流反馈，控制线怎么接，参数如何设置 二线制接线：AI2、+24V, J16跳线到导流端子 参数设置： P0.01=1 (外部信号控制启动、停止，启动端子指令通道) P0.04=50 (上限频率) P0.05=10-20(下限频率) P0.07=6 (PID控制设定) P0.11=加速时间 P0.12=减速时间 电机参数电机功率额定电流等 P9.00=0 P9.01=40%（传感器压力量程0.6MPA） P9.02=1 P9.04=1.0KP(比例增益) P9.05＝o.5S(积分增益) (如果压力波动较大、适当调大) 适当调节比例增益和积分增益可调节压力变化的快慢 压力变送器选型要点： 1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。 2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性，那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命. 3、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度，温度的影响。但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5%. 4、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在超出温度补范围时，可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作，变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出，一是零点漂移；二是影响满量程输出。如：满量程的+/-X%/℃，读数的+/- X%/℃，在超出温度范围时满量程的+/-X%，在温度补偿范围内时读数的+/-X%，如果没有这些参数，会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。 5、需要得到怎样的输出信号： mV 、V、 mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号。是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备，采用mA输出的变送器最为经济而有效的解决方法，如果需要将输出信号放大，最好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号，最好采用mA级输出或频率输出。如果在RFI或EMI指标很高的环境中，除了要注意到要选择mA或频率输出外，还要考虑到特殊的保护或过滤器。(目前由于各种采集的需要,现在市场上压力变送器的输出信号 水泵恒压供水方案 一.泵房供水电机一般以恒定速度运行,用大小泵切换或调节 进出水阀的方法调节水压及流量,以满足各种不同的需求.这种低效率控制流量的方法,不能满足实际工作要求,由于工作中水量变化,可能使平均水压升高,一方面造成不必要的能量消耗还会使管网因较大的压力冲击,使管网破裂;另一方面使水压不稳,影响供水品质. 二.采用变频恒压供水自动化控制的特点: 1.节省电能,降低能源消耗,能24小时维持恒定压力,并根据 压力信号自动启动备用泵,无级调整压力,供水质量好,与 传统供水相比,不会造成管网破裂及水龙头共振现象. 2.启动平滑,减少电机水泵的冲激,延长了电机及水泵的使 用寿命,降低了维修成本,避免了传统供水中的水锤现象. 3.变频恒压供水保护功能齐全,运行可靠,具有欠压,过压, 过流,过热等保护功能.可根据用户需要,选择各种附加功 能. 三.供水工况 目前通过二台45KW,二台15KW的水泵(一用一备),工艺要求水压为5Mpa。主要考虑节能及自动化的要求,内置自动节能,PID,简易PLC及通讯接口等功能,可以 方便与PLC,现场总线进行通讯,方便操作及监控,同时可以方便地与压力传感器连用。 四、恒压供水原理 当供水系统阻力一定时,水泵转速的变化,将会改变供水系统的压力和流量。如图1所示,当水泵转速由N1提升到N2时,由于阻力曲线R不变,水泵工况由A点移到B点。则流量由Q1提升到Q2,同时扬程也由H1提升到H2。系统阻力不变时,只需调节电动机的转速,即可改变流量与扬程。 H R H2 N2 P=QⅹHⅹr/102ⅹn (1) H1N1 B P:水泵工况点的轴动功率(KW) H0 A Q:水泵工况点的水压或流量(m3/s ) Q1 Q2 Q H:水泵工况点的扬程(m) r:输出介质单位体积重量(Kg/m H0 ( 图1 ) n:水泵工况点的泵效率(%) 根据离心泵的公式 (1)和水阻力特性曲线,我们可以知道,在水阻特性一定时,调速N与流量Q、 扬程H、轴功率P之间的关系式为: Q2/Q1=N2/N1 (2) H2/H1=(N2/N1)2 P2/P1=(N2/N1)3恒压供水参数如何设置
