丽水职业技术学院
机电信息分院
毕业设计
旭日小区恒压供水系统
学生学号：080XXXXX
学生姓名：XXXX
导师姓名：叶XX
班级机电0XXX 专业名称机电一体化技术提交日期 201X年X月XX日答辩日期 201X年X月XX日
201X年5月
丽职院机电信息分院毕业设计
摘要
随着经济的发展，人们对供水质量和供水系统可靠性的要求不断提高，现今能源的紧缺，利用先进的自动化技术、可编程控制技术、通讯技术和计算机技术，设计出高性能、高效率、能适应不同领域的可靠性高的恒压供水系统成为必然的趋势。
本论文从节约能源的角度出发，提出多种不同的控制方案，最后通过方案间的比较和针对现今社会的调查确定选用变频器与PLC实现恒压供水系统控制的方案。论文具体介绍恒压供水系统的控制原理及PLC控制系统，给出了PLC控制系统的硬件和软件设计。系统主要控制目标是泵站总管出水压力，在用户端的检测机构反馈数值与系统给定值进行比较，其差值经PID运算处理后发出控制指令，使变频器变频，调整运转电机数量或或改变电机运转速度，从而达到总管供水压力在给定的范围内。
关键字：变频调速、恒压供水、PLC、MCGS
1
旭日小区恒压供水系统设计
目录
第一章绪论 (3)
1.1城市供水的需求 (3)
1.2恒压供水系统设计的目的和意义 (3)
1.3设计的任务及要求 (3)
第二章系统的方案选择 (4)
2.1系统控制方案选择 (4)
2.2恒压供水系统 (4)
2.3变频调速节能原理 (5)
第三章系统控制回路设计 (5)
3.1主电路设计 (5)
3.2控制电路设计 (5)
3.3 其他回路设计 (6)
第四章元器件的选型 (6)
4.1.PLC选型 (6)
4.2变频器的选型 (6)
4.3模拟量模块的选择 (6)
4.4 压力变送器的选型 (6)
4.5触摸屏的选型 (7)
4.7原件表 (7)
第五章元气件的接线图 (8)
5.1 PLC接线图 (8)
5.2变频器接线图 (8)
5.3 模拟量模块接线图 (8)
第六章PLC控制及编程 (9)
6.1 PLC控制流程图 (9)
6.2 I/O地址分配表 (9)
6.3编程及程序介绍 (11)
第七章组态 (14)
7.1 MCGS组态 (14)
第八章总结 (16)
致谢 (17)
参考文献： (18)
附录1 恒压供水系统程序 (19)
附录2 电气原理图 (29)
2
丽职院机电信息分院毕业设计
第一章绪论
1.1城市供水的需求
随着我国城市和工业化进程的加快，城市供水面临着缺水与水环境恶化双重压力，还存在着浪费、低效用水及管理落后现象。长期以来区域供水都是有市政管网经过二次加压和水塔、高位水池等设施来实现。由于用户用水有着季节和时间段的明显变化。普通的供水方式就不能满足供水需求，从而造成各种资源的浪费。
1.2恒压供水系统设计的目的和意义
随着电力技术的发展，以变频调速为核心的智能供水控制系统取代了以往高位水箱和压力罐等供水设备。智能供水有三方面的特点：一起动平稳，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；二由于泵的平均转速降低了，从而可延长泵和阀门等元件的使用寿命；三可以消除起动和停机时的“水锤效应”。其稳定安全的运行性能、简单方便的操作方式、以及齐全周到的功能，将使供水实现节能和节省人力，最终达到高效率的供水的目的。
1.3设计的任务及要求
本设计的任务是在原有供水不变的基础上配备PLC和变频器等现今运用最为广泛的先进技术，在用水需求量改变时，变送器根据管网压力，把数值传送给PLC，PLC经过PID 运算与设定值进行对比，来增减或调整电机投运台数和转速，从而能达到智能供水的目的。设计中给出详细的设计方案，及方案设计的数据、PLC程序、外部线路连接图和硬件的选型。
系统控制要求：
1、对三台变频泵根据反馈值进行控制，及加减泵或改变单台泵的运转速度。
2、在用水量相对较少的时间段采用辅佐泵供水，停止其他水泵工作。
3、可手动/自动两个档位相互切换，相互间互不干扰。
3
旭日小区恒压供水系统设计
第二章系统的方案选择
2.1系统控制方案选择
目前普遍而言小区供水主要采用水泵、水塔、高位水箱等，这些供水方式存在着严重的浪费现象。比如水泵，就是直接用水泵把水源输送到用户单元，此方法操作简单，但是非常繁琐。每次用水都必须去开启水泵。
水塔，就是先用水泵把水抽到高处，然后利用水的压力供水，和直接用水泵供水有了进一步提高。但是这种方法把水经过两次输送。输送过程中不可避免的造成二次污染，影响居民健康。所以这种方法不可取。
高位水箱——采取这种方法不但达到了高层楼房用户不因城市水管压力减小而用不到水的目标，也尽量避免了水源的二次污染。可它的投资成本价高。居民负担加重，所以不可取。
综合上述方案，恒压供水系统就凸现而出。结合小区用水特点和经济效益，恒压供水就是不二的选择。下面就具体介绍一下此系统。
2.2恒压供水系统
系统的控制方式如图2-1恒压供水控制系统总图。系统由PLC作为主站，变频器、触摸屏作从站组成。触摸屏上可显示系统当前的工作情况和各项数值，也可进行简单的数字量操作，如手动控制时进行各泵的手动开关控制(详细信息见第七章)。变频器只作为执行机构，它与PLC进行数据传输，以及反馈信息给PLC。在控制系统中还有变送器，它只进行模拟量传输，反馈各管路压力当前值。
图2-1 恒压供水控制系统总图
4
丽职院机电信息分院毕业设计
2.3变频调速节能原理
1、从水泵的工作效率
不是变频供水的水泵功率不随供水需求变化而变化。我们来做个计算：以一台1KW的水泵电机工作12小时。不变频时需用电12KWh。变频调速供水除12小时都是需求量大则为12KWh，但12小时不可能全是用水高峰期，所以在一些用水相对较少的时候，变频调速就体现出来了。
2、从电机的使用寿命看
水泵电机如果都是在没有保护的状态下启动停机，在启动过程中由于电机加速过程十分急剧，这样很容易产生“水锤”效应。“水锤效应”极具破坏性，压强过高，将引起管子爆裂；反之，压强过低有会导致管子的瘪塌。此外，“水锤效应”还可能损坏阀门或其他元部件。这对电机的使用寿命有严重的影响。而采用变频器调速后，可以通过对电机启动时间上控制来延长启动时间，使电机加速时间延长。在停机过程中，同样可以对电机降速时间延长，从而彻底消除“水锤效应”。在停机过程中，由于采用延长加速减速时间，使得水泵叶片承受压力减小；轴承磨损减小。所以，采用了变频调速以后，水泵电机的寿命将大大延长。
第三章系统控制回路设计
3.1主电路设计
在设计主电路时，采取电机启动保护器QM来保护电机。电机启停均有PLC控制，在电机变频调速时，同时接通变频器和变频电机，根据水压进行变频调速或增泵减泵处理。系统详细控制见附录2《电气原理图》。
3.2控制电路设计
控制电路是控制系统的大脑，它操控着控制系统的所有动作机信号处理。在设计上因对某些不能同时接通的电路部分进行双重互锁(即机械与电气互锁)，以保证电路的正常运行。在模拟量处理中，为此加上了A/A1安全隔离栅，以保证模拟信号的准确安全传输。具体接线图见附录2《电气原理图》。
5
旭日小区恒压供水系统设计
3.3 其他回路设计
在电路设计中，常常一个主电路很难完成系统的控制，所以在设计中添加了辅助回路。辅助回路在系统中作辅助用，但又不能缺少。辅助回路包括一个控制变压器和两个电源开关。变压器输出的电压为220V，供控制电路使用；两个开关电源分别供给PLC输入输出和模拟量回路。详细的分配见附录2《电气原理图》。
第四章元器件的选型
4.1.PLC选型
PLC具有可靠性高，抗干扰能力强、配套齐全，功能完善，适用性强、易学易用、系统的设计、建造工作量小，维护方便，容易改造、体积小，重量轻，能耗低等特点。
在本设计中，需13点输入，15点输出。西门子PLCcpu224(14DI/10DO)，输入点满足要求，输出点不满足；cpu226(24DI/16DO)输入输出都能满足要求。故此次设计选择西门子PLCcpu226(24DI/16DO)。
4.2变频器的选型
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素、过流/过压/过载保护等功能。
本次设计中选选用斯耐德ATV21风机泵用变频器。此系列有可变转矩泵和风机应用锁必需的所有功能：PI调节器，预置PI；自动重启动，可在运行时恢复；变频跳跃；过载检测与欠载检测等功能（具体说明及参数设置可见ATV21用户手册）。
4.3模拟量模块的选择
设计中有压力模拟量的运算，按要求有四个模拟量输入，而对变频器要进行输出控制，所以需要一位输出。故选择西门子EM235模拟量模块。
4.4 压力变送器的选型
为了使供水系统更加准确的完成供水任务，在选择压力变送器就变的十分重要。经过各
6
丽职院机电信息分院毕业设计
品牌之间的对比，这里选择罗斯蒙特压力变送器。
4.5触摸屏的选型
因为各种品牌的触摸屏一般都有自己的软件，在选择上有一定的限制。本次设计选择昆仑通态研发的人机界面TPC7062K。本次软件为组态软件。
4.7原件表
电气元件表根据电气原理图进行选择，详细资料见表4-1硬件明细表：
序号名称代号
1 主断路器QF1
2 控制变压器断路器QF2
3 一号泵电机保护启动器QM1
4 二号泵电机保护启动器QM2
5 三号泵电机保护启动器QM3
6 辅佐泵电机保护启动器QM4
7 一号电机接触器KM1
8 二号电机接触器KM2
9 三号电机接触器KM3
10 辅佐电机接触器KM4
11 中间继电器KA1-KA15
12 熔断器FU1--FU7
13 熔断器FD1--FD2
14 急停按钮SJ1
15 普通按钮SB1~SB6
16 指示灯HL1-HL2
17 声光蜂鸣器HA
18 电流互器TB1-TB3
19 开关电源A/D1-A/D2
20 进线电抗器TC
21 控制变压器TK
22 变频器V/F
7
旭日小区恒压供水系统设计
23 可编程控制器（CPU）PLC-CPU
24 模拟量输入模块PLC-2
25 解摸屏TPC7062K
26 信号隔离安全栅A/A1-A/A4
27 通讯电缆MPI
表4-1 硬件明细表
第五章元气件的接线图
5.1 PLC接线图
在PLC的输出端，本设计采用了中间继电器，为防止回路因回流电压而损坏PLC。PLC 供电采用220V交流点，电源输入均采用熔断器保护。具体接线图见附录2《电气原理图》。
5.2变频器接线图
因变频器不能对电机进行过载保护，所以每台电机都接入热继电器。见附录2《电气原理图》。
5.3 模拟量模块接线图
模拟量的准确输入是这个系统的重要数据组成部分，所以在模拟量这块加了安全隔离栅A/A1。起模拟量保护及PLC保护作用。实际接线见附录2《电气原理图》。
8
丽职院机电信息分院毕业设计
第六章PLC控制及编程
6.1 PLC控制流程图
控制顺序流程图如图6-1所示，
图6-1 顺序控制流程图
6.2 I/O地址分配表
在编写程序之前，先规定程序中需要的软件地址表，在以下表格中罗列出本次设计的I/O地址分配表如表6-1。
9
旭日小区恒压供水系统设计
10
功能 外部原件 内部地址 功能 内部地址 急停 SJ1 I0.0 储水罐液位上限 VD500 系统开机 SB1 I0.1 储水罐液位下限 VD510 系统停机 SB2 I0.2 总管压力上限 VD520 报警消音 BJ I0.3 总管压力下限 VD530 变频器故障信号 I0.4 总管压力高报 VD540 变频器过流信号 I0.5 总管压力过高报警停机
VD550 辅助回路报警 I0.6 总管压力低报 VD560 _1手动/_0自动 I0.7 总管压力过低报警停机 VD570 手动控制辅佐泵 I1.0 变频器故障报警停机
VD580 手动减泵 I1.1 总管压力 VD300 手动增泵 I1.2 一号变送器压力 VD310 液位上限 I1.3 二号变送器压力 VD320 液位下限
I1.4 三号变送器压力 VD330
手动给定功率功率
VD1600 变频器运行/停止 Q0.0 总管 AIW0 变频器故障复位
Q0.1 一号变送器 AIW2 1#变频 Q0.2 三号变送器 AIW4 2#变频 Q0.3 PID 开始 VB100 3#变频 Q0.4 变频频率 VW114 1#工频 Q0.5 输出控制值 AQW0 2#工频 Q0.6 手动增减泵 VB10 3#工频 Q0.7 顺序控制 VB11 辅佐泵 Q1.0 功率给定 VD1000 总管电磁阀 Q1.1 输出速度 VD1100 总管流量开关 Q1.2 输出频率 VD1200 报警输出 Q1.3 输出力矩 VD1300 备用 Q1.4 输出电流 VD1400 报警指示灯(红) Q1.5 输出功率 VD1500 工作指示灯
Q1.6 PID 手动自动 M0.3 开机条件 M0.5 增泵延时 60s T37 自动运行标志 M10.0 减泵延时
60s
T38
开机脉冲
SM0.1
表6-1 软件地址分配表
丽职院机电信息分院毕业设计
11
6.3编程及程序介绍
恒压供水程序分为：主程序、档位控制子程序(DWKZ_K)、手动档子程序(SD_KZ)、自动档子程序(ZD_KZ)、自动档运行泵增减控制子程序(VB11_K)、报警子程序、变频器数据转换子程序以及模拟量处理子程序。其中还有库和向导。详细程序见附录1。以下就针对本次程序作简单的说明(以下程序说明时均用程序缩写)。
1、 主程序中有指令为PID 运算指令。
还有网络2、3、4、5为MODBUS 指令，此指令主要作用就是于变频器通讯用的。
2、 以下为报警程序，在储水罐液位不足、总管压力超标等信号发生时，
触发报警程序。
3、 网络13
为泵变频运行程序，当泵变频运行时自动接通变频器。
4、 当系统切换到手动档时，复位自动运行标志，意为切断所有自动运行的程序。并复位顺序控制。
旭日小区恒压供水系统设计
12
此程序为手动挡开机初始化，复位手动挡各单元。
当然自动档时，只要置位自动运行标志可以了。
5、
手动档时，可以手动控制辅助泵的开关。此时，有两个按钮进行增泵和减泵。
增减泵都是字节增减指令，根据字节增减改变VB10(手动增减泵)的数值，然后根据步进阶梯指令进行顺序控制。
6、 当系统自动运行时，主程序调用SD_KZ 和VB11_K 。自动运行时，根据变送器读取数
值进行系统控制。当单台泵变频运行在最大频率超过3
分钟时，进行增泵程序
反之，当单台泵变频运行在最小频率超过3
分钟时，进行减泵程序
增减泵都有相对的延时，这在程序中都有定时器进行延时控制。
7、 在自动档时，泵的增减主要靠VB11(顺序控制)执行，当每次增泵或减泵时，VB11(顺
序控制)均加“1”或减“1”。然后在SD_KZ 程序中根据比较指令读取VB11(顺序控
丽职院机电信息分院毕业设计
13
制)的值进行相应的泵切换。
。如：
为变频运行三号泵，工频
运行一、二号泵。图中2#1110000对应Q0.4(三#变频)、Q0.5(一#工频)、Q0.6(二#工频)。
8、 变频器数据转换程序只为触摸屏服务，在触摸屏上显示相应的数值，可以更直观的
看到变频器数值。如下图为输出速度：
9、 模拟量处理程序只是将变送器出送回来的值转换成PLC
能读取的信号。
10、程序中还有其他子程序为向导和库的使用而自动生成。这里就不做介绍。
旭日小区恒压供水系统设计
14
第七章 组态
7.1 MCGS 组态
1、人机界面选用昆仑通泰研发的人机界面TPC7062K ，组态画面的生成这里就不做具体介绍。以下就介绍生成之后的总画面。如图7-1供水系统总图所示。
图7-1 供水系统总图
画面主要显示各级压力，系统是处于手动还是自动状态。泵变频还是工频运行或是否在运行。
2、手动档控制画面，可手动控制泵的开与停。如图7-2手动档操作图所示。
图7-2 手动档操作图
丽职院机电信息分院毕业设计
15
3、变频器数据显示画面主要显示变频器数据，如图7-3
变频器数据监控图所示。
图7-3 变频器数据监控图
4、报警画面如图7-4所示。
图7-4 报警画面
旭日小区恒压供水系统设计
第八章总结
此设计恒压供水为设计主题，包括：恒压供水系统原理、电气原理图、系统硬件选型、电路设计和软件设计等，本次设计主要包括三部分：主控制单元、显示单元、执行单元。
首先，普通的二次加压方式只是单纯的泵启动和切换，这样电机启动时会产生很大的启动电流，长久如此对电机的寿命有很大的损害，而且在供水时一直采用工频供水效率低、能耗大。而本设计可根据供水压力多水泵进行调速或增减泵，从而改变电机转速，减少了能量的消耗。
其次，普通的恒压供水在用量变化相对比较频繁时，有高效、节能的优点。如在白天用水量打时采用多台泵工频供水；而晚上用水量少时，采用单台泵或只开启辅助泵进行供水。采用此设计在这方面尤其凸显节能效果。
还有本设计运行维护方便，对于操作人员不要求具备专业人员，从而也减少了人员的浪费，还可提供一些相对文化水平较低的人一个工作的机会。人员在操作时，只要根据说明一步步操作就可。因此，此时设计的推广性非常强，在现阶段很受客户的欢迎。
16
丽职院机电信息分院毕业设计
致谢
经过两个月的奋战，终于完成了毕业设计。在设计过程中我要感谢我的指导老师叶宏伟老师。叶老师有丰富的教学经验和渊博的知识。也是我大一一学期《机械加工》的老师，大一我就对老师有深刻的影响。本论文是在叶老师的亲自指导下完成的，从论文的框架，到论文的具体内容，再到论文的修改，都得到了叶老师的教导。
其次，要感谢XXXXXXXX。薛主任在自动化这方面有过硬的技术，他敏锐的思维方式。积极乐观的工作态度都让我深有感触，也是我的学习楷模，此设计也在他的帮助下完成PLC 编程和变频器方面的设计，其中与变频器的通讯这块也是薛主任教我的。
再次，感谢我的父母，感谢他们生育我、把我养大成人，并教育我。正是他们的关心、理解、鼓励和支持让我能全身心的学习、工作。
最后，感谢所有教育过我、关心过我的老师、朋友、同学和亲人，感谢你们为我所做的一切！
17
旭日小区恒压供水系统设计
参考文献：
［1］斯耐德公司．《ATV21异步电机变频器用户手册》，2009．03．01
［2］斯耐德公司．《ATV21 modbus user manual-EN》，2009．07．29
［3］西门子公司．《SIMATIC S7-200可编程控制器系统手册》，2008．8
［4］龙章眷．PLC与变频器在自动恒压供水设备中的应用．科技信息，2007(3)179,202［5］赵小惠，赵小娥．基于可编程控制器的恒压供水系统设计，2007(2)：18-20
［6］张斌．PLC和变频调速技术在恒压供水系统中的应用．电力学报，2006 21-(4)
［7］丁芳等．智能PID算法在也为控制系统中的应用．微计算机信息，2006(1)：103—105 ［8］张国强．全自动变频调速恒压供水系统设计与探讨．学术论坛，2006
［9］王仁详．《常用低压电器原理及控制技术》，北京：机械工业出版社，2006
18
丽职院机电信息分院毕业设计附录1 恒压供水系统程序
恒压供水主程序
19
变频调速恒压供水系统，该系统能够根据运行负荷的变化自动调节供水系统水泵的数量和转速，使整个系统始终保持高效节能的最佳状态。 本文主要针对当前供水系统中存在的自动化程度不高、能耗严重、可靠性低的缺点加以研究，开发出一种新型的并在这三个方面都有所提高的变频式恒压供水自动控制系统。全文共分为四章。第一章阐明了供水系统的应用背景、选题意义及主要研究内容。第二章阐明了供水系统的变频调速节能原理。第三章详细介绍了系统硬件的工作原理以及硬件的选择。第四章详细阐述了系统软件开发并对程序进行解释。 关键词：变频器；恒压供水系统； PLC
Frequency conversion constant pressure water supply system, the system is capable of automatically adjusting water supply system based on load changes of quantity and speed of the pump, always maintain the high efficiency and energy saving the best state of the This article primarily for current there is a high degree of automation in the water supply system, serious disadvantages, reliability, low energy consumption study developed a new and increased in these three areas of automatic control system of frequency conversion constant pressure water supply. The text is divided into four chapters. Chapter I sets out the water supply system of main research topics on background, meaning and content. Chapter II sets out the principle of variable frequency speed adjusting energy saving of water supply systems. Chapter III details the working principle of system hardware and hardware choices. The fourth chapter elaborates system software development and to explain the procedures Key words：Cam、high deputy、automation
毕业论文管理系统设计研究 2020年4月
毕业论文管理系统设计研究本文关键词：管理系统，毕业论文，研究，设计 毕业论文管理系统设计研究本文简介：毕业论文管理工作现状当前，大多数的高校的毕业论文管理状况如下。（1）学生无法及时准确选题选题初期的大多数学生不能在前期及时、清晰且全面的了解导师的课题研究方向，也不能准确的选择合适的题目，导致了学生在选题时仅考虑到个人兴趣，盲目的进行选题，未根据自己个人能力做出正确的选择，一些学生可能会错失选题的时 毕业论文管理系统设计研究本文内容： 毕业论文管理工作现状 当前，大多数的高校的毕业论文管理状况如下。（1）学生无法及时准确选题选题初期的大多数学生不能在前期及时、清晰且全面的了解导师的课题研究方向，也不能准确的选择合适的题目，导致了学生在选题时仅考虑到个人兴趣，盲目的进行选题，未根据自己个人能力做出正确的选择，一些学生可能会错失选题的时间和机会。（2）论文各阶段需要提交大量文件，师生无法及时交流首先，学生必须先提交论
文开题报告，指导教师同意开题后，方可继续完成论文。然后，需要在一段时间内将完成论文的阶段性成果提交给导师，方便导师及时了解学生论文完成的进度，以便导师督促学生及时完成论文。如今，很多大学的论文指导方式仍旧以纸质文件进行师生之间的交流，在这种情况下，一会导致资源浪费，也会由于时间和空间限制，导致沟通不畅。（3）统计论文选题工作复杂在毕业论文管理工作中，教师的工作量较大，其中，有很多重复的工作量，处于管理工作的各级人员需要统计学生选题状况、毕业论文完成状态以及答辩成绩等信息，在这样大量的工作状态下，就会产生失误。而毕业论文对于学生来也十分重要，关系能否毕业问题，责任巨大，不容有失。毕业论文管理系统设计意义毕业论文管理系统的最大优势就是学生可以远程在陷上选题，将复杂的工作流程简单化，也会减轻毕业论文指导教师工作中不必要的压力，具有很强的现实意义，具体可以表现为以下功能。（1）缩短毕业论文题目审核时间审核毕业论文题目是为了防止出现选题过大、不切实际或与专业特点不相关的现象。各教学单位在前期的主要任务就是审核已提交的论文题目，若论文题目不合条例，审核不通过，需要单位给指导教师反馈是否通过的信息，之后审核过的信息，需要由教师通知给学生，学生需要结合实际情况以及自身的兴趣选择毕设题目，督促学生积极与指导教师沟通。通过系统可以在线随时随地审核，

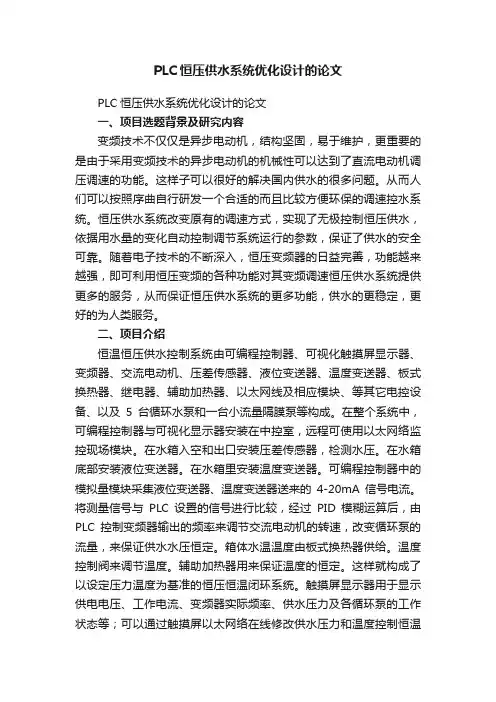

基于 PLC 和变频器控制的恒压供水系统设计 赵华军钟波 （广州铁路职业技术学院） 摘要：文章介绍一种基于三菱PLC 和变频器控制恒压供水系统，详细地介绍了硬件的构成和控制流程。系 统较好地解决高层建筑、工业等恒压供水需求。系统具有节能、工作可靠、自动控制程度高、经济易配置等优点。 关键词：变频器；PID；PLC；恒压供水 1 引言 目前，在城市供水系统中，还有很多高楼、生活 小区、边郊企业等采用高位水塔供水方式。这样，由 于用水量具有很大随机性，常常出现在用水高峰时供 水量很小甚至没有水用的问题；且采用高位水塔，很 容易造成自来水的二次污染问题。针对这一情况，本 文设计了一套基于变频器内置PID 功能的恒压供水 系统，采用了PLC 控制及交流变频调速技术对传统 水塔供水系统的技术改造。该系统根据用水量的变 化，经过压力传感器将水压变化情况反馈给系统，使 得系统能自动调节变频器输出频率，从而控制水泵转 速，调节输出数量，使得水量变化时可保持水压恒定； 可取代高位水塔或直接水泵加压供水方式，为城市供 水系统的建设提出了一条极具推广、应用的新途径[1]。 2 工作原理 本文采用的变频器是三菱FR-A540，该变频器内 置PID 控制功能；供水系统方案如图1 所示。 将通往用户供水管中的压力变化经传感器采集 到变频器，与变频器中的设定值进行比 较，根据变频器内置的PID 功能，进行数 据处理，将数据处理的结果以运行频率的 形式进行输出[2]。 当供水的压力低于设定压力，变频器 就会将运行频率升高，反之则降低，且可 根据压力变化的快慢进行差分调节。由于 本系统采取了负反馈，当压力在上升到接 近设定值时，反馈值接近设定值，偏差减小，PID 运算会自动减小执行量，从而降低变频器输 出频率的波动，进而稳定压力。 在水网中的用水量增大时，会出现“变频泵” 效率不够的情况，这时就需要增加水泵参与供水，通 过PLC 控制的交流接触器组负责水泵的切换工作； PLC 是通过检测变频器频率输出的上下限信号，来判 断变频器的工作频率，从而控制接触器组是否应该增 加或减小水泵的工作数量。
高层建筑PLC控制的恒压供水系统的设计 1 概论 随着社会经济的迅速发展，水对人民生活与工业生产的影响日益加强，人民对供水的质量和 供水系统可靠性的要求不断提高。把先进的自动化技术、控制技术、通讯及网络技术等应用到供水领域，成为对供水系统的新要求。 变频恒压供水系统集变频技术、电气技术、现代控制技术于一体。采用该系统进行供水可以 提高供水系统的稳定性和可靠性，方便地实现供水系统的集中管理与监控，同时系统具有良好的 节能性，这在能量日益紧缺的今天尤为重要，所以研究设计该系统，对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。 1.1 变频恒压供水产生的背景和意义 众所周知，水是生产生活中不可缺少的重要组成部分，在节水节能已成为时代特征的现实条
件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环 供水等方面技术一直比较落后，自动化程度低。主要表现在用水 高峰期，水的供给量常常低于需 求量，出现水压降低供不应求的现象，而在用水低峰期，水的供 给量常常高于需求量，出现水压 升高供过于求的情况，此时将会造成能量的浪费，同时有可能使 水管爆破和用水设备的损坏。在恒压供水技术出现以前，出现 过许多供水方式，以下就逐一分析。 1．一台恒速泵直接供水系统 这种供水方式，水泵从蓄水池中抽水加压直接送往用户，有的甚至连蓄水池也没有，直接从 城市公用水网中抽水，严重影响城市公用管网压力的稳定。这种 供水方式，水泵整日不停运转， 有的可能在夜间用水低谷时段停止运行。这种系统形式简单、造 价最低，但耗电、耗水严重，水压不稳，供水质量极差。 2．恒速泵加水塔的供水方式 这种方式是水泵先向水塔供水，再由水塔向用户供水。水塔的合理高度是要求水塔最低水位 略高于供水系统所需要压力。水塔注满后水泵停止，水塔水位低

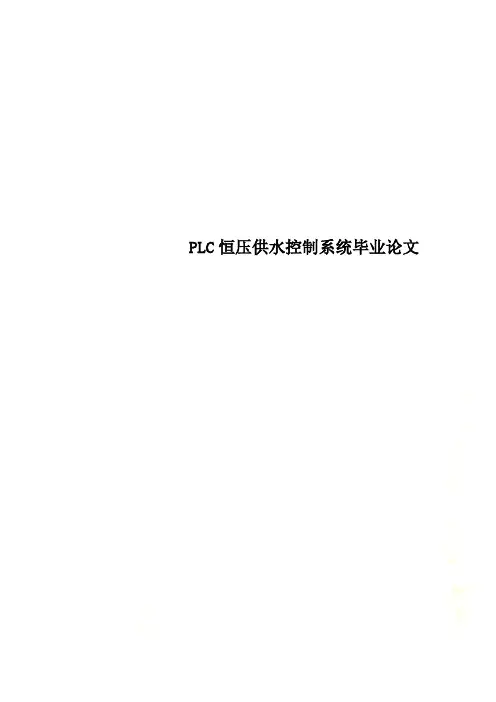

PLC 控制恒压供水系统 国家职业资格全省统一鉴定 维修电工技师 （国家职业资格二级） 所在省市：江苏省常州市 摘要：本设计是针对居民生活用水 /消防用水而设计的。由变 频器、 PLC 控制系统，调节水泵的输出流量。电动机泵组由三 台水泵并联而成，由变频器或工频电网供电，根据供水 系统出口水压和流量来控制变频器电动机泵组之间的切换 及速度，使系统运行在最合理的状态，保证按需供水。采用 PLC 控制的变频调速供水系统，由PLC 进行逻辑控制，由 变频器进行压力调节。通过PLC控制变频与工频切换，实现闭环自动调节恒压供水。运行结果表明，该系统具有压力稳 定，结构简单，工作可靠操作方便等优点。
