桥梁混凝土构件的防腐涂装方案
顶 热 荐 ★★★★
桥梁混凝土构件的防腐涂装方案
作者：wcoat 文章来源：本站原创 点击数： 1372 更新时间：2005-8-12

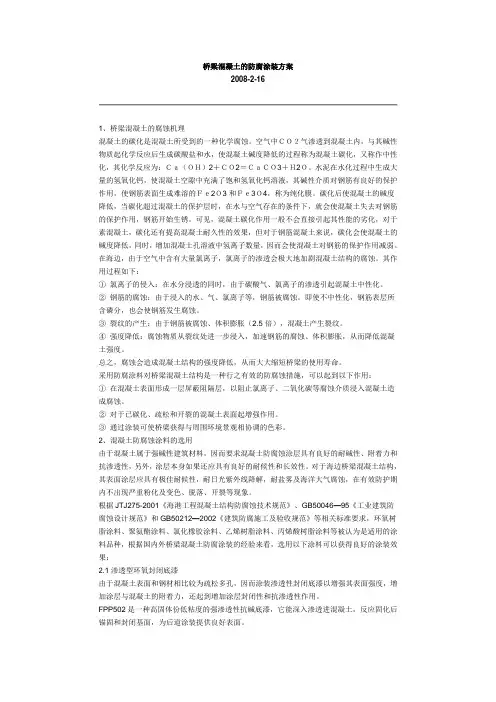

1、桥梁混凝土的腐蚀机理 混凝土的碳化是混凝土所受到的一种化学腐蚀。空气中ＣＯ２气渗透到混凝土内，与其碱性物质起化学反应后生成 碳酸盐和水，使混凝土碱度降低的过程称为混凝土碳化，又称作中性化，其化学反应为：Ｃａ（ＯＨ）2＋ＣＯ2 ＝ＣａＣＯ3＋Ｈ2Ｏ。水泥在水化过程中生成大量的氢氧化钙，使混凝土空隙中充满了饱和氢氧化钙溶液，其碱性 介质对钢筋有良好的保护作用，使钢筋表面生成难溶的Ｆｅ2Ｏ3 和Ｆｅ3Ｏ4，称为纯化膜。碳化后使混凝土的碱 度降低，当碳化超过混凝土的保护层时，在水与空气存在的条件下，就会使混凝土失去对钢筋的保护作用，钢筋开 始生锈。可见，混凝土碳化作用一般不会直接引起其性能的劣化，对于素混凝土，碳化还有提高混凝土耐久性的效 果，但对于钢筋混凝土来说，碳化会使混凝土的碱度降低，同时，增加混凝土孔溶液中氢离子数量，因而会使混凝 土对钢筋的保护作用减弱。 在海边，由于空气中含有大量氯离子，氯离子的渗透会极大地加剧混凝土结构的腐蚀。其作用过程如下： ① 氯离子的侵入：在水分浸透的同时，由于碳酸气、氯离子的渗透引起混凝土中性化。 ② 钢筋的腐蚀：由于浸入的水、气、氯离子等，钢筋被腐蚀。即使不中性化，钢筋表层所含磷分，也会使钢筋发 生腐蚀。 ③ 裂纹的产生：由于钢筋被腐蚀、体积膨胀（2.5 倍），混凝土产生裂纹。 ④ 强度降低：腐蚀物质从裂纹处进一步浸入，加速钢筋的腐蚀、体积膨胀，从而降低混凝土强度。 总之，腐蚀会造成混凝土结构的强度降低，从而大大缩短桥梁的使用寿命。 采用防腐涂料对桥梁混凝土结构是一种行之有效的防腐蚀措施，可以起到以下作用： ① 在混凝土表面形成一层屏蔽阻隔层，以阻止氯离子、二氧化碳等腐蚀介质浸入混凝土造成腐蚀。 ② 对于已碳化、疏松和开裂的混凝土表面起增强作用。 ③ 通过涂装可使桥梁获得与周围环境景观相协调的色彩。
2、混凝土防腐蚀涂料的选用 由于混凝土属于强碱性建筑材料，因而要求混凝土防腐蚀涂层具有良好的耐碱性、附着力和抗渗透性，另外，涂 层本身如果还应具有良好的耐候性和长效性。对于海边桥梁混凝土结构，其表面涂层应具有极佳耐候性，耐日光紫 外线降解，耐盐雾及海洋大气腐蚀，在有效防护期内不出现严重粉化及变色、脱落、开裂等现象。 根据 JTJ275-2001《海港工程混凝土结构防腐蚀技术规范》、GB50046—95《工业建筑防腐蚀设计规范》和 GB
50212—2002《建筑防腐施工及验收规范》等相关标准要求，环氧树脂涂料、聚氨酯涂料、氯化橡胶涂料、乙烯树 脂涂料、丙烯酸树脂涂料等被认为是适用的涂料品种，根据国内外桥梁混凝土防腐涂装的经验来看，选用以下涂料 可以获得良好的涂装效果： 2.1 渗透型环氧封闭底漆 由于混凝土表面和钢材相比较为疏松多孔，因而涂装渗透性封闭底漆以增强其表面强度，增加涂层与混凝土的附 着力，还起到增加涂层封闭性和抗渗透性作用。 FPP502 是一种高固体份低粘度的强渗透性抗碱底漆，它能深入渗透进混凝土，反应固化后锚固和封闭基面，为后 道涂装提供良好表面。 2.2 环氧腻子补平层 由于混凝土表面凹凸不平,需采用腻子补平,环氧腻子具有极佳的附着力、耐碱性、耐腐蚀性和强度，是一种理想 的补平材料，可以增加混凝土表面强度和涂层耐久性，提高涂层的抗渗透性。 2.3 屏蔽型环氧厚膜型中涂漆 是一种高固体份厚膜中涂漆，具有极佳的附着力、耐碱性和抗渗透性，涂装后增加涂层厚度，增强整个涂层的抗 渗透性。 2.4 耐候性优异的脂肪族聚氨酯面漆 该涂料常作为各种恶劣气候条件下长效涂装系统的面漆，涂膜具有极佳的耐盐雾性、耐海洋大气腐蚀性，在强烈 日光紫外线照射不易降解、粉化和变色，能使涂层长期保持良好外观。 3、桥梁混凝土涂装配套方案 桥梁混凝土涂装方案的确定要考虑以下因素: 3.1 所处腐蚀环境：包括水上或水下，浪溅区、承重梁或路面等； 3.2 混凝土表面状况:是否有开裂现象，表面平整光滑度，疏松度和强度等； 桥梁建成后，如未对混凝土表面进行防腐处理，在经过若干年后，混凝土表面可能因腐蚀出现裂纹、松动、凹陷、 孔洞等现象，随使用时间而程度不同。在涂装时需采取不同的防腐处理措施。 3.3 防腐层是否有抗裂性设计要求：如果已出现混凝土内钢筋腐蚀造成混凝土开裂，涂装后是不能保证涂层因混凝 土的进一步开裂而出现裂纹，这将造成局部防腐涂装失效，在这种情况下，采用粘贴玻璃纤维布层提高涂层抗裂性 能是必要的，对于桥墩，视原混凝土开裂程度和防腐设计要求进行局部粘贴玻璃纤维布或整体缠绕都是可行的防裂 措施。 3.4 防腐蚀设计年限要求及维修重涂间隔时间计划。 对于新建的或腐蚀尚不严重的桥墩混凝土，推荐的防腐涂装方案如下： 1.基面处理见 4.1 条 2.封闭底漆：FPP502 环氧封闭底漆 ,采用辊涂、刷涂或喷涂方式涂装 1-2 道，直至底材完全封闭，厚度：渗透性底 漆(50-100 微米)
3.找平腻子：FF516 环氧腻子 采用刮涂方式满刮一道，直至表面平整顺滑。 4.中涂漆： EPM333 环氧厚膜型中涂漆 采用辊涂、刷涂或无空气喷涂方式涂装 2 道， 厚度：150 微米 5.面漆： PU411 脂肪族聚氨酯面漆 ：采用辊涂、刷涂或喷涂方式涂装 2 道；厚度： 80 微米 采用该涂装方案，在海洋大气环境下，15 年内不需重涂和维修。 注：对于不同的涂装方式和不同的环境，涂料用量的数值会有不同。 4、桥墩防腐施工工艺及质量控制措施 4.1 前期工作 4.1.1 表面处理 搭设脚手， 安装吊船， 经安全检查后用电动角磨机打磨混凝土表面， 除去表面疏松层。 凿去胀裂或松动的混凝土。 用高压水枪喷射冲洗墩柱混凝土表面，冲洗后自然干燥。 质量要求为：冲洗后混凝土表面应洁净、牢固密实无松动，局部混凝土凸面磨平，方能进入下一工序。 4.1.2 对桥墩外露的钢筋和型钢进行表面除锈处理，涂刷环氧树脂防锈底漆二道。 4.1.3 对混凝土局部大的凹陷、孔洞及裂缝处可以采用丙烯酸乳胶水泥砂浆进行局部修补，再用丙烯酸乳胶水泥 腻子批刮，也可以先涂装环氧封闭底漆，然后用环氧腻子批刮补平。 4.2 封闭底漆施工 环氧封闭底漆为双组份，在使用前将甲乙组份混合后搅拌均匀后即可使用，要求涂刷完成涂膜干燥后，混凝土表面 密实，有可见漆层。 4.3 环氧腻子施工 将环氧腻子按规定比例将甲乙组份混合搅拌均匀后，满刮一道，刮平表面。经过中间检查后进入下一工序。 4.4 环氧厚膜型中涂漆施工 将环氧厚膜型中涂漆按规定比例将甲乙组份混合搅拌均匀后，可采用刷涂、辊涂或高压无空气喷涂方式施工两道。 注：如需粘贴贴玻璃纤维布，应先铲除表面棱角毛刺，用砂布打磨平滑，去除浮灰。然后正确裁剪布并留有搭接余 量，边刷涂料边铺贴布，贴布先上后下，贴实并赶尽气泡，不得皱褶。 4.5 脂肪族聚氨酯面漆施工 将面漆按规定比例将甲乙组份混合搅拌均匀后，可采用刷涂、辊涂或高压无空气喷涂方式施工两道。 4.6 质量检查 该工程可执行如下规范和标准： “海港工程混凝土结构防腐蚀技术规范”JTJ275-2001 “建筑防腐蚀工程施工及验收规范” GB50212-2002 “建筑防腐蚀工程质量检验评定标准” GB50224-95
除锈及防腐涂装施工方案 1.1.1、工艺要求 根据施工图纸的设计要求，综合考虑本次防腐涂装采取在尽量保留原有涂装的情况下，对结构表面清洗干净后，重新涂刷环氧（云铁）漆中漆和丙烯酸脂肪族聚氨酯面漆，涂装面漆统一采用红色。 涂装注意事项： 1、表面处理 涂装前需要对待涂装结构进行必要的处理后方能涂装，清除结构表面杂物，表面油污应采用专用清洁剂进行低压喷洗或软刷刷洗，并用淡水枪洗掉所有残余物；或采用碱液处理，并用淡水冲洗至中性。小面积油污可采用溶剂擦洗。除去表面残渣及灰尘，使用真空吸尘器或无油、无水的压缩空气，清理表面灰尘。 2、表面处理后涂装的时间限定 一般情况下，涂料或锌、铝涂层最好在表表面处理完成后4h内施工于准备涂装的表面上；当所处的环境的相对湿度不大于60%时，可以适当延时，但最长不应超过12h；不管停留多长时间，只要表面出现反绣现象，应重新涂锈。 3、涂装环境要求 施工环境温度5℃~38℃，空气相对适度不大于85%，并且钢材表面温度大于3℃；在有雨、雾、大风和较大灰尘的
条件下，禁止户外施工。 4、涂料配制和使用时间 涂料应充分搅拌均匀后方可施工，推荐采用电动或气动搅拌装置。对于双组分或多组分涂料应将各组分分别搅拌均匀，再按比例配制并搅拌均匀。混合好的涂料按照产品说明书的规定熟化。涂料的使用时间产品说明书规定的适用期执行。 5、涂覆方法 大面积喷涂应采用高压无气喷涂施工；细长、小面积以及复杂形状构件可采用空气喷涂或刷涂施工；不易喷涂到的部位应采用刷涂去进行预涂装或第一到底漆后补涂。 6、涂覆间隔 按照设计要求和材料工艺进行中涂和面涂施工。每道涂层的间隔时间应符合材料供应商的有关技术要求，超过最大重涂间隔时间时，进行拉毛处理后涂装。 7、现场未道面漆涂装前 采用淡水、清洁剂等对待涂装表面进行必要的清洁处理，除掉表面灰尘和油污等污染物；应试验涂层相容性和附着力，整个最大重涂过程要随时注意涂装有无异常。 1.1.2、质量要求 1、外观 涂料涂层表面应平整、均匀一致，无漏涂、气泡、裂纹、
钢箱梁防腐施工工艺 部位涂装体系及用料技术要求（最低干膜厚度）场地 钢箱梁外表面（含钢箱梁外顶板U肋端封板以外的内表面、桥面路缘石外表面、护栏底座、路灯底座等，除钢桥面外） 表面净化处理无油、干燥工厂二次表面喷砂除锈Sa2.5级，Rz30μm-70μm工厂环氧富锌底漆2道2×50μm工厂环氧云铁中间漆2道2×100μm工厂氟碳面漆2道2×40μm工厂焊缝修补同上要求 工厂 工地 钢箱梁内表面（含梁内电缆支架等与钢箱梁同时制作的附属件），钢箱梁内除湿系统保持湿度小于50%二次表面喷砂除锈Sa2.5级，Rz30μm-70μm工厂环氧富锌底漆1道80μm工厂环氧厚浆漆1道120μm工厂焊缝修补 机械打磨除锈St3级后涂上述 同部位油漆 工厂 工地 高强螺栓连接部位 摩擦面 二次表面喷砂除锈Sa2.5级，Rz30μm-70μm工厂无机富锌防锈防滑涂料120±40μm工厂 钢箱梁内螺 栓终拧后 表面处理 除油除污，对螺栓、螺帽、垫圈 的外漏部位机械打磨St3级 工厂 工地 底漆涂装 对螺栓、螺帽、垫圈的外漏部位 涂装环氧富锌底漆1道80μm 工厂 工地整体涂装环氧厚浆漆120μm 工厂 工地 钢箱梁外部 螺栓终拧后 表面处理 除油除污，对螺栓、螺帽、垫圈 的外漏部位机械打磨St3级 工厂 工地 底漆涂装 对螺栓、螺帽、垫圈的外漏部位 涂装环氧富锌底漆100μm 工厂 工地环氧云铁中间漆2道2×100μm 工厂 工地 氟碳面漆2道2×40μm 工厂 工地 风嘴内部 喷砂除锈Sa2.5级，Rz30μm-70μm工厂环氧富锌底漆2道2×50μm工厂环氧云铁中间漆2道2×100μm工厂聚氨酯面漆1道60μm工厂
0240钢结构防腐涂装施工工艺标准依据标准： 《建筑工程施工质量验收统一标准》 50300-2001 《钢结构工程施工质量验收规范》 50205-2001 1、范围 本工艺标准适用于建筑钢结构工程用的防腐蚀施工工艺。 2、施工准备 2.1材料 2.1.1建筑钢结构工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢结构工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合国家有关技术指标的规定，还应有产品出厂合格证。 2.2主要机具： 喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。 2.3作业条件： 2.3.1油漆工施工作业应有特殊工种作业操作证。 2.3.2防腐涂装工程前钢结构工程已检查验收，并符合设计要求。 2.3.3防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。 2.3.4露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。 3、操作工艺 3.1工艺流程： 基面清理→底漆涂装→面漆涂装→检查验收。 3.2基面清理： 3.2.1建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
6.2当气温高于40℃时，应停止涂层作业。因构件温度超过40℃时，在钢材表面涂刷油漆会产生气泡，降低漆膜的附着力。 6.3当空气湿度大于85%，或构件表面有结露时，不宜进行涂层作业。 6.4钢构件制作前，应对构件隐蔽部位、结构夹层难以除锈的部位，提前除锈，提前涂刷。 7、质量记录 7.1钢网架结构底漆涂层产品合格证。 7.2钢网架结构面漆涂层产品合格证。 7.3钢网架结构涂层的质量检查记录和报告。 8、安全环保措施 8.1各类油漆和其他易燃、有毒材料，应存放在专用库房内，不得与其他材料混放。挥发性油料应装入密闭容器内。妥善保管。 8.2库房应通风良好。不准住人，并设置消防器材和“严禁烟火”明显标志。库房与其他物应保持一定的安全距离。 8.3用喷砂除锈，喷嘴接头牢固，不准对人。喷嘴堵塞，应停机消除压力后，方可进行修理或更换。 8.4使用煤油、汽油、松香水、丙酮等调配油料，戴好防护用品。严禁吸烟。 8.5沾染油漆的棉纱、破布、油纸等废物，应收集存放在有盖的金属容器内，及时处理。 8.6在室内或容器内喷除，要保持通风良好，喷漆作业周围不准有火种。 8.7采用静电喷漆，为避免静电聚集，喷漆室(棚)应有接地保护装置。 8.8刷外开窗扇．必须将安全带挂在牢固的地方。刷封檐板、水落管等应搭设脚手架或吊架。在大于25度的铁皮屋面上刷油．应设置活动板梯、防护栏杆和安全网。 8.9使用喷浆机，手上沾有浆水时，不准开关电闸，以防触电。喷嘴堵塞，疏通时不准对人。
桥梁混凝土构件的防腐涂装方案 作者：wcoat 文章来源：本站原创 点击数：| J 11372更新时间：2005-8-12 互團 1、 桥梁混凝土的腐蚀机理 混凝土的碳化是混凝土所受到的一种化学腐蚀。 空气中CO2气渗透到混凝土内， 与其碱性物质起化学反应后生成 碳酸盐和水，使混凝土碱度降低的过程称为混凝土碳化，又称作中性化，其化学反应为：Ca(OH) 2+CO 2 = CaCO 3+ H 20。水泥在水化过程中生成大量的氢氧化钙， 使混凝土空隙中充满了饱和氢氧化钙溶液， 其碱性 介质对钢筋有良好的保护作用，使钢筋表面生成难溶的Fe 20 3和Fe 3O 4,称为纯化膜。碳化后使混凝土的碱 度降低，当碳化超过混凝土的保护层时，在水与空气存在的条件下，就会使混凝土失去对钢筋的保护作用，钢筋开 始生锈。可见，混凝土碳化作用一般不会直接引起其性能的劣化，对于素混凝土，碳化还有提高混凝土耐久性的效 果，但对于钢筋混凝土来说，碳化会使混凝土的碱度降低，同时，增加混凝土孔溶液中氢离子数量，因而会使混凝 土对钢筋的保护作用减弱。 在海边，由于空气中含有大量氯离子，氯离子的渗透会极大地加剧混凝土结构的腐蚀。其作用过程如下： ① 氯离子的侵入：在水分浸透的同时，由于碳酸气、氯离子的渗透引起混凝土中性化。 ② 钢筋的腐蚀：由于浸入的水、气、氯离子等，钢筋被腐蚀。即使不中性化，钢筋表层所含磷分，也会使钢筋发 生腐蚀。 ③ 裂纹的产生：由于钢筋被腐蚀、体积膨胀( 2.5倍)，混凝土产生裂纹。 ④ 强度降低：腐蚀物质从裂纹处进一步浸入，加速钢筋的腐蚀、体积膨胀，从而降低混凝土强度。 总之，腐蚀会造成混凝土结构的强度降低，从而大大缩短桥梁的使用寿命。 采用防腐涂料对桥梁混凝土结构是一种行之有效的防腐蚀措施，可以起到以下作用： ① 在混凝土表面形成一层屏蔽阻隔层，以阻止氯离子、二氧化碳等腐蚀介质浸入混凝土造成腐蚀。 ② 对于已碳化、疏松和开裂的混凝土表面起增强作用。 ③ 通过涂装可使桥梁获得与周围环境景观相协调的色彩。 2、 混凝土防腐蚀涂料的选用 由于混凝土属于强碱性建筑材料，因而要求混凝土防腐蚀涂层具有良好的耐碱性、附着力和抗渗透性，另外，涂 层本身如果还应具有良好的耐候性和长效性。 对于海边桥梁混凝土结构， 其表面涂层应具有极佳耐候性， 耐日光紫 外线降解，耐盐雾及海洋大气腐蚀，在有效防护期内不出现严重粉化及变色、脱落、开裂等现象。 50212 —2002《建筑防腐施工及验收规范》等相关标准要求，环氧树脂涂料、聚氨酯涂料、氯化橡胶涂料、乙烯树 根据JTJ275-2001《海港工程混凝土结构防腐蚀技术规范》、 GB50046 — 95《工业建筑防腐蚀设计规范》和 GB 加］
第一章施工组织设计 根据<<大桥钢箱梁制造招标文件》的防腐要求，结合本工程的具体特点，同时考虑涂装项目需配合制作等因素，特制定此方案，此方案将是我公司对此工程施工的依据，亦是接受甲方、及业主审查监督，并在施工中与其紧密配合的基础资料。我公司一定严格按照业主要求，国家有关施工规范，精心施工、保质保量、优质服务，按期完成施工任务。 一、施工前准备： 1、施工人员组织计划： 设立阳逻大桥涂装工程项目总经理部，配备高素质的管理人员，选派具有多年施工实践经验的技术工人，持证上岗。结合阳逻大桥工程工期及涂装工作量，需配备人员：1）制造厂内： 项目总经理部6人 项目副经理2人项目总工1人 喷砂队喷铝队喷漆队后勤保障质检组安检组技术组30人 18人22人6人4人6人4人 2）现场桥址： 项目总经理部4人 项目副经理1人项目总工1人 预处理桥面清污喷漆后勤保障质检组安检组技术组 12人30人8人4人2人8人4人 2、材料准备： 选定业主认可的油漆供应厂商，按照设计的技术要求提前壹周采购相应产品中的油漆，喷砂所用的磨料应符合GB6484、GB6485标准所规定的钢砂、钢丸或使用无盐分、无污染的石英砂、铜矿砂。粒径在0.8mm-2.0mm。采购铝丝规格为Ф2mm，纯度大于99.95%，表面应光洁、无锈、无油、无折痕，材料到货后，应立即送检，确认合格后使用。 3、技术准备： 1）防腐蚀施工应具有完整、齐全的施工图纸和工艺技术要求文件。 2）备齐设计、甲方单位明确提出的技术规范要求和标准。 3）公司及项目经理部应对施工图纸、工艺技术要求进行自审、专业审核和综合会审，并及时对有疑问的问题给予解决，结合工程实际情况编写施工作业指导书，并进行技术交底。 4）防腐蚀施工所采用的油漆必须符合国家现行有关标准的规定，生产供应厂商必须提供相应的涂料产品质量证明书和使用说明书，使用时不得超过贮存期限。 5）准备齐全各种施工记录，应将自检记录、气象记录、施工日志与施工同步完成。 4、组织准备： 1）开工前备齐所有劳保用品，安全防护用品及安排好施工人员的食宿问题。 2）开工前结合本工程的特点，对全体参加施工人员进行安全教育、文明施工教育、技术交底、并进行考核，合格者方可上岗工作。 3）从公司挑选精干的施工队伍，以项目经理为主体，并和项目副经理、技术负责人、质量负责人、施工队长、材料负责人、安全负责人、后勤负责人等组成管理层。 4）对施工人员定岗定责，基本固定施工作业区，按区明确责任，坚持三天一小质量、安全、文明施工检查，一周一大检查，及时解决施工中存在的不利因素和隐患。 5）技术员、质检员、安全员跟班工作，不得擅离岗位。 5、施工现场准备： 6）施工现场准备工作有：施工临时设施、施工机具、施工材料、检测仪器、施工用电用水以及必要安全防护用品、消防器材。 7）桥址处施工时，根据工程施工需要和现场条件，搭建好必要的临时设施。
某大桥混凝土涂层防腐蚀施工方案 编制： 审核： 批准：
目录 1编制依据 (1) 2工程概况 (1) 2.1 概述 (1) 2.2 环境气候 (1) 2.3 水文数据 (1) 2.4 水质数据 (1) 3防腐涂层设计 (2) 4施工方法 (3) 4.1 涂装小区实验 (3) 4.2 表干区涂层施工方法 (3) 4.3 表湿区涂层施工方法 (5) 4.4 施工质量控制与检查 (7) 5主要资源供应计划 (7) 5.1 劳动力需用计划 (7) 5.2 主要机械设备计划 (8) 6质量保证措施 (8) 7安全保证措施 (9) 8文明施工措施 (9)
1、编制依据 1.1……工程图纸； 1.2 行业标准《海港工程混凝土结构防腐蚀技术规范》（JTJ 275-2000）； 2工程概况 2.1 概述 某大桥南起于某经济开发区大港路，向北往海州湾延伸。属滨海堆积物构成的海滩地貌单元。地形属围海回填区，海滩面微倾与大海，受清淤船作业及海水潮汐变化，勘察场地大部分位于海水中，其他为海潮周期性淹漫的滩地，就组成物质而分，为淤泥质海滩。场地现状地形较单一，多为原状盐碱地和吹沙造地形成的新的淤积层。 大桥混凝土结构表面涂层防腐蚀范围包括：表湿区的桥台、桥墩；表干区的桥台、桥墩、箱梁和拱座。涂层系统由底层、中间层和面层组成，面层涂料颜色为《中国建筑色卡》GB/T18922-2008-1375。 2.2 环境气候 场地所在地区地处中纬度，属暖温带向北亚热带过渡地带，季风气候显著，冬冷夏热，四季分明。据近年来气象资料，年平均气温14.5℃，一月平均气温-0.2℃，八月平均气温26.8℃，年最高气温38.5℃，最低气温-14.7℃。年平均降雨量900mm。降雪集中于12 月至次年2 月，最大积雪厚度280mm。全年平均风速为3.1m/s，30年一遇最大风速25.3m/s。全年空气湿润，相对湿度在最热月份为80%以上。 2.3 水文 某大桥需通航小型观光旅游船只，通航净高3.5m。根据《东部城区排水规划》，规划设计常水位2.0 米，最高水位2.46 米。 2.4 地质 场地地下水（孔隙潜水）及海水对混凝土具结晶类中等腐蚀、结晶分解
目录 目录 一、防腐涂料的涂装技术要求 (2) 1、构件表面处理方案 (2) 2、涂装体系的设计要求 (2) 3、涂装质量 (2) 4、涂装工艺技术要求 (3) 二、防火涂料的涂装技术要求 (6) 1、钢结构涂料涂装前的准备 (6) 2、涂装说明 (7) 3、防火涂料施工要点 (8) 4、涂装过程中的安全措施 (8)
涂装方案（防腐、防火） 一、防腐涂料的涂装技术要求 1、构件表面处理方案 2、涂装体系的设计要求 3、涂装质量 控制涂层外观：涂层平整、丰满、无流挂。膜厚要求：总膜厚测量结果，85%以上测点膜厚值等于或大于方案规定值，最低膜厚不低于规定值的85%。 钢构件的表面处理 a、技术数据 ⑴喷砂除锈：Sa2.5级；ST3级；
⑵表面粗糙度40～80μm； ⑶施工的环境：温度5-38℃，相对湿度30-85%； b、钢材表面处理的操作方法及技术要求 4、涂装工艺技术要求 1）、涂装前准备 构件在涂装前，应按涂装工艺的要求，对构件进行焊渣、焊接飞溅物及污垢清理等，并按设计要求对构件表面进行抛丸除锈处理。表面处理要求达到Sa2.5级，除锈等级按GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。 2）、涂装工艺及技术措施 根据工程设计规定，涂装采用措施如下： 1、涂装工艺方案：工厂内先涂底漆两遍、中间漆一遍，现场涂刷一道中间漆 和两道面漆。 2、现场施工方法:工地现场油漆补涂采用手工刷涂。 （1）、现场桁架拼装杆件焊缝处在补刷防腐涂装底漆之前，先对焊缝处进行打磨除锈，锈迹、焊渣清理干净之后进行两遍无机富锌底漆补刷。以上工序完成之后，再对所有构件统一进行一遍环氧云铁中间漆涂刷，然后进行防火涂料涂装，最后进行面漆涂装。 （2）、在拼装过程中有个别杆件油漆磨损，在涂刷中间漆之前先补刷防腐底漆。 （3）、拼装桁架杆件中有少数杆件沾有油污，在涂刷施工前先用清洁剂擦拭干净后在进行涂装。 3、钢构件涂装工艺控制要点 （1）、施工条件:气温5℃～35℃,相对湿度≤85%,在有雨、雾和较大灰尘条件下不
目录 1、编制说明 (3) 2、工程概况 (3) 3、施工部署及施工组织机构 (3) 4、各分部分项工程的主要施工方法及施工顺序 (6) 4.1喷砂施工工艺 (6) 4.2喷涂施工方法 (7) 4.3面漆涂装施工方法 (8) 5、确保工期的技术组织措施 (9) 5.1施工工期 (9) 5.2确保施工工期的措施 (9) 5.3工期保证体系 (9) 6、确保安全生产的技术组织措施 (11) 6.1安全保证体系 (11) 6.2安全保证措施 (12) 7、确保工程质量的技术组织措施 (12) 7.1工程质量目标 (12) 7.2质量保证体系见下图 (13) 7.3确保工程质量的措施 (14) &确保文明施工的技术组织措施 (15) 9、消防保卫措施 (16)
10、环保及减少噪音的技术组织措施 17 11、质量检测 (17) 12、质量服务跟踪要求 (18) 13、施工进度计划图 (18) 14、主要施工机械设备情况 (19)
1、编制说明1.1编制依据： （1）厦漳跨海大桥钢结构防腐涂装工程施工蓝图。 （2）厦漳跨海大桥钢结构防腐涂装工程合同文件。 （3）国家现行标准和规范，安全操作规程。 （4）现行有关规定的额算定额、劳动定额、材料定额规范等。 （5）本地区地质、水文、气象等自然条件。 （6）已建成的类似工程施工经验。 1.2质量目标： 质量标准为合格，我公司本着信誉第一，用户至上的宗旨，精心组织施工, 严格管理，确保一次交验合格，为业主提供满意建筑产品。 1、3工期目标 根据我公司施工能力和工程结构特点，将确保以按期完成工程内容。 2、工程概况 本工程为厦漳跨海大桥钢结构防腐涂装工程，主要包括北汊主桥钢箱梁、钢锚梁、钢牛腿的防腐涂装；南汊主桥工字钢主梁、横梁小纵梁及导风板的防腐涂装由于受到直接侵蚀，采用重防腐涂装体系。 3、施工部署及施工组织机构 3.1施工准备 3.1.1施工现场准备 （1）工程中标后，根据现场实际情况，搭设临建（办公室、仓库、门卫室） （2）劳动力进场后，及时安排机械基础施工及机械设备的进场、安装、调试。（3）与各部门取得联系，尽快输施工必备的其它有关手续。
惠州市 x x大桥防腐涂装工艺编制： 审核： xxxx集团股份有限公司 2016年3月
目录
一、工程概况 、项目概况 主跨拱肋为钢结构提篮拱，拱肋跨径185m，拱轴线为悬链线，拱轴系数m=，矢高，矢跨比，拱肋轴线与立面夹角为10°，拱顶轴线理论间距24400mm，拱脚轴线理论间距。拱肋拱脚埋入混凝土拱座内，桥面以下采用2道钢箱实腹K型横撑（肋间横梁），同时也作为钢箱桥面支撑。桥面以上从下至上依次布置2道K 型格构式桁架风撑和3道四肢格构式桁架风撑。 钢结构桥面理论跨径组合：++++=。 桥面均采用双主梁形式的钢加劲梁，钢主梁全宽，为双箱单室结构，由纵梁、横梁和正交异性桥面板组成。 纵梁分为ZA～ZH，其中ZA为主跨标准段，节段长度；ZH为合龙段，节段长度；ZB为主跨最短吊索段，节段长度；ZC为拱肋穿孔段，节段长度；ZD为肋间横梁段，节段长度；ZE为边跨立柱段，节段长度，ZF、ZG为边跨段，节段长度分别为和。 横梁纵向标准间距为3000mm，横梁分为HL1～HL7，其中HL1为标准横梁，HL2为肋间支撑横梁、HL3、HL5为边跨横梁，HL4为立柱支撑横梁，HL6为梁端横梁，HL7为加强横隔肋。为增加结构的整体性和受力需要，肋间支撑横梁HL2、立柱支撑横HL4、端横梁HL6均采用箱型截面。其余横梁均为工字型截面。工字型截面的腹板和下翼缘均采用高强螺栓连接，箱型横梁腹板采用螺栓连接，下翼缘板采用焊接连接。 正交异性桥面板分为BA～BH共8种结构类型，其中BA为标准段，宽22790mm，长9000mm。各编号正交异性面板均与相应纵梁相对应。正交异性桥面板与纵梁、横梁采用焊接连接。 、涂装体系 钢结构的防腐设计遵循《钢结构防护涂装通用技术条件》（GB/T 28699-2012）,采用长效防腐涂装方案，防腐设计寿命15～25 年，选用环境类别为C5-M。 钢结构防腐具体方案见下表：
钢结构防腐防火涂料施工工艺 1.涂装要求： 1.1.表1钢结构防腐油漆 部位涂料类型品种油漆名称道数漆膜厚度（μｍ）厂 房 钢结构环氧聚氨酯 底漆环氧富锌底漆 2 70 中间漆环氧云铁中间漆 2 100 面漆聚氨酯面漆 2 70 1.2.表2钢结构防火油漆 类别名 称 编号构造做法附注 金属面油漆超 薄 涂 型 防 火 漆 油29 1、清理基层，除锈等级不低于Sa2.5或 St3级 2、刷环氧防锈漆 3、喷底层涂料2～3遍，每遍厚度≤2.5， 最厚一遍抹平 4、喷面层涂料1～2遍 防火涂料耐火极限 按规范计算或查 表，决定涂料遍数。 （注：建筑防火设计：建筑耐火等级二级，钢梁要求耐火极限不小于2小时，屋面水平支撑、系杆及隅撑耐火极限不小于1.5小时。） 1.3.材料性能要求 1) 所用底漆、封闭漆、中间漆、面漆成分性能应与防火涂料相容，不应与防火涂料产生化学反应；各层涂装油漆物理性能指标应满足国家相应标准要求； 2) 防火涂料应采用室内用防火涂料，并不应对钢结构有腐蚀作用，选用的防火涂料必须有国家检测机构对其耐火性能认可的检测报告及生产许可证，并满足《钢结构防火涂料》GB14907-2002及《建筑钢结构防火技术规范》CESE 200: 2006等现行标准的技术要求； 3）所选用防火涂料的粘结强度不小于0.5Mpa(粘结力其它要求按照相关规
范执行)； 4）防火涂料应通过国家认可的检测机构检测和认证并通过相关的耐老化检测报告； 5）面漆附着力应该满足1级； 6）选用的涂装材料应互相匹配，避免发生化学反应。 2.防腐涂装施工： 2.1.施工准备 2.1.1.材料准备 1）材料须有产品合格证、质量检验报告及产品说明书等书面证明文件，且不能超过质保期。 2）对所用防腐材料，应遵照产品说明书进行搭配使用，不得随意改变配比。 3）所用封闭漆、中间漆成分性能应与底漆，防火涂料相容，不应与防火涂料产生化学反应；各层涂装油漆物理性能指标应满足国家相应标准要求； 4）材料进场后，报监理工程师进行验收，合格后方准投入本工工程使用。 2.2.防腐涂装 2.2.1.施工工艺流程 涂环氧云铁封闭漆（部分结构）→验收→涂环氧云铁中间漆（部分结构）→验收（→超薄型防火涂料涂装→验收→面漆→最终交验。 2.2.2.施工前的准备工作： 1)开工前办理相关手续，达到施工条件后方可施工； 2)在工程开工前，准备好满足本工程施工需要的人、材、机及各种用品，并对工人进行技术交底和安全教育。 2.2. 3.分部分项工程的主要施工方法、涂料涂装工艺及参数： 1）施工方法选择采用刷涂、滚涂和喷涂相结合的方法进行施工，以喷涂为主，刷涂为辅。刷涂、滚涂主要用于预涂和无气喷涂难度较大的部位。具体施工方法结合现场实际情况进行选择。 2）涂料配制
钢结构防腐涂装施工方案 1 范围 本工艺标准适用于建筑钢结构工程用的防腐蚀施工工艺。 2 施工准备 材料 建筑钢结构工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢结构工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合国家有关技术指标的规定，还应有产品出厂合格证。 主要机具： 喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。 作业条件： 油漆工施工作业应有特殊工种作业操作证。 防腐涂装工程前钢结构工程已检查验收，并符合设计要求。 防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。 露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。 3 操作工艺
工艺流程： 基面清理→底漆涂装→面漆涂装→检查验收 基面清理： 建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污等杂物清理干净。 基面清理除锈质量的好坏，直接关系到涂层质量的好坏。因此涂装工艺的基面除锈质量分为一级和二级，见表5-25的规定。 钢结构除锈质量等级表5-25 为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。 喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。这种方法效率高，除锈彻底，是比较先进的除锈工艺。 酸洗除锈，它是把需涂装的钢构件浸放在酸池内，用酸除去构件表面的油污和铁锈。采用酸洗工艺效率也高，除锈比较彻底，但是酸洗以后必须用热水或清水冲洗构件，如果有残酸存在，构件的锈蚀会
大桥防腐涂装方案 通常桥梁受到的腐蚀主要是大气腐蚀，但是随着大气环境的不同，桥梁受到的腐蚀也不同。XX长江大桥是处于工业城市的桥梁，位于XX市XX两江交汇处下游1.7公里，该地区雨水PH年平均值在4.016左右，冬季高达3.0，硫酸根离子占阴离子总量的70-90%，属典型硫酸型酸雨；常年温度较高（年平均气温为18℃），相对湿度大（大于80%的时数为5112小时/年），尤其是江面上湿度更大，受到的腐蚀比较严重。以嘉陵江大桥为例，其锈蚀速度达每年0.16mm，每年用于钢结构的维护费用达数十万元。 XX长江大桥为全钢结构，结构比较复杂，不但是我国最大的公轨两用桥，甚至在世界同类型桥梁中跨度也居第一（全长约4881米，由主桥、北引桥、南引桥、江北桥头立交、弹子石立交和黄桷湾立交等五大部分组成。其中主桥长932米。桥体分上下两层，上层为双向6车道，下层中间为双向交通轻轨，两边为预留汽车道。整个工程大桥结构为中承式钢桁系杆拱桥），所以桥梁各部位的腐蚀情况也会有明显不同。例如：桥梁外表面由于处于潮湿和酸性大气中，又容易积水积灰，腐蚀最历害；铆钉、焊缝等处，由于一般涂装过程中不容易引起足够重视，涂膜有缺陷，是最容易受到腐蚀的地方；桥的钢箱梁内部，通风欠佳，常常聚集大量湿气，进而引起涂层的起泡锈蚀等等。 本文从XXXX长江大桥的防腐蚀要求出发，根据我们对中国建桥行业的工程施工实际情况的了解，针对桥梁的不同部位、不同结构
及不同要求，提出以下具体的防护涂装配套体系和施工工艺，供桥梁设计单位和建设单位的有关专家们讨论和参考。 二、涂装方案 1、引用标准 ISO 12944 钢结构保护涂层 GB/T15957大气环境腐蚀性分类 GB8923 涂装钢材表面锈蚀等级和除锈等级 GB/T13312钢铁件涂装前除油程度检验方法（验油试纸法） HG/T3656钢结构桥梁漆 TB/T1527 铁路钢桥保护涂装 TB/T2772 铁路钢桥用防锈底漆供货技术条件 TB/T2773 铁路钢桥用面漆、中间漆供货技术条件 TB/T2486 铁路钢梁涂膜劣化评定 GB/T1766 色漆和清漆涂层老化的评级方法 GB/T1740 漆膜耐湿热测定法 有关漆膜的物理机械性能测定，按相应的国家标准执行。 2、桥梁的油漆涂层防护寿命 在涂装方案设计时，需要重点考虑的问题是涂装配套的耐久性，根据国际标准ISO 12944中“结构利用油漆涂装系统进行防腐保护”的规定，涂装的耐久性是指：涂层系统在进行第一次大修之前所期望保护的年限，它是有关方面在涂层进行第一次大修之前，根据国际标准ISO4628-1～5（或其它协议）的规定来判断涂层的破坏程度，从
XXXX 大桥防腐涂装方案 通常桥梁受到的腐蚀主要是大气腐蚀，但是随着大气环境的不同，桥梁受到的腐蚀也不同。XX长江大桥是处于工业城市的桥梁，位于XX市XX两江交汇处下游1.7公里，该地 区雨水PH 年平均值在4.016 左右，冬季高达3.0，硫酸根离子占阴离子总量的70-90%，属典型硫酸型酸雨；常年温度较高（年平均气温为18C），相对湿度大（大于80%的时数为 5112 小时/年），尤其是江面上湿度更大，受到的腐蚀比较严重。以嘉陵江大桥为例，其锈蚀速度达每年0.16mm ,每年用于钢结构的维护费用达数十万元。 XX 长江大桥为全钢结构，结构比较复杂，不但是我国最大的公轨两用桥，甚至在世界同类型桥梁中跨度也居第一（全长约4881 米，由主桥、北引桥、南引桥、江北桥头立交、弹子石立交和黄桷湾立交等五大部分组成。其中主桥长932 米。桥体分上下两层，上层为双向6 车道，下层中间为双向交通轻轨，两边为预留汽车道。整个工程大桥结构为中承式钢桁系杆拱桥），所以桥梁各部位的腐蚀情况也会有明显不同。例如：桥梁外表面由于处于潮湿和酸性大气中，又容易积水积灰，腐蚀最历害；铆钉、焊缝等处，由于一般涂装过程中不容易引起足够重视，涂膜有缺陷，是最容易受到腐蚀的地方；桥的钢箱梁内部，通风欠佳，常常聚集大量湿气，进而引起涂层的起泡锈蚀等等。 本文从XXXX 长江大桥的防腐蚀要求出发，根据我们对中国建桥行业的工程施工实际情况的了解，针对桥梁的不同部位、不同结构及不同要求，提出以下具体的防护涂装配套体系和施工工艺，供桥梁设计单位和建设单位的有关专家们讨论和参考。 二、涂装方案 1、引用标准 ISO 12944 钢结构保护涂层 GB/T15957 大气环境腐蚀性分类 GB8923 涂装钢材表面锈蚀等级和除锈等级 GB/T13312 钢铁件涂装前除油程度检验方法（验油试纸法） HG/T3656 钢结构桥梁漆 TB/T1527 铁路钢桥保护涂装 TB/T2772 铁路钢桥用防锈底漆供货技术条件 TB/T2773 铁路钢桥用面漆、中间漆供货技术条件 TB/T2486 铁路钢梁涂膜劣化评定 GB/T1766 色漆和清漆涂层老化的评级方法
中新天津生态城中生大道跨蓟运河故道桥梁工程 防 腐 涂 层 施 工 方 案 编制： 审核： 审批： 中铁十八局集团第五工程有限公司 二零一一年七月十日
目录 1、工程概况 (1) 2、涂层材料的选用 (1) 2.1 涂层材料 (1) 2.2 混凝土表面修补材料 (2) 3、涂层试验 (2) 3.1 耐碱性试验 (2) 3.2 抗氯离子侵入性试验 (3) 3.3 黏结力试验 (3) 3.4 现场试验区选择及施工 (4) 4、施工工艺 (5) 4.1 施工对环境和混凝土表面的要求 (5) 4.2 施工步骤 (5) 4.3 施工要点 (6) 4.4 涂装基层处理 (6) 4.5 喷涂施工操作技巧 (6) 5、涂装的常见弊病、原因分析和防治措施 (7) 5.1 缩孔 (8) 5.2 流挂 (8) 5.3 刷痕 (9) 5.4 咬底 (9) 5.5 皱纹 (9) 5.6 起泡 (9) 5.7 涂膜开裂 (10) 5.8 涂膜脱落 (10) 6、安全保证措施 (10) 6.1 安全制度 (10) 6.2 喷涂安全注意事项 (11) 7、质量保证措施 (12) 7.1 涂装施工质量控制措施 (12) 7.2 技术交底 (13) 7.3 质量检测验收 (13) 8、环保措施 (13) 9、竣工验收应提交的资料 (14)
中新天津生态城中生大道跨蓟运河故道桥梁工程 防腐涂层施工方案 1、工程概况 主桥（4#～10#墩）为跨径40.5m+54m×4+40.5m的鱼腹式变截面连续箱梁，跨蓟运河故道；北侧引桥（0#～4#墩）跨径布置为25m×4，南侧引桥（10#～13#墩）跨径布置为25m×3，桥梁总长472m。 根据设计要求，本工程承台顶以上的混凝土表面（桥面除外）需涂刷含阻锈剂的混凝土保护涂层，以防止水通过毛细管向上或向内扩散，同时起到防水、防冻、防碳化作用。 2、涂层材料的选用 2.1 涂层材料 根据设计要求，经业主、设计、施工、监理及相关试验单位共同研究决定，选用HIS丙烯酸树脂混凝土专用涂料。 该种涂料为新型混凝土涂料，专为混凝土构件的防护及维修而设计。在生产中采用了当今国外最先进的工艺和特种功能原材料，集硬度、韧度和防护功能于一身，大大提高了该类产品的使用功效，与其他外延涂料相比，涂层，涂层致密坚固，有更优异的抗冲击强度，更好的防冻融、耐碱、耐盐雾、耐水、耐大气污染等功能，有效地阻挡水和二氧化碳，防止混凝土的老化和内部钢筋的锈蚀；即使在暴晒和恶劣气候条件下涂层仍具有长期的耐久性。具体特性如下：（1）选用独特核—壳结构改性丙烯酸材料，涂层具有出众的硬度和优异的耐磨性，在广泛的环境温度条件下均保持优异的强韧性、弹性，从而有效防止基面的磨损及涂层的脆裂。 （2）涂层的耐盐水性、耐盐雾性、抗水、抗化学品性能卓越。 （3）优异的耐久性和耐候性能，抗紫外线功能强劲，施工后的设施在相当长的时间内可免除维护和再次涂刷的费用。 （4）超强的附着力，适用基面广泛，在实际施工中，可对与混凝土构件相关的涂料同时进行防护，可减少使用者多种涂料采购造成的浪费。 （5）执行最新的环保标准，尽量减少对大气的污染，施工时不避明火，使施工者及施工现场的安全得到了保证。
钢结构防腐涂装施工方 案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
钢结构防腐涂装施工方案 1 范围 本工艺标准适用于建筑钢结构工程用的防腐蚀施工工艺。 2 施工准备 材料 建筑钢结构工程防腐材料的选用应符合设计要求。防腐蚀材料有底漆、面漆和稀料等。建筑钢结构工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等；建筑钢结构防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合国家有关技术指标的规定，还应有产品出厂合格证。 主要机具： 喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。 作业条件： 油漆工施工作业应有特殊工种作业操作证。 防腐涂装工程前钢结构工程已检查验收，并符合设计要求。 防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。 露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。 3 操作工艺
工艺流程： 基面清理→底漆涂装→面漆涂装→检查验收 基面清理： 建筑钢结构工程的油漆涂装应在钢结构安装验收合格后进行。油漆涂刷前，应将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污等杂物清理干净。 基面清理除锈质量的好坏，直接关系到涂层质量的好坏。因此涂装工艺的基面除锈质量分为一级和二级，见表5-25的规定。 钢结构除锈质量等级表5-25 为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。 喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。这种方法效率高，除锈彻底，是比较先进的除锈工艺。 酸洗除锈，它是把需涂装的钢构件浸放在酸池内，用酸除去构件表面的油污和铁锈。采用酸洗工艺效率也高，除锈比较彻底，但是酸洗以后必须用热水或清水冲洗构件，如果有残酸存在，构件的锈蚀会更加厉害。
大型钢结构设备防腐涂装方案 1．大型钢结构用涂装的要求 由于自重轻、承载能力高、抗震性能好和施工安装便利等优点在火力发电厂建设中广泛应用，钢结构的腐蚀问题日益突出，国内由于腐蚀造成的国民经济损失占国民经济总产值的5%左右，而全世界每六分钟就有4吨钢铁腐蚀变成红锈。 近年来随着国民经济的大幅增长，或钢构件在工程中大量的应用，国内的工程建设对钢结构或钢构件的腐蚀防护并不是特别重视，腐蚀成为影响结构安全性的重要因素。由于腐蚀造成的经济损失也是一个惊人的数字，国内通过对5个行业的调查分析得出每年由于腐蚀造成的损失占国民经济的5%-6%。各国腐蚀防护专家普遍认为，合理应用腐蚀防护技术，会降低因腐蚀造成的经济损失25%-30%。 A．腐蚀分析 由于建筑结构暴露在大气中，其主要的腐蚀为大气腐蚀。金属在大气中的腐蚀主要是金属表面形成的电解质液态膜与空气中去极化因子同时作用的结果。存在电解质液态膜时，阳极氧化反应将金属溶解，而阴极反应通常被认为是氧的还原反应。 Fe→Fe-O2+2H2O+4e→4HO- 根据碳钢在大气中腐蚀的主要影响因子，得出的腐蚀速率经验计算公式： M=+++式中：M—碳钢在大气中的腐蚀量，mg/(dm2/d)； T—地区气温，℃； W—地区湿度，%； H—海盐粒子量，mg/L； S—SO2量，mg/(dm2/d)； Y—降水量，mm. 从以可以看出，对暴露在空气中的钢结构的腐蚀相关因素为气温、湿度、海盐粒子量（主要为氯离子腐蚀）和SO2量。 国内一些科研单位对碳钢及耐候钢经8年自然暴晒试验的数据如下（μm/a）城市北京青岛武汉江津广州琼海万宁
有机涂料覆盖层防腐蚀寿命的决定因素有材料质量、涂层厚度、施工质量和使用环境 由此可见基体表面处理对涂层质量影响较大，一般要求： （1）基面要干净、无油污、无杂质、无焊药、表面平整、无毛刺等。 （2）表面干燥无水分，特别是酸洗、磷化前处理的基面，一定要表面干燥完全之后才可以涂装。 （3）不同基体表面的粗糙度要求不同。 2．国内外目前钢结构防腐涂装方案 A．各种重防腐涂料包括环氧富锌，环氧云铁，氯化橡胶等，选择合适的涂料品种，可长效防腐，性价比高，为目前主流防腐手段。 B．无机涂层防护，但较脆，不适应金属形变产生的应力，易开裂。 C．热喷涂，包括热浸镀，等电子喷涂，火焰喷涂，电弧喷涂，设备投资大，能耗高，防腐成本极大。 国内一般底漆防腐性不佳外还不具备导静电功能，中涂或面涂涂层抗渗透性不够，涂层被咬起现象严重，使用年限不超过一年。 3.科星防腐涂装方案 钛合金纳米重防腐涂料介绍：就是将钛合金超细化达到纳米级，使其表面活性大大提高。同时将有机物双键打开，形成游离键，两者复合到一起形成化学吸附和化学键合生成钛合金纳米浆料。其涂料是以钛合金纳米浆料、树脂、固化剂、助剂及少量溶剂组成的双单或双组分涂料 (1)抗渗透性强 1)钛合金纳米重防腐涂料和树脂形成了化学键合和化学吸附，并呈网络结构，堵塞了填料 与树脂间的渗透通道；
惠州市xx大桥 防腐涂装工艺编制： 审核： xxxx集团股份有限公司 2016年3月
目录
一、工程概况 、项目概况 主跨拱肋为钢结构提篮拱，拱肋跨径185m，拱轴线为悬链线，拱轴系数m=，矢高，矢跨比，拱肋轴线与立面夹角为10°，拱顶轴线理论间距24400mm，拱脚轴线理论间距。拱肋拱脚埋入混凝土拱座内，桥面以下采用2道钢箱实腹K型横撑（肋间横梁），同时也作为钢箱桥面支撑。桥面以上从下至上依次布置2道K 型格构式桁架风撑和3道四肢格构式桁架风撑。 钢结构桥面理论跨径组合：++++=。 桥面均采用双主梁形式的钢加劲梁，钢主梁全宽，为双箱单室结构，由纵梁、横梁和正交异性桥面板组成。 纵梁分为ZA～ZH，其中ZA为主跨标准段，节段长度；ZH为合龙段，节段长度；ZB为主跨最短吊索段，节段长度；ZC为拱肋穿孔段，节段长度；ZD为肋间横梁段，节段长度；ZE为边跨立柱段，节段长度，ZF、ZG为边跨段，节段长度分别为和。 横梁纵向标准间距为3000mm，横梁分为HL1～HL7，其中HL1为标准横梁，HL2为肋间支撑横梁、HL3、HL5为边跨横梁，HL4为立柱支撑横梁，HL6为梁端横梁，HL7为加强横隔肋。为增加结构的整体性和受力需要，肋间支撑横梁HL2、立柱支撑横HL4、端横梁HL6均采用箱型截面。其余横梁均为工字型截面。工字型截面的腹板和下翼缘均采用高强螺栓连接，箱型横梁腹板采用螺栓连接，下翼缘板采用焊接连接。 正交异性桥面板分为BA～BH共8种结构类型，其中BA为标准段，宽22790mm，长9000mm。各编号正交异性面板均与相应纵梁相对应。正交异性桥面板与纵梁、横梁采用焊接连接。 、涂装体系 钢结构的防腐设计遵循《钢结构防护涂装通用技术条件》（GB/T28699-2012）,采用长效防腐涂装方案，防腐设计寿命15～25年，选用环境类别为C5-M。 钢结构防腐具体方案见下表：
一、防腐涂料的涂装技术要求 (1) 1、构件表面处理方案 (1) 2、涂装体系的设计要求 (1) 3、涂装质量 (1) 4、涂装工艺技术要求 (2) 二、防火涂料的涂装技术要求 (5) 1、钢结构涂料涂装前的准备 (5) 2、涂装说明 (6) 3、防火涂料施工要点 (7) 4、涂装过程中的安全措施 (7)
涂装方案（防腐、防火） 一、防腐涂料的涂装技术要求 1、构件表面处理方案 2、涂装体系的设计要求 3、涂装质量 控制涂层外观：涂层平整、丰满、无流挂。膜厚要求：总膜厚测量 结果，85%以上测点膜厚值等于或大于方案规定值，最低膜厚不低于规定值的85%钢构件的表面处理 a、技术数据 ⑴喷砂除锈：Sa2.5级；ST3级； ⑵表面粗糙度40?80卩m ⑶ 施工的环境：温度5-38 C,相对湿度30-85% b、钢材表面处理的操作方法及技术要求
4、涂装工艺技术要求 1）、涂装前准备 构件在涂装前，应按涂装工艺的要求，对构件进行焊渣、焊接飞溅物及污垢清理等，并按设计要求对构件表面进行抛丸除锈处理。表面处理要求达到Sa2.5级，除锈等级按GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》。 2）、涂装工艺及技术措施 根据工程设计规定，涂装采用措施如下： 1、涂装工艺方案：工厂内先涂底漆两遍、中间漆一遍，现场涂刷一道中间漆 和两道面漆。 2、现场施工方法：工地现场油漆补涂采用手工刷涂。 （1）、现场桁架拼装杆件焊缝处在补刷防腐涂装底漆之前，先对焊缝处进行打磨除锈，锈迹、焊渣清理干净之后进行两遍无机富锌底漆补刷。以上工序完成之后，再对所有构件统一进行一遍环氧云铁中间漆涂刷，然后进行防火涂料涂装，最后进行面漆涂装。 （2）、在拼装过程中有个别杆件油漆磨损，在涂刷中间漆之前先补刷防腐底漆。 （3）、拼装桁架杆件中有少数杆件沾有油污，在涂刷施工前先用清洁剂擦拭干净后在进行涂装。 3、钢构件涂装工艺控制要点 (1)、施工条件：气温5C?35C ,相对湿度W 85%,在有雨、雾和较大灰尘条件下不可施工，底材温度大于60 C时暂定施工。 (2)、表面除锈处理后3小时内进行第一道底漆的涂装，焊接部位在72小时之
施工组织设计（施工方案） 目录 一、工程概述 二、防腐蚀技术组织设计 三、编制依据及防腐蚀标准规范 四、防腐蚀施工方案 五、人员组织计划 1.本工程人员组织体系 2.人员组织体系说明 3.工程人员安排 六、施工设备及机具计划 1.用于本工程主要设备机具清单表 2.用于本工程的主要检测仪器 七、重点、难点和关键环节的控制措施 八、质量保管理体系及质量保证措施 九、安全保证体系及措施 1.施工安全保障体系 2.市公安保措施 3.相关标准规范及安全管理制度 4.奖罚规定 十、环境保证体系及措施 1.通风除尘措施 2.施工场地清理 3.通风措施 4.除尘措施 十一、文明施工管理措施 十二、施工中应注意的问题
附件一钢结构桥梁防腐施工业绩 施工组织设计（施工方案） 一、工程概述 本技术规范书针对于新建XX大桥钢桁梁防腐施工，包括主要内容包括：主桁、铁路桥面板、平联、横联等所有构件的防腐施工，根据“新建XX大桥钢桁梁制造招标文件”中的防腐技术要求制定。 质量目标达到国家现行施工验收规范和质量评定合格标准。 安全目标杜绝一切重大事故和火灾的发生。 环境目标符合市容环保要求。 文明施工目标实施规范化、标准化现场管理，争创市文明工地。 二、防腐蚀技术组织设计 钢桥主体结构的防腐按《铁路钢桥保护涂装》（TB/T1527-2004）办理，采用第七套涂装体系，并根据本桥特点作相应的补充和调整。涂装体系见表1-1。 钢桁梁防腐涂装体系（第七套涂装体系）表1-1
（2）高栓部分摩擦面采用电弧喷铝。 b．箱形杆件内部等后期无法涂装养护的部分 涂装可采用以下两种方式之一： （1）电弧喷铝200μm；须确保杆件箱体内部密封完好； （2）环氧富锌底漆80μm，须确保杆件箱体内部密封完好； 采取密闭防腐措施，在端隔板处用腻子封堵所有缝隙、孔洞，防止水气进入引起钢板锈蚀。 箱形杆件密封工序： 钢板表面喷砂除锈； 用BC-1表面处理剂处理需密封表面； 用HM-106密封剂进行密封； 在密封剂表面刷涂环氧云铁中间漆和氟碳面漆； 胶封施工工艺按相关标准执行； 三、编制依据及防腐蚀标准规范 本规范适用于新建铁路XX大桥工程钢桁梁防腐，主要内容包括：主桁、铁路桥面板、平联、横联等所有构件的防腐；包括两道面漆及全部中间和底层涂层的涂装；电弧喷涂和密闭防腐。 TB 10002.2-2005 铁路桥梁钢结构设计规范 TB/T1527-2004 铁路钢桥保护涂装 GB/T8923-1988 涂装前钢材表面锈蚀等级和除锈等级
