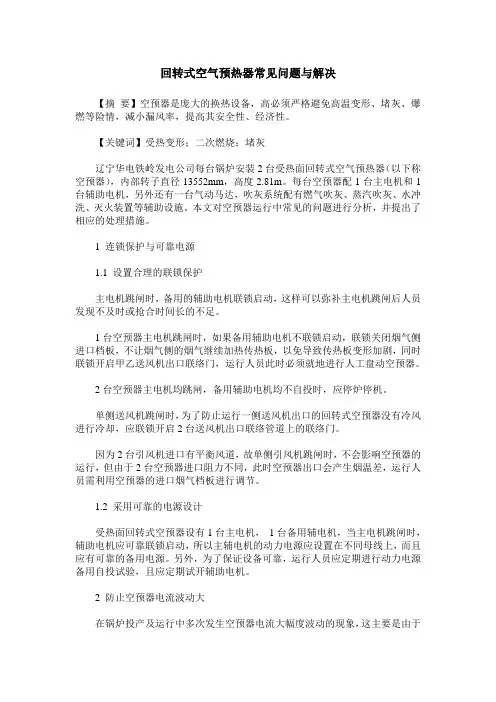

回转式空气预热器常见问题与解决
【摘要】空预器是庞大的换热设备，高必须严格避免高温变形、堵灰、爆燃等险情，减小漏风率，提高其安全性、经济性。
【关键词】受热变形；二次燃烧；堵灰
辽宁华电铁岭发电公司每台锅炉安装2台受热面回转式空气预热器（以下称空预器），内部转子直径13552mm，高度2.81m。每台空预器配1台主电机和1台辅助电机，另外还有一台气动马达，吹灰系统配有燃气吹灰、蒸汽吹灰、水冲洗、灭火装置等辅助设施。本文对空预器运行中常见的问题进行分析，并提出了相应的处理措施。
1 连锁保护与可靠电源
1.1 设置合理的联锁保护
主电机跳闸时，备用的辅助电机联锁启动，这样可以弥补主电机跳闸后人员发现不及时或抢合时间长的不足。
1台空预器主电机跳闸时，如果备用辅助电机不联锁启动，联锁关闭烟气侧进口档板，不让烟气侧的烟气继续加热传热板，以免导致传热板变形加剧，同时联锁开启甲乙送风机出口联络门，运行人员此时必须就地进行人工盘动空预器。
2台空预器主电机均跳闸，备用辅助电机均不自投时，应停炉停机。
单侧送风机跳闸时，为了防止运行一侧送风机出口的回转式空预器没有冷风进行冷却，应联锁开启2台送风机出口联络管道上的联络门。
因为2台引风机进口有平衡风道，故单侧引风机跳闸时，不会影响空预器的运行，但由于2台空预器进口阻力不同，此时空预器出口会产生烟温差，运行人员需利用空预器的进口烟气档板进行调节。
1.2 采用可靠的电源设计
受热面回转式空预器设有1台主电机，1台备用辅电机，当主电机跳闸时，辅助电机应可靠联锁启动，所以主辅电机的动力电源应设置在不同母线上，而且应有可靠的备用电源。另外，为了保证设备可靠，运行人员应定期进行动力电源备用自投试验，且应定期试开辅助电机。
2 防止空预器电流波动大
在锅炉投产及运行中多次发生空预器电流大幅度波动的现象，这主要是由于
