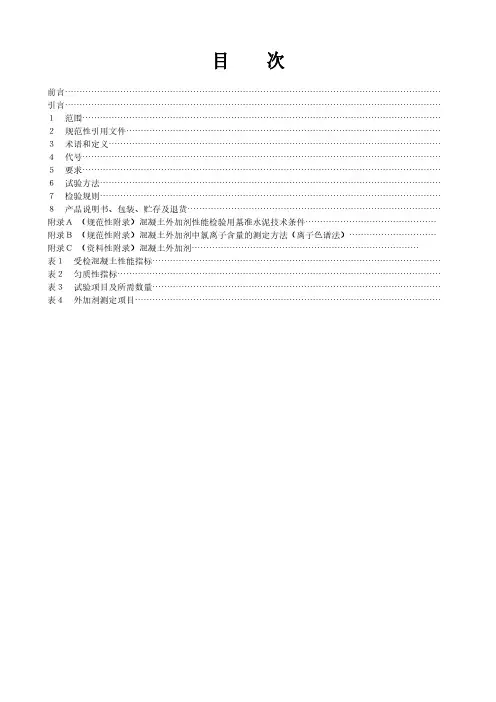

目次
前言…………………………………………………………………………………………………………………引言…………………………………………………………………………………………………………………１范围……………………………………………………………………………………………………………２规范性引用文件………………………………………………………………………………………………３术语和定义……………………………………………………………………………………………………４代号……………………………………………………………………………………………………………５要求……………………………………………………………………………………………………………６试验方法………………………………………………………………………………………………………７检验规则………………………………………………………………………………………………………８产品说明书、包装、贮存及退货……………………………………………………………………………附录Ａ（规范性附录）混凝土外加剂性能检验用基准水泥技术条件………………………………………附录Ｂ（规范性附录）混凝土外加剂中氯离子含量的测定方法（离子色谱法）…………………………附录Ｃ（资料性附录）混凝土外加剂……………………………………………………………………
表１受检混凝土性能指标………………………………………………………………………………………表２匀质性指标…………………………………………………………………………………………………表３试验项目及所需数量………………………………………………………………………………………表４外加剂测定项目……………………………………………………………………………………………
本标准第５章的表１中抗压强度比、收缩率比、相对耐久性为强制性的，其余为推荐性的。
本标准代替GB8076—1997《混凝土外加剂》，与GB8076—1997相比，主要差异在于：
——增加了高性能减水剂和泵送剂，并制定了技术要求和试验方法；
——增加了产品代号一章；
——对高性能减水剂、高效减水剂和普通减水剂划分了类型，即某类外加剂可分早强型、标准型和缓凝型；
——取消了合格品，在原一等品性能指标的基础上，对产品技术指标进行了调整；
——参考EN9342：2001及JISA6204：2006等标准，调整了匀质性项目的技术指标（如：含固量、含水率、密度等），增加了部分产品的混凝土试验的项目（如：坍落度和含气量1ｈ的经时变化量）；
——删除了原标准中钢筋锈蚀的测试方法，制定了用离子色谱法测定混凝土外加剂中氯离子含量的测定方法；
——提高了混凝土外加剂性能检验专用基准水泥的比表面积。
本标准附录Ａ、附录Ｂ为规范性附录，附录Ｃ为资料性附录。
本标准由中国建筑材料联合会提出。
本标准由全国水泥制品标准化技术委员会归口。
本标准负责起草单位：中国建筑材料科学研究总院。
本标准参加起草单位：江苏省建筑科学研究院、浙江五龙化工股份有限公司、同济大学、上海市建筑科学研究院、中国建筑科学研究院、中国铁道科学研究院、南京水利水电科学研究院、中国建材检验认证中心、苏州混凝土水泥制品研究院、黑龙江省寒地科学研究院、广东佛山瑞龙建材科技有限公司、天津市雍阳减水剂厂、江苏海润化工有限公司、江西武冠新材料公司、湛江外加剂厂、四川柯帅外加剂有限公司、北京兴发水泥有限公司、格雷斯中国有限公司、山东华伟银凯建材有限公司、黑龙江省低温建筑科学研究院中间试验厂。
本标准主要起草人：田培、王玲、缪昌文、宋永良、孙振平、姚利君、郭京育、朱长华、张燕驰、崔金华、冯金之、朱卫中、仲以林、张俊超、徐兆桐、罗建成、何浩孟、帅希文、李全华、张书强、贾吉堂、朱广祥、白杰、高春勇、林晖。
本标准所代替的历次版本发布情况为：
——GB8076—1987，GB8076—1997
各种混凝土外加剂的应用改善了新拌和硬化混凝土性能，促进了混凝土新技术的发展，促进了工业副产品在胶凝材料系统中更多的应用，还有助于节约资源和环境保护，已经逐步成为优质混凝土必不可少的材料。近年来，国家基础建设保持高速增长，铁路、公路、机场、煤矿、市政工程、核电站、大坝等工程对混凝土外加剂的需求一直很旺盛，我国的混凝土外加剂行业也一直处于高速发展阶段。
减水剂是混凝土外加剂中最重要的品种，按其减水率大小，可分为普通减水剂（以木质素磺酸盐类为代表）、高效减水剂（包括萘系、密胺系、氨基磺酸盐系、脂肪族系等）和高性能减水剂（以聚羧酸系高性能减水剂为代表）。2007年各种减水剂总产量约284.54万ｔ，其中普通减水剂为17.51万ｔ，占6.2％；高效减水剂为225.6万ｔ，占79.3％；高性能减水剂为41.43万ｔ，占14.6％。
高性能减水剂具有一定的引气性，较高的减水率和良好的坍落度保持性能。与其他减水剂相比，高性能减水剂在配制高强度混凝土和高耐久性混凝土时，具有明显的技术优势和较高的性价比。国外从20世纪90年代开始使用高性能减水剂，日本现在用量占减水剂总量的60％～70％，欧、美约占减水剂总量的20％左右。高性能减水剂包括聚羧酸系减水剂、氨基羧酸系减水剂以及其他能够达到本标准指标要求的减水剂。我国从2000年前后逐渐开始对高性能减水剂进行研究，近两年以聚羧酸系减水剂为代表的高性能减水剂逐渐在工程中得到应用。因此，本标准增加了早强型、标准型和缓凝型三种型号的高性能减水剂，并针对该类减水剂的技术特点，在大量试验的基础上，提出了具体性能要求和试验方法。
混凝土外加剂
１范围
本标准规定了用于水泥混凝土中外加剂的术语和定义、要求、试验方法、检验规则、包装、出厂、贮存及退货等。
本标准适用于高性能减水剂（早强型、标准型、缓凝型）、高效减水剂（标准型、缓凝型）、普通减水剂（早强型、标准型、缓凝型）、引气减水剂、泵送剂、早强剂、缓凝剂及引气剂共八类混凝土外加剂。２规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T176 水泥化学分析方法
GB/T8074 水泥比表面积测定方法勃氏法
GB/T8075混凝土外加剂的定义、分类、命名和术语
GB/T8077混凝土外加剂匀质性试验方法
GB/T8170数值修约规则与极限数值的表示和判定
GB/T14684建筑用砂
GB/T14685建筑用卵石、碎石
GB/T50080普通混凝土拌合物性能试验方法标准
GB/T50081普通混凝土力学性能试验方法标准
GBJ82普通混凝土长期性能和耐久性能试验方法
JG3036混凝土试验用搅拌机
JGJ55普通混凝土配合比设计规程
JGJ63混凝土用水标准
３术语和定义
GB/T8075确立的以及下列术语和定义适用于本标准。
3.1高性能减水剂high performance water reducer
比高效减水剂具有更高减水率、更好坍落度保持性能、较小干燥收缩，且具有一定引气性能的减水剂。
3.2基准水泥reference cement
符合本标准附录Ａ要求的、专门用于检验混凝土外加剂性能的水泥。
3.3基准混凝土reference concrete
按照本标准规定的试验条件配制的不掺外加剂的混凝土。
3.4受检混凝土test concrete
按照本标准规定的试验条件配制的掺有外加剂的混凝土。
４代号
采用以下代号表示下列各种外加剂的类型：
早强型高性能减水剂：HPWR-A；
标准型高性能减水剂：HPWR-S；
缓凝型高性能减水剂：HPWR-R；
标准型高效减水剂：HWR-S；
缓凝型高效减水剂：HWR-R；
早强型普通减水剂：WR-A；
标准型普通减水剂：WR-S；
缓凝型普通减水剂：WR-R；
引气减水剂：AEWR；
早强剂：Ac；
缓凝剂：Re；
引气剂：AE。
５要求
５.１受检混凝土性能指标
掺外加剂混凝土的性能应符合表１的要求。
表１受检混凝土性能指标
项目
外加剂品种
高性能减水剂HPWR 高效减水剂HWR 普通减水剂WR
引气减水
剂AEWR
泵送剂
PA
早强剂
Ac
缓凝剂
Re
引气剂AE 早强剂
HPWR-A
标准型
HPWR-S
缓凝型
HPWR-R
标准型
HWR-S
缓凝型
HWR-R
早强剂
WR-A
标准型
WR-S
缓凝型
WR-R
减水率/%，不小于25 25 25 14 14 8 8 8 10 12—— 6 泌水率/%，不大于50 60 70 90 100 95 100 100 70 70 100 100 70 含气量/% ≤6.0 ≤6.0 ≤6.0 ≤3.0 ≤4.5 ≤4.0 ≤4.0 ≤5.5 ≥3.0 ≤5.5 ——
凝凝时间之差/min 初凝-90～
+90
-90～
+120
＞+90 -90～
+120
＞+90 -90～
+90
-90～
+120
＞+90 -90～
+120
—
-90～+90＞+90
-90～+120终凝—————
1h经时变
化量坍落度/mm —≤80 ≤60
—————
—
——
—
含气量/% ———-1.5～+1.5—-1.5～+1.5
抗压强度比/%，不小
于1d 180 170 —140 —135 ————135 ——3d 170 160 —130 —130 115 —115 —130 —95 7d 145 150 140 125 125 110 115 110 110 115 110 100 95 28d 130 140 130 120 120 100 110 110 100 110 100 100 90
收缩率比
/%，不大于
28d 110 110 110 135 135 135 135 135 135 135 135 135 135 相对耐久性(200次)/%，不小于————————80 ———80 注１：表1中抗压强度比、收缩率比、相对耐久性为强制性指标，其余为推荐性指标。
注２：除含气量和相对耐久性外，表中所列数据为掺外加剂混凝土与基准混凝土的差值或比值。
注３：凝结时间之差性能指标中的“－”号表示提前，“＋”号表示延缓。
注４：相对耐久性（200次）性能指标中的“≥80”表示将28ｄ龄期的受检混凝土试件快速冻融循环200次后，动弹性模量保留值≥80％。
注５：1ｈ含气量经时变化量指标中的“－”号表示含气量增加，“＋”号表示含气量减少。
注６：其他品种的外加剂是否需要测定相对耐久性指标，由供、需双方协商确定。
注７：当用户对泵送剂等产品有特殊要求时，需要进行的补充试验项目、试验方法及指标，由供需双方协商决定。
５.２匀质性指标
匀质性指标应符合表２的要求。
表２匀质性指标
项目指标
氯离子含量/％不超过生产厂控制值
总碱量/％不超过生产厂控制值
含固量／％S＞２５％时，应控制在0.95S～1.05S；
S≤２５％时，应控制在0.90S～1.10S
含水率/％W＞５％时，应控制在0.90W～1.10W；
W≤５％时，应控制在0.80W～1.20W
密度/（ｇ/cm3）D＞1.1时，应控制在D±0.03；
D≤1.1时，应控制在D±0.02
细度应在生产厂控制范围内
pＨ值应在生产厂控制范围内
硫酸钠含量/％不超过生产厂控制值
注１：生产厂应在相关的技术资料中明示产品匀质性指标的控
制值；
注２：对相同和不同批次之间的匀质性和等效性的其他要求，
可由供需双方商定；
注３：表中的S、W和D分别为含固量、含水率和密度的生产
厂控制值。
６试验方法
6.1材料
6.1.1水泥
采用本标准附录Ａ规定的水泥。
6.1.2 砂
符合GB/T 14684中Ⅱ区要求的中砂，但细度模数为2.6～2.9，含泥量小于１％。
6.1.3石子
符合GB/T 14685要求的公称粒径为5mm～20mm的碎石或卵石，采用二级配，其中5mm～10mm占40％，10mm～20mm占60％，满足连续级配要求，针片状物质含量小于10％，空隙率小于47％，含泥量小于0.5％。如有争议，以碎石结果为准。
6.1.4水
符合JGJ 63混凝土拌和用水的技术要求。
6.1.5外加剂
需要检测的外加剂。
6.2 配合比
基准混凝土配合比按JGJ 55进行设计。掺非引气型外加剂的受检混凝土和其对应的基准混凝土的水泥、砂、石的比例相同。配合比设计应符合以下规定：
ａ）水泥用量：掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的单位水泥用量为360kg/ｍ3；掺其他外加剂的基准混凝土和受检混凝土单位水泥用量为330kg/ｍ3。
ｂ）砂率：掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的砂率均为43％～47％；掺其他外加剂的基准混凝土和受检混凝土的砂率为36％～40％；但掺引气减水剂或引气剂的受检混凝土的砂率应比基准混凝土的砂率低１％～３％。
ｃ）外加剂掺量：按生产厂家指定掺量。
ｄ）用水量：掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的坍落度控制在（210±10）mm，
制在（80±10）mm 。
用水量包括液体外加剂、砂、石材料中所含的水量。 6.3 混凝土搅拌
采用符合JG 3036要求的公称容量为60L 的单卧轴式强制搅拌机。搅拌机的拌合量应不少于20L ，不宜大于45L 。
外加剂为粉状时，将水泥、砂、石、外加剂一次投入搅拌机，干拌均匀，再加入拌合水，一起搅拌２min 。外加剂为液体时，将水泥、砂、石一次投入搅拌机，干拌均匀，再加入掺有外加剂的拌合水一起搅拌２min 。
出料后，在铁板上用人工翻拌至均匀，再行试验。各种混凝土试验材料及环境温度均应保持在(20±3)℃。
6.4 试件制作及试验所需试件数量 6.4.1 试件制作
混凝土试件制作及养护按GB/T 50080进行，但混凝土预养温度为（20±3３）℃。
6.4.2 试验项目及数量
试验项目及数量详见表３。
表３ 试验项目及所需数量
试验项目
外加剂类别 试验类别
试验所需数量
混凝土拌合批数
每批取样数目 基准混凝土总取样数目
受检混凝土总取样数目
减水率 除早强剂、缓凝剂外的
各种外加剂
混凝土 拌合物 3 1次 3次 3次 泌水率比 各种外加剂
3 1个 3个 3个 含气量 3 1个 3个 3个 凝结时间差 3 1个 3个 3个 1h 经时变化量
坍落度 高性能减水剂、泵送剂 3 1个 3个 3个 含气量
引气剂、引气减水剂
3
1个
3个
3个
6.5混凝土拌合物性能试验方法
6.5.1坍落度和坍落度１h 经时变化量测定
每批混凝土取一个试样。坍落度和坍落度１小时经时变化量均以三次试验结果的平均值表示。三次试验的最大值和最小值与中间值之差有一个超过10mm 时，将最大值和最小值一并舍去，取中间值作为该批的试验结果；最大值和最小值与中间值之差均超过10mm 时，则应重做。
坍落度及坍落度１小时经时变化量测定值以mm 表示，结果表达修约到5mm 。 5.5.1.1坍落度测定
混凝土坍落度按照GB/T 50080测定；但坍落度为（210±10）mm 的混凝土，分两层装料，每层装入高度为筒高的一半，每层用插捣棒插捣15次。 6.5.1.2坍落度１h 经时变化量测定
当要求测定此项时，应将按照6.3搅拌的混凝土留下足够一次混凝土坍落度的试验数量，并装入用湿布擦过的试样筒内，容器加盖，静置至１h （从加水搅拌时开始计算），然后倒出，在铁板上用铁锹翻拌至均匀后，再按照坍落度测定方法测定坍落度。计算出机时和１ｈ之后的坍落度之差值，即得到坍落度的经时变化量。
坍落度１ｈ经时变化量按式（１）计算：
△Sl =Sl 0－Sl 1h …………………………………………（1） 式中：ΔSl ——坍落度经时变化量，单位为毫米（mm ）；
Sl 0——出机时测得的坍落度，单位为毫米（mm ）； Sl 1h ——1ｈ后测得的坍落度，单位为毫米（mm ）。 6.5.2 减水率测定
减水率为坍落度基本相同时，基准混凝土和受检混凝土单位用水量之差与基准混凝土单位用水量之比。减水率按式（２）计算，应精确到0.1％。
W R = W 0－W 1
×100 (2)
W 0
式中：
W R ——减水率，％；
W 0——基准混凝土单位用水量，单位为千克每立方米（kg/ｍ3）； W 1——受检混凝土单位用水量，单位为千克每立方米（kg/ｍ3）。
W R 以三批试验的算术平均值计，精确到１％。若三批试验的最大值或最小值中有一个与中间值之差超过中间值的15％时，则把最大值与最小值一并舍去，取中间值作为该组试验的减水率。若有两个测值与中间值之差均超过15％时，则该批试验结果无效，应该重做。 6.5.3 泌水率比测定
泌水率比按式（３）计算，应精确到１％。
R B = B t
×100 (3)
B c
式中：
R B ——泌水率比，％；
B t ——受检混凝土泌水率，％； 抗压强度比 各种外加剂 硬化混凝土 3 6、9或12块 18、27或36块 18、27或36块
收缩率比 3 1条 3条 3条 相对耐久性
引气减水剂、引气剂
硬化混凝土
3
1条
3条
3条
注１：试验时，检验同一种外加剂的三批混凝土的制作宜在开始试验一周内的不同日期完成。对比的基准混凝土和受检混凝土应同时成型。
注２：试验龄期参考表１试验项目栏。
注３：试验前后应仔细观察试样，对有明显缺陷的试样和试验结果都应舍除。
泌水率的测定和计算方法如下：
先用湿布润湿容积为5Ｌ的带盖筒（内径为185mm，高200mm），将混凝土拌合物一次装入，在振动台上振动20s，然后用抹刀轻轻抹平，加盖以防水分蒸发。试样表面应比筒口边低约20mm。自抹面开始计算时间，在前60min，每隔10min用吸液管吸出泌水一次，以后每隔20min吸水一次，直至连续三次无泌水为止。每次吸水前5min，应将筒底一侧垫高约20mm，使筒倾斜，以便于吸水。吸水后，将筒轻轻放平盖好。将每次吸出的水都注入带塞量筒，最后计算出总的泌水量，精确至1g，并按式（４）、式（５）计算泌水率：
B=
V W
×100 (4)
(W/G)G W
G W= G1－G0^ (5)
式中：
B——泌水率，％；
V W——泌水总质量，单位为克（ｇ）；
W——混凝土拌合物的用水量，单位为克（ｇ）；
G——混凝土拌合物的总质量，单位为克（ｇ）；
G W——试样质量，单位为克（ｇ）；
G1——筒及试样质量，单位为克（ｇ）；
G0——筒质量，单位为克（ｇ）。
试验时，从每批混凝土拌合物中取一个试样，泌水率取三个试样的算术平均值，精确到0.1％。若三个试样的最大值或最小值中有一个与中间值之差大于中间值的15％，则把最大值与最小值一并舍去，取中间值作为该组试验的泌水率，如果最大值和最小值与中间值之差均大于中间值的15％时，则应重做。6.5.4含气量和含气量１h经时变化量的测定
试验时，从每批混凝土拌合物取一个试样，含气量以三个试样测值的算术平均值来表示。若三个试样中的最大值或最小值中有一个与中间值之差超过0.5％时，将最大值与最小值一并舍去，取中间值作为该批的试验结果；如果最大值与最小值与中间值之差均超过0.5％，则应重做。含气量和１ｈ经时变化量测定值精确到0.1％。
6.5.4.1含气量测定
按GB/T 50080用气水混合式含气量测定仪，并按仪器说明进行操作，但混凝土拌合物应一次装满并稍高于容器，用振动台振实15ｓ～20ｓ。
6.5.4.2含气量１h经时变化量测定
当要求测定此项时，将按照6.3搅拌的混凝土留下足够一次含气量试验的数量，并装入用湿布擦过的试样筒内，容器加盖，静置至1ｈ（从加水搅拌时开始计算），然后倒出，在铁板上用铁锹翻拌均匀后，再按照含气量测定方法测定含气量。计算出机时和1ｈ之后的含气量之差值，即得到含气量的经时变化量。含气量1ｈ经时变化量按式（６）计算：
△A=A0－A1h^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^（6）
式中：
△A——含气量经时变化量，％；
A0——出机后测得的含气量，％；
A1h——１小时后测得的含气量，％。
6.5.5 凝结时间差测定
凝结时间差按式（７）计算：
△T=T t－T C^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^（7）
式中：
△T——凝结时间之差，单位为分钟（min）；
T t——受检混凝土的初凝或终凝时间，单位为分钟（min）；
凝结时间采用贯入阻力仪测定，仪器精度为10Ｎ，凝结时间测定方法如下：
将混凝土拌合物用５ｍｍ（圆孔筛）振动筛筛出砂浆，拌匀后装入上口内径为160mm，下口内径为150mm，净高150mm的刚性不渗水的金属圆筒，试样表面应略低于筒口约10mm，用振动台振实，约3ｓ～5ｓ，置于（20±2）℃的环境中，容器加盖。一般基准混凝土在成型后3ｈ～4ｈ，掺早强剂的在成型后１ｈ～２ｈ，掺缓凝剂的在成型后4ｈ～6ｈ开始测定，以后每0.5ｈ或1ｈ测定一次，但在临近初、终凝时，可以缩短测定间隔时间。每次测点应避开前一次测孔，其净距为试针直径的2倍，但至少不小于15mm，试针与容器边缘之距离不小于25mm。测定初凝时间用截面积为100mm2的试针，测定终凝时间用20mm2的试针。
测试时，将砂浆试样筒置于贯入阻力仪上，测针端部与砂浆表面接触，然后在（10±2）ｓ内均匀地使测针贯入砂浆（25±2）mm 深度。记录贯入阻力，精确至10Ｎ，记录测量时间，精确至１min。贯入阻力按式（８）计算，精确到0.1MPa。
R= P
(8)
A
式中：
R——贯入阻力值，单位为兆帕（MPa）；
P——贯入深度达25mm 时所需的净压力，单位为牛顿（Ｎ）；
A——贯入阻力仪试针的截面积，单位为平方毫米（mm２）。
根据计算结果，以贯入阻力值为纵坐标，测试时间为横坐标，绘制贯入阻力值与时间关系曲线，求出贯入阻力值达3.5 MPa时，对应的时间作为初凝时间；贯入阻力值达28 MPa时，对应的时间作为终凝时间。从水泥与水接触时开始计算凝结时间。
试验时，每批混凝土拌合物取一个试样，凝结时间取三个试样的平均值。若三批试验的最大值或最小值之中有一个与中间值之差超过30min，把最大值与最小值一并舍去，取中间值作为该组试验的凝结时间。若两测值与中间值之差均超过30min组试验结果无效，则应重做。凝结时间以min表示，并修约到5min。
6.6 硬化混凝土性能试验方法
6.6.1 抗压强度比测定
抗压强度比以掺外加剂混凝土与基准混凝土同龄期抗压强度之比表示，按式（９）计算，精确到１％。
R?= ?t
×100 (9)
?c
式中：
R?——抗压强度比，％；
?t——受检混凝土的抗压强度，单位为兆帕（MPa）；
?c——基准混凝土的抗压强度，单位为兆帕（MPa）。
受检混凝土与基准混凝土的抗压强度按GB/Ｔ50081进行试验和计算。试件制作时，用振动台振动15ｓ～20ｓ。试件预养温度为（20±3）℃。试验结果以三批试验测值的平均值表示，若三批试验中有一批的最大值或最小值与中间值的差值超过中间值的15％，则把最大值与最小值一并舍去，取中间值作为该批的试验结果，如有两批测值与中间值的差均超过中间值的15％，则试验结果无效，应该重做。
6.6.2 收缩率比测定
收缩率比以28ｄ龄期时受检混凝土与基准混凝土的收缩率的比值表示，按（10）式计算：
Rε= εt
×100 (10)
εc
式中：
Rε——收缩率比，％；
εt——受检混凝土的收缩率，％；
εc——基准混凝土的收缩率，％。
受检混凝土及基准混凝土的收缩率按GBJ 82测定和计算。试件用振动台成型，振动（15～20）s。每
6.6.3相对耐久性试验
按GBJ 82进行，试件采用振动台成型，振动15ｓ～20ｓ，标准养护28ｄ后进行冻融循环试验（快冻法）。
相对耐久性指标是以掺外加剂混凝土冻融200次后的动弹性模量是否不小于80％来评定外加剂的质量。每批混凝土拌合物取一个试样，相对动弹性模量以三个试件测值的算术平均值表示。
6.7 匀质性试验方法
6.7.1氯离子含量测定
氯离子含量按GB/T 8077进行测定，或按本标准附录Ｂ的方法测定，仲裁时采用附录Ｂ的方法。6.7.2含固量、总碱量、含水率、密度、细度、pH值、硫酸钠含量的测定按GB/T 8077进行。
７检验规则
7.1取样及批号
7.1.1点样和混合样
点样是在一次生产产品时所取得的一个试样。混合样是三个或更多的点样等量均匀混合而取得的试样。
7.1.2批号
生产厂应根据产量和生产设备条件，将产品分批编号。掺量大于１％（含１％）同品种的外加剂每一批号为100ｔ，掺量小于１％的外加剂每一批号为50ｔ。不足100ｔ或50ｔ的也应按一个批量计，同一批号的产品必须混合均匀。
7.1.3取样数量
每一批号取样量不少于0.2ｔ水泥所需用的外加剂量。
7.2试样及留样
每一批号取样应充分混匀，分为两等份，其中一份按表１和表２规定的项目进行试验，另一份密封
保存半年，以备有疑问时，提交国家指定的检验机关进行复验或仲裁。
7.3检验分类
7.3.1出厂检验
每批号外加剂的出厂检验项目，根据其品种不同按表４规定的项目进行检验。
表４ 外加剂测定项目
7.3.2 型式检验
型式检验项目包括第５章全部性能指标。有下列情况之一者，应进行型式检验： ａ）新产品或老产品转厂生产的试制定型鉴定；
ｂ）正式生产后，如材料、工艺有较大改变，可能影响产品性能时； ｃ）正常生产时，一年至少进行一次检验；
ｄ）产品长期停产后，恢复生产时；
ｅ）出厂检验结果与上次型式检验结果有较大差异时； ｆ）国家质量监督机构提出进行型式试验要求时。 7.4 判定规则
7.4.1 出厂检验判定
型式检验报告在有效期内，且出厂检验结果符合表２的要求，可判定为该批产品检验合格。 7.4.2 型式检验判定
产品经检验，匀质性检验结果符合表２的要求；各种类型外加剂受检混凝土性能指标中，高性能减水剂及泵送剂的减水率和坍落度的经时变化量，其他减水剂的减水率、缓凝型外加剂的凝结时间差、引气型外加剂的含气量及其经时变化量、硬化混凝土的各项性能符合表１的要求，则判定该批号外加剂合格。如不符合上述要求时，则判该批号外加剂不合格。其余项目可作为参考指标。 7.5 复验
复验以封存样进行。如使用单位要求现场取样，应事先在供货合同中规定，并在生产和使用单位人员在场的情况下于现场取混合样，复验按照型式检验项目检验。 ８ 产品说明书、包装、贮存及退货 8.1 产品说明书
产品出厂时应提供产品说明书，产品说明书至少应包括下列内容： ａ）生产厂名称； 测定 项目
外加剂品种
高性能减水剂
HPWR 高效减水剂
HWR
普通减水剂
WR 引气减水剂AEWR
泵送
剂 PA
早强剂
Ac
缓
凝
剂 Re
引气
剂
AE
备注
早强型 HPWR-A
标准型HPWR-S
缓凝剂HPWR-R
标准型HWR-S
缓凝型HWR-R
早强型 WR-A 标准型WR-S 缓凝型WR-R 含固量
液体外加剂
必测 含水率
粉状外加剂
必测 密度
液体外加剂
必测 细度
粉状外加剂
必测
pH 值 √ √ √ √ √ √ √ √ √ √ √ √ √ 氯离子 含量 √
√
√
√ √ √ √
√
√
√
√ √
√
每３个月 至少一次 硫酸钠含量
√ √ √ √
每３个月
至少一次 总碱量
√ √ √ √
√
√
√ √ √ √ √
√ √
每年 至少一次
ｃ）产品性能特点、主要成分及技术指标；
ｄ）适用范围；
ｅ）推荐掺量；
ｆ）贮存条件及有效期，有效期从生产日期算起，企业根据产品性能自行规定；
ｇ）使用方法、注意事项、安全防护提示等。
8.2包装
粉状外加剂可采用有塑料袋衬里的编织袋包装；液体外加剂可采用塑料桶、金属桶包装。包装净质量误差不超过１％。液体外加剂也可采用槽车散装。
所有包装容器上均应在明显位置注明以下内容：产品名称及类型、代号、执行标准、商标、净质量或体积、生产厂名及有效期限。生产日期和产品批号应在产品合格证上予以说明。
8.3产品出厂
凡有下列情况之一者，不得出厂：技术文件（产品说明书、合格证、检验报告等）不全、包装不符、质量不足、产品受潮变质，以及超过有效期限。产品匀质性指标的控制值应在相关的技术资料中明示。
生产厂随货提供技术文件的内容应包括：产品名称及型号、出厂日期、特性及主要成分、适用范围及推荐掺量、外加剂总碱量、氯离子含量、安全防护提示、储存条件及有效期等。
外加剂的应用及有关事项参见附录Ｃ。
8.4贮存
外加剂应存放在专用仓库或固定的场所妥善保管，以易于识别，便于检查和提货为原则。搬运时应轻拿轻放，防止破损，运输时避免受潮。
8.5退货
使用单位在规定的存放条件和有效期限内，经复验发现外加剂性能与本标准不符时，则应予以退回或更换。
净质量和体积误差超过１％时，可以要求退货或补足。粉状的外加剂可取50包，液体的外加剂可取30桶（其他包装形式由双方协商），称量取平均值计算。
凡无出厂文件或出厂技术文件不全，以及发现实物质量与出厂技术文件不符合，可退货。
附录 A
（规范性附录）
混凝土外加剂性能检验用基准水泥技术条件
基准水泥是检验混凝土外加剂性能的专用水泥，是由符合下列品质指标的硅酸盐水泥熟料与二水石膏共同粉磨而成的42.5强度等级的Ｐ.Ⅰ型硅酸盐水泥。基准水泥必须由经中国建材联合会混凝土外加剂分会与有关单位共同确认具备生产条件的工厂供给。
A.1品质指标（除满足42.5强度等级硅酸盐水泥技术要求外）
A.1.1熟料中铝酸三钙（Ｃ3Ａ）含量6％～8％。
A.1.2熟料中硅酸三钙（Ｃ3Ｓ）含量55％～60％。
A.1.3熟料中游离氧化钙（fCaO）含量不得超过1.2％。
A.1.4水泥中碱（Na2O＋0.658k2O）含量不得超过1.0％。
A.1.5水泥比表面积（350±10）ｍ2/kg。
A.2试验方法
A.2.1游离氧化钙、氧化钾和氧化钠的测定，按GB/T176进行。
A.2.2水泥比表面积的测定，按GB/T8074进行。
A.2.3铝酸三钙和硅酸三钙含量由熟料中氧化钙、二氧化硅、三氧化二铝和三氧化二铁含量，按下式计算得：
Ｃ3Ｓ=3.80·SiO2(3K H－2) ………………………………………………（A.1）
Ｃ3Ａ=2.65·(Al2O3－0.64 Fe2O3)………………………………………（A.2）
KH= Ca O－fCa O－1.65 Al2O3－0.35 Fe2O3
×100………（A.3）
2.80SiO2
式中：Ｃ3Ｓ、Ｃ3Ａ、SiO2、Al2O3、Fe2O3和fCaO分别表示该成分在熟料中所占的质量分数，数值以％表示；KH表示石灰饱和系数。
A.3验收规则
A.3.1基准水泥出厂15ｔ为一批号。每一批号应取三个有代表性的样品，分别测定比表面积，测定结果均须符合规定。
A.3.2凡不符合本技术条件Ａ.1中任何一项规定时，均不得出厂。
A.4包装及贮运
采用结实牢固和密封良好的塑料桶包装。每桶净重（25±0.5）kg，桶中须有合格证，注明生产日期、批号。有效储存期为自生产之日起半年。
附录 B
（规范性附录）
混凝土外加剂中氯离子含量的测定方法（离子色谱法）
B.1范围
本方法适用于混凝土外加剂中氯离子的测定。
B.2方法提要
离子色谱法是液相色谱分析方法的一种，样品溶液经阴离子色谱柱分离，溶液中的阴离子Ｆ－、Cl－、
SO2-
4、NO-
3
被分离，同时被电导池检测。测定溶液中氯离子峰面积或峰高。
B.3试剂和材料
ａ）氮气：纯度不小于99.8％；
ｂ）硝酸：优级纯；
ｃ）实验室用水：一级水（电导率小于18ｍΩ·cm，0.2μｍ超滤膜过滤）；
ｄ）氯离子标准溶液（１mg/mＬ）：准确称取预先在（550～600）℃加热（40～50）min后，并在干燥器中冷却至室温的氯化钠（标准试剂）1.648ｇ，用水溶解，移入1000ｍＬ容量瓶中，用水稀释至刻度。
ｅ）氯离子标准溶液（100μｇ/mＬ）：准确移取上述标准溶液100mＬ至1000ｍＬ容量瓶中，用水稀释至刻度。
ｆ）氯离子标准溶液系列：准确移取1mＬ，5mＬ，10mＬ，15mＬ，20mＬ，25mＬ（100μｇ/mＬ的氯离子的标准溶液）至100mＬ容量瓶中，稀释至刻度。此标准溶液系列浓度分别为：1μg/mＬ，５μg/mＬ，1μg/mＬ，15μg/mＬ，20μg/mＬ，25μg/mＬ。
B.4仪器
B.4.1离子色谱仪：包括电导检测器，抑制器，阴离子分离柱，进样定量环（25μＬ，50μＬ，100μＬ）。
B.4.20.22μｍ水性针头微孔滤器。
B.4.3柱：功能基为聚二乙烯基苯。
B.4.4注射器：1.0ｍＬ、2.5ｍＬ。
B.4.5淋洗液体系选择
B.4.5.1碳酸盐淋洗液体系：阴离子柱填料为聚苯乙烯、有机硅、聚乙烯醇或聚丙烯酸酯阴离子交换树脂。
B.4.5.2氢氧化钾淋洗液体系：阴离子色谱柱IonpacAs18型分离柱（250mm×4mm）和IonPacAG18型保护柱（50ｍｍ×４mm）；或性能相当的离子色谱柱。
B.4.6抑制器：连续自动再生膜阴离子抑制器或微填充床抑制器。
B.4.7检出限：0.01μｇ/mＬ。
B.5通则
B.5.1测定次数
在重复性条件下测定２次。
B.5.2空白试验
在重复性条件下做空白试验。
B.5.3结果表述
所得结果应按GB/T8170修约，保留２位小数；当含量＜0.10％时，结果保留２位有效数字；如果委托方供货合同或有关标准另有要求时，可按要求的位数修约。
B.5.4分析结果的采用
当所得试样的两个有效分析值之差不大于表Ｂ.１所规定的允许差时，以其算术平均值作为最终分析结果；否则，应重新进行试验。
表B.１试样允许差
Cl－含量范围/% ＜0.01 0.01～0.10.1～11～10＞10 允许差/％0.001 0.02 0.1 0.2 0.25 B.6分析步骤
B.6.1称量和溶解
准确称取1ｇ外加剂试样，精确至0.1ｍg。放入100ｍＬ烧杯中，加50ｍＬ水和５滴硝酸溶解试样。试样能被水溶解时，直接移入100ｍＬ容量瓶，稀释至刻度；当试样不能被水溶解时，采用超声和加热的方法溶解试样，再用快速滤纸过滤，滤液用100ｍＬ容量瓶承接，用水稀释至刻度。
B.6.2去除样品中的有机物
混凝土外加剂中的可溶性有机物可以用On Guard RP柱去除。
B.6.3测定色谱图
将上述处理好的溶液注入离子色谱中分离，得到色谱图，测定所得色谱峰的峰面积或峰高。
B.6.4氯离子含量标准曲线的绘制
在重复性条件下进行空白试验。将氯离子标准溶液系列分别在离子色谱中分离，得到色谱图，测定所得色谱峰的峰面积或峰高。以氯离子浓度为横坐标，峰面积或峰高为纵坐标绘制标准曲线。
B.6.5计算及数据处理
将样品的氯离子峰面积或峰高对照标准曲线，求出样品溶液的氯离子浓度C，并按照式（Ｂ.1）计算出试样中氯离子含量。
X C l-= C×V×10-6
×100……………………………（Ｂ.1）m
式中：
X C l-——样品中氯离子含量，％；
C——由标准曲线求得的试样溶液中氯离子的浓度，单位为微克每毫升（μg/ｍＬ）；
V——样品溶液的体积，数值为100ｍＬ；
m——外加剂样品质量，单位为克（ｇ）。
附录 C
（资料性附录）
混凝土外加剂信息
C.1范围
本附录提供了混凝土外加剂的种类、主要功能、水泥与外加剂之间的适应性、外加剂应用注意事项等简单信息。涵盖了高性能减水剂（早强型、标准型、缓凝型）、高效减水剂（标准型、缓凝型）、普通减水剂（早强型、标准型、缓凝型）、引气减水剂、泵送剂、早强剂、缓凝剂、引气剂共８类外加剂。
C.2外加剂的种类
外加剂按其主要功能分类，每一类不同的外加剂均由某种主要化学组成分组成。市售的外加剂可能都复合有不同的组成材料。
C.2.1高性能减水剂
高性能减水剂是国内外近年来开发的新型外加剂品种，目前主要为聚羧酸盐类产品。它具有“梳状”的结构特点，有带有游离的羧酸阴离子团的主链和聚氧乙烯基侧链组成，用改变单体的种类，比例和反应条件可生产具各种不同性能和特性的高性能减水剂。早强型、标准型和缓凝型高性能减水剂可由分子设计引入不同功能团而生产，也可掺入不同组分复配而成。其主要特点为：
ａ）掺量低（按照固体含量计算，一般为胶凝材料质量的0.15％～0.25％），减水率高；
ｂ）混凝土拌合物工作性及工作性保持性较好；
ｃ）外加剂中氯离子和碱含量较低；
ｄ）用其配制的混凝土收缩率较小，可改善混凝土的体积稳定性和耐久性；
ｅ）对水泥的适应性较好；
ｆ）生产和使用过程中不污染环境，是环保型的外加剂。
C.2.2高效减水剂
高效减水剂不同于普通减水剂，具有较高的减水率，较低引气量，是我国使用量大、面广的外加剂品种。目前，我国使用的高效减水剂品种较多，主要有下列几种：
ａ）萘系减水剂；
ｂ）氨基磺酸盐系减水剂；
ｃ）脂肪族（醛酮缩合物）减水剂；
ｄ）密胺系及改性密胺系减水剂；
ｅ）蒽系减水剂；
ｆ）洗油系减水剂。
缓凝型高效减水剂是以上述各种高效减水剂为主要组分，再复合各种适量的缓凝组分或其他功能性组分而成的外加剂。
C.2.3普通减水剂
普通减水剂的主要成分为木质素磺酸盐，通常由亚硫酸盐法生产纸浆的副产品制得。常用的有木钙、木钠和木镁。其具有一定的缓凝、减水和引气作用。以其为原料，加入不同类型的调凝剂，可制得不同类型的减水剂，如早强型、标准型和缓凝型的减水剂。
C.2.4引气减水剂
引气减水剂是兼有引气和减水功能的外加剂。它是由引气剂与减水剂复合组成，根据工程要求不同，性能有一定的差异。
C.2.5泵送剂
泵送剂是用改善混凝土泵送性能的外加剂。它由减水剂、调凝剂、引气剂、润滑剂等多种组分复合而成。根据工程要求，其产品性能含有所差异。
C.2.6早强剂
早强剂是能加速水泥水化和硬化，促进混凝土早期强度增长的外加剂，可缩短混凝土养护龄期，加快施工进度，提高模板和场地周转率。早强剂主要是无机盐类、有机物等，但现在越来越多的使用各种复合
C.2.7缓凝型
缓凝剂是可在较长时间内保持混凝土工作性，延缓混凝土凝结和硬化时间的外加剂，缓凝剂的种类较多，可分为有机和无机两大类。主要有：
ａ）糖类及碳水化合物，如淀粉、纤维素的衍生物等。
ｂ）羟基羧酸，如柠檬酸、酒石酸、葡萄糖酸以及其盐类。
ｃ）可溶硼酸盐和磷酸盐等。
C.2.8引气剂
引气剂是一种在搅拌过程中具有在砂浆或混凝土中引入大量、均匀分布的微气泡，而且在硬化后能保留在其中的一种外加剂，引气剂的种类较多。主要有：
ａ）可溶性树脂酸盐（松香酸）；
ｂ）文沙尔树脂；
ｃ）皂化的吐尔油；
ｄ）十二烷基磺酸钠；
ｅ）十二烷基苯磺酸钠；
ｆ）磺化石油羟类的可溶性盐等。
C.3混凝土外加剂的主要功能
ａ）改善混凝土或砂浆拌合物施工时的和易性；
ｂ）提高混凝土或砂浆的强度及其他物理力学性能；
ｃ）节约水泥或代替特种水泥；
ｄ）加速混凝土或砂浆的早期强度发展；
ｅ）调节混凝土或砂浆的凝结硬化速度；
ｆ）调节混凝土或砂浆的含气量；
ｇ）降低水泥初期水化热或延缓水化放热；
ｈ）改善拌合物的泌水性；
ｉ）提高混凝土或砂浆耐各种侵蚀性盐类的腐蚀性；
ｊ）减弱碱
ｋ）改善混凝土或砂浆的毛细孔结构；
ｌ）改善混凝土的泵送性；
ｍ）提高钢筋的抗锈蚀能力；
ｎ）提高集料与砂浆界面的粘结力，提高钢筋与混凝土的握裹力；
ｏ）提高新老混凝土界面的粘结力等。
C.4影响水泥和外加剂适应性的主要因素
水泥与外加剂的适应性是一个十分复杂的问题，至少受到下列因素的影响。遇到水泥和外加剂不适应的问题，必须通过试验，对不适应因素逐个排除，找出其原因。
ａ）水泥：矿物组成、细度、游离氧化钙含量、石膏加入量及形态、水泥熟料碱含量、碱的硫酸饱和度、混合材种类及掺量、水泥助磨剂等。
ｂ）外加剂的种类和掺量。如：萘系减水剂的分子结构，包括磺化度、平均分子量、分子量分布、聚合性能、平衡离子的种类等。
ｃ）混凝土配合比，尤其是水胶比、矿物外加剂的品种和掺量。
ｄ）混凝土搅拌时的加料程序、搅拌时的温度、搅拌机的类型等。
C.5应用外加剂主要注意事项
外加剂的使用效果受到多种因素的影响，因此，选用外加剂时应特别予以注意。
C.5.1 外加剂的品种应根据工程设计和施工要求选择。应使用工程原材料，通过试验及技术经济比较后确定。
C.5.2几种外加剂复合使用时，应注意不同品种外加剂之间的相容性及对混凝土性能的影响。使用前应进
C.5.3严禁使用对人体产生危害，对环境产生污染的外加剂。用户应注意工厂提供的混凝土外加剂安全防护措施的有关资料，并遵照执行。
C.5.4对钢筋混凝土和有耐久性要求的混凝土，应按有关标准规定严格控制混凝土中氯离子含量和碱的数量。混凝土中氯离子含量和总碱量是指其各种原材料所含氯离子和碱含量之和。
C.5.5由于聚羧酸系高性能减水剂的掺加量对其性能影响较大，用户应注意按照准确计量。
1．引用标准 GB8074 水泥比表面积测定方法（勃氏法） GB8075 混凝土外加剂的分类、命名与定义 GB8076 混凝土外加剂 GB50010 混凝土结构设计规范 GB/T176 水泥化学分析方法 GB/T1345 水泥细度检验方法（80μm筛筛析法） GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法GB/T12573 水泥取样方法 GB/T17671 水泥胶砂强度检验方法（ISO法） GB/T8077 混凝土外加剂匀质性试验方法 GB/T50080 普通混凝土拌合物性能试验方法标准 GB/T50081 普通混凝土力学性能试验方法标准 GB/T4357 碳素弹簧钢丝 GB/T14684 建筑用砂 GB/T14685 建筑用卵石、碎石 GBJ82 普通混凝土长期性能和耐久性能试验方法 JGJ55 普通混凝土配合比设计规程 JGJ63 混凝土拌合用水标准 JC473 混凝土泵送剂 JC474 砂浆、混凝土防水剂
JC476 混凝土膨胀剂 JC477 喷射混凝土用速凝剂 JC/T420 水泥原料中氯的化学分析方法 3 术语 3.0.1引气高效减水剂 兼有引气和高效减水功能的外加剂。 3.0.2引气缓凝高效减水剂 兼有引气、缓凝和高效减水功能的外加剂。 3.0.3 高温缓凝剂 在温度35±3℃，相对湿度60±10%的条件下，按标准GB8076第5.5.4条进行试验，能延长混凝土凝结时间的外加剂。 3.0.4聚羧酸盐高效减水剂 以羧酸类梳形接枝共聚物为主体的外加剂。 3.0.5 抗裂防水剂 兼有抗裂防渗、高效减水和膨胀性能的多功能外加剂。 3.0.6混凝土膨胀剂 其定义见JC476，其余混凝土外加剂的定义见GB8075。 3.0.7基准水泥 符合标准GB8076附录A要求的、专门用于检验混凝土外加剂性能的水泥。 3.0.8 基准混凝土 按照本标准试验条件规定配制的不掺有外加剂的混凝土。 3.0.9 受检混凝土
编号：_______________ 本资料为word版本，可以直接编辑和打印，感谢您的下载 北京市混凝土外加剂买卖合同书模板 甲方：___________________ 乙方：___________________ 日期：___________________
买方(甲方)：__________________ 卖方(乙方)：__________________ 根据《中华人民共和国民法典》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价 外加剂名称 规格粉/液 数量单位 单价(吨/元) 金额(元) 备注 总计 价款总计(人民币大写)：佰拾万仟百十元角分 第二条外加剂应符合下列第项技术标准(包括质量要求)。 1.国家标准，标准号_____________________________ 2.北京市地方标准，标准号_______________________ 3.双方约定的附加技术要求(见附件)。 第三条计量方法1.国家或主管部门有规定的，按规定执行;无规定的，双方约定为：____________________ 2.交货数量的正负尾差、合理磅差和在途自然减(增)量规定及计算方法：_______________ 第四条包装标准和包装物的供应与回收 对于包装标准，国家或主管部门有规定的，按规定执行;无规定的，双方约定为：_______________________
对于包装物，除国家规定由甲方供应的以外，应由乙方负责供应;包装物的回收为：_____________________ 第五条交货方法、运输方式、到货地点 1.交货方法：_____________________ 2.运输方式：_____________________ 3.交货地点：____________________________________________。 4.甲方应提前______小时以(书面/电话)方式向乙方提出供货需求;交货完毕双方应签字确认。 第六条验收方法 1.甲方应在货到48小时内按相关标准进行验收。 2.经验收不合格的外加剂，甲方有权拒收并退回乙方。 3.甲方因使用、保管不善等造成产品质量下降的，应自行承担相关责任。 第七条价款结算及支付 1.价款的结算依据：双方签字确认的磅单或签字盖章的对账单。 2.价款的支付方式：____________________ 3.价款的支付时间：____________________ 4.在供货过程中，如甲方不能按合同约定期限支付价款，乙方可中止供货，但应提前5日通知甲方。 第八条违约责任 1.甲方未按本合同约定给付价款的，自应付价款之日起按银行同期贷款利率向乙方支付所欠价款的利息。 2.甲方未按合同约定履行其他义务的，应按__________________向乙方支付违约金;给乙方造成损失的，还应承担赔偿责任。 3.乙方未按合同约定履行义务的，应按______________向甲方支付违约金;给甲方造成损失的，还应承担赔偿责任。
国家标准混凝土外加剂应用技术规范国家标准混凝土外加标标用技标标范 通水标及减高效水标减 3.1 品标 3.1.1 木标素酸标标及丹～水率标标磺宁减5%,10%～一般标普通水标。有的高效减减水标标量少也只能到普通水标的效果。减达减 3.1.2 多标芳香酸标标、水溶性标脂酸标标、脂肪族标及其他标型的标如,改性木标素磺磺 磺宁减酸标、改性丹水率标在12%以上～一般标高效水标。减 3.2 适用范标 3.2.1 水标一般不含标标～因此适用于素混凝土、标筋混凝土及标标力混凝土。减 3.2.2 混凝土拌合物的凝标标标、硬化速度和早期强度的标展标标标度有密切标系。与温随温减着度的降低～凝标标标延标～硬化速度慢～早期强度低。 度标标水标混凝土凝标标标的影在温减响20?以下标标标著。在10?标～标高效水标普减与通水标的凝标标标比不标水标的略有延标。减减 低标标标～普通水标早期强度低～标标不标水标混凝土强度的温减减70%,80%～因此有早强要求的混凝土标考标度影～不宜标使用标通水标～在日最低温响独减气温5?以上使用标合适。 普通水标的引量标大～具有标凝性～标筑后需要标标标标才能形成一定的标强减气并构 度～所以用于蒸标混凝土必标延标停标标～或少标量～否标蒸标后混凝土容易标生微裂标～表面静减
酥减独松、起鼓及标标等标量标标。因此普通水标不宜标用于蒸标混凝土。 标高效水标混凝土～混凝土强度标标然也着度降低而降低～但在减随温5?标标件条下～3d强度增标率仍然标高～因此高效水标可用于日最低减气温0?以上施工的混凝土。 1 高效水标混凝土～一般引量标低～标凝性标小～用于蒸标混凝土不需要延标停减气静 标标～在标标工程中已大量标用～一般比不标水标混凝土可标短蒸标标标减 1/2以上。 3.2.3 用硬石膏或工标副标石膏作标凝标的水泥～在标用木标素酸标水标标引起磺减会异常凝标～标先做水泥适标性标标。 3.3 施工 3.3.1 标入工地减水标标标标其密度;或标度,、水率标保水标的标量。减确减 3.3.2 水标的常用标量～是根据标标标果和标合考标技标标标效果而提出的。标标标果标明～减 随减减随着水标标量增加～混凝土的凝标标标延标～尤其是木标素标水标超标适宜标量标～强度标之降低～而水率增高幅度不大～有标使混凝土标标标标不标硬而影施工。标高效水标标～标量标入减会响减来会 出标泌水。 3.3.3 水标的标加方法～采用干粉加入标拌机中～由于水标的标量小～在拌减减很 合物中分散不～影混凝土的标量～尤其是木标素酸标标水标造成标部位标期不凝的匀会响磺减会个
混凝土外加剂购销合同 ZT11JL10-07 供方：_________________________________ 合同编号：______________________ 需方：_________________________________ 签订地点：______________________ 一、产品名称、商标、型号、厂家、数量、金额、供货时间及数量签订时间：______________________ (注：合同单价为送到需方指定地点价格，含运杂费、税金，实际供应数量以需方电话或书面通知为准) 二、质量要求、技术标准、供方对质量负责的条件和期限 1、符合现行GB8076《混凝土外加剂》标准； 2、用于客运专线的还需符合铁道部《高性能混凝土施工技术指南》有关质量标准； 3、满足本项目业主、设计方面的相关要求（按照业主规定以及设计文件明确具体内容）； 4、供方送达现场的混凝土外加剂必须与原样品（需方选定配合比时所送样品）一致； 5、供方根据气候条件的变化对外加剂的适应性和品质可作适当调整，但须保证混凝土的质量（保证到场的外加剂掺量不高于试配时的掺量）； 6、产品保质期为产品交接之日起12个月； 7、当环境和设计文件等发生要求时，供方应根据项目部递交的补充文件中的技术要求进行供料，确保供应的产品符合补充文件的要求。 三、交（提）货地点、方式需方指定地点（具体地点要明确）。 四、运输方式及到达港和费用负担： 供方承担运杂费。 五、合理损耗及计算方法 现场称重与送货单标重相差± 0.3%时按标称重量签收，相差超过± 0.3% 时，按实际重量签收。 六、包装标准、包装物的供应与回收 如需回收，供方负责并承担相关费用，需方负责使用期间的保管。 七、验收标准、方法及提出异议期限 每批产品随机取样检验（双方各封存样品一份，存在供方试验室），需方在10日内提出产品质量异议。供方在24小时内派技术人员到现场共同解决，否则视为接受异议并承担相关责任。双方将封存的样品送往具相关资质的质量检验机构进行仲裁检验。如检验合格，检验费由需方承担；如检验不合格，供方承担检验费用并赔偿需方直接经济损失，同时无条件退回此批产品。 八、随机备品、配件供应数量及供应办法 需方提前5天以电话或传真的方式通知供方送货，供方必须按照需方要求的时间和地点及时供货。需方随车提供本批产品的质量证明文件（合格证、检验报告）。 九、结算方式及期限 1、每月25日办理结算手续，次月凭税务发票按照供货金额60%付款，余款在该批产品使用完毕后（无质量问题）付清； 2、付款方式：银行转帐、电汇或汇票；
甘肃省混凝土外加剂买卖 合同完整版 In the legal cooperation, the legitimate rights and obligations of all parties can be guaranteed. In case of disputes, we can protect our own rights and interests through legal channels to achieve the effect of stopping the loss or minimizing the loss. 【适用合作签约/约束责任/违约追究/维护权益等场景】 甲方：________________________ 乙方：________________________ 签订时间：________________________ 签订地点：________________________
甘肃省混凝土外加剂买卖合同完整 版 下载说明：本合同资料适合用于合法的合作里保障合作多方的合法权利和指明责任义务，一旦发生纠纷，可以通过法律途径来保护自己的权益，实现停止损失或把损失降到最低的效果。可直接应用日常文档制作，也可以根据实际需要对其进行修改。 合同编号：_______________ 买方(甲方)：___________ 卖方(乙方)：___________ 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价
目次 前言…………………………………………………………………………………………………………………引言…………………………………………………………………………………………………………………１范围……………………………………………………………………………………………………………２规范性引用文件………………………………………………………………………………………………３术语和定义……………………………………………………………………………………………………４代号……………………………………………………………………………………………………………５要求……………………………………………………………………………………………………………６试验方法………………………………………………………………………………………………………７检验规则………………………………………………………………………………………………………８产品说明书、包装、贮存及退货……………………………………………………………………………附录Ａ（规范性附录）混凝土外加剂性能检验用基准水泥技术条件………………………………………附录Ｂ（规范性附录）混凝土外加剂中氯离子含量的测定方法（离子色谱法）…………………………附录Ｃ（资料性附录）混凝土外加剂…………………………………………………………………… 表１受检混凝土性能指标………………………………………………………………………………………表２匀质性指标…………………………………………………………………………………………………表３试验项目及所需数量………………………………………………………………………………………表４外加剂测定项目……………………………………………………………………………………………
内部编号：AN-QP-HT880 版本/ 修改状态：01 / 00 The Contract / Document That Can Be Held By All Parties Of Natural Person, Legal Person And Organization Of Equal Subject Acts On Their Establishment, Change And Termination Of Civil Rights And Obligations, And Defines The Corresponding Rights And Obligations Of All Parties Participating In The Contract. 甲方：__________________ 乙方：__________________ 时间：__________________ 混凝土外加剂采购合同通用范本
混凝土外加剂采购合同通用范本 使用指引：本协议文件可用于平等主体的自然人、法人、组织之间设立的各方可以执以为凭的契约/文书，作用于他们设立、变更、终止民事权利义务关系，同时明确参与合同的各方对应的权利和义务。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 买方(甲方)： 卖方(乙方)： 甲乙双方经过友好协商，就混凝土外加剂购销事宜达成如下协议： 1、产品及价格 材料名称：聚羧酸减水剂 规格型号：TY-J25 单位：吨 数量(吨)：1000 单价(元)：1850.00元/吨 金额(元)：185万元 备注：1、本数量为暂估数量，具体结算数
编号：TQC/K223 混凝土外加剂买卖合同完 整版 In the case of disputes between the two parties, the legitimate rights and interests of the partners should be protected. In the process of performing the contract, disputes should be submitted to arbitration. This paper is the main basis for restoring the cooperation scene. 【适用合作签约/约束责任/违约追究/维护权益等场景】 甲方：________________________ 乙方：________________________ 签订时间：________________________ 签订地点：________________________
混凝土外加剂买卖合同完整版 下载说明：本协议资料适合用于需解决双方争议的场景下，维护合作方各自的合法权益，并在履行合同的过程中，双方当事人一旦发生争议，将争议提交仲裁或者诉讼，本文书即成为复原合作场景的主要依据。可直接应用日常文档制作，也可以根据实际需要对其进行修改。 买方(甲方)：____ 卖方(乙方)：____ 根据《中华人民共和国合同法》及相 关法律法规的规定，甲乙双方在自愿、平 等、公平、诚实信用的基础上，就混凝土 外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、 数量、单价 外加剂名称 规格 粉/液
《混凝土外加剂应用技术规范》 GB50119-2003 中华人民共和国建设部 公告 第146号 建设部关于发布国家标准 《混凝土外加剂应用技术规范》的公告 现批准《混凝土外加剂应用技术规范》为国家标准，编号为GB50119-2003，自2003年9月1日起实施。其中，第2.1.2、6.2.3、6.2.4、7.2.2条为强制性条文，必须严格执行。原《混凝土外加剂应用技术规范》GBJ119-88同时废止。 本规范由建设部定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2003年4月25日 目次 1 总则 2 基本规定 2.1 外加剂的选择 2.2 外加剂掺量 2.3 外加剂的质量控制 3 普通减水剂及高效减水剂 3.1 品种 3.2 适用范围 3.3 施工 4 引气剂及引气减水剂 4.1 品种 4.2 适用范围 4.3 施工 5 缓凝剂、缓凝减水剂及缓凝高效减水剂 5.1 品种 5.2 适用范围 5.3 施工 6 早强剂及早强减水剂 6.1 品种 6.2 适用范围 6.3 施工 7 防冻剂 7.1 品种 7.2 适用范围 7.3 施工 7.4 掺防冻剂混凝土的质量控制 8 膨胀剂 8.1 品种
8.2 适用范围 8.3 掺膨胀剂混凝土（砂浆）的性能要求 8.4 设计要求 8.5 施工 8.6 混凝土的品质检查 9 泵送剂 9.1 品种 9.2 适用范围 9.3 施工 10 防水剂 10.1 品种 10.2 适用范围 10.3 施工 11 速凝剂 11.1 品种 11.2 适用范围 11.3 施工 附录A 混凝土外加剂对水泥的适应性检测方法 附录B 补偿收缩混凝土的膨胀率及干缩率的测定方法 附录C 灌浆用膨胀砂浆竖向膨胀率的测定方法 本规范用词用语说明 条文说明 1 总则 1.0.1为了正确选择和合理使用各类外加剂，使之掺入混凝土中能改善性能，达到预期的效果，制定本规范。 1.0.2 本规范适用于普通减水剂、高效减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、防水剂及速凝剂等十四种外加剂在混凝土工程中的应用。 1.0.3 外加剂混凝土的制作与应用，除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 2 基本规定 2.1 外加剂的选择 2.1.1外加剂的品种应根据工程设计和施工要求选择，通过试验及技术经济比较确定。 2.1.1严禁使用对人体产生危害、对环境产生污染的外加剂。 2.1.3掺外加剂混凝土所用水泥，宜采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥，并应检验外加剂与水泥的适应性，符合要求方可使用。 2.1.4掺外加剂混凝土所用材料如水泥、砂、石、掺合料、外加剂均应符合国家现行的有关标准的规定。试配掺外加剂的混凝土时，应采用工程使用的原材料，检测项目应根据设计及施工要求确定，检测条件应与施工条件相同，当工程所用原材料或混凝土性能要求发生变化时，应再进行试配试验。 2.1.5不同品种外加剂复合使用时，应注意其相容性及对混凝土性能的影响，使用前应进行试验，满足要求方可使用。 2.2 外加剂的掺量
外加剂购销合同 需用方：晋中华夏混凝土有限公司（以下简称甲方） 供用方：（以下简称乙方） 甲乙双方根据《中华人民共和国合同法》有关规定，遵循平等、自愿、公开和诚信的原则达成如下条款作为双方履行的依据。 1、经甲乙双方友好协商，乙方使用甲方的生产车间生产聚羧酸混凝土外加剂，供应甲方搅拌站使用，乙方承诺为甲方提供优惠的价格和优质的服务，甲方免费为乙方提供生产场地、食宿办公条件，乙方可以免费使用甲方原有设备并可以对原有设备进行改造。 2、乙方在保证质量，保证供应的情况下，甲方必须全部使用乙方外加剂，保证每月资金及时到位。 二、产品价格及质量要求 l、品名、单价、数量、计价单位、金额 注：如因市场原材料价格有大幅变动，双方协商更改单价。 2、质量标准：乙方应保证所提供的外加剂产品质量稳定、可靠，外加剂必须满足甲方的质量要求（国家有关检测标准为依据），乙方所供产品质量不合格时造成甲方的经济损失由乙方承担。 3、甲乙双方共同制定验收标准，掺量范围2.2%验收。（甲方材料变化情况下另议） 三、交货地点及收料方式： 乙方将外加剂运到甲方厂区或指定地点，由甲方指定专人接收确认无误后签收。如有另选地点需书面出函通知乙方。卸料、运输、装卸费由乙方承担。有关地方道路（如：新增超限站等各项问题）产生的开支、
纠纷及安全事故均由乙方负责，甲方一概不管。 四、进货数量由甲方提前通知乙方。 五、运输安全及路途耗损：—切路途耗损运输及装卸过程中发生自身引起的安全事故均由乙方自行处理，与甲方无关，同时不得影响甲方进料，否则由此给甲方造成的经济损失由乙方承担责任并赔偿损失。 六、结算及付款方式：外加剂以甲方收料人出具的收料单为合法的结算依据，每月底兑票后10 日内以汇票支付乙方料款的60％，余款甲方用实物冲抵（汽车、房屋或混凝土）。 七、本合同自签订之日起，有效期为两年， 即：自年月日起至年月日止。甲乙双方共同遵守，任何一方不得毁约，未尽事宜双方协商解决。 八、争议的解决方式本合同在执行中如发生争议或纠纷，甲、乙双方应协商解决，如协商不成，供需双方均可向合同签订地人民法院提起诉讼。 九、附则：本合同—式两份经双方签字、盖章后生效。 甲方（盖章）：乙方：（盖章） 代表人：代表人： 电话： 电话： 银行帐号： 合同签订地：榆次 签订日期：年月日
混凝土外加剂采购合同(doc 5页)
BF —2005—0115 合同编号： 北京市混凝土外加剂买卖合同 买方（甲方）： 卖方（乙方）： 北京市工商行政管理局 北京市建设委员会 二○○五年一月 制定
北京市混凝土外加剂买卖合同 买方（甲方）： 卖方（乙方）： 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价 外加剂名称规格粉/ 液 数 量 单 位 单 价 (吨 / 元) 金额 （元）备注 总计 价款总计（人民币大写）：佰拾万 仟百十元角分 第二条外加剂应符合下列第项技术标准（包括质量要求）。 1、国家标准，标准号 。
2、北京市地方标准，标准号 。 3、双方约定的附加技术要求（见附件）。 第三条计量方法 1、国家或主管部门有规定的，按规定执行；无 规定的，双方约定为： 。 2、交货数量的正负尾差、合理磅差和在途自然 减（增）量规定及计算方法： 。 第四条包装标准和包装物的供应与回收 对于包装标准，国家或主管部门有规定的，按规定执行；无规定的，双方约定为： 。 对于包装物，除国家规定由甲方供应的以外，应由乙方负责供应；包装物的回收为： 。 第五条交货方法、运输方式、到货地点 1、交货方法： 。 2、运输方式： 。 3、交货地点 。
4、甲方应提前小时以（书面 / 电话）方式向乙方提出供货需求；交货完毕双方应签字确认。 第六条验收方法 1、甲方应在货到48小时内按相关标准进行验收。 2、经验收不合格的外加剂，甲方有权拒收并退回乙方。 3、甲方因使用、保管不善等造成产品质量下降的，应自行承担相关责任。 第七条价款结算及支付 1、价款的结算依据：双方签字确认的磅单或签字盖章的对账单。 2、价款的支付方式： 。 3、价款的支付时间： 。 4、在供货过程中，如甲方不能按合同约定期限支付价款，乙方可中止供货，但应提前5日通知甲方。 第八条违约责任 1、甲方未按本合同约定给付价款的，自应付价款之日起按银行同期贷款利率向乙方支付所欠价款的利息。 2、甲方未按合同约定履行其他义务的，应按向乙方支付违约金；给乙方造成损失的，还应承担赔偿责任。 3、乙方未按合同约定履行义务的，应按向甲方支付违约金；给甲方造成损失的，还应承担赔偿责任。
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载 混凝土外加剂购销合同 甲方：___________________ 乙方：___________________ 日期：___________________
（注：合同单价为送到需方指定地点价格，含运杂费、税金，实际供应数量以需方电话或书面通知为准） 二、质量要求、技术标准、供方对质量负责的条件和期限 1、符合现行GB8076〈〈混凝土外加剂》标准。 2、用于客运专线的还需符合铁道部《高性能混凝土施工技术指南》有关质量标准。 3、满足本项目业主、设计方面的相关要求（按照业主规定以及设计文件明确具体内容） 4、供方送达现场的混凝土外加剂必须与原样品（需方选定配合比时所送样品）一致。 5、供方根据气候条件的变化对外加剂的适应性和品质可作适当调整，但须保证混凝土 的质量（保证到场的外加剂掺量不高于试配时的掺量）。 6、产品保质期为产品交接之日起12个月。 7、当环境和设计文件等发生要求时，供方应根据项目部递交的补充文件中的技术要求 进行供料，确保供应的产品符合补充文件的要求。 三、交（提）货地点、方式需方指定地点：（具体地点要明确）。
四、运输方式及到达港和费用负担：供方承担运杂费。 五、合理损耗及计算方法 现场称重与送货单标重相差土0.3%时按标称重量签收，相差超过土0.3%时，按实际重量签收。 六、包装标准、包装物的供应与回收 如需回收，供方负责并承担相关费用，需方负责使用期间的保管。 七、验收标准、方法及提出异议期限 每批产品随机取样检验（双方各封存样品一份，存在供方试验室），需方在10日内提出 产品质量异议。供方在24小时内派技术人员到现场共同解决，否则视为接受异议并承担相关责任。双方将封存的样品送往具相关资质的质量检验机构进行仲裁检验。如检验合格，检验费由需方承担。如检验不合格，供方承担检验费用并赔偿需方直接经济损失，同时无条件退回此批产品。 八、随机备品、配件供应数量及供应办法 需方提前5天以电话或传真的方式通知供方送货，供方必须按照需方要求的时间和地点 及时供货。需方随车提供本批产品的质量证明文件（合格证、检验报告）。 九、结算方式及期限 1、每月25日办理结算手续，次月凭税务发票按照供货金额60%寸款，余款在该批产品 使用完毕后（无质量问题）付清。 2、付款方式：银行转帐、电汇或汇票。 3、需方资金紧张时，双方协商可延期支付。
北京市混凝土外加剂买卖 合同书完整版 In the legal cooperation, the legitimate rights and obligations of all parties can be guaranteed. In case of disputes, we can protect our own rights and interests through legal channels to achieve the effect of stopping the loss or minimizing the loss. 【适用合作签约/约束责任/违约追究/维护权益等场景】 甲方：________________________ 乙方：________________________ 签订时间：________________________ 签订地点：________________________
北京市混凝土外加剂买卖合同书完 整版 下载说明：本合同资料适合用于合法的合作里保障合作多方的合法权利和指明责任义务，一旦发生纠纷，可以通过法律途径来保护自己的权益，实现停止损失或把损失降到最低的效果。可直接应用日常文档制作，也可以根据实际需要对其进行修改。 买方（甲方）___________ 卖方（乙方）___________ 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价 外加剂名称规格粉/液数量单位单
价（吨/元）金额（元）备注总计价款总计（人民币大写）佰拾万仟百十元角分 第二条外加剂应符合下列第项技术标准（包括质量要求） 1.国家标准，标准号 _______________ 2.北京市地方标准，标准号 _________ 3.双方约定的附加技术要求（见附件） 第三条计量方法1.国家或主管部门有规定的，按规定执行；无规定的，双方约定为：_____________
BF—2005— 0115 合同编号：北京市混凝土外加剂买卖合同 卖方（乙方）： 北京市工商行政管理局 北京市建设委员会制定
二oo五年一月 北京市混凝土外加剂买卖合同 买方（甲方）： 卖方（乙方）： 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 项技术标准（包括质量要求）。 1、国家标准，标准号 2、北京市地方标准，标准号 3、双方约定的附加技术要求（见附件）。 第三条计量方法 1、国家或主管部门有规定的，按规定执行；无规定的，双方约定为:
o 2、交货数量的正负尾差、合理磅差和在途自然减（增）量规定及计算方法: 第四条包装标准和包装物的供应与回收 对于包装标准，国家或主管部门有规定的，按规定执行；无规定的，双方约定为: 对于包装物，除国家规定由甲方供应的以外，应由乙方负责供应；包装物的回收为: 第五条交货方法、运输方式、到货地点 1、交货方法: 2、运输方式: 3、交货地点 小时以（书面/电话）方式向乙方提出供货需求；交货完毕双方应 4、甲方应提前 签字确认。 第六条验收方法 1、甲方应在货到48小时内按相关标准进行验收。 2、经验收不合格的外加剂，甲方有权拒收并退回乙方。 3、甲方因使用、保管不善等造成产品质量下降的，应自行承担相关责任。 第七条价款结算及支付 1、价款的结算依据：双方签字确认的磅单或签字盖章的对账单。
o 2、价款的支付方式:
3 、价款的支付时间: 4、在供货过程中，如甲方不能按合同约定期限支付价款，乙方可中止供货，但应提前知甲方。 第八条违约责任 1、甲方未按本合同约定给付价款的，自应付价款之日起按银行同期贷款利率向乙方支付所欠 价款的利息。 付违约金；给乙方造成损失的，还应承担赔偿责任。 付违约金；给甲方造成损失的，还应承担赔偿责任。 4、因不可抗力原因致使本合同不能继续履行或造成的损失，甲、乙双方互不承担责任；因不可抗力原因而终止合同造成的损失，由双方协商承担。 第九条争议解决方式 分，与本合同具有同等法律效力。 乙方第十二条本合同自双方签字盖章之日起生效。本合同及附件一式 份，具有同等法律效力。 份，甲方份, 5日通 2、甲方未按合同约定履行其他义务的, 应按向乙方支 3、乙方未按合同约定履行义务的, 应按向甲方支本合同项下发生的争议，由双方当事人协商解决或向申请调 解解决；协商或调解解决不成的，按下列第种方式解决: 1、向人民法院提起诉讼; 2、向仲裁委员会提起仲裁。 第十条其他约定事项 第十一条未尽事宜，经双方协商一致可另行补充约定。补充约定与附件均为本合同组成部
混凝土外加剂买卖合同 In accordance with the relevant provisions and clear responsibilities and obligations of both parties, the following terms are reached on the principle of voluntariness, equality and mutual benefit. 甲方：__________________ 乙方：__________________ 签订日期：__________________ 本合同书下载后可随意修改
合同编号：YH-FS-282170混凝土外加剂买卖合同 说明：本服务合同书根据有关规定，及明确双方责任与义务，同时对当事人进行法律约束，本着自愿及平等互利的原则达成以下条款。文档格式为docx可任意编辑使用时请仔细阅读。 北京市混凝土外加剂买卖合同(bf--2005--0115) 北京市混凝土外加剂买卖合同(bf--2005--0115) 合同编号：_______________ 买方（甲方）：___________ 卖方（乙方）：___________ 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价 外加剂名称 规格 粉/液 数量 单位
单价 (吨/元) 金额 （元） 备注 总计 价款总计（人民币大写）：佰拾万仟百十元角分 第二条外加剂应符合下列第项技术标准（包括质量要求）。 1．国家标准，标准号_______________ 2．北京市地方标准，标准号_________ 3．双方约定的附加技术要求（见附件）。 第三条计量方法 1．国家或主管部门有规定的，按规定执行；无规定的，双方约定为：_____________ 2．交货数量的正负尾差、合理磅差和在途自然减（增）量规定及计算方法：_______________ 第四条包装标准和包装物的供应与回收
北京混凝土外加剂购买合 同示范文本 In Order To Protect Their Legitimate Rights And Interests, The Cooperative Parties Reach A Consensus Through Consultation And Sign Into Documents, So As To Solve And Prevent Disputes And Achieve The Effect Of Common Interests 某某管理中心 XX年XX月
北京混凝土外加剂购买合同示范文本使用指引：此合同资料应用在协作多方为保障各自的合法权益，经过共同商量最终得出一致意见，特意签订成为文书材料，从而达到解决和预防纠纷实现共同利益的效果，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 合同编号:_______________ 买方(甲方):___________ 卖方(乙方):___________ 根据《中华人民共和国合同法》及相关法律法规的规 定,甲乙双方在自愿、平等、公平、诚实信用的基础上,就混 凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价 外加剂名称 规格 粉/液 数量 单位
单价 (吨/元) 金额 (元) 备注 总计 价款总计(人民币大写):佰拾万仟百十元角分 第二条外加剂应符合下列第项技术标准(包括质量要求)。 1.国家标准,标准号_______________ 2.北京市地方标准,标准号_________ 3.双方约定的附加技术要求(见附件)。 第三条计量方法 1.国家或主管部门有规定的,按规定执行;无规定的,双方约定为:_____________
合同编号：WU-PO-108-20 混凝土外加剂买卖合同标准样本 In Order T o Protect The Legitimate Rights And Interests Of Each Party, The Cooperative Parties Reach An Agreement Through Common Consultation And Fix The Responsibilities Of Each Party, So As T o Achieve The Effect Of Restricting All Parties 甲方：_________________________ 乙方：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
混凝土外加剂买卖合同标准样本 使用说明：本合同资料适用于协作的当事人为保障各自的合法权益，经过共同协商达成一致意见并把各方所承担的责任固定下来，从而实现制约各方的效果。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 北京市混凝土外加剂买卖合同(bf--2005--0115) 北京市混凝土外加剂买卖合同(bf--2005--0115) 合同编号：_______________ 买方（甲方）：___________ 卖方（乙方）：___________ 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价
混凝土外加剂应用技术规 范2013 篇一：《混凝土外加剂应用技术规范》GB50119-2003 《混凝土外加剂应用技术规范》GB50119-2003 中华人民共和国建设部 公告 第146号 建设部关于发布国家标准 《混凝土外加剂应用技术规范》的公告 现批准《混凝土外加剂应用技术规范》为国家标准，编号为GB50119-2003，自2003年9月1日起实施。其中，第2.1.2、6.2.3、6.2.4、7.2.2条为强制性条文，必须严格执行。原《混凝土外加剂应用技术规范》GBJ119-88同时废止。 本规范由建设部定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2003年4月25日 目次
1 总则 2 基本规定 2.1 外加剂的选择 2.2 外加剂掺量 2.3 外加剂的质量控制 3 普通减水剂及高效减水剂 3.1 品种 3.2 适用范围 3.3 施工 4 引气剂及引气减水剂 4.1 品种 4.2 适用范围 4.3 施工 5 缓凝剂、缓凝减水剂及缓凝高效减水剂5.1 品种 5.2 适用范围 5.3 施工 6 早强剂及早强减水剂 6.1 品种 6.2 适用范围 6.3 施工 7 防冻剂
7.1 品种 7.2 适用范围 7.3 施工 7.4 掺防冻剂混凝土的质量控制 8 膨胀剂 8.1 品种 8.2 适用范围 8.3 掺膨胀剂混凝土（砂浆）的性能要求8.4 设计要求 8.5 施工 8.6 混凝土的品质检查 9 泵送剂 9.1 品种 9.2 适用范围 9.3 施工 10 防水剂 10.1 品种 10.2 适用范围 10.3 施工 11 速凝剂 11.1 品种 11.2 适用范围
商品混凝土供需合同 需方：（以下简称甲方） 供方：（以下简称乙方）依据?中华人民共和国合同法?、?中华人民共和国建筑法?等相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，订立本合同。 第一条建设单位、施工单位、工程名称、地点 1、工程名称： 2、工程地点： 第二条合同期限、供应总量 1、混凝土合同供应总量：以甲方实际用量为准 2、合同期限：年月日起至年月日止。 第三条质量标准和技术要求 1、预拌混凝土的质量必须符合GB14902-2012《预拌混凝土》及有关国家行业和地方现行的最新标准。 2、混凝土的强度必须符合GB50107-2010《混凝土强度检验标准》及有关国家行业和地方现行的最新标准。 3、混凝土的含气量值为2%±1%。 4、配合其混凝土到施工现场的坍落度的检测（坍落度允许偏差值为±30mm）、试块的取样和制作，如坍落度检测不合格，应立即退货，不允许现场调配二次利用。 5、混凝土中使用砂子必须符合行业相关标准，我司会随机抽检，抽检不合格每次罚款5000元，将在进度款中扣除。
6、混凝土中使用水泥必须符合行业相关标准，但禁止使用早强型水泥，水泥限定为大厂生产的水泥。检测不合格每次乙方承担3000-5000元违约金，将在进度款中扣除。 7、混凝土中使用外加剂严禁采用新产品，质量必须符合GB8076-2008《混凝土外加剂》、GBJ50119-2013《混凝土外加剂应用技术规范》。 8、混凝土中使用粉煤灰必须为符合GB1596-2005《用于水泥和混凝土中的粉煤灰》。 9、混凝土的配合比必须为符合JGJ55-2011《普通混凝土配合比设计规程》。 10、混凝土中使用石子必须行业相关标准，若高强度混凝土C60及以上等级，必须采用青石子、压碎值＜7%。 11、当天配送的混凝土不能有明显的色差，如有明显色差，乙方每次承担2000元违约金。 第四条混凝土的强度等级规格、数量、结算单价等。
混凝土外加剂买卖合同范本 买方(甲方)：__________________ 卖方(乙方)：__________________ 根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在自愿、平等、公平、诚实信用的基础上，就混凝土外加剂买卖事宜协商订立本合同。 第一条外加剂名称、规格、单位、数量、单价 外加剂名称 规格 粉/液 数量 单位 单价 (吨/元)
金额 (元) 备注 价款总计(人民币大写)：佰拾万仟百十元角分 第二条外加剂应符合下列第项技术标准(包括质量要求)。 1.国家标准，标准号_____________________________ 2.北京市地方标准，标准号_______________________ 3.双方约定的附加技术要求(见附件)。 第三条计量方法 1.国家或主管部门有规定的，按规定执行;无规定的，双方约定为：____________________ 2.交货数量的正负尾差、合理磅差和在途自然减(增)量规定及计算方法：_______________ 第四条包装标准和包装物的供应与回收 对于包装标准，国家或主管部门有规定的，按规定执行;无规定的，双方约定为：_______________________
对于包装物，除国家规定由甲方供应的以外，应由乙方负责供应;包装物的回收为：_____________________ 第五条交货方法、运输方式、到货地点 1.交货方法：_____________________ 2.运输方式：_____________________ 3.交货地点： ____________________________________________。 4.甲方应提前______小时以(书面 / 电话)方式向乙方提出供货需求;交货完毕双方应签字确认。 第六条验收方法 1.甲方应在货到48小时内按相关标准进行验收。 2.经验收不合格的外加剂，甲方有权拒收并退回乙方。 3.甲方因使用、保管不善等造成产品质量下降的，应自行承担相关责任。 第七条价款结算及支付 1.价款的结算依据：双方签字确认的磅单或签字盖章的对账单。
