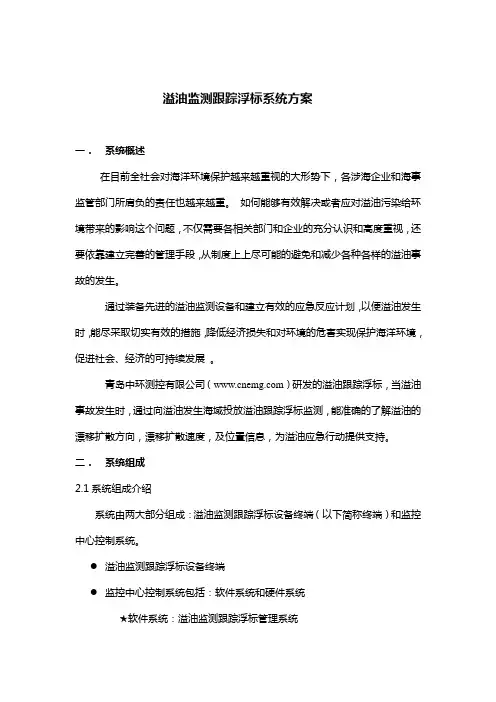

溢油监测跟踪浮标系统方案
一．系统概述
在目前全社会对海洋环境保护越来越重视的大形势下，各涉海企业和海事监管部门所肩负的责任也越来越重。如何能够有效解决或者应对溢油污染给环境带来的影响这个问题，不仅需要各相关部门和企业的充分认识和高度重视，还要依靠建立完善的管理手段，从制度上上尽可能的避免和减少各种各样的溢油事故的发生。
通过装备先进的溢油监测设备和建立有效的应急反应计划，以便溢油发生时，能尽采取切实有效的措施，降低经济损失和对环境的危害实现保护海洋环境，促进社会、经济的可持续发展。
青岛中环测控有限公司（https://www.doczj.com/doc/ad4385106.html,）研发的溢油跟踪浮标，当溢油事故发生时，通过向溢油发生海域投放溢油跟踪浮标监测，能准确的了解溢油的漂移扩散方向，漂移扩散速度，及位置信息，为溢油应急行动提供支持。二．系统组成
2.1系统组成介绍
系统由两大部分组成：溢油监测跟踪浮标设备终端（以下简称终端）和监控中心控制系统。
z溢油监测跟踪浮标设备终端
z监控中心控制系统包括：软件系统和硬件系统
★软件系统：溢油监测跟踪浮标管理系统
★硬件设备：数据库服务器/通讯服务器。
2.2溢油监测跟踪浮标设备
溢油监测跟踪浮标设备是青岛中环测控有限公司(https://www.doczj.com/doc/ad4385106.html,)为溢油监测活动研发的一款高端产品，首先通过GPS卫星定位系统，然后可以采用AIS通讯方式把浮标的位置信息传输到监控中心，经过信号分析系统处理后，通过显示设备展示溢油监测浮标的位置，漂移速度，漂移方向等信息，达到溢油监
测跟踪的要求。仪器外观结构如下：
在海上发生溢油事故 使用方式及原理：
的时候，将设备开启投入到水中后，设备会通过
AIS 系统发送高精度GPS 位置信息和一个唯一的序列号码。系统能连续工作至少24小时，并有5年的电池储存寿命（期间不需要维护）
装有AIS 船舶自动识别设备的直升飞机或者救助船能接收到溢油跟踪浮标发出能和特点如下：
，重量轻7KG .。
蚀材质，坚固耐用。
a 模拟信号，也可输出232\422\455
（6） 5年以上。
2.3监控中心控制系统制系统分为核心业务软件系统和软硬件支持平台，
其中核心业务的信号，在电子海图上显示设备漂移轨迹，通过软件模拟溢油漂移运动趋势。
主要功（1） 监控半径10海里（2） 体积小半径30CM （3） 密封性能好，采用标准的抗风化耐腐（4） 续航时间长，连续使用7天。
（5） 标准输出接口，可以输出4-20m 数字信号。可以直接接到PLC 或者PC 机。
可以实现2小时快速充电，电池寿命至少使用
监控中心核心控软件系统包括：溢油监测跟踪浮标监测管理系统、电子地图显示系统。 软硬件支持平台包括服务器系统、AIS 通讯接收设备、硬件防火墙、路由器、操作系统软件、数据库软件、杀毒软件。
软件界面如下：
主要功能和特点如下：
（1）实时显示溢油监测跟踪浮标的位置，漂移方向及速度。
（2）可以同时监测跟踪浮标，不会相互产生干扰。
（3）可以查询跟踪浮标的历史运行轨迹，并且根据情况进行备份。
（4）可以利用电子海图系统，查询溢油事故海域的相关海况，航道，敏
感资源的信息。
三 .小结
在国家大力提倡保护环境，发展经济的大环境下，溢油监测跟踪浮标系统系统
是结合国内外多种先进的软硬件技术搭建而成的。可以为溢油应急行动提供强有
力的支持。
青岛中环测控有限公司
https://www.doczj.com/doc/ad4385106.html,
