几十种泵的结构及原理高清动态图送你们了！

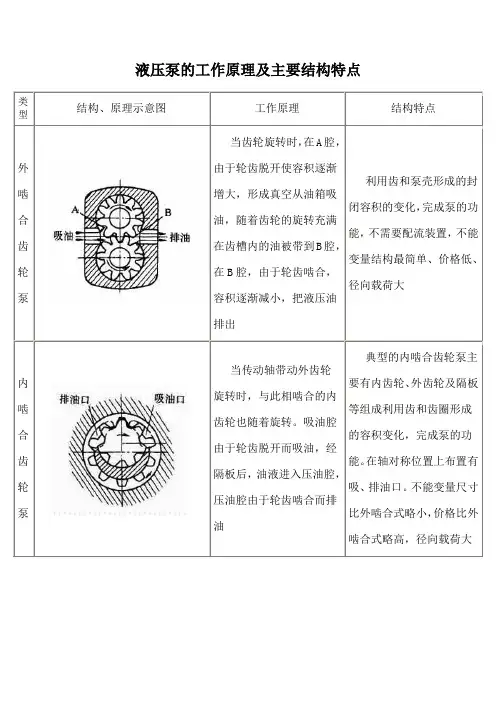

一、齿轮泵两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。另一侧两齿轮互相合拢，形成高压将液体排出。
性能特点：
优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
二、多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
性能特点：
多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的
位置，扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装
有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
三、离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。2、安装、维修方便：立式管道式结构，泵的进出口能
象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。STG泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。5、轴承：泵所配电机中，Y〔Y2〕280以下轴伸端轴承〔包括Y180以下风叶端轴承〕采用封闭式轴承，正常使用时，免电机轴承的维护保养。6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。
四、螺杆泵双螺杆泵与齿轮泵十分相似，一个螺杆转动，带动另一个螺杆，液体被拦截在啮合室内，沿杆轴方向推进，然后被挤向中央排出。
性能特点：
优点：1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2，流量可达100cm3/分；2)运送液体的种类和粘度范围宽广；
3)因为泵内的回转部件惯性力较低，故可使用很高的转速；
4)吸入性能好，具有自吸能力；5)流量均匀连续，振动小，噪音低；6)与其它回转泵相比，对进入的气体和污物不太敏感；7)结构坚实，安装保养容易。
缺点：螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感。
五、往复泵旁路调节往复泵是正位移泵。当泵提供的流量大于管路需求流量时，要求一部分回流到往复泵进口，及旁路调节。六、气动隔膜泵为了使活柱不与腐蚀性料液直接接触，将气缸腔体与液料用隔膜分开，实质也是往复泵的原理。
性能特点：
气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体。气动隔膜泵其有四种材质：工程塑料、铝合金、铸铁、不锈钢。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送（5）流量可调节，可以在物料出口处加装节流阀来调节流量。（6）具有自吸的功能。（7）可以空运行，而不会有危险。（8）可以潜水工作。（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。（10）没有复杂的控制系统，没有电缆、保险丝等。（11）体积小、重量轻，便于移动。（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。（13）泵始终能保持高效，不会因为磨损而降低。（14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热（15）没有动密封，维修简便避免了泄漏。工作时无死点。
七、往复泵活塞右移，腔内压力降低，将上活门压下，下活门顶起，液体吸入；活塞左移，腔内压力增高，将上活门顶起，下活门压下，液体排出。
性能特点：优点：（1）可获得很高的排压，且流量与压力无
关，吸入性能好，效率较高，其中蒸汽往复泵可达80%~95%；（2）原则上可输送任何介质，几乎不受介质的物理或化学性质的限制；（3）泵的性能不随压力和输送介质粘度的变动而变动。其他的泵都不具有往复泵的上述突出优点，但它们的结构比较简单，使用操作比较方便，而且还有体积小、重量轻、流量均匀，并能系列化批量生产的优点。
缺点：流量不是很稳定。同流量下比离心泵庞大；机构复杂；资金用量大；不易维修等。
八、双动往复泵活塞右移，左下吸液，右上排液。活塞左移，右下吸液，左上排液。活塞往复一次，有两次吸、排液，流量更加均匀。九、水环式真空泵叶轮与泵壳成偏心，泵壳内充一定量的水，叶轮旋转使水形成水环。相邻叶片（如图中红色叶片）旋转时，与水环形成的空间（气室）变大即进气，空气（气室）逐渐变小，即空气被压缩。多组相邻叶片，即多组往复压缩。结构紧凑、工作平衡可靠和流量均匀，所以化工生产中多用来输送或抽吸易燃、易爆和有腐蚀性的气体。水环式真空泵由于叶轮搅拌液体，损失能量大，故其效率很低。性能特点：
优点：结构简单，制造精度要求不高，容易加工。结构紧凑，
泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。压缩气体基本上是等温的，即压缩气体过程温度变化很小。由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。吸气均匀，工作平稳可靠，操作简单，维修方便。
缺点：效率低，一般在30%左右，较好的可达50%。真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
十、小区供水演示十一、旋涡泵
叶片凹槽中的液体，被离心力甩向流道，一次增压；流道中液体又因槽中液体被甩出形成低压，再次进入凹槽，再次增压；多次的凹槽一流道一凹槽的漩涡运动，从而获得较高压头。
性能特点：
优点：W型单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。具有自吸能力或借助于简单装置来实现自吸。具有陡降的扬程特性曲线，因此，对系统中的压力波动不敏感。某些旋涡泵可实现汽液混输。这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。旋涡泵结构简单、铸造和加工工艺都容易实现，某些旋涡泵零件还可以使用非金属材料，如塑料、尼龙模压叶轮等。
缺点：1 效率较低，最高不超过55%，大多数旋涡泵的效率在20-40%，因此妨碍了它向大功率方向发展。2旋涡泵的汽蚀性能较差。3旋涡泵不能用来抽送粘性较大的介质。因随着液体粘性的增加，泵的扬程和效率会急剧降低，介质的粘度限制在114 厘沲之内。4 旋涡泵叶轮和泵体之间的径向间隙和轴向间隙的要求较严给加工和装配工艺带来一定困难。5抽送的介质只限于纯净的液体。当液体中含有固体颗粒时，
就会因磨损引起轴向和径向的间隙增大而降低泵的性能或
导致旋涡泵不能工作。
十二、叶片泵因为历史的叶片泵根据中类型的不同有两种：一）专门指容积泵中的滑片泵。二）指动力式泵的三泵（离心泵、混流泵、轴流泵）或其他特殊的泵。这类泵产品一般不会叫叶片泵。但作为专著，叶片泵几乎全部是指离心泵、混流泵、轴流泵等(一级建造师2014《机电工程与管理实务》中称这三类为叶轮泵)。根据其每转的理论排量是固定值还是可变值，可以分为叶片式变量泵和叶片式定量泵。性能特点：优点：(1)输出流量比齿轮泵均匀，运转平稳，噪声小。(2)工作压力较高，容积效率也较高。(3)单作用式叶片泵(Tokimec东京计器叶片泵)易于实现流量调节，双作用式叶片泵则因转子所受径向液压力平衡，使用寿命长。(4)结构紧凑，轮廓尺寸小而流量较大。
缺点：(1)自吸性能较齿轮泵差，对吸油条件要求较严，其转速范围必须在500~ 1500 r/min范围内。(2)对油液污染较敏感，叶片容易被油液中杂质咬死，工作可靠性较差。(3)结构较复杂，零件制造精度要求较高，价格较高。叶片泵一般用在中压(6.3 MPa)液压系统中，主要用于机床控制，特别是双作用式叶片泵（东京计器SQP叶片泵）因流量脉动很小，因
此在精密机床中得到广泛使用。
十三、蒸汽喷射泵蒸汽进入喷嘴后，高速喷出，产生低压，将气体吸入并在混合室混合，经扩大管后，动能转变为压强能。如果吸入的气体来自容器，容器减压，即可称作喷射真空泵。
性能特点：(1)该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。只要泵的结构材料选择适当，对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。(2)结构简单、重量轻，占地面积小。(3)工作蒸汽压力为4～9×105Pa，在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。因水蒸汽喷射泵具有上述特点，所以广泛用于冶金、化工、医药、石油以及食品等工业部门。
十四、轴流管道泵叶轮设计成轴流式。转速很高，如果电机功率、叶轮直径、管道直径足够大的话，流量可以很大。
性能特点：1、管道泵结构紧凑,机泵一体化,体积小.其立式结构具有安装占地面积小,运行平稳,安装无需调整2、泵进出口设计成规格相同法兰,且位于同一中心在线,可象阀门一样直
接安装在管路上,且中心低,便于管道布置,安装方便.3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低.4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄漏的显著特点.
十五、自吸泵单级单吸自吸泵的工作原理是：水泵启动前先在泵壳内灌满水（或泵壳内自身存有水）。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。
性能特点
自吸泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。不同液体可采用不同材质自吸泵。
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
十六、活塞泵借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。
性能特点：
活塞泵又叫电动往复泵，从结构分为单缸和多缸，其特点是扬程较高。适用于输送常温无固体颗粒的油乳化液等。用于油田、煤层注水、注油、采油；膛压机水压机的动力泵，水力清砂，化肥厂输送氨液等。若过流部件为不锈钢时，可输送腐蚀性液体。另外根据结构材质的不同还可以输送高温焦油、矿泥、高浓度灰浆、高粘度液体等。
活塞泵适用于高压、小流量的场合，特别是流量小于100米3/小时，排出压力大于9.8兆帕时，更显示出它较高的效率和良好的运行性能。它吸入性能好，能抽吸各种不同介质、不同粘度的液体。因此，在石油化学工业、机械制造工业、造纸、食品加工、医药生产等方面应用很广。低中速活塞泵速度低，可用人力操作和畜力拖动，适用于农村给水和小型灌溉。
十七、罗茨真空泵罗茨泵的工作原理与罗茨鼓风机相似。由
于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。
性能特点：
在较宽的压强范围内有较大的抽速；起动快，能立即工作；对被抽气体中含有的灰尘和水蒸气不敏感；转子不必润滑，泵腔内无油；振动小，转子动平衡条件较好，没有排气阀；驱动功率小，机械摩擦损失小；结构紧凑，占地面积小；运转维护费用低。
因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
十八、旋片式真空泵旋片泵的旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐
渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A 内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。
性能特点：
旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
1.体积小、重量轻、噪音低；
2.设有气镇阀，可抽除少量水蒸气；在环境温度五摄氏度到四十摄氏度范围内，进气口压
强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于百分之九十时，应开气镇阀。3.设有自动防返油止回阀，启动方便；4.进气口连续畅通大气运转不得超过一分种；5.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
十九、泥浆泵泥浆泵，是指在钻探过程中向钻孔里输送泥浆或水等冲洗液的机械。泥浆泵是钻探设备的重要组成部分。在常用的正循环钻探中﹐它是将地表冲洗介质──清水﹑泥浆或聚合物冲洗液在一定的压力下，经过高压软管﹑水龙头及钻杆柱中心孔直送钻头的底端，以达到冷却钻头、将切削下来的岩屑清除并输送到地表的目的。常用的泥浆泵是活塞式或柱塞式的，由动力机带动泵的曲轴回转，曲轴通过十字头再带动活塞或柱塞在泵缸中做往复运动。在吸入和排出阀的交替作用下，实现压送与循环冲洗液的目的。
性能特点：
1、可输送高浓度高粘度
2、输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3、排出压力与转速无关，低流量也可保持高的排出压力。
4、流量与转速成正比，通过变速机
构或调速电机可实现流量调节。5、自吸能力强，不用装底阀可直接抽吸液体。6、泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。7、运转平稳、振动、噪声小。8、结构简单、拆装维修方便。I-1B型浓浆泵广泛就应用于化工、制药、酿造、造纸、食品等单位。
二十、气气增压泵以压缩空气为动力，将低压气体压力升高后连续输出，最终输出压力可升高至动力源压力的两倍甚至数十倍，是无污染的气体增压装置。根据输出压力和结构形式又分成低压泵和高压泵。低压泵主要用于当现场气源压力不足或不稳定，不能保证气动装置的最低使用压力时，维持气动装置正常工作，满足设备的局部高压用气要求。高压泵主要用于增压非普通压缩空气场合，如把氮气、氦气、氩气等增压至几十兆帕并装入高压储气罐。
性能特点：
（1）工作压力范围大，选用不同型号的泵可获得不同的压力区域，调节输入气压输出气压相应得到调整。可达到极高的压力，气体90Mpa（2）流量范围广，对所有型号泵仅0.1Kg 气压就能平稳工作，此时获得最小的流量，调节进气量后可得到不同的流量。（3）易于控制，从简单的手动控制到完
全的自动控制均可满足要求。（4）自动重新启动，无论何种原因造成保压回路压力下降，将自动重新启动，补充泄漏压力，保持回路压力恒定。（5）操作安全，采用气体驱动，无电弧及火花，可在危险场合使用。（6）最大节能可达70%，因为保持保压不消耗任何能量。
二十一、气液增压泵由单向阀控制的高压柱塞不断的将液体排出，增压泵的出口压力大小与空气驱动压力有关。当驱动部分和输出液体部分之间的压力达到平衡时，增压泵会停止运行，不再消耗空气。当输出压力下降或空气驱动压力增加时，增压泵会自动启动运行，直到再次达到压力平衡后自动停止。采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分采用铝合金制造。接液部分根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了气液增压泵的性能。
性能特点：1.输出压力高：液泵最大可达640MPa，气泵最大可至200MPa2.使用范围广：工作介质可为液压油.水及大部分化学腐蚀性液体，而且可靠性高，免维护寿命长。3.输出流量范围广：对所有型号泵仅需较小驱动气压就能平稳工作，此时获得较小流量，调节驱动进气量后可获得不同流量。
4.应用灵活：选用不同型号的泵，可获得不同的压力区域。
5.易于调节：在泵的压力范围内，调节调节阀从而调节进气压力，输出液压相应相应得到无极调整。
6.自动保压：无论何种原因造成保压回路压力下降，将自动启动，补充泄漏压力，保持回路压力恒定。
7.操作安全：采用气体驱动，无电弧及火花，可在危险场所使用。
双作用叶片泵工作原理介绍 工作原理 图A所示为双作用叶片泵的工作原理。其工作原理与单作用叶片泵相似，不同之处在于双作用叶片泵的定子内表面似椭圆，由两大半径R圆弧、两小半径r圆弧和四段过渡曲线组成，且定子和转子同心。配油盘上开两个吸油窗口和两个压油窗口。当转子按图示方向转动时，叶片由小半径r处向大半径R处移动时，两叶片间容积增大，通过吸油窗口a吸油；当叶片由大半径R处向小半径r处移动时，两叶片间容积减小，液压油油液压力升高，通过压油窗口b压油。转子每转一周，每一叶片往复运动两次。故这种泵称为双作用叶片泵。双作用叶片泵的排量不可调，是定量泵。 叶片泵 2．排量和流量的计算 由图A可知，叶片泵每转一周，两叶片组成的工作腔由最小到最大变化两次。因此，叶片泵每转一周，两叶片间的油液排出量为大圆弧段R处的容积与小圆弧段r处的容积的差值的两倍。若叶片数为z，当不计叶片本身的体积时，通过计算可得双作用叶片泵的排量为 V=2π（R2-r2）b (1)泵的流量为q=2π(R2-r2)bnηv (2)式中，R为定子的长半径；，r为定子的短半径；b为叶片的宽度；n为转子的转速；ηv为叶片泵的容积效率。 由上述的流量计算公式可知，流量的大小由泵的结构参数所决定，当转速选定后，液压泵的流量也就确定了。因此，双作用叶片泵的流量不能调节，是定量泵。如果不考虑叶片厚度的影响，其瞬时流量应该是均匀的。但实际上叶片具有一定的厚度，长半径圆弧和短半径圆弧也不可能完全同心，泵的瞬时流量仍将出现微小的脉动，但其脉动率较其他形式的泵小得多，只要合理选择定子的过渡曲线及与其相适应的叶片数（为4的倍数，通常为12片或16片），理论上可以做到瞬时流量无脉动。
斜盘式轴向柱塞泵的工作原理 柱塞装在柱塞泵缸体中，沿轴向圆周均匀分布。柱塞端部带有滑靴，由弹簧通过回程盘将其压紧在斜盘上，同时在弹簧力和工作油压力作用下，缸体被压向固定的配流盘。配流盘上有两个腰形配流窗和，一个与泵壳体的吸油口相连，称进油窗口；另一个壳体的排油口相连，称排油窗口。配流窗口之间的宽度应大于缸体底部通油口宽度，以防高低压腔串通。 轴向液压柱塞泵在工作中，主传动轴带动缸体转动。由于斜盘具有倾角，当柱塞泵缸体转动时柱塞就在缸体的柱塞孔内作往复运动，完成液压泵的吸油压油过程。 轴向柱塞泵工作原理 轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。 图3.28a(动画）和图3.28b(动画）分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理 斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。 在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘5是固定不
轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。 图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理 斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。 在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘5是固定不动的。如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。 轴向柱塞泵的排量和流量 设柱塞直径为d，柱塞数为Z，柱塞中心分布圆直径为D，斜盘倾角为γ，则柱塞行程 泵的排量和流量分别为
式中，n一泵的转速；ηpv一泵的容积效率。 轴向柱塞泵的输出流量是脉动的。理论分析和实验研究表明，当柱塞个数多且为奇数时流量脉动较小。从结构和工艺考虑，柱塞个数多采用7或9。 表3.3流量脉动率与柱塞数Z的关系 Z56789101112 δq(%) 4.9814 2.537.8 1.53 4.98 1.02 3.45 轴向柱塞泵结构 图3.30 滑靴的静压支承原理图 1.柱塞 2.滑靴 3.斜盘 （1）斜盘式轴向柱塞泵 图3.29是一种轴向柱塞泵的结构简图。传动轴8通过花键带动缸体6旋转。柱塞5(七个)均匀安装在缸体上。柱塞的头部装有滑靴4，滑靴与柱塞是球铰连接，可以任意转动。由弹簧通过钢球和压板3将滑靴压靠在斜盘2上。这样，当缸体转动时，柱塞就可以在缸体中往复运动，完成吸油和压油过程。配油盘7与泵的吸油口和压油口相通，固定在泵体上。另外，在滑靴与斜盘相接触的部分有一个油室，压力油通过柱塞中间的小孔进入油室，在滑靴与斜盘之间形成一个油膜，起着静压支承作用，从而减少了磨损。滑靴的静压支承原理如图3.30(动画）所示。 这种泵的变量机构是手动的。转动手把1，通过丝杠螺母副可以改变斜盘的倾角，从而改变泵的输出流量。
各种泵的工作原理及性能特点 泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。本文跟大家一起来通过动画学习各种泵的工作原理及其性能特点，希望对大家有所帮助(当然这里的泵并全是真空所用的泵)。 一、齿轮泵 齿轮泵的两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。另一侧两齿轮互相合拢，形成高压将液体排出。 齿轮泵的性能特点 齿轮泵的优点 结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。 齿轮泵的缺点 径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。 二、多级离心泵 多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
多级离心泵性能特点 多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。 由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。 三、离心泵 离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
轴向柱塞泵工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。 图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理 斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。 在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘5是固定不动的。如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。 轴向柱塞泵的排量和流量 设柱塞直径为d，柱塞数为Z，柱塞中心分布圆直径为D，斜盘倾角为γ，则柱塞行程 泵的排量和流量分别为
式中，n一泵的转速；ηpv一泵的容积效率。 轴向柱塞泵的输出流量是脉动的。理论分析和实验研究表明，当柱塞个数多且为奇数时流量脉动较小。从结构和工艺考虑，柱塞个数多采用7或9。 表3.3流量脉动率与柱塞数Z的关系 Z56789101112 δq(%) 4.9814 2.537.8 1.53 4.98 1.02 3.45 轴向柱塞泵结构 图3.30 滑靴的静压支承原理图 1.柱塞 2.滑靴 3.斜盘 （1）斜盘式轴向柱塞泵 图3.29是一种轴向柱塞泵的结构简图。传动轴8通过花键带动缸体6旋转。柱塞5(七个)均匀安装在缸体上。柱塞的头部装有滑靴4，滑靴与柱塞是球铰连接，可以任意转动。由弹簧通过钢球和压板3将滑靴压靠在斜盘2上。这样，当缸体转动时，柱塞就可以在缸体中往复运动，完成吸油和压油过程。配油盘7与泵的吸油口和压油口相通，固定在泵体上。另外，在滑靴与斜盘相接触的部分有一个油室，压力油通过柱塞中间的小孔进入油室，在滑靴与斜盘之间形成一个油膜，起着静压支承作用，从而减少了磨损。滑靴的静压支承原理如图3.30(动画）所示。 这种泵的变量机构是手动的。转动手把1，通过丝杠螺母副可以改变斜盘的倾角，从而改变泵的输出流量。
水环真空泵工作原理flash动画图 水环式真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限压力，对于单级泵为2.66～9.31kPa；对于双级泵为0.133～0.665kPa。水环式真空泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1～2）X105Pa表压力（在特定的条件下）。水环式真空泵在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等，得到了广泛的应用，由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环式真空泵的应用日益增大。
如图为水环式真空泵的工作原理示意图，水环泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。 叶轮被偏心的安装在泵体中，当叶轮按图示方向旋转时，进入水环式真空泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切（如Ⅰ-Ⅰ断面），水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大（即从断面Ⅰ-Ⅰ到Ⅱ-Ⅱ），压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。 在水环泵中，辅助排气阀是一种特殊结构，一般采用橡皮球阀，它的作用是消除泵在运转过程中产生的过压缩与压缩不足的现象。这两种现象都会引起过多的功率消耗。因为水环式真空泵没有直接的排气阀，而且排气压力始终是固定的，水环泵的压缩比决定于进气口的终止位置和排气口的起始位置，然而这两个位置是固定不变的，因而不适应吸入压力变化的需要。为了解决这个问题，一般在排气口下方设置橡皮球阀，以便当泵腔内过早达到排气压力时，球阀自动开启，气体排出，消除了过压缩现象。一般在设计水环泵时都以最低吸入压力来确定压缩比，以此来确定排气口的起始位置，这样就解决了压缩不足的现象。
变量叶片泵工作原理 单作用叶片泵，它的理论排量为V=4BzeRsin(丌／z) 式中 y——变量叶片泵的排量； B——叶片宽度； z——叶片数； R——定子圆半径； e——定子环对转子的偏心距。 显然，泵的理论排量正比于定子环对转子的偏心距e。 1．内控式变量叶片泵 内控式泵的变量操纵力来自其本身的排出压力。如图7．1所示，定子环5在其顶部滚动轴承的支承下可在水平方向移动。泵配流盘的吸、排油窗口的布置和定子运动方向存在偏角0，排油压力对定子环的作用力可分解为垂直方向的分量F1及与定子移动方向同向的水平分量F2。F2克服调节弹簧的压缩力，形成调节力，推动定子环移动。当泵的工作压力所形成的调节力R小于弹簧预紧力时，定子对转子的偏心距e 受最大流量调节螺钉的限制，保持在最大值。因而泵的流量基本不变，只是由于泄漏略有下降，如图7—2中AB所示。当泵的工作压力超过P。值后，调节力F2大于弹簧预紧力。随工作压力的增加，调节力F，增加，克服弹簧力使定子环向偏心距减小方向移动，泵的排量开始下降。当工作压力到达P，时，定子环的偏心距所对应的泵的理论流量等于它的泄漏量，泵的实际输出流量为零。此时泵的输出压力为最大。 增加调节弹簧的预紧力可以使图7—2的曲线船段平行右移。减小弹簧刚度，可改变BC段的斜率，使其更陡。调节最大流量调节螺钉，可调节曲线A点的位置(即最大流量)。这种变量泵称为限压式(亦称压力反馈或压力补偿式)泵。 内控式变量叶片泵结构简单，调节容易。但是，由于配流盘的偏转会使泵的有效排量减少、并使流量脉动增加。它的动态调节特性也比较差，因而一般仅用于经济型的小规格泵上。对于性能要求比较高的大、中规格的变量叶片泵，大图7—2限压式变量叶片泵特性部分采用外控式。 2．外控式变量叶片泵 外控式变量叶片泵的工作原理如图7．3所示。定子在顶部滑块3的限制下可水平移动。泵的吸、排油腔对称地布置在定子中心线的两侧。因而，作用在定子环上的液压力不产生使定子移动的调节力。外来控制压力通过控制活塞2克服弹簧力推动定子环移动，改变其对于转子的偏心距而实现变量。 采用不同的液压控制手段及不同的泵的输出参数反馈，可以组成各种控制形式的变量叶片泵。

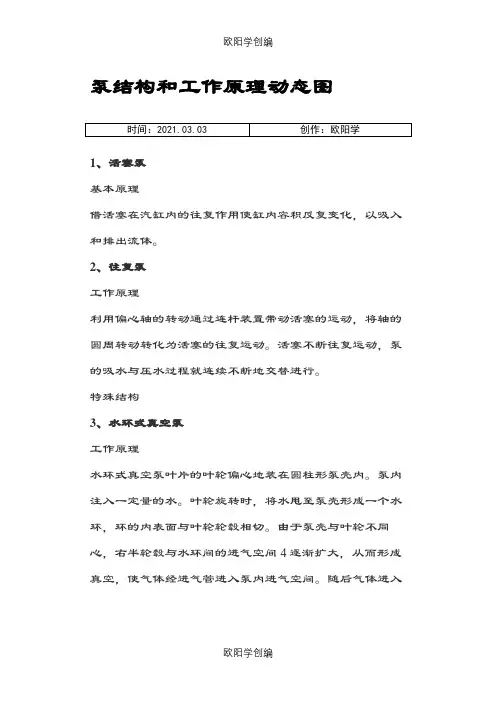

泵结构和工作原理动态图 1、活塞泵 基本原理 借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。 2、往复泵 工作原理 利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。 特殊结构
3、水环式真空泵 工作原理 水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。
4、罗茨真空泵 工作原理 罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。 一般来说，罗茨泵具有以下特点： ●在较宽的压强范围内有较大的抽速； ●起动快，能立即工作； ●对被抽气体中含有的灰尘和水蒸气不敏感； ●转子不必润滑，泵腔内无油； ●振动小，转子动平衡条件较好，没有排气阀； ●驱动功率小，机械摩擦损失小； ●结构紧凑，占地面积小； ●运转维护费用低。 因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

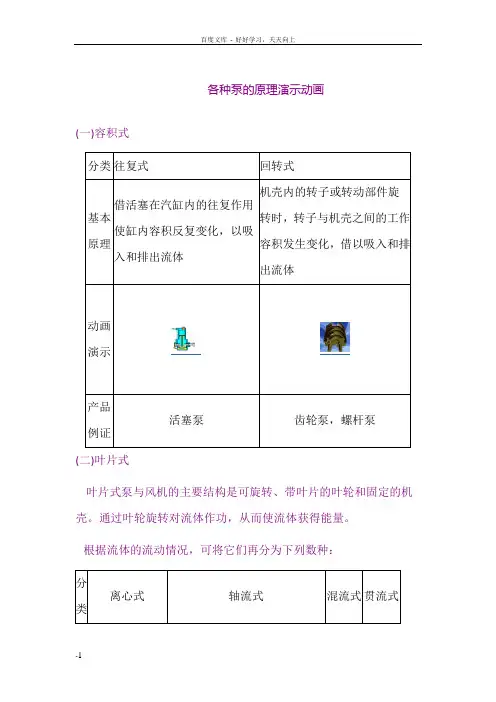

各种泵的原理演示动画(一)容积式 分类往复式回转式 基本原理借活塞在汽缸内的往复作用 使缸内容积反复变化，以吸 入和排出流体 机壳内的转子或转动部件旋 转时，转子与机壳之间的工作 容积发生变化，借以吸入和排 出流体 动画 演示 产品 例证 活塞泵齿轮泵，螺杆泵(二)叶片式 叶片式泵与风机的主要结构是可旋转、带叶片的叶轮和固定的机壳。通过叶轮旋转对流体作功，从而使流体获得能量。 根据流体的流动情况，可将它们再分为下列数种： 分 类 离心式轴流式混流式贯流式 基叶轮高速旋转旋转叶片的挤压推进力使流体离心式原理同
本原理时产生的离心 力使流体获得 能量 获得能量，升高其压能和动能和轴流 式的混 合体 离心式 结构演示做功部 件 整体结 构 做功部件 整体结 构 做 功 部 件 整体 结构 做 功 部 件 整体 结构 见后一 节（略） 见后一 节（略） 产 品例证中央空调用离 心风机 中央空调或冷库用轴流式送水 泵 混流送 水泵 家用空 调室内 风机 第二节泵与风机的工作原理一、离心式泵与风机的工作原理
工作原理叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。叶轮装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流入，然后转90度进入叶轮流道并径向流出。叶轮连续旋转，在叶轮入口处不断形成真空，从而使流体连续不断地被泵吸入和排出。 图样表 现 总体结 构 二．轴流式泵与风机工作原理轴流式泵与风机的工作原理是，，风机结构如下左边两图所示,下第三个图为轴流泵的结构图 工作原理旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，叶轮安装在圆筒形(风机为圆锥形)泵壳内,当叶轮旋转时，流体轴向流入，在叶片叶道内获得能量后，沿轴向流出。轴流式泵与风机适用于大流量、低压力，制冷系统中常用作循环水泵及送引风机。 图样表现
加油机叶片泵和组合泵的工作原理 加油机的机械部分主要是一个液压系统，它包括电动机、叶片泵、油气分离器、流量计、电磁阀和油枪等。电动机是加油机的动力源，它将电能转化为机械能，并通过传动装置把机械能传给叶片泵。叶片泵将机械能转化为油液压力能，它是液压系统的动力源。从叶片泵出来的压力油进入油气分离器进行油气分离，气体被排入大气，油液进入流量计进行计量。流量计一方面不断地排出固定体积的油液，另一方面将流量信号转换为输出轴的转动信号。经计量后的油液通过电磁阀、导静电胶管和油枪注入受油容器。 第一节叶片泵 一、叶片泵的结构： 叶片泵又称旋板泵。它结构简单，抗污染能力强，成本低，易维护。叶片泵是液压系统的动力源，它的性能直接决定了整机的吸油与排油能力。叶片泵由铸铁泵体、铸铁泵盖、转子、叶片、弹簧（片）、溢流阀组件等组成。 铸铁泵体内分两部分，下部为泵腔，上部为溢流阀腔。泵腔为一空心圆柱体，其后端面左右两边各有一个三角口，右边三角口为叶片泵的进油口，左边三角口为叶片泵的出油口。泵腔左右两腰各开有一弧形槽，左弧形槽为正压过渡区，与叶片泵出油口相通，右弧形槽为负压过渡区，与叶片泵进油口相通。泵腔内偏心安装转子，转子沿圆周等距分布有七个径向槽，槽内装有弹簧（片）与叶片，转子旋转时，叶片能沿径向槽作往复运动。 溢流阀腔内装有溢流阀。溢流阀主要由阀座、阀芯、弹簧和调量螺钉等构成。阀座与阀芯将溢流阀腔分为左右两部分，左侧部分与泵的出油口及正压过渡区相通，右侧部分与泵的进油口及负压过渡区相通。 二、叶片泵的工作原理 A、B为相邻的两个叶片。转子和叶片A、B按顺时针转动。A叶片转动使低压过度区的容积不断增大，油液被吸入泵中。A、B两叶片所夹液体，因叶片的顺时针转动被带入高压过度区。在高压过度区，因叶片的转动，使容积不断缩小，油液在叶片的压迫下排出泵外。当转子连续转动时，油罐中的油液就被连续吸入泵内、排出泵外，使油泵形成一个稳定的流量。 泵腔圆柱体空间以其中心线为基准，可分为上密封区、下密封区、左过渡区和右过渡区四部分。转子与泵腔相切的部分为上密封区，与泵腔间隙最大的部分为下密封区，与出油口相通的左过渡区为正压区，与进油口相通的右过渡区为负压区。 叶片泵的泵腔上下两密封区的中心角为60°，两叶片间的夹角为51.43°（51°25′43″），故在密封区内有一个或两个叶片隔离了泵腔的两侧过渡区，使正压区与负压区之间的油液不能沟通。 当电机带动转子作顺时针旋转时，叶片在弹簧力和离心力的作用下贴紧泵腔（见图2.1.2），任意相邻的两叶片与转子、泵腔及端盖构成一个密封空间（在过渡区，各密封空间相通，形成一个大的密封空间）。右侧过渡区与泵的进油口相通，左侧过渡区与泵的出油口相通。转子顺时针旋转时，泵腔右侧密封容积增大，形成真空（负压），油罐内油液在大气压力作用下通过泵的进油口进入叶片泵的负压区，达到吸油的目的；左侧过渡区的密封容积减小，油液进入左过渡区后油压升高，压力油通过出油口被排出。转子连续不断地旋转，叶
柱塞泵工作原理
斜盘式轴向柱塞泵的工作原理 柱塞装在柱塞泵缸体中，沿轴向圆周均匀分布。柱塞端部带有滑靴，由弹簧通过回程盘将其压紧在斜盘上，同时在弹簧力和工作油压力作用下，缸体被压向固定的配流盘。配流盘上有两个腰形配流窗和，一个与泵壳体的吸油口相连，称进油窗口；另一个壳体的排油口相连，称排油窗口。配流窗口之间的宽度应大于缸体底部通油口宽度，以防高低压腔串通。 轴向液压柱塞泵在工作中，主传动轴带动缸体转动。由于斜盘具有倾角，当柱塞泵缸体转动时柱塞就在缸体的柱塞孔内作往复运动，完成液压泵的吸油压油过程。 轴向柱塞泵工作原理 轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。 图3.28a(动画）和图3.28b(动画）分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理 斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，
油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。 在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘5是固定不动的。如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。 图3.28a 斜盘式 1－传动轴；2一斜盘；3一柱塞；4－缸体；5一配油盘
双作用式叶片泵的工作原理及功用 日期：2012-9-19 来源：液压油缸_油缸_液压油缸价格_液压系统_油缸厂家_ 双作用式叶片泵的工作原理及功用 叶片泵也是一种常见的液压泵。根据结构来分，叶片栗有单作用式和双作用式两种。单作用式叶片泵又称非平衡式泵，一般为变量泵;双作用式叶片泵也称平衡式泵，一般是定量泵。 图3-9所示双作用式叶片栗是由定子6、转子3、叶片4、配流盘和泵体1组成，转子与定子同心安装，定子的内曲线是由两段长半径圆弧、两段短半径圆弧及四段过渡曲线所组成，共有八段曲线。 如图3-9所示，转子作顺时针旋转，叶片在离心力作用下，径向伸出，其顶部在定子内曲线上滑动。此时，由两叶片、转子外圆、定子内曲线及两侧配油盘所组成的封闭的工作腔的容积在不断地变化，在经过右上角及左下角的配油窗口处时，叶片回缩，工作腔容积变小，液压缸油液通过压油窗口输出;在经过右下角及左上角的配油窗口处时，叶片伸出，工作腔容积增加，油液通过吸油窗口吸人。
在每个吸油口与压油口之间，有一段封油区，对应于定子内曲线的四段圆弧处。 双作用式叶片泵每转一转，每个工作腔完成吸油两次和压油两次，所以称其为双作用式叶片栗，又因泵的两个吸油窗口与两个压油窗口是径向对称的，作用于转子上的液压力是平衡的，所以又称为平衡式叶片杲。 定子曲线是影响双作用式叶片泵性能的一个关键因素，它将影响叶片泵的流量均勻性、噪声、磨损等问题，过渡曲线的选择主要考虑叶片在径向移动时的速度和加速度应当均匀变化，避免径向速度有突变，使得加速度无限大，引起刚性冲击;同时又要保证叶片在作径向运动时，叶片顶部与定子内曲线表面不应产生脱空现象。目前，常用的定子曲线有等加速-等减速曲线、高次曲线和余弦曲线等。 叶片泵在叶片数确定后，由每两个叶片所夹的工作腔所占的工作空间角度随之确定该角度所占区域应在配流盘上吸油口与压油口之间(封油区内〉，否则会造成液压缸吸油口与压油口相通;而定子曲线中四段圆弧所占的工作角度应大于液压缸封油区所对应的角度，否则会产生困油现象。
(一)容积式 分 类 往复式回转式 基本原理借活塞在汽缸内的往 复作用使缸内容积反 复变化，以吸入和排出 流体 机壳内的转子或转动 部件旋转时，转子与机 壳之间的工作容积发 生变化，借以吸入和排 出流体 动 画 演 示 产 品 例 证 活塞泵齿轮泵，螺杆泵 (二)叶片式back to top 叶片式泵与风机的主要结构是可旋转、带叶
片的叶轮和固定的机壳。通过叶轮旋转对流体作功，从而使流体获得能量。 根据流体的流动情况，可将它们再分为下列数种：
见后一节（略） 见后一节（略） 产 品例证 中央空调用离心风机 中央空调或冷库用轴流式送水泵 混流送水泵 家用空调室内风机 第二节 泵与风机的工作原理back to top 一、 离心式泵与风机的工作原理back to top 工作原 理 叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。叶轮装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流入，然后转90度进入叶轮流道并径向流出。叶轮连续旋转，在叶轮入口处不断形成真空，从而使流体连续不断地被 泵吸入和排出。
图 样 表 现 总 体 结 构 二．轴流式泵与风机工作原理back to top 轴流式泵与风机的工作原理是，，风机结构如下左边
两图所示,下第三个图为轴流泵的结构图(点击可放大)。 工作原理旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，叶轮安装在圆筒形(风机为圆锥形)泵壳内,当叶轮旋转时，流体轴向流入，在叶片叶道内获得能量后，沿轴向流出。轴流式泵与风机适用于大流量、低压力，制冷系统中常用作循环水泵及送引风机。 图样 表现 三．贯流式风机的工作原理back to top 工作原理由于空气调节技术的发展，要求有一种小风量、低噪声、压头适当和在安装上便于与建筑物相配合的小型风机。贯流式风机就是适应这种要求的新型风机。
柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔 的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、项目机械和船舶中。 柱塞泵 机械分类 轴向柱塞泵 轴向柱塞泵是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。因为柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。 直轴斜盘式柱塞泵 直轴斜盘式柱塞泵分为压力供油型的自吸油型两种。压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。自吸油型液压泵的自吸油能力很强，无需外力供油。靠气压供油的液压油箱，在每次启动机器后，必须等液压渍箱达到使用气压后，才能操作机械。如液压油箱的气压不足时就担任机器，会对液压泵内的与滑鞭造成拉脱现象，出会造成泵体内回程板与压板的非正常磨损。 径向柱塞泵 径向柱塞泵可分为阀配流与轴配流两大类。阀配流径向柱塞泵存在故障率高、效率
柱塞泵 低等缺点。国际上70、80年代发展的轴配流径向柱塞泵克服了阀配流径向柱塞泵的不足。因为径向泵结构上的特点，陕定了轴配流径向柱塞泵比轴向柱塞泵耐冲击、寿命长、控制精度高。变量行程短泵的变量是在变量柱塞和限位柱塞作用下，改变定子的偏心距实现的，而定于的最大偏心距为 5—9mm<根据排量大小不同），变量行程很短。且变量机构设计为高压操纵，由控制阀进行控制。故该泵的响应速度快。径向结构设计克服了如轴向柱塞泵滑靴偏磨的问题。使其抗冲击能力大幅度提高。 液压柱塞泵 液压柱塞泵靠气压供油的液压油箱，在每次启动机器后，必须等液压渍箱达到使用气压后，才能操作机械。直轴斜盘式柱塞泵分为压力供油型的自吸油型两种。压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。自吸油型液压泵的自吸油能力很强，无需外力供油。对于自吸油型柱塞泵，液压油箱内的油液不得低于油标下限，要保持足够数量的液压油。液压油的清洁度越高，液压泵的使用寿命越长。 结构形式 柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；因为径向柱塞泵 柱塞泵 属于一种新型的技术含量比较高的高效泵，随着国产化的不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分；具体详见径向柱塞泵百科 [1]；以下仅以轴向柱塞泵为例进行解释。 轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。因为柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此具
各种液压缸工作原理及结构分析(动画演示)
各种液压缸工作原理及结构分析（动画演示） 什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。 (1)法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。(3)螺纹式连接，有
外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。(4)拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。只适用于长度不大的中、低压液压缸。(5)焊接式连接，强度高，制造简单，但焊接时易引起缸筒变形。液压缸的基本作用形式：标准双作用：动力行程在两个方向并且用于大多数应用场合：单作用缸：当仅在一个方向需要推力时，可以采用一个单作用缸；双杆缸：当在活塞两侧需要相等的排量时，或者当把一个负载连接于每端在机械有利时采用，附加端可以用来安装操作行程开关等的凸轮．弹簧回程单作用缸：通常限于用来保持和夹紧的很小的短行程缸。容纳回程弹簧所需要的长度使得它们在需要长行程时很讨厌；柱塞式单作用缸：仅有一个流体腔，这种类型的缸通常竖直安装，负载重置使缸内缩，他们又是被成为“排量缸”，并且对长行程是实用的；多级伸缩缸：最多可带4个套简，收拢长度比标准缸短．有单作用或双作用，它们与标准缸相比是比较贵的，通常用于安装空间较小但需要较大行程的场合， 串联缸：一个串联缸足由两个同轴安装的缸组成的，两个缸的活塞由一个公共活塞杆链接，在两缸之前设置杆密封件以便使每个缸都能双作用，当安装宽度或高度受限制时．串联
