图文讲解柱塞泵的结构及工作原理 【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。 01动力端(1)曲轴 曲轴为此泵中关键部件之一。采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。 (2)连杆 连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。 (3)十字头 十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。 (4)浮动套 浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。 (5)机座
机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。 2液力端(1)泵头 泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。 (2)密封函 密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。 (3)柱塞 (4)进液阀和排液阀 进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。 3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。 (1)止回阀 泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。 (2)稳压器
斜盘式轴向柱塞泵的工作原理 柱塞装在柱塞泵缸体中，沿轴向圆周均匀分布。柱塞端部带有滑靴，由弹簧通过回程盘将其压紧在斜盘上，同时在弹簧力和工作油压力作用下，缸体被压向固定的配流盘。配流盘上有两个腰形配流窗和，一个与泵壳体的吸油口相连，称进油窗口；另一个壳体的排油口相连，称排油窗口。配流窗口之间的宽度应大于缸体底部通油口宽度，以防高低压腔串通。 轴向液压柱塞泵在工作中，主传动轴带动缸体转动。由于斜盘具有倾角，当柱塞泵缸体转动时柱塞就在缸体的柱塞孔内作往复运动，完成液压泵的吸油压油过程。 轴向柱塞泵工作原理 轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。 图3.28a(动画）和图3.28b(动画）分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理 斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。 在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘5是固定不
安徽理工大学本科毕业设计（论文）开题报告 姓 名 专业班级 机设班 指导教师 教授 一、课题的名称、来源： 1.课题名称 轴向柱塞泵设计 2.课题来源 生产 科研 □√教学 其他 二、研究意义、研究现状、研究内容、拟采用的研究思路与方法(可附页) 研究意义：轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高，运转平稳，流量均匀性好，噪声低，但对液压油的污染较敏感，结构较复杂，造价较高。轴向柱塞泵的优点是结构紧凑，径向尺寸小，转动惯量小，工作压力高，效率高，并易于实现变量。目前有的轴向柱塞泵的压力可以达到350～400kgf/c ㎡。由于上述特点，轴向柱塞泵被广泛使用于工程机械、塑料机械、起重运输、冶金、船舶、机床和农业机械等领域。 研究现状：近年来，随着材料、制造、电子等技术的发展，轴向柱塞泵的新技术层出不穷，例如荷兰Innas 公司开发的Float Cup 结构轴向柱塞泵，丹麦的Saur-Danfoss 公司为工程机械量身定做的H1系列的多功能泵，德国Rexroth 公司推出的电子智能泵等等。 国产轴向柱塞泵主要有引进国外技术的产品和我国自主研发的CY 系列柱塞泵。引进国外技术Rexroth 、Yuken 等系列，性能介于国外产品和CY 泵之间。就性能指标来讲，国产Rexroth 系列的排量、额定压力、转速都要比CY 系列的大一些。其额定压力35 MPa ，峰值压力达40 MPa ；转速达到2000 r/min 以上，而CY 系列额定压力在31.5 MPa ，转速一般限定在1500 r/min 。轴向柱塞泵在发展中，基本结构保持了稳定，高速高压以及良好的控制方法是其发展的方向。 研究内容：直轴滑履式轴向柱塞泵的机构参数设计，主要结构尺寸的设计以及柱塞、滑履、缸体、斜盘等主要部件的运动学分析、强度校核和寿命估算。配流盘的静平衡计算和滑履的副静压平衡设计和计算。最后利用solidworks 制图软件绘制零件图并进行干涉检验，无误后出图。 研究思路与方法： 1.总体设计：通过给定参数（额定压力和额定排量）查询手册确定泵的最大流量、额定转 √√√
柱塞泵的工作原理 柱塞泵的工作原理 柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。 柱塞泵是往复泵的一种，属于体积泵，其柱塞靠泵轴的偏心转动驱动，往复运动，其吸入和排出阀都是单向阀。当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油
过程。柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。变量机构用来改变斜盘的倾角，通过调节斜盘的倾角可改变泵的排量。 柱塞泵结构形式 柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分． 柱塞泵的维护 斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即 Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。 常见故障处理 1．液压泵输出流量不足或不输出油液 (1)吸入量不足。原因是吸油管路上的阻力过大或补油量不足。如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。 (2)泄漏量过大。原因是泵的间隙过大，密封不良造成。如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。 (3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。 2．中位时排油量不为零 变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。

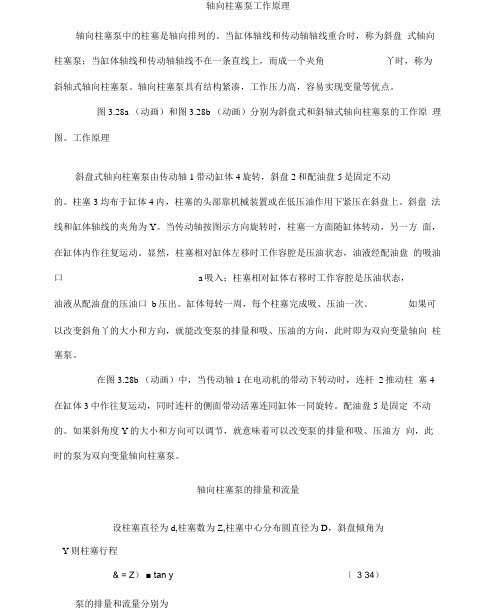

轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。 图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理 斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为γ。当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。缸体每转一周，每个柱塞完成吸、压油一次。如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。 在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。配油盘5是固定不动的。如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。 轴向柱塞泵的排量和流量 设柱塞直径为d，柱塞数为Z，柱塞中心分布圆直径为D，斜盘倾角为γ，则柱塞行程 泵的排量和流量分别为
式中，n一泵的转速；ηpv一泵的容积效率。 轴向柱塞泵的输出流量是脉动的。理论分析和实验研究表明，当柱塞个数多且为奇数时流量脉动较小。从结构和工艺考虑，柱塞个数多采用7或9。 表3.3流量脉动率与柱塞数Z的关系 Z56789101112 δq(%) 4.9814 2.537.8 1.53 4.98 1.02 3.45 轴向柱塞泵结构 图3.30 滑靴的静压支承原理图 1.柱塞 2.滑靴 3.斜盘 （1）斜盘式轴向柱塞泵 图3.29是一种轴向柱塞泵的结构简图。传动轴8通过花键带动缸体6旋转。柱塞5(七个)均匀安装在缸体上。柱塞的头部装有滑靴4，滑靴与柱塞是球铰连接，可以任意转动。由弹簧通过钢球和压板3将滑靴压靠在斜盘2上。这样，当缸体转动时，柱塞就可以在缸体中往复运动，完成吸油和压油过程。配油盘7与泵的吸油口和压油口相通，固定在泵体上。另外，在滑靴与斜盘相接触的部分有一个油室，压力油通过柱塞中间的小孔进入油室，在滑靴与斜盘之间形成一个油膜，起着静压支承作用，从而减少了磨损。滑靴的静压支承原理如图3.30(动画）所示。 这种泵的变量机构是手动的。转动手把1，通过丝杠螺母副可以改变斜盘的倾角，从而改变泵的输出流量。
