型号参数
?鸡粪发酵罐罐体容积：90立方米、罐体直径：5米、罐体高度：5米；设备总高度：10米、罐体材料：&=8mm钢板、搅拌主轴材料：Ф450x25无缝管、搅拌叶片材料： &=25mm钢板保温材料：保温阻燃棉
鸡粪发酵罐工艺流程
?首先，将待发酵的物料投放到进料提升斗，通过电动提升装置将物料带进发酵罐中，在投放物料的同时，在启动液压泵站，通过液压缸推动棘轮转动、带动主轴开始搅拌。同时搅拌轴上所带的螺旋叶片带动物料翻转，使物料与空气充分接触，在搅拌的同时，通过高压罗茨风机不断打入空气，在搅拌轴上端设计有空气加热棒，对通过的高压空气进行加热，使待发酵物料开始进行有氧发酵阶段。
?其次、通过电箱控制外部的工业电热毯和上部的加热系统开始对发酵罐体进行加热，在加热的同时通过温度传感器对罐体的温度进行调控，将鸡粪发酵罐的温度控制在发酵所需的状态。在物料发酵完毕后，通过螺旋输送出料口排出罐体，进行下一
步加工处理。
?最后，该鸡粪发酵罐配有尾气处理系统，可将发酵过程中所产生的有害气体，进行除臭除味处理。从而使设备更加环保。
与传统发酵罐的优势
?较传统发酵设备相比，该设备采用立式罐体发酵，在相当大的程度上节约了土地占用面积；该设备还采用电加热装置，智能化电器控制，确保恒温发酵，彻底解决传统发酵设备存在的受季节性限制的弊端；智能化电器控制，恒温发酵，促使发酵周期从传统的15天左右，缩短至7天左右，极大限度的提高了发酵效率；该
设备采用密闭式恒温发酵，彻底解决刺激性气味挥发问题，保护了环境不受气味污染；该设备配备有全自动智能化电器控制系统，减少人工操作，确保安全可靠。
发酵罐使用注意事项： 1)在操作工程中严格遵循发酵罐使用说明书进行操作，不得私自更改操作规范。 2)罐体灭菌前务必检查其中液面高度，要求所有的电极都没于液面以下。 3)打开发酵罐电源前务必检查冷却水、压缩空气是否已打开，温度探头是否已插入槽中，否则会烧坏加热电路。 4)发酵过程中一定要保持工作台的清洁，用过的培养瓶及其它物品及时清理，因故溅出的酸碱液或水应立即擦干。 5)对罐体安装，拆卸和灭菌时要特别小心pH电极和罐体的易损又昂贵部件；谨防锐利零部件造成人身损伤；谨防高温烫伤。 6)必须确保所有单件设备能正常运行时使用本系统。 7) 在空消及实消时，尽量排空管道内冷凝水，防止其进入夹层对罐体造成损伤。 8)在实消过程中，夹套通蒸汽预热时，必须控制进汽压力在设备的工作压力范围内(不应超过0.15MPa)，否则会引起发酵罐的损坏。 9)在空消及实消时，一定要排尽发酵罐夹套内的余水。否则可能会导致发酵罐内筒体压扁，造成设备损坏;在实消时，还会造成冷凝水过多导致培养液被稀释，从而无法达到工艺要求。 10)在空消、实消结束后冷却过程中，严禁发酵罐内产生负压，以免造成污染，甚至损坏设备。 11)在发酵过程中，罐压应维持在0.2～0.3bar之间，以免引起污染。 12)在各操作过程中，必须保持空气管道中的压力大于发酵罐的罐压，否则会引起发酵罐中的液体倒流进入过滤器中，堵塞过滤器滤芯或使过滤器失效。 13)在空消过程中，及时打开底阀向罐内进入蒸汽，防止空消过程中因内壁干燥损伤罐体。 14)发酵罐在日常清洁过程中应双人进行，发酵罐盖再升起或下降过程中严谨将身体任何部位置于发酵罐盖下方，防止因设备失灵造成人身损伤。 15)如果遇到自己解决不了的问题请直接与公司售后服务部门联系。请勿强行拆卸或维修。
-- - 发酵系统操作规程 一、发酵前准备工作 （1）检查电源是否正常，空压机、蒸汽发生器和循环水系统是否正常工作。 （2）检查系统上的阀门、接头及紧固螺钉是否拧紧。 （3）开动空压机，用0.15Mpa压力，检查发酵罐、过滤器、管路、阀门等密封性是否良好，有无泄漏。罐体夹套与罐内是否密封（换季时应重 点检测），确保所有阀门处于关闭状态。 （4）检查冷却水压、电压、气（汽）压能否正常供应。进水压维持在0.12Mpa，允许在0.15-0.2MpaX围变动，不能超过0.2Mpa，温度应低于发酵温 度10℃以上；电源AC220V±10%，零地分开，频率50Hz，罐体可靠接 地；输入蒸汽压力应维持在0.4Mpa，进入系统后通过阀门控制压力为 0.12-0.13MPa；空压机压力值0.7Mpa，空气进入压力应控制在 0.25-0.30MP（空气初级过滤器的压力值）。 （5）检查电机能否正常运转。电磁阀能否正常吸合。 二、灭菌 1.发酵系统安装好后的初次清洗 罐内的清洗：种子罐可将罐体上方的法兰卸开，由操作工采用洁净布手动清洗，结束后排尽罐内的污水，在多冲洗几遍即可。发酵罐的清洗可采用自来水管通过手孔向罐体内壁冲洗，当水位上升到搅拌轴的第二片叶轮时停止冲洗，开动电机搅拌清洗。各管路的清洗，可以先采用清水冲洗，再根据
相应功能采用相应的清洗介质（清洗管路时应以保护管路中的各种元件为前提），具体步骤可参考“空气管路的灭菌”。如果发酵系统长时间不用或培养的菌体与上一批次的不相同时，可采用2%NaOH清洗，清洗结束后应对发酵系统灭菌。 2.发酵罐空消 （1）空气精过滤器的空消：将所有阀门均关闭，然后微开J3、J4、J5、打开Q9，通过调节J3、J4、J5阀门的开启度保持空气精过滤器上端压 力表读数为0.12-0.125Mpa，维持30分钟，空气经过滤器消毒完成。 （2）发酵罐空消：打开G2、J2、G3、J1、J9、Q6、Q7及Q9，通过调节G2和J1阀门的开启度调节发酵罐压力控制在0.12-0.125Mpa，温度121 度-125度。维持30分钟，发酵罐空消结束。 （3）当空消时间达到30分钟后，关闭J2、J3、J5，然后迅速打开Q2、Q3，通空气吹扫空气精过滤器，待J4阀门出口空气干燥后关闭J2、J3、J4、 J5，保持空气精过滤器压力表读数为0.1Mpa。 3.发酵罐实消 实消是当罐内加入培养基后，用蒸汽对培养基进行灭菌的过程。 (1)空消结束后，将校正好的PH电极装好，尽快将配好的培养基从加料口加入罐内。 (2)培养基在进罐之前，应先糊化，一般培养基的配方量应根据工艺要求确定，发酵液的最终容积为罐体全容积的70％左右计算(泡沫多的培养基为60％左右，泡沫少的培养基可达75～80％)，考虑到冷凝水和接种量因素，以及是否流加，

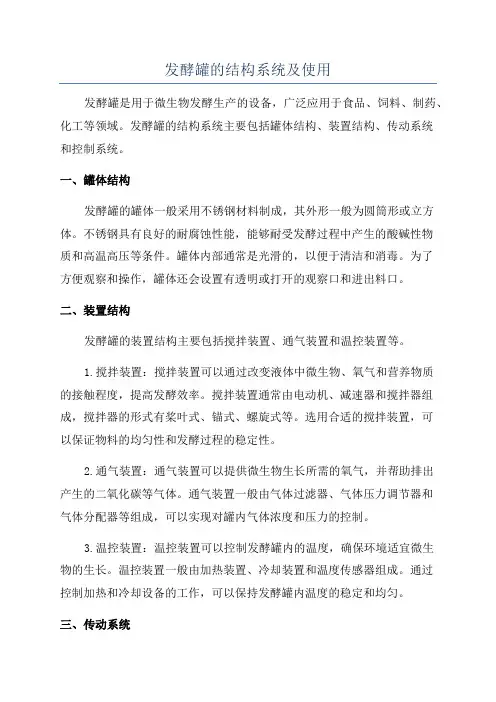

发酵罐的结构系统及使用.txt28 生活是一位睿智的长者，生活是一位博学的老师，它常常春风化雨，润物无声地为我们指点迷津，给我们人生的启迪。不要吝惜自己的爱，敞开自己的胸怀，多多给予，你会发现，你也已经沐浴在了爱河里。实验十五发酵罐的结构系统及使用方法一、实验目的： 1 ．了解发酵罐（气升式、搅拌式）的几大系统组成，即空气系统、蒸汽系统、补料系统、进出料系统、温度系统、在线控制系统。2．掌握发酵罐空消的具体方法及步骤3．掌握发酵罐进料及实消的具体方法及步骤4．掌握发酵罐各系统的控制操作方法 二、实验原理： 1．蒸汽系统：三路进汽——空气管路、补料管路、罐体） 2．温度系统： （1）夹套升温：蒸汽通入夹套。 （2）夹套降温：冷水通入夹套，下进水，上出水。 （3）发酵过程自动控温系统：热电偶控温，马达循环，只能加热，发酵设定温度低于室温时，由夹套进冷水降温。 3．空气系统： 取气口T空压机：往复式油泵获得高脉冲的压缩空气 粗过滤器：由沙布包裹棉花压实成块状叠加制得，作用是去除部分细菌及大部分灰尘 （贮气罐）：空压机压缩使气体温度升高，经贮气使气体保温杀菌；压缩空气中有油污、水滴，且压力不稳，有一定的脉冲作用，会冲翻后面的过滤介质，贮气后可使油滴重力沉降，减小脉冲。 冷却塔）：有降温并稳定作用，同时经旋风分离器进行气液分离 （丝网分离器）：通过附着作用，逐步累积沉降而分离5 微米以上的微粒其作用介质为铜丝网 （加温器）：对压缩空气升温，除湿，使湿度达50%-60% 总过滤器：纱布包裹棉花加活性炭颗粒，逐层压紧而成。 分过滤器：平板式纤维，中间为玻璃纤维或丝棉，下面放水阀应适时打开放出油、水，再用压缩空气控干。
发酵罐安全操作规程 1．目的 通过建立发酵罐安全操作规程并严格执行，确保发酵罐安全运行。 2．适用范围 本规程用于机械搅拌（皮带轮减速装置）和无机械搅拌钢制发酵罐的维护、检修操作。 3．职责 3．1生产部负责本规程的组织制定。 3．2操作人员负责本规程的实施。 4．内容 4．1检修类别及间隔期 4．1．1 检修类别 发酵罐的检修类别分小修、中修和大修。 4．1．2 检修间隔期 A．小修：每2个月进行一次。 B．中修：每10个月进行一次。 C．大修：每30个月进行一次。 D．发酵罐在定期检修间隔期内，还应根据其实际运转情况，确定检修类别、内容和期限。 4．2检修内容 4．2．1小修 A．检查紧固各部件连接螺栓。 B．检查、调整机械密封端面的压力。 C．检查、消除人孔、视镜、接管口、阀门等处的泄漏点，更换老化的密封垫。 D．检查、检修转动部件的磨损件。 E．检查、调整传动皮带的松紧度。 F．检查附属的仪器仪表和电控装置。 G．检查润滑部位，并按规定加注或更换润滑油。
H．检查并局部修补保温层，对油漆脱落处涂漆。 4．2．2中修 A．包括小修内容； B．检查、清洗、修理机封装置，必要时更换磨损部件； C．检查、调整传动皮带轮的运转情况，必要时更换传动皮带、轴承等易损件； D．检查、修理、调整搅拌系统，更换损坏的联轴器、轴瓦、搅拌器轴承； E．按劳动部《在用压力容器检验规程》检测罐壁厚、裂纹、变形和焊缝质量，必要时进行局部修补，更换或修理损坏的人孔、视镜、接管、档板等附件； F．对降温盘管及空气管件进行试漏检查，并修补泄漏点； G．检查、修理各仪表及控制装置； H．整体修补保温层及涂漆。 4．2．3大修（包括中修内容） A．检查、修理减速装置，更换轴承； B．检查、修理或更换搅拌系统的主轴、联轴器轴瓦、拉杆、搅拌器、轴承等附件； C．调整罐体、减速装置、搅拌轴的位置偏差和间隔； D．换热系统和空气系统的管件试漏，更换腐蚀严重的管道、管件及阀门； E．检查、修理筒体、封头。 4．3检修前的准备 4．3．1技术准备 A．设备使用说明书，图纸、有关标准、检修记录； B．设备运行时间、缺陷、隐患、事故等状况记录。 4．3．2物资准备 A．检修用的材料、备件； B．检测仪器、拆装工具和起重设施； C．切断发酵罐电机总电源，并设有禁止启动的警示牌； D．清洗发酵罐，隔断与其它设备各连接管路，并悬挂标志牌； E．进罐前，应彻底将罐内气体排除，人员在罐内作业过程中，应不断换进新鲜空气，必要时检修人员应配带防毒呼吸器，罐外必须设人监护；
一、工程简介： 工程内容为4只480 M3不锈钢发酵罐制作、安装。480 M3不锈钢发酵罐直径为Φ5700 mm,总高度达23m,总重量约为38.5吨，不但体积庞大，且单重重，运输困难。为此，总体上考虑封头、锥体、夹套等部件成型安排在厂内制造，分件运至建设单位厂内罐区现场组焊，筒体在建设单位现场卷制。 二、施工依据及技术质量标准： 1、合同； 2、设计图纸； 3、《压力容器安全技术监察规程》; 4、GB150-98《钢制压力容器》； 5、HG20584-98《钢制化工容器制造技术规定》； 6、GB3274-88《碳素钢和低全金钢热轧中厚钢板和钢带》； 7、JB4729-95《旋转压封头》； 8、GB/T14976-94《流体输送用不锈钢无缝钢管》； 9、JISG4303《不锈钢热轧钢板》； 10、GB/14957-94《熔化焊用钢丝》； 11、GB4242-84《焊接用不锈钢丝》； 12、GB/T983-95《不锈钢焊条》； 13、GB4842-84《氩气》； 14、JB3223-83《焊条质量管理规程》； 15、《锅炉压力容器压力管道焊工考试与管理规则》（国质检锅（2002）109号）； 16、JB4730-94《压力容器无损检测》； 三、施工工艺技术措施和质量控制： 1、投产前准备工作： 1.1、组织工艺技术人员认真阅读，分析其结构特点，召开技术交底会，充分理解设计意图，做到心中有数，并做好审图记录。 1.2、编制指导生产的制造工艺和焊接工艺，重点交待清楚夹套蜂窝塞焊焊缝的焊接工艺. 1.3、采购质量可靠的SUS304钢板等主材，并选择合格的钢材供应商。 1.4、选择技术过硬的专业施工队伍，配备足够数量的技术熟练的工人，焊工必须是经考试合格的并具有相应资格的有效持证焊工。 2、制造工序流程： 3、工艺过程及质量控制： 3.1、编制指导生产的工艺：技术工艺人员根据设计图纸、技术标准及现场情况编制指导生产的专业制造、焊接工艺过程卡及检验工艺文件。 3.2、检验人员对钢板和焊材进行入库前的检验和标志移植，确认合格后方可投放生产使用。 3.3、划线下料：对筒节用料钢板进行四边直线度和垂直度检查，若边与边不垂直必须划垂线切割，保证边与边的相互垂直。并严格掌握筒节坯板的下料长度准确以利环焊缝组装错边量的控制。 3.4、成型：封头坯板下料后，拼接焊缝采用埋弧自动焊。焊缝检验合格后压制之前，对处于压制面焊缝的余高，应打磨至母材齐平，并对外圆周切割边缘的棱角打磨成过渡小圆弧，防止压制过程中撕裂。采用先进的旋压成型工艺使封头旋压成型、平边，对拼接焊缝进行1 00%RT检查并应符合III级要求，合格后运送至现场。 锥体采用分片成型后拼接成整体的工艺方法，但与筒节结合的上部轴向过渡园弧，也要旋压成型，以保证质量，工艺上预先安排锥体分为三部分，需旋压部分高度掌握在1m左右（旋
生物发酵罐安全操作规程 1.主要内容与适用范围 本规程规定了生物发酵罐的操作程序、安全要求和注意事项。2.操作程序 2.1操作前请认真检查冷水机、空压机、反应器、进出水管、气管情况。填好使用说明书。开机：先打开其他单元上的开关，再打开主机背后的开关。关机：先把控制器上所有单元的参数状态调到off，把进气开关打开后关机；关机时先关控制器后面的开关，再关其他单元上的开关。 2.2 从基座上取下发酵罐体，加入配好的培养基，盖好盖子，置高压灭菌锅中灭菌； 2.3 将灭好菌的发酵罐安装在基座上，连接好传感器接口，接通保温套的上下水； 2.4 设定好参数，开启电源、空气压缩机和记录仪，观察各设备是否正常运行，如有异如常要即时调整； 2.5 设备运行过程中要经常观察设备运转情况，如有异常要即时调整； 2.6 发酵结束后，关闭电源、水源，放出发酵液，从基座上取下发酵罐洗净后重新安装在基座上； 2.7 将设备擦拭干净，盖好防尘布罩，并做好设备使用登记。
生物发酵罐维护保养规程 1.主要内容与适用范围 本规程规定了生物发酵罐的维护要求、保养要求。 2.维护保养要求 2.1 保护本设备外壁，禁止用酸碱液清洗； 2.2 漆层、保护层脱落面积之和不得大于总面积的5%，否则应按《医用设备、管路涂色规定》的要求，重新涂刷（处理）； 2.3搅拌、轴封、空气和蒸汽管道、阀门的标志色标及保温层应保持完整； 2.4 本机外壁、蒸汽阀门应随时清除锈点。 2.5 应定期对疏水阀及蒸汽阀门进行检查，如有损坏应及时更换。2.6 每次开汽前、开汽后应将旁通阀门完全打开，将罐体夹层内冷凝水完全排尽后，方能正常操作。 2.7 对罐体进行检查，查有无裂纹、焊体脱落等。 2.8应定期对涡轮、涡杆进行润滑。 2.9每半年对转轴进行清洗，或更换轴承、添加润滑脂。 2.10禁止设备带病、带伤运行，应随时注意仪表精度量否合乎生产要求，并定期校验。 2.10 发现管路、静密封点、泄漏应立即处理； 2.11 禁止私拆、私改设备； 2.12 检修中应按本设备的检修规程的技术要求拆、洗、换、装；2.13 检修中禁止使用不当的工具，禁止用暴力拆装部件。 2.14 操作过程中发现异常或发生事故，应立即中止操作，切断水、电、气、汽源，并报主管人员处理，禁止隐慝不报，禁止私自拆修； 2.15 非本机持证操作人员不得操作本机；禁止在本机运行时脱岗； 2.16 注意控制蒸汽压力和温度。 2.17 仪器不用时，应切断电源，并用防尘罩罩好。 2.18 每月进行一次仪器的维护保养，并填写维护记录。
一、准备 1、检查蒸汽管道、阀门、电机、电源、饮用水管是否有泄漏点或接通；如果有的管有泄漏点，及时更换乳胶管！ 2、检查发酵罐轴封、夹层、搅拌、视镜阀是否正常；出现异常则及时添加甘油（密封用）。 3、用自来水清洗洁净本机内壁；一般上午开机后清洗3-5次，直至流出的水清亮为止。 4、用蒸汽空消发酵罐设施及相关管道系统； 5、拧开投料口盖镙栓，启动饮用水泵电源按钮，按工艺要求加入饮用水和投入生产用原、辅物料，拧紧投料口盖镙栓； 6、关循环水进水阀，开排水阀，将夹层储水排干净； 7、检查机器各部份紧固件是否松动和齐全。乳胶塞子要及时更换新的，避免染菌造成不必要的麻烦！！ 补充：空消 在投料前，气路、料路、种子罐、发酵罐、碱罐、消泡罐必须用蒸汽进行灭菌，消除所有死角的杂菌，保证系统处于无菌状态。 1. 空气管路的空消 (1) 空气管路上有三级预过滤器，冷干机和除菌过滤器。预过滤器和冷干机不能用蒸汽灭菌，因此在空气管路通蒸汽前，必须将通向预过滤器的阀门关闭，使蒸汽通过减压阀、蒸汽过滤器然后进入除菌过滤器。 (2) 除菌过滤器的滤芯不能承受高温高压，因此，蒸汽减压阀必须调整在0.13Mpa，不得超过0.15MPa。 (3) 空消过程中，除菌过滤器下端的排气阀应微微开启，排除冷凝水。
(4) 空消时间应持续40分钟左右，当设备初次使用或长期不用后启动时，最好采用间歇空消，即第一次空消后，隔3～5小时再空消一次，以便消除芽孢。 (5) 经空消后的过滤器，应通气吹干，约20～30分钟，然后将气路阀门关闭。 2. 种子罐、发酵罐、碱罐及消泡罐空消 (1) 种子罐、发酵罐、碱罐及消泡罐是将蒸汽直接通入罐内进行空消。 (2) 空消时，应将罐上的接种口，排气阀，及料路阀门微微打开，使蒸汽通过这些阀门排出，同时保持罐压为0.13～0.15Mpa。 (3) 空消时间为30～40分钟，特殊情况下，可采用间歇空消。 (4) 种子罐、发酵罐、碱罐及消泡罐空消前，应将夹套内的水放掉。 (5) 空消结束后，应将罐内冷凝水排掉，并将排空阀门打开，防止冷却后罐内产生负压、损坏设备。 (6) 空消时，溶氧、PH电极取出，可以延长其使用寿命。 二、开机 置设备状态标志为使用状态；启动搅拌控制键按钮。 三、使用 1 、空气分过滤器灭菌； 2 、关空气进气阀，开排气阀，待压力降为零； 3、开蒸汽进汽阀，排汽阀开1/4圈，压力升至0.2Mpa时，进入实罐灭菌；
目录 前言 (1) 第一章、概述 (2) 1.1、柠檬酸 (2) 1.2、柠檬酸的生产工艺 (2) 1.3、机械搅拌通风发酵罐 (3) 1.3.1、通用型发酵罐的几何尺寸比例 (3) 1.3.2、罐体 (3) 1.3.3、搅拌器和挡板 (3) 1.3.4、消泡器 (4) 1.3.5、联轴器及轴承 (4) 1.2.6、变速装置 (4) 1.3.7、通气装置 (4) 1.3.8、轴封 (5) 1.3.9、附属设备 (5) 第二章、设备的设计计算与选型 (5) 2.1、发酵罐的主要尺寸计算 (5) 2.1.1、圆筒体的内径、高度与封头的高度 (5) 2.1.2、圆筒体的壁厚 (7) 2.1.3、封头的壁厚 (7) 2.2、搅拌装置设计 (8) 2.2.1、搅拌器 (8) 2.2.2、搅拌轴设计 (8) 2.2.3、电机功率 (10) 2.3、冷却装置设计 (10) 2.3.1、冷却方式 (10) 2.3.2、冷却水耗量 (10) 2.3.3、冷却管组数和管径 (12) 2.4零部件 (13) 2.4.1 人孔和视镜 (13) 2.4.2 接管口 (13) 2.4.3、梯子 (15) 2.5发酵罐体重 (15) 2.6支座的选型 (16) 第三章、计算结果的总结 (16) 设计总结 (17) 附录 (18) 符号的总结 (18) 参考文献 (19)
生物工程设备课程设计任务书 一、课程设计题目 “1000m3的机械搅拌发酵罐”的设计。 二、课程设计内容 1、设备所担负的工艺操作任务和工作性质，工作参数的确定。 2、容积的计算，主要尺寸的确定，传热方式的选择及传热面积的确定。 3、动力消耗、设备结构的工艺设计。 三、课程设计的要求 课程设计的规模不同，其具体的设计项目也有所差别，但其基本内容是大体相同，主要基本内容及要求如下： 1、工艺设计和计算 根据选定的方案和规定的任务进行物料衡算，热量衡算，主体设备工艺尺寸计算和简单的机械设计计算，汇总工艺计算结果。主要包括： （1）工艺设计 ①设备结构及主要尺寸的确定（D，H，H L ，V，V L ，Di等） ②通风量的计算 ③搅拌功率计算及电机选择 ④传热面积及冷却水用量的计算 （2）设备设计 ①壁厚设计（包括筒体、封头和夹套） ②搅拌器及搅拌轴的设计 ③局部尺寸的确定（包括挡板、人孔及进出口接管等） ④冷却装置的设计(包括冷却面积、列管规格、总长及布置等) 2、设计说明书的编制 设计说明书应包括设计任务书，目录、前言、设计方案论述，工艺设计和计算，设计结果汇总、符号说明，设计结果的自我总结评价和参考资料等。 3、绘制设备图一张 4、设备图绘制，应标明设备的主要结构与尺寸。
鸡粪发酵的方法
?传统粪便堆沤的缺点与问题 ?鸡粪含有丰富的氮、磷、钾等养分，而且富含有机质，是培肥改良土壤的优质有机肥资源。 ?但如果直接施用鲜粪便，会产生作物伤根、病害、草害等负面影响；如果按传统自然堆沤发酵，也存在以下几个弊端：
?堆沤时间长，一般需要4-6个月，气温低时时间更长，而且堆沤发酵效果差； ?长期堆置既占场地，又对周围环境造成污染； ?自然堆沤发酵的粪便呈烂湿状、恶臭，难以运输，也很难直接施用； ?自然堆沤发酵不能很好地清除粪便里的病原菌、虫卵等有害物质。
?如金菌(em菌种)发酵鸡粪的作用 ?如金菌含有大量的功能性菌群（光合细菌、乳酸菌、酵母菌等多种复合菌群）及其代谢产物，具有加速分解转化粪便物质的作用，能够提高发酵转化率，缩短发酵时间，提高发酵效果，减少甚至消除发酵过程中的恶臭问题，减轻环境污染，而且益生菌能够杀死或抑制粪便中病原菌及 虫卵的生长与繁殖。 ?
?鸡粪N、P、K含量5.3%。 ?猪粪N、P、K含量4.8%。 ?牛粪N、P、K含量4.3%。 ?秸秆N、P、K含量1.2-2.5%。 ?经过如金菌发酵后，N、P、K含量均会提高10-15%。（GB 氮磷钾总含量大于等于干物质总量的4%称作有机肥，小于则是机制营养土)
?需要注意的是，用户为了增加有机肥养分含量（例如磷、钾等养分含量），希望能将化学磷肥和钾肥添加入原料中一起发酵，这种方法不仅会因为化肥加入降低微生物发酵作用影响有机肥质量，而且发酵过程中会造成化肥养分的损失，因此不建议在发酵有机肥时添用化学肥料，除非是C/N比值过高的原料发酵可适当添加1-5%的尿素。 ?若想增加发酵后的成品有机肥养分，可在有机肥充分腐熟发酵成功后，向有机肥中添加需要比例的化学磷肥和钾肥后，再装袋包装即可，一般添加量也不可超过有机肥的10%。
