空气弹簧的分类及特点
近年来，非线性课题一直是各学科的研究前沿，在隔振领域也不例外。随着隔振设计中对隔振系统各种性能指标要求的提高，迫使人们不断探索新型的隔振器。非线性隔振器能够自动避开共振，有效抑制振动幅值、隔离冲击，因而受到广泛的关注。线性隔振器却不能自动避开共振。
非线性隔振器的刚度是随隔振器变形量的不同而变化的，因而由非线性隔振器组成的隔振系统其固有频率与振动幅值有关。如果隔振器是非线性硬特性的，固有频率随振幅的增加而上升；如果隔振器是非线性软特性的，固有频率随振幅的增加而下降。当设备在启动过程中经过共振点时，被隔振设备的振动幅值将出现峰值，高出静态位移许多倍。随着振幅的迅速增长，由非线性隔振器组成的隔振系统其固有频率将上升或下降，从而避开共振频率。对于线性隔振器，其刚度值是不变的，只能通过阻尼作用控制共振振幅。但是过了共振点之后，隔振器的隔振效率因为阻尼的作用而下降。
此外非线性隔振器还能有效防止冲击。对于非线性硬特性的隔振器其刚度随变形量的增加而上升，遇到冲击时，簧上载荷的加速度随变形量的增加而增大，因而在较小的变形下冲击速度迅速降低。对于非线性软特性的隔振器其刚度随变形量的增加而降低，因而能够起到缓冲作用，但隔振器的变形量较大。在很多情况下不允许有太大的变形量，就应该选择非线性硬特性隔振器来防止冲击。
根据上述分析，空气弹簧是一种理想的隔振元件。空气弹簧是在柔性密闭容器中加入压力空气，利用空气压缩的非线性恢复力来实现隔振和缓冲作用的一种非金属弹簧。它具有优良的非线性硬特性，因而能够有效限制振幅，避开共振，防止冲击。空气弹簧隔振系统的固有频率可以设计得很低，甚至达1Hz以下，而橡胶隔振器的自振频率一般为5-7 H z。所以空气弹簧的隔振效率比起其它隔振元件高得多，而且能够隔离低频振动。特别是因为空气弹簧隔振系统容易实施主动控制，作为一种具有可调非线性静、动态刚度及阻尼特性的隔振元件，空气弹簧的应用越来越广泛。
1.2 空气弹簧的分类及特点
1.2.1 空气弹簧的分类
目前国内、外对空气弹簧的分类方法很不统一，大致有下列几种：
（一）按橡胶囊的曲数分类
空气弹簧按橡胶囊的曲数分为单（一）曲，双（二）曲，三曲，……，n曲，如图1-3和图1-4所示。随着曲数的增加，刚度变小，空气弹簧隔振系统的固有频率也相应减小。但这不仅给制造上带来了麻烦，而且还会引起橡胶囊的弹性不稳，因此一般只使用到4曲。
（二）按结构型式分类
1. 日本《空气弹簧》一书中的分类：
胶囊型空气弹簧：轮胎型[ 图1-3 (c) ]
平板型[ 图1-3 (a)、(b) ]
耳垂型[ 图1-4 (b) ]
2. 我国的分类：
空气弹簧：囊式空气弹簧[ 图1-2、1-3 ]
约束膜式空气弹簧[ 图1-4 (a) ]
自由膜式空气弹簧[ 图1-4 (b) ]
其他
囊式空气弹簧囊式空气弹簧是由橡胶膜制成的提灯（灯笼）形结构，可以是一段或由数段串接而成，分别称为单曲、双曲或多曲囊式空气弹簧。在各段之间镶有金属轮缘，借以承受内压张力的作用。
膜式空气弹簧膜式空气弹簧的构造是在金属外筒与内筒，或缸筒与活塞之间放置橡胶膜，通过膜的变形实现整体伸缩。在外筒的内壁与内筒的外壁上预先给出适当的倾斜或曲面，据此橡胶膜伸缩时可沿该壁面发生变形，受压面积随变形而变化。这就可以获得在额定高度下很软，而在大位移时变硬的特性，即合适的非线性弹性特性。膜式空气弹簧又分为约束膜式和自由膜式。
（三）按角度是否变化分类
1.只有内角发生变化，外角不发生变化的空气弹簧，称为内角变型空气弹簧；
2.只有外角发生变化，内角不发生变化的空气弹簧，称为外角变型空气弹簧；
3.内角和外角都发生变化的空气弹簧，称为双变角型空气弹簧；
4.内角和外角都不发生变化的空气弹簧，称为不变角型空气弹簧。
(a) (b)
(c)
图1-3 囊式空气弹簧橡胶囊模型
(a) 双曲(b) 三曲(c) 单曲
(a) (b)
图1-4 膜式空气弹簧橡胶囊模型
(a) 约束膜式(b) 自由膜式

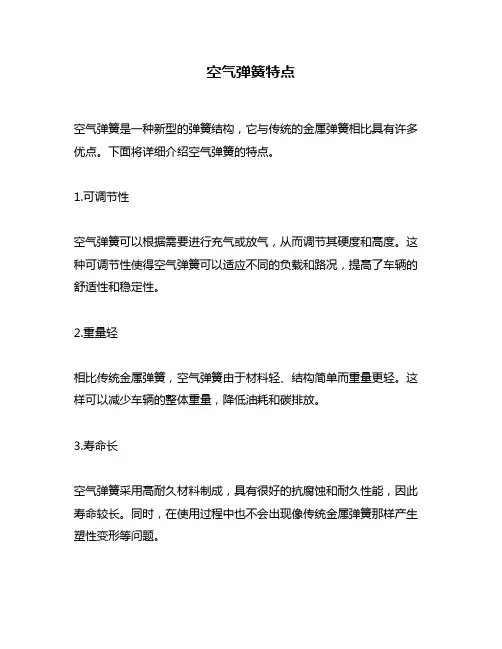

1.2.2 空气弹簧的特点
空气弹簧由于其特殊的材料和独特的结构，因而具有金属弹簧和橡胶弹簧所没有的特点：
1）空气弹簧具有优良的非线性硬特性，能够有效限制振幅，避开共振，防止冲击。空气弹簧的非线性特性曲线可按实际需要进行理想设计，使其表现为在额定载荷附近具有较低
的刚度值。
2）由于空气弹簧所采用的介质主要是空气，因而容易实施主动控制。
3）空气弹簧的刚度k随载荷P而变，所以在不同载荷下，其隔振系统固有频率ω几乎不变，隔振效果也几乎不变。
螺旋钢弹簧的载荷P—挠度x特性曲线如图1-5所示，它是一条直线，即刚度不变。在承受不同载荷时，螺旋钢弹簧——质量系统的固有频率相差很大，固有频率计算公式为：
P g
k?
=钢
ω（1-3）
式中：ω为系统的固有频率（H z）；
钢
k为螺旋钢弹簧的垂向刚度；P为簧上载荷；g为重力加速度。
载荷P—频率ω曲线如图1-6所示，可以看出：系统固有频率ω随载荷P的增加而降低。即：重载时系统固有频率低，轻载时固有频率高。换言之，如果重载时隔振性能好，则轻载时隔振性能差，二者不可兼顾。
x
P
图1-5 螺旋钢弹簧的
载荷——挠度曲线
P
ω图1-6 螺旋钢弹簧的载荷——频率曲线
空气弹簧的载荷P—挠度x特性曲线如图1-7所示，它是非线性的，就是说垂向刚度是变化的，且垂向刚度随着载荷的增加而变大。理论和实践证明：空气弹簧的工作高度不变时，无论轻载还是重载其固有频率几乎不变。空气弹簧的固有频率计算公式为：
P g
k?
=气
ω（1-4）
式中：
气
K为空气弹簧的垂向刚度。
由式（1-2）知，当载荷P增加时，
气
K也变大，而固有频率ω在数值上基本不变，如图1-8所示。所以无论是重载还是轻载都能保证很好的隔振效果。
x P
图1-7 空气弹簧的
载荷——挠度曲线P
ω图1-8 空气弹簧的
载荷——频率曲线
4）空气弹簧的刚度具有可调性，可借助改变气室的容积或内腔压力来改变系统的刚度。不管载重量多少，都可以根据需要改变空气压力，来调节空气弹簧刚度，也可以用增加辅助空气室的办法增加其内容积，以减小刚度。
5）对于同样大小的空气弹簧，当内压力改变时，可以得到不同的承载能力。这使得同一种空气弹簧可以适应多种载荷的要求，因此经济性好。空气弹簧在承受垂向载荷的同时，也能承受一定横向载荷和传递扭矩。
6）增大空气弹簧的总容积，能降低隔振系统的固有频率，这是空气弹簧独特的优点。
空气弹簧本体的容积，由于结构空间的大小受到一定的限制，不可能太大，为降低隔振系统的固有频率，可以设辅助空气室，辅助空气室可以布置在远离空气弹簧的地方。辅助空气室的容积增大，即增大了空气弹簧的总容积，空气弹簧隔振系统的固有频率降低。
7）空气弹簧可以利用高度控制阀系统，使空气弹簧在不同载荷下，保持工作高度基本不变。同样，也可以通过高度控制阀的作用，使空气弹簧在一定的载荷下具有不同的高度，因而能适应多种结构上的要求。
8）空气弹簧能吸收高频振动，隔音性能极好。
空气弹簧主要是由橡胶囊和空气组成的。在振动过程中，橡胶囊由于伸缩、翘曲，有很小的内摩擦，所以很难传递高频振动。空气和橡胶不容易传递声音，因此具有很好的隔音性能。而钢弹簧既容易传递高频振动，又容易传递声音。
9）若在空气弹簧主气室和辅助气室之间设置节流孔，当空气弹簧振动变形时，主、辅气室之间将产生压力差，空气流过节流孔由于阻力而吸收一部分能量，因而具有阻尼作用。合适的节流孔径能改善隔振系统的阻尼特性，有效地抑制共振振幅。
10）空气弹簧重量轻。其本体除了橡胶囊和几乎没有重量的空气以外，就是上盖和下盖，因此比钢弹簧轻得多。
广州高马特汽车零部件有限公司座落在中国第一开放口岸——广州，距离广州白云国际机场仅有十五分钟车程。公司占地20000平方米，拥有现代的厂房及先进的橡胶空气弹簧制造设备，是目前中国最大空气弹簧生产基地之一。
我们的产品主要应用于商用车、轨道车辆、工业机器设备的底座上。
主营产品有：橡胶空气弹簧、客车卡车气囊，工业用气囊、造纸机械用空气弹簧、大型
洗衣机用、汽车用橡胶空气弹簧等，现已有几百种型号及款式，也可按客户的要求或客户现有的产品规格来设计生产，欢迎广大新老客户来电咨询。
我公司采用国内最先进的空气弹簧的专用加工设备及引进国外空气弹簧生产技术。结合我司独特的生产工艺，按照国际标准进行生产，制造出世界一流的产品。
公司大门--公司设备---公司仓库--实验设备
气囊型号查询网：https://www.doczj.com/doc/ac11122415.html,
广州高马特空气弹簧有限公司
广州市白云区太和镇谢家庄第十四工业区
电话：020-2292 5001
传真：020-2292 5004
邮箱:150********@https://www.doczj.com/doc/ac11122415.html,
网址：https://www.doczj.com/doc/ac11122415.html,
电话：150********
广州高马特空气弹簧有限公司
广州市白云区太和镇谢家庄第十四工业区
电话：020-2292 5001
传真：020-2292 5004
邮箱:150********@https://www.doczj.com/doc/ac11122415.html,
网址：https://www.doczj.com/doc/ac11122415.html,
电话：150********
广州高马汽车配件有限公司专业生产汽车、卡车、火车、游乐设备、造纸、机械、检测设备、化工、建筑、电子、军工、船舶等行业所有需要行程控制和隔震、减震设施。如：车载悬架气囊（客车，摆渡车，挂车，商务车等）、机车受电弓、铁道轻轨避震器、冲击试验台专用气囊、造纸机械专用气囊、底盘测功机专用气囊等
广州高马特产品型号表GUOMAT 型号参照号适应车型：
V644 644N 沃尔沃后、上海申沃、大宇、亚星奔驰、安凯；V661 661N 安凯、金旅、福田欧V、金龙6127前、杭汽；V662 662N 北方、金华（青年）尼奥普兰、北方大客；V701 701N 中通博发；V715 715N ISUZU（五十铃）、重型卡车（汇众）；V720 720N 亚星奔驰；6132, DB O 300 V727 727N 亚星奔驰；V762 762N 北方尼奥普兰、金华尼奥
普兰（加强型）；V769 769N 大宇、一汽太湖；V782 782N 安凯（江淮底盘）、ZF 后桥；V786 786N 安凯客车（小曼底盘）V819 819N 奔驰中巴V882 882N 宇通客车（小曼底盘）V897 897N 斯堪尼亚前K113/K112 V916 916N(2901-00395) 曼底盘（宇通、猛狮客）、五洲龙客车V927 927N 斯堪尼亚后K113 V928 928N 斯堪尼亚客车V945 945N 依维柯、意大利依维柯大客底盘；V975 975N 现代V1885 1885N1 曼底盘（金龙、金旅、宇通、欧舒特、福田欧V）；V415-28 RZ415-28 沃尔沃前；V6604 6604N P01 VOLVOB12M后；V2792 2730 VOLVOB6R 20540792 V2789 2731 VOLVOB6R 20540789 1K3452 2732 VOLVOB6R 20703452 T126 70321690 VOLVOB12前；V887 887N VOLVO 990 1K836 1DF-25a-1 Solaris 大巴、厦门金旅；1K9039 W01-358-9039 大金龙客车前；AS-120广州高马特NEW AY 9055 7023 1K9482 W01-358-8802 大金龙客车后；NEW AY 9055 7161 1K9249 W01-358-9249 NEW AY 90557107 1K9121 W01-358-9121 大金龙客车后；AD-129 NEW AY 9055 7110 1K8646 W01-358-8646 金龙,安凯大巴；1K5776 W01-358-5776 金龙大巴；90557174 1S7012 W02-358-7017 W01-358-7012 宇通6830前悬架，安凯悬架，金龙中巴复合气囊；2B200-19 2B200 解放浮动桥提升2B200-19 2B220 解放卡车浮桥提升2B20-2 2B20-2 WEWELER浮桥2B530-30 2B383 解放卡车浮桥承载2B330-30 2B330 解放浮动桥承载2B20F-2 W01-358-6948 欧曼浮动桥升/金龙客车2B20F-1 W01-358-6830 欧曼浮动桥升2B2500 2500 美国皮卡；2B2600 2600 美国皮卡；3B300-1 300-1 解放浮动桥承载；3B300-2 300-2 欧曼浮动桥承载；W01-358-8025 3B300-3 300-3 斯太尔浮动桥承载；1S6049 WG1642440085 中国重汽HOWO驾驶室气囊；1S0025 AZ1642440025 08款中国重汽HOWO驾驶室气囊；1S6048 3067 陕汽德龙前驾驶室气囊；1S6047 3066 陕汽德龙后驾驶室气囊；1S9840-1 121202 斯堪尼亚驾驶室气囊；1S6415-1 121201 斯堪尼亚驾驶室气囊；1S3056 3050 解放J6驾驶室气囊；1S3057 3051 青岛解放大威驾驶室气囊；1S0660 3052 J5一汽奥威380驾驶室气囊；1S6046 3053 柳汽霸龙507驾驶室气囊；1S4786 3054 华菱重卡驾驶室气囊；1S3052 3052 福田欧曼驾驶室气囊龙门架气囊减震气囊；1S5077 5077 HOWOA7后驾驶室气囊；1S5076 5076 HOWOA7前驾驶室气囊；1K230B TRL230 UD、ISUZU（五十铃）后面气囊；1K230L TRL230 UD、ISUZU（五十铃）前左气囊；1K230R TRL230 UD、ISUZU（五十铃）前右气囊；1K9780 W01-358-9780 美国福来那桥；1S2253 C3007 HINO驾驶室气囊；
1S0500 C3076 HINO驾驶室气囊；
1S1350 C3011 HINO驾驶室气囊；1K940 940MB BPW05.429.42.41.1 1K941 941MB BPW05.429.40.030 1K881 881MB BPW36 1K4881 4881MB BPW36 1T15MPW9 1T15MPW-9 WEWELER前桥康迪泰克、单层、双层、多曲、工业及卡车系列型号；
FS40-6，FS70-7,FS120-9,1B7-540,1B8-550,1B8-580,FS200-10,1B9-202,FS330-11 647,FS330-11 474,FS330-11 468,FS330-11 468,FD200-19 724,FD200-19 539,FD200-19 505,FD200-19 319,FD200-19 310,FD200-19 315,FD200-19 362,FD200-19 320,FD200-19 504,,FT330-22334,FT331-26514,FT331-26541,FT331-26480,FT331-26541,FT530-25543,FT530-35530,FT530-35545,FT530-35720,FT530-35720,FT330-29-498,FT330-29-546,FT330-29-547,FT 330-29-520,FT330-29-430,FT330-29-431,FT330-29-432,FT330-29-433,FT330-29-469,FT330-29 -466,FT330-29-469；SK112-24,SZ130-25P04,SZ37-6,816Z,SZ53-10,SZ50-9,SZ51-4,SZ51-5,SZ51-7P02,SZ51-10,SK 95-26,SZ135-19,SZ11-5.867Z,SZ35-11,SZ50-11,康迪泰克、客车空气弹簧系列
644N,661N,662N,673N,701N,713N,715N,720N,727N,737N,757N,762N,769N,782N,786N, 817N,819N,882N,884N,896N,897N,916N,927N,928N,943N,944N,945N,975N,1421N,1885N,RZ
415-28,644NP04,661NP01,715MB,725NP01,725NP02,725NP03,726NP01,769MB,782NP04,819 MB,836MB,836MK1,836MBK6,836MBK4,836MK1,881MB,887MK1,887MBK6,887NP03,887 NP04,940MB,4940NP02,941MB,4941NP02,4962NP02,942MB,4390N1,4390NP01,4390N2,4390 N21,4390NP02,4390NP03,4390NP23,4390NP04,4713NP02,4420NP02,4881NP02,4882N1P01,4 882N1P05,6604N1P01,6605NP01,6606NP01,6608NP01,910-10P328,4150NP04,910-12A543,91 0-12A327,4159NP06,910-12A488,910-14A469,91014-A545,910-14A546,910-14A330,910-14A4 90,910-14A437,910-14A492,910-14A496,4156NP04,4156NP15,4159NP044,4159NP06,4159NP 03,4159NP09,4159NP07,4159NP05,4157NP04,4157NP05,4157NP06,4157NP10,4158NP03,4158 NP04,99-9P767,910S-16A382,910S-16A382,4004NP02,4004NP03,4022NP02,4022NP03,1110.5-15A415,1110.5-15A506,1110.5-15A414,1110.5-15A421,1110.5-15A422,1110.5-15A420,810MB, 810NTB,1110.5-17A367,1110.5-17A365,1110.5-17A405,4810NP04,4023NP03,4813NP07,4028N P05,1110.5-21A313,4811N03,813MB,811MB,4811N04,4813NP07,4913NP04,912NP01,912NP0 2,1110.5-21A370,4913NP02,912NP02,4810NP02,4810NP03,1110.5-17A377,1110.5-17A364,FS7 030030,DZ1640440015,DZ199112680014,WG9925520610 气囊总成；
WG9114680004,WG9725680014,WG910068001,WG9100680046,WG1642440021,WG164 2430091,WG1642430385,WG1642430285,WG1642440028,5001290B242,2905010-369,2905011 -8H21,WG6029440091曼底盘（宇通、猛狮客）、五洲龙客车\斯堪尼亚后、斯堪尼亚、依维柯、意大利依維柯大客底盤、广州高马特\ 现代、曼底盘（金龙、金旅、宇通、欧舒特、福田欧V）、沃尔沃前、曼底盘（宇通、猛狮客）、五洲龙客车；
W01-095-0021，W01-095-0087，W01-095-0118，W01-095-0191，W01-095-0195，W01-095-0197，W01-095-0204，W01-095-0207，W01-095-0382，W01-095-0429，W01-095-0437，W01-095-0556，W01-358-2119，W01-358-6948，W01-358-7636，W01-358-8025，W01-358-8027，W01-358-8211，W01-358-8829，W01-358-9082，W01-358-9270，W01-358-9362，W01-358-9597，W01-358-9622，W01-358-9648，W01-358-9780，W01-358-9781，W01-M58-0776，W01-M58-6364，W01-M58-8619，W01-M58-8620，W01-M58-8775，W01-M58-8966，W01-M58-8978,W01-358-9534,90557303,W01-358-9141,90557110,W01-358-8748,90557167,W 01-358-5776,90557174,W01-358-8793,90557270,W01-358-5892,90557304,W01-358-9597,9055 7172,W01-358-8629,90557294,W01-358-0856苏州金龙（斯堪尼亚124底盘）；
1440856,W01-358-0859 苏州金龙（斯堪尼亚124底盘）；1440859 W01-M58-6345 苏州金龙（８１０ＭＢ）；Ｗ０１Ｍ５８6345,W01-M58-0776苏州金龙（同0775）；W01-358-8510(1R11-199)厦门金旅；W01-358-5770(5782) 1V15TQ-1金旅；W01-358-9482纽威；90557161 /金龙6892后；W01-M58-8721,W01-M58-8722苏州金龙；6120dy/6119/6118,W01-358-8806Ridewell : 1003588806C,W01-358-8845 纽威；90557023、90557001、90557085、90044199，W01-358-9177纽威；90557003（１Ｒ１４－０２８）,W01-358-9215汉德森S3648上海申龙；W01-358-9218纽威；90557209,W01-358-9249纽威；90557107 /五洲龙客车；W01-358-8184 纽威；90557290,W01-358-9455金龙、金旅，G2253,HINO EP750前悬浮式驾驶室气囊；G1350 HINO EP750后悬浮式驾驶室气囊；G3340 HINO 700后悬浮式驾驶室气囊；G3350 HINO 700前悬浮式驾驶室气囊；G3515 日野汽车；HINO EP700前悬浮式驾驶室气囊,凡士通空气弹簧
产品别称：空气弹簧减震器橡胶空气弹簧空气弹簧气囊汽车空气弹簧囊式空气弹簧康迪泰克contitech空气弹簧凡士通空气弹簧原装空气弹簧合力空气弹簧汽车空气弹簧
空气弹簧减震器空气弹簧卷边空气弹簧样本空气弹簧气囊空气弹簧结构气压弹簧,气动杆囊式空气弹簧膜式空气弹簧混合式空气弹簧套筒式空气弹簧液力空气弹簧空气弹簧气囊列车空气弹簧空气弹簧减震器汽车空气弹簧结构图air spring
气囊型号查询网：https://www.doczj.com/doc/ac11122415.html,
广州高马特空气弹簧有限公司
广州市白云区太和镇谢家庄第十四工业区
电话：020-2292 5001
传真：020-2292 5004
邮箱:150********@https://www.doczj.com/doc/ac11122415.html,
网址：https://www.doczj.com/doc/ac11122415.html,
电话：150********
弹簧类问题分类例析 一、弹簧类问题求解策略： 1.弹簧的弹力是一种由形变而决定大小和方向的力.当题目中出现弹簧时，要注意弹力的大小与方向时刻要与当时的形变相对应（联系简谐运动知识）.在题目中一般应从弹簧的形变分析入手，先确定弹簧原长位置，现长位置，找出形变量x 与物体空间位置变化的几何关系，分析形变所对应的弹力大小、方向，以此来分析计算物体运动状态的可能变化. 2.因弹簧（尤其是软质弹簧）其形变发生改变过程需要一段时间，在瞬间内形变量可以认为不变.因此，在分析瞬时变化时，可以认为弹力大小不变，即弹簧的弹力不突变. 3.在求弹簧的弹力做功时，因该变力为线性变化，可以先求平均力，再用功的定义进行计算，也可据动能定理和功能关系：能量转化和守恒定律求解.同时要注意弹力做功的特点：W k =-（21kx 22-21kx 12），弹力的功等于弹性势能增量的负值.弹性势能的公式E p =2 1kx 2，高考不作定量要求，可作定性讨论.因此，在求弹力的功或弹性势能的改变时，一般以能量的转化与守恒的角度来求解. 一、应用对称性解题 例1 如图1所示，一升降机在箱底装有若干个弹簧，设在某次事故中， 升降机吊索在空中断裂，忽略摩擦力，则升降机在从弹簧下端触地后 直到最低点的一段运动过程中（） A. 升降机的速度不断减小 B. 升降机的加速度不断变大 C. 先是弹力做的负功小于重力做的正功，然后是弹力做的负功 大于 重力做的正功 D. 到最低点时，升降机加速度的值一定大于重力加速度的值 分析：弹簧下端触地后，升降机先加速后减速，加速度先减小后增大。由动能定理知识选项 （C ）正确，选项（D ）学生难于判断。设想有一轻弹簧竖直在水平地面上，将一小球无初速度放于弹簧上，可以证明小球的运动为简谐运动。由简谐运动的对称性知小球在最低点加速度的值等于在最高点的值。若小球以一定速度落在弹簧上，在最低点加速度的值必大于重力加速度的值。故选（D ）正确。 评析：简谐运动的对称性在弹簧问题的运动上有广泛的应用，因此在解决有关于位移、速度、加速度及力的变化时，经常用到。
弹簧一般可分下列数种： 压缩弹簧： 用途最广，在制造时，绕成分开的螺旋圈，使各圈有间隙（节距），以便受力收缩，保持有向两端伸张的张力。 受最大负荷时，不能被完全压缩，必须在有效圈数间保留间隙，以免摩擦或其他物质嵌入，引起疲劳破坏。 弹簧自由长度应等于弹簧之实长加上间隙，再加变形量。 压缩弹簧为增加接触面，面应予磨平，以获取60~80%接触面。 其端部形状有多种：两端坐圈，两端磨平等。 乃各圈分绕，因能承受压力，两端可为开式或闭式或绕平或磨平。下述为一压缩弹簧必要资料： （1）控制直径（Controlling diameter）（a）外径、（b）内径、（c）所套管之内径、（d）所穿圆杆之外径。 （2）钢丝或钢杆之尺寸（Wire or bar size）。 （3）材料（种类及等级）。 （4）圈数：（a）总圈数及（b）右旋或左旋。 （5）末端之形式（Style of ends）。 （6）在某一挠区长度下之负荷。 （7）一寸至几寸长度变化范围内之负荷比率。 （8）最大体高“自由长”（Maximum solid height）。 （9）运用时之最小压缩高。 压缩弹簧(Compression Spring)乃变体弹簧第一种，由直筒型、锥形至缩、凸腰形，乃至各种尾端之变体，均可依设计成型。 压缩弹簧(Compression Spring)为所有弹簧种类中最被广泛运用的一种，产品运用范围广及电子、电机、计算机、信息、汽机车、自行车、五金工具、礼品、玩具、乃至国防工业，因其设计与原理易于掌握，制造控制也最为单纯。 拉伸弹簧： 各圈绕成相互紧贴的螺旋圈或节距圈，受外力时向外伸长，保持有向中间收缩之力。 拉簧钩分为多种：英式钩，德式钩，边耳钩，鱼尾钩等。 乃各圈紧密围绕，以使其能受力而拉长，各端绕一环圈（Loop），下述为一拉伸弹簧之必要资料：（1）自由长度：（a）总长度、（b）全部圈长、（c）自钩圈内之长度。 （2）控制直径：（a）外径、（b）内径、（c）所套管之内径。 （3）钢丝尺寸“线径”。 （4）材料（种类、等级）。 （5）圈数：（a）总圈数及（b）右旋或左旋。 （6）末端之形式。 （7）钩内之负荷。 （8）负荷率、挠曲度、每寸磅数。 （9）最大拉伸长度。 拉伸弹簧（Extension Spring）乃典型之弹簧即弹簧之代表，由直筒形至各种变体，乃至挂钩之各种形状均能依设计成型。
有关弹簧的题目在高考中几乎年年出现，由于弹簧弹力是变力，学生往往对弹力大小和方向的变化过程缺乏清晰的认识，不能建立与之相关的物理模型并进行分类，导致解题思路不清、效率低下、错误率较高.在具体实际问题中，由于弹簧特性使得与其相连物体所组成系统的运动状态具有很强的综合性和隐蔽性，加之弹簧在伸缩过程中涉及力和加速度、功和能、冲量和动量等多个物理概念和规律，所以弹簧试题也就成为高考中的重、难、热点， 一、“轻弹簧”类问题 在中学阶段，凡涉及的弹簧都不考虑其质量，称之为“轻弹簧”，是一种常见的理想化物理模型.由于“轻弹簧”质量不计，选取任意小段弹簧，其两端所受张力一定平衡，否则，这小段弹簧的加速度会无限大.故轻弹簧中各部分间的张力处处相等，均等于弹簧两端的受力.弹簧一端受力为F ，另一端受力一定也为F ,若是弹簧秤，则弹簧秤示数为F . 【例1】如图3-7-1所示，一个弹簧秤放在光滑的水平面上，外壳质量m 不能忽略，弹簧及挂钩质量不计，施加水平方向的力1F 、2F ，且12F F >，则弹簧秤沿水平方向的加速度为 ，弹簧秤的读数为 . 【解析】 以整个弹簧秤为研究对象，利用牛顿运动定律得： 12F F ma -=，即12 F F a m -= 仅以轻质弹簧为研究对象，则弹簧两端的受力都1F ，所以弹簧秤的读数为1F . 说明:2F 作用在弹簧秤外壳上，并没有作用在弹簧左端，弹簧左端的受力是由外壳内侧提供的. 【答案】12 F F a m -= 1F 二、质量不可忽略的弹簧 【例2】如图3-7-2所示，一质量为M 、长为L 的均质弹簧平放在光滑的水平面,在弹簧右端施加一水平力F 使弹簧向右做加速运动.试分析弹簧上各部分的受力情况. 【解析】 弹簧在水平力作用下向右加速运动，据牛顿第二定律得其加速度F a M = ,取弹簧左部任意长度x 为研究对象，设其质量为m 得弹簧上的弹力为： x x F x T ma M F L M L == = 【答案】x x T F L = 三、弹簧的弹力不能突变(弹簧弹力瞬时)问题 弹簧(尤其是软质弹簧)弹力与弹簧的形变量有关，由于弹簧两端一般与物体连接，因弹簧形变过程需要一段时间，其长度变化不能在瞬间完成，因此弹簧的弹力不能在瞬间发生突变. 即可以认为弹力大小和方向不变，与弹簧相比较，轻绳和轻杆的弹力可以突变. 【例3】如图3-7-3所示，木块A 与B 用轻弹簧相连，竖直放在木块C 上，三者静置于地面，A B C 、、的质量之比是1:2:3.设所有接触面都光滑，当沿水平方向迅速抽出木块C 的瞬时，木块A 和B 的加速度分别是A a = 与B a = 图 3-7-2 图 3-7-1 高中物理中的弹簧问题归类
弹簧钢丝的标准及用途牌号 摘要我国弹簧纲丝标准是参照ISO和JIS制订的，本文以ISO和JIS为依据，分析了弹簧纲丝现行国家标准和行业标准的适用范围，各组别之间隐含的的差别，对弹簧钢丝的生产和使用都有参考价值。 关键词弹簧钢丝、标准、适用范围 弹簧是机械行业和日常生活中最常用的零件，弹簧主要作用是利用自身形变时所储存的能量来缓和机械或零部件的震动和冲击、控制机械或零部件的运动。 1、弹簧钢丝的使用特性和用途 弹簧在弹性范围内使用，卸载后应回复到原来位置，希望塑性变形越小越好，因此钢丝应具有高的弹性极限，屈服强度和抗拉强度。屈强比越高，弹性极限就越接近抗拉强度，因而越能提高强度利用率，制成的弹簧弹力越强。 弹簧依靠弹性变形吸收冲击能量，所以弹簧钢丝不一定要有很高的塑性，但起码要有能承受弹簧成型的塑性，以及足够的能承受冲击能量的韧性。 弹簧通常在交变应力作用下长期工作，因此要有很高的疲劳极限，以及良好的抗蠕变和抗松弛性能。 在特定环境中使用的弹簧，对钢丝还会有一些特殊要求，例如：在腐蚀介质中使用的弹簧，必须有良好的抗腐蚀性能。精密仪器中使用的弹簧，应具有长期稳定性和灵敏性，温度系数要低，品质因素要高，后效作用要小，弹性模量要恒定。在高温条件下工作的弹簧，要求在高温时仍能保持足够的弹性极限和良好的抗蠕变性能等。 此外，还应考虑弹簧钢丝的成形工艺和热处理工艺。冷拉弹簧钢丝和油淬火回火弹簧钢丝都以供货状态钢丝直接绕制弹簧，弹簧成形后经消除应力处理直接使用。冷拉弹簧钢丝的抗拉强度要略高于油淬火回火钢丝。大规格冷拉钢丝弹力太大，绕制弹簧很困难，所以冷拉弹簧钢丝使用规格一般小于8.0mm，油淬火回火钢丝使用规格一般小于13.0mm。实际上直径13.0mm弹簧多选用轻拉状态弹簧钢丝，冷拉绕制成形后再淬回火使用。直径15.0mm以上钢丝大多采用加热绕制工艺制簧。 弹簧根据运行状态可分为静态簧和动态簧。静态弹簧指服役期振动次数有限的弹簧，如安全阀弹簧，弹簧垫，秤盘弹簧，定载荷弹簧，机械弹簧，手表游丝等。动态弹簧指服役期振动次数达1×106次以上的弹簧，如发动机阀门弹簧，车辆悬挂簧，防震弹簧，联轴器弹簧，电梯缓冲弹簧等。静态弹簧选材时主要考虑抗拉强度和稳定性，动态弹簧选材时主要考虑疲劳，松弛及共振性能。 弹簧根据负荷状况可分为轻载荷、一般载荷和重载荷三种状态。轻载荷指承受静态应力，应力较低，变形量较小的弹簧，如安全装置用弹簧，吸收振动用弹簧等。设计使用寿命103～104次。 一般载荷指设计寿命105～106次，在振动频率300次/min条件下使用的普通弹簧。在许用应力范围内，寿命保证1×106次，载荷应力越低，寿命越长。 重载荷指长时间工作、振动频繁的弹簧。如阀门弹簧，空气锤、压力机、液压控制器弹簧，其载荷较高，常常在低于许用应力10%左右使用，使用寿命大于1×106次，通常为107次。 弹簧选材的原则是：首先满足功能要求，其次是强度要求，最后才考虑经济性。 碳素弹簧钢是弹簧钢中用途广泛，用量最大的钢类。钢中含0.60%～0.90%的碳和0.3%～1.20%的锰，不再添加其它合金元素，使用成本相对较低。碳素弹簧钢丝经适当的加工或热
一.弹簧的种类与作用: 1.弹簧的种类: 弹簧的种类很多,也有各种分类的方法,但都不具决定性: 1.1依使用材料分类: J.锯齿形弹簧、扣环等 1.1.依构成弹簧的材料所受应力状态分类: A.压缩螺旋弹簧 B.拉张螺旋弹簧 C.扭转螺旋弹簧 D.其它螺旋弹簧 E.迭板弹簧 F.扭杆
G.滑形弹簧 H.薄板弹簧 I.盘簧 J.弹簧垫圈 K.线细工弹簧 L.扣环 M.环形弹簧 2.弹簧的作用: 不过, 2.弹性系数: 对弹簧材料施力,产生单位应变时的应力称为弹性系数,此值为弹簧设计的基体,弹簧材料的弹性系数主要取决于其化学成分,因热处理、冷间加工而稍有变化,使用温度高时会大减少; 3.疲劳强度: 疲劳强度与材料的抗拉强度有一定关系,但因表面状态、脱碳、冷间加工、热处理而变化,这些条件因材料的制造方法,弹簧的制造方法而变化;
4.淬火性: 大形弹簧为了提高淬火效果,需要淬火性良好的材料,淬火性取决于材料的化学成分; 5.形状尺寸: 弹簧材料的机械性性质因尺寸而异,得不到特殊尺寸,形状,颇受限制; 6.耐热性: 有的弹簧在某种程度的高温使用,通常弹簧材料的各种机械性性质随着 , 1.琴钢线:(Pianowire) 是用琴钢线材施行韧化处理,藉强力抽线加工,赋予良好的尺寸精度,良好的表面肌肤,高度机械性性质,韧化是将高碳钢线在变态点以上的温度连续加热约500℃的熔铅等中冷却,作成富加工性的组织; A.SWPA——抗拉强度较低 用于重荷重特性的弹簧、耐疲劳 B.SWPB——抗拉强度较高; 抗拉强度因线径而异,线径细,抗拉强度一般较高;
2.硬钢线:(碳钢线)——HardDrawnSteelWire 使用硬钢线材韧化处理后,借冷间抽线加工制造,素材及加工都没有琴钢线那么严格,良质者有时不亚于琴钢线,不过,其不均度通常大于琴钢线,广用于反复次数不多之弹簧,无冲击荷重的弹簧; 2.1SWC60C含碳量较低 2.2SWC80C含碳量较高,应用广泛 3.不锈钢线——Stainlesssteelwire 4. 三 低; 4.3.白铜线Ni18%Zn27%Cu55%的合金,强度大,弹簧特性良好,加工后约在 350℃低温退火; 4.4.铍铜:在铜合金材料中,性能最优良,弹簧弹性好,耐高温; 5.电镀钢线: 视客户需求,其素材有SWC、SWP、SUS 镀锌线镀锡线镀镍线镀金线
空气弹簧是一种在柔性密闭橡胶气囊中冲入压缩空气,利用空气的压缩弹性进行工作的非金属弹性元件,它的的振动固有频率较低,且不同载荷下几乎保持不变,是一种隔振性能优良的隔振器。担架支架是伤员运送车辆在行驶途中承载、固定卧姿伤病员担架的主要设备。担架支架的隔振系统设计在很大程度上决定了伤病员在运送途中的乘卧舒适性。性能优异的担架支架隔振系统能有效提高伤员运送车辆的运送能力。空气弹簧是较为合适的可用于担架支架系统的隔振器,它是利用空气的压缩弹性进行工作的非金属弹性元件。作为隔振元件,空气弹簧具有非线性变刚度特性,通过内压的调整,可以得到不同的承载能力;承受轴向载荷和径向载荷,可产生相对较好的缓冲隔振效果;还具有结构简单、安装高度低、更换方便、工作可靠、质量轻、单位质量储能量高等优点。将空气弹簧增加附加气室能显著降低空气弹簧的刚度及固有频率。本文对应用于急救车担架支架装置的空气弹簧隔振器的动态特性进行了理论分析、实验测试、实验建模等方面的研究,为今后进一步研究半主动控制的空气弹簧隔振系统提供了参考依据。本文首先介绍了空气弹簧的研究与发展现状,对空气弹簧的性能和优缺点进行了比较。并对空气弹簧的动力学特性进行研究,推导了空气弹簧动刚度计算公式,分析了其动力学特性的影响因素,建立了带附加气室与不带附加气室空气弹簧的力学模型。其次做了空气弹簧的动力学特性实验,得到如下结论:不带附加气室时,当初始气压、激振振幅增加时,空气弹簧动刚度随之增加;当激振频率增加时,空气弹簧的动刚度随之减小。空气弹簧的固有频率几乎保持不变。而带附加气室空气弹簧在节流孔孔径4-7mm范围内,当孔径增大时,空气弹簧动刚度随之减小;当初始气压、激振频率、激振振幅增加时,空气弹簧动刚度随之增加。在高频(8Hz)左右时,振幅、频率的变化对动刚度的改变已不明显。在低频率时,带附加气室能显著降低空气弹簧的动刚度,而在较高频率时,带附加气室会使空气弹簧的动刚度增加。最后对带附加气室空气弹簧力学模型进行了简化,通过实验数据运用最小二乘法对模型参数进行了识别,并用四个指标对模型拟合精度进行了评价。分析结果表明误差较小,模型能够比较准确的反映出应用空气弹簧隔振器的力学特性。
弹簧类问题的几种模型 及其处理方法 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
弹簧类问题的几种模型及其处理方法 学生对弹簧类问题感到头疼的主要原因有以下几个方面：首先，由于弹簧不断发生形变，导致物体的受力随之不断变化，加速度不断变化，从而使物体的运动状态和运动过程较复杂。其次，这些复杂的运动过程中间所包含的隐含条件很难挖掘。还有，学生们很难找到这些复杂的物理过程所对应的物理模型以及处理方法。根据近几年高考的命题特点和知识的考查，笔者就弹簧类问题分为以下几种类型进行分析，供读者参考。 一、弹簧类命题突破要点 1．弹簧的弹力是一种由形变而决定大小和方向的力。当题目中出现弹簧时，首先要注意弹力的大小与方向时刻要与当时的形变相对应，在题目中一般应从弹簧的形变分析入手，先确定弹簧原长位置、现长位置、平衡位置等，找出形变量x与物体空间位置变化的几何关系，分析形变所对应的弹力大小、方向，结合物体受其他力的情况来分析物体运动状态。 2．因软质弹簧的形变发生改变过程需要一段时间，在瞬间内形变量可以认为不变，因此，在分析瞬时变化时，可以认为弹力大小不变，即弹簧的弹力不突变。 3．在求弹簧的弹力做功时，因该变力为线性变化，可以先求平均力，再用功的定义进行计算，也可据动能定理和功能关系：能量转化和守恒定律求解。同时要注意弹力做功的特点：弹力做功等于弹性势能增量 的负值。弹性势能的公式，高考不作定量要求，可作定性讨论，因此在求弹力的功或弹性势能的改变时，一般以能量的转化与守恒的角度来求解。 二、弹簧类问题的几种模型 1．平衡类问题 例1．如图1所示，劲度系数为k1的轻质弹簧两端分别与质量为m1、m2的物块拴接，劲度系数为k2的轻质弹簧上端与物块m2拴接，下端压在桌面上（不拴接），整个系统处于平衡状态。现施力将m1缓慢竖直上提，直到下面那个弹簧的下端刚脱离桌面。在此过程中，m2的重力势能增加了______，m1的重力势能增加了________。 分析：上提m1之前，两物块处于静止的平衡状态，所以有：， ，其中，、分别是弹簧k1、k2的压缩量。 当用力缓慢上提m1，使k2下端刚脱离桌面时，，弹簧k2最终恢复原长，其中，为此时弹簧k1的伸长量。
弹簧类系列问题 [P3.] 复习精要 轻弹簧是一种理想化的物理模型，以轻质弹簧为载体，设置复杂的物理情景，考查力的概念，物体的平衡，牛顿定律的应用及能的转化与守恒，是高考命题的重点，此类命题几乎每年高考卷面均有所见,，引起足够重视. (一)弹簧类问题的分类 1、弹簧的瞬时问题 弹簧的两端都有其他物体或力的约束时，使其发生形变时，弹力不能由某一值突变为零或由零突变为某一值。 2、弹簧的平衡问题 这类题常以单一的问题出现，涉及到的知识是胡克定律，一般用f=kx或△f=k?△x来求解。 3、弹簧的非平衡问题 这类题主要指弹簧在相对位置发生变化时，所引起的力、加速度、速度、功能和合外力等其它物理量发生变化的情况。 4、弹力做功与动量、能量的综合问题 在弹力做功的过程中弹力是个变力，并与动量、能量联系，一般以综合题出现。有机地将动量守恒、机械能守恒、功能关系和能量转化结合在一起。分析解决这类问题时，要细致分析弹簧的动态过程，利用动能定理和功能关系等知识解题。 [P5.] (二)弹簧问题的处理办法 1.弹簧的弹力是一种由形变而决定大小和方向的力.当题目中出现弹簧时，要注意弹力的大小与方向时刻要与当时的形变相对应.在题目中一般应从弹簧的形变分析入手，先确定弹簧原长位置，现长位置，找出形变量x与物体空间位置变化的几何关系，分析形变所对应的弹力大小、方向，以此来分析计算物体运动状态的可能变化. 2.因弹簧（尤其是软质弹簧）其形变发生改变过程需要一段时间，在瞬间内形变量可以认为不变.因此，在分析瞬时变化时，可以认为弹力大小不变，即弹簧的弹力不突变. 3.在求弹簧的弹力做功时，因该变力为线性变化，可以先求平均力，再用功的定义进行计算，也可据动能定理和功能关系：能量转化和守恒定律求解.同时要注意弹力做功的特点：
选择弹簧材料时，应考虑其用途、使用条件(载荷性质、大小及循环特性、 工作持续时间、工作温度等)以及加工、热处理和经济性等因素。 为了保障弹簧能够可靠地工作，其材料除应满足具有较高的强度极限和屈服极限外，还必须具有较高的弹性极限、疲劳极限、冲击韧性、塑性和良好的热处理工艺性等。表20-2列出了几种主要弹簧材料及其使用性能。实践中应用最广泛的就是弹簧钢，其品种又有碳素弹簧钢、低锰弹簧钢、硅锰弹簧钢和铬钒钢等。图20-2给出了碳素弹簧钢丝的抗拉强度极限。 弹簧材料选择必须充分考虑到弹簧的用途、重要程度与所受的载荷性质、大小、循环特性、工作温度、周围介质等使用条件，以及加工、热处理和经济性等因素，以便使选择结果与实际要求相吻合。钢是最常用的弹簧材料。当受力较小而又要求防腐蚀、防磁等特性时，可以采用有色金属。此外，还有用非金属材料制做的弹簧，如橡胶、塑料、软木及空气等。碳素弹簧钢(如65、70钢)：价格便宜、来源方便，但弹性极限低； 低锰弹簧钢(如65Mn)：淬透性好、强度较高，淬火后易产生裂纹 硅锰弹簧钢(如60Si2MnA)：弹性极限高，回火稳定性好，力学性能良好； 铬钒钢(如50CrVA)：耐疲劳和抗冲击性能好，价格贵，用于要求高的场合。 表20-2 主要弹簧材料及其许用应力
击载荷的场合；Ⅲ类N<103。 2.碳素弹簧钢丝按机械性能不同分为Ⅰ、Ⅱ、Ⅱa、Ⅲ四组，Ⅰ组强度最高，依次为Ⅱ、Ⅱa、Ⅲ组。 3.弹簧的工作极限应力τlim：Ⅰ类≤1.67[τ]；Ⅱ类≤1.25[τ]；Ⅲ类≤1.12[τ]。 4.轧制钢材的机械性能与钢丝相同。 5.碳素钢丝的切变模量和弹性模量对0.5～4mm直径有效，>4mm取下限。
弹簧设计规范 一、弹簧的功能 弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。很多机械正是利用弹簧的这一特点来满足特殊要求的。其主要功能有： ⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。 ⑵、测力，如测力器和弹簧秤的弹簧等。 ⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。 ⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。 二、弹簧的类型、特点和应用 弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。各种弹簧的特点、应用见表1。 在一般机械中，最常用的是圆柱螺旋弹簧。故本章主要讲述这类弹簧的结构形式、设计理论和计算方法。
三、弹簧使用的材料及其用途 弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。 弹簧材料使用最广者是弹簧钢（SUP）。碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。其他弹簧钢材料还有：65Mn, 50CrMn, 30W4Cr2V等。 a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。 b、大型弹簧多用热作加工，即弹簧材料高温轧成棒，再高温加工成形后，淬火于780度～850度左右之油或水中，再施以400度～500度的温度回火。 c、小型弹簧，先经退火，再用冷作加工，捲成后再经硬化回火，如钢丝、琴钢丝或钢带。 d、琴钢丝是属高炭钢材（0.65～0.95%）制造，杂质少，直径常小于1/4时经过轫化处理后在常温抽成线，其机械性质佳，抗拉强度及轫性大，为优良的螺旋弹簧材料。 e、不锈钢丝用于易受腐蚀处，承受高温可用高速钢及不锈钢。 f、油回火线含碳量0.6～0.7%应含锰，0.6～1.0%常用于螺圈弹簧。 g、板弹簧常用0.9～1.0%之普通钢，其较高级者则使用铬钒钢及矽锰钢。 弹簧常在变载荷和冲击载荷作用下工作，而且要求在受极大应力的情况下，不产生塑性变形，因此要求弹簧材料具有较高的抗拉强度极限、弹性极限和疲劳强度极限，不易松弛。同时要求有较高的冲击韧性，良好的热处理性能等。常见的弹簧材料有优质碳素钢、合金钢和铜合金。几种主要弹簧材料的使用性能和许用应力见表2。
弹簧常用材料 标准号 标准名称 牌号 直径规格(mm) 剪切模量G 弹性模量E（MPa） 推荐硬度HRC 性能 备注 GB 4357 碳素弹簧钢丝 25～80 40Mn～70Mn B级：0.08～13.0 C级：0.08～13.0 D级：0.08～6.0 G=79000 E=206000 - -40～130 强度高，性能好。B级、C级和D级分别用于低、中和高应力弹簧。 YB/T5101(GB4358) 琴钢丝 60～80 T8MnA～T9A 60Mn～70Mn G1组：0.08～6.0 G2组：0.08～6.0 F组：2.0～5.0 G=79000 E=206000 - -40～130 强度高，韧性好。用于重要的小弹簧，G2组较G1 组强度高，F组主要用于阀弹簧。YB/T5102(GB4359) 阀门用油淬火回火碳素弹簧钢丝 65Mn 70 2.0～6.0 G=79000 E=206000
-40～150 强度高，性能好。用于内燃机阀门弹簧或类似用途弹簧。 YB/T5103(GB4360) 油淬火回火碳素弹簧钢丝 55、60、60Mn、65、65Mn、70、70Mn、75、80 A类、B类 2.0～12.0 G=79000 E=206000 - -40～150 强度高，性能好。适用于普通机械用弹簧。B类比A类强度高。 YB/T5104(GB4361) 油淬火回火硅锰弹簧钢丝 60Si2MnA A类、B类、C类 2.0～14.0 G=79000 E=206000 - -40～200 强度高，弹性好。易脱碳，用于较高负荷的弹簧。A类和B类用于一般用途的弹簧，B类和C类用于汽车悬挂弹簧。 YB/T5105(GB4362) 阀门用油淬火回火铬硅弹簧钢丝 55CrSi 1.6～8.0 G=79000 E=206000 - -40～250 有较强的疲劳强度，用于较高工作温度的高应力内燃机阀门弹簧或其他类似弹簧。 YB/T5108(GB2271) 阀门用油淬火回火铬钒弹簧钢丝 50CrVA 1.0～10.0 G=79000 E=206000 - -40～210 有较强的疲劳强度，用于较高工作温度的高应力内燃机阀门弹簧或其他类似弹簧。 GB5218 硅锰弹簧钢丝
根据GB/T 13304《钢分类》标准，按照基本性能及使用特性一，弹簧钢属于机械结构用钢；按照质量等级，属于特殊质量钢，即在生产过程中需要特别严格控制质量和性能的钢。按照化学成分分类：1.碳素弹簧钢。· 2.合金弹簧钢。 1、碳素弹簧钢:多采用材质为：65#,70#、65Mn、82B、72A、72B钢丝，特点是可塑性低，弹性强，抗应力能力强.用途：多用于席梦思床、汽车及各种靠垫、机械制造、文具电动工具、体育用械、扭簧用、拉簧用、电器设备等行业.。规格范围：线径Φ0.20mm-Φ6.50mm. 标准：碳素弹簧钢丝国家标准GB4357-89 主要用途：用于制造在冷状态下缠绕成形而不经淬火的弹簧 2.合金弹簧钢：合金弹簧弹钢是用于制造制弹簧或者其他弹性零件的钢种。弹簧一般是在交变应力下工作，常见的破坏形式是疲劳破坏，因此，合金弹簧钢必须具有高的屈服点和屈强比（σs/ σb）、弹性极限、抗疲劳性能，以保证弹簧有足够的弹性变形能力并能承受较大的载荷。同时，合金弹簧钢还要求具有一定的塑性与韧性，一定的淬透性，不易脱碳及不易过热。一些特殊弹簧还要求有耐热性、耐蚀性或在长时间内有稳定的弹性。中碳钢和高碳钢都可作弹簧使用，但因其淬透性和强度较低，只能用来制造截面较小、受力较小的弹簧。合金弹簧钢则可制造截面较大、屈服极限较高的重要弹簧 常见弹簧材料种类： 1、油淬火回火弹簧钢丝 2、碳素弹簧钢丝 3、非机械弹簧用碳素弹簧钢丝 4、工具钢冷轧钢带 5、回火弹簧钢丝用热扎盘条
6、铬钒弹簧钢丝 7、铬钒合金弹簧钢丝 8、硅锰合金弹簧钢丝 9、火铬硅合金弹簧钢丝 10、硅锰弹簧钢丝 11、铬钒弹簧钢丝 12、铬硅弹簧钢丝 13、弹簧钢钢材

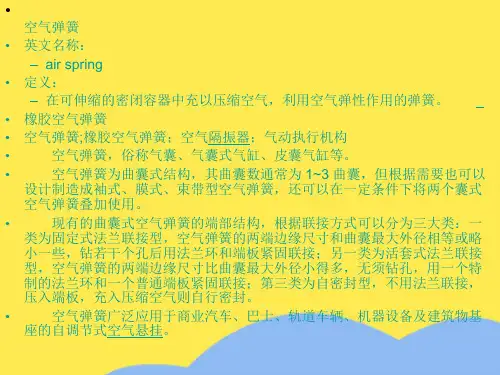

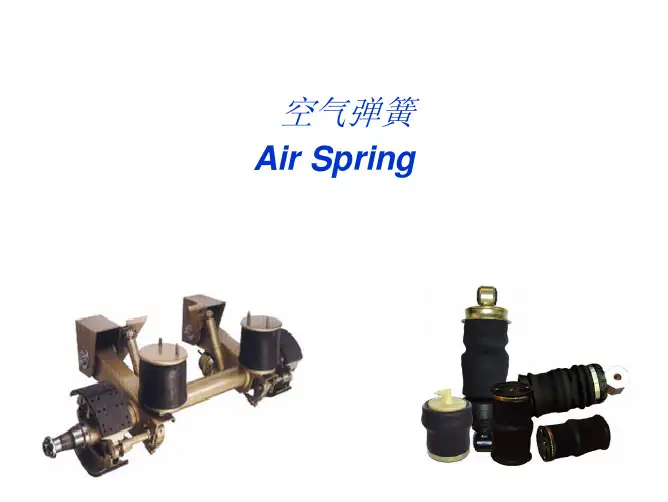

空气弹簧 空气弹簧的基本结构 空气弹簧是一种由橡胶、网线贴合成的曲形胶囊，俗称气胎、波纹气胎、气囊、皮老虎等。胶囊两端部需用两块钢板相连接，形成一个压缩空气室。橡胶与网线本身不提供对负荷的承载力，而是由充入胶囊内的压缩空气来完成。其曲囊数通常为1~3 曲囊，但根据需要也可以设计制造成4 曲或5 曲以上，还可以在一定条件下将两个空气弹簧叠加使用。 空气弹簧按照性能与特点又称为橡胶空气冲程调节器和橡胶空气隔振体。 现有的曲囊式空气弹簧的端部结构，根据联接方式可以分为三大类：一类为固定式法兰联接型，空气弹簧的两端边缘尺寸和曲囊最大外径相等或略小一些，钻若干个孔后用法兰环和端板紧固联接；另一类为活套式法兰联接型，空气弹簧的两端边缘尺寸比曲囊最大外径小得多，无须钻孔，用一个特制的法兰环和一个普通端板紧固联接；第三类为自密封型，不用法兰联接，压入端板，充入压缩空气则自行密封。空气弹簧端部与连接板的法兰密封形式有：LHF 型、JBF 型、GF 型、
HF 型、ZF 型五种结构形式。 参考网址：https://www.doczj.com/doc/ac11122415.html, （详见空气弹簧端封形式选择及装配结构） 空气弹簧端封形式选择及总装配结构 1、弹簧高度、承载能力和弹簧刚度的选择： 设计时，可彼此独立地,范围相当广泛地选择弹簧高度，承载能力和弹簧刚度，可获得极其柔软的弹簧特性。 弹簧高度：使用高度控制阀，可根据使用要求适当控制空气弹簧的高度，在簧上载荷变化的情况下保持一定高度。 承载能力：对于相同尺寸的空气弹簧，改变内压，可得到不同的承载能力，承载能力大致与内压成正比。这便达到了同一种空气弹簧可适应多种载荷要求。 弹簧刚度：在设计空气弹簧的刚度时，可以依靠改变弹簧内压而加以选择，刚度与内压大致成正比，因此，可以根据需要将刚度选得很低，对于一个尺寸既定的空气弹簧，刚度是可变的，它随载荷的改变而变化，因而在任何载荷下自振频率几乎不变，所以它能使被支承系统具有几乎不变的性能。 2、固有的振动频率较低 空气弹簧与附加空气室相连，可是空气弹簧装置的固有振动频率降低到0.5∽ 3Hz。在任何载荷的作用下，空气弹簧都可以保持较低而近乎相等的振动频率。 3、能隔绝高频振动及隔音效果好 空气弹簧是由空气和橡胶构成的，内部摩擦小，不会因弹簧本身的固有振动而影响隔离高频振动的能力。此外，空气弹簧没有金属间的接触，因此能隔音，防音效果也很好。
用途最广，在制造时，绕成分开的螺旋圈，使各圈有间隙（节距），以便受力收缩，保持有向两端伸张的张力。受最大负荷时，不能被完全压缩，必须在有效圈数间保留间隙，以免摩擦或其他物质嵌入，引起疲劳破坏。弹簧自由长度应等于弹簧之实长加上间隙，再加变形量。压缩弹簧为增加接触面，面应予磨平，以获取60~80%接触面。其端部形状有多种：两端坐圈，两端磨平等。 乃各圈分绕，因能承受压力，两端可为开式或闭式或绕平或磨平。压缩弹簧乃变体弹簧第一种，由直筒型、锥形至缩、凸腰形，乃至各种尾端之变体，均可依设计成型。压缩弹簧为所有弹簧种类中最被广泛运用的一种，产品运用范围广及电子、电机、计算机、信息、汽机车、自行车、五金工具、礼品、玩具、乃至国防工业，因其设计与原理易于掌握，制造控制也最为单纯。 拉伸弹簧： 各圈绕成相互紧贴的螺旋圈或节距圈，受外力时向外伸长，保持有向中间收缩之力。 拉簧钩分为多种：英式钩，德式钩，边耳钩，鱼尾钩等。拉伸弹簧乃典型之弹簧即弹簧之代表，由直筒形至各种变体，乃至挂钩之各种形状均能依设计成型。拉伸弹簧为压缩弹簧之反向运用，运用范围大致较无具体产品类别，但操作控制较压缩弹簧高一级。 扭转弹簧： 扭转弹簧分为单扭弹簧和双扭弹簧，弹簧常套入销或轴中，当受外力后，即依弹簧轴心为轴而产生一扭转力，使得弹簧捲紧或旋鬆。双扭弹簧又分为外双扭和内双扭力弹簧。 各圈或是紧密围绕或是分开围绕，俾能适任扭转负荷（与弹簧轴线成直角）。弹簧之末端可绕成钩状或直扭转臂。扭转弹簧乃变体弹簧之极至，由单扭至双扭，乃至各种扭杆之变形，得依设计成型。扭转弹簧为所有弹簧类别中设计原理较为复杂的一种，型式的变化亦相当活泼，故设计时所涉及的理论也最为烦索。因此设计时亦较难掌握。 碟形弹簧 碟形弹簧(碟簧)DIN2093具有体积小、负荷大、组合使用方便等特性，同时具有载荷集中传递的优点。可采用单片对合组合、多片叠合组合和混合组合等方式以获得各种不同曲线。 在机械行业中很大范围内取代圆柱弹簧，体现了新产品（主机）设计小型化多功能化的特点。如在载荷作用方向上，较小的变形能承受较大的载荷，轴向空间紧凑。与其他类型的弹簧比较，其单位体积的变形能较大，具有较好的缓冲吸震能力。特别是采用叠合组合使用方式，由于表面摩擦阻尼作用，吸收冲击和消散能量的作用更为显著。 目前，在国防、冶金、工程、电力、机床、建筑等行业得到广泛应用。如：模具、支承吊架、离合器、制动器、桥梁缓冲（减震）装置、轴承预紧、安全过载装置、重型机械、机械起动器、控制装置、阀门、工业电炉、分度装置、夹紧装置等等。 碟形弹簧执行DIN2093和GB/T1972-2005标准。 碟形弹簧(碟簧)常用的表面处理方法：发蓝，磷化，镀镍，电泳和机械镀锌等。 锥形弹簧： 绕成锥形的螺旋圈，可承受压力及张力，一般承受力量均甚小。当受压缩时各圈收缩进大圈的平面内为其优点，例手电筒盖上压缩电池用的弹簧即是。 特殊之线圈弹簧： 有圆锥形、桶形及梯形和鼓形特殊线圈弹簧，广用于弹簧业。
弹簧类问题分析方法专题
弹簧类问题分析方法专题 江西省广丰中学周小勇 高考要求轻弹簧是一种理想化的物理模型，以轻质弹簧为载体，设置复杂的物理情景，考查力的概念，物体的平衡，牛顿定律的应用及能的转化与守恒，是高考命题的重点，此类命题几乎每年高考卷面均有所见.应引起足够重视. 弹簧类命题突破要点 1.弹簧的弹力是一种由形变而决定大小和方向的力.当题目中出现弹簧时，要注意弹力的大小与方向时刻要与当时的形变相对应.在题目中一般应从弹簧的形变分析入手，先确定弹簧原长位置，现长位置，找出形变量x与物体空间位置变化的几何关系，分析形变所对应的弹力大小、方向，以此来分析计算物体运动状态的可能变化. 2.因弹簧（尤其是软质弹簧）其形变发生改变过程需要一段时间，在瞬间内形变量可以认为不变.因此，在分析瞬时变化时，可以认为弹力大小不变，即弹簧的弹力不突变. 3.在求弹簧的弹力做功时，因该变力为线性变化，可以先求平均力，再用功的定义进行计算，
也可据动能定理和功能关系：能量转化和守恒定律求解.同时要注意弹力做功的特点：W k =-（21kx 22-21kx 12 ），弹力的功等于弹性势能增量的负值.弹性势能的公式E p =21kx 2 ，高考不作定量要求，可作定性讨论.因此，在求弹力的功或弹性势能的改变时，一般以能量的转化与守恒的角度来求解. 弹簧类问题多为综合性问题，涉及的知识面 广，要求的能力较高，是高考的难点之一. 在高考复习中，常常遇到有关“弹簧类”问题，由于弹簧总是与其他物体直接或间接地联系在一起，弹簧与其“关联物”之间总存在着力、运动状态、动量、能量方面的联系，因此学生普遍感到困难，本专题此类问题作一归类分析。 案例探究 一、最大、最小拉力问题 例1. 一个劲度系数为k ＝600N/m 的轻弹 簧，两端分别连接着质量均为m ＝15kg 的物体A 、B ，将它们竖直静止地放在水平地面上，
弹簧问题归类 一、“轻弹簧”类问题 在中学阶段，凡涉及的弹簧都不考虑其质量，称之为“轻弹簧”，是一种常见的理想化物理模型.由于“轻弹簧”质量不计，选取任意小段弹簧，其两端所受张力一定平衡，否则，这小段弹簧的加速度会无限大.故轻弹簧中各部分间的张力处处相等，均等于弹簧两端的受力.弹簧一端受力为F ，另一端受力一定也为F ,若是弹簧秤，则弹簧秤示数为F . 【例1】如图3-7-1所示，一个弹簧秤放在光滑的水平面上，外壳质量m 不能忽略，弹簧及挂钩质量不计，施加弹簧上水平方向的力1F 和称外壳上的力2F ，且12F F >，则弹簧秤沿水平方向的加速度为 ，弹簧秤的读数为 . 【解析】 以整个弹簧秤为研究对象，利用牛顿运动定律得： 12F F ma -=，即12 F F a m -= ,仅以轻质弹簧为研究对象，则弹簧两端的受力都1F ，所以弹簧秤的读数为1F .说明:2F 作用在弹簧秤外壳上，并没有作用在弹簧左端，弹簧左端的受力是由外壳内侧提供的.【答案】12 F F a m -= 1F 二、质量不可忽略的弹簧 【例2】如图3-7-2所示，一质量为M 、长为L 的均质弹簧平放在光滑的水平面,在弹簧右端施加一水平力F 使弹簧向右做加速运动.试分析弹簧上各部分的受力情况. 【解析】 弹簧在水平力作用下向右加速运动，据牛顿第二定律得其加速度F a M =, 取弹簧左部任意长度x 为研究对象，设其质量为m 得弹簧上的弹力为：,x x F x T ma M F L M L ===【答案】x x T F L = 三、弹簧的弹力不能突变(弹簧弹力瞬时)问题 弹簧(尤其是软质弹簧)弹力与弹簧的形变量有关，由于弹簧两端一般与物体连接，因弹簧形变过程需要一段时间，其长度变化不能在瞬间完成，因此弹簧的弹力不能在瞬间发生突变. 即可以认为弹力大小和方向不变，与弹簧相比较，轻绳和轻杆的弹力可以突变. 【例3】如图3-7-3所示，木块A 与B 用轻弹簧相连，竖直放在木块C 上，三者静置于地面，A B C 、、的质量之比是1:2:3.设所有接触面都光滑，当沿水平方向迅速抽出木块C 的瞬时，木块A 和B 的加速度分别是A a = 与B a = 【解析】由题意可设A B C 、、的质量分别为23m m m 、、， 以木块A 为研究对象，抽出木块C 前，木块A 受到重力和弹力一对平衡力，抽出木块C 的瞬时，木块A 受到重力和弹力的大小和方向均不变，故 木块A 的瞬时加速度为0.以木块A B 、为研究对象，由平衡条件可知，木块C 对木块B 的作用力 3CB F mg =.以木块B 为研究对象，木块B 受到重力、弹力和CB F 三力平衡，抽出木块C 的瞬时，木块B 受到重力和弹力的大小和方向均不变，CB F 瞬时变为0，故木块B 的瞬时合外力为3mg ,竖直向下，瞬时加速度为1.5g . 【答案】0 ,1.5g. 说明：区别于不可伸长的轻质绳中张力瞬间可以突变. 【例4】如图3-7-4所示，质量为m 的小球用水平弹簧连接，并用倾角为0 30的光滑木板AB 托住，使小球恰好处于静止状态.当AB 突然向下撤离的瞬间，小球的加速度为 ( ) A.0 B.大小为23 3 g ，方向竖直向下 C.大小为 233g ，方向垂直于木板向下 D. 大小为23 3 g , 方向水平向右 【解析】 末撤离木板前，小球受重力G 、弹簧拉力F 、木板支持力N F 作用而平衡，如图3-7-5所 示，有cos N mg F θ = .撤离木板的瞬间，重力G 和弹力F 保持不变(弹簧弹力不能突变)，而木板支持力N F 立即消失,小球所受 G 和F 的合力大小等于撤之前的N F (三力平衡)，方向与N F 相反，故加速度方向 为垂直木板向下，大小为23 cos 3 N F g a g m θ= == 【答案】 C. 四、弹簧长度的变化问题 设劲度系数为k 的弹簧受到的压力为1F -时压缩量为1x -，弹簧受到的拉力为2F 时伸长量为2x ，此时的“-”号表示弹簧被压缩.若弹簧受力由压力1F -变为拉力2F ，弹簧长度将由压缩量1x -变为伸长量2x ，长度增加量为12x x +.由胡克定律有: 11()F k x -=-,22F kx =.则:2121()()F F kx kx --=--,即F k x ?=? 说明:弹簧受力的变化与弹簧长度的变化也同样遵循胡克定律，此时x ? 表示的物理意义是弹簧长度的改变量，并 图 3-7-4 图 3-7-5 图 3-7-2 图 3-7-1 图 3-7-3

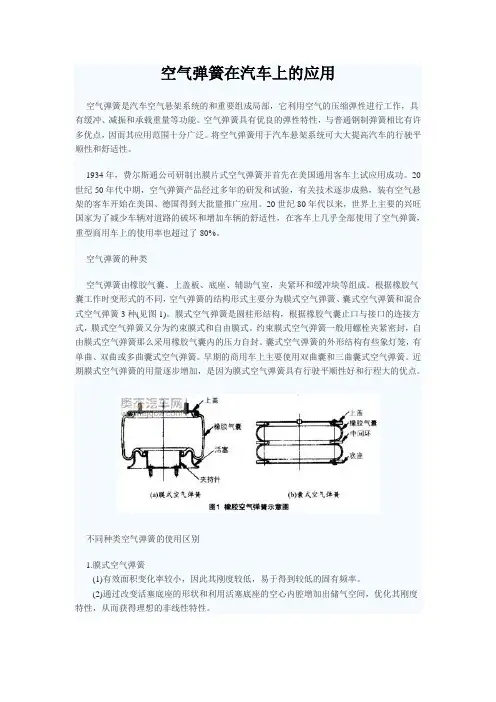

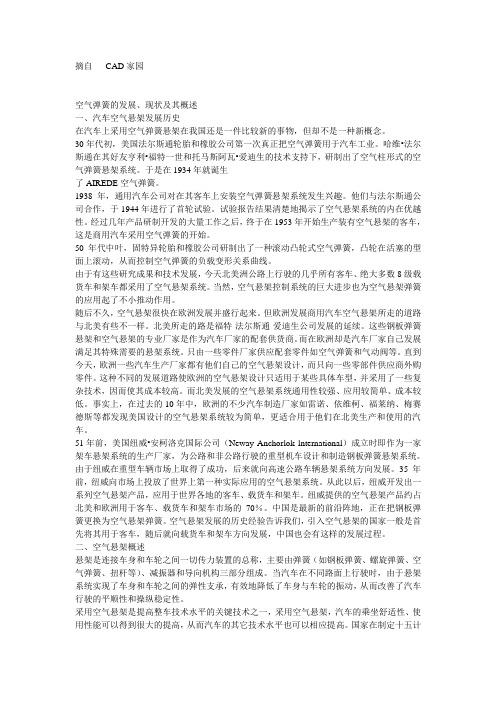

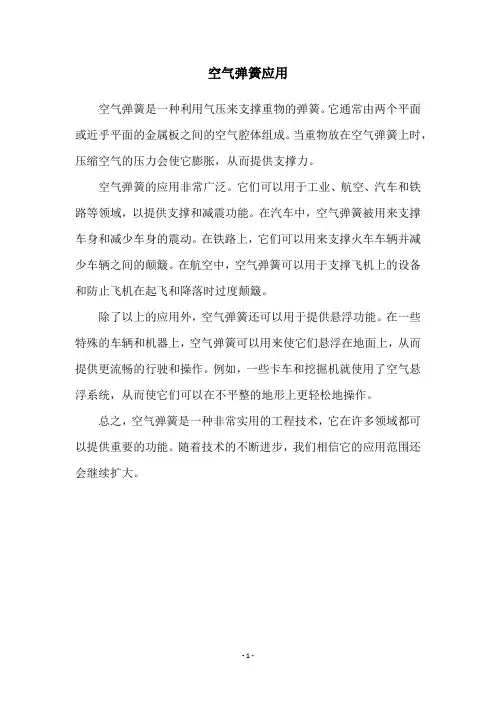

空气弹簧在汽车上的应用 空气弹簧是汽车空气悬架系统的和重要组成部分，它利用空气的压缩弹性进行工作，具有缓冲、减振和承载重量等功能。空气弹簧具有优良的弹性特性，与普通钢制弹簧相比有许多优点，因而其应用围十分广泛。将空气弹簧用于汽车悬架系统可大大提高汽车的行驶平顺性和舒适性。 1934年，费尔斯通公司研制出膜片式空气弹簧并首先在美国通用客车上试应用成功。20世纪50年代中期，空气弹簧产品经过多年的研发和试验，有关技术逐步成熟，装有空气悬架的客车开始在美国、德国得到大批量推广应用。20世纪80年代以来，世界上主要的发达国家为了减少车辆对道路的破坏和增加车辆的舒适性，在客车上几乎全部使用了空气弹簧，重型商用车上的使用率也超过了80%。 空气弹簧的种类 空气弹簧由橡胶气囊、上盖板、底座、辅助气室，夹紧环和缓冲块等组成。根据橡胶气囊工作时变形式的不同，空气弹簧的结构形式主要分为膜式空气弹簧、囊式空气弹簧和混合式空气弹簧3种(见图1)。膜式空气弹簧是圆柱形结构，根据橡胶气囊止口与接口的连接方式，膜式空气弹簧又分为约束膜式和自由膜式。约束膜式空气弹簧一般用螺栓夹紧密封，自由膜式空气弹簧则采用橡胶气囊的压力自封。囊式空气弹簧的外形结构有些象灯笼，有单曲、双曲或多曲囊式空气弹簧。早期的商用车上主要使用双曲囊和三曲囊式空气弹簧。近期膜式空气弹簧的用量逐步增加，是因为膜式空气弹簧具有行驶平顺性好和行程大的优点。 不同种类空气弹簧的使用区别 1.膜式空气弹簧 (1)有效面积变化率较小，因此其刚度较低，易于得到较低的固有频率。 (2)通过改变活塞底座的形状和利用活塞底座的空心腔增加出储气空间，优化其刚度特性，从而获得理想的非线性特性。
