硅纳米线的制备及应用研究
随着纳米科技的快速发展，纳米材料在各个领域的应用越来越广泛。硅纳米线是一种性能优异、结构简单的纳米材料，其制备和应用领域备受关注。
一、硅纳米线的制备
硅纳米线可以通过多种方法制备，如电化学腐蚀法、热蒸发-凝固法、分子束外延法等。其中，电化学腐蚀法是制备硅纳米线的最常用方法之一。
在电化学腐蚀法中，由于硅与氢离子的化学反应，硅表面不断被腐蚀，逐渐形成硅纳米线。该方法制备的硅纳米线具有简单、实用、可控制等优点。此外，还可以通过添加掺杂物的方式控制硅纳米线的性质，如提高硅纳米线的导电性能、光电性能等。
二、硅纳米线的应用
硅纳米线作为一种典型的纳米材料，在很多领域都有广泛的应用，如传感、光电器件等。
1、光电器件
硅纳米线具有很好的光电效应，可以制备出多种光电器件，如太阳能电池、LED等。太阳能电池是一种将太阳能转化为电能的设备，而硅纳米线太阳能电池具有高效率、低成本等特点。此外，硅纳米线还可用于制备LED，其结构简单、发光效率高，可用于照明、显示等领域。
2、传感
硅纳米线具有很好的传感性能，可用于制备各种传感器，如生物传感器、气体传感器等。生物传感器可以检测生物分子、DNA等，广泛应用于医疗、食品安全
等领域。而气体传感器则可以检测各种气体的浓度、类型等，可用于环保监测、安全防护等领域。
3、储能器件
硅纳米线还可以用于制备储能器件，如电池、超级电容器等。硅纳米线电池具有高能量密度、长寿命等优点，是一种重要的储能设备。而硅纳米线超级电容器则具有高功率密度、长循环寿命等特点，可用于快速充放电、瞬间能量输出等领域。
三、结语
硅纳米线作为一种性能优异、结构简单的纳米材料，具有广泛的应用前景。在未来，随着纳米科技的不断发展，硅纳米线的制备方法、性能优化和应用领域将会不断拓展。
金属辅助化学刻蚀制备硅纳米线及阵列 一、引言 硅纳米线是一维纳米结构，具有独特的物理和化学性质，可应用于纳米电子学、传感器、能源存储等领域。金属辅助化学刻蚀是一种常用的制备硅纳米线和阵列的方法，通过金属催化剂的作用，使硅基底发生化学反应，形成硅纳米线。 二、金属辅助化学刻蚀机理 金属辅助化学刻蚀是在硅基底表面沉积金属催化剂，如金属颗粒或金属薄膜，然后将硅基底浸入含有刻蚀剂的溶液中。在溶液中，金属催化剂起到了重要的作用，它可以提供催化反应的活性位点，加速硅基底的刻蚀过程。通过控制刻蚀条件和金属催化剂的形貌和尺寸，可以制备出不同形态和尺寸的硅纳米线和阵列。 三、金属选择和制备 金属选择对硅纳米线和阵列的形态和尺寸具有重要影响。常用的金属催化剂有金、银、铜等。金属的选择应考虑其催化活性、稳定性和成本等因素。金属颗粒的制备可以通过化学还原法、溶胶-凝胶法等方法得到。金属薄膜可以通过物理气相沉积、溅射等技术制备。 四、刻蚀剂选择和溶液配制 刻蚀剂的选择和溶液配制对刻蚀过程和硅纳米线的形貌具有重要影响。常用的刻蚀剂有氢氟酸、氢氧化钠等。刻蚀剂的浓度、温度和
刻蚀时间等参数需要优化，以控制硅基底的刻蚀速率和纳米线的生长方向。 五、刻蚀过程控制和纳米线形貌调控 金属辅助化学刻蚀过程中，刻蚀速率和纳米线生长方向的控制是关键。刻蚀速率可以通过调节刻蚀剂的浓度和温度等参数来实现。纳米线的生长方向可以通过金属催化剂的形貌和尺寸来调控。此外，还可以通过控制刻蚀时间和金属催化剂的密度等参数来调控纳米线的长度和密度。 六、金属辅助化学刻蚀制备硅纳米线的优势和局限性 金属辅助化学刻蚀方法具有制备硅纳米线和阵列的优势，如简单、低成本、可大规模制备等。然而，该方法也存在一些局限性，如纳米线的直径和长度有一定限制，刻蚀过程中可能会产生一些缺陷和污染。 七、金属辅助化学刻蚀在其他领域的应用 金属辅助化学刻蚀方法不仅可以用于硅纳米线和阵列的制备，还可以应用于其他材料的纳米结构制备，如碳纳米管、金属纳米线等。此外，金属辅助化学刻蚀方法还可以用于纳米电子器件的制备和能源领域的研究。 八、结论 金属辅助化学刻蚀是一种常用的制备硅纳米线和阵列的方法，通过
二氧化硅纳米线制备方法 二氧化硅纳米线是一种具有很高应用潜力的纳米材料，它在电子器件、传感器、催化剂等领域都具有广阔的应用前景。本文将介绍几种常见的二氧化硅纳米线制备方法。 一、气相法制备二氧化硅纳米线 气相法是制备二氧化硅纳米线的常用方法之一。该方法通过控制反应温度、气氛和反应时间等条件，使气相中的硅源在催化剂的作用下发生化学反应，生成纳米线。常用的气相法包括化学气相沉积法（CVD）和热蒸发法。 化学气相沉积法是一种将气态前驱物转化为固态纳米线的方法。在CVD过程中，通常使用有机硅化合物作为硅源，如三氯硅烷（SiCl3H）。该方法需要在高温下进行，反应温度一般在800-1100摄氏度之间。通过调节反应条件和催化剂的选择，可以控制二氧化硅纳米线的尺寸和形貌。 热蒸发法是一种将固态硅源通过升温蒸发的方法制备二氧化硅纳米线。在热蒸发过程中，硅源被加热至高温，然后在惰性气氛中蒸发，并在基底上沉积形成纳米线。这种方法操作简单，但对硅源的纯度要求较高。 二、溶液法制备二氧化硅纳米线 溶液法是一种简单易行的制备二氧化硅纳米线的方法。该方法通常
使用硅源溶液，在适当的条件下，通过溶剂挥发或溶液中其他物质的作用，使硅源逐渐沉淀形成纳米线。常见的溶液法包括溶胶-凝胶法、水热法和电化学沉积法。 溶胶-凝胶法是一种将溶胶转化为凝胶的方法。在溶胶-凝胶过程中，硅源以溶胶的形式存在于溶液中，通过加热、干燥和煅烧等步骤，使溶胶逐渐凝胶化生成纳米线。这种方法制备的纳米线具有较高的纯度和均一的尺寸分布。 水热法是一种利用高温高压水溶液制备纳米线的方法。在水热法中，硅源在水热反应条件下与其他溶液中的成分发生反应，生成纳米线。这种方法具有简单、环保的特点，但对反应条件的控制较为严格。 电化学沉积法是一种利用电化学方法在电极表面沉积纳米线的方法。在电化学沉积过程中，通过控制电极电势和电解液成分，使硅源在电极表面沉积形成纳米线。这种方法可以实现对纳米线尺寸和形貌的精确控制。 三、其他制备方法 除了气相法和溶液法，还有其他一些制备二氧化硅纳米线的方法。例如，物理法包括电弧放电法、激光蒸发法和磁控溅射法等。这些方法通常需要设备复杂、条件严苛，并且对硅源的纯度要求较高。 总结起来，制备二氧化硅纳米线的方法多种多样，可以根据具体需
硅纳米线的制备及其光学性质研究 硅纳米线是一种直径在几纳米到几十纳米之间的纳米尺寸的硅材料，具有很好 的机械、电子和光学性质。因此，硅纳米线被广泛应用于光电器件、传感器、能源等领域。本文将探讨硅纳米线制备方法及其光学性质研究的最新进展。 一、硅纳米线的制备方法 目前，制备硅纳米线的方法主要有化学气相沉积法、溶胶-凝胶法、电化学法、物理气相沉积法等多种方法。下面将介绍其中几种方法。 1. 化学气相沉积法 化学气相沉积法是一种常用的制备硅纳米线的方法。该方法是利用气相反应在 高温条件下使硅源在载气中分解并在衬底上生长成硅纳米线。其优点是操作简单、成本低，但是需要高温下进行反应，且硅纳米线的直径难以控制。 2. 溶胶-凝胶法 溶胶-凝胶法是一种化学合成硅纳米线的方法，目前已被广泛应用于制备硅纳 米线。该方法是将硅源与溶剂混合，并通过加热和干燥将其固化成凝胶，再进行热处理，使凝胶转化为纳米尺寸的硅颗粒。其优点是可以控制硅纳米线的直径，并且还可以控制硅纳米线的形态，比如，可以制备锥形、球形等形态的硅纳米线。 3. 电化学法 电化学法是一种制备硅纳米线的常用方法，它是通过在电解液中让硅材料通过 电解来制备硅纳米线。电化学法可以制备出高质量、高密度、高可控性的硅纳米线，在光电器件、化学传感器等领域有着广泛的应用。 二、硅纳米线的光学性质研究
硅纳米线具有独特的光学性质，如增强拉曼散射信号、表面等离子体共振等。 其光学性质与硅纳米线的直径、长度、形态等有关。下面将介绍几种硅纳米线的光学性质研究。 1. 硅纳米线的表面等离子体共振 硅纳米线的表面等离子体共振是指硅纳米线表面的自由载流子与光之间的相互 作用。当光照射到硅纳米线表面时，光子会产生激发，并形成表面等离子体共振的现象。该现象可以应用于传感器、光电器件等领域。 2. 硅纳米线的增强拉曼散射 硅纳米线的增强拉曼散射是指硅纳米线表面与分子之间的相互作用所产生的拉 曼信号增强现象。该现象可以用于化学传感器、分子识别等领域。 3. 硅纳米线的荧光增强 硅纳米线可以利用其表面的氧、氮等重原子与荧光分子之间的相互作用所产生 的荧光增强现象。该现象可以应用于生物荧光显微镜、光学传感器等领域。 结论 硅纳米线作为一种新型的纳米材料，具有很好的机械、电子和光学性质。目前，制备硅纳米线的方法有多种，其中化学气相沉积法、溶胶-凝胶法、电化学法、物 理气相沉积法等最为常用。硅纳米线的光学性质与硅纳米线的直径、长度、形态等有关，其中表面等离子体共振、增强拉曼散射、荧光增强等都是其重要的光学性质。随着对硅纳米线研究的深入，硅纳米线的应用前景将会更加广阔。

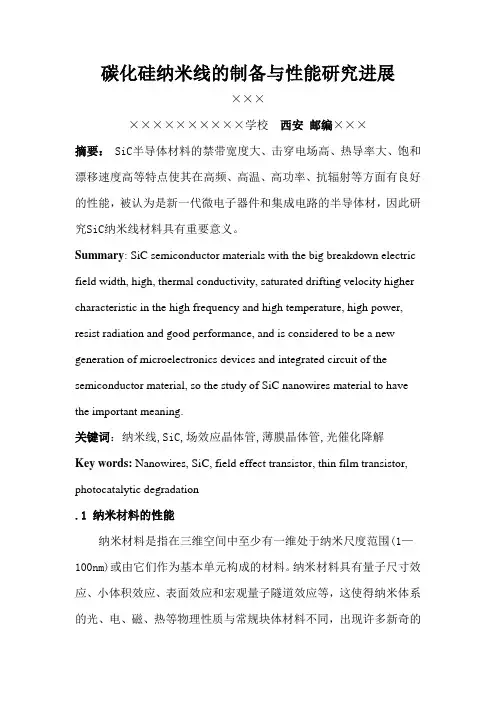

碳化硅纳米线的制备与性能研究进展 ××× ××××××××××学校西安邮编××× 摘要： SiC半导体材料的禁带宽度大、击穿电场高、热导率大、饱和漂移速度高等特点使其在高频、高温、高功率、抗辐射等方面有良好的性能，被认为是新一代微电子器件和集成电路的半导体材，因此研究SiC纳米线材料具有重要意义。 Summary: SiC semiconductor materials with the big breakdown electric field width, high, thermal conductivity, saturated drifting velocity higher characteristic in the high frequency and high temperature, high power, resist radiation and good performance, and is considered to be a new generation of microelectronics devices and integrated circuit of the semiconductor material, so the study of SiC nanowires material to have the important meaning. 关键词：纳米线,SiC,场效应晶体管,薄膜晶体管,光催化降解 Key words: Nanowires, SiC, field effect transistor, thin film transistor, photocatalytic degradation .1 纳米材料的性能 纳米材料是指在三维空间中至少有一维处于纳米尺度范围(1—100nm)或由它们作为基本单元构成的材料。纳米材料具有量子尺寸效应、小体积效应、表面效应和宏观量子隧道效应等，这使得纳米体系的光、电、磁、热等物理性质与常规块体材料不同，出现许多新奇的
硅基纳米材料的制备与应用 硅是地壳中含量第二大的元素，它的特性使得它被广泛应用于半导体、太阳能、光学和生物医学等领域。随着纳米技术的发展，硅基纳米材料的制备和应用也得到了很大的进展。本文将从硅基纳米材料的制备和应用两个方面进行探讨。 一、硅基纳米材料的制备 硅基纳米材料的制备主要有自下而上和自上而下两种方法。 自下而上的制备方法是通过化学反应或生物合成等方法，利用原子或分子之间 的相互作用自组装成纳米材料。它的优点是制备的纳米材料尺寸分布均匀，结构有序，常用的自下而上制备方法有溶胶-凝胶法、水热法和氧化-还原法等。 溶胶-凝胶法是指将溶胶（或凝胶）在一定的条件下，使溶胶中的分子或离子 相互作用，逐渐形成三维网状结构而构成凝胶体。该方法可以制备出大小均匀、孔径分布可调的微孔或介孔硅基材料，如介孔二氧化硅(MCM-41)。 水热法是将物质在一定的压力和温度下在水中反应，可制备出尺寸在10~100 nm之间的纳米结构。常见的水热法制备方法有水热合成法、疏水剂法、双相界面 法等，其中以水热合成法得到的硅基纳米材料性质最优。 自上而下的制备方法是通过微电子技术和纳米加工等工艺，将大尺寸硅晶块加 工成纳米材料。常用的自上而下制备方法有光刻技术、电子束曝光技术和化学气相沉积等。 电子束曝光技术利用聚焦的电子束在光敏树脂上进行图案刻写，可以得到亚 100 nm的纳米结构。化学气相沉积则是将气态的前体物质通过化学反应形成薄膜 或纳米棒，广泛应用于制备硅纳米线等硅基纳米材料。 二、硅基纳米材料的应用
硅基纳米材料因其独特的尺寸效应和表面效应，在电子学、光学、化学、传感器、生物医学等领域都有着广泛的应用。 在电子学领域，硅基纳米材料的应用以制造晶体管为主，如制造硅钨纳米线晶体管，可以大幅提高其传输速度和能耗比。 在光学领域，硅基纳米材料常被用于制造光学反射膜、滤光器等光学器件，如硅纳米空气柱阵列可以制造出拥有小尺寸、更高透过率和明显的光学效应的红外吸收材料。 在化学领域，硅基纳米材料又能制造出一些特殊功能的催化剂、抗氧化剂和生物相容材料等，如利用硅纳米棒制备的光催化剂在环境污染治理和清洁能源领域有着广泛应用。 在传感器领域，硅基纳米材料也有着重要的应用，如硅纳米线作为化学和生物传感器种具有高敏感度、快速响应、小尺寸和低成本等优点，可用于环境检测、疾病诊断、生物传感等领域。 在生物医学领域，硅基纳米材料也具有广泛的应用前景，如介孔硅纳米材料可作为药物载体、成像剂、免疫吸附剂等在药物控制释放、靶向治疗和诊断等方面发挥巨大作用。 总之，硅基纳米材料的制备和应用领域非常广泛，未来还有巨大的发展潜力。只有不断拓展科学家们的创新思维和技术手段，才能更好地探索和利用硅基纳米材料的巨大应用价值。
【文献综述】 一维无机纳米材料的制备方法 一．气相法制备 ①汽-液-固（VLS）机理生长 方法一（VLS生长法）： 1．以液态金属团簇催化剂作为反应物。 2. 将要制备的一维纳米材料的材料源加热形成蒸汽。 3. 蒸汽扩散到液态金属团簇催化剂表面，形成过饱和团簇后在催化剂表面饱和析出，从而形成一维纳米结构 备注： 液态金属催化剂液滴的尺寸决定了制备出的纳米线的直径。 方法二（激光烧蚀法+VLS生长法）： 1.用含有少量Fe、Au、Ni等金属催化剂的硅粉作为烧蚀靶 2.以氩气作为保护气 3.在陶瓷管中以一定温度下激光蒸发就可获得纳米线 备注： 激光烧蚀法制备出的纳米线直径小于VLS生长法 催化剂的选定：根据相图选定一种能与纳米线材料形成液态合金的金属催化剂 温度的选定：根据相图选定液态合金和固态纳米线材料共存区及制备温度 在纳米线生长头部有一个催化剂纳米颗粒 应用： VLS生长机理可以应用于制备一维无机纳米材料，例如元素半导体，半导体，氧化物等。但不能制备一维金属纳米材料。同时还应继续探索去除金属催化剂的后处理工序。 ②氧化物辅助生长 方法： 1.用SiO2取代金属催化剂制成硅靶， 2.采用激光烧蚀法，热蒸发，化学气相沉积法大规模制备硅纳米线 备注： 1.氧化物在硅纳米线的成核及生长过程中起主导作用 2.不需要金属催化剂，避免了金属污染，保证了硅纳米线的纯度。 应用： 除了硅以外，还可以制备Ge、C、SiC等Ⅳ族元素及化合物半导体，GaN等Ⅲ-Ⅴ族化合物半导体及ZnO和ZnS等Ⅱ-Ⅵ族材料，并可制备包括线、棒、共轴线、链和丝带状在内的一维纳米结构。 ③气-固（VS）生长 方法： 1.将一种或几种反应物在反应容器的高温区加热形成蒸汽 2.利用惰性气体的流动输送到低温区或者通过快速降温使蒸汽沉积下，从而制备出各种纳
氮化硅纳米线的制备与应用 氮化硅（SiN）纳米线是一种非常有应用价值的新材料，它具有很高的导电性 和机械强度，同时也具有良好的光学性质和化学惰性，因此被广泛研究和应用。本文将介绍氮化硅纳米线的制备方法和应用领域。 一、氮化硅纳米线的制备方法 氮化硅纳米线可以通过多种方法制备，其中最常用的方法是气相沉积和溶胶- 凝胶法。 气相沉积是一种通过将氮化硅前体分子在高温下分解生成纳米粒子，然后在其 上形成纳米线的方法。该方法有两种变体，即热蒸发法和化学气相沉积法。热蒸发法是在真空中将氮化硅前体分子蒸发并沉积至基底上，形成纳米线。在化学气相沉积法中，氮化硅前体分子被输送到反应室中，并在高温下分解成Si和N原子，再 在基底表面上生长成纳米线。 溶胶-凝胶法是一种基于水热反应的方法，其过程类似于化学气相沉积法。先 将氮化硅前体分子溶解在溶剂中，然后将其晶化生成固态凝胶，在高温下热处理，形成SiN纳米线。 二、氮化硅纳米线的应用领域 氮化硅纳米线作为一种新型的纳米材料，具有广泛的应用领域。 1. 光电领域 氮化硅纳米线可以作为太阳能电池中的材料，具有高光吸收率、高载流子迁移率、良好的稳定性等优点。同时，氮化硅纳米线还可以用于制备发光二极管（LED）和激光二极管（LD）等器件，其性能和效率都非常优异。 2. 传感器领域
氮化硅纳米线的高导电性和化学稳定性，使其成为了一种优秀的传感器材料。 例如，氮化硅纳米线可以用于制作气体传感器，检测环境中的氧气、氮氧化物等气体成分。此外，氮化硅纳米线还可以用于生物传感器，对于检测血糖、蛋白质等生物分子具有重要作用。 3. 储能领域 氮化硅纳米线作为储能材料也有很好的应用前景。由于其高导电性、机械强度 和化学稳定性，氮化硅纳米线可以用于超级电容器、锂离子电池等储能设备的制备，具有很高的能量密度和循环寿命。 4. 其他领域 氮化硅纳米线还可以用于制备场发射器件、催化剂等领域。场发射器件是一种 基于场致发射原理制成的器件，其在显示器、伏安计等电子设备中得到了广泛应用。而作为一种优秀的催化剂，氮化硅纳米线的应用面也非常广泛，如环境保护、工业化学等领域。 总之，氮化硅纳米线具有广泛的应用前景，在光电、传感器、储能和其他领域 都有着重要作用。随着制备技术的不断发展和性能的不断提高，氮化硅纳米线的应用前景将会更加广泛。
生物硅基器件的研究进展及其应用生物硅基器件指的是利用生物材料如蛋白质、DNA或细胞等作为载体，将硅的物理、化学和电学性能与生物体系集成在一起的 一类材料。与传统器件相比，生物硅基器件具有许多优越性能， 如高度选择性、高特异性、低成本和可重复性等，已经在医学、 生命科学和纳米技术等研究领域得到广泛应用。本文将从生物硅 基器件的结构、制备和应用三个方面探讨其研究进展及应用前景。 一、生物硅基器件的结构 生物硅基器件的结构分为两种，一种是硅芯片上的生物材料， 如DNA芯片和蛋白芯片；另一种是生物体系中的硅元素，如硅纳 米线、硅纳米孔和硅光子晶体。 1. DNA芯片 DNA芯片是一种用于高通量DNA测序、基因表达监测和SNP 检测的生物芯片，它由许多微型探针阵列构成。探针上固定着互 补的DNA序列，可以特异性地结合到样品中的DNA分子上。芯 片表面涂有一层光敏介质，探针与DNA结合后放出荧光，可通过
光敏介质将其记录在芯片上。DNA芯片具有高度选择性、多重检测和定量特性，已经得到广泛应用于基因组学、疾病诊断和药物筛选等领域。 2. 蛋白芯片 蛋白芯片是一种用于检测蛋白质相互作用、蛋白质-药物相互作用和蛋白质表达量的生物芯片，与DNA芯片类似，也由许多微型探针阵列组成。探针通常是用于特异性地捕捉和分离蛋白质的抗体或蛋白质结合分子，如配体或小分子药物。蛋白芯片具有高度特异性、高灵敏度和多重检测特性，已经在疾病诊断、药物发现和蛋白质组学等领域得到广泛应用。 3. 硅纳米线 硅纳米线是一种直径通常在10-100 nm之间，长度可达数微米的硅材料，在生物体系中被广泛研究。它们具有尖峰形状的外观和高比表面积，能够用于生物传感器、生物成像和基因递送等应用。硅纳米线的制备方法多种多样，包括氧化还原反应、电化学沉积和热化学反应等。
硅材料的微观结构特性及其制备工艺的 优化 摘要：由于传统的硅结构存在自身的缺陷，现在随着技术的进步与发展，微 纳结构材料的硅被发现，它可以弥补传统硅结构的缺陷，这可以促进太阳能电池 的发展。 关键词：微纳结构硅材料；太阳能电池研究 前言 本文就微纳结构硅材料及其太阳能电池研究进行探讨，分别介绍了微纳结构 硅材料及其太阳能电池的研究进展，以供参考。 一、硅微纳结构的特性研究 1.1多孔硅结构 多孔硅在1990年以前科学家并没有发现其光致发光的特性，为此，其硅结 构没有得到开发。直到1990年，相关的人员意外发现多孔硅在室温下可以产生 很强的光致发光特性，这才让多孔硅重回人们的视野，为此，相关的研究人员大 力研究多孔硅，研究取得一些进步和成果。由于多孔硅孔深和孔径可以观察极其 微小的事物，会达到微米、纳米级别，为此，科学家常常利用电化学阳极氧化腐 蚀法，观察微纳结构硅材料，在该方法中，常常用铂做阴极，硅片做阳极，在HF 溶液中进行电化学腐蚀，一般采用恒电位模式或者恒电流模式。 1.2纳米线结构 纳米材料具有热能稳定、具有光子传输性等特点。另外，随着硅技术的发展，一维硅纳米线材料被广泛的开发和研究，由于一堆硅纳米线材料的物理性质独特，已经得到了相关人员的关注，未来对一堆硅纳米线结构的研究也将会增多。而制
备硅纳米线来说，一般采取“自下而上”（bottom—up）和“自上而下”（top—down）两类方法。第一种是让硅化物借助催化剂还原结晶，从而生长出 纳米线。第二种方法则是将多余的硅原子进行剥离，剩下所需要的纳米线结构。 1.3金字塔结构 为了提高电池的效率，增强电池的射光吸收率，一般会采取金字塔结构，利 用金字塔结构可以对入射光进行很好的折射，增加电池对光能的吸收。将这种思 想应用在微纳结构材料研究过程中，可以增强硅表面的吸光率。另外，为了提高 电池效率，还可以利用表面制绒的方法，通过在硅表面覆盖一些薄膜，来增强电 池的吸光率，减少光源折射率。一般常用到的制绒方法是碱溶液腐蚀法。这主要 是对溶液浓度和反应温度等进行控制，在单晶硅表面制备出形貌规则的金字塔结构。 1.4硫掺杂黑硅结构 就黑硅结构本身而言，其分为干法黑硅形成的硅片表面结构和湿法黑硅形成 的硅片表面结构。干法黑硅形成的硅片表面结构一般是利用六氟化硫、O2、Cl2 等气体进行分离反应，从而使得表面硅结构变得凹凸不平，这样可以增加入射光 的折射，减少光反射现象，目前该方法应用广泛。另外，湿法黑硅形成的硅片表 面结构则是利用AgNO3中的Ag/Ag+，并利用H2O2腐蚀性能的基础上，进行反应，使得硅表面腐蚀出制绒结构，进而减少光的折射，增加光的吸收率。利用这种黑 硅结构可以形成产业化生产，近年来，湿法黑硅叠加PERC工艺的研究开展较多，利用该工艺可以更好的减少制绒表面的反射率，降低金属制绒切割过程中的成本，推进电池效率的提高。总之，黑硅结构可以更好的改变光的折射，增加电池的吸 光率，可以帮助电池更大程度上发挥电池特性。 二、研究内容 围绕国家对新型、高效太阳能光伏电池新技术的重要需求，以开发新型微构 造黑硅材料及其广谱高效太阳能电池器件为主要目标，将近年来迅速发展起来的 超快脉冲激光微纳制备和检测技术应用于半导体硅材料，并基于上述所需解决的 科学问题，我们将从以下三个方面展开深入系统的研究：
硅纳米线温度传感器及其特点 摘要 利用气液固相法（VLS）制备硅纳米线（SiNWs），结晶的方向和结构良好，用旋涂(SOD)法进行非原位n型掺杂。非原位掺杂过程中使用基于固态扩散的SOD 技术，该SOD技术分为涂层和驱动两个步奏。我们对含磷的硅纳米线在适当的温度和时间下进行研究，本实验取950℃保持5到60分钟。掺杂的纳米线很容易做成一个具有良好分辨率和响应速度的温度传感器。对不同掺杂浓度的SiNWs 温度传感器的校准工作已经完成。本实验测定浓度为的SiNWs传感器具有最好的分辨率（6186Ω/℃）和灵敏度。 关键词- SiNWs；VLS合成；非原位掺杂；SOD；温度传感器 I 背景 目前，硅是电子器件的重要材料。材料和工具的创新，通过“自上而下”的制造方法使电子器件的尺寸不断减小。随着尺寸的减小，“自上而下”的制造流程会出现越来越多的问题；因此，“自下而上”的制造方法更具指导意义。一维的纳米结构就是采用“自下而上”的制造方法。一维纳米结构材料硅纳米线和碳纳米管，是常用的研究纳电子学的材料，因为它们的形态、尺寸和电子的特性比整块材料优越。然而，碳纳米管材料在合成金属或半导体纳米管的控制，半导体纳米管掺杂的控制，限制了碳纳米管材料的应用。VLS制备的半导体纳米线，可以克服碳纳米管的局限性。硅纳米线(SiNWs)作为活性物质具有研究意义,因为硅纳米线可以把一维输运和传统的成熟的Si工艺制造流程组合在一起。因此，硅纳米线被认为是场效应晶体管，传感器件，光学器件等纳米电学材料的重要组成部分。 此外，硅掺杂源的选择和掺杂浓度的控制，已经在传统的集成电路工艺（固体扩散，离子注入等）中被广泛研究。然而，硅纳米线主要是在VLS法中的气相过程进行原位掺杂。但是，原位掺杂生成的硅纳米线结构难以控制；例如,常用的掺杂剂气体乙硼烷，在VLS法中用于生长SiNWs硅烷气体，会导致侧壁线额外的生长；乙硼烷浓度过高会导致非晶硅壳周围形成晶体SiNWs；这些因素会导致SiNWs轴方向的掺杂不均匀。非原位掺杂与SiNWs生长的掺杂过程分开，避免了因SiNWs侧壁生长导致掺杂剂的变化或SiNWs结构的变化。非原位扩散使用旋涂法（SOD），在硅工艺上是十分成熟的。这种方法曾在VLS法进行磷掺杂生成SiNWs实验中简单介绍过。对SiNWs进行非原位掺杂，最适合用固态旋涂法控制掺杂物，而且对硅纳米线和硅晶结构造不成损害。适当温度和时间下的固态扩散决定了SiNWs的数量。 本实验中，通过旋涂法对VLS法生长的SiNWs晶体进行非原位掺杂时，要先进行退火处理。SiNWs与不同的方向衬底结合起来；非常有益于通过传统集成电路制造流程，制造高分辨率、高灵敏度的温度传感器。SiNWs温度传感器的特性在实验中测量和报告。 II传感器的制造和实验 首先，通过VLS法并利用金作催化剂在硅基板上生成SiNWs。在洁净的p 衬底（111方向）涂金膜，然后加热使金膜蒸发溅射到纳米颗粒上形成金纳米线。
硅纳米线离子束蚀刻 硅纳米线是一种具有很高应用价值的纳米材料，它具有很好的电学、光学和力学性能，因此在微电子学、光电子学、生物医学等领域有着广泛的应用。而离子束蚀刻技术则是一种高精度、高效率的微纳加工技术，可以用于制备各种微纳结构。本文将介绍硅纳米线离子束蚀刻技术的原理、方法和应用。 一、硅纳米线的制备方法 硅纳米线的制备方法有很多种，如化学气相沉积法、热蒸发法、溶胶-凝胶法、电化学法等。其中，化学气相沉积法是最常用的方法之一，它可以在高温下通过化学反应在硅衬底上生长出硅纳米线。这种方法具有制备简单、成本低、生长速度快等优点，但是硅纳米线的直径和长度难以控制，且生长过程中会产生大量的有害气体。 二、离子束蚀刻技术的原理 离子束蚀刻技术是一种利用离子束轰击材料表面，使其发生化学反应或物理变化，从而实现微纳加工的技术。离子束蚀刻技术的原理是利用高能离子束轰击硅衬底表面，使其发生化学反应或物理变化，从而形成硅纳米线。离子束蚀刻技术具有高精度、高效率、无污染等优点，可以制备出直径和长度均匀的硅纳米线。 三、硅纳米线离子束蚀刻技术的方法
硅纳米线离子束蚀刻技术的方法主要包括以下几个步骤： 1. 制备硅衬底：选择高纯度的硅衬底，并进行表面处理，使其表面光滑、无杂质。 2. 离子束蚀刻：将硅衬底放入离子束蚀刻设备中，利用高能离子束轰击硅衬底表面，使其发生化学反应或物理变化，从而形成硅纳米线。 3. 后处理：将制备好的硅纳米线进行后处理，如清洗、干燥、热处理等，以提高其性能和稳定性。 四、硅纳米线离子束蚀刻技术的应用 硅纳米线离子束蚀刻技术在微电子学、光电子学、生物医学等领域有着广泛的应用。其中，微电子学领域是硅纳米线离子束蚀刻技术的主要应用领域之一。硅纳米线可以用于制备场效应晶体管、太阳能电池、传感器等微电子器件。离子束蚀刻技术可以制备出直径和长度均匀的硅纳米线，从而提高微电子器件的性能和稳定性。 硅纳米线还可以用于光电子学领域。硅纳米线具有很好的光学性能，可以用于制备光电器件，如光电探测器、光电调制器等。离子束蚀刻技术可以制备出高质量的硅纳米线，从而提高光电器件的性能和稳定性。
高效硅纳米线太阳能电池的研究与应用 随着社会的不断进步和科技的发展，环境保护与节能减排已成为全球人的普遍 关注。太阳能作为一种可再生、清洁、无污染的能源，正越来越受到人们的青睐。在太阳能电池中，硅材料是目前使用最广泛的材料之一。而硅纳米线太阳能电池以其高效率、低成本、易制备等优点，成为了当前研究的一个热点，也被广泛应用于实际生产中。 一、硅纳米线太阳能电池的原理 硅纳米线太阳能电池是基于纳米材料的太阳电池，在太阳能转换方面具有较高 的能量转换效率。硅纳米线太阳能电池采用硅纳米线作为光吸收介质，直接转换光能为电能。硅纳米线具有较大的表面积，使得光吸收能力更强，同时，纳米线之间的微小空间也提高了光有机率分离出电子和空穴的可能性，从而提高了太阳能电池的转换效率。硅纳米线太阳能电池的结构一般为p-n结。通过在硅晶体表面喷射金 属催化剂，将气相沉积制备的纳米线生长在硅基底上。纳米线的顶部涂上n型半导体（如氧化锌或氧化钛），形成p-n结，再用透明的导电玻璃或金属电极作为接触 电极，制成硅纳米线太阳能电池。 在太阳光的照射下，半导体p-n结中吸收到光子能量，激发出电子-空穴对。由于p-n结的存在，使得产生的电子向n型半导体移动，空穴向p型半导体移动，从 而产生电流。不同于普通硅太阳能电池需要大面积的硅片才能达到较高的电流，硅纳米线太阳能电池通过该结构将能量转换效率大大提高。 二、硅纳米线太阳能电池技术的研究进展 硅纳米线太阳能电池的研究始于近二十年前。早期的研究工作主要集中在硅纳 米线制备工艺的探索。由于杂化化学气相沉积（HWCVD）技术操作简单、成本低，如今已成为硅纳米线制备的主流方法。同时，随着测量技术的发展，对硅纳米线太阳电池的性能进行了更为深入的研究。研究人员通过优化纳米线的形态、表面涂覆
半导体纳米线光电子器件制备与特性 研究共3篇 半导体纳米线光电子器件制备与特性研究1 半导体纳米线光电子器件制备与特性研究 随着现代科技的不断发展，人们对电子器件的研究与应用需求越来越高。半导体纳米线光电子器件具有体积小、能耗低、性能优异等特点，因而备受关注。本文主要介绍半导体纳米线光电子器件的制备方法、特性研究及相关应用。 首先，我们需要了解半导体纳米线的制备方法。传统的制备方法主要包括化学气相沉积、分子束外延、气溶胶法等。新型纳米材料合成方法如水热法、微波法、杂化热化学气相沉积法等也正在发展中。其中，化学气相沉积法是最常用的制备方法之一。它通过热分解气体协同催化剂刻蚀晶体表面原子，使其向外生长形成纳米线。使用不同的沉积条件、催化剂以及衬底等材料可以调控纳米线的形貌、尺寸和电学性质。 其次，半导体纳米线光电子器件具有许多优异的特性，其中包括：高度可控的器件结构、高灵敏度、快速响应速度及强大的光学性能等。大量的实验研究表明，半导体纳米线作为光电子器件的灵敏元件，对可见光、紫外光及红外光等不同波长的光线都能够有良好的响应。在应用上，半导体纳米线光电子器件可以用于光传感和光探测等领域。
最后，让我们了解一下半导体纳米线光电子器件在实际应用中的表现。据统计，半导体纳米线光电子器件被广泛应用于新型的太阳能电池、高效光电探测器、生物传感器以及化学气体传感器中。在太阳能电池领域中，半导体纳米线作为纳米材料，具有优异的光吸收性能和电荷传输性能，因而备受欢迎。同时，半导体纳米线光电子器件还被广泛应用于高效、灵敏的生物传感器和化学气体传感器中，可以实现对生物、化学物质的快速检测和准确测量。 综上所述，半导体纳米线光电子器件具有制备方法简便、性能优良、应用广泛等特点。它的研究和应用将推动光电子技术的发展并改变现有的光电子器件应用格局 半导体纳米线光电子器件是一种应用广泛、具有优良特性的新型光电子材料。通过协同催化剂刻蚀晶体表面原子，纳米线可以方便地制备出来，并可以通过不同的沉积条件、催化剂以及衬底等材料进行调控。这种材料在光电子器件中具有高灵敏度、快速响应速度及强大的光学性能等优点，被广泛应用于太阳能电池、光电探测器、生物传感器以及化学气体传感器中。随着对其性能的深入研究和应用场景的扩大，相信半导体纳米线光电子器件的应用前景将会越来越广阔 半导体纳米线光电子器件制备与特性研究2 半导体纳米线光电子器件制备与特性研究 随着现代电子技术的发展和应用，半导体纳米线技术成为了当前研究的热点之一。半导体纳米线具有优异的光电性能和结构可控性，从而被广泛应用于光电子器件的制备。本文旨在对半
金属纳米颗粒修饰硅纳米线的生物应用的开题报告 1. 研究背景 纳米技术在当前生物医学领域得到了广泛的应用，其中，通过将纳 米材料与生物分子相结合，可以产生一系列生物学效应，比如细胞杀伤，抗菌，药物传递等等。在这些应用中，硅纳米线（silicon nanowires，SiNWs）由于其高度生物相容性和大规模制备的优势，越来越被广泛应用于细胞和组织的检测和诊断中。同时，金属纳米颗粒因其特殊的光电性、化学性和生物相容性，被广泛应用于生物成像、药物运输、肿瘤治疗等 领域。因此，将金属纳米颗粒修饰在硅纳米线表面，可以利用其复合材 料的生物学效应，进一步提高其生物技术性能，从而在生物诊断和治疗 中有着广泛的应用前景。 2. 研究目的 本研究旨在探究金属纳米颗粒修饰硅纳米线的生物应用，包括生物 成像和生物传感。具体目的如下： 1) 制备金属纳米颗粒修饰的硅纳米线材料； 2) 探究金属纳米颗粒修饰对硅纳米线在生物材料中的表面性质的影响、对生物体的毒性和生物相容性的影响； 3) 研究金属纳米颗粒修饰硅纳米线在生物成像和生物传感中的应用。 3. 研究方法 本研究采用一系列化学合成方法来制备金属纳米颗粒修饰的硅纳米 线材料，并利用扫描电镜（SEM）、透射电镜（TEM）、X射线光电子能谱（XPS）等表面分析技术研究不同材料的表面性质。同时，还将使用细胞毒性测试、生物相容性测试和体内毒性测试等方法来评估生物材料的 安全性和生物相容性。最后，利用光学成像技术和电化学技术来评估金 属纳米颗粒修饰硅纳米线在生物成像和生物传感中的应用前景。
4. 研究意义 本研究的主要意义在于探索金属纳米颗粒修饰硅纳米线的生物应用，为生物诊断和治疗提供了新的选择。与传统生物材料相比，金属纳米颗 粒修饰的硅纳米线具有更高的生物技术性能和更广泛的应用前景。同时，本研究的成果也将进一步加深人们对该领域中的纳米材料和生物学交叉 应用的认识和理解。
纳米材料的制备及其在新能源领域中的应用 随着科技的飞速发展和资源的不断枯竭，寻找新型的清洁能源 已经成为人类面临的重要问题。纳米技术的发展给新能源领域带 来了一片新的希望。纳米材料具有高比表面积、独特的物理化学 性质和良好的稳定性等优点，因此在能源转换和存储、环境污染 治理、光电器件等领域中都有着广泛的应用。本文将重点介绍纳 米材料的制备方法以及其在新能源领域中的应用。 一、纳米材料的制备方法 1. 溶液法制备纳米材料 溶液法制备纳米材料是一种简单、方便的方法。其主要过程为 在溶液中加入反应原料，然后通过控制温度、浓度、pH值等条件，在反应过程中使粒子逐渐生长，形成纳米尺寸的颗粒。常见的方 法包括溶液沉淀法、溶胶-凝胶法、微乳液法等。 溶液法制备纳米材料优点是反应条件温和，得到的产物中含量 很高的单一纳米材料，可以通过调整反应条件来控制纳米粒子的 大小和形状。但缺点是有些纳米材料制备需要使用有害的有机溶剂，而且需要严格控制反应条件，操作技术要求较高。 2. 物理法制备纳米材料
物理法制备纳米材料的方法较多，常见的有磁控溅射法、等离 子喷雾法、惰性气体凝聚法等。这些方法利用溅射、蒸发和凝聚 等物理过程，通过在特定的温度、压力和气氛下进行，使原子或 分子逐渐聚集成为纳米颗粒。 物理法制备纳米材料的优点是不需要使用有机溶剂等有害物品，并且制备过程控制简单，易于实现工业化生产。但缺点是方法成 本较高，对操作环境和设备要求较为严格。 二、纳米材料在新能源领域中的应用 1. 光催化材料 光催化材料是一种利用纳米材料催化光反应，将光能转换为化 学能的材料。光催化材料具有卓越的光催化活性、高稳定性和良 好的可重复性，因此被广泛应用于新能源领域中。例如，纳米二 氧化钛、氮掺杂氧化钛等材料可以用来制备光阳极，可以用于光 电转换器件的制备。 2. 锂离子电池材料 纳米材料在锂离子电池材料中具有显著的优势，可以提高电池 的电化学性质和储存容量。例如，在正极材料方面，锂离子电池 可以采用锂离子掺杂的纳米材料，如锰氧化物或钛酸锂。而在负 极材料方面，碳纳米管等纳米材料可以有效提高锂离子电池的放 电性能。
纳米电子技术的工作原理 纳米电子技术的工作原理 纳米电子技术是指利用尺寸小于100纳米的电子器件和材料的电子技术。它源于20世纪90年代的物理学和化学学科交叉，是在半导体、纳米结构、纳米材料和生物学等许多领域中不断发展的。它的基础是量子力学和电子输运理论，通过利用材料的各种量子效应来帮助实现电子器件的更高效、更小、更强大的功能，与传统的微电子技术不同，它可以克服微电子技术所遇到的物理局限。 一. 纳米电子技术的基本原理 1. 量子力学 在量子力学的框架下，计算机模拟是构建纳米电子器件的关键方法。由于纳米尺度具有量子特性(如量子隧穿、电子波分立性)，特别是当距离小于材料的费米波长时，量子效应会成为一种主要的电子输运机制。占据位于亚-或纳米尺度的半导体结构将会表现出非线性的光学特性和电学特性，这种非线性特性只能用量子力学来解释。 2. 硅纳米线 硅纳米线是纳米电子学从理论到实践的一个成果，是一种 0.1～100纳米直径的高质量单晶硅材料。硅纳米线的制备方法可以由物理或化学的方法进行制备，在实际生产过程中，可以
根据不同的应用需求进行属性和形状的控制。硅纳米线可以制作成FET电子器件，在这种器件上，通过对于电荷分布的调控，可以实现不同的电流响应。这种电流响应具有极高的精度和稳定性，而且还可以应用于各种类型的电子元器件中。 3. 量子阱 量子阱是一种电子能够在其中被“捕获”的纳米尺度的区域，它可以实现高速度的电子和光的输送，并且能够在光学器件和电子器件中实现应用。量子阱是由各种材料构成的多层结构，这些材料的能带结构必须合理地调整才能有效、稳定地利用量子效应。利用还原电子的能量，可以获得微弱的电流，这种微弱的电流可以加速并放大电子信号，从而实现高速的数据传输。 二. 纳米电子技术的应用 纳米电子技术已经在多个领域得到应用，包括： 1. 生物医学 纳米电子技术可以制作出高灵敏度的生物传感器和微机械化的手术机器人。通过微型化的器件，可以将容易患上乳腺癌和子宫颈癌等重要的疾病赋予抗癌药物，实现更加精准的治疗。 2. 信息技术 通过纳米电子技术为发展信息技术提供了一种可能。利用纳米器件实现半导体量子点存储，可以有效加强存储的可靠性，提
无电金属沉积法硅纳米线阵列的制备研究 吴军;杨文彬;何方方;周元林;董发勤 【摘要】采用无电金属沉积法在硅衬底上制备出了大面积规整的硅纳米线阵列,并对其形貌控制的影响因素和形成杌理进行了研究.用扫描电子显微镜(SEM)、X射线衍射仪(XRD)对硅纳米线阵列和相应银枝晶的形貌和结构进行了表征.结果表明,硅纳米线阵列的形貌受水热体系中溶液配比、温度和时间的影响,在温度为50℃、HF 和AgNO3浓度分别为4.6和0.02mol/L的条件下,容易得到大面积排列规整的硅纳米线阵列,并且硅纳米线的长度为30~50μm,直径为200nm左右.无电金属沉积法为硅纳米线及其阵列的制备提供了一种设备简单、条件温和的制备方法.%Large area regular silicon nanowire arrays (SiNWs) were prepared on silicon substrate by electroless metal deposition mrthod under hydrothermal conditions. Mechanism and effects of moephology, control of SiNWs were studied. Morphologies and structures of SiNWs and Ag dendritic crystal were characterized by scanning eleetron microscopy (SEM) and X ray diffraction (XRD). The results showed that morphology of SiNWs could be influenced by solution ratio,temperature and reacting time of hydrothermal system. Large area SiNWs,which the length is 30-50 m and the diameter is about 200nut,can be obtained on condition that temperature is 50C,and concentrations of HF and AgNO3 arc 4. 6 and 0, 02mol/I., respectively. The electroless metal deposition method is a hind of simple,moderate technology for preparation of silicon nanowires and SiNWs.
