嵩阳西施（登封）煤业有限公司通风能力核定报告
嵩阳西施（登封）煤业有限公司
二Ο一四年三月
目录
1概述 (00)
1.1 核定工作的简要过程 (00)
1.2 核定依据的主要法律、法规、规范和技术标准 (00)
1.3 最终确定的煤矿核定通风能力 (11)
2矿井基本概况 (11)
2.1 井田概况 (11)
2.2 矿井安全生产现状 (22)
2.2.1 生产概况 (22)
2.2.2 安全生产条件 (33)
2.3 通风系统情况 (66)
3煤矿需要风量计算 (99)
3.1 矿井需要风量的计算原则 (99)
3.2 矿井需要风量计算方法 (99)
3.3 采煤工作面（包括备用工作面）实际需要风量的计算 .. 1010
3.4 掘进工作面实际需要风量的计算 (1515)
3.5 硐室实际需要风量的计算 (1919)
3.6 其它用风巷道实际需要风量的计算错误!未定义书签。错误!未定义书签。
3.7 矿井总需风量的确定 (2121)
4矿井通风能力计算 (2121)
4.1 计算公式 (2121)
4.2 单个采煤工作面年产量计算 (2121)
4.3 单个掘进工作面年产量计算 (2222)
5矿井通风能力验证 (2323)
5.1 矿井通风动力验证 (2323)
5.2 矿井通风网络能力验证 (2323)
5.3 矿井用风地点有效风量验证 (2424)
5.4 矿井稀释瓦斯能力验证 (2424)
6煤矿通风能力核定结果 (2424)
7结论 (2424)
1概述
1.1核定工作的简要过程
根据中华人民共和国安全生产行业标准AQ1056-2008《煤矿通风能力核定标准》及《煤矿安全规程》（2011版）第104条“矿井每年安排采掘作业计划时必须核定矿井生产和通风能力，必须按实际供风量核定矿井产量，严禁超通风能力生产”的要求，落实“以风定产”的煤矿瓦斯治理措施，加强煤矿通风管理，指导煤矿科学组织生产，规范煤矿生产行为，有效促进煤矿提高通风装备水平，改善安全生产条件，西施煤矿于2013年3月15日—2013年3月20日对通风能力进行了核定。
矿井成立了核定小组，核定人员针对矿井的实际情况，逐项收集资料，填写现场情况表，分析现场存在的问题，根据收集的资料进行归纳整理，按《煤矿通风能力核定标准》的要求编写了本报告。
1.2核定依据的主要法律、法规、规范和技术标准
1)《煤矿安全规程》（2011版）；
2)中华人民共和国安全生产行业标准AQ1056-2008《煤矿通风能力核定标准》；
3)中华人民共和国安全生产行业标准AQ1028-2006《煤矿井工开采通风技术条件》；
4)《煤炭工业矿井设计规范》(GB50215-2005)；
5)矿井有关监测检验报告;
6)《煤矿生产能力核定与管理指南》;
7)MT/T440-2008《矿井通风阻力测定方法》；
8)《煤炭法》、《矿产资源法》、《安全生产法》、《矿山安全法》等有关法律、法规。
1.3最终确定的煤矿核定通风能力
根据国家煤矿通风能力核定的有关规定，结合矿井有关资料，西施煤矿通风能力核定为17万t/a。
2矿井基本概况
西施煤矿位于河南省登封市大冶镇西施村，于2010年11月依据河南省煤炭铝土矿资源整合领导小组办公室“豫资源整合办[2005]11号”文批准成立的一座资源整合矿井。矿区地理座标：东经13°12′40″，北纬34°25′45″，西北距登封市34公里，距郑州50公里，槐树坪至下庄河公路从矿区南约3km 处通过，交通十分便利。见图2-1。主采二1煤层，可采储量177万t，年设计生产能力15万t/a，服务年限9.1a。
2.1井田概况
西施煤矿整合后新的矿区范围由以下14个拐点坐标圈成，见表2-1。井田形状为一个矩形，走向0.35~1.38km，倾斜度0.21~0.69km，井田面积0.6569km2。主采二1煤层为三软煤层，开采标高为+120m以上、+180m以下煤炭资源。
本矿区位于华北地台区、西南部，属二级结构单元~华北中断土坳和嵩箕中台隆的交界部位。全区为简单的单斜构造，地层走向85°～265°,倾向355°，倾角12°～22°，矿区发育有几条走向东西、北西的断层通过。属构造简单类型。
图2-1 西施煤矿交通位置图
表2-1 西施煤矿有限责任公司矿区范围拐点坐标一览表
本区含煤地层为石炭二迭系，含煤地层总厚约200m，含5个煤层，煤层总厚12.7m，含煤系数6.35%。可采煤层主要为二1煤层。
主采二1煤层。二1煤层位于二迭系下统山西组下部，为本矿开采对象，煤厚11.70~12.60m，平均煤厚12.20m，倾角18～26°，煤层稳定，结构简单，不含夹矸。顶板一般为大占砂岩，底板为深灰色泥质岩。矿山范围内，二1煤层埋深>20m，展布标高+300～－80m。二1煤呈黑色、多粉末状，结构简单，组织疏松，强度低易污手。其视密度为1.37t/m3。经测定分析：二1煤层原煤灰分（A d）18.57%、硫分（St d）0.21%、水分（M ad）0.69%、挥发分（V daf）12.72%、恒容高位发热量（Q gr.V.ad）27.43MJ/kg。为低灰、特低硫、中高发热量的贫煤，是良好的民用与工业用煤。
二1煤层自然发火倾向性自燃等级为Ⅲ类，属于不易自燃煤层，二1煤煤尘具有爆炸危险性。
设计正常涌水量60m3/h，最大涌水量90m3/h，目前，实际涌水量不到20m3/h。
2.2矿井安全生产现状
2.2.1生产概况
西施煤矿年设计生产能力15万t/a，服务年限9.1a。现矿井处于隐患整改状态。
矿井采用立井单水平下山开拓方式。其中：主立井井口标高＋289m，井底标高＋17.9m，垂深145m，直径4.0m，净断面12.56m2，内装一对1.0t箕斗，其担负全矿提升和进风任务；副井井口标高＋290m，垂深112m，直径2.8m净断面56.15m2，装备一个1.0t非标准罐笼配平衡锤，担负全矿进风、运人和卸料任务；回风立井井口标高＋283m、井底标高＋193m，垂深90m，直径2.6m，净断面5.13m2，担负全矿回风任务等。
井田划分为1个采区，即11采区。采煤方法为走向长壁后退式回采，全部垮落法管理顶板。目前，矿井共布置1个11051采煤工作面，如表2-2示。布置掘进工作面2个，包括2个煤巷掘进工作面11031上付巷工作面和11031下付巷工作面。煤巷掘进工作面11031上付巷工作面、11031下付巷工作面特征如表2-3、2-4示。
表2-2 11051煤工作面特征表
2.2.2安全生产条件
1)供电系统
矿井工业场地内有地面变电所一座，其中，10KV电源两回路均来自新兴沟开关站。井下建设有中央变电所。均实现了双回路供电。
2)运输系统
煤炭经采煤工作面溜槽进入下付巷装入运输胶带，经集中运输胶带，进入主井煤仓，经主立井箕斗提至地面。矸石经掘进工作面运到主皮带下山运输胶带，经主立井箕斗提至地面经地面，经螺旋筛进行煤矸分离，人工将矸石拣出运到矸石山。
3)排水系统
中央泵房现有3台D85-45×9型离心式水泵，额定排水量为85 m3/h，扬程为225m，1台工作，1台备用，1台检修。排水高度156m，排水管路经中央泵房管子巷沿副井井筒敷设2趟至地面，排水管直径为133mm，水仓实际容量为1020m3。下山泵房现有3台D85-45×2离心式水泵，额定排水量为85 m3/h，扬程为90m，1台工作，1台备用，1台检修。排水管路经采区泵房管子巷沿轨道下山敷设2趟至中央水仓，排水管直径为79mm3。
4)提升体统
主立井井深145m，安装有一对1.0吨非标准箕斗，担负矿井主提升任务。副井垂深112m，担负全矿井人员升降、下放材料设备等辅助提升任务，兼作进风井。
5)矿井瓦斯管理。
（1）矿井按要求进行瓦斯和二氧化碳涌出量鉴定工作，根据瓦斯等级鉴定严格执行瓦斯检查、记录、汇报制度，三班都必须检查瓦斯和二氧化碳，所有采掘工作面，硐室，使用中的机电设备设置地点，有人作业的地点都应纳入检查范围。
（2）煤矿配足、配齐瓦斯检查、监测监控、测风、测尘仪器、仪表，现有高、中、低风表2套，秒表2只，确保检测数据准确无误。
（3）矿井瓦斯管理必须严格执行《煤矿安全规程》规定要求，对瓦斯涌出量结合矿井通风网络进行系统风量调节稀释抽排瓦斯，保障矿井通风能力满足安全生产的需要。
6)六大系统建设情况
⑴监测监控系统
矿井装配KJ95N安全监控系统，对井下各个作业地点进行24小时监控。传感器安装数量和安装地点符合《规程》要求，并公司进行联网，目前系统运行正常。
⑵人员定位系统
矿井新安装KJ211A人员定位系统，主机一备一用，容量99999人，运行正常。目前配备有人员定位卡500张，全员下井佩戴，系统具备位置监测、管理、存储、报警、显示、打印、查询功能。
⑶通讯联络系统
矿井安装SW—2000D型综合调度通讯系统，内部电话容量128门，矿主要领导办公室、各科室、地面重要场所配备有电话分机，井下硐室、工作地点都安装有矿用本安型自动按键电话机，调度室安装两部、井下安装一部外线电话，满足对内对外通讯联络。
⑷压风自救系统
地面安装两台G—110SCF型单螺杆空气压缩机，额定风量20m3/min，一备一用，沿主井铺设直径为108mm(厚度为5mm)的无缝钢管，支管为直径50mm（厚度为3.5mm）的无缝钢管。风压、风量满足矿井生产需要。
⑸供水施救系统
按照设计要求，地面设置有容量达400m3消防水池，井筒及采掘工作面各
个巷道均敷设有消防供水降尘管路，并每间隔50m安装一个防尘接头，能满足矿井防尘要求。井下主进风巷安装有全断面的降尘设施，运输下山每个转载点安装都有降尘喷头和降尘水幕，并有专职降尘工每天24小时值班，保证巷道内、转载点无煤尘飞扬，符合设计要求。
⑹紧急避险系统
目前紧急避险系统的设计工作已完成，巷道工程已经竣工，硐室内设备正在准备安装。
2.3通风系统情况
矿井通风为中央并列式机械抽出式通风方式，即副立井、主立井进风，回风立井回风。其中回风立井装配有FBCD—N014型对旋轴流式通风机2台，一台运转、一台备用。其适配电机（异步）额定功率均2×30kw、额定电压380V、额定电流42×2A、额定转速742rpm。根据2013年4月测风情况，当前风机运行工况为：风叶角度39/42°，风机风量1615m3/min左右，水柱计读数1080mmH2O。如表2-5示。
表2-5 矿井通风和通风机参数
采掘工作面均实行独立通风系统，局部通风机均实行了双三专供电。采煤工作面采用全负压通风方法、“U”型通风，掘进工作面采用局部通风机压入式通风方法（通常以FBDY-NO5.6 2×11kw局部通风机做动力、用Φ600mm风筒导风）。
主要采煤工作面11采区11051工作面通风路线为：主副井→皮带下山→11051下付巷→11051上付巷→回风下山→风井。
11051主采工作面回风流中最大瓦斯浓度为0.1％，平均瓦斯浓度为0.06％。
采掘工作面通风瓦斯情况如表2-6、2-7示。
表2-6 采煤工作面通风瓦斯情况
表2-7 掘进巷道通风情况
通风系统详见通风系统图，如图2-2示。
三、矿井瓦斯等级鉴定
矿井自2011年来，矿井瓦斯等级鉴定为低瓦斯矿井，瓦斯绝对涌出量5.74m3/min，瓦斯相对涌出量1.48m3/t。
图2-2 西施煤矿通风系统图
3煤矿需要风量计算
矿井具有完整独立的通风、防尘、防灭火、瓦斯抽放系统及安全监测系统，通风系统合理、通风设施齐全等。具备AQ1056-2008《煤矿通风能力核定标准》规定的核定通风系统能力的必备条件。
根据AQ1056-2008《煤矿通风能力核定标准》，采用方法二由里向外核算法进行核算。
目前，该矿主要用风地点有：
1个采煤工作面（11051工作面）；2个掘进工作面（2个煤巷掘面11031上付巷和11031下付巷；1个独立配风硐室（下山泵房）；无其他井巷用风地点。
3.1矿井需要风量的计算原则
矿井需要风量的计算原则为：无论矿井或采区的供风量，均按该地区各个实际用风地点，按照风量计算依据，分别计算出各个用风地点的实际最大需风量，从而求出该地区的风量总和，再考虑一定的备用风量系数后，作为该地区的供风量，即由采、掘工作面、硐室和其它用风地点到各个采区最后得出全矿井总风量。
3.2矿井需要风量计算方法
矿井需要风量按各采掘工作面、硐室及其它用风巷道等用风地点分别进行计算，包括按规定配备的备用工作面需要风量，现有通风系统应保证各用风地点稳定可靠地供风。
Q rs≥(∑Q cf+∑Q hf+∑Q ur+∑Q sc+∑Q rl)×k aq…………… (3-1)
式中：Q rs——矿井需要风量，m3/min;
Q cf——采煤工作面实际需要风量，m3/min ；
Q hf——掘进工作面实际需要风量，m3/min；
Q ur——硐室实际需要风量，m3/min；
Q sc——备用工作面实际需要风量，m3/min；
Q rl——其他用风巷道实际需要风量，m3/min；
k aq ——矿井通风需风系数(抽出式取l.15～1.20。压入式取 1.25～
1.30)。该矿为抽出式通风，取k aq=1.18。
3.3采煤工作面（包括备用工作面）实际需要风量的计算
每个采煤工作面实际需要风量，应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。
（1）按气象条件计算
Q cf =60×70％×v cf×S cf×k ch×k cl……………………………(3-2)
式中：v cf——采煤工作面的风速，按采煤工作面进风流的温度，按表3-1选取；根据矿方提供的2013年4月份通风系统图、矿井测风记录
等资料，井下测风点温度11051工作面18℃,，故均取v cf=1m/s。
S cf——采煤工作面的平均有效断面积，按最大和最小控顶有效断面的平均值计算；根据采煤工作面作业规程，11051工作面采高平均
2.0m，最大和最小控顶距分别为2.4m、
3.4m。
所以，
11051工作面：S cf =(2.4+3.4)/2×2.0=5.8(㎡)。
k ch——采煤工作面采高调整系数，具体取值见表3-2；11051工作面取
1.0。
k cl——采煤工作面长度调整系数，具体取值见表3-3；11051工作面长
度80m，取k cl=1.0。
70％——有效通风断面系数；
60——为单位换算产生的系数。
故，
11051工作面：Q cf =60×0.7×1×5.8×1.0×1.1=267.96m3/min；表3-1 采煤工作面进风流气温与对应风速
表3-2 k ch—采煤工作面采高调整系数
表3-3 k cl—采煤工作面长度调整系数
（2）按照瓦斯涌出量计算
Q cf=100×q cg×k cg………………………………………(3-3)
式中：q cg——采煤工作面回风巷风流中平均绝对瓦斯涌出量，m3/min。抽放矿井的瓦斯涌出量，应扣除瓦斯抽放量进行计算；
k cg——采煤工作面瓦斯涌出不均匀的备用风量系数,正常生产时连续观测1个月，日最大绝对瓦斯涌出量和月平均日绝对瓦斯涌出
量的比值；
100——按采煤工作面回风流中瓦斯的浓度不应超过1％的换算系数。
根据2013年4月份西施煤矿瓦斯检查日报表，当月11051工作面回风流中最大瓦斯浓度为0.1％，平均瓦斯浓度为0.06％；又根据瓦斯检查日报表同时提供的当月的通风系统图，11051工作面回风549m3/min。故
11051工作面：q cg=0.1％×520=0.55m3/min
采煤工作面瓦斯涌出不均匀的备用风量系数为
11051工作面：k cg=0.1％/0.06％=1.7
所以，
11051工作面：Q cf=100×q cg×k cg=100×0.55×1.7=94m3/min
（3）按照二氧化碳涌出量计算
Q cf=67×q cc×k cc…………………………………………(3-4)
式中：q cc——采煤工作面回风巷风流中平均绝对二氧化碳涌出量，m3/min；
k cc——采煤工作面二氧化碳涌出不均匀的备用风量系数，正常生产时连续观测1个月，日最大绝对二氧化碳涌出量和月平均日绝对二
氧化碳涌出量的比值；
67—按采煤工作面回风流中二氧化碳的浓度不应超过1.5％的换算系数。
根据2013年4月份西施煤矿瓦斯检查日报表和通风系统图显示，当月井下测风地点回风流中二氧化碳浓度平均为0.02％，井下作业地点的最大二氧化碳
浓度不超过0.03％。因此，二氧化碳涌出不均匀的备用风量系数取1.5。
则，
11051工作面：Q cf=67×q cc×k cc = 67×549×0.03％×1.5 =16.6m3/min （4）按工作人员数量验算
Q cf≥4N cf…………………………………………………(3-6)
式中：N cf——采煤工作面同时工作的最多人数，人；依据作业规程，11051工作面50人；
4——每人需风量，m3/min。
11051工作面：Q cf≥4N cf=4×50=200m3/min
综合上述计算结果，
11051工作面：Q cf=200 m3/min，但根据上级规定采煤工作面风量不能低于400m3/min，所以11051工作面最低风量取400m3/min。
（5）按风速进行验算
a)验算最小风量
Q cf≥60×0.25S cb ………………………………………(3-7)
S cb =l cb×h cf×70% ………………………………………(3-8)
b)验算最大风量
Q cf≤60×4.0S cs ………………………………………(3-9)
S cs=l cs×h cf×70% ………………………………………(3-10)
式中：S cb—采煤工作面最大控顶距有效断面积，㎡；
l cb—采煤工作面最大控顶距，m；两采面均为3.4m；
h cf—采煤工作面实际采高，m；11051工作面2.5m；
S cb—采煤工作面最小控顶距有效断面积，㎡；
l cs—采煤工作面最小控顶距，m ；两采面均为2.4 m；
0.25—采煤工作面允许的最小风速，m/s；
70%—有效通风断面系数；
4.0—采煤工作面允许的最大风速，m/s。
因此，验算最小风量
11051工作面：Q cf≥60×0.25S cb=60×0.25×3.4×2.0×70%=71.4 m3/min。Q cf=400 m3/min符合要求。
验算最大风量
11051工作面：Q cf≤60×4.0S cs=60×4.0×2.4×2.0×70%=806.4m3/min。Q cf=400m3/min符合要求。
通过以上的风量计算及验算结果，选取最大的风量11051工作面Q cf
=400m3/min 能够满足工作面安全生产需要，工作面环境发生变化时,通风
科要随时调节风量，根据实际瓦斯涌出量和工作面工人工作的最适宜环境
随时进行风量调节。
（7）根据2013年4月西施煤矿矿井下测风情况，采煤工作面实际进风量为11051工作面549m3/min，该风量均满足步骤（6）的要求。
（8）验算风量是否满足回风巷瓦斯浓度不超过1％的要求。
根据上述第（2）步骤，可知：
11051工作面回风巷最大瓦斯浓度为0.10％，回风量549m3/min ，故回风巷最大绝对瓦斯涌出量为0.1×549=0.55m3/min 。故回风巷瓦斯浓度不超过1％时的要求最小需风量为0.55/0.01=55<400m3/min，风量满足要求。
综合上述，生产的采煤工作面实际需要风量
∑Q cf=400m3/min。
（9）备用工作面风量取值
备用工作面实际需要风量，应满足瓦斯、二氧化碳、气象条件等规定计算的风量，且最少不应低于采煤工作面实际需要风量的50％。11031准备工作面与11051工作面相邻，煤层赋存条件和开采条件相近，采煤方法相同，故11031准备工作面实际需要风量取11051工作面风量的50％。所以，11031准备工作面Q sc = Q cf×50％=400×50％= 200m3/min。
3.4掘进工作面实际需要风量的计算
每个掘进工作面实际需要风量，应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量以及局部通风机实际吸风量等规定分别进行计算，然后取其中最大值。
（1）按照瓦斯涌出量计算
Q hf=100×q hg×k hg………………………………………(3-11)
式中：q hg——掘进工作面回风流中平均绝对瓦斯涌出量，m3／min。抽放矿井的瓦斯涌出量，应扣除瓦斯抽放量进行计算。
k hg——掘进工作面瓦斯涌出不均匀的备用风量系数，正常生产时连续观测1个月，日最大绝对瓦斯涌出量和月平均日绝对瓦斯涌出量的
比值。
100—按掘进工作面回风流中瓦斯的浓度不应超过1％的换算系数。
根据西施煤矿瓦斯检查日报表， 11031上付巷工作面回风流最大瓦斯浓度为0.05％，平均瓦斯浓度为0.02％；11031下付巷工作面回风流最大瓦斯浓度为0.05％，平均瓦斯浓度为0.03％。又根据当月的矿井测风报表和通风系统图，11031上付巷工作面回风192 m3/min，11031下付巷工作面回风180 m3/min。故
工作面日最大绝对瓦斯涌出量为
11031上付巷：0.05％×221≈0.11m3/min
11031下付巷：0.05％×308≈0.15m3/min
日平均绝对瓦斯涌出量为
11031上付巷：0.02％×221≈0.04m3/min
11031下付巷：0.03％×308≈0.09m3/min
掘进工作面瓦斯涌出不均匀的备用风量系数
11031上付巷：k hg=0.108/0.04≈2
11031下付巷：k hg=0.09/0.05≈1.8
所以，掘进工作面需风量
11031上付巷：Q hf=100×q hg×k hg=100×0.04×2= 8m3/min
11031下付巷：Q hf=100×q hg×k hg=100×0.05×1.80=9m3/min
（2）按照二氧化碳涌出量计算
Q hf=67×q hc×k hc…………………………………………(3-12)
式中：q hc——掘进工作面回风巷风流中平均绝对二氧化碳涌出量，m3／min。
k hc——掘进工作面二氧化碳涌出不均匀的备用风量系数，正常生产时连续观测1个月，日最大绝对二氧化碳涌出量和月平均日绝对二氧
化碳涌出量的比值。
67—按掘进工作面回风流中二氧化碳的浓度不应超过1.5％的换算系数。
根据西施煤矿瓦斯检查日报表和通风系统图显示，当月井下测风地点回风流中二氧化碳浓度平均为0.1％，井下作业地点的最大二氧化碳浓度不超过0.13％。因此，二氧化碳涌出不均匀的备用风量系数取1.3。
故，
附件 矿井通风能力核定报告编写大纲 一、报告格式 （一）报告编写的方法及要求 1.报告采用叙述式表达形式。报告内容包含六个部分： 第一部分矿井概况； 第二部分矿井需风量计算； 第三部分矿井通风能力计算； 第四部分矿井通风能力验证； 第五部分矿井通风能力核定结果； 第六部分结论、问题与建议。 2.报告结构合理、层次清楚、语句通顺、标点使用正确、无错别字。 3.报告中各公式、插图、附表按章节分类编号，参数、数据要引用有据，报告内容中插图、附表、公式的编写应按统一规定。 4.报告内容中使用法定计量单位，各术语名称及符号要按照《煤矿通风能力核定标准》（AQ1056—2008）统一规范，术语名称、符号及参数选择前后要一致。 （二）报告编写的结构 1.标题层次 报告正文采用如下层次标题： （1）一级标题为报告中六大部分的标题，方正仿宋简体，三号，居中，加粗，并另起一页。示例格式如下：
第二部分矿井需风量计算 （2）二级标题，方正仿宋简体，小三号，加粗，无缩进，留出上下行间距为：段前0.5行，段后0.5行。示例格式如下： 一、通风系统能力核定依据 二、矿井需要风量核算 （3）三级标题，方正仿宋简体，四号，不加粗，无缩进。示例格式如下： 1、×××××××××××××× 2、×××××××××××××× 2.正文排版 （1）报告使用WPS或Word软件排版。正文字体为方正仿宋简体，字母、数字采用Times New Roman，四号，首行缩进2字符，段落行间距为28磅。上下页边距2.54厘米，左右页边距为3.17厘米，A4纸。 （2）正文中各符号的上标、下标必须标注清楚，用Times New Roman表示。 （3）正文中范围线应用“～”波浪线，如：工作面供风系数1.0～1.5等。 （4）一字线用于图、表及公式符号的连接短线，占一格，如：图3-1、表5-2、式1-2。 二字线用于公式后的式中符号解释，编写时占两格，如： 式中Qcf——采煤工作面实际需要风量，m3/min； Kcg——采煤工作面瓦斯涌出不均衡系数，取1.5。

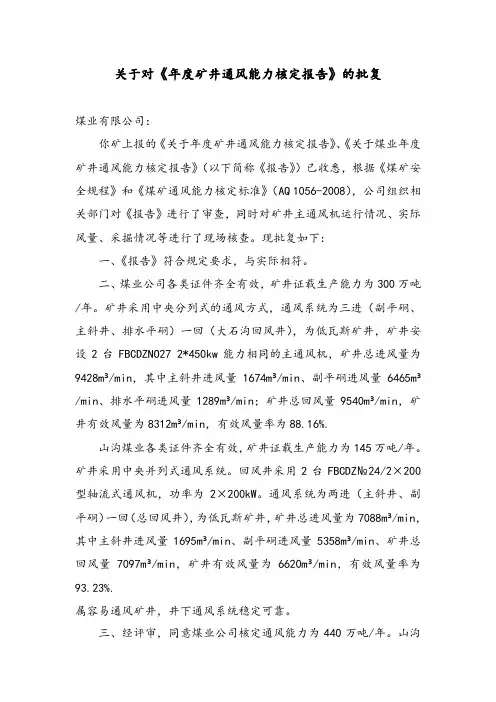

关于对《年度矿井通风能力核定报告》的批复 煤业有限公司： 你矿上报的《关于年度矿井通风能力核定报告》、《关于煤业年度矿井通风能力核定报告》（以下简称《报告》）已收悉，根据《煤矿安全规程》和《煤矿通风能力核定标准》（AQ 1056-2008），公司组织相关部门对《报告》进行了审查，同时对矿井主通风机运行情况、实际风量、采掘情况等进行了现场核查。现批复如下： 一、《报告》符合规定要求，与实际相符。 二、煤业公司各类证件齐全有效，矿井证载生产能力为300万吨/年。矿井采用中央分列式的通风方式，通风系统为三进（副平硐、主斜井、排水平硐）一回（大石沟回风井），为低瓦斯矿井，矿井安设2台FBCDZNO27 2*450kw能力相同的主通风机，矿井总进风量为9428m3/min，其中主斜井进风量1674m3/min、副平硐进风量6465m3/min、排水平硐进风量1289m3/min；矿井总回风量9540m3/min，矿井有效风量为8312m3/min，有效风量率为88.16%. 山沟煤业各类证件齐全有效，矿井证载生产能力为145万吨/年。矿井采用中央并列式通风系统。回风井采用2台FBCDZ№24/2×200型轴流式通风机，功率为2×200kW。通风系统为两进（主斜井、副平硐）一回（总回风井），为低瓦斯矿井，矿井总进风量为7088m3/min，其中主斜井进风量1695m3/min、副平硐进风量5358m3/min、矿井总回风量7097m3/min，矿井有效风量为6620m3/min，有效风量率为93.23%. 属容易通风矿井，井下通风系统稳定可靠。 三、经评审，同意煤业公司核定通风能力为440万吨/年。山沟
