焦度计常见故障维修
来源：苏州计量校准网电话：8 我要校准
焦度计是一种需要进行强制检定的工作计量器具。
它在眼镜配制过程中使用频繁，如果保养不及时，经常会出现各种故障，严重时还会造成其无法正常使用。下面笔者根据多年从事焦度计检定、维修工作的经验，介绍焦度计常见故障的成因及排除方法。
一、各种焦度计的主要特点焦度计分为目视式、投影式和自动数字显示式3种，其中目视式及投影式焦度计都是基于调焦成像原理（统称为手动调焦式），随着操作者掌握仪器的熟练程度及判断焦点的主观误差与最终所得数据可能有差异。手动调焦式焦度计的人为因素引入的读数误差较大，适用于测量单焦镜片。自动显示式焦度计是焦度计的换代产品，无需人为调焦，它是由光栅、坐标传感器以及与之相配的计算机等组成的测量-模拟系统，最终所得结果只与仪器误差有关。其测量速度快、没有主观判别误差，可稳定自动测量镜片和保存数据，可测量单焦、双光、渐进、棱镜、瞳距和瞳高。操作简单、易学易用，在眼镜行业得到了普遍应用。

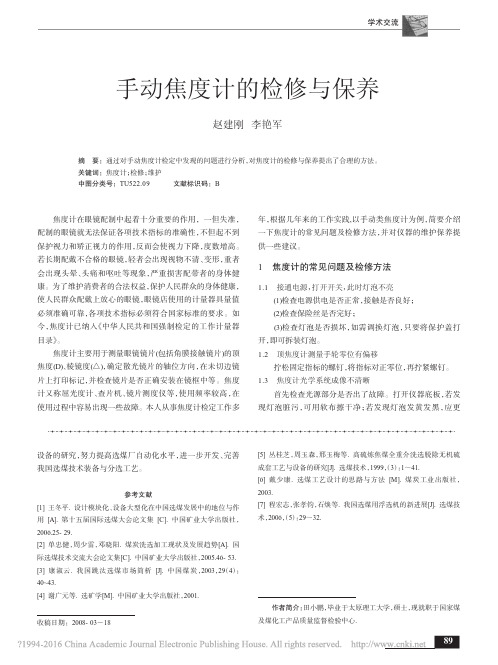

二、调焦式焦度计常见故障维修1.焦度计通电后灯泡不亮，无法使用检查电源供电是否正常、保险丝是否完好、灯泡是否损坏，然后根据具体情况维修即可。
2.测量零位偏移在检定工作中经常发现，当从目镜观察分划板至清晰时，调焦手轮的读数不能对准零位，这就出现了测量零位偏移。可拧松固定调焦手轮的螺丝，将读数对准零位，再拧紧螺丝。
3.分划板中心发生偏移国产目视式焦度计在使用一段时间后，经常会出现分划板中心偏移的现象。其主要原因是机械磨损导致零件之间产生间隙，或是机械零件加工过程中产生的偏差导致标志分划板在沿轴向移动时，出现不规则变化或周期性误差。若此项误差超过示值误差的允许范围，必须消除或减小此项误差，否则会影响焦度计棱镜度的正确读数。出现这种情况时，应根据仪器结构，反复仔细地调整，确保分划板中心完全居中后，拧紧目镜套筒处的定位螺丝。如果通过调整无法消除或减小此项误差，应及时更换相关零件。
4.焦度计读数手轮出现空程长期使用的焦度计其读数手轮会出现空程，从而影响读数。原因是读数手轮反复来回转动导致固定螺丝松动。出现这种情况时可松开固定螺丝，将手轮位置调整好后，再把手轮内外的螺丝拧紧即可消除。消除手轮空程误差的另一个办法是单向转动手轮，当手轮到位后继续用力旋转一下，然后回旋手轮看空程是否消失，如果还有空程再重复以上操作，直至空程完全消失后拧紧内外螺丝即可。
5.仪器示值误差的确定和调试当焦度计的所有部位调整完毕后，要根据JJG580-2005《焦度计》检定规程对各点的示值误差进行检定和调试。如果各点的示值误差是一个定值或接近于定值，
而且正好与其零位误差相等，就可以通过调零位来调试确定它的示值误差。如果各点的示值误差与其零位误差相差较大，则应该进行调试，即拧松固定螺丝，将调焦手轮的读数对准零位，再拧紧螺丝。如果调焦手轮移动已在极限位置无法完全校准零位，可松开屈光度测量手轮侧面的几个固定螺钉，使转动轴与刻度盘相分离，然后调整，使其零位误差为零，再固紧所松开的螺丝。零位误差校正后，重新检定示值误差。如果仪器示值误差呈周期性或不规则的变化，首先要检查是否操作不当，在排除此项因素后，再在机械零件中查找原因。方法是拆下零件并对其清洗后，逐一仔细检查每个部件，有损坏的进行更换，没有损坏的重新上油后安装，并调整好各部件之间的相互配合关系，重新检定后使用。
三、自动显示式焦度计常见故障维修虽然自动显示式焦度计测量准确度高、速度快、功能全，能够比较全面地测出镜片的各项参数，但操作者如果使用不当、不注意保养和维护仪器，仍会出现示值误差超差、显示不稳定、启动不正常等现象。
1.显示屏上出现“error”字样用户在开机之前应详细阅读焦度计的操作使用说明书，不要先将被测镜片放在镜片支座上，否则开机后显示屏上就会出现“error”字样。此时，只需关机并将镜片取下，再重新开机即可恢复正常。
2.测量数值误差大焦度计频繁使用一段时间后，都会出现镜片支座的磨损，致使支座不平整或倾斜，从而使焦度计测量的顶焦度数值误差偏大，甚至严重超差。若严重超差应与厂家等有关单位联系，更换新的镜片支座。
3.焦度计光学系统成像不清晰由于焦度计受环境的影响，使用一段时间后，灰尘慢慢进入光学系统，导致焦度计刚一开机未放上被测镜片，便出现球镜或柱镜度无法调整出零位的现象。解决这一问题的方法是清除灰尘和污垢，即取下镜片支座，用专备气鼓将光学元件表面的灰尘清除干净，装上镜片支座后开机。若成像还不清晰，有可能是准直光管物镜和读数系统的光学元件表面沾有灰尘、手印或者发霉。
可以用脱脂纱布沾上少许碳酸钙蒸馏水乳液，轻轻擦洗污垢和霉点处，然后用脱脂纱布擦干光学元件。
4.透镜光学中心的轴位标记与焦度计光轴的偏差超出标准范围任何一种焦度计在频繁使用一段时间后，其透镜度光学中心的轴位标记与焦度计光轴的偏差都会逐渐增大，甚至超出标准范围，导致焦度计顶焦度示值发生变化，影响配制眼镜的质量。出现这种现象的原因：一是因镜片支座受到磨损，造成支座凸缘高度降低或倾斜，导致顶焦度示值发生变化；二是操作仪器不当或是仪器受过强烈的震动或撞击，导致光学元件发生移位，透镜光轴的元件受到损坏，从而造成同轴中心的不对称。出现这一故障时应及时更换镜片支座或受损元件，并且该仪器应重新检定后再使用。
5.焦度计打点不成功或打点不清晰焦度计一般均采用三点式打点结构，长期使用部件之间会产生松动，造成镜片光学中心的轴位标记与焦度计光轴不同心，出现焦度计打点不成功或不清晰的现象。解决办法是反复适当地调整打点机构的限位螺丝，当光学中心的轴位标记与焦度计光轴同心时，拧紧固定螺丝进行检定。另外，全自动焦度计的打点机构一般采用万用笔，当万用笔的墨水用完时也会出现焦度计打点不成功或打点不清晰的现象，对此可将打点机构拆卸下来并往笔内注入
印油，也可以直接更换新的万用笔。
6.焦度计示值不稳（1）镜片支座磨损，偏离标准位置后，引起示值误差超差。自动显示式焦度计测量范围是（0～±25）m-1，分度值为0.01m-1，在镜片支座磨损后很容易使示值误差超差。对轻微磨损的镜片支座可以用该仪器出厂备用的防磨薄膜贴片，贴在镜片支座口上，严重磨损的镜片支座，可考虑更换镜片支座。（2）镜片支座下面的透镜有灰尘、玻璃碎渣等，会引起启动错误，无法测量，显示值不稳定，示值超差。启动错误和显示不稳定多数在进口焦度计中存在，示值超差一般在国产焦度计中有所反映。解决办法是将焦度计关机，取下镜片支座，用擦镜布擦去灰尘或杂物，装上镜片支座后开机检测。（3）检测使用焦度计时，室内光照过强，引起读数值不稳定、光学中心不易对准，检定点有超差现象。自动显示式焦度计要在无阳光直射的室内使用，室内的一般照明不会对焦度计产生影响，但是光照过强会影响焦度计的正常运作，会使焦度计不能满足检定规程要求。近几年眼镜行业使用的国产焦度计（如上海雄博LM-8、上海经联SJL-8、太原JD-2000等），在实际检定中就存在对室内强光的敏感反应，在弱光照明或无灯照下焦度计恢复正常使用，检定结果符合规程要求。
综上所述，焦度计出现各种故障的影响因素有时是多方面的，在实际检定中要排除各种可能因素，才能使焦度计恢复正常。
焦度计使用中应注意的几个问题
作者：管理员发布于：2012-01-17 02:12:41 文字：【大】【中】【小】
1.关于仪器摆放
不论是电脑焦度计还是手动焦度计，其作为精密的光学设备，在使用和操作
时要注意轻拿轻放，尽量避免过多的搬动。摆放焦度计的位置应避免阳光直射，
以免干扰焦度计显示顶焦度值的光波波长(绿色汞线λe=546.07nm)，致使其不
能正常工作。
2.关于仪器操作
当焦度计读数系统的光学元件表面上沾有灰尘、油污、手印时会导致光学系
统成像不清晰；在未放置镜片时，标志分划板十字线中心和目镜分划中心不重合；
由于转动轮的空程转动和偏心，造成机械零件之间的间隙并引起零位误差和示值
误差等，这些问题都是与使用者平时的不良操作和粗暴操作分不开的。
因此，使用焦度计的人员应养成良好的操作习惯，尽量杜绝对机械部件可能
造成伤害的过力操作和盲目操作，并注意日常的清洁与保养。这样，不论是几千
元的手动式焦度计还是上万元的电脑焦度计都能做到“益寿延年”。
3.仪器内部参数的设置
近年来，随着眼镜零售行业之间的竞争不断加剧，人们的品牌意识日益加强，
为了树立起良好的企业形象，赢得更多顾客和商机。很多眼镜店都购买了准确度
