CM9760-KBD
CM9760系统控制键盘
安装/操作手册
版本:C540M
目录
章节
1.0概述
1.1安全操作指南
2.0键盘功能简介
2.1键盘主要特点
2.2键盘
2.2.1液晶显示屏
2.2.2多用途功能键区
2.2.3数字键区
2.2.4用户自定义键区
2.2.5功能控制键区
2.2.6镜头控制键区
3.0键盘安装与设置
3.1键盘安装
3.2键盘设置
3.2.1进入设置状态
3.2.2离开设置状态
3.2.3修改设置密码
3.2.4修改用户定义码
3.2.5调整摇杆
3.2.6调整液晶显示屏的亮度
3.2.7设置通迅口波特率
3.2.8设置键盘继电器输出
3.2.9设置用户自定义键
3.2.10摄像机直接控制
3.2.10.1设置解码器
3.2.10.2键盘数据下载
3.2.11设置摄像机逻辑号码
3.2.11.1键盘之间下载数据
3.2.11.2在CM9760系统中下载数据3.2.12系统自动脱机设置
3.2.13选择主机
3.3测试模式
3.3.1测试LCD显示屏
3.3.2测试按键
3.3.3测试通讯口
3.3.4测试DIP开关
4.0操作说明
4.1简介
4.2概述
4.3登录
4.4退出
4.5选择监视器
4.6选择摄像机
4.7锁定摄像机
4.8多摄像机输入选择
4.8.1选择多摄像机输入
4.9云台控制
4.10摄像机越权操作
4.11摄像机锁定超越功能
5.0高级程序操作
5.1摄像机预置位设置
5.1.1激活预置位
5.1.2设置预置位
5.1.3删除预置位
5.2录像机控制
5.2.1使用PELCO报警控制单元控制录像机
5.2.2远程红外单元控制录像机
5.3继电器控制
5.3.1选择继电器控制单元
5.4宏命令
5.4.1执行宏命令
5.4.2停止宏命令
5.4.3重新执行宏命令
5.4.4查询宏命令
5.4.5删除宏命令
5.4.6设置临时宏命令
5.5视频丢失
5.6时间/日期设置
5.7摄像机顺序切换
6.0报警
6.1布防
6.2撤防
6.3查询报警状态
6.4报警重置
6.5报警(激活状态)重置
附录:
(见后)
0概述
1安全操作指南
在安装前,请注意下列事项:
1.安装/维修必须由PELCO指定工作人员执行.
2.标有NEMA型号:3,3R,35,4,4X,6或6P的防护罩为室内/室外应用型除此之外的防
护罩不允许在雨天/尘土暴露的环境中使用.
3.用户只能使用PELCO指定的部件进行维修替换.
4.用户在维修/替换电子零件后,需在地线和设备外壳之间接一个电阻.
请注意以下标记:
此标记为设备中有危险电压会忸导致电击
此标记为设备中有重要操作维修的文字说明
用户请在安装/操作前仔细阅读此手册
2.0键盘简介
CM9760键盘作为CM9760系统中的一部分,可实现摄像机选择和CM9760系统的各种控制功能.
用户可使用CM9760键盘进行编程,定义/执行宏命令,这一功能大大提高了CM9760系统的使用效率.
CM9760键盘中的许多按键可被附予多种控制功能,方便操作员进行操作.
1键盘主要特性
图标功能设计,界面支好
选择摄像机输入与监视器输出
控制云台
控制前端继电器输出
控制外接设备,例如:录像机,视频打印机,视频存储器与多画面分割器
宏命令选择
报警布防/撤防
定义/执行云台和镜头的预置位(云台/镜头设备需带预置位功能)
在CM9760系统中上载/下载键盘的设置数据
2.2键盘
请参看图1:
1液晶显示屏(LCD) 4用户自定义键
2多用途功能键5功能控制键
3数字键盘区6镜头控制键
图例一CM9760-KBD键盘
2.2.1液晶显示屏
显示屏为4行显示包括:
第一行显示:视频输出(通常为监视器),视频输入(通常为摄像机),PTZ云台控制,录像机控制.
第二行显示:数据输入
第三行显示:报警信息显示和其它命令
第四行显示:图标显示,请参阅附录B
2.2.2多用途功能键
屏幕图标显示的功能可与键盘上相应的八个多功能键相对应.当操作模式发生变化即图标变化时,相应的八个键盘可随即执行相应的功能.
2.2.3数字键盘区
包括:标准数字键,摄像机与监视器选择键
2.2.4用户自定义键
用户自定键包括F1—F24,按键的功能可由用户自己定义.具体的定义方法,请参阅第三节.(键盘包装盒提供空白标签贴纸)
图例二缺省登录菜单
2.2.5功能控制可提供以下功能
BWD 向后切换
FWD 向前切换
MAC 选择/定义/执行宏命令
PCL/ALT PCL 执行上一次操作
ALT 循环切换选择的输入
PRST/LOCK PRST 执行预置位
LOCK 锁定/解锁(摄像机输出到监视器)
2.2.6镜头控制
镜头控制功能适用于定义镜头的光圈,变倍,聚焦功能.
用户可操作:
变倍
聚焦
要开/关闭光圈
云台操作摇杆可按比例调节,变速控制,云台全方位运动(从最低速到最高速),云台速度与摇杆离中心位置的距离成正比.
注意:按T键(位于摇杆底部)可切换至高速控制.
3.0键盘安装与设置
3.1安装
1.确认键盘后面的DIP开均在关的位置
2.RJ45连接线(8芯扁平线)提供下列功能
提供键盘电源
在CM9760—CC1主机与CM9760键盘之间传递数据,
标注:"STRAIGHT"与"PARALL"的数据线具体连线方法请参阅图—5.数据线应安装于键盘与电源盒之间.
3.标注"REVERSE"或"CIOSS--WIRED"的数据线应安装于电源与CM9760-CC1主机之间.
4.将电源盒接通电源
5.系统加电
图例三Dip开关
图例四公共端口和Dip开关
3.2设置
使用键盘设置功能,可实现
修改键盘设置密码
修改键盘定义功能密码
调整摇杆
调整液晶显示屏亮度
选择键盘三个数据口的波特率
设置键盘内部继电器和执行相应宏
设置用户自定义键的功能
设置键盘为解码器直接控制状态
设置键盘为摄像机直接控制状态
键盘之间上栽/下栽数据
调整时间
选择主控制器
图例五键盘的基本配置和连接图
3.2.1进入设置状态
1.把DIP开关2拨到开的位置
2.输入设置密码
注意:DIP开关位于键盘后部,缺省的密码为1234,密码可此状态中被修改
3.2.2离开设置状态
1.选择把DIP开关2拨到关位置
3.2.3修改设置密码
缺省密码为1234,用户可用以下方法定义新密码
1.用和选定到ADNANEC SETUP4一项
2.选择,输入4位数的密码,再选择一次
3.选择确认键,再输入一次密码以确认无误,选择地王
3.2.4修改用户定义码
缺省密码为1234,用户可用以下方法定义一个新的密码
1.在设置状态下,用和选定到ADV ANCE SETUP4项
2.用和/或选取至DEFINE PIN一项
3.选择,输入4位数的密码,再选择一次
4.选择确认,再输入一次密码以确认无误,选择
3.2.5调整摇杆
请按下列步骤操作
1.在设置状态选择
2.移动摇杆位于中心位置,选择
3.移动摇杆左到头,选择
4.移动摇杆右到头,选择
5.移动摇杆下到头,选择
6.移动摇杆上到头,选择
7.选择存储设置
8.选择返回
3.2.6调整液晶显示屏的亮度
在设置状态下,选择后,选择变亮,选择变暗当调整到适当亮度后选择存储设置,选择返回.
注意:液晶屏亮度也可以从用户定义子菜单上设置,请选择
3.2.7设置通迅口波特率
1.在设置状态下,选择进入ADVNCE SETUP
2.选择和/或选择通迅口
3.选择和/或选择相应的波特率
4.选择完毕后,选择存储设置,选择返回
注意:选择和可使操作员进行从COM1到COM3的不同选择.
3.2.8设置继电器
每个CM9760键盘设有2个继电器,可用系统中的宏命令调用其输出功能,从简单的宏命令(执行摄像机到监视器的切换)到复杂的宏命令,可大大增强CCTV的监控功能. 在设置状态下,可用宏命令执行继电器的操作,继电器—可以设置为自锁状态也可以
设置为触发状态.
请按下列步骤设置:
1.在设置状态菜单中选择
2.用选择至相应的继电器选项.
3.用和/或选择继电器.
4.选择或定义继电器的状态
5.选择切换到宏命令项
6.选择,输入宏命令号,再选择
7.如需要设置第二个继电器,请重复以上步骤
8.选择存储其设置,选择返回.
注意:继电器自锁状态即开关状态,触发状态为点动状态.
3.2.9设置用户自定义键
用户自定义键可实现多种功能,请按下列步骤设置
1.在设置状态,选择切换到键盘设置状态,再次选择定义键
的功能.
2.按相应的键(即用户希望定义的键)如果此键已被定义,其相应的功能
即会被显示.
3.选择和/或可在已定义的功能上切换,箭头表示其相应的功
能.
4.选择设置功能
5.选择存储设置
6.设置完毕并存储后按
7.选择返回
注意:许多功能均需要用户输入号码,请选择输入号码,再选择
3.2.10摄像机直接控制
小旋风球形摄像机可直接使用CM9760键盘控制,而不需其切换器,COM1与COM2每个通讯口可控制16个摄像机.
注意:请使用PELCO-RS422"P"通讯协议,包括傲视系列,小旋风系列和"ERD"系列解码器
3.2.10.1设置解码器
1.在设置状态下,选择
2.使用或切换到COM1
3.使用或选择到正确的解码器类型
4.如有必要,重复步骤2与3进行COM2的设置
5.选择存储设置
6.选择返回
3.2.10.2键盘数据下载
(请参阅附录—E有关硬件连线图)
CM9760键盘设置数据可在键盘间上载/下载,一个键盘的数据可上载至多个键盘,这样可避免每个键盘的重复设置工作.
数据下载有2种途径:
1.键盘----键盘
2.通过CM9760系统
数据(上载/下载)包括以下数据:
1.用户自定义键
2.继电器设置
3.摄像机直接控制
4.用户自定义图标(最多不超过10个)
当用户需将一个键盘的数据上载到多个键盘时(CM9760为多节点网络连接状态)用户需知道相应的主机网络节点号码.
当用户需要将一个键盘的数据上载到指定的某一个键盘时(CM9760为多节点网络连结)用户必须知道键盘号码(1--96)和主机网络节点号码.
3.2.11设置摄像机逻辑号码
在摄像机直接控制方式,摄像机的逻辑号码可按下列步骤设定,(无需改变摄像机连接号)
在设置状态下按
2选择和进行切换.
3使用和选择所需物理号码的摄像机
4选择
5输入摄像机逻辑号码
6选择
注意:COM1逻辑号码控制范围(0--15)
COM2逻辑号码控制范围(16--31)
设置继电器动作(摄像机为直接控制状态)
7选择
8使用辅助功能图标,例如,设置继电器动作状态(自锁或非自锁)
9按键
10用户可根据需要重复步骤3-9,进行多个设置
11选择存储设置
注意:每个解码器有8个继电器开关,均可设置为自锁状态或非自锁状态
3.2.11.1键盘之间下载数据
可使用CM9760键盘的COM1或COM2(COM1COM2)或COM3(COM3—COM3)在两个键盘之间传递数据
键盘数据口位于键盘后部
(连线方法请参阅图5)
请按照以下步骤进行:
1.在设置状态,利用或选择进行数据传输的通迅口
A) COM1 B) COM2 C) COM3
2.选择下载数据,选择上载数据
键盘的液晶显示屏,将会指示数据的传输过程,数据传输完毕后,会显示"END OF TX"
3.2.11.2在CM9760系统中下载数据
在CM9760系统中,可使用键盘把其中一佧键盘的设置数据上载到系统中所有的键盘中(戒指定的某些键盘中)
在CM9760网络系统中,包括多个CM9760主机,每个主机在网络中被指定为一个节点,(范围为1至9998).
请按以下步骤上载/下载数据:
1.在设置状态下,使用和/或选择CM9760主机
2.使用选择网络点(即主机)
3.选择
4.如有必要,输入网络节点号(范围为1至9998)
5.再次选择
6.使用选择键盘号
7.选择
8.输入键盘号码(范围为1--96),或输入0(选择系统上连接的所有键盘)
9.选择
10.选择下载数据,选择上载数据
注意:输入0选择所有系统上的主机,输入9999号选择本机.
3.2.12系统自动脱机设置
系统可设定自动脱机的有效时间,(范围为:1至254分)
请按以下步骤操作:
1.在设置状态下选择
2.使用和切换到ADV ANCE SETUP3
3.选择,输入时间(2至254分)
4.再次选择
5.选择
6.选择退出
注意:可输入0,1或254使此功能无效.
3.2.13选择主机
用户可使用CM9760键盘进行摄像机直接控制,具体操作方法请参阅3.2.10一节.
下列步骤将说明如何设置为主机控制状态,或摄像机直接控制状态:
1.在设置状态下选择进入ADV ANE SETUPI
2.使用选择HOST
3.使用和选择CM9760控制或摄像机直接控制
选择CM9760,则可以选择工作模式为16比特或32特.
3.3诊断模式
键盘后部的DIP开关1在开位置为诊断模式.用户欲退出此模式,可选择后,把DIP 开关1拔到关的位置.
诊断模式可允许用户诊断:
1.LCD显示屏
2.按键
3.通讯口(目前产品尚无此功能)
4.DIP开关
3.3.1测试LCD显示屏
1.在诊断模式下,选择
2.选择测试第一屏
3.选择测试第二屏
4.选择测试第三屏
5.选择测试下一屏
6.选择退出
3.3.2测试按键
1在诊断模式下选择
2用户按任意键,如正确则会在显示屏上显示出此键
3选择退出
注意:在诊断模式下,如果按用户自定义键,则会显示出相应的功能,
3.3.3测试通讯口
(目前尚无此功能)
3.3.4测试DIP开关
1.选择
2.从DIP开关2依次拨到ON的位置,同时观察显示状态.
注意:DIP开关拨到ON的位置时,显示状态从0变到1.
4.0操作说明
4.1简介
这一章将介绍CM9760键盘的操作使用方法
在使用前,系统必须满足以下条件:
1.CM9760系统为正常工作状态
2.系统加电
3.CM9760程序编制完毕
除此之外,用户还应该了解以下情况:
1.用户登录的个人识别号
2.用户登录的个人识别号的级别应能进行设置功能
3.用户登录的个人识别号的级别应能进行定义功能
4.摄像机逻辑号码
5.监视逻辑号码
6.宏命令号码
7.外接设备(录象机,视频打印机,报警控制单元)
8.报警输入设备
9.摄像机预置位
4.2概述
CM9760键盘采用了图标式选择原理,这有别于以往的传统键盘.
图标可使用户清楚的了解到系统相应的工作状态,还可实现一键多种用途.
4.3登录
用户必须输入个人识别号后才能登录,系统识别此号码后,用户需输入监视器号
1.输入监视器号
2.按键
4.4退出
方法一:在缺省菜单中选择或按键,当出现"确认退出后",选择退出或选择继续工作.
方法二:选择监视器0后直接退出.
5选择监视器
1.输入监视器号码,按键或在缺省菜单上选择
2.选择和可切换监视器
如果用户使用自定义键定义了输入功能,可按下列步骤进行操作:
1.按键
2.输入监视器号码
3按确认键(可在用户自定义键中定义)
4.6选择摄像机
1.在缺省菜单中选择
2.选择和可切换摄像机号码后按[CAM]键,如果用户使用自定义键定
义输入功能,可按下列步骤操作:
1.按键.
2.输入摄像机号码.
3.可用和键切换摄像机.
4.7锁定摄像机
用户选择相应的摄像机后,选择键可锁定摄像机输出到监视器.
4.8多摄像机输入选择
CM9760键盘包括24个用户自定义键,可用于多摄像机输入选择功能.例如:
1一号停车场2二号停车场3夹层一4夹层二
5一号休息室6二号休息室7银行
用户在以上几组中任选一组摄像机(切换到单一监视上),键盘会缺省选择最小逻辑号码的摄像机.
在一赌场中,用户可在以下场所中切换
1BLACK JACK 2RONLETTE 3CRAPS 4KENO
5CROUNT ROOM 6BACCARAT
用户自定义键还可用于在以下设备中实现转换功能
1.录像机---远程控制功能
2.多画面分割器---远程控制功能
3.视频存储器---远程控制功能
例如:选择录像机.有关录像机的控制键,会在液晶显示屏的第4行显示出来,用户自定义键也可用于指定区域的选择
4.8.1选择多摄像机输入
1.输入多摄像机的组号
2.按相应的用户自定义键(例如:停车场)
3.使用切换相应的摄像机
4.用户也可以使用自定义键实现相应的控制功能
注意:ESC键返回缺省菜单项
4.9云台控制
云台控制摇杆位于键盘右上侧,如果液晶屏显示为PTZ类型,则摄像机可带云台控制. 云台控制摇杆采用线性控制原理,可实现全方位变速控制,摇杆移动的距离中心愈远,则云台运动速度愈快,反之则速度愈慢.
为云台加速键.
如果云台为定速云台,则不能实现变速功能.
镜头功能操作方法见下:
1.按实现变焦功能.
2.按实现聚焦功能.
3.按实现光圈开关功能.
注意:在云台控制的同时可以对镜头进行控制,光圈开/关功能(只用于手动光圈镜头).
4.10摄像机越权操作功能
1.在摄像机子菜单中,按住
2.摇动一下摇杆,或随意按一下摄像机其中的一个控制键
注意:如果此时有更高权限的操作员使用此摄像机将会显示"BUSYOPERA TOR"
4.11摄像机锁定超越功能
1.在摄像机子菜单中,按住
2.选择
注意:如果此时有更高权限的操作员使用此摄像机,将会显示
5.0高级程序操作
5.1摄像机预置位设置
摄像机预置位是一组动作,包括:云台水平,上下运动,镜头变倍,聚焦等等.
可用以下方法激活:
1.使用CM9760键盘
2.报警自动操作
3. 宏命令自动操作
注意:只有带预置位功能的解码器,云台,镜头才能实现此功能.
5.1.1激活预位
1.用键盘输入预置号码
2.选择或按键
5.1.2设置预置位
1.在缺省菜单中选择用户定义子菜单
2.输入用户定义码
3.使用键盘的摇杆,镜头控制键,调整到预置位状态
4.输入预置号码(1--99)
5.选择
6.选择退回至缺省菜单
注意:在用户操作过程中,用户定义码只需输入一次,缺省值为1234.如果欲改变用户定义码,
请查阅第三节有关部分.
5.1.3删除预置位
1.在缺省菜单中选择显示出预置位菜单,或按键
2.输入用户希望删除的预置位.
3.选择执行删除
4.选择退回至缺省菜单
5.2录像机控制
用户可以通过CM9760系统和CM9760键盘/控制录像机
1.通过报警单元的开/关信号.
2.通过继电器控制单元,使用CM9760键盘实现远程遥控.
录像机可通过CM9760键盘实现控制功能,应符合下列条件:
1.录像机应适当调节,例如:应在硬件上提供报警信号反馈接口.
https://www.doczj.com/doc/a93320652.html,TV系统应包括PELCO的报警控制单元或继电器单元.
3.录像机视频输出到9CM760系统中.
5.2.1使用PELCO报警控制单元控制录像机
手动操作:在此状态下,录像机应连接在CM9760视频输出与监视器之间,PELCO相应的控制键
与录像机功能相对应,这时可以操作:
1.按相应键的图标将会闪亮,同时报警控制单元激活录像机进行录像.
2.按结束录像
5.2.2使用PELCO远程红外单元控制录像机
选择PELCO带红外远程遥控功能的系统,可用CM9760键盘,选择不同录像机进行操作.
选择和录像机按纽进行相应操作.一个继电器控制单元可以控制4个录像机,一个红外遥控单元最多可以32个继电器单元.
CM9760系统最多可以连接16个红外遥控单元,共可控制2048个录像机.请查阅5.3节有关GPI控制部分.
5.3继电器控制
1个继电器控制单元可控制8个继电器,可使用CM9760键盘来操作,有关继电器控制单元以及相应的继电器开关号码,请向系统管理员询问.
注意:外接设备可手动控制或宏命令自动执行.
5.3.1选择继电器控制单元
1.从缺省菜单中选择显示出GPI子菜单.
2.键入GPI号按或按GPI键.
3.如果GPI号正确,选择相应的继电器,例如选择操作外接设备.
4.操作完毕,选择
注意:如果GPI号码正确,GPI的号码将会显示出来,否则将不会被显示,如果操作员权限不够则GPI将拒绝执行操作.
5.4宏命令
宏命令即一系列指令的组合,宏命令编程由系统管理员设置.
当宏命令执行时,程序中的每一个指令会相应进行,宏命令可手动操作程序执行或自动执行.例如:报警自动执行,指定时间自动执行.
5.4.1执行宏命令
按下列步骤执行宏命令:
1.确认目前在缺省菜单状态.
2.输入宏命令.
3.选择或按键.
当宏命令执行完毕后停止,如果宏命令为再循环操作执行,则只有按停止键,才能停止循环.
4.选择进入缺省菜单
CM9760键盘在正常状态下,宏命令所执行的摄像机的选择权限可以被超越,在宏命令子菜单中和可显示正在运行的宏命令.
注意:如果宏命令号正确,宏命令号将会被显示,执行,否则将会显示"宏命令不存在" 如果操作员权限不够,将会显示"拒绝执行宏命令操作"
5.4.2宏命令停止
1.选择显示出正在运行的宏命令号
2.选择和显示系统装载的宏命令
3.确认显示为正在运行的宏命令
4.选择停止执行宏命令
5.选择返回缺省菜单
5.4.3重新执行宏命令
1选择显示宏命令菜单
2选择和可切换已装载的宏命令
3如果被选亮表示宏命令已停止运行选择重新执行
4选择返回缺省菜单
5.4.4查询宏命令
1.选择显示宏命令菜单
2.选择和可切换查询已装载的宏命令.
3.选择返回缺省菜单.
5.4.5删除宏命令
方法一:
1.输入欲删除的宏命令
2.按显示出宏命令子菜单
3.选择删除宏命令
方法二:
1.在缺省菜单中,选择
2.按和切换已装载的宏命令
3.选择执行删除
4.按返回到缺省菜单
5.4.6设置临时宏命令
使用下列命令进行宏命令编程:
·用和单步切换宏程序指令
·用删除宏程序指令
·用插入宏程序指令
·用在宏命令结尾加入宏程序指令
使用宏命令进行摄像机切换编程:
1.在缺省菜单中选择
2.输入用户定义码
3.选择显示出宏命令子菜单
4.输入宏命令号
5.按键
6.输入监视器号
7.输入摄像机号
8.输入切换间隔时间后选择
9.选择或按键,重复步骤6—8设置监视器/摄像机
10.选择存储和执行这个宏
11.选择返回到缺省菜单
注意:如果宏命令号已被指定,则会显示"宏命令已被定义"
5.5视频丢失
如果摄像机出现故障而引起的视频信号的丢失,系统可警告操作员或激活一个报警.使用视频丢失功能,出现故障的摄像机可被屏蔽,具体使用方法见下:
方法一:
1.在缺省菜单中选择
2.输入用户定义码
3.选择
4.在视频丢失子菜单中,输入摄像机号码,再次选择
5.选择屏蔽或恢复摄像机工作
方法二:
1.输入摄像机号码
2.在缺省菜单中选择
3.输入用户定义号
4.选择
5.选择屏蔽或恢复摄像机工作
注意: 表示摄像机被屏蔽
5.6时间/日期设置
用户可以使用CM9760键盘改变时间/日期,时间/日期可存储在CM9760主机中,可按以下步骤改变时间/日期设置:
在缺省菜单中选择,产生编程子菜单
1.输入用户定义号
2.选择
3.输入日/月/年
4.选择
5.输入小时/分钟/秒
6.选择
7.选择退出
新的时间/日期将会在1分钟内生效
注意:在已联网的系统中,如果在任一键盘上更改时间设置将会修改整个系统的时间.所以在更改前应征得系统管理员许可.
5.7摄像机顺序切换
摄像机顺序切换与宏命令功能类似,包括不同时间间隔切换,例如:停车厂监视5秒钟内切换到走廊监视器10秒钟.
在定义菜单中使用产生一个摄像机切换.
编程方法同宏命令编程(请参阅5.4节)
摄像机可顺序切换到指定的监视器,当选择指定的监视器时,顺序切换功能便会随即产生.选择可停止摄像机顺序切换.
6.0报警
报警可用CM9760的键盘布防或撤防,只有操作员才有权使用CM9760键盘对报警进行布防,撤防,重置,等功能.
以下为CM9760键盘有关报警功能的操作方法:
6.1布防
在布防前,首先应从系统管理员,取得报警的逻辑号码.
1.输入报警逻辑号码按(ALARMKEY)选择
ALAEM N (为报警逻辑号码)将会显示.(如果输入的报警逻辑号正确)
ALARM DENIED将会显示.(如果输入的报警逻辑号错误)
ALARM NOT PRESENT将会显示.(如果报警号码没有在系统中设置)
2.选择
3.如有必要,键入用户定义码
注意:缺省的用户定义码为1234,请参阅第二节,有关修改用户定义码部分.
注意:当CM9760键盘出现脱机时,用户需重新布防,也可使用宏命令进行报警布防.
6.2撤防
在布防前,首先应从系统管理员取得报警的逻辑号码.
方法一:
1.输入报警逻辑号码按(ALARMKEY)选择
ALARM N (为报警逻辑号码)将会显示.(如果输入的报警逻辑号正确)
ALARM DENIED将会显示.(如果输入的报警逻辑号错误)
ALARM NOT PRESENT将会显示.(如果报警号码没有在系统中设置)
2.选择
3.如有必要,键入用户定义码.
方法二:
1.选择进入报警子菜单,使用或选择报警.
2.键入用户定义码
3.选择
4.如要撤防多个报警,可重复步骤1—3
5.撤防完毕后,选择或按键退出
注意: 当报警布防时,颜色为高亮度状态.
6.3报警状态
查询某路报警的状态
1.输入用户查询的报警逻辑号
2.选择
查询所有的报警状态
1在缺省的菜单中,选择进入报警子菜单
2用和来切换查询所有报警
注意:报警为布防状态时,为高亮度态
6.4报警重置
报警被激活时,会发出连续的蜂呜声,以引起人规程员的注意.报警可以激活一个宏命令.或切换特点的摄像机到监视器输出.
注意:只有相应权限的操作规程员才能正确对报警进行重置
6.5对激活状态的报警进行重置
1.在报警发出蜂呜声期间,选择进入报警子菜单,在液晶屏第三行会显示出
激活的报警
2.如有必要暂停报警按
3输入报警的逻辑号选来重置被激活的报警选择清除码有被激活的报警
注意:选择来静音
注意:用户可使用键盘来调整音调的高低
CM9760键盘使用手册
英飞拓V2115矩阵键盘操作手册 V2115 系统键盘可应用于所有Infinova 系列矩阵切换控制系统，来实现视频切换、系统设置、菜单编程、云台和镜头控制、确认报警以及巡视切换等功能。 V2115 系统键盘采用双向RS232 通讯协议与Infinova 系列矩阵切换控制系统通讯，并提供6 种不同的通讯波特率供用户选择。 为方便系统操作，V2115 系统键盘还提供了LCD 显示区用来显示从键盘输入的摄像机编号、监视器编号和其他从键盘输入的数字。 1.2 特点 界面友好，图标指示设计 用户 ID 进入，可提供系统登录和退出功能 地址 ID 选择，成组切换编程及控制功能 云台及解码器控制 巡视功能可实现摄像机序列的编程、运行和控制功能 成组切换功能可编程并同时调用多个摄像机场景 报警功能支持监视器布防、撤防及确认报警 预置场景设定及调用功能 摄像机锁定功能可防止他人控制已由当前用户控制的 摄像机 2.1 键盘参数设置 V2115 键盘设置包括设置键盘的波特率，LED 亮度，摇杆零位，扬声器的音量和PTZ 机动控制。操作者可设置如下的四个键盘参数： 波特率—1200（默认），2400，4800，9600，19,200 和 38,400bps LED 亮度—八个亮度等级 扬声器音量—开/关 PTZ 控制—可设置重复或进行/中断控制方法 摇杆零位—设置摇杆的零位位置 进入键盘设置模式： 将键盘功能锁匙拨至 MENU 位置； 1. 按 F1 键，这时在CAMERA 显示区出现“ SETUPBAUD=”，在ENTER 显示区出现当前的波特率的值。 更改波特率： 1. 按 NEXT 键可正向循环选择可用的波特率：1200、2400、4800、9600、19200 以及38400；按LAST 键可反向循环选择可用的波特率。出厂默认波特率为1200bps。 2. 当在 ENTER LED 区域出现所要选择的波特率时，按PROG 键来保存更改设置。用户可继续进行LED 亮度的调整，如果要离开系统设置模式按F1 键。 调整LED 显示亮度： 1. 在进行完波特率更改之后，CAMERA 显示区出现“LEDS=”来提示用户可进行LED 显示亮度的调整。系统共有8 级LED 显示亮度等级（1-8）。级别1 为最低亮度，级别8 为最高亮度，出厂时的LED 亮度等级为8。 2. 按 NEXT 或LAST 键进行正向或反向显示亮度等级，当级别改变时，CAMERA 区的LED 亮度也跟着改变，用户可很方便地进行调整适合自己操作的LED 显示
网络键盘操作手册 概述 该款网络控制键盘是一款功能强大的多功能网络三维操作键盘，操作简单，即插即用，无需任何设置；强大的硬解码功能，行业率先实现IP球机接入无上限，适用于大型平安城市项目，支持5.0"LED液晶高清实时显示；支持HDMI输出功能，实现操作台主屏与控制设备画面同步切换（自带矩阵切换功能），减少工程安装成本！ 支持ONVIF2.4标准，后端PTZ不受厂家限制，兼容性广；可实现PTZ巡航、A-B扫描、360°、花样扫描等功能；功能特点： 1.支持ONVIF 2.4，后端PTZ不受厂家限制，轻松实现PTZ巡航、A-B、花样扫描即插即用，无须任何设置，键盘 自动添加并分配IP地址； 2.标配三维控制，支持1-64级限速功能，精准定位，操控灵敏； 3.支持中英文语言切换； 4.支持USB、HDMI接口输出，可实现操作台主屏画面任意切换；（自带矩阵切换功能） 5.支持5.0"LED高清液晶显示屏，控制设备图像实时显示； 技术指标： 产品名称网络控制键盘 控制方式网络方式 可控设备网络高速球、高速球型摄像机 液晶显示屏 5.0"高清LED显示屏 接口一个RJ45、一个RS485接口（预留）、一个DC12V电源接口、 一个HDMI输出、一个USB接口 环境温度-20度~55度 供电电源DC12V/2000MA LED液晶显示屏 5.0"LED高清显示 ONVIF 支持/最高ONVIF2.4 摇杆三维摇杆 操作语言中英文切换 接入设备数量接入数量无上限（单画面显示）图像切换方式序号切换或鼠标切换 产品尺寸260mm*160mm*48mm 物重毛重：1.52KG /净重：1.0KG 外箱尺寸300mm*210mm*160mm
集中控制键盘 BSR-K01 使用说明书 北京蓝色星辰软件技术发展有限公司
产品特性； 键盘口令输入 BSR1604系列矩阵切换控制 普通云台控制 智能快速球控制 BSR-4000/5000/6000系列录像机集中控制 最大控制录像机256台 最大切换摄像机256×16台 最大控制云台256台 最大1604矩阵控制主机4台 最大监视器切换16台 ※快球预置巡游设置 ※时间设定与多台录像机时间校准功能 控制多台录像机画面同时切换的多台监视器上巡视切换控制 自动在监视器上切换显示系统所有录像机图像 液晶显示屏可直观的显示当前控制设备、功能、矩阵、录像机、云台、摄像机、监视器号码等操作信息。 注：说明书中“※”功能在下一版软件中提供
目录 一、正面示意图 (3) 二、背面示意图 (5) 三、系统接线图 (6) 四、使用说明 (8) 1.液晶显示屏说明 (8) 2.初始状态显示 (8) 3.矩阵控制 (8) 4.录像机控制 (8) 5.云台/视频控制 (9) 6.监视器选择 (9) 7.自动切换控制 (10) 8.系统设置 (10) 9.时钟显示 (12) 10.通道选择 (12) 11.预置位设置 (13) 五、主要规格参数 (13) 附录系统初始参数设置 (14)
一、 正面示意图 录像机控制区 ：启动当前录像机定时录像操作 ：启动当前录像机布撤防操作 ：启动当前录像机移动侦测录像操作 ：启动当前录像机手动录像操作 ：播放当前录像机图像 ：停止当前录像机工作状态 ：快退播放当前录像机图像 ：快进播放当前录像机图像 ：暂停播放当前录像机图像 ：逐帧播放当前录像机图像 ：对当前录像机进行播放上一段录像操作 ：对当前录像机进行播放下一段录像操作 ：对当前录像机进行播放本段录像操作 ：循环切换当前录像机画质/ BSR塑模面板录像机数字+ ：循环切换当前录像机信息显示状态/ BSR塑模面板录像机数字－ ：清除当前录像机报警状态 ：切换当前录像机到多画面显示状态 ：进入当前录像机系统设置菜单或检索菜单 ：16路录像机通道切换
.. 主控键盘 （SYSTEM KEYBOARD） 使用说明书 （中文版第二版）
Copyright 2009-2012. All Rights Reserved. 注意事项： 1.安装场所 远离高温的热源和环境，避免直接照射。 为确保本机的正常散热，应避开通风不良的场所。 为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。 小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。避免在过冷、过热的场所间相互搬动本机，以免机器部产生结露，影响机器的使用寿命。 2.避免电击和失火 切记勿用湿手触摸电源开关和本机。 勿将液体溅落在本机上，以免造成机器部短路或失火。 勿将其它设备直接放置于本机上部。 安装过程中进行接线或改线时，都应将电源断开，预防触电。 重要提示： 为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。 清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。 不得在电源电压过高和过低的场合下使用该本机。 务请通读本使用说明书，以便您掌握如正确使用本机。当您读本说明书后，请把它妥善保存好，以备日后参考。如果需要维修，请在当地与经本公司授权的维修站联系。 环境防护： 本机符合电磁辐射标准，对人体无电磁辐射伤害。 申明：
产品的发行和销售由原始购买者在可协议条款下使用； 未经允，任单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介； 本手册若有任修改恕不另行通知； 因软件版本升级而造成的与本手册不符，以软件为准。 目录 设备概述 (3) 第一部分控制矩阵切换系统 (4) 1.1键盘通电 (4) 1.2键盘操作加锁 (4) 1.3键盘操作解锁 (4) 1.4键盘密码设置 (4) 1.5选择监视器 (5) 1.6选择摄像机 (5) 1.7控制解码器 (5) 1.8控制智能高速球 (6) 1.9操作辅助功能 (7) 1.10系统自由切换 (8) 1.11系统程序切换 (9) 1.12系统同步切换 (10) 1.13系统群组切换 (10) 1.14报警联动 (10) 1.15防区警点 (11) 1.16警点状态 (11) 1.17声音开关 (11) 第二部分控制数字录像机、画面处理器 (11) 2.1进入数字录像机、画面处理器模式 (11) 2.2退出数字录像机、画面处理器模式 (11) 2.3选择数字录像机、画面处理器 (11) 2.4控制数字录像机、画面处理器 (12) 第三部分设置连接 (12) 3.1键盘工作模式 (12)
掌握正确的指法--------击键要领 十指分工，包键到指，能者多劳，各司其职 我们知道，要让电脑听您使唤，必须给电脑输入一些命令，目前，输入电脑命令最常用的设备有键盘和鼠标两种。尽管现在鼠标已代劳了相当一部分工作，但诸如文字和参数的输入仍只能靠键盘，如果鼠标不幸累趴下了，键盘还能代劳鼠标的所有工作。 既使有了鼠标，很多功能的快捷方式还是要靠它来完成，因此，键盘的操作还是很重要的。学习电脑前一定要掌握键盘的正确使用方法，养成良好的习惯，会使您受益匪浅。 现在我们就来学习这方面的知识。 键盘的各个部位 键盘总体上可分为四个大区，分别为：功能键区，打字键区，编辑控制键区，付键盘区。 功能键区：一般键盘上都有F1～F12共12个功能键，有的键盘可能有14个，它们最大的一个特点是单击即可完成一定的功能，如F1往往被设成所运行程序的帮助键，现在有些电脑厂商为了进一步方便用户，还设置了一些特定的功能键，如单键上网、收发电子邮件、播放VCD等。 打字键区：是我们平时最为常用的键区，通过它，可实现各种文字和控制信息的录入。基本键：打字键区的正中央有8个基本键，即左边的"A、S、D、F"键，右边的"J、K、L、；"键，其中的F、J两个键上都有一个凸起的小棱杠，以便 1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
于盲打时手指能通过触觉定位。 编辑控制键区：顾名思义，该键区的键是起编辑控制作用的，诸如：文字的插入删除，上下左右移动翻页等。其中Ctrl 键、Alt键和Shift键往往又与别的键结合，用以完成特定的功能，如我们最常用的热启动就是Ctrl＋Alt＋Del三键同时按下时才起作用的。 付键盘区(小键盘区)：主要由数字键和光标控制键组成。付键盘区的键其实和打字键区、编辑键区的某些键是重复的，那为什么还要设置这么一个付键区呢？这主要是为了方便集中输入数据，因为打字键区的数字键一字排开，大量输入数据很不方便，而付键盘区数字键集中放置，可以很好地解决这个问题。 常用键的功能 1、退格键Backspace 退格键的作用是把光标前面的字符删去。这样，如果你打错了字，就可以马上改正。 2、光标键 这组键可是我们经常要用到的，它们可以上、下、左、右移动。 3、退出键ESC 往往在撤消某个操作或退出某些界面的时候，要它帮忙。 2文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
一、控制面板按键操作及屏显功能说明： ●开关开启及关闭电源，触摸（按）一次进入工作状态，显示屏显示进入待机状态标志，再触摸 （按）一次关闭电源。 ●功能功能选择键，触摸（按）一次选择一种功能，可按顺序循环选择，当功能选定后，电磁炉 便会自动默认工作。 ●童锁在选定某一功能进入工作后，触摸（按）“童锁”，电磁炉便会锁定或解除工作状态，关机 也会自动解除锁定。 ●火锅煎炒烧烤 按上述键进入相应功能工作状态，按“增大”或“减小”键调节火力，按“定时”键进入时间设 定，按“增大”或“减小”键设定时间。 ●烧水泡茶煮饭热奶暖酒煲汤煲粥蒸炖 按上述智能键进入相应自动功能工作状态，加热过程自动调节功率。 ●保温按此键进入自动保温状态。 ●快速加热火力 按上述键进入快速加热状态，按“增大”或“减小”键调节火力，按“定时”键进入时间设定， 按“增大”或“减小”键设定时间。 ●定时按此键，进入时间设定状态，但在自动功能状态无此作用。 ●增大减小调节定时、火力、温度的大小，但在自动功能状态无此作用。 以上功能键在操作时均点亮相对应的指示灯，并且屏幕显示相应的动态数字。在每一个加热功能结束蜂鸣器有“”报警提示音，风扇旋转分钟将机内余热吹散后停止转动。风扇停止转动后才可 拔掉电源。 二、自动功能详叙 自动煮饭：首先以适当功率加热至60℃，恒温吸水，加热至水干后，进入焖饭。 自动煲汤：首先以适当功率加热，加热一段时间后，转入小功率慢炖。 自动烧水：以最大功率迅速将水煮开一段时间后，自动关机。 自动热奶：首先以适当功率加热至-80℃后，维持该温度约秒进行巴氏灭菌，并自动转入保温，分钟后自动关机。 三、准备工作 1．将电磁炉水平放置，每边与墙或其它物品要留10cm以上间隙。 2．将电源插头插入10A以上的专用插座上，电磁炉进行自检，蜂鸣器报警一声，然后进入待机状态。 3．将盛有料理的专用锅具置于电磁炉面板中央。 4．根据需要选择相应的功能进行操作。 四、操作使用技术说明 1．在最低的几个功率段，电磁炉会间断加热，属正常。 2．在定温时，因锅具材质、形状及环境温度不同，实际温度与设定温度会有一些差异。 3．本产品自动煮饭功能应使用复底不锈钢饭锅。 4．因自动功能受机器的初始温度影响较大，若刚使用过的电磁炉陶瓷板温度较高时，应冷却至常温再进行自动功能。 五、安全保护功能
9.3.1 矩阵键盘的工作原理和扫描确认方式 来源：《AVR单片机嵌入式系统原理与应用实践》M16华东师范大学电子系马潮 当键盘中按键数量较多时，为了减少对I/O 口的占用，通常将按键排列成矩阵形式，也称为行列键盘，这是一种常见的连接方式。矩阵式键盘接口见图9-7 所示，它由行线和列线组成，按键位于行、列的交叉点上。当键被按下时，其交点的行线和列线接通，相应的行线或列线上的电平发生变化，MCU 通过检测行或列线上的电平变化可以确定哪个按键被按下。 图9-7 为一个 4 x 3 的行列结构，可以构成12 个键的键盘。如果使用 4 x 4 的行列结构，就能组成一个16 键的键盘。很明显，在按键数量多的场合，矩阵键盘与独立式按键键盘相比可以节省很多的I/O 口线。 矩阵键盘不仅在连接上比单独式按键复杂，它的按键识别方法也比单独式按键复杂。在矩阵键盘的软件接口程序中，常使用的按键识别方法有行扫描法和线反转法。这两种方法的基本思路是采用循环查循的方法，反复查询按键的状态，因此会大量占用MCU 的时间，所以较好的方式也是采用状态机的方法来设计，尽量减少键盘查询过程对MCU 的占用时间。 下面以图9-7 为例，介绍采用行扫描法对矩阵键盘进行判别的思路。图9-7 中，PD0、PD1、PD2 为3 根列线，作为键盘的输入口（工作于输入方式）。PD3、PD4、PD5、PD6 为4根行线，工作于输出方式，由MCU（扫描）控制其输出的电平值。行扫描法也称为逐行扫描查询法，其按键识别的过程如下。 √将全部行线PD3－PD6 置低电平输出，然后读PD0－PD2 三根输入列线中有无低电平出现。只要有低电平出现，则说明有键按下（实际编程时，还要考虑按键的消抖）。如读到的都是高电平，则表示无键按下。 √在确认有键按下后，需要进入确定具体哪一个键闭合的过程。其思路是：依
DS-1000K网络键盘 用户使用手册 版本 1.1 非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。 本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
目录 1DS-1000K网络键盘功能结构 (2) 1.1键盘的主要功能 (2) 1.2键盘示意图 (3) 1.3后面板说明 (4) 2DS-1000K网络键盘的操作 (5) 2.1进入系统 (5) 2.2键盘配置 (6) 2.2.1系统配置 (6) 2.2.2用户配置 (8) 2.2.3设防配置 (12) 2.3控制DVR设备 (13) 2.3.1DVR配置 (14) 2.3.2图像播放 (15) 2.3.3手动录像 (16) 2.3.4云台操作 (17) 2.3.5画面预览 (18) 2.3.6报警处理 (19) 2.4其它信息 (20) 2.4.1键盘锁 (20) 技术指标 (21) 常见故障 (22) 附录I海康威视产品服务 (23) 附录II用户信息卡 (24)
1DS-1000K网络键盘功能结构 1.1键盘的主要功能 ●DS-1000K网络键盘有两种方式控制DVR：网络控制方式和RS485总线控制方式，通 过网络最多可以控制99台DVR，通过RS485总线可以控制32台； ●DS-1000K网络键盘可以实现DVR设备配置、图像播放、手动录像、云台操作、画面 预览等功能，并可以通过摇杆及相应的快捷键很方便的控制接在DVR上的云台解码器； ●DS-1000K网络键盘有两级权限：管理员和操作员，管理员可以操作控制菜单和配置 菜单，操作员只可以操作控制菜单； ●DS-1000K网络键盘有键盘锁功能； ●DS-1000K网络键盘可以接收DVR设备的报警信息，最多接收10台DVR设备的报 警信息； ●DS-1000K网络键盘支持报警连动功能，本身有4个报警输出口，通过操作控制菜单 的报警处理项，设置或解除报警输出。 ●DS-1000K支持多种输入方式：中文、大写字母、小写字母、数字等； 注意：DS-1000K键盘配合海康威视DVR硬盘录像机使用时，DVR硬盘录像机版本必须为1.4版及以上！ 1.2键盘示意图
矩阵控制器用户使用手册 用户须知 本手册适用于矩阵控制器，内容仅供参考，产品请以实际为准。 我们将不定期对手册进行更新，恕不另行通知。更新内容将直接编入新版说明书，同时会在公司网站下载中心提供最新版的说明书。本用户手册可能包含技术上的不准确或印刷方面的错误，真诚地希望您能把意见及时反馈给我们，在以后的版本中，我们会加以充实或改进。
目录 第1章简介 (1) 1.1产品简介 (1) 1.2约定 (1) 第2章矩阵控制器的安装、配置与卸载 (2) 2.1安装矩阵控制器 (2) 2.2安装VCREDIST_X86 (3) 2.3卸载矩阵控制器 (4) 第3章矩阵控制器的运行与使用 (5) 3.1运行矩阵控制器 (5) 3.2使用矩阵控制器 (5) 3.2.1 添加解码器 (5) 3.2.2 解码器轮巡预览 (6) 3.2.3 解码器预览上墙 (7) 3.2.4 解码器报警联动上墙 (7) 第4章模拟键盘的使用 (9) 4.1配置并运行矩阵键盘 (9) 4.2安装模拟键盘 (10) 4.3使用模拟键盘实现预览上墙 (12) 4.4使用模拟键盘实现全局策略 (14)
第1章简介 1.1产品简介 矩阵控制器是一款当综合安防管理平台中加入硬件解码器时，实现监控设备视频在解码器屏幕上显示的功能软件。 矩阵控制器在Windows系统下运行，需和综合安防管理平台、硬件解码器配合使用。该软件开启时置于后台运行，不影响当前服务器的其他操作；该软件具有统一的处理模块，发出上墙命令后能快速生效；该软件具有自动重启功能，在硬件发生故障时能快速彻底恢复到异常发生前的状态；该软件具有灵活的循环切换功能，可设置单路循环切换或者多路循环切换。 1.2约定 在本手册中为了简化描述，做以下约定： 数字硬盘录像机、网络摄像机简称为设备 设备的通道称为视频点位 点击为鼠标左键单击 双击为鼠标左键双击 右键单击为鼠标右键单击 模拟键盘分为SN4211-B与SN4211-C两款，SN4211-C也称智敏键盘
可编程键盘用户手册 版本3.2 I.程序安装 运行Setup.exe文件来安装程序。 系统默认的安装文件夹是“C:\Program Files\Matrix Maker Chinese\Programmable Keyboard”。 II.驱动程序设置 这部分只适用于Windows 2000/XP操作系统。 系统默认的驱动文件夹是“C:\Program Files\Matrix Maker Chinese\ KB Driver”。 在默认文件夹中有详细的指令路径，请参照“POSKB_DRV_SETUP.pdf”文件。 III.键盘的编程软件 执行文件的默认路径是： “C:\ Program Files\Matrix Maker\Programmable Keyboard Chinese\MatrixMakerChinese.exe” 1.选择键盘 当运行程序时会出现以下对话框： 选择你所想编程的产品类型和国家代码，然后按“确定”键确定。国家代码就是键盘出厂时的语言设置，带磁卡阅读器的产品都需要进行设置，对于客户的使用语言的不同，设置不同的国家代码。如果在此设置了国家代码后，则后续在设置“键盘设置”时，国家代码中就可以不用设置国家代码了。本手册接下来的说明都是基于S78A产品，当然其他产品也适用。
2.编辑键码 拖动鼠标，使鼠标指在键盘的某一个按钮上，当按钮颜色变成灰黑色时就可以对此按钮编程了。 在可编程的按键上点击鼠标左键，会弹出一个滑行菜单。这时可以用“扫描码”的方式给按键赋值。给一个按键赋值后，你还可以点击滑行菜单条中“清除”来清除已赋的码值，点击“层次索引”来指定这个按键的键层。 i.扫描码 在这种方式下，你能用任意扫描码给一个按键赋值 在以上对话框的“键盘”画面上显示了最常用的键码，并在“特别编码”区域列出了一些特
矩阵控制键盘操作说明 键盘概述 控制器是智能电视监控系统中的控制键盘，也是个监控系统中人机对话的主要设备。可作为主控键盘，也可作为分控键盘使用。对整个监控系统中的每个单机进行控制。 键盘功能 １．中文/英文液晶屏显示 ２．比例操纵杆（二维、三维可选）可全方位控制云台，三维比例操纵杆可控制摄像机的变倍 ３．摄像机可控制光圈开光、聚集远近、变倍大小 ４．室外云台的防护罩可除尘和除霜 ５．控制矩阵的切换、序切、群组切换、菜单操作等 ６．控制高速球的各种功能，如预置点参数、巡视组、看守卫设置、菜单操作等 ７．对报警设备进行布/撤防及报警联动控制 ８．控制各种协议的云台、解码器、辅助开头设置、自动扫描、 自动面扫及角度设定 ９．在菜单中设置各项功能 10．键盘锁定可避免各种误操作，安全性高 11．内置蜂鸣器桌面上直接听到声音，可判断操作是否有效 技术参数 １．控制模式主控、分控 ２．可接入分控数16个 ３．可接入报警模块数239个 ４．最大报警器地址1024个 ５．最大可控制摄像机数量1024个 ６．最大可控制监视器数量 64个 ７．最大可控制解码器数量 1024个 ８．电源 AC/DC9V（最低500mA的电源） ９．功率 5W 10．通讯协议Matri、PEL-D、PEL-P、VinPD 11．通讯波特率1200 Bit/S,2400 Bit/S,4800 Bit/S ,9600Bit/S， Start bit1,Data bit8,Stop bit1
接线盒的脚定义 控制线连接图 键盘按键说明 lris Focus Far 聚焦远 Focus Near 聚焦近 Zoom Tele 变倍大 Zoom Wide 变倍小 DVR 设备操作 DVR 功能键 Shift 用户登入 Login 退出键 Exit 报警记录查询 List 进入键盘主菜单 MENU 启动功能 F1/ON 关闭功能 F2/OFF 液晶显示区
4x4矩阵键盘识别设计班级：1221201 专业：测控技术与仪器 姓名：涂勇 学号：2012 2012 0110 指导老师：钟念兵 东华理工大学 2016年1月1日
摘要 随着21世纪的到来，电子信息行业将是人类社会的高科技行业之一，电子式设施现代化的基础，也是人类通往科技巅峰的直通路。电子行业的发展从长远来看很重要，但最主要的还是科技问题。 矩阵式键盘提高效率进行按键操作管理有效方法，它可以提高系统准确性，有利于资源的节约，降低对操作者本身素质的要求。是它能准时、实时、高效地显示按键信息，以提高工作效率和资源利用率。 矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N 个按键，显示在LED数码管上。单片机控制依据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。 4*4矩阵式键盘采用STM32嵌入式微处理器为核心，主要由矩阵式键盘电路、硬件电路、显示电路等组成，软件选用C语言编程。STM32将检测到的按键信号转换成数字量，显示于LED显示器上。该系统灵活性强，易于操作，可靠性高，将会有更广阔的开发前景。
目录 第一章：系统功能要求--------------------------------------------------------4*4 矩阵式键盘系统概述------------------------------------------------ 本设计任务和主要内容--------------------------------------------------- 第二章：系统硬件电路的设计------------------------------------------------硬件系统主要思路和电路原理图- -------------------------------------- 硬件上键盘规划- --------------------------------------------------------- 第三章：系统程序的设计------------------------------------------------------程序的编写步骤----------------------------------------------------------- 编写的源程序-------------------------------------------------------------- 第四章：心得体会---------------------------------------------------------------
MV2850系列控制键盘 （SYSTEM KEYBOARD） 使用说明书 （中文版第一版） 深圳市智敏科技有限公司 SHEN ZHEN ZHI MIN TECHNOLOGY CO.,LTD. Copyright 2000-2003. All Rights Reserved.
注意事项： 1.安装场所 远离高温的热源和环境，避免阳光直接照射。 为确保本机的正常散热，应避开通风不良的场所。 为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。 小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。 2.避免电击和失火 切记勿用湿手触摸电源开关和本机。 勿将液体溅落在本机上，以免造成机器内部短路或失火。 勿将其它设备直接放置于本机上部。 安装过程中进行接线或改线时，都应将电源断开，预防触电。 重要提示： 为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。 清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。 不得在电源电压过高和过低的场合下使用该本机。 务请通读本使用说明书，以便您掌握如何正确使用本机。当您读本说明书后，请把它妥善保存好，以备日后参考。如果需要维修，请在当地与经本公司授权的维修站联系。 环境防护： 本机符合国家电磁辐射标准，对人体无电磁辐射伤害。 申明： 产品的发行和销售由原始购买者在许可协议条款下使用； 未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介； 本手册若有任何修改恕不另行通知； 因软件版本升级而造成的与本手册不符，以软件为准。
矩阵键盘操作说明 一、系统复位 1按数字键0后，按MON键 2输入99后，按NEXT键 二、键盘视频选择 首先是监视器选择然后是摄像机选择 1、按键盘上的CLEAR键，清除键盘数字输入ENTER区中的数字显示 2、输入所选择的监视器号，该数字在键盘数字输入ENTER区中显示 3、按MON键，该监视器号在键盘监视器MONITOR区中显示 4、同时系统主机将返回该监视器对应的图像号，在键盘的摄像机CAMERA区中显示。 5、输入选择的摄像机号，该数字在键盘数字输入ENTER区中显示 6、按CAM键 7、系统主机将返回该图像号，在键盘的摄像机CAMERA区中显示则选择的图像再选择的 监视器上显示 三、图像区域切换 在指定的监视器上运行一个指定区域的图像切换，该功能可以在任何一个监视上浏览切换所有的图像操作步骤如下： 1、按键盘上CLERA键，清除数字输入ENTER区中的数字显示 2、输入所选择的监视器号，该数字在键盘数字输入ENTER区中显示 3、按MON键，该监视器号在键盘监视器MONITOR区中显示 4、输入区域切换中的开始图像号 5、按ON键，确认开始区域的开始图像 6、输入区域切换中的结束图像号 7按OFF键确定区域切换的结束图像 完成后则该监视器开始区域切换依次按照设定的图像号进行切换如要添加一个图像到切换序列中则： 1和设置区域切换的步骤一样重复1-3步，选择一个监视器，该监视必须已存在一个切换队列 2、输入所希望添加的摄像机图像好，该摄像机图像号必须在系统的最大允许摄像机图像号的范围内 3、按组合键ENTER-ON,ENTER键必须在前面，确定添加的图像。 如要在切换队列中删除一个图像： 1、和设置区域切换的步骤一样重复1-3步，选择一个监视器，该监视必须已存在一个切换队列 2输入所希望添加的摄像机图像好，该摄像机图像号必须在这个序列切换范围内。 3、按组合键ENTER-OFF,ENTER必须在前面，确认删除图像。 四、报警设置 单布防 针对需要布防的防区一个一个的布防，防区布防后，根据监视器与防区触点权限表，自动将该防区分配到与之对应的监视器上。一旦报警，则与之相关的报警监视器就可以对这个报警防区进行响应。具体操作如下1、输入防区号 2、按组合键ARM-ON,ARM键必须先按，对该报警防区进行确认。 全布防。撤防即按ARM-OFF键 1、输入数字键0
用户手册 1 版权 Copyright ? 2010， GE Security ， Inc. 版权所有 未经 GE Security 事先书面同意，除非美国版权法特别许可，否则不得全部或部分拷贝本文件或对其进行复制。 文件编号/修订本：0226-2010LPT （2010年 2 月） 免责声明 若该文件中所包含的信息有任何更改，恕不另行通知。GE Security 公司不对所出现不准确或疏漏承担任何责任；尤其要声明的是，对于因直接或间接使用或应用本文件内容而导致的个人或其它方面的损失或风险，我们也不会承担任何责任。最新的文件请联系您的本地供应商或访问 https://www.doczj.com/doc/a93320652.html, 。 本发行版本中包含屏幕捕获示例和日常操作中使用的报告。可能内含虚构的个人和公司名的示例。任何名称（姓名）和地址如与企业或个人的名称（姓名）和地址雷同，纯属巧合。 商标和专利 GE 和 GE 标志是通用电气公司的注册商标。SCR-M409为GE 安防产品型号。 本文件中使用的其它商标名为相应产品制造商或厂商的商标或注册商标。 预定用途 按照产品原本的设计用途来使用；请参阅产品数据表和用户文档。最新的文件请联系您的本地供应商或访问 https://www.doczj.com/doc/a93320652.html, 。
目录 第一章产品介绍———————————————————————————————3 第二章安装说明———————————————————————————————3 第三章操作必读———————————————————————————————6 第四章矩阵控制操作指南———————————————————————————8 第五章云台控制操作指南———————————————————————————16 说明： 本用户手册适用于GE 公司的SCR-M409矩阵控制键盘。本手册包括产品概述、详细说 明以及连接和安装方式。如果您有疑问或关心的问题，此文件也提供如何与技术支持 部门取得联系的信息。 若要有效使用该文档，您至少应具备以下资质条件：CCTV 系 统和元件的基础知识；电气配线和低压电气连接的基础知识。在安装或操作此产品之前，请完全阅读这些说明及所有附属文件。 注意：合格的服务人员应遵守所有适用的规程，以执行所需的硬件安装工作。
1 4×4矩阵式键盘识别显示系统概述 矩阵式键盘模式以N个端口连接控制N*N个按键，实时在LED数码管上显示按键信息。显示按键信息，既降低了成本，又提高了精确度，省下了很多的I/O 端口为他用，相反，独立式按键虽编程简单，但占用I/O口资源较多，不适合在按键较多的场合应用。并且在实际应用中经常要用到输入数字、字母、符号等操作功能，如电子密码锁、电话机键盘、计算器按键等，至少都需要12到16个按键，在这种情况下如果用独立式按键的话，显然太浪费I/O端口资源，为了解决这一问题，我们使用矩阵式键盘。 矩阵式键盘又称行列键盘，它是用N条I/O线作为行线，N条I/O线作为列线组成的键盘。在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为N×N个。这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。 最常见的键盘布局如图1.1所示。一般由16个按键组成，在单片机中正好可以用一个P口实现16个按键功能，这也是在单片机系统中最常用的形式，本设计就采用这个键盘模式。 图1.1 键盘布局
2系统主要硬件电路设计 2.1单片机控制系统原理 图2.1 单片机控制系统原理框图 2.2单片机主机系统电路 AT89C52单片机是51系列单片机的一个成员，是52单片机的简化版。内部自带2K字节可编程FLASH存储器的低电压、高性能COMS八位微处理器，与Intel MCS-52系列单片机的指令和输出管脚相兼容。由于将多功能八位CPU和闪速存储器结合在单个芯片中，因此，AT89C52构成的单片机系统是具有结构最简单、造价最低廉、效率最高的微控制系统，省去了外部的RAM、ROM和接口器件，减少了硬件开销，节省了成本，提高了系统的性价比。 图2.2 单片机主机系统图
背熟以下文章，就能脱离鼠标，光用键盘操作了 一、常见用法： F1 显示当前程序或者windows的帮助内容。 F2 当你选中一个文件的话，这意味着“重命名” F3 当你在桌面上的时候是打开“查找：所有文件” 对话框 F10或ALT 激活当前程序的菜单栏 windows键或CTRL+ESC 打开开始菜单 CTRL+ALT+DELETE 在win9x中打开关闭程序对话框 DELETE 删除被选择的选择项目，如果是文件，将被放入回收站 SHIFT+DELETE 删除被选择的选择项目，如果是文件，将被直接删除而不是放入回收站 CTRL+N 新建一个新的文件 CTRL+O 打开“打开文件”对话框 CTRL+P 打开“打,印”对话框 CTRL+S 保存当前操作的文件 CTRL+X 剪切被选择的项目到剪贴板 CTRL+C 复制被选择的项目到剪贴板 CTRL+V 粘贴剪贴板中的内容到当前位置 CTRL+Z 撤销上一步的操作 ALT+SHIFT+BACKSPACE 重做上一步被撤销的操作 Windows键+M 最小化所有被打开的窗口。 Windows键+CTRL+M 重新将恢复上一项操作前窗口的大小和位置 Windows键+E 打开资源管理器 Windows键+F 打开“查找：所有文件”对话框 Windows键+R 打开“运行”对话框 Windows键+BREAK 打开“系统属性”对话框 Windows键+CTRL+F 打开“查找：计算机”对话框 SHIFT+F10或鼠标右击打开当前活动项目的快捷菜单 SHIFT 在放入CD的时候按下不放，可以跳过自动播放CD。在打开wo rd的时候按下不放，可以跳过自启动的宏 ALT+F4 关闭当前应用程序 ALT+SPACEBAR 打开程序最左上角的菜单 ALT+TAB 切换当前程序 ALT+ESC 切换当前程序 ALT+ENTER 将windows下运行的MSDOS窗口在窗口和全屏幕状态间切换 PRINT SCREEN 将当前屏幕以图象方式拷贝到剪贴板
Matrix软件操作说明 一. 软件系统设置 1．通讯设置 通讯设置目的是为了选不同的端口,对端口通讯速率,及矩阵系统网络号进行 设置,只有在与矩阵系统速率相同的情况下才能进行通信. 窗口界面: 具体操作如下. 1.单击工具栏的"通讯方式"按钮,进入通讯方式设置窗口 2.选择当前软件的通讯方式,"使用本地串口"用485线与电脑相连,远程透 明串口,用IP模块通信 3.选择相应的"串口","波特率". 4.选择"使用远程透明串口",使用网络设备进行通信.选择对应的网络设备. 5.单击"确定" 保存设置 附:虚拟键盘涉及到网络号操作,在此进行设置. 2．矩阵类型 窗口界面 具体操作 1.单击"软件系统设置"->"矩阵类型",进入矩阵类型界面 2.选择"矩阵类型"(此类型关系到当前所读取矩阵数据的正确性,请务必选 择对应的矩阵型号). 3.单击"确定" 保存设置 3．修改密码 窗口界面 具体操作 1.单击"软件系统设置"->"修改密码",进入修改密码界面 2.输入"旧密码",并确认输入新密码 3.单击"确定" 保存设置
4．登陆/登出 为防止他人任意更改系统设置,系统提供此功能,在拥有管理员权限的情况下方可操作系统. 其界面如下: 二. 矩阵系统设置 1.时间设置 设置矩阵系统时间. 窗口界面 具体操作: 1.单击"矩阵系统设置"->"时间设置", 2.进入"时间设置"界面 3.可单击"同步系统时间"按钮,与计算机系统同步时间 4.也可手工设置矩阵时间. 5.单击"确定",保存设置 2.云台协议 设置云台协议 窗口界面 具体操作: 1.单击"矩阵系统设置"->"云台协议", 2.进入"云台协议"设置界面 3.选择"云台协议",和对应的通信速率. 4.单击"确定",保存设置 3.网络编号 设置矩阵系统网络号 窗口界面 具体操作: 1.单击"矩阵系统设置"->"网络编号",
键盘控制器 （KEYBOARD CONTROLLER）使用说明书Operation Instruction Copyright 2003-2009. All Rights Reserved.
温馨提示: 感谢您使用本公司产品。 为了让您能够尽快熟练的操作本机，请您仔细阅读我们为您配备内容详细的使用说明书，从中您可以获取有关产品安全注意事项、产品介绍以及产品使用方法等方面的知识。当您阅读完说明书后，请将它妥善保存好，以备日后参考。 如果您在产品的使用过程中发现什么问题，请联系产品技术服务人员。谢谢您的合作！ 申明： 在编写此说明书时我们非常小心谨慎，并认为此说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。但是我们将不对本手册可能出现的问题和疏漏负责。同时，由于我们无法控制用户对本手册可能造成的误解，因此，将不负责在使用本手册的过程中出现的事故或由此引起的损坏。对于因使用本产品所造成的任何损坏第三方的索赔不负责任。对于因软件的误操作、产品维修、或其它意外情况等引起资料的删改或丢失不负任何责任，也不对由此造成的其它间接损失负责。 本产品的发行和销售由原始购买者在许可协议条款下使用。 未经允许，任何单位和个人不得将本说明书全部或部分复制、再生或翻译成其它机器可读形式的电子媒介。 本说明书若有任何修改恕不另行通知。 因软件版本升级而造成的与本说明书不符，以软件为准。 注：本设备在出厂前已经过严格的质量测试，符合国家电磁辐射标准。
目录 第一部分键盘操作 (4) 1.1 设备概述 (4) 1.2 开机运行 (6) 1.3 键盘登录 (6) 1.4 键盘注销 (6) 第二部分控制监控主机 (6) 2.1 选择监视器 (6) 2.2 选择图像 (7) 2.3 向前、向后切换图像 (7) 2.4 图像保持 (7) 2.5 主机自由切换 (7) 2.6 主机程序切换 (8) 2.7 主机同步切换 (9) 2.8 主机群组切换 (10) 2.9 屏幕分割控制 (10) 2.10 屏幕拼接控制 (10) 2.11 保存主机当前设置 (11) 2.12 网络主机控制 (11) 2.13 监控主机菜单设置 (11) 第三部分控制摄像机 (12) 3.1 选择摄像机 (12) 3.2 控制摄像机方向 (12) 3.3 控制摄像机镜头 (13) 3.4 预置位操作 (13) 3.5 图像返回 (14) 3.6 自动巡视 (14) 3.7 轨迹扫描 (14) 3.8 区域扫描 (15) 3.9 云台自动扫描 (15) 3.10 操作辅助功能 (16) 3.11 智能摄像机菜单设置 (16) 第四部分控制报警主机 (16) 4.1 选择警点 (16) 4.2 防区警点设防、撤防 (16)

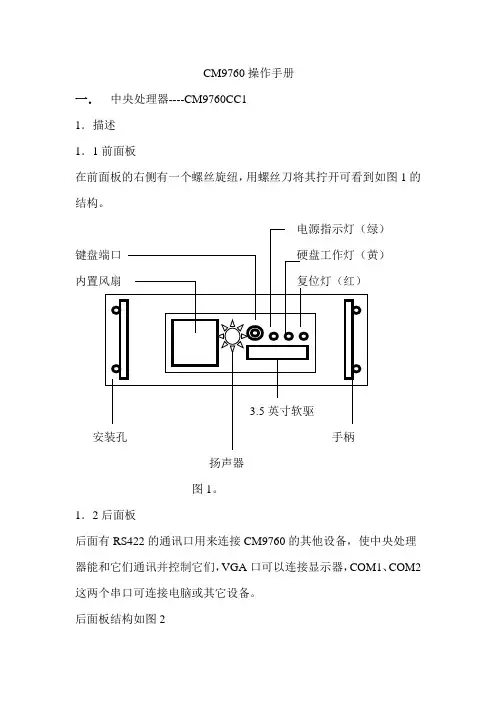

PELCO CM9760-KBD-AU 使用说明(图) DOS编程操作步骤 一、分别在CM9760/9740-CC1的后面板连接显示器和键盘 二、在显示器出现8个小框的监视界面后，按键盘上的CTRL+Q退出监示界面 三、输入SET97XX后按回车进入编程界面 四、用ALT+S进入文件选择界面 五、用方向键选择到COMMS（通信文件）后按回车键进入 1、在通信文件界面上按ALT+F选择Load（装入文件） 2、在出现的LOAD FILE界面中，在PATH:后输入C:9740,按回车 3、选择下框中出现的TEST.SCP按回车进入此通信文件 4、查阅此文件中的通信口所连接的设备情况 通常：PORT 5的PIN为2，代表连接矩阵箱 PORT 6的PIN为100或大于100的数，代表连接的为键盘 以后的接口可能连接解码器，PIN为9或5（针对不同的解码器） ERD97P21-U解码器和SD5系列球机及ES系列枪机的的PIN均为9， 波特率为4800，NONE(无校验)，1停止比特，8个比特长 其它常用外接设备参数为: 报警主机：1，4800，N,1,8. 继电器：17，9600，E，1，8 六、修改后按ALT+F并选择Save as连按两次回车保存修改
七、相同方法ALT+S，选择CAMERA（摄像机文件），回车进入。 1、按ALT+F选择Load（装入文件），在出现的LOAD FILE界面中，在PATH:后输入C:9740, 按回车。 2、选择下框中出现的TEST.CAM按回车进入摄像机文件。 在出现的表格中CAM为摄像机物理号（不可变）。LOG为摄像机逻辑号，用户可自 定义（建议与物理号一一对应）。IDENTS为摄像机字符标识号，用户可自定义（为 英文字符）。PRT为：如果摄像机带解码器，则填入相应的控制输出端口号（与通 信文件中所选择的控制端口对应）。ADR为带解码器摄像机的地址号（应与摄像机 实际所拨码地址号对应）。AUX：解码器辅助功能的工作状态（自锁或者点触）。 OPERATOR为定义该摄像机能被哪个键盘所控制（按回车键进入，按空格键选择键 盘）。GPI为继电器号码。需与继电器箱配合使用。V-ALM为视频同步信号丢失报警。 八、修改后按ALT+F并选择Save as连按两次回车保存修改。 九、相同方法进入PIN（用户登录文件） 此文件可设置用户登录密码，即PIN（一个键盘时的出厂设置一般为1111）。用户 编号OPR（范围1－96）。用户优先级别PRTY（范围1－9999，数字越小，级别越高）等。切记修改后用同样的方法保存。 十、用同样方法用户可以自行修改如MONITOR(监视器文件)等文件 十一、当确认修改完毕后，按CTRL+Q退出编程界面 十二、按CTRL+ALT+DEL重新启动系统 十三、系统检测过后即可进行正常操作和控制 键盘加电启动显示SYSTEM 9760 V**后，输入在PIN文件中所编的登录密码即可登 录系统，然后选择相应的监示器和摄像机进行切换和控制操作。
