聚偏氟乙烯树脂的合成方法
1 概述

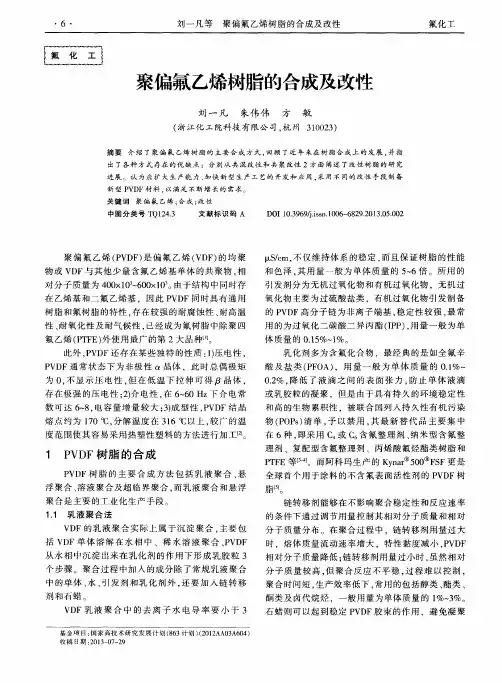

聚偏氟乙烯(PVDF)是偏氟乙烯(VDF)的均聚物或VDF与其他少量含氟乙烯基单体的共聚物，相对分子质量为400×103-600×103。由于结构中同时存在乙烯基和二氟乙烯基，因此PVDF同时具有通用树脂和氟树脂的特性，存在较强的耐腐蚀性、耐高温性、耐氧化性及耐气候性。已经成为氟树脂中除聚四氟乙烯(PTFE)外使用最广的第2大品种。
此外，PVDF还存在某些独特的性质：1)压电性，PVDF通常状态下为非极性α晶体，此时总偶极矩为O，不显示压电性，但在低温下拉伸可得β晶体，存在极强的压电性；2)介电性，在6～60Hz下介电常数可达6～8，电容量增量较大；
3)成型性，PVDF结晶熔点约为170℃，分解温度在316℃以上，较广的温度范围使其容易采用热塑性塑料的方法进行加工。
2 PVDF树脂的合成
PVDF树脂的主要合成方法包括乳液聚合、悬浮聚合、溶液聚合及超临界聚合，而乳液聚合和悬浮聚合是主要的工业化生产手段。
2.1乳液聚合法
VDF的乳液聚合实际上属于沉淀聚合，主要包括VDF单体溶解在水相中、稀水溶液聚合、PVDF从水相中沉淀出来在乳化剂的作用下形成乳胶粒3个步骤。聚合过程中加入的成分除了常规乳液聚合中的单体、水、引发剂和乳化剂外，还要加入链转移剂和石蜡。
VDF乳液聚合中的去离子水电导率要小于3μS／cm．不仅维持体系的稳定，而且保证树脂的性能和色泽，其用量一般为单体质量的5-6倍。所用的引发剂分为无机过氧化物和有机过氧化物，无机过氧化物主要为过硫酸盐类，有机过氧化物引发制备的PVDF高分子链为非离子端基，稳定性较强，最常用的为过氧化二碳酸二异丙酯(IPP)，用量一般为单体质量的0．15％～1％。
乳化剂多为含氟化合物，最经典的是如全氟辛酸及盐类(PFOA)，用量一般为单体质量的0．1％～0．2％，降低了液滴之间的表面张力，防止单体液滴或乳胶粒的凝聚，但是由于具有持久的环境稳定性和高的生物累积性，被联合国列入持久性有机污染物(POPs)清单，予以禁用，其最新替代品主要集中在6种，即采用C4或C6含氟整理剂、纳米型含氟整理剂、复配型含氟整理剂、丙烯酸氟烃酯类树脂和PTFE等。
链转移剂能够在不影响聚合稳定性和反应速率的条件下通过调节用量控制其相对分子质量和相对分子质量分布。在聚合过程中，链转移剂用量过大时，熔体质量流动速率增大，特性黏度减小，PVDF相对分子质量降低；链转移剂用量过小时，虽然相对分子质量较高，但聚合反应不平稳，过程难以控制，聚合时间短．生产效率低下，常用的包括醇类、酯类、酮类及卤代烷烃，一般用量为单体质量的l％～3％。石蜡则可以起到稳定PVDF胶束的作用，避免凝聚和粘釜现象的发生。
以C
6F
13
I和IC
4
F
8
I为链转移剂的条件下通过碘转移成功进行了VDF和三氟甲
基丙烯酸(TFMA)的无皂乳液共聚，发现在不同配比下(TFMA、VDF摩尔比0：1～0．5：0．5)制备共聚产物的相对分子质量与理论值极为接近，相对分子质量分布最高为2.95，同时加入少量的TFMA能够提高聚合过程及制备乳液的稳定性。
在VDF的乳液聚合体系中加入6种不同的链转移剂，即l，1-二氯-2，2，2-三氟乙烷(HCFC-123)、三氯一氟甲烷(CFC-l1)、碳酸二乙酯(DEC)、丁烯二酸二乙酯(DEM)、氯仿以及丙酮，发现在压力为4MPa的条件下链转移速率常数分别为5．83×10-5、8．27×10-5、4．62×10-4、8．03×lO-4、9．25×10-5以及4．38×10-4．表明酯类和酮类链转移常数较大，而含卤烷烃中仅氯仿的链转移系数较高，其他的则相对较低。
VDF的分散聚合其成核机理属于低聚物成核机理，发现在相同转化率下，降低反应压力、增加引发剂或乳化剂的含量都可以获得更小的PVDF乳胶粒粒径，其中反应压力(或单体含量)是影响程度最大的因素。
目前在VDF的乳液聚合中聚合釜可分为立式和卧式。卧式反应釜与立式相比，气液接触面积较大．有利于引发自由基聚合和促进链增长，是VDF乳液聚合的合适设备。吴君毅等在卧式反应釜中压力为6MPa的条件下输入VDF单体。以IPP为引发剂，全氟辛酸铵(APFO)为乳化剂，研究了50℃下引发剂、单体和乳化剂含量对单体体积乳胶粒数和聚合物速率的影响，发现单体体积乳胶粒数随着初始引发剂或初始乳化剂含量的增加而降低，此时聚合速率呈现上升的趋势，并且在聚合体系中反应速率和单体体积乳胶粒数约呈0．19级关系。与理论分析动力学模型中的1／6较为接近。
搅拌转速同样是VDF乳液聚合中的一个重要因素，主要作用在3个方面：1）传热。足够的搅拌转速能使釜中心产生的热量扩散到整个反应体系中并被循环水冷却，同时也有利于对反应体系温度的控制。
2）传质。聚合过程中首先要将VDF单体扩散到整个水相中。转速太小时扩散速度变慢从而不利于VDF和水相界面间的接触，甚至会对整个反应的聚合速率造成影响。
3)维持乳液稳定。搅拌转速过小时乳液体系不容易散热，可能会出现部分凝胶；搅拌转速过大时同样会破坏乳液的稳定性，也可能会发生破乳。
乳液聚合法聚合速率快，散热容易，对环境污染少，但是在后处理工艺中，乳液需经凝聚破乳、洗涤、脱水、干燥等工序，步骤繁琐，残留的乳化剂有可能影响产品色泽和性能。
2.2悬浮聚合法
VDF悬浮聚合体系包括单体、水、引发剂、分散剂和链转移剂。单体在搅拌和分散剂共同作用下．以液滴形式悬浮在分散介质去离子水中，当引发剂进入单体液滴内部分解成自由基进行链引发和链增长开始聚合反应，其成核机理为液滴成核，聚合产物PVDF树脂以固体粒子形式沉析出来。由于VDF临界温度为30.1℃，因此对引发剂活性要求较高．保证在较低的温度条件下能发生聚合，常用引发剂包括IPP、过氧化二碳酸二(2-乙基己基)酯(EHP)。分散剂多为纤维素醚类或聚乙烯醇类的水溶性聚合物，一般用量为单体质量的0．05％～0．4％．覆盖在液滴表面防止液滴或聚合物粒子间的聚并，同时分散剂含量和聚合物颗粒大小相关，当其含量过大时，聚合物颗粒明显减小。
在采用悬浮聚合制备制品级PVDF树脂时通过改变链转移剂种类、用量或加料方式。不仅能够影响产物的相对分子质量及分布的．同时会对树脂的白度和熔融流动性造成一定的影响。通过悬浮聚合制备PVDF-三氟氯乙烯(CTFE)共聚物．后采用部分脱氯法制备了P(VDF—TrFE—CTFE)(TrFE为三氟乙烯)，随即研究了PVDF树脂相对分子质量和相对分子质量分布对于介电性的影响，发现聚合物的高相对分子质量和宽分布在一定程度上降低结晶度和介电性。
悬浮聚合制备PVDF对温度和压力要求相对较低．由于不含有乳化剂，容易脱除分散剂，产品纯度较高，后处理简单，成本较低，但是聚合速率慢，过程不可控。另外悬浮聚合制备PVDF颗粒粒径较大，可达几十甚至几百微米，在涂料等应用上存在一定的限制。
2.3溶液聚合法
溶液聚合是采用含氟或含氟氯的饱和溶剂溶解VDF和引发剂制备PVDF。随即从溶剂中沉淀出来。与悬浮聚合和乳液聚合相比，溶液聚合制备的PVDF相对分子质量较低，限制了其应用。同时溶液聚合中采用的有机溶剂对环境污染较大，因此不适用于大批量的生产．多用于实验室中研究。
用辐射引发的溶液聚合制备了PVDF树脂，发现与悬浮聚合制备的PVDF相比熔点和结晶度较高，当以三氟乙酸为溶剂时，产物的相对分子质量会出现增大的趋势。通过溶液聚合制备了VDF和全氟甲基乙烯基醚(PMVE)的两亲性共聚物．并通过调节黄原酸酯链转移剂的含量实现了对其相对分子质量及分布的可控。
2.4超临界聚合法
超临界聚合法则是近年来发展起来的制备PVDF树脂的一种新型工艺。超临
界CO
2是含氟聚合物的良好溶剂，同时溶解在含氟聚合物中的CO
2
能诱导聚合物
结晶，制备的PVDF会从超临界CO
2
中沉析出来，主要聚合方式为沉淀聚合。而
通过加入一定量的表面活性剂维持了聚合物粒子在连续相的稳定存在，因此超临
界CO
2
中分散聚合同样可制备PVDF。
由于VDF在超临界CO
2
中的高扩散性，因此通过超临界聚合法生产的PVDF 的相对分子质量分布一般比市售的PVDF要窄．但在某些条件下制备的PVDF相对分子质量分布加宽甚至会出现双峰形态。双峰现象有利于提高聚合物的流变行为和加工成型性，使制备产物的结构性能与传统方法制备的PVDF有所差异，其中最主要的为对聚合物结晶度的影响。有研究表明，PVDF相对分子质量分布越宽，结晶度越高。
在超临界CO
2
中合成PVDF，反应条件及聚合物结构对聚合物结晶的影响，
可通过控制初始反应压力来控制相对分子质量分布以及改变超临界CO
2
对PVDF 的溶解性能，从而获得较宽范围和可控的结晶度，其中晶型分布主要受反应温度的影响。
在超临界CO
2
存在下的VDF聚合过程中成功合成了非晶态和半结晶态的PVDF，结晶度为53％～68％，熔融温度为168～177℃，同时当以甲基丙烯酸甲酯(MMA)和含氟甲基丙烯酸甲酯无规共聚物作为大分子稳定剂时降低了制备PVDF的结晶度和熔融温度。
在超临界CO
2
存在下通过沉淀聚合制备了VDF和丙烯酸(AA)的共聚物，并通过改变初始进料组成、反应时间等因素制备了不同结晶度的聚合物。当AA摩尔比例为0．22时，制备的共聚物结晶度为0．23，远低于纯PVDF条件下的0．60。
超临界聚合制备PVDF可以通过改变温度和压力来调节溶剂对单体和聚合物的溶解能力，容易对产物进行分离纯化，同时环境友好性较强。在工业生产上具有一定的应用潜力。
有机合成方法大全 ——Jack Cao 2008年于北京
目录 第一章卤化与卤置换反应 1.醇羟基的卤化----------------------------------------------------------1-12 2.苯环及稠环上的卤化-----------------------------------------------12-23 3.杂环的卤化-----------------------------------------------------------23-29 4.芳香环侧链的卤化--------------------------------------------------29-33 5.脂肪烃的卤化--------------------------------------------------------33-42 6.加成卤化--------------------------------------------------------------42-55 7.卤置换反应-----------------------------------------------------------55-67第二章胺化与氨解反应 1.卤代物的胺化----------------------------------------------------------1-19 2.羟基和亚甲基的胺化-----------------------------------------------20-28 3.芳香环的胺化--------------------------------------------------------28-30 4.羧基和羰基的胺化--------------------------------------------------30-38 5.其它的胺化反应-----------------------------------------------------38-42第三章重氮化与重氮盐的反应 1.脂肪胺的重氮化--------------------------------------------------------1-2 2.苯环及稠环上胺基的重氮化---------------------------------------3-12 3.杂环上胺基的重氮化-----------------------------------------------12-20 4.重氮盐的反应--------------------------------------------------------20-34第四章消除反应 1．烃基的消除反应-------------------------------------------------------1-11
PVDF聚偏氟乙烯，分子式：-(C2H2F2)n- ，英文缩写poly(vinylidene fluoride)，主要 是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，它兼具和通用树 脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性（可在户外长期使用）、耐辐射性能外，还具有压电性、介电性、热电性等特殊性能，化学结构中以氟一碳 化合键结合，这种具有短键性质的结构与氢离子形成最稳定最牢固的结合。PVDF亲水性较差。 PVDF膜在处理前是疏水性的膜，经过甲醇处理后，PVDF膜就成了亲水性的了。这个你在 实验中也应该看到了。 所以，只要用甲醇处理PVDF膜30s左右就可以完全的把PVDF膜从疏水性状态转变成亲水性的了，时间延长后效果都是一样的。 同时，用肉眼观察，膜表面是否还有白色的点状或者块状区域存在，没有了再浸泡到transfer buffer中15 min。用过millipore、Pall-Gelman、osmonics的PVDF膜，都是 在甲醇中浸泡1-2 MIN。millipore公司的膜说明书都说的是在甲醇中浸泡1-2min。 PVDF膜可以结合蛋白质，而且可以分离小片段的蛋白质，最初是将它用于蛋白质的序列 测定，因为在Edman试剂中会降解，所以就寻找了PVDF作为替代品，虽然PVDF膜结合蛋 白的效率没有硝酸纤维素膜高，但由于它的稳定、耐腐蚀使它成为蛋白测序理想的用品， 一直沿用至今。PVDF膜与硝酸纤维素膜一样，可以进行各种染色和化学发光检测，也有很广的适用范围。这种PVDF膜，灵敏度、分辨率和蛋白亲和力在精细工艺下比常规的膜都要高，非常适合于的检测。 但是使用PVDF膜前，一定要先用无水甲醇预处理，再在transfer buffer中平衡好才可以使用（PVDF膜用甲醇泡的目的是为了活化PVDF膜上面的正电基团，使它更容易跟带 负电的蛋白质结合）。经过预处理的PVDF膜在转膜时，可以使用不含甲醇的transfer buffer。
聚偏氟乙烯的晶体结构 顾明浩1,张 军13,王晓琳2 (11南京工业大学材料科学与工程学院,南京 210009;21清华大学化学工程系,北京 100084) 摘要:介绍了聚偏氟乙烯(PVDF)三种主要的晶体结构:α晶型、β晶型和γ晶型,以及三种晶型 之间的相互转换。同时简单介绍了PVDF的其它晶型。探讨了不同环境因素对PVDF三种晶型的 影响,并对利用PVDF晶型的多样性拓宽PVDF材料的运用提出分析和展望。 关键词:聚偏氟乙烯;晶体结构;α晶型;β晶型;γ晶型 引言 聚偏氟乙烯(PVDF)因其优良的压电性、焦电性、高机械性、高绝缘性和耐冲击性,应用非常广泛,从简单的绝缘体、半导体到压电薄膜和快离子导体膜,这主要由于PVDF晶型多样性的结果。PVDF常见的晶体结构主要有三种:β(Ⅰ)、α(Ⅱ)、γ(Ⅲ)。其中α晶型最为常见,β晶型因其优良的压电性能受到广泛的关注。γ晶型为极性,一般产生于高温熔融结晶。PVDF三种晶型在不同的条件下产生,又在一定的条件下相互转变,因而PVDF因为晶型晶体结构的不同而显示不同的性能,本文就PVDF三种主要晶型的产生条件和不同环境因素对三种晶型的影响进行了具体阐述。 1 PVDF的主要晶体结构 111 α晶型 α晶型为单斜晶系,晶胞参数为a=01496nm,b=01964nm,c=01462nm[1]。α晶型的构型为TG TG′,并且由于α晶型链偶极子极性相反,所以不显极性[2]。 11111 α晶型的产生 在一定的温度下以适当或较大的降温速率熔融冷却可以得到α晶型的PVDF。在与环己酮[3]、二甲基甲酰胺[4]、氯苯[4]形成的溶液中结晶也可以得到α晶型的PVDF。 11112 结晶温度对α晶型的影响 结晶温度的高低直接影响结晶速度,要得到完善的单晶,结晶温度必须足够高,或者过冷程度(即结晶熔点与结晶温度之差)要小,使结晶速度足够快,以保证分子链的规整排列和堆砌[5]。同时结晶温度对聚合物晶体结构也有影响,在不同的结晶温度下,聚合物大分子链以不同的构型排列,呈现出不同的晶体结构。 对于α晶型的PVDF在不同温度的结晶行为,可通过偏光显微镜观察其球晶生长情况,在120℃～160℃结晶,随着结晶温度的升高,球晶数量减少,球晶尺寸增大,球晶的生长速率增加,而成核速率相应减少。当温度从160℃升高到170℃,球晶数量逐渐变小,以致几乎为零,但当结晶温度大于170℃,又出现球晶,是γ晶型。说明当结晶温度高于160℃,α晶型消失,所以PVDF在160℃下熔融结晶,产生α晶型。从220℃熔融,以40℃Πmin降温速率,通过DSC发现结晶峰值温度在130℃,说明α晶型最快结晶温度在130℃[6]。 Pawel等[7]发现PVDF在155℃结晶只有α晶型存在,当结晶温度在160℃以上,α晶型和γ′晶型同时存在(当在高温下,当α晶型转变为γ晶型时,此时的γ晶型称为γ′晶型),在更高的温度下,只有γ晶 基金项目:江苏省高校无机及其复合新材料重点实验室资助项目; 作者简介:顾明浩(19812),江苏南通人,男,硕士研究生,主要从事热致相分离法制备聚偏氟乙烯微孔膜的研究; 3通讯联系人.
专题有机合成题的一般解题方法 【复习目标】熟悉有机合成中需要具备的基础知识(有机物的组成、结构、性质、相互衍生关系，官能团的引入和消去，碳链的增减，官能团的保护等)，掌握有机合成的思路方法。 【机化学基础(选修5，人教版)P64-65：以有机反应为基础的有机合成，是有机化学的一个重要内容。它是利用简单、易得的原料，通过有机反应，生成具有特定结构和功能的有机化合物。有机合成的任务包括目标化合物分子骨架的构建和官能团的转化，其过程就象建筑师建造一座大厦，从基础开始一层一层地向上构建。利用简单的试剂作为基础原料，通过有机反应连上一个官能团或一段碳链，得到一个中间体；在此基础上利用中间体上的官能团，加上辅助原料，进行第二步反应，合成出第二个中间体……经过多步反应，按照目标化合物的要求，合成具有一定碳原子数目、一定结构的目标化合物。 逆合成分析法是在设计复杂化合物的合成路线时常用的方法，它是将目标化合物倒退一步寻找上一步反应的中间体，该中间体同辅助原料反应可以得到目标化合物。而这个中间体的合成与目标化合物的合成一样，是从更上一步的中间体得来的。依次倒推，最后确定最适宜的基础原料和最终的合成路线。所确定的合成路线的各步反应其反应条件必须比较温和，并具有较高的产率，所使用的基础原料和辅助原料应该是低毒性、低污染、易得和廉价的。】 (一)有机物合成的基础知识 1．有机合成中官能团的引入和消去 (1)在分子中引入官能团的方法 ①引入卤原子 a.烯烃、炔烃的加成反应 b.取代反应 ②引入羟基 a.加成反应(烯加水、醛酮加氢) b.水解反应酯的水解 ③引入双键 a.加成反应(炔烃的加氢) b.消去反应(卤代烃、醇的消去) ④引入醛基或酮基：由醇羟基通过氧化反应可得到醛基或酮基。 (2)从分子中消除官能团的方法 ①经加成反应消除不饱和键 ②经取代、消去、酯化、氧化等反应消去－OH ③经加成或氧化反应消除－CHO ④经水解反应消去酯基。 ⑤经过水解、消去反应消去－X 2．有机合成中碳链的增减 (1)增长碳链的方法：①不饱和化合物间的加成、聚合(如乙烯→聚乙烯)、不饱和烃与HCN的加成后水解等。②酯化反应(如乙酸与乙醇转化为乙酸乙酯等)。③有机合成题中碳链的增长，也有可能以信息给出，此类问题中应高度重视反应物与产物中的碳原子数的比较及连接位置关系等。 (2)缩短碳链的方法，其方法主要有：①烃的裂化裂解(石油的裂化、裂解)。②某些烃的氧化(如苯的同系物、烯烃等)。③羧酸的脱羧反应。④酯的水解反应 3. 有机合成中官能团的保护 在有机合成中，某些不希望起反应的官能团，在反应试剂或反应条件的影响下产生副反应，这样就不能达到预计的合成目标，因此，必须采取措施保护某些官能团，待完成反应后再除去保护基，使其复原。(备考指南P125－6) 例如为防止一OH被氧化可先将其酯化，为保护C＝C不受氧化可先将其与HBr加成或与水加成，在含有C＝C和－CHO的化合物中欲用溴水检验C＝C，应先将－CHO用弱氧化剂(银氨溶液、新制Cu(OH)2氧化)等。 (二)有机物合成的途径 (1)一元合成路线：RCH＝CH2→一卤代烃→一元醇→一元醛→一元羧酸→酯 (2)二元合成路线：RCH＝CH2→二卤代烃→二元醇→二元醛→二元羧酸→酯(链酯、环酯、 —CH3—CH2Cl —CH2OH —COOH
聚偏氟乙烯晶体结构及多晶型转化关系的研究进展 （兵器工业集团五三研究所，济南250031） 摘要：介绍了聚偏氟乙烯(PVDF)两种主要的晶体结构：α晶型、β晶型，同时简要的介绍了PVDF的其它晶型。探讨了不同环境因素下各晶型之间的转化关系。指出PVDF压电材料在多个领域具有广阔的应用前景。 关键字：聚偏氟乙烯晶体结构晶型转化 1引言 近年来，聚偏氟乙烯（PVDF）在功能高分子材料领域引起人们的特别关注。其原因在于它具有实际应用价值的压电性，热释电性以及复杂多变的晶型结构。 PVDF是由CFCH键接成的长链分子，通常状态下为半结晶高聚物，结晶度约为50%。迄今报道有五种晶型：α、β、γ、δ及ε型[1-2]，它们在不同的条件下形成，在一定条件下（热、电场、机械及辐射能的作用）又可以相互转化[3-6]。在这五种晶型中，β晶型最为重要，作为压电及热释电应用的PVDF，主要是含有β晶型。 2 PVDF多晶型的晶体结构及其形成条件 2.1 α晶型 α晶型是PVDF最普通的结晶形式。其为单斜晶系，晶胞参数为a=0.496nm，b=0.964nm，c=0.462nm[7]。a晶型的构型为TGTG ，并且由于a晶型链偶极子极性相反，所以不显极性[8]。α晶型的ab平面结构示意图，如图１所示。 图１α晶的ab平面结构示意图 Fig 1 Projection of poly(vinylidene fluoride) chain onto the ab plane of the unit cell for polymorphic α ________________________________________________________________ ______作者简介：张军英（1978－），女（汉族），在读硕士研究生，主要从事功能材料方面的研究。通讯作者：E-mail： Tel:
07-08学年度第二学期高二化学：有机合成的常规方法与解题思路 （附答案） 如何从原料出发去合成有机物呢？一种是通过对比，找出原料与目标产物的区别点，区别点就是变化点，然后从原料出发去合成目标产物。还可以从目标产物入手。分析若得到此产品，最后一步应是什么反应，这步反应的反应与原料又有什么样的关系，这样从后往前将原料与产品联系起来。记住合成题的正确解答必须有扎实的有机基础知识作前提。 一、总的解题思路 关键在于： 1. 选择出合理简单的合成路线。 2. 熟练掌握好各类有机物的组成、结构，性质，相互衍变关系以及重要官能团的引入和消去等基础知识。 合成路线的推导，一般有两种方法：“直推法”和“反推法”，而“反推法”较常用，该方法的思维途径是： （1）首先确定所要合成的有机物属于何类型，以及题中所给定的条件与所要合成的有机物之间的关系。 （2）以题中要求的最终产物为起点，考虑这一有机物如何从另一有机物甲经过一步反应而制得。如果甲不是所给的已知原料，再进一步考虑甲又是如何从另一有机物乙经一步反应而制得，一直推导到题目中所给定的原料为终点，同时结合题中给定的信息。 （3）在合成某一产物时，可能会产生多种不同的方法和途径，应当在兼顾原料省、产率高的前提下选择最合理、最简单的方法和途径。 二、解题的基本规律和基本知识 1.掌握有机合成路线 有机合成往往要经过多步反应才能完成，因此确定有机合成的途径和路线时，就要进行合理选择。选择的基本要求是原料价廉，原理正确，路线简捷，便于操作、条件适宜、易于分离，产率高，成本低。中学常用的合成路线有四条。 (1)一元合成路线(官能团衍变) R —CH═CH 2 →卤代烃→一元醇→一元醛→一元羧酸→酯 (2)二元合成路线 OH H C OH H C Cl H C Cl H C CH CH OH CH CH 2|2|O H 2|2|Cl 22O H 23222-??→?-??→?=??→?++-水解 加成消去 (3)芳香化合物合成路线 ⑷改变官能团的位置 3|3HBr 23HBr 223CH Br H C CH CH CH CH Br CH CH CH +-??→?=??→?加成消去 2. 官能团的引入 ⑴引入羟基（—OH ）方法: 、 、 、 等。
聚偏氟乙烯纳米纤维的制备 一、背景 聚偏氟乙烯(polyvinylidenefluoride，PVDF)主要是指偏氟乙烯均聚物或者偏氟乙烯与其它少量含氟乙烯基单体的共聚物，属于线性结晶聚合物，PVDF树脂属于热塑性聚合物，呈白色粉末状、粒状。具有优良的耐热和耐化学性、高机械强度和韧性、高耐磨性、卓越的耐气候性、以及对紫外线和核辐射的稳定性。 聚偏氟乙烯的结构式 聚偏氟乙烯因其具有高机械强度，耐酸，耐碱，压电等优良性质，被广泛的用于电纺纤维制备电池隔膜，传感器，过滤膜等。S.S.Choi等人研究发现，将PVDF基电纺纤维膜应用在锂离子电池中，不仅可以直接作电池隔膜使用，还可以在电解液中活化作为聚合物电解质使用[1]。王永荣用PVDF纳米纤维膜制作了一个压力传感器，每个传感器由三层结构构成，包括柔性上电极、PVDF纳米纤维膜和固定的下电极构成[2]。迪肯大学的Fang等人研制了利用静电纺PVDF薄膜制成的一个能量发电机，通过桥电路将机械力产生的交流电转换成直流电，点亮了电路中的LED灯[3]。武汉理工大学的翟威釆用引入聚氨酯预聚体的方法对PVDF 电纺膜进行粘结改性,使聚氨酯预聚体反应交联后和PVDF形成半互穿性网络,从而提高PVDF 膜的力学性能[4]。 二、纳米纤维的制备 2.1仪器和试剂 仪器：静电纺丝装置(SS-2535H)；磁力搅拌器；电子天平；扫描电子显微镜(SEM)试剂：聚偏氟乙烯；N,N-二甲基甲酰胺(DMF)，丙酮（市售，分析纯）； 2.2聚偏氟乙烯纳米纤维膜的制备 使用静电纺丝装置制备纳米纤维膜。称取一定量的PVDF样品放入100mL磨口锥形瓶，按溶剂的DMF和丙酮按体积比3:2加入锥形瓶内配制成浓度为17%的溶液，水浴加热将其溶解。取5mL配制好的溶液进行静电纺丝。用铝箔作为接收，调节正电压为10KV，负高压1.5KV，喷射距离15cm。液滴在静电力作用下在喷针形成Taylor锥形成射流和纤维。纺丝时间为6~8h后制得聚偏氟乙烯纳米纤维膜。
本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/a87203698.html,）聚偏氟乙烯的应用及特性 变宝网8月11日讯 聚偏氟乙烯在常态下是一种半结晶高聚物，目前已知的有5中晶型，在一定的条件下可以互相转化。 一、聚偏氟乙烯的应用 PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF 良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。 PVDF良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，采用PVDF树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PVDF 需求增长最快的市场之一。 PVDF是氟碳涂料最主要原料之一，以其为原料制备的氟碳涂料已经发展到第六代，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂料被广泛应用于发电站、机场、高速公路、高层建筑等。另外PVDF树脂还可以与其他树脂共混改性，如PVDF与ABS树脂共混得到复合材料，已经广泛应用于建筑、汽车装饰、家电外壳等。
二、聚偏氟乙烯的特性 1、PVDF具有优良的耐化学腐蚀性、优良的耐高温色变性和耐氧化性。 2、PVDF具有优良的耐磨性、柔韧性、很高的抗涨强度和耐冲击性强度。 3、PVDF具有优良的耐紫外线和高能辐射性。 4、PVDF亲水性较差。 5、可射出及押出之氟化树脂（俗称热可塑性铁氟龙）。 6、耐热性佳并有高介电强度。 更多聚偏氟乙烯相关资讯关注变宝网查阅。 本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站； 变宝网官网网址：https://www.doczj.com/doc/a87203698.html,/tags.html 网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！
PVDF聚偏氟乙烯，一种化学品，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。采用PVDF 树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，该用途成为PVDF需求增长最快的市场之一。 可用一般热塑性塑料加工方法成型。其突出特点是机械强度高，耐辐照性好。具有良好的化学稳定性，在室温下不被酸、碱、强氧化剂和卤素所腐蚀，发烟硫酸、强碱、酮、醚绵少数化学药品能使其溶胀或部分溶解，二甲基乙酰胺和二甲基亚砜等强极性有机溶剂能使其溶解成胶体状溶液。 PVDF树脂王要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。 其良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，近年来采用PVDF树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PVDF 需求增长最快的市场之一。PVDF是氟碳涂料最主要原料之一，以其为原料制备
有机合成常用的技巧 湖州中学刘羽中 关键词：有机推断有机合成 如果说有机化学是化学中的王冠的话，有机合成是则是王冠上最璀璨的明珠。有机合成和推断是有机中的精华。也是高考化学中的必考体型。 有机推断、有机合成的常用方法： 1．官能团的引入 (1)引入双键 ①通过消去反应得到C＝C双键，如醇、卤代烃的消去反应 ②通过氧化反应得到－－，如烯烃、醇的氧化 (2)引入－OH ①加成反应：烯烃与水的加成、醛酮与H2的加成 ②水解反应：卤代烃水解、酯的水解、醇钠(盐)的水解 (3)引入－COOH ①氧化反应：醛的氧化②水解反应：酯、蛋白质、羧酸盐的水解 (4)引入－X ①加成反应：不饱和烃与HX加成②取代反应：烃与X2、醇与HX的取代 2．官能团的改变 (1)官能团之间的衍变如：伯醇醛羧酸酯 (2)官能团数目的改变 如： (3)官能团位置的改变 3．官能团的消除 (1)通过加成可以消除C＝C或C≡C(2)通过消去、氧化、酯化可以消除－OH (3)通过加成(还原)或氧化可以消除－－H(4)通过水解反应消除－－O－(酯基) 4．碳骨架的增减 (1)增长：有机合成题中碳键的增长，一般会以信息形式给出，常见方式有酯化、有机物与HCN反应以及不饱和化合物间的加成、聚合等。 (2)变短；如烃的裂化裂解、某些烃(如苯的同系物、烯烃)的氧化、羧酸盐脱羧反应等。 三个重要相对分子质量增减的规律 1．RCH2OH RCHO RCOOH
M M－2M＋14 2．RCH2OH CH3COOCH2R M M＋42 3．RCOOH RCOOCH2CH3 M M＋28 (关系式中M代表第一种有机物相对分子质量) 反应条件不同、产物不同的几种情况 应对策略 一、利用结构性质推断 有机物性质是与其所具有的官能团相对应的，可根据有机物的某些性质(如反应对象、反应条件、反应数据、反应特征、反应现象、反应前后分子式的差异等等)。首先确定其中的官能团及位置，然后再结合分子式价键规律、取代产物的种类、不饱和度等确定有机物的结构简式，再根据题设要求进行解答。 例化合物A(C8H8O3)为无色液体、难溶于水、有特殊香味的物质，从A出发可发生如图所示的一系列反应，
专题有机合成题得一般解题方法 （一)有机物合成得基础知识 １.有机合成中官能团得引入与消去 (1)在分子中引入官能团得方法 ①引入卤原子ａ、烯烃、炔烃得加成反应b、取代反应 ②引入羟基a、加成反应(烯加水、醛酮加氢）ｂ、水解反应酯得水解 ③引入双键a、加成反应(炔烃得加氢) b、消去反应(卤代烃、醇得消去) ④引入醛基或酮基:由醇羟基通过氧化反应可得到醛基或酮基。 (2)从分子中消除官能团得方法 ①经加成反应消除不饱与键 ②经取代、消去、酯化、氧化等反应消去－OH ③经加成或氧化反应消除-CHO ④经水解反应消去酯基。 ⑤经过水解、消去反应消去-X 2.有机合成中碳链得增减 (1)增长碳链得方法:①不饱与化合物间得加成、聚合(如乙烯→聚乙烯)、不饱与烃与HCN得加成后水解等。②酯化反应(如乙酸与乙醇转化为乙酸乙酯等)。③有机合成题中碳链得增长，也有可能以信息给出,此类问题中应高度重视反应物与产物中得碳原子数得比较及连接位置关系等。 (2）缩短碳链得方法,其方法主要有：①烃得裂化裂解（石油得裂化、裂解）。②某些烃得氧化(如苯得同系物、烯烃等)。③羧酸得脱羧反应。④酯得水解反应 3、有机合成中官能团得保护 在有机合成中,某些不希望起反应得官能团,在反应试剂或反应条件得影响下产生副反应,这样就不能达到预计得合成目标,因此,必须采取措施保护某些官能团,待完成反应后再除去保护基,使其复原。(备考指南P1２5－6） 例如为防止一ＯH被氧化可先将其酯化，为保护C=C不受氧化可先将其与HＢr加成或与水加成,在含有Ｃ=Ｃ与-CHO得化合物中欲用溴水检验C=C,应先将-CＨＯ用弱氧化剂(银氨溶液、新制Ｃｕ(OH)2氧化)等。 (二)有机物合成得途径 (1)一元合成路线：ＲCＨ=CH2→一卤代烃→一元醇→一元醛→一元羧酸→酯 (２）二元合成路线:RCH=CＨ2→二卤代烃→二元醇→二元醛→二元羧酸→酯(链酯、环酯、聚酯)。 (３) →酯 在实际合成题中, 解答有机合成题要注意：(1),:合成路线得原理正确、路线简捷、易于提纯、反应条件温与、具有较高得产率,原料低毒性、低污染、易得与廉价得等;（2)熟练掌握好各类有机物得组成、结构、性质、相互衍生关系以及重要官能团得引入与消去等基础知识。 (三)有机物合成得思路方法 （１)正向合成法:采用正向思维,结合原料得化学性质,寻找符合需要得直接或间接得中间产物,逐步推向目标物,其过程可用“原料→中间产物Ⅰ→中间产物Ⅱ……→目标物”来表示。 (2)逆向追溯法:采用逆向思维,按“目标物→中间产物Ⅰ→中间产物Ⅱ……→原料”得顺序确定合成顺序。 —CH3CH2Cl CH2COOH
第一部分化学品及企业标识 化学品中文名称：聚偏二氟乙烯，或1,1-二氟乙烯的均聚物 化学品俗名或商品名：PVDF T-1 化学品英文名称：Polyvinylidene Fluoride 第二部分成分/组成信息 纯品（√）混合物（） 化学品名称：聚偏二氟乙烯 化学成分含量 CAS No. 1,1-二氟乙烯的均聚物 100% 24937-79-9 该化学品不在国家安全生产监督管理总局颁布的危险化学品名录之列，不属于危险化学品。尽管如此，本材料安全数据手册提供了一些有用的信息以便安全处理和正确使用本产品。本材料安全数据手册应当予以保存并且便于员工和其他使用产品的人查阅。 第三部分危险性概述 危险性类别：非危险品，无味白色粉末 侵入途径：吸入，食入，皮肤接触 健康危害：该产品是一种合成高分子聚合物，适用所有粉末树脂原材料的工业卫生与安全措施，而不需要对它进行特殊的处理。在正常加工条件下，本产品会释放出烟或气体。释放物的组成根据加工时间和温度而异。这些加工过程中的释放物轻微刺激眼睛、皮肤和/或呼吸系统，并且多次或长时间暴露在该释放物氛围中会引起恶心、犯困、头疼和发虚。尽管在正常操作条件下不会发生，但是如果加热到315℃以上温度，会产生危险的分解物，包括氟化氢和二氧化碳，浓度随温度和加热方式而异。 环境危害：该物质在环境中不能自然分解，除此外不对环境构成危害。 燃爆危险：具有阻燃性，没有爆炸的危险，燃烧时会释放出二氧化碳和氟化氢。 第四部分急救措施 皮肤接触：大量水冲洗。将产品从衣物上去除，清洗后再使用。若熔融的聚合物沾到皮肤上，立即用冷水冷却，不要将聚合物从皮肤剥离，进行热烫伤医疗处理。 食入：在医务人员的指导下引导呕吐，进行医疗。禁止通过口腔向失去知觉的人喂送任何东
有机合成的文化的构成与训练 有机合成题，近几年的江苏高考题中，重现率几乎百分之百，从04年的“由丁二烯通过双烯合成，制备甲基环己烷”到05年的“以溴代甲基环己烷为原料合成6－羰基庚酸”，每年的命题方式、形式略有变化：04年重点在推断物质结构，书写结构简式和化学方程式；05年着重在设计合成流程图，具有新意，但难度太大；06年有所改进。 一、要讲技巧，更要讲思想。 ㈠有机合成的重要意义 有机合成是有机化学的核心。学习和研究有机化学的目的，最终是为了合成自然界已存在的和自然界并不存在而人为设计的具有特定结构，因而具有特定性能和用途的有机化合物以造福人类。现在已经发现的三千多万种物质中，绝大部分是科学家合成的有机物。 在1828年武勒开始有机合成直至本世纪60年代之前，人们一直是从原料开始，逐步经过碳链的连接和官能团的安装最后完成的。但由于没有通用的思维规范，其设计过程往往需要相当丰富的理论和实践经验，十分困难。1964年E.J.Corey首创用逆推的方式设计合成路线，由于他独特的操作方式，高度规范合成设计的程序，并使其具备了相对固定的逻辑思维推理模式，因而易学易用，大大推动了这一学科的发展。E.J.Corey也因此获得了1990年诺贝尔化学奖。 人们对有机产品的研究，已经达到一个较高的水准了。如果预测某种结构的有机物具有某项特殊用途，或特殊性质，接下来的问题就是如何寻找合适的原料，采用合理的合成路线，来合成该物质了，所以有机合成具有广阔前景。 ㈡有机合成路线的设计原则 ①原理正确、步骤简单（产率高） ②原料丰富、价格低廉 ③条件合适、操作方便 ④产物纯净、污染物少（易分离） 二、有机合成题的训练方法 首先要掌握“学情”，对症下药，进行针对性的讲解和训练；其次要用经典的例题，特别是近三年的高考题进行典型引导，以建构有机合成的“模型”；再次要充分利用各类有机框图题，进行逆向思维，即以这类题为“素材”，灵活地进行合成路线的训练。 ㈠学生中存在的问题 ①官能团的引入、消除“硬装斧头柄”。究其原因是学生有机基本反应类型掌握不扎实。 ②步骤先后随心所欲。究其原因是没有很好理解有关官能团的相互影响等知识。 ③合成“绕圈子”看不出是为了保护官能团。究其原因是思路狭窄，没有理解条件对反应进行的影响。 ④题给信息不能很好的吸收应用。究其原因是对题给信息解读不够，审题也不严密。当然，也和教师给学生相关的训练太少有关。不妨把经常出现的信息归纳整理给学生。 ㈡有机合成的常见题型 ①给定原料、指定目标分子，设计合成路线，要求书写化学方程式。 例如：以乙烯为初始反应物可制得正丁醇(CH3CH2CH2CH2OH)，已知两个醛分子在一定条件下可以自身加成。下式中反应的中间产物（Ⅲ）可看成是由（Ⅰ）中的碳氧双键打开，分别跟（Ⅱ）中的2-位碳原子和2-位氢原子相连而得。（Ⅲ）是一种3-羟基醛，此醛不稳定，
聚偏氟乙烯的发展与应用 高倩 （北京化工大学理学院应用化学系，北京，20110522） 摘要：本文从结构性质到其发展应用全面介绍了聚偏氟乙烯这一物质，重点从石油化工、电子电气和氟碳涂料三个方面来介绍聚偏氟乙烯的应用与发展现状的。 关键词：聚偏氟乙烯；应用；氟碳涂料；绝缘介质膜 1、聚偏氟乙烯的结构和性质 聚偏氟乙烯（PVDF），是由l，2-二氟乙烯(VDF)单体均聚或共聚而成的线性高分子化合物，聚合度约1500，属于热塑性氟塑料。 PVDF是一种白色粉末状结晶聚合物，密度为1．75～1．789g／cm3，吸水率小于0．04％，玻璃化温度-39℃，脆化温度-62℃以下，结晶熔点约170℃，热分解温度大于316℃，长期使用温度在-40℃～150℃之间。它不耐高浓度强碱和某些胺类化合物；可溶解于二甲基甲酰胺和二甲基乙酰胺等少数几种极性溶剂；在较高温度下可溶解于某些酸类和酯类化合物。 PVDF具有优良的耐化学介质性能，对大多数无机酸、盐类、氧化剂、弱碱以及脂肪酸、芳香族和卤代溶剂等均有优良的抵抗性。它的耐腐蚀性能介于聚四氟乙烯（PTFE）和聚全氟乙丙烯（FEP）之间，特别是对强酸、卤素、卤素化合物及极强氧化剂等具有优异的抵抗力，是化工设备理想的防腐材料。 2、聚偏氟乙烯的应用概述 PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域。 首先，因PVDF对氯、溴卤素及卤素化合物有极其优异的抵抗特性，及其良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。PVDF在化工防腐蚀方面的应用，有其它氟树脂无可比拟的优点。 同时，聚偏氟乙烯膜介电常数较高，有优良的耐化学品性、耐溶剂性、抗紫外性、耐辐射性和耐候性，同时在氟树脂中它也具有最高的抗张强度和抗压缩强度以及最出色的加工性能，是膜绝缘材料的不错选择。另外，聚偏氟乙烯压电薄膜是一种新型的高分子聚合物型敏感材料，使偏氟乙烯及其共聚物成为目前研究最广泛的铁电聚合物材料，在执行器、传感器、存储器、仿真肌肉及微流控方面具有应用前景。 最后，PVDF是氟碳涂料最主要原料之一，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂料被广泛应用于发电站、机场、高速公路、高层建筑等；目前在我国以偏氟乙烯为含氟单体和其他含氟单体共聚的涂料用常温固化型氟碳树脂尚未出现，在这方面具有巨大的发展空间。另外PVDF树脂还可以与其他树脂共混改性，如PVDF与ABS 树脂共混得到复合材料，已经广泛应用于建筑、汽车装饰、家电外壳等。 (1)化工领域：采用模压、挤如、注射成型可加工PVDF衬里或全塑阀门、泵、管道、管件、
聚偏氟乙烯（PVDF） 百科名片 PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，含氧指数为46% ，不燃，结晶度65%~78%，密度为1.17~1.79g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为—40~150℃。基本化学属性： CAS号：24937-79-9 分子式：-(C2H2F2)n- 外观：白色或者透明固体 水溶性：不溶于水 1 PVDF聚偏氟乙烯 用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。 其良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，近年来采用PVDF树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PV DF需求增长最快的市场之一。PVDF是氟碳涂料最主要原料之一，以其为原料制备的氟碳涂料已经发展到第六代，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂料被广泛应用于发电站、机场、高速公路、高层建筑等。另外PVDF树脂还可以与其他树脂共混改性，如PVDF与ABS树脂共混得到复合材料，已广泛应用于建筑、汽车装饰、家电外壳等。 化学结构中以氟一碳化合键结合，这种具有短键性质的结构与氢离子形成最稳定最牢固的结合．因而氟碳涂料具有特异的物理化学性能，不但有很强的耐磨性和抗冲击性能，而且在极端严酷与恶劣的环境中有很高的抗褪色性与抗紫外线性能。 2 PVDF转移膜 PVDF是一种高强度、耐腐蚀的物质，通常是用来制造水管的。PVDF膜可以结合蛋白质，而且可以分离小片段的蛋白质，最初是将它用于蛋白质的序列测定，因为硝酸纤维素膜在Edman试剂中会降解，所以就寻找了PVDF作为替代品，虽然PVDF膜结合蛋白的效率没有硝酸纤维素膜高，但由于它的稳定、耐腐蚀使它成为蛋白测序理想的用品，一直沿用至今。PVDF膜与硝酸纤维素膜一样，可以进行各种染色和化学发光检测，也有很广的适用范围。这种PVDF膜，灵敏度、分辨率和蛋白亲和力在精细工艺下比常规的膜都要高，非常适合于低分子量蛋白的检测。 但是使用PVDF膜前，一定要先用无水甲醇预处理，再在transfer buffer中平衡好才可以使用（PVDF膜用甲醇泡的目 的是为了活化PVDF膜上面的正电基团，使它更容易跟带负电的蛋白质结合）。经过预处理的PVDF膜在转膜时，可以使用不含甲醇的transfer buffer。而使用NC膜时，有的需要用无水甲醇处理，有的则不必，直接用transfer buffer平衡好就可以了。 产品介绍 PVDF是由纯度≥99.99%的偏氟乙烯（VDF）均聚而成的涂料用PVDF可熔性氟碳树脂。有70%PVDF树脂制成的氟 碳涂料经喷涂或辊涂等工艺经烘烤制成的漆膜具有无与伦比的超耐候性能及加工性能。完全符合美国建筑材料标准A AMA2605及中华人民共和国行业标准HG/T3793-2005。PVDF不但有很强的耐磨性和抗冲击性能，而且在极端严酷与
聚偏氟乙烯膜（PVDF）亲水性改善方法的研究进展 摘要：聚偏氟乙烯(PVDF)有价格低廉、化学和热稳定性好、机械强度高等优点，但PVDF分子链上氟原子对称分布导致了材料表面的表面能低、疏水性强，在含油废水分离过程中污染严重，从而制约了PVDF分离膜的应用，因此需要对膜材料表面进行亲水化改性处理。对于聚偏氟乙烯膜的改性主要有物理和化学两种方法，然后可用接触角、膜的纯水通量等测试对其亲疏水性表征。 关键词：聚偏氟乙烯，亲水性，接触角 1、聚偏氟乙烯简介[1] PVDF由偏氟乙烯单体CH2=CF2经悬浮聚合或乳液聚合得到，它是一种成膜性能较好的聚合物材料，使用诸如二甲基甲酞胺(DMF)、二甲基乙酞胺(DMA C)和N-甲基毗咯烷酮(NMP)等极性溶剂溶解。从PVDF分子结构分析，整体符合一般聚烯烃分子碳链的锯齿构型，氟原子替代氢原子，因为氟原子电负性大，原子半径很小，C-F键长短，其键能达到50kJ.mol-1，整个分子链呈柔性使聚合物具有一定的结晶性，表现为突出的热稳定性，熔点为170℃，热分解温度在316℃以上，连续在150℃高温以下暴露2年内不会分解。由于氟原子对称分布，整个分子显示非极性，聚合物表面能很低，仅为25J.m-3。通常太阳能中可见光---紫外光部分对有机物起破坏作用，光子波长在200--700nm之间，而C-F键能接近220nm光子在总数中所占比例极少，所以氟材料耐环境气候性好。由于性质稳定的氟原子包围在碳链四周，使PVDF具有很好的化学稳定性，在室温条件下不易被酸、碱和强氧化剂及卤素腐蚀。因PVDF能溶于一些强极性溶剂中，且具有很好的可纺制性能，它可以被用来纺丝制备中空纤维膜。聚偏氟乙烯在1961年首先在建筑领域被商品化，迄今数十年的使用中PVDF树脂的优良性能得到广泛的证明，在X射线平板印刷术、光纤、涂料等方面己被广为应用。近些年来含氟聚合物又作为一种性能优异的膜材料，在膜分离工程领域的研究应用成为人们热点关注对象。 PVDF相对于聚醚砜(PES)、聚丙烯睛(PAN)等其它膜材料，PVDF膜的特点是疏水性强，是膜蒸馏和膜吸收等分离过程的理想材料。但是，同样因其强疏水性而导致在含油废水分离时污染严重、通量减小，制约了其在此领域应用。对
中国领先的中小学个性化课外辅导专家 个性化辅导讲义 讲义编号 学员编号：年级：高课时数：3 学员姓名：辅导科目：化学学科教师：尚永波 授课课题有机合成的常规方法（教师版）授课时间及时段 2015年月日星期时段：— 教学目标1. 2. 3. 教学内容与过程 一、解题的基本规律和基本知识 1．改变官能团的种类、个数和位置改变；官能团的种类——有机合成中官能团的引入和消除(1)在分子中引入官能团的方法 ⑴引入羟基（—OH）方法:烯烃水化法、卤代烃水解、醛或酮与氢气加成、酯水解、烯烃与HClO 的加成等。 ⑵引入卤原子（—X）方法:烯烃或炔烃与卤素单质加成、醇和氢卤酸取代、烷烃和氯气取代、烯烃与HClO的加成等。 ⑶引入双键方法:卤代烃的消去、醇的消去、炔烃的加成等。 ⑷引入醛基（—CHO）方法:醇的催化氧化、烯烃的催化氧化、炔烃与水的加成等。 ⑸引入羧基（—COOH）方法:醛的催化氧化、酸性条件下酯水解、苯的同系物被酸性高锰酸钾氧化、多肽、蛋白质的水解、-CN的酸性水解等。 (2)从分子中消除官能团的方法 ①消除不饱和键的方法：加成反应 ②消除－OH的方法：取代、消去、酯化、氧化等反应 ③消除－X的方法：水解、消去反应 2. 碳链的增减（信息给予较多） 增长碳链酯化炔、烯加HCN 聚合醛醛加成肽键的生成等 减少碳链酯水解催化裂化烯被酸性高锰酸钾催化氧化肽键水解等 3. 有机物成环规律
中国领先的中小学个性化课外辅导专家 类型 方式 例举 酯成环 （— COO —） 二元酸和二元醇的酯化成环 酸醇的酯化成环 醚键成环 （— O —） 二元醇分子内成环 二元醇分子间成环 肽键成环 二元酸和二氨基化合物成环 氨基酸成环 4. 有机高分子化合物的合成 类型 方式 例举 加聚反应 乙烯型加聚 1，3 —丁二烯加聚型 混合型加聚（不同单体） 缩聚反应 酚醛树脂型 通过酯键形成的缩聚反应 通过肽键形成的缩聚反应 通过醚键形成的缩聚反应 5.掌握有机合成路线 (1)一元合成路线(官能团衍变) 烯烃 →卤代烃→一元醇→一元醛→一元羧酸→酯 (2)二元合成路线 OH H C OH H C Cl H C Cl H C CH CH OH CH CH 2| 2|O H 2|2|Cl 22O H 23222-??→?-??→?=??→?++-水解加成消去 (3)芳香化合物合成路线 ⑷改变官能团的位置
P V D F聚偏氟乙烯集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
PVDF聚偏氟乙烯，分子式：-(C2H2F2)n-，英文缩写poly(vinylidenefluoride)，主要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，它兼具和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性（可在户外长期使用）、耐辐射性能外，还具有压电性、介电性、热电性等特殊性能，化学结构中以氟一碳化合键结合，这种具有短键性质的结构与氢离子形成最稳定最牢固的结合。P V D F亲水性较差。PVDF膜在处理前是疏水性的膜，经过甲醇处理后，PVDF膜就成了亲水性的了。这个你在实验中也应该看到了。所以，只要用甲醇处理PVDF膜30s左右就可以完全的把PVDF膜从疏水性状态转变成亲水性的了，时间延长后效果都是一样的。 同时，用肉眼观察，膜表面是否还有白色的点状或者块状区域存在，没有了再浸泡到transferbuffer中15min。用过millipore、Pall-Gelman、osmonics的PVDF膜，都是在甲醇中浸泡1-2MIN。millipore公司的膜说明书都说的是在甲醇中浸泡1-2min。 PVDF膜可以结合蛋白质，而且可以分离小片段的蛋白质，最初是将它用于蛋白质的序列测定，因为在Edman试剂中会降解，所以就寻找了PVDF作为替代品，虽然PVDF膜结合蛋白的效率没有硝酸纤维素膜高，但由于它的稳定、耐腐蚀使它成为蛋白测序理想的用品，一直沿用至今。PVDF膜与硝酸纤维素膜一样，可以进行各种染色和化学发光检测，也有很广的适用范围。这种PVDF膜，灵敏度、分辨率和蛋白亲和力在精细工艺下比常规的膜都要高，非常适合于的检测。 但是使用PVDF膜前，一定要先用无水甲醇预处理，再在transferbuffer中平衡好才可以使用（PVDF膜用甲醇泡的目的是为了活化PVDF膜上面的正电基团，使它更容易跟带负电的蛋白质结合）。经过预处理的PVDF膜在转膜时，可以使用不含甲醇的transferbuffer。电转液中SDS增加蛋白的水溶性，促进蛋白在电转液中泳动。若不加SDS，蛋白会沉淀在胶上，但SDS过多会影响蛋白与膜的吸附。 甲醇能使SDS与蛋白分离，甲醇浓度越高SDS与蛋白分离越快，但高浓度的甲醇对蛋白会有固定作用，不利于蛋白从胶里跑出来。一般来说甲醇的浓度为20%，但PVDF膜截留marker上交联的小分子颜料的能力很差，可考虑提升甲醇的浓度至25%（它对普通蛋白的转膜影响不太，颜料截留更多）；大蛋白转印可考虑降低甲醇浓度，另外SDS必须添加。甲醇的另一个作用是降温，旧的电转液由于电解质的消耗和甲醇的挥发，电转时电流或电压变化更快、温度升高也更快，因此可考虑增加额外的甲醇；这点对半干转缓冲液的意义较大，因为半干转缓冲液消耗很慢，缓冲液放置的时间较久，甲醇挥发比较严重，可临时少量补加。 转移后效果的鉴定1．染胶用考马斯亮兰染色经destain脱色后，看胶上是否还有蛋白来反映转移的效果。2．染膜有两类染液选择，可逆的和不可逆的。可逆的有ponceau-sred、FastgreenFC、CPTS等，这类染料染色后，色素可以被洗掉，膜可以用做进一步的分析用。但是不可逆的染料，如考马斯亮兰、indiaink、Amido.black10B等，染色后膜就不能用于进一步的分析。
