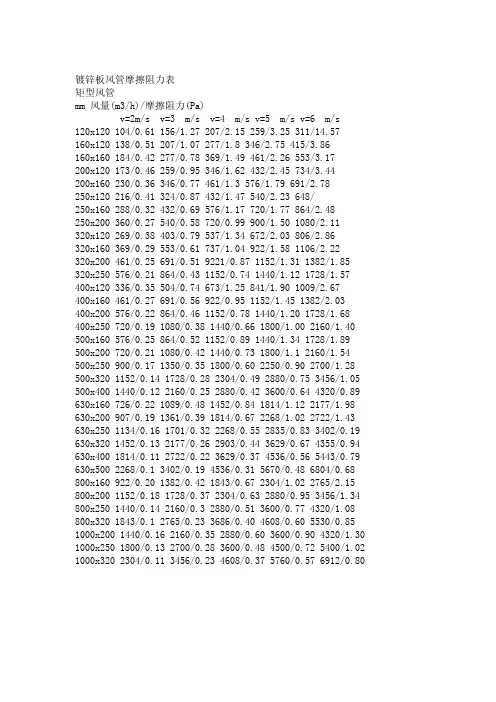

镀锌板风管摩擦阻力表

镀锌板风管摩擦阻力表
镀锌板风管摩擦阻力表

镀锌板风管摩擦阻力表

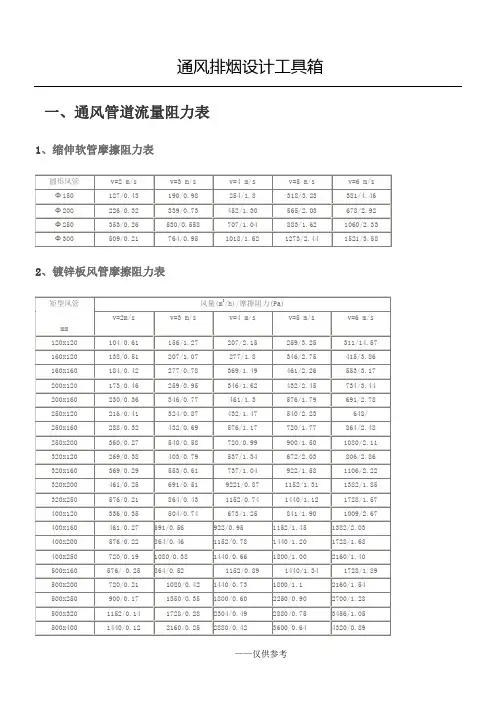

矩型风管

mm 风量(m3/h)/摩擦阻力(Pa)

v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s

120x120 104/0.61 156/1.27 207/2.15 259/3.25 311/14.57

160x120 138/0.51 207/1.07 277/1.8 346/2.75 415/3.86

160x160 184/0.42 277/0.78 369/1.49 461/2.26 553/3.17

200x120 173/0.46 259/0.95 346/1.62 432/2.45 734/3.44

200x160 230/0.36 346/0.77 461/1.3 576/1.79 691/2.78

250x120 216/0.41 324/0.87 432/1.47 540/2.23 648/

250x160 288/0.32 432/0.69 576/1.17 720/1.77 864/2.48

250x200 360/0.27 540/0.58 720/0.99 900/1.50 1080/2.11

320x120 269/0.38 403/0.79 537/1.34 672/2.03 806/2.86

320x160 369/0.29 553/0.61 737/1.04 922/1.58 1106/2.22

320x200 461/0.25 691/0.51 9221/0.87 1152/1.31 1382/1.85 320x250 576/0.21 864/0.43 1152/0.74 1440/1.12 1728/1.57 400x120 336/0.35 504/0.74 673/1.25 841/1.90 1009/2.67

400x160 461/0.27 691/0.56 922/0.95 1152/1.45 1382/2.03

400x200 576/0.22 864/0.46 1152/0.78 1440/1.20 1728/1.68 400x250 720/0.19 1080/0.38 1440/0.66 1800/1.00 2160/1.40 500x160 576/0.25 864/0.52 1152/0.89 1440/1.34 1728/1.89 500x200 720/0.21 1080/0.42 1440/0.73 1800/1.1 2160/1.54 500x250 900/0.17 1350/0.35 1800/0.60 2250/0.90 2700/1.28 500x320 1152/0.14 1728/0.28 2304/0.49 2880/0.75 3456/1.05 500x400 1440/0.12 2160/0.25 2880/0.42 3600/0.64 4320/0.89 630x160 726/0.22 1089/0.48 1452/0.84 1814/1.12 2177/1.98 630x200 907/0.19 1361/0.39 1814/0.67 2268/1.02 2722/1.43 630x250 1134/0.16 1701/0.32 2268/0.55 2835/0.83 3402/0.19 630x320 1452/0.13 2177/0.26 2903/0.44 3629/0.67 4355/0.94 630x400 1814/0.11 2722/0.22 3629/0.37 4536/0.56 5443/0.79 630x500 2268/0.1 3402/0.19 4536/0.31 5670/0.48 6804/0.68 800x160 922/0.20 1382/0.42 1843/0.67 2304/1.02 2765/2.15 800x200 1152/0.18 1728/0.37 2304/0.63 2880/0.95 3456/1.34 800x250 1440/0.14 2160/0.3 2880/0.51 3600/0.77 4320/1.08 800x320 1843/0.1 2765/0.23 3686/0.40 4608/0.60 5530/0.85 1000x200 1440/0.16 2160/0.35 2880/0.60 3600/0.90 4320/1.30 1000x250 1800/0.13 2700/0.28 3600/0.48 4500/0.72 5400/1.02 1000x320 2304/0.11 3456/0.23 4608/0.37 5760/0.57 6912/0.80

镀锌铁皮风管制作

一、施工准备 (一)技术准备:认真熟悉图纸,根据施工方案决定的施工方法做好施工准备工作。参照有关专业图纸,核对各种管道和坐标、标高是否交叉、管道排列所用空间是否合理,有问题应及时与设计和有关人员研究解决,做好记录。 (二)材料准备: 1.普通钢板的表面应平整光滑,厚度应均匀,不得有裂纹结疤等缺陷,其材质应符合现行国家标准《优质碳素结构钢冷轧薄钢板和钢带》GB13237或《优质碳素结构钢热轧薄钢板和钢带》GB710的规定。 2. 镀锌钢板(带)宜选用机械咬合类,镀锌层为100号以上(双面三点试验平均值应不小于100g/m2)的材料,其材质应符合现行国家标准《连续热镀锌薄钢板和钢带》GB2518的规定。 (三)机具准备; 剪板机、电冲剪、手用电动剪倒角机、共板法兰成型机、咬口机、压筋机、折方机、调平机、卷圆机、圆弯头咬门机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划规、划针、洋冲、铁锤、拍板等小型工具。

二、工艺流程 风管加工流程见下图 三、操作工艺 1.选料 各系统的板材厚度,镀锌层厚度应严格按照设计说明要求进行选材。制作前,检查所用材料必须有产品合格证明及相关材料检测报告,若无上述文件,不得使用。镀锌钢板应为优质镀锌板,不得有锈斑,外观上无氧化物和针孔、麻点、起皮等缺陷。其他辅材不能因具有缺陷导致产品强度的降低或影响使用效能。

镀锌板现场检查的几项指标:金属镀层附着量、厚度公差、直线度(单位:mm)、垂直度要求。 2.下料、剪切、压筋 严格遵守设计图纸及国标相应的尺寸规定,板材在下料前必须进行校验,做好材料的节约工作,利用角料加工小的零部件。将镀锌钢板从上料架装入调平压筋机中,开机剪去钢板端部。上料时要检查钢板是否倾斜,试剪一张钢板,测量剪切的钢板切口线是否与边线垂直,对角线是否一致;按照用料清单的下料长度和数量输入电脑,开动机器,由电脑自动剪切和压筋。板材剪切必须进行用料的复核,以免有误。钢板厚度选取见下表: 钢板风管板材厚度(mm)

风管选择计算

11.2风管的沿程压力损失 11.2.1 沿程压力损失的基本计算公式 1. 风量 (1)通过圆形风管的风量 通过圆形风管的风量L (m 3/h )按下式计算: L=900πd 2V (11.2-1) 式中d ——风管内径,m ; V ——管内风速,m/s 。 (2)通过矩形风管的风量 通过矩形风管的风量L (m 3/h )按下式计算: L=3600abV (11.2-2) 式中 a ,b ——风管断面的净宽和净高,m 。 2. 风管沿程压力损失 风管盐城摩擦损失m P ?(Pa ),可按下式计算: l p P m m ?=? (11.2-3) 式中 m p ?——单位管长沿程摩擦阻力,Pa/m ; l ——风管长度,m 。 3. 单位管长沿程摩擦阻力 单位管长沿程摩擦阻力m p ?,可按下式计算: 22ρ λV d p e m = ? (11.2-4) 式中 λ——摩擦阻力系数; ρ——空气密度,kg/m 3; e d ——风管当量直径,m ; 对于圆形风管: d d e = 对于非圆行风管: P F d e 4= (11.2-5) 例如,对于矩形风管: b a ab d e +=2 对于扁圆风管: )(4 2 A B A A F -+= π F ——风管的净断面积,m 2; P ——风管断面的湿周,m ; a ——矩形风管的一边,m ; b ——矩形风管的另一边,m ;

A ——扁圆风管的短轴,m ; B ——扁圆风管的长轴,m 。 4.摩擦阻力系数 摩擦阻力系数λ,可按下式计算: )51 .271.3log( 21 λ λ e e R d K +-= (11.2-6) 式中 K ——风管内壁的绝对粗糙度,m ; e R ——雷诺数: ν e e Vd R = (11.2-7) ν——运动粘度,s m /2 。 11.2.2 沿程压力损失的计算 风管沿程压力损失的确定,有两种方法可以选择。第一,按上述诸公式直接进行计算;第二,查表计算:可以按规定的制表条件事先算就单位管长沿程摩擦阻力)/(m Pa p m ?,并编成表格供随时查用,当已知风管的计算长度为)(m l 时,即可使用式(11.2-3)算出该段风管的沿程压力损失m P ?(Pa )了。下面仅介绍与计算表有关的内容。 1.制表条件 (1)风管断面尺寸 风管规格取自国家标准《通风与空调工程施工质量验收规范》(GB 50243) 。 (2)空气参数 设空气处于标准状态,即大气压力为101.325kPa ,温度为20℃,密度3 /2.1m kg =ρ,运动粘度 s m /1006.1526-?=ν。 (3)风管内壁的绝对粗糙度 以m K 3 1015.0-?=作为钢板风管内壁绝对粗糙度的标准。其他风管的内壁绝对粗糙度见表11.2-1. 风管内壁的绝对粗糙度 表11.2-1 绝对粗糙度K (mm ) 粗糙等级 典型风管材料及构造 0.03 光滑 洁净的无涂层碳钢板;PVC 塑料;铝 0.09 中等光滑 镀锌钢板纵向咬口,管段长1200mm 0.15 一般 镀锌钢板纵向咬口,管段长760mm 0.90 中等粗糙 镀锌钢板螺旋咬口;玻璃钢风管 3.00 粗糙 内表面喷涂的玻璃钢风管;金属软管;混凝土 2.单位长度沿程压力损失的标准计算表 (1)钢板圆形风管单位长度沿程压力损失计算 钢板圆形风管单位长度摩擦阻力,可直接查表11.2-2。 注:除尘风管单位长度沿程压力损失计算表见第9章。

镀锌风管加工合同

镀锌板风管加工合同 (以下简称“甲方”) (以下简称“乙方”) 双方本着相互信任的原则,签订并履行如下合同: 第一条:(合同内容及交货期) 1. 由甲方向乙方明确购买和加工如下标的物;镀锌钢板风管(以下简称“标的物”)。 1)标的物(加工件)清单(包括名称、数量、价格、交货期等)见附件1:报价及图纸。 2)标的物(加工件)的规格及技术要求见附件图纸及风道技术要求。 3)标的物直管加工单价金额为:(元/㎡)人民币。 4)标的物异形管加工单价金额为:(元/㎡)人民币 5)镀锌板底价甲乙双方约定,镀锌板厚度㎜价格元/㎡ 6)角码0.45元/个卡扣0.35元/个 第二条:(交货地点及运输) 1. 交货地点:。 2. 所有运输及运输由甲方自提。 第三条:(合同价款及支付) 1. 按甲方所提供图纸和要求,合同生效后,甲方向乙方支付万仟(¥元)作预付款。 2. 标的物总金额为:(元整)人民币。(¥元) 3. 标的物每次提货时,甲方须向乙方付清当批次加工全款 4.非甲方原因发生交货期推迟、验收时间延长、及其它应由乙方负责的,罚款或赔偿, 甲方发出书面通知给乙方。 第四条:(交货期管理) 1. 交货日期为年月日,以全部标的物到达交货地点为准。 2. 乙方必须在制作前书面向甲方提供制作的日程计划。同时甲方可派员到乙方工厂进行不定 期中间检查。 3. 乙方没有按本合同本条款1,中的交货期履行义务时,每推迟一日,向甲方赔偿合同总 金额的0.5%作滞纳金。因甲方原因造成延期或迟迟不来提货,照成货物积压厂地,每 推迟一日,甲方赔偿合同总金额的0.5%给乙方。 第五条:(技术要求及资料) 1.乙方的一切加工制作必须严格按照甲方提供的图纸要求,并考虑甲方的使用要求及符合中华人民共和国的有关标准和甲方的有关标准(《切削加工件基本技术要求》。 第六条:(质量保证) 1.乙方对甲方提出的图纸,未经甲方同意,不得随意更改;确实需要更改的,必须事先得到甲方的签字认可。 第七条:(有关第三方) 1.乙方应保证对所供标的物及相关技术成果拥有合法所有权或使用权,且未为自己或 第三者的利益对所供货物设定担保物权。 2. 乙方在合同履行过程中,与第三方发生纠纷时应自行协商解决,不应影响本合同的履 行。 3. 按镀锌板共板法兰风管加工预算定额;(共板风管省略了风管的法兰角钢,多耗了板 材) 风管排版以风管加工流水线电脑排版为准 双方约定直管加工损耗为15%、 双方约定异形管加工损耗为20% 第八条:(争议)

风管阻力计算

通风管道阻力计算 对于空调通风专业来说,我们最终的目的是让整个系统达到或接近设计及业主的要求。对于整套空调系统而言主要应该把握几个关键的参数:风量、温度、湿度、洁净度等。可见无论空调是否对新风做处理,我们送到房间的风量是一定要达到要求。否则别的就更不用考虑了。管道内风量主要是由风管内阻力影响的。 风管内空气流动的阻力有两种,一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失,称为摩擦阻力或沿程阻力;另一种是空气流经风管中的管件及设备时,由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失,称为局部阻力。下边为标准工况且没有扰动的情况下的计算,如实际不是标准工况且有扰动需要进行修正。 一:摩擦阻力(沿程阻力)计算 摩擦阻力(沿程阻力)计算一:(公式推导法) 根据流体力学原理,无论矩形还是圆形风管空气在横断面形状不变的管道内流动时的摩擦阻力(沿程阻力) 按下式计算:ΔPm=λν2ρL/2D 以上各式中: ΔPm———摩擦阻力(沿程阻力),Pa。 λ————摩擦阻力系数【λ根据流体不同情况而改变不具有规律性,不可用纯公式计算,只能靠实验得到许多不同状态的半经验公式: 其中最常用的公式为:,《K-管壁的当量绝对粗糙度,mm (见表1-1);D-风管当量直径,mm(见一下介绍) ;Re雷诺数判断流体流动状态的准则数,(见表1-1);其实λ一般由莫台图所得,见图】 莫台曲线图

表1-1 一般通风管道中K、Re、λ的经验取值 ν————风管内空气的平均流速,m/s; 【其中ν=Q/F;Q为管内风量m3/S,F为管道断面积M2 ;其中矩形风管F=a×b;圆形风管F=πD2 /4,一般设计也直接选风速见表1-2】表1-2 一般通风系统中常用空气流速(m/s) ρ————空气的密度,Kg/m3;【在压力B0=101.3kPa、温度t0=20℃、一般情况下取ρ=1.205Kg/m3; 见表1-3】 L ———风管长度,m 【横断面形状不变的管道长度】 D———风管的当量直径,m; 【矩形风管流速当量直径:;流量当量直 径:;圆形风管D为风管直径】 摩擦阻力(沿程阻力)计算二:(比摩阻法)

镀锌钢板风管与复合风管比较分析

镀锌钢板风管与复合风管比较分析 结合国丰南区300万吨技改工程和以前酒钢、济钢等工程的现场施工经验和参考部分资料,对现在施工中常用镀锌钢板风管与复合风管进行比较分析,受巨大市场的吸引,许多厂家研发各种新材料风管希望涉足此行业。近年来,市场上出现了种类繁多的复合材料风管,部分风管由于其突出特点,也在通风空调工程中得到了一定的推广。例如:铝箔复合风管用作风管与风口的软接;玻璃钢风管在排毒系统中的应用。但复合风管由于工艺不成熟,存在多方面技术缺陷未得到大规模推广。镀锌钢板风管以其成熟的工艺和与现场的良好结合始终处于主导地位。现将镀锌钢板风管与复合风管性能进行比较如下: 风管性能综合分析表 综合上表可见:复合风管在性能上与镀锌钢板风管相差不大,已可满足通风空调对风管的性能要求。但工艺上仍然存在以下几点缺陷: 1、板材的性能:板材采用机械统一加工,材料厚度一定,无法根据管径大小相应调整,且没有另外的加固措施,强度方面在应用到大管径风管上略显不足。另外由于复合风管受材料限制,所需存储环境较镀锌钢板风管要严格,如果保存条件较差,会影响风管整体性能。而镀锌钢板风管的钢板厚度和加固方法均可依据规范要求进行灵活调整,受现场制作和保存环境影响较小。 2、法兰的形式:复合风管采用PVC 组合式法兰,此法兰易老化,存在接缝,影响漏风量且水易从接缝处渗入保温层。法兰凸入风管内,加大了沿程阻力。另外这种法兰形式无法直接与风机及机组接口,复合风管与风口的连接也不好处理。而镀锌钢板风管法兰为角钢法兰框,风管内壁平整,使得阻力小于双面彩钢板复合风管,与风机、机组及风口的接驳也有成熟工艺。 3、保温的形式:复合风管采用夹层保温。中间保温层的材质、厚度、充满

玻璃钢风管和镀锌钢板风管制作成本和使用说明

玻璃钢风管和镀锌钢板风管制作成本和使用说明 引言: 随着国家建设的进一步发展,建筑工程中对通风管道的使用量也越来越大。目前国内普通采用是玻璃钢风管及镀锌钢板风管。玻璃钢风管主要缺点是防火性能不够理想,造价高;镀锌钢板风管属不燃,具有刚度好、强度大的特点,克服了玻璃钢风管强度弱,外壁易破损的致命弱点。 一、综述 1.通风管道的基本功能主要包括:⑴输送空气,保证空气温度、相对湿 度、传递技术性能不变;⑵保证风管在允许承压条件下(正压或负压),风管内空气不外泄,风管外空气不会内侵入;⑶输送空气不产生噪声,或兼有消声功能。 2.风管的应用:

二、玻璃钢风管与镀锌钢板风管的性能比较 2.1 消声性能:玻璃钢风管:无消声性能,必须加装消声器,且需要更大的空间(因消声器的外形尺寸比风管尺寸每边大出200mm)。镀锌钢板风管:无消声性能,必须加装消声器,同玻璃钢风管一样,多占用空间。 2.2 保温性能:无机玻璃钢风管:导热系数大,无保温性能,必须另外加包保温层及保温防护层,保温层特性同镀锌钢板风管。镀锌钢板风管:导热系数大,无保温性能,需另外加包保温层。 2.3 防火性能:无机玻璃钢风管:无机玻璃钢风管属不燃材料,但其保温材料是否燃烧要依材质而定,通常选用离心玻璃棉等不燃保温材料,而聚苯乙烯板等则不能满足要求。镀锌钢板风管:镀锌钢板风管属不燃材料,其保温材料是否燃烧要依材质而定,通常要选用离心玻璃棉等不燃保温材料。 2.4 防潮性能:无机玻璃钢风管:无法与有机玻璃钢风管的防潮性能相比,受原料配比的制约,其防潮能力的稳定性较差;受市场竞争的影响,为降低成本,使目前市场上出现的无机玻璃钢风管绝大多数不能符合相关标准。镀锌钢板风管:不适合在空气潮湿性大的环境使用、在此种环境使用易腐蚀生锈。 2.5 漏风量:《规范》规定:风管漏风量应根据管道长短及其气密程度,按系统风量的百分率计算。风管漏风率宜采用10%(对于一般送排风系统)玻璃钢风管总长度50m以下时,其漏风率通常要达到 8-10%,风管总长度增加时,漏风量要适当增加,当管内静压为500Pa时,风管单位面积漏风量为6m3 /h.m2 。镀锌钢板:风管总长度50m以下时,其漏风量通常要达到 8%,风管总长度增加时,漏风量要适当增加。 2.6 强度:无机玻璃钢风管:强度较高,但比较脆弱,应其较重,不易搬运,易受碰撞导致酥裂和破损,因自重较大,水平面边长较大时风管壁厚迅速增加,单位面积管壁重量大大增加,容易产生永久性竖向变形和沉降(规范规定矩形无机玻璃钢风管也应同按金属风管的加固方法进行加固,其加固筋与风管应为相同的材料并成为一整体)。镀锌钢板风管:强度较高,抗静压能力强,易搬运,受碰撞不会导致破损, 2.7 重量:重量对比报告 玻璃钢的容量为1.8-2.2g/cm3,上表按最低值1.8g/cm3计算,玻璃棉的容量为24kg/m3。

风管风量计算方法

风管风量计算方法 筑龙暖通?2018-10-09 15:13:54 通风工程风管的选择很大一部分取决于实际中风量,风速,但是风管风量怎么计算呢 风管: 风管尺寸=风量/风速风量=房间面积*房间高*换气次数 有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=平方 =* 所以风管尺寸为 1500*800 Q:1、例子中的3600是既定参数吗 2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗 3、求风口和排烟口尺寸计算公式——或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧 一小时有3600秒,除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格建议用标准的,施工规范里的是1600,没有1500。 管道直径设计计算步骤,专业制作与安装——铁皮风管——不锈钢风管,通风工程

以假定流速法为例,其计算步骤和方法如下: 1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。 管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。 2.确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此,一定要通过全面的技术经济比较选定合理的流速。根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小 一小时有3600秒,除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格最好用标准的,施工规范里的是1600,没有1500。

通风管道阻力计算

通风管道阻力计算 风管内空气流动的阻力有两种,一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失,称为摩擦阻力或沿程阻力;另一种是空气流经风管中的管件及设备时,由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失,称为局部阻力。 一、摩擦阻力根据流体力学原理,空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算: ΔPm=λν2ρl/8Rs 对于圆形风管,摩擦阻力计算公式可改写为: ΔPm=λν2ρl/2D 圆形风管单位长度的摩擦阻力(比摩阻)为: Rs=λν2ρ/2D 以上各式中 λ————摩擦阻力系数 ν————风管内空气的平均流速,m/s; ρ————空气的密度,Kg/m3; l ————风管长度,m ; Rs————风管的水力半径,m; Rs=f/P f————管道中充满流体部分的横断面积,m2; P————湿周,在通风、空调系统中既为风管的周长,m; D————圆形风管直径,m。 矩形风管的摩擦阻力计算 我们日常用的风阻线图是根据圆形风管得出的,为利用该图进行矩形风管计算,需先把矩形风管断面尺寸折算成相当的圆形风管直径,即折算成当量直径。再由此求得矩形风管的单位长度摩擦阻力。当量直径有流速当量直径和流量当量直径两种; 流速当量直径:Dv=2ab/(a+b) 流量当量直径:DL=1.3(ab)0.625/(a+b)0.25 在利用风阻线图计算是,应注意其对应关系:采用流速当量直径时,必须用矩形中的空气流速去查出阻力;采用流量当量直径时,必须用矩形风管中的空气流量去查出阻力。 二、局部阻力当空气流动断面变化的管件(如各种变径管、风管进出口、阀门)、流向变化的管件(弯头)流量变化的管件(如三通、四通、风管的侧面送、排风口)都会产生局部阻力。

风管选择计算

11.2风管的沿程压力损失 11.2.1 沿程压力损失的基本计算公式 1. 风量 (1)通过圆形风管的风量 通过圆形风管的风量L (m 3/h )按下式计算: L=900πd 2V (11.2-1) 式中d ——风管径,m ; V ——管风速,m/s 。 (2)通过矩形风管的风量 通过矩形风管的风量L (m 3/h )按下式计算: L=3600abV (11.2-2) 式中 a ,b ——风管断面的净宽和净高,m 。 2. 风管沿程压力损失 风管摩擦损失m P ?(Pa ),可按下式计算: l p P m m ?=? (11.2-3) 式中 m p ?——单位管长沿程摩擦阻力,Pa/m ; l ——风管长度,m 。 3. 单位管长沿程摩擦阻力 单位管长沿程摩擦阻力m p ?,可按下式计算: 22ρ λV d p e m = ? (11.2-4) 式中 λ——摩擦阻力系数; ρ——空气密度,kg/m 3; e d ——风管当量直径,m ; 对于圆形风管: d d e = 对于非圆行风管: P F d e 4= (11.2-5) 例如,对于矩形风管: b a ab d e +=2

对于扁圆风管: )(4 2 A B A A F -+= π )(2A B A F -+=π F ——风管的净断面积,m 2; P ——风管断面的湿周,m ; a ——矩形风管的一边,m ; b ——矩形风管的另一边,m ; A ——扁圆风管的短轴,m ; B ——扁圆风管的长轴,m 。 4.摩擦阻力系数 摩擦阻力系数λ,可按下式计算: )51 .271.3log( 21 λ λ e e R d K +-= (11.2-6) 式中 K ——风管壁的绝对粗糙度,m ; e R ——雷诺数: ν e e Vd R = (11.2-7) ν——运动粘度,s m /2。 11.2.2 沿程压力损失的计算 风管沿程压力损失的确定,有两种方法可以选择。第一,按上述诸公式直接进行计算;第二,查表计算:可以按规定的制表条件事先算就单位管长沿程摩擦阻力)/(m Pa p m ?,并编成表格供随时查用,当已知风管的计算长度为)(m l 时,即可使用式(11.2-3)算出该段风管的沿程压力损失m P ?(Pa )了。下面仅介绍与计算表有关的容。 1.制表条件 (1)风管断面尺寸 风管规格取自国家标准《通风与空调工程施工质量验收规》(GB 50243) 。 (2)空气参数 设空气处于标准状态,即大气压力为101.325kPa ,温度为20℃,密度 3/2.1m kg =ρ,运动粘度s m /1006.1526-?=ν。 (3)风管壁的绝对粗糙度 以m K 31015.0-?=作为钢板风管壁绝对粗糙度的标准。其他风管的壁绝对粗糙度见表11.2-1.

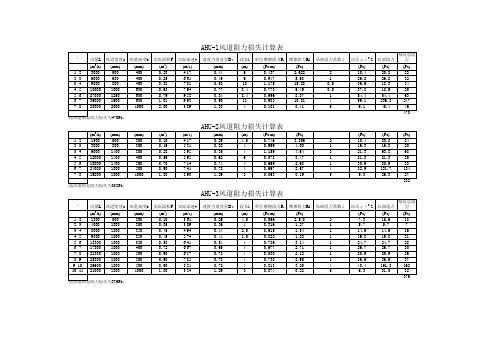

风道系统的阻力平衡自动计算解析

风道系统的阻力平衡自动计算 摘要:风道系统的阻力平衡直接影响着系统风量的实际分配值及技术经济指标。本文介绍的风道系统阻力平衡自动计算,不但可确保了设计的准确性,还可有效提高设计效率。 关键词:风道系统环路阻力平衡自动计算 一、引言 在空调、通风系统中,由于同一系统的风管是相互连接的一个整体,因而必然遵循各支路阻力平衡规律,当风管系统的结构形式、管道尺寸一经确定,在一定的风机作用下,各段的风量是按阻力平衡规律自动分配的。在设计计算时未经阻力平衡计算,会导致系统实际风量分配与设计不符。当然我们也可以通过调节风阀来分配风量,但这样一来就又使非最不利环路的风压多余。所以在设计计算时考虑各环路的阻力平衡具有现实意义。 然而,不少设计人员在进行风道水力计算及阻力平衡过程中仅仅凭经验估算或查图手算,这样费时费力还达不到理想效果。笔者所设计的计算软件以EXCEL为工作平台,用VBA语言为开发工具,从而确保了程序的执行效率。 二、阻力自动平衡计算的基本步骤 风道系统阻力平衡自动计算的执行过程基本延用常规设计的计算步骤,主要如下:

①将各节点间的逻辑关系、管段的相关参数依次输入并保存,然后根据技术要求初步选定各管段的假定风速; ②根据假定风速自动计算管段当量水力直径及阻力损失; ③用节点逆寻法自动查找系统各环路的路径及阻力损失,并确定系统最不利环路; ④对非不利环路进行自动阻力平衡。 ⑤对计算结果进行校核。 以上过程中只有工作量不大①、⑤需人工干预,而其他步骤全部由计算机自动完成。从而不但确保其计算速度及准确性,而且还可根据需要进行适当的手工调整。 三、设计要点 要实现风道系统的阻力平衡自动计算过程,主要体现在以下几个核心要点上。

暖通风管风量如何计算

暖通风管风量如何计算 通风工程风管的选择很大一部分取决于实际中风量,风速,但是风管风量怎么计算呢? 风管: 风管尺寸=风量/风速风量=房间面积*房间高*换气次数 有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82 所以风管尺寸为 1500*800 Q:1、例子中的3600是既定参数吗? 2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗? 3、求风口和排烟口尺寸计算公式——或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧 一小时有3600秒,除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格建议用标准的,施工规范里的是1600,没有1500。 管道直径设计计算步骤 专业制作与安装——铁皮风管——不锈钢风管,通风工程

以假定流速法为例,其计算步骤和方法如下: 1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。 管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。 2.确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此,一定要通过全面的技术经济比较选定合理的流速。根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小

风管阻力计算

厦门中央空调风管阻力计算. 确定空调系统风道形式,合理布置风道,并绘制风道系统轴测图,作为水力计算草图。 2.在计算草图上进行管段编号,并标注管段的长度和风量。 管段长度一般按两管件中心线长度计算,不扣除管件(如三通、弯头)本身的长度。 3.选定系统最不利环路,一般指最远或局部阻力最多得环路。 4.根据造价和运行费用的综合最经济的原则,选择合理的空气流速。根据经验总结,风管内的空气流速可按P111表6.3确定。 5.根据给定风量和选定流速,逐段计算管道断面尺寸,并使其符合表6.1所列的矩形风管统一规格。然后根据选定了的断面尺寸和风量,计算出风道内实际流速。 通过矩形风管的风量G可按下式计算: G=3600abυ (m3/h) 式中a,b—分别为风管断面净宽和净高,m。 6.计算风管的沿程阻力 根据沿程阻力计算公式:?Py=?pyl 查《风管单位长度沿程压力损失计算表》求出单位长度摩擦阻力损失?py,再根据管长l,计算出管段的摩擦阻力损失。 7.计算各管段局部阻力 根据局部阻力计算公式:?Pj=ζ×υ2ρ/2 查《局部阻力系数ζ计算表》取得局部阻力系数ζ值,求出局部阻力损失。 8.计算系统的总阻力,?P=∑(?pyl +?Pj )。 9.检查并联管路的阻力平衡情况。 10.根据系统的总风量、总阻力选择风机。 假定流速法,你可以看看空调简明手册参数都可以查 消声器、静压箱总结 一、概念 (一)消声器 1。阻式消声器:是通过吸声材料来吸收声能降低噪音,一般的微穿孔板消声器就属于这个类型,一般是用来消除高、中频噪声。但是由于结构的原因,在高温、高湿、高速的情况下不适用。 2。抗式消声器:是通过改变截面来消声的。我们常用的消声静压箱都是这个原理。一般降低中、低频噪音。对风系统没有具体的要求。 3。阻抗复合式:当然是结合二者的结构原理。可以消除低中高频噪音。但是对风系统的要求同阻式消声器 4、对于一般的民用空调通风系统,我个人认为选用阻抗复合消声器为好。 阻性消声器具有良好的中高频消声性能。按气流通道几何形状不同,可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。抗性消声器适用于消除中低频噪声或窄带噪声。按其作用原理不同,可分为扩张式、共振腔式和干涉式等多种型式。阻抗复合式消声器,有共振腔、扩张室、穿孔屏等

谈通风管道局部阻力计算方法

谈通风管道局部阻力计算方法 胡宝林 在通风除尘与气力输送系统中,管道的局部阻力主要在弯头、变径管、三通、阀门等管件与重杂物分离器、供料器、卸料器、除尘器等设备上产生。由于管件形状与设备结构的不确定性以及局部阻力的复杂性,目前许多局部阻力系数还不能用公式进行计算,只能通过大量的实验测试阻力再推算阻力系数,并制成表格供设计者查询。例如在棉花加工生产线上,常规的漏斗形重杂物分离器压损为300a P 左右,离心式籽棉卸料器压损为400a P 左右,这些都就是实测数据,由于规格结构不同差异也会很大,所以仅供参考。只有一些常见的形状或结构比较确定的管件及设备可通过公式计算阻力系数,例如弯头、旋风除尘器等。局部阻力就是管道阻力的重要组成部分,一个4R D = 90°弯头的阻力相当于2、5~6、5m 的直管沿程阻力。由于涉及到局部阻力的管件种类繁多,不便一一列举,因此,本文以弯头等常用管件为例重点讨论在纯空气下与带料运行时的局部阻力系数的变化及局部阻力计算方法。 一、纯空气输送时局部阻力与系数 1、局部阻力 当固体边界的形状、大小或者两者之一沿流程急剧变化,流体的流动速度分布就会发生变化,阻力大大增加,形成输送能量的损失,这种阻力称为局部阻力。在产生局部损失的地方,由于主流与边界分离与漩涡的存在,质点间的摩擦与撞击加剧,因而产生的输送能量损失比同样长的直管道要大得多,局部阻力与物料的密度及速度的平方成正比,局部阻力计算公式: 2 2 j d H H ρυξξ=?=? 式中:j H —局部阻力,a P ; ξ—局部阻力系数,实验取得或公式计算; d H —动压,a P ; ρ—空气密度,1、2053/kg m (20°℃); υ—空气流速,/m s

风量风管计算办法

精心整理 风量风管计算方法 风管: 风管尺寸=风量/风速风量=房间面积*房间高*换气次数 有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82 管道直径设计计算步骤,专业制作与安装-铁皮风管-不锈钢风管,通风工程以假定流速法为例,其计算步骤和方法如下: 1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。 管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身

精心整理 的长度。 2.确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。流速低, 6-2-2

表6-2-1 一般通风系统中常用空气流速 类别新鲜空气入口 工业建筑机械通讯 5 5.5~6.5 5~6 工业辅助及民用建筑 自然通风 机械通风0.2~1.0 2~4

表6-2-2 空调系统低速风管内的空气流速 部位频率为1000Hz时室内允许声压级(dB)<40 40~60 >60 新风入口 3.5~4.0 4.0~4.5 5.0~6.0 支管 支管 别 尘潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13

石棉粉尘12 18 尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 尘 其它粉尘 轻质干粉尘(木工磨床粉尘、 烟草灰) 8 10 煤尘11 13 焦炭粉尘14 18

谷物粉尘10 12 3.根据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力。 确定风管断面尺寸时,应采用规范统一规定的通风管道规格,以利于工业化加工制作。风管断面尺寸确定后,应按管内实际流速计算阻力。阻力计算应从最 4 (6-2-2) 式中D′——调整后的管径,mm; D——原设计的管径,mm; ΔP——原设计的支管阻力,Pa;

风管阻力计算简

风管阻力计算 ☆风管阻力计算方法 送风机静压Ps(Pa)按下式计算 P S = P D + P A 式中:P D——风管阻力(Pa),P D = RL(1 + K) 说明:R——风管的单位磨擦阻力,Pa/m;L ——到最远送风口的送风管总长加上到最远回风口的回风管总长,m;K——局部阻力与磨擦阻力损失的比值。 推荐的风管压力损失分配(按局部阻力和磨擦阻力之比) P D = R(L + Le) 式中Le为所有局部阻力的当量长度。 PA——空气过滤器、冷热盘管等空调装置的阻力之和(Pa) ☆推荐的风管压力损失分配(按送风与回风管之阻力) ☆低速风管系统的推荐和最大流速m/s

☆低速风管系统的最大允许流速m/s

☆推荐的送风口流速m/s ☆以噪声规范控制的允许送风流速m/s ☆回风格栅的推荐流速m/s
