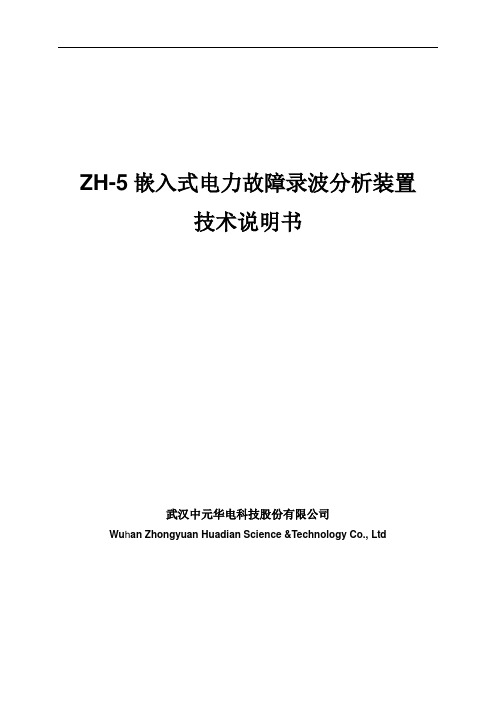

ZH-5嵌入式电力故障录波分析装置
技术说明书
武汉中元华电科技股份有限公司
Wuhan Zhongyuan Huadian Science &Technology Co., Ltd
历史记录
修改历史记录
序号日期修改情况版本号签字
01 2009.2.18 创建 1.0 郑君林
02 2009.4.09 修改 1.1 郑君林
03 2009.8.10 增加3、5次谐波定值，删掉单次录波长度定值 1.2 郑君林
04 2009.11.23 修改部分文字错误 1.2 谢文勤
05 2009.12.17 修改部分描述错误 1.2 李婷校阅历史记录
序号日期校对情况签字
01 2009.4.7 排版校对无误李婷
02 2009.4.09 排版李婷
03 2009.5.20 校正U N,I N下标错误郑君林
批准历史记录
序号日期批准情况签字
01 2009.6.29 正确张小波
目录
历史记录 .................................................................................................. I 修改历史记录........................................................................................................ I 校阅历史记录........................................................................................................ I 批准历史记录........................................................................................................ I
1.概述 (1)
2.工作原理 (2)
2.1................................................................................................................................... 总体结构
2
2.2............................................................................................................................... 抗病毒原理
2
2.3......................................................................................................... IEC 61850建模和服务
3
2.4.......................................................................................................................... 暂态录波原理
4
2.5.................................................................................................................. 稳态连续记录原理
5
2.6...................................................................................................................... 定值和整定范围
5
3.嵌入式图形软件的主要功能 (7)
3.1.......................................................................................................................... 实时监测功能
7
3.2.......................................................................................................................... 波形查看功能
7
3.3.......................................................................................................................... 波形分析功能
7
3.4................................................................................................................................... 定值整定
8
3.5...................................................................................................................... 配线和参数修改
8
4.关键技术 (9)
4.1.................................................................... 纯嵌入式结构和基于VxWorks的图形界面
9
4.2............................................................................................................................... 对病毒免疫
9
4.3...................................................................................................................... 完备的对时接口
9
4.4........................................................................................................ 支持IEC 61850-8规约
9
5.技术指标 (10)
5.1................................................................................................................................... 输入信号
10
5.2................................................................................................................................... 性能指标
10
5.3.......................................................................................................................... 稳态连续记录
11
5.4...................................................................................................................... 时钟及同步精度
11
5.5.................................................................. 基于IEC61850的录波装置模型和通信规约
11
5.6...................................................................................................................... 通信接口和规约
11
5.7.....................................................................................................................................3/2接线
11
5.8................................................................................................................................... 主变录波
12
5.9................................................................................................................................... 数据格式
12
5.10.抗电磁干扰能力 (12)
5.11.供电电源 (12)
5.12.外形尺寸、安全防护等级及颜色 (12)
1. 概述
ZH-5嵌入式电力故障录波分析装置是采用嵌入式图形系统和VxWorks、DSP构成的纯嵌入式故障录波和分析装置。它是国内第一款在高可靠性实时操作系统VxWorks 上，实现了基于嵌入式图形系统和图形界面的录波装置，可广泛适用于110kV~1000kV 电压等级的变电站和换流站。
ZH-5嵌入式电力故障录波分析装置，符合以下主要标准：
?DL/T663-1999：《220～500kV电力系统故障动态记录装置检验测试要求》
?DL/T553-94：《220～500kV电力系统故障动态记录技术准则》
?IEC 60255-24：2001：《电气继电器第24部分：电力系统暂态数据交换的通用格式(COMTRADE)》
2. 工作原理
2.1. 总体结构
ZH-5嵌入式电力故障录波分析装置主要由嵌入式CPU系统、嵌入式DSP系统和信号变送系统三大部分构成。DSP系统负责A/D采样、判据计算以及GPS对时处理等。
256路开关量
存储器
32位嵌入式CPU+VxWorks+
嵌入式图形界面
4个网口3个USB口串口
A/D
A/D
A/D
A/D
…
96路模拟量(交流和直流)
FPGA
IRIG-B对时
脉冲对时
告警接口
32位浮点
DSP
12.1"工业
级液晶显
示器
CF卡
打印机
键盘
鼠标图2.1系统结构图
嵌入式CPU系统采用VxWorks作为嵌入式实时操作系统，以及针对VxWorks设计的嵌入式图形操作系统，负责故障数据的分析、存储、通信以及人机交互等。
ZH-5故障录波装置的嵌入式图形系统提供类似于Windows风格的界面，可以支持键盘、鼠标和USB存储设备，配置12.1〞工业级液晶显示器，整套装置简单易用。ZH-5的嵌入式图形操作系统，提供包括波形显示、波形分析、公式编辑器、定值整定等全部录波装置功能。设备功能并没有因为采用嵌入式设计而有任何的缩减。
2.2. 抗病毒原理
ZH-5整套录波装置采用高可靠性的VxWorks嵌入式实时操作系统，并针对录波装置的需求和特点开发专用软件，有针对性的对VxWorks进行组件裁减。因此系统不会感染病毒，不会被恶意程序入侵，不会成为病毒和恶意程序攻击其他联网设备的跳板，
也有利于增强其它联网设备和整个网络的稳定性。
同时，虽然ZH-5录波装置所有的功能都不需要Windows软件。但由于录波装置不可避免的需要与电力系统的其他电脑、服务器以及电力设备联网运行，而这些设备大部分还在使用Windows操作系统，存在被病毒、恶意程序入侵的风险。ZH-5具有抵抗病毒、恶意程序入侵和攻击的能力，在这种恶劣工作情况下，具有特别重要的意义。
2.3. IEC 61850建模和服务
2.3.1. 逻辑设备建模
录波装置在物理功能上分为暂态录波和稳态连续记录功能。对应一个物理设备，建模为一个server，而对基于该设备上不同的物理功能模块则采用建立多个逻辑设备LD。因此，将同一个录波装置上的暂态录波和稳态连续记录功能对象分别建立为两个不同的逻辑设备。
2.3.2. 逻辑节点建模
录波装置的逻辑设备至少应包含LLN0、LPHD、RDRE三个逻辑节点。RDRE包含了具备共同功能相关、系统相关的数据对象以及数据属性，对于所有的录波装置，该逻辑节点是强制的。对于录波装置所有的系统功能扩展都放在RDRE中。在这三个逻辑节点中除标准规定的强制数据对象以外，还规定有以下强制数据对象：
逻辑节点数据对象说明
LLN0 LEDRs 装置复归
RDRE FltNum 故障序号RcdMade 暂态录波状态RcdStr 稳态连续记录状态RcdTrg 远程启动录波
2.3.3. 录波装置模型服务
1) 应用关联、服务器模型
录波装置同时支持不同客户的访问，建议客户端最大访问数目为8个。当MMS通信意外中断时，服务器端和客户端检出通信故障的时间应不大于1分钟。
2) 数据集、定值组服务
对于故障录波装置，当电力系统发生故障产生录波时应有事件上发送重要状态的信号：包括录波状态(RDRE$RcdMade$stVal)、故障序号(RDRE$FltNum$stVal)等。同时录波装置提供以数据集方式访问定值的信息，并符合DL/T860规定的排序规则。定值
组服务定义了录波装置定值整定、切换、激活等功能。
3) 报告服务
录波装置主要通过报告服务上送SOE事件(新录波、装置故障)。此服务为录波装置强制服务，并至少提供4个报告使能实例。
4) 控制服务
录波装置提供远程启动录波和远程装置复归的控制服务。录波装置控制服务采用增强安全的操作前选择控制模型(SBOw)。
5) 文件服务
录波文件名称采用：装置名_LD名称_FltNum故障号_故障时间，总长度不应超过255个八位位组。
6) 时间和时间同步服务
采用SNTP对时协议。
2.4. 暂态录波原理
ZH-5录波器由FPGA负责控制所有的模拟量通道的模数转换以及采集开关量通道状态。FPGA对每采集一帧数据，打上绝对时间标签后，提供给DSP读取，DSP根据启动判据进行实时计算，一旦判据满足，就进入录波状态，录波告警继电器动作。
此时，DSP将启动时刻以前的部分数据(即A段长度)，以及后续数据(即B段长度)以高采样率的方式保存下来，同时通过内部高速通道，传输给嵌入式CPU，嵌入式CPU 将录波数据保存为文件。录波结束后，经过一段时间的延时(可设置)DSP自动复归录波告警继电器。同时，嵌入式CPU自动对数据进行故障分析和测距，并给出分析报告。如果分析结果表明是区内故障，则打印故障报告和波形。
2.4.1. 暂态录波数据记录方式
数据记录采用A-B-C段方式，A、B、C段全部采用采样值记录。如下图所示：
t=0,系统大扰动开始时刻
A B C
图2.4.1暂态录波记录方式
?A段：系统大扰动开始前的数据，记录时间为40ms～1000ms，采样率最高为
