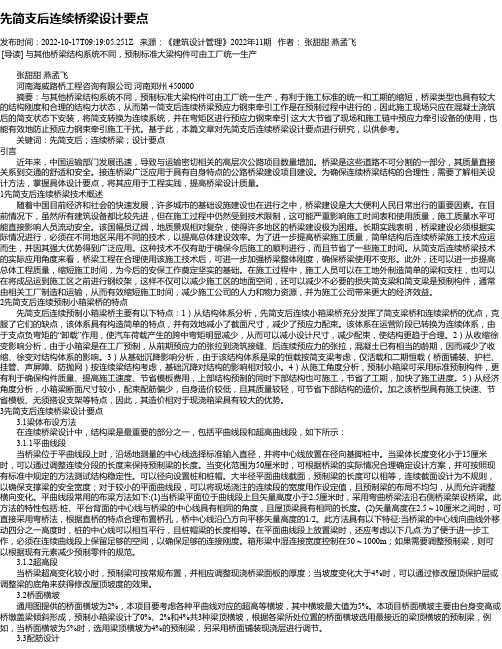

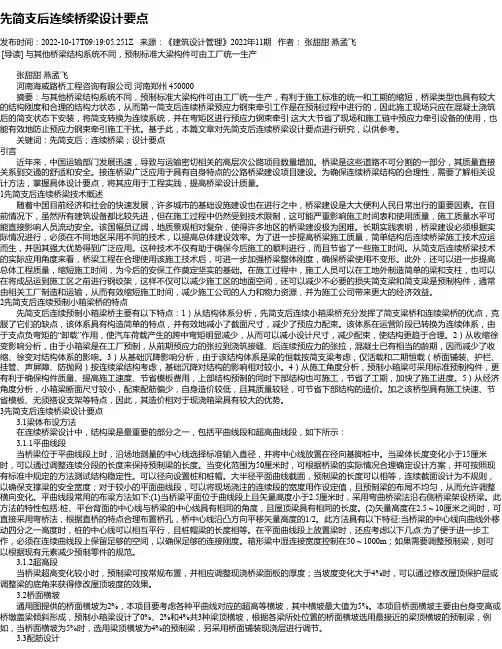

近年来，随着钢铰线、锚固体系的不断更新和 发展，以及其他新技术的应用，使先简支后连续梁桥得到更大的发展。 一、先简支后连续梁桥发展概况 先简支后连续梁桥的广泛应用始于上世纪80年代中期。随着交通运输的发展，为减少桥上伸缩缝，使行车更舒适、安全，现在采用最多的梁桥结构形式有两种：一种为桥面连续的简支梁桥，伸缩缝最大间距达100米左右；另一种为先简支后连续梁桥，此种结构伸缩缝最大间距可达500米，相对桥面连续简支梁桥，缩缝更少。 先简支后连续梁桥作为一种连续梁桥，具有造价低，整体性好，建筑高度低，刚度大，桥面接缝少，质量容易控制等优点。由于支点处采用了现浇湿接缝的技术措施，可通过现浇段混凝土宽度，底面坡度等满足斜、弯、坡桥的变梁长及支座顶变高度的构造要求，此结构更适合斜、弯、坡桥。 二、先简支后连续梁桥的应用范围及分类 先简支后连续梁桥，主要应用于跨径在13～35米，吊装重量小于70吨的中小跨径桥梁。 先简支后连续梁桥，按桥墩支座多少分为两种：桥墩单排支座和桥墩双排支座连续梁桥；按预应力度划分为全预应力和部分预应力连续梁桥。 先简支后连续双排支座梁桥，由于采用双排永久支座，施工方便，连续处开裂后修补容易，湿接缝处剪力小等优点；
缺点是结构受力不明确，支座易产生托空和上拔力。 先简支后连续单排支座桥，优点是结构受力明确，支座不托空；缺点增加了临时支座和结构体系转换，湿接缝处剪力较大。 先简支后连续全预应力梁桥，此结构优点是抗裂性能好，刚度大；缺点是反拱长期不断发展，预压区混凝土由于长期处于高压应力状态下，会因徐变而使反拱不断增长，造成桥面不平，影响正常使用。同时由于预应力度过大，也易引起沿管道方向负弯矩区的纵向裂缝。 先简支后连续部分预应力梁桥，又分为跨中为部分预应力、支点为普通混凝土连续梁桥，此种结构是支点顶面配普通钢筋，由于普通钢筋太多太密，焊接较多，此处混凝土及焊缝质量不易保证，构造较难处理，顶层混凝土易开裂，产生渗水使钢筋锈蚀，优点施工方便。第二种为跨中、支点都为部分预应力混凝土A类构件连续梁桥，此种结构吸取了钢筋混凝土结构的经验，一方面在结构的不同部位配置适量的非预应力钢筋，包括作为主筋的纵向非预应力钢筋，以控制裂缝的发生和扩展；另一方面通过对混凝土裂缝及反拱的控制，根据桥梁所处环境及结构功能，合理地选用预应力度，此种部分预应力先简支后连续梁桥被广泛采用，并在不断完善和发展。 三、部分预应力先简支后连续梁桥设计中应注意问题
一、发展： 高速公路的迅速发展使得桥梁的数量大幅度增加，而高速度的行车则要求桥梁具有较好的连续性能、较少的伸缩缝构造等。在高等级公路桥梁中，多孔中等跨径的桥梁占很大的比重，桥面连续的简支梁结构体系由于存在桥面容易开裂等缺点而在与连续梁结构体系的竞争中常常处于下风。但是由于现浇连续梁的施工复杂繁琐，人们一直希望将简支梁的批量预制生产和连续梁的优越性能结合起来，用梁或板批量预制生产的方式来加快连续梁的建设速度，以省去繁琐的支模工序，由此产生了将整跨梁板预制、架设就位后在端部浇筑混凝土并张拉预应力使之连续的“先简支后连续”施工法，而形成的体系则被称为“先简支后连续结构体系”。 二、定义： 先简支后连续，很形象的施工方式，一联几孔的桥梁，在施工时，板先预制，然后安装，预制板安放在临时支座上，现在是简支板受力方式，和普通的桥梁没什么区别，但是两个板头之间需要连接钢筋，这个位置也是永久支座的上部。接通波纹管，浇筑连接带，张拉板顶负弯矩钢绞线，等这联负弯矩钢绞线全部拉完后，拆掉临时支座，这是这一联结构变成了连续梁受力方式了。这就是先简支后连续小箱梁。 三、先简支后连续桥梁的优点 先简支后连续桥梁结构就是两跨及两跨以上的预应力混凝土梁通过现浇混凝土形成连续结构，优点有以下几点：（1）具有刚度大、变形小、伸缩缝少和行车舒适等优点；（2）简支梁的预应力钢束在工厂进行张拉，而负弯矩区的预应力钢束布置及张拉均在主梁上进行，仅需吊装设备起吊主梁，减少了施工设备，又能避免张拉预应力钢束造成地面上的障碍；（3）预制梁能采用标准构件，进行工厂化统一生产和管理，有利于技术操作，节省了施工时间，缩短工期，提高经济效益； 四、先简支后连续桥梁结构施工工艺要点 （一）先简支后连续桥梁的施工的一般流程 1．预制主梁，待混凝土强度达到设计强度的100%后，张拉正弯矩区预应力钢束，压浆并及时清理主梁（预应力混凝土简支转连续箱梁）底板通气孔。 2．设置临时支座并安装好永久支座，逐孔安装主梁，置于临时支座上为简支状态，及时连接桥面钢筋与横梁钢筋。
目录 第一章桥跨总体布置及结构尺寸拟定（一）、桥梁总体布置 （二）、桥孔分跨 （三）、截面形式 （四）、上部结构尺寸拟定 （五）、计算模型 第二章结构内力计算 （一）、恒载内力计算 1.第一期恒载（结构自重） 2.第二期恒载(桥面二期荷载） (二)、活载内力计算 （三）、支座位移引起的内力计算（四）、温度引起的次内力计算：（五）、上述各种力的分类 第三章荷载组合 （一）、作用和作用效应
（二）、承载能力极限状态下的效应组合 （三）、正常使用极限状态下的效应组合 1.作用短期效应组合 2.作用长期效应组合 （四）、荷载组合表汇总： 第四章预应力钢束的估算与布置 （一）、按承载能力极限计算时满足正截面强度要求（二）、按照正截面抗裂要求计算预应力钢筋数量（三）、预应力钢束的布置 第5章截面的验算 （一）施工阶段正截面法向应力验算 （二）受拉区钢筋的拉应力验算 （三）使用阶段正截面抗裂验算 （四）使用阶段斜截面抗裂验算 （五）使用阶段正截面压应力验算 （六）使用阶段斜截面主压应力验算
（七）使用阶段正截面抗弯验算 （八）使用阶段斜截面抗剪验算 （九）使用阶段抗扭验算 第一章桥跨总体布置及结构尺寸拟定 （一）、桥梁总体布置 本设计方案采用三跨预应力混凝土变截面连续梁结构，全长105m。设计相等长度的三跨，每跨长度为35m。 支架现浇施工方案：搭设满堂脚手架，浇筑箱梁混凝土，待混凝土强度达到 设计强度的100%后进行预应力张拉，然后拆除脚手架，浇筑防撞护栏，铺设桥 面钢筋网，浇筑桥面铺装混凝土。 （二）、桥孔分跨 连续梁桥有做成三跨或者四跨的，也有做成多跨的，但一般不超过六跨。对于桥孔分跨，往往要受到如下因素的影响：桥址地形、地质与水文条件，通航要求
连续梁桥设计毕业设计公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
目录 第一章绪论................................................................ 第一节桥梁概述.................................................... 第二节方案比选 (3) 一、比选方案的主要标准.......................................... 二、方案编制.................................................... 第二章结构尺寸拟定............................................... 第一节结构尺寸拟定 (7) 一、桥梁横向布置................................................ 二、细部尺寸.................................................... 第二节截面几何特性................................................ 一、毛截面面积 ................................................. 二、惯性矩及刚度参数 ........................................... 第三章主梁内力计算............................................... 第一节横向分布系数的计算.......................................... 第二节恒载内力计算................................................ 一、单元化分.................................................... 第三节活载内力计算................................................ 一、冲击系数()u+1的计算......................................... 二、活载布载 (20) 第四章次内力计算 ................................................. 第一节基础位移引起的次内力计算.................................... 第二节温度应力引起的次内力计算. (24) 第三节混凝土收缩徐变引起的次内力计算.............................. 第五章作用效应组合Ⅰ............................................. 第一节承载力极限状态作用效应组合 (28) 第二节正常使用状态作用效应组合.................................... 第六章预应力筋的估算............................................. 第一节计算原理....................................................
先简支后连续梁施工工艺工法 （QB/ZTYJGYGF-QL-0509-2011） 桥梁工程有限公司廖文华余海 1前言 工艺工法概况 随着桥梁技术的发展，综合各类结构体系的优点，预制架设的梁式桥越来越多地采用了先简支后连续结构体系。简支梁具有施工工艺简单，工厂化作业施工质量好，工效高，预制安装方便的优点，而连续梁具有桥梁线形好行车平顺，结构体系完整，梁体受力较好的优点，而将这两种优点相结合就形成了先简支后连续的结构体系。我单位在近年的桥梁施工中严格按照施工工艺施工，不断总结完善先简支后连续施工工艺形成了本工法。 工艺原理 由简支转换为连续体系，是通过在箱梁端部顶部负弯矩区内增设负弯矩预应力束来实现的，而为配合梁体结构体系转换，在转换过程中需在箱梁端部布设相应临时支座并适时拆除来实现其体系的转换。 2工艺工法特点 刚度大、变形小、伸缩缝少和行车舒适 梁场整体预制梁，可确保施工质量，节省了施工时间，提高了经济效益。 3适用范围 本工法适用于曲线半径大于400m，跨度16m以上，多跨结构桥梁施工。适用于桥下无支架搭设条件，需要通车通航的桥梁工程施工。 适用于13～35m跨径，吊装重量小于70t的中小跨径桥梁。 4主要技术标准 《铁路架桥机架梁规程》（TB10213） 《铁路混凝土工程施工技术指南》（TZ210） 《客运专线铁路桥涵工程施工技术指南》（TZ213） 《公路桥涵施工技术规范》（JTG/TF50） 《公路工程质量检验评定标准》（JTGF80-1） 5施工方法
梁在预制场进行预制，采用运梁车简支梁进行安装，待箱梁安装完毕即将每一联的连续端端部负弯矩区预应力束管道和非预应力钢筋进行连接。立模浇筑连续端横梁及负弯矩区梁间湿接缝混凝土。立模时确保各永久支座处连续端横梁底部间距均满足设计图纸及施工规范要求，待混凝土强度达到设计强度90%以上，即可进行负弯矩预应力束穿束张拉。张拉完毕进行孔道压浆。此时，桥梁整联上部结构已经形成一个连续的整体。此时将一联所有临时支座同时降低，保证一联整个梁体同时平稳降落在永久支座上，并拆除临时支座即可完成简支体系向连续体系的转换。 6工艺流程及操作要点 施工工艺流程 先简支后连续梁施工中，新老混凝土连接面处理；临时支座、永久支座正确安装；连接钢筋、预应力束施工质量是从简支变为连续施工质量的关键。施工工艺流程图见图1。 操作要点 施工准备 简支连续梁桥通过将简支梁在墩顶实施结构连续或墩梁固结而成，所以，简支梁体是基础、墩顶结构连续、墩梁固结或桥面连续构造是关键，施工必须高度重视。强化施工设计，明确施工工艺，制定精细化的施工方案，实行首件（试制）制。施工准备中强调预制完成后到体系转换的时间。 6.2.2梁预制与支座安装 预制台座稳定性好，顶面光滑，易于脱模。严格按照设计图纸，制作强度、刚度、稳定性均满足精品预制梁需要的模板系统，同时，模板必须能根据预制梁顶横坡、锚固齿板等需要具有可调整功能。从控制混凝土原材料、配比、几何尺寸、一
目录 一、绪论 1、先简支转连续梁桥概述 1.1、先简支转连续梁桥的优缺点 1.2、先简支转连续桥梁的研究背景 1.3、先简支转连续桥梁的研究现状 2、论文的主要研究内容和方法 二、简支转连续桥梁的基本理论 1、简支转连续结构体系形式和施工方法 1.1、简支转连续结构体系形式 1.2、简支转连续桥梁的施工方法和控制过程 2、简支转连续桥梁的基本理论分析 2.1、概述 2.2、梁体应力基本理论 2.3、先简支转连续桥梁的次内力和内力重分布 2.4、先简支转连续桥梁的主梁内力 3、软件简介 3.1、有限元法简介 3.2、迈达斯Civil简介 三、简支转连续体系受力特性分析 1、工程概论 2、迈达斯Civil建模过程
3、不同施工工序下体系受力计算 3.1、内力计算 3.2、变形计算 4、计算结果分析 5、结论 四、参数分析 1、收缩徐变的影响分析 五、不同跨数的次内力分析 六、施工技术研究
一、绪论 1、先简支转连续桥梁的概述 1.1、先简支转连续桥梁的优缺点 先简支转连续桥梁是两跨及两跨以上的预应力混凝土通过现浇混凝土的形式连接而成的连续结构，该连续结构有一下几个优点： （1）具有刚度大、变形小、伸缩缝少和行车舒适的优点； （2）简支梁的预应力钢束在工厂进行张拉，而负弯矩区的预应力钢束布置及张拉均在主梁上进行，仅需吊装设备起吊主梁，减少施工设备，又能减少或避免张拉预应力钢束阻碍地面交通； （3）预制梁能采用标准构件，进行工厂化统一生产和管理，有利于技术操作，减少施工时间，提高了经济效益，缩短了工期。 先简支转连续桥梁是连续结构，有以下缺点： （1）基础不均匀沉降将在结构中产生附加内力，因此，对桥梁基础要求较高，通常适用于地基较好的场地。 （2）箱梁界面局部温差，混凝土收缩、徐变及预加应力均会在结构中产生附加内力，增加了设计计算的复杂程度。 1.2、先简支转连续桥梁的研究背景 从简支梁发展到简支转连续梁是一个漫长复杂的过程。简支梁是应用最早、最广泛的一种桥梁形式，因其简单的构造，方便施工，能够适应较大的地基沉降，因此在中小跨径桥梁中普遍应用。但是，简支梁桥的桥面因有伸缩缝的存在，致使行车颠簸。尽管简支梁的桥面连接本身就存在着缺陷，无法与连续梁结构体系的良好性能相比，但施工方面的优点使其在桥梁建设中扔占有一定的地位。需要

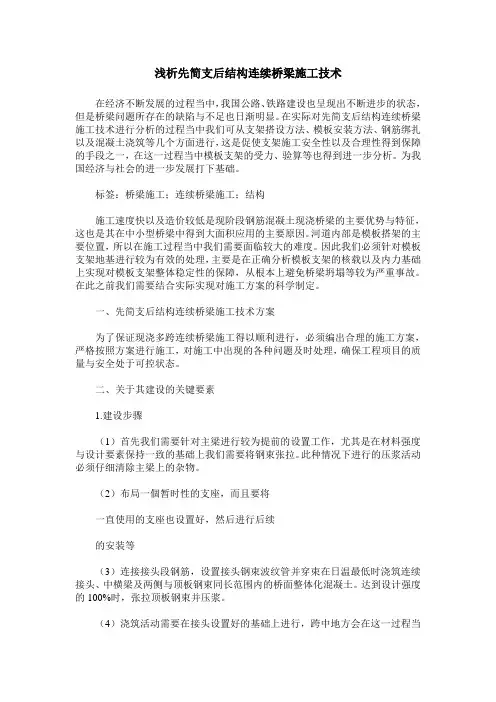

浅析先简支后结构连续桥梁施工技术 通过分析这些年建设的桥梁项目我们得知，其一般都是使用先简支后连续的模式。文章分析了其在应用中的具体的优势和建设特征。 标签：先简支后；连续桥梁施工；桥梁设计 最近几年，由于桥梁项目发展非常顺畅，此时存在一种全新的桥梁结构，即先简支后连续的体系。其不仅仅具有简支构造的优势特征，同时还融汇了连续构造的优势特点。目前的项目很多都是使用这种体系来开展建设的。通过分析项目的具体状态得知，其具有非常多的优势，文章具体的展开阐述活动。 1 前言 1.1 关于其思想的指出 由于道路项目发展顺畅，此时对于桥梁工程也有了非常高的规定，桥梁建设工艺是非常重要的一个内容。当前的状态是：对于小跨径的高等级公路桥梁多采用装配式钢筋混凝土板梁的形式，中等跨径的桥梁则采用装配式预应力混凝土T 梁的形式，对于大跨径预应力混凝土连续梁桥，目前的施工方法主要采用平衡悬臂浇筑法或拼装法。不过因为现浇模式的建设非常复杂，而且会浪费时间，此时相关人员就得到了一个全新的思想，即将两种模式结合到一起，即得到了先简支后连续体系。 1.2 优势特征 第一，有着很大的刚度，而且不会发生变形问题，非常的适合通行。第二，由于简支梁自身的钢构是在在工厂进行张拉，而负弯矩区的预应力钢束布置及张拉均在主梁上进行，此时只用将主梁吊起来，很显然不需要使用非常多的建设装置，同时还可以避免钢束带来的不利现象。第三，对于预制梁来讲，其使用的是标准的体系，在厂家进行设置，其不但能够方便活动，同时还能够降低建设时间，提升利润值。 2 关于其建设的关键要素 2.1 建设步骤 2.1.1 对主梁提前的设置，当材料的强度和设计的要素保持一致的时候，将钢束张拉，此时进行压浆活动，而且对主梁进行仔细的清除。 2.1.2 布局一个暂时性的支座，而且要将一直使用的支座也设置好，然后进行后续的安装等。
“先简支后结构连续”梁桥的工艺讨论 声明：本贴转自其它站点，其中有本人的观点 先简支后结构连续梁桥这方面设计比较成熟! 施工目前也没有发现什么问题! 欢迎大家在设计和施工中有什么问题在此讨论 ------------------------------------------------------------------------------- - 施工流程主要是通过预制小箱梁，在桥墩上设置临时支座，中间保留永久支座，临时支座是用硫磺混凝土里边敷设电阻丝，将预制箱梁吊装后，永久支座暂不受力，由临时支座参与结构受力，临时支座每跨之间为简支体系，待一联全部吊装完成后，将各主梁的预留的钢筋连接，并浇筑湿接缝，先使结构连成整体的连续结构体系。再将电阻丝通电，使临时支座融化，使原来布置的连续体系的永久支座参与结构受力，这样就完成了1、梁体的转换；2、完成 结构体系的从简支到连续的转换。 ------------------------------------------------------------------------------- - 楼上老兄说的硫磺垫块座临时支座我也遇到过，但是在将电阻丝通电，使临时支座融化时遇到了很大的麻烦，电阻丝未能将垫块融化已经断了，结果费了九牛二虎之力冒着危险炸掉了，据说其他工程中的硫磺垫块也出现过很多问题，不知道大家遇到过没有。是如何解决的。 ------------------------------------------------------------------------------- - 我想是硫磺垫块配合比不当，致使它的熔点过高，或则是电阻丝的功率不够，但是这的确是一个非常棘手的问题。保证硫磺块的熔点，就势必要降低它的承载能力，因为要增加硫磺的含量，这样就需要在承载能力和熔点之间找到最佳的平衡点。好在硫磺块只是在施工阶段支 撑恒载。 ------------------------------------------------------------------------------- -
一、桥梁博士连续梁建模步骤 一、Dr.Bridge系统概述 Dr.Bridge系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一体的综合性桥梁结构设计与施工计算系统。该系统适用于钢筋混凝土及预应力混凝土连续梁、刚构、连续拱、桁架梁、斜拉桥等多种桥梁形式的设计与计算分析，不仅能用于直线桥梁的计算，同时还能进行斜、弯和异型桥梁的计算，以及基础、截面、横向系数等的计算。在设计过程中充分发挥了程序实用性强、可操作性好、自动化程度较高等特点，对于提高桥梁设计能力起到了很好的作用。 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息以及输入优化阶段信息（索结构），进行项目计算，输出计算结果等几个步骤。 二、离散结构与划分单元 1、在进行结构计算之前，首先要根据桥梁结构方案和施工方案，划分单元并对单元和节点编号，对于单元的划分一般遵从以下原则： (1)对于所关心截面设定单元分界线，即编制节点号； (2)构件的起点和终点以及变截面的起点和终点编制节点号； (3)不同构件的交点或同一构件的折点处编制节点号； (4)施工分界线设定单元分界线，即编制节点号；
(5)当施工分界线的两侧位移不同时，应设置两个不同的节点，利用主从约束关系考虑该节点处的连接方式； (6)边界或支承处应设置节点； (7)不同号单元的同号节点的坐标可以不同，节点不重合系统形成刚臂； (8)对桥面单元的划分不宜太长或太短，应根据施工荷载的设定并考虑活载的计算精度统筹兼顾。因为活载的计算是根据桥面单元的划分，记录桥面节点处位移影响线，进而得到各单元的内力影响线经动态规划加载计算其最值效应。对于索单元一根索应只设置一个单元。 2、本例为3x30m的三跨连续梁，截面在支座处加大以抵抗较大建立，同时利于端部锚固区的受力，所以该变截面点处取为单元节点，端点也应取为节点，每跨跨中是取为节点，其余节点是根据计算的精度要求定取。 本例共33个节点，划分为32个单元，离散图如下所示： 三、模型的建立 1、项目的建立
先简支后结构连续桥梁问题的几点思考 随着我国的高等级公路的快速发展,对连接高速公路的桥梁的质量要求也相应提升,桥梁施工技术也极为关键。目前的现状是:对于小跨径的高等级公路桥梁多采用装配式钢筋混凝土板梁的形式,中等跨径的桥梁则采用装配式预应力混凝土T(箱)梁的形式,对于大跨径预应力混凝土连续梁桥,目前的施工方法主要采用平衡悬臂浇筑法或拼装法。但由于现浇连续梁的施工复杂繁琐、费工费时,人们一直希望将简支梁的批量预制生产和连续梁的优越性能结合起来,实现用梁或板批量预制生产的方式来加快连续梁的建设这是我们常说的“先简支后连续施工”方法。 标签：先简支后连续桥梁施工工艺质量控制 随着桥梁建设的飞速发展,国内出现了一种新型梁桥结构——先简支后结构连续梁桥,它兼顾了简支梁桥和连续梁桥的优点,全国各省份特别是在高速公路桥梁设计中逐渐以先简支后结构连续梁桥代替了原来单一的筒支梁桥或连续梁桥。实际工程表明:先简支后连续梁桥正发挥了连续梁桥和简支梁桥两种梁桥的优点,克服了它们的缺点,因此对先简支后连续桥梁施工技术的探讨有重要意义。 1先简支后连续桥梁的型式及特点 1.1结构型式①按材料分:有钢筋混凝土结构、预应力混凝土结构及混合结构(即预应力混凝土预制构件,钢筋混凝土连续构造)。②按预制构件施加预应力的方式分:有先张法预应力混凝土结构、后张法预应力混凝土结构、及复合式预应力混凝土结构(即预制构件先用先张法施加一部分预应力,在构件中预留孔道,当安装就位后,再用后张法继续施加预应力)。③按预制构件上部构造断面形式分:普通空心板、大孔空心板、工形梁或T形粱、箱形梁等。 1.2主要构造及特点 1.2.1上部构造:预制构件与装配式简支桥梁构件相似,但可视主梁间距少设甚至不设中横隔板。预制主梁靠近现浇连续端与简支桥梁不同,要注意预埋纵向连续钢筋、横向连接钢筋及梁底钢板。当现浇连续段采用预应力钢束时,应注意预应力管道的预埋并合理设置齿板。 1.2.2现浇连续段:在形成连续结构后,预制构件的连续段与预制端横隔板一起组成上部构造的刚性端横隔梁。施工时要求将它在纵、横、竖三个方向与主梁可靠结合。现浇连续段的纵向钢筋可考虑采用普通钢筋或预应力钢束,采用普通钢筋具有操作简便且不影响主粱已有的正弯矩钢束预应力效果的优点,而采用预应力结构则抗裂性较好。 1.2.3现浇桥面板:是预制构件的整体化结构,它加强了装配式T形梁、工宇梁或分体式小箱梁的横向联系和抗扭刚度,加强了预制横隔板的功能,且用以布置
先简支后连续预应力混凝土连续T梁桥设计计算 —、设计基本资料 1、桥梁线形布置：平面线形为直线,无竖曲线，设单向纵坡2%o 2、主要技术标准 (1 )桥跨布置:2x30m先简支后连续，桥梁总体布置如图］所示；主梁横断面布置如图2所示,T梁截面尺寸如图3所示.主梁一般构造如图4所示。 (2 )荷载等级：公路一I (学号为奇数的)，公路II级(学号为偶数的\人群荷载3.0kN/m2 (学号数字能被4整除的),人群荷载4.0kN/m2 (学号数字能被3 整除的),人群荷载3.5kN/m2 (学号数字为其他的X (3 )桥梁宽度：2x( 1.75m+O.5m+10.75+0.5 )m+lm=28m，单幅桥横坡为2%。 (4 )航道等级：无通航要求。 (5 )设计洪水频率：1/100。 (6哋震动参数地震动峰值加速度< 0.05g地黑动反应谱特征周期为0.35s , 采用简易设防。 (7)设计基准期：100年。 (8 )结构重要性系数：1.1。 3、主要材料 (1 )混凝土：30m预制T形梁及其现浇接缝、封锚、墩顶现浇连续段和桥面现浇层均采用C50混凝土，基桩采用C25 ,其余均采用C30。 (2 )普通钢筋：普通钢筋必须符合QB1499-1998'和QB13013-1991，标准的规定，其中：钢筋直径D>12nmi全部采用HRB335钢筋，抗拉强度标准值fsk=335MPa ；钢筋直径D < 12mm全部采用R235钢筋，抗拉强度标准值f sk=235MPa o (3 )钢材：所采用的钢材技术标准必须符合《普通碳素结构钢技术条件》(GB/T700-1988 )规定的Q235 ,选用的焊接材料应符合《碳钢焊条》(GB/T5117-1995 )及《低合金钢焊条》(GB/T5118-1995 )的要求,并与所采用
谈先简支后结构连续桥 梁施工技术 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

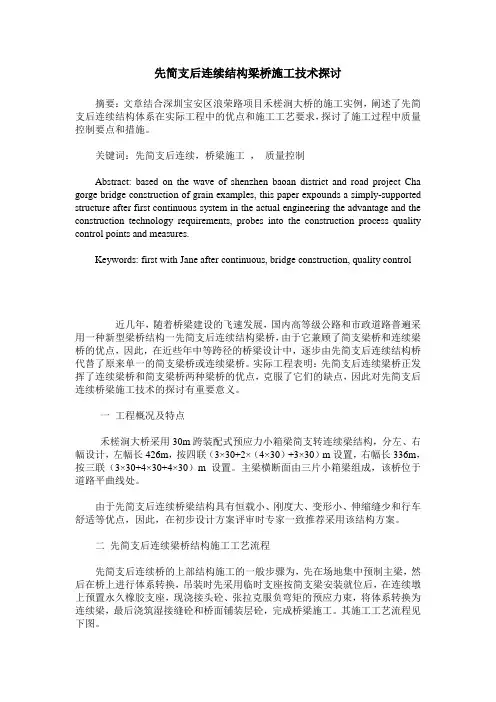

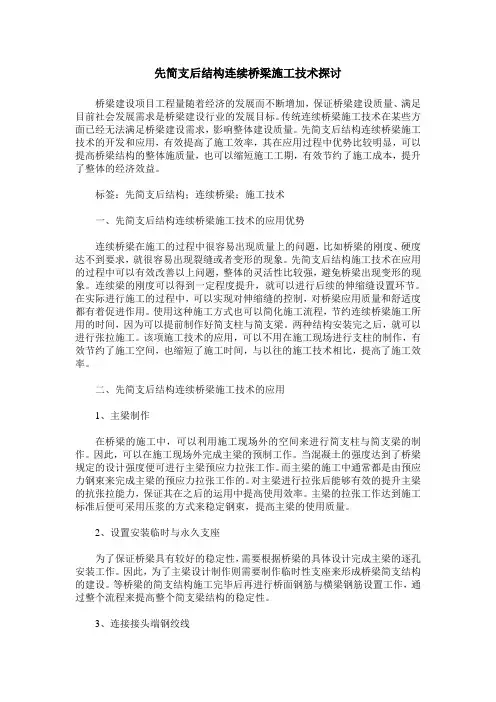

谈先简支后结构连续桥梁施工技术摘要：纵观近几年我国公路上修建的高等级的大、中桥梁发现，几乎都采用先简支后连续结构体系。文章阐述了先简支后连续结构体系在实际工程中的优点和施工工艺要点，探讨了施工过程中采用的简便易行的工艺技术，最后提出先简支后连续桥梁施工的质量控制意见。 关键词：先简支后;连续桥梁施工;桥梁设计 近几年，随着桥梁建设的飞速发展，国内来出现了一种新型梁桥结构一先简支后结构连续梁桥，它兼顾了简支梁桥和连续梁桥的优点，全国各省份特别是在高速公路桥梁设计中逐渐以先简支后结构连续梁桥代替了原来单一的简支梁桥或连续梁桥。实际工程表明：先简支后连续梁桥正发挥了连续梁桥和简支梁桥两种梁桥的优点，克服了它们的缺点，因此对先简支后连续桥梁施工技术的探讨有重要意义。 一、先简支后连续桥梁概述 (一)先简支后连续桥梁的提出 随着我国的高等级公路的快速发展，对连接高速公路的桥梁的质量要求也相应提升，桥梁施工技术也极为关键。目前的现状是：对于小跨径的高等级公路桥梁多采用装配式钢筋混凝土板梁的形式，中等跨径的桥梁
则采用装配式预应力混凝土T(箱)梁的形式，对于大跨径预应力混凝土连续梁桥，目前的施工方法主要采用平衡悬臂浇筑法或拼装法。但由于现浇连续梁的施工复杂繁琐、费工费时，人们一直希望将简支梁的批量预制生产和连续梁的优越性能结合起来，实现用梁或板批量预制生产的方式来加快连续梁的建设这是我们常说的“先简支后连续施工”方法。 (二)先简支后连续桥梁的优点 先简支后连续桥梁结构就是两跨及两跨以上的预应力混凝土梁通过现浇混凝土形成连续结构，优点有以下几点：(1)具有刚度大、变形小、伸缩缝少和行车舒适等优点;(2)简支梁的预应力钢束在工厂进行张拉，而负弯矩区的预应力钢束布置及张拉均在主梁上进行，仅需吊装设备起吊主梁，减少了施工设备，又能避免张拉预应力钢束造成地面上的障碍;(3)预制梁能采用标准构件，进行工厂化统一生产和管理，有利于技术操作，节省了施工时间，缩短工期，提高经济效益; 二、先简支后连续桥梁结构施工工艺要点 (一)先简支后连续桥梁的施工的一般流程 1.预制主梁，待混凝土强度达到设计强度的100%后，张拉正弯矩区预应力钢束，压浆并及时清理主梁(预应力混凝土简支转连续箱梁)底板通气孔。
薛学长寄语： 希望南工大学弟学妹能够按照模板自己算一遍，会有收获的。 Midas——civil在这次课程设计中很重要，尽量把大部分时间花在软件上。 预祝各位拿个好等地 目录 第一章桥跨总体布置及结构尺寸拟定 （一）、桥梁总体布置 （二）、桥孔分跨 （三）、截面形式 （四）、上部结构尺寸拟定 （五）、计算模型 第二章结构内力计算 （一）、恒载内力计算 1.第一期恒载（结构自重） 2.第二期恒载(桥面二期荷载） (二)、活载内力计算 （三）、支座位移引起的内力计算 （四）、温度引起的次内力计算： （五）、上述各种力的分类 第三章荷载组合
（一）、作用和作用效应 （二）、承载能力极限状态下的效应组合 （三）、正常使用极限状态下的效应组合 1.作用短期效应组合 2.作用长期效应组合 （四）、荷载组合表汇总： 第四章预应力钢束的估算与布置 （一）、按承载能力极限计算时满足正截面强度要求 （二）、按照正截面抗裂要求计算预应力钢筋数量 （三）、预应力钢束的布置
第五章截面的验算 （一）施工阶段正截面法向应力验算 （二）受拉区钢筋的拉应力验算 （三）使用阶段正截面抗裂验算 （四）使用阶段斜截面抗裂验算 （五）使用阶段正截面压应力验算 （六）使用阶段斜截面主压应力验算 （七）使用阶段正截面抗弯验算 （八）使用阶段斜截面抗剪验算 （九）使用阶段抗扭验算
第一章桥跨总体布置及结构尺寸拟定 （一）、桥梁总体布置 本设计方案采用三跨预应力混凝土变截面连续梁结构，全长105m。设计相等长度的三跨，每跨长度为35m。 支架现浇施工方案：搭设满堂脚手架，浇筑箱梁混凝土，待混凝土强度达到设计强度的100%后进行预应力张拉，然后拆除脚手架，浇筑防撞护栏，铺设桥面钢筋网，浇筑桥面铺装混凝土。 （二）、桥孔分跨 连续梁桥有做成三跨或者四跨的，也有做成多跨的，但一般不超过六跨。对于桥孔分跨，往往要受到如下因素的影响：桥址地形、地质与水文条件，通航要求以及墩台、基础及支座构造，力学要求，美学要求等。此次桥梁设计采用三等跨设计，每跨35m，根据设计任务书来确定，其跨度组合为：3 35米。 （三）、截面形式 1.立截面 此次连续梁桥跨径并不是很大，综合受力和弯矩，经济等方面，最后决定采用等截面预应力梁桥。 在采用顶推法、移动模架法、整孔架设法施工的桥梁，由于施工的需要，一般采用等高度梁。等高度梁的缺点是：在支点上不能利用增加梁高而只能增加预应力束筋用量来抵抗较大的负弯矩，材料用量多，但是其优点是结构构造简单、

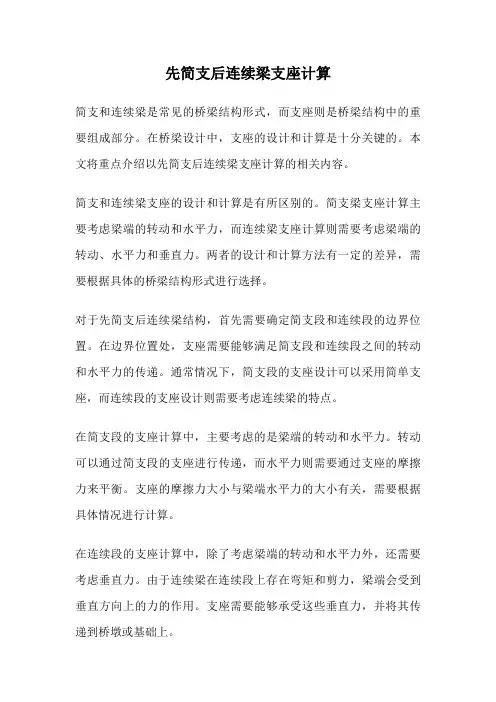

先简支后连续混凝土梁桥结构优点分析 先简支后连续混凝土梁桥，在其受力特性和施工方案上有很多优点。从手里特性上看，上部结构的大部分恒载在简支状态下已经分配完毕，仅有二期恒载和活载在墩顶附近产生负弯矩，与支架浇筑的连续梁相比，减少了墩顶负弯矩，使得跨中最大正弯矩大于墩顶最大负弯矩或比较接近，改善了受力性能；在墩顶布置负弯矩预应力钢束，可使上部结构成为真正意义上的连续梁。由于混凝土梁为预制，减少了现浇混凝土工作量，提高了机械化程度和效率。与简支梁桥相比，提高了行车的舒适性和抗震性能，由于墩顶横桥向现场浇湿接头加强了预制构件（特别是铰接空心板）的横向联系，从而保证绞缝混凝土正常工作，有效避免了绞缝失效导致空心板单板受力现象的产生。 一、力学模型 先简支后连续梁桥永久支座有两种摆放方式。其一是在中墩横桥向中心线上设一排永久支座，两边设临时支座，架设裸梁时先支撑在临时支座上，浇筑接头混凝土并张拉负弯矩钢束后，拆除临时支座，结构转换为连续体系。其二是在中墩横桥向中心线两侧各设一排永久支座，裸梁直接架到永久支座上，浇筑接头混凝土并张拉负弯矩钢束后结构转换为连续体系。 1.单排支座时的力学模型 （1）简支状态 裸梁架到墩顶的临时支座上，处于简支状态，荷载为裸梁自
重，以接近均布荷载的形式作用裸梁上。 （2）浇筑接头 焊接接头钢筋，浇筑接头混凝土。混凝土达到设计强度，上部结构由简支体系转换为连续体系。 （3）拆除临时支座 张拉负弯矩钢束，拆除接头混凝土底模和临时支座，在计算结构上加反方向简支状态时的支座反力P，P为预制裸梁自重的一办，施加接头混凝土的自重荷载ql’。 （4）二期横载与运营 二期横载通常指铰缝、铺装、护栏和其他附属构件的自重荷载，浇筑或安装这些构件时，上部结构的自重荷载，浇筑或安装这些构件时，上部结构通常已成为连续梁，故二期恒载与成桥运营后的活载均作用在连续梁上。 运营阶段各截面的内力等于活载内力与上述四个阶段内力的叠加。 2.中墩设双排支座时的力学模型 在中墩横桥向中心线两侧各设一排永久支座，裸梁直接架到永久支座上，省去了临时支座的拆除工作，便利了施工，同时有利于消减成桥后墩顶负弯矩的峰值。与单排支座相比，双排支座的连续梁在支座约束的简化上有明显不同。在计算简图上，双排支座应简化成具有弹性变形能力的杆件，其轴向刚度和弯扭刚度按支座的力学性质和实际尺寸取值。除此之外，尚应考虑一侧支
简支转连续梁桥的几个关键问题 摘要 随着我国高速公路建设的迅猛发展，桥梁的建造数量大幅度增加，桥型结构和施工工艺也在不断丰富。其中“先简支后连续梁”由于其施工便利及优越的工作性能在中等跨径的桥梁中得到了大量使用。简支转连续梁桥兼顾了简支梁桥和连续梁桥的优点，其数量在我国混凝土梁桥中占相当大的比重。简支转连续梁桥施工中有许多关键控制环节需要进行深入的研究。本文论述了简支连续梁桥及其结构体系、连续构造、梁桥支承、梁桥横向整体性，探讨简支连续梁桥的结构形式、构造设计及施工工艺等。 关键词：简支连续梁桥；体系与构造；施工工艺 Research On Several Key Problems of Simple-Continuous Girder Bridge Abstract Along with our country the rapid development of the highway construction, bridge construction quantity increases substantially, bridge structure and construction technology are also constantly enriched. "First simply supported to continuous girder" due to its convenient construction and excellent working performance in middle span has been widely used in the bridge.Simple-continuous girder bridge has the advantages of simply-supported girder bridge and continuous bridge, which has already a large proportion in concrete girder bridge.A number of key technologies in construction stage of simple-continuous girder bridge need to be studied.This paper discusses simply-supported and continuous beam bridges and structure system, continuous construction, beam bridge support, lateral integrity of beam bridges, probes into structure types, construction design and construction technology, etc. of simply-supported and continuous beam bridges. Keywords:simply-supported and continuous beam bridge; system and construction; construction technology
先简支后连续结构体系利与弊 预制、架设就位(简支梁状态)后在端部浇筑混凝土并张拉预应力使之连续的先简支后连续施工法，而形成的体系则被称为先简支后连续结构体系。它既保持了简支梁施工简便和节省模板支架的优点，又吸取了连续结构减小话载弯矩的长处。确切的说，先简直后连续结构体系的缺点主要是指因为结构在一定程度上连续而带来的种种不利影响。 关键词：先简支后连续，施工工艺，优点，缺点 在桥梁施工方法中，常用的方法是将整跨梁板预制、架设就位(简支梁状态)后在端部浇筑混凝土并张拉预应力使之连续的先简支后连续施工法，而形成的体系则被称为先简支后连续结构体系。近几年，我国公路的迅速发展使得桥梁的数量大幅度增加，先简支后连续施工法也得到了广泛的运用。 一、先简支后连续结构体系施工工艺 1、先简支后连续结构体系施工流程 预制梁体；安装预制梁；逐墩现浇；张拉墩顶负弯矩钢束；桥面铺装及护栏施工。 2、关键工序施工 2.1、连续段湿接缝的施工 预制简支梁安装在临时支座上，并调整好轴线与标高后即可进行湿接缝的施工。 2.1.1、旧混凝土凿毛。将梁顶板要浇注混凝上的范围内的梁板表层
混凝土凿毛。浇筑混凝土前还需湿水。 2.1.2、安装底模及永久性支座。将支座置于墩顶支座垫石上，放好后在永久性支座外周围安装底模，永久性支座与底模间的缝隙应采取有效措施密封为防止漏浆。 2.1.3、安装钢筋及预应力筋孔道。论文参考。绑扎或连接钢筋时要严格按照设计进行。特别是预应力束道的位置应严格控制，以防止预应力筋与管道之间摩擦引起的应力损失，增加及改变预应力筋的受力。孔道在两预制梁端与现浇段相接处的位置偏差应控制在2mm 以内。论文参考。在现浇段中预埋与预制梁中同种材料的预应力束道。 2.1.4、浇注现浇混凝土及养生。一般采用强度更高的混凝土，严格控制各材料用量，浇注混凝土时采用小直径振捣棒的振捣器配合大直径振捣棒的振捣器，最后用平板式振捣器，确保现浇段混凝土密实。加强养生防止产生裂缝。 2.2、预区力钢束张拉控制 张拉前，认真检查张拉设备的完好性、注重张拉的技巧性、控制张拉温度的合理性。从而尽量避免损失主梁预应力。 2.3、结构体系转换施工控制 负弯区钢绞线全部张拉完成、压浆、封锚后，即可落梁，进行体系转换。体系转换时，要保证梁体均匀、同步下降，支座共同受力。论文参考。 2.4、测量桥面测量点标高，作好记录，并检查梁体有无裂纹或损坏。论文参考。
