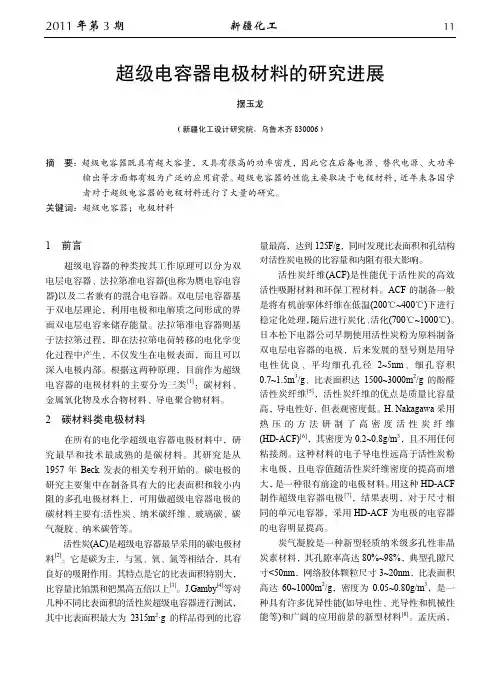

2011年第3期 新疆化工 11 超级电容器电极材料的研究进展 摆玉龙 （新疆化工设计研究院，乌鲁木齐830006） 摘要：超级电容器既具有超大容量，又具有很高的功率密度，因此它在后备电源、替代电源、大功率输出等方面都有极为广泛的应用前景。超级电容器的性能主要取决于电极材料，近年来各国学者对于超级电容器的电极材料进行了大量的研究。 关键词：超级电容器；电极材料 1 前言 超级电容器的种类按其工作原理可以分为双电层电容器、法拉第准电容器(也称为赝电容电容器)以及二者兼有的混合电容器。双电层电容器基于双电层理论，利用电极和电解质之间形成的界面双电层电容来储存能量。法拉第准电容器则基于法拉第过程，即在法拉第电荷转移的电化学变化过程中产生，不仅发生在电极表面，而且可以深入电极内部。根据这两种原理，目前作为超级电容器的电极材料的主要分为三类[1]：碳材料、金属氧化物及水合物材料、导电聚合物材料。 2 碳材料类电极材料 在所有的电化学超级电容器电极材料中，研究最早和技术最成熟的是碳材料。其研究是从1957年Beck发表的相关专利开始的。碳电极的研究主要集中在制备具有大的比表面积和较小内阻的多孔电极材料上，可用做超级电容器电极的碳材料主要有:活性炭、纳米碳纤维、玻璃碳、碳气凝胶、纳米碳管等。 活性炭(AC)是超级电容器最早采用的碳电极材料[2]。它是碳为主，与氢、氧、氮等相结合，具有良好的吸附作用。其特点是它的比表面积特别大，比容量比铂黑和钯黑高五倍以上[3]。J.Gamby[4]等对几种不同比表面积的活性炭超级电容器进行测试，其中比表面积最大为2315m2·g的样品得到的比容量最高，达到125F/g，同时发现比表面积和孔结构对活性炭电极的比容量和内阻有很大影响。 活性炭纤维(ACF)是性能优于活性炭的高效活性吸附材料和环保工程材料。ACF的制备一般是将有机前驱体纤维在低温(200℃~400) ℃下进行稳定化处理，随后进行炭化、活化(700℃~1000) ℃。日本松下电器公司早期使用活性炭粉为原料制备双电层电容器的电极，后来发展的型号则是用导电性优良、平均细孔孔径2~5nm、细孔容积0.7~1.5m3/g、比表面积达1500~3000m2/g的酚醛活性炭纤维[5]，活性炭纤维的优点是质量比容量高，导电性好，但表观密度低。H. Nakagawa采用热压的方法研制了高密度活性炭纤维(HD-ACF)[6]，其密度为0.2~0.8g/m3，且不用任何粘接剂。这种材料的电子导电性远高于活性炭粉末电极，且电容值随活性炭纤维密度的提高而增大，是一种很有前途的电极材料。用这种HD-ACF 制作超级电容器电极[7]，结果表明，对于尺寸相同的单元电容器，采用HD-ACF为电极的电容器的电容明显提高。 炭气凝胶是一种新型轻质纳米级多孔性非晶炭素材料，其孔隙率高达80%~98%，典型孔隙尺寸<50nm，网络胶体颗粒尺寸3~20nm，比表面积高达60~1000m2/g，密度为0.05~0.80g/m3，是一种具有许多优异性能(如导电性、光导性和机械性能等)和广阔的应用前景的新型材料[8]。孟庆函，
详解活性炭和石墨化炭黑的区别 活性炭属于无定型碳，在结构上微晶碳是不规则排列，在交叉连接之间有细孔，在活化时会产生碳组织缺陷，是一种多孔碳，堆积密度低，比表面积大。 石墨化碳黑（GCB）是碳黑在惰性气体(通常为氩气)保护下加热到2700 ℃左右生成的一种碳材料。石墨化碳（Carb）由微弱的范德华力结合，排列松驰的网状层面组成的球状质点-胶体单元所组成，属于较低石墨化程度的碳素物质在高温条件下，碳黑内部和表面的大空隙结构被破坏，表面生成光滑、无孔的石墨晶型结构。因此GCB表面的碳原子之间都是SP2杂化，有单电子对和活泼离子，并具有六边形的微观结构。与碳黑和活性炭等材料不同，GCB表面总体表现为憎水性，可以吸附非极性和弱极性化合物；其次表面存在一些极性位点，使它能吸附极性化合物或做阴离子交换剂，因此，它既可以吸附非极性和弱极性的化合物又可以吸附极性化合物，对化合物表现出很广的吸附谱。GCB表面的这种特殊的六边形结构，使它对化合物的吸附和解吸附作用与化合物的几何结构密切相关。例如，GCB最初用做GC的固定相分离同分异构体或同系物的立体异构体。在上世纪80年代人们开始将GCB开发成固相萃取柱的填料，用来分离化合物和去除色素。 1、结构上比较，活性炭含有大量微孔，具有很大的比表面积，500m2/g或更高，吸附的化合物的种类多，吸附的容量大。石墨化碳黑经过高温高压煅烧，去除了活性炭表面的杂原子，表面形成最致密
的排列和刚性结构，无孔，比表面积大致在100m2/g。 2、吸附模式上，活性炭的多孔结构决定了它是多分子层吸收，而石墨化碳黑是单分子层吸收的模式，恒温时，当压力增大到一定值，单分子层吸附饱和以后开始多分子层吸收。吸收模式上的区别导致石墨化碳黑的吸附容量（载样量）远小于活性炭。 3、作用力上，活性炭含有杂原子，多孔结构，表面活性大，分布不均匀，对化合物产生的作用力的类型远多于石墨化碳黑，发生化学吸附和反应的可能性更高。石墨化碳黑表面六边形结构使得它对于平面分子或者含有平面芳香环的分子具有强烈的吸附作用。 4、活性炭是多孔的，石墨化碳是非多孔的，在农药残留分析前处理中，用活性碳吸附的话，好多农药是无非洗脱的,应用上，活性炭的工业用途相当广泛，但是在色谱领域（包括SPE），石墨化碳黑具有更明显的优势，因为化合物在石墨化碳黑上吸附和洗脱的规律容易掌握。石墨化碳黑对色素有很强的吸附能力，只要样品在经过GCB处理之后肉眼还能辨别出有色素，就可以判断样品中农残的回收率不会受到显著的影响，这也是GCB在农残检测中得到广泛应用的原因。相比活性炭，由于活性位点多、作用力复杂，想要得到好的回收率就要难得多了。
第34卷第2期煤 炭 学 报V o.l34 N o.2 2009年2月J OURNAL OF C H I N A COAL SOC I ETY F eb. 2009 文章编号:0253-9993(2009)02-0252-05 煤基活性炭电极材料的制备及电化学性能 张传祥1,2,张 睿1,成 果1,谢应波1,詹 亮1,乔文明1,凌立成1 (1 华东理工大学化学工程联合国家重点实验室,上海 200237;2 河南理工大学材料科学与工程学院,河南焦作 454000) 摘 要:以太西无烟煤为原料、KOH为活化剂制备高比表面积的活性炭.采用N2吸附法对活性炭的比表面积、孔容和孔径分布进行了表征,并评价了其用作超级电容器电极材料的电化学特性.在碱炭比为4 1,800 条件下活化1h制备的活性炭比表面积达3059m2/g,总孔容为 1 66c m3/g,中孔率63%.该活性炭在3m ol/L KOH电解液中的比电容为322F/g,大电流密度 下充放电时的比电容保持率高,漏电流仅有0 06mA,是理想的超级电容器电极材料. 关键词:活性炭;超级电容器;比表面积;比电容 中图分类号:TQ536 9 文献标识码:A Preparation and electroche m ical properties of coal based activated carbons Z HANG Chuan x iang1,2,Z HANG Ru i1,C HENG Guo1,X I E Y i n g bo1, ZHAN L iang1,Q I A O W en m ing1,LI N G L i cheng1 (1 S t a t e K e y La boratory of Che m ic a lE ng ineeri ng,E ast China University of Sc i ence and Technol ogy,Shangha i 200237,Ch i na;2 School o f M ateri a l S cie nce and Engineeri ng,H e nan P olytec hn ic Un i versit y,Jiaozuo 454000,Ch i na) Abst ract:Anthracite fr o m Ta i x iCoa lM i n e w as activated by KOH to prepare h i g h perfor m ance activated carbons as electr odes for e lectric doub le layer capacitors(EDLCs).The effect of preparation para m eters on the properties o f acti v ated car bons w as i n vesti g ated and t h e ir EDLC properties w ere m easured i n3m ol/L KOH aqueous so lution. The surface area of t h e AC sa m ple prepared w ith KOH/coal ratio of4 1at800 for1h reaches3059m2/g,and its pore volum e is1 66c m3/g,i n w hich the m esoporosity is63%.The as prepared acti v ated carbons exh i b it lar ge capacitances(322F/g)and lo w leakage current(0 06mA). K ey w ords:activated car bon;super capac itor;spec ific surface area;specific capac itance 电化学电容器(EDLC)又称超级电容器(super capac itor),是介于充电电池和电容器之间的一种新型的储能器件,具有功率密度大、循环寿命长、可快速充放电,安全和无污染等特点,是一种高效、实用和环境友好的能量储存装置[1-2].在便携式仪器设备、数据记忆存储系统、电动汽车电源、应急后备电源等许多领域都有广阔的应用前景及独特的应用优势[3-7].高比表面积活性炭因具有比表面积大、化学稳定性高以及导电性好等优点,一直是制造双电层电容器电极的首选材料.从容量、功率密度、阻抗等方面考虑,作为理想的电极材料,不仅要有高的比表面积,而且要有合理的孔径分布[4].煤作为高比表面积活性炭的前驱体具有以下优点[8-13]:首先,在煤中碳是主要元素,无烟煤的碳含量可达到90%;其次,煤 收稿日期:2008-02-24 责任编辑:柳玉柏 基金项目:国家自然科学基金资助项目(50672025);国家自然科学基金重点项目(50730003);上海市 登山行动计划 基础研究重点项目(06J C14018) 作者简介:张传祥(1970 ),男,河南台前人,副教授,博士研究生 E-m ai:l zcx223@163 co m;联系人:张睿,男,山西静乐人,副教授.Te:l021-********,E-m ai:l z hangru i davi d@ecust edu c n
电池中添加活性炭与超级电容器 杨裕生/中国工程院院士 超级电容器的主要不足是比能量不高，而电池的主要问题是要提高比功率和延长循环寿命，二者并联使用在一定程度上可以互补而得到较好的效果。近些年来，在超级电容器和电池的内部进行“交叉”，即在超级电容器里加入电池的电极材料，也在电池中添加活性炭，使二者的性能均有相应的改善而又可简化外电路。随着研究的进展，衍生出许多不同的组合方式，产生了许多新的名称。虽然大多数的组合方式与名称相符，但也有个别是有意无意的名不符实。本文意想整理一下，首先划分“电池”的变种与“电容器”的变种，然后再行细分，供大家讨论。 一、超级电容器及其变种 超级电容器是两个电极均以双电层原理蓄电的储能器件（图1），主要是用活性炭（大比表面的炭）作为储能材料，其电解液有水溶液体系（包括酸、碱、中性）和有机溶液体系，后者可以有较高的电压。超级电容器的主要特性是充放电循环寿命长，比功率高，但比能量低。
混合型超级电容器是一个电极以双层原理蓄电、另一电极为具有氧化—还原作用的电池电极材料的蓄电器件。以双层原理蓄电的电极既可以作为正极也可以作为负极。例1 ：正极为PbO2，负极为活性炭（图2a）；例2 ：正极为NiOOH，负极为活性炭（图2b）；例3 ：正极为活性炭，负极Li4Ti5O12（图2c）。混合型超级电容器的比功率、比能量介于电池与超级电容器之间，而更接近超级电容器。 混合型电池超级电容器（图3）是混合型超级电容器的活性炭正极中混入小部分锂离子电池电极材料，活性炭仍是该电极的主要成分： ① A.D.Pasquier等报道［J Power Sources 136（2004）160］的混合型电池超级电容器（Hybrid battery-supercapacitor）是由上述例3的混合型超级电容器衍生出的，其正极活性炭电极中加入了少部分的LiCoO2 ；负极仍为Li4Ti5O12 ； ②成都有机所和中料来方的胡学波等报道［J Power Sources 187（2009）635］的混合型电池超级电容器，其正极活性炭电极中加入了
碳和炭的区别与联系 活性炭写成活性碳是误写，活性炭的制法和一般木炭的制法出在原料的选择有区别外，在干馏的温度，后期制作也有讲究，如用高压水蒸汽处理，使出除去堵在孔隙上的焦油等，所以活性炭的比表面更大，吸附力更大，且有一定的强度。而碳指的是一种原子，原子的活性指的是他与别的物质发生反应的难易度；活性炭指的是具有吸附性的木炭，而不是碳原子。 "碳"与"炭"这两个词,在有关食品和药品的文章中经常出现,如碳水化合物,活性炭等."碳"与"炭"有时混用,意思表达不清,有时导致误解."碳"是化学元素C的中文名称,左边偏旁"石"字表明碳是一种非金属元素,碳代表原子序数为6的一类原子.由碳元素组成的单质有非晶态碳,石墨,金刚石等同素异形体而由碳元素组成的化合物则为数极多,最简单的如一氧化碳,二氧化碳等无机化合物,而有机化合物则都含碳元素.所以,"碳"是一个与化学的"元素"密切相关的概念,是20世纪初西方近代化学传入我国创造出来并流行的."炭"是概括的工业性名词,我国用炭这个字已有两千多年的历史,如木炭,煤炭和焦炭等.炭是化学成分不纯,随着原料及制备工艺和条件不同而形成的无恒定组成及性质的含碳物质.木炭随所用木料及烧制工艺和条件的不同,其化学组成和性质也不同.煤炭有不同种类,其成分及性质也有所不同.焦炭由于配煤及工艺的不同,所含杂质和性质也经常变化.与化学元素有关的名词均用"碳".例如:碳水化合物,碳酸ffF酶,碳源,碳酸盐,碳化,渗碳,脱碳,碳素钢,碳链,碳环,碳化物,二十碳酸,二十碳五烯酸等."炭"则都是物质的名称,而
所指的物质是混合物.除上述木炭等外,还可举出骨炭,血炭,动物炭,木质炭,活性炭,炭黑,炭砖,炭精电极,炭精棒等. 欢迎您的下载，资料仅供参考！
功能材料课程报告 指导老师： 学院：材料科学与工程学院专业：材料加工工程 姓名： 学号： 日期: 2012 年7 月13 日
超级电容器电极材料研究现状及存在问题 摘要:电极材料是决定电容器性能的重要因素，高性能电极材料的开发是超级电容器研发的重点。本文主要讨论了超级电容器阳极材料的研究现状及存在问题，这些材料包括：碳材料、贵金属氧化物、导电聚合物和一些其他材料。复合或混合型电极材料可以显著提高超级电容器的综合性能，已经成为超级电容器电极材料发展的主要趋势。 关键词:超级电容器；电极材料；研究现状；存在问题
1电极材料的研究现状 1.1正极材料 目前用作超级电容器电极的材料主要有三类:碳材料、金属氧化物材料和导电聚合物材料。 1.1.1碳材料碳是最早被用来制造超级电容器的电极材料。碳电极电容器主要是利用储存在电极与电解液界面的双电层能量，其比表面积是决定电容器容量的重要因素。尽管高比表面的碳材料比表面积越大，容量也越大，但实际利用率并不高，因为多孔碳材料中孔径一般要2nm及以上的空间才能形成双电层，从而进行有效的能量储存。而制备的碳材料往往存在微孔(小于2nm)不足的情况。所以这个系列主要是向着提高有效比表面积和可控微孔孔径(大于2nm)的方向发展。除此之外，碳材料的表面官能团、导电率、表观密度等对电容器性能也有影响[1]。 碳电极电容器其电容的大小和电极的极化电位及电极比表面积大小有关，故可以通过极化电位的升高和增大电极比表面积达到提高电容大小的目的。电极/电解质双电层上可贮存的电量其典型值约为15~40μF·cm-2。选用具有高表面积的高分散电极材料可以获得较高的电容。对理想可极化体系而言，可通过无限提高充电电压而大量储存能量。但是，对于实际体系却受电极材料和电解液组成的电极系统的可极化性和溶剂分解的限制，可通过加大电极比表面积来增加电容值。电容C可由下式给出 C=ε·ε0Ad 式中:ε ε为电导体和内部赫姆霍兹面间区域的相对0为自由空间的绝对介电常数， 介电常数，A为电极表面积，d为导体与内赫姆霍兹面之间的距离。 近年来研究主要集中在提高碳材料的比表面积和控制碳材料的孔径及孔径分布，并开发出许多不同类型的碳材料，主要有: 多孔碳材料、活性碳材料、活性碳纤维、碳气溶胶以及最近才开发的碳纳米管等[2]。 多孔碳材料、活性碳材料和活性碳纤维：这个排列基本代表了碳材料为提高有效比表面积的发展方向。之所以发展为活性碳，主要是在于通过活化处理(如水蒸汽)后，可以增加微孔的数量，增大比表面积，提高活性碳的利用率。这些材料随制作电极工艺的不同先后出现过:活性碳粉与电解液混合制成的糊状电
活性炭 活性炭就是一种黑色粉状,粒状或丸状得无定形具有多孔得碳，主要成分为碳,还含少量氧.氢. 硫、氮、Mo也具有石墨那样得精细结构，只就是晶粒较小,层层间不规则堆积。具有较大得表面积(500-1000米2/克)，有很强得吸附性能，能在它得表面上吸附气体■液体或胶态固体;对于气体、液体，吸附物质得质量可接近于活性炭本身得质量。其吸附作用具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高得物质越容易被吸附,压强越大温度越低浓度越大，吸附量越大。反之，减压，升温有利于气体得解吸。常用于气体得吸附、分离与提纯，溶剂得回收，糖液、油脂、甘油、药物得脱色剂，饮用水及冰箱得除臭剂,防毒面具中得滤毒剂，还可用作催化剂或金属赴催化剂得载体。 早期生产活性炭得原料为木材、硬果壳或兽骨，后来主要采用煤，经干憎、活化处理后得到活性碳。生产方法有:①蒸汽、气体活化法。利用水蒸气或二氧化碳在850一900C将碳活化。②化学活化法。利用活化剂放出得气体,或用活化剂浸渍原料，在高温处理后都可得到活性炭。活性炭具有微晶结构，微晶排列完全不规则,晶体中有微孔(半径小于20［埃］=10?10米)、过渡孔(半径20~1000). 大孔(半径1000_100000),使它具有很大得内表面，比表面积为500_1700米2/克。这决定了活性炭具有良好得吸附性，可以吸附废水与废气中得金属离子.有害气体、有机污染物、色素等。工业上应用活性炭还要求机械强度大、耐磨性能好，它得结构力求稳定，吸附所需能量小，以有利于再生。 活性炭用于油脂、饮料、食品.饮用水得脱色、脱味，气体分离、溶剂回收与空气调节，用作催化剂载体与防毒面具得吸附剂。活性炭脱色效果在水中最强，有机溶剂中较弱。一般加0、1-3%(W /V),搅拌30~60分钟，活性炭得粒度对脱色时间有影响，而且不同生产厂家，不同加工方法生产得活性炭，脱色效果相差很大。脱色温度与PH要根据您产物得性质，通过试验确定了。⑴活性碳一般使用温度就是75-80度比较好;(2)活性炭脱色效果在水中最强，在强极溶剂中使用效果也不错，在非极性溶剂中效果较差;(3)—般情况下，在pH3-6条件下使用较好;(4)—般情况下，加入量为千分之一至三(or5);(5)脱色时间一般为30-60min;(6)S性碳得种类型号很多，比如糖用碳，油用碳等,要选择一种适合您使用得活性碳。 注意事项：(i)切不可在沸腾得溶液中加入活性炭，那样会有暴沸得危险。(2)用活性炭脱色要待固体物质完全溶解后才加入，因为有色杂质虽可溶于沸腾得溶剂中，但当冷却析出结晶体时,部分杂质又会被结晶吸附,使得产物带色，所以用活性炭脱色要待固体物质完全溶解后才加入。 活性炭使用须知 一、吸附分离原理 在两相介面上，一相中得物质或溶解在其中得溶质向见一相转移与积聚，使两相中物质浓度发生变化得过程称为吸附过程，既可以发生在液固介面,也可以发生在气固介面上。能够将其她物相中得某一组分有选择性地富集到自身表面得物质称为吸附剂，被吸附得物质称为吸附质。所谓介面，通俗地讲也就就是表面，因此'吸附其实可以瞧成一种表面现象，吸附剂得吸附性能与其表面特性有密切得关系。例如比表面积。比表面积越大『吸附能力越强，通常比表面积随物质多孔性得增大而增大。 典型得吸附分离过程包含四个步骤:首先，将待分离得料液(或气体)通入吸附剂中;其次，吸附质被吸附到吸附剂表面,此时吸附就是有选择性得;第三，料液流出;第四，吸附质解吸回收后，将吸附剂再生。 根据吸附剂与吸附质之间存在得吸附力性质得不同，可将吸附分为成物理吸附、化学吸附与交换吸附三种类型。 二、活性炭得制造 活性炭作为一种价廉易得得固体吸附剂，在实际生产生活中均得到广泛应用。 °活性炭就是用含碳为主得物质,如煤、木屑、果壳以及含碱得有机废渣等作 原料,经高温炭化与活化制得得疏水性吸附剂。其制造过程大致分为三步： 1.干燥:原料在120_130t：情况下脱水。 2?茨化:加热温度在170°C^上时原料中有机物开始分解倒400一600C时炭化分解完毕。 3、活化:原料中得有机物茨化后，残图在炭基本结构得微孔中,使微孔堵塞。在高 温条件下通入活化气，在缺氧情况下使残留炭发生水煤气反应丿吏微孔扩大，得到多孔结构得活性炭。
超级电容器用活性炭电极材料的研究进展* 邢宝林,谌伦建,张传祥,黄光许,朱孔远 (河南理工大学材料科学与工程学院,焦作454003) 摘要 活性炭因具有制备简单、成本低、比表面积大、导电性好以及化学稳定性高等特点,作为超级电容器电极材料已得到广泛应用。论述了活性炭电极超级电容器的工作原理及活性炭物化性质对超级电容器电化学性能的影响,介绍了活性炭电极材料的最新研究进展,展望了其应用前景,指出寻找新炭源及活化技术、探索活性炭孔结构和表面性质的有效控制手段、开发活性炭复合材料等是该领域今后研究的重点方向。 关键词 活性炭 电极材料 超级电容器 电化学性能中图分类号:TQ424.1;T M 53 文献标识码:A Research Progress of Activated Carbon Electrode Material for Supercapacitor XING Baolin,CHEN Lunjian,ZHAN G Chuanxiang,H U ANG Guangxu,ZHU Kongyuan (Institute of M ater ials Science and Eng ineering ,H enan Po ly technic U niver sity,Jiaozuo 454003) Abstract A ct ivated car bo n has been used w idely as the supercapacit or elect rode mat erial for its easy av ailabil-i ty,lo w cost,high specific sur face ar ea,excellent elect rical co nductivit y and chemical st abilit y.T he w orking pr inciple of super ca pacito r w ith activ ated carbon as electro de and effect of phy sicochemica l propert ies o f activated carbon on electro chemical perfor mance of supercapacit or ar e discussed,recent r esear ch adv ances and a pplicat ion pr ospect of act-i vated car bon electro de mater ial ar e highlighted.T he fo cus of fut ur e r esear ch such as search for new r aw materials and activat ion technolog y for activat ed carbon,ex plo ring an effectiv e method to contro l t he por e structur e and surface propert ies o f activat ed carbon and develo pment of activated car bo n co mpo site are also po inted o ut. Key words activated car bo n,electr ode mater ial,super capacito r,electro chemical per formance *河南理工大学学位论文创新基金资助(2009-D -01);河南理工大学博士基金资助(648216) 邢宝林:男,1982年生,博士研究生,主要从事洁净煤技术及炭材料方面的研究 E -mail:baolinx ing @https://www.doczj.com/doc/a78229494.html, 谌伦建:通讯作者,男,1959年生,博士,教授,博士生导师,主要从事矿产资源利用及炭材料方面的教学和研究工作 E -mail:lunjianc@https://www.doczj.com/doc/a78229494.html, 0 引言 超级电容器(Supercapacitor)又称电化学电容器(Elec -t rochem ical capacitor),是一种介于普通电容器与电池之间的新型储能元件,兼有普通电容器功率密度大和二次电池能量密度高的优点,且充电速度快,循环寿命长,对环境无污染,广泛应用于各种电子产品的备用电源及混合动力汽车的辅助电源[1,2] 。 电极材料是超级电容器的核心部件,对超级电容器的性能起着关键性作用,因此研发具有优异电化学性能的电极材料是超级电容器研究中最核心的课题。电极材料主要有多孔炭材料、金属氧化物和导电聚合物3大类[3],其中多孔炭材料因其良好的充放电稳定性而受到学术界和工业界的广泛关注,也是目前唯一已经工业化的电极材料。可用作超级电容器电极材料的多孔炭主要有活性炭、炭气凝胶、炭纳米管等[4,5],其中活性炭因具有比表面积大、化学稳定性高、导电性好以及价格低廉等优点,一直是制造超级电容器电极的首选材料。 本文主要论述了活性炭电极超级电容器的工作原理及 活性炭物化性质对其电化学性能的影响,介绍了活性炭电极材料的最新研究进展,指出了该研究领域的发展方向。 1 活性炭电极超级电容器的工作原理 根据电能储存机理的不同,超级电容器一般分为双电层电容器和法拉第赝(准)电容器两种,前者电极材料主要为多孔炭材料,以双电层形式储存能量;后者电极材料为金属氧化物和导电聚合物,以活性物质表面及体相中的二维或准二 维空间上发生高度可逆的氧化还原反应的形式储存能量[3] 。活性炭电极超级电容器(即双电层电容器)的工作原理如图1所示,一对活性炭电极浸在电解质溶液中,当施加的电压低于溶液的分解电压时,电荷在极化电极/电解液界面重新分布排列,形成紧密的双电层(Electric double layers )存储电荷,但电荷不通过界面转移,该过程中的电流基本上是由电荷重排而产生的位移电流[3]。能量以电荷或浓缩的电子存储在电极材料表面,充电时电子通过外电源从正极传到负极,同时电解质本体中的正负离子分开并移动至电极表面;放电时电子通过负载从负极移至正极,正负离子则从电极表面释放并返回电解液本体中。 #22#材料导报:综述篇 2010年8月(上)第24卷第8期
活性炭的生产工艺与区别 文章由xxxx净水材料有限公司整理 烧结活性炭、压缩活性炭、挤压活性炭是以它们的生产工艺特点命名的，CTO、网炭是以它们最终成型的外观形态称乎的词语。它们外形虽然一样，但内在品质和生产工艺大不相同。 烧结活性炭： 是采用活性炭滤料材料和高分子热熔成孔材料混合，灌入特制模具，在200-300℃高温下烧结而成;由于粘结材料本身有成孔性，与活性炭混合后，保持了活性炭粉料比表面积大的特点，成孔性优良，过滤效果更好，与液体接触更充分;因其加工工艺复杂，产能有限。 压缩活性炭： 是活性炭粉体材料和无机液体粘结剂混合后，灌入特制模具，用压力机高压压缩成型，出模后烘干;此工艺活性炭含量高，过滤效果好，但无机粘结材料无法成孔，孔径主要靠活性炭的粒度控制，滤芯的成孔性不好。 挤压活性炭： 是活性炭和普通热熔树脂混合后，放入螺杆挤出机加热挤出成型的。此生产工艺中活性炭外表被热熔树脂高温后融化包裹，堵塞了活性炭微孔，失去了吸附效果，生产成本低，产量高。使用中其实就是个摆设，没有任何作用。 CTO、网炭、挤压活性炭、烧结活性炭、压缩活性炭广义的讲它们是活性炭的棒装形态，可以统称为成型活性炭。 目前，成型活性炭滤芯在水处理行业的使用越来越受重视，其主要原因是： 一、成型活性炭集吸附和拦截于一体，不但具有活性炭的吸附性还因它有致密的空隙，可有效拦截大颗粒的杂质，有效降低水质的物理污染;二、孔径可以任意调节，最小可达到
0.2微米，比市场上所谓的大通量中空超滤膜要好;三、流出的黑水比颗粒活性炭少，不会象颗粒活性炭那样因为水流的冲刷造成吸附后的脱吸附，形成二次污染;四、低于80目的活性炭粉料加工，比表面积大，使活性炭性能得以充分发挥。 烧结活性炭技术由于其成型的工艺特殊，可以开发以活性炭为主体与多种超细滤料粉体混合使用的复合型滤芯。其品种有专用脱色脱味、除有机物、软化水质的专用滤芯;除去水中的铝、汞、锰、砷等重金属的专用除金属滤芯，针对高氟水地区的专用除氟滤芯;针对井水、软水添加微量元素、矿物质的专用矿化滤芯;抑制细菌滋生，添加抑菌材料的抑菌滤芯。 烧结活性炭滤芯因其有迂回曲折的笼状微孔径通道，过滤杂质效果明显，由于杂质的堆积，滤芯容易堵塞使水流量会变小，因而，国外的水处理公司(如：3M公司)就提出“会堵的滤芯才是好滤芯”;为延长滤芯使用时间减少堵塞情况，烧结活性炭滤芯前应有效果较好的预处理前置过滤滤芯，如：1um的pp棉滤芯。 区分滤芯实验 烧结活性炭滤芯因外形和低端的挤压外形相似，区分主要有2个方法： 一、亲水性实验，烧结活性炭亲水性好，滴一滴水上去，马上渗入滤芯里面，而挤压活性炭水滴会一直浮在滤芯上面;二、烧结活性炭滤芯刚通水时流出的水是热的，挤压活性炭滤芯不会出现这种情况。 一是可乐(xx)实验： 实验滤芯竖立在事先备好的白纸上，将可乐直接倒入实验滤芯中间内孔，稍后滤芯外壁均匀渗出清澈水珠，可乐甜味明显变淡。普通滤芯没此优势。 二是漂白水(漂渍液)实验： 取大玻璃杯一个(500毫升)，加满水，滴入漂白水(漂渍液)2-4滴，搅拌，把混合液倒小半杯到一次性杯里备用;把实验滤芯放入另一大玻璃杯，随后把大玻璃杯中的混合液倒入实验滤芯中间内孔，稍后滤芯外壁均匀渗出清澈水珠，装实验滤芯的大杯渗出液体足够多后(离杯底1厘米高)，取出实验滤芯，此时拿出
超级电容器是一种新型的储能装置，具备充放电快、效率高、稳定性好等优点，是一种清洁的绿色能源，是21 世纪的新型绿色能源。超级电容器有很大的市场潜力。通过对超级电容器电极材料进行研究，发现多孔碳材料作为超级电容器电极材料的电化学性能的影响。 目前，用于超级电容器的电极材料主要是碳材料，市场上主要是活性炭材料，因为活性炭的成本较低，且活性炭具有很高的比表面积，这是超级电容器电极材料所必须具备的特点。但是，活性炭的导电性一般，微观结构主要以微孔形式存在，因此在电解液中会有很大的电阻，电解液浸透电极的过程会比较慢，在存储和传输电荷的时候也会比较慢，但是它的成本低，基本可以满足市场的要求，因此被作为市场上电容器的主要材料，其它的碳材料有比活性炭更优越的性能，但是成本较高，所以没有被用作商业化。因此，寻找性能好，成本低的电极材料是当前超级电容器领域的主要研究方向，从而制备出性能优越，成本低，能够广泛应用于市场的超级电容器，具有重大意义。 目前用于研究超级电容器电极材料的碳材料主要有活性炭、炭气凝胶、碳纳米管、玻璃碳、石墨烯、碳纤维以及碳/碳复合材料。碳材料原料低廉，表面积大，适合大规模生产。但是单纯不加修饰碳电极材料没有很高的比电容，还需要对其进行改性等研究。 1、活性炭材料 对于活性炭材料，不同的处理方法，会得到不同比表面积的活性炭，一般表面积可以高达1000～3000m2/g，而且具有不同的空隙，孔径范围宽，生产工艺简单，成本低廉，可以从沥青、植
物硬壳、石油焦、橡胶等各种原材料中得来。是一种已经商品化的超级电容器电极材料。活性炭材料的活化方法多种多样，可以分为物理活化和化学活化两种。 2、炭气凝胶电极材料 炭气凝胶是一种交联结构的网状的碳材料有多孔性，导电性好，表面积大，孔隙率高，孔径分布广，是唯一可以导电的气凝胶，电导率高。密度跨度大，孔隙率好，而且质量较轻，属于非晶态的纳米碳材料，同时，在制备的时候，可以通过调节工艺参数控制其孔径分布和微粒尺度。 3、碳纳米管 碳纳米管这是一种有类似石墨的六边形组成的碳材料，微观上看两端封闭的多层的管子，直径有几十纳米，层间距要比石墨层间距稍大。从超级电容器对电极材料的要求上看，碳纳米管材料是非常适合用来做电极材料的，因为碳纳米管的结构是空管的形状，表面积大，尤其是壁很薄的碳纳米管，比表面积更大，非常有利于双电层电容的储备。碳纳米管要是制成电极时，还会具备特殊的孔，这些孔是由微观状态下，碳纳米管互相缠绕，好似网状结构，管与管之间就形成了孔洞的结构，孔与孔之间都是互相连通的，没有堵死的情况，这在用作电极的时候，对于电解液的流通的很重要的。而且这种由管径互相缠绕得到的孔不会太小，一般都是属中孔，这会使电极的内阻很低，这些都是超级电容器电极所需要具备的。目前对碳纳米管作为超级电容器电极材料的研究主要集中在将它直接用于超级电容器上，或者将
超级电容器专用系列活性炭 信息来源：作者：发表日期：2008-10-26 10:31:48 超级电容器是20世纪80年代开始出现的物理电源储存新技术，它与化学二次蓄电池的储能概念完全不同，超级电容器全是电能的仓库，在其充、放电过程中根本不存在化学反应，所以它在储存电能时具有充电速度快（10-15分钟），不怕过充放电，电能有效利用率最高可达95%以上，（一般现有蓄电池仅为70%左右），使用寿命长，可充放电5-10万次，是诸多不断电源和大电流、低电压电路中的不可缺少的元器件。此种电源、电池无污染，是绿色环保产品的高科技产品。 根据电容器的原理，电容量取决于电极表面积，为了得到如此大的电容量，超级电容器尽可能地缩小电极间距离、增加极表面积。为此必须采用高性能专用活性炭制作的多孔化电极。活性炭多孔化电极可以获得极大的电极表面积，可以达到2000m2/克，与电解液接触的面积大大增加，根据电容量的计算公式，两极板的表面积越大，则电容量越大。因此，一般双电电容器容量很容易超过1F，它的出现使普通电容器的容量范围骤然跃升了3～4个数量级，目前单体超级电容器的最大电容可达5000F。因而这种结构的超级电容器具有极大的电容量并可以存储很大的静电能量。所以说制造超级电容器的核心材料是具有高比表面积，高性能的活性炭，活性炭的好坏是影响电容器好坏的核心材料。超级电容器专用活性炭分有机系列与无系列，活性炭的价格高底决定着超级电容器价格。该电容通过特别的电路及控制设计，可以作为大马力机械的启动和主动电源特别适合行使距离50km以内的车辆，如城市公交车、电动汽车、机场、码头旅客摆渡车、货物搬运车、码头港口的港机及其机械车辆等，成为各国大力开发的对象。目前，这种先进而环保的技术产品，实现产业化的最困难之处不在技术而在成本。级电容器的成本高低，主要取决于其核心材料电极炭的成本。在世界上，除森塬公司外仅有美国、日本和俄罗斯3个国家有产品，其价位高昂，每吨达80～160万元（人民币），而森塬公司研发生产的电极炭价格极有竞争力。用森塬公司的电极炭生产的环保电动汽车、港机混合动力电源电池、低温启动电源，用于电磁炮、导弹、潜艇、卫星等方面的不间断电源、电储电源电池等。从2006年哈尔滨巨容新能源有限公司开始使用森塬公司的电极炭产品，历经了2年的运行，各项指标和性能十稳定。目前已远销韩国、日本、美国、德国、俄罗斯等国家。 物理性质 技术指标
2015年11月同济大学 超级电容器活性炭电极材料的发展 专业：化学工程与工艺 学号：1353901 姓名：巩宇锈
本文简单介绍了超级电容器的原理以及应用范围。提出了电容器电极材料的选择，就其中一种性能高的材料——活性炭在超级电容器的发展过程中的改进做了介绍，包括其理论提出、比表面积，孔径分布、表面官能团等性质的发展。最后对活性炭电极材料的未来发展方向进行了展望。 关键词：超级电容器活性炭材料 ABSTRACT This paper briefly introduce the principles and application prospect of supercapacitor. Selecting the capacitor electrode material is proposed. As the high performance of a material - activated carbon, its development process of supercapacitoris presented, including its proposed theory, the development of the specific surface area, pore size distribution, surface functional groups, and other properties. At last, the future direction of activated carbon electrode material is put forward. Keywords:supercapacitor; activated carbon materials
超级电容器电极材料 超级电容器，作为当下储能研究的一大热点，普遍具有以下优势： 1、快速的充放电特性 2、很高的功率密度 3、优良的循环特性 然而，它的不足完全制约了它的实际应用——能量密度很低。目前，商用的超级电容器可以提供10WhKg-1，而相比之下，锂离子电池的能力密度高达18010WhKg-1。因此，如何能提高超级电容器的能量密度，称为眼下超级电容器研究领域亟待解决的首要问题。学术圈致力于通过开发新的电极材料、电解质、独创的器件设计方案等方法，来实现这一问题的突破。 想要通过更好的电极材料（同时需要价格低廉，环境友好）来实现在超级电容器性能上的重大的进展，需要对电荷储存机理，离子电子的传输路径，电化学活性位点有全面、深远的认识。由此，纳米材料因为其可控的离子扩散距离、电化学活性位点数量的扩大等特点成为研究热门。 根据储能机理的不同，超级电容器可以分为：双电层电容器EDLC，赝电容。EDLC通过物理方法储存电荷——在电解质、电极材料界面上发生可逆的离子吸附。而赝电容通过化学方法储存电荷——在电极表面（几纳米深）发生氧化还原反应。通常，EDLC的电极材料为碳材料，包括活性炭，碳纳米管，石墨烯等。然而赝电容的电极材料包括：金属氧化物（RuO2, MnO2, CoOx, NiO,Fe2O3），导电高分子（PPy，
PANI,Pedot）。 设计一款高性能的超级电容的标准是： 1、很高的比容量 （单位质量的比容量，单位体积的比容量，或者是活性物质的面积） 2、很高的倍率性能 在高的扫速下200mV/s或电流密度下，容量的保持率。 3、很长的循环寿命 另外，活性材料的价格与毒性也需要计入考量。 为了制备高容量的电极材料，上述因素需要进一步讨论。 1、表面积：因为电荷是储存在电容器电极的表面，具有更高表面积的电极可以提高比容量。纳米结构的电极可以很好的提高电极的表面积。 2、电子和离子的导电性：因为比容量、倍率性能是由电子、离子的导电性共同决定，高的离子、电子电导将会很好的维持CV曲线中的矩形图线，以及GCD中充放电曲线的对称性。 同时，这也将减少充电电流增大后的比容量损失。 典型的增加电子电导的方法有： （1）Binder-free electrode design 不实用粘结剂 （2）纳米结构集流体设计——这可以为电子传输的提供高效途径 增加离子电导的方法：
1.煤质活性炭主流生产工艺及产污分析 （1）生产工艺流程 煤质活性炭生产工艺主要工序为破碎磨粉、成型、炭化、活化、成品处理等。 回转炉炭化、斯列普炉活化工艺流程是国内煤质活性炭生产的主流工艺,主要分布在宁夏、山西,约占全国煤质活性炭生产企业总数的7２%。 图1 活性炭生产工艺流程图 合格的原料煤入厂后,被粉碎到一定细度(一般为200目)，然后配入适量黏结剂(一般为煤焦油）在混捏设备中混合均匀，然后在一定压力下用一定直径模具挤压成炭条,炭条经炭化、活化后,经筛分、包装制成成品活性炭。 （2）生产过程中的排污节点、污染物排放种类、排放方式
破碎磨粉工序排放颗粒物（煤尘）,排放方式主要是有组织排放。 成型工序排放颗粒物(煤尘）、挥发性有机物,多以无组织形式逸散。 炭化、活化工序排放的主要污染物为颗粒物、SＯ2、NO X、苯并[a］芘（B ａP)、苯、非甲烷总烃（ＮMＨＣ）及氰化氢(ＨCN），排放方式为有组织排放。具体详见下表。 表１煤质活性炭污染物排放方式、排放种类、行业特征污染物 (３）无组织排放 煤质活性炭工业生产过程无组织排放节点有混捏成型工序、煤焦油储罐区、炭化工序车间门窗处、成型料晾晒场等。排放的污染物为挥发性有机物和一氧化碳。 污染末端治理 （1）磨粉、混捏、成品筛分包装工序粉尘治理 活性炭行业磨粉、混捏、成品筛分包装工序产生粉尘污染,磨粉工序生产设备内产生的粉尘经旋风除尘器及布袋除尘器收集，并作为原料回用，除尘效率98%以上。新建和大型企业成品筛分包装工序有回收设施回收，规模较小企业存在无组织排放现象。混捏工序无组织废气无处理措施,通过标准制定，引导企业
目前，用于超级电容器的电极材料主要是碳材料，市场上主要是活性炭材料，因为活性炭的成本较低，且活性炭具有很高的比表面积，这是超级电容器电极材料所必须具备的特点。但是，活性炭的导电性一般，微观结构主要以微孔形式存在，因此在电解液中会有很大的电阻，电解液浸透电极的过程会比较慢，在存储和传输电荷的时候也会比较慢，但是它的成本低，基本可以满足市场的要求，因此被作为市场上电容器的主要材料，其它的碳材料有比活性炭更优越的性能，但是成本较高，所以没有被用作商业化。因此，寻找性能好，成本低的电极材料是当前超级电容器领域的主要研究方向，从而制备出性能优越，成本低，能够广泛应用于市场的超级电容器，具有重大意义。 目前用于研究超级电容器电极材料的碳材料主要有活性炭、炭气凝胶、碳纳米管、玻璃碳、石墨烯、碳纤维以及碳/碳复合材料。碳材料原料低廉，表面积大，适合大规模生产。但是单纯不加修饰碳电极材料没有很高的比电容，还需要对其进行改性等研究。 1、活性炭材料 对于活性炭材料，不同的处理方法，会得到不同比表面积的活性炭，一般表面积可以高达 1000～3000m2/g，而且具有不同的空隙，孔径范围宽，生产工艺简单，成本低廉，可以从沥青、植物硬壳、石油焦、橡胶等各种原材料中得来。是一种已经商品化的超级电容器电极材料。活性炭材料的活化方法多种多样，可以分为物理活化和化学活化两种。 2、炭气凝胶电极材料
炭气凝胶是一种交联结构的网状的碳材料有多孔性，导电性好，表面积大，孔隙率高，孔径分布广，是唯一可以导电的气凝胶，电导率高。密度跨度大，孔隙率好，而且质量较轻，属于非晶态的纳米碳材料，同时，在制备的时候，可以通过调节工艺参数控制其孔径分布和微粒尺度。 3、碳纳米管 碳纳米管这是一种有类似石墨的六边形组成的碳材料，微观上看两端封闭的多层的管子，直径有几十纳米，层间距要比石墨层间距稍大。从超级电容器对电极材料的要求上看，碳纳米管材料是非常适合用来做电极材料的，因为碳纳米管的结构是空管的形状，表面积大，尤其是壁很薄的碳纳米管，比表面积更大，非常有利于双电层电容的储备。碳纳米管要是制成电极时，还会具备特殊的孔，这些孔是由微观状态下，碳纳米管互相缠绕，好似网状结构，管与管之间就形成了孔洞的结构，孔与孔之间都是互相连通的，没有堵死的情况，这在用作电极的时候，对于电解液的流通的很重要的。而且这种由管径互相缠绕得到的孔不会太小，一般都是属中孔，这会使电极的内阻很低，这些都是超级电容器电极所需要具备的。目前对碳纳米管作为超级电容器电极材料的研究主要集中在将它直接用于超级电容器上，或者将碳纳米管和别的材料复合用作超级电容器。 4、活性炭纤维 活性炭纤维是一种环保材料，具有比活性炭更加优越的吸附性能，由它得到的高表面积的活性炭纤维布已经成功用于商业化的电极
