钢结构试验实验报告
专业班级学号
姓名
指导教师
1、概述
结构的可靠性是指结构在规定的时间内，在规定的条件下，完成预定功能的能力。所谓规定时间，是指设计所假定的结构使用时间，既设计基准期。按《建筑结构设计统一标准》，建筑结构设计的基准期一般为50年。所谓规定条件，是指正常设计、正常施工、正常使用等条件。所谓预定功能，是指结构的安全性、适用性、耐久性。安全性是指建筑结构在规定的条件下应能承受可能出现的各种作用，以及遇到偶然事件是应能保持必要的整体稳定性。这里所指的作用包括荷载及外加变形或外加约束作用。适用性是指建筑结构在正常使用时，应能满足正常的使用要求，如不能有过大的变形大裂缝等。耐久性是指建筑结构在正常使用下正常维护下材料性能时间推移而变化，但仍应满足预订功能的要求。如在基准期内，结构材料的锈蚀或其他腐蚀均不应超过规定的限值。
结构的可靠性是指结构的安全性、适用性、耐久性的总称。建筑结构在规定的正常的使用条件下，在规定的基准使用期内，如果其安全性、适用性和耐久性均能得到满足，就意味着这个结构是可靠的。
我国规定设计基准期为50年，是指在50年内能保持要求的可靠概率，而为计算这个可靠概率所依靠的各随机变量的统计参数，也是以这个基准期统计的时间范围。超过50年则可靠概率会降低，但不等于马上报废。所以设计基准期50年不是建筑物报废期限，也不是建筑物的寿命。
建筑结构物的检测和可靠性鉴定的目的，是通过科学分析并利用检测手段，按结构设计规范和相应标准要求，评估其继续使用的寿命。结构可靠性鉴定的基本方法主要有经验法、实用鉴定法和可靠度鉴定法。
2、鉴定目的、内容、步骤
1）鉴定的目的
1．检测结构的质量，说明结构的可靠性
2．判断旧结构的实际承载能力，为改建扩建工程提供依据
3．找出事故的原因，作为今后的教训和借鉴
4．处理工程事故，提供技术依据
2）鉴定的内容及步骤：
（一）初步调查
初步调查应包含以下内容
1．原设计图和竣工图、工程地质报告、历次加固和改造设计图、事故处理报告、竣工验收文件和检查观测记录等；
2．原始施工情况；
3．建筑物的使用情况；
4．根据已有资料与实物进行初步核对、检查和分析；
5．填写初步调查表，表格格式应符合有关规范要求；
6．制定详细调查计划。确定必要的实测、试验和分析等的工作大纲。
（二）详细检查
钢结构由于所用的结构材料强度高，用其所制成的结构构件薄、细、长、柔，且设计所用应力高，连接构造以及其传递的应力大，另外结构对局部应力、残余应力、几何偏差、裂缝、腐蚀／振动、撞击效应敏感。因此，对强度、稳定、疲劳、连接都有着不可忽视的影响，
结构检查是十分重要的，要精心分析和判断结构构件上的有关反应。
（1）钢结构屋盖系统的檩条数量大又在高空，逐一检查比较困难，而檩条除起着承受屋
面自重及活载作用外，还在一定程度上起屋架上弦的平面外支撑的作用。检查中应注意檩条
的支座连接、变形、腐蚀、缺口效应等情况。还应特别注意施工超载、积灰、事故造成的檩
条损伤等。
工程上屋架和托架的失效往往发生在设计、制作、安装、连接、使用的错误和腐蚀、断
裂、失稳上，因此应检查杆件及杆件连接的断面、焊接长度、焊缝厚度是否有误，另外是焊
接质量及制作质量是否符合要求，实际构造与计算图形是否相符。再者是安装和使用问题检
查和核实等。
屋架和托架超出施工验收规范的倾斜、杆件弯曲等还应进行测量，对扭曲、裂缝和构造
缺陷还应有测绘记录。
（3）实腹梁应注意检查翼缘的压弯、裂缝、腹板与上下翼缘的连接和变形情况。
（4）钢吊车梁系统是工业厂房钢骨架中的重要组成部分。尤其在重级和特重级工作制的
厂房内，吊车梁系统的构件及其连接，是长期使用过程中最易出现局部以致整体破坏的部分。
也是生产中需要定期检查和维修的主要对象，由于计算简图和实际情况之间的差异，加之使
用非常频繁，局部应力状态复杂，重级工作制厂房吊车梁系统最易出现早期损坏。
吊连梁系统包括吊车梁、制动结构(包括辅助桁架)、吊车轨道以及连接构造等。
检查中首先注意吊车梁系统中各构件间的相互连接，因为这些连接直接影响吊车的正常
行驶和吊车梁的工作状态。其次注意检查轨道与吊车梁的连接方式，连接不当会导致实腹梁
上翼缘和腹板连接处开裂和破损、影响使用寿命，所以对轨道固定螺栓的松动、轨底与梁接
触面的均匀程度、有无啃轨、车档是否齐全、轨道与吊车梁中心的偏心距，均需做必要的测
绘和文字描述。
（5）厂房柱在排架分析中是按荷载的最不利组合来决定柱的内力的，但这种荷载同时出
现的概率甚少，所以厂房柱的实际工作应力很低，强度储备较大，出现坍塌事故的可能性很
小，但工业厂房柱仍不对有损坏发生，这主要是个别结构柱节点构造处理不合理，或柱肢在
生产中被重物撞坏，或柱脚锈蚀，或高温作用使柱肢变形、扭曲，还有不均匀下沉等。所以
应检查柱截面在最大刚度平面内与平面外的弯曲偏斜；柱肢、缀材连接破坏情况；柱基下沉
引起的倾斜和弯曲变形；柱支撑杆件、连接及柱脚与基础连接有无损坏等。
（6）腐蚀应注意检查构件及连接处容易积灰、积水、漏水和干湿交替部位的腐蚀状况，
必要时应查明锈坑和锈烂的程度，其中应特别重视承受冲击荷载的构件。
3、结构检测的方法
1）钢结构中钢材强度的检测
钢材实际强度的检测主要有三种：其一为现场取样、送实验室做拉伸试验的方法；其二
为表面硬度法，即直接测试钢材上的布氏硬度，通过有关公式计算钢材实际强度；其三为化
学分析法，即通过化学分析测量出钢材中有关元素的含量、然后代入有关公式可求出钢材实
际强度。
1．拉伸试验方法
本方法的试验要求及过程与钢筋的拉伸试验相同。所不同的是试件取样及加工。
（1）钢材试样分为比例的和非比例的两种。设l0为试样标距，f0为试样横截面面积。
则比例试样l0?5.f0时称短试样；l0?11.3f0时称长试样。非比例试样的实际标距长度
与其原横截面间无一定的关系，而是根据制品（薄板、带、管、小截面型材、异型材等）的
尺寸和材质，给以规定的平行长度和标距长度。
（2）试样平行长度l?l0?b0，其中b0为试样标距部分的宽度。 2 （3）钢板试样的宽度b0，根据制品厚度采用10mm、15mm、20mm、和30mm四种。钢板试
样采用短、长比例两种。对厚度小于0.5mm的薄板，亦可采用规定的宽度b0及标距长度l0，
试样各部分尺寸的允许偏差及侧面加工光洁度应符合表11.1的规定。
2．表面硬度法
钢材的强度与其布氏硬度间存在如下关系：
低碳钢δb＝3．6hb (11—1a)
高碳钢δb＝3．4hb (11—1b)
调质合金钢δb＝3．25hb (11—1c) 2式中δb—钢材极限强度(n／mm)；
hb—布氏硬度、直接从钢材上测得。
当δb确定以后，可根据同种材料的屈强比计算钢材的屈服强度或条件屈服强度，最后
给出检测结果时尚应考虑其保证率。
3．化学分析法检测钢材强度
钢的各种化学成分含量直接影响到钢材的力学性能及焊接性能。化学分析方法主要是分
析各种元素在钢材中的含量并根据钢材中各种化学成份粗略地估算碳素钢强度的方法，见式
11—2。化学分析的试样为试屑，可采用刨取或钻取的方法，采取试屑以前应将表面氧化铁皮
清除掉。
δb＝285十7·c十0．06·mn十7．5·p十2·si (11—2) 式中c、mn、p、si分别表示钢材中的碳、锰、磷和硅等元素的含量，以0．01％为计量
单位。
（1）碳量的测定(气体容量法) 将试样置于高温炉中加热并通氧燃烧，使碳氧化成二氧化碳。混合气体经除硫后收集于
量气管中。然后以氢氧化钾溶液吸收其中的二氧化碳，吸收前后体积之比即为二氧化碳体积，
由此计算碳含量。具体的测定方法可见gb223.1—81《钢铁及合金中碳量的测定》。
（2）锰量的测定(亚砷酸钠一亚硝酸钠容量法) 试样经酸溶解，在硫酸磷酸介质中，以硝酸银为催化剂，用过硫酸铵将锰氧化成七价。
用亚砷酸钠一亚硝酸钠标准溶液滴定。试液中含钴5mg以上影响终点的观察时，可加入镊抵
消钴离子色泽的影响。
（3）磷量的测定
试样以氧化性酸溶解，在约2.2mol/l硝酸浓度下，加钼酸铵生成磷钼酸铵沉淀，过滤后，
用过量的氢氧化钠标准溶液溶解，过剩的氢氧化钠用硝酸标准溶液返滴定。试液中存在小于
100ug砷，500ug钽，1mg锆，钒或铌，10mg钛和20mg硅时不影响测定结果。超出上述限量、
砷用盐酸、氢溴酸挥发除去；锆，铌和钽、钛、硅用氢氟酸掩蔽，钒用盐酸羟胺还原；钨在
氨性溶液中，edta存在下用铍作载体分离除去。
（4）硅的测定
试样经酸溶解，用高氯酸蒸发冒烟使硅酸脱水，过滤洗净后，灼烧成二氧化硅。用硫酸
—氢氟酸处理，使硅生成四氟化硅挥发除去。由除硅前后的重量差计算硅的百分含量。
（5）硫量的测定
将试样在饱和溴水中用盐酸一硝酸溶解，使高氯酸冒烟，然后过滤除去硅、钨、铌等，
并通过活性氧化铝色层柱除去大部分干扰元素，再用稀氢氧化铵洗脱色层柱上的硫酸根，以
硫酸钡重量法测定硫。
2）钢结构裂缝及焊缝检测
一．钢结构裂缝检测
钢结构的裂缝形成与钢结构的形式有关，因此，检测钢结构的裂缝时，首先要对被怀疑
结构进行外观普查。在普查发现裂缝的基础上再进行具体检测。
1．在发现裂缝的钢板上划出方格网，用不小于10倍的放大镜逐格寻找裂缝，记录裂缝
的位置。然后用刻度放大镜测定裂缝的宽度。
2．对重点受力部位用附有压力水探头的超声波探伤仪进行检测，以便检测钢结构内部是
否存在细微裂缝。
二．钢结构焊缝质量检测
焊缝的质量检测可分为普通检测和仪器检测两种。普通检测可初步确定焊缝基本情况；
仪器检测则可对钢结构焊缝质量进行较精确的测量。
1.普通检测
（1）外观检测：
清除钢结构焊缝上的污垢，然后用10倍的放大镜检查焊缝的外观质量，观察并记录焊缝
的咬边、焊缝表面的波纹、飞溅情况以及焊缝的弧坑、焊瘤、表面气孔、夹渣和裂纹情况等。
（2）尺寸检测：
用测量焊缝的样板或量规测量焊缝尺寸，记录下测量结果。
（3）钻孔检查：
通过外观检测和尺寸检测，确定钢结构焊缝存在质量问题或有质量怀疑点后，可用钻机
在焊缝上钻孔，边钻孔边观察焊缝内部是否存在气孔、夹渣、末焊透以及裂缝。一般钻头直
径为ф8～ф12。钻孔深度根据焊接方式确定：对接焊缝钻孔深为焊件厚度的2／3；贴角焊
缝钻孔深为焊件厚度的1倍～1.5倍。
2．仪器检测
（1）超声波法检测焊缝质量：
采用金属超声波检测仪，其探头频率为1mhz～5mhz。仪器的要求及检测方法详见《钢制
压力容器对接焊缝超声波探伤技术条件的规定》(机械工业部标准)。
焊缝质量的超声波法检测主要采用斜角探伤法，即利用沿倾斜于探伤面一定角度传播的
超声波探伤的方法。为了能使入射波倾斜于探伤面，可采用斜探头。斜探头由合成树脂楔块
及贴于其上的振子构成。振子产生的纵波通过楔块到达探伤面，折射后进入试件中变为横波。
斜角探伤又可分为单探头法和双探头法。
（2）射线探伤法篇二：钢结构实验报告
l engineering 《钢结构基本原理》试验课程作业
h型柱轴心受压试验报告
试验名称等边角钢轴心受压整体稳定试验小组成员
理论课教师吴明儿
试验日期 2014年10月21日
目录
一、试验目
的 ............................................................................. ................................................. - 2 - 二、实验原
理 ............................................................................. ................................................. - 2 - 1、基本微分方
程 ............................................................................. ................................... - 2 - 2、扭转失稳欧拉荷
载 ............................................................................. ........................... - 2 - 3、稳定性系数计算公
式 ............................................................................. ....................... - 3 -
4、柱子??曲
线 ............................................................................. ............................... - 3 - 三、实验设
计： ........................................................................... ............................................... - 4 - 1、试件设
计 ............................................................................. .............. 错误！未定义书签。2、支座设
计 ............................................................................. ........................................... - 4 - 3、测点布
置 ............................................................................. .......................................... - 5 - 4、加载装置设
计 ............................................................................. .................................. - 5 - 四、实验准
备 ............................................................................. ................................................. - 6 - 1、试件截面实
测 ............................................................................. ................................... - 6 - 2、材料拉伸试验：给出屈服强度、弹性模
量 ................................................................ - 7 - 3、试件
对
中 ............................................................................. ........................................... - 8 - 4、测点检
查 ............................................................................. ........................................... - 8 - 5、采用实测截面和实测材料特性进
行承载力计算 ........................................................ - 8 - 五、
试验结果初步分
析 ............................................................................. ................................. - 9 - 1、试验现
象 ............................................................................. ........................................... - 9 - 2、荷载-应变曲
线 ............................................................................. ............................... - 10 - 3、荷载-位移曲
线； ........................................................................... ............................. - 10 - 4、实测极限承载力比
较 ............................................................................. ..................... - 11 - 6、分析试验结果和理论值之间的差异，分析产生这种差异
的原因.......................... - 11 - 六、试验结果深入分
析 ............................................................................. ............................... - 11 -
一、试验目的
（1）通过实验掌握钢构件的实验方法，包括试件设计、加载装置设计、测点布置、实验
结果整理等方法；
（2）通过实验观察等边角钢截面轴心受压柱的失稳过程和失稳模式；
（3）研究等边角钢轴心受压柱应力应变关系；体会等边角钢轴心受压柱实际承载力与理
论承载力之间的区别。
（4）将理论极限承载力和实测承载力进行对比，验证轴心受压构件的柱子曲线。
二、实验原理
1、基本微分方程
根据开口薄壁杆件理论，具有初始缺陷的轴心压杆的弹性微分方程为：
iv
eix(viv?v0)?nv?nx0??0
iveiy(uiv?u0)?nu?ny0??0
ei?(?iv??0iv)?git(???0)?nx0??ny0??r02n??r??0 2、构件失稳欧拉荷载
等边角钢截面为单轴对称截面，剪力中心在对称轴上，设对称轴为x轴，则有 y0?? 0，
代入上式可得：
iveix(viv?v0)?nv?nx0??0 (a) iveiy(uiv?u0)?nu?0
(b)
(c)
ei?(?iv??0iv)?git(???0)?r02n??r??0 说明等边角钢单轴对称截面轴心压杆在弹性阶段工作时，其中有两个微分方程是相互联
立的，即在y方向弯曲产生变形v时，必定伴随扭转变形?，反之亦然。这种形式的失稳称为
弯扭失稳。而式（b）仍可独立求解，因此单轴对称截面轴
心压杆在对称截面内失稳时，仍为弯曲失稳。欧拉公式：
对于理想压杆，由于荷载通过剪力中心所以不会发生弯扭失稳。绕y轴弯曲失稳：ney? ?2eiy
l02y 等边角钢压杆的计算长度和长细比为：
绕y轴弯曲失稳计算长度：
l0y??yl0，长细比?y?l0y/iy 长细比可化为相对长细比：??
3、稳定性系数计算公式
h字型截面压杆的弯曲失稳极限承载力：
fy?2e?2ea 根据欧拉公式new?
得?ew?2?2 2
?w?w?w佩利公式：?cr?再由公式?? fy?(1??0)?ex
2
?cr
fy
可算出轴心压杆的稳定性系数。
4、柱子??曲线
??
当??≤0.215，φ=??cr=1???1??2 ??
当??≥0.215，φ=
??cr????
+??2 ? ??2+??3??+??2 ?4??2 ] =2[ ??+????232??
12
??1=0.65,??2=0.965,??3=0.300
三、实验设计：
2、支座设计
（1）单刀口支座图
单刀口详图
（2）支座设计原理
双刀口支座由3块钢板组成，中间一块钢板上表面开有横槽，下表面开有纵槽；上钢板
则设有一道横刀口，下钢板设有一道纵刀口。将这3 块钢板和在一起就组成了双刀口支座，
它在两个方向都能很好的转动。（3）支座模拟的边界条件
实现双向可滑动，模拟为双向铰支座。
篇三：钢结构毕业实习报告
钢结构实习报告
一、实习目的
1.了解各种钢结构建筑的组成和形式；
2.了解钢结构各种构件的节点连接；
3.了解各种钢结构空间网壳结构；
4.掌握钢结构楼盖的布置和采光带的布设和排水处理；
二、实习时间
2013年3月01号——6月1号
三、实习地点
山东省滨州市滨城区渤海二十一路胜利油田胜利石油化工建设有限责任公司七分公司
四、实习内容
1.参与了“伊朗雅达钢结构ctep处理站”的钢结构预制。
2. 某建筑科技大学体育馆的施工。
2.在实习期间还听取了刘继伟（中石化铆工首席专家）、所做的建筑结构防火报告，钢结
构设计讲座，建筑设计讲座。
以下为本次实习的主要内容：
（一）某建筑科技大学体育馆
校本部体育馆属大跨拱形钢结构，横向是拱形h型钢做框架，纵向是变截面h型钢做的
梁。纵向设有檩条，屋面板是双层板檩条和墙梁都隐藏在双层压型钢板中间。整个结构共设
三个柱间支撑横向
和竖向支撑在同一柱间，其中竖向支撑中有一部分为剪刀型支撑一部分为人字型支撑，
设置成人字型支撑目的是减小柱在平面外的计算长度，使结构更加稳定。柱脚为理想铰接，
山墙处设有五根抗风柱来承担侧向的风荷载，柱脚铰接柱顶支撑系统提供水平力。山墙抗风
柱主要作用是把施加在结构纵向上的风、起重机及地震等荷载传给柱基础，最后传给地基。
结构中梁柱连接为铰接连接且结构中多数构件为压弯构件。
一栋建筑需要有适应的建筑外观要求以及满足屋顶层采光和通风的需要，起到改善和提
高室内使用功能与质量，同时也丰富了室内空间光影变化效果和建筑的立面造型。屋顶采光
天窗具有采光效率高，光线均匀、布置灵活、构造简单、施工方便等特点，已成为大型建筑设计的重要组成部分。其中在钢结构中应用最为广泛，本体育馆采用的就是屋面采光满足了室内的采光要求同时避免了利用灯光进行采光的弊端，巧妙地处理了室内采光和建筑设计的难题。
（二）
南校区实室
南校区的实验厂房是一个结构实验厂房，内设一台吊车，一台地震模拟设备，
是用来做抗震实验以及承受重荷载结构试验的厂房。由此导致厂房的结构受力复杂多变，对结构要求高，因此它所用的构件也与其它的有所不同，横向框架的柱脚连接采用的是刚接，主要是用于削减柱段的弯矩值（用于减小柱截面）并增大横向框架的刚度。首先柱子用的是格构式钢柱，由两个h型钢作为肢件再用角钢作为斜杆和横杆相连组成。其次柱间设有三道细杆作用是减小柱在平面外的计算长
度，同一柱间设有竖向和横向支撑，纵向也设有支撑，保证了结构在纵横向都由足够的刚度和稳定性。
其次，由于山墙比较高大，在横向地震作用下，墙体内的平面弯曲应力使墙体产主水平裂缝，墙体内的剪力使墙体产生交叉裂缝;在纵向地震作用下，墙体产生平面外倾倒。在山墙柱之间设置横向支撑可以防止或减轻上述震害的产生，并且要加强山墙柱顶与屋盖结构的连接。为了防止山墙和横墙的剪切破坏和考虑大型设备的输入输出，因此对厂房的建筑外形的要求也有严格的要求（尤其是对山墙开洞），必须考虑两侧墙体的合理设计以及山墙的具体布置，根据厂房的高度要求设置横向支撑，这就必须考虑到运输工具的高度查询规范确定山墙墙体上的开洞尺寸（作为运输车辆出入实验室的大门），确定好尺寸以及位置之后要在这个宽度设计山墙的横向支撑确保山墙的稳定性。
再次，作为任何一座建筑他都将有屋盖以及采光窗户，本厂房采用的屋面板是双层板，内夹层铺设保温棉，增加其保温性能，从实习过程中可以看出，并且是采用单脊屋面板，在屋面的中间适当升高与檐边形成一定的角度度以便于排水，由于该屋面的面积较大，需要考虑到大量降雨时的降雨量、流向以及冬季冰雪融化产生的流水量对产生的荷载对屋面板以及结构的影响，必须采用流水沿一定方向流到
结构内排水两种方式相结合的，其优点是可以防止雨水自由溅落打湿强身，影响建筑美观。为了便于工人以及检修人员登上屋顶，必须在适当位置设置爬梯，在一定高度以上必须设置防护措施以防人员直接
摔下情况、爬梯的底部与地面有1.5m—2m左右的高度以防小孩爬上爬梯产生危险或者碰头等危险情况的发生。
（三）铁均门式钢结构厂房
铁均钢结构厂房规模很大，是一个典型的门式钢架结构，只有一个屋脊，屋面坡度很小，厂房沿纵向断开分成两个结构单元，两部分结构的受力相关联，吊车梁也从结构单元断开处断开。柱上端设有牛腿用于架设吊车梁。单层门式刚架结构是指以轻型焊接h型钢（等截面或变截面），热轧h型钢（等截面）或冷弯薄壁型钢等构成的实腹式门式刚架或格构式刚架作为主要承重骨架，用冷弯薄壁型钢做檩条、墙梁；以压型金属板做屋面、墙面；采用聚若乙烯泡沫塑料，硬质聚氯酯泡沫塑料、岩棉、矿棉、玻璃棉等作为保湿隔热材料并适当设置支撑的一种轻型房屋结构体系。厂房主要生产焊接h型刚，重轻结构的设计和制造。吊车的吨位较小用圆刚柔性支撑，柱子顶间为刚性细杆，目的是加强纵向刚度。钢结构厂房具有：造价低廉、使用方便等特点，在厂房中还参观了钢板的加工、切割、钻孔、焊接等工艺，工厂工作人员我们做了详细的介绍和解答。
在目前的工程实践中，门式刚架的梁、柱构件多采用焊接变截面的h形截面，单跨刚架
的梁一柱节点采用刚接，多跨者大多刚接和铰接并用，柱脚可与基础刚接或铰接。围护结构采用压型钢板的居多，玻璃棉则由于其具有自重轻、保温隔热性能好及安装方便等等特点，用作保温隔热材料最为普遍。
1、单层门式刚架结构和混凝土结构相比具有以下特点
（1）质量轻
围护结构由于采用压型金属板，玻璃棉及冷弯薄壁型钢等材料组成，屋面、墙面的质量都很轻。由于单层门式刚架结构的质量轻，地具处理费相对较低，基础也可以做得比较小。同时在相同地震作用下门式刚架结构的反应小，一般情况下，地震作用参与的内力组合对刚架梁、柱杆件的设计不起控制作用。但是风荷载对门式刚架结构构件的受力影响较大。风荷载产生的吸力可能会使屋面金属板，檩条的受力反向，当风荷载较大或房屋较高时，风荷载可能是刚架设计的控制荷载。
（2）工业化程度高，施工周期短
门式刚架结构的主要构件和配件均为工厂制作，质量易于保证，工地安装方便，除基础施工外，基本没有湿作业，现场施工人员的需要量也很少。构件之间的连接多采用高强度螺栓连接，是安装迅速的一个重要方面，但必须注意设计为刚性连接的节点，应具有足够的转动刚度。
（3）综合经济效益高
门式刚架结构由于材料价格的原因其造价虽然比钢筋混凝土结构等其他结构形式略高，但由于采用了计算机辅助设计，设计周期短；构件采用先进自动化设备制造，原材料的种类较少，易于筹措，便于运输，所以门式刚架结构工程周期短，资金回报快，投资效益高。
（4）柱网布置比较灵活
传统的结构形式由于受屋面板，墙板尺寸的限制，柱距多为6m，当采用12m柱距时，需设置托架及墙架柱。而门式刚架结构的围护体系采用金属压型板，所以柱网布置不受横数的限制，柱距大小主要根据使用要求和用钢量最省刚原则来确定。
2、门式刚架的结构形式篇四：同济钢结构实验报告
报告名称：《钢结构实验原理实验报告》——h型柱受压构件试验
姓名：
学号：
时间：2014年12月
e-mail ：
t e l ：
一、实验目的
1. 通过试验掌握钢构件的试验方法，包括试件设计、加载装置设计、测点布置、试验结果整理等方法。
2. 通过试验观察工字形截面轴心受压柱的失稳过程和失稳模式。
3. 将理论极限承载力和实测承载力进行对比，加深对轴心受压构件稳定系数
计算公式的理解。
二、实验原理
1、轴心受压构件的可能破坏形式
轴心受压构件的截面若无削弱，一般不会发生强度破坏，整体失稳或局部失稳总发生在强度破坏之前。其中整体失稳破坏是轴心受压构件的主要破坏形式。轴心受压构件在轴心压力较小时处于稳定平衡状态，如有微小干扰力使其偏离平衡位置，则在干扰力除去后，仍能回复到原先的平衡状态。随着轴心压力的增加，轴心受压构件会由稳定平衡状态逐步过渡到随遇平衡状态，这时如有微小干扰力使基偏离平衡位置，则在干扰力除去后，将停留在新
的位置而不能回复到原先的平衡位置。随遇平衡状态也称为临界状态，这时的轴心压力称为
临界压力。当轴心压力超过临界压力后，构件就不能维持平衡而失稳破坏。轴心受压构件
整体失稳的破坏形式与截面形式有密切关系，与构件的长细比也有关系。一般情况下，双轴
对称截面如工形截面、h形截面在失稳时只出现弯曲变形，称为弯曲失稳。
2、基本微分方程
（1）、钢结构压杆一般都是开口薄壁杆件。根据开口薄壁杆件理论，具有初始缺陷的轴
心压杆的弹性微分方程为：
iv
eixviv?v0?nv???nx0????0
?ei?uei??
y
iviv
iv?u0
?
iv??0
?
??nu???ny????0
??gi??????????nxv???nyu???r t 20n
????r???0 由微分方程可以看出构件可能发生弯曲失稳，扭转失稳，或弯扭失稳。对于h x0 ?型截面的构件来说由于 y 0 ? 0 所以微分方程的变为：
iveixviv?v0?nv???0
eiy
??u
iv
iv?u0
?
??nu???0
ei ω?
?
iv
iv
????r02n????r???0??0?git??????0 ?
由以上三个方程可以看出：
? 3个微分方程相互独立
? 只可能单独发生绕x弯曲失稳，或绕y轴弯曲失稳，或绕杆轴扭转失稳。
? 失稳形式的类型取决于长细比，长细比大的发生。
（2、h字型截面压杆的计算长度和长细比为：
绕 x轴弯曲失稳计算长度：l0x??xl0，长细比?x?l0x/ix 绕y轴弯曲失稳计算长度：
l0y??yl0，长细比?y?l0y/iy 绕z轴扭转失稳计算长度：l0????l0，端部不能扭转也不能翘
曲时
???
0.5，长细比???
上述长细比均可化为相对长细比：?（3）、稳定性系数计算公式
h字型截面压杆的弯曲失稳极限承载力：
fy?2e?2ea
???根据欧拉公式new?得
ew222
佩利公式：?cr?再由公式??
fy?(1??0)?ex
2 ?cr
fy
可算出轴心压杆的稳定性系数。
（4）、柱子??曲线
??
当??≤0.215，φ=??cr=1???1??2 ??
当
??≥0.215，φ=
??cr1
? ??2+??3??+??2 2?4??2 ] =2[ ??2+??3??+??2 ??2????1=0.65,??2=0.965,??3=0.300
三、实验设计 1、试件设计考虑因素：
1) 充分考虑实验目的，设计构件的破坏形式为沿弱轴弯曲失稳； 2) 合理设计构件的尺
寸，使其能够在加载仪器上加载； 3) 考虑一定经济性。
最终设计形式
? ? ? ?
试件截面（工字形截面）； h×b×tw×tf＝100×60×4.0×4.0mm；试件长度：l＝
1000~1300mm；钢材牌号：q235b；
具体截面形式如下图：
2、支座设计设计原理：
双刀口支座由3块钢板组成，中间一块钢板上表面开有横槽，下表面开有纵槽；上钢板
则设有一道横刀口，下钢板设有一道纵刀口。将这3 块钢板和在一起就组成了双刀口支座，
它在两个方向都能很好的转动。实现双向可滑动，模拟为双向铰支座。
具体形式见下图：篇五：钢结构基本原理实验报告

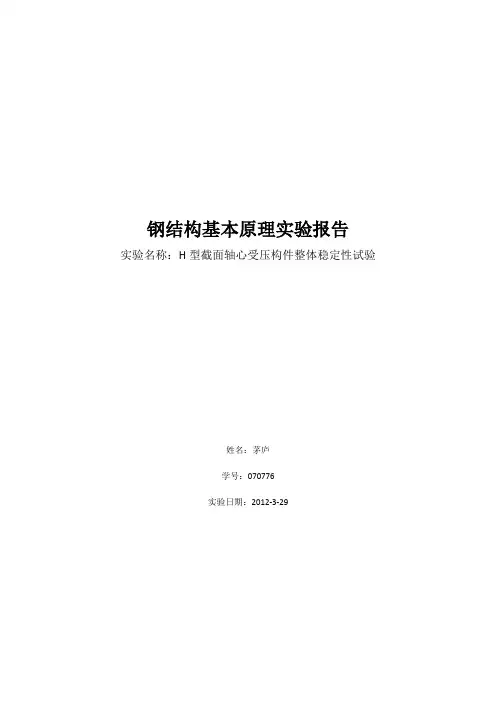

钢结构基本原理实验报告
实验名称：h型截面轴心受压构件整体稳定性试验
姓名：茅庐学号：070776 实验日期：2012-3-29
一、试验目的
1、通过试验掌握钢构件的试验方法，包括试件设计、加载装置设计、测点布置、试验结
果整理等方法。
2、通过试验观察工字形截面轴心受压柱的失稳过程和失稳模式。
3、将理论极限承载
力和实测承载力进行对比，加深对轴心受压构件稳定系数计算公式的理解。
二、试验原理
轴心受压构件的可能破坏形式有强度破坏、整体失稳破坏和局部失稳等几种，其中整体
失稳破坏时轴心受压构件的主要破坏形式。
对于理想压杆模型，即杆件是等截面压杆，压力作用线与截面形心纵轴重合，材料是完
全均匀和弹性的，其整体稳定性能可用欧拉临界力或欧拉临界应力表征：
然而对于实际构件而言，都带有多种初始缺陷，根据开口薄壁杆件理论，引入初始缺陷
的轴心压杆的弹性微分方程为：
对于h型截面压杆，其欧拉临界力为
图1 h型截面示意图
对其弱轴x轴：
正则化长细比：
根据perry公式h型截面压杆的稳定承载力
我国规范通过试验统计获得了四组柱子曲线：
图2钢结构规范柱子曲线
从而获得稳定系数：
三、试验设计
1、试件设计
试件截面（工字形截面）
h×b×tw×tf=100mm×60mm×4mm×4m 试件长度：l＝1000~1300mm 钢材牌号：q235b 图3 构件截面详图
2、支座设计
双刀口支座：刀口平行于构件弱轴方向布置。
图4 双刀口支座详图
3、测点布置
图5 应变片及位移计布置图
4、承载力估算：
根据欧拉公式：
根据《钢结构设计规范》
当λ≤ 0.215 时：
当λ > 0.215 时：
5、加载制度：
单调加载：
加载初期：分级加载，每级荷载约10%pu，时间间隔约2min；接近破坏：连续加载，
合理控制加载速率连续采集数据；
卸载阶段：缓慢卸载。
钢结构设计说明 一、工程概况 (1结构体系:下部为混凝土框架结构体系,上部固定屋面为钢结构悬挑桁架结构体系。 (2支撑形式:悬梁桁架结构支撑于下部混凝土结构柱和外圈落地钢结构内外柱上。 二、结构设计依据 (一结构设计施工遵循的规范,规程及规定 (1建筑结构可靠设计统一标准GB50068-2001 (2 建筑结构荷载规范GB50009-2001(2006年版 (3抗震设防分类标准GB50223-2008 (4建筑抗震设计规范GB50011-2001(2008年版 (5钢结构设计规范GB50107-2003 (6建筑钢结构焊接技术规程JGJ81-2002 (7混凝土结构设计规范GB50010-2002 (8冷弯薄壁型钢结构技术规范GB50018-2002 (9高层民用建筑钢结构技术规程JGJ99-98 (10建筑地基基础设计规范JGJ5007-2002 JGJ61-2003 网壳结构技术规程(11． (12网架结构设计与施工规程JGJ7-91 (13钢结构高强度螺栓连接的设计施工及验收规程JGJ82-2002 (14建筑钢结构防火设计规范CECS200:2006 (15建筑桩基技术规范JGJ94-2008 (16建筑地基处理技术规范JGJ79-2002 (17建筑基坑支护技术规程JGJ120-99 (18建筑基桩检测技术规范JGJ106-2003,J256-2003 (19钢结构工程施工质量验收规范GB50205-2001 (20优质碳素钢结构GB/T699-1999 (21碳素钢结构GB/T700-88 (22低合金高强度结构钢GB/T1591-94 (23碳钢焊条GB/T5117-95 (24低合金高强度结构钢GB/T5118-95 (25埋弧焊用碳钢焊丝和焊剂GB/T5293-1999 (26低合金钢埋弧焊用焊剂GB/T12740 (27熔化焊用焊丝GB/T14957-94 (28气体保护电弧焊用碳钢,低合金钢焊丝GB/T8110-95 (29六角头螺栓GB/T5782 GB/T5782 级-C六角头螺栓(30． (31钢结构用高强度大六角螺栓螺母垫圈技术要求GB/T1228-1231 (32涂装前钢材表面锈蚀等级和涂装GB8932 (33钢结构防火涂料应用技术规程CECS:24-90
钢结构检测标准及其规范 1、构造 1.1 钢结构杆件长细比的检测与核算，可按本章第6.4节的规定测定杆件尺寸，应以实际尺寸等核算杆件的长细比。 1.2 钢结构支撑体系的连接，可按本章第6.3节的规定检测；支撑体系构件的尺寸，可本章第6.4节的规定进行测定；应按设计图纸或相应设计规范进行核实或评定。 1.3 钢结构构件截面的宽厚比，可按本章第6.4节的规定测定构件截面相关尺寸，并进行核算，应按设计图纸和相关规范进行评定。 2、涂装 2.1 钢结构防护涂料的质量，应按国家现行相关产品标准对涂料质量的规定进行检测。 2.2 钢材表面的除锈等级，可用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察来确定。 2.3 不同类型涂料的涂层厚度，应分别采用下列方法检测： 1 漆膜厚度，可用漆膜测厚仪检测，抽检构件的数量不应少于本标准表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。 2 对薄型防火涂料涂层厚度，可采用涂层厚度测定仪检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。 3 对厚型防火涂料涂层厚度，应采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。涂层的厚度值和偏差值应按《钢结构工程施工质量验收规范》GB50205的规定进行评定。 4 涂装的外观质量，可根据不同材料按《钢结构工程施工质量验收规范》GB50205的规定进行检测和评定。 3、钢网架 3.1 钢网架的检测可分为节点的承载力、焊缝、尺寸与偏差、杆件的不平直度和钢网架的挠度等项目。 3.2 钢网架焊接球节点和螺栓球节点的承载力的检验，应按《网架结构工程质量检验评定标准》JGJ78的要求进行。对既有的螺栓球节点网架，可从结构中取出节点来进行节点的极限承载力检验。在截取螺栓球节点时，应采取措施确保结构安全。 3.3 钢网架中焊缝，可采用超声波探伤的方法检测，检测操作与评定应按《焊接球节点钢网架焊缝超声波探伤及质量分级法》JG/T303 4.1或《螺栓球节点钢网架焊缝超声波探伤及质量分级法》JG/T3034.2的要求进行。 3.4 钢网架中焊缝的外观质量，应按《钢结构工程施工质量验收规范》GB50205的要求进行检测。 3.5 焊接球、螺栓球、高强度螺栓和杆件偏差的检测，检测方法和偏差允许值应按《网架结构工程质量检验评定标准》JGJ78的规定执行。 3.6 钢网架钢管杆件的壁厚，可采用超声测厚仪检测，检测前应清除饰面层。 3.7 钢网架中杆件轴线的不平直度，可用拉线的方法检测，其不平直度不得超过杆件长度的千分之一。 3.8 钢网架的挠度，可采用激光测距仪或水准仪检测，每半跨范围内测点数不宜小于3个，且跨中应有1个测点，端部测点距端支座不应大于1m。 4、结构性能实荷检验与动测
钢结构检测考试题 一、填空题（10分，每空分） 1、焊接接头分为：对接、搭接、顶接。 2、对接缝常用坡口形式：I形、V形、U 形、 X 形。 3、单边连续焊缝允许≤10% 长度范围内比规定的焊脚尺寸小。单段连续欠焊总长≤150mm ，但对于梁翼板和腹板的焊缝而言，在梁端长度相当于两倍翼缘板宽度的范围内不允许欠焊。 4、常规无损检测方法有: 超声检测；射线检测；磁粉检测；渗透检验。 5、焊缝连接检测的内容包括：焊缝尺寸、焊缝表面质量、焊缝无损探伤、焊缝熔敷金属的力学性能。 6、焊缝按其接头形式可以分为对接、角接、T形接头、搭接四种。 二、选择题（20分） 1. 焊缝表面宽度分别为12mm和22mm时，焊缝最大凸度是 B 和 B . 。 A. 2mm 2.挠度是结构构件轴线或中性面上某点由挠曲引起垂直于原轴线或中性面方向上的。(A) A线位移 B变形 C垂直位移 3. 钢结构构件外部缺陷的检测应该选择以下那种检测方案：( A ) A选用全数检测方案 B一次或二次计数抽样方案C对结构安全影响大的部位进行抽样。 4. 对工厂制作焊缝应按每条焊缝计算百分比,且探伤长度应不小于 mm 当焊缝长度小于该值时应对整条焊缝进行探伤.(C) A．100 B．150 C．200 D．300
5. 扭剪型高强度螺栓连接副终拧后除因构造原因无法使用专用扳手终拧掉梅花头者外未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的(A)。 A．5% B．10% C．15% D．20% 6．当对钢材的质量有怀疑时，应对钢材原材料进行力学性能检验或分析。（A） A化学成分 B光谱或红外线 C无损探伤 7.钢结构是土木工程的主要结构形式之一。钢结构与钢筋混凝土结构、砌体结构等都属于按什么划分的工程结构的不同分支。（A） A材料 B结构形式C受力模式 8. 同类钢种的钢板，厚度越大强度（B） A越大 B越低 C不变 9. 钢材的含碳量越高，则强度越，韧性越，抗腐蚀性越。 （C） A高低好 C低高差 C高差差 10. 重级工作制和起重量Ｑ＞50t的中级工作制吊车梁的腹板与上翼缘板之间以及吊车桁架上弦杆与节点板之间的Ｔ形接头应予。（A） A焊透 B探伤 C限值焊缝几何尺寸 11. 所有的涂装质量控制最关键的工序是钢材表面处理质量，在整体质量影响中占有比例约为 %。（C） A25% B75% C50% 12. 在钢材所含化学元素中，均为有害杂质的一组是（ C ） A 碳磷硅 B 硫磷锰 C 硫氧氮 D 碳锰矾 13.体现钢材塑性性能的指标是（ C ） A屈服点 B强屈比 C延伸率 D抗拉强度 14. 在钢结构设计中，认为钢材屈服点是构件可以达到的（ A ）。 A最大应力 B设计应力 C疲劳应力 D稳定临界应力 15.钢结构具有良好的抗震性能是因为（ C ）。
2021年钢结构住宅设计论文 1钢结构的优点 一般来说，材料的特性是推出新型建筑形式的出发点。钢结构是用钢板、热轧型钢或冷加工成型的薄壁型钢制造而成的。和其它材料的结构相比，钢结构有如下一些特点。 1.1材料的强度高，塑性和韧性好钢材和其它建筑材料诸如混凝土、砖石和木材相比，强度要高得多。因此，特别适用于跨度大或荷载很大的构件和结构。钢材还具有塑性和韧性好的特点。塑性好，结构在一般条件下不会因超载而突然断裂；韧性好，结构对动力荷载的适应性强。良好的吸能能力和延性还使钢结构具有优越的抗震性能。另一方面，由于钢材的强度高，做成的构件截面小而壁薄，受压时需要满足稳定的要求，强度有时不能充分发挥。 1.2材质均匀，与力学计算的假定比较符合钢材内部组织比较接近于匀质和各向同性，而且在一定的应力幅度内几乎是完全弹性的。因此，钢结构的实际受力情况和工程力学计算结果比较符合。钢材在冶炼和轧制过程中质量可以得到严格控制，材质波动的范围小。 1.3钢结构制造简便，施工周期短钢结构所用的材料单纯而且是成材，加工比较简便，并能使用机械操作，因此，大量的钢结构一般在专业化的金属结构厂做成构件，精确度较高。构件在工地拼装，可以采用安设简便的普通螺栓和高强度螺栓，有时还可以在地面拼装和焊接成较大的单元再行吊装，以缩短施工周期。此外，对已建成的钢结构也比较容易进行改建和加固，用螺栓连接的结构还可以根据需要
进行拆迁。 1.4钢结构的重量轻钢材的密度虽比混凝土等建筑材料大，但钢结构却比钢筋混凝土结构轻，原因是钢材的强度与密度之比要比混凝土大得多。以同样的跨度承受同样荷载，钢屋架的重量最多不超过钢筋混凝土屋架的1/3至1/4，冷弯薄壁型钢屋架甚至接近1/10，为吊装提供了方便条件。对于需要远距离运输的结构，如建造在交通不便的山区和边远地区的工程，重量轻也是一个重要的有利条件。 当然任何一种材料都不是十全十美的，钢材的耐腐蚀性和耐火性就较为欠缺，在对结构进行防护时费用比钢筋混凝土结构高。不过在没有侵蚀性介质的一般厂房中，构件经过彻底除锈并涂上合格的油漆，锈蚀问题也并不严重。近年来出现的耐大气腐蚀的钢材具有较好的抗锈性能，已经逐步推广应用，并取得了良好的效果。钢材长期经受100℃辐射热时，强度没有多大变化，具有一定的耐热性能，但温度达150℃以上时，就须用隔热层加以保护。钢材不耐火，重要的结构必须注意采取防火措施。例如，利用蛭石板、蛭石喷涂层或石膏板等加以防护。 2钢结构住宅的特点 钢结构住宅与传统结构相比，在使用功能、设计、施工以及综合经济方面具有优势，主要体现在以下方面。 2.1设计制造周期短，设计生产一体化现代结构设计借助于计算机和专业化结构分析软件，使得设计周期大大缩短，设计中的修改和调整非常方便。同时，由于钢结构具有工厂预制、现场安装的特点，
西南大学培训与继续教育学院课程考试试题卷学期：2020年秋季 课程名称【编号】：钢结构设计【0759】 A卷考试类别:大作业满分：100分 一、填空题（3分/题，共15分） 1、钢结构目前采用的设计方法是以概率为基础的极限状态设计方法。 2、在三向应力状态下，钢材转入塑性状态的综合强度指标称为折算应力。 3、承受轴心力的板件用斜向的对接焊缝对接，焊缝轴线方向与作用力方向的 夹角符合tgθ≤ 1.5时，其强度可不计算。 4、对于单轴对称的轴心受压构件，绕对称轴屈曲时，由于截面重心与弯曲中心不重合， 将发生弯扭屈曲现象。 5、在不改变梁的截面规格、荷载作用形式和位置的前提下，提高梁整体稳定性的最有效措施是增加侧向支承点或减小侧向支承点间距。 二、选择题（3分/题，共30分） 1、钢结构更适合于建造大跨度结构，是因为（C）。 A、钢材具有良好的耐热性 B、钢材具有良好的焊接性 C、钢结构自重轻而承载力高 D、钢结构的实际受力性能和力学计算最符合 2、北方严寒地区建造厂房露天仓库使用非焊接吊车梁，吊车起重量为75t，工作温度低于-20℃，宜选用下列哪一种钢材?( D) A．Q345A B．Q345B C．Q345C D．Q345E 3、钢材经过冷加工（冷拉、冷弯、冲孔、机械剪切）所产生的冷作硬化（应变硬化）后，其（D）基本保持不变。 A、抗拉强度和屈服强度 B、塑性 C、韧性 D、弹性模量 4、用手工电弧焊焊接钢材时，对Q235钢最宜采用（C）型焊条。 A、E50 B、E45 C、E43 D、E55 5、下列关于焊缝的描述，其中错误的是（D）。 A、在钢板厚度大于4mm的承受静力荷载的对接连接中，应从板的一侧或两侧做成坡度不大于1:2.5的斜坡，以减少应力集中 B、当对接正焊缝的强度低于焊件强度时，为提高连接的承载力，可改用斜焊缝 C、在钢结构设计中，当板件较厚而受力较小时，可采用部分焊透的对接焊缝 D、当对接焊缝的质量等级为一级或二级时，必须在外观检查的基础上再做无损检测，检测比例为焊缝长度的1/5 6、图示连接，角焊缝的最大计算长度为（D）。 A.60h f B.40h f C.8h f D.无构造限制 7、螺栓承压承载力设计值 b c b c f t d N∑ = 计算公式中的∑t是指（C）。 A、被连接的所有板件厚度之和 B、被连接的所有板件厚度的平均值 C、在一受力方向承压板件厚度之和的较小值 D、在一受力方向承压板件厚度之和的较大值 8、缀条式轴压柱的斜缀条可按轴心压杆设计，但钢材的强度要乘以折减系数以考虑（C）。 A、剪力的影响 B、杆件的焊接缺陷的影响 C、单面连接偏心的影响 D、节点构造不对中的影响 9、当梁整体稳定系数6.0 > b ?时，用 b ?'代替 b ?主要是因为（B）。 A、梁的局部稳定有影响 B、梁已进入弹塑性阶段 C、梁发生了弯扭变形 D、梁的强度降低了 10、计算格构式压弯构件的缀材时，剪力应取（C）。 A、构件实际剪力设计值 B、由公式 235 / 85y f Af V= 计算的剪力 C、构件实际剪力设计值和由公式 235 / 85y f Af V= 计算的剪力两者中之较大值 D、计算值 三、计算题（共55分） 1、如图所示，角钢与柱用角焊缝连接，焊脚尺寸h f=10mm，钢材为Q345，2 / 200mm N f w f = 焊条E50型，手工焊。试计算焊缝所能承受的最大静力荷载设计值F。（10分）(提示:不需要考虑荷载的偏心，焊缝的受力为竖向集中力) - 1 -
07.7钢结构试题
钢结构试题 一、单项选择题（本大题共20小题，每小题2分，共40分） 在每小题列出的四个备选项中只有一个是 符合题目要求的，请将其代码填写在题后的 括号内。错选、多选或未选均无分。 1.关于建筑结构钢材的特点，下列说法中错误 ．．的是（） A.钢材具有良好的塑性，达到拉伸极限而破坏时，应变可达20％~30％ B.钢材具有良好的焊接性能，采用焊接结构可以使钢结构的连接大为简化 C.钢结构的耐腐蚀性很好，适合在各种恶劣环境中使用 D.钢结构的耐热性很好，但耐火性能很差 2.建筑结构钢材发生脆性破坏是由于（b ） A.钢材是塑性较差的材料 B.结构的构造不合理或工作条件差 C.钢材的强度较混凝土高很多，更容易发生脆性 2
破坏 D.钢材的使用应力超过屈服点 3.有时要求钢材应具有Z向收缩率指标的要求，是为了（ c ） A.检验钢材的塑性变形能力能否达到建筑结构用钢的要求 B.检查金属内部是否有非金属杂质等缺陷 C.防止厚板在焊接时或承受厚度方向的拉力时，发生层状撕裂 D.防止有动力荷载作用时，钢材发生低温脆断 4.单向拉伸试验时，下列四种试件中，延性最好的是（） A.1的延性最好 B.2的延性最好 C.3的延性最好 D.4的延性最好 3
5.关于Q235A级钢，其中各符号的含义是( a ) A.235表示钢材的屈服强度设计值；A表示级别，应具有20℃下不小于27J的冲击功要求 B.235表示钢材的屈服强度标准值；A表示级别，应具有20℃下不小于27J的冲击功要求 C.235表示钢材的屈服强度设计值；A表示级别，对冲击功没有要求 D.235表示钢材的屈服强度标准值；A表示级别，对冲击功没有要求 6.在承受静力荷载的角焊缝连接中，与侧面角焊缝相比，正面角焊缝( b ) A.承载能力高，同时塑性变形能力也较好 B.承载能力高，而塑性变形能力却较差 C.承载能力低，而塑性变形能力却较好 D.承载能力低，同时塑性变形能力也较差 7.采用高强度螺栓摩擦型连接，承受剪力作用，在达到极限状态之前( c ) A.摩擦面产生滑动，栓杆与孔壁产生挤压力 4
龙源期刊网 https://www.doczj.com/doc/a75685510.html, 谈钢结构住宅建筑设计研究 作者：李谷满 来源：《城市建设理论研究》2013年第11期 摘要：本文阐述了常用钢结构住宅体系，探讨了钢结构住宅建筑设计措施。 关键字：钢结构；住宅；建筑；设计 中图分类号：TU391 文献标识码：A 文章编号： 一、常用钢结构住宅体系 钢结构体系形式有多种，但应用于住宅建筑的钢结构体系主要可分为轻钢龙骨体系、纯钢框架体系、钢支撑框架体系、钢框架一混凝土剪力墙体系、错列析架体系、钢框架一核心筒体系等。不同的结构体系有不同的适用范围，虽然有些结构体系应用范围较广，但通常会受到经济等因素的限制。轻钢龙骨结构体系较适用于1~3 层的低层住宅，不适用于强震区的高层住宅。纯钢框架体系一般适用于6 层以下的多层住宅，不适用于强震区的高层住宅，并且用于高层住宅经济性相对较差。钢支撑框架体系比纯钢框架体系侧向刚度大，常用于多层及小高层住宅，应用较广;而且当房屋层数较高时，该体系要比纯钢框架体系经济。钢框架—混凝土剪力墙体系常用于小高层及高层住宅;而且从受力特点看出，带缝剪力墙体抗震性能较好，较适用于地震区。错列析架结构体系具有住宅布置灵活、楼板跨度小、结构自重轻和造价低的特点，是一种经济、实用、高效的新型结构体系，适用于多层及小高层住宅。 为了体现钢结构住宅的优越性，减轻结构自重，外墙体一般采用轻质复合板，与梁柱的连接方式，主要采用外挂式，也可采用内嵌式。内墙材料一般可采用空心砌块、加气混凝土等轻质填充材料，也可采用纸面石膏板，纤维石膏板、玻璃纤维增强水泥板、纸面稻草板。楼板体系作为房屋的水平构件，起着支撑竖向荷载和传递水平荷载作用。因此楼板必须有足够的强度、刚度和整体稳定性，还要具有较好的隔音、防水和防火性能，同时宜尽量采用技术和构造措施减轻楼板自重，并提高施工速度。国外钢结构住宅普遍采用木板为楼层板，我国由于木材资源短缺，现阶段主要采用压型钢板—现浇混凝土组合楼板、预制混凝土叠合板、现浇钢筋混凝土楼板、密排托架—现浇混凝土组合楼板、轻骨料或加气混凝土楼板。 钢结构建筑的屋顶依据屋面材料和屋面的结构布置，可以做成平屋顶或是坡屋顶。平屋顶即在钢楼板层的基础上只需将面层换做防水层材料或是彩色涂层牙型钢板，并按要求设置一定的排水坡度和排水天沟。坡屋顶的构造一般是在钢屋架上设置檩条，上铺彩色涂层压型钢板或彩钢板夹芯板，采用彩钢夹芯板，色彩美观，还具有一定的保温隔热效果，施工简便，可以做到不渗水。 二、钢结构住宅建筑设计要点
【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢－混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77：96、钢结构加固技术规范 16、YB9257-96、钢结构检测评定及加固技术规范 17、CECS28：90、钢管混凝土结构设计与施工规程 18、YB9254-1995、钢结构制作安装施工规程 19、CECS159：2004、矩形钢管混凝土结构技术规程 20、CECS24:90、钢结构防火涂料应用技术规范 21、CECS158：2004、索膜结构技术规程 22、CECS23:90、钢货架结构设计规范 23、CECS78:96、塔桅钢结构施工及验收规程 24、CECS167:2004、拱形波纹钢屋盖结构技术规程 25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程 26、CECS、多、高层建筑钢－混凝土混合结构设计规程 27、CECS、热轧H型钢构件技术规程 28、CECS、钢结构住宅建筑设计技术规程 29、CECS、建筑拱形钢结构技术规程 30、CECS、钢龙骨结构技术规程
0759《钢结构设计》 一 1.指在外力作用下，材料能稳定地发生永久变形而不破坏其完整性的能力。 2.用高强度钢制造的，或者需要施以较大预紧力的螺栓，皆可称为高强度螺栓。 3.消除外力或不均匀的温度场等作用后仍留在物体内的自相平衡的内应力。机械加工和强化工艺都能引起残余应力。 4.当M比较小时，构件仅仅在M作用平面内弯曲，当M增大到某一值时，突然发生侧向弯曲，同时有扭转发生，结构丧失继续承载的能力，这种现象称为整体失稳。 二 1.钢结构厂房、仓库、超市、体育场馆、大型展厅、收费站、楼房加层、多层钢结构办公楼房、多高层钢结构建筑等。 2.焊缝质量分为三个等级。三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检查，其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求；二级质量检查除对外观进行检查并达到二级质量合格标准外，还需用超声波或射线探伤20％焊缝，达到B级检验Ⅲ级合格要求；一级质量检查除外观进行检查并符合一级合格标准外，还需用超声波或射线对焊缝100％探伤，达到B级检验Ⅱ级合格要求。 3.普通螺栓连接中的抗剪螺栓连接是依靠螺栓抗剪和孔壁承压来传递外力。当受剪螺栓连接在达到极限承载力时，可能出现五种破坏形式，即螺栓被剪断、孔壁被挤压坏、构件被拉断、构件端部被剪坏和螺栓弯曲破坏。高强螺栓连接中的抗剪螺栓连接时，通过拧紧螺帽使螺杆产生预拉力，同时也使被连接件接触面相互压紧而产生相应的摩擦力，依靠摩擦力来传递外力。它是以摩擦力刚被克服，构件开始产生滑移作为承载能力的极限状态。 4. 钢梁在弯矩较小时，梁的侧向保持平直而无侧向变形；即使受到偶然的侧向干扰力，其侧向变形也只是在一定的限度内，并随着干扰力的除去而消失。但当弯矩增加使受压翼缘的弯曲压应力达到某一数值时，钢梁在偶然的侧向干扰力作用下会突然离开最大刚度平面向侧向弯曲，并同时伴随着扭转。这时即使除去侧向干扰力，侧向弯扭变形也不再消失，如弯矩再稍许增大，则侧向弯扭变形迅速增大，产生弯扭屈曲，梁失去继续承受荷载的能力，这种现象称为钢梁丧失整体稳定。影响钢梁整体稳定的主要因素有：荷载类型、荷载作用点位置、梁的截面形式、侧向支承点的位置和距离、梁端支承条件。提高钢梁整体稳定性的有效措施是加强受压翼缘、增加侧向支承点，提高侧向抗弯刚度，提高抗扭刚度，增加支座约束，降低荷载位置。 三 1.
1．体现钢材塑性性能的指标是（ ） A ．屈服点 B. 强屈比 C. 延伸率 D. 抗拉强度 2．在结构设计中，失效概率p f 与可靠指标β的关系为 ( )。 A ．p f 越大，β越大，结构可靠性越差 B ．p f 越大，β越小，结构可靠性越差 C ．p f 越大，β越小，结构越可靠 D ．p f 越大，β越大，结构越可靠 3．对于受弯构件的正常使用极限状态是通过控制 ( )来保证的。 A ．稳定承载力 B ．挠跨比 C ．静力强度 D ．动力强度 4. 钢框架柱的计算长度与下列哪个因素无关（ ） A.框架在荷载作用下侧移的大小 B.框架柱与基础的连接情况 C.荷载的大小 D. 框架梁柱线刚度比的大小 5. 格构式轴压构件绕虚轴的稳定计算采用了大于x λ的换算长细比ox λ是考虑（ ） A 格构构件的整体稳定承载力高于同截面的实腹构件 B 考虑强度降低的影响 C 考虑单肢失稳对构件承载力的影响 D 考虑剪切变形的影响 6. 摩擦型高强度螺栓连接与承压型高强度螺栓连接（ ） A 没有本质差别 B 施工方法不同 C 承载力计算方法不同 D 材料不同 7．为保证格构式构件单肢的稳定承载力，应（ ）。 A 控制肢间距 B 控制截面换算长细比 C 控制单肢长细比 D 控制构件计算长度 8．梁的纵向加劲肋应布置在（ ）。 A 靠近上翼缘 B 靠近下翼缘 C 靠近受压翼缘 D 靠近受拉翼缘 9．同类钢种的钢板，厚度越大（ ） A. 强度越低 B. 塑性越好 C. 韧性越好 D. 内部构造缺陷越少 10. 在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外，还需（ ）指标。 A. 低温屈服强度 B. 低温抗拉强度 C. 低温冲击韧性 D . 疲劳强度 11. 钢材脆性破坏同构件（ ）无关。 A 应力集中 B 低温影响 C 残余应力 D 弹性模量 12．焊接残余应力不影响构件的（ ） A ．整体稳定 B ．静力强度 C ．刚度 D ．局部稳定 13．摩擦型连接的高强度螺栓在杆轴方向受拉时，承载力（ ） A ．与摩擦面的处理方法有关 B ．与摩擦面的数量有关 C ．与螺栓直径有关 D ．与螺栓的性能等级无关 14．直角角焊缝的焊脚尺寸应满足1min 5.1t h f ≥及2max 2.1t h f ?≤，则1t 、2t 分别为（ ）的厚度。 A ．1t 为厚焊件，2t 为薄焊件 B ．1t 为薄焊件，2t 为厚焊件 C ．1t 、2t 皆为厚焊件 D ．1t 、2t 皆为薄焊件 15.理想轴心受压构件失稳时，只发生弯曲变形，杆件的截面只绕一个主轴旋转，杆的纵轴由直线变为曲线，这时发生的是（ ）。 A ．扭转屈曲 B ．弯扭屈曲 C ．侧扭屈曲 D ．弯曲屈曲
钢结构住宅建筑设计探讨吴啟东 发表时间：2019-07-24T11:30:51.380Z 来源：《防护工程》2019年8期作者：吴啟东[导读] 本文对上述问题进行了分析,并对住宅平面进行了研究,推出几种适合钢结构体系的住宅单体平面。 广东天元建筑设计有限公司 528237 摘要：钢结构住宅的建筑设计是钢结构住宅设计的重要组成部分,钢结构住宅除了要将钢结构建筑的特点体现出来之外,同时又要满足多样化的住宅功能需求，使人们对多样化住宅功能的需求得到满足，故设计人员应该着力解决钢结构结构体系和住宅房型功能需求之间的冲突，同时还应与住宅建筑设计相结合，基于此，本文对钢结构住宅建筑设计进行了分析和介绍，着力解决住宅房型功能需求与钢结构结构体系的矛盾,并结合住宅建筑设计,采用标准化、模数化的方式对连接部件和结构构件进行设计。本文对上述问题进行了分析,并对住宅平面进行了研究,推出几种适合钢结构体系的住宅单体平面。 关键词：钢结构；住宅；建筑设计；标准化;模数化 前言：在我国住宅建筑工程高速发展的今天，有越来越多的住宅工程开始采用钢结构体系，整个住宅建筑工程的质量在很大程度上受到了设计质量的影响，因此在住宅工程设计中钢结构住宅建筑设计具有十分重要的地位，正因为如此住宅建筑设计人员开始重视钢结构的设计工作并全面的提升住宅建筑工程的整体质量。钢结构住宅跟传统的砌筑式住宅不同,具有自重轻、强度高、抗震性能好、施工快等优点,钢构件以工厂加工为主,易实现标准化、模数化、系列化,同时,其结构体系及维护体系也有别于传统的住宅同时也是钢结构住宅的建筑设计是钢结构住宅设计的重要组成部分。因此杜宇钢结构住宅,需要针对钢结构建筑的特点,在建筑设计方面进行研究,并对一些特殊问题进行深入探讨。 1钢结构住宅建筑的优势 (1)便于功能区间的合理布置钢结构住宅本身具有较强的钢材强度，因此在布置的时候可以采用大开间柱的方式，灵活地分割建筑平面，通过其非承重墙体可以对室内空间进行灵活分割，从而实现开放式住宅。同时，由于钢结构具有连接简单的优势，因此可以将跃层或错层结构更好地应用在垂直平面内。在结构布置条件相同的情况下，通过改造可以根据需要改成2室2厅2卫或者2室2厅1卫两种形式。 (2)具有较高的抗震性能和承载强度在荷载相同的情况下，采用钢结构具有最小的截面；在截面相同的情况下，采用钢结构具有最大的承载力。因为钢结构本身具有较轻的重量，4层砖混结构的重量相当于6层轻钢住宅的重量，所以地震对钢结构的影响作用比较小。 (3)具有较短的设计制造周期通过对专业化结构分析软件和计算机的运用，钢结构住宅建筑设计中能够极大地缩短设计周期，而且还可以很方便地进行设计修改和调整。由于可以实现工厂预制和现场安装，因此设计人员在工作室完成钢结构住宅的设计工作之后，工厂的生产线就可以将后续的产品制作完成，因此其可以有效的缩短项目建设周期[1]。 (4)钢结构重量轻、强度高。从国内外震害调查结果看,钢结构住宅建筑倒塌数量最少。钢结构构件、墙板及有关部品在工厂制作,减少现场工作量,缩短施工工期,钢结构住宅在工地的施工实质上是工厂产品的组装和集成,再补充少量无法在工厂进行的工序项目,符合产业化的要求。钢材可以回收,建造和拆除时对环境污染较少。符合推进住宅产业化,发展节能省地型住宅的国家政钢结构工厂制作质量可靠,尺寸精确,安装方便,易与相关部品配合。 2存在的主要问题 (1)钢结构住宅的研发投入不够如对钢结构住宅防火、防腐性能研究及施工集成的研究还不系统配套。当前要集中力量解决多层(4～6层)、小高层(11～12层)、高层(12层以上)与钢结构住宅配套使用的外墙板性能、生产、施工和价格的难题。 (2)缺乏政策的配套和支持,缺乏系统合理的协调与分工,使产业总体发展不协调没有制订废物处理、有效利用资源、建筑材料回收等政策法律。建筑业应对砂石开采应有严格政策和措施、对水泥工业的发展、对水的利用等应有总量控制。应建立“钢结构住宅产业体系技术开发补助金制度”、“钢结构住宅产业化基金”、对钢结构住宅试点工程应给予补贴,对钢结构住宅也应制订专门的经济技术考核指标等。 (3)钢结构住宅数量少钢结构住宅在住宅建筑中的比例不足1%,虽有部分房地产开发商也开始研究钢结构住宅,但广大住宅开发商还未投入钢结构住宅中来,成本高、防火、防锈问题,影响他们的积极性。没有从钢结构住宅综合效益和“终生成本”来考虑也是原因之一。 (4)住宅单元的标准化设计与建筑空间造型多样化的矛盾按照钢结构特点,在钢框架范围内可按照使用需求对内部空间进行分割,但对钢结构的外部维护结构的处理,由于受到钢框架结构的限制而无法象传统住宅一样有较大的选择余地。钢结构住宅单元或套型模块设计要综合考虑柱、梁、楼板、外墙板、屋面板和隔墙板及设备、管线的优化选型,但不能因此完全简单划一,要尽量避免钢结构带来的建筑平、立面单调呆板,创造形式丰富多样的钢结构住宅造型。 3提高钢结构住宅设计的建议 (1)建筑设备要考虑钢结构住宅的特点,各种管线和设备是住户一进门首先遇到的问题。要选用和开发适合钢结构住宅的各项设备,选用先进的技术和设备用于钢结构住宅。 (2)钢结构设计要做到安全合理。选择合理结构体系、可靠方便的节点构造、尽量减少构件规格品种;现场焊接工作量较少、为构件制作、运输、吊装创造条件。 (3)钢结构住宅建筑要以建筑设计为主导,其他专业紧密互动配合。改变目前仅有结构工程师的积极性,而没有建筑师声音。钢结构住宅建筑除要遵循住宅建筑设计一般原则外,还要注重解决:如何发挥钢结构的优势?梁跨度可增大、开间更灵活、为住户创造更大的空间和面积;如何避免钢结构带来的建筑平、立面单调呆板的问题。目前在钢结构住宅设计中建筑师的智慧和积极性发挥不够。要发挥建筑师与结构、水、电、设备等专业协调能力,如解决钢结构住宅建筑防火、防腐蚀问题,做到成本增加不多而效果较好。 (4)从试点工程和国外的经验看,要发展钢结构住宅体系,宜釆用研究开发、设计制造、施工维修、管理一条龙的模式。以企业为核心,院校、设计、研究单位发挥各自优势,相互配合解决关键技术和产品的研发生产,组成专业的钢结构房屋开发公司或房地产开发公司来实施。如莱钢建设集团公司、北京赛博思金属结构工程有限责任公司、天津市建委、北新建材集团、杭萧钢构、浙江宝业集团等公司的做法。各企业要找到钢结构住宅突破口,长远规划,分步实施,以取得较好的经济效益。
1 《建筑钢结构设计》复习提纲《钢结构设计原理》 第九章单层厂房钢结构 1、重、中型工业厂房支撑系统有哪些(P305、317) 各有什么作用 答⑴柱间支撑分为上柱层支撑和下柱层支撑★吊车梁和辅助桁架作为撑杆是柱间支撑的组成 部分承担并传递单层厂房钢结构纵向水平力。 柱间支撑作用①组成坚强的纵向构架保证单层厂房钢结构的纵向刚度 ②承受单层厂房钢结构端部山墙的风荷载、吊车纵向水平荷载及温度应力等在地震区尚应承受纵向 地震作用并将这些力和作用传至基础 ③可作为框架柱在框架平面外的支点减少柱在框架平面外的计算长度 ⑵屋盖支撑由上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、系杆组成 屋盖支撑作用①保证屋盖形成空间几何不变结构体系增大其空间刚度 ②承受屋盖各种纵向、横向水平荷载如风荷载、吊车制动力、地震力等并将其传至屋架支座 ③为上、下弦杆提供侧向支撑点减小弦杆在屋架平面外的计算长度提高其侧向刚度和稳定性 ④保证屋盖结构安装时的便利和稳定 2、屋盖支撑系统应如何布置可能考作图题 答参考书P313-315 及图9.4.3 3、檩条有哪些结构型式是什么受力构件需要验算哪些项目P317319 答结构形式实腹式和桁架式檩条通常是双向弯曲构件需要验算强度、整体稳定、刚度。
4、设置檩条拉条有何作用如何设置檩条拉条 答作用为了减小檩条沿屋面方向的弯曲变形减小My以及增加抗扭刚度设置檩条拉条以减小该方 向的檩条跨度课件 如何设置当檩条的跨度4~6 m时宜设置一道拉条当檩条的跨度为6m以上时应布置两道拉条。屋 架两坡面的脊檩须在拉条连接处相互联系或设斜拉条和撑杆。Z形薄壁型钢檩条还须在檐口处设斜拉条 和撑杆。当檐口处有圈梁或承重天沟时可只设直拉条并与其连接。 5、压型钢板根据波高的不同有哪些型式分别可应用于哪些方面(P323) 答高波板波高>75mm适用于作屋面板 中波板波高50~75mm适用于作楼面板及中小跨度的屋面板 低波板波高<50mm适用于作墙面板 6、普通钢桁架按其外形可分为哪些形式(P326),梯形屋架有哪些腹杆体系(P327) 答普通桁架按其外形可分为三角形、梯形及平行弦三种。 梯形桁架的腹杆体系有人字式、再分式。 7、在进行梯形屋架设计时为什么要考虑半跨荷载作用 答梯形屋架中部某些斜杆可能在全跨荷载时受拉而半跨荷载时受压由拉杆变为压杆为不利受力情况 之一。 8、屋架中汇交于节点的拉杆数越多拉杆的线刚度和所受的拉力越大时则产生的约束作用越大压 杆在节点处的嵌固程度越大压杆的计算长度越小根据这个原则桁架杆件计算长度如何确 定?(P331-332) 此题答案仅供参考 答⑴桁架平面内弦杆、支座斜杆、支座竖杆---杆端所连拉杆少本身刚度大则0xl l
钢结构设计常用规范 基础规范：确定结构的安全等级（γ0）、结构的使用寿命(γL)、抗震设防类别（确定结构抗震等级及地震作用效应调整、抗震构造措施的依据），是所有钢结构设计都必须使用的规范。 1、《工程结构可靠性设计统一标准》 GB50153-2008 各类工程结构：建筑、铁路、公路、港口、水利水电等，设计基本原则、基本要求和基本方法。 2、《建筑结构可靠度设计统一标准》GB50068-2001 各类材料的建筑结构可靠度设计的基本原则和方法 3、《建筑工程抗震设防分类标准》 特殊设防类（甲类）、重点设防类（乙类）、标准设防类（丙类）及适度设防类（丁类）...........................................................矚慫润厲钐瘗睞枥庑赖。 4、《建筑结构荷载规范》GB 50009-2012 5、《建筑抗震设计规范》GB 50011-2010（2016年版） 6、《钢结构设计规范》GB 50017-2003 7、《钢结构钢材选用与检验技术规程》CECS 300:2011 ......................................................聞創沟燴鐺險爱氇谴净。 结构体系 8、《装配式钢结构建筑技术标准》GB/T 51232-2016 9、《门式刚架轻型房屋钢结构技术规范》GB51022-2015
10、《空间网格结构设计规程》JGJ 7-2010 11、《高层民用建筑钢结构技术规程》JGJ 99-2015 12、《钢管混凝土结构技术规范》（GB 50936-2014） 13、《组合结构设计规范》JGJ 138-2016（型钢混凝土） 14、《交错桁架钢结构设计规程》JGJ/T 329-2015 15、《拱形钢结构技术规程》JGJ/T 249-2011 16、《低层冷弯薄壁型钢房屋建筑技术规程》JGJ 227-2011 17、《轻钢轻混凝土结构技术规程》JGJ 383-2016 18、《钢结构住宅设计规范》CECS 261：2009 19、《轻型钢结构住宅技术规程》JGJ 209-2010 20、《高耸结构设计规范》GB50135-2006 21、《钢结构单管通信塔技术规程》CECS 236:2008 22、.《预应力钢结构技术规程》CECS 212:2006 .......................................................残骛楼諍锩瀨濟溆塹籟。 构件 23、《冷弯薄壁型钢结构技术规范》GB50009-2012 24、《波纹腹板钢结构技术规程》CECS 291:2011 25、《波浪腹板钢结构应用技术规程》CECS 290:2011 ........................................................酽锕极額閉镇桧猪訣锥。 钢结构材料 26、《碳素结构钢》GB/T 700-2006
钢结构规范培训考试试卷（A 卷） A ：95%， 8 B ：85%， 4 C ：85%， 2 D ：100%，4 8.节点板需要接宽时，接料焊缝应距其他焊缝、节点板圆弧起点、高强螺栓拼接板边缘部位（ ）m m 以上；节点板应避免纵、横向同时接料。 A ：80 B ：95 C ：60 D ：100 9.数控切割后边缘不进行机加工的零件，切割面垂直度应（ ），且不大于（ ）。 注意事项：1．答卷前将装订线左边的项目填写清楚。 2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。 A. ≤0.05t 2.0mm B. ≤0. 1t 2.0mm C. ≤0.01t 1.0mm D. ≤0.05t 1.0mm 3．本份试卷共 五 道大题，满分 100 分，考试时间 120 分钟。 10.组成部件或构件的最小单元为（ ） A 部件 B 零件 C 构件 D 单元件 11.高强螺桂连接副终拧后，螺拴丝扣外露为( )扣，其中允许有 l 0％的螺枪丝扣外露 1 扣 或 4 扣． 一、单选题（共 25 小题，每小题 1 分，共 25 分）： A.1—2 扣 B ．2—3 扣 c 3—4 扣 D 、4—5 扣 1.坡口底层焊道采用焊条手工电弧焊时宜使用不大于 Φ4mm 的焊条施焊，底层根部焊道的最 小尺寸应适宜，但最大厚度不应超过（ ）mm 。 A 2 B 4 C 6 D 8 2.定位焊应距设计焊缝端部（ ）以上，其长度为（ ）；定位焊缝的焊脚尺寸不得大于设 12.高强螺栓大六角螺栓连接副终拧完成( )时问内应进行终拧扭矩检查. A.1—4h B ．2—1 2h C 、4—24h D 、l ～4 8h 13.焊接变形的控制主要目的是保证构件或结构要求的尺寸，但有时焊接变形控制的同时会使 焊接应力和裂纹倾向随之增大，如（ ）即是如此。 计焊脚尺寸的 1/2。 A. 采用对称坡口 B. 反变形法 C.刚性固定法 D.对称焊接顺序 A. 50mm 50~100mm B.30mm 50~100mm C. 30mm 30~50mm D.50mm 100~150mm 3.焊缝返修时，焊接裂纹的清除长度应由裂纹端各外延（ ）mm 。 A. 80 B. 100 C. 50 D.30 4.制作螺栓孔应成正圆柱形，孔壁表面粗糙度 Ra 不得大于（ ）。 A. 20μm B. 25μm C. 30μm D. 35μm 5.当钢桁梁安装在混凝土柱上时，其支座中心对定位轴线的偏差不应大于（ ）。 14.分项工程检验批合格质量标准应符合：主控项目必须符合 GB5 0 2 0 5 合格质量标准的露 求．一般项目其检验结果应有（ )及以上的捡查点符台 GB5 0 205 合格质量标准的要求， 且最大值不应超过其允许偏差值的( )倍。 A ．8 0％：1 .4 B ，6 0％：1 .2 C 、8 0％：1 .2 D ．60％．1 .2 15.当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的 （ ）。 A 、1/4 B 、1/3 C 、1/2 D 、1/5 16.钢桥出厂后，喷铝涂层的保质期应为（ ）。 A ：20mm B ：30mm A. 半年 B. 一年 C. 二年 D.10 个月 C ：10mm D ：50mm 6、钢板接料必须在杆件组装前完成，盖、腹板接料长度不宜小于（ ），宽度不得小于 （ ），横向接料焊缝轴线中心线不宜小于（ ）。 A. 1500mm 200mm 150mm B. 1000mm 200mm 100mm C. 1200mm 150mm 100mm D. 1000mm 300mm 150mm 7.钢结构涂装时的相对湿度不应大于（ ），涂装时构件表面不应有结露，涂装后（ ）小 时内应保护免受雨淋。 17.需做产品试板检验时，应在焊缝端部连接试板，试板材料、材质、厚度、轧制方向及坡口 应与所焊对接板材相同。其长度应大于（ ），宽度每侧不得小于（ ） A 、400mm ，200mm B 、400mm ，150mm C 、600mm ，200mm D 、600mm ，150mm 18.高强螺栓应自由穿入螺栓孔。高强螺栓孔不应采用气割扩孔，扩孔数量应征得设计同意， 扩孔后 ude 孔径不应超过（ ）d （d 为螺栓孔径）。 A. 1.0 B.1.2 C.0.5 D.1.5 题号 一 二 三 四 五 六 合计 统分人 得分 考场 准考证号 准考证号 姓名 单位 装 订 线
