DL-4D 4路前后沿调光模块使用说明
一、功能介绍
控制4路灯光的调光
单路功率最大支持1000W （LED<500W），能够满足市面绝大多数灯光回路的要求
模块支持前沿调光和后延调光，一款模块更多控制可能
模块支持最小开启电压设置，能够有效解决部分灯光在低电压时闪烁的问题 模块支持手动按键，可以手动控制每个回路
能够与ELAN，Control4，Crestron等主流控制系统实现双向控制和反馈
使用手动按键控制回路时，ELAN主机也可以同步显示回路状态
外壳采用高品质阻燃PVC材料，完全符合国家阻燃标准
采用标准DIN导轨安装方式，安装便捷
一旦模块出现问题，新模块要设置ID和工作方式（前沿/后沿）即可工作，无需进行其他编程设置

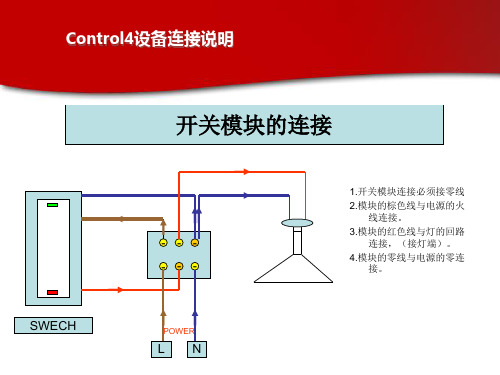

二、模块连接接口说明
三、模块按键说明
1-O/SET：短按，对第一路输出进行开启的控制；长按，模块进入ID设置模式
1-C：短按，对第一路输出进行关闭的控制；
2-O/+：短按，对第二路输出进行开启的控制；在设置模式下，按下后ID会增加一位；长按，模块进入前沿调光或后延调光设置模式，数码管第一位显示4，第二位不显示，三四位闪烁，此时可以通过“2-O/+”和“3-O/-”按钮调整三四位数字，，三四位显示00表示后延调光，显示01表示前沿调光，最后按最后按“4-O/OK”按钮保存退出。
2-C：短按，对第二路输出进行关闭的控制；长按，模块进入调光时间设置模式，数码管第一位显示1，第二位不显示，三四位闪烁，此时可以通过“2-O/+”
和“3-O/-”按钮调整三四位数字，调光时间 = 三四位数字*2.5秒，最后按最后按“4-O/OK”按钮保存退出。（调光时间最小为2.5秒）
3-O/-：短按，对第三路输出进行开启的控制；在设置模式下，按下后ID会减少一位
3-C：短按，对第三路输出进行关闭的控制；长按，模块进入反馈状态设置模式，数码管第一位显示2，第二位不显示，三四位闪烁，此时可以通过“2-O/+”
和“3-O/-”按钮调整三四位数字，三四位显示00表示不主动发送反馈代码，显示01表示主动发送反馈代码，最后按“4-O/OK”按钮保存退出。
4-O/OK：短按，对第四路输出进行开启的控制；在设置模式下，按下后保存设置结果；
4-C：短按，对第四路输出进行关闭的控制；长按，模块进入最小开启电压设置模式，数码管第一位显示3，第二位不显示，三四位闪烁，此时可以通过“2-O/+”和“3-O/-”按钮调整三四位数字，可设范围00~96，00表示最小开启电压为0V，大多数驱动建议设置值为24较为合理，最后按“4-O/OK”
按钮保存退出。
四、模块参数
输入电压：AC 220V
总线耗电：8W
通讯端口：DL-BUS 4芯总线*1；RJ45*1；USB*1
控制端口：4路调光控制
输出功率：单路功率 1000W（LED<500W）；总功率1000W （LED<500W）
外形尺寸：90×157×60（高×宽×深，单位：mm）
安装方式：标准导轨安装
产品重量：0.4Kg
