微带天线设计
天线大体可分为线天线和口径天线两类。 移动通信用的VHF 、UHF 天线，大多是以对称振
子为基础而发展的各种型式的线天线，卫星地面站接收卫星信号大多用抛物面天线（口径
天线）。
天线的特征与天线的形状、大小及构成材料有关。天线的大小一般以天线发射或接收电磁波的波长l 来计量。因为工作于波长l = 2m 的长为1m 的偶极子天线的辐射特性与工作于波长l = 2cm 的长为1cm 的偶极子天线是相同的。 与天线方向性有关参数：方向性函数或方向图 离开天线一定距离处，描述天线辐射的电磁场强度在空间的相对分布的数学表达式，称为天线的方向性函数； 把方向性函数用图形表示出来，就是方向图。 最大辐射波束通常称为方向图的主瓣。主瓣旁边的几个小的波束叫旁瓣。 为了方便对各种天线的方向图进行比较，就需要规定一些表示方向图特性的参数，这些参数有：
1．天线增益G （或方向性GD ）、波束宽度（或主瓣宽度）、旁瓣电平等。
2．天线效率
3．极化特性
4．频带宽度
5．输入阻抗
天线增益是在波阵面某一给定方向天线辐射强度的量度。它是被研究天线在最大辐射方向的辐射强度与被研究天线具有同等输入功率的各向同性天线在同一点所产生的最大辐射强度之比。
天线方向性GD与天线增益G类似但与天线增益定义略有不同。
因为天线总有损耗，天线辐射功率比馈入功率总要小一些，所以天线增益总要比天线方向性小一些。
理想天线能把全部馈入天线的功率限制在某一立体角ΩB内辐射出去，且在ΩB立体角内均匀分布。这种情况下天线增益与天线方向性相等。
理想的天线辐射波束立体角ΩB及波束宽度θB
实际天线的辐射功率有时并不限制在一个波束中，在一个波束内也非均匀分布。在波束中心辐射强度最大，偏离波束中心，辐射强度减小。辐射强度减小到3db时的立体角即定义为ΩB。波束宽度θB与立体角ΩB关系为
旁瓣电平
旁瓣电平是指主瓣最近且电平最高的。第一旁瓣电平，一般以分贝表示。方向图的旁瓣区一般是不需要辐射的区域，其电平应尽可能的低。
天线效率ηA定义为：
式中，Pi为输入功率；P1为欧姆损耗；PΣ为辐射功率。
天线的辐射电阻RΣ用来度量天线辐射功率的能力，它是一个虚拟的量，定义如下：设有一个电阻RΣ，当通过它的电流等于天线上的最大电流时，其损耗的功率就等于辐射功率。显然，辐射电阻越大，天线的辐射能力越强。由上述定义得辐射电阻与辐射功率的关系为
即辐射电阻为
仿照引入辐射电阻的办法，损耗电阻R1为
将上述两式代入效率公式，得天线效率为
可见，要提高天线效率，应尽可能提高RΣ，降低R1。
极化特性是指天线在最大辐射方向上电场矢量的方向随时间变化的规律。按天线所辐射的电场的极化形式，可
将天线分为线极化天线、圆极化天线和椭圆极化天线。线极化又可分为水平极化和垂直极化；圆极化和椭圆极化都可分为左旋和右旋。
输入阻抗与电压驻波比：天线的输入阻抗等于传输线的特性阻抗，才能使天线获得最大功率。当天线工作频率偏离设计频率时，天线与传输线的匹配变坏，致使传输线上电压驻波比增大，天线效率降低。因此在实际应用中，还引入电压驻波比参数，并且驻波比不能大于某一规定值。
天线的电参数都与频率有关，当工作频率偏离设计频率时，往往要引起天线参数的变化。当工作频率变化时，天线的有关电参数不应超出规定的范围，这一频率范围称为频带宽度，简称为天线的带宽。
多数天线具有互易性，即天线在发射模式和接收模式具有相同的方向性。如果一给定天线工作在发射模式，A 方向辐射电磁波的能力比B方向强100倍，那末该天线工作于接收模式时，接收A方向辐射来的电磁波灵敏度比B方向也强100倍。
如果所观测点离开波源很远、很远，波源可近似为点源。从点源辐射的波其波阵面是球面。因为观测点离开点源很远很远，在观察者所在的局部区域，其波阵面可近似为平面，当作平面波处理。符合这一条件的场通常称为远区场。
在天线很多应用场合，远区场的假设都是成立的。远区场假设为我们分析研究天线辐射的场带来很大方便。这里所谓很远很远都是以波长来计量的。
同常规的微波天线相比，微带天线具有一些优点。因而，在大约从100MHz到50GHz的宽频带上获得了大量的应用。与通常的微波天线相比，微带天线的一些主要优点是：
o重量轻、体积小、剖面薄的平面结构，可以做成共形天线；
o制造成本低，易于大量生产；
o可以做得很薄，因此，不扰动装载的宇宙飞船的空气动力学性能；
o无需作大的变动，天线就能很容易地装在导弹、火箭和卫星上；
o天线的散射截面较小；
o稍稍改变馈电位置就可以获得线极化和圆极化（左旋和右旋）；
o比较容易制成双频率工作的天线；
o不需要背腔；
o微带天线适合于组合式设计（固体器件，如振荡器、放大器、可变衰减器、开关、调制器、混频器、移相器等可以直接加到天线基片上）；
o馈线和匹配网络可以和天线结构同时制作。
但是，与通常的微波天线相比，微带天线也有一些缺点：
o频带窄；
o有损耗，因而增益较低；
o大多数微带天线只向半空间辐射；
o最大增益实际上受限制（约为20dB）；
o馈线与辐射元之间的隔离差；
o端射性能差；
o可能存在表面波；
o功率容量较低。
但是有一些办法可以减小某些缺点。例如，只要在设计和制造过程中特别注意就可抑制或消除表面波。
在许多实际设计中，微带天线的优点远远超过它的缺点。在一些显要的系统中已经应用微带天线的有：
–移动通信；
–卫星通讯；
–多普勒及其它雷达；
–无线电测高计；
–指挥和控制系统；
–导弹遥测；
–武器信管；
–便携装置；
–环境检测仪表和遥感；
–复杂天线中的馈电单元；
–卫星导航接收机；
–生物医学辐射器。
这些绝没有列全，随着对微带天线应用可能性认识的提高，微带天线的应用场合将继续增多。
微微带天线可以分为三种基本类型：微带贴片天线、微带行波天线和微带缝隙天线。
微带贴片天线
微带贴片天线（MPA）是由介质基片、在基片一面上有任意平面几何形状的导电贴片和基片另一面上的地板所构成。实际上，能计算其辐射特性的贴片图形是有限的。
图3-3 实际使用的各种微带天线图形
图3-4 微带天线其它可能的几何图形
微带行波天线（MTA）是由基片、在基片一面上的链形周期结构或普通的长TEM波传输线（也维持一个TE模）和基片另一面上的地板组成。TEM波传输线的末端接匹配负载，当天线上维持行波时，可从天线结构设计上使主波束位于从边射到端射的任意方向
图3-5 微带行波天线
微带缝隙天线由微带馈线和开在地板上的缝隙组成。缝隙可以是矩形（宽的或窄的），圆形或环形。
图3-6 微带缝隙天线
大多数微带天线只在介质基片的一面上有辐射单元，因此，可以用微带天线或同轴线馈电。
因为天线输入阻抗不等于通常的50 传输线阻抗，所以需要匹配。匹配可由适当选择馈电的位置来做到。但是，馈电的位置也影响辐射特性。
图3-7 微带线馈电的天线图3-9 同轴馈电的微带天线
中心微带馈电和偏心微带馈电。馈电点的位置也决定激励那种模式。
当天线元的尺寸确定以后，可按下法进行匹配：先将中心馈电天线的贴片同50 的馈线一起光刻，测量输入阻抗并设计出匹配变阻器；再在天线元与馈线之间接入该匹配变阻器，重新做成天线。另外，如果天线的几何图形只维持主模，则微带馈线可偏向一边以得到良好的匹配。
特定的天线模可用许多方法激励。如果场沿矩形贴片的宽度变化，则当馈线沿宽度移动时，输入阻抗随之而变，从而提供了一种阻抗匹配的简单办法。馈电位置的改变，使得馈线和天线之间的耦合改变，因而使谐振频率产生一个小的漂移，而辐射方向图仍然保持不变。不过，稍加改变贴片尺寸或者天线尺寸，可补偿谐振频率的漂移。
对于微带馈电，用惠更斯原理可以把馈源模拟为贴在磁壁上沿z方向的电流带。在薄的微带线中，除了馈线的极邻近区域外，在贴片边界上的任何地方，这个电流都很小。在理想的情况下，可假定馈源是一个恒定电流的均匀电流带，如图3-8所示。边缘效应要求电流带的宽度等于馈线的有效宽度，馈线对微带天线输入阻抗的影响表现为增加了一个感抗分量，此感抗可以由电流带的尺寸来计算。
各种同轴激励示于图3-。在所有的情况中，同轴插座安装在印制电路板的背面，而同轴线内导体接在天线导体上。对指定的模，同轴插座的位置可由经验去找，以便产生最好的匹配。使用N型同轴插座的典型微带天线示于图3-9中。
根据惠更斯原理，同轴馈电可以用一个由底面流向顶面的电流圆柱带来模拟。这个电流在地板上被环状磁流带圈起来，同轴线在地板上的开口则用电壁闭合。如果忽略磁流的贡献，并假定电流在圆柱上是均匀的，则可进一步简化。简化到最理想的情况是，取出电流圆柱，用一电流带代替，类似微带馈电的情况。该带可认为是圆柱的中心轴，沿宽度方向铺开并具有等效宽度的均匀电流带，对于给定的馈电点和场模式，等效宽度可以根据计算与测量所得的阻抗轨迹一致性经验地确定。一旦这个参数确定了，它就可以用在除馈电点在贴片边缘上以外的任何馈电位置和任何频率。当馈电点在贴片边缘上时，可以认为，在贴片边缘上的边缘场使等效馈电宽度不同于它在天线内部时的值。在矩形天线中，等效宽度为同轴馈线内径的五倍时，可给出良好的结果。
第26卷第5期 齐 齐 哈 尔 大 学 学 报 Vol.26,No.5 2010年9月 Journal of Qiqihar University Sep.,2010 基于HFSS 的4×24微带阵列天线的研究与设计 惠鹏飞，夏颖，周喜权，陶佰睿，苗凤娟 （齐齐哈尔大学 通信与电子工程学院，黑龙江 齐齐哈尔 161006） 摘要：微带阵列天线的馈电方式有微带线馈电和同轴馈电两种方式，本文利用HFSS软件对微带阵列天线进行了研 究，分析了两种馈电方式的传输损耗及其对天线方向图的影响，利用模块化的设计方法实现了一种基于同轴线馈 电结构的多元矩形微带阵列天线。在HFSS仿真设计环境里对天线进行了物理建模，该微带阵列天线的方向图特性 良好，工程上实现比较方便。 关键词：微带阵列天线；模块化设计；HFSS 仿真；物理建模；方向图 中图分类号：TN820.1 文献标识码：A 文章编号：1007-984X(2010)05-0009-04 随着无线电技术的发展，微带天线在许多领域得到了越来越广泛的应用，主要应用场合包括：卫星通信、多普勒雷达及其它制式雷达、导弹遥测系统、复杂天线中的馈电单元等[1] 。微带天线通常采用天线阵列的形式，由馈电网络控制对天线子阵的激励幅度和相位，以获得高增益、强方向性等特点。 微带阵列天线的馈电方式主要有微带线馈电和同轴线馈电方式两种。利用微带线馈电时，馈线与微带贴片是共面的，因此可以方便地光刻，但缺点是损耗较大，在高效率的天馈系统里的应用受到较大限制[2]。本文首先对微带馈电网络产生的损耗进行了详细分析，利用HFSS 软件设计了2×4结构的微带子阵，采用同轴馈电的方式，利用模块化设计方法和方向图叠加原理最终实现了4×24矩形微带阵列天线，仿真设计结果表明，该大型矩形微带阵列天线的各项指标参数良好，设计思想得到了很好的验证。 1 微带阵列及馈电网络损耗分析 1.1 微带阵列理论 微带天线单元的增益较小，一般单个贴片单元的辐射增益只有6～8 dB，为了实现远距离传输和获得更大的增益，尤其是对天线的方向性要求比较苛刻的场合，常采用由微带辐射单元组成的微带阵列天线，如果对增益要求较高，可采用大型微带阵列天线结构[3]。 首先分析平面微带阵列天线的激励电流与电场分布情况，无论是线天线还是面天线，其辐射源都是高频电流源，天线系统将高频电流源的能量转换成电磁波的形式发射出去，讨论电流源的辐射场是分析天线的基础。假设由若干相同的微带天线元组成的平面阵结构，建立三维坐标系分析阵列天线的场量分布情况。以阵列的中心为坐标原点，天线在x 轴方向和y 轴方向的单元编号分别用m 和n 表示。以原点天线单元为相位参考点，为了简化分析，假设阵列中各单元间互耦影响可以忽略不计，各单元激励电流为 j()e xs ys m n mn I ψψ?+，天线阵在远区的辐射总场(,)E θ?为 ()(,)(,)E f S θ?θ?θ??,= 式中，(,)f θ?为阵元的方向性函数，(,)S θ?为平面阵的阵方向性函数。平面阵因子是两个线阵因子的乘积，可以利用线阵方向性分析的结论来分析平面阵列的方向性。 1.2 馈电网络及损耗分析 天线只有承载高频电流才能有电磁波辐射，馈线指将高频交流电能从电路的某一段传送到另一段所用 的设备，对天线的馈电包括对单元天线的馈电和阵列天线的馈电两种形式。当利用传输线对阵列结构进行 收稿日期：2010-06-06 基金项目：齐齐哈尔市科技局工业攻关项目（GYGG-09011-2） 作者简介：惠鹏飞（1980-）,男，辽宁凌源人，讲师，硕士，主要从事雷达极化信息处理的研究，weibo505@https://www.doczj.com/doc/a61622749.html,。
微波技术与天线课程设计—— 角锥喇叭天线 ：吴爽 学号：1206030201
目录 一．角锥喇叭天线基础知识 (3) 1. 口径场 (3) 2. 辐射场 (4) 3.最佳角锥喇叭 (7) 4. 最佳角锥喇叭远场E 面和H面的主瓣宽度 (7) 二．角锥喇叭设计实例 (7) 1. 工作频率 (8) 2.选用作为激励喇叭的波导 (8) 3.确定喇叭的最佳尺寸 (8) 4.喇叭与波导的尺寸配合 (9) 5.天线的增益 (10) 6.方向图 (10)
一．角锥喇叭天线基础知识 角锥喇叭是对馈电的矩形波导在宽边和窄边均按一定角开而形成的，如下图所示。矩形波导尺寸为a×b，喇叭口径尺寸为D H×D E，其E面(yz 面)虚顶点到口径中点的距离为R ，H 面(xz 面)虚顶点到口径中点的距离为R E,H 面(xz 面)虚顶点到口径中点的距离为R H。 1. 口径场 角锥喇叭的电磁场，目前还未有严格的解析解结果，原因在于，角锥喇叭在x和y两个方向随喇叭的长度方向均是渐变而逐渐扩展的，因而要在一个正交坐标系下求得角锥喇叭的场的严格解析解是困难的。通常近似地认为，矩形角锥喇叭中的电磁场具有球面波特性，而且假设角锥喇叭口径面上的相位分布沿x和y两个方向均为平方律变化。
按此假设，可写出角锥喇叭的口径场为： η πβy X R y R x j H y E H e D x E E E H -==+-)2(022)cos( （1.1） 如果是尖顶角锥喇叭，则 R H ＝ R E ，可用作标准增益喇叭。若是楔形喇叭，则R H ≠R E 。由此口径面场分布计算的远场与实测的结果吻合的很好，说明了假设的口径场分析模型的正确性。 2. 辐射场 由角锥喇叭的口径场分布，仿照前面求 E 面和 H 面扇形喇叭远区辐射场的步骤，就可以求出角锥喇叭的远区辐射场表达式。由于计算过程较繁，这里直接给出结果。 ])cos 1([cos 2])cos 1([sin 200H E r j H E r j I I r e E j E I I r e E j E θ?λθ?λβ?βθ+=+=-- （2.1） 其中：
PBG结构的微带贴片天线设计 由于微带贴片天线具有体积小、重量轻、低剖面、易加工、共形等优点，所以在军事和民用方面都有着广泛的应用前景。众所周知，集成电路的基底是一些高介电常数材料，而微带贴片天线在低介电常数基底上才能获得最佳性能。位于高介电常数基底的贴片天线由于表面波的损耗辐射效率很低，并且频率带宽极窄，当应用的频率变高时这种情况更加突出，导致贴片天线的增益和效率下降，并且在阵列情况下还会有高的交叉极化电平和互耦电平。 为了实现微带贴片天线的集成化，同时避免昂贵的基底混合技术，就必须在高介电常数基底上实现高效率的贴片天线。近年来出现的新型光子晶体贴片天线能够较好地改善以高介电常数介质为基底的贴片天线的性能。光子晶体贴片天线是指基于光子晶体的贴片天线。所谓光子晶体，或称PBG材料，是指将高介电常数的介质周期性的放置所产生的一种人工电磁晶体，该电磁晶体的表面波波矢图在某一频率范围内出现一个频率禁带，简称禁带。通过在贴片天线中人为的引入光子晶体结构，并利用光子晶体的禁带效应，抑制沿基底传播的表面波，增加天线辐射到空间的电磁波，从而改善天线的性能。 本文所采用的高阻抗表面型PBG结构具有结构紧凑、带隙性能好、可以集成等优点，在天线的设计中得到了广泛的应用。 1 PBG天线设计 本文设计的矩形贴片天线，是中心频率为10 GHz的矩形微带天线(辐射元为矩形)，馈电方式选为中心侧馈。采用ROGER3010材料做为基板，厚度h=1．28 mm，相对介电常数=10．2。矩形贴片的尺寸为L×W。贴片单元的尺寸由经验公式计算可以得出： 利用ADS自带的计算传输线的软件LineCalc来计算传输线的宽度ω=0．162 mm。PBG材料的设计首先利用等效媒质模型得到初始的参数，更准确的参数则通过全波数值仿真获得。由于高阻抗表面PBG结构的周期大小远小于工作波长，适合用集总电路元件(电容、电感)组成的等效LC并联谐振电路来描述其电磁特性。像电路滤波器一样阻止沿表面传输的电流。如前所述，蘑菇型高阻抗表面相邻贴片间的电容效应(介质基片既起着支撑作用，又达到增强电容的效果)，与金属过孔的等效电感组成集中参数的并联谐振电路。这里有高阻面的设计公式： 式中：εr是介质的介电常数；t是高阻面的高度；g是周期间距；ω是单元边长；a为周期。最后得到的设计结果是，ω=1．73 mm，g=0．22 mm()。 2 建模与仿真 根据设计的PBG天线的结构，在HFSS中建模并仿真。模型图 仿真得到的反射系数图。 可以看到回波损耗小于-10 dB的带宽约为600 MHz，参考天线谐振频率为9．96 GHz，PBG 微带天线谐振频率为10．05 GHz。PBG天线的谐振频率比参考天线略高，这是因为二者之间的耦合造成的。二者在9．99 GHz具有相同的反射系数-21．28 dB，在这个频率上仿真得到其方向图。可以看到PBG结构使方向性有所增强，天线的增益大约提高0．53 dB。PBG贴片
射频微带阵列天线设计 摘要 微带天线是一种具有体积小、重量轻、剖面低、易于载体共形、易于与微波集成电路一起集成等诸多优点的天线形式，目前已在无线通信、遥感、雷达等诸多领域得到了广泛应用。同时研究也发现由于微带天线其自身结构特点，存在一些缺点，例如频带窄、增益低、方向性差等。通常将若干单个微带天线单元按照一定规律排列起来组成微带阵列天线，来增强天线的方向性，提高天线的增益。 本文在学习微带天线和天线阵的原理和基本理论，加以分析，利用Ansoft 公司的高频电磁场仿真软件HFSS，设计了中心频率在10GHz的4元均匀直线微带阵列，优化和调整了相关参数，然后分别对单个阵元和天线阵进行仿真，对仿真结果进行分析，对比两者在相关参数的差异。最后得到的研究结果表明，微带天线阵列相较于单个微带天线，由于阵元间存在互耦效应以及存在馈电网络的影响，微带阵列天线的回波损耗要大于单个阵元。但是天线阵列增益明显大于单个微带天线，且阵列天线比单个阵元具有更好的方向性。
关键词：微带天线微带阵列天线方向性增益 HFSS仿真 Design of Radio-Frequency Microstrip Array Antenna ABSTRACT Microstrip antenna is a kind of antenna form with many advantages like,small size, light weight, low profile, easy-to-carrier conformal, easy integration with many other of microwave integrated circuits and so on. Now microstrip array wildly applied in the filed of wireless

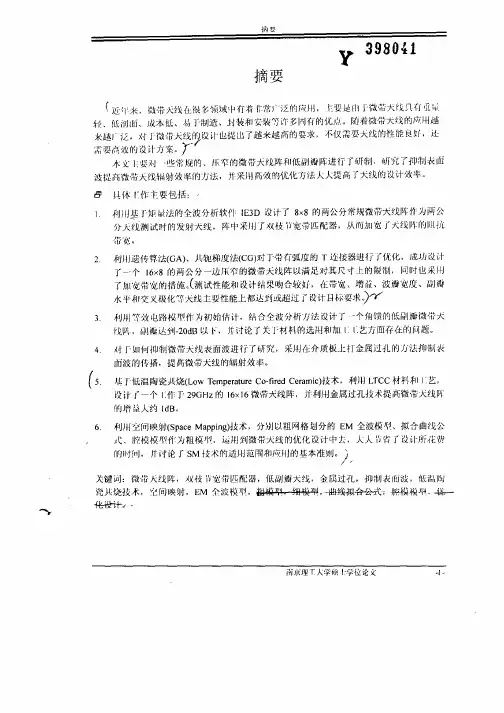

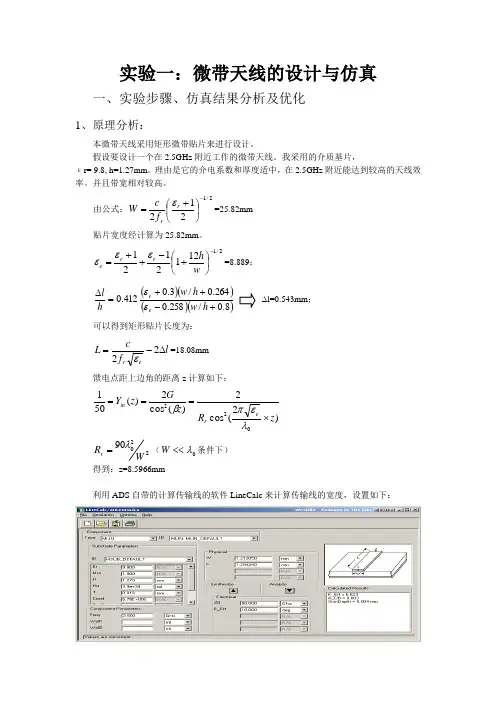

实验一：微带天线的设计与仿真 一、实验步骤、仿真结果分析及优化 1、原理分析： 本微带天线采用矩形微带贴片来进行设计。 假设要设计一个在2.5GHz 附近工作的微带天线。我采用的介质基片， εr= 9.8, h=1.27mm 。理由是它的介电系数和厚度适中，在2.5GHz 附近能达到较高的天线效率。并且带宽相对较高。 由公式：2 /1212-?? ? ??+= r r f c W ε=25.82mm 贴片宽度经计算为25.82mm 。 2 /1121212 1-?? ? ?? +-+ += w h r r e εεε=8.889； ()()()()8.0/258.0264.0/3.0412.0+-++=?h w h w h l e e εε ?l=0.543mm ； 可以得到矩形贴片长度为： l f c L e r ?-= 22ε=18.08mm 馈电点距上边角的距离z 计算如下： ) 2( cos 2 ) (cos 2)(5010 22z R z G z Y e r in ?===λεπβ 2 20 90W R r λ= （0λ< 计算结果：在这类介质板上，2.5GHz 时候50Ω传输线的宽度为1.212mm 。 2、计算 基于ADS 系统的一个比较大的弱点：计算仿真速度慢。特别是在layout 下的速度令人 无法承受，所以先在sonnet 下来进行初步快速仿真。判断计算值是否能符合事实。 sonnet 中的仿真电路图如下： S11图象如下： 可见，按照公式计算出来的数据大致符合事实上模拟出来的结果。但是发现中心频率发生了偏移，这主要是由于公式中很多的近似引起的。主要的近似是下面公式引起 2 20 90W R r λ= （0λ< 08通信 陆静晔0828401034 微带天线设计 一、实验目的： ● 利用电磁软件Ansoft HFSS 设计一款微带天线 ? 微带天线的要求：工作频率为2.5GHz ，带宽（S11<-10dB ）大于5%。 ● 在仿真实验的帮助下对各种微波元件有个具体形象的了解。 二、实验原理： 微带天线的概念首先是由Deschamps 于1953年提出来的，经过20年左右的发展，Munson 和Howell 于20世纪70年代初期制造出了实际的微带天线。微带天线由于具有质量轻、体积小、易于制造等优点，现今已经广泛应用于个人无线通信中。 图1-1是一个简单的微带贴片天线的结构，由辐射源、介质层和参考地三部分组成。与天线性能相关的参数包括辐射源的长度L 、辐射源的宽度W 、介质层的厚度h 、介质的相 对介电常数εr 和损耗正切tan δ、介质层的长度LG 和宽度WG 。图1-1 所示的微带贴片天线是采用微带线来馈电的，本次将要设计的矩形微带贴片天线采用的是同轴线馈电，也就是将同轴线接头的内芯线穿过参考地和介质层 与辐射源相连接。 对于矩形贴片微带天线，理论分析时可以采用传输线模型来分析其性能。矩形贴片微带天线的工作主模式是TM 10模，意味着电场在长度L 方向上有λg /2的改变，而在宽度W 方向上保持不变，如图1-2（a ）所示，在长度L 方向上可以看作成有两个终端开路的缝隙辐射出电磁能量，在宽度W 方向的边缘由于终端开路，所以电压值最大电流值最小。从图1-2（b ）可以看出，微带线边缘的电场可以分解成垂直于参考地的分量和平行于参考地的分量两部分，两个边缘的垂直分量大小相等、方向相反，平行电场分量大小相等、方向相反；因此，远区辐射电场垂直分量相互抵消，辐射电场平行于天线表面。 图1-1 . . . . . 图1：微带天线的结构 一、 实验目的 ●利用电磁软件Ansoft HFSS 设计一款微带天线。 ◆微带天线要求：工作频率为2.5GHz ，带宽 (回波损耗S11<-10dB)大于5%。 ●在仿真实验的帮助下对各种微波元件有个具体形象的了解。 二、 实验原理 1、微带天线简介 微带天线的概念首先是由Deschamps 于1953年提出来的，经过20年左右的发展，Munson 和Howell 于20世纪70年代初期制造出了实际的微带天线。微带天线由于具有质量轻、体积小、易于制造等优点，现今已经广泛应用于个人无线通信中。 图1是一个简单的微带贴片天线的结构，由辐射源、介质层和参考地三部分组成。与天线性能相关的参数 包括辐射源的长度L 、辐射源的 宽度W 、介质层的厚度h 、介质 的相对介电常数r ε和损耗正切 δtan 、 介质层的长度LG 和宽度WG 。图1所示的微带贴片天线是采用微带天线来馈电的，本次将要设计的矩形微带贴片天线采用的是同轴线馈电，也就是将同轴线街头的心线穿过参考地和介质层与辐射源相连接。 对于矩形贴片微带天线，理论分析时可以采用传输线模型来分析其性能，矩形贴片微带天线的工作主模式是TM10模，意味着电场在长度L 方向上有2/g λ的改变，而在宽度W 方向上保持不变，如图2（a ）所示，在长度L 方向上可以看做成有两个终端开路的缝隙辐射出电磁能量，在宽度W 方向的边缘处由于终端开路，所以电压值最大电流值最小。从图2（b ）可以看出，微带线边缘的电场可以分解成垂直于参考地的分量和平行于参考地的分量两部分，两个边缘的垂直电场分量大小相等、方向相反，平行电场分量大小相等，方向相反；因此，远区辐射电场垂直分量相互抵消，辐射电场平行于天线表面。 基于HFSS矩形微带贴片天线的仿真设计 实验目的：运用HFSS的仿真能力对矩形微带天线进行仿真实验内容：矩形微带天线仿真：工作频率 天线结构尺寸如表所示: 一、新建文件、重命名、保存、环境设置。 （1）、菜单栏File?save as,输入Antenna,点击保存。 （2）.设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK （3）、设置模型单位：3D Modeler>Units 选择mm,点击OK （4）、菜单栏Tools>>Options>>Modeler Options, 勾选” Edit properties of new pri ” ,点击OK 二、建立微带天线模型 （1）点击三仓U 建GND,起始点：x:0 ，y:0 ，z: ，dx:,dy:32,dz: (2) 介质基片：点击 ：比，：x:0, y:0 , z:0。dx: , dy: 32 , dz:-, 修改名称为Sub,修改 材料属性为 Rogers RT/Duriod 5880，修改颜色为绿色 点击OK (3) 建立天线模型patch ， 点击^已，x:,y: 8, z:0 ，dx: ，dy: 16 ，dz: 命名为patch ，点击OK (4) 建立天线模型微带线 MSLine 点击’硏，x:,y: 0, ,z: 0 ， dx: ，dy: 8 ，dz:， 命名为MSLine,材料pec,透明度 选中 Patch 和 MSLine,点击 Modeler>Boolean>Unite (5) 、建立端口。创建供设置端口用的矩形，该矩形连接馈线与地 Modeler>Grid Plane>XZ ，或者设置回厂刁冈 习 点击 e ，创建Port 。命名为port 双击 Port 下方 CreatRectangle 输入：起始点：x: ，y: 0，z:-，尺寸：dx: ，dy: 0 ，dz: (6) 、创建 Air 。 点击1 ，x:-5 ，y:-5 ，z:， dx:, dy:42, dz: 修改名字为Air ，透明度. 三、设置边界条件和端口激励。 (1)设置理想金属边界：选择 GND 右击Assign Boundaries>>Pefect E 将理想边界命名为：PerfE_GND ，点击OK (2)、设置边界条件：选择 Port ，点击 Assign Boundaries>>Pefect E 在对话框中将其命名为 PerfE_Patch ，点击0K ，透明度。 修改名称为GND,修改材料属性为pec , 线极化微带天线阵列的设计 摘要 微带、微波起源于上世纪中期，在上世纪末就已经展开了对实用天线的研究并制成了第一批实用天线，现在微带天线方面，无论在理论还是应用，都已经取得了很大进展，并在深度和广度上都获得了进一步发展。微带天线技术越来越成熟，其应用与我们的生活、军事、科技都息息相关。体积小、重量轻、剖面薄是微带天线优于普通天线的特点，并且它适合用于印刷电路技术大批量生产，所以能够制成与导弹、卫星表面相共型的结构。因此微带天线在军事、无线通信、遥感、雷达等领域得到了广泛的应用。但是根据微带天线自身的结构特点，仍存在一些缺点，例如频带窄、效率低、增益低、方向性差。解决这些问题的方法就是：将若干个天线单元有规律的排列起来，通过利用这些天线单元构成天线阵列，从而来提高天线的增益、增强天线的方向性。 本文在学习微带天线理论及微带天线阵列基本理论的基础上，利用高频电磁仿真软件HFSS对阵列天线进行仿真设计。设计了中心频率在5.8GHz的阵列天线，对天线的特性进行了深入细致的研究。分别对单个天线阵元和天线阵列进行了仿真，天线阵列的增益明显大于单个微带天线，且方向性更好。因此采用天线阵列的形式进行仿真并对结果中各相关参数进行对比分析差异，优化调整了相关参数。仿真天线的各项指标均达到要求，进行了对实物的加工，在微波暗室内测试出天线的相关参数并与设计指标、仿真结果进行比较，最终达到了设计要求。 关键词：微带天线天线阵方向性增益 HFSS仿真 ABSTRACT Microstrip, microwave, originated in the middle of the last century, in the end of la st century has launched the research of practical antenna and made the first batch of pra ctical antenna, the microstrip antenna has made breakthrough progress now, no matter in theory or application on the depth and width of further development, this new antenna has been increasingly mature, its application to our daily life, military, science and techn ology are closely related. Compared with the common antenna microstrip antenna with small volume, light weight, the characteristics of thin section, it can be made with missil e and satellite surface phase structure, and suitable for mass production printed circuit te chnology. Therefore, microstrip antenna has been widely used in wireless communicatio n, remote sensing and radar. However, according to the structure of microstrip antenna, t here are still some shortcomings, such as narrow band, low efficiency, low gain and poo r directivity. The way to solve these problems is to arrange a number of antenna element s in a regular arrangement, and make up the antenna array to improve the gain and direc tion of the antenna. Based on the theory of microstrip antenna and basic theory of microstrip antenna ar ray, HFSS is used to analyze the array antenna. The array antenna with the center freque ncy of 5.8GHZ is designed, and the characteristics of the antenna are studied in detail. T he gain of antenna array is obviously larger than that of single microstrip antenna, and t he direction is better. Therefore, the antenna array was used for simulation and the corr elation parameters in the results were compared and analyzed, and the correlation param eters were optimized and adjusted. Simulation of the antenna of the indicators are up to par, the physical processing, and testing in microwave dark room to the related paramete rs of the antenna, and comparing with design index, the simulation results, finally reach ed the design requirements. Keywords: miccrostrip antennas antenna array directivity gain HFSS simulation 课程设计报告 课设名称：微波技术与天线课设题目：微带天线仿真设计课设地点：跨越机房 专业班级：学号： 学生姓名： 指导教师： 2012年 6 月 23 日 一、设计要求： 矩形贴片是微带贴片天线最基本的模型，本设计就是基于微带贴片天线基础理论以及熟练掌握HFSS10仿真软件基础上，设计一个右手圆极化矩形贴片天线，其工作频率为2.45GHz，分析其远区辐射场特性以及S曲线。 矩形贴片天线示意图 二、设计目的： 1.理解和掌握微带天线的设计原理 2.选定微带天线的参数：工作频率、介质基片厚度、贴片模型及馈电点位置 3.创建工程并根据设计尺寸参数指标绘制微带天线HFSS模型 4.保存工程后设定边界条件、求解扫描频率，生成S参数曲线和方向图 5.观察对比不同尺寸参数的微带天线的仿真结果，并分析它们对性能的影响 三、实验原理： 用传输线模分析法介绍它的辐射原理。。 设辐射元的长为L，宽为ω，介质基片的厚度为h。现将辐射元、介质基片和接地板视为一段长为L的微带传输线，在传输线的两端断开形成开路，根据微带传输线的理论，由于基片厚度h<<λ，场沿h方向均匀分布。在最简单的情况下，场沿宽度ω方向也没有变化，而仅在长度方向（L≈λ/2)有变化。 在开路两端的电场均可以分解为相对于接地板的垂直分量和水平分量，两垂直分量方向相反，水平分量方向相同，因而在垂直于接地板的方向，两水平分量电场所产生的远区场同向叠加，而两垂直分量所产生的场反相相消。因此，两开路端的水平分量可以等效为无限大平面上同相激励的两个缝隙，缝的电场方向与长边垂直，并沿长边ω均匀分布。缝的宽度△L≈h，长度为ω，两缝间距为L≈ 实验五 微带天线设计、仿真、制作与测试 一．实验目的 1.了解描述天线性能的主要参数及天线类型 2.了解微带天线的辐射机理和设计方法 3.掌握用ADS 进行微带天线优化仿真的方法与步骤 二．天线的基本原理 1.天线的辐射原理： 将传输线中的高频电磁能转成为自由空间的电磁波 将自由空间中的电磁波转化为传输线中的高频电磁能 2.电磁波辐射与场区的划分 (a) 感应近场 (b) 辐射近场 (c) 辐射远场 天线实际使用区域为辐射远场区 3.天线的分类 从方向性分：有强方向性天线、弱方向性天线、定向天线、全向天线、针状波束天线、扇形波束天线等。 从极化特性分：有线极化天线、圆极化天线和椭圆极化天线。线极化天线又分为垂直极化和水平极化天线。 从频带特性分：有窄频带天线、宽频带天线和超宽频带天线。 按天线上电流分布分: 有行波天线、驻波天线。 按使用波段分类: 有长波、超长波天线、中波天线、短波天线、超短波天线和微波天线。 按天线外形分类 : 有鞭状天线、T 形天线、Γ形天线、V 形天线、菱形天线、环天线、螺旋天线、波导口天线、波导缝隙天线、喇叭天线、反射面天线等。还有八木天线，对数周期天线、阵列天线。阵列天线又有直线阵天线、平面阵天线、附在某些载体表面的共形阵列天线等。 4.天线的技术指标 （1）天线的方向性因子 方向性因子 归一化方向性因子 λ/62.031D R <λ/222D R >1(,)jkr E f e r θφ-→max ) ,(),(f f F ?θ?θ= （2）E 面和H 面方向图 工程上常采用通过最大辐射方向的两个正交平面上的剖面图来描述天线的方向图。这两个相互正交的平面称之为主面，对于线极化天线来说通常取为E 面和H 面。 E 面：指通过天线最大辐射方向并平行于电场矢量的平面。 H 面：指通过天线最大辐射方向并平行于磁场矢量的平面。 （3）主瓣宽度 方向图主瓣上两个半功率点之间的夹角，记为2θ0.5。又称为半功率波束宽度或3dB 波束宽度。一般情况下，天线的E 面和H 面方向图的主瓣宽度不等，可分别记为2θ0.5E 和2θ0.5H 。可以描述天线波束在空间的覆盖范围，主瓣瓣宽越窄，则方向性越好，抗干扰能力越强。 （4）天线方向性系数 Pr ：被测天线距离R 处所接收到的功率密度,单位为W/m2; Pi ：为全向性天线距离R 处所接收到的功率密度, 单位为W/m2 （5）天线增益G Pr ：被测天线距离R 处所接收到的功率密度,单位为W/m2; Pi ：为全向性天线距离R 处所接收到的功率密度, 单位为W /m2 一个天线与对称振子相比较的增益用“dBd ”表示 一个天线与各向同性辐射器相比较的增益用“dBi ”表示 （6）辐射效率 Pr 为天线辐射出的功率；Pin 为馈入天线的功率。 天线增益、方向性系数和辐射效率的关系： （7）天线输入阻抗 （8）天线的极化 无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。无线电波的电场方向称为电波的极化方向。如果电波的电场方向垂直于地面，我们就称它为垂直极化波。如果电波的电场方向与地面平行，则称它为水平极化波。 天线辐射的电磁场的电场方向就是天线的极化方向 （9）天线带宽 有几种不同的定义：一种是指天线增益下降三分贝时的频带宽度；一种是指在规定的驻波比下天线的工作频带宽度。在移动通信系统中是按后一种定义的，具体的说，就是当天线的输入驻波比ρ≤1.4时，天线的工作带宽。 三．微带天线 1.微带天线优点： 相同辐射功率 i r P P D =相同输入功率 i r P P G =in r P P =ηD G η=I U Z in = 烟台大学 毕业论文（设计） 基于HFSS的微带天线设计 Microstrip antenna design based on HFSS 申请学位：工学学士学位 院系：光电科学技术与信息学院 烟台大学毕业论文（设计）任务书院（系）：光电信息科学技术学院 [摘要]天线作为无线收发系统的一部分，其性能对一个系统的整体性能有着重要影响。近年来内置天线在移动终端数量日益庞大的同时功能也日益强大，对天线的网络覆盖及小型化也有了更高的要求。由于不同的通信网络间的频段差异较大，所以怎样使天线能够覆盖多波段并且同时拥有足够小的尺寸是设计内置天线的主要问题。微带天线具有体积小，重量轻，剖面薄，易于加工等诸多优点，得到广泛的研究与应用。微带天线的带宽通常小于3％，在无线通信技术中，对天线的带宽有了更高的要求；而电路集成度提高，系统对天线的体积有了更高的要求。 随着技术的进步，在不同领域对于天线的各个要求越来越高，所以对微带天线的尺寸与性能的分析有着重要的作用。对此，本文使用HFSS 软件研究了微带天线的设计方法，论文介绍及分析了天线的基本概念和相关性能参数，重点对微带天线进行了研究。 本文介绍了微带天线的分析方法，并使用HFSS 软件的天线仿真功能，对简单的微带天线进行了仿真和分析。 [关键词] 微带天线设计分析HFSS [Abstract]Antenna as part of the wireless transceiver system, its performance important impact on the overall performance of a system. Internal antenna in recent years an increasingly large number of mobile terminals while also increasingly powerful, and also network coverage and miniaturization of the antenna Band differences between the different communication networks, cover band and also problem of the design built-in antenna. Microstrip antenna with small size, light weight, thin profile, easy to process many advantages, extensive research and application. Microstrip antenna bandwidth is typically less than 3% the bandwidth of the antenna in wireless communication technology; improve the integration of the circuit the size of the antenna. As technology advances in different areas for various requirements of the antenna important role. Article uses HFSS microstrip antenna design, the paper introduces and analyzes the basic concepts and performance parameters of the antenna, with emphasis on the microstrip antenna. This article describes the analysis of the microstrip antenna and antenna simulation in HFSS simulation and analysis functions, simple microstrip antenna. [Key Words]Microstrip antenna design analysis HFSS J I A N G S U U N I V E R S I T Y 通信系统天线综合课程设计 学院名称： 专业班级： 学生： 学生学号： 一、课程设计目的 通过综合课程设计，在学习EDA仿真软 件HFSS使用方法的基础上，掌握常见通信系 统天线的仿真设计方法。 二、课程设计容： 以“通信系统天线”课程课件“Ch4.1 偶 极和单极天线”、“Ch4.2 常用振子天线和馈 电技术”、“Ch5 宽带天线_c”、“Ch6 移动系 统常用天线_c”为参考资料，分别仿真偶极 子天线、UHF probe 振子天线、共面波导馈 电领结天线和同轴馈电贴片天线，并对天线 进行分析。 三、设计步骤及仿真结果 天线设计实例1：偶极子天线 1）设计步骤 打开HFSS并保存一个新项目 打开File选项(alt+F),单击Save as。输入 项目名hfss_dipole。 一.Step1 创建模型 1、创建振子1 （1）选择cylinder图标 （2）输入参数： 切换到参数设置区（在工作区的右下角），设置圆柱体的基坐标为(x=0 mm,y=0 mm,z=1.25mm); 按下Enter 键后输入半径和长度：dx =2.5mm, dy=0 mm, dz=73.75mm 。 （3）设置振子1的名称和材料 在对象列表中双击cylinder1， 弹出如下属性窗口。 设置名称：将Name改为“pole1”。 设置材料：单击Material的Value，在如下对话框中输入“pec”并确定。 2、创建振子2 （1）选择cylinder图标 （2）输入参数： 切换到参数设置区，设置圆柱体的基坐标为(x=0 mm,y=0 mm,z=-1.25mm); 按下Enter 键后输入半径和长度：dx =2.5mm, dy=0 mm, dz=-73.75mm 。注意此时坐标的选取。 （3）设置名称和材料 设置名称为“pole2”，材料同为“pec”。设置完毕，如下图所示。 燕山大学 课程设计说明书 题目: 基于ADS的矩形微带贴片天线的设计 学院（系）：理学院 年级专业：电子信息科学与技术13 学号： 学生姓名：张凤麒任春宇 指导教师：徐天赋 教师职称：副教授 燕山大学课程设计（论文）任务书 院（系）：理学院基层教学单位：电子信息科学与技术13 说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。年月日燕山大学课程设计评审意见表 基于ADS的矩形微带贴片天线设计 The Design of Rectangular microstrip patch antenna with ADS 摘要：本文研究了通信系统中的矩形微带贴片天线。首先介绍了矩形微带贴片的背景及微带馈电的设计考虑。使用了安捷伦辅助仿真工具ADS对2GHz矩形微带贴片天线结构及相应的参数进行了设置仿真及优化，尽可能达到其相应的技术指标。 Abstract：This paper studies the rectangular microstrip patch antenna in communication system. Firstly, the background of rectangular microstrip patch and the design considerations of microstrip feed are introduced. The microstrip patch antenna structure and corresponding parameters of 2GHz rectangular microstrip patch antenna are simulated and optimized by ADS, and the corresponding technical index is reached as far as possible. 关键词：矩形微带贴片天线 ADS 设计 Keyword：Rectangular microstrip patch antenna ADS design 一.矩形微带贴片天线的背景 微带贴片天线由于具有质量轻、体积小，易于制造等优点，现今已经广泛应用于个人无线通信中。微带贴片天线由接地板、介质基片和介质基片上的辐射贴片构成的，其中辐射贴片可以是任意的几何形状，但是只有有限的几何形状能计算出辐射特性，比如矩形，圆形，椭圆形，三角形、半圆形、正方形等比较规则的几何形状，其中矩形和圆形贴片的研究最多，可以作为单独的天线使用也可以作为阵元使用。当然在实际应用中，也有矩形和圆形贴片达不到要求的情况，这就促使了人们对各种几何形状微带贴片天线的研究。本文选用矩形贴片来研究微带天线。 天线CAD大作业 学院：电子工程学院 专业：电子信息工程 微带天线设计 一、设计要求： （1）工作频带1.1-1.2GHz ，带内增益≥4.0dBi ，VSWR ≤2:1。微波基板介电常数为r ε = 6，厚度H ≤5mm ，线极化。总结设计思路和过程，给出具体的天线结构参数和仿真结果，如VSWR 、方向图等。 （2）拓展要求：检索文献，学习并理解微带天线实现圆极化的方法，尝试将上述天线设计成左旋圆极化天线，并给出轴比计算结果。 二、设计步骤 计算天线几何尺寸 微带天线的基板介电常数为r ε= 6，厚度为 h=5mm,中心频率为 f=1.15GHz,s m /103c 8?=天线使用50Ω同轴线馈电，线极化，则 （1）辐射切片的宽度2 1 )2 1(2-+=r f c w ε=69.72mm （2）有效介电常数2 1)12 1(2 1 2 1 r e - +-+ += w h r εεε=5.33 （3）辐射缝隙的长度) 8.0/)(258.0() 264.0/)(3.0(h 412.0+-++=?h w e h w e L εε=2.20 （4）辐射切片的长度L e f c L ?-=22ε=52.10mm （5）同轴线馈电的位置L1 21 )121(21 2 1)(re - +-++= L h r r L εεξ=5.20 )1 1(21re L L ξ-= =14.63mm 三、HFSS 设计 （1）微带天线建模概述 为了方便建模和后续的性能分析，在设计中定义一系列变量来表示微带天线的结构尺寸，变量的定义及天线的结构尺寸总结如下： 微带天线的HFSS设计模型如下： 立体图俯视图 模型的中心位于坐标原点，辐射切片的长度方向沿着x轴，宽度方向沿着y 轴。介质基片的大小是辐射切片的2倍，参考地和辐射切片使用理想导体来代替。对于馈电所用的50Ω同轴线，这用圆柱体模型来模拟。使用半径为0.6mm、坐标为（L1，0,0）；圆柱体顶部与辐射切片相接，底部与参考地相接，及其高度使用变量H表示；在与圆柱体相接的参考地面上需要挖一个半径为1.5mm的圆孔，作为信号输入输出端口，该端口的激励方式设置为集总端口激励，端口归一化阻抗为50Ω。模型建立好后，设置辐射边界条件。辐射边界表面距离辐射源通常需要大于1/4波长，1.15GHz时自由空间中1/4个波长约为65.22mm，用变量length 表示。 （2） HFSS设计环境概述 ＊求解类型：模式驱动求解。 ＊建模操作 ①模型原型：长方体、圆柱体、矩形面、圆面。 ②模型操作：相减操作 ＊边界条件和激励 ①边界条件：理想导体边界、辐射边界。 ②端口激励：集总端口激励。 ＊求解设置：微带天线设计
