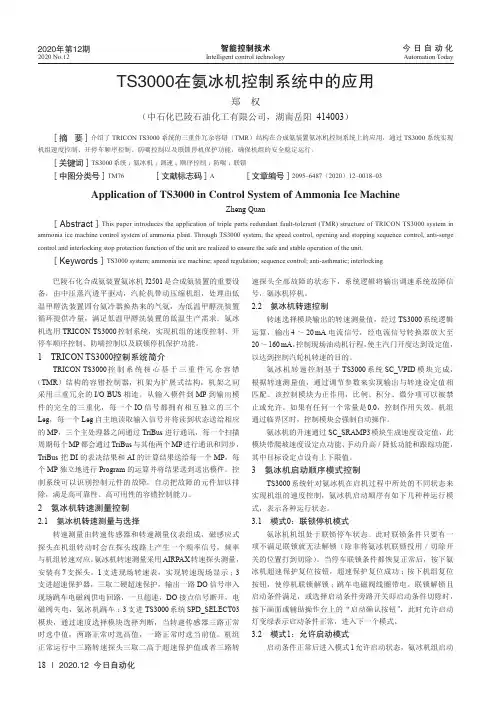

TS3000透平压缩机组综合控制系统（ITCC）

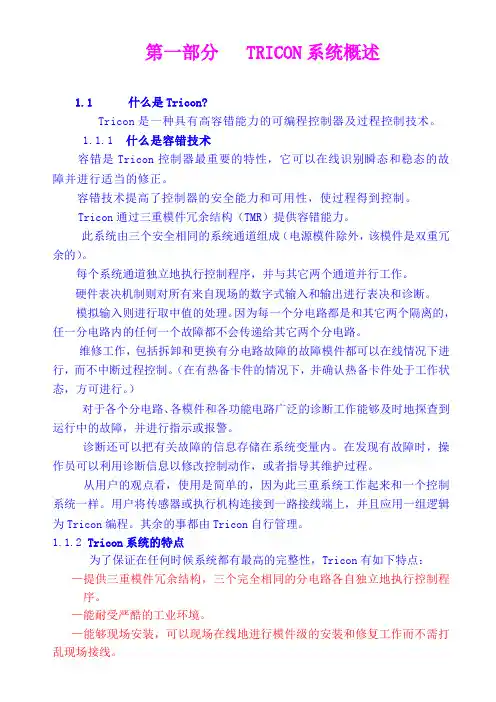

康吉森TS3000透平压缩机组综合控制系统（ITCC）是基于多年旋转设备控制方面的经验，为用户提供一种ITCC (Integrated Turbine & Compressor Control System)机组综合控制系统。它将传统上需要多个分立仪表如防喘调节器、联锁自保系统、电子调速器、负荷调节器等实现的功能集成在一套可靠性极高的三重模件（TMR）冗余容错控制系统中完成；因此，减少了各个系统间的连接和故障率，降低了长周期运行成本，并提供了先进的控制技术和良好的监控界面.
TS3000主要控制功能:
●机组安全联锁保护
●原动机-压缩机的启停及升速的联
锁保护
●机组的安全运行联锁保护
●机组的紧急停机联锁保护
●机组的轴振动/轴位移监视及联锁
保护
●机组的超速联锁保护
●机组润滑油/调节油系统联锁保护
●机组辅助设备的联锁保护
防喘振控制
TS3000响应速度快，安全性高，能以最少的放空量或回流量防止机组的喘振，减少对工艺的干扰和能源的消耗。主要功能是：
●通用防喘振线计算模块消除了分子量变化的影响
●温度、压力补偿功能
●任意折线函数功能
●防止积分饱和功能
●在喘振控制线附近进行控制
●根据需要可以设置喘振控制快开线
●对快速扰动进行超前控制
●最低负荷启车和停车的功能
●死区设定实现稳定性
●动超驰功能
●安全裕度（Margin）重校功能
●可变增益控制
●喘振预报功能
●分程控制功能
●快开慢关功能
解耦控制
机组综合控制系统不仅有防喘振控制系统，还有性能控制、调速控制等多个控制，这些控制回路的变量变化是互相影响互相关联的，所以要消除它们之间的干扰或耦合影响。
调速控制
TS3000控制系统针对汽轮机控制实现如下功能:
●转速测量功能转速控制功能
●辅助控制功能
●同步负荷分配输入功能串级控制功能
●阀位限制功能
●自动、半自动和手动启动功能
●暖机/额定功能
●设定临界转速避开带功能
●汽轮机组调速
●
超速保护功能
负荷分配控制
TS3000机组综合控制系统针对大型汽轮机及压缩机组的气量负荷分配问题，利用流量控制和压力控制方法，通过以下功能的独立和综合应用实现多机组并联运行时的负荷分配控制，优化系统负荷分配方案：
●
机组流量/压力负荷分配控制
●
机组变转速负荷分配控制
协调控制
TS3000机组综合控制系统除了实现机组本体的控制与保护外，还考虑了机组各子系统之间的协调控制。大型集成机组控制系统还需考虑各压缩机组子系统之间的协调控制，如汽轮机组和锅炉蒸汽供应之间的协调控制以及汽轮机组的负荷分配，通过控制系统及时调节锅炉的蒸汽产出，协调各压缩机组子系统的供应量，使生产过程平稳运行。
