线路光差保护联调方案 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
****变电工程
110kV****路光纤差动保护联调方案批准：
审核：
编制：
****公司
2016年09月
目录
一、目的
为了保证“110kV**工程”110kV**线路光钎差动保护联调施工安全、高效、有序的进行，根据电力工程施工安全管理规定的特点和技术要求，特编写本施工方案。
二、适用范围
本施工方案适用于“110kV**工程”110kV**线路光钎差动保护联调。
三、编制依据
?本工程施工图纸；
?设备技术文件和施工图纸；
?有关工程的协议、合同、文件；
?业主方项目管理交底大纲及相关管理文件；
?云南电网公司继电保护反事故措施；
?《中国南方电网有限责任公司电网建设施工作业指导书第5部分：继电保护》（2015）；
?《10kV～500kV输变电及配电工程质量验收与评定标准》Q/CSG 411002-2012；
?中国南方电网有限责任公司基建工程质量控制作业标准（WHS）Q/CSG 411001-2012；
?南方电网10~110kV继电保护检验规范Q/CSG-2011；
?继电保护和电网安全自动装置检验规程DL/T995-2006；
?国家和行业现行的规范、规程、标准及实施办法；
?类似工程的施工方案、施工经验和工程总结。
四、概况
110kV**输变电工程于2016年9月至25日进行**线光纤差动联调试验，具体工作时间见表。
五、组织措施
技术准备
相关技术人员认真核对施工图纸，严格按图施工，施工过程中发现图纸疑问，及时与设计部门联系出具相应的设计变更图纸后再按图施工。
联调过程中，发现疑问，及时向业主部门反映，并联系相关设备厂家进行处理。
对试验设备、机具、仪器进行全面检测、维修保养，确保其能正常工作。
熟悉光差联调作业指导书，并对作业人员进行技术交底。
组织措施
项目经理：***
项目总工：***
现场施工负责人：罗志富
安全负责人：陈应高
质量员：沈永林
调试作业组长：陈刚
110kV**变侧调试人员：陈刚吴琼松
线路对侧调试人员：相关设备产权所属单位委派的调试人员
人员主要职责
明确岗位职责的主要目的是为了能够更好地解决责、权、利的关系，充分调动职工的积极性，形成激励机制、动力机制、自我约束机制，促进施工处内部的管理工作。
项目经理的职责
1)对承担的工程项目的施工、质量和安全全面负责。
2)在对施工的计划、布置、检查、总结、评比中，同时把安全工作贯穿到每个具体环节中去。
3)做到安全生产制度化，规范化、标准化。
4)负责工地职工的安全教育工作，特殊工种人员要经劳动机关培训，考试合格取得资格证后。
5)方准上岗操作；对新工人负责第三级安全教育；对新调换工种人员要进行新岗位的安全教育。组织安排好工地“安全活动日”的活动。
6)按照“四不放过”的规定，亲自主持轻伤和恶性未遂事故的调查分析，发生因工重伤、死亡事故时，要保护现场，及时上报。
项目总工的职责
1)认真贯彻执行国家的技术方针、政策、法令、法规，抓好技术管理，合理安排协调技术部门的工作。
2)参与制定并组织落实施工现场的生产管理、技术管理、科技进步等方面的管理标准和制定。
3)参与施工组织设计工作，审定施工方案、安全措施、场地布置、网络计划，及时解决施工中的重大技术问题，保证工程任务优质，安全，高效完成。
4)负责贯彻执行公司制定的施工技术工作发展规划，并对施工验收规范、技术规程贯彻情况进行总结分析。
5)负责推行公司全面质量管理，领导工地质保体系的各项活动。切实贯彻质量第一的方针及上级有关施工质量的各项制度。
6)深入现场指导施工，及时发现和解决施工中的技术问题，
7)组织技术革新活动，学习并推广先进经验。制定并组织实施科学合理的技术组织措施，保证施工质量安全。
安全员岗位职责
1)认真贯彻执行国家的方针政策和上级颁发的安全管理的法令、法规、制度。
2)搞好安全宣传教育，组织开展项目部的各项安全活动。
3)参与项目工程的安全文明施工策划，并组织实施，有权制止和纠正各种违章作业行为
4)做好工作记录，保证资料完整，按时按规定向有关部门报送安全报表。
5)检查作业场所安全文明施工情况，查处违章行为，检查和督促施工人员做好安全施工措施及正确使用职业防护用品、用具。
6)参与安全事故分析会，督促整改措施的落实。
7)负责新进场人员的安全教育培训工作，组织项目部的安全活动。
8)参加各工序作业前的技术交底，交待危险点、危险源，提出防范措施。
质量员岗位职责
1)认真贯彻执行国家的方针政策和上级颁发的质量管理的法令、法规、制度。
2)执行安全技术规程，树立“百年大计、质量第一”的思想，执行施工及验收规范，确保工程施工质量。
3)做好工作记录，保证资料完整，按时按规定向有关部门报送报表，组织、落实公司的质量体系。
4)参加各工序作业前的技术交底，明确质量要求及工艺纪律。
5)参加质量事故分析会，督促整改质量措施的落实。
6)负责将公司质量体系的有关规定和要求，在本项目工程的质量管理工作中进行落实和执行，确保本项目质量体系运转正常。
7)严格把关，组织参与工序质量检查及验收。
8)有权制止各种违规作业，发现问题及时纠正处理，消除质量隐患。
六、技术措施：
工作计划安排
调试方法及步骤
试验准备工作
1)试验人员不得少于2人。
2)人员身体心理状况
所派工作人员平时身体健康无大小疾病，平时心理状况良好无心理疾病的工作人员。
3)应具备的技能
试验负责人由工作经验丰富、技术水平高，责任心强的人员担任，工作必须认真负责，其余人员应具备能完成准备、接线、一般操作的技能。
设备准备
保护调试方法及步骤
由于110kV**变电站侧为新装置，该侧保护装置需在光纤联调工作前完成以下调试工作：
1)资料检查；
2)保护屏体及屏内设备外观检查；
3)端子箱外观检查；
4)二次回路接线检查；
5)保护及控制电源检查；
6)直流空开及熔断器检查；
7)寄生回路检查；
8)绝缘检查；
9)CT二次回路检查；
10)PT二次回路检查；
11)保护装置单体功能校验；
12)光纤通道检验。
以上保护装置调试工作全部结束并合格后，才能进行光纤联调工作，具体调试方法如下：
1）通道运行数据检查
通道测试完毕后，恢复保护通道，并将通道数据清零，观察3分钟，报文异常、通道失步、通道误码均不增加为正常。装置显示通道延时与通道测试延时一致。
2）通道接线核对
逐一断开两侧的光纤收发接头，装置应正确告警，且通道对应正确；分别投退两侧差动保护压板，装置应正确告警，且通道对应正确。110kV**变电站需投退的差动保护压板见下图所示：
图一 110kV**线路差动保护压板
3）两侧电流及差流检查
线路两侧分别加入三相电流，两侧互相察看三相电流及差动电流，两侧的保护装置应能正确将各相电流值传送到对侧，且两侧装置采样值与通入测量值误差小于5%。若两侧电流互感器变比不同时，应注意变比的折算。
110kV**变电站需退出的试验连片9P柜左侧2-11D端子排的1、2、3、4号端子试验连片。
图二 110kV**线需退出的试验连片端子
4）模拟区内故障
两侧差动保护投入，对侧断路器在断开位置，本侧断路器在合闸位置，模拟差动动作，本侧应动作出口。
对侧位置在合闸位置且PT断线(若装置参数控制字投入“TV断线自检退出”，则不需要判断PT断线)，本侧开关在合闸位置，模拟差动动作，两侧应同时动作出口。
5）整组试验
在额定直流电压下带断路器传动，交流电流、电压必须从端子排上通入检验，对直流开出回路（包括直流控制回路、保护出口回路、信号回路、故障录波回路）进行传动，检查各直流回路接线的正确性，检查监控系统、保信系统、故障录波器相关信息正确性。重点验证各跳闸出口压板、对应断路器、操作电源的唯一性。
6）检验压板对应断路器的唯一性：
a)断路器合位，所有压板在退出位置，模拟保护动作，试验断路器不动作；
b)投入该断路器压板，模拟保护动作，该断路器跳闸。
7）检查操作电源的唯一性：
a)投入断路器控制电源空气开关，测量该空气开关负荷侧两极对地、两极之间的直流
电压正常，出口压板对地电压正常；
b)断开控制电源空气开关，测量该空气开关负荷侧两极对地、两极之间直流为0，出口
压板对地电压为0；
c)断路器合位，断开控制电源，模拟保护动作，断路器不动作，投入控制电源，模拟
保护动作，该断路器跳闸。
8）试验完成后，拆除试验接线，对试验电流、电压回路端子进行紧固并检查。
七、安全措施
现场安全措施布置
陈刚
根据光纤调需要，需220kV**变电站配合停复电操作，在相应时段内将110kV**线线路转检修。
现场调试作业安全措施
调试工作开始前，必须核对图纸，勘察现场，彻底查明可能新上设备与运行设备的所有联系，并断开其回路，特别是跳闸回路、交直流回路、闭锁回路等。
1)对本来存在的设备缺陷处理工作必须在工作前将缺陷发生的原因、处理方式及处理
工作时对现场条件的要求，工作中的安全注意事项等核查清楚。
2)预先编制试验项目表格，内容包括试验项目、条件、产生的结果、可能对运行间隔
的影响等，并请各继保专业人员审阅和讨论，达成共识。
3)远动调试过程中误遥控在运行中的设备，为了保证不影响原系统正常运行，将监控
主机从运行中的监控网中分离出来与新间隔设备独立组网进行调试。采用调试一个设备接入一个设备到新增交换机的方法来进行，这样可以保证在调试时不会影响现有运行设备，以确保其安全性，且将所有间隔的操作把手切换到就地位置。
作业风险控制
其它安全措施
1)进入施工现场，工作负责人应召集有关工作成员进行“站班会”宣读，三交、三查，落
实风险控制措施并签字，并根据当日工作内容，做好相关安全措施。设置明显的安
全标志和围栏。
2)工作人员、驾驶员在乘车途中，严格遵守《中华人民共和国道路交通安全》。
3)认真做好检查验收过程中发现问题的处理和消缺工作，彻底进行电气设备和现场清洁
卫生，为工程进入投产运行奠定基础。
4)工作中遇雷、雨、大风或其他任何情况威胁到工作人员的安全时，工作负责人或监护
人可根据情况，临时停止工作。
八、现场文明施工与环境保护
?施工人员纪律严明，施工人员进站穿着符合规范，佩戴工作牌；
?施工场地清洁、整齐、有序。
?施工机具在规定地点摆放整齐。
?确保场地整齐有序，交通畅通。
?临时电源在变电站值班员的指定地点搭接，并使用性能完好的临时电源专用线盘。?施工机械、设备保养良好。
?施工结束，清扫工作现场，做到“工完、料尽，场地清”。
第四节变压器纵联差动保护 一、变压器纵联差动保护的原理 纵联差动保护是反应被保护变压器各端流入和流出电流的相量差。对双绕组变压器实现纵差动保护的原理接线如下图所示。 为了保证纵联差动保护的正确工作，应使得在正常运行和外部故障时，两个二次电流相等，差回路电流为零。在保护范围内故障时，流入差回路的电流为短路点的短路电流的二次值，保护动作。应使 或 结论： 适当选择两侧电流互感器的变比。 纵联差动保护有较高的灵敏度。 二、变压器纵联差动保护在稳态情况下的不平衡电流及减小不平衡电流的措施 在正常运行及保护范围外部短路稳态情况下流入纵联差动保护差回路中的电流叫稳态不平衡电流I bp。 1．由变压器两侧电流相位不同而产生的不平衡电流 思考：由于变压器常常采用Y,dll的接线方式, 因此, 其两侧电流的相位差30o。此时，如果两侧的电流互感器仍采用通常的接线方式，则二次电流由于相位不同，会有一个差电流流入继电器。如何消除这种不平衡电流的影响？
解决办法：通常都是将变压器星形侧的三个电流互感器接成三角形，而将变压器三角形侧的三个电流互感器接成星形。 2．由两侧电流互感器的误差引起的不平衡电流 思考：变压器两侧电流互感器有电流误差△I，在正常运行及保护范围外部故障时流入差回路中的电流不为零，为什么？ 为什么在正常运行时，不平衡电流也很小？ 为什么当外部故障时，不平衡电流增大？ 原因：电流互感器的电流误差和其励磁电流的大小、二次负载的大小及励磁阻抗有关，而励磁阻抗又与铁芯特性和饱和程度有关。 当被保护变压器两侧电流互感器型号不同，变比不同，二次负载阻抗及短路电流倍数不同时都会使电流互感器励磁电流的差值增大。 减少这种不平衡电流影响的措施： （1）在选择互感器时，应选带有气隙的D级铁芯互感器，使之在短路时也不饱和。 （2）选大变比的电流互感器，可以降低短路电流倍数。 （3）在考虑二次回路的负载时，通常都以电流互感器的10％误差曲线为依据，进行导线截面校验，不平衡电流会更小。最大可能值为： 3．由计算变比与实际变比不同而产生的不平衡电流 思考：两侧的电流互感器、变压器是不是一定满足 或的关系？ 原因：很难满足上述关系。 减少这种不平衡电流影响的措施： 利用平衡线圈W ph来消除此差电流的影响。 假设在区外故障时，如下图所示，则差动线圈中将流过电流（），由它所产生的磁势为W cd()。为了消除这个差动电流的影响，通常都是将平衡线圈W ph接入二次电流较小的一侧，应使 W cd()=W ph 4．带负荷调变压器的分接头产生的不平衡电流 思考：在电力系统中为什么采用带负荷调压的变压器会产生不平衡电流？
CSC-103B光纤差动保护装置检修规程 1 主题内容与适用范围 本标准规定了CSC-103B光纤差动保护装置的检验类型、周期、检验的原则性要求、检验方法及质量标准的主要技术标准 本标准适用于继电保护人员对CSC-103B光纤差动保护装置进行调试、检验 2 引用标准 《继电保护及电网安全自动装置检验条例》 《继电保护和安全自动装置基本试验方法》GB/T 7261-2016 《继电保护和安全自动装置技术规程》GB/T 14285-2006 《继电保护和电网安全自动装置检验规程》DL/T 995-2016 《继电保护及二次回路安装及验收规范》GB/T 50976-2014 《继电保护和电网安全自动装置现场工作保安规定》Q/GDW 267-2009 《继电保护和安全自动装置通用技术条件》DL/T 478-2013 《继电保护微机型试验装置技术条件》DL/T624-2010 《继电保护测试仪校准规范》DL/T 1153-2012 《防止电力生产重大事故的二十五项重点要求》【国家能源局】《电力系统继电保护及安全自动装置反事故措施要点》中华人民共和力工业部《国家电网公司十八项电网重大反事故措施》 《CSC-103B数字式超高压线路保护装置说明书》 3 主要技术参数 3.1 装置简介 CSC-103B线路保护装置包括以纵联距离和零序方向元件为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护由三段式相间和接地距离及四个延时段零序方向过流构成全套后备保护 3.2 额定参数 a) 交流电压Un：100/ 3 V ；线路抽取电压Ux：100V 或100/ 3 V b) 交流电流In ：1A c) 交流频率：50Hz d) 直流电压：220V e) 开入输入直流电压：24V 3.3 交流回路精确工作范围 a) 相电压：0.25V ～70V b) 检同期电压：0.4V ～120V c) 电流：0.05In ～30In
探究220kV线路光纤差动保护联调方案 摘要：文章依据220kV线路的结构特点，分析了线路中光纤分相差动保护的工 作原理，光纤分相差动保护装置的特点，差动保护中通信装置的接口方式，以及 时钟在保护装置中所起到的作用。从保护联调的角度分析了联调的具体实施方法 和存在的问题。 关键词：线路；光纤；差动保护；联调 220kV线路是电力系统中联系整个系统的支架，线路是否运行在安全可靠的 状态下在很大程度上决定着整个电力系统是否能安全可靠的运行。因此，在 220kV输电线路上采用的多个成套微机保护装置应同时满足继电保护装置选择性、灵敏性、速动性以及可靠性四个最基本的要求。 一、输电线路上常用差动保护概述 在输电线路上最常使用的差动保护方式是分相电流差动保护。分相电流差动 保护，从保护的工作原理上来说，是一种理想化的方式。分相电流差动保护的优 势体现在，保护方式不受震荡干扰、不受运行方式影响，过渡电阻对它的影响非 常小，保护方式自身具备选相的能力，因其具备继电保护装置应该具备的绝对选 择性、灵敏性以及速动性等诸多优点，光纤分相电流差动保护已成为了220kV输 电线路上使用最多最主要的保护方式。分相电流差动保护的保护原理是，通过输 电线路两侧的微机保护装置之间的互通信息，实现对本输电线路的保护。要想确 保分相电流差动保护能够安全可靠的投入到运行中，就要对输电线路两侧的微机 保护装置进行联调。 就目前一些铺设的输电线路，分相电流差动保护是采用光纤通道，将220kV 输电线路两侧的微机保护装置进行纵向联结，将一端的电流、电压幅值及方向等 电气量数据传送到另一端，将两端的电气量数值进行对比，依此判断输电线路上 的故障时发生在本段线路范围之内还是范围之外，针对于线路范围之内的故障才 采取切断线路的一系列动作。 在输电线路的实际应用中，差动保护装置在交换线路两侧电气量的时候一般 采用允许式信号作为接受对侧电气量的指示，当装置发生异常或者是TA发生断 线时，发生异常的这一侧的起动元件及差动继电器有可能都发生动作，但线路的 另一侧不会向异常的这一侧发出允许信号，有效避免了纵联差动保护的误动现象，提高了输电线路运行的可靠性；另外，输电线路上的保护装置还能传输来自远方 的跳闸信号，传输过电压命令信号等，纵联差动实现了输电线路两侧断路器在故 障发生时快速跳闸，从而保证了继电保护装置的速动性。 二、纵联差动保护的相关概念 （一）纵联差动保护的数字通道 就目前新铺设的一些输电线路，继电保护装置的通道多采用光纤通道，即某 一特定传输速率的同向接口复接通信。输电线路两侧保护装置要实现同步的关键 在于时钟，光纤通道在负责传输数据信号的同时，还负责着时钟信号的传输，正 是因为通道之中也有着时钟信号，输电线路两侧数据流的准确传输才成为了可能。在允许式传输方式中，也就是采用允许式信号的传输方式中，保证唯一的主时钟 存在，并将对侧的保护装置作为从时钟，从而才能实现数据的同步传输，并为输 电线路两侧将要做比对的电气量值确立一个统一的基准，在实现输电线路两侧保 护装置数据传输同步的同时，也确保了数据分析的同步。 （二）纵联差动保护的联调
差动保护平衡系数的作用： 通常变压器各侧的额定二次电流是不同的，但是为了差动保护的需要，我们要把变压器正常工作时高低压侧的二次电流转换成是一样的，这里就需要引入一个平衡系数，举例说明：设变压器高压侧额定二次电流为4.6A（设已经过Y/△变化），低压侧额定二次电流为3.8安，选择高压侧为基本侧，则高压侧的平衡系数为Kph＝4.6/4.6＝1，低压侧的平衡系数为Kpl＝4.6/3.8＝1.21，经过平衡折算后，差动保护内部计算各侧额定二次电流分别为：高压侧＝4.6*Kph＝4.6A，低压侧＝3.8*Kpl＝4.6A，可见经过 平衡折算后，保护内部计算用变压器两侧额定二次电流相等，都等于基本侧的额定二次电流。 平衡系数其实就是一个比例系数 （二）PST-1200数字式变压器保护 相关保护参数定值：CT额定电流：5A； 差动动作电流：2A； 速断动作电流：20A； 高压侧额定电流：3A； 高压侧额定电压：220kV； 高压侧CT变比：200； 中压侧额定电压：110kV； 中压侧CT变比：600； 低压侧额定电压：10kV； 低压侧CT变比：2000； 相关保护设置：制动方程：Ir=max{│Ih│，│Im│，│Il│}，比率制动特性曲线：第一个拐点电流Izd=高压侧额定电流值，在此定值中为3A，斜率K1=0.5；第二个拐点电流3Izd，在此定值中为3×3=9A，斜率K2=0.7。 1、三相测试仪 （1）保护控制字：0C10，内转角方式；三相测试仪；同时做三侧。 测试仪：测试对象选择3圈变，Y/Y/D-11接线方式，CT外转角。 电流接线方法：测试仪Ia→高压侧（Y侧），电流从A相极性端进入，非极性端流出； 测试仪Ic→中压侧（Y侧），电流从A相极性端进入，非极性端流 出；测试仪Ib→低压侧（D侧），电流从A相极性端进入，非极性 端流出后进入C相非极性端，由C相极性端流回测试仪。 平衡系数的设置：高压侧 1/3=0.577； 中压侧（MCT×MDY）/（HCT×HDY×3）=（600×110）/（200×220×3）=0.866； 低压侧（LCT×LDY）/（HCT×HDY）=（2000×10）/（200×220）=0.455。 （2）保护控制字：0C13，外转角方式；三相测试仪；同时做三侧。
RCS-931分相电流差动线路保护 装置调试及通道联调 一、保护装置自环调试 1、通电前用FC接头单膜尾纤将保护的光发与光收短接,接成自环方式。装 置通电后，将保护定值的“专用光纤”、“通道自环试验”控制字整定为1， 装置“运行”灯应亮，“通道异常”灯应不亮，除可能发“TV断线”信号 外，应无其他异常信息。 2、软件版本与CRC码核查 进入保护装置主菜单中的“程序版本”，查对软件版本与整定单（省局要 求）上一致。检验码正确。 3、开入量输入回路检验 进入“保护状态”中的“开入量状态”子菜单，依次进行开入量的输入 和断开，同时监视液晶屏幕上显示的开入量变位情况。各开入量输入端 子号与开入量对应关系见表3。 表3 开关量端子号与CPU开关状态符号对应关系
4、模拟量输入幅值特性检验 A：进入“保护状态”中的“DSP采样值”子菜单，在保护屏上短接n202、n204、n206、n208（即短接IA'、IB'、IC'、I0'），在n201、n203、n205、n207（或电流端子）处分别接试验设备IA、IB、IC、I0，短接端子n209-n213，n212-n214（即线路电压与A相相同），在n209、n210、n211、n212（或电压端子）处分别接试验设备的UA、UB、UC、UN，用同时加三相电流、电压方法检验采样数据。调整输入交流电压UA、UB、UC分别为50、40、30V，电流IA、IB、IC分别为3、3、2A，查看保护装置采样显示与试验仪是否一致(注意检查零序电流)。 进入“保护状态”中的“CPU采样值”子菜单，做同样的试验。 注:试验中如果保护压板未退出，保护长时间出口会导致“运行”灯会熄灭并报“跳闸出口异常”,但不影响采样数据测量.在输入10IN电流时,加电流时间应不超过10秒. B：模拟量输入相位特性检验 同A，进入“保护状态”中的“相角显示”子菜单，检查电流、电压相位装置显示值与试验仪是否一致。
纵联保护原理 线路的纵联保护是指反应线路两侧电量的保护，它可以实现全线路速动。而普通的反应线路一侧电量的保护不能做到全线速动。纵联差动是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位就行比较，从而判断出区内外故障。是属于直接比较两侧电量对纵联保护。目前电力系统中运行对这类保护有：高频相差保护、导引线差动保护、光纤纵差保护、微波电流分相差动保护。纵联方向保护：反应线路故障的测量元件为各种不同原理的方向元件，属于间接比较两侧电量的纵联保护。包括高频距离保护、高频负序方向保护、高频零序方向保护、高频突变量方向保护。 先了解一下纵联差动保护： 为实现线路全长范围内故障无时限切除所以必须采用纵联保护原理作为输电线保护。 输电线路的纵联差动保护（习惯简称纵差保护）就是用某种通信通道将输电线两端的保护装置纵向连
接起来，将各端的电气量（电流、功率的方向等）传送到对端,将两端的电气量比较,以判断故障在本线路范围内还是在线路外,从而决定是否切断被保护回路. 纵联差动保护的基本原理是基于比较被保护线路始端和末端电流的大小和相位原理构成的。 高频保护的工作原理：将线路两端的电流相位或功率方向转化为高频信号，然后，利用输电线路本身构成高频电流通道，将此信号送至对端，以比较两端电流的相位或功率方向的一总保护装置。安工作原理的不同可分为两大类：方向高频保护和相差高频保护。 光纤保护也是高频保护的一总原理是一样的只是高频的通道不一样一个事利用输电线路的载波构成通道一个是利用光纤的高频电缆构成光纤通道。光纤通信广泛采用PCM调制方式。这总保护发展很快现在一般的变电站全是光纤的了经济又安全。
实验五 变压器差动保护实验 （一）实验目的 1 ．熟悉变压器纵差保护的组成原理及整定值的调整方法。 2 ．了解 Y ∕Δ接线的变压器，其电流互感器二次接线方式对减少不平衡电 流的影响。 3 ．了解差动保护制动特性的特点。 （二）变压器纵联差动保护的基本原理 1 ．变压器保护的配置 变压器是十分重要和贵重的电力设备， 电力部门中使用相当普遍。 变压器如 发生故障将给供电的可靠性带来严重的后果， 因此在变压器上应装设灵敏、快 速、可靠和选择性好的保护装置。 变压器上装设的保护一般有两类：一种为主保护，如瓦斯保护，差动保护； 另一种称后备保护，如过电流保护、低电压起动的过流保护等。 本试验台的主保护采用二次谐波制动原理的比率制动差动保护 2．变压器纵联差动保护基本原理 如图 7-1 所示为双绕组纵联差动保 护的单 相原理说明图，元件两侧的电流 互感 器的接线应使在正常和外部故障时 流 入继电器的电流为两侧电流之差，其 值接近于零，继电器不动作；内部故障 时流入继电器的电流为两侧电流之和， 其值为短路电流，继电器动作。但是， 由于变压器高压侧和低压侧的额定电流 不同，为了保证正常和外部故障时， 变压器两侧的两个电流相等， 从而使流入继 电器的电流为零。即： 式中： K TAY 、 K TA △——分别为变压器 Y 侧和△侧电流互感器变比； KT ——变压器变比。 显然要使正常和外部故障时流入继电器的电流为零， 就必须适当选择两侧互感器 的变比， 使其比值等于变压器变比。 但是， 实际上正常或外部故障时流入继电器 的电流不会为零，即有不平衡电流出现。原因是： （1）各侧电流互感器的磁化特性不可能一致。 （2）为满足（ 7-1 ）式要求，计算出的电流互感器的变比，与选用的标准化变 比不可能相同； （3）当采用带负荷调压的变压器时，由于运行的需要为维持电压水平，常常 变化变比 KT ，从而使（ 7-1 ）式不能得到满足。
一、发电机相间短路的纵联差动保护 将发电机两侧变比和型号相同的电流互感器二次侧图示极性端纵向连接起来，差动继电器KD接于其差回路中，当正常运行或外部 故障时，I1 与 I2 反向流入，KD的电流为1 1 TA I n - 2 2 TA I n = 1 I' - 2 I'≈0 ，故KD不会动作。当在保护 区内K2点故障时， I1与 I2 同向流入，KD的电流为： 1 1 TA I n + 2 2 TA I n = 1 I' + 2 I'=2k TA I n 当2k TA I n 大于KD的整定值时，即 1 I' - (3) max max / unb st unp i k TA I K K f I n = ≠0 ,KD动作。这里需要指出的是：上面的讨论是在理想情况下进行的，实际上两侧的电流互感器的特性（励磁特性、饱和特性）不可能完全一致，误差也不一样，即nTA1≠nTA2，正常运行及外部
故障时， 2 k TA I n ≥Iset ，总有一定量值的电流流入KD, 此电流称为不平衡电流，用Iunb 表示。通常，在发电机正常运行时，此电流很小，当外部故障时，由于短路电流的作用，TA 的误差增大，再加上短路电流中非周期分量的影响，Iunb 增大，一般外部短路电流越大，Iunb 就可能越大，其最大值可达： .min .min .min ()brk brk op ork brk op I I I K I I I >≥≤+ 式中：Kst ——同型系数，取； Kunp ——非周期性分量影响系数，取为1～； fi ——TA 的最大数值误差，取。 为使KD 在发电机正常运行及外部故障时不发生误动作， KD 的动作值必须大于最大平衡电流，即Iop= (Krel 为可靠系数，取）。越大，动作值Iop 就越大，这样就会使保护在发电机内部故障的灵敏度降低。此时，若出现较轻微的内部故障，或内部经比较大的过渡电阻Rg 短路时，保护不能动作。对于大、中型发电机，即使轻微故障也会造成严重后果。为了提高保护的灵敏系数，有必要将差动保护的动作电流减小，要求最小动作电流=（IN 为发电机额定电流），而在任何外部故障时不误动作。显然，图所示的
纵联保护原理?我们先来瞧一下反映一侧电气量变化得保护有什么不足？ 对于反映单侧电气量变化得M侧保护来说,它无法区分就是本侧线路末端故障还就是下级线路始端故障。所以在保护整定上要将它瞬时段得保护范围限制在全线得7０％~80%左右，也即反映单侧电气量变化得保护不能瞬时切除本线路全长内得故障。 因此,引入了纵联保护,纵联保护就是综合反映线路两侧电气量变化得保护,对本线路全长范围内得故障均能瞬时切除。 为了使保护能够做到全线速动,有效得办法就是让线路两端得保护都能够测量到对端保护得动作信号，再与本侧带方向得保护动作信号比较、判定,以确定就是否为区内故障,若为区内故障,则瞬时跳闸。这样无论在线路得任何一处发生故障,线路两侧得保护都能瞬时动作跳闸。快速性、选择性都得到了保证。?在构成保护上,就是将对侧对故障得判断量传送到本侧,本侧保护经过综合判断,来决定保护就是否应该动作。有将对侧电气量转化为数字信号通过微波通道或光纤传送到本侧进行直接计算(如纵联差动保护)，有将对侧对故障就是否在本线路正方向得判断量通过高频(载波、微波)通道传送到本侧,本侧保护进行综合判别（如纵联方向保护、纵联距离保护等等) 一、实现纵联保护得方式: １、闭锁式:也就就是说收不到高频信号就是保护动作与跳闸得必要条件。一般应用于超范围式纵联保护(所谓超范围即两侧保护得正方向保护范围均超出本线路全长）;高频信号采用收发同频,即单频制。 ? ２、允许式:也就就是说收到高频信号就是保护动作与跳闸得必要条件。一般应用于超范围式纵联保护(所谓欠范围即两侧保护得正方向保护范围均超过本线路全长得50%以上,但没有超出本线路全长);高频信号采
光差保护装置更换方 案
220kV赵庄站110kV赵三线更换两侧光差保护装置施工方案 XXXXX 二〇一X年十月六日
220kV赵庄站110kV赵三线更换两侧光差保护装置 施工方案 一、工作内容说明 为了配合怀仁海北头光伏发电送出工程，在怀仁三里庄站安装光差保护装置，110kV 怀仁站由RCS-941保护装置更换为带光纤差动保护的PSL621UD线路保护（南自）。二、计划工作时间 起始时间： 2012 年 10月日 10 时 00 分 结束时间： 2012 年 10月日 23 时 00 分 三、组织分工及职责 1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。 2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。 3、供电队检修班 工作负责人：刘恒丰 工作班成员：严进嗣、黄冕、刘存龙 工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应； 就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施 1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。 2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。 3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四周装设遮拦，并向内悬挂“止步，高压危险！”标识牌，工作人员在开关场的工作范围在遮拦以内，防止工作人员误入带电间隔。 4、应拉开发电一厂35kV索九一线3513开关，3513-1、3513-3隔离刀闸。 5、应在35kV索九一线3513开关与3513-1隔离刀闸开关侧装设三相短路接地线一组，应在35kV索九一线3513开关与3513-3隔离刀闸开关侧装设三相短路接地线一组。 6、应拉开发电一厂35kV索九一线3513保护装置电源空开、操作电源空开、电压空开。 7、工作现场应有运行人员监护。 五、安全注意事项及危险源点 1、应解开保护屏后的（保护回路）、（测量回路）电流端子的连片，将试验线加于端子排装置侧，防止试验时反送电至CT一次侧。 2、试验时试验人员与接线人员应相互呼唱，防止继保仪所加电流、电压伤害到接线人员。 3、在继保试验完成拆除试验接线时应确认保护装置已停止输出电流、电压。
浅析光纤电流差动保护通道联调及通道故障处理赵晓蕾 发表时间：2019-12-02T09:44:35.833Z 来源：《电力设备》2019年第15期作者：赵晓蕾[导读] 摘要：本文简单介绍了光纤差动保护通道联调试验，影响通道正常通信的因素以及通道故障处理方法。 (国网山西省电力公司运城供电公司山西运城 044000) 摘要：本文简单介绍了光纤差动保护通道联调试验，影响通道正常通信的因素以及通道故障处理方法。 关键词：光纤；差动保护；通道；联调引言 随着经济的发展和科技水平的提高，人们对电力的需求也有了很大的提高。为了向客户提供优质、经济和稳定的电力能源，就需要电力系统本身更加高效安全稳定。当电力系统发生故障时可能产生上万安培的故障电流，这对故障点附近的居民人身安全和系统本身的安全稳定运行，造成重大的影响。 随着光纤通信技术在继电保护中应用越来越广泛。在实际运行中存在一些必须考虑的问题。例如通道联调试验，通道异常处理等， 1 现状 公司线路光纤差动保护曾出现因通道异常而被迫停用保护的现象。由于现场设备的限制，常用的自发自收来检验光纤通道的保护试验方法，只能排除保护装置问题，不能从根本上查清通道异常原因。因此，有必要完善光纤差动保护带通道联调调试流程，以规范保护人员的作业行为，及时查清通道异常原因并处理。 2 差动保护通道介绍 电流差动保护可以准确、可靠、快速的切除故障线路。通过采用比较线路两侧电流向量的方法，判断线路是否发生故障。 由于差动保护需要每时每刻对线路两侧的电流进行采样、比较并计算，而线路通常都有几十公里长，直接从线路两侧CT采集电流是不可能的，这就要借助数据通道把线路对侧的电流数据传递到本侧来。光纤差动保护的通道由保护装置、光电转换装置、PCM通信装置、OPGW复用光缆以及装置间连接用光缆、数据线构成。采用光信号可以用来传递保护两侧的电流信号，光信号通过光纤传播，不易受外界的干扰。 3 光纤保护通道联调试验 在通道联调之前，必须先完成保护装置自环试验，以保证装置的采样精度、出口逻辑、保护功能的正确性。首先用FC接头单膜尾纤将保护的发与收短接，将保护装置定值按自环整定。定值中“投纵联差动保护”、“专用光纤”以及“通道自环试验”均置一，然后复位装置让保护自环运行，自环试验完成后再进行通道联调才有意义。 “专用光纤”控制字按实际整定，要求：（1）精度试验：（2）跳闸试验： ①M侧断路器在合闸位置，N侧断路器在断开位置，M侧模拟单相故障，则M侧差动保护动作跳开本侧断路器。 ②两侧断路器在合闸位置，两侧分别进行如下试验：N侧加入34V（相电压）的三相电压，M侧模拟单相故障，则差动保护瞬时动作跳开断路器，然后单相重合。 ③两侧断路器在合闸位置，两侧分别进行如下试验：M侧模拟单相故障（故障相电压应至少降低3V），N侧模拟运行状态，则M侧差动保护动作（动作时间应大于100ms）跳开M侧断路器并联跳N侧断路器。 ④两侧断路器在合闸位置，两侧分别进行如下试验：M侧模拟相间故障的同时N侧三相电压正常，则差动保护不动作；两侧断路器在合闸位置，N侧加入34V（相电压）的三相电压，M侧模拟相间故障，则两侧差动保护同时动作跳开两侧的断路器。 ⑤远跳：两侧投入远跳压板，M侧TJR动作发远跳信号，N侧收到远跳信号，经或者不经N侧启动元件控制。 上述试验必须两侧配合，两侧轮流进行。 4 常见的通道故障 在继电保护调试过程中出现通道故障的原因有以下几种： ①光纤头对接不准或拔插太频繁粘上灰尘； ②光电转换装置规约转换的跳线整错； ③保护通信的地址或时钟整定出错； ④“专用光纤”、“通道自环试验”、“主机方式”等保护定值中控制字整定出错。 故障中光纤头对接不准的问题最多也最难发现。出现“通道异常”告警时，检修人员一般采用层层自环的方法寻找异常原因，低效耗时，有时通道莫名其妙地恢复正常。工作中发现，在进行层层自环时免不了拔插光纤头，这就将对接不准的光纤头重新插好，所以出现了通道自己恢复正常的假像。在维护和处理通道异常时，如将光纤头拔下用酒精轻轻擦拭再插上，大多数情况下通道就会恢复正常。光纤头和光口的连接过程中，如果同心度不好，接续衰耗将很大，甚至造成不通的现象；如果光纤头和光口的间距太远，由于光的折射作用，接续衰耗也很大；尾纤和长光缆熔接时，对接的两头要采用同型号的光纤，否则将由于芯径失配增加接续衰耗。调试过程中光纤接好通信畅通后，要尽量减少光纤头的插拔次数，以免损坏光纤头。 故障中保护通信要求保护装置两侧数据采集的时钟同步，复接网络方式的数据通信由省调提供统一的时钟同步信号，保护装置的信号收、发都要使用这个时钟信号，所以保护装置要整定为外部时钟。保护装置通过整定控制字“专用光纤（内部时钟）”来决定通信时钟方式，对于复用通道（包括64kbit/s速率和2048kbit/s速率），要将“专用光纤”控制字置“0”，这也就是我们经常说的使用外时钟方式。 在保护通道调试时出现光纤接好后发现通道中断现象，如果保护整定和跳线都没问题，一般采用层层自环的方法查看故障点。在通道联调过程中，要注意监视通道延时、通道传输数据丢包率等关键数据，确保满足通道的传输要求，使通道的正常运行。 另外，光纤通道的现场维护也是很重要的工作。①保证光纤接口处连接可靠；②尾纤不能折，防止损坏玻璃纤维；③现场注意防鼠，以防老鼠咬坏尾纤；④要把多余的尾纤正确盘好，并固定好，防止开关屏门时挤坏尾纤；⑤安装和通道试验时注意保护尾纤。 5 结束语
数字式发电机、变压器差动保护试 验方法 关键词: 电机变压器差动保护 摘要：变压器、发电机等大型主设备价值昂贵，当他们发生故障时，变压器、发电机的主保护纵向电流差动保护应准确及时地将他们从电力系统中切除，确保设备不受损坏。模拟发电机、变压器实际故障时的电流情况来进行差动试验，验证保护动作的正确性至关重要。 关键词：数字式差动保护试验方法 我们知道，变压器、发电机的电气主保护为纵向电流差动保护，该保护原理成熟，动作成功率高，从常规的继电器保护到晶体管保护再到现在的微机保护，保护原理都没有多大改变，只是实现此保护的硬件平台随着电子技术的发展在不断升级，使我们的日常操作维护更方便、更容易。传统继电器差动保护是通过差动CT的接线方式与变比大小不同来进行角度校正及电流补偿的，而微机保护一般接入保护装置的CT全为星型接法，
然后通过软件移相进行角差校正，通过平衡系数来进行电流大小补偿，从而实现在正常运行时差流为零，而变压器内部故障时，差流很大，保护动作。由于变压器正常运行和故障时至少有6个电流（高、低压侧），而我们所用的微机保护测试仪一般只能产生3个电流，因此要模拟主变实际故障时的电流情况来进行差动试验，就要求我们对微机差动保护原理理解清楚，然后正确接线，方可做出试验结果，从而验证保护动作的正确性。 下面我们以国电南京自动化设备总厂电网公司的ND300系列的发变组差动保护为例来具体说明试验方法，其他厂家的应该大同小异。这里我们选择ND300系列数字式变压器保护装置中的NDT302型号作为试验对象。该型号的差动保护定值（已设定）见表1: 表1NDT302变压器保护装置保护定值单

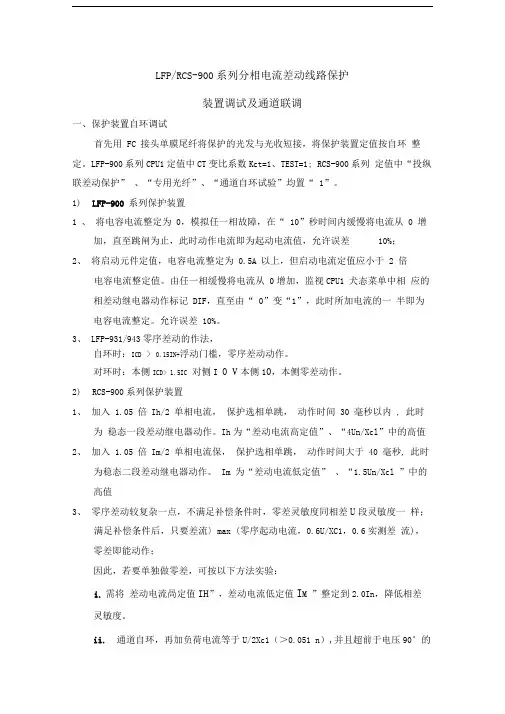

LFP/RCS-900系列分相电流差动线路保护 装置调试及通道联调 一、保护装置自环调试 首先用FC 接头单膜尾纤将保护的光发与光收短接，将保护装置定值按自环整定。LFP-900系列CPU1定值中CT变比系数Kct=1、TEST=1; RCS-900系列定值中“投纵联差动保护” 、“专用光纤”、“通道自环试验”均置“ 1”。 1)LFP-900 系列保护装置 1 、将电容电流整定为0，模拟任一相故障，在“ 10”秒时间内缓慢将电流从0 增 加，直至跳闸为止，此时动作电流即为起动电流值，允许误差10%； 2、将启动元件定值，电容电流整定为0.5A 以上，但启动电流定值应小于 2 倍 电容电流整定值。由任一相缓慢将电流从0增加，监视CPU1 犬态菜单中相应的相差动继电器动作标记DIF，直至由“ 0”变“1”，此时所加电流的一半即为电容电流整定。允许误差10%。 3、LFP-931/943零序差动的作法， 自环时：ICD > 0.15IN+浮动门槛，零序差动动作。 对环时：本侧ICD>1.5IC对侧I 0 V本侧10，本侧零差动作。 2)RCS-900系列保护装置 1、加入 1.05 倍Ih/2 单相电流，保护选相单跳，动作时间30 毫秒以内, 此时 为稳态一段差动继电器动作。Ih为“差动电流高定值”、“4Un/Xcl”中的高值2、加入 1.05 倍Im/2 单相电流保，保护选相单跳，动作时间大于40 毫秒, 此时 为稳态二段差动继电器动作。Im 为“差动电流低定值” 、“1.5Un/Xcl ”中的高值 3、零序差动较复杂一点，不满足补偿条件时，零差灵敏度同相差U段灵敏度一样； 满足补偿条件后，只要差流〉max (零序起动电流，0.6U/XC1，0.6实测差流)，零差即能动作； 因此，若要单独做零差，可按以下方法实验： i.需将差动电流咼定值IH”，差动电流低定值I M”整定到2.0In，降低相差 灵敏度。 ii.通道自环，再加负荷电流等于U/2Xc1（＞0.051 n）,并且超前于电压90°的
