冻结法联络通道施工风险及措施(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-3424-26 冻结法联络通道施工风险及措施(正
式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。
1 冻结钻孔漏水喷砂
1.1 引起冻结钻孔漏水喷砂的原因
在地铁联络通道冻结施工中，往往会遇到地下水压力较大的含水砂层。在这些地层施工近水平冻结孔，发生钻孔漏水喷砂的情况非常频繁，严重时可以引起很大地层沉降，造成隧道管片和地面建筑变形损坏，甚至酿成隧道垮塌的灾难性事故。引起钻孔漏水喷砂的原因主要有：孔口管松动或脱落、冻结管接头断裂、钻头逆止阀失效和孔口止水装置损坏等。有时在冻结壁解冻后，由于冻结管与隧道管片之间的空隙不能及时有效的封堵，也有发生漏水喷砂的情况。根据过去经验，开始施工冻结孔时发生孔口管松动脱落、冻结管断裂、钻头逆止阀失效和孔口止水装置损坏等情况
较少，也易处理。但在冻结孔施工后期，由于地层扰动加大，渗透性提高，很容易引起塌孔抱钻，使得发生上述情况的可能性及处理难度显著增加。
1.2 冻结钻孔漏水喷砂的应急处理
如因孔口管松动或脱落引起孔口管与管片之间漏水，应立即停止钻进，在冻结管上安装管卡，用钻机推进冻结管将孔口管顶实，或者用膨胀螺栓等将孔口管固定牢固。然后用棉纱堵塞孔口管与管片之间漏水处，并通过孔口管旁通进行压浆堵漏。注浆材料以采用化学浆液为宜，也可用水泥一水玻璃浆液。在紧急情况下，可直接从冻结管中注入水泥一水玻璃浆液。
当漏水涌砂点在隧道底部时，如遇紧急情况，可以用堆压法处理。采用这种方法时，先应用棉纱等堵塞出水点控制漏水速度，并及时排水。然后，在出水点周边垒一圈砂包，在出水口埋设导水管，并迅速将水泥和水玻璃撒到出水点，边撒边搅拌，使之快速凝固。在堆压体中可埋一些钢筋或型钢，以便将其与隧道管片固定以增加堆压体的稳定性。当堆压体有一定
强度和体积后，可逐渐控制导水管的出水量。最后，通过导水管或从附近隧道管片开孔注浆封堵出水点。
如因冻结管接头断裂和钻头逆止阀失效引起漏水喷砂，可直接通过冻结管注浆。在采用钻进法下冻结管时，可先准备一个能与冻结管连接的注浆管接头，这样，一旦发生冻结管漏水喷砂的情况，可以迅速拧上准备好的管接头，进行注浆。在用夯管法下冻结管时，可预备一个止浆塞进行堵水和注浆。如没有止浆塞，可准备一个冻结管木塞和一截带阀门的注浆管，在冻结管漏水时，可用木塞堵塞冻结管( 用夯管锤将木塞夯人冻结管) ，然后在冻结管上焊接注浆管进行注浆处理。
钻孔堵漏时需要注意以下几点：第一，要早发现，早做好应急处理的准备；第二、堵漏速度要快，要把握时机，疏堵结合；第三，要尽快进行补偿注浆控制地层沉降；第四，要加强隧道和地层沉降监测，及时对隧道和地面危险建筑采取加固措施。
对于漏水的冻结管，如下入地层深度已达到设计
要求，则可以在冻结管中下人直径较小的冻结管进行冻结，否则，可以移位补打冻结孔。
2 冻结管断裂和盐水漏失
2 .1 引起冻结管断裂与盐水漏失的原因
在积极冻结和开挖期间均可能发生冻结管断裂和盐水漏失的情况。引起冻结管断裂或渗漏的原因主要有三种情况。一是由于冻结管螺纹连接补焊质量或冻结管端头丝堵安装质量存在缺陷，打压试漏不够严格，从而导致供盐水时冻结管接头或冻结管端头丝堵渗漏；二是由于冻结管接头质量差，开冻后管材发生冷缩，引起冻结管接头焊缝开裂渗漏；三是开挖后冻结壁变形引起冻结管弯曲、拉伸，从而造成冻结管接头断裂。冻结管断裂还与打钻和冻结时引起的地层扰动、隧道沉降等有关。
冻结管断裂和盐水漏失一方面使冻结管不能再正常工作，需要停止冻结；另一方面会融化冻结壁，或使冻土强度降低。因此，冻结管断裂会严重威胁冻结施工的安全。这两种情况在过去工程中均有发生，所
幸发现早、处理及时或盐水漏失在粘土层中，从而避免了更为严重后果的发生。
在积极冻结期间发生冻结管断裂和盐水漏失，不会立即对工程安全造成威胁。但是，冻结管裂漏后盐水会渗入地层，即使地层已经冻结也会逐步融化，使地层不能冻结或地层冻结后冻土强度明显降低，这样给以后联络通道开挖带来了很大的安全隐患。特别是一旦有盐水渗入地层，冻结壁的扩展厚度和冻土强度就不能通过测温孔测温来检查，给联络通道开挖带来了极大的风险。
2 .2 冻结管断裂与盐水漏失的应急处理
在积极冻结期间发现冻结管渗漏盐水，可采用以下方法进行处理。
（1）立即切断冻结器盐水供给。
（2）在渗漏的冻结管中下套管恢复冻结，套管与冻结管之间应灌满清水。对于向上倾斜的冻结管，下套管处理会在套管与冻结管之间存在空隙影响导热，所以，应改用液氮冻结。
（3）在紧靠漏管位置打探孔检查漏盐水位置和范围。如漏水位置为透水砂层，可放水降低土层的含盐浓度。
（4）取芯测定漏盐水点附近土体的含盐量或冻土强度。评估冻土强度降低可能冻结壁承载力和稳定性的影响。
（5）必要时采用液氮冻结降低冻结壁温度，或延长积极冻结时间和局部补孔冻结增加冻结壁厚度。
在开挖期间遇到冻结管断裂和盐水漏失的情况，应立即切断盐水供给。如果地层为含水砂层，应立即施工初期支护封闭开挖工作面。并应尽快关闭防护门充压气保持开挖区土压平衡，然后在漏盐水的冻结管中用液氮进行冻结，直至取芯检查冻结壁强度达到设计要求后再恢复开挖。如果地层为粘土层，也宜将漏盐水冻结管改用液氮冻结并及时进行支护。在探明开挖面冻结壁稳定性满足施工安全需要的情况下，方可继续进行开挖。
3 开挖期间长时间停冻
3 .1 开挖期间长时间停冻的原因
开挖期间停冻一般是由于停电或发生严重机电事故引起的。如果在联络通道开挖期间发生长时间停冻，会使冻冻结壁温度迅速升高，使冻结壁的承载力迅速降低、变形速度加快。特别是停冻后冻结壁与隧道管片交界面很容易解冻引起透水。因此，会给工程安全带来严重威胁。在过去，联络通道开挖时因停电或机电事故停冻的时间一般在几小时内，只要尽快恢复冻结，不会对施工安全带来严重影响。但是，过去往往采用较高的盐水温度进行维护冻结，当快施工完联络通道结构时，又提前停冻或提前关闭部分冻结器，从而引发险情。 3.2 开挖期间长时间停冻的应急处理
在积极冻结期间，由于停电或发生严重机电事故引起停冻的情况时有发生。此时，只要延长积极冻结时间即可。延长积极冻结工期一般取停冻时间的2倍。如果在开挖期间发生停冻，根据冻结壁的稳定情况和温度回升情况可以采取以下应对措施。
地铁施工旁通道冻结法施工工艺 一前言 作为一种成熟的施工方法，冻结法施工技术在国际上被广泛应用于城市建设和煤矿建设中，已有100多年的历史，我国采用冻结法施工技术至今也已有40多年的历史，主要用于煤矿井筒开挖施工，其中冻结最大深度达435m，冻结表土层最大厚度达375m.自1992年起，冻结法工艺被广泛应用于xx、xx、xx、xx 等城市地铁工程施工中。公司在xx地铁隧道旁通道工程施工中，采用了冻结法加固的施工方法，通过对施工工艺的归纳总结，以及参考有关施工技术资料，形成本工法。 二、特点 冻结法适用于各类地层尤其适合在城市地下管线密布施工条件困难地段的 施工，经过多年来国内外施工的实践经验证明冻结法施工有以下特点： 1、可有效隔绝地下水，其抗渗透性能是其它任何方法不能相比的，对于含水量大于10%的任何含水、松散，不稳定地层均可采用冻结法施工技术； 2、冻土帷幕的形状和强度可视施工现场条件，地质条件灵活布置和调整，冻土强度可达5-10Mpa，能有效提高工效； 3、冻结法是一种环保型工法，对周围环境无污染，无异物进入土壤，噪音小，冻结结束后，冻土墙融化，不影响建筑物周围地下结构； 4、冻结施工用于桩基施工或其它工艺平行作业，能有效缩短施工工期。 三、使用范围 冻结法适用于各类地层，主要用于煤矿井筒开挖施工。目前在地铁盾构隧道掘进施工、双线区间隧道旁通道和泵房井施工、顶管进出洞施工、地下工程堵漏抢救施工等方面也得到了广泛的应用。 四、工艺原理 冻结法是利用人工制冷技术，使地层中的水结冰，将松散含水岩土变成冻土，增加其强度和稳定性，隔绝地下水，以便在冻结壁的保护下，进行地下工程掘砌作业。它是土层的物理加固方法，是一种临时加固技术，当工程需要时冻土可具有岩石般的强度，如不需要加固强度时，又可采取强制解冻技术使其融化。 五、工艺流程冻结法 六、施工操作要点施工时，应不断对每个施工工序进行管理。控制冻结孔施工、冻结管安装、冻结站安装、冻结过程检测的质量。
地铁6号线二期工程北关站～新华大街站区间联络通道间兼废水泵房 安全专项施工方案 编制： 复核： 审批： 中铁三局集团有限公司 北京地铁6号线二期十二标项目经理部 2013年7月
目录
联络通道安全专项施工方案 一、编制依据与范围 1.1编制依据 1、北京地铁七号线土建施工02标段施工合同 2、北京市轨道交通建设安全风险技术管理体系 3、达官营站--广安门内站区间附属结构施工设计图纸 4、现场施工实际情况及现场调查成果资料 5、地铁施工有关的现行施工技术规范、规程、标准 《地下铁道工程施工及验收规范》（GB50299-1999）（2003年版） 《锚杆喷射混凝土支护技术规范》GB50086-2001 《钢筋焊接及验收规程》JGJ 18-2012 《地下铁道、轻轨交通工程测量规范》（GB50308-1999） 《地下防水工程质量验收规范》（GB50208-2011） 《混凝土结构工程施工质量验收规范》（GB50204-2011） 《钢筋机械连接通用技术规程》（JGJ107-2010） 《地铁暗挖隧道注浆施工技术规程》（DBJ01-96-2004） 《轨道交通隧道工程施工质量验收标准》（QGD-007-2005） 二、工程概况 2.1工程概况 广安门内站～菜市口站区间位于七号线工程西段，采用盾构法施工，线路自菜市口站出发后，自东向西到达广安门内站，在广安门内站进行检修后继续掘进。区间线路位于广安门内大街正下方，区间平面由两条直线结合一曲线构成，线间距15m。本区间风险源较少，仅在K4+970下穿一过街天桥。区间轨顶标高为24.040～32.655m，地面标高为47.23～48.52m，结构覆土厚度为10.25～19.14m。区间纵段为单面坡，坡度为- 8.021‰。区间起讫里程右K4+136.200～右K5+191.685，全长1055.485m，在K4+600处设置一座联络通道。 达官营站～广安门内站盾构区间线路呈东西走向，在线路平面上，线路出区间风井风道后，下穿手帕口公路桥、手帕口铁路桥、手帕口辅路桥、广安门立交桥、南北线阁桥，到达广安门内站西端。区间线路在右K2+870处设置1号联络通道，同时在右K3+448处设置2号联络通道。联络通道主要位于卵石⑦层，地下水为潜水（二），水位标高基
浅谈联络通道开挖施工风险分析及控制措施 摘要:地铁作为现代化的城市轨道交通，承担着越来重要的客流运输任务。由于 地铁隧道两个车站间距较大，其中人员和设备高度密集，一旦发生灾害，救援和 疏散十分困难，因此联络通道成为地铁修建时的必须修建工程。联络通道工程量 相对较小，但是其施工风险非常大，尤其是天津地区的地质条件多为粉土、粉砂，而且地下水含量丰富，在施工过程中极易发生涌水、涌砂等事故。因此，在联络 通道通道开挖过程中对风险的控制尤为重要，现以天津地铁6号线土建施工第R4合同段解放南路站～洞庭路站区间联络通道兼泵房为例，对联络通道冻结法开挖 施工进行讨论。 关键词：联络通道；冻结法；施工风险；控制措施 1工程介绍 天津地铁6号线段解放南路站～洞庭路站区间在里程右DK40+380.000处设置 联络通道兼泵房一座，区间左、右线隧道中心距为15.000m，左、右线隧道轨面 标高均为-17.938m（中心标高为16.078m），联络通道长约8.8m，通道内径尺寸 为2.0×2.5m；联络通道由水平通道、集水井及喇叭口构成，采用冻结法加固，矿 山法施工，风险等级为Ⅲ级。 联络通道水平通道为直墙圆弧拱结构，采用的初次衬砌（钢支架喷射混凝土）厚度为300mm，二次衬砌厚度为400mm的C35、P10模筑防水钢筋混凝土，联 络通道兼泵站的开挖轮廓高约为4.65m（喇叭口5.15m)，宽约为3.4m(喇叭口 4.4m)，开挖区标高约为-19.188m～-14.038m；集水井开挖深度为1.9m，长 5.9m，宽度为3.4m，最低标高约为-21.088m。 联络通道主要位于⑧2粉质粘土、⑧2t2粉土、⑨1粉质粘土层中，拟构筑 联络通道所在位置的隧道管片为钢管片，场区内地下水类型主要为松散岩类孔隙水，钻孔深度范围内地下水可细分为：潜水、第一层承压水、第二层承压水，联 络通道主要位于第一承压水层。 2联络通道开挖施工 在通道开挖前先进行探孔探测，遵循“先探后挖”的原则。探孔主要布置在预 挖土体四周，探查土体稳定情况，探孔采用电锤钻进，深度为开挖步距，后采用 矿山法进行暗挖施工。根据工程结构特点，联络通道开挖采取分区分层方式进行。开挖顺序:一、开挖侧喇叭口导硐及支护；二、进行通道正常段开挖，并按照设计 步距及时支护；三、对侧喇叭口部位，进行喇叭口开挖并进行支护；四、待喇叭 口支护完毕后，开挖冷冻站侧的喇叭口并进行支护；五、通道结构施工结束后强 度达到80%开挖泵站，并按照设计要求开挖步距进行支护。 由于土体采用冻结法加固，强度较高，冻结帷幕承载能力大，因而除喇叭口 处侧墙和拱顶外可以采用全断面一次开挖，开挖步距不大于0.8m，开挖后及时施工初期支护，开挖面从开挖至初喷混凝土不宜大于24小时，冻结壁暴露面收敛 不大于20mm，开挖断面超挖不大于30mm，开挖中心线偏差不大于20mm。 喇叭口开挖严格按照设计尺寸挖掘，尤其钢管片上土体清理干净，喇叭口开 挖施工必须坚持报验制度，并且进行详细的技术交底，严格按施工技术要求施工，喇叭口钢管片背面设置遇水膨胀止水条，并埋设全断面注浆管，及时注浆。 在开挖施工中根据揭露土体的加固效果，以及监控监测信息，及时调整开挖 步距和支护强度，确保安全施工，开挖中，我们采取短挖短支方式，并且现场配 备了套管等相关应急物资来应对断管及盐水泄露等状况的发生，同时加强通道变

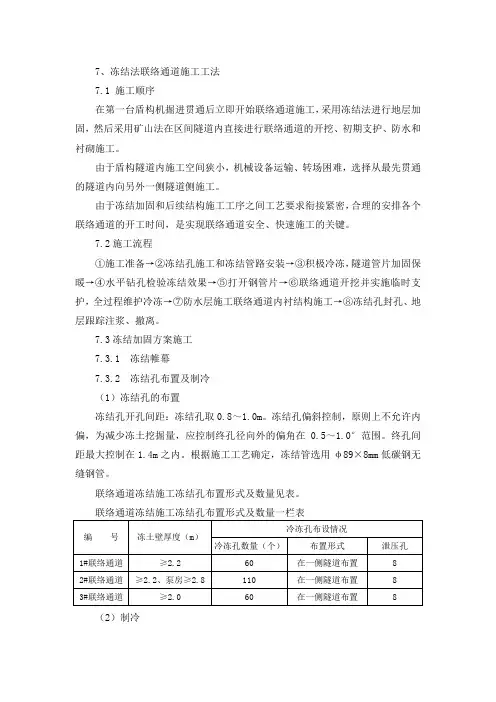

7、冻结法联络通道施工工法 7.1 施工顺序 在第一台盾构机掘进贯通后立即开始联络通道施工，采用冻结法进行地层加固，然后采用矿山法在区间隧道内直接进行联络通道的开挖、初期支护、防水和衬砌施工。 由于盾构隧道内施工空间狭小，机械设备运输、转场困难，选择从最先贯通的隧道内向另外一侧隧道侧施工。 由于冻结加固和后续结构施工工序之间工艺要求衔接紧密，合理的安排各个联络通道的开工时间，是实现联络通道安全、快速施工的关键。 7.2施工流程 ①施工准备→②冻结孔施工和冻结管路安装→③积极冷冻，隧道管片加固保暖→④水平钻孔检验冻结效果→⑤打开钢管片→⑥联络通道开挖并实施临时支护，全过程维护冷冻→⑦防水层施工联络通道内衬结构施工→⑧冻结孔封孔、地层跟踪注浆、撤离。 7.3冻结加固方案施工 7.3.1 冻结帷幕 7.3.2 冻结孔布置及制冷 （1）冻结孔的布置 冻结孔开孔间距：冻结孔取0.8～1.0m。冻结孔偏斜控制，原则上不允许内偏，为减少冻土挖掘量，应控制终孔径向外的偏角在0.5～1.0°范围。终孔间距最大控制在1.4m之内。根据施工工艺确定，冻结管选用φ89×8mm低碳钢无缝钢管。 联络通道冻结施工冻结孔布置形式及数量见表。 联络通道冻结施工冻结孔布置形式及数量一栏表 （2）制冷
