可赛新1527T硅橡胶平面密封剂
包装规格：310ml/支
天山可赛新1527T硅橡胶平面密封剂透明，耐候性好，表干快，防霉变，耐六氟化硫，电绝缘性能优良，应用于电气设备的密封。
型号：天山可赛新TS1527T粘合材料类型：电子元件、纤维类、金属类、其他剪切强度：00（MPa）
有效物质≥：00（％）活性使用期：00（min）工作温度：00（℃）
保质期：12（个月）执行标准：00CAS：00
产品特点：
1、单一组分，不含溶剂，室温硫化
2、100%填满平面间隙
3、可赛新1527T硅橡胶平面密封剂适合较大间隙（最佳间隙小于2.5mm）平面密封
4、中性，不腐蚀机件
5、含氟硅橡胶耐油性能优异
6、耐冲击、耐介质、耐高温
7、可赛新1527T硅橡胶平面密封剂通过GB5749-85生活饮用水卫生规范
8、符合JB/T7311-2001《工程机械厌氧胶、硅橡胶应用技术规范》
可赛新1527W硅橡胶平面密封剂
包装规格：85ml/支
天山可赛新1527W白色，耐候性好，高强度，防霉变，耐六氟化硫，电绝缘性能优异，应用于电气设备的密封。
型号：1527W品牌：天山可赛新粘合材料类型：电子元件、金属类
有效物质≥：90（％）剪切强度：90（MPa）保质期：12（个月）
执行标准：详见CAS：详见
产品特点：
1、单一组分，不含溶剂，室温硫化
2、100%填满平面间隙
3、可赛新1527W硅橡胶平面密封剂适合较大间隙（最佳间隙小于2.5mm）平面密封
4、中性，不腐蚀机件
5、含氟硅橡胶耐油性能优异
6、耐冲击、耐介质、耐高温
7、可赛新1527W硅橡胶平面密封剂通过GB5749-85生活饮用水卫生规范
8、符合JB/T7311-2001《工程机械厌氧胶、硅橡胶应用技术规范》

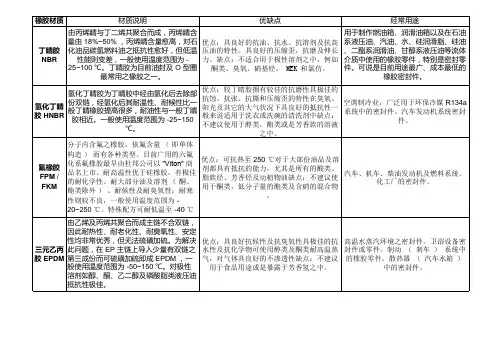

本文摘自再生资源回收 密封条橡胶材料有哪些 1、丁腈橡胶： 具有优良的耐燃料油及芳香溶剂等性能，但不耐酮，酯和氯化氢等介质，因此耐油密封制品以及采用丁腈橡胶为主。 2、氟橡胶： 具有突出的耐热（200～250℃），耐油性能，可用于制造气缸套密封圈，胶碗和旋转唇形密封圈，能显着地提高使用时间。 3、硅橡胶： 具有突出的耐高低温，耐臭氧及耐天候老化性能，在－70～260℃的工作温度范围内能保持其特有的使用弹性及耐臭氧，耐天候等优点，适宜制作热机构中所需的密封垫，如强光源灯罩密封衬圈，阀垫等。由于硅橡胶不耐油，机械强度低，价格昂贵，因此不宜制作耐油密封制品。 4、天然橡胶： 与多数合成橡胶相比，具有良好的综合力学性能，耐寒性，较高的回弹性及耐磨性。天然橡胶不耐矿物油，但在植物油和醇类中较稳定。在以正丁醇与精制蓖麻油混合液体组成的制动液的液压制动系统中作为密封件的胶碗，胶圈均用天然橡胶制造，一般密封胶也常用天然橡胶制造。 5、氯丁橡胶： 具有良好的耐油和耐溶剂性能。它有较好的耐齿轮油和变压器油性能，但不耐芳香族油。氯丁橡胶还具有优良的耐天候老化和臭氧老化性能。氯丁橡胶的交联断裂温度在200℃以上，通常用氯丁橡胶制作门窗密封条。氯丁橡胶对于无机酸也具有良好的耐腐蚀性。此外，由于氯丁橡胶还具有良好的挠曲性和不透气性，可制成膜片和真空用的密封制品。 6、三元乙丙橡胶： 主链是不含双键的完全饱和的直链型结构，其侧链上有二烯泾，这样就可用硫磺硫化。三元乙丙橡胶具有优良的耐老化性，耐臭氧性，耐候性，耐热性（可在120℃环境中长期使用），耐化学性（如醇，酸，强碱，氧化剂），但不耐脂肪族和芳香族类溶剂
硅橡胶的特性 硅橡胶 硅橡胶的性能主要源于线型聚硅氧烷的化学结构，即由于主链由Si-O-Si键组成，具有优异的热氧化稳定性，耐候性以及良好的电性能。当生胶侧链中引入少量苯基，可改善橡胶的耐低温性能；引入γ-三氟丙基，可提高耐油、耐溶剂性能。主链中引入亚芳基可提高耐用辐照及机械性能等。此外硅橡胶以白炭黑及金属氧化物等作填料，以有机硅化合物（硅氧烷或硅烷）作结构控制剂，并使用特定的改性添加剂，过氧化物硫化剂以及配合成型工艺等。因而，硅橡胶不仅具有一系列不同于有机橡胶的特性，而且硅橡胶之间的性能也可有相当差异。 1、耐热性 硅橡胶在空气中的耐热性比有机橡胶好得多,在150℃下其物理机械性能基本不变,可半永久性使用,在200℃下可使用1000h以上;380℃下可短时间使用.因而硅橡胶广泛用作高温场合中使用的橡胶部件。 2、耐候性 硅橡胶主链中无不饱和键,加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性.在臭氧中发生电晕放电时，有机橡胶很快老化，而对硅橡胶则影响不严重.长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 3、电气特性 硅橡胶具有优良的电绝缘性能，其体积电阻高达1×（1014～1016）?.cm,抗爬电性10～30min(特殊品级可达3.5kv/6h),抗电弧性80～100s(特殊品级可达到420s);表面电阻为(1～10) ×1012?.cm;导电品级可达1×（10-3～107）?.cm;介电损耗角正切(tgδ)小于10-3,介电常数2.7～3.3(50Hz/25℃),介电强度18～36KV/mm,而且在很宽的温度及频率范围内变化不大.甚至浸入水中后,电性能也很少降低,十分适合用作电绝缘材料.硅橡胶对高压下的电晕放电及电弧具有优良的阻尼作用。 4、压缩永久变形 压缩永久变形性是硅橡胶在高、低温条件下作垫圈使用时的重要性能.二甲基硅橡胶的压缩永久变形性较差，在150℃下压缩22h 后形变值高达60%左右.但是甲基乙烯基硅橡胶,特别是使用烷基系列过氧化物硫化的制品,具有优良的压缩永久变形性,其形变值可在20%以下.二段硫化条件对压缩永久变形值也有很大的影响,亦即二段硫化温度愈高,压缩永久变形值愈低.为了改进硫化胶制品的压缩永久变形性,还可在胶料中添加氧化汞、氧化镉、氧化锌及醌类化合物等。 由于硅橡胶的压缩永久变形性能优异，因而适宜制作O形圈、密封垫片及胶辊等之用. 5、耐油、耐化学试剂性
缩合型液体硅橡胶的基本特性 （一）单组分室温硫化硅橡胶的特点 RTV-1胶与聚硫橡胶、取氨酯橡胶等一起被用作粘合剂，但RTV-1胶具有如下特点： 1.所有组分混匀后包装在一个容器中，只要挤出胶料，遇空气中潮气即可硫化成弹性体，使用涂布方便； 2.温度对胶料黏度影响不大，无论寒冬、酷暑均可采用相同的操作方法； 3.根据需要，可制成黏度流动型产品用作涂料，又可制成不流动的触变型产品，用作垂直填缝隙密封； 4.在很宽温度范围（-60℃至300℃）内保持橡胶弹性； 5.对大多数基材粘接性优良，如果使用底涂剂，粘接性更佳； 6.湿度对硫化硬度影响不大； 7.电气性能优良； 8.硫化时不吸热不放热； 9.压缩成或拉伸的回弹性优良； 10.除醋酸型及酮肟型外，没有腐蚀性，硫化胶呈化学惰性； 11.耐热、耐寒、耐候性优良； 12.可制成透明产品，也可调制成各种颜色。 （二）双组分室温硫化硅橡胶的特点 RTV-2胶与RTV-1胶及其他双组分体系相比，具有下列优点： 1.使用比较方便，不用加热、加压设备，只需将基础胶料与催化剂混合，即可硫化成弹性体，且无吸热或放热问题。聚酯树脂及环氧树脂虽可在相似条件下使用，但固化时有放热的缺点。 2.根据加工及应用需要，可制成从低黏度的油状物到高稠度的膏状物或腻子胶产品，通过变化催化剂品种、用量以及硫化条件，可获得不同性能的硫化胶。
3.RTV-1胶的硫化过程，是通过接触空气中潮气，由表及里慢慢硫化，而RTV-2胶则是里外同时硫化。 4.RTV-1胶对大部分基材粘接性良好，而RTV-2胶对大部分基材脱模性良好，加之收缩率小，故被广泛用于制软模。当胶料中加入增黏剂或基材表面先用底涂剂处理，则RTV-2胶也可获得良好的粘接性。 5.RTV-2胶具有混炼硅橡胶(https://www.doczj.com/doc/a48327121.html,)及RTV-1胶所具有的耐热性、耐寒性、耐候性、抗电弧性及电气绝缘性，在很宽的温度范围内（-60℃至300℃）内保持橡胶特性，并具有良好的吸振性。
汽车密封胶条的使用技 巧和日常维护 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
汽车密封胶条是汽车的重要零部件之一，广泛用于车门、车窗、车身、座椅、天窗、发动机箱和后备箱等部位，可以生产用于安装客车行李仓门的橡胶铰链，还具有其他防水、密封等作用。 汽车密封胶条的分类： 1、硫化橡胶类密封胶条 一般为三元乙丙材质。综合性能优异，具有突出的耐臭氧性，优良的耐候性，很好的耐高温、低温性能，突出的耐化学药品性，能耐多种极性溶质，相对密度小。缺点是在一般矿物油及润滑油中膨胀量大，一般为深色制品。使用温度范围-60～+150℃。以其适用范围广，综合性能优异，得到国内外行业企业的认可。 2、硅橡胶密封胶条 具有突出的耐高、低温特性，耐臭氧及耐候性能;有极好的疏水性和适当的透气性;具有无与伦比的绝缘性能;可达到食品卫生要求的卫生级别，可满足各种颜色的要求。缺点是机械强度在橡胶材料中最差，不耐油。使用温度范围-100～+300℃。可适用于高温、寒冷、紫外线照射强烈地区以及中高层建筑。 3、氯丁胶密封胶条(CR) 与其它的特种橡胶比较，个别性能差些，但总的性能平衡好。有优良的耐候性、耐臭氧性能、耐热老化性和耐油耐溶剂性，有好的耐化学性和优异的耐燃性，有良好的粘合性。贮存稳定性差，贮存过程中会发生增硬现象，耐寒性不好。相对密度较大。一般为黑色制品。使用于有耐油、耐热、耐酸碱要求的环境。使用温度范围-30～+120℃。 4、丁腈橡胶密封条 主要特点是耐油、耐溶剂，但不耐酮、酯及氯化烃等介质，弹性和力学性能都很好。缺点是在臭氧和氧化中易老化龟裂，耐寒性、耐低温性差。
硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性 材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。 硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。1944年前后由美国DowCorning公司和GeneralElectric公司各自投入生产。我国在60年代初期研究成功并投入工业化生产。现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。 1 硅橡胶的分类和特性 1.1 分类 硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。 1.2 特性 (1)耐高、低温性 在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或
300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。硅橡胶在高温下连续使用寿命见表1。 (2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能 硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。 (3)电绝缘性能 硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较
聚力牌JL-510平面密封胶 【产品特性】 ●聚力牌平面密封厌氧胶符合国际环保标准，已通过欧盟ROSH标准和SGS检测 ●聚力牌平面密封厌氧胶使用传统预切式垫片，如石棉垫，橡胶垫片、纸垫、金属垫等，由于热胀冷缩及老化等原因会产生永久变形而出现渗漏，使用厌氧密封材料不仅可省去库存大量的预切式垫片，且密封性好，有优异的耐压，耐热，耐腐蚀性能。不会因工作温度的变化而出现松弛和收缩，只填充两密封面接触点之外的间隙，使密封面之间产百分之百的接触，从而提供比预切式垫片更可靠的密封。有了厌氧密封材料的使用，才有了现在无泄漏机器的出现，并延长了机器设备的使用寿命 ●聚力牌平面密封厌氧胶：在金属螺纹内因缺氧并在金属离子的催化作用下产生固化反应，形成高强度，耐腐蚀，耐高温，耐老化（寿命超过钢材），密封锁固性极强的高分子热固性塑料 【产品型号及适用范围】 JL-510:50ml/支/250ml/ 筒耐高温（204℃），触变性粘度，耐化学性好，刚性胶层。用于高温工作平面密封及刚性结构紧密配合的法兰面密封。典型用途:发动机齿轮箱分开面、曲轴箱分开面、盖板等平面密封 JL-515:50ml/支/250ml/ 筒通用型，触变性粘度，柔韧性胶层，耐化学性好，无腐蚀性，低延伸率。用于工作时法兰变形量不大的平面密封。典型用途：驱动桥平面，承载能力大的齿轮箱，管道法兰面等平面密封。 JL-518:50ml/支/250ml/ 筒通用型，触变性粘度，无腐蚀性，耐化学性好，耐流体性能优良，柔韧性好，方便拆卸及清除，特别适合铝质平面密封。典型用途：汽车、摩托车发动机平面等。 【性能参数】 产品代号颜色粘度（MPa.S）最大密封间隙(mm) 固化后最大承压(kg/cm2) 工作温度(℃) 工作温度(℃) JL-510 红色250,000/780,000 0.25 360 -55~204 2h-24h JL-515 紫色180,000/380,000 0.25 320 -55~204 1h-24h JL-518 红色480,000/900,000 0.25 340 -55~204 3h-24h 【使用方法】 ●使用聚力牌平面密封厌氧胶，先将要涂平面密封胶位置用丙酮清洗油污和残余胶体，然后在涂平面密封胶，平面密封胶在其中一面涂胶，形成一连续封闭胶线，将需密封部位围起。再将另一个面压紧对准合拢，上紧螺丝，避免错位。 ●聚力平面密封胶静置30-60分钟定位，4至6小时固化，承压300kg/cm2以上。 【注意事项】 ●聚力牌平面密封厌氧胶在缺氧条件下固化，在下列情况下，配合使用促进剂，方可达到满意的固化效果。 ●聚力牌平面密封厌氧胶可以在惰性材料表面（如纯铝、不锈钢、镀锌面）上使用时。要求快速固化定位。能在高低温的情况使用。 ●聚力牌平面密封厌氧胶平面密封剂在没有清洗剂清洗时，也可用促进剂替代。促进剂的使用方法是将其喷涂于干净的螺纹表面，稍晾置一会儿，再涂厌氧胶即可。 ●聚力牌平面密封厌氧胶残留在粘接材料外边的胶液不会固化，装配后可用棉纱擦掉。 ●使用聚力牌平面密封剂固化前对一些塑料会有一定的溶解、溶胀作用，造成塑料软化甚至开裂。 ●聚力牌平面密封厌氧胶对某些金属离子极为敏感，极少浓度的离子即可造成胶液固化。因此，要保证包装瓶内不混入杂质，不将倒出包装瓶的胶液倒回包装瓶，以免污染胶液造成胶液失效、报废。 【包装规格】50ml、250ml 【保质期】12个月 【储存】放置于儿童不及处，避免阳光直接照射.
主营：硅胶密封条、汽车密封条、门窗密封条等 橡胶密封条哪个厂家密封效果好 橡胶密封条是指制作材料为橡胶的密封条，主要应用于汽车机械，门窗等中。 橡胶密封条可以依据断面形状、硫化方法、使用部位和用途、使用材料等几种方法进行分类。橡胶密封条在我们的生活中发挥着各种各样的作用，这些作用虽然不引人注目，但却也不容视;这些作用也许微小，但却也不能缺少。登陆官网，咨询厂家。 近年来，我国积极引进外国的先进科技，橡胶密封条的制作技术得到了很多的进步与发展，它也将在我们的生活中有更加广泛的应用。 由于橡胶密封条经常用在车窗、车门等容易产生摩擦的部位，为了让密封条不变形，橡胶密封条要具有一定的强伸性和较小的压缩性，在配方中加入具有支撑性的配合剂，可以防止橡胶变形。在密封条上添加一定数量的排气孔也可以减少摩擦，防止变形。 橡胶密封条哪个厂家密封效果好？
主营：硅胶密封条、汽车密封条、门窗密封条等河北巨德密封件有限公司位于清河县城西马屯工业区,公司生产各种硅胶密封条、汽车密封条、门窗密封条、空调密封条等等，各种规格型号颜色，还有各种橡胶、硅胶、橡塑、三元乙丙(EPDM)制品。公司技术力量雄厚，致力于公司产品的设计造型、开发制作，产品以质量优、品种全、配套化、系列化、深受用户青睐。 多年来，公司秉承质量优，信誉至上，向顾客提供优良的产品和服务的企业质量方针，不断加强职工的质量意识，引进先进的设备，一切为达到顾客的满意而努力。公司奉行以人为本，科技兴业的宗旨，以品质创特色，以质量求效益，以竞争促发展，向着目标迈进。 如果想要了解更多有关橡胶密封条的知识或者采购橡胶密封条，可以点击河北巨德密封件有限公司官网进行咨询，或者电话联系我们！登陆官网，咨询厂家。
随着环保、汽车多样化、橡胶可再生利用、材料耐热性等要求的提高，进一步降低成本已经成为汽车用橡胶制品发展的主要方向。 密封制品占汽车用橡胶件重量的25％－28％（除轮胎）。近来具有耐臭氧、耐气候老化性能的EPDM胶被广泛应用于汽车门窗密封条中，并逐步取代传统的NR和CR胶。每辆车可使用10－15米长的各种密封条。为进一步降低成本和外形美观，国外厂商已用TPE材料来制造汽车门窗密封条。 橡胶密封件是密封装置中的一类通用基础元件，在泄漏和密封这一对矛盾中扮演十分重要的角色，在人类征服自然的过程中解决泄漏和密封问题。一直在推动技术进步，是防止和减少环境污染的重要途径。 橡胶密封件的作用是封闭箱室油液外溢的缝隙，并防止灰尘、沙土等污物侵入箱室内部，但若安装或使用不当，则容易造成油液泄漏，影响机器的正常工作，75－A造成烧坏轴承、打坏齿轮、拧断传动轴或其他严重故障。 环保机械作为我国正在迅速崛起的新兴行业，将为液压气动密封件行业开辟出一个新的市场领域。汽车、石油工业的发展，橡胶部件除要求耐油外，还需具有良好的耐热、耐高温、高压、耐氧等特性。
深圳市奥克橡胶技术有限公司是东莞泰克密封技术有限公司在深圳市设立的一家独资企业，主要以设计与销售为主，同时代理部分进口品牌密封制品，满足国内客户全方位需求。公司产品包含有O型圈,X型圈(星型圈),Y型圈(U型圈),WASHER(垫圈),橡胶杂件等客户需求各种形状之密封制品。材质涵盖有FFKM(全氟醚橡胶），Aflas橡胶，ETP橡胶，VITON(FKM氟橡胶)，HNBR(氢化丁腈橡胶)，fluoro-silicone(氟硅橡胶)，SILCONE(硅橡胶)，CR(氯丁橡胶)，NBR （丁腈橡胶），ACM(丙烯酸酯橡胶)等等。我司密封制品主要服务于机械液压，汽车电子，石油化工，塑料模具，食品，航空以及国防军工等领域，针对此类客户的要求，公司致力于高性能弹性体产品的开发与应用，研发出一批高耐磨，抗高温，抗腐蚀的特殊橡胶配方材料，为绝大部分客户解决了现实问题。 更多行业资讯，请移步到我们官网了解：
摘要硅橡胶材料是一种优良的绝缘橡胶材料，具有耐臭氧、耐高温等特点。但这种材料的最大缺点是具有易燃性，需要有良好性能的阻燃剂来克服这一缺点。本文分析了阻燃硅橡胶的制备与性能，探讨了几种常用阻燃剂对硅橡胶的阻燃影响，以提升这种材料的阻燃性能，扩大其适用范围。 关键词硅橡胶材料；阻燃剂；制备；性能分析 中图分类号 tq33 文献标识码 a 文章编号 1674-6708（2016）170-0121-01 目前，对硅橡胶有良好阻燃作用的阻燃剂有许多，例如卤系阻燃剂中的氯化石蜡和磷系阻燃剂中的红磷及磷酸酯等。但其燃烧时会产生有害气体，污染空气和环境。因此，近年来，研究人员不断探索能够替换这些阻燃剂的新型阻燃剂，使硅橡胶材料既能够有较好的阻燃性能，又能够起到保护环境的作用。下文分析了阻燃硅橡胶材料的制备及性能，对几种阻燃剂的性能做了比较，以不断提高阻燃硅橡胶材料的制备。 1 阻燃硅橡胶材料的制备及性能分析 1.1 阻燃硅橡胶材料的制备 阻燃硅橡胶材料的制备需要一些必要的材料和化学制剂，分别是白炭黑、催化剂、阻燃剂、交联剂、电子分析天平、数显鼓风干燥箱、循环水式真空泵以及机械秒表等。其阻燃硅橡胶材料的制备过程如图1所示。 首先将白炭黑分批倒入至硅橡胶材料中，并搅拌均匀。分批加入过程中，每次加入时需停顿30min，使白炭黑能充分分散。由于白炭黑具有较强的黏稠度，每次加入时的量应尽可能地少。其次，a组分的制备需要分别将交联剂和白炭黑加入硅橡胶中，搅拌均匀。b组分的制备是将催化剂滴入到阻燃剂粉体中，搅拌均匀备用。最后将a、b两个组分合在一起强力搅拌分散均匀，放入锥形瓶中，并利用真空泵抽真空。去除硅橡胶材料上的气泡以后，将其涂抹在事先准备好的玻璃片上，并在150℃的温度下进行烘干，用刀片刮下玻璃片上的固体硅橡胶材料放入样品袋。 1.2 硅橡胶材料的阻燃性能分析 性能分析包括3个部分：阻燃性能测试、撕裂强度测试以及拉伸长度测试。阻燃性能测试是用镊子将样品夹住放置酒精灯上直接接触火焰7s，然后移开，观察样品并记录燃烧时间。撕裂强度测试是用500g砝码直接压在对折样品的上方，待一段时间后取下，观察样品的裂痕状况，其裂痕长度共分为5级。拉伸长度测试是将样品的一段先固定住，然后用镊子夹住另一端，利用橡皮筋每次拉伸样品2mm，用游标卡尺记录橡皮筋的拉伸长度，利用橡皮筋的拉伸长度间接计算出样品的拉伸长度。样品的拉伸长度共分为10级。 下文详细分析几种阻燃剂对硅橡胶材料的阻燃性能影响，探索出能发挥最大效用的阻燃剂用量，以此为基础探讨具有高效阻燃性能的硅橡胶材料的制备。 2 几种阻燃剂的阻燃性能分析 2.1 氢氧化铝/氧化铁阻燃剂 这种阻燃剂通过改变氢氧化铝和氧化铁的用量，测试硅橡胶材料的阻燃性能，并据此计算出能发挥这种阻燃剂最大阻燃效用的用量。随着氢氧化铝和氧化铁制剂用量的加大，硅橡胶材料的拉伸强度不断增加。在阻燃剂为8.75g时，其拉伸强度为6级；若用量低于6.25g，则这种氢氧化铝/氧化铁阻燃剂的阻燃性能不够显著；在阻燃剂大于6.25g时，硅橡胶材料的阻燃性能明显提高。在阻燃剂用量达到8.75g时，其阻燃性能显著下降至三级，撕裂强度也下降为二级。 在阻燃硅橡胶的制备中，白炭黑和催化剂的用量也会影响硅橡胶材料的阻燃效果。在白炭黑用量增加时，由于白炭黑的颗粒在硅橡胶中很容易聚集为大颗粒，导致其结构发生改变，阻碍其与硅橡胶材料的交互作用，降低硫化效果，使材料的搅拌流动性能变差，增加其固化
几种优良阻燃剂简介 阻燃剂又称耐火剂和防火剂，是加入制品和材料中能阻止引燃或抑制火焰传播的助剂。主要是通过阻燃药剂产生较多量的不可燃气体或药剂薄膜不能燃烧而达到防火的目的。 根据其使用方法可分为添加型和反应型两类，添加型阻燃剂是在制品的加工过程中掺入制品中，多用于热塑性塑料。反应型阻燃剂是在聚合物合成过程中作为单体化学键合到聚合物分子链上，多用于热固性塑料布。按照化学结构，阻燃剂又可分为无机和有机两类，在这些化合物中多含有卤素和磷，有的含锑、硼、铝等元素。 具有实用价值的阻燃剂必须具备以下条件：①与高分子材料混溶性良好；②不改变高分子材料的固有物性，如耐热性、机械强度、电性能；③分解温度不应太高，但在加工温度下又不能分解；④耐久性好；⑤耐候性好；⑥毒性小，燃烧时不产生毒性气体；⑦价廉。 阻燃剂主要用于建筑材料、电器材料、汽车零件中，保护塑料制品、纺织品、橡胶、纸制品、粘合剂、木材等使用时不着火或使火焰迟缓蔓延。 由于毒性问题和各国对阻燃剂检验方法不同，情况复杂，因而阻燃剂的产量未能按预期的那样增长。今后应针对不同要求开发新用途的、性能优良的、又无毒性的新阻燃剂。 目前已推出大量代替溴系阻燃剂的不含卤素的新型阻燃剂，并正在开发新型增效剂作为阻燃剂的添加剂。用于工程塑料的产品也更多，磷溴复合体系也已问世。 Martinswerk 公司提供了几种氢氧化镁和三水合铝（ATH）产品：Magnitin的氢氧化镁产品，主要用于聚丙烯；Martinal ATH产品，可改善在热固材料中的粘度性能。AKZO化学化司推出了一种磷酸型的非溴系阻燃剂Fyrolflex RDP，它具有低挥发度和高热活化温度（300℃），应用于PC和ABS。 Hoechst公司的Hostaflam多磷酸铵阻燃剂，据称比ATH和氢氧化镁好，其添加率低于50%，可减少对聚合物机械性能的影响。 FMC公司已生产出第一个集溴和磷于同一分子中的阻燃剂体系。其中Reoflam PB-460产品提供了优良的阻燃和加工性能，并可改善树脂性能。Dover化学公司也提供了磷、溴和氯系阻燃剂（DG-9021含氯15%、溴15%和磷4%），可用于泡沫软聚氨酯橡胶。 阻燃剂的开发大致上正朝着增效体系发展。Borax公司的阻燃剂增效剂，Firebrake硼酸锌，可提供阻燃、促进焦化、防电弧和抑制余辉作用。Firebrake 415可最有效地用作工程树脂的阻燃剂和PVC的烟雾抑制剂（与ATH并用）。Firebrake 500是无水硼酸锌，具有高热稳定性，可用于高温加工和工程树脂。 主要阻燃剂品种介绍： 商品名阻燃剂MCA
密封胶作业指导书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
密 封 胶 作 业 指 导 书 审批：毛成秀实施日期： 2014年11月01日 四川省科信建设工程质量检测鉴定有限公司 1.要求 1.1外观：产品应为细腻，均匀膏状物，无气泡，结块，凝胶，结皮，无不易分散 的析出物。 双组分产品两组分的颜色应用明显区别。 材料物理性能要求
相容性试验方法 1.依据标准 GB 16776-2005 建筑用硅酮结构密封胶 2.仪器设备：玻璃板，无色透明浮法玻璃，75mm×50mm×6mm， 隔离胶带，25mm×75mm。 温度计：20℃～100℃ 紫外线荧光灯：UVA-340型 紫外辐照箱 清洗剂：50％异丙醇一蒸馏水溶液 参照密封胶，浅色或半透明密封胶 3.试验原理： 将一个有附件的试验试件放在紫外灯下直接辐照，在热条件下透过玻璃辐照另一个试件，再对没有附件的对比试件同样试验，观察两组试件颜色的变化，对比试验密封胶同参照玻璃及附件粘接性的变化。 光照试件的位置 4. 试样的制备 在玻璃表面用50％异丙醇一蒸馏水溶液并用洁净布擦拭干净。
按下图在玻璃的一端粘贴隔离胶带，覆盖宽度约为25mm。 按照上图制作8块试件，4块是无附件的对比试件，另外4块是有附件的试验试件截切成条状，尺寸为6mm×6mm×50mm，放在玻璃板中间，对比试件和试验试件的制备方法相同，只是不加附件。 将试验密封胶挤注在附件的一侧，参照密封胶挤在附件的另一侧，用刮刀整理密封胶与附件上端面及侧面紧密接触，并与玻璃密实粘结，两种胶的相接处应高于附件上端约3mm。 5.试件的养护和处理 制备的试件在标准条件下养护7d，取两个实验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中，再放入两个实验试件和两个对比试件，玻璃面朝上放置，在紫外灯下辐照21d。 为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换，为保证均匀辐照，每两周按下图更换灯泡，去除3#灯泡，将2#灯泡移到3#灯的位置，将1#灯移到2#灯的位置，将4#灯移到1#灯的位置，在4#灯的位置安置一个新灯泡。 实验箱的温度应控制在（48±2）℃（距离试件5mm处测量），试件表面温度每周测一次。 6.实验步骤 试件编号后将试件放置在紫外线下，记录试件放置的方向，
在过去的三到五年里，热固性液体硅橡胶（LSR）的注塑技术得到了快速的发展。LSR的注塑设计与刚性工程热塑料有着重要的差别，这主要是因为这两种橡胶的物理性质，如低粘度，流变学性质（快速固化），剪切变稀性质，以及较高的热膨胀系数等区别较大。 由于LSR的粘度较低，因此它在注射成型过程中，即使在注射压力较低的情况下，填充流速也可以较快，但是为了避免空气滞留，对模具通风的要求更加严格。总的来说，现代LSR 的快速硫化的循环时间更短（某些情况下循环时间不到20秒），为了充分利用这一特性，加工机械、注射成型机以及部件转移系统等必须相互配合，作为一个高度集成的整体运作。冷流道成型现代冷流道体系充分利用了LSR剪切变稀的性质，真正达到了无浪费，无毛边成型。在过去的三到五年里，冷流道模塑在制造业中的优势地位急速上升，并导致橡胶产品的产量增加、废品减少、劳动成本降低等良好的势头。LSR不会在模具中收缩，这一点和热塑性塑料类似。但是由于膨胀系数较高，加热时会发生膨胀，冷却时却仅有微小的收缩。因此，部件通常不能在模具中保持准确的侧边距，只有在表面积较大的空腔中才可以保持。与热流道模塑相似，在冷流道加工中，热固LSR应保持较低温度和可流动性，以确保没有物料的损失。这种加工方法最适用于在清洁的室内环境中生产大小、结构相似的大体积部件。理想模型是在人为因素影响最小的设备中昼夜不停的运转，并逐步增大运转周期（日或周）。目前所用的冷流道设备有两种基本类型，即闭合系统和开放系统，它们各有优缺点。注射循环中，闭合系统在每一个管道中都采用“开动销”或“针形阀”来控制LSR橡胶的流量。而开口系统则根据注射压力的大小，利用“收缩嘴”和阀门来控制物料的流量。与开口系统相比较，闭合系统最典型的特点是在较低的注射压力下进行注塑。设备中可调控的“节流口”可以对不平衡的分流道以及物料的不同剪切变稀性能进行微调。缺点是对某些给定大小的部件和模具，设备需作额外的调整。开放系统利用通过喷嘴或者阀门的高剪切速率，在注射压力降低时，进行截流。一般情况下，开放系统的空腔填充时间要比闭合系统稍微短一些。开放系统由于分流道和喷嘴较小，空腔密度较高。分流道则要求自然平衡，并与物料本身的流变性能严格匹配。因为开放系统的流道尺寸较小，所以通常不用可调“节流口”，只需普通阀门就可以很好的控制流量，并获得最佳的压力点。分模线设计液体硅橡胶注射成型模具时，首先要考虑分模线的位置，因为分模线内部需设置一些通道，利用这些通道完成通风任务，通风孔必须设置在注射物料最后到达的模具末端。预先考虑以上因素，有助于避免空气的夹带和焊接线边缝强度的损失。由于LSR的粘度低，所以必须确保分模型线的精确度，避免出现毛边。虽然如此，最终产品上的分模线清晰可见。部件的几何形状和分模线的位置还会影响脱膜过程。在部件设计中，轻微的根切有助于确保被塑部件与模具空腔之间坚固的结合在一起。收缩虽然液体硅橡胶在注射成型过程中没有收缩，但是由于硅橡胶具有较高的热膨胀系数，因而在脱膜、冷却后通常会有2％－3％的收缩。确切的收缩数据主要取决于物料配方，但是从加工的观点来看，设计者如果在构思的时候，预先对影响收缩的一些因素有所考虑的话，最后的收缩情况会有所变化，这些因素主要包括加工的温度，物料脱膜的温度，空腔压力等。另外要考虑的是注入口的位置，因为通常物料在流动方向上的收缩要比其垂直方向的收缩来得明显些。另外，部件的尺寸也是一个影响因素，一般来说，部件越厚，收缩越小如果在实际应用中要求二次硫化，则还要考虑额外增加0.5%－0.7%的收缩。通风当模具空腔关闭时，空气滞留在内，随着LSR的注射，空气首先被挤压，接着逐渐被填料赶出空腔，由于LSR的粘度较低，空腔很快被填充。在快速填料过程中，如果空气不能完全被赶出空腔，将会夹带在硫化后的物料中（通常表现为沿部件周边一圈白边或是内部光滑的小气泡）。典型的通气管道宽1－3mm，深0.004－0.005mm，现已成功应用于生产中。排除空腔滞留空气的最佳方法，是在每一个注射成型循环中，采用抽真空的办法将空腔中滞留空气赶走。就是说，在设计分模线时确保模具密闭，真空泵通过模具开关下面的夹具将所有空腔抽真空。一旦真空度达到预想标准要求，立刻关闭模具，开始注
甲醛释放量测试系统GB18580-2017 GB17657-2013 甲醛释放量测试系统由甲醛测试试件平衡预处理恒温恒湿室和甲醛释放量测试气候箱组成，完全满足GB18580—2017、GB17657—2013标准的要求。一、用途与使用范围 甲醛测试试件平衡预处理恒温恒湿室提供单独的试验空间，能够消除甲醛测试试件释放甲醛互相污染从而影响试验结果，大大提高了试验精度。多舱的配置使得可以进行循环试验，大大提高了试验效率。 甲醛测试试件平衡预处理恒温恒湿室是华衡公司针对GB18580—2017、GB17657—2013- 4.60标准中板材试样的15天预处理要求专门生产的试验设备，本设备具备一台设备有多个环境舱，.本机型可实现4块标准试样样品的预处理，不产生交叉污染。避免不同样品同时进行预处理所带来的相互干扰的问题。可有效提高检验机构的样品检测与评价效率。 试件在23±1℃，相对湿度（50 ±5）%条件下放置（15±2）d，试件之间距离至少25mm，使客气在所有试件表面上自由循环，恒温恒湿室内空气置换率至少每小时1次，室内空气中甲醛质量浓度不能超过0.10mg/m3 二、执行标准 GB18580—2017 《室内装饰装修材料人造板及其制品中甲醛释放限量》 GB17657—2013 《人造板及饰面人造板理化性能实验方法》 EN 717—1 《人造板甲醛释放量测量环境箱法》 ASTM D6007—02《小尺度环境箱测定木制品释放气体中甲醛浓度的标准测试方法》 三、主要技术指标
甲醛释放量测试恒温恒湿室，甲醛释放量试件预处理恒温恒湿室，甲醛释放量预处理测试环境舱，甲醛测试试件预处理测试舱，四舱甲醛释放量恒温恒湿舱，甲醛释放量预处理环境舱，四舱甲醛测试试件平衡预处理恒温恒湿室人造板材甲醛释放量测试气候箱（触摸屏型）甲醛释放量环境测试舱甲醛释放量检测用1m气候箱 一、用途与使用范围 人造板甲醛释放量的大小是衡量人造板品质的重要指标，关系到产品对环境的污染及对人类健康的影响。1 m3甲醛释放量气候箱检测方法是国内外普遍采用的室内装饰、装修材料甲醛释放量检测的标准方法，其特点是模拟室内气候环境，检测结果更贴近实际，因而真实、可靠。本产品参考发达国家甲醛测试有关
如何正确选择一款硅橡胶密封垫？ 如何正确选择一款硅橡胶密封垫 首先应该考虑我们需要的密封垫片应该达到哪些要求，请参考以下几点： 1.温度：所选用的垫片应该在最高或最低的工作温度下有合理的使用寿命。如前所述，为了在工作条件下保持密封，垫片材料应能耐受蠕变，以降低垫片应力松驰。室温下，大多数垫片材料没有大的蠕变，但随着温度的升高（超过100℃），除大多数金属垫片外，蠕变变得严重了。因此最容易区分垫片质量优劣的是垫片在不同温度下的蠕变松驰性能。除了短期能耐受的最高或最低工作温度外，应考虑允许连续工作的温度，通常该温度低于最高工作温度和高于最低工作温度。 2.压力：垫片必须承受最大的工作压力。这种压力可以是试验压力，因为它可能是最大工作压力的1.25～1.5倍。对于非金属材料的垫片，因其P×T值有一极限值，所以在选择其最大工作压力时，要考虑垫片所能承受的最高工作温度，尤其是饱和水蒸气，其蒸汽压力越高，蒸汽温度也就越高。用于真空操作条件下的垫片也要做特殊考虑，对于一般真空（760～ 1Torr）（1Torr=133.322Pa）可采用橡胶或橡胶粘结纤维压缩垫片；对于较高真空（1～ 1×10-7Torr）可用橡胶O形环或矩形模压密封条；对于很高真空（1×10-7Torr以上），则需采用特殊的密封材料和结构形式。 3.安全性：如果密封高度毒性的化学品，则要求垫片具有更大的安全性。例如对液化气系统，选用缠绕垫片较佳，且宜选用带外环形式的，使之具有较高的抗吹出能力。此外，对石油炼制厂，还有防火的要求。例如，对于输送易燃液体的管道系统，非金属垫片用于全平面或突面法兰上的最高使用压力为5Mpa，最高使用温度为400℃。 4.经济性：虽然垫片相对比较便宜，但在选择垫片的品质、类型和材料时，应考虑到泄漏造成的物料流失、停工损失以及发生重大破坏造成的经济后果，综合考虑垫片的性能与价格比 5.其他考虑 还有许多影响选择垫片材料和结构形式的因素 （1）循环载荷如果温度和压力存在频繁的波动，则垫片必须有足够的回弹能力。 （2）振动如果管线有振动，那么垫片就必须能经受反复的高循环应力作用。 （3）磨损某些含悬浮颗粒的介质会磨损垫片，以致缩短垫片的使用寿命。 （4）污染介质如果密封介质是饮用水、血浆、药品、食品、啤酒等，要考虑垫片材料的化学物质污染介质，需采用符合食品和医药卫生要求的PTFE或橡胶等材料。 硅橡胶质：如天然橡胶（NR）及各种合成橡胶[包括丁腈橡胶（NBR）、氯丁橡胶（CR）、丁苯橡胶（SBR）、氟橡胶（FPM）、硅橡胶（VMQ）、乙丙橡胶（EPDM）等； 1．天然橡胶（NR）对弱酸和碱，盐和氯化物溶液具有良好的耐蚀性能，对油和溶剂耐蚀性能是差的，并不推荐用于臭氧介质。推荐工作温度-57℃~93℃。
硅胶 碳酸钾阻燃剂阻燃性能 及阻燃机理的研究 田丽 张宏 (中国人民武装警察部队学院 廊坊 065000) 摘 要 硅胶 碳酸钾阻燃剂是一种新型的阻燃剂。它通过形成膨胀型炭化层,在凝聚相起阻燃作用。该阻燃剂能够明显降低聚丙烯、纤维素、聚乙烯、尼龙6,6、PS等高聚物的燃烧性能,且不会增大这些高聚物一氧化碳及烟气的生成量。另外,本文通过实验提出几种可能的阻燃机理,并对此进行了分析。通过分析表明,炭层迅速增加的原因可能是化学催化或物理作用,较为合理的解释是硅胶分子的气孔效应。 关键词 硅胶 碳酸钾 阻燃性能 阻燃机理 气孔效应 锥形量热仪 1 引言 近年来,塑料、橡胶、合成纤维等聚合物材料及其制品的发展非常快,它们正在迅速代替传统的钢材、无钢金属以及天然聚合物(如木材、天然橡胶等),广泛应用于工业、农业、军工等产业部门,已为人们日常生活所必需。可是,目前生产的高聚物材料大多数属易燃或可燃性材料;且燃烧时,热释放速率大,热值高,火焰传播速度快,同时还会产生浓烟和有毒气体,对人们的生命安全造成极大威胁。因此,如何提高合成高聚物材料的抗燃性已成为一个急需解决的问题。 为了提高合成材料的抗燃性,人们提出了各种各样的方法,其中常用的方法有以下几种:(1)提高其点火能;(2)减小火焰传播速度;(3)减小释热速率;(4)减小毒性物质及烟气的生成。热稳定性好的聚合物虽能满足以上要求,但价格一般比较昂贵,且物理性能和加工性能不如热稳定性差的聚合物(如大部分商品聚合物PE、PS、PP、PVC等)。对于热稳定性较差的高聚物一般采用添加阻燃剂的方法减小其火灾危险性,但这种添加剂必须对材料的物理性质、加工性质以及价格的影响较小才能满足要求。卤系阻燃剂具有效力强、对材料相容性好、机械性能影响小,已成为当今阻燃剂市场的主流产品,但其燃烧产生的烟雾中含有氢卤酸,导致了单纯由火灾所不能引起的对电路系统和其它金属物品的腐蚀;同时卤化氢对人的呼吸系统及其它器官刺激性强,危害严重。在封闭条件下,如煤矿、高层建筑、学校、医院、火车、飞机、轮船等场所强烈要求使用无烟、无毒或低烟、低毒的阻燃材料。另外人们普遍认为某些卤系阻燃剂的燃烧和再循环对环境会造成负面影响,因此国外阻燃技术新动向之一是开发无卤化和低发烟量的阻燃剂。其中,通过促进膨胀型炭化层的形成,在凝聚相起作用的阻燃方式在现阶段占有不可忽视的地位。 膨胀型炭化层的形成降低高聚物可燃性的机理体现在以下几个方面: 1)炭化层的生成,固化了部分碳和氢元素,减少了可燃挥发分的生成量; 2)炭化层具有较低的热传导性能,可看作是内部基材的绝热保护层; 3)炭化层的形成同时阻挡了热分解产物与外界的物质交换,以及外部空气向反应区的扩散。 炭化层的物理结构对以上这些作用的影响很大,厚且多泡的炭层结构的阻燃效果明显优于脆且薄的炭层结构;炭层的生成温度必须高于聚合物的生成温度,且低于聚合物的热分解温度,这样才能起到阻燃效果;另外,炭化层在燃烧过程中形成的越早,阻燃效果越好。 目前,国内、外一些阻燃研究所正努力研究聚合物在燃烧过程中的成炭机理、成炭方法,以促进成炭,从而使添加剂能更好的发挥阻燃作用。我们对含硅聚合物的研究表明,这些含硅的聚合物无论单独作用、与聚合物混合使用,还是作为共聚体,都是很有发展前途的阻燃剂。 2 实验部分 研究中所使用的聚合物和添加剂为硅胶(Fisher scientific公司,28-200目);碳酸钾(马林克罗特公司,粒状);聚丙烯PP(Scientific公司的聚合物产品,重均分子量=240000g mol);聚苯乙烯PS(Scien tific公司的聚合物产品,重均分子量=45000g mol);苯乙烯 丙烯腈SAN(GE聚合物);聚甲基异丁烯酸,PMMA(Du Pont,El vacite);聚乙烯醇PVA(Scientific公司的聚合物产品,数均分子量=86000g mol,重均分子量=178000g mol,经NaOH水溶液处理后99 7%为水合物);尼龙6,6(Rhone Poulenc)和 纤维素(Sigma Chemical公司,纤维含量99 5%)。将添加剂和聚合物同时放于研钵中研碎(一般添加剂的重量百分组成不超过10%)。将粉状试样(40g-50g)利用热压机压缩[在22MPa(10吨)的压力,
橡胶参考资料2005年 新一代液体硅橡胶 严宏洲 (湖北红星化学研究所 襄樊 441003) 编译 最近Laur硅橡胶公司展示了新一代液体硅橡胶。这种材料应用了当前先进的平稳硫化技术(EC),解决了当前双组分液体硅橡胶(L SR)存在的一些问题。这种材料可作为单体系(IP)充分配合后供应。 尽管这种材料还处在商业化初期,但是由于其具有以下优点,应用前景很广阔:11充分配合———无需混合操作;21没有配比不当的物质; 31无需清理混合设备;41没有清理过程中的物料损失;51优异的物理性能(拉伸强度、拉断伸长率、撕裂强度、热老化性能、压缩永久变形);61储存寿命长;71硫化周期短;81符合美国食品药物管理局(FDA)标准;91可调色;101不同硬度间可混合。 尽管通常声称液体硅橡胶已充分配合,但实际并非如此。一般液体硅橡胶有两个组分,A和B,在用之前需要混合。在室温下,混合后的储存寿命不多于3d。大多数情况下,当对颜色有要求时要事先加入着色剂。这种新的平稳硫化体系可以作为单组分供应,无需再混合。这意味着只需要将原材料直接注入到模具中即可。 因为双组分液体硅橡胶在使用前需要混合,不可避免地存在局部配比不当的问题。对双组分体系来说,如果泵运行不正常,就会产生配比不当的物质。混合不均会影响橡胶的硫化周期和物理性能。 双组分胶的储存寿命不多于3d。所以当混合设备长时间不用时,必须将其清理干净。只清理A和B组分其中一个时,就会导致设备以后启用时混合比例不当,造成材料的浪费。采用新的平稳硫化技术的材料体系具有长的储存寿命,故当混合装备长时间不用时不必清理或洁化。 如表1～3所示,同现有的双组分液体硅橡胶相比,这种新的单组分硅橡胶具有相似的性能。表中未列出这种新材料的粘度,实际同双组分液 表1 40度双组分和单组分液体硅橡胶物理性能对比 物理性能 硬度 拉伸强 度,MPa 拉断伸长 率,% 撕裂强度, kN/m 平板硫化,10min,171℃ 1P,40度38.3 6.953655.5 L SR#1A+B,1∶139.99.057319.3 L SR#2A+B,1∶138.19.263160.1 L SR#3A+B,1∶144.09.058540.1 二段硫化,4h,200℃ 1P,40度40.18.157232.6 L SR#1A+B,1∶140.29.253323.1 L SR#2A+B,1∶141.48.051636.1 L SR#3A+B,1∶146.29.352840.5表2 硅橡胶热老化后的物理性能 物理性能(225℃×70h) 硬度 拉伸强 度,MPa 拉断伸长 率,% 撕裂强度, kN/m 平板硫化,10min,171℃ 1P,40度46.98.241233.8 L SR#1A+B,1∶140.6 6.937422.8 L SR#2A+B,1∶145.1 5.323634.3 L SR#3A+B,1∶146.7 6.731828.5 二段硫化,4h,200℃ 1P,40度46.28.341033.4 L SR#1A+B,1∶140.9 6.936220.3 L SR#2A+B,1∶145.7 4.823134.0 L SR#3A+B,1∶147.17.134228.0表3 平板硫化和二段硫化后的压缩永久变形 压缩永久变形(177℃×22h),% 平板硫化二段硫化1P,40度2418 L SR#1A+B,1∶15638 L SR#2A+B,1∶14611 L SR#3A+B,1∶11611 2
硅胶常见问题分析 一、硅胶的应用 常用硅胶的应用分类方法有：按成型方式分类、按制品应用分类、按硫化类型分类等. 1、按成型方式可分为：模压硫化、挤出硫化、压延硫化。 2、按制品应用可分为：电力行业、办公用品、家居用品、汽车行业、建筑行业、航天航空、医疗食品接触等。 3、按硫化类型可分为：过氧化物硫化和加成型硫化。 模压成型 定义:模压成型又称压制成型，是将混炼胶置于阴模型腔内，合上阳模，借助压力和热量作用，使物料充满型腔，形成与型腔相同的制品。在经过加热使其固化后脱模，便制的模压制品。 挤出成型 定义:挤出成型在橡胶加工中是指用单螺杆挤出机制造各种连续制品的过程.如管材、密封条、电线电缆包覆等。 原理:硅胶自进料口进入料筒,在螺杆旋转作用下将物料不断压紧后通过模口塑造成固定形状的制品,然后经过烘道加热后硫化. 设备:硅橡胶挤出成型过程中一般分为挤出设备和硫化设备两个部分.挤出设备及单螺杆挤出机,通常单螺杆挤出机是由螺杆、机筒、机头、机架、冷却装置和传动装置。硫化设备有热空气烘道和盐浴等.
压延成型 定义： 硅胶压延成型时将混炼好的硅胶通过一些列相向旋转着水平滚筒间隙，使物料承受挤压和延展作用，成为一定厚度、宽度与表面光洁度的薄片状制品。 压延设备： 压延机是压延生产中的关键设备。压延机的滚筒数目有三辊、四辊、和五辊，滚筒的排列方式有三角型、直线型、逆L型、正Z型、斜Z型、L型等 2、应用 由于硅橡胶有多样的应用领域、硅橡胶自身也有多品种，因此在不同应用中选择合适的硅橡胶品种是销售过程中非常重要的一部分。针对一个新的制品在选择材料之前我们首先要明确产品的性能目标,其次要确定客户现有的加工条件.针对这两项基本信息后选择合适的材料.
