冷库基本知识

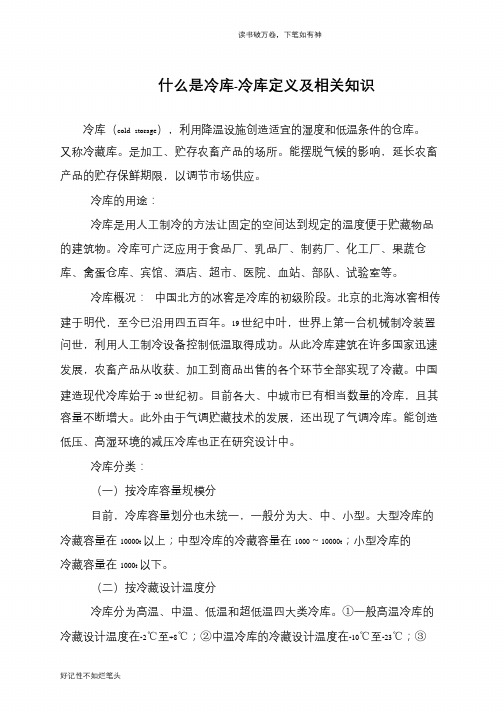

冷库是用人工制冷的方法对易腐食品进行加工和贮藏，以保持食品食用价值的建筑物。
一、冷库建筑的特点和要求冷库主要用于食品的冷冻加工及冷藏，它通过人工制冷，
使室内保持一定的低温。冷库的墙壁、地板及平顶都敷设有一定厚度的隔热材料，
以减少外界传入的热量。为了减少吸收太阳的辐射能，冷库外墙表面一般涂成白色或浅颜色。因而冷库建筑与一般工业和民用建筑不同，有它独特的结构。冷库建筑要防止水蒸气的扩散和空气的渗透。室外空气侵入时不但增加冷库的耗冷量，
而且还向库房内带入水分，水分的凝结引起建筑结构特别是隔热结构受潮冻结损坏，所以要
设置防潮隔热层，使冷库建筑具有良好的密封性和防潮隔汽性能。冷库的地基受低温的影响，土壤中的水分易被冻结。因土壤冻结后体积膨胀，会引起地面破裂及整个建筑结构变形，
严重的会使冷库不能使用。为此，低温冷库地坪除要有有效的隔热层外，隔热层下还必须进行处理，以防止土壤冻结。冷库的楼板要堆放大量的货物，又要通行各种装卸运输机械设备，
平顶上还设有制冷设备或管道。因此，它的结构应坚固并具有较大的承载力。低温环境中，特别是在周期性冻结和融解循环过程中，建筑结构易受破坏。因此，冷库的建筑材料和冷库的各部分构造要有足够的抗冻性能。总的来说，冷库建筑是以其严格的隔热性、密封性、坚固性和抗冻性来保证建筑物的质量保证建筑物的质量。
二、冷库的分类
（一）按冷库容量规模分
目前，冷库容量划分也未统一，一般分为大、中、小型。大型冷库的冷藏容量在10000t以上；中型冷库的冷藏容量在1000～10000t
；小型冷库的冷藏容量在1000t以下。
（二）按冷藏设计温度分
分为高温、中温、低温和超低温四大类冷库。①一般高温冷库的冷藏设计温度在-2℃至+8℃；②中温冷库的冷藏设计温度在-10℃至-23℃；③低温度，温度一般在-23℃至30℃；超低速冻库温度一般为-30℃至-80℃。
（三）按库体结构类别分
1.土建冷库
这是目前建造较多的一种冷库，可建成单层或多层。建筑物的主体一般为钢筋混凝土框架结构或者砖混结构。土建冷库的围护结构属重体性结构，热惰性较大，室外空气温度的昼夜波动和围护结构外表面受太阳辐射引起的昼夜温度波动，在围护结构中衰减较大，
故围护结构内表面温度波动就较小，库温也就易于稳定。
.2组合板式冷库
这种冷库为单层形式，库板为钢框架轻质预制隔热板装配结构，
其承重构件多采用薄壁型钢材制作。库板的内、外面板均用彩色钢板（基材为镀锌钢板），库板的芯材为发泡硬质聚氨酯或粘贴聚苯乙烯泡沫板。由于除地
面外，所有构件均是按统一标准在专业工厂成套预制，在工地现场组装，所以施工进度快，建设周期短。
3.覆土冷库
它又称土窑洞冷库，洞体多为拱形结构，有单洞体式，也有连续拱形式。一般为砖石砌体，并以一定厚度的黄土覆盖层作为隔热层。用作低温的覆土冷库，洞体的基础应处在不（
2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。对于一般的住宅和办公建筑，房间面积20m2以下，可选用FP-3.5,25m2左右的选用FP-5.0，30m2左右的选用FP-6.3,35m2左右的选用FP-7.1。房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
2、空气处理机的选择空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新风工况两种工作状态。空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。根据系统需要的余压要求确定余压。空气处理机组一般有吊顶式和落地式两种。落地式包括立式和卧式两种。另外机组的送回风方式也
有多不同。徐根据建筑情况和建筑业主要求进行最终的确定。
注意：空调工况的制冷（热）量比新风工况时要小
3、膨胀水箱的选择
膨胀水箱一般按照冷冻水系统管路总水容量的2~3%选择一般，一万平方米左右建筑空调水系统膨胀水箱的容积为2~4立方。
4、全自动软化水装置的选择
当工程所在地水质较硬或是系统较大的时候，系统的循环水和补水最好是软化水，该空调系统必须配置水软化装置，一般选用全自动软化水装置；全自动软化水装置的选用一般按照系统补水量进行选择。补水装置可以根据实际情况来选（装置小，系统补水时间长；装置大，系统补水时间短）。
5、电子水处理仪、水过滤器的选择
空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。冷却水系统属开式系统，必须使用电子水处理仪；
冷冻水系统属闭式系统，要求不是那么严格，可以在冷冻水系统管路中或膨胀水箱进水管中安装
电子水处理仪
6、冷却塔设计选型
1、冷却塔台数与制冷主机的数量一一对应，可以不考虑备用；
2、冷却塔的水流量=冷却水系统水量×1.2；
举例：假设空调系统冷却水量为160m3/h，那么冷却塔的冷却水量
=160×1.2=192m3/h，根据就近原则，选择冷却塔参数表中冷却水量为200m3/h 的冷却塔。
7、水泵的选择
A、水泵选择步奏：
第一步：水泵流量的确定
1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算：
L(m3/h)={Q(kW)÷[（4.5~5）℃x1.163]}×(1.15~1.2)公式中的Q为制冷主机
制冷量
2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据
如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。
L(m3/h)=Q(kW)÷[（4.5~5）℃x1.163]公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。第二步：水系统水管管径的计算在空调系统中所有水管管径一般按照下述公式进行计算：D(m)=[L(m3/h)÷0.785x3600xV(m/s)]1/2『注：方括号内开根号』公式中：L----所求管段的水流量（第一步已计算出）V----所求管段允许的水流速流速的确定：一般，当管径在DN100到DN250之间时，流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时，流速可再加大。进行计算是应该注意管径和推荐流速的对应。
目前管径的尺寸规格有：
DN15、DN20、DN25、DN32、DN40、DN50、DN70、DN80、DN100、DN125、
DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600?
注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个
型号。例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为
DN100。
第三步：水泵扬程的确定（以水冷螺杆机组为例）：&8226;
冷冻水泵扬程的组成&8226;
1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）&8226;
2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为
5~7mH2O；&8226;
（具体值可参看产品样本）&8226;
3.回水过滤器阻力，一般为3~5mH2O；&8226;
4.分水器、集水器水阻力：一般一个为3mH2O；&8226;
5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；&8226;
综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值！
&8226;
冷却水泵扬程的组成&8226;
1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）&8226;
2.冷却塔喷头喷水压力：一般为2~3mH2O&8226;
3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O&8226;
4.回水过滤器阻力，一般为3~5mH2O；&8226;
5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；&8226;
综上所述，冷却水泵扬程为17~26mH2O，一般为21~25mH2O。
补水水泵扬程的计算：
◆补水水泵扬程为系统最高点距补水泵接管处的垂直距离和
补水管路的沿程阻力损失和局部阻力损失。
◆沿程阻力损失和局部阻力损失一般为
3~5mH2O。B、水泵参数表（部分）型号流量扬程
（m）电机功率(kW)
转速（r/min）必需气蚀余量重量（k（m3/h）（L/S）SLS150-
315?14038.933.830?1450?3.5?44020055.632?26072.228?SLS150315A?13136.42 9.522?1483.5?36018951.928?18.5?21?
举例：如果计算出系统水流量为160m3/h,
则水系统管径计算为DN200，所以水泵管径选DN15032mH2O，校核水泵参数表中流量和扬程部分，选取：SLS150-315型号的水泵。
C、水泵并联运行情况水泵台数流量流量的增加值与单台泵运行比较流量的减少1?100?/
2?190?905%3?251?61?16%
4?284?33?29%
5?300?16?40%
由上表可见：水泵并联运行时，流量有所衰减；当并联台数超过
3台时，衰减尤为厉害。故强烈建议：1.选用多台水泵时，要考虑流量的衰减，留有余量。2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。一般，冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。补水泵一般按照一
用一备的原则选取。
8、制冷主机的选择
1.根据建筑的空调面积和房间功能进行空调冷负荷计算
2.统计建筑空调总冷负荷
3.大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70~80%，特殊情况需根据建筑
功能和使用情况确定。
4.制冷机冷负荷为建筑空调总冷负荷与同时使用率的乘积。根据计算的制冷机冷负荷既可选择制冷主机
库温要求：-18℃库体外型尺寸：7m×6m×3.5m
序号型号名称数量单价（元）金额（元）备注
1 BITZER低温水冷机组 1台 20000 20000
2 吊顶冷风机 1台 12000 12000
4 丹佛丝外平衡膨胀阀 1只 530 530
5 NA 微电脑控制箱 1台 800 800
5.5KW、自动开停机、多重保护
6 F22 制冷剂 1瓶 1000 1000
7 紫铜连接管 30 80 2400 8
管道保温 500 橡塑保温材料及包扎带
9 电缆、控制线、排水管、防水灯等 700
10 氧气、乙炔、 200
11 双面彩钢面板聚胺脂保温库板 225M2
1400 31500 聚胺脂机械发泡库板厚度：150mm 12 2×1m彩钢面板聚胺脂外贴库门
1扇 2000 2000 聚胺脂机械发泡
14 PVC水管线管弯头接头 1套 450 450
15 冷却塔水泵 1套 3000 3000
16 硅橡胶 150只 4 600
17 辅助材料 1000 焊条、铜弯头、标准件、等
18 安装、调试、三包费用 8000 总计： 84680
不含运费土建税金
项次
一名称规格单位数量单价总价
1库体保温系统：保鲜库温度要求：—10℃可调，尺寸规格：L13300×W6700×H3000?
库体保温板10mm厚，双面彩钢板。聚苯乙烯发泡夹心板凸凹槽连接，密度≈230±2.8kg/保温效果强彩钢板￠0.05型㎡292.68 1805 2682.43手移动门1.8m(w)×2m(h)(含门框)PU发泡?175 2350?小计
62682.4
二
1 冷煤系流工程:二手美国开利水冷式高温系列凝压缩机组?
∮50∮
灯具
库内飞利浦三防灯
盏385255?五金零仵及辅材料(机组安装支架,冷风机吊装配件,卡件等)套
1
100
100三小计42935四材料费甪合计105617.4
五搬运安装调试费用?式14500六
运输费用?式
1
500合计
110617.4
报价说明:订货期预计10天,现场施工完毕预计7个工作日.本报价不包含土建部分和税收部分,开票10个点.
确定安装交付30﹪×110617.4＝33185.22元保定金额，库板，机组等材料进场确定交货后付款．其它的安装完工验收后付款．
上海协达冷气工程有限公司 冷库工程质量验收标准 文件编号:XD-W1-014 1．制冷机组在规定的防锈保证期内安装时应良好且无锈蚀，其内部不可拆动。 2．制冷机组安装时，应在底座的基准面上找正和调平，加装减震装置。 3．输送制冷剂管道的焊接采用相应的低银（5%以上）焊条和铜焊条。铜管焊接采用套接法，低银焊条焊接，不同金属焊接采用套接法铜焊条焊接。 4．制冷系统的附属设备如冷凝器、油分离器、蒸发器等，应清洁完好，无损伤锈蚀。5 6 7．管道排列应横平竖直，配置支架应外观整齐、清洁、美观。 8．组合冷库的库体安装： ①组装后的库板接缝错位不得大于1.5mm。接缝均匀、严密，表面平整。 ②库板接缝处应采用规定的密封材料。 ③库体与设备连接处不许有冷桥存在。 ④总装后，库体外观应无明显缺陷。库门开闭应灵活并不得有变形，密封性能良好。9．制冷系统试运转——制冷系统的设备及管道组装完毕后应按下列程序操作： ①制冷系统的吹扫排污应符合下列要求： A．应采用压力为0.5~0.6MPa（表压）的氮气按系统顺序反复多次吹扫，并应在排污口处设靶检查，直至无污物为止。 B．系统吹扫洁净后，应拆卸可能积存污物的阀门并应清洗洁净，重新组装。 ②制冷系统气密性试验应符合下列要求： A．气密性试验应采用氮气进行，试验压力应符合下列规范表
B．系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝、法兰等连接处检查，并应无泄漏，系统保压时，应充气至规定的试验压力，在6小时以后开始记录压力表读数，经24小时以后再检查压力表读数，不应有下降为合格。 ③制冷系统抽真空试验应符合设备技术文件的规定。一般情况下在P表达到-1真空 度下，继续抽2小时以上。 ④充灌制冷剂，应遵守下列规定： A．制冷剂应符合设计要求。 B．在系统抽真空合格后，进行充灌，注液阀接通前应加干燥过滤器，使制冷剂进入系统，在充灌过程中，按规定向冷凝器供冷却水。 C．当系统内的压力升至0.1～0.2MPa（表压）时，应进行全面检查，无异常情况后，再继续充制冷剂。 D．当系统压力与钢瓶压力相同时，方可开动压缩机，加快制冷剂充入速度。 E．制冷剂充入的总量应符合设计或技术文件的规定。 ⑤制冷系统负荷试运转前的准备工作应符合下列要求： A．系统中各安全保护继电器，安全装置应经整定，其整定值应符合设备技术文件的规定，其动作应灵敏、可靠。 B．油箱的油面高度符合规定。 C．按设备技术的规定开启或关闭系统中相应的阀门。 D．冷却水供给正常。 E．蒸发器中载冷剂液体的供给应正常。 F．压缩机能量调节装置应调到最小负荷位置。 ⑥制冷系统的负荷试运转应符合下列要求： A． B C．运转中应按要求检查下列项目，并做好记录。 (a)油箱的油面高度和供油压力。 (b)吸、排气压力和温度。 (c)进、出水温度和冷却水供给情况。 (d)载冷剂的温度。 (e)各运动部件无异常声响，各连接和密封部位无松动、漏气、漏油、漏水等现象。 (f)电动机的电流、电压和温升。 (g)各安全保护继电器的动作应灵敏、准确。 (h)机组的噪声和振动。
12、题目：1100 t水产分配性土建冷库 概况：地点在汕头市。冷库含冻结物冷藏间和冻结间。冻结间用于冷加工鱼虾。加工能力为15t/d。 二.设计内容及格式 1)封面 2)目录 3）设计说明书 （1）冷库的概况。含用途、货源情况、气象资料、冷库规模及平面布置图。 （2）制冷系统设计方案概述。含制冷系统流程、蒸发温度回路的划分、系统的供液方式、融霜方式、自动控制方法和冷却水方式。 （3）机房的机器、设备的布置情况。如有哪些机器设备、放置的位置等。 （4）库房特征。含库房温湿度条件、冷却设备形式、气流组织形式。 4）设计计算书 1、设计依据 含基础资料、设计参数、各库房冷藏容量、冷加工能力、平面布置图等。 2、制冷负荷计算。 （1）制冷负荷计算； 围护结构传热系数K依据教材P52～53的表取值。 （2）冷却设备负荷和机器负荷的计算。 以上计算结果采用表格的形式。 3、机器、设备的选型计算 压缩机、冷凝器、冷却设备、节流阀及辅助设备的选型计算和选型。 4、系统管道设计。 5、管道及设备的隔热。 指出需进行隔热的管道及设备的名称，并计算吸气管的隔热层厚度。 5）机器、设备明细表。 含机器、设备的名称、型号、数量、生产厂的名称。 6）设计图纸。 制冷系统原理图、机房设备布置平面图、库房设计平面图。 注：设计计算书中的相关表格要求 （1）传热系数K 表1各构造层的传热系数K W/(m2·C) (2) 各冷间围护结构传入热Q1计算 表2 各冷间围护结构传入热Q1计算表
表3 各冷间Q1结果汇总表 表4 各冷间Q2结果汇总表 ……… 表8 各冷间冷却设备负荷Q q汇总表 表9 -33 ℃蒸发温度回路机器负荷Q j汇总表
冷库维修知识 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
冷库维修知识 、冷库各部件名称： 、各部件作用： 压缩机：是在制冷剂回路中起压缩驱动制冷剂的作用。压缩机把制冷剂从低区抽取来经压缩后送到高压区冷却凝结，通过散热片散发出热量到空气 ，制冷剂也从气态变成液态，压力升高。压缩机的工作回路中分蒸发区(低区)和冷凝区(高压区)。制冷剂再从高压区流向低压区，通过毛细管或膨胀喷射到蒸发器中，压力骤降，液态制冷剂立即变成气态，通过散热片吸收气中大量的热量。这样压缩机不断工作，就不断地把低压区一端的热量吸到制冷剂中再送到高压区散发到空气中，起到调节气温的作用。 凝器：是冷库制冷系统中主要的热交换设备之一，其作用是把装配式冷库缩机排出的高温制冷剂过热蒸气冷却和冷凝为高压液体蒸发 ：是将冷库内的热量吸走，使液态冷媒在低压低温蒸发下，吸取由冷冻库所传来的热量而蒸发，变成气态冷媒，气态的冷媒被吸入压缩机压缩后，排入冷凝器排热。基本上蒸发器与冷凝器的原理相同，所不同的是前者为库内吸热，后者为向外界排热。 液罐：储存氟利昂储罐,保证制冷剂始终处于饱和状态。 磁阀：其一防止压缩机停机时高压部分制冷剂液体进入蒸发器，避 压缩机下次启动时低压过高，防止压缩机液击。其二冷库温度达到 定值时温控器动作，电磁阀失电，低压压力达到停机设定值时压缩
停，当冷库内温度回升到设定值时，温控器动作，电磁阀得电，低压力上升到压缩机开机设定值时压缩机启动。 低压保护器：防止高压过高低压过低保护压缩机。 控器：相当于冷库大脑控制着冷库制冷开与停及化霜、风扇的开与。 燥过滤器：过滤系统中杂质与水分。 压保护器：保证压缩机有足够润滑油。 胀阀：也叫截流伐，它能使系统高低压压力形成巨大的压差，使膨阀出口的高压制冷液体迅速澎化蒸发，通过管壁吸收空气中的热，进行冷热交换。 分离器：其作用是将制冷压缩机排出的高压蒸汽中的润滑油进行分，以保证装置安全高效地运行。根据降低气流速度和改变气流方向分油原理，使高压蒸汽中的油粒在重力作用下得以分离。一般气流度在1m/s以下，就可将蒸汽中所含直径在以上的油粒分离出来。常使用的油分离器有洗涤式、离心式、填料式和过滤式四种。 发器压力调节阀：是防止蒸发器压力(以及蒸发温度)降低到规定值下。有些时候也用它来调整蒸发器至力以适应负荷的变化。 扇调速器：该系列风机调速器主要用于制冷设备的室外风冷冷凝器风机电机调速,或者用于冷库的冷风机调速。 冷库不制冷或制冷效果差： 查制冷机的冷凝器上是否脏。检查库内蒸发器上是否积霜过厚。检制冷剂是否渗漏（用肥皂水涂在管路连接处，有气泡生成说明制冷
《冷库设计》课程设计要求 一、设计任务书 题目内容： 第一组 设计要求：冷库位于北京地区（水果或蔬菜），冷库仅含冷却物冷藏间60吨，含均匀送风管的设计（如送风管截面积、喷咀直径、风机压头），同时要考虑通风换气（如确定新风量、新风引入和 排风的方法）。 第二组 设计要求：冷库位于上海地区（水果或蔬菜），冷库仅含冷却物冷藏间100吨，含均匀送风管的设计（如送风管截面积、喷咀直径、风机压头），同时要考虑通风换气（如确定新风量、新风引入和 排风的方法）。 二、设计内容及格式 1)封面 2)目录 3）设计说明书 （1）冷库的概况。含用途、货源情况、气象资料、冷库规模及平面布置图。 （2）制冷系统设计方案概述。含制冷系统流程、蒸发温度回路的划分、系统的供液方式、融霜方式、自动控制方法和冷却水方式。 （3）机房的机器、设备的布置情况。如有哪些机器设备、放置的位置等。 （4）库房特征。含库房温湿度条件、冷却设备形式、气流组织形式。 4）设计计算书 1、设计依据 含基础资料、设计参数、各库房冷藏容量、冷加工能力、平面布置图等。 2、制冷负荷计算。 （1）围护结构传热系数K的计算； （2）围护结构传热面积的计算； （3）制冷负荷计算； （4）冷却设备负荷和机器负荷的计算。 以上计算结果采用表格的形式。 3、机器、设备的选型计算 压缩机、冷凝器、冷却设备、节流阀及辅助设备的选型计算和选型。 4、系统管道设计。 5、管道及设备的隔热。 指出需进行隔热的管道及设备的名称，并计算吸气管的隔热层厚度。 补充资料 一、室外型装配式冷库与土建冷库在设计上的不同点： 1．冷藏库的堆货有效容积是库内公称容积的60%，果蔬间应乘以0.8的修正系数。 2．冷却设备的负荷Q0=1.1 Q1+P Q2+ Q3+ Q4+ Q5 冷却间、冻结间P=1.3 其它冷间P=1 3．Q1=K·F·a ( tw- tn ) a: 温差修正系数。围护结构的外侧加通风空气层，外墙a=1.3，屋顶a=1.6。围护结构的外侧不加
课程设计 设计题目烟台300 t 装配式水果冷藏库 目录 1、冷库的概况................................................................................................................ 1.1、冷库的用途、规模情况......................................................................................... 1.2、冷库的气象资料..................................................................................................... 1.3、冷库的平面布置图................................................................................................. 2. 制冷系统设计方案概述.............................................................................................. 2.1、设计原则................................................................................................................. 2.2、制冷系统流程......................................................................................................... 2.3、制冷系统方案内容................................................................................................. 2.4、机房布置方案......................................................................................................... 2.5、库房特征................................................................................................................. 3、设计计算书................................................................................................................
( 安全常识 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 冷库消防安全知识(新编版) Safety accidents can cause us great harm. Learn safety knowledge and stay away from safety accidents.
冷库消防安全知识(新编版) 一、冷库建筑消防安全存在的问题 1.建筑耐火等级满足不了规范要求。据调查，有些冷库是利用废旧的厂房、库房改建而成;有的直接采用夹芯隔热板和轻钢结构，未进行任何防火处理;有的采用聚苯乙烯泡沫塑料、聚氨脂泡沫塑料和玻璃纤维等易燃材料作保热材料，这些冷库的耐火等级很难达到二级耐火等级要求，一旦发生火灾，极易造成蔓延和整体坍塌。以烟台保税港区**食品有限公司为例，该公司南侧冷库为夹芯板建筑，芯材的适用性虽然由天津消防科研所出具合格检测报告，烟台市消防支队也于2006年出具了建筑验收合格手续，但从当前防火要求看，满足不了消防安全需要。 2.建筑防火分区面积过大。随着一些新型冷库建筑材料的应用和实际储藏规模的需要，冷库的建筑规模也在成倍增加，一些装配
式冷库的建筑面积可达上万平方米，因没有进行适当的防火分隔，一旦发生火灾，火势会迅速蔓延。 3.安全疏散满足不了规范要求。冷库建筑出于保温和使用功能上的需要，往往将库房、冷间等不同的功能区串联起来，难以满足每个功能区都具有直通室外的安全出口;有些食品加工厂直接把冷库设在生产车间内，生产与冷藏混为一体;有些冷库设在地下室内，却没有直接通向地面的安全出口;一旦发生火灾，冷库中的人员和物资很难进行有效的疏散，造成损失和伤亡的扩大。从检查中看，保税港区海杰食品有限公司生产车间与冷库间毗邻相通，为达到食品卫生相关要求，将原设计的6个安全出口只留下2个(已责令整改)，这种情况在此类型生产企业普遍存在。 4.消防设施严重不足。由于对冷库建筑认识上的模糊和偏差，尤其是将一些规模不大的装配式冷库简单地作为一个冷藏装置，对其需要设计和配置哪些消防设施没有一个明确的标准和概念，造成冷库的消防设施几近空白，一旦发生火灾，只能任其燃烧，望火兴叹。
山东华宇职业技术学院制冷工艺毕业设计说明书 课题名称烟台某1000吨柑橘冷加工设计 专业制冷与冷藏技术 班级制冷2班 学号 姓名 指导教师
制冷工艺课程设计开题报告 一、课题设计（论文）目的及意义： 课程设计是工科类专业教学的必不可少的重要环节之一，是专业知识的综合体现，是制冷工艺设计知识基础上的系统深化，是对学生在校期间所学专业知识的全面总结和综合检验。通过课程设计了解建筑环境与设备工程专业的设计内容、程序和基本原则，以培养我们以后综合运用知识技能的能力，运用所学知识提高分解问题的能力，初步了解本专业的主要设备、附件及材料，全面提高学生进行实际工程设计的能力，为即将投入社会工作做好准备。完成基本的设计训练和冷库系统的初步设计，为以后冷库工程的设计安装技术能力的培养奠定了坚实的基础。参加课程设计的学生，通过设计要求，掌握有关冷库制冷工艺设计的内容、程序及基本原则，制冷工艺设计计算方法及制冷工艺绘制设计图纸的能力。 二、课题设计（论文）提纲 1．搜依据原始资料做出能用于施工安装的制冷工艺施工图纸。 集冷库相关资料，见习相关企业确定方案（制冷剂的种类、制冷系统的供液方式）； 2．确定冷藏库库房和机房的建筑面积和围护结构； 3．确定计算设计参数，计算系统负荷； 4．设备选型（压缩机、冷凝器等冷却设备）； 5．管道管径设备管道保温层确定； 6．绘制图纸详图（系统原理图、冷库平面剖面图、冷凝器平面剖面图、设备间平剖面图、高温库平剖面图、风道详图、管道阀门绝热层详图）； 三、课程设计（论文）思路方法及进度安排： 1．第一天：完成烟台市蔬菜公司1000吨柑橘冷藏库设计的开题报告，搜集参数，确定冷藏库库房和机房的建筑面积和围护结构，并参考相关资料，进行相应计算；
标准化知识题库 一、单项选择题 1、标准是为了在一定范围内获得最佳，经协商一致制定并由公认机构批准，共同使用的和重复使用的一种规范性文件。（B） A 效益 B 秩序 C 效果 D 效率 2、我国规定国家标准的复审年限为年。（C） A 3年 B 4年 C 5年 D 6年 3、中华人民共和国标准化法于正式实施，共五章二十六条。（C） A 1990年8月1日 B 1988年12月1日 C 1989年4月1日 D 1991年5月1日 4、我国规定企业标准的复审年限为年。（A） A 3年 B 4年 C 5年 D 6年 5、推荐性国家标准的代号是。(B) A G B B GB/T C GB-T D DB/T 6、按GB/T 16733.1997规定我国国家标准制定程序应分 为个阶段。（D） A 6 B 7 C 8 D 9 7、企业标准体系是指企业内的标准按其构成的有机整体。（A） A 内在联系B技术内容 C 有关规定 D 有关程序 8、企业产品标准审查人员中应至少有名为中级职称以上人员。（B） A 6 B 7 C 8 D 9 9、采用国际标准产品标志，是我国产品采用国际标准的一种专用证明标志，是企业对达到国际标准的自我声明形式。（A） A 产品质量 B 标准水平 C 技术水平 D 生产技术 10、企业标准体系包括技术标准体系、和工作标准体系。（D） A 安全标准体系 B 服务标准体系 C 质量管理体系 D 管理标准体系 11、《中华人民共和国标准化法实施条例》由中华人民共和国国务院于年4月6日发布，条例自发布之日起实施。（B） A 1989 B 1990 C 1991 D 1992 12、“要求”是标准的。（A） A 规范性技术要素 B 规范性一般要素 C 资料性概述要素 D 资料性补充要素 13、标准的层次分为部分、、条、段和附录等形式。（C） A 节 B 篇 C 章 D 项
冷库设计说明书(毕业 设计) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
山东华宇职业技术学院制冷工艺毕业设计说明书 课题名称烟台某1000吨柑橘冷加工设计 专业制冷与冷藏技术 班级制冷2班 学号 姓名 指导教师
制冷工艺课程设计开题报告 一、课题设计（论文）目的及意义： 课程设计是工科类专业教学的必不可少的重要环节之一，是专业知识的综合体现，是制冷工艺设计知识基础上的系统深化，是对学生在校期间所学专业知识的全面总结和综合检验。通过课程设计了解建筑环境与设备工程专业的设计内容、程序和基本原则，以培养我们以后综合运用知识技能的能力，运用所学知识提高分解问题的能力，初步了解本专业的主要设备、附件及材料，全面提高学生进行实际工程设计的能力，为即将投入社会工作做好准备。完成基本的设计训练和冷库系统的初步设计，为以后冷库工程的设计安装技术能力的培养奠定了坚实的基础。参加课程设计的学生，通过设计要求，掌握有关冷库制冷工艺设计的内容、程序及基本原则，制冷工艺设计计算方法及制冷工艺绘制设计图纸的能力。 二、课题设计（论文）提纲 1．搜依据原始资料做出能用于施工安装的制冷工艺施工图纸。 集冷库相关资料，见习相关企业确定方案（制冷剂的种类、制冷系统的供液方式）； 2．确定冷藏库库房和机房的建筑面积和围护结构； 3．确定计算设计参数，计算系统负荷； 4．设备选型（压缩机、冷凝器等冷却设备）； 5．管道管径设备管道保温层确定； 6．绘制图纸详图（系统原理图、冷库平面剖面图、冷凝器平面剖面图、设备间平剖面图、高温库平剖面图、风道详图、管道阀门绝热层详图）；三、课程设计（论文）思路方法及进度安排：
《冷库设计》课程设计要求 一．设计任务书 1）题目内容： 第一组 设计要求：冷库含冷却物冷藏间、冻结物冷藏间和冻结间。其中冷却物冷藏间容量为1/3 G吨，冻结物冷藏间容量为2/3 G吨，冻结间加工猪、牛肉等肉类食品。 1、500t生产性冷库 2、800t生产性冷库 3、1000 t生产性冷库 4、1200 t生产性冷库 5、1500 t生产性冷库 6、1800 t生产性冷库 7、2000 t生产性冷库 第二组 设计要求：冷库位于沿海地区，含冻结物冷藏间和冻结间。冻结间用于冷加工鱼虾。 8、300t水产分配性冷库 9、500t水产分配性冷库 10、800t水产分配性冷库 11、1000t水产分配性冷库 12、1200t水产分配性冷库 13、1500t水产分配性冷库 第三组 设计要求：位于沿海地区，冷库含冰库和冻结物冷藏间，不含制冰间。 14、800t水产冷库 15、1000t水产冷库 16、1500t水产冷库 第四组 设计要求：冷库含冷却物冷藏间和冻结物冷藏间，容量各占一半。不设冻结间，货物全部由外库调入。 17、1000t分配性冷藏库 18、1500t分配性冷藏库 19、2000t分配性冷藏库 20、2500 t分配性冷藏库 21、3000 t分配性冷藏库 第五组 设计要求：冷库为装配式冷库，含500吨的两用间，夏秋用于冷藏肉类食品，春冬冻藏肉类食品。其余冷间全部为冻结物冷藏间，用于全年冻藏肉类食品，不设冻结间。 22、1000t分配性冷藏库 23、1200t分配性冷藏库 24、1500t分配性冷藏库 25、2000t分配性冷藏库
设计要求：冷库仅含冷却物冷藏间，位于水果或蔬菜产地，含均匀送风管的设计（如送风管截面积、喷咀直径、风机压头），同时要考虑通风换气（如确定新风量、新风引入和排风的方法）。 26、800t果蔬冷藏库 27、1000t果蔬冷藏库 28、1200t果蔬冷藏库 29、1500t果蔬冷藏库 30、2000t果蔬冷藏库 2）要求： 1．除第五组，可设计为土建冷库、亦可为装配式冷库。 2．为单层、氨制冷剂冷库。 3．功能、容量、加工能力、地点等在题目允许的范围内由设计者自定。 4、上交文件：一份打印论文，电子文档交学习委员拷贝。 二.设计内容及格式 1)封面 2)目录 3）设计说明书 （1）冷库的概况。含用途、货源情况、气象资料、冷库规模及平面布置图。 （2）制冷系统设计方案概述。含制冷系统流程、蒸发温度回路的划分、系统的供液方式、融霜方式、自动控制方法和冷却水方式。 （3）机房的机器、设备的布置情况。如有哪些机器设备、放置的位置等。 （4）库房特征。含库房温湿度条件、冷却设备形式、气流组织形式。 4）设计计算书 1、设计依据 含基础资料、设计参数、各库房冷藏容量、冷加工能力、平面布置图等。 2、制冷负荷计算。 （1）围护结构传热系数K的计算； （2）围护结构传热面积的计算； （3）制冷负荷计算； （4）冷却设备负荷和机器负荷的计算。 以上计算结果采用表格的形式。 3、机器、设备的选型计算 压缩机、冷凝器、冷却设备、节流阀及辅助设备的选型计算和选型。 4、系统管道设计。 5、管道及设备的隔热。 指出需进行隔热的管道及设备的名称，并计算吸气管的隔热层厚度。 5）机器、设备明细表。 含机器、设备的名称、型号、数量、生产厂的名称。 6）设计图纸。 制冷系统原理图、机房设备布置平面图、库房设计平面图。
冷库中果蔬保鲜知识 冷藏保鲜技术保鲜蔬菜的知识 蔬菜净化加工过程中存在的主要问题是极易腐烂变质，其防止的关键技术是保鲜措施。根据优农中心5年来生产经验可知，合理利用冷库贮藏保鲜技术，既能保证箱装净菜的质量，又能带来显着的经济效益。 延长蔬菜保鲜期 果蔬产品经过净化加工后，其表面组织细胞被破坏，微生物侵染面积增加，伤口呼吸作用增强，营养消耗加剧。呼吸强度和微生物状况是决定净菜货架期质量的主要因素，而温度则是影响呼吸强度和微生物繁殖速度的主要外界因素。温度越高，呼吸强度越大，果蔬呼吸代谢越强，各种营养成分消耗也越快，其结果是加速细胞分解，严重地降低果蔬耐贮性与抗病性。低温是抑制微生物生长最有效和最安全的方法，在5 ℃以下温度环境中，各种微生物繁殖就会得到很明显地抑制，从而有效地保证净菜的质量与新鲜度。但并非所有的净菜均适宜于低温，有许多蔬菜对低温比较敏感，容易发生冷害。例如黄瓜、西葫芦、苦瓜等在7℃以下很容易受冷害，其冷害症状表现为表面呈水煮状、组织软腐、食用部分变苦或风味迅速减退，失去食用价值，因此对那些容易受低温冷害的蔬菜，可以采取分批进货或推迟进货时间，边包装边装箱的形式，或者采取个别存放等保温措施，防止冷害发生。尽管许多蔬菜对低温比较敏感，但是由于净菜极易腐烂变质，贮藏期短，所以在生产量小、货物又可及时销售的情况下，在实际操作中可忽略产品冷害问题。 使用冷库进行保鲜时应注意事项 1温度 采用冷库保鲜技术，控制好冷库中的温度是关键。作为短期贮藏的净菜产品，一般冷库内的温度应控制在2~4 ℃即可，对于易受冷害的蔬菜(如黄瓜、西葫芦、苦瓜等)可放在5~7℃冷库中，或者采取加盖棉被等保温措施，防止蔬菜受冻。蒜薹、西兰花等易老化的蔬菜应放在0 ℃左右库中。为保证成品菜质量，避免温度变化剧烈，呼吸代谢增强，蔬菜修整与覆膜也应在2~5 ℃条件下进行。 2 湿度
1、企业标准采取什么形式、规定什么内容，以及标准制定的时机等等，由??? 决定。 A 、企业自己 B 、企业的主管部门 C 、企业听取主管部门意见后 D 、市场及客户 2、组合化的基本理论是系统分解与（ ）。 A 、搭接 B 、装配 C 、拆卸 D 、组合 3、统一化是把同类事物两种以上的表现形态归并为（ ）或限定在一个范围内的标准化形式。 A 、一种 B 、两种 C 、三种 D 、四种 4、统一化是从个性中提炼共性，着眼于（ ）。 A 、统一性 B 、一致性 C 、多样性
D 、唯一性 5、我国现阶段标准化工作中国家标准方面存在的主要问题是（ ）。 A 、标准数量太多 B 、标准数量太少 C 、标龄过长，修订不及时 D 、标准编写格式与国际标准不一致 6、模块化生产是指（ ）的制造。 A 、模块 B 、通用零部件 C 、组合元 D 、单元 7、现代标准化的主要特点是：系统性、（ ）以及目标和手段的现代化。 A 、多样性 B 、先进性 C 、国际性 D 、综合性 1 、中国标准化工作者在长期标准化工作实践中概括的标准化原理包括（ ）。 A 、简化原理 B 、统一原理 C 、优化原理
D、协调原理 2、我国现阶段标准化工作中地方标准方面存在问题是（）。 A、标准制定超过法律范围 B、任意扩大标准制定和强制执行范围 C、利用地方标准保护地方利益 D、部分地方标准重复、矛盾；等级划分和指标要求不一致 3、目前世界上最有权威的标准化机构是（）。 A、国际标准化组织（ISO） B、国际电工委员会（IEC） C、国际电信联盟（ITU） D、美国电气工程师协会(ATEE) 4、按照现代标准化系统的宏观管理理论，标准化管理基本遵循的原理是（）。 A、系统效应原理 B、结构优化原理 C、有序原理和反馈控制原理 D、国际化协调原理 5、以下哪些事项可以作为标准制定的对象（）。 A、语言文字 B、计量器具 C、达芬奇的名画 D、建筑物结构
冷库知识：如何控制和降低冷库成本北京航天同成伟业商贸有限公司 控制和降低冷库的经营成本，在机器设备的运行管理中，要围绕"油、氨、水、电"做文章；在库房管理中，要严把"冰、霜、水、门、灯"五关；在质量管理中，采用先进工艺和技术，提高产品质量。(一)合理调整制冷系统运行参数，提高设备效能。 制冷系统蒸发压力及温度和冷凝压力及温度是主要参数。是进行操作与调整的重要依据，根据实际条件和系统变化，不断调整和控制运行参数，使其在经济合理的参数下运行，可保证机器设备和贮藏产品的安全，充分发挥设备效率，并节约水、电、油等。 1、防止蒸发温度过低 A、蒸发温度与库房温度的温差增大，就会使蒸发温度过低，这会导致制冷系数下降，能耗增加。据估算，在其他条件不变的情况下，当蒸发温度每降低1℃，则要多耗电1~2%。另外，温差增大，还会使冷风机的除湿量增大，库房湿度减小，从而引起食品干耗增大，食品品质下降。 B、我国通常采用的蒸发温度。蒸发温度与库房温度之差一般为10℃，果蔬冷库的蒸发温度一般设计为-1010℃左右，冻结物冷藏间为 -28℃，冻结间为-33℃，而实际运行中，许多果蔬贮藏库的温差在15℃左右，而欧洲等经济发达国家，蒸发温度与库房温度之差一般为3~5℃。
C、引起蒸发温度过低的原因及解决办法 (1)蒸发器(冷风机)过小 设计时有问题，或实际贮藏品种与设计计划贮藏品种不同，热负荷增加，比如，拟贮藏苹果的冷库，用于贮藏蒜薹，由于一个产区的蒜薹采收期只有几天时间，无法做到同苹果那样每天的进货量按库容量的5%-15%，而是3~5天就要入满，因此，如要及时把温度降到适宜贮藏温度只能靠降低蒸发温度来实现。 应增加蒸发器蒸发面积或更换蒸发器。 (2)压缩机冷量过大 库房负荷减小后，未及时减少压缩机的能量。冷库的压缩机是根据制冷系统最大负荷匹配的，而果蔬冷库的最大负荷是发生在货物入库阶段，其它大多数时间，压缩机的负荷不足50%。当入库结束温度降至适宜贮藏温度以后，系统负荷大大减少，如仍开启较大的机器，这样便形成了大马拉小车，温差增大，耗电量增大。 应根据库房负荷的变化减少压缩机开启台数或用能量调节装置减少工作缸数。 (3)蒸发器未及时除霜 蒸发器盘管结霜使其传热系数变小，热阻增加，降低传热效果，制冷剂蒸发量减少，在压缩机能量不变的情况下，会导致系统的蒸发压力降低，相对应的蒸发温度降低，所以要及时除霜。 (4)蒸发器中有润滑油 蒸发器中的润滑油会在蒸发盘管的管壁上形成一层油膜，同样会使传
冷库制冷技术知识.txt9母爱是一滴甘露，亲吻干涸的泥土，它用细雨的温情，用钻石的坚毅，期待着闪着碎光的泥土的肥沃；母爱不是人生中的一个凝固点，而是一条流动的河，这条河造就了我们生命中美丽的情感之景。冷库制冷技术知识 冷库制冷技术知识 前言：制冷是指用制冷设备，从一个有限的空间内取出热量，使该处的温度降低到所要求的程度。这个过程是*热传递来完成的。有关制冷的一些常用名词术语简单介绍如下： 1.1 温度 温度被用来表示物质冷与热的程度，温度的高低的程度可用温度计来度量，如玻璃温度计，管内的液体受热后膨胀，液面升高，冷却收缩后，液面降低，液面的高低表示温度的高低程度。下面简要介绍表示温度值的几种标准。 a．摄氏温标在标准大气压下，把水的冰点作为0度，沸点作为100度，在0度与100度之间均衡的刻成100格，每格为l度，以符号℃表示。 b．华氏温标在标准大气压下，把水的冰点定为32度，而沸点定为212度、二者之间均衡的刻成180格，每格为l度，以符号oF表示。 c．开氏温标(又称绝对温标) 它以摄氏温标为基础、把水的冰点定为273.16度，水的沸点定为373．16度，理论上把物质中分子全部停止运动之点作为0度，以符号K表示。 常用温标是摄氏、华氏、开氏。它们之间的换算公式如下： 华氏换算摄氏： 摄氏换算成华氏： 开氏与摄氏的关系： T= t + 273.16 式中： T：开氏温标，K； t：摄氏温标，oC。 1.2 热量 物体温度的高低表示了物体的物质分子热运动剧烈的程度，温度的高低也表示物体所具有能量的高低，这种能量称为热能。当温度不同的两个物体相接触时，两者温度逐步趋于一致，发生了热能从温度较高的物体向温度较低的物体转移，此时物体所放出或吸收的能量称为热量。常用的热量单位有： a. 卡在标准大气压力下，将 l克的水加热或冷却，其温度升高或降低l ℃时，所加进或除去的热量称为l卡，以符号 cal表示。因卡的单位太小，工程上往往采用其1000倍的千卡或大卡来表示。具符号为kcal。 b. 英热单位在标准大气压下，将11b(磅)(11b＝0.454kg)水加热或冷却，其温度升高或降低华氏温度l oF，所加进或除去的热量称为一个英热单位，其符号为Btu。 c. 焦耳 在国际单位制中，取热量单位与功的单位一致，以焦耳表示。焦耳相当于用1N(牛顿)的力，共作用点在力的方向上移动l m(米)所做的功。因此，在国际单位制中，焦耳是功和能的单位，采用这种单位使计算简化，焦耳的符号为J。我国法定热量单位为焦耳。 焦耳与卡之间的换算为： 1 kJ(千焦耳)＝0.239kcaI(千卡) l kcal(千卡)＝4.19kJ(千焦耳) 其它常用换算公式为： 1 kcal(千卡)＝3.969 Btu(英热单位) l Btu(英热单位)＝252 cal(卡)
课程设计设计题目烟台300 t 装配式水果冷藏库 目录 1、冷库的概况................................................................................................................ 1.1、冷库的用途、规模情况......................................................................................... 1.2、冷库的气象资料..................................................................................................... 1.3、冷库的平面布置图................................................................................................. 2. 制冷系统设计方案概述............................................................................................. 2.1、设计原则................................................................................................................. 2.2、制冷系统流程......................................................................................................... 2.3、制冷系统方案内容................................................................................................. 2.4、机房布置方案......................................................................................................... 2.5、库房特征................................................................................................................. 3、设计计算书................................................................................................................
冷库设备应用越来越重要，那么，水果冷库注意事项有哪些呢?水果冷库设备又该怎样维护和保养呢? 1、水果蔬菜保鲜冷库密封部位保养，由于保鲜冷库是由若干块保温板拼而成，因此板之间存在一定的缝隙，施工中这些缝隙会用密封胶密封，防止空气和水分进入。所以在使用中对一些密封失效的部位及时修补。 2、保鲜冷库设备的电器设备应避免受潮，以免漏电造成触电事故。 3、经常检查及确认电源的电压是否符合要求，电压应为380V±10%(三相四线)冷库设备长期不用时，应截断保鲜冷库的总电源，并确保冷库设备不受潮、不被灰埃等其它物质污染。 4、如拍片检测，也可在下面进行，同样也带来极大方便。 5、所有冷媒管保温管一定要用包扎带包扎，过楼板时要用钢套管。 6、定期检查制冷机组的各连接管、阀件上的连接管是否牢固，是否有制冷剂渗漏(一般渗漏的地方会出现油迹)。检漏最实用的方法是：用海绵或软布沾上洗涤剂，揉搓起沫，然后均匀涂在要检漏的地方，观察数分钟。若渗漏会有气泡出现。在渗漏的地方做上记号，然后做紧固或气焊处理(由专业制冷工作人员进行检修操作)。 7、控制线作业：控制线全部采用屏蔽线沿冷媒管捆扎敷设，室内控制器部分穿管暗设，禁止电源线和控制线捆扎再一起，防止干扰。 8、定期检查电源电压是否正常(三相四线)，检查电源总闸的保护功能是否正常有效 9、吊装点可根据水果蔬菜保鲜冷库顶固定点多少而定，最好每一个吊架横担都安装一对倒链，这样有利于固定时找正调整。起吊时，应有专人指挥，拽倒链人员不得站在排管正下方。各吊点同时起吊，保持高度一致、平稳。吊装到位找平后，与库顶固定吊点焊接固定。这样的方法只是多准备一些长倒链。 1.按冷库的使用性质分类 （1）生产性冷库：主要建在鲜货产地附近，货源比较集中饿地区或鱼业基地，通常是作为肉类联合加工厂、水产品加工厂、禽蛋加工厂、乳制品加工厂等企业的一个重要组成部分。这类冷库配有相应的屠宰车间、理鱼间、整理间，设有较大的冷却、冻结加工能力和一定的冷藏容量。食品在此进行冷加工后经过短期贮存即运往销售地区、直接出口或运至分配性冷库作长期贮存。故要求建设在交通便利的地方，并配备适当的制冰能力和冰库，以便和冻品运输形成配套生产能力。 （2）分配性冷库：主要建在大中城市，调节市场供应。其冷藏容量大而冻结能力比较小。（3）中转性冷库：主要指建在鱼业基地的水产冷库，进行大批量冷加工后，通过冷藏车、船向外地调拨或提供出口。 （4）综合性冷库：指兼有生产性和分配性的冷库。 （5）零售性冷库：一般建在工矿企业或大型副食品店、菜市场内，供贮存零售用。 2.按建设规模分类
- 目录 一、设计条件...................................................................................... - 1 - (一)制冷工艺条件 ........................................................................... - 1 - (二)设计背景： .............................................................................. - 1 - 二、库容量计算................................................................................... - 2 - (一)急冻间.................................................................................... - 2 - (二)低温冷藏间 .............................................................................. - 2 - 三、围护结构传热系数计算 ..................................................................... - 3 - (一)外墙 ...................................................................................... - 3 - (二)地坪 ...................................................................................... - 4 - (三)屋顶 ...................................................................................... - 4 - (三)冷藏间墙................................................................................. - 5 - (四)急冻间墙................................................................................. - 5 - (五)急冻间走道外墙......................................................................... - 6 - (六) 冷藏间走道外墙 ....................................................................... - 6 - 四、冷耗量的计算 ................................................................................ - 6 - (一)冷库围护结构传热面引起的冷耗量Q1 ............................................... - 6 - (二)食品冷加工的耗冷量Q2................................................................ - 9 - (三)库通风换气热量Q3的计算........................................................... - 10 - (四)电动机运转热量Q4的计算........................................................... - 10 - (五)操作热量Q5的计算................................................................... - 11 - (六)总耗冷量............................................................................... - 12 - 五、冷却设备的选型计算 ...................................................................... - 13 - (一)冻结物冷藏间 ......................................................................... - 13 - (二)冻结间.................................................................................. - 14 - (三)流化床.................................................................................. - 14 - 六、制冷压缩机的选择计算 ................................................................... - 15 - (一)计算条件............................................................................... - 15 - (二)制冷压缩机的选择 .................................................................... - 15 - 七．辅助设备的选择计算 ...................................................................... - 17 - (一)冷凝器.................................................................................. - 17 - (二)油分离器： ............................................................................ - 18 - (三)高压贮液器 ............................................................................ - 19 - (四)氟泵的选型计算....................................................................... - 19 - (五)低压循环桶的选型计算............................................................... - 20 - (六)热虹吸罐的选型计算 ................................................................. - 21 - 八．管径的确定................................................................................. - 22 - (一)回气管.................................................................................. - 22 - (二)吸入管.................................................................................. - 22 - (三)排气管.................................................................................. - 23 - (四)冷凝器至贮液桶....................................................................... - 23 - 六、制冷设备和管道的隔热厚度确定 ........................................................ - 23 - 个人总结 ......................................................................................... - 24 - 参考文献 ......................................................................................... - 25 -
