戴维南端接匹配简易阻抗匹配方法
在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样，在此只对几种简单常用的端接方法进行介绍。为什么要进行阻抗匹配呢？无外乎几种原因，如减少反射、控制信号边沿速率、减少信号波动、一些电平信号本身需要等等。
端接阻抗匹配一般有5种方法：
1.源端串联匹配，
2.终端并联匹配，
3.戴维南匹配，
4.RC网络匹配，
5.二极管匹配。
1.串联端接匹配：
一般多在源端使用，Rs（串联电阻）= Z0（传输线的特性阻抗）- R0(源阻抗）。例如：若R0为22,Z0为55Ω，则Rs应为33Ω。
优点：①器件单一；
②抑制振铃，减少过冲；
③适用于集总线型负载和单一负载；
④增强信号完整性，产生更小EMI。
缺点：①当TTL,CMOS器件出现在相同网络时，串联匹配不是最佳选择；
②分布式负载不是适用，因为在走线路径的中间，电压仅是源电压的一般；
③接收端的反相反射仍然存在；
④影响信号上升时间并增加信号延时。
2.并联端接匹配：
此Rt电阻值必须等于传输线所要求的电阻值，电阻的一端接信号，一端接地或电源。简单的终端并联匹配一般不用于TTL,COMS电路，因为在高逻辑状态时，此方法需要较大的驱动电流。
优点：①器件单一；
②适用于分布式负载；
③反射几乎可以完全消除；
④电阻阻值易于选择。
缺点：①此电阻需要驱动源端的电流驱动，增加系统电路的功耗；
②降低噪声容限。
此电阻值必须等于传输线所要求的电阻值。电阻的一端接信号，一端接地。简单的终端并联匹配一般不用于TTL,COMS电路，因为他们无法提供强大的输出电流。
3.戴维南端接匹配：
一个电阻上拉，一个电阻下拉，通常采用R1/R2 = 220/330的比值。戴维南等效阻抗必须等于走线的特性阻抗。对于大多数设计R1>R2,否则TTL/COMS 电路将无法工作。
优点：①适用于分布式负载；
②完全吸收发送波，消除反射。；
缺点：①增加系统电路的功耗；
②降低噪声容限；
③使用两个电阻，增加布局、布线难度；
④电阻值不易于选择。
4.RC网络匹配：
电阻与电容相连，电阻另一端接信号，电容另一端接地。电阻应等于走线特性阻抗，容值通常较小（20pF-600pF）。对差分信号只需三个原件，两个电阻加一个电容。
优点：①适用于分布式及总线型负载；
②完全吸收发送波，消除反射；
③具有很低的直流功率损耗。
缺点：①会降低高速信号的速率，增加信号延时；
②RC电路的时间常数会导致电路中存在反射；
③对于高频、高速短路要慎用；
④使用两个器件，增加布局、布线难度。
5.二极管端接匹配：
此端接常用于差分或成对网络，二极管常用于限制走线过程的过冲。
优点：①预防输入端的过冲。
缺点：①不能减少反射。
阻抗匹配基本認識 阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。阻抗匹配分为低频和高频两种情况讨论。我们先从直流电压源驱动一个负载入手。由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。负载R上的电压为：Uo=IR=U×[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。再来计算一下电阻R消耗的功率为： P=I2×R=(U/(R+r))2×R=U2×R/(R2+2×R×r+r2) =U2×R/((R-r)2+4×R×r) =U2/(((R-r)2/R)+4×r) 对于一个给定的信号源，其内阻r是固定的，而负载电阻R则 是由我们来选择的。注意式中((R-r)2/R)，当R=r时，(R-r)2/R可 取得最小值0，这时负载电阻R上可获得最大输出功率 Pmax=U2/(4×r)。即，当负载电阻跟信号源内阻相等时，负载可 获得最大输出功率，这就是我们常说的阻抗匹配之一。 对于纯电阻电路，此结论同样适用于低频电路及高频电路。 当交流电路中含有容性或感性阻抗时，结论有所改变，就是需 要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共厄匹配。 Z=R+jX ﹐Z=R-jX 在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。 有时阻抗不匹配还有另外一层意思，例如一些仪器输出端是在特定的负载条件下设计的，如果负载条件改变了，则可能达不到原来的性能，这时我们也会叫做阻抗失配。 在高频电路中，我们还必须考虑反射的问题。当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产生反射。为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法，牵涉到二阶偏微分方程的求解，在这里我们不细说了，有兴趣的可参看电磁场与微波方面书籍中的传输线理论。 传输线的特征阻抗（也叫做特性阻抗）是由传输线的结构以及材料决定的，而与传输线的长度，以及信号的幅度、频率等均无关。 例如，常用的闭路电视同轴电缆特性阻抗为75Ω，而一些射频设备上则常用特征阻抗为50Ω的同轴电缆。另外还有一种常见的传输线是特性阻抗为300Ω的扁平平行线，这在农村使用的电视天线架上比较常见，用来做八木天线的馈线。因为电视机的射频输入端输入阻抗为75Ω，所以
传输线阻抗匹配方法 匹配阻抗的端接有多种方式，包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC终端匹配、肖特基二极管终端匹配。 1.并联终端匹配 并联终端匹配是最简单的终端匹配技术，通过一个电阻R将传输线的末端接到地或者接到V CC上。电阻R的值必须同传输线的特征阻抗Z0匹配，以消除信号的反射。终端匹配到V CC可以提高驱动器的源的驱动能力，而终端匹配到地则可以提高电流的吸收能力。 并联终端匹配技术突出的优点就是这种类型终端匹配技术的设计和应用简便易行，在这种终端匹配技术中仅需要一个额外的元器件；这种技术的缺点在于终端匹配电阻会带来直流功率消耗。另外并联终端匹配技术也会使信号的逻辑高输出电平的情况退化。将TTL输出终端匹配到地会降低V OH的电平值，从而降低了接收器输入端对噪声的免疫能力。 对长走线进行并联终端匹配后仿真，波形如下： 2.串联终端匹配 串联终端匹配技术是在驱动器输出端和信号线之间串联一个电阻，是一种源
端的终端匹配技术。驱动器输出阻抗R0以及电阻R值的和必须同信号线的特征阻抗Z0匹配。对于这种类型的终端匹配技术，由于信号会在传输线、串联匹配电阻以及驱动器的阻抗之间实现信号电压的分配，因而加在信号线上的电压实际只有一半的信号电压。 而在接收端，由于信号线阻抗和接收器阻抗的不匹配，通常情况下，接收器的输入阻抗更高，因而会导致大约同样幅度值信号的反射，称之为附加的信号波形。因而接收器会马上看到全部的信号电压（附加信号和反射信号之和），而附加的信号电压会向驱动端传递。然而不会出现进一步的信号反射，这是因为串联的匹配电阻在接收器端实现了反射信号的终端匹配。 串联终端匹配技术的优点是这种匹配技术仅仅为系统中的每一个驱动器增加一个电阻元件，而且相对于其它的电阻类型终端匹配技术来说，串联终端匹配技术中匹配电阻的功耗是最小的，而且串联终端匹配技术不会给驱动器增加任何额外的直流负载，也不会在信号线与地之间引入额外的阻抗。 由于许多的驱动器都是非线性的驱动器，驱动器的输出阻抗随着器件逻辑状态的变化而变化，从而导致串联匹配电阻的合理选择更加复杂。所以，很难应用某一个简单的设计公式为串联匹配电阻来选择一个最合适的值。 对长走线进行串联终端匹配后仿真，波形如下： 3.戴维南终端匹配

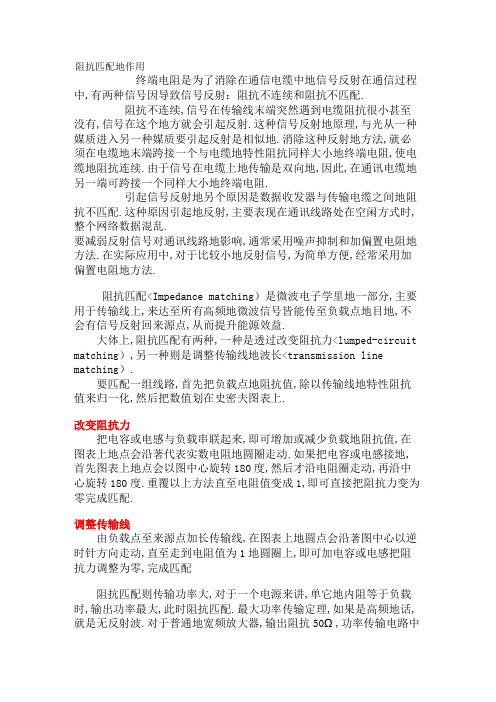

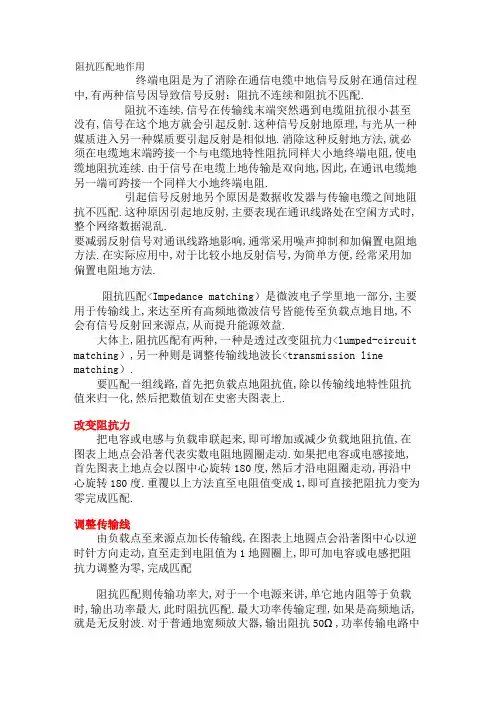

何為"阻抗匹配"? 更多相关：https://www.doczj.com/doc/a415861553.html, 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。 大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。 要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。 把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。 由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配 阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载 时，输出功率最大，此时阻抗匹配。最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。这是个大约的数字,一般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整而已,为了匹配方便. 阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说 ，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。它们的计量单位与电阻一样是奥姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。 阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。 在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。 当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。这种匹配条件称为共扼匹配。 . 在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样，但是在具体的系统中怎样才能比较合理的应用，需要衡量多个方面的因素。例如我们在系统中设计中，很多采用的都是源段的串连匹配。对于什么情况下需要匹配，采用什么方式的匹配，为什么采用这种方式。 例如：差分的匹配多数采用终端的匹配；时钟采用源段匹配； 1
阻抗匹配的研究 在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样，但是在具体的系统中怎样才 能比较合理的应用，需要衡量多个方面的因素。例如我们在系统中设计中，很多采用的都是源段的串连匹配。对于什么情况下需 要匹配，采用什么方式的匹配，为什么采用这种方式。 例如：差分的匹配多数采用终端的匹配；时钟采用源段匹配； 1、串联终端匹配 串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使 源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射. 串联终端匹配后的信号传输具有以下特点： A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播； B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％。 C 反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同； D 负载端反射信号向源端传播，到达源端后被匹配电阻吸收；？ E 反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。 相对并联匹配来说，串联匹配不要求信号驱动器具有很大的电流驱动能力。 选择串联终端匹配电阻值的原则很简单，就是要求匹配电阻值与驱动器的输出阻抗之和与传输线的特征阻抗相等。理想的信 号驱动器的输出阻抗为零，实际的驱动器总是有比较小的输出阻抗，而且在信号的电平发生变化时，输出阻抗可能不同。比如电 源电压为＋4.5V的CMOS驱动器，在低电平时典型的输出阻抗为37?，在高电平时典型的输出阻抗为45?[4]；TTL驱动器和CMOS驱动 一样，其输出阻抗会随信号的电平大小变化而变化。因此，对TTL或CMOS电路来说，不可能有十分正确的匹配电阻，只能折中考
传输线阻抗匹配的方法 传输线简介传输线（transmission line）输送电磁能的线状结构的设备。它是电信系统的重要组成部分，用来把载有信息的电磁波，沿着传输线规定的路由自一点输送到另一点。 以横电磁（TEM）模的方式传送电能和（或）电信号的导波结构。传输线的特点是其横向尺寸远小于工作波长。主要结构型式有平行双导线、平行多导线、同轴线、带状线，以及工作于准TEM模的微带线等，它们都可借助简单的双导线模型进行电路分析。各种传输TE模、TM模，或其混合模的波导都可认为是广义的传输线。波导中电磁场沿传播方向的分布规律与传输线上的电压、电流情形相似，可用等效传输线的观点分析。 传输线的特性传输线的均匀性 传输导体横截面的形状、使用的材料、导体间的间隔和导体周围的介质，在线路的全部长度上都保持均匀不变的，称为均匀传输线。否则便叫做不均匀传输线。均匀传输线的一次参数均匀地分布于整个传输线上，其数值不随考察点的位置而变化。 传输线在制造和建筑过程中可能出现的偏差，都规定有必要的允许范围。如果出现的不均匀性偏差不超过这些规定，都可以看作是均匀传输线。 性能参数 通常用衰减系数、相移系数、特性阻抗，或与之相对应的其它参数来描述。其数值仅与传输线的结构、几何尺寸、制造传输线使用的材料、工作波长（或工作频率）有关，见表。 传输线阻抗匹配的方法匹配阻抗的端接有多种方式，包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC终端匹配、肖特基二极管终端匹配。 1、并联终端匹配 并联终端匹配是最简单的终端匹配技术，通过一个电阻R将传输线的末端接到地或者接到VCC上。电阻R的值必须同传输线的特征阻抗Z0匹配，以消除信号的反射。终端匹配到VCC可以提高驱动器的源的驱动能力，而终端匹配到地则可以提高电流的吸收能力。

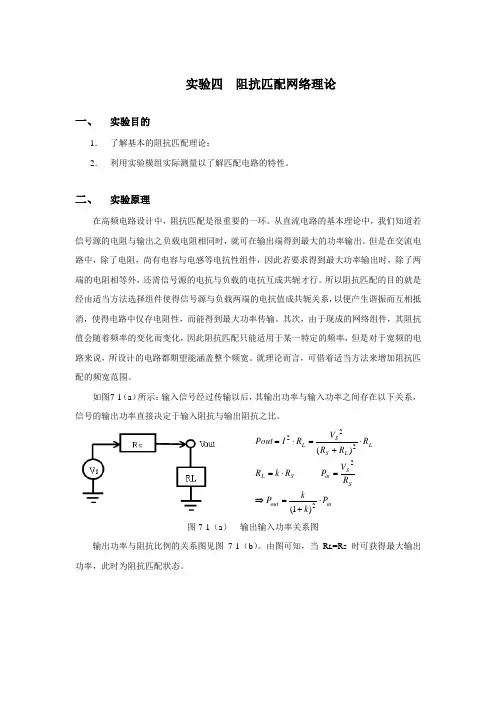

关于阻抗匹配的理解 阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。 我们先从直流电压源驱动一个负载入手。实际的电压源总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。再来计算一下电阻R消耗的功率为： P="I"*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r) =U*U*R/[(R-r)*(R-r)+4*R*r] =U*U/{[(R-r)*(R-r)/R]+4*r} 对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。即，当负载电阻跟信号源内阻相等时,负载可获得最大输出功率,这就是我们常说的阻抗匹配之一。对于纯电阻电路，此结论同样适用于低频电路及高频电路。当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共轭匹配。在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信
号源跟负载之间匹配的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R，如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。有时阻抗不匹配还有另外一层意思，例如一些仪器输出端是在特定的负载条件下设计的，如果负载条件改变了，则可能达不到原来的性能，这时我们也会叫做阻抗失配。 在高频电路中，我们还必须考虑反射的问题。当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不匹配（相等），在负载端就会产生反射。为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法，牵涉到二阶偏微分方程的求解，在这里我们不细说了，有兴趣的朋友可参看电磁场与微波方面书籍中的传输线理论。传输线的特征阻抗（也叫做特性阻抗）是由传输线的结构以及材料决定的，而与传输线的长度，以及信号的幅度、频率等均无关。例如，常用的闭路电视同轴电缆特性阻抗为75欧，而一些射频设备上则常用特征阻抗为50欧的同轴电缆。另外还有一种常见的传输线是特性阻抗为300欧的扁平平行线，这在农村使用的电视天线架上比较常见，用来做八木天线的馈线。因为电视机的射频输入端输入阻抗为75欧，所以300欧的馈线将与其不能匹配。实际中是如何解决这个问题的呢？不知道大家有没有留意到，电视机的附件中，有一个300欧到75
差分的匹配多数采用终端的匹配；时钟采用源端匹配； 1、串联终端匹配 串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射. 串联终端匹配后的信号传输具有以下特点： A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播； B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％。 C 反射信号与源端传播的信号叠加，使负载端接受到的信号与原始信号的幅度近似相同； D 负载端反射信号向源端传播，到达源端后被匹配电阻吸收；？ E 反射信号到达源端后，源端驱动电流降为0，直到下一次信号传输。 相对并联匹配来说，串联匹配不要求信号驱动器具有很大的电流驱动能力。 选择串联终端匹配电阻值的原则很简单，就是要求匹配电阻值与驱动器的输出阻抗之和与传输线的特征阻抗相等。理想的信号驱动器的输出阻抗为零，实际的驱动器总是有比较小的输出阻抗，而且在信号的电平发生变化时，输出阻抗可能不同。比如电源电压为＋4.5V的CMOS驱动器，在低电平时典型的输出阻抗为37Ω，在高电平时典型的输出阻抗为45Ω[4]；TTL驱动器和CMOS驱动一样，其输出阻抗会随信号的电平大小变化而变化。因此，对TTL 或CMOS 电路来说，不可能有十分正确的匹配电阻，只能折中考虑。 链状拓扑结构的信号网路不适合使用串联终端匹配，所有的负载必须接到传输线的末端。否则，接到传输线中间的负载接受到的波形就会象图3.2.5中C点的电压波形一样。可以看出，有一段时间负载端信号幅度为原始信号幅度的一半。显然这时候信号处在不定逻辑状态，信号的噪声容限很低。 串联匹配是最常用的终端匹配方法。它的优点是功耗小，不会给驱动器带来额外的直流负载，也不会在信号和地之间引入额外的阻抗；而且只需要一个电阻元件。 2、并联终端匹配 并联终端匹配的理论出发点是在信号源端阻抗很小的情况下，通过增加并联电阻使负载端输入阻抗与传输线的特征阻抗相匹配，达到消除负载端反射的目的。实现形式分为单电阻和双电阻两种形式。 并联终端匹配后的信号传输具有以下特点： A 驱动信号近似以满幅度沿传输线传播； B 所有的反射都被匹配电阻吸收； C 负载端接受到的信号幅度与源端发送的信号幅度近似相同。 在实际的电路系统中，芯片的输入阻抗很高，因此对单电阻形式来说，负载端的并联电阻值必须与传输线的特征阻抗相近或相等。假定传输线的特征阻抗为50Ω，则R值为50Ω。如果信号的高电平为5V，则信号的静态电流将达到100mA。由于典型的TTL或CMOS电路的驱动能力很小，这种单电阻的并联匹配方式很少出现在这些电路中。 双电阻形式的并联匹配，也被称作戴维南终端匹配，要求的电流驱动能力比单电阻形式小。这是因为两电阻的并联值与传输线的特征阻抗相匹配，每个电阻都比传输线的特征阻抗大。考虑到芯片的驱动能力，两个电阻值的选择必须遵循三个原则：

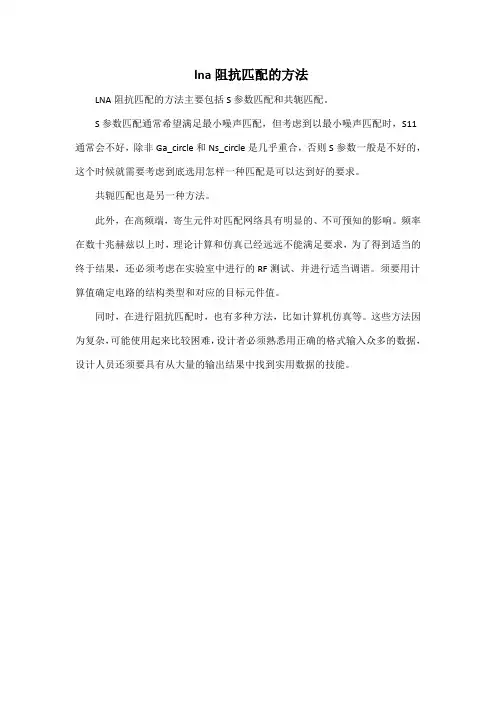

阻抗匹配与史密斯(Smith)圆图: 基本原理 本文利用史密斯圆图作为RF 阻抗匹配的设计指南。文中给出了反射系数、阻抗和导 纳的作图范例，并用作图法设计了一个频率为60MHz 的匹配网络。 实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。 在处理RF 系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大 器输出(RFOUT)与天线之间的匹配、LNA/VCO 输出与混频器输入之间的匹配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。 在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预 知的影响。频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF 测试、并进行适当调谐。需要用计算值确定电路的结构类型和相应的目标元件值。 有很多种阻抗匹配的方法，包括: ? 计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。 ? 手工计算: 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。 ? 经验: 只有在RF 领域工作过多年的人才能使用这种方法。总之，它只适合于资深的专家。 ? 史密斯圆图: 本文要重点讨论的内容。 本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。 w w w . p c b t e c h .n e t

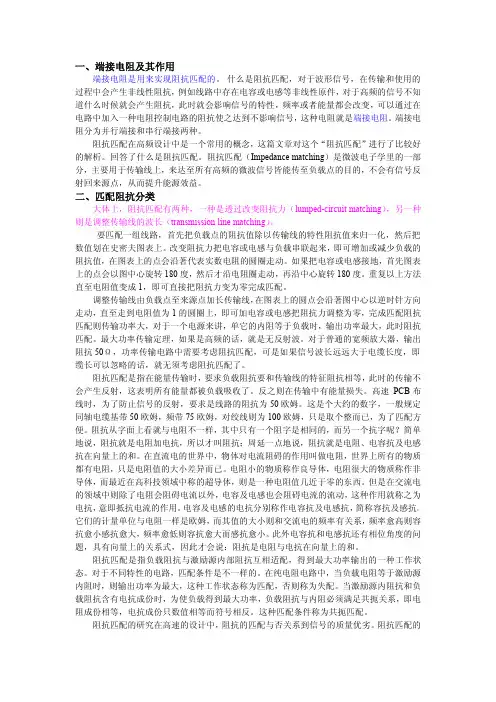

一、50ohm特征阻抗 终端电阻的应用场合：时钟，数据，地址线的终端串联，差分数据线终端并联等。 终端电阻示图 B.终端电阻的作用： 1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。 2、减少噪声，降低辐射，防止过冲。在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。 C.终端电阻取决于电缆的特性阻抗。 D.如果使用0805封装、1/10W的贴片电阻,但要防止尖峰脉冲的大电流对电阻的影响，加30PF的电容. E.有高频电路经验的人都知道阻抗匹配的重要性。在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。 高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为Zo＝150Ω、75Ω的同轴电缆。 同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D及绝缘体的导电率er 决定：
另外，处理分布常数电路时，用相当于单位长的电感L和静电容量C的比率也能计算，如忽略损耗电阻，则 图1是用于测定同轴电缆RG58A/U、长度5m的输入阻抗ZIN时的电路构成。这里研究随着终端电阻RT的值，传送线路的阻抗如何变化。 图1 同轴传送线路的终端电阻构成 只有当同轴电缆的特性阻抗Zo和终端阻抗RT的值相等时，即ZIN＝Zo＝RT称为阻抗匹配。 Zo≠RT时随着频率f，ZIN变化。作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4为周期起伏波动)。 图2是RT＝50Ω(稍微波动的曲线)、75Ω、dOΩ时的输人阻抗特性。当Zo≠RT时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲.

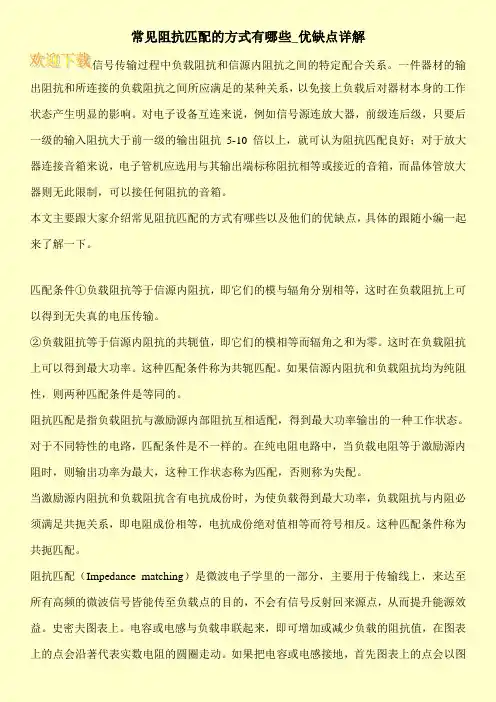

英文名称：impedance matching 基本概念 信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，以免接上负载后对器材本身的工作状态产生明显的影响。对电子设备互连来说，例如信号源连放大器，前级连后级，只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上，就可认为阻抗匹配良好；对于放大器连接音箱来说，电子管机应选用与其输出端标称阻抗相等或接近的音箱，而晶体管放大器则无此限制，可以接任何阻抗的音箱。 匹配条件 ①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。 ②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。这时在负载阻抗上可以得到最大功率。这种匹配条件称为共轭匹配。如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。 阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。 当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份绝对值相等而符号相反。这种匹配条件称为共扼匹配。 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。史密夫图表上。电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。 共轭匹配 在信号源给定的情况下，输出功率取决于负载电阻与信号源内阻之比K，当两者相等，即K=1时，输出功率最大。然而阻抗匹配的概念可以推广到交流电路，当负载阻抗与信号源阻抗共轭时，能够实现功率的最大传输，如果负载阻抗不满足共轭匹配的条件，就要在负载和信号源之间加一个阻抗变换网络，将负载阻抗变换为信号源阻抗的共轭，实现阻抗匹配。 匹配分类 大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。 要匹配一组线路，首先把负载点的阻抗值除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。 1. 改变阻抗力 把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代
功率放大器设计的关键：输出匹配电路的性能 2008-05-15 17:51:20 作者：未知来源:电子设计技术 关键字：功率放大器匹配电路匹配网络s参数串联电阻输出功率Cout耗散功率网络分析仪高Q值对于任何功率放大器（功率放大器）设计，输出匹配电路的性能都是个关键。但是，在设计过程中，有一个问题常常为人们所忽视，那就是输出匹配电路的功率损耗。这些功率损耗出现在匹配网络的电容器、电感器，以及其他耗能元件中。功率损耗会降低功率放大器的工作效率及功率输出能力。 因为输出匹配电路并不是一个50Ω的元件，所以耗散损失与传感器增益有很大的区别。输出匹配的具体电路不同，损耗也不一样。对于设计者而言，即使他没有选择不同技术的余地，在带宽和耗散损失之间，在设计方面仍然可以做很多折衷。 匹配网络是用来实现阻抗变化的，就像是功率从一个系统或子系统传送另一个系统或者子系统，RF设计者们在这上面下了很大的功夫。对于功率放大器，阻抗控制着传送到输出端的功率大小，它的增益，还有它产生的噪声。因此，功率放大器匹配网络的设计是性能达到最优的关键。 损耗有不同的定义，但是这里我们关心的是在匹配网络中，RF功率以热量的形式耗散掉的损耗。这些损耗掉的功率是没有任何用途。依据匹配电路功能的不同，损耗的可接受范围也不同。对功率放大器来讲，输出匹配损耗一直是人们关注的问题，因为这牵涉到很大的功率。效率低不仅会缩短通话时间，而且还会在散热和可靠性方面带来很大的问题。 例如，一个GSM功率放大器工作在3.5V电压时，效率是55%，能够输出34dBm的功率。在输出功率为最大时，功率放大器的电流为1.3A。匹配的损耗在0.5dB到1dB的数量级，这与输出匹配的具体电路有关。在没有耗散损失时，功率放大器的效率为62%到69%。尽管损耗是无法完全避免的，但是这个例子告诉我们，在功率放大器匹配网络中，损耗是首要问题。 耗散损失 现在我们来看一个网络，研究一个匹配网络（图1a）中的耗散损失。电源通过无源匹配网络向无源负载传输功率。在电源和负载阻抗之间没有任何其他的限制。把匹配网络和负载合在一起考虑，电源输出一个固定量的功率Pdel 到这个网络（图1b）。输出功率的一部分以热量的形式耗散在匹配网络中。而其余的则传输到负载。Pdel是传输到匹配网络和负载（图1c）上的总功率，PL是传输到负载的那部分功率。 了解了这两个量，我们就可以知道，实际上到底有多大的一部分功率是作为有用功率从电源传输到了负载，其比例等于PL/Pdel。 这是对功率放大器输出匹配的耗散损失的正确测量，因为它只考虑了实际传输功率以及耗散功率。反射功率没有计算进去。 由此可知，这个比例就等于匹配网络工作时的功率增益GP。而工作时的功率增益完整表达式为： 这里，是负载反射系数，是匹配网络的s参数， 损失就是增益的倒数。因此，耗散损失可以定义为： Ldiss = 1/GP。 对于功率放大器而言，我们为它设计的负载一般是50Ω。通常，我们用来测量s参数的系统阻抗也是50Ω。如果系统阻抗和负载都是50Ω，那么就为0，于是，上面的表达式就可以简化为： 在计算一个匹配网络的耗散损失时，只需要知道它的传输值和反射散射参数的大小，这些可以很容易地从s参数的计算过程中得到，因为网络分析仪通常都会采用线性的方式来显示s参数的值。在评估输入和级间耗散损失时，负载的阻抗不是50Ω，但是上述的规律依然适用。 因为反射和耗散损失很容易混淆，射频工程师有时就会采用错误的方法来计算耗散损失。而最糟糕的方法就是采用未经处理的s21来进行计算。一个典型的匹配网络在1GHz（图2）时，对功率放大器而言，是数值为4+j0Ω的负载阻抗。匹配网络采用的是无损耗元件来进行模拟的，所以在匹配网络中不存在功率的耗散问题。然而，s21却是-6dB，因为在50Ω的源阻抗和4Ω的负载之间存在着巨大的不匹配问题。作为一个无损耗网络，除了一些数字噪音外，模拟的耗散损失为0dB。 在电路的模拟当中，我们可能可以采用s21来求出正确的耗散损失。这一过程包括采用复杂模拟负载线的共轭
差分线对在高速PCB设计中的应用 时间:2007-04-28 来源: 作者:王延辉谢锘点击：3269 字体大小:【大中小】 摘要:在高速数字电路设计过程中，工程师采取了各种措施来解决信号完整性问题，利用差分线传输高速数字信号的方法就是其中之一。在PCB中的差分线是耦合带状线或耦合微带线，信号在上面传输时是奇模传输方式，因此差分信号具有抗干扰性强，易匹配等优点。随着人们对数字电路的信息传输速率要求的提高，信号的差分传输方式必将得到越来越广泛的应用。 1 用差分线传输数字信号 如何在高速系统设计中考虑信号完整性的因素，并采取有效的控制措施，已成为当今国内外系统设计工程师和PCB设计业界的一个热门课题。利用差分线传输数字信号就是高速数字电路中控制破坏信号完整性因素的一项有效措施。 在印刷电路板上的差分线，等效于工作在准TEM模的差分的微波集成传输线对，其中，位于PCB顶层或底层的差分线等效于耦合微带线；位于多层PCB的内层的差分线，正负两路信号在同一层的，等效于侧边耦合带状线，正负两路在相邻层的，等效于宽边耦合带状线。数字信号在差分线上传输时是奇模传输方式，即正负两路信号的相位相差180°，而噪声以共模的方式在一对差分线上耦合出现，在接受器中正负两路的电压(或电流)相减，从而可以获得信号，消除共模噪声。而差分线对的低压幅或电流驱动输出实现了高速集成功耗的要求。 2 差分线的阻抗匹配 差分线是分布参数系统，因此在设计PCB时必须进行阻抗匹配，否则信号将会在阻抗不连续的地方发生反射，信号反射在数字波形上主要表现为上冲、下冲和振铃现象。式(1)是一个信号的上升沿(幅度为E G)从驱动端经过差分传输线到接收端的频率响应： 其中信号源的电动势为E G，内阻抗为：Z G，负载阻抗为Z L；Hl(ω)为传输线的系统函数；ΓL和ΓG分别是信号接收端和信号驱动端的反射系数，由以下两式表示： 由式(1)可以看出，传输线上的电压是由从信号源向负载传输的入射波和从负载向信号源传输的反射波的叠加。只要我们通过阻抗匹配使ΓL和ΓG等于0，就可以消除信号反射现象。在实际工程应用中，一般只要求ΓL=0，这是因为只要接收端不发生信号反射，就不会有信号反射回源端并发生源端反射。
怎样理解阻抗匹配 阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。 我们先从直流电压源驱动一个负载入手。由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R 越大，则输出电压Uo越高。再来计算一下电阻R消耗的功率为：P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2) =U2×R/[(R-r)2+4×R×r] =U2/{[(R-r)2/R]+4×r} 对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。注意式中[(R-r)2/R]，当R=r时，[(R-r)2/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U2/(4×r)。即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。对于纯电阻电路，此结论同样适用于低频电路及高频电路。当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共扼匹配。在低频电路中，我们一般不考虑传输线的
匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是"短线"，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。有时阻抗不匹配还有另外一层意思，例如一些仪器输出端是在特定的负载条件下设计的，如果负载条件改变了，则可能达不到原来的性能，这时我们也会叫做阻抗失配。 在高频电路中，我们还必须考虑反射的问题。当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产生反射。为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法，牵涉到二阶偏微分方程的求解，在这里我们不细说了，有兴趣的可参看电磁场与微波方面书籍中的传输线理论。传输线的特征阻抗（也叫做特性阻抗）是由传输线的结构以及材料决定的，而与传输线的长度，以及信号的幅度、频率等均无关。 例如，常用的闭路电视同轴电缆特性阻抗为75Ω，而一些射频设备上则常用特征阻抗为50Ω的同轴电缆。另外还有一种常见的传输线是特性阻抗为300Ω的扁平平行线，这在农村使用的电视天线架上
在高速的设计中,阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样,在此只对几种简单常用的端接方法进行介绍。为什么要进行阻抗匹配呢?无外乎几种原因,如减少反射、控制信号边沿速率、减少信号波动、一些电平信号本身需要等等。 端接阻抗匹配一般有 5种方法: 1. 源端串联匹配, 2. 终端并联匹配, 3. 戴维南匹配, 4.RC 网络匹配, 5. 二极管匹配。 1. 串联端接匹配: 一般多在源端使用, Rs (串联电阻 =Z0(传输线的特性阻抗 -R0(源阻抗。例如:若 R0为 22,Z0为55Ω,则 Rs 应为33Ω。 优点:①器件单一; ②抑制振铃,减少过冲; ③适用于集总线型负载和单一负载; ④增强信号完整性,产生更小 EMI 。 缺点:①当 TTL,CMOS 器件出现在相同网络时,串联匹配不是最佳选择; ②分布式负载不是适用,因为在走线路径的中间,电压仅是源电压的一般; ③接收端的反相反射仍然存在;
④影响信号上升时间并增加信号延时。 2. 并联端接匹配: 此 Rt 电阻值必须等于传输线所要求的电阻值, 电阻的一端接信号,一端接地或电源。简单的终端并联匹配一般不用于 TTL,COMS 电路,因为在高逻辑状态时,此方法需要较大的驱动电流。 优点:①器件单一; ②适用于分布式负载; ③反射几乎可以完全消除; ④电阻阻值易于选择。 缺点:①此电阻需要驱动源端的电流驱动,增加系统电路的功耗; ②降低噪声容限。 此电阻值必须等于传输线所要求的电阻值。电阻的一端接信号,一端接地。简单的终端并联匹配一般不用于 TTL,COMS 电路,因为他们无法提供强大的输出电流。 3. 戴维南端接匹配: 一个电阻上拉,一个电阻下拉,通常采用 R1/R2=220/330的比值。戴维南等效阻抗必须等于走线的特性阻抗。对于大多数设计 R1>R2,否则 TTL/COMS电路将无法工作。 优点:①适用于分布式负载; ②完全吸收发送波,消除反射。 ; 缺点:①增加系统电路的功耗;
PCB阻抗匹配总结 网名：chinawei97qq: 1219658831 做硬件工程师好几年，有最初的不做阻抗，到后面认为做阻抗是PCB厂家的事情，导致设计的pcb交给pcb厂家后重新修改修改布线，影响项目进度，下面把总结写在后面，以面再犯同样的错误。 做4层板，正片工艺，这样就对做半孔工艺带来加工不方便，半孔工艺会带来价格的增加，单价增加0.05元/cm2 1.6mm厚度的4层PCB板加工，建议做阻抗设计的时候按照1.5mm厚度进行设计，剩下0.1mm厚度留给工厂作为其他工艺要求用（后制诚厚度，绿油、丝印等）。 （1）满足我们TOP层及BOTTOM层5mil线宽单端阻抗控制为55ohm，见附图一；
（2）满足差分线阻抗为100ohm，见附图二
附图二 一般是通过调整层与层之间的填充（如FR-4）的厚度来满足整个板厚及阻抗控制（单端阻抗与填充厚度及导线宽度有关）的要求。 0.5OZ的铜相当于1.2mil ，1OZ的铜相当于1.9mil 。4层板来说，第一、第二层的厚度和第三、第四层的厚度相同，这样平衡对称有利用PCB板加工和使用，放置翘板。采用了外层1.7mil 内层1.4mil 的填充工艺。采用外层1OZ,内存0.5OZ 的工艺。 附图一中H1为第一层、第二层的间距为3MIL 这样第三层、第四层也为3MIL; 整板厚度为1.6mm，取1.5mm 等于 60mil 。叠层设计的厚度为：1.7＋1.7＋1.4＋1.4＋3＋3＋47.8,大致设计以后可以参考candece下面的计算，见附图三。具体阻抗要求 还是以工厂为准。
附图三 差分阻抗比单端阻抗还要多一个影响参数间距，和要设置Coupling Type 对线的类型，参考附图二的trace separation 中S1 参数为 6.5mil ，allegro 计算如附图四。 附图四
我来大概概括一下ADC输入阻抗的问题： 1:SAR型ADC这种ADC内阻都很大，一般500K以上。即使阻抗小的ADC，阻抗也是固定的。所以即使只要被测源内阻稳定，只是相当于电阻分压，可以被校正。 2:开关电容型，如TLC2543之类。他要求很低的输入阻抗用于对内部采样电容快速充电。这时最好有低阻源，否则会引起误差。实在不行，可以外部并联一很大的电容，每次被取样后，大电容的电压下降不多。因此并联外部大电容后，开关电容输入可以等效为一个纯阻性阻抗，可以被校正。 3：FLASH.html">FLASH型（直接比较型）。大多高速ADC都是直接比较型，也称闪速型（FLASH），一般都是低阻抗的。要求低阻源。对外表现纯阻性，可以和运放直接连接 4：双积分型大多输入阻抗极高，几乎不用考虑阻抗问题 5：Sigma-Delta型。这是目前精度最高的ADC类型，也是最难伺候的一种ADC。重点讲一下要注意的问题： a.内部缓冲器的使用。SigmaDelta型ADC属于开关电容型输入，必须有低阻源。所以为了简化外部设计，内部大多集成有缓冲器。缓冲器打开，则对外呈现高阻，使用方便。但要注意了，缓冲器实际是个运放。那么必然有上下轨的限制。大多数缓冲器都是下轨50mV，上轨AVCC-1.5V。在这种应用中，共莫输入范围大大的缩小，而且不能到测0V。一定要特别小心！一般用在电桥测量中，因为共模范围都在1/2VCC附近。不必过分担心缓冲器的零票，通过内部校零寄存器
很容易校正的。 b.输入阻抗问题。SigmaDelta型ADC属于开关电容型输入，在低阻源上工作良好。但有时候为了抑制共模或抑制乃奎斯特频率外的信号，需要在输入端加RC滤波器，一般DATASHEET上会给一张最大允许输入阻抗和C和Gain的关系表。这时很奇怪的一个特性是，C越大，则最大输入阻抗必须随之减小！刚开始可能很多人不解，其实只要想一下电容充电特性久很容易明白的。还有一个折衷的办法是，把C取很大，远大于几百万倍的采样电容Cs(一般4~20PF),则输入等效纯电阻，分压误差可以用GainOffset寄存器校正。 c.运放千万不能和SigmaDelta型ADC直连！前面说过，开关电容输入电路电路周期用采样电容从输入端采样，每次和运放并联的时候，会呈现低阻，和运放输出阻抗分压，造成电压下降，负反馈立刻开始校正，但运放压摆率(SlewRate)有限，不能立刻响应。于是造成瞬间电压跌落，取样接近完毕时，相当于高阻，运放输出电压上升，但压摆率使运放来不及校正，结果是过冲。而这时正是最关键的采样结束时刻。 所以，运放和SD型ADC连接，必须通过一个电阻和电容连接（接成低通）。而RC的关系又必须服从5.c里面所述规则。 d.差分输入和双极性的问题。SD型ADC都可以差分输入，都支持双极性输入。但这里的双极性并不是指可以测负压，而是Vi+Vi-两脚之间的电压。假设Vi-接AGND，那么负压测量范围不会超过-0.3V。正确的接法是Vi+Vi-共模都在-0.3~VCC之间差分输入。一个典型的
在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样，在此只对几种简单常用的端接方法进行介绍。为什么要进行阻抗匹配呢？无外乎几种原因，如减少反射、控制信号边沿速率、减少信号波动、一些电平信号本身需要等等。 端接阻抗匹配一般有5种方法： 1.源端串联匹配， 2.终端并联匹配， 3.戴维南匹配， 4.RC网络匹配， 5.二极管匹配。 1.串联端接匹配： 一般多在源端使用，Rs（串联电阻）=Z0（传输线的特性阻抗）-R0(源阻抗）。例如：若R0为22,Z0为55Ω，则Rs应为33Ω。 优点：①器件单一； ②抑制振铃，减少过冲； ③适用于集总线型负载和单一负载； ④增强信号完整性，产生更小EMI。 缺点：①当TTL,CMOS器件出现在相同网络时，串联匹配不是最佳选择； ②分布式负载不是适用，因为在走线路径的中间，电压仅是源电压的一般； ③接收端的反相反射仍然存在； ④影响信号上升时间并增加信号延时。 2.并联端接匹配： 此Rt电阻值必须等于传输线所要求的电阻值，电阻的一端接信号，一端接地或电源。简单的终端并联匹配一般不用于TTL,COMS电路，因为在高逻辑状态时，此方法需要较大的驱动电流。 优点：①器件单一； ②适用于分布式负载； ③反射几乎可以完全消除； ④电阻阻值易于选择。 缺点：①此电阻需要驱动源端的电流驱动，增加系统电路的功耗； ②降低噪声容限。 此电阻值必须等于传输线所要求的电阻值。电阻的一端接信号，一端接地。简单的终端并联匹配一般不用于TTL,COMS电路，因为他们无法提供强大的输出电流。 3.戴维南端接匹配： 一个电阻上拉，一个电阻下拉，通常采用R1/R2=220/330的比值。戴维南等效阻抗必须等于走线的特性阻抗。对于大多数设计R1>R2,否则TTL/COMS电路将无法工作。 优点：①适用于分布式负载； ②完全吸收发送波，消除反射。； 缺点：①增加系统电路的功耗； ②降低噪声容限；
