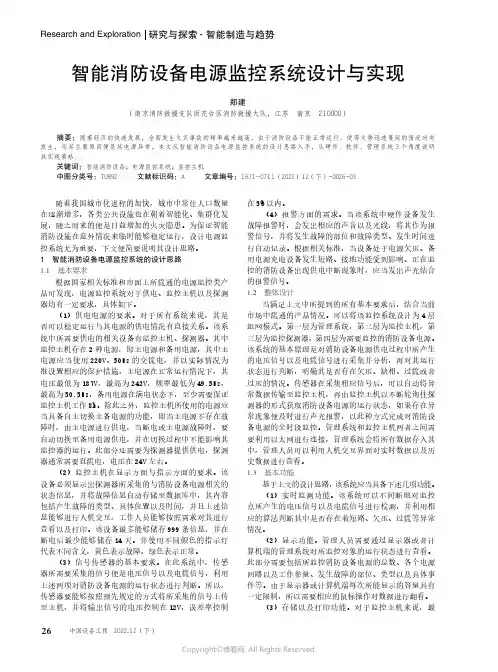

智能消防设备电源监控系统 1、概述消防设备电源监控系统是依据由中国建筑标准设计研究院、上海安科瑞电气股份有限公司等单位主编国家标准《消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。此监控系统具有可靠性、
实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
2、系统组成系统由监控主机、中继器、监控模块和传输缆线组成。监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。监控模块分为三大类：M1 模块表示电源监控模块，用于监测电源的电压、电流；M2 模块表示剩余电流监控模块，用于监测供电回路的剩余电流值；M3 模块兼具以上 M1 和 M2 的功能，可以同时监测电源的电压、电流及剩余电流。监控主机与监控模块的通信线路采用总线型连接方式。
3、监控模块选择表 M1 电源监控模块 M2 剩余电流监控模块 M3 电源及剩余电流监控模块交流单相电压、电流及剩余电流等—交流三相电压、电流及剩余电流等—功能名称交流单相电压交流单相电压、电流等交流三
相电压交流三相电压、电流等直流电压直流电压、电流等交流单相交流三相交流单相电压及剩余电流交流三相电压及剩余电流消防控制● ○ ● ○ ● ○ ————
室火灾自动报警系统消火栓系统自动喷水灭火系统气体灭火系统泡沫灭火系统干粉灭火系统防排烟系统消防设备防火卷帘消防电梯应急广播应急照明消防设备（单相）消防设备（三相）● ● ● ● ● ● ● ● —● ● ● —○ ○ ○ ○○ ○ ○ ○ —○ ○ ○ ———○ ————● ● ———● ● ● —● —● ———● ———○ ○ ———○ ○ ○ —○ —○ ———○ ——● ● ● ● ● ● ● ● —● ● ● ———●
———○ ○ ○ ○ ○ ○ ○ ○ —○ ○ ○ ———○ ——————————————● —● —○ —○ —————————————● —● —○ —○ ———————————● —○ —○ —○ ————————————○ —○ —○ —○ —————————————● —○ —○ ○ ○ ————————————○ —○ —○ —○ 100m 及以上公共建筑非消防设—备（单相）非消防设—备（三相）消防设备（单相）● —一类高层公共建筑消防设备（三相）非消防设—备（单相）非消防设—备（三相）注：表 M1、M2、M3 模块根据《消防设备电源监控系统》《民用建筑电气设计规范》JGJ16-2008 和《建、筑设计防火规范》选择；●为应选项，○为可选项 4、监控模块选型表电源监控模块型号功能显示方式 ACR10EL 电源监控模块（M1 ACR220EL 液晶显示 PZ72L-DE/C
安装方式外形尺寸面框（mm 开孔（mm） 80*80 76*76 嵌入式 96*96 88*88 72*72 67*67 电力测量单相交流电流、电压、有功功三相交流电流、电压、有功直流电流、电率、无功功率、功率、无功功率、功率因数、压、功率功率因数、电网电网频率频率单相有功电能、无功电能 2路 2路 5A、1A AC100V、220V 单相 DC24V Modbus-RTU 交流单相回路三相有功电能、无功电能 4路 2路5A、1A AC100V、400V 三相三线、三相四线 DC24V Modbus-RTU/Profibus-DP 交流三相回路直流电能 2路 2路分流器、直流变送器 DC 0~1000V 单路电压与电流DC24V Modbus-RTU 直流回路电能计量开关量（选配）开关量输入开关量输出电流输入信号电压接线方式工作电源通信适用回路种类剩余电流监控模块型号功能显示方式安装方式外形尺寸面框 (mm 开孔（mm 剩余电流监控模块（M2） ARCM100-Z 液晶显示嵌入式 120*120 108*108 三相电流、电压、有功功率、无功功率、功率因数、频率；四象限电能计量、基波、总谐波电能计量剩余电流 1 路、温度 1 路 ARCM200-J1 数码管显示嵌入式 96*48 91*44 ARCM200-J4 数码管显示嵌入式 96*48 91*44 ARCM300-J1 液晶显示导轨式—— ARCM300-J4 液晶显示导轨式——电力测量————在线监测剩余电流 1 路、温度 3 路剩余电流 4 路剩余电流 1 路、温度 3 路剩余电流 4 路
开关量开关量输入继电器输出电流电压 3路 2路 5A、1A AC100V、 400V 10mA~3A 0~120℃三相三线、三相四线 DC24V — 4路—— 10mA~3A 0~120℃— DC24V — 4路—— 10mA~3A —— DC24V — 4路—— 10mA~3A 0~120℃—DC24V 剩余电流、温度事件记录内置时钟 Modbus-RTU CANBUS（可选）— 4路—— 10mA~3A —— DC24V 输入信号剩余电流温度接线方式工作电源保护功能剩余电流、剩余电流、温度、过压、温度缺相、过流事件记录内置时钟Modbus-RTU CANBUS（可选）— Modbus-RTU CANBUS（可选）剩余电流剩余电流事件记录内置时钟 Modbus-RTU CANBUS（可选）数据记录— Modbus-RTU CANBUS（可选）通信适用回路种类 0.4KV 电压等级 TN-C-S、TN-S 及局部 TT 系统电源及剩余电流监控模块型号功能显示方式安装方式外形尺寸（mm 测量参数额定电流规格（A 继电器输出电流输入信号电压接线方式工作电源通信电源及剩余电流监控模块（M3 ACM3-X/ULMKC-90L 液晶显示主体模块柜内导轨式安装，显示模块面板嵌入式安装面框 90*70，开孔 86*66 三相电流、三相电压、剩余电流 32,63,125,160,225,315,400,500,630,800,1250 常开触点，作用于报警，报警 1 瞬时动作，报警 2 延时 5S （可调）动作 0~10A 直接接入，10A 以上互感器接入 AC 0~690V 三相三线、三相四线 DC24V Modbus-RTU/Profibus-DP
适用回路种类消防回路 5、系统案例图
6、系统原理图参考文献 [1]消防设备电源监控系统 10CX504，中国计划出版社 [2]上海安科瑞电气股份有限公司产品手册.2010.08 版
智能安防系统 2007年。国内经济仍在高速增长，科技发展一日千里，即将临近的“2008北京奥运会，2010年上海世博会”进一步提高了我国的发展，新理念、新科技、新时尚、新生活充斥了我们的空间。城市流动人口急剧增加，各种偷盗案件愈演愈烈，防盗成了我们工作生活中的重中之重，自建设部《禁止新建楼盘安装防盗网的禁令》颁布后，各种防盗网的命运岌岌可危，市场面监重新洗牌，智能安防系统取代防盗网已是大势所趋，市场之大岂可限量。 ?功能①：智能防盗 将系统中的防盗装置装在门窗上，当盗贼靠近门窗时，传感器检测到人体信号，门窗(窗帘)控制器发出指令，门窗自动关闭，如果盗贼滞留不走或强行突入，智能主控器会发出报警声阻吓盗贼并自动循环拨打15组报警电话，通知您和报警中心有盗贼入侵，以便及时采取相应措施。 ?功能②：防盗门报警器 在门上安装报警器，当主人离家时，在遥控器上启动设防状态，如遇盗贼强行撬门，智能主控器便会发出报警声阻吓盗贼，同时还会自动循环拨打多组报警电话，通知保安人员或户主及时应对。 ?功能③：紧急求助 若遭遇坏人入室，可即时发送报警信号，方便求救，也可用于家中老人、小孩意外事故和急病呼救报警。 ?功能④：防小孩坠楼 当传感器检测到人体信息时，窗户会自动关闭，将小孩关在室内，可以有效的保护小孩的安全。
智能门窗系统 ?功能①：无线遥控 在室内任何位置均可无线遥控门窗（窗帘）的开、关和任意停留。 ?功能②：自动防风防雨 当遇到大风来临或雨雪将至，窗户立即自行关闭，令您出门无忧无虑。 ?功能③：自动检控燃气 当燃气监测器检测到煤气、液化气、等有害气体，智能控制器内微电脑自动发出相应的指令，将窗户、排气扇自动开启，同时发出警声并将警情传递给主人手机和保卫处。 ?功能④：自动检控火灾 一旦有火灾发生，传感器会第一时间检测到烟雾信号，智能控制器发出指令，将门窗打开，同时发出警声并将警情传报警中心或给主人手机上。 ?功能⑤：净化室内空气 当室内空气中香烟粒子、丙酮、甲醛、苯、乙胺、庚烷、等有害物质超标时，传感器检测到浑浊气体信号，自动开启各个方位的窗户，让其通风对流，迅速稀释室内有害气体，还您一个环保的居室。 智能家电系统
城市消防远程监控系统技术需求书 一、项目总体目标 本项目总体目标是建设城市消防远程监控系统。系统在保持现有建筑消防设施正常运行的情况下，将建筑物内火灾自动报警系统等消防设施的运行情况通过现代网络技术实时传输到城市消防监控管理中心，实时监督建筑消防设施的运行状况，对于设施不能正常使用的情况进行有效管理。同时，对于突发的火情，在最短时间内作出有效的甄别，确认后的火警，立即传输到城市119消防调度指挥中心接警系统。系统与单位火灾探测器同步显示报警不超过15秒钟的预警时间，以及火灾发生后，系统显示的起火单位各种消防设施运行状态，能为灭火组织指挥提供宝贵的信息支持。 要求建设完成后的系统应能提高119消防指挥中心的自动化预警能力，减少因延误报警所造成的损失，更好地掌握受理火警的主动权，同时能加强对重点消防系统的监控，随时掌握各单位消防系统的动态，及时发现故障，予以维护服务，提高城市消防管理水平。建设数据传输及计算机网络传输方式的报警监控通讯网络，对城市各单位的火灾报警系统进行联网监测、监控，及时向消防指挥中心提供准确的消防系统运行和报警信息。 系统对用户火灾报警系统的日常监测信息进行分析，建立用户管理信息库，为消防指挥调度提供铺助决策，以提高对火灾的处理能力。协助消防部门做好各单位消防设备维护，管理值班员的培训考核，使其达到会使用、会操作、会维护水平，以保证系统的正常运行。根据监控中心接收到火警信息和报警设备的运行信息，为本市消防部门做好管理工作和报警后的辅助手段，达到从原有的人防转向技防，从而使得我市消防工作达到信息化、网络化管理模式，从整体上提高我市的消防管理水平，最大限度降低火灾风险，减少火灾隐患，达到保证人民生命及财产安全的目标。 二、设计方案要求 1. 系统设计目标 根据城市消防远程监控系统项目的建设要求，该项目的总体设计目标是： （1）建立城市消防远程监控中心，使城市建筑自动消防设施得到进一步有效治理，规范行业管理、多方面向社会提供优质的服务，树立消防服务的新形象。 （2）确保建筑消防设施的正常运行。要求系统启用后，每日24小时不间断运行，随时监测联网单位消防设施的运行信息，如果消防自动报警设施被违章关闭或故障，系统立即作出反应，监控中心的管理人员立即采取相应的措施，通知其单位恢复开通。如果因故障而停机或局部停止工作，系统同样作出反应，监控中心迅速安排人员排除故障，从而有效解决了因人为擅自关闭自动消防设施，而又不能及时发现的问题。 （3）要求系统从技术手段上对其单位的自动消防设施进行全天候的监控，确保消防设施的正常运行。 （4）利用管理中心的专业技术人员实力和先进设备，无条件支持消防部队的调度指挥中心、自动化办公系统技术及维护，做到资源共享。 （5）对社会新建、改建、扩建、已建的自动消防设施提供检测服务。 （6）根据入网防火单位消防设施日常运行状态，为防火监管部门提供火灾事故调查依据。 （7）通过消防网络监控管理，向社会免费提供有关消防产品质量、选型咨询。向消
1.1.1.1消防电源监控系统施工方案 1、针对施工方的一般要求： a）系统检测时应具备的条件： 1）系统安装调试完成后，已进行了规定时间的试运行； 2）已提供了相应的技术文件和工程实施及质量控制记录。 b）建设单位应组织有关人员依据合同技术文件和设计文件，以及国家标准《消防设备电源监控系统》GB28184-2011的要求，制定系统检测方案并经检测机构批准实施。 c）检测机构应按系统检测方案所列检测项目进行检测。 d）检测方法及数量 1）主机为全部100%检测： 2）传感器检测方法为抽检，抽检数量为20%，且数量不得少于20 台，数量少于20 台时全部检测。 e）检测结论与处理 1）检测结论分为合格和不合格； 2）被检设备合格率100% 时为检测合格，否则为不合格。 3）系统检测不合格应限期整改，然后重新检测，直至检测合格，重新检测时抽检数量应加倍；系统检测合格，但存在不合格项，应对不合格项进行整改，直到整改合格，并应在竣工验收时提交整改结果报告。 2、布线 1）系统的布线，应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB50303的要求。 2）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。 3）系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。 4）导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接
或用端子连接。 5）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。 6）管路超过下列长度时，应在便于接线处装设接线盒： 7）管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。 8）在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。吊装线槽的吊杆直径，不应小于6mm。 9）线槽的直线段应每隔1.0m～1.5m设置吊点或支点，在下列部位也应设置吊点或支点： （1）线槽接头处； （2）距接线盒0.2m处； （3）线槽走向改变或转角处。 10）线槽接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。 11）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨变形缝的两侧应固定，并留有适当余量。 12）系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20M?。 13）同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。 3、监控器的安装 1）监控器在墙上安装时，其底边距地（楼）面高度宜为1.3m~1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m； 2）落地安装时，其底边宜高出地（楼）面0.1m～0.2m。 3）监控器应安装牢固，不得倾斜。安装在轻质墙上时，应采取加固措施。 4）引入监控器的电缆或导线，应符合下列要求： （1）配线应整齐，避免交叉，并应固定牢靠； （2）电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不
提要 近年来，中国大步跨入了信息化社会，人们的工作、生活与通信和信息的关系日益紧密，信息化社会在改变我们生活方式与工作习惯的同时，也对传统住宅的建设标准提出了挑战，社会、经济及技术的进步改革，更使人们的观念随之变化。于是，在小康住宅概念的基础上，引入建筑物智能化系统技术，形成了智能住宅的概念。又由于中国的住宅多为成片开发按区域管理。采用各种智能化手段来提高居住者的生活质量，称之为智能住宅小区。而安全的居住环境是智能住宅小区的基础，为保证住宅小区的真正安全，必须由技防，人防与物防相结合进行综合防范。小区住户智能化安全防范系统，充分运用传感技术及控制技术等高新技术，即在住户内设置各种探测器，报警后经户采集器传至物业管理中心，实现住户内的人身财产安全。 第一章：阐述了当今住宅小区出现偷盗和暴力等各种犯罪手段对保安系统提出许多新课题。随着科技的飞速发展，同时信息时代的到来使保安系统的内容有了新的意义。由此提出小区智能安防系统的结构，重点介绍住户智能安防系统组成。 第二章：较为详细地对住户安全防范的关键技术例如：双鉴探测器、烟感探测器、门磁传器、住户采集器、单元控制器、监控主机等，进行了分析。 第三章：对住户安全防范系统进行设计。 第四章：介绍住户安全防范系统实际应用。 第五章：结论部分对本文论文进行总结的同时，提出小区住户智能化安全防范系统的发展方向。
目录 第一章绪论 (1) 1.1 小区住宅智能安防系统的组成及功能 (2) 1.1.1 小区安保管理控制系统的组成 (2) 1.1.2 每个子系统的作用 (2) 1.2 住户智能化安防系统的作用和组成 (8) 1.2.1 住户智能化安防子系统结构框图 (8) 1.2.2 住户智能化安防子系统各部分作用 (9) 第二章 住户智能安全防范系统的关键技术的分析 (12) 2.1 住户智能安全防范系统中探测器的设计 (12) 2.1.1 微波多普勒探测器 (12) 2.1.2 红外线深测器 (15) 2.1.3 被动红外/微波深测器 (19) 2.1.4 可燃气体深测器 (19) 2.1.5 离子感烟深测器 (21) 2.1.6 磁敏探测器 (22) 2.2 住户采集器 (24) 2.3 单元控制器 (24) 2.3.1 功能 (24) 2.3.2原理图 (25) 2.4 监控主机 (25) 2.5 住户采集器软件流程图 (27)

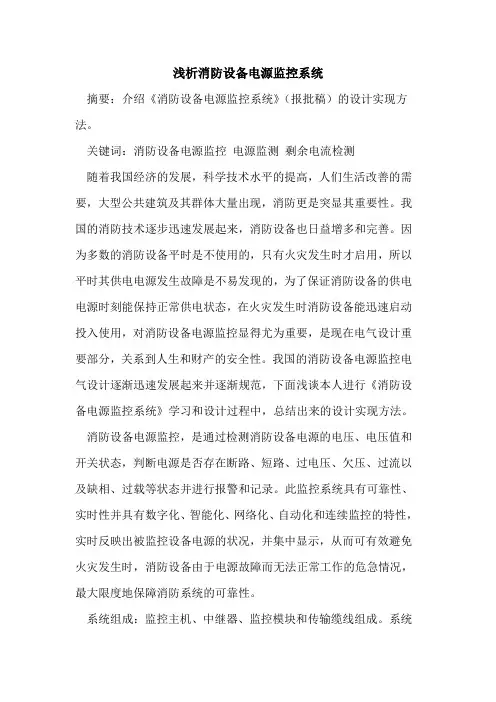

消防设备电源监控系统存在的意义 随着楼房的层数越来越高，城市的人口越来越多，如何保护居民们的财产安全，降低火灾的发生，成为了社会安全的首要问题。下面就针对消防设备电源监控系统怎样预防火灾的发生进行分析。 消防设备电源监控系统存在的意义 消防系统控制中心控制着自动报警系统、自动喷洒系统、消防事故广播系统、防排烟系统、气体灭火系统、消防栓系统、应急照明系统等多个消防安全系统的操作，是保护建筑安全消防的关键所在，而对于这些系统和设备是否能够正常运行，除了设备的质量之外，消防设备的电源状态也起着决定性的作用。这也就是要想确保消防系统的正常运作，消防设备电源如果不能可靠、稳定的工作，无论投入了多少消防设备对于整个建筑来说，对于预防火灾来说都是形同虚设的。这也凸显了消防设备电源监控系统的重要作用所在。 消防设备电源监控系统的概述 对于消防设备电源监控系统来说，是根据我国国家标准的《消防设备电源监控系统》研制开发的，这种系统是由消防设备电源监控器、电源总线、电压信号传感器、电流电压信号传感器、中级模块箱等设备构成的，主要是通过传感器对消防设备的主电源和备用电源进行实时监测，从而判断消防设备所连接的电源设备是否存在过
压、欠压、过流、短路、断路和缺相等一些故障的存在与否。 并且能够通过监视器对出现故障的地方、部位、类型和时间及时的在屏幕上显示，同时还可以发出声或者光警报信号，帮助检测部门进行预警，从而保证火灾发生时消防联动系统能够可靠、顺利运行，确保消防设备的可靠性。 消防设备电源监控系统可以用于现代大型的建筑、公共集聚的场所、商场、体育馆、礼堂、影院、医院和学校等各种公共场所。可以显示室内系统内消防用电设备的供电电源和备用电源的工作状态和欠压报警信息,所以说消防设备电源监控系统有效的预防火灾的发生。 关键词:海水湾电气科技消防巡检柜
消防设备电源监控系统 编制：吕孟杰日期：2015-12-15 审核：日期： 批准：日期： 北京豪沃尔电子设备公司版权所有 内部资料注意保密
文档历史发放及记录
目录 文档历史发放及记录 ........................................................................................................... - 2 - 一、系统概要 ....................................................................................................................... - 5 - 1. 设计依据 ..................................................................................................................... - 5 - 2. 适用范围和适用环境 ................................................................................................. - 5 - 2.1适用范围 ................................................................................................................ - 5 - 2.2适用环境 ................................................................................................................ - 5 - 3.主要内容 ....................................................................................................................... - 5 - 3.1 概述 ....................................................................................................................... - 5 - 3.2 系统组成 ............................................................................................................... - 5 - 3.3 监控主机 ............................................................................................................... - 6 - 3.4 消防设备电源监控系统扩展箱 ........................................................................... - 6 - 3.5 监控模块 ............................................................................................................... - 6 - 4. 设计选用 ..................................................................................................................... - 6 - 5. 施工说明 ..................................................................................................................... - 7 - 6. 系统调试 ..................................................................................................................... - 7 - 7.管理维护 ....................................................................................................................... - 7 - 8. 其他 ............................................................................................................................. - 7 - 二、HJX1000消防设备电源监控主机 ................................................................................ - 9 - 三、HJX100A中继扩展箱 .................................................................................................. - 10 - 四、监控模块 ..................................................................................................................... - 12 - 1.单相交流监控模块 ..................................................................................................... - 12 - 2.直流监控模块 ............................................................................................................. - 12 - 3.三相交流监控模块 ..................................................................................................... - 13 - 4.开关模块 ..................................................................................................................... - 14 - 五、互感器选型 ................................................................................................................. - 16 - 六、消防设备电源监控系统图 ......................................................................................... - 17 - 七、监控模块接线图 ......................................................................................................... - 18 - 1.HJ10A接线图 .............................................................................................................. - 19 - 2.HJ10B接线图 .............................................................................................................. - 20 - 3.HJ10C接线图 .............................................................................................................. - 20 - 4.HJ00A接线图 .............................................................................................................. - 21 - 5.HJ00B接线图 .............................................................................................................. - 22 - 6.HJ30A、HJ31A接线图 ................................................................................................ - 22 - 7.HJ30B、HJ31B接线图 ................................................................................................ - 23 -
消防电源监控系统 消防设备电源监控系统是依据由中国建筑标准设计研究院、上海安科瑞电气股份有限公司等单位主编国家标准《消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。 此监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。 消防设备电源监控系统图 系统组成 系统由监控主机、中继器、监控模块和传输缆线组成。监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。 监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。监控模块分为三大类：M1模块
表示电源监控模块，用于监测电源的电压、电流；M2模块表示剩余电流监控模块，用于监测供电回路的剩余电流值；M3模块兼具以上M1和M2的功能，可以同时监测电源的电压、电流及剩余电流。 监控主机与监控模块的通信线路采用总线型连接方式。 监控模块选型表 ◆电源监控模块 型号 电源监控模块（M1) ◆剩余电流监控模块 型号功能 剩余电流监控模块（M2） ARCM100-Z ARCM200-J1 ARCM200-J4 ARCM300-J1 ARCM300-J4 显示方式液晶显示数码管显示数码管显示液晶显示液晶显示安装方式嵌入式嵌入式嵌入式导轨式导轨式 外形尺寸 面框 (mm) 120*120 96*48 96*48 ——开孔 （mm) 108*108 91*44 91*44 ——
目录 一、投标产品技术资料表 3 二、投标货物的主要技术指标、参数及性能的详细说明 (28) 2.1海康威视200万像素日夜型枪机DS-2CD2820FWD (28) 2.2海康威视球型摄像机DS-2DF8223I系列 (30) 2.3海康威视网络硬盘录像机DS-8664N-XT (35) 2.4海康威视联网管理软件iVMS-4200 (38) 2.5海康威视视频解码器DS-6416HD-T (39) 2.6华三核心交换机LS-5560-30S-EI (40) 2.7特雅丽46寸拼接屏幕TYL-SDID4709-D (43) 三、相关的图纸、图片 (45) 四、产品有效检测和鉴定证明复印件 (46) 4.1海康威视200万像素日夜型枪机DS-2CD2820FWD (46) 4.2海康威视球型摄像机DS-2DF8223I系列 (47) 4.3海康威视网络硬盘录像机DS-8664N-XT (48) 4.4海康威视联网管理软件iVMS-4200 (49) 4.5华三核心交换机LS-5560-30S-EI (50) 五、技术方案 (51) 5.1项目概况 (51) 5.2需求分析 (51) 5.3设计目标 (51) 5.4设计原则 (52) 5.5设计依据 (53) 5.6功能实现 (53) 5.7系统组成 (56) 六、施工方案 (58) 6.1项目概况 (58) 6.2编制依据 (58) 6.3施工进度计划 (59) 6.4施工要求 (61) 6.5施工设计 (61) 6.6施工准备 (61) 6.6.1施工管理制度 (61) 6.6.2施工技术准备 (62) 6.6.3施工前期准备 (62) 6.7施工工艺 (63) 6.7.1线管线缆敷设 (63) 6.7.2系统设备安装 (65) 6.7.3监控中心建设 (67) 6.7.4室外道路光缆敷设 (69) 6.8进度保证措施 (71) 6.8.1施工设备的投入 (71)
消防设备电源监控系统 一、工艺流程 施工前准备工作→配管及布线→监控器安装→传感器安装→系统接地→调试→系统培训及交付使用 二、施工前准备工作 1、系统的施工必须由具有相应资质等级的施工单位承担。 2、系统的安装必须由专业人员进行。 3、系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更。确需变更设计时，应由原设计单位负责更改并经图审机构审核。 4、系统的施工应按设计要求编写施工方案，并经监理单位批准。施工现场应具有必要的施工技术标准、健全的施工质量管理体系和工程质量检验制度。并应按附录B的要求填写施工现场质量管理检查记录。 5、系统施工前应具备下列条件： 1）设计单位应向施工、建设、监理单位明确相应技术要求； 2）应具备系统图、设备布置平面图、接线图、安装图以及必要的技术文件； 3）系统设备、材料及配件齐全并能保证正常施工； 4）施工现场及施工中使用的水、电、气应满足正常施工要求。 6、系统的安装应按下列规定进行施工过程质量控制： 1）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查，检查合格后方可进入下道工序； 2）相关各专业工种之间交接时，应进行检验，并经监理工程师签证后方可进入下道工序； 3）施工过程中，施工单位应做好隐蔽工程验收、绝缘电阻和接地电阻检验、系统调试及设计变更等相关记录； 4）系统施工过程结束后，施工方应对系统的安装质量进行验收； 5）系统安装完成后，施工单位应按规定进行调试； 6）施工过程质量检查和验收应由监理工程师组织施工单位人员完成； 7）施工质量检查和验收应按附录C的要求填写。
7、建筑物产权所有者应建立保存系统内每个传感器的安装及试验记录。 三、设备、材料进场检验 1、系统施工前，应对设备、材料及配件进行进场验收，进场验收应有书面记录和参加人签字，并经监理工程师或建设单位签字确认；未经进场验收或验收不合格者不得使用。 2、设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。 3、系统的主要设备应是通过国家认证（认可）的产品。产品名称、型号、规格应符合设计要求和标准规定。 4、系统中非国家强制认证（认可）的产品名称、型号、规格应与检验报告一致。 5、系统设备及配件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。 6、系统设备及配件的规格、型号应符合设计要求。 四、布线 1、系统的布线，应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB50303的要求。 2、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。 3、系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。 4、导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。 5、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。 6、管路超过下列长度时，应在便于接线处装设接线盒： 1) 管子长度每超过30m，无弯曲时；
消防电源监控系统施工工艺解析 消防设备电源监控系统 一、工艺流程 施工前准备工作?配管及布线?监控器安装?传感器安装?系统接地?调试?系统培训及交付使用 二、施工前准备工作 1、系统的施工必须由具有相应资质等级的施工单位承担。 2、系统的安装必须由专业人员进行。 3、系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更。确需变更设计时，应由原设计单位负责更改并经图审机构审核。 4、系统的施工应按设计要求编写施工方案～并经监理单位批准。施工现场应具有必要的施工技术标准、健全的施工质量管理体系和工程质量检验制度。并应按附录B的要求填写施工现场质量管理检查记录。 5、系统施工前应具备下列条件: 1) 设计单位应向施工、建设、监理单位明确相应技术要求; 2) 应具备系统图、设备布置平面图、接线图、安装图以及必要的技术文件; 3) 系统设备、材料及配件齐全并能保证正常施工; 4) 施工现场及施工中使用的水、电、气应满足正常施工要求。、系统的安装应按下列规定进行施工过程质量控制: 6 1) 各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查，检查合格后方可进入下道工序; 2)相关各专业工种之间交接时，应进行检验，并经监理工程师签证后方可进入下道工序;
3)施工过程中，施工单位应做好隐蔽工程验收、绝缘电阻和接地电阻检验、系统调试及设计变更等相关记录; 4)系统施工过程结束后，施工方应对系统的安装质量进行验收; 5)系统安装完成后，施工单位应按规定进行调试; 6)施工过程质量检查和验收应由监理工程师组织施工单位人员完成; 7)施工质量检查和验收应按附录C的要求填写。 第 1 页共 1 页 7、建筑物产权所有者应建立保存系统内每个传感器的安装及试验记录。 三、设备、材料进场检验 1、系统施工前，应对设备、材料及配件进行进场验收，进场验收应有书面记录和参加人签字，并经监理工程师或建设单位签字确认;未经进场验收或验收不合格者不得使用。 2、设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。系统中的强制认证(认可)产品还应有认证(认可)证书和认证(认可)标识。 3、系统的主要设备应是通过国家认证(认可)的产品。产品名称、型号、规格应符合设计要求和标准规定。 4、系统中非国家强制认证(认可)的产品名称、型号、规格应与检验报告一致。 5、系统设备及配件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。 6、系统设备及配件的规格、型号应符合设计要求。 四、布线 1、系统的布线，应符合现行国家标准《建筑电气装置工程施工质量验收规范》GB50303的要求。
智慧社区安防系统解决方案 1.总体概述 近年来，随着外来人口的大量流入，城市人口状况呈现基数大、流动性高、居住位置分散、管控难度高的特点，由此衍生的各类治安、刑事案件以及其他社会问题也出现逐年上升趋势，给人民群众安居乐业、城市综合治理和公安"打、防、管、控"带来了巨大的考验和挑战,同时围绕社区层面的新型案件X查、XX等方面的需求也越来越迫切，因此亟需构建智能化、立体化的社区安全防控体系来提高社区安全治理水平，从而提高城市的综合管理能力。 "智能社区安防系统"按照"统一规划、统一标准、统一平台、统一管理"的设计思路，通过社区内的视频监控、微卡口、人脸门禁和各类物联感知设备，实现社区数据、事件的全面感知，并充分运用大数据、人工智能、物联网等新技术，建设以大数据智能应用为核心的"智能安防社区系统",形成了公安、综治、街道、物业多方联合的立体化社区防控体系，有效提升了特殊人群、重点关注、涉案、涉X等人员的管理能力，不断提高公安、综治等政府机关的预测预警和研判能力、精确打击能力和动态管理能力，提升社区防控智能化水平，提升居民居住幸福指数。 2.系统组成 系统组成图 智能社区安防系统由三大部分组成： 1、前端感知子系统 前端感知子系统主要由智能视频监控子系统、智能视频门禁子系统、人脸识别子系统、停车管理子系统、访客管理子系统、位移检测子系统、智能手机采集子系统、消防感知子系统等组成，实现对前端数据、事件的全面感知。 前端感知子系统包括IPC智能网络摄像机、智能视频门禁人脸识别子系统、智能机器人等。IPC智能网络摄像机包括人脸抓拍超星光枪机系列、经济型筒机系列、经济型半球系列等多款智能网络摄像机产品；智能视频门禁包括了标准型4.3寸横屏、增强型10寸横屏等多款产品。 2、联网传输子系统 联网传输子系统主要包括多维感知网关、PVG视云联网、羚羊云等，实现视频、图片、结构化数据等的可靠接入，转发至后端应用平台。 3、智能安防社区平台 通过对海量社区感知数据和业务数据的云存储、弹性计算以及数据治理，形成各种主题库、
编号：afb6 版本： 智慧景区智能视频监控系统 建设方案 编写：（签名） 复查：（签名） 批准：（签名）
目录
1项目概述 景区怡人景色是人们旅游、观光、休闲和娱乐的好场所。但随着景区人流的不断加大，尤其是节假日期间，维护景区正常旅游秩序面临越来越严峻的挑战，特别是景区险峻奇幽处游客的安全问题更是景区日常管理工作的一大隐患。本案建议建设一套基于智能视频监控技术的实时全景区集中监控系统，以对景区，特别是要害部位，实施全天候、全方位视频集中监控，以便给游客提供一个美好的旅游、观光、休闲和娱乐环境，防止意外事故的发生，或发生意外时能第一时间响应，为营造良好的景区旅游秩序保驾护航。 监控需求 景区根据各不同地点的监控需求的不同，分为以下6类监控布控区：（1）景观监控 要求清晰的监控到重要景观。根据现场的光线照度情况以及场地面积选用摄像机。摄像机应具有高清晰的画面和宽阔的动态范围，能全方位无盲区的监看景点情况。 （2）景区交通危险路段监控 要求能实时、清楚地监控布控点现场情况。对危险路段的步道情况和山体情况进行实时监控，及时排除交通事故和山体塌方、滑坡的危险情况。（3）进出口要道监控 要求对各车场，寺庙等重要出入口的车辆，人员出入情况实行监控。随时
掌握各点情况，为相关部门管理提供有效支持。 （4）门禁监控 门禁监控应主要对进出的游客、车辆以及售票情况进行监控。要求画面清晰，稳定。 （5）游人集散地监控 要求清楚、及时的将画面返回监控中心。实时掌握游客情况，防止意外事件的发生。监控要求全方位，无盲区。 （6）重要景区建筑监控 要求能将清楚的监控画面返回监控中心。 监控中心及监控分中心的设置 设立两级监控中心，即在游人中心的指挥中心设立监控总中心，同时根据需要设立分控中心。所有监控图像均可通过大屏进行监控显示，所有监控分中心均可实现授权图像的实时监控和回放。 建设高分辨率、高帧率实时监控系统 根据需要采用高分辨率、高帧率数字摄像机实现高质量的大屏监控显示，并采用视频存储服务器+磁盘阵列的方式实现各景点集中存储管理；采用流媒体视频服务器实现视频共享访问。 本案将通过高清解码器向指挥中心大屏实时提供6路高清和18路D1监控画面。至于解码后的监控画面如何通过矩阵及图像拼接器在大屏上显示出来，本案也不作介绍。
消防设备电源监控系统-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
系统接线示意图 中小型监控系统网络拓扑结构图 图22 中小型监控系统网络拓扑结构图 1.模块AFPM- 为传感器。监控器能接收并显示被监控消防设备电源的工作状态和中继器的工作状态。 2.传输距离大于500m时，需加中继器，中继器为现场传感器提供DC24V电源。中继器的AC220V 电源线采用3*2，由现场消防电源或消防监控室监控器提供。 3.传输方式为RS485总线，图中以A/B表示，其电缆屏蔽层应与监控器的保护接地可靠连接。 4.每一种传感器通过拨码开关设定与监控器的通讯地址。 5.根据工程需要在通讯线上最远端传感器处宜连接120Ω-10KΩ/1W匹配电阻，提高通讯稳定性。 6.一般电源监控器有4个输出回路，每个回路最多可直接连接32个传感器。特殊情况下可扩展连接更多传感器。 大型监控系统网络拓扑结构图 图23 大型监控系统网络拓扑结构图 1.系统主机最多可连接10个区域监控器，特殊情况可扩展。
2.此系统用于建筑群或现场设备较多，需要分为多个区域的情况。 3.每个区域监控器可直接连接128个传感器，特殊情况可扩展。 4.监控器供电主电源AC220V，备用电源可自带，也可现场提供。监控系统图 消防电梯电源监控系统图 图24 消防电梯电源监控系统图 排风兼排烟风机电源监控系统图 图25 排风兼排烟风机电源监控系统图消防泵房低压配电系统图
图26 消防泵房低压配电系统图 消防排水（污）泵电源监控系统图 图27 消防排水（污）泵电源监控系统图楼层应急照明、防火卷帘电源监控系统图
系统的施工，应按照批准的工程设计文件和施工技术放啊进行，不得随意变更。确实需要变更设计时，应由原设计单位负责更改并经图审核机构审核批准 1、布线 A、系统的布线，应符合现行国家标准GB50166《火灾自动报警系统施工与验收规范》的要求； B、系统总线铺设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20M； C、同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线正极应为红色，负极应为蓝色或黑色； D、系统总线采用通讯线NH-RVS-2 X 1.5平方厘米（双绞线）+电源线NH-BV-2 X 2.5平方厘米，穿SC20同管铺设。 2、控制器/区域分机的安装 A、监控器挂壁安装时，其底边距地面高度宜为1.3m-1.5m，期靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m； B、引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色； C、消防监控设备安装在消防控制室；区域分机安装在强电竖井内。
3、传感器的安装 A、传感器输出回路的连接线，应使用截面积不小于1.0平方厘米的铜芯导线，并应留有不小于150mm的余量，其端部应由明显标志； B、所有传感器均由配电柜成套厂家安装于相应被检测配电箱、柜内； C、传感器的安装不应破坏被检测线路的完整性，不应增加路线接电。 D、系统接地的设计参照现行国家标准GB50116《火灾自动报警系统设计规范》。 4、调试 A、系统的调试，应由建设（监理）单位组织、施工单位具体实施。应在施工安装结束并在质量验收合格后进行； B、调试前应具备下列技术文件； C、系统图，平面图； D、设备安装技术文件； E、变更设计部分的实际施工图，变更设计的证明文件； F、施工过程检查记录，调试记录； G、设备的使用说明书、产品检测报告、合格证及相关材料 H、调试负责人员必须由专业技术人员承担
基于M2M的智能安防系统 设计方案
1概述 随着物联网、无线传感器网络、嵌入式单片机、移动通信等现代网络信息技术的发展，智能家居将以专业化、整体化、低成本的特点迎来高速发展的机会。当智能家居走进我们的生活时，安全会成为人们对智能家居的必然要求，并促使安防系统成为智能家居的关键部份。 为解决传统智能家居安防系统中存在的功能单一、误报率高、不能实现实时远程网络报警、不能记录现场情况和犯罪证据等不足，以及满足人们对现代家居的智能化新需要，本文基于成熟的嵌入式单片机技术基础，结合目前现有的IOT、第三代移动通信、全球定位系统以及位置服务等新技术，提出了一套智能家居安防系统解决方案。该解决方案依据现代人的个性化需求，将与家居生活有关的各个安防子系统如智能门禁、WSN环境监控、移动物体定位和远程监控等有机的结合在一起，通过无线网络化综合智能控制和管理，实现“以人为本”的全新家居生活安防体验。 2关键技术概述 2.1无线传感器网络 无线传感器网络：无线传感器网络是一种分布式传感网络，它的末梢是可以感知和检查外部世界的传感器。WSN中的传感器通过无线方式通信，因此网络设置灵活，设备位置可以随时更改，还可以跟互联网进行有线或无线方式的连接。通过无线通信方式形成的一个多跳自组织网络。WSN的发展得益于微机电系、片上系统、无线通信和低功耗嵌入式技术的飞速发展。WSN广泛应用于军事、智能交通、环境监控、医疗卫生等多个领域。 2.2门禁系统 门禁控制子系统主要是利用现有门禁并在其上通过嵌入式单片机技术实现安全门的进一步智能化，在该安全门上通过红外传感器可以感知人的存在，通过人脸识别可以进行进门的身份认证等，智能安全门将其采集到的数据通过有线网络或无线路由器传输到中央控制系统进行数据分析和处理，并发出相应控制命令给智能安全门，同时将相关信息传输给远程用户的智能手机。 2.3中央控制系统 中央控制系统是智能家居的中枢，主要是通过在家用电脑或PDA等设备上基于嵌入式Web Server技术，设计相应服务器控制端程序，与作为客户端的无线传感器网络监测子系统、门禁控制子系统和移动物体定位系统等应用程序保持实时
