聚合物基自修复复合材料的国内外研究进展

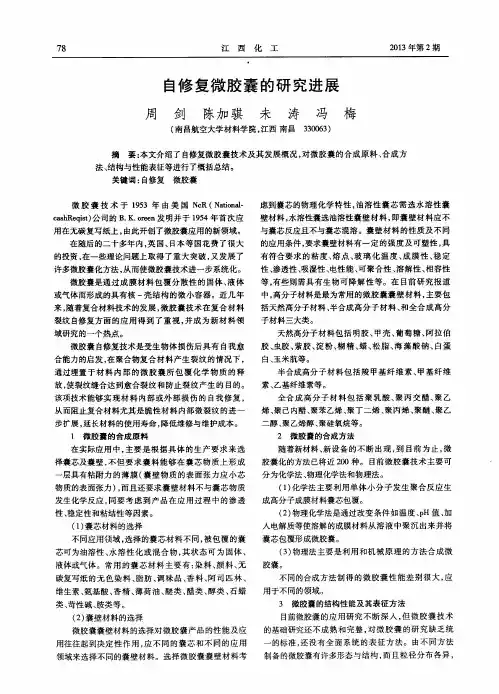

【摘要】目前具有自诊断、自修复功能的智能复合材料已成为新材料领域研究的重点之一。本文通过介绍微胶囊、液芯纤维等不同类型的聚合物基自修复复合材料的制备方法和自修复的基本原理总结了微胶囊和液芯纤维在聚合物基自修复复合材料中的详细应用和研究进展
【关键词】微胶囊;液芯纤维;自修复;聚合物基符合材料
智能材料是指能模仿生命系统 ,同时具有感知和激励双重功能的材料。自愈合(自修复)是生物的重要特征之一。材料一旦产生缺陷,在无外界作用的情况下材料本身具有自我恢复的能力称为自修复。自修复复合材料的自修复机理就是源于生物体系损伤后自动愈合的原理。聚合物基复合材料的自修复功能是通过在复合材料中埋置包覆有修复剂的微胶囊或填充有修复剂的液芯纤维等来实现的。1. 自修复填充材料
1.1 微胶囊
1.1.1 微胶囊的特殊性能
用于聚合物基自修复复合材料的微胶囊具有良好的热稳定性、适当的力学性能、与聚合物基体具有良好的相容性等。在制备这类微胶囊时,壁材与囊芯原料的选择十分严格。选择的囊芯应该具有良好的稳定性和较低的粘度,当微胶囊破裂时,能适时流出并填充裂纹,以便有效粘结裂纹。微胶囊壁材应具有良好的密封性、热稳定性和适当的力学性能,这样才能保护囊芯及微胶囊在复合材料制备过程中的完整性与使用性。同时壁材与树脂基体之间应有较好的相容性,以利于微胶囊与基体界面粘接强度的提高。
1.1.2微胶囊的制备方法
微胶囊的制备方法有很多,大致可分为物理法、物理化学法、化学法3类。物理法有空气悬浮法、喷雾干燥法、包结络合法等,物理化学法有相分离法、熔化分散法和
冷凝法等,化学法主要有界面聚合法、原位聚合法等。
1.2 液芯纤维
1.2.1 液芯纤维的制备方法
制备用于聚合物基自修复复合材料的液芯玻璃纤维时,需选择合适直径和容积的空心玻璃纤维,并在其中注入修复剂单体。可选择的修复剂主要有环氧树脂、苯乙烯等。
1.2.1 液芯纤维的制备难点
制备液芯纤维自修复复合材料的主要难点是玻璃纤维在树脂基体中的排列,需要考虑纤维的排列方向、纤维之间的间距等问题。
2. 自修复复合材料的国内外研究成果
2.1微胶囊型自修复材料
在聚合物基自修复材料领域,微胶囊是研究和应用相对较多的一种填充材料。用于复合材料自修复的微胶囊主要是聚脲甲醛包覆双环戊二烯微胶囊[36-38]、聚脲甲醛包覆环氧
树脂微胶囊等[20]。其中报道较多的是用聚脲醛树脂包覆双环戊二烯(DCPD)微胶囊和Grubbs催化剂组成的自修复体系制得的自修复材料。Blaiszik B J等[22]在环氧树脂基体中加入聚脲甲醛包覆DCPD纳米微胶囊时,发现微胶囊几乎可以全部破裂,修复剂充分释放,达到较好的修复效果,但是这种微胶囊的加入会使材料的弹性模量和拉伸模量有一定程度的降低。Keller M W等[39]将微胶囊化的聚二甲基硅氧烷(PDMS)和微胶囊化的交联剂埋覆在PDMS基体中,通过拉伸实验发现,加入该微胶囊体系的基体拉伸形变达到50%时
无明显损伤,并且拉伸强度恢复率可达70%,可见微胶囊的加入不仅能实现材料的自修复,还能提高材料的抗拉强度。对于纤维增强复合材料,纤维之间的空隙可以成为微胶
囊天然的保护场所,因此制备纤维增强的自修复复合材料较为简便。Kessler M R等[36]在纤
维增强的环氧树脂复合材料中加入聚脲醛树脂包覆DCPD微胶囊及催化剂,通过扫描电子显微镜(SEM)观察,发现裂纹扩展使大量的微胶囊破碎,并且发现材料裂纹修复率可达67%。Yin T等[40]提出了以聚脲甲醛包覆环氧树脂,形成的微胶囊与固化剂CuBr2(2-MeIm)4(CuBr2和2-甲基咪唑的混合物)作为双组分修复体系埋覆于环氧树脂中制成自修复材料。当微胶囊和固化剂的质量含量分别为10%和2%时,自修复环氧树脂断裂韧性的恢复率可达111%,另外,环氧树脂玻璃纤维层压板的裂纹修复率可达68%。Yang H T等[41]将含有乙烯基硅和硅氢键的有机硅单体的微胶囊填充在玻璃纤维增强的聚合物基复合材料中,玻璃纤维的表面进行过修饰而带有乙烯基硅和Karstedt催化剂。当材料受到外力作用产生裂纹时,微胶囊破裂,修复剂单体流向基体,与玻璃纤维表面的Karstedt催化剂接触时,有机硅单体发生硅氢化交联反应,产生交联网络体修补裂纹。
2.2液芯纤维自修复材料
含有修复剂的液芯纤维在聚合物基复合材料中的应用也较多。Dry C[42]在玻璃微珠填充的环氧树脂复合材料中嵌入含修复剂的液芯纤维,修复剂为单组分或双组分粘合剂。当液芯纤维破裂时,适时释放出粘合剂至裂纹处并固化,将基体愈合,从而达到自修复的目的。Pang J W C等[43]提出将填充有修复剂环氧树脂空心纤维应用到聚合物基复合材料中,采用手工铺层的方式在0°方向上埋入直径为60μm的空心纤维,在90°方向的空心纤维内填充固化剂,产生的裂纹使空心玻璃纤维破裂释放修复剂和固化剂,研究表明材料强度可恢复97%Williams G J等[35]利用填充有环氧树脂修复剂的空心玻璃纤维制成自修复环氧树脂复合材料,当纤维间距为70μm时,复合材料的挠曲强度明显恢复。
参考文献：
【1】. 谢建强，梁国正，袁莉等. 聚苯乙烯包覆环氧树脂微胶囊的研制.塑料工业.2007.35（3）.64-67
【2】. 李岚，袁莉. 微胶囊技术及其在复合材料中的应用.塑料工
业.2006.34(5)：287-289.
【3】. 郝松涛，于浩. 微胶囊技术在环氧固化剂中的应用.贵州化
工.2006.31(6):31-33.
【4】. 韩建，袁莉，顾媛娟，梁国正.微胶囊型自修复聚合物复合材料研究进展[J].热固性树脂，2008，23（6）：45-48.
【5】. 吴建元，王卫，袁莉等.聚合物基自修复复合材料的研究进展[J].材料导报，2009,23(1)：39-42.
【6】. 李海燕,王荣国,刘文博等.微胶囊自修复复合材料的研究进展[J].玻璃钢/复合材料, 2007; (4): 48~52
【7】.田薇，王新厚，潘强，等.自修复聚合物材料用微胶囊[J].化工学报，2005，56(6):1138-1140.
【8】.谢建强,梁国正,袁莉,等.聚苯乙烯包覆环氧树脂微胶囊的研制[J].塑料工业, 2007, 35(3): 64-67
【9】. 杜官本,杨忠,廖兆明.尿素-三聚氰胺-甲醛共缩聚树脂应用进展[J].林产工业,2002, 29(4): 13-17.
【10】. 陈珍珍, 赵杰, 唐泽伟等. 微胶囊型自修复聚合物材料的研究进展.化学世界,2008; 11: 692~696
【11】．缪钱江, 方征平, 蔡国平. 自修复复合材料研究进展.材料科学与工程学报. 2004,22(2): 301~303
【12】. 张兴才, 容敏智, 章明秋. 自修复材料研究进展. 宇航材料工艺. 2006, 1:1~5
【13】. 李元杰, 律微波, 孟宪铎. 微胶囊自修复聚合物材料的研究进展. 工程塑料应用.2005,33(1):68~70
【14】. Nancy Sottos , Scott White , Ian Bond . Introduction:
self-healing polymers and composites [J].J. R. S oc. Interface, 2007, (4)：347-348
【15】. Scosco, V Ambrogi, P Musto, etal . Urea-formaldehyde microcapsules containing an epoxy resin: influence of react ion parameters on the encapsulation yield[J] . Macromol. Symo, 2006, 234：184-192
【16】. Xiao Mei Tong, Ting Zhang, Ming Zheng Yang, Qiang Zhang. Preparation and characterization of novel melamine modified
poly(urea–formaldehyde) self-repairing microcapsules[J]. Colloids and Surfaces A: Physicochem. Eng. Aspects,2010,371: 91-97
界面及界面改性方法 界面结合强度低，则增强纤维与基体很容易分离，在材料的断面可观察到脱粘、纤维拔出、纤维应力松弛等现象，起不到增强作用；但界面结合强度太高，则增强纤维与基体之间应力无法松弛，形成脆性断裂。 在研究和设计界面时，不应只追求界面粘结而应考虑到最优化和最佳综合性能。 1、聚合物基复合材料界面 界面结合有机械粘接与润湿吸附、化学键结合等。 大多数界面为物理粘结，结合强度较低，结合力主要来自如色散力、偶极力、氢键等物理粘结力。 偶联剂与纤维的结合（化学反应或氢键）也不稳定，可能被环境（水、化学介质等）破坏。一般在较低温度下使用，其界面可保持相对稳定。增强剂本身一般不与基体材料反应。 聚合物基复合材料界面改性原则： 1）在聚合物基复合材料的设计中，首先应考虑如何改善增强材料与基体间的浸润性。一般可采取延长浸渍时间，增大体系压力、降低熔体粘度以及改变增强体织物结构等措施。２）适度的界面结合强度 ３）减少复合材料中产生的残余应力 ４）调节界面内应力和减缓应力集中 聚合物基体复合材料改性方法 １、颗粒增强体在热塑性聚合物基体加入两性相溶剂(增容剂)，则能使液晶微纤与基体间形成结合良好的界面 ２、纤维增强体复合材料界面改善 a)纤维表面偶联剂 b)涂覆界面层 c)增强体表面改性 2、金属基复合材料界面 金属基体在高温下容易与增强体发生不同程度的界面反应，金属基体多为合金材料，在冷却凝固热处理过程中还会发生元素偏聚、扩散、固溶、相变等。 金属基复合材料界面结合方式有化学结合、物理结合、扩散结合、机械结合。总的来讲，金属基体复合材料界面以化学结合为主，有时也会出现几种界面结合方式共存。 金属基体复合材料的界面有3种类型：第一类界面平整、组分纯净，无中间相。第二类界面不平直，由原始组分构成的凸凹的溶解扩散型界面。第三类界面中含有尺寸在亚微米级的界面反应物。多数金属基复合材料在制备过程中发生不同程度的界面反应。 金属基复合材料的界面控制研究方法： 1）对增强材料进行表面涂层处理在增强材料组元上预先涂层以改善增强材料与基体的浸润性，同时涂层还应起到防止发生反应的阻挡层作用。 2）选择金属元素改变基体的合金成分，造成某一元素在界面上富集形成阻挡层来控制界面反应。尽量避免选择易参与界面反应生成脆硬界面相、造成强界面结合的合金元素 3）优化制备工艺和参数金属基体复合材料界面反应程度主要取决于制备方法和工艺参数，因此优化制备工艺和严格控制工艺参数是优化界面结构和控制界面反应的有效途径。 3、陶瓷基复合材料的界面 陶瓷基体复合材料指基体为陶瓷材料的复合材料。增强体包括金属和陶瓷材料。界面结合方式与金属基体复合材料基本相同，有化学结合、物理结合、机械结合和扩散结合，其中以化学结合为主，有时几种结合方式同时存在。 陶瓷基体复合材料界面控制方法
第一章 聚合物合金的概念、合金化技术的特点？ 聚合物合金：有两种以上不同的高分子链存在的多组分聚合物体系 合金化技术的特点:1、开发费用低，周期短，易于实现工业化生产。2、易于制得综合性能优良的聚合物材料。3、有利于产品的多品种化和系列化。 热力学相容性和工艺相容性的概念？ 热力学相容性：达到分子程度混合的均相共混物，满足热力学相容条件的体系。 工艺相容性：使用过程中不会发生剥离现象具有一定程度相容的共混体系。 如何从热力学角度判断聚合物合金的相容性？ 1、共混体系的混合自由能（ΔG M ）满足ΔG M =ΔH M -TΔS M <0 2、聚合物间的相互作用参数χ 12 为负值或者小的正值。 3、聚合物分子量越小，且两种聚合物分子量相近。 4、两种聚合物的热膨胀系数相近。 5、两种聚合物的溶度参数相近。 *思考如何从改变聚合物分子链结构入手，改变聚合物间的相容性？ 1、通过共聚使分子链引入极性基团。 2、对聚合物分子链化学改性。 3、通过共聚使分子链引入特殊相互作用基团。 4、形成IPN或交联结构。 5、改变分子量。 第二章 *列举影响聚合物合金相态结构连续性的因素，并说明分别是如何影响的？ 组分比：含量高的组分易形成连续相； 黏度比：黏度低的组分流动性较好，容易形成连续相； 内聚能密度：内聚能密度大的聚合物，在共混物中不易分散，容易形成分散相；溶剂类型：连续相组分会随溶剂的品种而改变； 聚合工艺：首先合成的聚合物倾向于形成连续性程度大的相。 说明聚合物合金的相容性对形态结构有何影响？
共混体系中聚合物间的工艺相容性越好，它们的分子链越容易相互扩散而达到均匀的混合，两相间的过渡区越宽，相界面越模糊，分散相微区尺寸越小。完全相容的体系，相界面消失，微区也随之消失而成为均相体系。两种聚合物间完全不相容的体系，聚合物之间相互扩散的倾向很小，相界面和明显，界面黏接力很差，甚至发生宏观的分层剥离现象。 什么是嵌段共聚物的微相分离？如何控制嵌段共聚物的微相分离结构？ 微相分离：由化学键相连接的不同链段间的相分离 控制溶剂、场诱导、特殊基底控制、嵌段分子量来控制 *简述聚合物合金界面层的特性及其在合金中所起的作用。 特性：1、两种分子链的分布是不均匀的，从相区到界面形成一浓度梯度；2、分子链比各自相区内排列松散，因而密度稍低于两相聚合的平均密度；3、界面层内易聚集更多的表面活性剂、其他添加剂、分子量较低的聚合物分子。 作用：力的传递效应；光学效应；诱导效应。 第三章 简述橡胶增韧塑料的形变机理及形变特点。 形变机理：银纹化和剪切带形变 特点：1、橡胶的存在有利于发生屈服形变；2、力学性能受形变机理影响 简述橡胶增韧塑料形变机理的研究方法及影响形变机理的因素。 定量研究：高精度的蠕变仪同时测定试样在张应力作用下的纵向和横向形变 影响因素：树脂基体；应力和应变速率；温度；橡胶含量；拉伸取向 简述橡胶增韧塑料的增韧机理，并列举实例加以说明。 多重银纹化增韧理论：在橡胶增韧的塑料中，由于橡胶粒子的存在，应力场不再是均匀的，橡胶粒子起着应力集中的作用。（脆性玻璃态高聚物受外力作用发生银纹形变时材料韧性很差） 银纹-剪切带增韧机理：银纹和剪切到之间存在着相互作用和协同作用。（ABS 拉伸过程中既有发白现象，又有细颈形成） 试比较橡胶增韧塑料和刚性粒子工程塑料的异同点。 1、增韧剂种类不同； 2、增韧的对象不同； 3、增韧剂含量对增韧效果的影响不同； 4、改善聚合物合金性能的效果不同； 5、增韧机理不同； 6、对两相界面黏结强度的要求是相同 第四章
聚合物基复合材料 摘要：聚合物基复合材料以其特有的性能近年来越来越受到人们的青睐。本文简单的介绍了聚合物基复合材料，描述了其作为一种新材料的性能特点，并详细描述了其发展历史及应用。 关键词：聚合物、复合材料、应用、历史 1、聚合物基复合材料 复合材料是指：两个或两个以上独立的物理相，包括粘接材料（基体）和粒料纤维或片状材料所组成的一种固体物。 (1) 复合材料的组分材料虽然保持其相对独立性，但复合材料的性能却不是各组分材料性能的简单加和，而是有着重要的改进。（2）复合材料中通常有一相为连续相，称为基体；另一相为分散相，称为增强材料。（3）分散相是以独立的形态分布在整个连续相中，两相之间存在着界面。分散相可以是增强纤维，也可以是颗粒状或弥散的填料。 聚合物基复合材料（PMC）是以有机聚合物（主要为热固性树脂、热塑性树脂及橡胶）为基体，连续纤维为增强材料组合而成的。聚合物基体材料虽然强度低，但由于其粘接性能好，能把纤维牢固地粘接起来，同时还能使载荷均匀分布，并传递到纤维上去，并允许纤维承受压缩和剪切载荷。而纤维的高强度、高模量的特性使它成为理想的承载体。纤维和基体之间的良好的结合，各种材料在性能上互相取长补短，产生协同效应，材料的综合性能优于原组成材料而满足各种不同的要求，充分展示各自的优点，并能实现最佳结构设计、具有许多优良特性。 实用PMC通常按两种方式分类。一种以基体性质不同分为热固性树脂基复合材料和热塑性树脂基复合材料；另一种按增强剂类型及在复合材料中分布状态分类。如：玻璃纤维增强热固性塑料(俗称玻璃钢)、短切玻璃纤维增强热塑性塑料、碳纤维增强塑料、芳香族聚酰胺纤维增强塑料、碳化硅纤维增强塑料、矿物纤维增强塑料、石墨纤维增强塑料、木质纤维增强塑料等。这些聚合物基复合材料具有上述共同的特点，同时还有其本身的特殊性能。通常意义上的聚合物基复合材料一般就是指纤维增强塑料。 而聚合物基复合材料一般都具有以下特性： 1. 比强度、比模量大。比强度和比模量是度量材料承载能力的一个指标，比强度越高，同一零件的自重越小；比模量越高，零件的刚性越大。复合材料的比强度和比模量都比较大，例如碳纤维和环氧树脂组成的复合材料，其比强度是钢的
摘自课本《聚合物基复合材料》,针对的是聚合物基纳米复合材料的制备方法。 1、溶胶-凝胶法 溶胶-凝胶法是最早用来制备纳米复合材料的方法之一。所谓的溶胶-凝胶工艺过程是将前驱物在一定的有机溶剂中形成均质溶液，均质溶液中的溶质水解形成纳米级粒子并成为溶胶，然后经溶剂挥发或加热等处理使溶胶转化为凝胶。溶胶-凝胶中通常用酸、碱和中性盐来催化前驱物水解和缩合，因其水解和缩合条件温和，因此在制备上显得特别方便。根据聚合物与无机组分的相互作用情况，可将其分为以下几类： （1）直接将可溶性聚合物嵌入到无机网络中把前驱物溶解在形行成的聚合物溶液中，在酸、碱或中性盐的催化作用下，让前驱化合物水解，形成半互穿网络。（2）嵌入的聚合物与无机网络有共价键作用在聚合物侧基或主链末端引入能与无机组分形成共价键的基团，就可赋予其具有可与无机组分进行共价交联的优点，可明显增加产品的弹性模量和极限强度。在良好溶解的情况下，极性聚合物也可与无机物形成较强的物理作用，如氢键。 （3）有机-无机互穿网络在溶胶-凝胶体系中加入交联单体，使交联聚合和前驱物的水解与缩合同步进行，就可形成有机-无机同步互穿网络。用此方法，聚合物具有交联结构，可减少凝胶的收缩，具有较大的均匀性和较小的微区尺寸，一些完全不溶的聚合物可以原位生成均匀地嵌入到无机网络中。 溶胶-凝胶法的特点是可在温和条件下进行，可使两相分散均匀，通过控制前驱物的水解-缩合来调节溶胶-凝胶化过程，从而在反应早期就能控制材料的表面与界面性能，产生结构极其精细的第二相。存在的问题是在凝胶干燥过程中，由于溶剂、小分子、水的挥发可能导致材料内部产生收缩应力，从而会影响材料的力学和机械性能。另外，该法所选聚合物必须是溶解于所用溶剂中的，因而这种方法受到一定限制。 2、层间插入法 层间插入法是利用层状无机物(如粘土、云母等层状金属盐类)的膨胀性、吸附性和离子交换功能，使之作为无机主体，将聚合物(或单体)作为客体插入于无机相的层间，制得聚合物基有机-无机纳米复合材料。层状无机物是一维方向上的纳米材料，其粒子不易团聚且易分散，其层间距离及每层厚度都在纳米尺度范
1.聚合物基复合材料（PMC）的组成 (1) 基体 热固性基体(thermosetting matrix)： i) 熔体或溶液粘度低，易于浸渍与浸润，成型工艺性好 ii) 交联固化后成网状结构，尺寸稳定性好耐热性好，但性脆 iii) 制备过程伴有复杂化学反应 热塑性基体(thermoplastic matrix)： i) 熔体粘度大，浸渍与浸润困难，需较高温度和压力下成型，工艺性差 ii) 线性分子结构，抗蠕变和尺寸稳定性差，但韧性好 iii) 制备过程中伴有聚集态结构转变及取向、结晶等物理现象 (2) 增强体 主要有碳纤、玻璃纤维、芳纶纤维、硼纤维等 由于树脂基体与增强体相容性、浸润性较差，增强体多经过表面处理与表面改性，以及浸润剂、偶联剂和涂复层的使用，使其组成复杂化。 2.复合材料的结构(structure of composites) ①无规分散（弥散）增强结构（含颗粒、晶须、 短纤维）(randomly oriented) ②连续长纤维单向增强结构（单向板）(aligned) ③层合(板)结构(二维织布或连续纤维铺层，每层 不同) ④三维编织体增强结构 ⑤夹层结构(sandwich structure) ⑥混杂结构(hybrid structure) 3.复合材料的界面 1)界面现象：①表面吸附作用与浸润 ②扩散与粘结（含界面互穿网络结构） ③界面上分子间相互作用力（范氏力和化学键合力） 2). 复合材料的界面形成过程 PMC、MMC、CMC等复合材料体系对界面要求各不相同，它们的成型加工方法与工艺差别很大，各有特点，使复合材料界面形成过程十分复杂，理论上可分为三个阶段。（1）第一阶段：增强体表面预处理或改性阶段。 i) 界面设计与控制的重要手段 ii) 改性层成为最终界面层的重要组成部分 iii) 为第二阶段作准备 （2）第二阶段：增强体与基体在一组份为液态（或粘流态）时的接触与浸润过程 i) 接触—吸附与浸润—交互扩散—化学结合或物理结合。化学结合可看作是一种 特殊的浸润过程 ii) 界面形成与发展的关键阶段 （3）第三阶段：液态（或粘流态）组分的固化过程，即凝固或化学反应 i) 界面的固定（亚稳态、非平衡态） ii) 界面的稳定（稳态、平衡态）
1.聚合物基复合材料的组成 (1) 基体 热固性基体： i) 熔体或溶液粘度低，易于浸渍与浸润，成型工艺性好 ii) 交联固化后成网状结构，尺寸稳定性好耐热性好，但性脆 iii) 制备过程伴有复杂化学反应 热塑性基体： i) 熔体粘度大，浸渍与浸润困难，需较高温度和压力下成型，工艺性差 ii) 线性分子结构，抗蠕变和尺寸稳定性差，但韧性好 iii) 制备过程中伴有聚集态结构转变及取向、结晶等物理现象 (2) 增强体 主要有碳纤、玻璃纤维、芳纶纤维、硼纤维等 由于树脂基体与增强体相容性、浸润性较差，增强体多经过表面处理与表面改性，以及浸润剂、偶联剂和涂复层的使用，使其组成复杂化。 3.复合材料的界面 1)界面现象：①表面吸附作用与浸润 ②扩散与粘结（含界面互穿网络结构） ③界面上分子间相互作用力（范氏力和化学键合力） 2). 复合材料的界面形成过程 PMC、MMC、CMC等复合材料体系对界面要求各不相同，它们的成型加工方法与工艺差别很大，各有特点，使复合材料界面形成过程十分复杂，理论上可分为三个阶段。（1）第一阶段：增强体表面预处理或改性阶段。 i) 界面设计与控制的重要手段 ii) 改性层成为最终界面层的重要组成部分 iii) 为第二阶段作准备 （2）第二阶段：增强体与基体在一组份为液态（或粘流态）时的接触与浸润过程 i) 接触—吸附与浸润—交互扩散—化学结合或物理结合。化学结合可看作是一种 特殊的浸润过程 ii) 界面形成与发展的关键阶段 （3）第三阶段：液态（或粘流态）组分的固化过程，即凝固或化学反应 i) 界面的固定（亚稳态、非平衡态） ii) 界面的稳定（稳态、平衡态） 在复合材料界面形成过程中涉及： i) 界面间的相互置换：如，润湿过程是一个固-液界面置换固-气表面的过程 ii) 界面间的相互转化：如，固化过程是固-液界面向固-固界面转化的过程后处理过程：固-固界面自身完善与平衡的过程 3）复合材料界面结构与性能特点 i) 非单分子层，其组成、结构形态、形貌十分复杂、形式多样。界面区至少包括： 基体表面层、增强体表面层、基体/增强体界面层三个部分 ii ) 具有一定厚度的界面相（层），其组成、结构、性能随厚度方向变化而变化，具有“梯度”材料的性能特征
纤维增强的聚合物基复合材料 一、复合材料 1、定义 复合材料是一种多相的复合体系，由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料。 2、分类 根据组成复合材料的不同物质在复合材料中的形态，可将它们分为基体材料和分散材料。复合材料按分散材料形式不同可分为纤维增强复合材料、粒子增强复合材料、晶须增强复合材料等；按基体材料不同可分为聚合物基复合材料、金属基复合材料、陶瓷基复合材料。 二、纤维增强聚合物基复合材料 聚合物基复合材料是以高分子聚合物为基体，添加增强纤维制得的一种复合材料。 它有许多优异的性能：（1）质轻高强。若按比强
度计算（强度与密度的比值），玻璃纤维增强的聚合物基复合材料不仅大大超过碳钢，而且可超过某些特殊合金钢。特别是有机纤维、碳纤维复合材料有更低的密度和更高的强度。（2）耐疲劳性能好。聚合物复合材料中的纤维与基体的界面能阻止裂纹的发展，金属的疲劳强度是其拉伸强度的30~50%，碳纤维/不饱和聚酯复合材料是70~80%。（3）耐热性强。虽然聚合物基复合材料的耐热性不及金属基和陶瓷基复合材料，但随着高性能树脂和高性能增强材料的发展，它的耐热性也达到很优异的效果。甲基二苯乙炔基硅烷树脂为基体的复合材料在500℃下仍能保持较好的力学性能。（4）介电性能好。通过选择树脂基体和增强纤维可制备低介电损耗角正切（小于0.005）的复合材料.如，热固性丁苯树脂基、聚酰亚胺树脂基复合材料。 1、聚合物基体 目前可供选择的树脂主要有两类：一类为热固性树脂，其中包括环氧树脂、聚酰亚胺树脂、酚醛树脂等，另一类为热塑性树脂，如尼龙、聚砜、聚醚醚酮、聚醚酰亚胺等。 聚合物的选择应考虑：A、基体材料能在结构使用温度范围内正常使用；B、基体材料具有一定的力学
大学研究生课程论文 题目聚合物基复合材料的界面研究进展成绩 专业材料工程 课程名称、代码1512011080405 年级 姓名学号 时间年月 任课教师
聚合物基复合材料的界面研究进展 【摘要】界面的好坏是直接影响复合材料性能的关键因素之一。当复合材料受到外力作用时，除增强材料和基体受力外，界面亦起着极其重要的作用。本文主要综述无机刚性粒子增强复合材料、无机纳米粒子增强复合材料、纤维增强复合材料、原位复合材料的界面特性及其改性方法，并简要介绍了各种复合材料的增强机理，界面相容性。 【关键词】聚合物；复合材料；综述；增强 1 前言 界面是复合材料极为重要的微观结构，它作为增强体与基体连接的“桥梁”，对复合材料的物理机械性能有至关重要的影响。复合材料一般是由增强相、基体相和它们的中间相(界面相)组成，它们各自都有其独特的结构、性能与作用，增强相主要起承载作用，基体相主要起连接增强相和传载作用，界面是增强相和基体相连接的桥梁，同时是应力的传递者[1]。目前对增强相和基体相的研究已取得了许多成果，但对作为复合材料三大微观结构之一的界面问题的研究却不够深入，其原因是测试界面的精细方法运用起来较困难，描述的理论尚不完整，尤其从力学的角度研究界面的性质、作用及其对复合材料力学性能的影响和破坏机理等方面的工作正在开展。界面的性质直接影响着复合材料的各项力学性能[2]，尤其是层间剪切、断裂、抗冲击等性能，因此随着复合材料科学和应用的发展，复合材料界面及其力学行为将越来越受到重视。 复合材料的强度、刚性及韧性是代表其物理机械性能的重要指标，对复合材料进行界面改性使两相界面具有合适的粘附力，形成一个相互作用匹配且能顺利传递应力的中间模量层，以提高聚合物基复合材料的力学性能一直是高分子材料科学的重要研究领域[3]。 2 无机刚性粒子增强聚合物基复合材料及其界面 无机刚性粒子增强聚合物是近年来研究的热点，它克服了以往用弹性体、热塑性树脂增韧聚合物时在韧性提高的同时刚性下降的缺点。常用的无机刚性粒子[4]有CaCO3、SiC、BaSO4、滑石、硅石灰、蒙脱土以及煤灰等。欧玉春[5]等提出刚性粒子增强增韧聚合物的界面结构模型，即在均匀分散的刚性粒子周围嵌入具有良好界面结合和一定厚度的柔性界面相，以便在材料经受破坏时能引发银纹，终止裂缝的扩展。在一定形态结构下它还可引发基体剪切屈服，从而消耗大量冲击能，又能较好地传递所承受的外应力，达到既增强又增韧的目的。 在PP/CaCO3复合体系中用酯酸类偶联剂在刚性粒子表面引入柔性或弹性界面层，降低
1聚合物基复合材料的定义、特征、结构模式。 聚合物基复合材料：是以有机聚合物为基体，以颗粒、纤维等为增 强材料组成的复合材料 特征：1比强度和比模量高，比强度（抗拉强度与密度之比）和比模 量(弹性模量与密度之比)高，说明材料轻而且刚性大。2 良好的抗 疲劳性能疲劳是材料在循环应力作用下的性质。复合材料能有效地 阻止疲劳裂纹的扩展。3、减振性能好在工作过程中振动问题十分突出，复合材料为多相系统，大量的界面对振动有反射吸收作用。且 自振动频率高，不易产生共振4、高温性能好复合材料在高温下强度 和模量基本不变5、各项异性和可设计性。6、成型加工性好复合材 料可成型任意型面的零件7、其它优点与其它类材料相比，聚合物基 复合材料耐化学腐蚀、导电、导热率低等特点。 缺点：1耐湿热性差2.材料性能分散性差3.价格过高 复合材料的结构①无规分散（弥散）增强结构（含颗粒、晶须、短 纤维）②连续长纤单向增强结构（单向板）③层合(板)结构(二维 织布或连续纤维铺层，每层不同)④三维编织体增强结构⑤夹层结 构（蜂窝夹层等）⑥混杂结构 2、复合材料的界面效应有哪些？怎么影响材料的性能。 界面在复合材料中所起到的效应： 1、传递效应：界面可将复合材料体系中基体承受的外力传递给增强相，起到基体和增强相之间的桥梁作用。 2、阻断效应：基体和增强相之间结合力适当的界面有阻止裂纹扩展、减缓应力集中的作用。 3、不连续效应：在界面上产生物理性能的不连续性和界面摩擦出现 的现象 4、散射和吸收效应：光波、声波、热弹性波、冲击波等在界面产生 散射和吸收。 5、诱导效应：一种物质(通常是增强物)的表面结构使另一种(通常 是聚合物基体)与之接触的物质的结构由于诱导作用而发生改变，由 此产生一些现象 3.试说明玻璃纤维、碳纤维与芳纶纤维表面处理方法的相同点和不 同点。 相同点是都需要在高温下处理，改善纤维的微结构，使纤维与界面 和基体更加匹配。包括化学键理论，润湿理论，表面形态理论，可
纤维增强聚合物基复合材料界面残余热应力研究 赵若飞 周晓东 戴干策 (华东理工大学聚合物加工室上海200237) 摘要:本文综述了聚合物基纤维复合材料界面残余热应力的形成、测定方法和各种理论分析方法。阐述了残余应力对界面粘结强度以及复合材料断裂韧性和强度的影响,最后对界面残余应力的控制方法作了评述。 关键词:聚合物基纤维复合材料 残余热应力 界面 1 前 言 聚合物基纤维复合材料的基体和增强纤维的热 膨胀系数存在很大的差异,而复合材料有相当部分 是在升温条件下成型的,当温度降低时,由于基体和 纤维的体积收缩率不同,会产生热残余应力,热固性 树脂在固化过程中发生体积收缩也会形成残余应 力。复合材料的残余应力同时存在于基体、纤维和 界面上,基体中的应力会使基体的性质发生变 化[1、2],使基体的耐冲击性、疲劳强度、压缩强度等下 降,甚至会引起基体的破坏。纤维中主要存在轴向 压缩残余应力,可能引起纤维发生曲折[3]。界面相 的残余应力有径向压缩或拉伸应力、环向拉伸应力 和界面剪切应力[4、5],这些应力都会对界面的粘结强 度和纤维的脱粘产生重要的影响[6～8]。 界面相残余应力的存在显然严重影响复合材料 的宏观性能,因此,人们一直希望能定量测定它,但 是界面层的厚度很小,属于微结构(纳米结构),而且界面存在材料的内部,所以难以直接测量残余应力[9]。纤维和基体中的残余应力则可采用各种实验方法来测定,例如光弹性法[2、10]、Ramman光谱法[11]、纤维总应变法[12]、碳纤维电阻率法[13]、单丝拔除法[14]等,可以通过测定邻近界面的基体或纤维中的残余应力来得到界面残余应力。另一方面,三十年来发展了有限元分析等各种理论分析方法研究复合材料残余应力[15～21],使人们对界面残余应力有了深入的认识。 近年来热塑性树脂基复合材料得到发展和广泛应用,人们对聚合物基复合材料的界面残余应力的研究越来越重视,这是因为与热固性树脂基复合材料相比,这种热塑性树脂在加工冷却过程中多伴有结晶的形成,与纤维的体积收缩比具有更大的差异[1、22] ,可能形成较大的界面残余应力。 2 残余应力的形成 聚合物基纤维复合材料有不少是在高于环境温度(150～300℃)的条件下加工,当体系温度降低时,会由于树脂和纤维的体积收缩不匹配而造成残余应力,表1列举了几种纤维和树脂的热膨胀系数和温度变化时的体积收缩率。由表1可见玻璃纤维是各向同性的,而碳纤维和凯芙拉纤维的横向和纵向热膨胀系数差别很大,当升温时沿纤维纵向收缩,横向膨胀。环氧树脂在固化过程中,伴随着化学反应体积发生收缩,产生残余应力,体积收缩率随树脂类型的不同在1%-6%范围内,固化完成后,环氧树脂随温度的降低继续发生一定的体积收缩,热膨胀系数在较窄的温度范围内(50～150℃)可看作常数(40～80ppm/℃)[24]。热塑性树脂在温度达到固化温度时(T c或者T g),体积收缩开始产生热应力,在达到固化温度以前,热塑性树脂仍然是熔体,虽然也有很大的体积收缩但却不产生残余应力,非晶型热塑性树脂的体积收缩率与环氧树脂相差不大,而结晶型的体积收缩率则相当高。 FRP/CM 2000.No.4
深圳大学研究生课程论文 题目聚合物基复合材料的界面研究进展成绩 专业材料工程 课程名称、代码1512011080405 年级 姓名学号 时间年月 任课教师
聚合物基复合材料的界面研究进展 【摘要】界面的好坏是直接影响复合材料性能的关键因素之一。当复合材料受到外力作用时，除增强材料和基体受力外，界面亦起着极其重要的作用。本文主要综述无机刚性粒子增强复合材料、无机纳米粒子增强复合材料、纤维增强复合材料、原位复合材料的界面特性及其改性方法，并简要介绍了各种复合材料的增强机理，界面相容性。 【关键词】聚合物；复合材料；综述；增强 1 前言 界面是复合材料极为重要的微观结构，它作为增强体与基体连接的“桥梁”，对复合材料的物理机械性能有至关重要的影响。复合材料一般是由增强相、基体相和它们的中间相(界面相)组成，它们各自都有其独特的结构、性能与作用，增强相主要起承载作用，基体相主要起连接增强相和传载作用，界面是增强相和基体相连接的桥梁，同时是应力的传递者[1]。目前对增强相和基体相的研究已取得了许多成果，但对作为复合材料三大微观结构之一的界面问题的研究却不够深入，其原因是测试界面的精细方法运用起来较困难，描述的理论尚不完整，尤其从力学的角度研究界面的性质、作用及其对复合材料力学性能的影响和破坏机理等方面的工作正在开展。界面的性质直接影响着复合材料的各项力学性能[2]，尤其是层间剪切、断裂、抗冲击等性能，因此随着复合材料科学和应用的发展，复合材料界面及其力学行为将越来越受到重视。 复合材料的强度、刚性及韧性是代表其物理机械性能的重要指标，对复合材料进行界面改性使两相界面具有合适的粘附力，形成一个相互作用匹配且能顺利传递应力的中间模量层，以提高聚合物基复合材料的力学性能一直是高分子材料科学的重要研究领域[3]。 2 无机刚性粒子增强聚合物基复合材料及其界面 无机刚性粒子增强聚合物是近年来研究的热点，它克服了以往用弹性体、热塑性树脂增韧聚合物时在韧性提高的同时刚性下降的缺点。常用的无机刚性粒子[4]有CaCO3、SiC、BaSO4、滑石、硅石灰、蒙脱土以及煤灰等。欧玉春[5]等提出刚性粒子增强增韧聚合物的界面结构模型，即在均匀分散的刚性粒子周围嵌入具有良好界面结合和一定厚度的柔性界面相，以便在材料经受破坏时能引发银纹，终止裂缝的扩展。在一定形态结构下它还可引发基体剪切屈服，从而消耗大量冲击能，又能较好地传递所承受的外应力，达到既增强又增韧的目的。 在PP/CaCO3复合体系中用酯酸类偶联剂在刚性粒子表面引入柔性或弹性界面层，降低了添加刚性粒子所引起的材料韧性下降的程度；同时由于界面层的引入，使三相复合体系在较低的橡胶含量下具有较高的模量和冲击强度。欧玉春[6]等报道了PP/三元乙丙橡胶(EPDM)/
聚合物基复合材料在高介电材料方面的应用与发展 姓名:*** 班级：高分子化学与物理学号：**** 摘要：高介电常数聚合物具有优异的介电性和柔韧性，可以制备高容量有机薄膜电容器等无源器件，近年来受到广泛关注。本文概述了目前高介电聚合物基复合材料的主要问题，论述了铁电陶瓷－聚合物型、氧化物－聚合物型、碳纳米管－聚合物型、金属导电颗粒－聚合物型、全有机高分子聚合物型等高介电复合材料的国内外研究进展。并指出提高介电常数、储能密度，减小介电损耗，降低制备成本是未来发展的方向。 关键词：高介电常数复合材料聚合物填料介电损耗 正文： 随着信息技术的发展，作为金属氧化物半导体场效应晶体管(MOSFET)、动态随机存储器(DRAM)以及印刷线路板(PWB)上电容器的介质材料迅速减薄，逼近其物理极限。随着器件特征尺寸的不断缩小，当线宽小于0.1μm，栅氧化物层厚度开始逐渐接近原子间距。此时，受隧道效应的影响，栅极漏电流将随氧化层厚度的减小呈指数增长。漏电流的急剧增加造成MOS器件关态时的功耗增加，对器件的集成度、可靠性和寿命都有很大影响，因此研究新型高介电介质材料成为当今信息功能材料以及微电子领域的前沿课题。 介电材料按介电常数的高低分为高介电和低介电两个方向。高介电材料主要应用于栅极介质材料、储能材料等领域，低介电材料主要用来制备电子封装材料。笔者所在的课题组近年来在聚酰亚胺低介电复合材料方面取得了一系列研究成果。高介电常数材料根据用途主要分为钙钛矿相氧化物和金属或过渡金属氧化物，前者用于DRAM以及PWB上的电容介质材料，后者用于MOSFET栅极的绝缘介质材料。近年来，聚合物基高介电材料成为微电子行业研究的热点之一，选择合适的聚合物基体，可以在PWB上快速大规模地制备高电容嵌入式微电容器，这种微电容器可以保证集成电路的高速运行。此外，利用聚合物基高介电材料具备的特殊物理特性，可制备具有特殊性能的新型器件[1]。 1 电介质及其极化机理[2] 电介质是指在电场下能在电介质材料内部建立极化的一切物质。从广义上讲，电介质不仅包括绝缘体，还包括能够将力、热、光、温度、射线、化学及生物等非电量转化为电信息的各种功能材料，甚至还包括电解质和金属材料。电介质的特征是以正、负电荷重心不重合的电极化方式传递、存储和记录电的作用和影响。电介质在电场下最主要的电特性是电导和极化，极化是电介质中电荷(束缚在分子或局部空间中不能完全自由运动的电荷及自由电荷) 在电场中作微小
聚合物基复合材料复习要点 常州大学高分子系整理 第一章、概论 复合材料的定义：复合材料是由两种或者两种以上物理和化学性质不同的物质组合而成的一种多相固体材料。 复合材料的分类 按增强材料形态：①连续纤维复合材料②短纤维复合材料③粒状填料复合材料④编织复合材料 按聚合物基体材料：环氧树脂基、酚醛树脂基、聚氨酯基、聚酰亚胺基、不饱和聚酯基以及其他树脂基复合材料 按增强纤维种类：玻璃纤维复合材料、碳纤维复合材料、玄武岩纤维有机纤维复合材料、金属纤维复合材料和陶瓷纤维复合材料 按材料作用：结构复合材料，用于制造受力构性的复合材料 和功能复合材料，具有各种特殊性能（如阻尼、导电、导磁、耐摩擦、屏蔽）的复合材料 复合材料的基本性能：①综合发挥各组分材料优点，使一种材料具有多种性能，具有天然材料所没有的性能 ②按对材料性能的需要进行材料的设计和制造 ③可制成所需的任意形状的产品，避免多次加工工序 聚合物基复合材料的主要性能：①轻质高强②可设计性好③具有多种功能性④过载时安全性好⑤耐疲劳性能好⑥减震性好 复合材料设计可分为三个层次： ①单层材料设计：包括正确选择增强材料、基体材料及其配比，该层次决定单层板的性能 ②铺层设计：包括对铺层材料的铺层方案做出合理安排，该层次决定层合板的性能 ③结构设计：最后确定产品结构的形状和尺寸 这三个设计层次互为前提、互相影响、互相依赖。材料设计和结构设计必须同时进行，并在一个设计方案中同时考虑。 第二章、增强材料 增强材料按物理形态：①纤维状增强材料，如玻璃纤维、碳纤维、芳纶纤维、玄武岩纤维等②片状增强材料③颗粒状增强材料 玻璃结构比较靠谱的两种假说：①微晶结构假说②网络结构假说 ①微晶结构假说认为，玻璃是由硅酸盐或二氧化硅的“微晶子”所组成，这种“微晶子”在结构上是高度变形的晶体，在“微晶子”之间由无定形中间层隔离，即由硅酸盐过冷溶液所填充 ②网络结构假说认为，玻璃是由二氧化硅四面体、铝氧四面体或硼氧三面体相互连成不规则的三维网络，网络间的空隙由Na+、K+、Ca2+、Mg2+等阳离子所填充。二氧化硅四面体的三维网状结构是决定玻璃性能的基础，填充的Na+、K+等阳离子为网络改性物。 为什么玻璃纤维强度远大于块状玻璃？ 答：微裂纹假说认为，玻璃的理论强度取决于分子或原子间的引力，其理论强度很高，但实测强度很低，这是由于玻璃或玻璃纤维中存在数量不等、尺寸不同的微裂纹，这些微裂纹使玻璃或玻璃纤维在外力作用下受力不均，在危害最大的微裂纹处产生应力集中，从而它们强度下降。但玻璃纤维强度仍比块状玻璃高很多，这是因为玻璃纤维高温成型时减少了玻璃溶液的不均匀性，不仅使得自身结晶度比块状玻璃高，而且使其微裂纹产生的机会减少。此外，玻璃纤维的断面较小，使微裂纹存在的概率也减少，从而减少应力集中，使纤维强度增高。 高强玻璃纤维的特点：直径细、长度短、含碱量低、未老化、未疲劳、玻璃硬化快。玻璃纤维耐热性好，但其耐磨性、耐折性、透光性、耐腐蚀性差（比表面积大）。二氧化硅或三氧化二铝含量越高、碱金属氧化物含量越低，玻璃纤维化学稳定性越好。 玻璃纤维最广泛的两种生产工艺：①坩埚法拉丝工艺②池窑漏板法拉丝工艺 玻璃纤维纱的规格①定量法：用质量为1g的原纱的长度表示②定长法（TEX）：1000m 长的原纱的质量（g）;捻度：指单位长度内纤维与纤维之间所加的转数 玻璃纤维的表面处理：表面处理是在玻璃纤维表面覆一种表面处理剂，使玻璃纤维与合成树脂牢固地黏结在一起，以达到提高玻璃纤维性能的目的。 玻璃纤维表面处理方法：①后处理法②前处理法③迁移法 ①后处理法：首先除去玻璃纤维表面的纺织型浸润剂，然后经处理剂溶液浸渍、水洗、烘干等工艺，使玻璃纤维表面被覆上一层处理剂。其主要特点是：处理的各道工序都需要专门的设备，投资大，玻璃纤维强度损失大，但处理效果好，比较稳定，是目前国内外最常用的处理方法。 ②前处理法：这种方法是适当改变浸润剂的配方，使之既能满足拉丝、退并、纺织各道工序的要求，又不妨碍树脂对玻璃纤维的浸润和黏结。将化学处理剂加入到浸润剂中，即为增强型浸润剂，这样，在拉丝的过程中处理剂就被覆到玻璃纤维表面上。前处理与后处理法比较，省去了复杂的处理工艺及设备，使用简便，避免了因热处理造成的玻璃纤维强度损失，是很适用的方法。 ③迁移法：是将化学处理剂直接加入到树脂胶囊中整体掺合，在浸胶同时将处理剂施于玻璃纤维上，借处理剂从树脂胶液至玻璃纤维表面的迁移作用而与表面发生作用，从而在树脂固化过程中产生偶联作用 碳纤维轻质、高强、高模量、耐热、化学稳定性好、低电阻、高热传导系数、低热膨胀系数、耐辐射、X射线透过性好，还具有阻止中子透过性。 碳纤维的制造方法：①气相法②有机纤维碳化法 1.气相法：在惰性气氛中小分子有机物（如烃、芳烃等）在高温下沉积成纤维。此方法只能制造晶须或短纤维，不能制造连续长丝。 ②有机纤维碳化法：先将有机纤维经过稳定化处理变成耐焰纤维，然后再在惰性气氛中， 于高温下进行焙烧碳化，使有机纤维失去部分碳和其他非碳原子，形成以碳为主要成分的纤维状物。此法可制造连续长纤维。 碳纤维的主要制造方法是热解有机纤维，其流程如下：纤维化稳定（氧化或热固化）碳化石墨化 聚丙烯腈（PAN）基碳纤维的制造工艺流程：复合材料的定义：复合材料是由两种或者两种以上物理和化学性质不同的物质组 合而成的一种多相固体材料。 复合材料的分类 按增强材料形态：①连续纤维复合材料②短纤维复合材料③粒状填料复合材料④编织复合材料 按聚合物基体材料：环氧树脂基、酚醛树脂基、聚氨酯基、聚酰亚胺基、不饱和聚酯基以及其他树脂基复合材料 按增强纤维种类：玻璃纤维复合材料、碳纤维复合材料、玄武岩纤维有机纤维复合材料、金属纤维复合材料和陶瓷纤维复合材料 按材料作用：结构复合材料，用于制造受力构性的复合材料 和功能复合材料，具有各种特殊性能（如阻尼、导电、导磁、耐摩擦、屏蔽）的复合材料 复合材料的基本性能：①综合发挥各组分材料优点，使一种材料具有多种性能，具有天然材料所没有的性能 ②按对材料性能的需要进行材料的设计和制造 ③可制成所需的任意形状的产品，避免多次加工工序 聚合物基复合材料的主要性能：①轻质高强②可设计性好③具有多种功能性④过载时安全性好⑤耐疲劳性能好⑥减震性好 复合材料设计可分为三个层次： ①单层材料设计：包括正确选择增强材料、基体材料及其配比，该层次决定单层板的性能 ②铺层设计：包括对铺层材料的铺层方案做出合理安排，该层次决定层合板的性能 ③结构设计：最后确定产品结构的形状和尺寸 这三个设计层次互为前提、互相影响、互相依赖。材料设计和结构设计必须同时进行，并在一个设计方案中同时考虑。 第二章、增强材料增强材料按物理形态：①纤维状增强材料，如玻璃纤维、碳纤维、芳纶纤维、玄武岩纤维等②片状增强材料③颗粒状增强材料 玻璃结构比较靠谱的两种假说：①微晶结构假说②网络结构假说 ①微晶结构假说认为，玻璃是由硅酸盐或二氧化硅的“微晶子”所组成，这种“微晶子”在结构上是高度变形的晶体，在“微晶子”之间由无定形中间层隔离，即由硅酸盐过冷溶液所填充 ②网络结构假说认为，玻璃是由二氧化硅四面体、铝氧四面体或硼氧三面体相互连成不规则的三维网络，网络间的空隙由Na+、K+、Ca2+、Mg2+等阳离子所填充。二氧化硅四面体的三维网状结构是决定玻璃性能的基础，填充的Na+、K+等阳离子为网络改性物。 为什么玻璃纤维强度远大于块状玻璃？ 答：微裂纹假说认为，玻璃的理论强度取决于分子或原子间的引力，其理论强度很高，但实测强度很低，这是由于玻璃或玻璃纤维中存在数量不等、尺寸不同的微裂纹，这些微裂纹使玻璃或玻璃纤维在外力作用下受力不均，在危害最大的微裂纹处产生应力集中，从而它们强度下降。但玻璃纤维强度仍比块状玻璃高很多，这是因为玻璃纤维高温成型时减少了玻璃溶液的不均匀性，不仅使得自身结晶度比块状玻璃高，而且使其微裂纹产生的机会减少。此外，玻璃纤维的断面较小，使微裂纹存在的概率也减少，从而减少应力集中，使纤维强度增高。 高强玻璃纤维的特点：直径细、长度短、含碱量低、未老化、未疲劳、玻璃硬化快。玻璃纤维耐热性好，但其耐磨性、耐折性、透光性、耐腐蚀性差（比表面积大）。二氧化硅或三氧化二铝含量越高、碱金属氧化物含量越低，玻璃纤维化学稳定性越好。 玻璃纤维最广泛的两种生产工艺：①坩埚法拉丝工艺②池窑漏板法拉丝工艺 玻璃纤维纱的规格①定量法：用质量为1g的原纱的长度表示②定长法（TEX）：1000m 长的原纱的质量（g）;捻度：指单位长度内纤维与纤维之间所加的转数 玻璃纤维的表面处理：表面处理是在玻璃纤维表面覆一种表面处理剂，使玻璃纤维与合成树脂牢固地黏结在一起，以达到提高玻璃纤维性能的目的。 玻璃纤维表面处理方法：①后处理法②前处理法③迁移法 ①后处理法：首先除去玻璃纤维表面的纺织型浸润剂，然后经处理剂溶液浸渍、水洗、烘干等工艺，使玻璃纤维表面被覆上一层处理剂。其主要特点是：处理的各道工序都需要专门的设备，投资大，玻璃纤维强度损失大，但处理效果好，比较稳定，是目前国内外最常用的处理方法。 ②前处理法：这种方法是适当改变浸润剂的配方，使之既能满足拉丝、退并、纺织各道工序的要求，又不妨碍树脂对玻璃纤维的浸润和黏结。将化学处理剂加入到浸润剂中，即为增强型浸润剂，这样，在拉丝的过程中处理剂就被覆到玻璃纤维表面上。前处理与后处理法比较，省去了复杂的处理工艺及设备，使用简便，避免了因热处理造成的玻璃纤维强度损失，是很适用的方法。 ③迁移法：是将化学处理剂直接加入到树脂胶囊中整体掺合，在浸胶同时将处理剂施于玻璃纤维上，借处理剂从树脂胶液至玻璃纤维表面的迁移作用而与表面发生作用，从而在树脂固化过程中产生偶联作用 碳纤维轻质、高强、高模量、耐热、化学稳定性好、低电阻、高热传导系数、低热膨胀系数、耐辐射、X射线透过性好，还具有阻止中子透过性。 碳纤维的制造方法：①气相法②有机纤维碳化法 1.气相法：在惰性气氛中小分子有机物（如烃、芳烃等）在高温下沉积成纤维。此方法只能制造晶须或短纤维，不能制造连续长丝。 ②有机纤维碳化法：先将有机纤维经过稳定化处理变成耐焰纤维，然后再在惰性气氛中， 于高温下进行焙烧碳化，使有机纤维失去部分碳和其他非碳原子，形成以碳为主要成分的纤维状物。此法可制造连续长纤维。 碳纤维的主要制造方法是热解有机纤维，其流程如下：纤维化稳定（氧化或热固化）碳化石墨化 聚丙烯腈（PAN）基碳纤维的制造工艺流程：
聚合物基复合材料 摘要：本文主要研究的是聚合物基复合材料的制备、性能、和应用。聚合物基复合材料是以有机聚合物为基体，连续纤维为增强材料组成的复合材料。它有许多突出的性能：比强度大、比模量大；耐疲劳性能好；减振性好；过载时安全性好等。聚合物基复合材料的结构和性能存在广泛的灵活关系，通过不同的工艺控制，可以形成不同的结构形态，从而获得目标性能。 关键词：聚合物基复合材料制备性能应用 1、聚合物基复合材料的制备 1.1.聚合物复合材料概述及其制备流程 聚合物基复合材料（PMC）是以有机聚合物为基体，连续纤维为增强材料组合而成的。聚合物基体材料虽然强度低，但由于其粘接性能好，能把纤维牢固地粘接起来，同时还能使载荷均匀分布，并传递到纤维上去，并允许纤维承受压缩和剪切载荷。而纤维的高强度、高模量的特性使它成为理想的承载体。纤维和基体之间的良好的结合充分展示各自的优点，并能实现最佳结构设计、具有许多优良特性。 实用PMC通常按两种方式分类。一种以基体性质不同分为热固性树脂基复合材料和热塑性树脂基复合材料；另一种按增强剂类型及在复合材料中分布状态分类。 1.2.基体及其制备： 基体是聚合物基复合材料的主要成分。用于复合材料的聚合物基体主要按树脂热行为可分为热固性及热塑性两类。热塑性基体如聚丙烯、聚酰胺、聚碳酸酯、聚醚砚、聚醚醚酮等，它们是一类线形或有支链的固态高分子，可溶可熔，可反复加工成型而无任何化学变比。热固性基体如环氧树脂、酚醛树脂、双马树脂、不饱和聚酯等，它们在制成最终产品前，通常为分于量较小的液态或固态预聚体，经加热或加固化剂发生化学反应固化后，形成不溶不熔的三维网状高分子。 1.2.1热固性聚合物的制备
聚合物基复合材料 第二节聚合物基复合材料（PMC） 1.1聚合物基体 1.2PMC界面 1.3PMC制备工艺 1.4PMC性能与应用 聚合物基复合材料（PMC）是以有机聚合物为基体，连续纤维为增强材料组合而成的。聚合物基体材料虽然强度低，但由于其粘接性能好，能把纤维牢固地粘接起来，同时还能使载荷均匀分布，并传递到纤维上去，并允许纤维承受压缩和剪切载荷。而纤维的高强度、高模量的特性使它成为理想的承载体。纤维和基体之间的良好的结合充分展示各自的优点，并能实现最佳结构设计、具有许多优良特性。 实用PMC通常按两种方式分类。一种以基体性质不同分为热固性树脂基复合材料和热塑性树脂基复合材料；另一种按增强剂类型及在复合材料中分布状态分类。如：玻璃纤维增强热固性塑料(俗称玻璃钢)、
短切玻璃纤维增强热塑性塑料、碳纤维增强塑料、芳香族聚酰胺纤维增强塑料、碳化硅纤维增强塑料、矿物纤维增强塑料、石墨纤维增强塑料、木质纤维增强塑料等。这些聚合物基复合材料具有上述共同的特点，同时还有其本身的特殊性能。 通常意义上的聚合物基复合材料一般就是指纤维增强塑料(FRP)，而为各种目的加入各种填料的高分子材料不在这里论及。 1.1聚合物基体 聚合物基体是纤维增强塑料的一个必需组分，在复合材料成型过程中，基体经过复杂的物理、化学变化过程，与增强纤维复合成具有一定形状的整体。因而基体性能直接影响复合材料性能。基体的主要作用包括将纤维粘合成整体并使纤维位置固定，在纤维间传递载荷，并使载荷均匀；决定复合材料的一些性能。如复合材料的高温使用性能(耐热性)、横向性能、剪切性能、耐介质性能(如耐水、耐化学品性能)等；决定复合材料成型工艺方法及工艺参数选择；保护纤维免受各种损伤。此外对复合材料一些性能有重要影响，如纵向位伸、尤其是压缩性能，疲劳性能，断裂韧性等。 1、分类 用于复合材料的聚合物基体主要按树脂热行为可分为热固性及热塑性两类。热塑性基体如聚丙烯、聚酰胺、聚碳酸酯、聚醚砚、聚醚醚酮等，它们是一类线形或有支链的固态高分子，可溶可熔，可反复加
