关于高层建筑电气设计
隨着经济的快速发展，城市化建设进程不断的加快，城市人口急剧膨胀，再加之城市用地的不断紧张，城市中的建筑开始以高层建筑为主，不仅有效的解决了城市用地紧张的问题，同时城市高层建筑电气设计水平也不断的提升。目前建筑能耗占整体能耗的比重较大，而目前的高层建筑能耗又呈现一种非常浪费的现象，所以加强高层建筑的电气设计，降低高层建筑的能源是当前急需解决的重要问题。文章分析了高层建筑的电气设计内容，并进一步对高层建筑楼电气相关设计进行了具体的阐述。
标签：高层建筑；电气；配电室
1 高层建筑的电气设计内容
目前随着科学技术的不断发展，我国的高层建筑电气设计已开始向“智能化”设计方向转变，电气系统方面开始向智能化的设计和研究趋势发展。电气系统设计不仅包括强电系统设计，同时也包括弱电系统设计。强电系统设计包括：l0KV 级变配电室设备及线路、应急发电室及设备、0.4KV级低压配电室设备及线路、低压配电系统主干与分支控制设备及线路、用电户终端设备及线路、公共通适照明、室内用电、水泵加压供水系统等；弱电系统设计包括：室内用电、电话、消防报警、有线电视、楼宇设备自动控制、保安监控、广播音响、电视会议、计算机网络等。
2 高层建筑楼电气相关设计
2.1 高压供电方面
目前人们的生活水平不断的提高，人们对居住环境有了更高的要求，其对电能的需求量较高，所以高层建筑当中，其高压供电设计就具有了非常特殊的要求，同时国家在高层建筑楼电气系统设计标准上也具有较高的要求，所以在高层建筑楼施工时，靠近高压供电设计方案是十分重要的。目前在我国的高层建筑楼中，其电气系统高压供电设计具有以下几个目的：
其一，在具有科学的设计方案，确保设计方案的可靠性、经济性和安全性；
其二，高层建筑楼内住户较多，其用电量较大，所以需要足够负荷来保证用户的用电需求；
其三，高层建筑楼内，用户量大，所以其不同时间段用电量也有所不同，特别是高峰时段的用电量负荷较大，所以电气设计需要满足不同负荷时间段供电容量系数分配的问题；
其四，高层建筑在进行电气设计时，需要保持建筑整体的美观性，所以在电
高层建筑电气设计要点 一、常见问题 1．电力负荷是供电设计的依据参数。 计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。 2．供电电源及电压的选择 为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。两路独立电源运行方式，原则上是两路同时供电，互为备用。另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。 国内高层建筑的供电电压，都采用10kv标准电压等级。 3．高低压配电系统的设计 (1)高压配电系统：现代高层建筑均是采用两路独立的10kv电源同时供电。一般高压采用单母线分段，自动切换，互为备用。母线分段数目，与电源进线回路数相适应。只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。电源进线几乎全部采用电缆进线。 (2)计费方式，采用高供高计。但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。有些地方供电部门又把空调设备的用电，全部划入照明计价系统，一般做法是安装总表及动力表，由总表减去动力表以后，全部为照明电费。
(3)为减少变压器台数，单台变压器的容量选择一般都大于1000 kva。为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。照明和动力分开设变压器，当动力用电容量太小时，动力变压器可不分开装设，而在低压侧应对动力负荷分类计费。 (4)高压系统及低压干线的配电方式基本上都采用放射式系统。楼层配电则为混合式系统。配电设备中的主要部分是干线。现代高层建筑的竖井多采用插接式母线槽。水平干线因走线困难，多采用全塑电缆与竖井母干线联接。每层楼竖井设层问配电小问。层间配电箱经插接自动空气开关从竖井母干线取得电源。当层数较多负荷数较大时，一般按层数分区供电，或将变压器分散设在地下层、中间层或最顶层。 (5)低压配电系统各级开关均采用自动空气开关(断路器)，设置瞬时、短延时、长延时三级过流保护装置。各级自动空气开关的保护整定，应注意选择性配合，防止越级跳闸。 (6)所有电梯均要求采用两路不同变压器引出的专用电缆进线。在电梯机房的末端配电箱，设两路电源的自动切换装置，互为备用。 (7)功率因数按规定应补偿到0．9—0．95。无功补偿都采用集中补偿方式。为降低变压器容量，多集中装设在低压侧，与配电屏放在一起，但必须采用于式移相电容器。 4．主要设备的选型
建筑电气设计手册（含材料表及工程概算）
§表达线路敷设方式、部位、照明灯具安装方式的文字代号§ 表达内容 标注代号对照 表达内容 标注代号对照 表达内容 标注代号对照 英文代号汉语拼音代号英文代号汉语拼音代号英文 代号 汉语拼音代号 用轨形护套线敷设GBV 沿钢索敷设SR S 线吊式CP 用塑制线槽敷设PR XC/VXC 沿屋架或层架下弦敷设BE LM 自在器线吊 式 CP X 用硬质塑制管敷设PC VG 沿柱敷设CLE ZM 固定线吊式CP1 X1 用半硬塑制管敷设FEC ZVG/BYG 沿墙敷设WE QM 防水线吊式CP2 X2 用可挠型塑制管敷设KRG 沿天棚敷设CE PM 吊线器式CP3 X3 用薄电线管敷设TC DG 在能进入的吊顶内敷设ACE PNM 链吊式CH L 用厚电线管敷设G 暗敷在梁内BC LA 管吊式P G 用水煤气钢管敷设SC G/GG 暗敷在柱内CLC ZA 吸顶式或直 附式 S D 用金属线槽敷设SR GC/GXC 暗敷在屋面内或顶板内CC PA 嵌入式R R 用电缆桥架（或托盘）敷设CT 暗敷在地面内或地板内FC DA 顶棚内安装CR DR 用瓷夹敷设PL CJ 暗敷在不能进入的吊顶内AC PNA 墙壁内安装WR BR 用塑制夹敷设PCL VT 暗敷在墙内WC QA 台上安装T T 用蛇皮管敷设CP 柱上安装（灯具）CL Z 支架上安装SP J 用瓷瓶式或瓷柱式绝缘子敷设K CP 座装（灯具）HM ZH 壁装式W B ２
３ §室内电气管线、配电设备与其它管道、设备之间的最小距离表§ 注：1、表内无括号数字为电气管线在管道上面时的数据，有括号数字为电气管线在管道下面时的数据。 2、在不能满足表中所列距离情况下，应采取下列措施： （1） 电气管线与蒸气管线不能保持表中距离时，应在蒸气管或电气管外包以绝热层，此时平行净距可减减至200毫米，交叉处仅 须考虑施工操作和便于维护的距离。 （2） 电气管线与暖水管不能保持表中距离时，可在暖水管外包绝热层。 （3） 裸母线与其它管道交叉不能保持表中距离时，应在交叉处的裸母线外加装保护网或罩。 3、当上水管与电气管线平行敷设且在同一垂直面时，应将电气管线敷设于水管之上。 线路布线 方式 各种布线与其它用途的管道间最小距离 煤气管 乙炔管 氧气管 蒸气管 暖热水管 通风管 上水、下水管 压缩空气管 工艺设备 平行 交叉 平行 交 叉 平行 交 叉 平行 交叉 平行 交叉 平行 交 叉 平行 交叉 平行 交 叉 平行 交叉 导线穿金属管 100 100 100 100 100 100 1000 （500） 300 300 （200） 100 电缆 500 300 1000 500 500 300 1000 （500） 300 500 100 200 100 200 100 200 100 明敷绝缘导线 1000 300 1000 500 500 300 1000 （500） 300 300 （200） 100 200 100 200 100 200 100 裸母线 1000 300 2000 500 1000 500 1000 500 1000 500 1000 500 1000 500 1000 500 1500 1500 吊车滑触线 1500 500 3000 500 1500 500 1000 500 1000 500 1000 500 1000 500 1000 500 1500 1500 配电设备 1500 3000 1500 500 100 100 100 100
高层建筑电气设计要点浅析 (标准版) Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0761
高层建筑电气设计要点浅析(标准版) - 摘要：随着我国经济建设的飞速发展，我国房地产市场也有了很大进步，住宅建设高速增长尤其是以成片开发的住宅小区为主，以多层、小高层住宅组团分布并配以会所、广场、健身场所、超市、幼儿园、学校等完善的配套设施。 关键词：住宅建筑；电气设计；配电设计 引言 随着建筑智能化水平的不断提高，高层建筑电气设计增加了很多弱电部分系统，包括数字电视系统、综合布线系统、背景音乐系统，保安监控系统，电脑的管理系统等。弱电设备占基建投资比率越来越高，所以设计好弱电各个系统，对于节约投资、提高智能化水平都有非常重要的意义。
一﹑高层建筑电气设计的特点 与高层建筑电气关联的用电设备品种繁多。室内、楼梯过道、安全照明等电器照明设备;货梯、客梯等电梯设备;生活水泵和消防泵等给排水设备;冷却塔风机以及水机组等制冷设备；引风机和鼓风机等锅炉房设备；排风机、电冰箱等厨房设备；包括送风机、回风机、风机管盘在内的空调系统送电设备；包括正压风机、排烟风机等在内的消防设备；另外，不同用处的高层建筑在用电量上也存在差别，不过总的来说耗电量比较大。再加上高层建筑的消防用电、客梯电力、应急照明等还要有分别独立的电源。 二﹑高层建筑电气设计的主要内容 （一）用电负荷的计算 高层建筑供电设计的重要参数依据就是电力负荷，其计算的准确程度对选择合理设备并确保电力安全可靠的运行，都能起到重要作用，并发挥节能功效。一般用电负荷的计算方式主要采取负荷密度法与需要系数法。 （二）高低压配电系统的设计
建筑电气设计特点分析 发表时间：2018-06-11T11:54:53.210Z 来源：《电力设备》2018年第3期作者：时云强 [导读] 摘要：随着现代科技社会与工业的迅猛发展以及人们生活质量的不断提高，节约能源的问题引起了人们越来越多的重视。 (大象建筑设计有限公司 310012) 摘要：随着现代科技社会与工业的迅猛发展以及人们生活质量的不断提高，节约能源的问题引起了人们越来越多的重视。其中包括大量的动力设备以及完善的消防安全系统，对电气功能要求比较高。提高高层建筑电气设计水平具有十分可观的实际意义，建筑电气设计的特点主要体现在高层建筑中负荷的计算、配电系统的设计、防雷与接地以及消防自动报警和自动灭火系统等方面。本文主要介绍了高层建筑电气设计过程中应注意的问题和高层建筑设计的内容及特点，同时还综述了高层建筑电气设计中的节能原则。 关键词：电气设计；设计内容；设计特点；节能原则 一、前言 基于我国的国情，现代建筑向“纵深”发展，成为社会向前推进的必然趋势。随之而来的高层建筑电气设计还在不断给我们提出新的研究课题，如何有效提高高层建筑电气设计水平成为了摆在我们面前必须要解决的问题。重点研究高程建筑电气设计特点，提出更好的设计理念和方法，在不影响功能的情况下改善高层建筑高耗电量的现状，对高层建筑的合理应用具有重要意义，同时，这也符合我国的能耗现状和节约能源的要求。 二、高层建筑电气设计过程中应注意的问题 在高层建筑电气设计中的照明等很少采用干线，而且高层建筑的设备很多，导致负荷过重，这也不利于干线的使用。空调等主要用电设备布局分散；由于高层建筑的本身很高，而且其在消防方面疏于管理，因此，高层建筑对与火灾预防和处理方面的要求比较高；此外，设计师在设计过程中，要重点考虑能耗指标的影响，在结合全面技术经济分析的基础上进行设计，在节约电能方面还要做到使用科学系统的配电方式以及要采用高质量的电脑系统。 三、主要内容 3.1负荷的计算 高层建筑电气设计首先要对电力负荷进行统计分析，因为电力负荷是电气设计的基础，离开了负荷的计算，电气设计工作就无法展开。负荷计算要采用专门的计算方法，以免出现错误，如果在电力负荷计算工作中出现失误，则会影响到以后设计工作的全过程。 3.2 供电电源及电压的选择 设计中对于材料的选择至关重要，这是保证供电安全和可靠性的重要保证，高程建筑的电源标准是至少两个，还必须要是独立的。两路电源之间互相补充，同时供电，以防意外发生时由于电源的问题推迟解决。 3.3 高低压配电系统的设计 高层建筑中两路电源必须要同时供电，保证高层建筑供电的稳定性，采用高供高计，但在低压侧，仍装设计费电度表。此外，在选择变压器的时候要考虑实际因素，选择大功率的变压器，这样可以保证变压器的台数在控制范围内。由于干线在配电系统中的重要作用，因此，在进行高低压配电系统设计的时候通常采用放射性系统。还要对干线进行保护，由于干线的特殊性，因此，在干线无法连接的情况下，要采用其他方式进行连接，保证供电安全。 3.4 主要设备的选型 电气设计中一定要注意设备的选型，要综合考虑各种情况，严格把控设备的选择，保证主要设备的质量达到相应的标准。考虑到高层建筑的安全隐患较多，因此，主楼没不能安装大容量的油浸电力变压器，这也是考虑到楼层内人员的安全。由于低压配电屏的结构已经不能完全符合现实需求，因此，近年来出现采用燃气轮发电机的情况。 3.5 变电所位置的确定 有些建筑商为了节约成本，把变电所设置在一些偏远的地方，这样就不利于对变电所的管理，给火灾造成很严重的隐患，标准的变电所应该保证高压能够深入负荷中心，这样才能尽可能的保证建筑安全，避免火灾发生。 3.6 电气照明设计 在进行电气照明的设计中，设计师要认真研究各种照明设备的作用，结合实际情况，综合考虑使用照明设备，在一些特殊地点要选用特殊的照明设备，以保证安全，减少火灾发生造成的影响。 3.7 防雷与接地 现代高层建筑都是采用钢筋混凝土剪力墙，与楼板的连接是十分可靠的。在进行防雷和接地的过程中，需要仔细研究建筑物空间构造，很多情况下，都是需要安装水平的人工接地体的。 3.8 电梯 电梯机房一般设置在井道上面。电梯按使用功能分普通电梯、消防电梯等许多种，按电流分则有交流和直流两大类。现代高层建筑的电梯，一般都采用高速或超高速电梯。为提高运行的稳定性和舒适感，客梯都是选用直流电动机驱动。 3.9 消防自动报警和自动灭火系统 消防自动报警和自动灭火系统对于高层建筑具有的意义是十分明显的，设计高层建筑的电气时要充分考虑到消防用电，尽量避免因为消防的用电问题耽误了消防工作的展开，消防用电设计到很多问题，内容也很复杂，因此，设计师一定要充分发挥自己的专业知识，做好消防用电工作。 四、高层建筑电气设计的特点 （1）负荷的计算负荷计算时，cos准取值大多数地区未明确确定。 （2）高低压供、配电系统的设计 ①为了保证供电可靠性，多采用两路独立电源运行方式。 ②由用户电表开关箱向室内配电回路，应以照明、空调及其他电器用插座分三个回路为基本回路。 （3）电气照明设计包括光源选择、照度计算、灯具造型，具布置，眩光控制和调光控制和照明配电线路敷设等。
建筑电气课程设计 工程名称：M户型住宅楼电气设计 目录 第一章建筑电气课程设计任务书 (3) 第二章照明系统 (5) 第三章建筑物防雷系统及做法 (9) 参考文献…………………………………………………
第一章建筑电气课程设计任务书 1设计题目：多层住宅楼电气设计 1.1本设计为一栋六层住宅楼的电气设计，一梯两户，层高为3.3m，包含 供配电、照明系统、防雷接地系统三部分。 2设计目的 2.1通过课程设计的实践环节，明确电气设计的流程和步骤，了解相关规 范要求，掌握建筑电气工程设计方法，熟悉电气制图及图形符号国家 标准的应用和电气工程图纸的绘制方法。训练学生的专业设计思维， 培养综合应用理论知识进行实际电气工程设计的能力。 3设计内容 3.1 计算部分 3.1.1电力负荷计算； 3.1.2照度计算及照明线路布置； 3.1.3配电线路截面积的选择计算； 3.1.4防雷、接地计算； 3.2 主要完成图纸 3.2.1干线系统图； 3.2.2配电箱系统图； 3.2.3住宅楼防雷与接地平面； 3.2.4住宅楼电气照明平面图； 3.2.5其他形成整套图纸的必须文件。 3.3 编制、编号的主要表格，文字资料 3.3.1编制设备材料表； 3.3.2编制施工图设计说明书。 4设计要求 4.1 设计原则 4.1.1设计应贯彻实用、经济、运行安全可靠、维护方便等原则，供电照 明灯具的布置、选型、色彩的配合要适当。
4.1.2设计中，在降低工程造价的前提下，应尽量采用新工艺、新技术、 新设备和新产品，达到实用、经济、美观的要求。 4.1.3设计规程、参考资料、设计手册、标准图集由设计者到图书馆查阅。 设计时从规程、手册上取用的数据、定额、计算公式应注明出处。 4.2 设计要求 4.2.1设计应遵守各项规范、定额和规定，综合运用所学理论知识和技能 独立完成工程设计，充分发挥主观能动性，严格要求，一丝不苟， 做到计算准确、说明清楚，图纸清晰美观，要能经受实践的检验； 4.2.2设计成果格式：设计说明书按照封面，任务书，摘要，目录，正文， 参考文献，封底的顺序装订。图纸需遵循绘图规范绘制，图纸幅面 不得小于A3。 4.2.3设计时间：1周，计算1天，选择方案1天，绘图2天，整理设计 说明书1天。 5设计所需原始数据资料 5.1 电源资料 5.2电源为从变电所引来一回380V/220V线路。 5.3 气象资料 5.4设计地点自定，要求同组人员选择地点不得相同。 5.5 水文、地质资料 5.6地面表层为砂质粘地、中性，地下0.5～1.0米以下为砂岩，地耐压力 不低于8T/m2；土壤电阻率雨后数天实测30欧/米；地下水位在5米以 下，含钙镁盐较多。 参考资料 6JGJ16－2008，民用建筑电气设计规范[S]． 7GB 50057－94(2000版)，建筑物防雷设计规范[S]． 8GB 50034—2004，建筑照明设计标准[S]． 9段春丽，黄仕元．建筑电气[M]．北京：机械工业出版社，2006． 10戴瑜兴．民用建筑电气设计手册[M]．北京：中国建筑工业出版社，2000．11《建筑电气设计手册》编写组．建筑电气设计手册[M]．北京：中国建筑工业出版社，1991． 12吕大光．建筑电气安装工程图集[M]．北京：中国电力出版社，1997． 13戴瑜兴．民用建筑电气设备手册[M]．北京：中国建筑工业出版社，1998．
高层建筑电气设计相关知识(doc 9页)

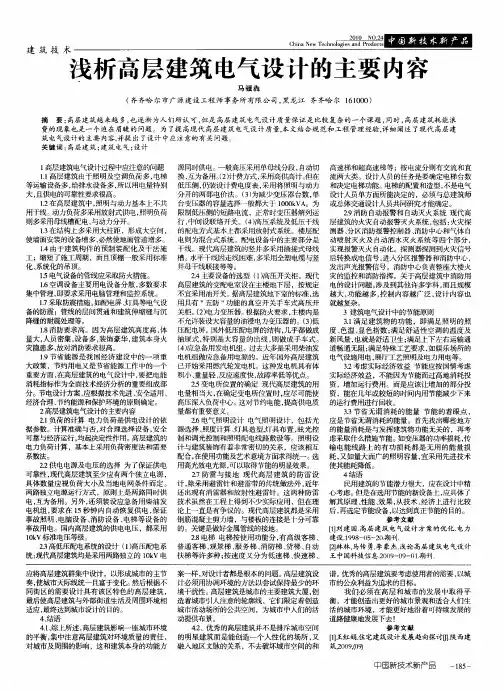

高层建筑电气设计的主要内容 - 资料类别:--电工知识 -> 电气工程资料
--------------------------------------------------------------------------
（1）高压开关柜。现代高层建筑的变配电室设在主楼地下层，按规定不宜采用油开关。国外用于高层建筑的开关有三种类型可供选用：高压空气断路器，SF6开关和真空断路器。其中高压空气断路器因技术陈旧，SF6开关尺寸数大，气体具有毒性，故目前10kV真空断路器应用的较为普遍。因此，应根高层建筑地下室的标准，选用具有“五防”功能的真空开关手车式高压开关柜。 （2）电力变压器。根据防火要求，主楼内是不允许装设大容量的油浸电力变压器的。国外有干式变压器、SFe变压器和硅油变压器等三种产品可供选用。国内沈阳第二变压器厂、北京变压器厂、广东顺德特种变压器厂等厂生产的干式变压器，主要技术指标已达到国际先进水平。 （3）低压配电屏。国外低压配电屏的结构，几乎都做成抽屉式，特别是大容量的出线，则做成手车式。国内许多生产厂家的低压配电屏也有引进技术做成抽屉式结构的，其中有的（如多米诺组合式开关柜等）主要技术指标已达国际先进水平。低压配电屏多采用自动空气开关出线。当配电变压器的容量为1600kVA时，低压母线上的短路容量已超过40kA，目前国内已能提供这样大容量的产品（如多米诺组合式开关柜和YDS型抽出式／混合式低压开关柜等）。 （4）应急备用发电机组。过去大多是采用柴油发电机组做应急备用电源的。近年国外高层建筑已开始采用燃汽轮发电机。这种发电机具有体积小、重量轻、反应速度快，故障率低等优点。 应急备用发电机组必须是快速自起动的。按国外规定，应能在15s内恢复供电。从可靠性出发最好选用两台，自动并车。容量较小时也可选用一台。 （5）母线槽和电缆。插接式绝缘母线槽，具有容量大、结构紧凑、可靠性高、使用维护方便等优点。国外的现代高层建筑，插接式绝缘母线槽已完全取代了电缆竖井。遵义长征电气控制设备厂研制的密集型插接式绝缘母线槽，主要技术性能指标已达到国际先进水平，并在广州中国大酒店、花园酒店及上海华亭宾馆、雁荡公寓等得到实际应用。绝缘母线槽有铜的和铝的两种。 5、变电所位置的确定 现代高层建筑的用电量相当大，在确定变电所位置时，应尽可能使高压深入负荷中心。这对节约电能，提高供电质量都有重要意义。国外高层建筑的变电所都设在主楼内。建筑高度在30层左右的，大都集中在底层；60层左右的，则分散在地下层、中间层和顶层。也有仅在中间层或仅在地下层、顶层设变电所的。变电所的数量及其位置的分布，应通过技术经济比较决定。 6、微电脑在变电所中的应用 现代高层建筑规模很大，所以其变电所的规模也较大。如湖南国贸中心大厦的初步设计时，中心变电所设在地下三层，内设手车式高压开关柜14台，抽屉式低压配电屏近40台，电容补偿柜12台，40Ah镐镍电池柜一套及中央信号屏，1600kVA变压器二台，1250kVA变压器二台，其建筑面积150十400m2左右；在第26层（主楼）设有变电所一个。在地下一层，设600kW自起动柴油发电机组二台。整个供电系统很复杂，对这样一个供电系统，要求供电可靠，各种供电参数及开关状态、变压器运行状态和各机房运行状态，若用人工值班，通过电话联系或人工巡视，工作量大，速度也很慢。设计人员在预留的控制室内使用微电脑进行

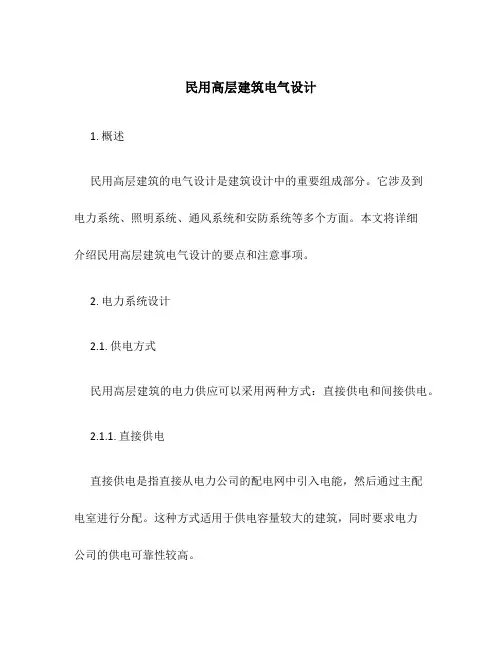

民用建筑电气设计手册 ——学习笔记 一、民用建筑电气工程设计的内容 1、变配电所设计 （1）根据变配电所供电的负荷性质及其对供电可靠性的要求，进行负荷分级，从而确定所需的独立供电电源个数与供电电压等级，并确定是否设置应急备用发电机组。 （2）进行变配电所负荷计算与无功功率补偿计算，确定无功补偿容量。 （3）确定变压器形式、台数、容量。进行主接线方案选择。 （4）变配电所选址。为了节约电能与减少有色金属耗量，通常应尽可能使高压深入负荷中心。但在建筑高度甚高和大容量负荷相当分散的情况下，也可分散设置多处变电所，其布置方案应经过技术经济进行比较确定。 （5）短路电流计算与开关设备选择。 （6）二次回路方案的确定，继电保护的选择和整定计。操作电源的选择。计量与测量。（7）防雷保护与接地装置设计。 （8）变配电所电气照明设计。 高压与低压配电所的设计、除不需进行变压器选择之外，其余部分的设计内容与变电所设计基本相同。 2、高低压供配电系统设计 （1）输电线路设计 包括：线路路径及线路结构型式（架空线路还是电缆线路）的确定，导线截面选择，架空线路杆位确定及标准电杆绝缘子、金具的选择，弧垂的确定与荷载的校验，电缆敷设方式的确定，线路的导线或电缆及配电设备和保护设备选择，架空线路的防雷保护及接地装置的设计等。 （2）高压配电系统设计 高压配电多采用放射式系统，以增强其供电可靠性与控制的灵活性。对于有多处变压器分散设置的高层建筑，高压配电网络也可以采用环网结构。 主要任务：确定配电电压与网络结构；进行配电线负荷计算；选择开关设备并进行短路校验；拟定二次回路方案并进行继电保护整定计算；选择高压电缆截面、形式，确定配电干线路径与敷设方式。 还应做好防雷击与电气防火设计，以确保安全。 （3）、低压配电系统设计 主要任务：确定低压配电方式与配电网络的结构，其主要内是竖直配电干线与水平配电干线的个数，位置与走向。进行分干线与干线的负荷计算，选择开关设备及导线、电缆、封闭式母线的截面与形式。选择保护装置，进行保护整定计算并保证其级间的选择性配合，以防止穿越性跳闸。确定线路敷设方式，进行电气竖井与配电小间的设计。低压无功补偿容量计算，补偿方式与调节方式的选择。按需配置电气测量与电能计量装置。保护接地、重复接地系统的设计。 3、电力设计 电力设计通常指动力负荷的供电设计。 主要内容：在建筑平面图上确认各动力负荷的位置、容量；按各动力负荷的性质及其对供电可靠性的要求，进行负荷分级，并采取相应的供电保证措施（如双电源互投的供电方式）；确定动力负荷的配电网络形式，通常多采用放射式供电。确定配电装置的位置、选择

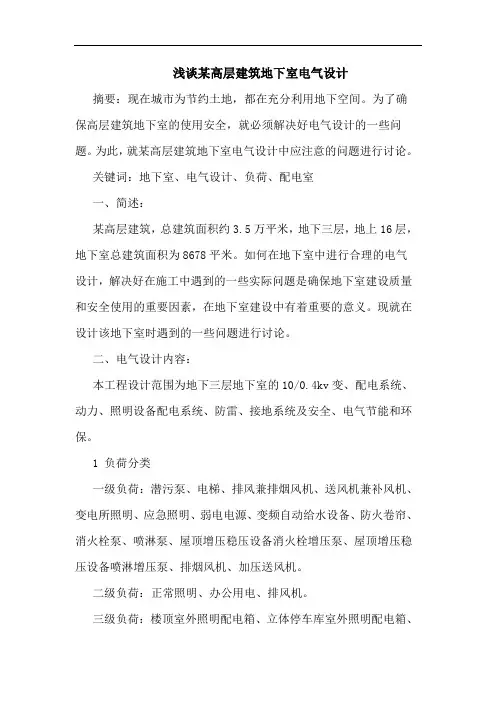

高层建筑电气设计 一、高层建筑电气设计过程中应注意的主要问题 (一)高层建筑由于照明、空调、电梯、给排水等诸多设备,因此负荷多，用电量特别大,且供电的可靠性要求很高。 (二)在高层建筑中,照明与动力基本上不共用干线。动力负荷多采用放射式供电,照明负荷则多采用母线槽配电,与动力分开。 (三)电气设备的管线应采取防火措施。 (四)空调等主要用电设备布局分散,多数要求采用计算机集中管理。 (五)采取防震措施。如配电屏、灯具等电气设备的防震；管线的层间贯通和建筑伸缩缝与沉降缝的耐震处理等。 (六)消防要求高。因为高层建筑高度高,体量大,人员密集,设备多,建筑本身火灾隐患多,故对消防要求很高。 (七)在高层建筑的电气设计中,要把电能消耗指标作为全面技术经济分析的重要组成部分。节电的设计方案,应根据技术先进、安全适用、经济合理、节约能源和保护环境的原则确定。采用合理的配电方式,采用高效率变压器、电动机和照明光源、无功功率补偿装置和设备监控电脑系统等措施,减少电能损耗,节约用电。 二、高层建筑电气设计的主要内容 （一）负荷的计算
电力负荷是供电设计的依据参数。计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。 （二）供电电源及电压的选择 为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。两路独立电源运行方式，原则上是两路同时供电，互为备用。另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑、消防、电梯等设备的事故用电。国内高层建筑的供电电压，都采用lOkV 标准电压等级。 （三）高低压配电系统的设计 1、高压配电系统：现代高层建筑均是采用两路独立的lOkV电源同时供电。一般高压采用单母线分段，自动切换，互为备用。 2、计费方式，采用高供高计。但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。 3、为减少变压器台数，单台变压器的容量选择一般都大于lOOOkVA。为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。 4、高压系统及低压干线的配电方式基本上都采用放射式系统。楼层配电则为混合式系统。配电设备中的主要部分是干线。现代高层建筑的竖井多采用插接式母线槽。水平干线因走线困难，多采用全塑电缆与竖井母千线联接等等。
一．设计依据 1．建筑概况： 本工程位于北京市,。地上6层，高3.0米，主要为民居，每层层高2.9米，总建筑面积为2584.68㎡。两个单元，每个单元11户，共22户。每户建筑面积112.94㎡。现浇混凝土楼板。本工程属于三类住宅建筑。 2. 设计环境参数： 1）海拔高度：40m ； 2）年最高气温38.5℃；最低气温-8℃，年平均气温20℃，七月平均最高气温32℃，电缆选择按室内℃环境温度。 3) 冻土层深度：-1.03m 4）全年雷暴日数：18.3d/a，年预计雷击次数：0.075次/年。 3．相关专业提供给的工程设计资料； 4．各市政主管部门对初步设计的审批意见； 5．甲方提供的设计任务书及设计要求； 6．中华人民共和国现行主要标准及法规参考如下： 1．《民用建筑电气设计规范》．JGJ 16-2008 中国建筑工业出版社 2．《建筑电气通用图集》．92DQ1．华北地区建筑设计标准化办公室 3．《建筑电气安装工程图集》．第二版1～2．吕大光．中国电力出版社
4．《建筑物防雷设计规范》．GB 50057中国建筑工业出版社 5．《照明设计手册》．GB 50034-2013中国建筑工业出版社 6 ．《天正电气CAD软件用户手册》．北京市天正工程软件公司 二．设计范围 1．本工程设计包括红线内的以下电气系统: （1）照明电气平面设计； （2）照明电气系统设计； （3）设计说明、图例、材料表； （4）有线电视系统（平面、系统）； （5）通信系统（平面、系统）； （6）简单的消防系统（平面、系统）； （7）防雷接地系统； （8）计算书。 2. 本工程电源分界点为地下层配电室电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由本设计提供。 三．220/3800V配电系统
万方数据
Ｂｌ变电所（Ｏ），用于商业及办公：∑Ｐｎ＝２８８８ｋＷ， Ｓｃ＝２１０７ｋＶＡ，ＥＳｒ＝２拳１６００ｋＶＡ； Ｌ１４变电所（Ａ），用于公寓：∑Ｐｎ＝２２１２ｋＷ， Ｓｃ＝１３９０ｋＶＡ，ＥＳｒ＝２木１０００ｋＶＡ Ｉ Ｌ１４变电所（Ｈ），用于酒店：ＥＰｎ＝３２６９ｋＷ， Ｓｃ＝１９７５ｋＶＡ，∑Ｓｒ＝２术１２５０ｋＶＡ。 （３）备用柴油发电机房设置在地下１层靠首层外墙部位。 ３．３配电问设置 尺度要实际测算，满足电气设备、电缆的排布及操作距离的要求。 （１）Ｂ４～Ｌ５平面尺度大，功能种类多，设置多处配电间； （２）上部设置一处配电间，办公层配电间尺度为 ４．７ｍ ｘ １．８ｍ，公寓酒店层配电间尺度为２．３ｍ×２．９ｍ。 离屠及超赢层建筇告钮 过于笼统，不具有指导意义，好在《民用建筑设计规范》的附录中给出了细化的划分方法。 但本人认为这种划分方法仍缺乏明晰、确切的基础原则，在ＩＥＣ６０３６４．５—５５中，原则则比较清晰，是以供电中断允许间隔时间来划分等级的： 图１变电所及配电间分布示意图０级（不间断）：不间断自动供电 ３．４变配电系统概略图如图２所示。 ０?１５级（极短时间间隔）：０?１５ｓ之内自动恢复有 需特别说明的问题是：Ｂ３，Ｌ１４变电所远离高压，双侠电 配电室，为了变压器的维护安全，在现场应设置隔离装０．５级（短时间间隔）：Ｏ＿Ｓｓ之内自动恢复有效供电 置（保护在Ｂ１实现），系统示意如图３所示。 １５级（中等时间间隔）：１５ｓ之内自动尉彰弼吲也 ４关于供电可靠性 ＞１５级（长时间间隔）：＞１５ｓ之内自动恢复有效 ４．１规范要求 而’ 在我国的电气设计中，负荷分级及相应的供电要建议我国的国家标准也按此进行划分，并给出相求都是以《供配电系统设计规范》为基础的，第２．０．１应的供电保障措施。 条给出了其分级原则：“电力负荷应根据对供电可靠４．２负荷等级划分 性的要求及中断供电在政治、经济上所造成损失或影本建筑中负荷等级划分如下：响的程度进行分级……”，这一原则对民用建筑而言 （１）一级负荷： 馨篚建锅电气投术１９ 万方数据

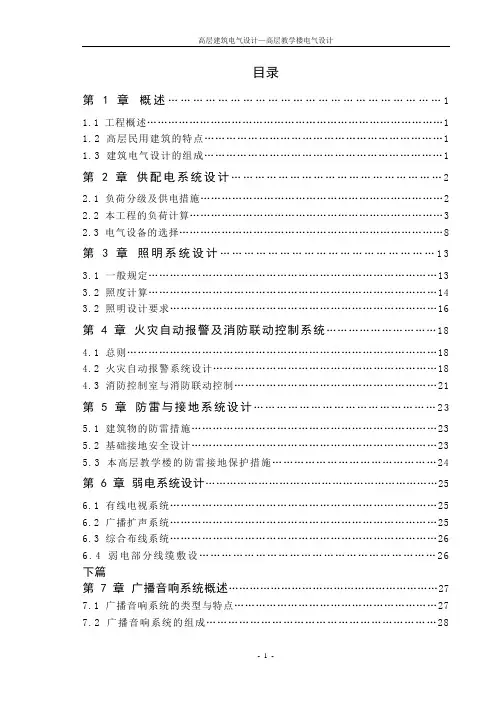

目录 第1章概述 (3) 1.1工程概述........................................................................ .. (3) 1.2 设计要求 (3) 第2章供配电系统设计 (4) 2.1动力系统的负荷计算 (4) 2.2插座的选择与布置 (5) 2.3 动力系统导线型号及截面的选择 (5) 第3章照明系统设计 (12) 3.1 光源的选择 (12) 3.2灯具的选择 (13) 3.3照明负荷计算 (17) 第4章电气设备的选择 (19) 4.1低压断路器的选择 (19) 4.2低压开关柜的选择 (21) 4.3 系统原理图 (22) 参考资料 (23) 课程设计总结 (23)
一、概述 1.1工程概述： 设计对象为某部队综合楼第二层，假设其高为3.5m，窗高1.8m，卫生间，开关，楼梯间的工作面高度为地面，其余工作面高度均为0.75米。电源采用三相四相制AC380v/220v供电。设计内容包括照明灯具设计、开关、插座、配电箱布置，电气管线选用，以及总配电箱、分配电箱内部线路、电气设备选用。 1.2设计要求： (1)总的要求： 室内布线应在基建施工时布置在墙内，墙上应留有足够的插座，保证居民住进去后不需要布置明线而各种家电都可以使用。由于单相用电设备的使用是经常变化的，不可能做到两相平衡，因此一般情况下不要两个单相支路共用一根中性线。 (2)配线： 室内配线不仅要使电能的输送可靠，而且要使线路布置合理、整齐、安装牢固，符合技术规范的要求。内线工程不能降低建筑物的强度和影响建筑物的美观。在施工前要考虑好与给排水管道、热力管道、风管道以及通讯线路布线等的位置关系。室内配线技术要求如下： ①室内布线根据绝缘皮的颜色分清火线、中性线和地线。 ②选用的绝缘导线其额定电压应大于线路工作电压，导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面应满足供电能力和供电质量的要求。还应满足防火的要求。 ③配线时应尽量避免导线有接头。因为往往接头由于工艺不良等原因而使接触电阻太大，发热量较大而引起事故。必须有接头时，可采用压接和焊接，务必使其接触良好，不应松动，接头处不应受到机械力的作用。 ④当导线穿过楼板时，应装设钢管或PVC管加以保护，管子的长度应从高楼板面2m处到楼板下出口处为止。 ⑤当导线互相交叉时，为避免碰线，在每根导线上应套上塑料管或绝缘管，并需将套管固定。 (3)穿管： 若导线所穿的管为钢管时，钢管应接地。当几个回路的导线穿同一根管时，管内的绝缘导线数不得多于8根。穿管敷设的绝缘导线的绝缘电压等级不应小于500V，穿管导线的总截面积(包括外护套)应不大于管内净面积的40%。 (4)开关： 住宅室内的总开关、支路总开关和所带负荷较大的开关(如电炉、取暖器等)应优先选用具有过流保护功能、维护操作简单且能同时断开火线和中性线的负荷开关，如HK-2系列闸刀等。表箱内每户出线的火线上安置1个单极自动开关，用户住宅门口的接线盒内安装1个漏电开关，室内总开关和分支总开关用闸刀。所有灯具的开关必须接火线(相线)，否则会影响到用电安全及经济用电。 1)有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；

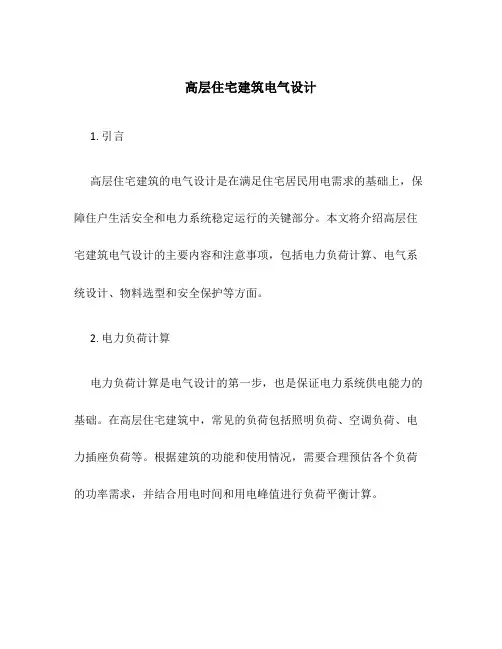

关于高层建筑电气设计要点浅谈 随着土地资源的日益紧张，高层建筑获得了非常良好的发展前景特别是在土地资源严重受到限制的城市，更需要高层建筑来缓解土地资源的压力。如果说高层建筑的出现是时代发展的必然趋势，那么高层建筑电气则是社会进步的重要体现，而做好最初的高层建筑电气设计工作则是保障整个高层建筑的关键环节，对于促进高层建筑的发展，社会的发展以及国家的发展有着重要的意义。 关键词；建筑；电气；问题；要点 一、高层建筑电气设计的要点 1.1负荷计算对高层建筑进行电气设计时，要充分考虑到电力负荷的参数依据，在进行电力负荷计算时要做到准确无误，这样不仅能保证整个电力设计的合理性，还可以保证整个建筑物电力运行的安也可以发挥电力负全性和稳定性。准确计算出电力负荷的数值，荷的最大功效，电力负荷的计算是保证电气设计的重要因素，因此在电气设计时要准确计算，保证电力設计工作的顺利开展。 1.2选择供电电源和电压在高层建筑的供电过程中，要保证供电的稳定性和可靠性，因此设计人员要设置两个单独的电源，如果其中一个出现问题，还有另一个备用，还可以保证建筑正常用电。在确定电源的数量时，要对实际电网的条件和负荷的实际进行全面的了解，才能进一步确定数量，两个单独的电源是相互备用的，在运行时应该同时供电，为了应对突发状况还要准备柴油发电机，这样即便供电出现了问题，也可以在短时间内恢复供电，保证了供电的可靠性。在现代高层建筑中，高压配电系统通常都是两路的10kV的电源，可以同时使用保证供电的稳定性，而高压配电形式是单母线分段，不仅可以进行自动地切换，两路电源还可以起到互相备用的作用，低压干线与高压系统配电方式应该选择放射式的系统，楼层的配电方式应该选择混合式的系统，因此在高层建筑的施工时不能选择插接式母线槽，这样既可以降低走线的难度。 1.3完善消防系统对于高层建筑来说，消防系统和消防设备都是非常重要的部分，由于高层建筑层数多，电梯在火灾时无法使用。如果消防系统不够完善，存在安全隐患，人们的生命财产就受到严重的威胁，所以高层建筑的消防系统的设计一定要合理，在具备消除火灾功能的同时，还要具有一定的防火能力，在操作上要求简单灵活，能够适用于各种火灾环境，在电气设计时要进一步完善消防系统和设备，保证建筑的安全 二、高层建筑电气中存在的问题 高层建筑越来越多，电气中存在的问题也日益暴露，高层建筑中的电气问题主要包括以下几点： （1）由于高层建筑的用电设备比较多，电梯运行比较多，排水设备也比较
