1.为什么叫水溶性酚醛树脂？
所谓水溶性酚醛树脂，即为可溶于水的酚醛树脂。苯酚和甲醛在碱性条件下生成酚醛树脂，是逐渐一个逐步的过程，分为三个阶段，开始生成的液态物是可溶于酒精、丙酮和碱性水溶液的树脂，叫做甲阶树脂。继续加热后，生成粘稠状的液体，冷却后成为脆性固体，能部分溶于酒精、丙酮，但不溶于碱性水溶液。它叫乙阶树脂（固体受热能软化）。再继续加热，才生成不溶不熔的体型树脂，叫做丙阶树脂。在课堂教学实验中制备，由于加热的时间不够，一般生成乙阶树脂。而我们所说的水溶性树脂就是指的甲阶树脂，此类树脂分子量一般较低，并存在可进一步反应的亲水性羟甲基，水溶性好。
2.酚醛树脂固化时加固化剂吗？为什么？
热固性酚醛树脂可加固化剂，也可不加固化剂，加入固化剂可加速固化，不加固化剂在
1，在碱性的条件下反应可制得热固性酚醛树脂。树脂为甲阶树脂，含有可以进一步反应的羟甲基活性基团，所以在加热的条件下就可交联固化，或者加入固化剂实现快速固化。
1，在酸性的条件下反应可制得热塑性酚醛树脂。树脂为乙阶树脂，需要加入固化剂才可反应形成体型树脂。
3.原材料是什么？来源？
主要的原料是苯酚和甲醛，此外，酚类还有甲酚、二甲酚、多元酚、乙基苯酚、苯基苯酚、丁基苯酚、戊基苯酚、双酚A、间苯二酚等；醛类还有乙醛、多聚甲醛、糠醛。
苯酚来源：化学合成，苯与丙烯反应得到
甲醛来源：甲醇氧化
4.产品固含量有多高？
根据应用要求，固含量在10%-100%的树脂产品均可生产。
5.固化过程会不会有气泡，怎么解决？
固化过程会产生气泡，因为水溶树脂中含有水，高温下固化，部分水在树脂中易气化，产生气泡。
解决方法：程序升温，逐步固化。
酚醛树脂的固化性能（技术汇总） (一)定义 酚和醛在合成反应设备中，通过加成和适当缩聚反应所得到的树脂，通常都是分子量不高的低聚物和各种羟甲基酚的混合体系，虽然Novolaks及Resoles以如上节所述，结构上是有差异的，但从物性上它们均应为可溶及可熔。这样的可溶、可熔性使得它们便于浸渍填充增强材料制成各种类型的塑料用于生产形态及性能多种多样的塑料制品，也便于用作黏结剂、成模剂、功能性助剂等应用于耐火材料、铸造造型材料、摩擦材料、涂料、电子封 装材料等多种府用领域。 然而，酚醛树脂只有在形成交联网状(或称体型)结构之后才具有优良的使用性能，包括力学性能、电绝缘性能、化学稳定性、热稳定性等。 酚醛树脂的固化就是使其转变为网状结构的过程，表现出凝胶化和完全固化的两个阶段，这一转变不仅是物理过程，更要强调的是，这是一个化学过程。所以酚醛树脂的固化绝不是熔体冷却到熔点以下的一般意义上的固化，而是高分子化学概念上的由线(支)型分子交联(cure)成网状分子导致失去可溶、可熔性的固化。 酚醛树脂固化后，在获得优良物理性质的同时，又失去了可溶、可熔性，不再有可加工性。因而其固化过程必然应在以酚醛树脂(Novolaks或Resoles)为黏结剂组成的塑料、油漆涂料及各种各样工程材料的使用或成型过程中完成。 正由于酚醛树脂的固化过程本质上是一种化学反应过程，所以表现出以下一些特点： (1)树脂在固化前的结构因素(组成、分子量大小、反应官能度等)影响显著； (2)固化反应受催化剂、固化剂、树脂pH值等的影响显著；(3)固化过程有热效应；(4)固化速率受温度、压力的影响显著；(5)固化过程有副产物(如水、甲醛等)产生；(6)固化反应是不可逆过程。 (二)热塑性酚醛树脂固化 Novolak型树脂的结构，一般可表示为： n一般为4～12，其值大小与起始反应原料中苯酚过量多少及反应时间有关。工业生产的此类树脂视应用领域不同而控制掌握n的大小，也就是分子量的大小。例如当竹值平均为5时，其平均分子量(Mn)约在500左右。
酚醛树脂纤维的研究进展 *** 中北大学材料科学与工程学院，山西太原，030051 摘要：简单的介绍了酚醛树脂及其重要性能、合成原理，酚醛树脂改性的目的主要是改进它脆性或其它物理性能，提高它对纤维增强材料的粘结性能并改善复合材料的成型工艺条件等。最后对酚醛树脂纤维未来的发展方向进行了展望。 关键词：酚醛树脂、纤维、改性、复合材料 引言：酚醛树脂耐热性好，机械强度高，电绝缘性和耐高温蠕变性能优良，价格低廉且成型加工性好，特别是其良好阻燃性及很少产生有害气体的特性，使该种具有近百年历史的合成材料得到进一步发展，应用于塑料、复合材料、胶粘剂、涂料和纤维等各个领域。经过改性的酚醛树脂广泛应用于高尖端技术领域。所以，酚醛树脂纤维很受欢迎的。 一、酚醛树脂的简介 酚醛树脂也叫电木，又称电木粉，英文名称：phenolic resin, 简称PF。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，比重 1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。液体酚醛树脂为黄色、深棕色液体。 酚醛树脂由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。热固性酚醛树脂具有很强的浸润能力，成型性能好，体积密度大，气孔率低，用于耐火制品，该树脂在15℃- 20℃下可保持三个月。酚醛树脂制品优点主要是尺寸稳定，耐热、阻燃，电绝缘性能好，耐酸性强，它主要应用于运输业、建筑业、军事业、采矿业等多种行业，应用广泛。在NH4OH、NaOH或NaCO3等碱性物质的催化下，过量的甲醛与苯酚（其摩尔比大于1）反应生成热固性酚醛树脂。其反应过程如下：在碱性催化剂存在下使反应介质PH大于7，苯酚和甲醛首先发生加成反应生成一羟甲基苯酚。室温下，在碱性介质中的酚醇是稳定的，一羟甲基苯酚中的羟甲基与苯酚上的氢的反应速度比甲醛与苯酚的邻位和对位上的氢的反应速度小，因此一羟甲基苯酚不容易进一步缩聚，只能生成二羟甲基苯酚和三羟甲基苯酚。热塑性酚醛树脂（或称两步法酚醛树脂），为浅色至暗褐色脆性固体，溶于乙醇、丙酮等溶剂中，长期 姓名：*** 班级：*** 学号：***
酚醛树脂 以酚类与醛类为原料，在催化剂作用下，缩聚而得到的树脂，统称为酚醛树脂。酚醛树脂是应用于工业上最早的一种合成树脂。 由于它原材料来源丰富，合成工艺简单，成本较低，而且具有良好的化学性能、物理性能、力学性能和电气绝缘性能，具有广泛的用途。它可以根据不同的使用要求，合成各种使用性能的酚醛树脂，例如，可制成耐热纤维、黏合剂、泡沫塑料等。 酚醛纤维 酚醛纤维具有优异的阻燃、抗烧蚀、高热稳定性和吸声等特性，得到了广泛应用。酚醛纤维是过量的苯酚与甲醛反应生成直线性酚醛树脂，酚醛树脂经熔融纺丝，在酸和醛的混合液中固化形成不溶不熔纤维。纺出纤维的固化反应，就是此聚合物纤维原丝在酸催化作用下进一步同甲醛发生的加成缩合反应，生成亚甲基桥键-CH2-和亚甲基醚键-CH2OCH2-化合物。 (l)酚醛纤维的制备在草酸催化作用下，使过量苯酚与甲酸反应，合成直线形热塑性酚醛树脂；进一步分馏，制备出软化点130℃、数均分子量2000和游 离酚含量小于0.3%的高纯可纺性热塑性酚醛树脂；再经熔融纺丝，纺制成平均 直径1Oum的纤维；将初生纤维固定在石墨夹板上，浸入盛有甲醛和盐酸水溶液的固化液的反应器内，按一定的升温速率升温至95℃，进行固化反应，得到酚 醛纤维。甲醛浓度、盐酸浓度、升温速率等因素对固化反应产生影响，最终影响酚醛纤维的性能。 (2)影响酚醛纤维性能的因素初生纤维的熔并温度随着甲醛浓度的增大而依次降低。其原因在于甲醛与酚醛树脂具有良好的相容性，甲醛的浓度越高，对酚醛树脂的渗透性越强；甲醛对酚醛树脂有显著的溶胀作用，并使其在甲醛浓溶液中的熔点降低。为提高+CH2OH在纤维内部的扩散速度，在+CH20H马初生纤维的液固反应体系中，选用高浓度的+CH30(18.5%)，即HCHO (37%)与HCl(37%)各50%相混合。将初生纤维置于18.5%的盐酸溶液中，按10℃／h的速率升温至95℃，并在此温度下恒温2h。初生纤维在反应结束后变成棕红色纤维，将此反应生成 物用热台显微镜和IR进行分析，结果表明，初生纤维经盐酸处理后亚甲基-CH2-和酚羟基-OH 吸收峰相对强度减少，出现了新的吸收峰芳香醚键C-O-C和芳香酮键C-C=O。这可能是初生纤维在强酸作用下酚羟基之间、酚羟基与亚甲基之间发生了脱水缩合反应，导致了芳环中取代基数目增多，交联程度提高，酚醛纤维熔点的提高，热台显微镜分析结果显示，经过HCl处理的酚醛纤维依然为可熔融物，这说明在盐酸作用下只能发生部分交联，发生高度交联化必须存在交联基因的供应体。 纤维内部芳环之间的交联基团越多，宏观上反应在力学性能上拉伸强度越高。在较低的酸浓度下，酚醛纤维拉伸强度随酸浓度的提高而增大，在酸浓度为12%
高分子化学 ——酚醛树脂的改性研究 姓名：李良伟 学号：2110912385 学院：化学化工学院 指导老师：刘晓国
摘要：酚醛树脂是人类最早实现工业化的一类合成树脂，迄今已有近百年的历史。它是由酚类化合物和醛类化合物经缩聚合成的，由于其原料价廉易得，制品具有较高的力学强度，电绝缘性能好，耐热性能良好，难燃等特点，在汽车、电气、电子、钢铁和住宅等相关产业中得到非常广泛的应用。但是，酚醛树脂也存在着缺点，即酚羟基和亚甲基容易氧化，耐热性、耐氧化性受到影响，固化后的酚醛树脂因芳核间仅由亚甲基相连，这种结构造成刚性基团(苯环)密度过大、空间位阻大、链节旋转自由度小，致使纯的酚醛树脂的耐冲击性能较差，即韧性差而显脆性。因此提高其韧性及耐热性一直以来是酚醛树脂改性研究的核心内容和突破口，现将近年来国内外酚醛树脂在增韧和耐热改性方面的主要研究及酚醛树脂合成工艺改性进行了综述。 关键词：酚醛树脂;改性；增韧；耐热 酚醛树脂是人类最早合成的一类热固性树脂，早在1872年，化学家在实验室制得了苯酚甲醛树脂，后来，比利时的L.H.Backdand在美国进行了系统的研究后，1909年就在美国实现了工业化生产。酚醛塑料工业的迅速发展，由于其原料多、价格低，良好的机械强度和耐热性能，尤其具有突出的瞬时耐高温烧蚀性能，而且树脂本身又有广泛改性的余地，制造简单，用途广泛，从生产日用的普通电器粉以发展到生产绝缘、高频、抗震、耐酸、耐湿热等十几种酚醛塑料粉，并己广泛应用在电器、仪表、航空以及国防(空间飞行器、火箭、导弹等)等国门经济的各部门。至今，酚醛树脂仍是热固性树脂中的主要产品。1醛树脂简介 酚醛树脂是高分子化合物，所以酚醛树脂具有高分子化合物的基本特点[1]分子量(相对分子量)大，并且呈现多分散性;(2)分子结构有多样性，在不同条件下可分别制成线型、支链型和网状结构;(3)酚醛树脂处于线型和支链型结构状态，具有可溶可熔可流动的加工性，当转变为体型(三向网状)结构状态，就固化定型且失去可溶可熔和加可工性;(4)酚醛树脂如同所有高分子化合物一样不能被加热蒸发，过高的温度只能使其裂解，甚至碳化。综上可知，即使是同一种类型的酚醛树脂产品，其性能也可能是多变的。 1.1 酚醛树脂的性能 酚醛树脂特有的化学结构和大分子交联网状结构赋予了它许多 优良性能。（1）卓越的粘结性酚醛树脂卓越的粘附性首选源于其大分
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910112513.4 (22)申请日 2019.02.13 (71)申请人 浙江杭摩合成材料股份有限公司 地址 313300 浙江省湖州市安吉天子湖现 代工业园 (72)发明人 王海龙 刘明钊 吴忆彤 姜松建 孟付良 周大鹏 沈晓音 (74)专利代理机构 杭州天勤知识产权代理有限 公司 33224 代理人 沈自军 (51)Int.Cl. D21F 11/00(2006.01) D21H 13/40(2006.01) D21H 17/63(2006.01) D21H 17/67(2006.01) D21H 21/14(2006.01) (54)发明名称 复合乳化剂、酚醛树脂水乳液及纸基摩擦材 料的生产工艺 (57)摘要 本发明公开一种复合乳化剂、酚醛树脂水乳 液及纸基摩擦材料的生产工艺，所述复合乳化剂 以水为溶剂，含有酪蛋白酸盐、 尿素和吐温。本发明复合乳化剂可以将酚醛树脂分散在水中，乳液 长时间静置不会分层，可以很好地与纸基摩擦材 料的其它原料混合，因整个工艺过程没有使用有 机溶剂，减少了环境污染，另外缩短了工艺流程， 降低了生产成本。权利要求书1页 说明书4页 附图1页CN 110004760 A 2019.07.12 C N 110004760 A
权 利 要 求 书1/1页CN 110004760 A 1.一种用于分散酚醛树脂的复合乳化剂，其特征在于，以水为溶剂，含有酪蛋白酸盐、尿素和吐温。 2.如权利要求1所述的复合乳化剂，其特征在于，以重量份计，所述复合乳化剂包括：5-10重量份的酪蛋白酸盐、5-10重量份的尿素、5-10重量份的吐温。 3.一种酚醛树脂水乳液，其特征在于，由酚醛树脂、如权利要求1所述的复合乳化剂以及水混合均匀后，乳化制成。 4.如权利要求3所述的酚醛树脂水乳液，其特征在于，所述酚醛树脂的质量百分数为40％-60％。 5.如权利要求3所述的酚醛树脂水乳液，其特征在于，以重量份计，包括50-60重量份酚醛树脂、10-15重量份复合乳化剂、30-40重量份水，100重量份复合乳化剂中含有70-80重量份的水。 6.如权利要求3所述的酚醛树脂水乳液，其特征在于，所述酚醛树脂经三聚氰胺和烷基酚改性。 7.如权利要求3所述的酚醛树脂水乳液，其特征在于，所述酚醛树脂由摩尔比为1.4-1.6的甲醛与苯酚合成。 8.一种纸基摩擦材料的生产工艺，其特征在于，包括以下步骤： (1)将除酚醛树脂外的其它原料加入水中，破碎制得浆液； (2)将所述浆液与如权利要求3-7任一所述的酚醛树脂水乳液混合，制得纸浆； (3)抄纸获得原纸，烘干，冲压成型； (4)在芯板表面涂覆粘结剂，晾干后与原纸复合，热压、固化，制得纸基摩擦材料。 9.如权利要求8所述的生产工艺，其特征在于，所述其它原料包括纤维材料、填料和摩擦性能调节剂。 10.如权利要求8所述的生产工艺，其特征在于，以重量份计，所述纸基摩擦材料的原料包括20-40份纤维材料、15-30份填料、5-10摩擦性能调节剂和5-10份酚醛树脂乳液，所述酚醛树脂乳液的质量百分数为40％-60％。 2
酚醛树脂(9003-35-4) 目录 化学品简介 危险性概述 急救措施 消防措施泄漏应急处理 操作处置与储存 个体防护/接触控制 理化特性 稳定性和反应活性 废弃处置 运输信息 化学品简介回目录 【中文名称】 酚醛树脂【英文名称】 phenolic resin 【中文同义词】 苯酚树酯 酚醛树脂 苯酚与甲醛的聚合物 酚醛树脂(热塑性) 水溶性酚醛树脂 直链酚醛树脂 ) 型(203酚醛树脂． 松香改性酚醛树脂(2210型) 酚醛模塑料(PF2C3-431J) 酚醛模塑料(PF2C3-631)
酚醛模塑粉(PF2A1-131F) 快速模塑粉 酚醛模塑料(PF2S1-4602) 酚醛树脂(217型) 电木粉R131 胶木粉R131 普通酚醛压塑粉(日用类,R131型) 酚醛树脂(214型) 酚醛模塑料(PF2A2-161J) PET改性酚醛树脂 酚醛树脂(665型) 电木粉D141 【英文同义词】 NOVOLAC COPOLYMER RESIN PHENOL-FORMALDEHYDE RESIN Phenolic resin RESOLE RESOLE COPOLYMER RESIN phenol,polymerwithformaldehyde Phenol-formaldehydepolymer Phenol-formaldehydepolymer phenol-formaldehyderesins Phenolicresin,thermoplastic resole(phenol-formaldehyderesin) 【CAS No.】 9003-35-4 危险性概述回目录 【健康危害】 接触加工或使用本品过程中所形成的粉尘，可引起头痛、嗜睡、周身无力、呼吸道粘膜刺激症状、喘息性支气管炎和皮肤病，还可发生肾脏损害。空气环境分析发现苯酚、甲醛和氨。在缩聚过程中，可发生甲醛、酚、一氧化碳中毒。 【燃爆危险】 本品易燃，具刺激性。 急救措施回目录 【皮肤接触】
酚醛树脂是由酚类化合物(如苯酚、甲酚、二甲酚、间苯二酚、叔丁酚、双酚A等)与醛类化合物(如甲醛、乙醛、多聚甲醛、糠醛等)在碱性或酸性催化剂作用下，经加成缩聚反应制得的树脂统称为酚醛树脂。酚与醛的反应是比较复杂的，由于苯酚与甲醛的摩尔比，所用催化剂的不同，加成与缩聚反应的速度和生成物也有差异。 一、碱性催化剂的反应 很多无机碱和有机碱都可用作碱性催化剂，常用的有氢氧化钠、氢氧化钡、氢氧化铵、氢氧化钙、乙胺等。1mol(有时高达2.5mol)甲醛在碱性催化剂条件下，加成反应占优势，而缩合反应进行较慢，生成的初期树脂为甲阶酚醛树脂，主要反应历程如下： 1、加成反应(羟甲基化) 苯酚与甲醛首先进行加成反应，生成1~3羟甲基苯酚 2、缩合反应(亚甲基化) 羟甲基酚进一步缩合形成初期树脂或称热固性酚醛树(resols)、甲阶树脂(A-stage resins)、一步树脂。 (1)、苯酚与羟甲基酚进行反应生成二(羟苯基甲烷) (2)、羟甲基酚之间进行反应 (3)、苯酚或羟甲基与二聚体或多聚体进行反应，多聚体之间进行反应。 二、酸性催化剂的反应 酸性催化剂是较强的酸，包括无机酸和有机酸，常用的有盐酸、硫酸、草酸、苯磺酸、石油磺酸、氯代醋酸等。在酸性催化反应中，一般采均用苯酚与甲醛的摩尔比大于1：0.9，生成的羟甲基与酚核的缩合速度远远超过甲醛与苯酚的加成速度，得到的树脂呈线型结构，是可熔的。因此称为热塑性酚醛树脂(novolak)或线型酚醛树脂。反应历程如下： 酸性催化下甲醛被活化亚甲基化反应速度大于羟甲基化反应速度生成线型热塑性酚醛树脂。 (1)、甲醛与水结合可形成亚甲基二醇(HOCH2OH)，在酸性介质中，亚甲基二醇生成羟甲基正离子；(+CH2OH)羟甲基正离子在苯酚的邻位和对位上进行亲电取代反应，生成邻羟甲基苯酚和对羟甲基苯酚
酚醛树脂胶黏剂综述 08高分子一班08206020118 李兆峰 摘要：综述了酚醛树脂的性状、发展历史，合成原理及工艺，和其作胶黏剂的主要性能，一些改性研究情况及在各领域的应用和发展趋势。 关键字：酚醛树脂胶黏剂改性应用发展趋势 一、概述 酚醛树脂，phenolic resin,简称PF。酚醛树脂是酚类与醛类在催化剂作用下形成树脂的统称，酚类主要是苯酚、甲酚、二甲酚、间苯二酚等，醛类主要是甲醛、乙二醛、糠醛等。 1872年德国化学家拜尔首先合成了酚醛树脂，1907年比利时裔美国人贝克兰提出酚醛树脂加热固化法，使酚醛树脂实现工业化生产，1910年德国柏林建成世界第一家合成酚醛树脂的工厂，开创了人类合成高分子化合物的纪元。由于采用酚、醛的种类、催化剂类别、酚与醛的摩尔比的不同可生产出多种多样的酚醛树脂，它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂、水溶性酚醛树脂。 直线型酚醛树脂结构图 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，比重1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。液体酚醛树脂为黄色、深棕色液体。 二、合成 由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因酚与醛的摩尔比、选用催化剂的不同，可分为热固性和热塑性两类：醛与酚的摩尔比大于一，用碱类物质作催化剂，生成热固性酚醛树脂，醛与酚的摩尔比小于一，用酸类物质作催化剂，生成热塑性酚醛树脂。 酚醛树脂的合成和固化过程，完全遵循体型缩聚反应的规律。控制不同的合成条件(如酚和醛的比例，所用催化剂的类型等)，可以得到两类不同的酚醛树脂：一类称为热固性酚醛树脂，它是一种含有可进一步反应的羟甲基活性基团的树脂，如果合成过程不加控制，则会使体型缩聚反应一直进行至形成不熔、不溶的具有三向网络结构的固化树脂，因此这类树脂又称为一阶树脂；另一类称为热塑性酚醛树脂，它是线型树脂，在合成过程中不会形成三向网络结构，在进一步的固化过程中必须加入固化剂，这类树脂又称为二阶树脂。这两类树脂的合成和 固化原理并不相同，树脂的分子结构也不同[1]。 生产酚醛树脂的最主要工艺是间歇釜式常压合成法，反应开始是溶液均相体系，当缩聚体树脂分子量达一定程度后，反应体系转为非均相，这时分子量增长 反应主要在树脂相中进行[2]。
酚醛树脂(9003-35-4) 化学品简介 危险性概述 急救措施 消防措施 泄漏应急处理 操作处置与储存 接触控制/个体防护 理化特性 稳定性和反应活性 废弃处置 运输信息 化学品简介回目录【中文名称】 酚醛树脂 【英文名称】 phenolic resin 【中文同义词】 苯酚树酯 酚醛树脂 苯酚与甲醛的聚合物 酚醛树脂(热塑性) 水溶性酚醛树脂 直链酚醛树脂 酚醛树脂(203型) 松香改性酚醛树脂(2210型) 酚醛模塑料(PF2C3-431J)
酚醛模塑料(PF2C3-631) 酚醛模塑粉(PF2A1-131F) 快速模塑粉 酚醛模塑料(PF2S1-4602) 酚醛树脂(217型) 电木粉R131 胶木粉R131 普通酚醛压塑粉(日用类,R131型) 酚醛树脂(214型) 酚醛模塑料(PF2A2-161J) PET改性酚醛树脂 酚醛树脂(665型) 电木粉D141 【英文同义词】 NOVOLAC COPOLYMER RESIN PHENOL-FORMALDEHYDE RESIN Phenolic resin RESOLE RESOLE COPOLYMER RESIN phenol,polymerwithformaldehyde Phenol-formaldehydepolymer Phenol-formaldehydepolymer phenol-formaldehyderesins Phenolicresin,thermoplastic resole(phenol-formaldehyderesin) 【CAS No.】 9003-35-4 危险性概述回目录【健康危害】 接触加工或使用本品过程中所形成的粉尘，可引起头痛、嗜睡、周身无力、呼吸道粘膜刺激症状、喘息性支气管炎和皮肤病，还可发生肾脏损害。空气环境分析发现苯酚、甲醛和氨。在缩聚过程中，可发生甲醛、酚、一氧化碳中毒。
热固性聚合物是从低粘度液体开始，通过催化剂或外加能量（热或射线）固化为固体。最早的热固性基体是酚醛，紧随其后的是环氧，接着是不饱和聚酯、脲醛，再接着是硅树脂，以及更新的基体。从实用的角度看，最重要的仍然是前三种：酚醛、环氧和不饱和聚酯 二、简介 酚醛树脂也叫电木，又称电木粉，英文名称phenolic resin,简称PF，比重1.25～1.30是热固性塑料家族中最古老的成员，可以追溯到1870年。合成酚醛树脂的两种单体是苯酚和甲醛，通过聚合形成, 酚醛树脂原为无色或黄褐色透明物，因含有游离分子而呈微红色，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。酚与醛的摩尔比大于一，用酸类物质作催化剂，生成热塑性酚醛树脂。酚与醛的摩尔比小于一，用碱类物质作催化剂，生成热固性酚醛树脂。主要包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。 三、酚醛树脂固化原理 酚醛树脂只有在形成交联网状(或称体型)结构之后才具有优良的使用性能，包括力学性能、电绝缘性能、化学稳定性、热稳定性等。 酚醛树脂的固化就是使其转变为网状结构的过程，表现出凝胶化和完全固化的两个阶段，这一转变不仅是物理过程，更要强调的是，这是一个化学过程。表现出以下一些特点： (1)树脂在固化前的结构因素(组成、分子量大小、反应官能度等)影响显著； (2)固化反应受催化剂、固化剂、树脂pH值等的影响显著；(3)固化过程有热效应；(4)固化速率受温度、压力的影响
酚醛树脂的改性研究与进展
摘要 摘要 酚醛树脂是首个应用于工业化生产的塑料，它具有较高的机械强度、良好的绝缘性、高残碳率、低烟低毒、耐热、耐腐蚀、抗化学性等特性。 本文主要综述世界各地的学者专家关于酚醛树脂进行改性的近几年的研究成果，通过对酚醛树脂改性来提高其耐热性和增强韧性，使其制品更加满足日益增长的市场需求。如通过利用橡胶、聚砜、梓油和合成树脂等改性酚醛树脂增强韧性；通过硼、有机硅、无机钠米粒子和纤维、聚酰亚胺树脂等改性酚醛树脂提高酚醛树脂的耐热性。 关键词：酚醛树脂；耐热性；韧性；改性 I
Abstract Abstract Phenolic resin is plastic first into a variety of industrial production, it has high mechanical strength, good insulation, high carbon residue rate, low smoke, low toxicity, heat resistance, corrosion resistance, chemical resistance and other characteristics. This paper mainly summarizes the domestic and foreign experts and scholars of phenolic resin were modified in recent years of research results, through the modified phenolic resin to improve its heat resistance and toughness enhancement, to make the products more to meet the growing market demand. For example through the use of rubber, polysulfone, stillingia oil, synthetic resin, and so strengthen toughness of modified phenolic resin; by boron, silicon, inorganic nano particles and fibers, polyimide resin modified phenol formaldehyde resin to improve the heat resistance of phenolic resin. Keywords: Phenolic resin ，Heat resistance ，Modification ，Toughening II
山东海冠化工科技有限公司简介 一．公司简介 山东海冠化工科技有限公司成立于2011年，注册资本1000万元，是一家管理先进、技术一流的高新技术企业，是民营科技系统中唯一从事酚醛树脂材料产品研发、生产、销售和技术服务的专业化公司。山东海冠化工科技有限公司是山东省酚醛树脂泡沫塑料工程技术研究中心、中国绝热隔音材料协会酚醛泡沫专业委员会的挂牌单位。产品主要有外墙保温用树脂、外墙保温板树脂、酚醛泡沫树脂、矿用加固材料、矿用填充材料等。年产酚醛树脂1万吨，矿用加固材料4000吨。 公司位于山东省滕州市木石化工园区圣贤路南侧、通达路西侧，占地10万平方米。滕州市是古代思想家、科学之圣墨子的故里，自古就有“九州通衢”之称，是鲁南地区著名的商品集散地，京杭大运河、104国道、京福高速公路、京沪铁路贯穿南北，徐州、济宁、临沂、济南机场四面分布，具有水运、公路、铁路、航空四大交通优势。 山东海冠化工科技有限公司以“科学技术是第一生产力”为方针，坚持科技兴国的发展战略，自成立以来一直与中科院化学所、北京化工大学、华东理工大学、中国船舶重工集团第七二五研究所的研究人员密切合作。目前公司职工有200名、其中高级工程师2名、博士3名、硕士4名、本科40名同时特聘科研院所的研究员5名，共同开发高性能酚醛树脂材料。 山东海冠化工科技有限公司真诚与社会各界广泛合作，携手走向美好明天，为国民经济作出新的、更大的贡献。 二．产品简介 外墙保温板专用酚醛树脂
建筑外墙保温酚醛板技术参数
环保型热固性树脂: 酚醛泡沫保温管 酚醛泡沫保温管是以切割成型活模发成型的新型管道保温材料，产品具有超强的保温效果，施工方便，外观整齐。以广泛用于建筑冷热水管、建筑消防管道、建筑给排水管道、分户供暖热力管道、石油输送管道、液化天然气管道保温系统中。 酚醛泡沫保温管主要技术指标
1.1酚醛树脂简介 1.1.1酚醛树脂 酚类化合物与醛类化合物缩聚而得的树脂为酚醛树脂。其中以苯酚和甲醛缩聚而得的酚醛树脂最为重要。 酚醛树脂综合性能优良，是一种人工合成的最古老树脂，拥有近百年的使用历史。早在1872年德国化学家拜耳（A,Baeyer）首先发现了酚和醛在酸的存在下反应可以得到结晶的产物，但当时没有对其开展研究。接着化学家克莱堡（W,Kleeberg,1891）和史密斯(A,Smith,1899)对这个反应进行了研究。进入20世纪，1902年布卢默（B.Blumer）合成了第一个商业化酚醛树脂，命名为Laccain 。然而直到1905～1907，被称为酚醛树脂创始人的美国化学家巴克兰（L.H.Baekeland）才对酚醛树脂进行了系统而广泛的研究，并于1907年申请了关于酚醛树脂“加压、加热”固化的专利，而且于1910年10月10日成立了Bakelite公司。巴克兰的功绩不仅首次合成了交联的聚合物，而且发现了树脂的模压过程，实现了酚醛树脂的实用化，这对酚醛树脂的生产和应用起了很重大的作用。因此此年（1910年）定为酚醛树脂元年（或者合成高分子元年），巴克兰被成为酚醛树脂之父。 由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能、耐热性、耐寒性、电绝缘性、尺寸稳定性、成型加工性、阻燃性及低烟雾性，因此其成为工业部门不可缺少的材料，具有广泛的用途。 1.1.2酚醛树脂的合成、固化及其改进 酚醛树脂是由酚类和醛类在酸性或碱性催化剂作用下合成的缩合物。主要的原料是苯酚和甲醛，此外，酚类还有甲酚、二甲酚、多元酚、乙基苯酚、苯基苯酚、丁基苯酚、戊基苯酚、双酚A、间苯二酚等；醛类还有乙醛、多聚甲醛、糠醛等。 影响酚醛树脂合成和决定树脂性能的因素有：原料化学结构和单体官能度、酚醛摩尔比、催化剂的性质和反应介质的PH值。 各种酚和醛按其化学结构不同，其所固有的官能度和反应能力也不同。属于线性（热塑性）的酚醛树脂是由三官能度及双官能度的酚和醛作用生成的，如：苯酚，邻、对甲酚，1，2，3－二甲酚，1，2，5-二甲酚和1，3，4－二甲酚。
论文题目：木材加工剩余物的处理与应用研究 学院：材料工程学院 专业年级：木材科学与工程_2007级 学号： 071057011 姓名：叶培沐 指导教师、职称：陆继圣教授 2010年 11 月 29 日
目录 摘要 (1) 引言 (1) 1、尿素改性酚醛树脂 (2) 2、植物油改性酚醛树脂 (3) 2.1亚麻油改性酚醛树脂 (3) 2.2梓油改性酚醛树脂 (3) 3、植物蛋白改性酚醛树脂 (3) 4、植物多酚改性酚醛树脂 (4) 4.1木质素改性酚醛树脂胶黏剂 (4) 4.2 植物液化物改性酚醛树脂胶黏剂 (5) 5、粉状的单宁改性酚醛胶粘剂( T P F ) (6) 6、甲基葡萄糖贰母液改性酚醛树脂胶( M击一P F ) (6) 7、结论 (6) 8、参考文献 (7)
摘要：酚醛树脂胶粘剂是一种用途非常广泛的胶粘剂由于它具有较好的胶合强度和耐候性能在木材加工行业广泛用作室外用人造板的胶合材料。近几年来由于结构人造板的用途日益扩大, 酚醛树脂胶粘剂的用量也不断增加。但是由于酚醛树脂使用了大量的苯酚作原料, 因而成本较高、游离酚含量较大, 这不仅提高了人造板的制造费用, 同时严重影响人造板的生产和使用环境，本文研究了几种具有代表性的改性酚醛树脂在不同的处理条件下的胶合性能，从而为不同使用要求的人造板选择合适的低成本酚醛树脂提供依据。 关键词：酚醛树脂成本进展 1 引言： 酚醛树脂(PF树脂)首先由德国化学家A．Baeyer在1872年发现的，美国科学家L H．Baekeland于1907年对其进行了系统的研究，并在1910年成立了Bake—lite公司，首次实现了工业化生产¨。酚醛树脂以其胶接强度高、耐水、耐热、耐磨、耐化学药品腐蚀等优点而被用于诸多产业领域，现在仍是重要的高分子材料。在木材加工领域中酚醛树脂也是使用广泛的主要胶种之一，其用量仅次于脲醛树脂，特别是在生产耐水、耐候木制品方面具有脲醛树脂胶黏剂无可比拟的优势另外，随着人们对木制品等甲醛释放给健康造成危害的认识的提高，以及强制性国家标准GB18580-2001《室内建筑装饰装修材料一人造板及 其制品中甲醛释放限量》的颁布与实施，酚醛树脂胶黏剂及其胶接制品由于具有较小的甲醛释放，而必然会得到更进一步的发展，将成为最有希望最终取代脲醛树脂胶黏剂的有力候选之一。然而，酚醛树脂胶黏剂也存在着颜色较深、固化后的胶层硬脆、易龟裂、固化温度高固化速度慢等缺点，特别是酚醛树脂的成本比脲醛树脂高，这就在很大程度上限制了酚醛树脂胶黏剂更广泛的应用。在保证酚醛树脂优良物理、化学性能的前提下，降低酚醛树脂胶黏剂生产成本已成为当今研究的热点，因此，国内外许多科研工作者进行了广泛深入的研究并取得了一些显著的成果。从目前的研究情况看, 大体可分为下列几类: 单宁类改性酚醛树脂胶粘剂 尿素一苯酚一甲醛共聚树脂胶粘剂 甲基葡萄糖贰改性酚醛树脂胶粘剂仁 三聚氰胺( 尿素) 一苯酚一甲醛共聚树脂胶粘 剂
树脂砂轮制造用高性能酚醛树脂的选择和应用 1 酚醛树脂介绍 酚醛树脂已经有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。 酚醛树脂是以酚类化合物、醛类化合物作原料，在催化剂作用下缩聚而成的高分子化合物，其中以苯酚和甲醛缩聚的酚醛树脂最为重要。 酚醛树脂大体分为热固型和热塑型两大类。热固性树脂是由苯酚在碱性条件下与过量的甲醛发生反应合成;热塑性树脂是苯酚在酸性条件下与少量的甲醛反应合成。影响酚醛树脂合成和决定树脂性能的因素有：原料化学结构和单体官能度，酚醛摩尔比，催化剂的性质和反应介质的PH值。 热固性树脂具有活性官能团，在加热和酸的作用下都会固化。这种自动反应确切解释了热固性树脂在储存过程中，粘度升高，凝胶速度加快的原因。由于自动反应是热固性树脂内在的本性，温度平均每升高10℃反应速度就会加倍。所以热固性树脂必须储存再低温条件下，才能尽量延长其保存期。热塑性树脂需要加入固化剂才能交联。对于热塑性树脂来说最常用的固化剂就是六次甲基四胺(俗称乌洛托品)，已经交联固化的树脂含部分氮，氮来源于乌洛托品。
酚醛树脂从A阶段向B阶段和C阶段转化后形成三维网状结构成为固化。线性树脂和甲阶分子量小的树脂都能溶熔，因此称此时的树脂为A阶段树脂。当树脂硬化后，就到凝胶阶段即B阶段。这个阶段树脂肿胀氮仍可以被溶剂溶解，这就到了C阶段。 随着工业的发展，对高性能材料提出了更高的要求，如较高的分解温度，较好的耐磨性能，足够的韧性和强度等。由于酚醛树脂在结构上存在弱点：酚羟基和亚基易氧化，因此耐热性受到影响。 普通酚醛树脂在200℃以下能够长期稳定使用，但超过200℃便明显发生变化。从300℃-360℃起进入热分解阶段，到600℃-900℃释放CO、C02、 H2O、苯酚等物质。而且普通酚醛树脂固化时释放水分子，脆性大，韧性差，限制了其在高性能材料方面的发展。因此，需要对酚醛树脂进行改进，提高其韧性和耐热性。 改进酚醛树脂的途径主要有： 1) 在酚醛树脂中加入外增韧物质，如天然橡胶、丁腈橡胶、丁苯橡胶及热塑性树脂等。 2) 在酚醛树脂中加入内增韧物质，如使酚羟基醚化，在酚核间引入长的亚甲基链及其他柔性基团等。 3) 用玻璃纤维、玻璃布及石棉等增强材料来改善脆性。 其他改进的方法还有：将酚醛树脂的酚羟基醚化，酯化、重金属螯合，或者增加固化剂加入量，严格成型条件或后固化条件，或者导入亚胺环或三嗪环等刚性结构。这些方法虽然提高了树脂的耐热性，但韧性却下降了。因此，目前很难同时既提高了树脂的韧性又改进其耐热性。
矿物纤维增强酚醛树脂基摩擦材料热压工艺 马云海１，２，佟金１，２，王宝刚１，２，孙喜龙１，２，蒋蔓３１．吉林大学工程仿生教育部重点实验室，长春 １３００２２； ２．吉林大学生物与农业工程学院，长春１３００２２； ３．吉林大学化学学院化学教学中心，吉林大学南岭校区，长春１３００２２ 摘要：为优化矿物纤维增强酚醛树脂基摩擦材料的热压工艺，该文采用均匀试验设计方法对干法共混热压成型工艺对摩擦材料性能（摩擦磨损性能、冲击强度、硬度等）的影响规律进行了研究。得出摩擦材料的热压成型工艺，即热压压力４０ ＭＰａ、热压时间１０ ｍｉｎ、热压温度２００℃。用ＳＡＳ软件对数据进行优化分析，得出了成型压力、保温时间和热压温度对摩擦材料的摩擦因数、冲击强度的回归关系，建立了摩擦因数、冲击强度与热压工艺参数的二次响应曲面回归模型。 利用ＭＡＴＬＡＢ软件，分析了热压压力和热压温度的交互作用。结果表明：当温度固定，摩擦因数随压力的升高而下降； 当压力固定，摩擦因数随温度的升高而上升。在热压压力５０ ＭＰａ、热压时间４０ ｍｉｎ时，冲击强度达到最大值。该研究可为研制高性能的摩擦材料制品提供技术参考。 试验；摩擦材料；热压；摩擦因数；磨损率；矿物纤维 １０．３９６９／ｊ．ｉｓｓｎ． １００２－６８１９．２０１２．０５．０１０ ＴＢ３３Ａ１００２－６８１９（２０１２）－０５－００５４－０６ ２０１１－０７－３０２０１１－１１－２３ 基金项目：国家自然科学基金（５１０７５１７７）、吉林省留学人员科技创新创业 项目，长春市科技支撑计划项目（１１ＫＺ４３），新世纪优秀人才支持计划，国 家产学研用合作创新项目课题（ＯＳＲ－０４－０６） 作者简介：马云海（１９７０－），男，教授。研究方向：仿生材料。长春 吉 林大学工程仿生教育部重点实验室，１３００２２。Ｅｍａｉｌ： ｍｙｈ＠ｊｌｕ．ｅｄｕ．ｃｎ 蒋蔓（１９５７－），女，高级工程师。研究方向：高分子复合 材料研究。长春 吉林大学化学学院化学教学中心，吉林大学南岭校区， １３００２２。 Ｅｍａｉｌ： ｊｉａｎｇｍａｎ＠ｊｌｕ．ｅｄｕ．ｃｎ 万方数据

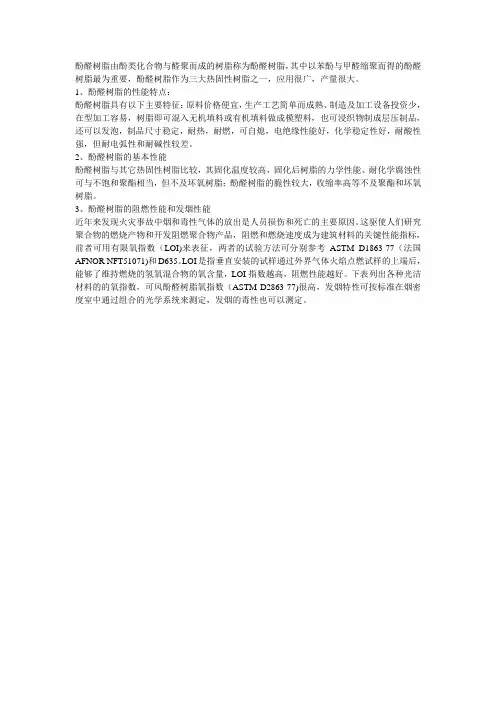

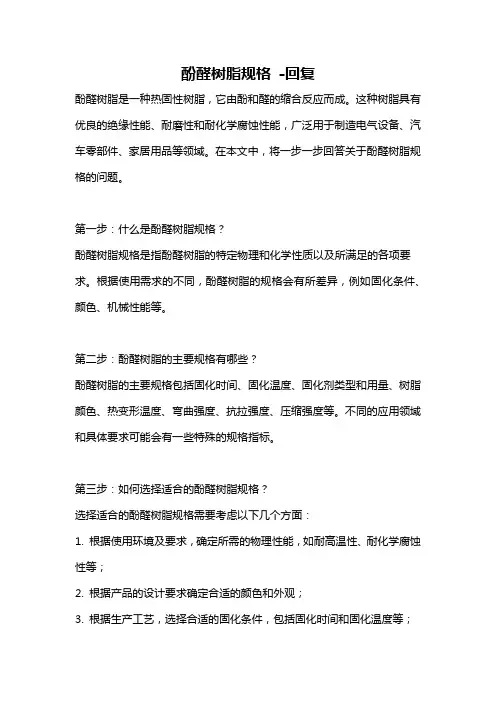

酚醛树脂 （一）简介: 名称：酚醛树脂phenolic resin,简称PF。化学式： 颜色：固体酚醛树脂为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色形状：有颗粒、粉末状。溶解性：不溶于水，溶于丙酮、酒精等有机溶剂中化学稳定性：耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。分类：因选用催化剂的不同，可分为热固性和热塑性两类 （二）酚醛树脂合成原理： 热固性酚醛树脂的生成原理和制备工艺 热固性酚醛树脂的生成原理
热固性酚醛树脂的生成条件：碱催化，醛过量。 聚合反应过程：加成反应 缩合反应 加成反应机理： 用无机碱或叔胺（没有活性氢）催化时 OH + OH O + H 2O O +H C O H O CH 2OH H 2O OH CH 2OH + OH O +H C O H O CH 2H O O CH 2OH 在碱性条件下，上述产物组分复杂，为各种羟甲基酚的混合物。 缩合反应机理： 当温度进一步升高时，各种羟甲基酚之间发生缩合反应，生成二酚核和多酚核的低聚物。 O HOCH 2 + OH HOCH 2 O H CH 2 OH HOCH 2 O CH 2CH 2OH OH OH OH HOCH 2 O CH 2 OH + H 2O O CH 2 OH + H 2O +CH 2O (1) (2)
随着反应温度升高，反应时间延长，最后将生成高度交联的体型结构。 工业上生产热固性酚醛树脂时，常用氨水做碱性催化剂，此时氨水有两个作用： ① 起催化作用 ② 参与树脂生成反应 OH + CH 2O + NH 3 OH CH 2NH 2 22O CH 2CH 2 NH + 65OH CH 2 NH CH 2 OH 22OH CH 2 N CH 2 O CH 2 65OH CH 2 N CH 2OH CH 2 (3) 反应特点： 1、碱性介质中，各种羟甲基酚都稳定，加成反应快，缩合反应慢。 2、放热较少，反应进行较缓和。 3、根据反应程度，一般将反应过程分为三个阶段，各阶段产物性质不同。 A 阶段：产物为液体或固体，含较多的羟甲基，极性较强，能全部或部分溶于水 中，有时称水溶性树脂或可溶性酚醛树脂。 B 阶段：由A 阶段树脂加热或长期存放继续反应而得，固体状，加热可软化，但 不能熔化，能拉成长丝，冷却变成脆性物质，易粉碎成粉末。在溶剂中不溶或部分溶解、溶胀。是应用过程中的中间产物。 由A 阶转为B 阶的速度称胶化速度。 C 阶段：树脂反应最后阶段，形成高度交联的体型结构树酯。产物不熔不溶， 能
酚醛树脂改性研究 高美玲 山东大学化学与化工学院 摘要酚醛树脂在工业中应用广泛，但是普通的酚醛树脂脆性大,耐热性和韧性均有不足，因此限制了酚醛树脂在某些了领域的应用。综述了近5年来酚醛树脂耐热性和增韧性的研究进展，简要归纳了各种方法的改性机理以及研究现状，最后对酚醛树脂改性方法的发展前景做出了展望。 关键词酚醛树脂改性耐热性增韧性 Research of Modified Phenolic Resin Gao Meiling Chemistry Department of ShanDong University Abstract Phenolic resin is widely used in industry.But the traditional phenolic resin is brittle, and imperfect in heat resistance and toughness,thus limiting the phenolic resin to be used in some areas. The modification methods for improvement of the heat resistance and toughness in the past five years are summarized.The mechanism and research status of various modified methods are summed up.Finally outlook about prospects of modified phenolic resin are made. Keywords modified phenolic resin heat resistance toughness 目录： 1……………………………引言 2……………………………酚醛树脂改性研究进展 2.1…………………………改善酚醛树脂的耐热性 2.2…………………………改善酚醛树脂的韧性 3……………………………结语 4……………………………参考文献
酚醛树脂的聚合原理、方法及其应用 摘要：酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚与甲醛缩聚而得。酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等。 关键词：酚醛树脂聚合原理聚合方法酚醛树脂的应用 正文： 酚醛树脂是世界上人工合成的第一类树脂材料，它具有良好的耐酸性能、力学性能、耐热性能，而且由于它原料易得，合成方便，目前仍被广泛应用。在高中教材里，酚醛树脂作为缩聚反应的典例，阐述了单体分子聚合成高分子的一种形式。与加聚反应不同，单体分子在发生缩聚反应时，生成的不仅仅是高分子化合物，还有小分子物质（如水）生成。也正是因为单体间缩去小分子物质，才成为有机物彼此连接成链状或体型的直接诱因。 缩聚反应是指单体间相互反应，生成高分子化合物同时生成小分子的聚合反应。酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚而成。反应机理是苯酚羟基邻位上的两个氢原子比较活泼，与甲醛醛基上的氧原子结合为水分子，其余部分连接起来成为高分子化合物——酚醛树脂。如果采用不同的催化剂，苯酚羟基对位上的氢原子也可以和甲醛进行缩聚，使分子链之间发生交联，生成体型酚醛树脂。体型酚醛树脂绝缘性很好，是用作电木的原料。另外，以玻璃纤维作骨架，以酚醛树脂为肌肉，组合固化制成复合材料即玻璃钢。 苯酚和甲醛的合成反应是一个较复杂的反应过程，目前公认的看法认为苯酚和甲醛之间反应合成酚醛树脂的反应是一种缩聚反应。其生产工艺的基本原理是由一种或几种单体化合物合成聚合物的反应。缩聚反应具有逐步的性质，中间形成物具有相当稳定的性能。苯酚和甲醛两种物质发生反应时根据缩聚反应条件的差异可以形成两大类树脂，即热固性酚醛树脂和热塑性酚醛树脂。其中需要注意的是酚醛的化学结构是影响酚醛树脂合成及性能的主要因素。在选择原料时其中对酚类物质的要求是：酚分子中必须具有2个以上的官能度。酚环上连有供电子基时反应速度会加快；连有吸电子基时，反应速度会变慢。在选用醛类物质时，没有多高的要求，工业上一般都是使用甲醛的。 实验聚合方法，在25×200mm的试管中加入4g化学纯苯酚和2.5mL化学纯甲醛溶液（密度约1.1g/cm3、浓度为36～38%），再加入1mL化学纯的浓盐酸，振荡均匀后塞上带有直玻璃管（长300mm）的橡皮塞。把上述试管固定在铁架台上，放在80～90℃的水浴中加热（如左图）。片刻后，试管中发生剧烈反应，反应后还要继续加热，直到生成粉红的固体树脂为止。取出固体树脂（用铁丝钩出），用水冲洗后得到热塑性树脂。在25×200mm的试管中加入2.5g化学纯苯酚和3mL化学纯甲醛溶液（浓度同前），再加入1mL化学纯浓氨水（浓度为25～28%），振荡均匀之后塞上带有直玻璃管（长300mm）的橡皮塞。把上述的试管固定在铁架台上，用沸水浴加热，直到混合物分成两层。当底层的树脂粘度增大时，取下试管用水冷却，等树脂固化后倒出，用水冲洗，得到黄色的热固性树脂。 液体酚醛树脂的生产工艺，生产液体酚醛树脂时甲醛的加入量要比正常的需要量略多一些，甲醛量多一些树脂的生产速度快，产量高，游离酚减少。通常取苯酚与甲醛的克分子比为：6 ：7；催化剂氨水加入量为苯酚加入量的4%，（氨水中氢氧化铵含量按25%计时）。当混合物料加热到85℃左右时，可停止加热，物料以缩聚反应放出的热量自行升温到98 ℃左右，并开始沸腾，当反应过于激烈时应通水冷却。 一般非水性一步型酚醛树脂胶粘剂由苯酚与甲醛以摩尔比1：(1～3)，在碱性催化剂存在下进行加成反应，生成含羟甲基苯酚的低聚物，常配成固含量50%～60%的乙醇溶液供使用。储藏中，胶粘剂的pH会下降，由12～13降至11～9.5，会造成储藏不稳定性，可加入二氧化
