测井解释原理 一： 储集层定义：具有连通孔隙，既能储存油气，又能使油气在一定压差下流动的岩层。 必须具备两个条件： （1）孔隙性（孔隙、洞穴、裂缝） 具有储存油气的孔隙、孔洞和裂缝等空间场所。 （2）渗透性（孔隙连通成渗滤通道） 孔隙、孔洞和裂缝之间必须相互连通，在一定压差下能够形成油气流动的通道。储集层是形成油气层的基本条件，因而储集层是应用测井资料进行地层评价和油气分析的基本对象。储集层的分类 ?按岩性：–碎屑岩储集层、碳酸盐岩储集层、特殊岩性储集层。 ?按孔隙空间结构：–孔隙型储集层、裂缝型储集层和洞穴型储集层、裂缝-孔洞型储集层。碎屑岩储集层 ?1、定义：–由砾岩、砂岩、粉砂岩和砂砾岩组成的储集层。 ?2、组成：–矿物碎屑（石英、长石、云母） –岩石碎屑（由母岩类型决定） –胶结物（泥质、钙质、硅质） ?3、特点：–孔隙空间主要是粒间孔隙，孔隙分布均匀，岩性和物性在横向上比较稳定。?4、有关的几个概念 –砂岩：骨架由硅石组成的岩石都称为砂岩。骨架成份主要为SiO 2 –泥岩(Shale)：由粘土(Clay)和粉砂组成的岩石。 –砂泥岩剖面：由砂岩和泥岩构成的剖面。 碳酸盐岩储集层 ?1、定义：–由碳酸盐岩石构成的储集层。 ?2、组成：–石灰岩(CaCO 3）、白云岩Ca Mg(CO 3)2）、泥灰岩 ?3、特点：–储集空间复杂 有原生孔隙：分布均匀（如晶间、粒间、鲕状孔隙等） 次生孔隙：形态不规则，分布不均匀（裂缝、溶洞等） –物性变化大：横向纵向都变化大 ?4 、分类 按孔隙结构： ?孔隙型：与碎屑岩储集层类似。 ?裂缝型：孔隙空间以裂缝为主。裂缝数量、形态及分布不均匀，孔隙度、渗透率变化大。?孔洞型：孔隙空间以溶蚀孔洞为主。孔隙度可能较大、但渗透率很小。 ?洞穴型：孔隙空间主要是由于溶蚀作用产生的洞穴。 ?裂缝－孔洞型：裂缝、孔洞同时存在。 碳酸盐岩储集空间的基本类型 砂泥岩储集层的孔隙空间是以沉积时就存在或产生的原生孔隙为主； 碳酸盐岩储集层则以沉积后在成岩后生及表生阶段的改造过程中形成的次生孔隙为主。 碳酸盐岩储集层孔隙空间的基本形态有三种：孔隙及吼道、裂缝和洞穴。 碳酸盐岩储集层孔隙结构类型有：孔隙型、裂缝型、裂缝- 孔隙型、及裂缝- 洞穴型
测井解释计算常用公式目录 1. 地层泥质含量（Vsh）计算公式 (1) 2 . 地层孔隙度（φ）计算公式 (4) 3. 地层含水饱和度（Sw）计算 (7) 4. 钻井液电阻率的计算公式 (12) 5. 地层水电阻率计算方法 (13) 6．确定a、b、m、n参数 (21) 7．确定烃参数 (25) 8. 声波测井孔隙度压实校正系数Cp的确定方法 (26) 9. 束缚水饱和度（Swb）计算 (26) 10. 粒度中值（Md）的计算方法 (29) 11. 渗透率的计算方法 (29) 12. 相对渗透率计算方法 (35) 13. 产水率（Fw） (36) 14. 驱油效率（DOF） (37) 15. 计算每米产油指数（PI） (37) 16. 中子寿命测井的计算公式 (37) 17. 碳氧比（C/O）测井计算公式 (39) 18. 油层物理计算公式 (46) 19. 地层水的苏林分类法 (49) 20．毛管压力曲线的换算 (50) 21. 地层压力 (51) 附录：石油行业单位换算 (53)
测井解释计算常用公式 1. 地层泥质含量（Vsh ）计算公式 1.1 利用自然伽马（GR ）测井资料 1.1.1 常用公式 m in m ax m in GR GR GR GR SH --= (1) 式中，SH －自然伽马相对值； GR －目的层自然伽马测井值； GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。 121 2--=?GCUR SH GCUR sh V (2) 式中，Vsh －泥质含量，小数； GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。 1.1.2 自然伽马进行地层密度和泥质密度校正的公式 o sh o b sh B GR B GR V -?-?=max ρρ (3) 式中，ρb 、ρsh －分别为储层密度值、泥质密度值； Bo －纯地层自然伽马本底数； GR －目的层自然伽马测井值； GRmax －纯泥岩的自然伽马值。 1.1.3 对自然伽马考虑了泥质的粉砂成分的统计方法 C SI SI B A GR V b sh +-?-?=1ρ (4) 式中，SI －泥质的粉砂指数； SI ＝（ΦNclay －ΦNsh ）/ΦNclay …………………...……….(5) （ΦNclay 、ΦNsh 分别为ΦN －ΦD 交会图上粘土点、泥岩点的中子孔隙度） A 、B 、C －经验系数。
第7卷第3期2010年6月 CHIN ESE J OURNAL OF EN GIN EERIN G GEOP H YSICS Vol 17,No 13 J une ,2010 文章编号:1672—7940(2010)03—0296—04doi :10.3969/j.issn.1672-7940.2010.03.006 储层预测中有关测井参数的分析及应用 曾 婷,桂志先,何加成,易寒婷,章雪松 (油气资源与勘探技术教育部重点实验室,长江大学地球物理与石油资源学院,湖北荆州434023) 作者简介:曾 婷(1985-),女,湖北天门人,硕士研究生,地球探测与信息技术专业,主要从事地震资料解释工作。E -mail : zt851129@https://www.doczj.com/doc/a112861341.html, 摘 要:根据研究区56口井,笔者对岩心、自然伽马、自然电位、声波时差、密度、中子等钻井、测井资料进行 多种统计和交会分析,研究速度、密度、波阻抗、孔隙度与深度、岩性,波阻抗与孔隙度等的关系,分析储层物性特征,并作相关交会图,建立规律关系式。经比较得出利用波阻抗进行下一步的反演工作会比较合理。根据砂岩孔隙度与波阻抗之间的函数关系,可以利用砂岩波阻抗估算砂岩孔隙度。为下一步储层预测研究提供良好的基础资料。 关键词:储层预测;岩性;波阻抗;孔隙度 中图分类号:P631文献标识码:A 收稿日期:2010-03-29 Analysis and Application of Logging Parameters in R eservoir Prediction Zeng Ting ,Gui Zhixian ,He Jiacheng ,Y i Hanting ,Zhang Xuesong (Key L aboratory of Ex ploration Technology f or Oil and Gas Resources (Yangtze Universit y ) Minist ry of Education ,J ingz hou H ubei 434023,China ) Abstract :This paper collect s various logging data of core ,nat ural gamma ,spo ntaneous po 2tential ,acoustic t ravel time ,density ,neut ron etc.and t ries to st udy t he relationship s of t he speed ,density ,wave impedance and porosity wit h t he dept h ,lit hology ,as well as t he relationship s between wave impedance and poro sity.Then it analyzes t he characteristics of t he reservoir forecast.Through comparison ,it is reasonable to go on wit h t he next inver 2sion task by using wave impedance.Based on t he relationship between sand porosity and wave impedance ,we can use t he sand wave impedance to estimate t he sand porosity.This st udy p rovides very good information for t he reservoir p redict research.K ey w ords :reservoir prediction ;lit hology ;wave impedance ;porosity 1 引 言 储层预测是综合地质、地震、测井、试井、分析化验等各种资料研究储集层的分布、岩性变化、厚 度变化、物性特征、所含流体、油气藏等等的一项 综合性研究课题[1]。其目标是发现有利储集体,提高勘探开发的整体效益。地层参数关系的分析是储层研究中一项非常关键的基础工作。在前人研究成果基础上,从本研究区特点出发,在储层预
复杂岩性油气藏的测井系列及解释评价 魏钢王忠东 （辽河石油勘探局测井公司，辽宁盘锦 124011） 摘要：近些年来，在各种碳酸盐岩、火成岩、变质岩等复杂岩性地层中均发现了较为可观的工业油、气藏，但要如何高效、准确的利用测井资料来寻找开发此类油气藏，如何有效地对这类油气藏进行解释评价，仍然是较为复杂的难题。本文针对辽河油田复杂油气藏类型多的特点，充分利用丰富的测井资料及测井新技术对几种复杂岩性油气藏的配套测井系列及测井解释评价提出几点认识。 关键词：复杂油气藏测井系列新技术储层评价 WEI GANG，WANG ZHONGDONG WELL-LOGGING SERIES AND INTERPRETATION TO COMPLICATED OIL AND GAS RESERVOIRS. （Well logging Co.，Liaohe Petroleum Exploration Bureau，Panjin，liaoning 124011 ，China） ABSTRACT: Recent years，considerable industrial oil and gas reservoirs were found in all kinds of carbonatite、igneous rock、metamorphic rock，but how to use well-logging material high efficiently and accurately continue to find these kinds of oil and gas reservoirs ，and how to evaluate these reservoirs is still very complicate difficult problem.According to the feature of various oil and gas reservoir in LiaoHe oil field，efficiently useing abundant well-logging material and advance well-logging technology ,this paper gives some cognitions about well-logging interpretation and well-logging series to several complicate oil and gas reservoirs. Subject Terms: complicate oil and gas reservoir low resistivity sand rock well-logging series advance technology reservoir evaluation 引言 辽河油田含油气储层的岩性多种多样，既有常见的沉积岩，也有岩浆岩和变质岩。具体岩性有砂泥岩、灰岩、白云岩、灰质白云岩、白云质灰岩、泥质白云岩、花岗岩、粗面岩、玄武岩、凝灰岩、辉绿岩、安山岩、英安岩、角砾岩以及石英岩等。其中碳酸盐岩、火成岩、及变质岩复杂岩性地层电阻率普遍较高，三孔隙度曲线接近骨架值，很难反映储层的特征，用常规测井曲线较难判断储层参数（φ,k,Sw），结合测井新技术较为容易地解决了这一困难，针对这些特殊岩性油气藏主要加测了微电阻率扫描成像测井或井周声波成像测井，另外在其中部分井又增加了核磁测井、阵列声波测井,其应用评价效果比较显著。

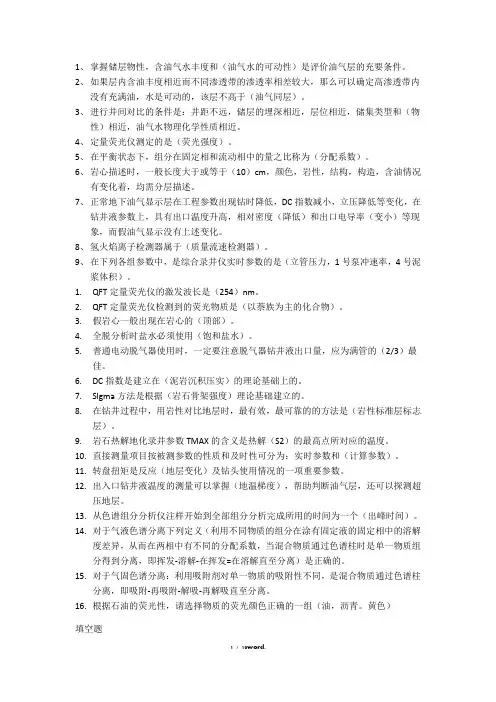

《测井方法与综合解释》综合复习资料 一、名词解释 1、水淹层 2、地层压力 3、可动油饱和度 4、泥浆低侵 5、热中子寿命 6、泥质含量 7、声波时差 8、孔隙度 9、一界面 二、填空 1．储集层必须具备的两个基本条件是_____________和_____________，描述储集层的基本参数有____________、____________、____________和____________等。 2．地层三要素________________、_____________和____________。 3．岩石中主要的放射性核素有_______、_______和________等。沉积岩的自然放射性主要与岩石的____________含量有关。 4．声波时差Δt的单位是___________，电阻率的单位是___________。 5．渗透层在微电极曲线上有基本特征是________________________________。 6．在高矿化度地层水条件下，中子-伽马测井曲线上，水层的中子伽马计数率______油层的中子伽马计数率；在热中子寿命曲线上，油层的热中子寿命______水层的热中子寿命。 7．A2.25M0.5N电极系称为______________________电极距L=____________。 8．视地层水电阻率定义为Rwa=________，当Rw a≈Rw时，该储层为________层。 9、在砂泥岩剖面，当渗透层SP曲线为正异常时，井眼泥浆为____________，水层的泥浆侵入特征是__________。 10、地层中的主要放射性核素分别是__________、__________、_________。沉积岩的泥质含量越高，地层放射 性__________。 11、电极系A2.25M0.5N 的名称__________________，电极距_______。 12、套管波幅度_______，一界面胶结_______。 13、在砂泥岩剖面，油层深侧向电阻率_________浅侧向电阻率。 14、裂缝型灰岩地层的声波时差_______致密灰岩的声波时差。 15、微电极曲线主要用于_____________、___________。 16、地层因素随地层孔隙度的增大而；岩石电阻率增大系数随地层含油饱和度的增大 而。 17、当Rw小于Rmf时，渗透性砂岩的SP先对泥岩基线出现__________异常。
1、测井资料评价孔隙结构 储集岩的孔隙结构特征是指岩石所具有的孔隙和喉道的几何形状、大小、分布及其相互连通关系，对于碳酸盐岩来说其孔隙结构主要是指岩石具有的孔、洞、缝的大小、形状及相互连通关系。储集层岩石的孔隙结构特征是影响储层流体(油、气、水)的储集能力和开采油、气资源的主要因素，因此明确岩石的孔隙结构特征是发挥油气层的产能和提高油气采收率的关键。 常规岩石孔隙结构特征的描述方法主要包括：室内实验方法和测井资料现场评价法。室内实验方法是目前最主要，也是应用最广泛的描述和评价岩石孔隙结构特征的方法，主要包括：毛管压力曲线法(半渗透隔板法、压汞法和离心机法等)、铸体薄片法、扫描电镜法及CT扫描法利用测井资料研究岩石孔隙结构特征则为室内实验开辟了另一条途径，且测井资料具有纵向上的连续性，大大方便了储层孔隙结构的研究。 1.1 用测井资料研究孔隙结构 1.1.1 用电阻率测井资料研究岩石孔隙结构 利用电阻率测井资料研究储层岩石的孔隙结构特征，主要还是建立在岩石导电物理模型和Archie公式的基础之上。 电阻率测井资料反应的是岩石复杂孔隙结构内在不同流体(油、气、水)时的电阻率，因此储层岩石不同的孔隙结构特征一定会对电阻率测井响应产生影响。国内外关于岩石微观孔隙结构模型、物理模型也较多，包括毛管束模型、曲折度模型、电阻网络模型和渗流理论、有效介质理论等。毛志强等采用网络模型模拟岩石孔喉大小及分布、水膜厚度、孔隙连通性等微观孔隙结构特征参数的变化对含两相流体岩石电阻率的影响，得出了影响油气层电阻率变化规律的2个主要因素分别是孔隙连通性(以孔喉配位数表示)和岩石固体颗粒表面束缚水水膜厚度。孔隙连通性差的储集层具有较高的电阻率；相反，当岩石颗粒表面束缚水水膜厚度增加时，储集层的电阻率则明显降低。杨锦林等采用简化的岩石导电物理模型，定义了一个岩石孔隙结构参数S，综合反映了储层孔隙孔道的曲折程度及其大小。如果孔隙孔道越大越平直，S值越大，说明储层条件越好；反之孔隙孔道越小，越曲折，S值越小，说明储层条件越差。利用测井资料求取S的公式为： S=0.564(R w／R0)0.75φ—0.25 (1) 式中：R w为地层水电阻率，Ω·m；R0为岩石100%含水时的电阻率，Ω·m；φ为岩石孔隙度。 Archie公式表明，地层的电阻率因素F主要决定于岩石孔隙度，且与岩石性质、胶结程度和孔隙结构有关。李秋实等研究表明，Archie公式中的电阻率因素F不但与储层孔隙度、孔隙曲折度有关，还与储层的孔喉比有关，孔喉比越小，F值越低。 同时地层电阻率指数n值的大小也主要受储层孔喉比的影响，当储层是孔喉比为1的管状孔时，n最小(等于1)，孔喉比越大，n值越大。n值反映的是储层孔喉比的大小。 1.1.2 用核磁共振测井研究岩石孔隙结构 核磁共振测井是20世纪90年代以来投入使用的最新测井技术之一，它是通过研究地层中孔隙流体的原子核磁性及其在外加磁场作用下的振动特性，来研究各种流体孔隙度，进而评价岩石的孔隙结构。 核磁共振测井测量的信号是由不同大小的孔隙内地层水的信号叠加，经过复杂的数学拟合得到核磁共振T2分布，因此T2的分布反映了岩石孔隙大小的分布，大孔隙内的组分对应长的T2分布，小孔隙组分对应短的T2分布，这就是利用核磁共振测井资料研究储层岩石孔隙结构的基础。目前利用核磁共振测井资料研究地层孔隙结构的方法都是进行室内实验，将岩心的压汞毛管压力曲线和核磁共振T2分布对比，建立其相关性，进而通过核磁共振T2分布，间接地利用岩石的毛管压力分布曲线来研究岩石的孔隙结构。
储层物性参数解释方法研究 宋岩竹 （大庆油田有限责任公司第十采油厂黑龙江大庆 166405） 摘要：首先以测井曲线的分辨率、探测原理为基础，优选出与孔隙度、渗透率相关性较高的声波时差曲线和自然伽玛曲线来建立孔隙度和渗透率的解释方程，并且用非建立关系的密闭取心井和评价井进行验证，解释结果比较合理，为多学科油藏研究奠定良好的基础。 主题词：孔隙度渗透率多元回归 Study on reservoir physical property interpretation method Song Yanzhu (No.10 Oil Production Plant of Daqing Oilfield Co.,Ltd.,Heilongjiang Daqing 166405) 「Abstract」It is a difficult problem in the Oilfield.First，we choose the well log of AC and GR to establish the reservoir physical property interpretation equation,in the base of the differentiated rate and exploration principle of well log.Then it is verified that the result is reasonable based on datas of sealing core drill well and assessment well,and it lays a favorable foundation for the study on multidisciplinary reservoir. 「Keywords」porosity;permeability;multiple regression 1 前言 统计某油田扶余油层探明区内86口探井、几千个样品分析结果表明，油层砂岩平均孔隙度15.3%，平均渗透率10.8×10-3μm2。 作者简介：宋岩竹，工程师，1994年毕业于大庆石油学院采油工程专业，主要从事精细地质描述工作。E-mail:songyanz@https://www.doczj.com/doc/a112861341.html,
测井解释计算常用公式目录 欧阳光明（2021.03.07） 测井解释计算常用公式 1. 地层泥质含量（Vsh ）计算公式 1.1 利用自然伽马（GR ）测井资料 1.1.1常用公式 m in m ax m in GR GR GR GR SH --= (1) 式中，SH －自然伽马相对值； GR －目的层自然伽马测井值； GRmin －纯岩性地层的自然伽马测井值； GRmax －纯泥岩地层的自然伽马测井值。 121 2--=?GCUR SH GCUR sh V (2) 式中，Vsh －泥质含量，小数； GCUR －与地层年代有关的经验系数，新地层取3.7，老地层取2。 1.1.2 自然伽马进行地层密度和泥质密度校正的公式 o sh o b sh B GR B GR V -?-?=max ρρ (3) 式中，ρb 、ρsh －分别为储层密度值、泥质密度值； Bo －纯地层自然伽马本底数； GR －目的层自然伽马测井值； GRmax －纯泥岩的自然伽马值。 1.1.3 对自然伽马考虑了泥质的粉砂成分的统计方法 C SI SI B A GR V b sh +-?-?=1ρ…………………………（4） 式中，SI －泥质的粉砂指数； SI ＝（ΦNclay －ΦNsh ）/ΦNclay (5) （ΦNclay 、ΦNsh 分别为ΦN －ΦD 交会图上粘土点、泥岩点的中子孔隙度）
A 、 B 、 C －经验系数。 1.2 利用自然电位（SP ）测井资料 α-=--=0.1min max min SP SP SP SP sh V (6) 式中，SP －目的层自然电位测井值，mV ； SPmin －纯地层自然电位值，mV ； SPmax －泥岩层自然电位值，mV 。 α－自然电位减小系数，α＝PSP/SSP 。PSP 为目的层自然电位 异常幅度，SSP 为目的层段纯岩性地层的自然电位 异常幅度（静自然电位）。 1.3 利用电阻率测井资料 b sh R R t R t R R sh R sh V /1]) lim ()lim ([-?-?= (7) 式中，Rlim －目的层井段纯地层最大电阻率值，Ω·m ； Rsh －泥岩电阻率，Ω·m ； Rt －目的层电阻率，Ω·m ； b －系数，b ＝1.0～2.0 1.4 中子－声波时差交会计算 B A sh V /=………………………………………………….…………. （8） 式中，Tma 、Tf －分别为岩石骨架声波时差、地层流体声波时差； ΦNma 、ΦNsh －分别为岩石骨架中子值、泥岩中子值，小数； Δt －目的层声波时差测井值； ΦN －目的层中子测井值，小数。 1.5 中子－密度交会计算 B A sh V /= (9) 式中，ρma 、ρf －分别为岩石骨架密度值、地层流体密度值，g/cm 3； ΦNma 、Φsh －分别为岩石骨架中子值、泥岩中子值，小数； ρsh －泥岩密度值，g/cm 3； ρb 、ΦN －目的层密度测井值，g/cm 3、中子测井值，小数。 1.6 密度－声波交会计算 B A sh V /=………………………………………..………… (10)
友谊油田复杂储层测井综合评价方法研究与应用 为进一步提高目标区块水淹层、薄互层和高阻水层的解释精度，提高测井解释符合率，为开发调整决策提供可靠依据，本文以友谊油田为例，通过开展测井曲线标准化、储层四性关系研究、建立油气水层判别标准等工作，建立了一套较为系统的精度更高的测井解释模型和解释标准。 标签：测井曲线标准化；储层四性关系；油气水层判别 1 研究区概况 友谊油田位于羊二庄油田主体部位西南约6km，为赵北断层控制下的一个逆牵引鼻状构造，区域构造属羊二庄断阶带，断层十分发育，含油面积3.7 km2，探明地质储量445×104t。该油田为岩性、构造双重控制的复杂油气藏，储层横向变化大，碳酸岩含量高，受储层物性、钻井、测井等多因素影响，测井解释符合率较低。通过统计历史上51个单试层的试油结果，测井解释符合率仅60.8%，严重制约油田开发效果。因此需建立一套系统的精度更高的测井解释模型和标准，进一步提高目标区块水淹层、薄互层和高阻水层的解释精度，为开发调整决策提供可靠依据。 2 测井曲线标准化 不同测井系列的测井仪器的测量结果可能存在误差，为确保研究工作的準确性及进行多井评价和横向对比，必须对测井曲线进行标准化。 泥浆与地层放射性的差别越大，即泥浆的密度越大，对地层放射性响应的影响与干扰也就越大。井径大小的变化，对自然伽马曲线测量值会产生重要的影响。一般来说，泥浆的放射性明显低于地层，同时又吸收地层自然伽马射线。所以，当井径扩大与泥浆密度增加时，将会造成自然伽马测井曲线数值的显著降低。基于上述考虑，需对自然伽马测井曲线进行井径与泥浆密度校正。 在进行储层“四性”关系研究时，使用的是自然伽马相对值与泥质含量建立关系图版。采用相对值法求泥质含量可消除测井仪器非标准化对测井值的影响，因此求自然伽马相对值本身也就对自然伽马曲线进行标准化。 在友谊油田65口处理井中，选择沙一中的稳定泥岩段进行标准化，基本上该段声波时差在310-320μs/m之间。同时根据所确定的声波时差标准，利用直方图平移技术对所处理井的声波时差曲线进行标准化。例如庄1608-1井在该段的声波时差标准值峰值在320-330μs/m之间，与该段的声波时差标准相差10μs/m，通过直方图平移技术对其进行标准化，保证以后计算的准确性。 3 储层四性关系研究
测井曲线基本原理及其应用 一．国产测井系列 1、标准测井曲线 2.5m底部梯度视电阻率曲线。地层对比，划分储集层，基本反映地层真电组率。恢复地层剖面。 自然电位（SP）曲线。地层对比，了解地层的物性，了解储集层的泥质含量。 2、组合测井曲线（横向测井） 含油气层（目的层）井段的详细测井项目。 双侧向测井（三侧向测井）曲线。深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。 0.5m电位曲线。测量地层的侵入带电阻率。0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。 补偿声波测井曲线。测量声波在地层中的传输速度。测时是声波时差曲线（AC） 井径曲线（CALP）。测量实际井眼的井径值。 微电极测井曲线。微梯度（RML），微电位（RMN），了解地层的渗透性。 感应测井曲线。由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。 3、套管井测井曲线 自然伽玛测井曲线（GR）。划分储集层，了解泥质含量，划分岩性。 中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。校正套管节箍的深度。套管节箍曲线。确定射孔的深度。固井质量检查（声波幅度测井曲线） 二、3700测井系列 1、组合测井 双侧向测井曲线。深双侧向测井曲线，反映地层的真电阻率（RD）。浅双侧向测井曲线，反映侵入带电阻率（RS）。微侧向测井曲线。反映冲洗带电阻率（RX0）。 补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。反映地层的致密程度。 补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。 补偿中子测井曲线（CN）。测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%） 自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。划分岩性，反映泥质含量多少。 井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。 2、特殊测井项目 地层倾角测井。测量九条曲线，反映地层真倾角。 自然伽玛能谱测井。共测五条曲线，反映地层的岩性和铀钍钾含量。 重复地层测试器（MFT）。一次下井可以测量多点的地层压力，并能取两个地层流体样。 三、国产测井曲线的主要图件几个基本概念： 深度比例：图的单位长度代表的同单位的实际长度，或深度轴长度与实际长度的比例系数。如，1：500；1：200等。 横向比例：每厘米（或每格）代表的测井曲线值。如，5Ω，m/cm,5mv/cm等。 基线：测井值为0的线。 基线位置：0值线的位置。 左右刻度值：某种曲线图框左右边界的最低最高值。 第二比例：一般横向比例的第二比例，是第一比例的5倍。如：一比例为5ΩM/cm；二比例则为25m/cm。 1、标准测井曲线图 2、2.5米底部梯度曲线。以其极大值和极小值划分地层界面。它的极大值或最佳值基本反映地层的真电阻率（如图） 自然电位曲线。以半幅点划分地层界面。一般砂岩层为负异常。泥岩为相对零电位值。 标准测井曲线图，主要为2.5粘梯度和自然电位两条曲线。用于划分岩层恢复地质录井剖面，进行井间的地层对比，粗略的判断油气水层。 3、回放测井曲线图（组合测井曲线） 深浅双侧向测井曲线。深双侧向曲线的极度大值反映地层的真电阻率（RT），浅双侧向的极大值反映浸入带电阻率（RS）。以深浅双侧向曲线异常的根部（异常幅度的1/3处）划分地层界面。
主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。Rmf ≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。 自然电位测井 SP曲线的应用：①划分渗透性地层。②判断岩性，进行地层对比。③估计泥质含量。④确定地层水电阻率。 ⑤判断水淹层。⑥沉积相研究。 自然电位正异常 Rmf＜Rw时，SP出现正异常。 淡水层Rw很大（浅部地层） 咸水泥浆（相对与地层水电阻率而言） 自然电位测井 自然电位曲线与自然伽马、微电极曲线具有较好的对应性。 自然电位曲线在水淹层出现基线偏移 二、普通视电阻率测井（R4、R2.5） 普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。 视电阻率曲线的应用：①划分岩性剖面。②求岩层的真电阻率。③求岩层孔隙度。④深度校正。⑤地层对比。 电极系测井 2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。 底部梯度电极系分层： 顶：低点； 底：高值。 三、微电极测井（ML） 微电极测井是一种微电阻率测井方法。其纵向分辨能力强，可直观地判断渗透层。 主要应用：①划分岩性剖面。②确定岩层界面。③确定含油砂岩的有效厚度。④确定大井径井段。⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。 微电极确定油层有效厚度 微电极测井 微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。 四、双感应测井 感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。 感应测井曲线的应用：①划分渗透层。②确定岩层真电阻率。③快速、直观地判断油、水层。 油层： RILD＞RILM＞RFOC
作好测井评价擦亮地质家的眼睛-工程论文 作好测井评价擦亮地质家的眼睛 令狐松 将油气从地下采到地面，要用到地震、测井、钻井等多种技术。其中，测井技术被称为地质家的“眼睛”，它将专业仪器放入井内，沿钻井剖面向上测量地层的各种物理参数。测井学是应用地球物理学的一个重要分支，从基础、研发到应用层次，分为测井方法理论、测井仪器与数据采集、测井数据处理和综合解释评价三部分，测井评价就是测井技术直接与地质家交流的环节。通过油气测井评价可以找出油气隐藏在地下的具体位置，帮助地质家回答如下问题：地下是否有油气？有多少可开采？开采时间？开采效率？下一口井布在哪里？这也是测井为什么被称为地质家的“眼睛”的原因。 油气测井评价是一项贯穿于油田勘探开发全过程的工作，利用从井中测量的各种测井信息（曲线），以岩石物理实验为基础，通过先进数学统计方法、计算机处理手段评价地下储层信息，最终提供给地质家。油气测井评价的核心是将地层的声、电、核磁等物理参数反演为孔隙度、渗透率和饱和度的地层地质参数过程。 按照不同储层地质对象，油气测井评价可分为泥质砂岩测井评价、碳酸盐岩测井评价、火成岩测井评价、煤层气测井评价、致密油气测井评价和页岩气测井评价等类型。每一类对象地质特点不同，测井评价重点有很大差异，这也是不同测井评价的难点所在。 单井测井评价研究包括资料预处理、成像测井处理、岩石物理实验、储层四性关系（岩性、物性、电性、含油性）研究、油气定性解释、油气定量评价等
方面，可以为地质提供岩性剖面、储层划分原则、油气水层判别标准、孔隙度饱和度等参数信息。以单井解释为基础，可以开展多井油气藏测井综合评价。测井评价技术涉及面很广，下面就针对一些关键方面进行介绍。 测井定量评价的核心是确定孔隙度、渗透率和饱和度等几个储层地质参数，通过这些参数，解决了“地下是油是水？有多少？”的问题。孔隙度的计算，理论上是采用体积模型方法。以声波测井为例，在压实和胶结良好的纯砂岩中，按照体积模型，有声波时差公式： Rw——地层水电阻率，Ω·m； R1_地层电阻率，Ω·m； Ф——孔隙度，%。
测井计算题
1，均匀的砂岩地层，根据测井资料发现有油水接触面。接触面以下，地层电阻率为0.5欧姆米；接触面以上，地层电阻率为5欧姆米。已知地层水电阻率为0.02欧姆米（地温下），（m=n=2,a=0.81,b=1）。 求:1）、地层孔隙度。 2）、上部地层的含水饱和度、含油气饱和度、含水孔隙度、视地层水电阻率。 3）、地层的孔隙度、含水孔隙度及含水饱和度三者之间有何关系？ 4）、若上部地层的冲洗带电阻率为16欧姆米，泥浆滤液电阻率为0.5欧姆米， 求冲洗带泥浆滤液饱和度、上部地层可动油气饱和度。 解： 1）、地层孔隙度。 根据上部水层数据计算地层孔隙度 2）、上部地层的含水饱和度、含油气饱和度、含水孔隙度、视地层水电阻率。 18.02.09.05.002.081.00=?=?==m W R aR φ0.50.10.3165 o w t bR S R ====110.3160.684h w S S =-=-=0.180.316 5.7% w w S φφ==?=5 R R
3）、地层的孔隙度、含水孔隙度及含水饱和度三者之间的关系 4）、冲洗带泥浆滤液饱和度、上部地层可动油气饱和度。 w w S φφ=20.8110.50.8840.1816mf xo m xo abR S R φ??===?0.8840.3160.568 mo xo w S S S =-=-=
2，自然伽马测井曲线上的读数为： 纯砂岩=15API ；泥岩=90API ；目的层=40API 。地层为第三系碎屑岩。求地层泥质含量。 1）泥质含量指数： 2）泥质含量： 视石灰岩孔隙度 3，含水纯砂岩地层的密度为2.35,地层水密度为1.0.求地层孔隙度和视石灰岩孔隙度. 解:地层孔隙度=(2.65-2.35)/(2.65-1.0)=0.18 地 层视石灰岩孔隙度=(2.71-2.35)/(2.71-1.0)=0.21 4，含水纯白云岩地层的密度为2.6,地层水密度33.015901540=--=GR I %1212.012127.333.07.3==--=?sh V 0.171.271.2--=--=b f ma b ma D ρρρρρ?
{页岩气测井评价技术特点及评价方法探讨} 3页岩气测井系列、解释方法及研究方向 3.1页岩气与其他储层测井解释的差异性分析 (1)成藏与存储方式不同。页岩具自生自储的特点,页岩气主要以吸附状态存在,游离气较少;而常规油气主要以游离状态存在。 (2)储层性质不同。页岩气储层属致密储层,其岩性与裂缝是影响页岩气开发的重要因素,与常规油气藏相比,岩石矿物组成与裂缝识别尤为重要(见表2)。 (3)评价侧重不同。页岩气储层有机碳含量、成熟度等相关参数的评价极为关键;常规油气藏主要是评价其含油气性。 (4)开采方式不同。页岩气储层均需经过压裂改造才能开发,因此对压裂效果的预测至关重要。 3.2页岩气测井技术系列探讨 (1)常规测井系列。包括自然伽马、自然电位、井径、深浅侧向电阻率、岩性密度、补偿中子与声波时差测井,能满足页岩储层的识别要求。自然伽马强度能区分含气页岩与普通页岩;自然电位能划分储层的有效性;深浅电阻率在一定程度上能反映页岩的含气性;岩性密度测井能定性区分岩性;补偿中子与声波时差在页岩储层为高值。通常密度随着页岩气含量的增加变小、中子与声波时差测井随着页岩气含量的增加而变大[29],因此利用常规测井系列能有效地区分页岩储层。但该系列对于页岩储层矿物成分含量的计算、裂缝识别与岩石力学参数的计算等方面存在不足,常规测井系列并不能完全满足页岩储层评价的要求,因此还需开展特殊测井系列的应用。 (2)特殊测井系列。应用于页岩储层的特殊测井系列可选择元素俘获能谱(ECS)测井、偶极声波测井、声电成像测井等。ECS元素测井可求取地层元素含量,由元素含量计算出岩石矿物成分。它所提供的丰富信息,能满足评价地层各种性质、获取地层物性参数、计算黏土矿物含量、区别沉积体系、划分沉积相带和沉积环境、推断成岩演化、判断地层渗透性等的需要。偶极声波测井能提供纵波时差、横波时差资料,利用相关软件可进行各向异性分析处理,判断水平最大地层应力的方向,计算地层水平最大与最小地层应力,求取岩石泊松比、杨氏模量、剪切模量、破裂压力等重要岩石力学参数,满足岩石力学参数计算模型建立的要求,指导页岩储层的压裂改造。声、电成像测井具有高分辨率、高井眼覆盖率和可视性特点,在岩性与裂缝识别、构造特征分析方面具有良好的应用效果。识别页岩储层裂缝的类型,对指导页岩气的改造、评定页岩储层的开发效果有着重要的意义。 3.3页岩气测井评价技术探讨 (1)页岩气有效储层评价技术。主要依托常规测井系列,可在一定程度上满足页岩气储层的孔隙度、渗透率、含气饱和度的评价需要。 (2)岩石力学参数评价技术。主要依托特殊测井系列与岩石物理实验[30-31],如全波列声
