聚氨基甲酸酯 百科名片 聚氨基甲酸酯 聚氨酯全称为聚氨基甲酸酯,是主链上含有重复氨基甲酸酯基团的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。 目录 聚氨基甲酸酯 聚氨酯涂层剂 行业发展 施工工艺 用作鲨鱼皮泳衣 相关新闻 展开 编辑本段聚氨基甲酸酯 基本信息 中文名：聚氨基甲酸酯；聚氨酯 聚氨基甲酸酯 拼音：jù ān jī jiǎ suān zhǐ 前言聚氨酯全称为聚氨基甲酸酯,是主链上含有重复氨基甲酸酯基团(ＮＨＣＯＯ)的大分子化合物的统称。它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基
化合物加聚而成。聚氨酯大分子中除了氨基甲酸酯外,还可含有醚、酯、脲、缩二脲,脲基甲酸酯等基团。聚氨酯的结构 英文名：polyurethane 研发历史 聚氨酯(简称TPU)是由多异氰酸酯和聚醚多元醇或聚酯多元醇或/及小分子多元醇、多元胺或水等扩链剂或交联剂等原料制成的聚合物。通过改变原料种类及组成，可以大幅度地改变产品形态及其性能，得到从柔软到坚硬的最终产品。聚氨酯制品形态有软质、半硬质及硬质泡沫塑料、弹性体、油漆涂料、胶粘剂、密封胶、合成革涂层树脂、弹性纤维等，广泛应用于汽车制造、冰箱制造、交通运输、土木建筑、鞋类、合成革、织物、机电、石油化工、矿山机械、航空、医疗、农业等许多领域。 1937年德国Otto Bayer教授首先发现多异氰酸酯与多元醇化合物进行加聚反应可制得聚氨酯，并以此为基础进入工业化应用，英美等国1945～1947年从德国获得聚氨酯树脂的制造技术于1950年相继开始工业化。日本1955年从德国Bayer公司及美国DuPont公司引进聚氨酯工业化生产技术。20世纪50年代末我国聚氨酯工业开始起步，近lO多年发展较快。 制备来源 由二元或多元异氰酸酯与二元或多元羟基化合物作用而成的高分 聚氨基甲酸酯 子化合物。 聚氨基甲酸酯，是分子结构中含有—NHCOO—单元的高分子化合物，该单元由异氰酸基和羟基反应而成，反应式如下： —N=C=O + HOˉ → —NH-COOˉ 聚氨酯的发现：20世纪30年代，德国Otto Bayer 首先合成了TPU。在1950年前后，TPU作为纺织整理剂在欧洲出现，但大多为溶剂型产品用于干式涂层整理。20世纪60年代，由于人们环保意识的增强和政府环保法规的出台，水系TPU涂层应运而生。70年代以后，水系PU涂层迅速发展，PU涂层织物已广泛应用。80年代以来，TPU的研究和应用技术出现了突破性进展。与国外相比，国内关于PU纺织品整理剂的研究较晚。 主要用途
介绍 1、硬质聚氨酯导热系数低，热工性能好。当硬质聚氨酯密度为35～40kg/m3时，导热系数仅为0.018~0.024w/（m．k），约相当于EPS的一半，是目前所有保温材料中导热系数最低的。 2、硬质聚氨酯具有防潮、防水性能。硬质聚氨酯的闭孔率在90%以上，属于憎水性材料，不会因吸潮增大导热系数，墙面也不会渗水。 3、硬质聚氨酯防火，阻燃，耐高温。聚氨酯在添加阻燃剂后，是一种难燃的自熄性材料，它的软化点可达到250摄氏度以上，仅在较高温度时才会出现分解：另外，聚氨酯在燃烧时会在其泡沫表面形成积碳，这层积碳有助隔离下面的泡沫。能有效地防止火焰蔓延。而且，聚氨酯在高温下也不产生有害气体。 4、由于聚氨酯板材具有优良的隔热性能，在达到同样保温要求下，可使减少建筑物外围护结构厚度，从而增加室内使用面积。 5、抗变形能力强，不易开裂，饰面稳定、安全。 6、聚氨酯材料孔隙率结构稳定，基本上是闭孔结构，不仅保温性能优良，而且抗冻融、吸声性也好。硬泡聚氨酯保温构造的平均寿命，在正常使用与维修的条件下，能达到30年以上。能够做到在结构的寿命期正常使用条件下，在干燥、潮湿或电化腐蚀，以及由于昆虫、真菌或藻类生长或者由于啮齿动物的破坏等外因影响，都不会受到破坏。 7、综合性价比高。虽然硬质聚氨酯泡沫材的单价比其它传统保温材料的单价高，但增加的费用将会由供暖和制冷费用的大幅度减少而抵消。 产品用途 本公司生产的硬质聚氨酯保温大板材可广泛用于彩钢夹芯板、中央空调、建筑墙体材料、冷库、冷藏室、保温箱、化工罐体等领域。 特点 ●规格品种多，容重范围：（40—60kg/m3）；长度范围：（0.5米—4米）；宽度范围：（0.5米—1.2米）；厚度范围：（20毫米—200毫米）。 ●切割精度高，厚度误差±0.5mm，从而保证了制成品表面的平整度。 ●泡沫细密，泡孔均匀。 ●容重轻，可以减少制成品的自重量，比传统的产品低30—60%。 ●抗压强度大，可以承受在制造成品过程中的巨大压力。 ●方便质量的检验，由于在切割过程中去掉了四周的表皮，板材的质量一目了然，保证了制成品的保温效果。厚度可按用户要求生产加工。 规格 硬质聚氨酯泡沫泡块（本公司提供不同密度的泡块，用来加工制作各种型材） 品种聚氨酯泡沫泡块（单位mm） 规格4000×1200×1000 2000×1200×1000 硬质聚氨酯泡沫大板材 品种聚氨酯大板材 密度40-60kg/m 规格长度：4000-500mm
1. 磁性材料的磁化曲线 磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H作用下，必有相应的磁化强度M或磁感应强度B，它们随磁场强度H的变化曲线称为磁化曲线(M～H或B～H曲线)。磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。 材料的工作状态相当于M～H曲线或 B～H曲线上的某一点，该点常称为工作点。 饱和磁感应强度 Bs: 其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列; 剩余磁感应强度Br: 是磁滞回线上的特征参数,H回到0时的B值. 矩形比: Br/Bs; 矫顽力Hc: 是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等); 磁导率m:是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关 初始磁导率mi、最大磁导率mm、微分磁导率md、振幅磁导率ma、有效磁导率me、脉冲磁导率mp 居里温度Tc: 铁磁物质的磁化强度随温度升高而下降,达到某一温度时,自发磁化消失,转变为顺磁性, 该临界温度为居里温度. 它确定了磁性器件工作的上限温度 损耗P: 磁滞损耗Ph及涡流损耗Pe P=Ph+Pe=af+bf2+cPeμf2t2/,r 降低磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率r 在自由静止空气中磁芯的损耗与磁芯的温升关系为:总功率耗散（亳瓦特）/表面积（平方厘米） 3. 软磁材料的磁性参数与器件的电气参数之间的转换 设计软磁器件通常包括三个步骤:正确选用磁性材料；
水性聚氨酯的优点： 聚氨酯的全名叫聚氨基甲酯。水性聚氨酯是以水代替有机溶剂作为分散介质的新型聚氨酯体系，其分子结构中含氨基甲酸酯基、脲键和离子键，内聚能高，粘结力强，且可通过改变软段长短和软硬段的比例调节聚氨酯性能。 水性聚氨酯乳液相比较与溶剂型聚氨酯具有以下优点： （1）由于水性聚氨酯以水作分散介质，加工过程无需有机溶剂，因此对环境无污染，对操作人员无健康危害，并且水性聚氨酯气味小、不易燃烧，加工过程安全可靠。 （2）水性聚氨酯体系中不含有毒的-NCO基团，由于水性聚氨酯无有毒有机溶剂，因此产品中无有毒溶剂残留，产品安全、环保，无出口限制。 （3）水性聚氨酯产品的透湿透汽性要远远好于同类的溶剂型聚氨酯产品，因为水性聚氨酯的亲水性强，因此和水的结合能力强，所以其产品具有很好的透湿透汽性。 （4）水作连续相，使得水性聚氨酯体系粘度与聚氨酯树脂分子量无关，且比固含量相同的溶剂型聚氨酯溶液粘度低，加工方便，易操作。 （5）水性聚氨酯的水性体系可以与其它水性乳液共混或共聚共混，可降低成本或得到性能更为多样化的聚氨酯乳液，因此能带来风格和性能各异的合成革产品，满足各类消费者的需求。 并且，由于近年来溶剂价格高涨和环保部门对有机溶剂使用和废物排放的严格限制，使水性聚氨酷取代溶剂型聚氨酷成为一个重要发展方向。 水性聚氨酯膜的优点： 水性聚氨酯树脂成膜好，粘接牢固，涂层耐酸、耐碱、耐寒、耐水，透气性好，耐屈挠，制成的成品手感丰满，质地柔软，舒适，具有不燃、无毒、无污染等优点。将成革的透氧气性、透湿性、低温耐曲折性、耐干湿擦性、耐老化性等，与溶剂型聚氨酯涂饰后的合成革进行了对比研究。结果表明，经水性聚氨酯涂饰的合成革的透氧量达到了4583．53 mg／(em3·h)，为溶剂型的1.5倍，且透水汽量达到了615．53 mg／(cm3·h)，约为溶剂型的8倍；低温耐曲折次数大于4万次，为溶剂型的2倍。采用水性聚氨酯替代传统的溶剂型聚氨酯完成合成革的
聚氨酯结构与性能的相关性 聚氨酯(简称TPU)是由多异氰酸酯和聚醚多元醇或聚酯多元醇或/及小分子多元醇、多元胺或水等扩链剂或交联剂等原料制成的聚合物。通过改变原料种类及组成，可以大幅度地改变产品形态及其性能，得到从柔软到坚硬的最终产品。聚氨酯制品形态有软质、半硬质及硬质泡沫塑料、弹性体、油漆涂料、胶粘剂、密封胶、合成革涂层树脂、弹性纤维等，广泛应用于汽车制造、冰箱制造、交通运输、土木建筑、鞋类、合成革、织物、机电、石油化工、矿山机械、航空、医疗、农业等许多领域。根据所用原料的不同，可有不同性质的产品，一般为聚酯型和聚醚型两类。可用于制造塑料、橡胶、纤维、硬质和软质泡沫塑料、胶粘剂和涂料等。 聚氨酯由长链段原料与短链段原料聚合而成，是一种嵌段聚合物。一般长链二元醇构成软段，而硬段则是由多异氰酸酯和扩链剂构成。软段和硬段种类影响着材料的软硬程度、强度等性能。 软段对性能的影响 聚醚、聚酯等低聚物多元醇组成软段。软段在聚氨酯中占大部分，不同的低聚物多元醇与二异氰酸酯制备的聚氨酯性能各不相同。 极性强的聚酯作软段得到的聚氨酯弹性体及泡沫的力学性能较好。因为，聚酯制成的聚氨酯含极性大的酯基，这种聚氨酯内部不仅硬段间能够形成氢键，而且软段上的极性基团也能部分地与硬段上的极性基团形成氢键，使硬相能更均匀地分布于软相中，起到弹性交联点的作用。在室温下某些聚酯可形成软段结晶，影响聚氨酯的性能。聚酯型聚氨酯的强度、耐油性、热氧化稳定性比PPG聚醚型的高，但耐水解性能比聚醚型的差。聚四氢呋喃（PTMEG）型聚氨酯，由于PTME G规整结构，易形成结晶，强度与聚酯型的不相上下。一般来说，聚醚型聚氨酯，由于软段的醚基较易旋转，具有较好的柔顺性，优越的低温性能，并且聚醚中不存在相对易于水解的酯基，其耐水解性比聚醚型好。聚醚软段的醚键的α碳容易被氧化，形成过氧化物自由基，产生一系列的氧化降解反应。以聚丁二烯为软
碳纤维的特性及应用 碳纤维是高级复合材料的增强材料，具有轻质、高强、高模、耐化学腐蚀、热膨胀系数小等一系列优点，归纳如下： 一、轻质、高强度、高模量 碳纤维的密度是1.6-2.5g/cm3，碳纤维拉伸强度在2.2Gpa以上。因此，具有高的比强度和比模量，它比绝大多数金属的比强度高7倍以上，比模量为金属的5倍以上。由于这个优点，其复合材料可广泛应用于航空航天、汽车工业、运动器材等。 二、热膨胀系数小 绝大多数碳纤维本身的热膨胀系数，室内为负数（-0.5～-1.6）×10-6/K，在200～400℃时为零，在小于1000℃时为1.5×10-6/K。由它制成的复合材料膨胀系数自然比较稳定，可作为标准衡器具。 三、导热性好 通常无机和有机材料的导热性均较差，但碳纤维的导热性接近于钢铁。利用这一优点可作为太阳能集热器材料、传热均匀的导热壳体材料。 四、耐化学腐蚀性好 从碳纤维的成分可以看出，它几乎是纯碳，而碳又是最稳定的元素之一。它除对强氧化酸以外，对酸、碱和有机化学药品都很稳定，可以制成各种各样的化学防腐制品。我国已从事这方面的应用研究，随着今后碳纤维的价格不断降低，其应用范围会越来越广。 五、耐磨性好 碳纤维与金属对磨时，很少磨损，用碳纤维来取代石棉制成高级的摩檫材料，已作为飞机和汽车的刹车片材料。 六、耐高温性能好 碳纤维在400℃以下性能非常稳定，甚至在1000℃时仍无太大变化。复合材料耐高温性能主要取决于基体的耐热性，树脂基复合材料其长期耐热性只达300℃左右，陶瓷基、碳基和金属基的复合材料耐高温性能可与碳纤维本身匹配。因此碳纤维复合材料作为耐高温材料广泛用于航空航天工业。 七、突出的阻尼与优良的透声纳 利用这二种特点可作为潜艇的结构材料，如潜艇的声纳导流罩等。 八、高X射线透射率 发挥此特点已经在医疗器材中得到应用。 九、疲劳强度高 碳纤维的结构稳定，制成的复合材料，经应力疲劳数百万次的循环试验后，其强度保留率仍有60%，而钢材为40%，铝材为30%，而玻璃钢则只有20%-25%.因此设计制品所取的安全系数，碳纤维复合材料为最低。
type：分类 chip ceramic inductor：陶瓷片式电感 external dimensions：外形尺寸 materials code：材质代号 nominal indutor;公??感量 example：例子 nominal val：公称值 nH：纳亨 inductance tolerance：电感公差 Hazardous Substance free products：无毒无公害产品bulk package：散装 tape reel：编带 T：?? F:散? Rated Current：?定?流 series：系列 slef resonant frequency：自振频率（自共振?率）DC resistance：直流电阻 tickness：厚度 inch：英尺 S,R,F:自振频率 DCR：直流电阻 Ir：额定电流 L：电感量 Q：品质因素 L/Q:测试频率率 test freq：测试频率 charateristic：特征 impedance：阻抗 Temp：温度 structure：?构 Monolithic：整块 light ： Ultra miniature size：尺寸极度微小 Polarity：极性 excellent solderability：极好的可焊性 radar detectors：雷达检测器 circuit current：电路，电流
small chip suitable for surface mounting：小型表面可装配FEATURES：features：特征=charateristic APPLICATIONS：application：应用 magnet wire：包漆线 tinnable magnet wire：直焊漆包线 Ferrite：铁 spec：说明 Isat：饱和电流 Irms：额定电流 BOBBIN：骨架 CLIP： BASE：底部 GLUE：胶 TIN：锡 TAPE：胶带 TUBE：管 RoHS：限制命令（不准使用有害物?） SMD:表面安装器件 HF：Hazard Free 无危险 Mohm：莫姆：欧姆的倒数 BOM：物料清单 DIP：双列直插式组装 DFMEA:失效后果分析 Diameter：直径 Increase增长 Overall diameter：外径 Termal class：耐热等级 *Chip bead：贴片磁珠 Common mode choke：共模电感 Coating：涂装 Material：材质 Core side：品名 Curie temperature：摄氏度(current,cicurit） *Initial permeability ：初始导磁系数 Flux den：磁感应强度 Loss：亏损 uH：微亨 Remanence：剩磁
提高聚氨酯耐温性 聚氨酯弹性体是以二异氰酸酯和低聚物多元醇为基本原料聚合而成的高分子材料，具有机械性能好、耐磨耗、耐油、耐撕裂、耐化学腐蚀、耐射线辐射、粘接性好等优异性能，但其使用温度一般不超过80℃，100℃以上材料会软化变形，机械性能明显减弱，短期使用温度不超过120℃，严重限制了其广泛应用。因此，许多研究机构及学者对聚氨酯弹性体耐热形变性能进行了研究，并制备了许多耐热性能优良的材料，使其在较高的温度下具有较好的机械性能。但是聚氨酯弹性体结构的复杂性，影响其耐热形变因素很多。作者从低聚物多元醇、异氰酸酯、扩链剂、催化剂、聚合工艺条件、引入分子内基团、加入填料、与纳米材料复合等方面综述了弹性体耐热性的影响因素。 1原料对聚氨酯弹性体耐热性影响 聚氨酯弹性体由软段(低聚物多元醇，主要分为聚酯型、聚醚型和聚烯烃型多元醇等)和硬段(二异氰酸酯和扩链剂)组成。低聚物多元醇的相对分子质量是多分散的，而多异氰酸酯往往是多种异构体的混合物，异构体的存在会破坏硬段的规整性，使得弹性体的耐热性降低。严格控制原料的纯度，降低缩二脲和脲基甲酸酯等热稳定性差的基团的摩尔分数，可以提高弹性体耐热性。 1.1低聚物多元醇 不同结构的低聚物多元醇与相同异氰酸酯反应生成的氨基甲酸酯，其热分解温度相差很大，伯醇最高，叔醇最低，这是由于靠近叔碳原子和季碳原子的键最容易断裂的缘故。由于酯基的热稳定性比较
好，而醚基的碳原子上的氢容易被氧化，所以聚酯型聚氨酯耐热性能比聚醚型聚氨酯好。由聚酯所制备的聚氨酯，聚酯类型的不同对热性能几乎没有太大的影响。对于聚醚型聚氨酯，聚醚的类型对其耐热性能有一定的影响，如由甲苯二异氰酸酯(TDI)、3,3'-二氯-4,4'-二苯基甲烷二胺(MOCA)分别与聚氧化丙烯二醇和聚四氢呋喃醚二醇(PTMG)所制备的聚氨酯，放入121℃环境下老化7天后，二者的拉伸强度存在明显差别，前者室温下拉伸强度保留率为44%，而后者保留率为60%。低聚物多元醇相对分子质量或分子链长对聚氨酯热降解的特征分解温度没有明显的影响，刘凉冰研究了聚酯型和聚醚型聚氨酯的降解机理，并分析了影响其耐热性的因素，得出聚酯型聚氨酯弹性体耐热性能优于聚醚型的结论。 1.2异氰酸酯 硬段是影响聚氨酯弹性体耐热性能的主要结构因素。硬段的刚性、规整性、对称性越好，其弹性体的热稳定性亦越高。硬段质量分数增加，形成较多的硬段有序结构和次晶结构，使两相发生逆转，硬段相成为连续相，软段分散在硬段相中，从而提高了高温下弹性体的拉伸强度和耐热性。从分子结构上看，二苯基甲烷二异氰酸酯(MDl)与TDI分子结构类似，均含有NCO基和苯环结构，但是由于结构简洁性、刚性、规整度和对称性较弱，导致其弹性体的微相分离程度不够，制得的弹性体热稳定性均一般。一般情况下，异氰酸酯纯度越高，异构体越少，生成的聚氨酯弹性体规整度、对称性越高，耐热性越好。结构规整的异氰酸酯形成的硬链段极易聚集，提高了微相分离程度，
碳纤维材料的性能及应用 碳纤维是一种纤维状碳材料。它是一种强度比钢的大、密度比铝的小、比不锈钢还耐腐蚀、比耐热钢还耐高温、又能像铜那样导电，具有许多宝贵的电学、热学和力学性能的新型材料。 碳纤维的微观结构类似人造石墨，是乱层石墨结构。另外，碳纤维是指含碳量高于90％的无机高分子纤维。其中含碳量高于99％的称石墨纤维。 性能特点： 碳纤维的比重小，抗拉强度高，轴向强度和模量高，无蠕变，耐疲劳性好，比热及导电性介于非金属和金属之间，热膨胀系数小，耐腐蚀性好，纤维的密度低，X射线透过性好。但其耐冲击性较差，容易损伤，在强酸作用下发生氧化，与金属复合时会发生金属碳化、渗碳及电化学腐蚀现象。因此，碳纤维在使用前须进行表面处理。总之，碳纤维是一种力学性能优异的新材料。 应用领域： 用碳纤维与塑料制成的复合材料所做的飞机不但轻巧，而且消耗动力少，推力大，噪音小；用碳纤维制电子计算机的磁盘，能提高计算机的储存量和运算速度；用碳纤维增强塑料来制造卫星和火箭等宇宙飞行器，机械强度高，质量小，可节约大量的燃料。1999年发生在南联盟科索沃的战争中，北约使用石墨炸弹破坏了南联盟大部分电力供应，其原理就是产生了覆盖大范围地区的碳纤维云，这些导电性纤维使供电系统短路。 目前，人们还不能直接用碳或石墨来抽成碳纤维，只能采用一些含碳的有机纤维（如尼龙丝、腈纶丝、人造丝等）做原料，将有机纤维跟塑料树脂结合在一起，放在稀有气体的气氛中，在一定压强下强热炭化而成碳纤维是纤维状的碳材料，其化学组成中含碳量在90%以上。由于碳的单质在高温下不能熔化（在3800K以上升华），而在各种溶剂中都不溶解，所以迄今无法用碳的单质来制碳纤维。碳纤维可通过高分子有机纤维的固相碳化或低分子烃类的气相热解来制取。目前世界上产生的销售的碳纤维绝大部分都是用聚丙烯腈纤维的固相碳化制得的。其产生的步骤为A预氧化：在空气中加热，维持在200-300度数十至数百分钟。预氧化的目的为使聚丙烯腈的线型分子链转化为耐热的梯型结构，以使其在高温碳化时不熔不燃而保持纤维状态。B碳化：在惰性气氛中加热至1200-1600度，维持数分至数十分钟，就可生成产品碳纤维；所用的惰性气体可以是高纯的氮气、氩气或氦气，但一般多用高纯氮气。C石墨化：再在惰性气氛（一般为高纯氩气）加热至2000-3000度，维持数秒至数十秒钟；这样生成的碳纤维也称石墨纤维。碳纤维有极好的纤度（纤度的表示法之一是9000米长的纤维的克数），一般仅约为19克；拉力高达300KG/MM2；还有耐高温、耐腐蚀、导电、传热、彭胀系数小等一系列优异性能。目前几乎没有其他材料像碳纤维那样具有那么多的优异性能。目前，碳纤维主要是制成碳纤维增强塑料来应用。这种增强塑料比钢、玻璃钢更优越，用途非常广泛，如制造火箭、宇宙飞船等重要材料；制造喷气式发动机；制造耐腐蚀化工设备等。羽毛球：现在大部分羽毛球拍杆由碳纤维制成。【碳纤维】carbon fibre 含碳量高于90％的无机高分子纤维。其中含
铁氧体 中文名称：铁氧体 英文名称：ferrite 定义：由以三价铁离子作为主要正离子成分的若干种氧化物 组成，并呈现亚铁磁性或反铁磁性的材料。 铁氧体是一种具有铁磁性的金属氧化物。就电特性来说，铁氧体的电阻率比金属、合金磁性材料大得多，而且还有较高的介电性能。铁氧体的磁性能还表现在高频时具有较高的磁导率。因而，铁氧体已成为高频弱电领域用途广泛的非金属磁性材料。由于铁氧体单位体积中储存的磁能较低，饱合磁化强度也较低（通常只有纯铁的1／3～1／5），因而限制了它在要求较高磁能密度的低频强电和大功率领域的应用。 简介 铁氧体（ferrites）是一种非金属磁性材料，它是由三氧化二铁和一种或几种其他金属氧化物（例如：氧化镍、氧化锌、氧化锰、氧化镁、氧化钡、氧化锶等）配制烧结而成。它的相对磁导率可高达几千，电阻率是金属的1011倍，涡流损耗小，适合于制作高频电磁器件。铁氧体有硬磁、软磁、矩磁、旋磁和压磁五类。 旧称铁淦氧磁物或铁淦氧，其生产过程和外观类似陶瓷，因而也称为磁性瓷。铁氧体是铁和其他一种或多种适当的金属元素的复合氧化物。性质属于半导体，通常作为磁性介质应用，铁
氧体磁性材料与金属或合金磁性材料之间最重要的区别在于导 电性。通常前者的电阻率为102～108Ω·cm，而后者只有10-6～10-4Ω·cm。 发展历史 中国最早接触到的铁氧体是公元前 4世纪发现的天然铁氧体，即磁铁矿(Fe3O4),中国所发明的指南针就是利用这种天然磁铁矿制成的。到20世纪30年代无线电技术的发展，迫切地要求高频损耗小的铁磁性材料。而四氧化三铁的电阻率很低，不能满足这一要求。1933年日本东京工业大学首先创制出含钴铁氧体的永磁材料，当时被称为OP磁石。30～40年代，法国、 日本、德国、荷兰等国相继开展了铁氧体的研究工作，其中荷兰菲利浦实验室物理学家J.L.斯诺克于1935年研究出各种具有优良性能尖晶石结构的含锌软磁铁氧体，于1946年实现工业化生产。1952年，该室J.J.文特等人曾经研制成了以 BaFe12O19为主要成分的永磁性铁氧体。这种铁氧体与1956年该室的G.H.永克尔等人所研究的四种甚高频磁性铁氧体具有类似的六角结构。1956年E.F.贝尔托和 F.福拉又报道了亚铁磁性的Y3Fe5O12的研究结果。其中代换离子Y有Pm、Sm、Eu、Gd、Tb、Dy、Ho、Er、 Tm、Yb和Lu等稀土离子。由于这类磁性化合物的晶体结构与天然矿物石榴石相同，故将其称之为石榴石结构铁氧体。迄今为止，除了1981年日本杉本光男采用超急冷法制得的非晶结构的铁氧体
发泡聚氨酯的优缺点及其应用 一、发泡聚氨酯的优点 发泡聚氨酯由双组分组成，甲组分为多元醇，乙组分为异氰酸酯，施工时两组分进入喷涂机械中混合喷出，呈雾状，一分钟发泡凝固成型。这种材料近几年才引进，用于建筑保温防水经过二、三年的使用，有较多的了解，优点很多，使用范围很广。 1.保温性能好。导热系数0. 025左右，比聚苯板还好，是目前建筑保温较好的材料。 2.防水性能好。泡沫孔是封闭的，封闭率达95% ,雨水不会从孔间渗过去。 3.因现场喷涂，形成整体防水层，没有接缝，任何高分子卷材所不及，减少维修工量。 4.粘结性能好。能够和木材、金属、砖石、玻璃等材料粘结得非常牢固，不怕大风起。 5.用于新作屋面或旧屋面维修都很适宜特别是旧屋面返修，不必铲除原有的防水层保 温层，只需清除表面的灰、砂杂物，即可喷涂。 6.施工简便速度快。每日每工可喷200多平米，有利于抢进度。 7.收头构造简单。喷涂发泡聚氨酯收头，不用特别处理，大为简化。如使用卷材，在女儿墙处，需留凹槽，收头在凹槽内;若不能留凹槽，需用扁铁封钉收头，还要涂嵌缝膏。 8.经济效益好。如果把保温层和防水层分开，不仅造价高，而且工期长，而发泡聚氨 酯一次成活。 9.耐老化好。据国外已用工程总结和研究测试获知，耐老化年限可达30年之久。 二、发泡聚氨酯的应用 1.平屋面防水保温不上人屋面加喷一道彩色涂料，作为保护层;上人屋面，在上坐 浆铺面砖。 2.瓦顶坡屋面将发泡聚氨酯喷在望板下沿，瓦块座浆在望板上，不会发生滑动。 3.墙体保温发泡聚氨酯用作墙体保温更具优越性装。配式大墙板，喷在板肋间，粘结好又严密。如用空心砌块，可将发泡聚氨酯喷在孔洞内，塞充饱满冻库的墙壁，喷涂尤佳。 目前墙体改革很关键的是保温技术，发泡聚氨酯可以大展宏图。 4.地下室外墙保温防水，是发泡聚氨酯大显身手的部位，既能保温、防水，又省去其 他保护层，一举二得。 三、发泡聚氨酯的缺点 虽然发泡聚氨酯有如此多的优越性，但也不是万能的，存在短处和不适宜之处。 1.在10℃以卜的温度，发泡率降低。因此使用时明显受到季节的制约。 2.厕所卫生间只需防水而不要保温，不宜使用发泡聚氨酯。
聚氨酯概况 一、聚氨酯定义 聚氨酯：凡是在大分子主链中含有氨基甲酸酯基的聚合物称为聚氨基甲酸酯，简称聚氨酯。 分类：聚酯型聚氨酯; 聚醚型聚氨酯。 聚酯型聚氨酯：以异氰酸酯和端羟基聚酯为原料制备的聚酯称为聚酯型聚氨酯。 聚醚型聚氨酯：以异氰酸酯和端羟基聚醚为原料制备的聚氨酯。 二、聚氨酯生产常用原料简介 己二酸（AA） 1、物理性质： 白色晶体或结晶粉末，略有酸味，微溶于水、环己烷，溶于丙酮、乙醇、乙醚。不溶于苯、石油醚。熔点152℃，沸点330.5℃（760mmHg），比重1.360（20/4℃），闪点196℃。 2、用途： AA主要用于生产尼龙（纤维和树脂），约占总生量的70%以上，聚氨酯行业中AA 的用量只约 20%，余下的用于增塑剂、造纸、药物等方面生产。 在PU行业中，AA用于生产PU革用树脂、鞋底原液、弹性体、胶粘剂和油漆等方面。 二苯基甲烷-4,4’-二异氰酸酯（MDI） 1、物理性质： 白色到微黄色结晶体（或粉末）。溶于丙酮、苯、甲苯、氯苯、硝基苯、煤油、乙酸乙酯等，比重1.197（70℃），凝固点38-39℃，沸点190℃（5mmHg）。 2、用途： MDI只用于聚氨酯行业中，其应用范围是：弹性体、纤维、革用树脂、鞋底原液、胶粘剂和油漆等方面。 多亚甲基多苯基多异氰酸酯（PAPI） 1、物理性质： 棕色粘稠液体，溶于丙酮、苯、甲苯、氯苯、硝基苯、煤油、乙酸乙酯等，比重1.23（25℃）。 2、用途： 在PU行业中，PAPI主要用于生产硬泡，此外还可用于胶粘剂、铺装材料等。
甲苯二异氰酸酯（TDI） 1、物理性质 无色至淡黄色液体，有强烈刺激性气味。可溶于醚、丙酮、苯、四氯化碳、氯等。与水、醇及胺等反应，比重 1.2244（20/4℃），熔点19.5-21.5℃，沸点251℃（760mmHg）。 2、用途： TDI的主要用途是生产PU泡沫，约占TDI总量的80%以上。此外还用于胶粘剂、弹性体、油漆、固化剂等方面。 N,N-二甲基甲酰胺（DMF） 1、物理性质： 无色透明液体，有氨气味，溶于水、乙醇、乙醚、氯仿等大多数有机溶剂，微溶于苯。溶解能力强，被称为万能有机溶剂。比重0.9445g/cm3（25/4℃），熔点-61℃，沸点153℃，折射率为1.4269。 2、用途： DMF主要用于革用树脂的合成和PU皮革生产加工方面，约占总量的90%以上，余下的用于医药和分析方面。 1，4—丁二醇（BDO） 1、物理性质： 无色粘稠油状液体，味苦，有吸湿性，无气味。可溶于水、甲醇、乙醇和丙酮，微溶于乙醚，不易挥发。比重为1.016g/cm3(20/4℃)，凝固点为20.9℃，沸点为228℃，折射率为1.4446（25℃）。 2、用途： 用于制造聚酯多元醇、不饱和树脂、药物、染料、化妆品及油漆等。 多元醇 一）：聚酯多元醇 1、分类： 聚酯多元醇的种类繁多，根据其结构来分可分为三大类：聚酯多元醇类（主要是己二酸系列），聚ε—己内酯类，聚碳酸酯类。 聚酯多元醇是由二元酸与二元醇或三元醇经酯化、缩聚成一定分子量的端羟基高聚物。 聚ε—己内酯类是ε—己内酯在催化剂（有机钛类、辛酸亚锡）存在下，由起始剂（二醇或二胺）开环聚合成线性的端羟基或端胺基高聚物。 聚碳酸酯类是1，6—己二醇与二苯基碳酸酯经酯交换、缩聚而成的聚碳酸己二醇酯二醇。 2
碳纤维性能的优缺点及其对策 现面以结构加固用的碳纤维布为例说明碳纤维的性能： 碳纤维布加固技术是利用碳素纤维布和专用结构胶对建筑构件进行加固处理，该技术采用的碳素纤维布强度是普通二级钢的10倍左右。具有强度高、重量轻、耐腐蚀性和耐久性强等优点。厚度仅为2mm左右，基本上不增加构件截面，能保证碳素纤维布与原构件共同工作。 1、碳纤维介绍 碳纤维根据原料及生产方式的不同，主要分为聚丙烯腈（PAN）基碳纤维及沥青基碳纤维。碳纤维产品包括PAN基碳纤维（高强度型）及沥青基碳纤维（高弹性型）。 2、环氧树脂 不同类型的树脂还可以保证其对砼具有良好的渗透作用，例如底涂树脂；以及对碳纤维片与砼结构的粘接作用，例如环氧粘结树脂等。 （1）环氧树脂简介 仅仅依靠碳纤维片本身并不能充分发挥其强大的力学特性及优越的耐久性能，只有通过环氧树脂将碳纤维片粘附于钢筋混凝土结构表面并与之紧密地结合在一起形成整体共同工作，才能达到补强的目的。因此，环氧树脂的性能是重要的关键之一。环氧树脂因类型不同而有不同的性能，适应于各个部位的不同要求。例如底涂树脂对混凝土具有良好的渗透作用，能渗入到混凝土内一定深度；粘贴碳纤维片的环氧树脂易于"透"过碳纤维片，有很强的粘结力。依使用温度的不同，树脂还分为夏用及冬用类树脂。 2、碳纤维材料与其他加固材料对比 （1）抗拉强度：碳纤维的抗拉强度约为钢材的10倍。 （2）弹性模量：碳纤维复合材料的拉伸弹性模量高于钢材，但芳纶和玻璃纤维复合材料的拉伸弹性模量则仅为钢材的一半和四分之一。 （3）疲劳强度：碳纤维和芳纶纤维复合材料的疲劳强度高于高强纲丝。金属材料在交变应力作用下，疲劳极限仅为静荷强度的30%～40%。由于纤维与基体复合可缓和裂纹扩展，以及存在纤维内力再分配的可能性，复合材料的疲劳极限较高，约为静荷强度的70%～80%，并在破坏前有变形显著的征兆。 （4）重量：约为钢材的五分之一。 （5）与碳纤维板的比较：碳纤维片材可以粘贴在各种形状的结构表面，而板材更适用于规则构件表面。此外，由于粘贴板材时底层树脂的用量比片材多、厚度大，与混凝土界面的粘接强度不如片材。
电感磁环材料种类和特性分析 电感器是一种电磁感应组件，用绝缘的导线在绕线支架或铁芯上绕制一定匝数的线圈而成，此线圈称为电感线圈或电感器。根据电磁感应原理，当线圈与磁场有相对运动，或是线圈通过交流电流产生交变磁场时，会产生感应电压来抵抗原磁场变化，而此抑制电流变化的特性就称为电感，其与磁导率、绕组匝数N的平方、及等效磁路截面积Ae成正比，而与等效磁路长度le成反比。电感的种类很多，各适用于不同的应用之中；电感量与线圈绕组的形状、大小、绕线方式、匝数、及中间导磁材料的种类等有关。 电感依铁芯形状不同有环型、E型及工字鼓型；依铁芯材质而言，主要有陶瓷芯及两大软磁类，分别是铁氧体及粉末铁芯等。依结构或封装方式不同有绕线式、多层式及冲压式，而绕线式又有非遮蔽式、加磁胶之半遮蔽式及遮蔽式等。 二、电感铁芯种类 用于开关转换器的电感器属于高频磁性组件，中心的铁芯材料最是影响电感器之特性，如阻抗与频率、电感值与频率、或铁芯饱和特性等。以下将介绍几种常见的铁芯材料及其饱和特性之比较，以作为选择功率电感的重要参考： 1. 陶瓷芯 陶瓷芯是常见的电感材料之一，主要是用来提供线圈绕制时所使用的支撑结构，又被称为。因所使用的铁芯为非导磁材料，具有非常低的温度系数，在操作温度范围中电感值非常稳定。然而由于以非导磁材料为介质，电感量非常低，并不是很适合电源转换器的应用。2. 铁氧体 一般高频电感所用的铁氧体铁芯是含有镍锌或锰锌之铁氧体化合物，属于矫顽磁力低的软磁类铁磁材料。图1为一般磁铁芯之磁滞曲线，磁性材料的矫顽磁力HC亦称为保磁力，系指当磁性材料已磁化到磁饱和后，使其磁化强度减为零时所需的磁场强度。矫顽力较低代表抵抗退磁能力较低，也意味着磁滞损失较小。 图1：磁铁芯之磁滞曲线

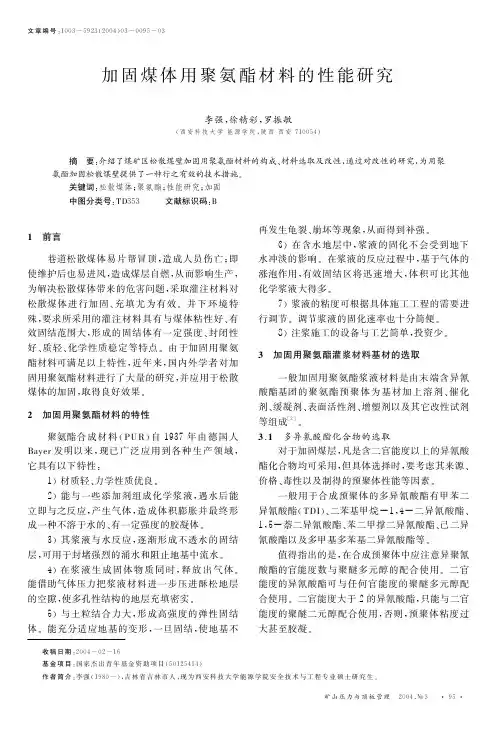

本文由灬抱抱熊贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机查看。 ■ ＰＵ 技术 医用聚氨酯材料研究进展 ◆ 鲍 俊 杰 ，刘 都 宝 ，黎兵，许戈文 安徽大学化学化工学院 ＰＵ 技 术 ＰＵ Ｔｅｃｈｎｏｌｏｇｙ 摘 要 ：概述了医用聚氨酯材料的发展背景、医用聚氨酯的性能以及分类。综述了医用 聚氨酯材料在人工心脏、人造血管、矫形绷带、计生用品、医用胶粘剂、医用敷料、人工 皮肤、 药物载体等领域的应用， 同时指出了医用聚氨酯目前存在的问题以及未来的发展前 景。 关 键 词 ：聚氨酯，医用，进展。 １ ． 医用聚氨酯发展背景 １．１ 聚氨酯树脂发展史 聚氨酯是在高分子结构主链上含有许多氨基甲酸酯基 团（－ ＮＨＣＯＯ －）的聚合物，国际上称为 ｐｏｌｙｕｒｅｔｈａｎｅ， 我国某些资料译为聚氨基甲酸酯、 聚脲烷等。 按行业习惯， 目前我国将此类聚合物通称为聚氨酯， 其系列产品统称为 聚氨酯树脂， 是合成材料中的重要品种， 它已跃居合成材 ［１］ 料第六位 。 聚氨酯树脂是一种新型的具有独特性能和多方面用途 的高聚物， 已有７０多年的发展历史。 它以二异氰酸酯和多 元醇为基本原料加聚而成， 选择不同数目的官能基团和不 同类型的官能基， 采用不同的合成工艺， 能制备出性能各 异、 表现形式各种各样的聚氨酯产品。 有从十分柔软到极 其坚硬的泡沫塑料， 有耐磨性能优异的弹性橡胶， 有高光 泽性的油漆、 涂料， 也有高回弹性的合成纤维、 抗挠曲性 能优良的合成皮革、 粘结性能优良的胶粘剂以及防水涂料 和灌浆材料等， 逐渐形成了一个品种多样、 性能优异的新 ［２］ 型合成材料系列 。 ７２ 环 球 聚 氨 酯 网 ｗｗｗ ．ｐｕｗｏｒｌｄ． ｃｏｍ 由于这种高聚物具有可发泡性、弹性、耐磨性、粘 接性、耐低温性、耐溶剂性、耐生物老化性等，因此，它 是发展较快的一种高分子合成材料， 被广泛用应于工业及 日常生活中， 并几乎渗透到国民经济各个部门。 其产量与 品种与年俱增， 国外有人说： “７０年代聚氨酯树脂工业的 地位相当于２０年代的钢铁工业、 ４０年代的聚烯烃。［２］我国 ” 从６０年代初在这个领域内开展科研工作， 并逐步建立了工 业生产装置。 到目前为止， 我国的聚氨酯工业从科研到生 产已基本形成体系， 初具规模。 １．２ 医用聚氨酯 大量动物实验和急慢性毒性实验证实，医用聚氨酯 无毒、 无致畸变作用， 对局部无刺激性反映和过敏反应， 聚 ［３］ 氨酯在医学领域上应用具有较好的生物相容性 。 医用聚 氨酯材料有与人体组织相容性和血液相容性好，良好的韧 性、耐溶剂性、耐水解性、耐微生物，无毒性，良好的耐 磨损、 粘结性、 抗曲挠性能，容易成型加工，性能可控等优 异的性能， 并能根据要求生产出透明的产品等等。 这些优 势保证了使用聚氨酯产品无论是生产体内或体外的医疗用 ＰＯ ＬＹＵＲＥＴＨＡＮＥ ＰＵ 技术？医用聚氨酯材料研究进展 具都能使其发挥出良好的性能。 自２０世纪５０年代聚氨酯首次应用于生物医学，四十多 年来，聚氨酯在医学上的用途日益广泛， １９５８年聚氨酯首 次用于骨折修复材料，而后又成功地应用于血管外科手术缝 合用补充涂层， ７０年代开始，聚氨酯作为一种医用材料已 倍受重视。 到了８０年代，用聚氨酯弹性体制造人工心脏移 植手术获得成功，使聚氨酯材料在生物医学上的应用得到进 一步的发展［４］，近年来，随着科技的进步和研究水平的 提高， 新的医用聚氨酯材料不断涌现， 制品的性能也不断 完善。 １．２．１医用聚氨酯的性能 聚氨酯是由软链段和硬链段交替镶嵌组成的、含有 许多 －ＮＨＣＯＯ－ 基团的极性高聚物，通过选择适当的软、硬 链段结构及其比例，就可合成出既具有良好的物理机械性 能，又具有血液相容性
B1级聚氨酯保温板简介 概述 聚氨酯保温板是由组合聚醚和聚合MDI（多苯基多亚甲基多异氰酸酯）进行发泡反应而制得，经GB8624-2012标准检验判定阻燃等级为B1级的硬质聚氨酯泡沫塑料有机保温材料。主要用于建筑物围护节能和大型冷库、冷链保温领域。同时，也可用于工业厂房、船舶、车辆、军工、水利建设等领域的防火保温隔热。 现行国家标准GB 8624-2012《建筑材料及制品燃烧性能分级》将建筑材料按阻燃能力高低依次划分为A级（不燃材料）、B1级（难燃材料）、B2级（可燃材料）、B3级（易燃材料）。根据不同的应用场合，建筑材料选用时应满足国家、地方法律法规要求的最低阻燃等级要求。 聚氨酯保温板由于其有机材料的特性，在现行的技术条件下，最高只能达到阻燃等级B1级的判定。且B1级聚氨酯保温板的研发和制造在技术上有瓶颈和难处，目前国内只有少数几家大的生产企业能够做到。大部分中小企业所生产的聚氨酯保温板只能达到B2级甚至是B3级。 2研发途径 提高聚氨酯材料的阻燃性能通常有以下三种方法：1、添加阻燃剂，主要有磷系、卤素系类的阻燃剂；2、提高配方中异氰酸根指数，即增加黑料（MDI）的用量；3、通过分子结构改性技术，增加材料阻燃性能。 外加阻燃剂容易造成聚氨酯泡沫塑料燃烧时产烟量和毒性增大，且随着时间的推移，阻燃剂容易迁移失效。而聚合MDI的成分单一，黏度较大，可调整的余地很小。因此聚氨酯泡沫塑料性能的改进主要是通过调节聚氨酯硬泡组合聚醚的组分来实现，聚氨酯硬泡组合聚醚性能将直接影响聚氨酯硬泡生产的工艺性能和最终产品的物理性能与使用特性，泡沫导热系数、密度、强度、硬度、阻燃性能等均可以随聚氨酯硬泡组合聚醚原料配方的不同而改变。 3技术特点
碳纤维材料的性能及应用 摘要：介绍了碳纤维及其增强复合材料，详细介绍了碳纤维复合材料的分类和特性,着重阐述了碳纤维及其复合材料在高新技术领域和能源、体育器材等民 用领域的应用，并对未来碳纤维复合材料的发展趋势进行了分析。 关键词：碳纤维性能应用 0引言 碳纤维复合材料具有轻质、高强度、高刚度、优良的减振性、耐疲劳和耐腐蚀等优异性能。以高性能碳纤维复合材料为典型代表的先进复合材料作为结构、功能或结构/功能一体化材料，不仅在国防战略武器建设中具有不可替代性，在绿色能源建设、节约能源技术发展和促进能源多样化过程中也将发挥极其重要的作用。若将先进碳纤维复合材料在国防领域的应用水平和规模视作国家安全的重要保证，则碳纤维复合材料在交通运输、风力发电、石油开采、电力输送等领域的应用将与有效减少温室气体排放、解决全球气候变暖等环境问题密切相关。随着对碳纤维复合材料认识的不断深化，以及制造技术水平的不断提升，碳纤维复合材料在相关领域的应用研究与装备不断取得进展，借鉴国际先进的碳纤维复合材料应用经验，牵引高性能碳纤维及其复合材料的国产化步伐，对于改变经济结构、节能减排具有重要的战略意义。 1碳纤维材料 1.1何为碳纤维材料 碳纤维是一种含碳量在9 2% 以上的新型高性能纤维材料, 具有重量轻、高强度、高模量、耐高温、耐磨、耐腐蚀、抗疲劳、导电、导热和远红外辐射等多种优异性能, 不仅是21 世纪新材料领域的高科技产品, 更是国家重要的战略性基础材料, 政治、经济和军事意义十分重大。碳纤维分为聚丙烯睛基、沥青基和粘胶基 3种, 其中90 % 为聚丙烯睛基碳纤维。聚丙烯睛基碳纤维的生产过程主要包括原丝生产和原丝碳化两部分。用碳纤维与树脂、金属、陶瓷、玻璃等基体制成的复合材料, 广泛应用于航空航天领域体育休闲领域以及汽车制造、新型建材、
一. 磁性材料的基本特性 1. 磁性材料的磁化曲线 磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线（M～H或B～H曲线）。磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。 2. 软磁材料的常用磁性能参数 饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。 剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。 矩形比：Br∕Bs 矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。 磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。 初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。 居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。它确定了磁性器件工作的上限温度。 损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝ f2 t2 / ，ρ降低，磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ。在自由静止空气中磁芯的损耗与磁芯的温升关系为： 总功率耗散（mW）/表面积（cm2）
聚氨酯分子结构与性能的关系 聚氨酯由长链段原料与短链段原料聚合而成，是一种嵌段聚合物。一般长链二元醇构成软段，而硬段则是由多异氰酸酯和扩链剂构成。软段和硬段种类影响着材料的软硬程度、强度等性能。 2.3.1 影响性能的基本因素 聚氨酯制品品种繁多、形态各异，影响各种聚氨酯制品性能的因素很多，这些因素之间相互有一定的联系。对于聚氨酯弹性体材料、泡沫塑料，性能的决定因素各不相同，但有一些共性。 基团的内聚能 聚氨酯材料大多由聚酯、聚醚等长链多元醇与多异氰酸酯、扩链剂或交联剂反应而制成。聚氨酯的性能与其分子结构有关，而基团是分子的基本组成成分。通常，聚合物的各种性能，如力学强度、结晶度等与基团的内聚能大小有关。聚氨酯分子中，除含有氨基甲酸酯基团外，不同的聚氨酯制品中还有酯基、醚基、脲基、脲基甲酸酯基、缩二脲、芳环及脂链等基团中的一种或多种。各基团对分子内引力的影响可用组分中各不同基团的内聚能表示，有关基团的内聚能（摩尔内能）见表2-11。 表2-11 基团的内聚能/（kJ/mol）
由表2-11可见，酯基的内聚能比脂肪烃和醚基的内聚能高；脲基和氨基甲酸酯基的内聚能高，极性强。因此聚酯型聚氨酯的强度高于聚醚型和聚烯烃型，聚氨酯-脲的内聚力、粘附性及软化点比聚氨酯的高。 聚氨酯材料的结晶性、相分离程度等与大分子之间和分子内的吸引力有关，这些与组成聚氨酯的软段及硬段种类有关，也即与基团种类及密集程度有关。 氢键 氢键存在于含电负性较强的氮原子、氧原子的基团和含H原子的基团之间，与基团内聚能大小有关，硬段的氨基甲酸酯或脲基的极性强，氢键多存在于硬段之间。据报道，聚氨酯中的多种基团的亚胺基（NH）大部分能形成氢键，而其中大部分是NH与硬段中的羰基形成的，小部分与软段中的醚氧基或酯羰基之间形成的。与分子内化学键的键合力相比，氢键是一种物理吸引力，极性链段的紧密排列促使氢键形成；在较高温度时，链段接受能量而活动，氢键消失。氢键起物理交联作用，它可使聚氨酯弹性体具有较高的强度、耐磨性。氢键越多，分子间作用力越强，材料的强度越高。 结晶性 结构规整、含极性及刚性基团多的线性聚氨酯，分子间氢键多，材料的结
