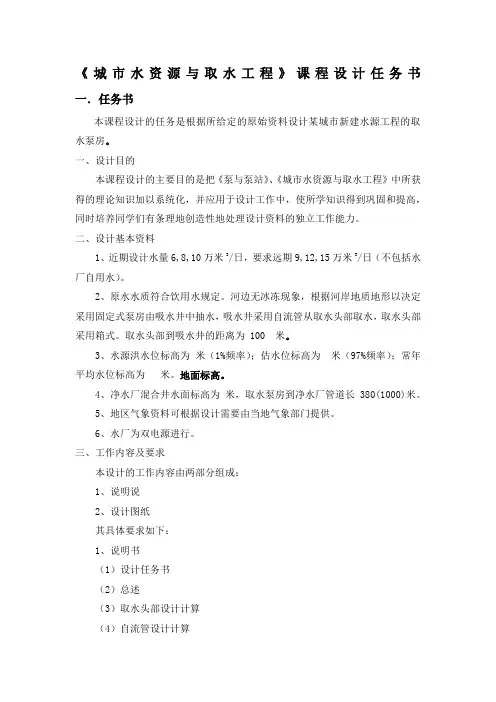

《城市水资源与取水工程》课程设计任务书
一．任务书
本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的
本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料
1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作容及要求
本设计的工作容由两部分组成：
1、说明说
2、设计图纸
其具体要求如下：
1、说明书
（1）设计任务书
（2）总述
（3）取水头部设计计算
（4）自流管设计计算
（5）水泵设计流量及扬程
（6）水泵机组选择
（7）吸、压水管的设计
（8）机组及管路布置
（9）泵站管路的水力计算
（10）辅助设备的选择和布置
（11）泵站各部分标高的确定
（11）泵房平面尺寸确定
（12）取水构筑物总体布置草图（包括取水头部和取水泵站）
2、设计图纸
根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设
备及管材配件的等材料表。
二、总述
本次设计为一级泵站，给水泵站采用圆形钢筋混凝土结构，泵房设计外径为16m，泵房上设操作平台。自流管采用DN800的钢管，吸水管采用DN600的钢管，压水管为DN450的钢管，输水干管采用DN600的钢管。筒体为钢筋混凝土结构，所有管路配件均为钢制零件。水泵机组采用14sh—13A型水泵，JS—116—4型异步电动机，近期二用一备，远期三用一备。起重机选用DL型电动单梁桥式，，排水设备选用WQ20-15型潜水泵，通风设备选用T35-11型轴流风机两台。
三、取水头部设计计算
1.设计流量Q的确定：
考虑到输水干管漏损和净化场本身用水，取水用水系数α=1.05，所以近期设计流量为：
2.取水头部的设计和计算
本设计中取水头部选用箱式取水头部
格栅面积公式：，（m2）
式中：Q——设计流量，1.09375（m3/s）
V——过栅流速，取0.4m/s
k1——栅条的堵塞系数，取0.75
k2——栅条的面积减小系数，k2=b/（b+s）
b——栅条净间距，取40mm
s——栅条厚度，取10mm
则：k2=b/（b+s）=40/（40+10）=0.8
取水头部两面进水，采用4个栅格，单个栅格的面积为f=F/4=4.48/4=1.12m2查《给水排水设计手册》第三册得：
选用的栅格尺寸为：
进水口尺寸为：
有效面积为：1.18m2
标准图号为S321-1，型号为12
四、自流管设计计算
采用远期流量进行计算，由于采用两条自流管输水，所以单管的输水流量
，根据输水管的流速围1.0-1.5m/s，选取V=1.2 m/s，
，因此输水管采用800mm的钢管。
五、水泵设计流量及扬程
1.取水头部到泵房吸水间的水头损失
在正常工作最大流量下的情况下，由于有两条自流管，当一条自流管检修时，另一条输水管应通过75%的设计流量，即
%=
查《给排水设计手册》中的钢管水力计算表，选用两条DN800的钢管作为自流
管，查水力计算表得：
Q1=820时，V1=1.63m/s，1000i1=3.81
Q2=830时，V1=1.65m/s，1000i2=3.90
利用插法求得，=820.31时，1000i=3.86，V=1.63 m/s<2 m/s,符合要求。
由式h=il（l=100m），得(1.1是包括局部水头损失而加大的系数)。
取水头部的水头损失取h2=0.4m；
所以从吸水头部到吸水井的水头损失
H=
2.水泵所需的净扬程H ST
因为从吸水头部到吸水井的水头损失为0.82m，则吸水间中的最高水位标高：H洪=（73.2-0.82）m=72.38m
H枯=（65.5-0.82）m=64.68m
所以所需的净扬程H ST为：
洪水位时，H ST洪=95.20-72.38=22.82m
枯水位时，H ST枯=95.20-64.68=30.52m
3.输水干管中的水头损失（按远期考虑）
设采用两条DN800钢管并联作为原水输水干管，一条管管检修时，另一条输
水管应通过75%的设计流量（按远期考虑），即：
查水力计算表得管流速V=1.63 m/s，1000i=3.86，所以：
=1.1×3.86×380=1.61m（式中1.1为局部损失加大系数）4.泵站管路的水头损失
粗估为2m，考虑安全水头为2m
则泵设计扬程为：
估水位时，H max=30.52+1.61+2+2=36.13m
洪水位时，H min=22.82+1.61+2+2=28.43m
六、水泵机组选择
1.初选泵和电机
近期三台14Sh-13A型泵（Q=240~370L/s，H=41~30m，N=121~136kW，Hs=3.5m，m1=1000kg），两台工作，一台备用。远期增加一台同型号泵，三台工作，一台备用。
根据14Sh-13A型泵的要求选用JS-116-4型异步电动机（N=155kW,
n=1470r/min, m2=1080kg）
2.机组基础尺寸的确定
查泵与电机安装尺寸，计算出14Sh-13A型泵机组基础平面尺寸为2468mm ×1020mm，机组总重量W=Wp+Wm=10548+9800=20348N
式中L——基础长度，L/m
B——基础宽度，B/m
γ——基础所用材料的容重，对于混凝土基础，γ=23520N/m3
所以
七、吸压水管的设计
1.吸水管
已知，因此
吸水管采用DN600的钢管，V=1.25m/s,1000i=3.54
2.压水管
压水管采用DN450的钢管，V=2.22m/s,1000i=14.48
八、机组及管路布置
为了布置紧凑，充分利用建筑面积，将四台机组交错并列布置成两排，两台为正常转向，两台为反常转向，在订货时应予以说明。每台水泵有单独的吸水管，吸水管与压水管采用直进直出方式布置，压水管引出泵房后两两连接起来。泵出水管上设有止回阀（H44T（X）-10型）、电动蝶阀（D941型）和手动蝶阀（D341型），吸水管上设手动闸阀（Z45W-10型）。为了减少泵房建筑面积，闸阀切换井设在泵房外面，两条DN900输水管用DN900蝶阀（D341型）连接起来，每条输水管上各设切换用的蝶阀（D341型）一个。
九、泵站管路的水力计算
按一条最不利路线（见如下草图）
《城市水资源与取水工程》课程设计任务书 一．任务书 本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。 一、设计目的 本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。 二、设计基本资料 1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。 2、原水水质符合饮用水规定。河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。取水头部到吸水井的距离为100 米。 3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。地面标高70.00。 4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380(1000)米。 5、地区气象资料可根据设计需要由当地气象部门提供。 6、水厂为双电源进行。 三、工作内容及要求 本设计的工作内容由两部分组成： 1、说明说 2、设计图纸 其具体要求如下： 1、说明书 （1）设计任务书 （2）总述 （3）取水头部设计计算
（4）自流管设计计算 （5）水泵设计流量及扬程 （6）水泵机组选择 （7）吸、压水管的设计 （8）机组及管路布置 （9）泵站内管路的水力计算 （10）辅助设备的选择和布置 （11）泵站各部分标高的确定 （11）泵房平面尺寸确定 （12）取水构筑物总体布置草图（包括取水头部和取水泵站） 2、设计图纸 根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。绘制取水工程枢纽图。 泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
建筑给排水课程设计说明书及计算书
目录 设计依据________________________________________________________ - 0 - 设计围__________________________________________________________ - 0 - 工程概况________________________________________________________ - 0 -
生活给水系统计算________________________________________________ - 1 - 1、高层给水计算_____________________________________________ - 1 - 1）各卫生间给水系统计算表_______________________________ - 2 - 2）顶层用户给水系统干管计算表___________________________ - 9 - 3）高层用户给水系统计算表______________________________ - 11 - 2、低层给水计算____________________________________________ - 13 - 3、水表选择________________________________________________ - 17 - 4、地下室加压水泵的选择____________________________________ - 18 - 生活污水排水系统计算___________________________________________ - 19 - 1、住宅卫生间排水计算______________________________________ - 19 - 2、厨房排水计算____________________________________________ - 23 - 3、商场公共卫生间排水计算__________________________________ - 26 - 4、排水附件的设置__________________________________________ - 28 - 5、检查井的设置____________________________________________ - 29 - 6、化粪池的设置____________________________________________ - 29 - 消火栓系统计算_________________________________________________ - 29 - 1、消火栓的布置___________________________________________ - 29 - 2、消防水量________________________________________________ - 31 - 3、水枪充实水柱高度的确定__________________________________ - 31 - 4、水枪喷嘴处所需压力计算__________________________________ - 32 - 5、水枪喷嘴出流量计算______________________________________ - 32 - 6、水带阻力计算____________________________________________ - 33 - 7、消火栓口所需压力计算____________________________________ - 33 - 8、消防系统管材选择________________________________________ - 33 - 9、水力计算________________________________________________ - 33 -
《建筑结构》课程设计计算书 --整体式单向板肋梁楼盖设计 指导老师：刘雁 班级：建学0901班 学生姓名：张楠 学号： 091402110 设计时间： 2012年1月 扬州大学建筑科学与工程学院建筑学系
目录 1、设计任务书———————————3 2、设计计算书———————————5 3、平面结构布置——————————5 4、板的设计————————————6 5、次梁的设计———————————8 6、主梁的设计———————————12
一、设计题目 整体式单向板肋梁楼盖设计 二、设计资料 1.扬州大学图书馆, 层高均为5.0米，开间5米，进深6.6米。试设计第三层楼盖。楼盖拟采用整体式单向板肋梁楼盖，混凝土强度等级为C30，钢筋采用HRB400。 2.楼面做法：楼面面层为20mm厚1:2水泥白石子磨光打蜡，找平层为20mm厚1:3水泥砂浆，板底为20mm厚混合砂浆抹灰。 三、设计内容 1.结构布置 楼盖采用整体式单向板肋梁楼盖方案，确定梁板截面尺寸。 2.板的计算 （1）确定板厚 （2）计算板上荷载 （3）按照塑性理论计算板的内力 （4）计算板的配筋
3.次梁计算 （1）确定次梁尺寸 （2）计算次梁上荷载 （3）按照塑性理论计算次梁内力 （4）计算次梁配筋 4.主梁计算 （1）确定主梁尺寸 （2）计算主梁上荷载 （3）按照弹性理论计算主梁内力，应考虑活荷载的不利布置及调幅 （4）绘制主梁内力包罗图 （5）计算主梁的配筋，选用只考虑箍筋抗剪的方案 （6）绘制主梁抵抗弯矩图，布置钢筋 5.平面布置简图
成果应包括： 1.计算书 （1）结构布置简图 （2）板和次梁的内力计算，配筋 （3）主梁的内力计算，内力包络图，配筋 2.图纸 （1）绘制结构平面布置图（包括梁板编号，板配筋），比例1:100（2）绘制次梁配筋图（包括立面、剖面详图），比例1:50,1:20 （3）绘制主梁弯矩包罗图、抵抗弯矩图及配筋图（包括立面、剖面详图），比例1:50,1:20 （4）设计说明

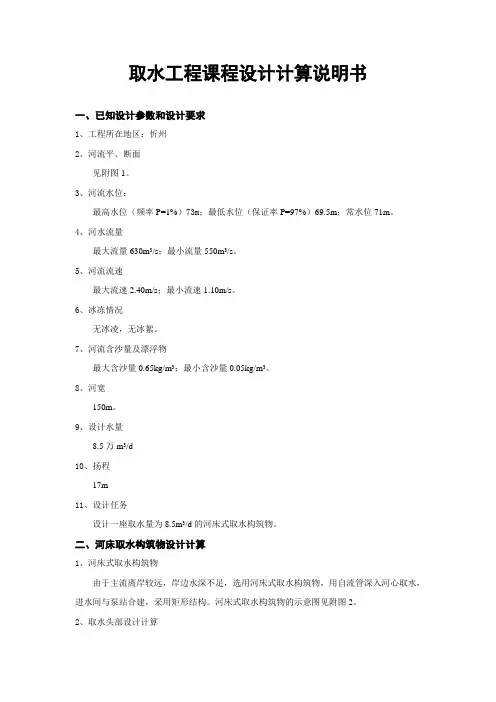

取水工程课程设计计算说明书 一、已知设计参数和设计要求 1、工程所在地区：忻州 2、河流平、断面 见附图1。 3、河流水位： 最高水位（频率P=1%）73m；最低水位（保证率P=97%）69.5m；常水位71m。 4、河水流量 最大流量630m3/s；最小流量550m3/s。 5、河流流速 最大流速2.40m/s；最小流速1.10m/s。 6、冰冻情况 无冰凌，无冰絮。 7、河流含沙量及漂浮物 最大含沙量0.65kg/m3；最小含沙量0.05kg/m3。 8、河宽 150m。 9、设计水量 8.5万m3/d 10、扬程 17m 11、设计任务 设计一座取水量为8.5m3/d的河床式取水构筑物。 二、河床取水构筑物设计计算 1、河床式取水构筑物 由于主流离岸较远，岸边水深不足，选用河床式取水构筑物，用自流管深入河心取水，进水间与泵站合建，采用矩形结构。河床式取水构筑物的示意图见附图2。 2、取水头部设计计算
