《电机学》要求掌握的重点内容
一、基本概念和基本原理
1 . 单相变压器空载时的电流与主磁通不同相位，存在一个相位角度差αFe，因为存在铁耗电流。空载电流是尖顶波形，因为其中有较大的三次谐波。
2 . 直流电机电枢绕组中流动的也是交流电流。但其励磁绕组中流的是直流电流。直流电动机的励磁方式有他励、并励、串励、复励等。
3 . 直流电机的反电势表达式为E =C E Φ n；而电磁转矩表达式则为T em =C T ΦI。
4 . 直流电机的并联支路数总是成对的。而交流绕组的并联支路数则不一定。
5 . 在直流电机中，单叠绕组的元件是以一个叠在另外一个之上的方式，串联而成的。无论是单波绕组、还是单叠绕组，换向片将所有元件串联在一起、构成了一个单一的闭合回路。
6 . 异步电机又称感应电机，因为异步电机的转子电流是通过电磁感应而产生的。
7 . 异步电动机降压起动时，起动转矩减小，起动转矩和绕组的起动电流的平方成正比地减小。
8 . 一次侧电压的幅值、频率不变时，变压器的铁心的饱和程度是基本不变的，励磁电抗也基本不变。
9 . 同步发电机的短路特性是一条直线，三相对称短路时磁路是不饱和的；三相对称稳态短路时，短路电路为纯去磁的直轴分量。
10 . 同步电机励磁绕组中的电流是直流电流，励磁方式主要有励磁发电机励磁、静止整流器励磁、旋转整流器励磁等。
11 . 三相合成磁动势中没有偶次谐波；对称三相绕组通对称三相电流，其合成磁动势中没有3的倍数磁谐波。
12 . 三相变压器一般都希望有某一侧是三角形连接或者有某一侧中点接地。因为三相变压器的绕组联结都希望有三次谐波电流的通路。
13 . 对称三相绕组通对称三相电流时，其合成磁动势中的5次谐波是反转的；7次谐波是正转的。
14 . 串励直流电动机的机械特性比较软。他励直流电动机的机械特性比较硬。
15 . 变压器短路试验可以测量变压器绕组的漏阻抗；而空载试验则可以测量绕组的励磁阻抗参数。
16 . 变压器的变比等于一次侧绕组与二次侧绕组的匝数比。而单相变压器的变比则还可以表示成一、二次侧的额定电压之比。
17 . 正常励磁时，同步发电机的功率因数等于1；保持输出有功不变，使励磁电流小于正常励磁（欠励）时，则直轴电枢反应的性质是助磁的；保持输出有功不变，使励磁电流大于正常励磁（过励）时，则直轴电枢反应的性质是去磁的。
18 . 在直流电机中，铁耗主要存在于转子铁心(电枢铁心)中，因为定子铁心磁场基本不变。
19 . 在直流电机中，第一节距y1等于元件第1边与第2边之间相差的槽数。合成节距y等于相串联的两元件的上元件边之间相差的槽数。
20 . 在直流电机中，当不考虑饱和时，交轴电枢反应的特点是使磁场为零的位置偏移，但每极磁通不变。当电刷位于几何中性线上时，电枢反应是交磁性质的。
21 . 在直流电动机中，将外部的直流电变换成内部的交流电的部件是换向器。换向器的作用是将直流转换成交流（或相反）。
22 . 在同步电机中，当定子绕组交链的励磁磁通Φ0为最大值时，反电势E0达到最小值，当Φ0达到零时，E0达到最大值，Φ0和E0这两者之间的相位关系为Φ0超前E0 90o。且E0和Φ0之间的关系表达式为：E0 = 4.44 f N k N1Φ0。
23 . 在电机中，漏磁通是指仅交链绕组自身的磁通，其产生的反电动势往往可以用一个漏电抗压降（或负电抗压降）来等效。
24 . 异步电机的转子有：鼠笼式、绕线式等两种。
25 . 异步电机的转差率s定义为：同步转速与转子转速之差与同步转速的比值。异步电机工作于电动机状
态时，其转差率s的范围是1>s>0。
26 . 异步电动机的电磁转矩T em与转差率s的关系T em-s曲线有三个关键点，分别是起动点（s = 1）、最大电磁转矩点（s=s m）、同步点（s=0）。当异步电机的转子电阻改变时，其最大电磁转矩T em的大小、转差率s m的特点是：大小不变，s位置变化。
27 . 异步电动机必须从电网吸收滞后性质的无功，用于激磁。
28 . 一个线圈组通上交流电，其磁动势随着时间的变化具有脉振性质。单个线圈通交流电，其磁动势随着时间的变化也具有脉振性质。
29 . 同步发电机并网时，要求其三相端电压同电网三相电压具有相同的：频率、幅值、波形、相序（和相位）等。
30 . 同步电机的转子有隐极式和凸极式两种。
31 . 鼠笼转子的等效相数等于其槽数，而每相的等效匝数则为1/2。
32 . 三相对称交流绕组，通对称三相交流电流，其基波合成磁动势是一个圆形旋转的磁动势，其旋转的方向是从超前相绕组轴线转向滞后相轴线，再到下一个滞后相的轴线。
33 . 三相变压器的三相绕组之间有星形和三角形等两种连接方法；磁路则有组式和心式等两种结构。
34 . 三相变压器的6个奇数联结组号为1、3、5、7、9、11。而6个偶数联结组号则为0、2、4、6、8、10。
35 . 交流绕组中，每极每相槽数q ＝q ＝ Z/2p/m（假定槽数为Z,极对数为p，相数为m）。. 在交流绕组中，既有采用120o相带的，也有采用60o相带的。其中60o相带的基波绕组系数、反电动势较高。
36 . 对称分量法可用于分析变压器、同步电机的不对称运行，其应用的前提是系统为线性的，因而可以应用叠加原理，将不对称的三相电量系统，分解为正序、负序、零序等三组对称的三相系统。
37 . 短距系数的计算公式是k y1 = sin(π/2×y1/τ)，其物理意义是短距导致反电势（或磁动势）与整距相比所打的折扣（或减小的系数）。而分布系数的计算公式则是k q1 = sin(qα1 /2 ) / q / sin(α1 / 2)，其物理意义是q 个线圈依次相差α1电角度时，反电势（或磁动势）相对集中的情况所减小的系数（或打的折扣）。
38 . 电流互感器是用来测量电流，其二次侧不能开路。而电压互感器则是用来测量电压，其二次侧不能短路。
39 . 电机是将机械能转换为电能（或相反），或者将一种交流电压等级改变为另外一种交流电压等级的装置。从能量转换角度看，电机可以分为变压器、电动机、发电机等三类。
40 . 槽距电角度α1的计算公式为α1 = p×360o/Z。可见槽距电角度α1等于槽距机械角度αm的p倍。
41 . 变压器绕组归算的原则是：在归算前后，保证绕组的磁动势不变，以及保证绕组的有功和无功不变。
42 . 变压器的效率特性曲线的特点是存在一个最大值，即当可变损耗等于不变损耗时达到最大值。
43 . 变压器的空载试验通常在低压侧加电压和进行测量。变压器的短路试验通常在高压侧加电压和进行测量。
44 . 变压器并联运行时，空载无环流的条件是：变比相同以及联结组号相同。
45 . 变压器并联运行时，负载分配原则是：变压器负载电流的标幺值与短路阻抗的标幺值成反比。并联运行时变压器的容量能够得到充分利用的条件是：短路阻抗的标幺值要相等，且它们的阻抗角也要相等。
二、基本方程、数学模型、等效电路、相量图
1. 并励直流电动机的等效电路、电枢回路电压方程式。
2. 单相（三相）交流绕组通交流电流时，基波脉振（或旋转）磁动势振幅最大值的表达式；
3. 变压器的T型等效电路、绕组折算后的变压器方程式组。
4. 转子旋转时，经过频率和绕组折算后的异步电动机方程式组、T型等效电路。
5. 隐极（及凸极）同步发电机的电压方程式、相量图（不饱和时）。
1、变压器的铁心损耗包括：磁滞损耗 、涡流损耗。 2、感应电机经两次折算后得到等效电路，这两次折算为：频率折算、绕组折算。 3、直流电机按励磁方式可分类为：他励式、并励式 、串励式 、复励式。 4、变压器开路试验可以获得哪些等效电路参数：激磁电阻、激磁电抗。 4、同步电动机的起动方法有：变频起动、辅助起动、异步起动。 5、变压器等效绕组折算的一般原则是：归算前、后二次侧绕组磁动势保持不变。 6、并励直流发电机希望改变他电枢两端的正负极性，采用的方法是改变励磁绕组的接法。 7、直流发电机的电磁转矩与转速方向相反，转子电枢导体中的电流是交流电。 8、变压器制造时，硅钢片接缝变大，那么此台变压器的励磁电流将增大。 9、一台感应电机，其转差率s>1，转速n<0，则电机运行状态是电磁制动。 10、一台三相感应电机接在50Hz 三相交流电源上运行，额定转速为1480r/min ，定子上A 、B 两导体空间相隔20°机械角度，则A 、B 两导体的空间电角度为：40°。 11、简述改变他励直流电动机、三相鼠笼异步电动机转子转向的方法。 答：他励直流电动机：将电枢绕组的两个接线端对调；三相鼠笼异步电动机：将三相电源线的任意两根线换接。 12、简述并励直流发电机的自励条件。 答：1.磁路中必须有剩磁；2.励磁磁动势与剩磁两者的方向必须相同；3.励磁回路的总电阻必须小于临界电阻。 13、已知直流他励电机的额定电流I N 、额定电压U N 、额定效率ηN ，简述直流电动机和直流发电机额定功率的定义，并写出表达式。 答：对于发电机，额定功率是指线端输出的电功率，I U P ;对于电动机，额定功率是指轴上输出的机械功率，N N N N =。 14、简述单相变压器的工作原理。 15、为什么同步电动机不能自启动？说明原因。 16、一台三相绕线型感应电动机，若将定子三相短路，转子绕组通入频率为f1的三相交流电，试问：空载时电机转子能否转动，分析其工作原理。 17、简述直流电机、鼠笼异步电机、绕线异步电机和同步电机的原理和结构异同？ 18、在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的，要遵循哪些原则？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠，电流不匹配，必须通过归算，才能得到两边直接连接的等效电路。 归算原则：归算前、后二次侧绕组磁动势保持不变。 19、一台并励直流发电机不能正常输出电压，试分析其可能原因。 答：1.磁路中没有剩磁；2.励磁回路与电枢回路之间接线错误；3.励磁回路的总电阻大于临界电阻。 20、一台他励直流电动机拖动一台他励直流发电机在额定转速下运行，当发电机电枢电流增加时，电动机的电枢电流有何变化？并说明其原因。 答：直流电动机的电枢电流也增加。因为直流发电机电流增加时，则制动转矩即电磁转矩增大，要使电动机在额定转速下运行，则必须增大输入转矩即电动机的输出转矩，那么，电动机的电磁转矩增大，因此电枢电流也增大。

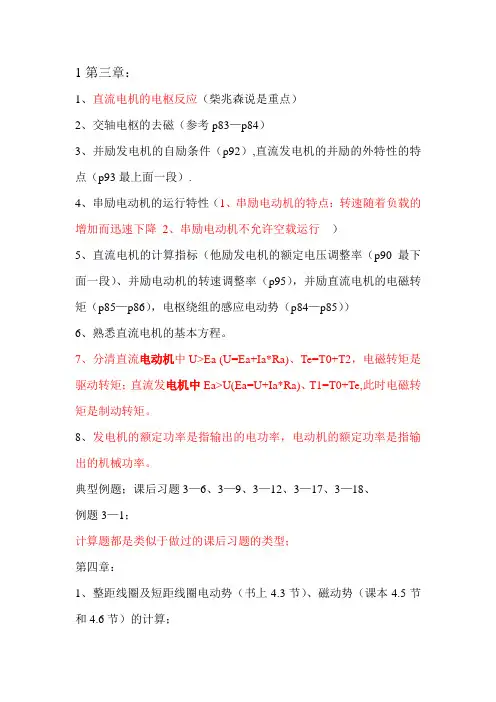

电机学主要知识点复习提纲 一、直流电机 A. 主要概念 1. 换向器、电刷、电枢接触压降2 U b 2. 极数和极对数 3. 主磁极、励磁绕组 4. 电枢、电枢铁心、电枢绕组 5. 额定值 6. 元件 7. 单叠、单波绕组 8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式 12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场 14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E、转矩常数C T 16. 电磁功率P em 电枢铜耗p Cua
励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2 可变损耗、不变损耗、空载损耗 17. 直流电动机（DM ）的工作特性 18. 串励电动机的“飞速”或“飞车” 19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、 软特性 20. 稳定性 21. DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动； 启动电流 22. DM 的调速方法：电枢串电阻、调励磁、调端电压 23. DM 的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式： 发电机：P N ＝U N I N (输出电功率) 电动机：P N ＝U N I N ηN (输出机械功率) 反电势： 60E a E E C n pN C a Φ==
电磁转矩： em a 2T a T T C I pN C a Φπ== 直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： 12 ()()a f a f a a a f a a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++ 12em Cua Cuf em Fe mec ad P P p p P P p p p =++=+++ DM 的转矩方程：20d d em T T T J t Ω --= DM 的效率：2111 2100%100%(1)100%P P p p P P P p η-∑∑= ?=?=-?+∑ 他励DM 的转速调整率： 0N N 100%n n n n -?=? DM 的机械特性：em 2 T j a j a a ) (T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-= . 并联DM 的理想空载转速n 0： 二、变压器 A. 主要概念 1. 单相、三相；变压器组、心式变压器；电力变压器、互感器； 干式、油浸式变压器 2. 铁心柱、轭部 3. 额定容量、一次侧、二次侧 4. 高压绕组、低压绕组
一、直流电机 A. 主要概念 1. 换向器、电刷、电枢接触压降2 U b 2. 极数和极对数 3. 主磁极、励磁绕组 4. 电枢、电枢铁心、电枢绕组 5. 额定值 6. 元件 7. 单叠、单波绕组 8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式 12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场 14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E、转矩常数C T 16. 电磁功率P em 电枢铜耗p Cua 励磁铜耗p Cuf 电机铁耗p Fe 机械损耗p mec 附加损耗p ad 输出机械功率P2 可变损耗、不变损耗、空载损耗 17. 直流电动机（DM）的工作特性 18. 串励电动机的“飞速”或“飞车” 19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性 21. DM的启动方法：直接启动、电枢回路串电阻启动、降压启动 22. DM的调速方法：电枢回路串电阻、调励磁、调端电压 23. DM的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式： 发电机：P N＝U N I N(输出电功率) 电动机：P N＝U N I NηN(输出机械功率)
反电势： 60E a E E C n pN C a Φ== 电磁转矩： em a 2T a T T C I pN C a Φπ== 直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： 12 ()()a f a f a a a f a a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++ 12em Cua Cuf em Fe mec ad P P p p P P p p p =++=+++ DM 的转矩方程：20d d em T T T J t Ω --= DM 的效率：21112 100%100%(1)100%P P p p P P P p η-∑∑= ?=?=-?+∑ 他励DM 的转速调整率： 0N N 100%n n n n -?= ? DM 的机械特性：em 2T j a j a a ) (T Φ C C R R ΦC U Φ C R R I U n E E E +-= +-= . 并联DM 的理想空载转速n 0： 二、变压器 A. 主要概念 1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器 2. 铁心柱、轭部 3. 额定容量、一次侧、二次侧 4. 高压绕组、低压绕组 5. 空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路 空载电流、主磁通、反电动势间的相位关系，铁耗角 6. Φ、i 、e 正方向的规定。 7. 变比、二次侧空载电压、二次侧额定电压 8. 励磁电抗X m 、励磁电阻R m 、一次侧漏电抗X 1σ、二次侧漏电抗X 2σ
《电机学》期末复习材料 第三篇 交流电机理论的共同问题 1、同步电机的结构： 定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。 转子——直流励磁，是一个恒稳磁极。 极对数p 与转速n 之间的关系是固定的，为 60 1 pn f = 2、异步电机的结构： 定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。 转子——三相对称短路绕组，产生一个旋磁磁通。 【三相对称：空间上差120度电角度；时序上差120度电角度。】 3、电角度与机械角度： 电角度：磁场所经历的角度称为电角度。 机械角度：转子在空间所经历的几何角度称为机械角度。 电角度?=p 机械角度 4、感应电势： ①感应电势的频率：60 1 pn f = ②感应电势的最大值：m m m f lv B E φπ==（τφl B P m =） ③每根导体感应电势的有效值： m m m d f f E E φφπ 22.22 2 == = 5、极距： ①概念：一个磁极在空间所跨过的距离，用 τ来表示。（了解整距、短距、长距） ②公式：p z p D 22= = πτ 6、线圈电势与节距因数： ①节距因 数 ： 1 90sin 90)1(cos 11≤?? ??????=????????-=ττy y k y 物理意义：表示了短距线圈电势的减少程度。 ②分布因数：12 sin 2sin ≤= a q a q k q 物理意义：表示了分布绕组电势的减少程度。 ③绕组因数：q y w k k k = ④合成电势：w m k fN E φ44.4= ⑤槽距角：z p a 360 = 电角度 ⑥每极每相的槽数：pm z q 2= 【练习1】一台三相同步发电机， Hz f 50=，min /1000r n =，定子铁芯长 cm l 5.40=，定子铁芯内径cm D 270=， 定子槽数72=z ，101=y 槽，每相串联匝数144=N ，磁通密度的空间分布波的表示式为xGs B sin 7660=。试求：（1）绕组因数w k ；（2）每相感应电势的有效值。
直流电机部分 1 . 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直 流电流？ 答：换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电。 如果没有换向器，电机不能发出直流电。 2 . 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转；（2）电枢固定，电刷与磁极同时旋转。 答：(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢 的相同。（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢 电压，而电枢不动，磁场方向不变 ∴是直流。 3. 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置； 但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？ 答： 直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以 使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩。 4 . 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？ 这些部件的功能是什么？答：有7个主磁极换向极，机座电刷电枢铁心，电枢 绕组，换向器。 5 . 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电 机用很多线圈串联组成，为什么？是不是线圈愈多愈好？ 答： 一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多， 脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太 多，无处嵌放。 6. 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？ 答：主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁 心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应 电动势，实现机电能量转换。 漏磁通： 有一小部分不穿过气隙进入电枢，而 是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。 7. 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲 线开始弯曲的所谓“膝点”附近？ 答：磁化曲线：00()f F Φ= 0Φ-主磁通， 0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁 势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大
电机学_在线作业_2 交卷时间：2016-05-06 13:43:20 一、单选题 1.(5分)给变比为2的单相变压器一次边绕组加220V的直流的电压, 则其二次边输出电压为( ) ? A. 110V ? B. 55V ? C. 0V ? D. 440 纠错 得分：5 知识点：电机学 2.(5分)准确判断变压器的联结组别，是为了( ) ? A. 解决电流稳定问题 ? B. 解决多台变压器能否并联的问题 ? C. 解决相序一致的问题 ? D. 解决电压稳定问题 纠错 得分：5 知识点：电机学 3.(5分)一台三相感应电动机其额定值为0.75(功率因数)，0.8(效率)，3Kw，380V(Y)。额定运行时定子电流为( ) ? A. 7.3A ? B. 6.08A ? C. 7.6A
纠错 得分：5 知识点：电机学 4.(5分)一台变压器，当外施电压低于额定值时，变压器铁心的饱和度相对于外施电压为额定值时将( ) ? A. 升高 ? B. 不变 ? C. 过饱和 ? D. 降低 纠错 得分：0 知识点：电机学 5.(5分)一台与大电网并联运行的隐极同步发电机，其功率角θ为200，求（1）：增加励磁使E0增加一倍，θ变为( ) ? A. 9.84° ? B. 40° ? C. 10° ? D. 12.5° 纠错 得分：5 知识点：电机学 6.(5分)当电网电压降低时，变压器的激磁电抗值变( ) ? A. 为0 ? B. 不变
? D. 小 纠错 得分：5 知识点：电机学 7.(5分)同步发电机正常工作时，它的( ) ? A. 转速与频率同步 ? B. 转速与频率不同步 ? C. 转速与频率无关 ? D. 转速等于频率 纠错 得分：5 知识点：电机学 8.(5分)通常电机容量越大，其效率越( ) ? A. 与容量无关 ? B. 高 ? C. 不变 ? D. 低 纠错 得分：5 知识点：电机学 9.(5分)一台并网中运行的变压器，当由空载至满负载运行时，其铁心主磁路所需励磁功率( ) ? A. 不需要 ? B. 由小变大
第一章变压器 1.变压器基本工作原理，基本结构、主要额定值 变压器是利用电磁感应原理将一种电压等级的交流电能变换为另一种同频率且不同电压等级的交流电能的静止电气设备，它在电力系统，变电所以及工厂供配电中得到了广泛的应用，以满足电能的传输，分配和使用。变压器的原理是基于电磁感应定律，因此磁场是变压器的工作媒介 变压器基本结构组成： 猜测可能出填空题或选择题 三相变压器按照磁路可分为三相组式变压器和三相芯式变压器两类 变压器的型号和额定值
考法：例如解释S9-1250/10的各项数值的含义 2.变压器空载和负载运行时的电磁状况；空载电流的组成、作用、性质。变压器一次侧接到额定频率和额定电压的交流电源上，其二次侧开路，这种运行状态称为变压器的空载运行。 变压器空载运行原理图 变压器一次绕组接交流电源，二次绕组接负载的运行方式， 称为变压器的负载运行方式。 变压器负载运行原理图 实际运行的电力变压器的磁路总是工作在饱和状态下。 通过磁化曲线推得的电流波形可以发现：
21 21N N E E =空载电流（即励磁电流）呈尖顶波，除了基波外， 还有较强的三次谐波和其他高次谐波。 产生主磁通所需要的电流称为励磁电流，用m i 表示； 同理产生主磁通的磁动势称为励磁磁动势，用 m F 表示。 变压器铁芯上仅有一次绕组空载电流0i 所形成的磁动势0F ， 即空载电流0i 建立主磁通，所以空载电流0i 就是励磁电流m i ，即m 0i i = 同理，空载磁动势0F 就是励磁磁动势，即m 0F F =或m 101i N i N = 因为空载时，变压器一次绕组实际上是一个铁芯线圈， 空载电流的大小主要决定于铁芯线圈的电抗和铁芯损耗。 铁芯线圈的电抗正比于线圈匝数的平方和磁路的磁导。 因此，空载电流的大小与铁芯的磁化性能，饱和程度有密切的关系。 3. 变压器变比的定义；磁动式平衡关系的物理含义，用此平衡关系分析变压器的能量传递；变压器折算概念和变压器折算方法，变压器基本方程组、等效电路和相量图 在变压器中，一次绕组的感应电动势1E 与二次绕组的感应电动势2E 之比称为变比，用k 表示，即k = 变压器负载运行时，作用于变压器磁路上111N I F ? =和222N I F ? =两个磁动势。 对于电力变压器，由于其一次侧绕组漏阻抗压降很小，负载时仍有 m 111fN 44.4E U φ=≈，故变压器负载运行时铁芯中与1E 相对应的主磁通? m φ近似等 于空载时的主磁通，从而产生? m φ的合成磁动势与空载磁动势近似相等，即 m 021F F F F ==+ m 1012211I N I N I N I N ? ?? ? ==+
电机学知识点总结 电机学课程是高等学校电气类专业的一门重要技术基础课课程的特点是理论性强、概念抽象、专业性特征明显它涉及的基础理论和知识面较广牵涉电、磁、热、机械等综合知识。下面请看我带来的电机学知识点总结。 电机学知识点总结 直流电动机知识点 1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。转子主要包括转子铁心、电枢绕组、换向器。 2、直流电动机通过电刷与换向器与外电路相连接。 3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。 4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。 5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。（只考他励式和并励式，掌握他励式和并励式的图形） 6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。②额定电压、额定电流均指额定状态下电机的线电压线电流。 7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数） 8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和
漏磁通两部分。 9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。 10、电刷位置是电枢表面电流分布的分界线。 11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。 12、电刷偏离几何中线时，出现直轴。 13、Ea=CeΦn Te=CTΦIa CT=9.55Ce 14、发电机 Ea=U+IaRa 电动机 U=Ea+IaRa 15、他励发电机的特性（主要掌握外特性U=f(I)） 曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa 随之增大，所以U减小。②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的增大使电压的下降程度增大。 16、并励发电机自励条件：①电机的磁路中要有剩磁；②励磁绕组的接法要正确，使剩磁电动势所产生的电流和磁动势，其方向与剩磁方向相同；③励磁回路的总电阻必须小于临界电阻。 17、并励发电机的外特性U=f(I)，曲线下降原因①②同上他励发电机；③励磁电流减小，引起气隙磁通量和电枢电动势的进一步下降。 18、为什么励磁绕组不能开断？ 若励磁绕组开断，If=0，主磁通将迅速下降到剩磁磁通，电枢电动势也将下降到剩磁电动势，从而使电枢电流Ia迅速增大，如果负载为轻载，则电动机转
《电机学》第二次作业答案 说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2014年09月11日)后显示在题目旁边。 一、单项选择题。本大题共23个小题，每小题 2.5 分，共57.5分。在每小题给出的选项中，只有一项是符合题目要求的。 1.三相四极36槽交流绕组，若希望尽可能削弱5次空间磁势谐波，绕组节距取 （）。 ( A ) A. B. C. 2.）。 ( A ) A.<1 B.>0 C.=1 3.相对称交流绕组的基波电势幅值为E1,绕组系数为 k w1，3次谐波绕组系 数为k w3，则3次谐波电势幅值为（） ( A ) A.0 B. C. 4.一台60 Hz的三相对称电流，并保持电流有效值 不变，此时三相基波合成旋转磁势的转速（）。 ( A ) A.变大 B.减小 C.不变 5.单相绕组的基波磁势是（）。 ( B )
A.恒定磁势 B.脉振磁势 C.旋转磁势 6.交流电机定、转子的极对数要求（）。 ( B ) A.不等 B.相等 C.不可确定 7.交流绕组采用短距与分布后，基波电势与谐波电势（）。 ( A ) A.都减小 B.不变 C.基波电势不变，谐波电势减小 8. ( D ) A. B. C. D. 9. 些，主要是（）。 ( C ) A. B. C. D.
( A ) A. B. C. D. 11.三相绕线式感应电动机拖动恒转矩负载运行时，采用转子回路串入电阻调速，运 行时在不同转速上时，其转子回路电流的大小（）。 ( B ) A.与转差率反比 B.与转差率无关 C.与转差率正比 D.与转差率成某种函数关系 12. ( C ) A. B. C. D. 13. ( B ) A. B. C. D. 14.对称负载运行时，凸极同步发电机阻抗大小顺序排列为（）。 ( D )
一、直流电机 发电机：P N ＝U N I N (输出电功率) 电动机：P N ＝U N I N ηN (输出机械功率) 反电势： 60E a E E C n pN C a Φ== 电磁转矩： em a 2T a T T C I pN C a Φπ== 直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： 12 ()()a f a f a a a f a a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++ 12em Cua Cuf em Fe mec ad P P p p P P p p p =++=+++ DM 的转矩方程：20d d em T T T J t Ω --= DM 的效率：2111 2100%100%(1)100%P P p p P P P p η-∑∑= ?=?=-?+∑ 他励DM 的转速调整率： 0N N 100%n n n n -?= ? DM 的机械特性：em 2 T j a j a a ) (T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-= .并联DM 的理想空载转速n 0：
1111 222201212 1022'''''''''m L U E I Z U E I Z I I I E E E I Z U I Z ?=-+?=-??=+??=??-=??=? 二、变压器 反电势：E 1=4.44fN 1Φm 、E 2= 4.44fN 2Φm 磁势平衡方程：112210N I N I N I += 折算前的变压器方程组（数学模型）： 折算后的变压器方程组： 电压变化率简化计算公式：ΔU =β(R k *cos φ2-X k *sin φ2)×100% 效率： %100)cos 1(kN 2 02N kN 20?+++-=p p S p p β?ββη 30ao AO E E ? 滞后于的相角联接组号＝ 三、交流绕组 1. 反电势频率、转子转速、极对数的关系： f = n /60 / p 2. 槽距机械角度：αm = 360°/Z 3. 槽距机械角度：αe = p* 360°/Z 4. 每极每相槽数：q = z/m/2p 5. 导体电动势：E c1 = 2.22 f Φ 6. 短距系数：k y1 = sin(π/2*y 1/τ) 7. 线圈电动势：E y1 = 2N c *E c1* k y1 = 4.44 N c f Φ k y1 8. 分布系数：2 sin 2sin 1 11ααq q k q = 9. 线圈组电动势：E q1 = q*E y1 * k q1 = 4.44q*N c *f*Φ*k y1*k q1 10. 绕组系数：k N1 = k y1*k q1 11. 相绕组电动势：11144.4ΦfNk E N =φ (N 为每相串联匝数) 11112222122101022m L U E I Z U E I Z E k E I I I k E I Z U I Z ?=-+?=-???=?? ?+=??-=??=?
1. 空载、负载磁场、漏磁场的产生： 直流电机、变压器、异步电机、同步电机空载时的主磁场各是由什么产生的？ 直流电机、变压器、异步电机、同步电机负载时的合成磁场各是由什么产生的？ 漏磁场是如何产生的？何时有？何时无？ 2. 磁势平衡方程、电枢反应问题 变压器、异步电机中，磁势平衡方程说明了什么？ 直流电机、同步电机中，电枢反应的物理意义是是什么？ 磁势平衡和电枢反应有何联系？ 3. 数学模型问题： I. 直流电机： u = E + I ×ra （+ 2U b ）（电动） E = u + I ×ra （+ 2U b ）（发电） E = C E n C E = PN a /60/a T E = C M I a C M = PN a /2/a 其中N a 上总导体数 II. 变压器： 折算前1 1 1 1 2222120121022/m L U E I Z U E I Z I I k I E kE E I Z U I Z ?=-+?=-??+=??=??-=? ?=?&&&&&& &&&&&&&&& 折算后 1 1 11 2222012121022'''''''''m L U E I Z U E I Z I I I E E E I Z U I Z ?=-+?=-??=+??=??-=??=?&&&&&&&&&&&&&&&
III. 异步电机：f 折算后()1111 2222σ012121m m //i e U E I Z E I R s jX I I I k E k E E I Z ?=-+?=+??=+??=??=-? &&&&& &&&&&&& w 折算后()1 1 11 2 222σ102 12 10m /j U E I Z E I R s X I I I E E E I Z ?=-+?''''=+??'=-??'=??=-?&&&&& &&& && && 未折算时 ()1 1 11 22222201212221m m , , s s s s s e s U E I Z E I R jX X sX F F F E k E E sE E I Z σσσ ?=-+?=+=??=+??==??=-? &&&&& r r r && && IV. 同步电机：0()a d ad q aq a d d q q E U I R jX jI X jI X U IR jI X jI X σ=++++=+++&&&&&&&&&（凸极机、双反应理论） 0()a a a t E U I R jX jIX U IR jIX σ=+++=++&&&&&&&（隐极机） 4. 等效电路： I. 直流电动机： II. 变压器： III.异步动机： IV. 同步发电机： 隐极机 5. 相量图及其绘制 I ． 直流电机： （无） II ． 变压器：
第一部分 变压器 电力变压器的作用：一是变换电压等级（简称变压），以利于电能的高效传输和安全使用，这是变压器的基本作用；二是控制电压大小（俗称调压），以保证电能质量，这是电力变压器要满足的特殊功能。 第一章习题解答（Page 14） 1-1 变压器是依据什么原理工作的？变压原理是什么？ 【解】变压器是依据电磁感应原理工作的。变压原理如下： 当外加交流电压u 1时，一次侧电流i 1将在铁心中建立主磁通Φ，它将在一、二次侧绕组中感应出主电动势11d e N dt Φ=-和22d e N dt Φ=-，于是二次侧绕组便有了电压u 2，负载时它流过电流i 2，由于工作时22u e ≈，11u e ≈，因此，当一、二次侧绕组的匝数N 1、N 2不相等时，则可获得与一次侧数值不同的二次侧电压，此即变压原理。 本题知识点是变压器的工作原理。它还涉及下列术语。 变压器的变比111222 e N u K e N u ==≈。1K >时称为降压变压器，1K <时称为升压变压器。 接电源的绕组称为一次侧绕组，它吸收电功率u 1i 1；接负载的绕组称为二次侧绕组，它输出电功率u 2i 2；电压等级高或匝数多或电流小或电阻大或出线套管高而且间距的绕组称为高压绕组；反之就称为低压绕组。注意！！高、低压绕组和一、二次绕组是不同的概念，不可混淆。 1-4 铁心在变压器中起什么作用？为什么要用两面涂漆的硅钢片叠成？叠片间存在气隙有何影响？ 【解】铁心的作用是传导变压器的工作主磁通，同时兼作器身的结构支撑。铁心叠片的目的是减小交变磁通其中引起的铁耗。叠片间存在气隙时，主磁路的导磁性能将降低，使激磁电流增大。 1-5 变压器油有什么作用？ 【解】变压器油的作用有两个：一是加强绕组绝缘；二是冷却。 1-6 变压器的额定值有哪些？一台单相变压器额定电压为220/110，额定频率为50Hz ，表示什么意思？若此变压器的额定电流为4.55/9.1A ，问在什么情况下称为变压器处于额定运行状态？ 【解】①额定值有：额定容量S N ，V A 或kV A ；额定电压U 1N 和U 2N ，V 或kV ，三相指线电压；额定电流I 1N 和I 2N ，A 或kA ，三相指线电流；额定频率f N 等。②额定电压220/110表示U 1N =220V ，U 2N =110V ；50Hz 表示我国标准规定的工业频率。③U 1=220V 、I 1=4.55A 、I 2=9.1A 、f=50Hz 时为额定状态。 1-7 一台单相变压器，一次侧加额定电压，测得二次侧的空载电压11kV ，若接上负载后测得二次侧电压10.5kV ，则二次侧额定电压为多少？ 【解】二次侧额定电压为11 kV 。 1-8 有一台单相变压器的额定数据为S N =500kV A ，U 1N /U 2N =35/11kV ，试求变压器的额定电流。 【解】一次侧额定电流1150014.2935N N N S kVA I A U kV ===
电机学知识点讲义汇总 第一章 基本电磁定律和磁路 电机的基本工作原理是建立在电磁感应定律、全电流定律、电路定律、磁路定律和电磁力定律等定律的基础上的，掌握这些基本定律，是研究电机基本理论的基础。 ▲ 全电流定律 全电流定律 ∑? = I Hdl l 式中，当电流方向与积分路径方向符合右手螺旋关系时，电流取正号。 在电机和变压器的磁路计算中，上式可简化为 ∑∑=Ni Hl ▲电磁感应定律 ①电磁感应定律 e=- dt d N dt d Φ -=ψ 式中，感应电动势方向与磁通方向应符合右手螺旋关系。 ②变压器电动势 磁场与导体间无相对运动，由于磁通的变化而感应的电势称为变压器电动势。电机中的磁通Φ通常是随时间按正弦规律变化的，线圈中感应电动势的有效值为 m fN E φ44.4= ③运动电动势 e=Blv ④自感电动势 dt di L e L -= ⑤互感电动势 e M1=-dt di 2 e M2 =-dt di 1 ▲电磁力定律 f=Bli ▲磁路基本定律 ① 磁路欧姆定律 Φ= A l Ni μ=m R F =Λm F 式中，F=Ni ——磁动势，单位为A ； R m = A l μ——磁阻，单位为H -1； Λm = l A R m μ=1——磁导，单位为H 。
② 磁路的基尔霍夫第一定律 0=?s Bds 上式表明，穿入（或穿出）任一封闭面的磁通等于零。 ③ 磁路的基尔霍夫第二定律 ∑∑∑==m R Hl F φ 上式表明，在磁路中，沿任何闭合磁路，磁动势的代数和等于次压降的代数和。 磁路和电路的比较 第二章 直流电动机 一、直流电机的磁路、电枢绕组和电枢反应 ▲磁场是电机中机电能量转换的媒介。穿过气隙而同时与定、转子绕组交链的磁通为主磁通；仅交链一侧绕组的磁通为漏磁通。直流电机空载时的气隙磁场是由励磁磁动势建立的。空载时，主磁通Φ0与励磁磁动势F 0的关系曲线Φ0=f （F 0）为电机的磁化曲线。从磁化曲线可以看出电机的饱和程度，饱和程度对电机的性能有很大的影响。 ▲ 电机的磁化曲线仅和电机的几何尺寸及所用的材料有关，而与电机的励磁方式无关。电 机的运行特性与磁化曲线密切相关。设计电机时，一般使额定工作点位于磁化曲线开始弯曲的部分，这样既可保证一定的可调节度，又不至于浪费材料。 ▲ 直流电机电枢绕组各元件间通过换向器连接，构成一个闭合回路，回路内各元件的电动 势互相抵消，从而不产生环流。元件内的电动势和电流均为交变量，通过换向器和电刷间的相对运动实现交直流转换。电刷的放置原则是：空载时正、负电刷之间获得最大的电动势，这时被电刷短路的元件的电动势为零。因此，电刷应放在换向器的几何中性线上。对端接对称的元件，换向器的几何中性线应与主极轴线重合。 ▲ 不同型式的电枢绕组均有①S=K=Z ；②y 1=Z i /2p ε=整数；③y=y 1+y 2。其中，S 为元 件数，K 为换向片数，Z i 为虚槽数，p 为极对数，y 1为第一节距，y 2为第二节距，y 为合成节距，ε为小于1的分数，用来把y 1凑成整数。对单叠绕组，y=±1，y 2小于0，并联支路对数a=p ，即每极下元件串联构成一条支路。对单波绕组，y 2大于零，a=1，即所有同极性下元件串联构成一条支路。
?一、直流电机 A. 主要概念 1. 换向器、电刷、电枢接触压降2 U b 2. 极数和极对数 3. 主磁极、励磁绕组 4. 电枢、电枢铁心、电枢绕组 5. 额定值 6. 元件 7. 单叠、单波绕组 8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式 12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场 14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E、转矩常数C T 16. 电磁功率P em 电枢铜耗p Cua 励磁铜耗p Cuf 电机铁耗p Fe 机械损耗p mec 附加损耗p ad 输出机械功率P2 可变损耗、不变损耗、空载损耗 17. 直流电动机（DM）的工作特性 18. 串励电动机的“飞速”或“飞车” 19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性 21. DM的启动方法：直接启动、电枢回路串电阻启动、降压启动 22. DM的调速方法：电枢回路串电阻、调励磁、调端电压 23. DM的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式： 发电机：P N＝U N I N (输出电功率) 电动机：P N＝U N I NηN (输出机械功率) 反电势：
电磁转矩： 直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： DM 的转矩方程：20d d em T T T J t Ω --= DM 的效率：2111 2100%100%(1)100%P P p p P P P p η-∑∑= ?=?=-?+∑ 他励DM 的转速调整率： 0N N 100%n n n n -?= ? DM 的机械特性：em 2T j a j a a ) (T Φ C C R R ΦC U Φ C R R I U n E E E +-= +-= . 并联DM 的理想空载转速n 0： 二、变压器 A. 主要概念 1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器 2. 铁心柱、轭部 3. 额定容量、一次侧、二次侧 4. 高压绕组、低压绕组 5. 空载运行，主磁通?、漏磁通?1?及其区别，主磁路、漏磁路 空载电流、主磁通、反电动势间的相位关系，铁耗角 6. ?、i 、e 正方向的规定。 7. 变比、二次侧空载电压、二次侧额定电压 8. 励磁电抗X m 、励磁电阻R m 、一次侧漏电抗X 1?、二次侧漏电抗X 2? 9. 负载运行时变压器的原理示意图 10. 变压器的磁势平衡 11. 绕组折算原则、折算方法、作用 12. 功率因数滞后时的变压器相量图画法 13. T 型等效电路、?型等效电路、简化等效电路 14. 空载试验、短路试验的用途、注意事项 15. 标幺值、基准的选择 16. （不同负载时的）电压变化率，短路阻抗、短路电阻、负载系数 17. 效率最大值发生的条件 18. 三相变压器的磁路：组式、心式 19. 三相变压器的电路：星形连接、三角形连接 20. 同名端、首端、尾端、中性点 21. 联结组、联结组号、时钟表示法 22. Y,y 联结组，D,d 联结组各有6个偶数联结组号； Y,d 联结组，D,y 联结组各有6个奇数联结组合 23. 主磁通、励磁电流的波形问题
电机学课后习题 第一章 磁路 1-1 磁路的磁阻如何计算？磁阻的单位是什么？ 答：磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为 A l R m μ= ，单位：Wb A 1-2 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？ 答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损 耗。经验公式V fB C p n m h h =。与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的 体积及磁化强度有关； 涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的 损耗。经验公式G B f C p m Fe h 2 3.1≈。与材料的铁心损耗系数、频率、磁通及铁心重量有 关。 1-3 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的 DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-?Wb ，不计铁心的磁位降时所需的直流励磁电流； (2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。 解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况: 铁心、气隙截面2422109.293.01025.1025.0m m A A --?=???==δ (考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数) 气隙长度m l 4 1052-?==δδ
铁心长度()m cm l 21045.122025.025.15225.125.7-?=?--+??? ? ??-= 铁心、气隙中的磁感应强度T T A B B 29.1109.22105.724 4 =???=Φ= =--δ (1) 不计铁心中的磁位降： 气隙磁场强度m A m A B H 67 100.110 429 .1?=?= = -πμδ δ 磁势A A l H F F I 500105100.14 6=???=?==-δδδ 电流A N F I I 5.0== (2) 考虑铁心中的磁位降： 铁心中T B 29.1= 查表可知：m A H 700= 铁心磁位降A A l H F Fe 15.871045.127002 =??=?=- A A A F F F Fe I 15.58715.87500=+=+=δ A N F I I 59.0≈= 1-4 图示铁心线圈，线圈A 为100匝，通入电流1.5A ，线圈B 为50匝，通入电流1A ， 铁心截面积均匀，求PQ 两点间的磁位降。 解：由题意可知，材料的磁阻与长度成正比，设PQ 段的磁阻为m PQ R R =，则左边支路的磁阻为 m R 311 ： m m R R F F 3 112 1+-= Φ A A R F F m PQ 43.7110014111503111=?? ? ???-=? Φ-= 1-5 图示铸钢铁心，尺寸为
电机学知识点总结 直流电动机知识点 1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。转子主要包括转子铁心、电枢绕组、换向器。 2、直流电动机通过电刷与换向器与外电路相连接。 3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。 4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。 5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。（只考他励式和并励式，掌握他励式和并励式的图形） 6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。②额定电压、额定电流均指额定状态下电机的线电压线电流。 7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数） 8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和漏磁通两部分。 9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。 10、电刷位置是电枢表面电流分布的分界线。 11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。 12、电刷偏离几何中线时，出现直轴。 13、Ea=CeΦn Te=CTΦIa CT=9.55Ce 14、发电机 Ea=U+IaRa 电动机 U=Ea+IaRa 15、他励发电机的特性（主要掌握外特性U=f(I)） 曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa 随之增大，所以U减小。②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的增大使电压的下降程度增大。
