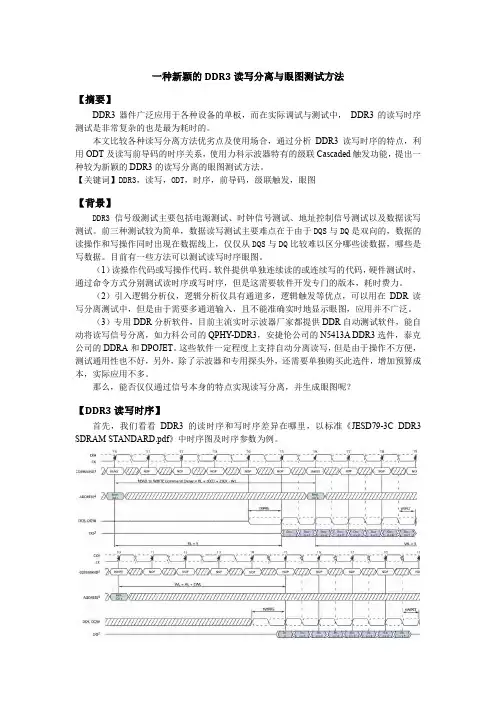

一种新颖的DDR3读写分离与眼图测试方法
【摘要】
DDR3器件广泛应用于各种设备的单板，而在实际调试与测试中，DDR3的读写时序测试是非常复杂的也是最为耗时的。
本文比较各种读写分离方法优劣点及使用场合，通过分析DDR3读写时序的特点，利用ODT及读写前导码的时序关系，使用力科示波器特有的级联Cascaded触发功能，提出一种较为新颖的DDR3的读写分离的眼图测试方法。
【关键词】DDR3，读写，ODT，时序，前导码，级联触发，眼图
【背景】
DDR3信号级测试主要包括电源测试、时钟信号测试、地址控制信号测试以及数据读写测试。前三种测试较为简单，数据读写测试主要难点在于由于DQS与DQ是双向的，数据的读操作和写操作同时出现在数据线上，仅仅从DQS与DQ比较难以区分哪些读数据，哪些是写数据。目前有一些方法可以测试读写时序眼图。
（1）读操作代码或写操作代码。软件提供单独连续读的或连续写的代码，硬件测试时，通过命令方式分别测试读时序或写时序，但是这需要软件开发专门的版本，耗时费力。
（2）引入逻辑分析仪，逻辑分析仪具有通道多，逻辑触发等优点，可以用在DDR读写分离测试中，但是由于需要多通道输入，且不能准确实时地显示眼图，应用并不广泛。
（3）专用DDR分析软件，目前主流实时示波器厂家都提供DDR自动测试软件，能自动将读写信号分离，如力科公司的QPHY-DDR3，安捷伦公司的N5413A DDR3选件，泰克公司的DDRA和DPOJET。这些软件一定程度上支持自动分离读写，但是由于操作不方便，测试通用性也不好，另外，除了示波器和专用探头外，还需要单独购买此选件，增加预算成本，实际应用不多。
那么，能否仅仅通过信号本身的特点实现读写分离，并生成眼图呢？
【DDR3读写时序】
首先，我们看看DDR3的读时序和写时序差异在哪里，以标准《JESD79-3C DDR3 SDRAM STANDARD.pdf》中时序图及时序参数为例。
图1 DDR3 读时序与写时序
（上图为DDR3的读时序，下图为DDR3的写时序）
由图1可见，DDR3读写时序最大的差异在于，读操作时，DQS信号的边沿在时序上与DQ的信号边沿对齐，写操作时，DQS信号的边沿与DQ信号的中心对齐，看起来差异明显，但是这个区别不能够用来作为分离读写的触发条件，只能作为验证读写操作。那再看看DQS的差异，读前导t RPRE和写前导t WPRE，如图2所示的读写前导的定义。
图2 DDR3读写时序的前导定义
（左图为读前导t RPRE，右图为写前导t WPRE）
读前导t RPRE为负脉冲，写前导t WPRE为先正脉冲后负脉冲，具体见表1 DDR3读写前导时序参数。由于实际应用中，写前导t WPRE中的后半个负脉冲一般等于半个时钟周期（0.5t CK），为方便触发，增加一个写前导校正参数t WPRE_CR（=t WPRE-0.5t CK）。
表1 DDR3读写前导时序参数
以DDR3-800为例，读操作时，t RPRE为大于等于0.9t CK，写操作时，t WPRE大于等于0.9t CK，写前导校正参数t WPRE_CR大于等于0.4t CK。利用前导宽度的不同作为分离触发条件看起来是可行的，但是当t RPRE和t WPRE都等于1 t CK时，这个条件就不可靠了。因此前导码的宽度可以作为一个必要条件，但不是分离读写的充分条件，需要引入其他的触发条件。
【ODT的作用】
DDR3规范定义，ODT（On Die Termination）片上终端使能，是DRAM中的信号DQ、DQS、DM终端匹配的开关。也就是说为了保证DDR的DQ、DQS和DM的信号完整性，DDR3终端可以匹配不同的阻抗，如图2所示。
理论上，当控制器对DDR3颗粒进行写操作时，ODT要置高，读操作时，ODT置低。因此，可以将ODT的电平变化作为读写操作分离的一个触发条件。t AOND和t AOFD，ODT Delay 表示从ODT置高后，DDR3内部阻抗匹配有效的时间，以及ODT置低后，内部阻抗保持的时间。如表2所示。
图2 ODT功能示意图
图3 ODT时序图
表2 ODT时序参数
【DDR3读写分离触发条件】
由上述分析得知，可以通过ODT+DQS前导组合条件来完成数据的读和写分离。触发条件如表3所示。
【DDR3实测案例】
采用某单板的DDR3颗粒为例，该单板上的CPU最大支持DDR3-1066，实际运行速率为DDR3-800，DDR3的时钟频率为400MHz，即tCK为2.5ns。测试时，在DDR3颗粒引脚附近测试，测试信号为ODT0，DQS+/DQS-、DQ<0>，进行读写时序测量。仪器采用力科高端示波器SDA813Zi-A。具体配置如下表4。
表4 测试配置
因为分离时序需要由两个状态决定，触发需要同时满足ODT和DQS要求，常规的单级式的触发不可靠，而是采用级联式触发，即力科示波器提供的Cascaded触发。Cascaded 触发类似于状态机，最多可同时支持四种状态触发。
如图4所示，C1的ODT设置为Window窗口触发，C2的DQS±设置为宽度触发，其中，窗口触发的含义是幅度大小限制在某个上下限范围之内的则被触发；而宽度触发则在某个范围内的脉冲宽度（正脉冲或负脉冲）被触发。触发累积保持（Holdoff）个数设置成10万次，保证捕捉到足够的读或写波形形成眼图。
图4 Cascaded级联触发设置
为滤去不必要的其他波形，使用示波器的局部放大功能，这样形成了干净的读时序眼图和写时序眼图。如图5和图6中下边的Z区域眼图所示。
图5 DDR3的读时序测量眼图
图6 DDR3的写时序测量眼图
【总结】
由上述测试眼图得知，通过将ODT与DQS进行级联触发，能够完美地分离DDR3的读时序与写时序，各自形成干净的眼图。相比于以往的分离方法，既不需要开发额外的读写测试版本，也不需要示波器提供专用的测试选件。经过多次实践测试，该方法具有随意抓取数据，分离准确快速等特定。具有较高推广意义。
