中空吹塑成型——重点难点
在中空吹塑机的系统中，有一个叫壁厚控制器的系统，它对于设备有着很重要的作用，不知道大家对它的了解有多少呢？ 1、壁厚控制系统的技术要求 壁厚控制系统是对模芯缝隙的开合度进行控制的系统，即位置伺服系统。在中空容器的生产过程中，为了保证制品的质量，要求被控量能够准确地跟踪设置值，同时还要求响应过程尽可能快速。以简单的10点壁厚控制器为例，在连续挤出的模式下，从模头挤出一个型坯最短时间约5s，在5s的时间内要实现一条有限长度的函数曲线，需要将其分成10个段落，在时间轴上，每个段落只有大约0.5s的时间，按照跟踪理论，壁厚控制器的单位脉冲过渡时间应为段落时间的1/5～1/10，即0.05～0.1s，这就要求系统响应非常迅速。而在响应如此迅速的同时，还要保证被控的位置量能够准确跟踪设置值，否则，壁厚控制将失去意义。要达到上述两种要求的控制效果，对于重载荷系统来说，正是壁厚控制系统设计的难点。另外，由于在型坯轮廓曲线上取l0个点来描绘曲线，点与点之间还须进行插值处理，尽量使轮廓曲线光滑。 2、壁厚控制系统的控制原理 壁厚控制系统采用闭环反馈设计，其组成部分包括壁厚控制器、电液伺服阀、动作执行机构和作为信号反馈装置的电子尺。用户在壁厚控制器的面板上设定型坯壁厚轴向变化曲线，控制器根据曲线输出大小变化的电压或者电流信号
至电液伺服阀，由电吹瓶机、吹膜机、吸塑机、塑料包装机械、制袋机液伺服阀驱动执行机构控制模芯的上下移动，从而造成模芯缝隙的变化。电子尺通过测量缝隙的大小得出相应的电压信号反馈给壁厚控制器。这就构成了闭环的壁厚控制系统。 杭州奥仕通自动化系统有限公司成立于2011年，是一家专业提供塑料机械行业自动化系统解决方案的高科技技术企业。公司为意大利杰佛伦（GEFRAN）和法国赛德（CELDUC）在中国大陆地区的核心代理商，主要产品有塑料机械控制器（PLC）、伺服驱动器、位移传感器、压力传感器、注射力和合模力传感器、高温熔体压力传感器、固态继电器（SSR）、温控表等。
中空吹塑机头分类及壁厚原理 储料式机头分为中心入料式和侧向入料式。侧向入料式是应用非常广泛的一种方式。在储料式侧向入料中空吹塑机中，机头所起的作用是融合融料，并形成型坯，融料融合的关键是机头中的流道。目前我国一些企业研究出了双层心形包络流道，但双层心形包络流道流道长度较短，压降较大，熔料融合后周向均匀性较差。在此基础上国内研究出了双层双螺旋流道，如图1所示。 1.中心杆； 2.推料盘； 3.上端盖； 4.入料口； 5.分流芯套； 6.分流孔； 7.头外筒； 8.外芯；9.内芯；10.推料筒；11.固定套；12.衬套；13.下端盖；14.芯模；15.口模；16.导流套；17.键；18.储料腔；19.推杆；20.外螺旋流道；21.导流通孔；22.分流锥 图1 双层双螺旋流道机头 图1中，外芯设有两条呈180o对称缠绕的外螺旋流道，内芯设有两条呈180o 对称缠绕的内螺旋流道，内螺旋流道与外螺旋流道呈180o对称布置，外芯和内芯上的每条螺旋流道（内螺旋流道与外螺旋流道）的缠绕角度均为360o，以使外芯和内芯的360o的外壁面上的熔料充分均匀地融合。工作时，熔料从入料口进入机头外筒，经过分流芯套的分流孔，由外芯上的分流锥顺利完成分流，熔料向分流锥两侧流动，并经导向流道转向90o后，引流到内、外芯分流处，一部分
熔料由外芯上的外螺旋流道向下螺旋流动，另一部分则通过导流通孔流入到内芯的内螺旋流道中，熔料在内、外螺旋流道内流动时，一部分熔料随着内、外螺旋流道向下流动，另一部分熔料顺着内、外芯壁向下流向储料腔，这样可以保证360o都有熔料下流，使得熔料均匀融合。 型坯壁厚的自动控制有轴向控制和径向控制两种。对于径向控制技术，我国还处于研究阶段，相对而言，轴向控制的研究成熟一些。本文针对200L以上的大容量中空吹塑机进行了型坯壁厚的轴向控制研究。型坯壁厚的轴向控制采用的是闭环控制技术。用户在壁厚控制器的触摸屏面板上设定型坯壁厚轴向变化曲线，PLC控制器根据曲线把相应的电压或者电流信号传至电液伺服阀，由电液伺服驱动伺服油缸控制中心杆的上下移动，从而改变机头口模间隙。 同时，连接中心杆的伺服油缸活塞杆上安有传感器(磁悬浮电子尺)，电子尺可感知头口模间隙的大小并反馈给PLC控制器，在PLC控制器内与标准信号进行比较，然后经伺服功率放大器传送给电液伺服阀，再通过伺服阀驱动伺服油缸，油缸带动中心杆移动，最终控制口模的开度，完成对型坯壁厚的控制。型坯壁厚控制的结构图如图2所示。本文研究的型坯壁厚控制系统是一个位置控制系统，由电液伺服系统组成。控制的核心部分是中心杆的位置，其中中心杆位置控制精度是决定型坯壁厚控制效果的关键。因此本系统的研究重点为中心杆位置控制精度，即型坯壁厚的控制精度和系统的响应速度。 型坯壁厚的控制方法是：将每一个型坯形成过程分成数个点，分别对这些点的壁厚进行控制。控制点数越少，响应速度越快，但是点数太少，达不到所要的壁厚控制精度，且在型坯周围形成了熔接缝（环纹）；点数太多，会造成系统响应时间过长，伺服油缸来不及对接收的信号做出反映，型坯就已经出来了。传统的200L塑料桶壁厚控制器都是64点或者128点的。本文针对200 L双L环桶进行了研究，经过实验验证，在满足壁厚控制精度为±1mm，每点的响应时间为0.3～0.4秒的前提下选用256点壁厚控制更为合适。
高分子班工厂实习目的 2018-02-08 见习目的： 为了今后实际工作的需要，为了接触广阔的社会，丰富我们的知识和阅历。进工厂见习是一个很好的办法。马克思主义哲学唯物辩证论的一个最显著的特点，就是强调它的实践性。这次见习的主要目的是使我对与专业密切相关的一些产品的生产流程有了进一步的了解。比如了解中空吹塑、注塑成型过程及其结构以及轮胎等产品的具体生产流程。 见习内容： 4月10号，星期一下午，我们的首站是位于本校内的茂名金鹰制罐厂。 首先我们听了厂的负责人给我们讲了有关中空吹塑机和注塑机的生产原理和流程。 中空吹塑机的产原理：将聚乙烯原料投入到吹塑机，加热到熔融状态，再从吹塑机的直角机头挤出管坯，当管坯达到要求的长度时，迅速合模，切断管坯，并在管坯中注入压缩气体，使模具中的管坯吹胀成型。 在工厂中我们也认识了原材料高密度聚乙烯和红色母的形状和破碎机，混色机等的生产设备。也了解了一些生产的相关参数和混合的比例。 在跟生产工人的交谈中也了解到他们的日生产量大概是一千个左右。每天是工作8个小时。生产出来的产品主要是用来装润滑油。 2014年4月11号星期二上午我们的第二站是高州市飞碟轮胎工业有限公司 首先该产的带队人给我们简单的讲解了该公司的介绍，下面是我从互联网上找到的有关该公司的一些简介：飞碟公司是全国力车胎、摩托车胎生产的重点企业,拥有先进的轮胎设备及检测设备;年生产摩托车轮胎、自行车轮胎能力万套以上;摩托车胎有代号、公制、小轮径三大系列的普通型轮胎、加强型轮胎、真空胎、自补胎等80多个品种;自行车胎有直边、钩边、软边三大系列的普通型轮胎、加强型轮胎、精品胎、彩色胎等100多个品种。公司有30多年的轮胎生产经验,"飞碟"牌轮胎已通过国家"CCC"强制性产品认证,先后被评为省优、部优和国家A级产品,茂名市"十大工业品牌"之一. 接下来我们便参观了该厂的生产过程，从领队人那得知轮胎主要原材料--优质天然橡胶由泰国橡胶公司直供;飞碟公司和茂名永业股份有限公司强强合作,由茂名永业直供高性能的N234炭黑作轮胎的补强材料,使产品更耐磨、耐载.飞碟公司引进的AUTO-CAD技术进行轮胎设计,从而大大缩短了新产品开发周
中空吹塑机安全操作规程-制度大全 中空吹塑机安全操作规程之相关制度和职责，一、启动中空吹塑机1)顺时针转动中空吹塑机,单螺杆挤出机的主电源开关,将其由水平状态(OFF状态)旋转到竖直状态(ON状态)。 2)按挤出机控制面板上的绿色电源按钮,启动挤出机。3)按中空吹... 一、启动中空吹塑机 1)顺时针转动中空吹塑机,单螺杆挤出机的主电源开关,将其由水平状态(OFF状态)旋转到竖直状态(ON状态)。 2)按挤出机控制面板上的绿色电源按钮,启动挤出机。 3)按中空吹塑机控制面板上的蓝色复位按钮(R)。 4)顺时针转动中空吹塑机控制面板上的电源开关,将其由关位置(○)打到开位置(︱)。 5)在挤出机控制面板上设定挤出机料筒各部分的温度。 6)在中空吹塑机控制面板上设定模头各部分的温度。 7)在中空吹塑机触摸屏上设定吹瓶各步骤的参数。 8)往挤出机的漏斗内加入物料,并将漏斗旋到给料工作位置。 9)所有部分达到设定的温度后,等待大约15分钟,确保温度稳定。 10) 按挤出机控制面板上的绿色启动按钮,启动螺杆,旋转挤出机控制面板上的螺杆速度控制旋钮,设定螺杆的转速。 11) 按中空吹塑机控制面板上的绿色启动按钮,启动电机泵。 12) 转动中空吹塑机控制面板上的模式选择开关,打到全自动工作模式。 13) 从模头流出的物料达到合适长度之后,按中空吹塑机控制面板上的绿色启动按钮,启动吹瓶循环程序。 二、关闭中空吹塑机 1)吹瓶循环程序结束后,按中空吹塑机控制面板上的红色停止按钮,停止电机泵。 2)将挤出机漏斗旋到停料位置。 3)挤出机料筒内物料挤空之后,旋转挤出机控制面板上的螺杆速度控制旋钮,将挤出机螺杆的转速设定为零,按挤出机控制面板上的红色停止按钮,停止螺杆。 4)逆时针转动中空吹塑机控制面板上的电源开关,将其由开位置(︱)打到关位置(○)。 5)按挤出机控制面板上的红色电源按钮,停止挤出机。 6)逆时针转动中空吹塑机,单螺杆挤出机的主电源开关,将其由竖直状态(ON状态)旋转到水平状态(OFF状态)。 三、注意事项 1、正常使用时,不要使用紧急装置(紧急停止按钮)停止设备。 年级制度幼儿园制度广告制度 欢迎下载使用，分享让人快乐
无杆气缸的工作原理 无杆气缸和普通气缸的的工作原理一样,只是外部连接、密封形式不同无杆气缸和普通气缸的的工作原理一样，无杆气缸里有活塞，而没有活塞杆的，活塞装置在导轨里，外部负载给活塞，无杆气缸里有活塞外部负载给活塞相连，作动靠进气。 在气缸缸管轴向开有一条槽，在气缸缸管轴向开有一条槽活塞与尚志在槽上部移动。 为了防止泄漏及防尘需要，为了防止泄漏及防尘需要在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽地在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上活塞架穿过槽地，把活塞与尚志连成一体。活塞与尚志连接在一起，活塞与尚志连接在一起带动固定在尚志上的执行机构实现往复运动带动固定在尚志上的执行机构实现往复运动。气动元件的流通能力，气动元件的流通能力，KV 值：被测元件全开，元件两端压差元件两端压差△p.==0.1MPa，流体密度ρ=1g/cm 时;通过元件的流量为通过元件的流量为qv(m /h)，则流通能力Kv 值为3 3 CV 值：被测元件全开，元件两端压差△p.=1bf/in (1lbf/in =6.89kPa) 温度为60℉ ，(15.5℃)的水，通过元件的流量为qv，单位为USgas/min(USgas/min=3.785L/min)，则流通能力Cv 值为2 2 测定Cv 值和Kv 值都是以水为工作介质，可能对气动元件带来不利的影响(如生锈)。而且，它是测定特定压力降下的流量，只表示流量特性曲线的不可压缩流动范围上的一个点，故用于计算不可压缩流动时的流量与压力降之间的关系比较合理。Cv 值与Kv 值只是使用了不同的计量单位，它们之间的关系是：二、有效截面积S 气体流经孔时，由于实际流体存在粘性，使流束收缩得比节流孔名义截面积S0 还小，此最小截面积S 称为有效截面积，它代表了节流孔的流通能力实验表明，当气动元件处于壅塞流态下，不论气动元件上游的总压P0 和总温度T0 怎样变化，元件的S 值大小几乎都不变。根据这个特性，可以使用声速放气阀测定S 值。计算公式：有效截面积测试方法声速排气法定常流法气动元件常常在额定流量下工作，故测定额定流量下气动元件上下游的压力降，作为该元件的流量特性指标。显然，此指标也只反映不可压缩流态下的浏览特性。 无杆气缸应用行业及特点：
挤出成型工艺参数包括温度、压力、挤出速率和牵引速度等。 1. 温度 温度是挤出成型得以顺利进行的重要条件之一。从粉状或粒状的固态物料开始，高温制品从机头中挤出，经历了一个复杂的温度变化过程。严格来讲，挤出成型温度应指塑料熔体的温度，但该温度却在很大程度上取决于料筒和螺杆的温度，一小部分来自在料筒中混合时产生的摩擦热，所以经常用料筒温度近似表示成型温度。 由于料筒和塑料温度在螺杆各段是有差异的，为了使塑料在料筒中输送、熔融、均化和挤出的过程顺利进行，以便高效率地生产高质量制件，关键问题是控制好料筒各段温度，料筒温度的调节是靠挤出机的加热冷却系统和温度控制系统来实现的。 机头温度必须控制在塑料热分解温度以下，而口模处的温度可比机头温度稍低一些，但应保证塑料熔体具有良好的流动性。 此外，成型过程中温度的波动和温差，将使塑件产生残余应力、各点强度不均匀和表面灰暗无光泽等缺陷。产生这种波动和温差的因素很多，如加热、冷却系统不稳定，螺杆转速变化等，但以螺杆设计和选用的好坏影响最大。 表9-1是几种塑料挤出成型管材、片材和板材及薄膜等的温度参数。 表9-1 热塑性塑料挤出成型时的温度参数 塑料名称 挤出温度/℃ 原料中水分 控制/% 加料段压缩段均化段机头及口模段 丙烯酸类聚合物室温100~170 ~200 175~210 ≤0.025醋酸纤维素室温110~130 ~150 175~190 ＜0.5 聚酰胺（PA）室温~90 140~180 ~270 180~270 ＜0.3 聚乙烯（PE）室温90~140 ~180 160~200 ＜0.3 硬聚氯乙烯（HPVC）室温~60 120~170 ~180 170~190 ＜0.2 软聚氯乙烯及氯乙烯共聚 物 室温80~120 ~140 140~190 ＜0.2 聚苯乙烯（PS）室温~100 130~170 ~220 180~245 ＜0.1
目录 一、引言 (1) 二、吹机的发展 (1) 三、瓶机的组成 (2) 四、工作原理 (3) 五、驱动设备 (5) 六、辅助设备 (5) 七、检查和维护 (5) 八、机器保养 (6) 九、注意事项 (7) 十、结语 (8) 参考文献 (9)
中空吹塑机原理与保养 摘要:吹瓶机就是应用中空吹塑成型技术进行吹瓶工作的机器，它是集PLC控制，液压驱动，气体驱动,光电开关，传感器，接近开关等多种机电设备与一体的机电一体化设备。与注塑成型相比，该设备造价较低，适应性较强，可成型性能好，可成型具有复杂形状的制品。吹瓶机是将塑料颗粒加热融化通过挤出机挤出型坯，利用压缩空气将型坯吹附到一定形状的模腔，从而制成产品。为了提高吹瓶机的工作稳定性和工作效率本文提出了一些切实的操作技能，维护方法，和改进建议。 关键词：中空吹塑成型技术，吹瓶机，维护，操作
一、引言 塑料中空容器以质轻价廉、安全性高等特性, 广泛应用于饮料、医药、化妆品、食品及化工行业。吹瓶机以其安全可靠和极高的工作效率更是受到青睐。本文主要讨论吹瓶机的组成部分，工作原理，驱动设备，辅助设备，以及实际使用中的维护和调试。二、吹瓶机的发展 吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。Enoch Bergner 和 William Kopeks最先验证了吹塑加工工艺。这种工艺的原理源自于玻璃用品吹制。1938年，Ferntree 和Copake制造了一台吹瓶机并把它卖给了哈特福德帝国公司。这就是商用吹塑加工工艺的开端。在19世纪40年代，塑料制品的品种和数量都非常有限，因此，吹塑工艺直到很晚才得到飞速发展。随着产品种类的增多和生产率的提高，很快吹塑工艺制作的塑料制品越来越多。在美国的软饮料工业里，塑料容器的数量从1977年的0一直增长到1999年的100亿。利用吹瓶机制造的中空容器的体积可达数千升，有的生产已采用了计算机控制。适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。现在，更多的塑料产品被吹制出来，并且在未来其数量会一直保持增长。 三、吹瓶机的组成 图1 吹瓶机
吹塑机的工作原理 文章来源：https://www.doczj.com/doc/9e12538568.html,/chuisuji 吹塑机也称中空吹塑，是一种发展迅速的塑料加工方法。吹塑机是将液体塑胶喷出来之后，利用机器吹出来的风力，将塑体吹附到一定形状的模腔，从而制成产品的机器。 吹塑机可分为挤出吹塑机、注射吹塑机和特殊结构吹塑机三大类。 中空成型机，主要由挤出机、机头、液压系统、合模系统、电气控制系统、充气系统、自动夹取等部分组成，用于吹制PE及其它多种材料的中空制品。如：方桶、圆桶、啤酒保鲜容器、工具箱、灯罩等。该机性能高，耗能低，操作简便。 目前市场上高档的中空机，是结合我国国情，研制、开发的一种领先国内的更新产品，选用了高品质液压元件，采用PLC控制，最先进的先进先出式储料机头，其在原传统中空机优点的基础上，加之当今最先进技术，其性能更加卓越、可靠。高效率和适用性已达到日本、德国同类产品水平。可以说，这个档次上的产品，会越来越先进。因为市场的需求，品质上的要求也比较高。并且会不断翻新，不断有新花样出来。 热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。吹塑薄膜的制造工艺在原理上和中空制品吹塑十分相似，但它不使用模具，从塑料加工技术分类的角度，吹塑薄膜的成型工艺通常列入挤出中。吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。中空容器的体积可达数千升，有的生产已采用了计算机控制。适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器。根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。 吹塑机可以通过加温使预成型制品塑化，然后进入模具吹制成型，这种方法主要用于高速高产量的PET瓶和BOPP瓶生产，即二步法工艺；吹塑也可以与注塑工艺相结合成为注拉吹一体机，这也是生产PET中容器的常用方法；塑料在螺杆挤出机中被熔化并定量挤出，然后通过口膜成型，再有风环吹风冷却，然后有牵引机按一定速度牵引，卷绕机将其卷绕成卷。 将液体塑胶喷出来之后，利用机器吹出来的风力，将塑体吹附到一定形状的模腔，从而制成产品，这种机器就叫做吹塑机。塑料型坯趁热置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。吹塑薄膜的制造工艺在原理上和中空制品吹塑十分相似，但它不使用模具，从塑料加工技术分类的角度，吹塑薄膜的成型工艺通常列入挤出中。
中空吹塑成型 1 中空吹塑成型及其工艺类别 使用压缩空气使处于高弹态或粘塑性状态的空心塑料型坯发生吹胀变形，然后再经冷却定型获取中空容器状塑料制品的成型加工方法称为中空吹塑成型。根据中空吹塑所用型坯生产方式以及型坯变形特点不同，中空吹塑可以划分为挤吹成型、注吹成型、挤拉吹成型、注拉吹成型、多层吹塑和片材吹塑等不同类别，所以可以把中空吹塑成型全过程视为一种联合工艺或复合工艺技术，即中空吹塑制品是由注塑、挤塑、拉伸等型坯成型技术与吹塑成型技术共同作用而生产出来的，主要用做塑料包装和盛装容器产品。 旋转工位吹塑机 利用中空吠塑可以成型各种塑料容器。适于中空吹塑的塑料品种有聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯、线型聚酯、醋酸纤维素、聚酰胺、聚碳酸酯、聚甲醛、聚对咪二甲酸乙二(醇)酯和聚苯并噻唑等。在这些塑料品种中，聚乙烯无毒、吹塑成型性能好，聚氯乙烯价格低廉、透明性及气密性好，所以它们在吹塑成型生产中应用最多，而线型聚酯则具有较高的强度、良好的透明性以及光泽的外观且对其废旧制品或废料进行焚烧处理时不污染环境，故近年来在包装瓶生产中应用较多。下面主要简述挤吹和注吹成型工艺过程和工艺特点。

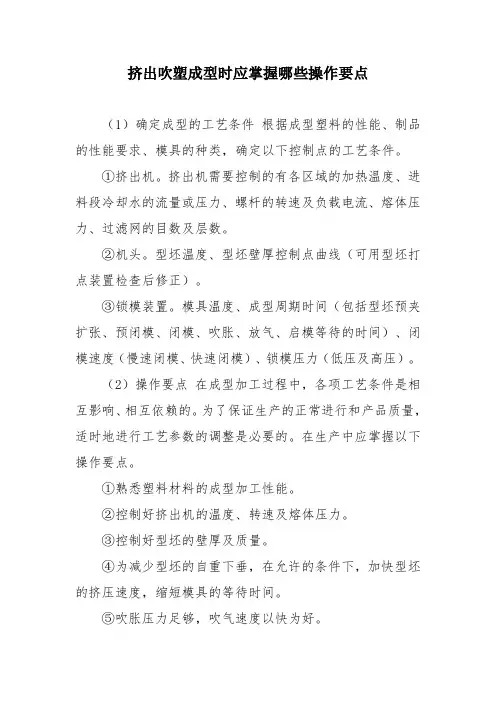

2 中空吹塑成型工艺过程 (1) 挤吹成型 挤吹成型 挤吹时首先利用挤出方法将成型物料挤成管状型坯，并将其引入对开的吹塑模中，待型坯下垂到合格长度时，立即闭合对开的模具，同时夹紧型坯上、下两端(夹紧动作兼起封底和缩口作用)，然后利用吹管向型坯内部通入压缩空气，以迫使型坯发生吹胀变形并紧贴模腔表壁成型，最后再经保压和冷却定型后便可排放制品内压缩空气，并开模脱取制品。挤吹成型设备比较简单，型坯从挤出机头流出后可直接引入吹塑模进行成型，不需要再经二次加热，与下面介绍的注吹成型相比，生产率较高，且挤吹成型时，型坯温度分布均匀、塑料容易变形，不会产生很大的应力，制品可以获得较高的强度。基于此，挤吹方法在当前吹塑成型生产中应用较多。但应注意，如果型坯在挤吹过程中需要依靠自重下垂进入吹塑模，则型坯在下垂过程中将会发生壁厚减薄和壁厚不均现象，这将使制品壁厚不易控制。另外，挤吹时还必须对型坯封底和切断，并因此产生封底余料，这对生产操作和原材料利用率均有影响，而且封底处还容易在制品上转变成拼缝。
V80系列PLC在挤出吹塑成型控制系统中的应用 摘要：本文介绍了V80系列PLC在挤出吹塑成型控制系统中的应用情况，详细阐述了挤出吹塑成型机的工艺过程，针对型坯温度、挤出压力、冷却时间和型坯壁厚等方面的控制特点，以V80系列PLC为例，重点描述了挤出吹塑成型控制系统的实现过程，最后说明该控制系统具有良好的工程应用和市场推广价值。 关键词：PLC、吹塑成型、温度、压力、壁厚控制 1．引言 挤出吹塑成型机是目前产量最大的一种生产容器和中空制品的吹塑成型设备，可生产出从最小只有1ml到最大可达10000l的各种容器制品，如牛奶瓶、饮料瓶、洗涤剂瓶、化妆品瓶以及化学试剂桶、饮料桶、矿泉水桶等。 近年来，挤出吹塑成型的主要技术趋势是朝着自动化、智能化、高精度和高速度的方向发展。因此，如何提高传统挤出吹塑成型的整体技术含量，使之适应该行业技术发展趋势要求是很重要的课题。 本文描述的挤出吹塑成型机采用德维森科技（深圳）有限公司开发生产的V80系列PLC 作为主要的电气控制系统，应用情况说明该系统完全可以符合自动化、智能化、高精度和高速度的技术发展趋势。 第一，V80系列PLC高度融合了电子技术、自动化技术及网络技术，用V80系列PLC 作为吹塑成型机的控制系统，将使吹塑成型机具有挤出、合模、吹胀、冷却和开模等过程的自动控制功能，同时具有挤出型坯温度、挤出压力和冷却温度的自动调节功能，向着自动化和智能化的方向发展。 第二，V80系列PLC中的具备高精度的热电偶模块和模拟量输入输出扩展模块，可以满足型坯温度、挤出压力、型坯壁厚的高精度控制要求，达到制品成型所要求的质量要求，而且精度重复性好；采用高速硬件解析技术的CPU模块和本身带有CPU芯片和专用共享数据区的模拟量扩展模块，可极大地提高熔料塑化速度，挤出速度以及开合模速度，缩短了成型周期，并保证了制品的成型质量。 2．设备工艺过程 吹塑模具 图1 挤出注塑机的基本结构图
挤出吹塑薄膜生产保鲜袋方案 吹塑薄膜概述： 大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品。吹塑法生产的薄膜品种有很多，比如低密度聚乙烯、线性聚乙烯、聚丙烯、高密度聚乙烯、尼龙、乙烯一乙酸乙烯共聚物等。 产品尺寸及原料选择： 长×宽×厚：300mm*200mm*0.02mm 选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开口性。 树脂粒子的熔融指数(MI)不能太大，熔融指数(MI)太大，则熔融树脂的粘度太小，加工范围窄，加工条件难以控制，树脂的成膜性差，不容易加工成膜；此外，熔融指数(MI)太大，聚合物相对分子量分布太窄，薄膜的强度较差。因此，应当选用熔融指数(MI)较小，且相对分子量分布较宽的树脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。吹塑聚乙烯薄膜一般选用熔融指数(MI)在2～ 6g/10min范围之间的聚乙烯原料。 生产工艺： 本方案采用平挤上吹法，其优点是泡管形状稳定、占地面积小、易生产折径大、厚度大的薄膜。缺点是要求生产车间较高，不适宜黏度小的颗粒，不利于薄膜的冷却。 工艺参数： 挤出机温度：170℃ 吹胀比：膜管直径/口膜直径=2 牵引比：牵引速度/挤出速度=5
生产仪器设备： 工艺流程： 料斗上料→熔融塑化→挤出膜管→吹胀牵引→风环冷却→夹板→牵引辊牵引→薄膜收卷 基本性能的技术要求： 1．规格及偏差 聚乙烯薄膜的宽度、厚度应当符合要求，薄膜薄厚均匀，横、纵向的厚度偏差小，且偏差分布比较均匀。 2.外观 要求聚乙烯薄膜塑化良好，无明显的"水纹"和"云雾"；薄膜的表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；无明显的黑点、杂质、晶点和僵块；不允许有严重的挂料线和丝纹存在。 3．物理机械性能 要求聚乙烯薄膜的物理机械性能应当优良，主要包括拉伸强度、断裂伸长率、撕裂强度等几项指标应当符合标准。 4．表面张力的大小 聚乙烯薄膜的表面张力至少应当达到38达因以上，达到40达因以上更佳。
高分子班工厂实习报告范文2篇Model report of polymer class factory practice 编订：JinTai College
高分子班工厂实习报告范文2篇 小泰温馨提示：报告是按照上级部署或工作计划，每完成一项任务， 一般都要向上级写报告，反映工作中的基本情况、工作中取得的经验 教训、存在的问题以及今后工作设想等，以取得上级领导部门的指导。本文档根据申请报告内容要求展开说明，具有实践指导意义，便于学 习和使用，本文下载后内容可随意修改调整及打印。 本文简要目录如下：【下载该文档后使用Word打开，按住键盘Ctrl键且鼠标单击目录内容即可跳转到对应篇章】 1、篇章1：高分子班工厂实习报告范文 2、篇章2：高分子班工厂认识实习报告文档 篇章1:高分子班工厂实习报告范文 我们大学生已走过的人生旅途大都是在学校中度过的， 因而目前对外界的了解只能是很肤浅的。但是我们能不能等到走出校门后再去深入地了解社会?显然不应该。如果我们带着 僵硬的书本知识走向社会，必定四处碰壁，耽搁我们大好的青春年华。大学期间进工厂见习以及接触社会是很必要的。只有我们对实际的东西有较为深刻的了解，才能更有意识地在大学期间多学一些对社会有用的东西，从而我们走出社会后才能更
快地适应社会，更好地为人民服务。因此xx年4月10号，我们高分子03-1班便开始了我们为期一周的工厂见习。 见习目的： 为了今后实际工作的需要，为了接触广阔的社会，丰富 我们的知识和阅历。进工厂见习是一个很好的办法。马克思主义哲学唯物辩证论的一个最显著的特点，就是强调它的实践性。这次见习的主要目的是使我对与专业密切相关的一些产品的生产流程有了进一步的了解。比如了解中空吹塑、注塑成型过程及其结构以及轮胎等产品的具体生产流程。 见习内容： 4月10号星期一下午 我们的首站是位于本校内的茂名金鹰制罐厂。 首先我们听了厂的负责人给我们讲了有关中空吹塑机和 注塑机的生产原理和流程。 中空吹塑机的产原理：将聚乙烯原料投入到吹塑机，加 热到熔融状态，再从吹塑机的直角机头挤出管坯，当管坯达到要求的长度时，迅速合模，切断管坯，并在管坯中注入压缩气体，使模具中的管坯吹胀成型。
实验一挤出吹塑薄膜成型工艺实验 一、实验目的 l、加深对挤出理论的理解，明确挤出吹塑薄膜成型的原理及工艺参数对产品质量的影响。 2、了解挤出机及辅机的基本结构，掌握挤出吹塑薄膜生产线的操作方法。 3、通过平挤上吹法制取聚乙烯薄膜，为性能测试提供样品。 二、实验原理 挤出成型是热塑性塑料十分重要的成型方法，其产量也居各成型方法的首位。 通过更换机头口模，挤出成型可生产多种制品，其中挤出吹塑薄膜是挤出生产的主要产品之一。 塑料薄膜是指厚度在0.005~0.25mm，长而成卷的软质片状聚合物材料。工业上生产塑料薄膜的方法大体有四种：压延法、拉伸法、流延法和挤出吹塑法。相对于其它方法，挤出吹塑薄膜具有以下优点： ①设备装置简单，投资少，见效快。 ②操作工艺易于控制，同一模具可以生产多种规格的薄膜。 ③薄膜经吹胀和牵引后，双轴定向，在一定程度上消除了机械性能的方向性。 ④可生产超宽薄膜，且不需切边，废料少成本低。 ⑤制品为圆筒状，特别适合于制作包装产品。 挤出吹塑薄膜生产的主要缺点是厚度均匀性差，产量低。尽管如此，由于挤出吹塑薄膜具有上述一系列优点，所以其应用范围较广，在整个薄膜生产中占有很重要的地位。 挤出吹塑薄膜生产的工作原理如下：当塑料加入挤出机料斗后，随着螺杆的旋转被螺槽强制推向机头，此时塑料一方面被外部热源加热，另一方面由于塑料本身在压缩、剪切和搅动过程中，与料筒、螺杆之间的外摩擦以及大分子之间的内摩擦，也产生很大的热量。与此同时，由于螺杆螺槽深度逐渐减小，加之滤网、多孔板和机头的阻力，使塑料压实，从而改善了它的热传导性。这样在内、外热及压力的联合作用，使塑料温度逐渐上升直至熔融，粘度也逐步达到成型所要求的范围。当熔融塑料进入机头后，经环隙形口模成型为薄膜管坯，此时人工将管坯端部封闭并引至牵引辊，从芯模孔道吹入压缩空气，使管坯横向膨胀，同时牵引辊连续纵向牵伸，使膜管达到所要求的厚度及折径。膜管经冷却风环冷却定型并由人字板压叠成双折薄膜，通过牵引辊以恒定的速度进入卷取装置，到一定量时可进行切割即成为膜卷。在挤出吹塑薄膜生产装置中，牵引辊又是压辊，它通过完全压紧已折叠的双层薄膜，使膜管内的空气不能越过牵引辊的缝隙处而使膜管内部保持恒定的空气量和压力，保证薄膜的尺寸不变，因此吹塑薄膜生产中，只是在生产初期鼓入压缩空气，待薄膜尺寸确定后，不需再使用压缩空气。 挤出吹塑薄膜由引膜方向的不同可分为上吹法、下吹法和平吹法，本实验所用的是上吹法，其主要特点是机头、辅机结构简单，安装、操作方便，但薄膜厚度均匀性差，不宜生产折径大的产品。
全自动中空吹塑机 使用指南 ***塑料有限公司 版本：S L P/S C O9-05A

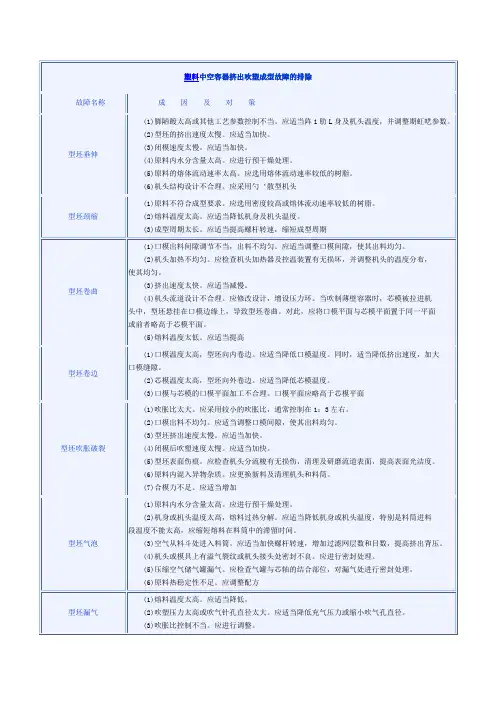

受控资料内部使用 目录 一、安全使用须知 (1) A、大型机器 B、小型机器 二、机器安全操作细则 (4) 1、开机前的注意事项 2、设备安全操作步骤 三、设备保养细则 (7) 1.日保养 2.周保养 3.月保养 4.年保养。 四、常见故障排除 (10) 五、液压传动系统常见故障排除方法 (12) 六、机器常见问题及其原因 (17) 七、吹塑成型的缺陷及可能产生原因的分析 (19)
一、安全使用须知 1、为了确保塑机的安全运行，必须建立正确的安全操作和维修保养制度，对塑机进行经常的管理维护和检查。使用单位应设专职人员负责，委托有资格的单位进行技术支持和维修服务。 2、公司内部维修保养和检查的专职人员，应有实际的工作经验和熟悉维修保养要求。 3、公司内部维修人员应每周对塑机的主要安全设施和电气控制部分进行一次检查。使用三个月后，维修人员应对其较重要的机械电气设备进行细致的检查、调整和维修保养。 当使用一年后，应组织有关专业人员进行一次技术检验，详细检查所有机械、电气、安全设施的情况，主要零部件的磨损程度，以及修配换装磨损超过允许值和损坏的零部件。 一般应在二至三年进行一次全面的拆卸清洗检查，使用单位应根据设备的新旧程度，使用频繁程度确定大修期限。 4、塑机操作的操作人员，要求具备高度的责任心，爱护设备，必须经过专业培训，并熟悉掌握设备使用特性，做好日常的检查工作。 5、发现塑机有故障应立即停止使用，通知相关部门，待修好并仔细检查确认无误后方可使用。 6、机器在使用前请务必、详细阅读本使用指南。 - 1 - 文件编号：SL/SC090501
挤出、注塑、吹塑三大塑料成型工艺介绍！塑料成型加工是一门工程技术，所涉及的内容是将塑料转变为塑料制品的各种工艺。 注塑成型 注射成型，其原理是将粒状或粉状的原料加入到注射机的料斗里，原料经加热熔化呈流动状态，在注射机的螺杆或活塞推动下，经喷嘴和模具的浇注系统进入模具型腔，在模具型腔内硬化定型。影响注塑成型质量的要素：注入压力，注塑时间，注塑温度。 优点： 1、成型周期短、生产效率高、易实现自动化 2、能成型形状复杂、尺寸精确、带有金属或非金属嵌件的塑料制件 3、产品质量稳定 4、适应范围广 缺点： 1、注塑设备价格较高 2、注塑模具结构复杂 3、生产成本高、生产周期长、不适合于单件小批量的塑件生产 应用： 在工业产品中，注射成型的制品有：厨房用品(垃圾筒、碗、水桶、壶、餐具以及各种容器)，电器设备的外壳(吹风机、吸尘器、食品搅拌器等)，玩具与游戏，汽车工业的各种产品，其它许多产品的零件等。
挤出成型 挤出成型：又称挤塑成型，主要适合热塑性塑料的成型，也适合部分流动性较好的热固性和增强塑料的成型。其成型过程是利用转动的螺杆，将被加热熔融的热塑性原料，从具有所需截面形状的机头挤出，然后由定型器定型，再通过冷却器使其冷硬固化，成为所需截面的产品。工艺特点： 1、设备成本低; 2、操作简单、工艺过程容易控制、便于实现连续自动化生产; 3、生产效率高;产品质量均匀、致密; 4、通过改变机头口模可成型各种断面形状的产品或半成品。 应用： 在产品设计领域，挤出成型具有较强的适用性。挤出成型的制品种类有管材、薄膜、棒材、单丝、扁带、网、中空容器、窗户、门的框架、板材、电缆包层、单丝以及其它异型材等。 吹塑成型 吹塑成型：是将从挤出机挤出的熔融热塑性原料，夹入模具，然后向原料内吹入空气，熔融的原料在空气压力的作用下膨胀，向模具型腔壁面贴合，最后冷却固化成为所需产品形状的方法。吹塑成型分为薄膜吹塑和中空吹塑两种： 薄膜吹塑：
注塑成型的基本知识及常见不良 （结合本公司设备进行） 一、注塑的基本原理： 1将原料预热，去除原料中的水份（预加工）； 2.原料进入料筒进行加热，（固体原料变为液体），压注入模具里； 3?经冷却（液体变为固体）后出模，去除飞边、退火等加工后变为成品。 螺杆式注射机的模塑原理：先动模与定模全模，注射油缸活塞推动螺杆按要求的注射压力和注射速度将已塑化的塑料经喷嘴及模具的浇注系统射入型腔，当塑料充满型腔后，螺杆继续对塑料保持一定压力，促使塑料补充塑件冷却收缩所需之料，同时阻止塑料倒流。经一定时间的保压后，注射油缸活塞压力消失，螺杆开始转动，这时，由料斗落入料筒的塑料在料筒中塑化。当模具型腔内的塑件（部品）冷却定型后，模具打开，在模具推出机构的作用下（顶针），塑件由模具型腔中脱出。 二、注塑的基本操作： 本公司有全自动和半自动两种形式。 1.关安全门---- 自动锁模------- 射台前进——射胶------ 溶胶 ----- 倒索 再循循------ 开安全门------ 顶针顶出 ---- 开模----- 射台后退呻 「1?热固性塑料：在受热或其他条件作用下，能固化成不熔，不熔性物料；塑料V 2 .热塑性塑料：在特定的温度范围内能反复加热软化和冷却凝固。 三、常用塑料及性能 1.常用热固性塑料：酚醛、氨基（三聚氰胺、脲醛）、聚邻苯=甲酸丙烯酯（DAP）、硅酮、环 氧村脂、玻璃纤维增强塑料等。 2.常用热塑性塑料：硬聚氯乙烯、软聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、丁苯橡胶改性聚苯 乙烯、聚苯乙烯改性有机玻璃、苯乙烯-丙烯腈共聚物、苯乙烯-丁=烯-丙烯腈共聚物 （ABS ）、聚酰胺（尼龙）、聚甲醛、聚碳酸酯、氯化聚醚、聚砜、聚苯醚、氟塑料、醋酸纤维素、聚酰亚胺等。 公司常用：ABS （苯乙烯-丁=烯-丙烯腈共聚物）、POM （聚甲醛）、PPS（聚苯硫醚）、PA （聚酰胺） 四、注塑部品的常见不良：
编号：CZ-GC-08691 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 中空吹塑机操作规程 Operating procedures for hollow blow molding machine
中空吹塑机操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1.目的 规范中空吹塑机操作作业. 2.适用范围 全公司两台中空吹塑机作业。 3.术语及定义： 无 4.作业内容 4.1检查搅拌机的工作是否正常，搅拌前先关闭搅拌机电源，将配比的原材料、色母和色粉放入搅拌桶内，将搅拌桶盖好，开启搅拌机电源开关。 4.2检查冷冻机的工作是否正常，先打开冷冻系统电机开关，看电机运转是否正常，再打开水塔开关，检查供水是否正常，设定好冷冻机水温，开启冷冻机。
4.3每天检查搅拌机电路和水路，机器周围不能有异物堵塞，确保生产环境安全。中空吹塑机每天检查机械部分、电器部分、液压、水路和气路。 4.4中空机预热：加热前必须接通机桶入料段的冷却水，加热过程中，检查各加热导线连接是否正确牢靠，加热过程中随时注意触摸屏显示温度是否正常（一般升温时间为3-4小时）。 4.5开机前检查机器是否正常，启动主油泵。油温在35-55度之间。启动油泵空转30分钟，对油路系统进行空载清洗。 4.6加料，启动绞料电机，再次检查机桶温度和模头温度是否达到工作温度，绞料时是否稳定。 4.7手动射料和绞料，正常后检查吹气针和模头吹气是否正常。将液压系统调定到0.4-0.6Mpa,将顶吹压力调定到0.2-0.4Mpa 4.8按半自动，启动按钮试制产品，根据试生产产品的情况，将射出长度计时、称重、测量壁厚，同品管确认产品的品质后大批生产。 5.注意事项
华侨大学厦门工学院毕业设计(论文)开题报告系（部）：机械工程及自动化专业班级：****** 姓名*** 学号******* 指导 教师 **** 职称 学历 副教授 课题名称矿泉水瓶挤出吹塑成型工艺及模具设计 毕业设计（论文）类型（划√）工程设计应用研究开发研究基础研究其他√ 一、本课题的研究目的和意义： 本课题来源于工程实践，是结合学生的专业特点和就业方向而设计的一个课题。通过本次设计，掌握塑料件挤出吹塑成型模具设计的过程和基本技能；利用计算机辅助模具设计；掌握模具制造、装配的工艺要求。 模具设计全程应用CAD/CAM/CAE技术以及UG三维制图软件，从设计到最后出现成品都用现代先进的模具设计软件完成，已达到提高生产效率和成品精度的要求，减少重复设计的繁琐操作。并且在设计过程中尽量采用标准件来完成整个模具的设计，以便于以后的维修及零部件的更换。 通过对矿泉水的性质和流通环境的分析，设计能在流通过程中起保护作用的包装，设计合理的包装不仅仅能保护产品、方便储运，而且还能在很大程度上起到介绍产品和促进销售的作用。本设在矿泉水在流通过程得到保护，同时激起人们的购买欲望，从而促进其销售。为了设计一款兼有良好的容装性，保护性，方便性，有美观经济的优点，满足消费者购买和使用习惯的矿泉水水瓶包装也是很有经济价值和市场前景的。
