变电站的噪声及其控制(最新版)
1、引言
变电站是重要的电力生产场所，随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。因此，变电站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。在日益注重环境保护的今天，对变电站内噪声的产生原因进行分析和控制，减少对工作人员和环境的影响，愈发重要。由于变电站工作人员身处噪声源之中，所接触到的噪声强度远高于附近居民，因此，本文主要针对变电站内噪声的产生和对站内工作人员的影响进行分析。
2、变电站内噪声及防治
2.1噪声的危害
噪声是变电站内影响工作人员健康和有效进行工作的重要物理
因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所不需要的声音统称为噪声。噪声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰，导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为8％、18％。在70db的环境中，谈话就会感到困难。因此，世界上许多国家都对环境噪声提出了相应的容许范围，我国也不例外。以国标《城市环境噪声标准》(gb3096—93)中提出的二类昼间标准为例，即：6∶00～22∶00不得超过60db(a)。电力工程设计也提出：在距电器2m 处不应大于下列水平：连续性噪声水平：85db；非连续性噪声水平：屋内90db，屋外110db。[1]鉴于上述噪声危害的存在，在变电站内，需要考虑噪声对变电站内工作人员及附近居民的影响，并采取综合
治理措施。
2.2变电站内的噪声
变电站内的主要噪声源是变压器(电抗器)等设备运行中铁芯磁致伸缩，线圈电磁作用振动等产生的噪声和冷却装置运转时产生的噪声，特别是大型变压器及其强迫油循环冷却装置中潜油泵和风扇所产生的噪声，并随变压器容量增大而增大。我局进行过检测，有五台带强迫油循环冷却装置的变压器，在运行时，其附近的噪声均超过60db，最大达到86db
在高压和超高压变电站内，高压进出线、高压母线和部分电器设备电晕放电声也是噪声源。
高压室抽风机开启时运转声是高压室内的又一噪声源。
高压断路器分合闸操作及其各类液压、气压、弹簧操作机构储能电机运转时的声音也是间断存在的噪声源。
主控室、保护室内的主要噪声源有四类：一是空调运转时的噪声；二是照明日光灯具整流器振动发出的噪声，由于主控室包括保护室等，一般空间较大，为了保证照度，装设了大量的日光灯，我
局一座220kv变电站主控室装有86盏日光灯，保护室内装有50盏日光灯。当这些灯具工作时，所发出的噪声是不容忽视的；三是部分室内设备如站用电屏或直流屏上的接触器等振动所发出的噪声；四是站内多种音响信号或报警装置动作时发出的声音。
2.3变电站内噪声的控制
噪声的特点是与噪声源同步产生，同步停止，噪声污染在噪声周围的局部范围，随着距离的增大或局部环境条件(如声屏障等)的影响而较快减弱。控制噪声的主要方法，首先是降低声源所发出的噪声，其次是在噪声到达人的耳膜之前，采取阻尼、隔振、吸声、隔声、消声器、个人防护和合理布局等方法，尽量减弱或降低声源的振动，或将传播中的声能吸收掉，或减弱对耳膜等作用，从而达到控制和治理噪声的目的。因此，对噪声的控制，要采取综合的方法来进行。
2.3.1对上述噪声源来讲，最主要的是变压器及其冷却装置产生的噪声，应重点加强检测和控制。
(1)对于经检测超标处，尽量减少工作人员停留的时间，工作人
编号：SM-ZD-43554 变电站的噪声及其控制Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
变电站的噪声及其控制 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、引言 变电站是重要的电力生产场所，随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。因此，变电站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。在日益注重环境保护的今天，对变电站内噪声的产生原因进行分析和控制，减少对工作人员和环境的影响，愈发重要。由于变电站工作人员身处噪声源之中，所接触到的噪声强度远高于附近居民，因此，本文主要针对变电站内噪声的产生和对站内工作人员的影响进行分析。 2、变电站内噪声及防治 2.1 噪声的危害 噪声是变电站内影响工作人员健康和有效进行工作的重要物理因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所
变电站的噪声分析与治理方案 于香英，张惠敏，杜月桥 天津市电力公司技术中心（天津， 300022） 【摘要】通过对某市电网变电站噪声水平现状的监测，结合噪声特性和变电站的布局，对城区内的变电站环境噪声治理提出相应的解决方案。 【关键词】变电站；噪声；治理 The Analysis of Electricity Substation and Control YU Xiang-ying, ZHANG Hui-min, DU Yue-qiao The Technology Center of Tianjin Electric Power Corporation (Tianjin, 300022) 【Abstract】Based on monitoring the noise level from the Electricity Substation of one Grid Corporation, the analysis of its characteristics combined with the layout of substations is described, accordingly the main measures for typical station is given. 【Key words】Electricity Substation；Noise；Control 引言 近几年随着城市建设的发展，工业和居民用电量增长很快。特别是夏季的用电高峰期间，变电站的负荷率都很高，噪声很大。尤其是居民密集区的变电站的噪声引起的居民投诉颇多。且变电站噪声影响引起的纠纷、上告事件逐步增多，污染缴费也会逐步开展。所以，如何解决变电站的噪声污染对周围居民的影响已经势在必行。 1.电力变电站的噪声分析 某市电力公司输变电系统共分5个等级，500KV、220KV、110KV、35KV及10KV配变电站。变电站的类型多种多样，有露天站、室内站、半室内站。220KV 变电站深入市区，其中以35KV变电站及线路构成了城区供电的主网架。位于一、二类地区的35KV变电站有78座。为加强变电站噪声的监督监测，天津市电力公司环境监测中心站对公司现有的坐落于一、二类地区的35KV及以上所有变电站进行夜间厂界环境噪声（变电站围墙外1米处）测试，并对110KV及以上所有变电站全部进行电磁环境监测。本次共测试176个变电站。从测试结果来看，所有监测的变压器本体噪声水平全都符合标准，但变压器本体噪声水平相差较大。一部分老变压器、封闭型的变压器，特别是强制风冷的风扇及电机噪音偏大；一部分变压器风
变电站的噪声及其控制Orga nize en terprise safety man ageme nt pla nning, guida nee, in spect ion and decisi on- mak ing, en sure the safety status, and unify the overall pla n objectives
编制：___________________ 审核：____________________ 时间：____________________
变电站的噪声及其控制 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、引言 变电站是重要的电力生产场所，随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。因此，变电站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。在日益注重环境保护的今天，对变电站内噪声的产生原因进行分析和控制，减少对工作人员和环境的影响，愈发重要。由于变电站工作人员身处噪声源之中，所接触到的噪声强度远高于附近居民，因此，本文主要针对变电站内噪声的产生和对站内工作人员的影响进行分析。 2、变电站内噪声及防治 2.1 噪声的危害 噪声是变电站内影响工作人员健康和有效进行工作的重要物理因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪
声，但从环境保护的角度而论，凡是人们所 不需要的声音统称为噪声。噪声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰， 导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。 当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为 8 %、18 %。在70db的环境中，谈话就会感到困难。因此，世界上许多国家都对环境噪声提出了相应的容许范围，我国也不例外。以国标《城市环境噪声标准》(gb3096 —93) 中提出的二类昼间标准为例，即： 6 : 00?22 : 00不得超过 60db(a)。电力工程设计也提出：在距电器2m处不应大于下列水平：连续性噪声水平：85db ;非连续性噪声水平：屋 内90db，屋外110db。⑴鉴于上述噪声危害的存在，在变电站内，
收稿日期：2008-12-16；修回日期：2009-01-15 作者简介：周建国（1955-），男，上海人，高级工程师，从事电网设备运行管理与电网环保工作。E -mail ：zhou_jg@ec ．sp ．达国家也得到广泛应用。本文针对变压器以及输电线路和直流换流站设备的噪声及降噪情况进行介绍。 1变压器噪声及其治理情况 变压器的噪声由2部分组成：变压器本体噪声 及辅助冷却装置噪声。本体噪声包括铁心、绕组及油箱（如磁屏蔽）等产生的噪声；冷却装置噪声包括风扇和油泵噪声。 1.1变压器噪声的测量方法 在声学测量中，传统的方法是测量声压。但这 种方法易受环境的影响。1991年，美国的R.P. Kindi 等人提出了一种称之为“声强测量法”的噪 声测量新方法。声强测量法可以有效地避免周围环境对噪声测量的影响。20世纪70年代中后期，随着随机信号分析理论逐步深化，声强及其频谱分析在理论和实践方面都得到了极大的发展，使声强测量方法日趋成熟。变压器噪声的测量即使在背景噪声及声反射较大的生产车间内也同样能对铁心降噪采用的技术措施有：（1）使用磁致伸缩ε小的优质硅钢片；（2）降低铁心的额定工作磁密度以减小ε值；（3）设计铁心的几何尺寸应避免谐振；（4）采用先进的加工工艺，以避免生产过程中各种外力对ε特性的不良影响；（5）改进铁心与油箱之间的机械连接方式，使通过垫脚传递给油箱的振动减小。目前国外变压器生产厂商通过上述方法改进铁心磁致伸缩，已取得了一定成果。 1.2.2油箱及其结构件 铁心的磁致伸缩振动是以箱壁振动噪声的形式均匀地向四周发射的。为减小箱壁的振动幅度，必须设法提高整个油箱的刚性。比如适当增加箱壁厚度和增多加强铁的数目、合理选择油箱加强铁的形状及其焊装位置等，均能提高整个油箱的刚性。 国内外的实践经验证明，对于变压器及带有气隙的铁心电抗器而言，只需考虑其中的基频及2~4次高频成分，即油箱及其结构件的固有振动频率应该避开铁心磁致伸缩的基频及2~4次高频的频带范围，以防产生谐振。
变电站的噪声及其控制 1、引言 变电站是重要的电力生产场所，随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。因此，变电站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。在日益注重环境保护的今天，对变电站内噪声的产生原因进行分析和控制，减少对工作人员和环境的影响，愈发重要。由于变电站工作人员身处噪声源之中，所接触到的噪声强度远高于附近居民，因此，本文主要针对变电站内噪声的产生和对站内工作人员的影响进行分析。 2、变电站内噪声及防治 2.1 噪声的危害 噪声是变电站内影响工作人员健康和有效进行工作的重要物理因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所不需要的声音统称为噪声。噪声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰，导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起
暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为8％、18％。在70db的环境中，谈话就会感到困难。因此，世界上许多国家都对环境噪声提出了相应的容许范围，我国也不例外。以国标《城市环境噪声标准》(gb3096—93)中提出的二类昼间标准为例，即：6∶00～22∶00不得 超过60db(a)。电力工程设计也提出：在距电器2m处不应大于下列水平：连续性噪声水平：85db；非连续性噪声水平：屋内90db，屋外110db。 [1]鉴于上述噪声危害的存在，在变电站内，需要考虑噪声对变电站 内工作人员及附近居民的影响，并采取综合治理措施。 2.2 变电站内的噪声 变电站内的主要噪声源是变压器(电抗器)等设备运行中铁芯磁致伸缩，线圈电磁作用振动等产生的噪声和冷却装置运转时产生的噪声，特别是大型变压器及其强迫油循环冷却装置中潜油泵和风扇所产生 的噪声，并随变压器容量增大而增大。我局进行过检测，有五台带强迫油循环冷却装置的变压器，在运行时，其附近的噪声均超过60db，最大达到86db 在高压和超高压变电站内，高压进出线、高压母线和部分电器设备电晕放电声也是噪声源。 高压室抽风机开启时运转声是高压室内的又一噪声源。 高压断路器分合闸操作及其各类液压、气压、弹簧操作机构储能
变电站的噪声来源与治理 变电站内的噪声源 一、变压器(电抗器)等设备运行中铁芯磁致伸缩，线圈电磁作用振动等产生的噪声和冷却装置运转时产生的噪声，特别是大型变压器及其强迫油循环冷却装置中潜油泵和风扇所产生的噪声，并随变压器容量增大而增大。我局进行过检测，有五台带强迫油循环冷却装置的变压器，在运行时，其附近的噪声均超过60db，最大达到86db。 二、在高压和超高压变电站内，高压进出线、高压母线和部分电器设备电晕放电声也是噪声源。 三、高压室抽风机开启时运转声是高压室内的又一噪声源。 四、高压断路器分合闸操作及其各类液压、气压、弹簧操作机构储能电机运转时的声音也是间断存在的噪声源。 五、主控室、保护室内的主要噪声源有四类：一是空调运转时的噪声；二是照明日光灯具整流器振动发出的噪声，由于主控室包括保护室等，一般空间较大，为了保证照度，装设了大量的日光灯，我局一座220kv变电站主控室装有86盏日光灯，保护室内装有50盏日光灯。当这些灯具工作时，所发出的噪声是不容忽视的；三是部分室内设备如站用电屏或直流屏上的接触器等振动所发出的噪声；四是站内多种音响信号或报警装置动作时发出的声音。 由于以往对变压器噪声水平及变电站的隔声性能几乎没有明确要求，使目前几乎所有的老变电站的噪声水平不太理想。尤其位于城区内的一、二类地区的变电站的厂界夜间噪声范围在45-70分贝之间。离设备区近的地方，噪声明显增大。变电站外的噪声值与变压器的距离和相对位置有很大的关系，与变压器仅一墙之隔时，站外噪音声级就很高，且衰减很慢。 变电站噪声的特性 1、变电站噪声源 变电站一般有变压器、开关室、控制室等组成。变电站的主要噪声来源是变压器运行时产生的电磁噪声，远大于母线的电晕噪声。有的变电站还有冷却机产生的气流噪声和机械噪声。铁心硅钢片的磁致伸缩现象是产生变压器噪声的主要原因。机械噪声则是设备振动、冷却装置引起的。冷却装置包括冷却风扇、油泵等。当变压器加电投入运行时，变压器油泵也要投入运行。油泵在运行时会产生振动，辐射噪声。当外界环境气温较高时，为了加强冷却效果，冷却风扇也要投入运行，同时产生振动，辐射噪声。 2、变电站噪声特性 根据文献，电力变压器的噪声属于中低频噪声，对噪声值贡献最大的频率是250HZ和500HZ；风冷机械噪声属于中高频噪声，对噪声值贡献最大的频率为1KHZ和2KHZ。变压器的噪声是不稳定的，空载或运行功率低时，噪声水平相对较低，满负荷运行时一般噪声级水平较高。从噪声的控制角度看，噪声的频率越低，治理难度越大，因为低频噪声的波长长，随距离衰减率低，也不易被吸收。 3、变电站噪声的传播途径 露天站的变压器噪声一般无构筑物阻挡,噪声对边界和居民的影响属于直线传播，衰减量小。衰减量的大小直接取决于厂界的大小。室内站是变压器安装在变压器室内，变压器声音传至墙壁时发生反射，和直达声混合向外传播，声音相互叠加。室内变压器的噪声主要通过通风百叶窗对外传播，所以对门口方向的敏感点影响较大。通风百叶窗外1米处的噪声与室内相比有6-10分贝的衰减。半室内布置是变压器在室外布置，只是在变压器之间加一隔声墙，
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 变电站的噪声及其控制(最新 版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
变电站的噪声及其控制(最新版) 1、引言 变电站是重要的电力生产场所，随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。因此，变电站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。在日益注重环境保护的今天，对变电站内噪声的产生原因进行分析和控制，减少对工作人员和环境的影响，愈发重要。由于变电站工作人员身处噪声源之中，所接触到的噪声强度远高于附近居民，因此，本文主要针对变电站内噪声的产生和对站内工作人员的影响进行分析。 2、变电站内噪声及防治 2.1噪声的危害 噪声是变电站内影响工作人员健康和有效进行工作的重要物理
因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所不需要的声音统称为噪声。噪声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰，导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为8％、18％。在70db的环境中，谈话就会感到困难。因此，世界上许多国家都对环境噪声提出了相应的容许范围，我国也不例外。以国标《城市环境噪声标准》(gb3096—93)中提出的二类昼间标准为例，即：6∶00～22∶00不得超过60db(a)。电力工程设计也提出：在距电器2m 处不应大于下列水平：连续性噪声水平：85db；非连续性噪声水平：屋内90db，屋外110db。[1]鉴于上述噪声危害的存在，在变电站内，需要考虑噪声对变电站内工作人员及附近居民的影响，并采取综合
文件编号：TP-AR-L4100 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 变电站的噪声及其控制 (正式版)
变电站的噪声及其控制(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1、引言 变电站是重要的电力生产场所，随着现代化城市 和工农业经济的发展，部分变电站将处于城市的中心 或人口密集区。因此，变电站内各种电气设备运行时 产生的噪声，不可避免地会对站内的工作人员和附近 的居民及环境产生影响。在日益注重环境保护的今 天，对变电站内噪声的产生原因进行分析和控制，减 少对工作人员和环境的影响，愈发重要。由于变电站 工作人员身处噪声源之中，所接触到的噪声强度远高 于附近居民，因此，本文主要针对变电站内噪声的产 生和对站内工作人员的影响进行分析。
2、变电站内噪声及防治 2.1 噪声的危害 噪声是变电站内影响工作人员健康和有效进行工作的重要物理因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所不需要的声音统称为噪声。噪声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰，导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为8％、18％。在
龙源期刊网 https://www.doczj.com/doc/9a235894.html, 变电站噪声超标的影响及治理探讨 作者：刘寅王静娟 来源：《中国电气工程学报》2019年第06期 摘要：为了解决声环境功能区区划升级后变电站厂界噪声未达标问题，笔者根据变电站噪声治理前噪声检测数据，分析了户外变电站背景噪声、站内噪声、厂界噪声存在超标问题的原因，提出了采用吸隔声屏障来控制噪聲传播途径的降噪方法。实践应用表明：户外变电站加装隔声屏障后，变电站厂界噪声平均降噪量可达到 7 dB（A），低于国家标准规定的环境噪声限值。 关键词：变电站;噪声超标; 目前，随着城市建设工程的不断加快，城市区域的供电需求不断增加，110 kV、220 kV 以及500 kV 高压输变电工程已深入到人口密集的城市中心地区，然而变电站却被各类建筑物所包围，出现了变电站厂界噪声超标的现象，对周围居民生活影响很大，不断发生居民投诉事件。对此，本文根据吸隔声原理，分析了某110 kV 户外变电站站内、周界昼间、夜间噪声检测数据，提出了采用吸隔声屏障控制噪声传播途径的变电站周界噪声治理方案，设计了吸隔声屏障，并应用于变电站噪声治理。经测试，吸隔声屏障治理变电站周界噪声效果良好，平均降噪量达到 7 dB（A）。 1 变电站噪声来源分析 变压器噪声包括本体噪声和冷却装置噪声。本体噪声主要由铁芯硅钢片磁致伸缩及绕组电磁力引起的振动而产生，并通过铁芯垫脚和绝缘介质传递给箱体和附件。由于电源频率周期是磁致伸缩变化周期的两倍，所以磁致伸缩引起的变压器振动主要也是 100Hz 的整数倍。另 外，变压器绕组噪声是当通电线圈导线处于杂散磁场时，线圈导线或线圈间电磁力引起的振动产生的噪声。在正弦负载电流下，线圈噪音几乎都是由两倍电源频率（50Hz）组成。变压器 冷却装置噪声主要由循环冷却泵、散热风扇所产生。在夏季用电高峰期，变压器的潜油泵和冷却风扇在运行过程中产生的噪声尤其明显。 电容器和电抗器在运行过程中也会产生噪声。电抗器噪声主要由绕组振动、磁致伸缩产生，与变压器本体噪声产生原理及频率特性基本相同。电容器噪声是由电容器单元介质内电极间产生的电场力及电磁力引起元件振动而产生。 变电站通风散热一般由空调或者排风扇完成，用于开关室、GIS 设备室或者变压器室散热。散热风扇一般安装在建筑物外墙体上，离变电站围墙近且安装高度较高，因此风扇产生的噪声容易对变电站附近居民区产生较大影响。所以散热系统噪声成为了夏季变电站噪声扰民投诉的主要原因之一。电晕噪声是由于变电站内带电导体、金具表面的高强度电场使周围的空气发生游离放电而引起的可听噪声，其噪声值相对较低。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 2021版变电站的噪声及其控制
2021版变电站的噪声及其控制导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1、引言 变电站是重要的电力生产场所，随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。因此，变电站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。在日益注重环境保护的今天，对变电站内噪声的产生原因进行分析和控制，减少对工作人员和环境的影响，愈发重要。由于变电站工作人员身处噪声源之中，所接触到的噪声强度远高于附近居民，因此，本文主要针对变电站内噪声的产生和对站内工作人员的影响进行分析。 2、变电站内噪声及防治 2.1噪声的危害 噪声是变电站内影响工作人员健康和有效进行工作的重要物理因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所不需要的声音统称为噪声。噪
声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰，导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为8％、18％。在70db的环境中，谈话就会感到困难。因此，世界上许多国家都对环境噪声提出了相应的容许范围，我国也不例外。以国标《城市环境噪声标准》(gb3096—93)中提出的二类昼间标准为例，即：6∶00～22∶00不得超过60db(a)。电力工程设计也提出：在距电器2m处不应大于下列水平：连续性噪声水平：85db；非连续性噪声水平：屋内90db，屋外110db。[1]鉴于上述噪声危害的存在，在变电站内，需要考虑噪声对变电站内工作人员及附近居民的影响，并采取综合治理措施。 2.2变电站内的噪声 变电站内的主要噪声源是变压器(电抗器)等设备运行中铁芯磁致伸缩，线圈电磁作用振动等产生的噪声和冷却装置运转时产生的噪声，特别是大型变压器及其强迫油循环冷却装置中潜油泵和风扇所产生的
编号：SM-ZD-70233 变电站噪声的治理 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
变电站噪声的治理 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 变电站的噪声主要是变压器运行时产生的噪声。这种噪声主要是由硅钢片的磁致伸缩和绕组中的电磁力引起的。冷却装置如风扇也能引起噪声。变电站的降噪措施为了降低变压器噪声对环境的影响，可从两个方面采取措施：一是降低变压器本身的噪声；二是在变压器外部采取消声或隔声的措施。对变压器本身的降噪一方面可以降低铁芯的工作磁密，采用高导磁的硅钢片、采用步进搭接工艺等使磁致伸缩减小；另一方面可以通过完善铁芯和引线的夹持结构，在铁芯表面涂环氧漆和采用橡皮垫，采用避开共振区的结构设计，加大油箱箱壁厚度、加固油箱和附件等措施减缓并吸收磁致伸缩产生的振动能量。降低冷却装置引起的噪声的手段主要有：选用大流量低扬程的油泵，选用通风流量大、风压小的低速风扇，在可能的情况下尽量采用自冷方式。 变压器外部的消声可以在变压器底部加装弹性防振支架或刚性弹簧或橡皮垫进行消振；在室内墙面涂覆处理或装
变电站的噪声及其控制参 考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
变电站的噪声及其控制参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、引言 变电站是重要的电力生产场所，随着现代化城市和工 农业经济的发展，部分变电站将处于城市的中心或人口密 集区。因此，变电站内各种电气设备运行时产生的噪声， 不可避免地会对站内的工作人员和附近的居民及环境产生 影响。在日益注重环境保护的今天，对变电站内噪声的产 生原因进行分析和控制，减少对工作人员和环境的影响， 愈发重要。由于变电站工作人员身处噪声源之中，所接触 到的噪声强度远高于附近居民，因此，本文主要针对变电 站内噪声的产生和对站内工作人员的影响进行分析。 2、变电站内噪声及防治 2.1 噪声的危害
噪声是变电站内影响工作人员健康和有效进行工作的重要物理因素。从物理定义而言，振幅和频率上完全无规律的震荡称之为噪声，但从环境保护的角度而论，凡是人们所不需要的声音统称为噪声。噪声对变电站内工作人员的影响和危害是多方面的，其主要表现为对听力的影响；干扰工作人员有效获取有用的声音信号、信息(如设备正常和异常运行时的不同声响、人员之间的对话等)；对休息和睡眠的干扰，导致疲劳；对人体的生理和心理影响，导致激动、烦燥等。当人在100分贝左右的噪声环境中工作时会感到刺耳、难受，甚至引起暂时性耳聋等。根据国际标准化组织(iso)的调查，在噪声级85db、90db的环境中工作30年，耳聋的可能性分别为8％、18％。在70db的环境中，谈话就会感到困难。因此，世界上许多国家都对环境噪声提出了相应的容许范围，我国也不例外。以国标《城市环境噪声标准》(gb3096—93)中提出的二类昼间标

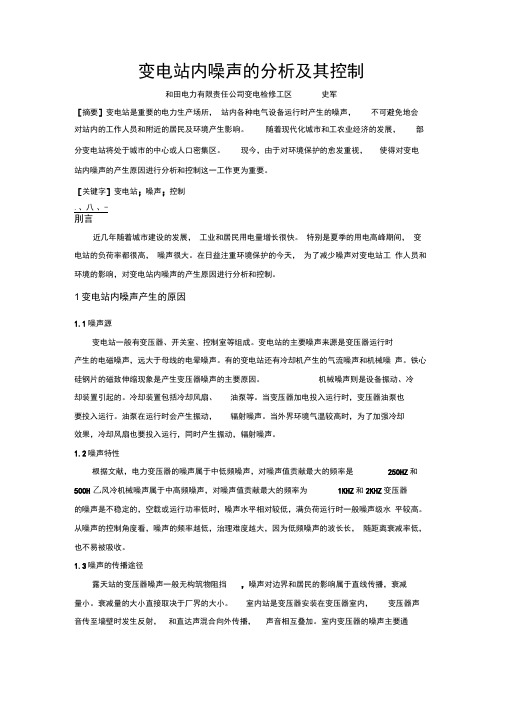

变电站内噪声的分析及其控制 和田电力有限责任公司变电检修工区史军 [摘要]变电站是重要的电力生产场所，站内各种电气设备运行时产生的噪声，不可避免地会对站内的工作人员和附近的居民及环境产生影响。随着现代化城市和工农业经济的发展，部分变电站将处于城市的中心或人口密集区。现今，由于对环境保护的愈发重视，使得对变电站内噪声的产生原因进行分析和控制这一工作更为重要。 [关键字]变电站; 噪声; 控制 前言 近几年随着城市建设的发展，工业和居民用电量增长很快。特别是夏季的用电高峰期间，变电站的负荷率都很高，噪声很大。在日益注重环境保护的今天，为了减少噪声对变电站工作人员和环境的影响，对变电站内噪声的产生原因进行分析和控制。 1 变电站内噪声产生的原因 1.1 噪声源 变电站一般有变压器、开关室、控制室等组成。变电站的主要噪声来源是变压器运行时产生的电磁噪声，远大于母线的电晕噪声。有的变电站还有冷却机产生的气流噪声和机械噪声。铁心硅钢片的磁致伸缩现象是产生变压器噪声的主要原因。机械噪声则是设备振动、冷却装置引起的。冷却装置包括冷却风扇、油泵等。当变压器加电投入运行时，变压器油泵也要投入运行。油泵在运行时会产生振动，辐射噪声。当外界环境气温较高时，为了加强冷却效果，冷却风扇也要投入运行，同时产生振动，辐射噪声。 1.2 噪声特性 根据文献，电力变压器的噪声属于中低频噪声，对噪声值贡献最大的频率是250HZ和500HZ；风冷机械噪声属于中高频噪声，对噪声值贡献最大的频率为1KHZ和2KHZ。变压器的噪声是不稳定的，空载或运行功率低时，噪声水平相对较低，满负荷运行时一般噪声级水平较高。从噪声的控制角度看，噪声的频率越低，治理难度越大，因为低频噪声的波长长，随距离衰减率低，也不易被吸收。 1.3 噪声的传播途径 露天站的变压器噪声一般无构筑物阻挡,噪声对边界和居民的影响属于直线传播，衰减量小。衰减量的大小直接取决于厂界的大小。室内站是变压器安装在变压器室内，变压器声音传至墙壁时发生反射，和直达声混合向外传播，声音相互叠加。室内变压器的噪声主要通过通风百叶窗对外传播，所以对门口方向的敏感点影响较大。通风百叶窗外1米处的噪声与室内相比有6-10分贝的衰减。半室内布置是变压器在室外布置，只是在变压器之间加一隔
