电气照明平面图怎么看,照明平面图识图

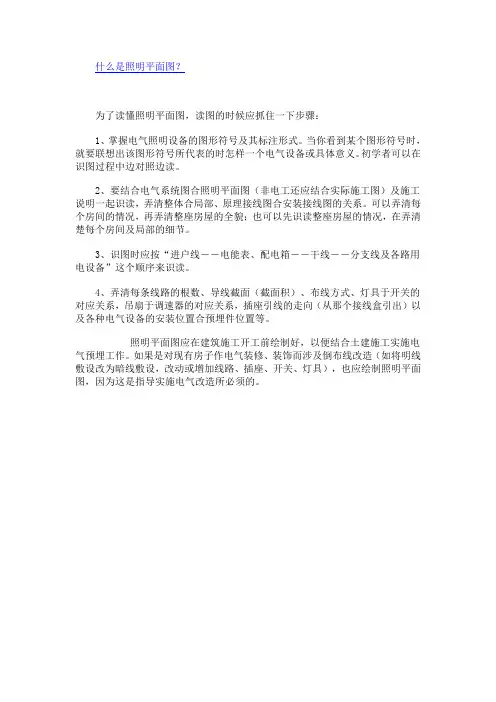

做一名合格的电工，最起码的知识就是要识图，看懂电气照明平面图就能立即布置灯具穿线。可是要做到这一点也并不容易。因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。必须掌握识图与实际布线知识，否则完不成照明灯具安装与放线工作，甚至还会浪费导线及费工费时。
在布置灯具及放线时，“相线进开关，零线进灯头”，这是最基本知识。但仅知道这些还不够，还要知道灯具与灯具之间、放线根数。如果图纸上已标注出导线根数(即图中灯具之间以短斜线段标注根数)的话。在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。如若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
电工之家给出七种附图实例。对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数有所不一样。其中最简单的图1，是一个开关控制灯。开关为单极情况下，电源进线及开关至灯具问导线根数均为两根。在设计上，导线为两根时一般不标注，只有在三根以上时才用短斜线段表示根数(本例图为说明方便，在两根情况下也注出导线根数)。如图6所示，在两地分别由一个开关控制两个灯头时，由实际接线图可以推测出放线根数。两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源仍为两个。在接插座的线路中，插座的相线若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。
最后还有一点要注意的，就是设计图与实际放线是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。
第三节!动力及照明施工平面图识读 平面图是用国家标准规定的建筑和电气平面图图形符号及有关文字符号表示动力设备和照明区域内照明灯具$开关$插座及配电箱等的平面位置及其型号$规格$数量$安装方式%并表示线路的走向$敷设方式及其导线型号$规格$根数等的图样# 一!动力与照明平面图的识读 !""首先应阅读动力与照明系统图%了解整个系统的基本组成%各设备之间的相互关系%对整个系统有一个全面了解# !%"阅读设计说明和图例#设计说明以文字形式描述设计的依据$相关参考资料以及图中无法表示或不易表示但又与施工有关的问题#图例中常表明图中采用的某些非标准图形符号#这些内容对正确阅读平面图是十分重要的# !&"了解建筑物的基本情况%熟悉电气设备$灯具在建筑物内的分布与安装位置#要了解电气设备$灯具的型号$规格$性能$特点以及对安装的技术要求# !’"了解各支路的负荷分配和连接情况%明确各设备属于哪个支路的负荷%弄清设备之间的相互关系#读平面图时%一般从配电箱开始%一条支路一条支路地看#如果这个问题解决不好%就无法进行实际的配线施工# !("动力设备及照明灯具的具体安装方法一般不在平面图上直接给出%必须通过阅读安装大样图来解决%可以把阅读平面图和阅读安装大样图结合起来%以全面了解具体的施工方法# !)"相互对照$综合看图#为避免建筑电气设备及线路与其他设备管线在安装时发生位置冲突%在阅读平面图时%要对照阅读其他建筑设备安装图# !$"了解设备的一些特殊要求%做出适当的选择#如低压电器外壳防护等级$防触电保护的灯具分类$防爆电器等的特殊要求# 二!动力与照明施工平面图识读实例 "#动力平面图识读 !""某办公大楼配电室平面图识读#本段以某办公大楼配电室平面布置图为例介绍动力平面图的识读方法# 某办公大楼配电室平面布置图如图*%!所示#图中还列出了剖面图和主要设备的规格型号#从图中可以看出%配电室位于一层右上角(+)和/+0(1轴间%面积(’++,,=($++,,#两路电源进户%其中有一备用电源%&!+R(%%+R%电缆埋地引入%进户位置/轴距(轴"%++,,并引入电缆沟内%进户后直接接于& ) !
怎样看室内照明电气施工图 一、室内电气工程的组成：指供电和用电工程 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。 3、图纸的特点： 各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
三、室内配电线路的表示方法 1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。 2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。 塑料夹VJ/PCL 夹板配线瓷夹CJ/PL
塑料线槽配线VC/ PR 钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC 软管RG/ 瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT 3、线路敷设部位及代号： 4、导线的类型及代号：
常见导线型号
5、 导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。 6、 导线的标注格式： a-b-c ×d-e-f 例：N1- BV -2×2.5+PE2.5-DG20-QA 其中： N1 表示导线的回路编号 BV 表示导线为聚氯乙烯绝缘铜芯线 2 表示导线的根数为2 导 线 根 数 导线截面 敷 设 部 位 敷 设 管径 导线型号 线路编号
照明平面图，接地平面图 设计方案： 照明平面图： 低压配电室里设配电箱，配电箱出五根线用来给休息维修室，操作电源室，低压配电室，两变压器室，两高压配电室供电照明。休息维修室设置三排每排两个灯泡，一个三联开关，四个枪墙式插座。操作电源室设置三排每排两个灯泡，一个三联开关，四个墙式插座。低压配电室设置三排第一排5个灯泡，第二排两组，每组两个灯泡，第三排两组，每组两个灯泡两个墙式插座。变压器室7个灯泡7个开关，两变压器室都一样。高压配电室设置三排每排两个灯泡，一个三联开关。 接地平面图： 每个房间的墙体钢筋连起来跟同源接地网连接，这相当于一个自然接地体，操作电源室设置两个接地装置，跟设备连起来。低压配电室设置两个接地装置，跟配电柜基础上横钢连起来。两变压器室设置两个接地装置，跟装置连接。两高压配电室各个设置两个接地装置，跟配电柜基础上横钢连起来。 设计过程： 设计照明平面图时，变电所照明要选择亮度高，
光线均匀，无眩光灯具，达到最佳照明效果，照明场地无死角，方便对设备的检修。对每个房间很房间之间的门，对外面的门，和窗户的大小尺寸要，设置好以方便，设备，导线，变压器的运行的发出的热量散出去。墙体钢筋和同源接地网连接，然后每个房间的接地装置跟墙体钢筋连起来，在将接地装置跟配电柜基础上横钢连接。 设备和导线选型： 变电所电气照明所使用的灯泡NYC2205型长寿节能防眩平面灯。电缆选择BV-500 2＊2.5 G15 WE 的，其为2跟2.5平方厚的穿管直径为15，电压等级500，沿枪敷设的绝缘电缆。开关选择，开关型号为S251S-C10的开关。 设计结果： 所有设备都正常运行，运行效果良好，灯泡光线均匀，无眩光灯具，照明场地无死角，达到最佳照明效果。 设计体会： 通过照明平面图，接地平面图设计，是我们对电气照明有了更深刻的了解，通过对变电所照明的要求我们学会了灯泡，电缆，设备选择，结合了理论知识和实际知识，对我们将来工作打下了良好的基础。
教你如何看懂电气图纸 226人阅读| 0条评论发布于：2010-7-20 19:08:00 一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。5、功能表图：表示控制系统的作用和状态的一种图。6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。11、数据单：对特定项目给出详细信息的资料。12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。三、电气图的特点：1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。②元件用于布局图中时有位置布局法和功能布局法。③连接线用于电路图中时有单线表示法和
在建筑电气平面图中如何确定导线根 数 在建筑电气平面图中如何确定导线根数? 1、没有口诀，方法简单，从最末梢灯具往电源端看; 2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根; 3、按回路中(共管)灯具之间工作关系，凡同时开闭的则公用同2根线; 4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线; 5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线(配电箱断路器则有不同情况)。 设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注(省略标注的设计制图是非常不负责任的)。 我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一 个灯一个配电箱，配电箱出来肯定是三根线:火线、零线、PE线，开关控制一 盏灯的，所以出来一根控制线，"火线进开关，零线进灯具"，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线(一般不用标)。我觉得这样 讲满容易明白的。 简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一 盏灯.依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接 拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线 从盘直接拉到第一盏灯，依次类推
以前的照明回路为LN两根线，现在一般要LNPE三根线。 1.配电箱到灯，LNPE三根 2.灯到开关。一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。也就是一个进线，两个出线共三根。 3.一个开关控制的灯到另一个开关控制的灯，LNPE三根线。 4.同一开关控制的同组灯之间，LNPE三根。 5.同一开关控制的不同组灯之间，LN加上该段线后面灯具的组数。如果下面还连接到其他开关，就再加一个不经过开关的L线。 根据中华人民共和国行业标准 民用建筑电气设计规范 JGJ/T16-92 即可确定。 电线 照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同:火线的对地电压等于220V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。 如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。
七种实例，对照电气平面图和实际接线图 对于民用建筑来说，照明平面图与电气平面图没有什么区别。有的设计人（如装饰），照明平面图上只详细布置了灯具、开关、插座及其完整标注，不画出线路及所配管线内容。 对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。 看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。 在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。 如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。 在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。由实际接线图可以推测出放线根数。两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。 电气施工图图标的一般标法是： 1.照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,等.1位开关不标.
目录 一建筑电气工程图基本知识 (2) （一）、建筑电气工程施工图概念 (2) （二）、建筑电气工程图的类别 (2) （三）、建筑电气工程施工图的组成 (2) 二电气工程图的识读 (3) （一）、常用的文字符号及图形符号 (3) （二）、读图的方法和步骤 (4) （一）、模拟项目图纸组成 (18) （二）、电力系统的组成 (18) （三）、总干线 (18) （四）、配电系统识读 (18) （五）、平面图 (19)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。 ?（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。 ?（2）电气线路都必须构成闭合回路。 ?（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。 ?（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。 （5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。 ?（1）图纸目录与设计说明 ?包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。 ?（2）主要材料设备表 ?包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。 ?（3）系统图 ?如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 ?（4）平面布置图 ?平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。 ?（5）控制原理图 ?包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。 ?（6）安装接线图 ?包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。 ?（7）安装大样图（详图） ?安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。 16.1.2 电气施工图的阅读方法 ?（1）熟悉电气图例符号，弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。 ?（2）针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。 ?①看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。 ?②看设计说明了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。 ?③看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。 ?④看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。
如何看懂建筑电气图纸 默认分类 2009-09-18 17:57:48 阅读2824 评论0 字号：大中小订阅 电气专业施工图设计文件中存在的常见问题及注意事项 一、设计说明 （一）只有通用说明部分，缺专用说明部分的内容，应补充说明建筑概况（包括楼层数、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。 （二）高层民用建筑的用电负荷等级按《高层民用建筑设计防火规范》（以下简称《高规》）9.1.1条（强制性条文）确定，其它类建筑的负荷等级按《建筑设计防火规范》（以下简称《建规》）10.1.1条（强制性条文）确定。 二、配电系统 （一）配电系统中的电线电缆截面设计应符合《低压配电设计规范》GB50054-95（以下简称《低压》）第2.2.2条的规定（强制性条文）。 （二）配电系统采取接地故障保护时，应根据《低压》4.4.4条（强制性条文）进行总等电位联结设计，应设计总等电位联结端子箱的平面布置和结线示意图，或详细说明总等电位联结措施的具体施工做法，标准图应选用新版（02D502－1）。 （三）配电系统的中性线截面选型应按《低压》2.2.6条设计，保护线（PE线）的截面
选型应按《低压》2.2.9条设计。
（四）电源由室外引入时，根据《供配电系统设计规范》GB50052-95（以下简称《供配电》）第6.0.10条的规定，在建筑物引入处应设隔离电器。 （五）配电系统中，配电线路采用的上下级保护电器，根据《低压》4.1.2条的规定，其动作应具有选择性。 （六）配电系统中，正常电源与应急电源按《供配电》3.0.2条（强制性条文）在设计图纸上应注明防止并列运行措施。 （七）住宅（宿舍）类建筑的配电系统应按《住宅设计规范》GB50096-1999（以下简称《住宅》）第6.5.2条的规定，在电源引入总开关处设置漏电保护装置；照明与插座回路应分开设计；除空调插座外的插座回路断路器应设漏电保护装置；每套住宅的进线应不小于10mm2，室内配电线路截面不小于2.5mm2，卫生间等应设计局部等电位联结。 （八）配电系统中采用多级漏电保护时，应按《低压》4.4.22条设计时限上选择性配合，漏电动作电流值选择应按《民用电气》14.3.11条设计。 三、公共建筑、居住建筑中的电梯，按《民用建筑电气设计规范》JGJ/T16-92（以下简称《民用电气》）第10.4.2条，应由专用回路供电。 四、火灾事故照明和疏散指示标志应设计备用电源，若采用蓄电池，按《建规》10.1.2条（强制性条文）和《高规》9.2.6条（强制性条文），设计图纸中应注明连续供电时间。 五、游泳池、喷水池等特殊场合应根据《民用电气》第14.8节的规定设计安全保护措施。 六、建筑物防雷等级应按《建筑物防雷设计规范》GB50057-94（2000版）第2.0.1～2.0.4条的规定（强制性条文）计算确定。建筑防雷措施，包括屋面避雷带网格尺寸、防雷引下线间距等应按确定的防雷等级，根据《建筑物防雷设计规范》GB50057-94（2000版）的有关规定设计。 七、火灾自动报警系统
教你怎样快速看懂室内照明电气施工图 外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警、广播、电话、闭路电视、互联网等） 二、室内电气施工图的作用、组成、特点 1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。 3、图纸的特点： 各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。 三、室内配电线路的表示方法 1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。 2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。 夹板配线 瓷夹CJ/PL
金属线槽配线GC/MR 槽板配 塑料线槽配线 钢管配线DG/SC（G） 线路具体配线方式 线管配线 硬塑料管配线VG/PC 软管RG/ 瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT 3、线路敷设部位及代号： 部位代号 地面（板）D墙Q柱Z梁L顶棚P 4、导线的类型及代号： 类型项目类型代号类型代号 线芯材料铜芯导线(一般不标注)T铝芯导线L 绝缘种类：聚氯乙烯绝缘V橡胶绝缘X氯丁橡胶绝缘XF聚乙烯绝缘Y 内护套聚氯乙烯套V聚乙烯套Y 其它特征绝缘导线、平行B双绞线S软线R 常见导线型号 型号名称
BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线 BX（BLX）橡胶绝缘铜（铝）芯线 BXR铜芯橡胶软线 BV（BLV）聚氯乙烯绝缘铜（铝）芯线 BVR聚氯乙烯绝缘铜（铝）芯软线 BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线 RVB铜芯聚氯乙烯绝缘平行软线 RVS铜芯聚氯乙烯绝缘绞型软线 RV铜芯聚氯乙烯绝缘软线 RX、RXS铜芯、橡胶棉纱编织软线 5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。 6、导线的标注格式： 导线根数导线截面敷设部位敷设管径导线型号线路编号 a-b-cd-e-f 例：N1-BV-22.5+PE2.5-DG20-QA 其中： N1表示导线的回路编号 BV表示导线为聚氯乙烯绝缘铜芯线 2表示导线的根数为2
电气设备安装图中平面图该怎么描述 在建筑电气施工图中，平面图通常是将建筑物的地理位置和主体结构进行宏观描述，将墙体、门窗、梁柱等淡化，而电气线路突出重点描述。其他管线，如水暖、煤气等线路则不出现在电气施工图上。 电气平面图是表示假想经建筑物门、窗沿水平方向将建筑物切开，移去上面部分，从上面向下面看，所看到的建筑物平面形状、大小，墙柱的位置、厚度，门窗的类型以及建筑物内配电设备、照明设备等平面布置、线路走向等情况。根据平面图表示的内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器这样一个“线”来读。在识读过程中，要注意了解电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。 阅读时按下列顺序进行： ①看建筑物概况，楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。 ②看各支路用电器的种类、功率及布置 图中灯具标注的—般内容有：灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。 ③看导线的根数和走向 各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是：首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按“电源一导线一照明及其它电气设备”的顺序将回路连通。 ④看电气设备的安装位置 由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。 （1）照明平面图 以某综合楼二层照明平面图为例，见附图二层照明平面图。 根据设计说明中的要求，图中管线均采用电线管沿墙或楼板内敷设，管径为16mm，导线采用塑料绝缘铜导线，截面积为2.5mm2，管内导线的根数按图中标注，在黑实线(表示管线)上没有标注的表示敷设两根导线，在黑实线上的短斜线上标注的数字则表示导线根数，如有斜线上标注“4”即为四根导线。在图中办公室里，开关到灯具间的导线即为四根(如下图所示)，以此类推。 大厅、中厅上空和边厅上空的电源是由大厅照明配电箱2AL引入的，分为WL1、WL2、WL3、WL4、WL5、WL6六个照明回路；左侧区域的电源是从走道靠左侧楼梯间的电井中的照明配电箱2AL-1引入的，分为WL1、WL2照明回路和2WE1、2WE2应急照明回路；右侧办公区域的电源是从消防前室的照明配电箱引来的，只有WL1一个照明回路；右侧公共区域的应急照明电源是从一楼1AT-1箱引来的，共1AT-1，2WE1和1AT-1，2WE2两回路。在配电箱内一般由自动开关控制，不经过漏电保护器。所有进门处安装开关，安装高度为1.4米，距离门框150mm～200mm。
如何确定电气照明平面图上导线的根数？ 比如不标注的问题。施工中你比如插座是三根线，电源三根线。单联开关两根线，两联开关三根线，单联双控三根线，双联双控五根线等等。 以前的照明回路为L N两根线，现在一般要L N PE三根线。 1.配电箱到灯，L N PE三根 2.灯到开关。一根N进线，出现看开关时几极的，几极就加几，如灯到二极开关，那么灯与开关间就是三根线。也就是一个进线，两个出线共三根。 3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。 4.同一开关控制的同组灯之间，L N PE三根。 5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。如果下面还连接到其他开关，就再加一个不经过开关的L线。 注意:低于2.4米时，灯到灯之间的引线根数是“保护线+中性线+控灯回路数+相线”。 如平面图标注的是单相带接地的插座，标注2根线，你给穿2根线行吗？不行，你必须穿3根线，L、N、PE。 现在规范要求照明回路要加PE线，所有就有L，N，PE三根线了。单控双控开关的图，百度下就知道原理了 最佳答案 1、没有口诀，方法简单，从最末梢灯具往电源端看； 2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根； 3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线； 4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线； 5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。 单联双控开关接线 互为双控的两个开关都有三个接线孔的。（L L1 L2）火线和到灯的控制线接中间的L，两根双控线的两端分别接开关的L1和L2 。 求高手解答：照明平面图中导线根数问题，急!!!万分感谢！！ 已知配电箱在这一照明回路上的出线是三根线。平面图上：配电箱出线到荧光灯1，荧光灯1和荧光灯2相连，1个双联开关与荧光灯1相连。 我想知道到灯1与灯2之间、灯1与开关之间是几根导线，分别是那几根。谢谢啦！！万分火急！！！ 问题补充： 是不是灯1处有一个接线盒，而灯2处没有接线盒？？ ┳（开关） ↑ ■———¤————¤ （箱）（灯1）（灯2） □ （接线盒） 最佳答案 灯1到灯2:3根-开关出线（控制线）、零线、PE线；灯1到开关：3根-1根相线（电源）、2根开关出线（控制线）。 请问电气系统图灯线为2*,平面图灯之间有的画3根线；有的画4、5根线等，为什么？谢谢！
电气照明工程施工图预算 一、某电气照明工程的工程概况、施工图与施工说明 1、工程概况、施工图 本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。 （1）建筑概况。本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。共用楼梯、楼道。 （2）供电电源。每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。 2、施工说明 （1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC （铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L 供楼梯照明，4L为备用。 （2）住户用电。A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。 （3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。 （4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。 （5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。 图3-2 某住宅楼供电系统图
2 图3-1 某住宅楼电气照明平面图
在建筑电气平面图中如何确定导线根数 1、没有口诀方法简单从最末梢灯具往电源端看 2、按照灯具需要确定1个灯具至少用几根线如Ctrl、N两根 3、按回路中共管灯具之间工作关系凡同时开闭的则公用同2根线 4、凡遇到共管线路中不同时开闭的灯具每增加1个单独开闭的功能则增加1根导线 5、单联单控开关是2根线，双联开控开关是3根线。一火一零一接地。 6、统计共有几个单独开闭的回路确定控制开关回路数开关配线为回路数+1共用零线配电箱断路器则有不同情况。 7、设计制图时在设计意图明显可以理解的前提下线数也可以不作详细标注但对于有2种或以上解释时必须标注省略标注的设计制图是非常不负责任的。我也是刚学电气设计的我师傅教我的时候在纸上画了一个单极开关一个灯一个配电箱配电箱出来肯定是三根线火线、零线、PE线开关控制一盏灯的所以出来一根控制线 “火线进开关零线进灯具”PE线是接外壳的所以从开关到灯是两根线从灯到配电箱是三根线一般不用标。我觉得这样讲满容易明白的。简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推凡是进开关的只有火线简单举类单连双控开关的接线方法火线从电盘拉到第一个开关出线为两根控制线即工程上所说的来回线直接拉到第二个开关从第二个开关出一根控制线接到回路第一盏灯零线和地线从盘直接拉到第一盏灯依次类
推以前的照明回路为L N两根线现在一般要L N PE三根线。 1.配电箱到灯L N PE三根 2.灯到开关。一根N进线出现看开关时几极的几极就加几如灯到二级开关那么灯与开关间就是三根线。也就是一个进线两个出线共三根。 3.一个开关控制的灯到另一个开关控制的灯L N PE三根线。4.同一开关控制的同组灯之间L N PE三根。 5.同一开关控制的不同组灯之间L N 加上该段线后面灯具的组数。如果下面还连接到其他开关就再加一个不经过开关的L线 问题1、电气系统图中标注TMY-4*2(125*10)是何意思 电气系统图中标注的TMY-4*2(125*10)是铜母线4相，每相是由2根125*10的铜排组成的。（TMY是铜母线的字母表示符号，平时也常叫做铜排或者帯形铜母线） 2、电气中：ZR-BVR-2×4+1×1.5-MT20 是什么意思 这属于电气符号常识，给你个符号应用说明你可以对照使用哈 电气符号大全 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内
