钛合金表面处理
引言

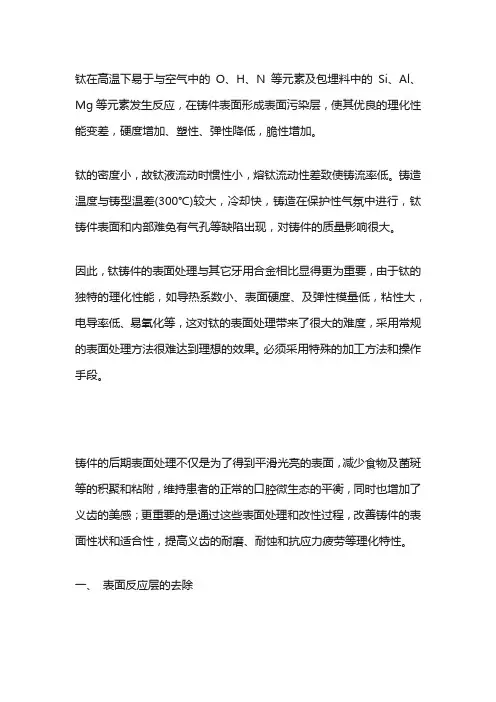

钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。
钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。
因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。必须采用特殊的加工方法和操作手段。
铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。
一、表面反应层的去除
表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。通过喷砂后酸洗的方法可完全去除钛的表面反应层。
1. 喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在0.45Mpa以下。因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。其余的表面反应层结构宜采用化学酸洗的方法快速去除。
2. 酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在15%~30%左右为宜。
二、铸造缺陷的处理
内部气孔和缩孔内部缺陷：可等热静压技术(hot isostatic pressing)去除, 但
对义齿的精度会产生影响，最好用X线探伤后，表面磨除暴露气孔，用激光补焊。表面气孔缺陷可直接用激光局部焊接修补。
三、研磨与抛光
1．机械研磨：钛的化学反应性高，导热系数低，粘性大，机械研磨研削比低，且易于磨料磨具发生反应，普通磨料不宜用于钛的研磨与抛光，最好采用导热性好的超硬磨料，如金刚石、立方氮化硼等，抛光线速度一般为900~1800m/min.为宜，否则，钛表面易发生研削烧伤和微裂纹。
2．超声波研磨：通过超声振动作用，使磨头和被研磨面间的磨粒与被研磨面产生相对运动而达到研磨、抛光的目的。其优点在于常规旋转工具研磨不到的沟、窝和狭窄部位变得容易了，但较大的铸件研磨效果还不能令人满意。
3．电解机械复合研磨：采用导电磨具，在磨具与研磨面之间施加电解液和电压，通过机械和电化学抛光的共同作用下，降低表面粗糙度提高表面光泽度。电解液为0.9NaCl，电压为5v，转速为3000rpm/min.，此方法只能研磨平面，对复杂的义齿支架的研磨还处于研究阶段。
4．桶研磨：利用研磨桶的公转与自转所产生的离心力，使桶内的义齿与磨料相对摩擦运动而起到降低表面粗糙度的研磨目的。研磨自动化、效率高，但只能降低表面粗糙度而不能提高表面光泽度，研磨的精度较差，可用与义齿精抛光前的去毛刺和粗研磨。
5．化学抛光：化学抛光是通过金属在化学介质中的氧化还原反应而达到整平抛光的目的。其优点是化学抛光与金属的硬度、抛光面积与结构形状无关，凡与抛光液接触的部位均被抛光，不须特殊复杂设备，操作简便，较适合于复杂结构钛义齿支架的抛光。但化学抛光的工艺参数较难控制，要求在不影响义齿精度的情况下能够对义齿有良好的抛光效果。较好的钛化学抛光液是HF和HNO3 按一定比例配制，HF是还原剂，能溶解钛金属，起到整平作用，浓度<10%, HNO3起氧化作用，防止钛的溶解过度和吸氢，同时可产生光亮作用。钛抛光液要求浓度高，温度低，抛光时间短(1~2min.)。
6．电解抛光：又称为电化学抛光或者阳极溶解抛光，由于钛的电导率较低，氧化性能极强，采用有水酸性电解液如HF—H3PO4、HF—H2SO 系电解液对钛几乎不能抛光，施加外电压后，钛阳极立刻发生氧化，而使阳极溶解不能进行。但采用无水氯化物电解液在低电压下，对钛有良好的抛光效果，小型试件可得到镜面抛光，但对于复杂修复体仍不能达到完全抛光的目的，也许采用改变阴极形状和附加阴极的方法能解决这一难题，还有待于进一步研究。
四、钛的表面改性
1．氮化：采用等离子体渗氮、多弧离子镀、离子注入和激光氮化的等化学热处理技术，在钛义齿表面形成金黄色TiN渗镀层，从而提高钛的耐磨性、耐腐蚀
性和耐疲劳性。但技术复杂，设备昂贵，用于钛义齿的表面改性很难达到临床实用化。
2．阳极氧化：钛的阳极氧化技术较为容易，在一些氧化性介质中，外加电压的作用下，钛阳极可形成较厚的氧化膜，从而提高其耐腐蚀性和耐磨性和耐候性。阳极氧化的电解液一般采用H2SO4、H3PO4和有机酸水溶液。
3．大气氧化：钛在高温大气中可形成较厚坚固的无水氧化膜，对钛的全面腐蚀、间隙腐蚀都有效，方法比较简便。
五、着色
为了增加钛义齿的美感、防止钛义齿在自然条件下的继续氧化的变色，可采用表面氮化处理、大气氧化和阳极氧化法表面着色处理，使表面形成淡黄色或金黄色，提高钛义齿的美感。阳极氧化法利用钛的氧化膜对光的干涉作用，自然发色，可通过改变槽电压在钛表面形成多彩的颜色。
六、其他表面处理
1: 表面粗化：为了提高钛与饰面树脂的粘结性能，必须对钛表面进行粗化处理，提高其粘结面积。临床上常采用喷砂粗化处理，但喷砂会造成钛表面的氧化铝的污染，我们采用草酸刻蚀的方法，得到良好的粗化效果，刻蚀1h表面粗糙度（Ra）可达到1.50±0.30μm，刻蚀2h Ra为2.99±0.57μm，比单独喷砂的Ra（1.42±0.14μm）提高一倍多，其粘结强度提高了30%。
2: 抗高温氧化的表面处理：为了防止钛在高温下的急剧氧化，在钛表面形成钛硅化合物及钛铝化合物，可防止钛在700℃以上温度下的氧化。这种表面处理对钛的高温氧化非常有效，也许钛表面涂覆这类化合物，对钛瓷结合有利，仍须进一步研究。
科技名词定义 塑性变形 科技名词定义 中文名称：塑性变形 英文名称：plastic deformation 定义：岩体、土体受力产生的、力卸除后不能恢复的那部分变形。 应用学科：水利科技（一级学科）；岩石力学、土力学、岩土工程（二级学科）；土力学（水利）（三级学科） 本内容由全国科学技术名词审定委员会审定公布 塑性变形（Plastic Deformation），的定义是物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。
目录 介绍 机理 影响 介绍 机理 影响 展开 编辑本段介绍 材料在外力作用下产生而在外力去除后不能恢复的那部分变形 塑性变形 。材料在外力作用下产生应力和应变（即变形）。当应力未超过材料的弹性极限时，产生的变形在外力去除后全部消除，材料恢复原状，这种变形是可逆的弹性变形。当应力超过材料的弹性极限，则产生的变形在外力去除后不能全部恢复，而残留一部分变形，材料不能恢复到原来的形状，这种残留的变形是不可逆的塑性变形。在锻压、轧制、拔制等加工过程中，产生的弹性变形比塑性变形要小得多，通常忽略不计。这类利用塑性变形而使材料成形的加工方法，统称为塑性加工。 编辑本段机理 固态金属是由大量晶粒组成的多晶体，晶粒内的原子按照体心立方、面心立方或紧密六方等方式排列成有规则的空间结构。由于多种原因，晶粒内的原子结构会存在各种缺陷。原
塑性变形 子排列的线性参差称为位错。由于位错的存在,晶体在受力后原子容易沿位错线运动,降低晶体的变形抗力。通过位错运动的传递，原子的排列发生滑移和孪晶（图1）。滑移是一部分晶粒沿原子排列最紧密的平面和方向滑动，很多原子平面的滑移形成滑移带，很多滑移带集合起来就成为可见的变形。孪晶是晶粒一部分相对于一定的晶面沿一定方向相对移动，这个晶面称为孪晶面。原子移动的距离和孪晶面的距离成正比。两个孪晶面之间的原子排列方向改变，形成孪晶带。滑移和孪晶是低温时晶粒内塑性变形的两种基本方式。多晶体的晶粒边界是相邻晶粒原子结构的过渡区。晶粒越细，单位体积中的晶界面积越大，有利于晶间的移动和转动。某些金属在特定的细晶结构条件下，通过晶粒边界变形可以发生高达300～3000％的延伸率而不破裂。 编辑本段影响 金属在室温下的塑性变形，对金属的组织和性能影响很大，常会出现加工硬化、内应力和各向异性等现象。 加工硬化 塑性变形引起位错增殖，位错密度增加，不同方向的位错发 塑性变形力学原理 生交割，位错的运动受到阻碍，使金属产生加工硬化。加工硬化能提高金属的硬度、强度和变形抗力，同时降低塑性，使以后的冷态变形困难。
原题：让“近净成形”结构件飞上蓝天--北航教授王华明 王华明，北京航空航天大学材料学院材料加工工程系主任、材料加工工程学科责任教授、“长江学者特聘教授”。开辟“快速凝固激光材料制备与成形”研究新领域，建成先进的“激光材料加工制造技术实验室”，在先进材料快速凝固激光制备加工与成形制造领域取得多项原创性成果并在航空发动机及飞机上得到应用。2000年来主持“国家自然科学基金重点项目”、“国家863计划课题”“教育部跨世纪优秀人才计划基金”、“总装武器装重点基金”、“国防基础科研重点项目”等科研项目10余项，发表论文被SCI及EI收录137篇次、授权与申请发明专利7项、获得“北京市教学成果一等奖”及“国家教学成果二等奖”。2013年入选国家“万人计划”第一批科技创新领军人才。 当前，“绿色浪潮”席卷全球，推行绿色制造技术，实现制造过程的环保、绿色化已是题中之义。而“增材制造”在这一浪潮的影响下受到日益广泛的关注。北京航空航天大学的王华明教授及其带领的科研团队在大型钛合金结构件激光直接制造技术领域取得令人瞩目的成绩，并且在航空航天装备应用中取得了重要突破。 从“减法”到“加法” 实现质的飞跃 高性能金属构件激光成形技术是以合金粉末为原料，通过激光熔化逐层堆积（生长），从零件数模一步完成高性能大型复杂构件的“近净成形”。这一技术1992年在美国首先提出并迅速发展。由于高性能金属构件激光成形技术对大型钛合金高性能结构件的短周期、低成本成形制造具有突出优势，在航空航天等装备研制和生产中具有广阔的应用前景，受到政府和业界的高度关注。 在王华明教授看来，从传统的大型钛合金结构件制造方法，如整体锻造、切削技术，到这种新型的激光直接制造技术，实现了加工技术由“减法”到“加法”的质的飞跃。采用整体锻造等传统方法制造大型钛合金结构件，是一个做“减法”的过程。零件的加工除去量非常大。例如，美国的F-22飞机中尺寸最大的Ti6Al4V 钛合金整体加强框，所需毛坯模锻件重达 2796千克，而实际成形零件重量不足144千克，材料的利用率不到4. 90%，这势必造成大量的原材料损耗。与此同时，在铸造毛坯模锻件的过程中会消耗大量的能源，也降低了加工制造的效率。
钛及钛合金机械加工要求 一、钛及钛合金切削特点: 1、变形系数小:变形系数小于或接近于1,切削在前刀面上滑动摩擦的路程大大增大,加速刀具磨损。 2、切屑温度高:在相同的切削条件下,切削温度可比切削45号钢时高出一倍以上。 3、单位面积上的切削力大:容易造成崩刃,加大刀具磨损并影响零件的精度。 4、冷硬现象严重:降低零件的疲劳强度,加剧刀具磨损。 5、刀具磨损:在切削温度高和单位面积上切削力大的条件下,刀具很容易产生粘结磨损。 二、刀具选择 1、切削加工钛及钛合金应从降低切削温度和减少粘结两方面出发,选用红硬性好,抗弯强度高,导热性能好,与钛合金金亲和性差的刀具材料。 2、常选用YG类硬质合金刀具比较适合,常用的硬质合金刀具材料为:YG8、YG 3、YG6X、YG6A、813、643、YS2T和YD15等。 3、也可以选用金刚石和立方氮化硼作刀具。 三、加工设备要求 1、设署专用加工场地,确定专用加工钛及钛合金的机床。 2、工作区域辅设橡胶板或木地板,以免碰伤、擦伤钛材表面。
3、与钛及钛合金接触的所有工具、夹具、机床或其它装置必须洁净。 4、经清洗过的钛合金零件,要防止油脂或指印污染,否则以后可能造成盐(氯化钠的应力腐蚀。 5、禁止使用铅、铜、锡、镉及其合金,锌基合金制作的工具,夹具与钛,钛合金接触。 四、切削加工的要求 1、由于钛及钛合金的弹性模量小,工件在加工中的夹紧变形和受力变形大,会降低工件的加工精度,工件安装时夹紧力不宜过大,必要时可增加辅助支承。 2、切削液选用不含氯化物的切削液。 3、切削时,应大量浇注切削液,使钛及钛合金加工时充分得到冷却。 4、加工时,应防止切屑在机床上堆积。 5、刀具用钝后立即进行更换,或降低切削速度,加大进给量以加大切屑厚度。 6、加工时如一旦着火,应采用滑石粉,石灰石粉末,干砂等灭火器材进行扑灭,严禁使用四氯化碳,二氧化碳灭火器,也不能浇水。
GH4169 镍基变形高温合金资料 中国牌号：GH4169/GH169 美国牌号：Inconel 718/UNS NO7718 法国牌号：NC19FeNb 一、GH4169概述 GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位, 并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。 该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。 1.1 GH4169 材料牌号 GH4169(GH169)
1.2 GH4169 相近牌号 Inconel 718(美 国),NC19FeNb(法国) 1.3 GH4169 材料的技术标准 1.4 GH4169 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。优质成分的在标准成分的基础上降碳增铌，从而减少碳化铌的数量，减少疲劳源和增加强化相的数量，提高抗疲劳性能和材料强度。同时减少有害杂质和气体含量。高纯成分是在优质标准基础上降低硫和有害杂质的含量，提高材料纯度和综合性能。 核能应用的GH4169合金，需控制硼含量（其他元素成分不变），具体含量由供需双方协商确定。当ω（B）≤0.002%时，为与宇航工业用的GH4169合金加以区别，合金牌号为GH4169A。 表 1-1[1]%
基于CPFEM的TA15钛合金高温塑性变形研究晶体塑性理论将晶体塑性变形的物理机制及变形几何学与单晶或多晶的弹塑性本构方程相结合，从介观尺度（即晶粒尺度）上解释材料的各种塑性变形行为。将晶体塑性理论与有限元方法相结合的方法称为晶体塑性有限元方法（Crystal Plastic Finite Element Method，CPFEM），该方法从材料变形的物理机制出发，可以较为准确的反映材料的微观特性。 目前晶体塑性有限元模拟已成为力学界和材料界的研究热点。钛与钛合金是一种重要的结构材料，以其优异的性能广泛应用在航空航天等领域。 钛有两种同素异构晶型：密排六方(HCP)点阵的α-Ti相和体心立方(BCC)点阵的β-Ti相，由于晶格类型不同，其变形机制差别较大。文中综合采用了有限元方法、晶体塑性理论、元胞自动机等现代科学技术方法。 从介观尺度出发，根据合金微观晶格结构的不同，研究新型近α型钛合金—TA15钛合金的高温塑性变形，研究在相变点温度以上及以下的TA15钛合金高温的高温塑性变形行为。文中采用元胞自动机方法得到了相变点上的TA15钛合金的初始晶粒形貌。 建立了适用于变形温度在相变点以上的TA15合金的高温塑性变形的晶体塑性有限元模型。模拟结果表明多晶体在塑性变形的过程中，晶粒与晶粒之间以及晶粒内部的应力分布存在着明显的差异，晶粒内部与晶粒外部的塑性变形非常不均匀。 通过对滑移系上的剪应变进行分析表明由于各晶粒的取向不同和晶粒间的取向差的差异，不同晶粒的滑移系开动情况差别很大；在同一晶粒内部，由于需要协调相邻晶粒的应变情况，因此滑移系开动的程度也不完全相同。建立了适用
上海大学 本科生课程论文论文题目：钛合金在多领域的应用与发展 课程名称： 课程号： 学生姓名： 学生学号： 所在学院：材料科学与工程学院 日期：2015.05.24
摘要：钛合金因具有强度高、耐蚀性好、耐热性高等特点而被广泛用于各个领域。世界上许多国家都认识到钛合金材料的重要性，相继对其进行研究开发，并得到了实际应用。本文综述了钛合金在航空航天飞行器、热氢处理、发动机、高温钛合金、生物医用材料等方面的应用与发展。 关键词：钛合金；航空；氢；发动机；生物医用材料 钛合金在航空方面的应用与发展 钛合金具有比强度高、耐腐蚀性好、耐高温等优点。从20世纪50年代开始,钛合金在航空航天领域中得到了迅速的发展。钛合金是当代飞机和发动机的主要结构材料之一,可以减轻飞机的重量,提高结构效率。在飞机用材中钛的比例,客机波音777为7%,运输机C-17为10.3%,战斗机F-4为8%,F-15为25.8%,F-22为39%。 高性能航空发动机的发展需求牵引着高温钛合金的发展,钛合金的使用温度逐步提高,从20世纪50年代以Ti-6Al-4V合金为代表的350℃,经过IMI679和IMI829提高到了以IMI834合金为代表的600℃。目前,代表国际先进的高温钛合金有美国的Ti-6242S,Ti-1100,英国的IMI834,俄罗斯的BT36以及中国的Ti-60。表2为600℃主要高温钛合金的成分及性能特点。 Ti-6242S(Ti-6Al-2Sn-4Zr-2Mo-0.1Si)钛合金是美国于20世纪60年代为了满足改善钛合金高温性能的需要,特别是为了满足喷气发动机使用要求而研制的一种近α型钛合金。合金的最高使用温度为540℃,室温的σb=930 MPa。特点是具有强度、蠕变强度、韧性和热稳定性的良好结合,并具有良好的焊接性能,主要应用于燃气涡轮发动机零件,发动机结构板材零件,飞机机体热端零件。 BT36(Ti-6.2A1-2Sn-3.6Zr-0.7Mo-0.1Y-5.0W-0.15Si)合金是俄罗斯于1992年研制成功的一种使用温度在600～650℃的钛合金。合金中加入了5%W和约0.1%Y。加入W对提高合金的热强性有明显作用。加入微量Y可以明显地细化合金的晶粒,改善了合金的塑性和热稳定性。 Ti60(Ti-5.8 Al-4.8 Sn-2.OZr-1.0 Mo-0.35Si-0.85Nd)合金由中国科学院金属研究所在Ti55合金基础上改型设计、宝鸡有色金属加工厂参与研制的一种600℃高温钛合金。Ti60合金的特点之一是合金中加入了1%Nd(质量分数),通过内氧化方式形成富含Nd、Sn和O的稀土相,降低基体中的氧含量,从而起到净化基体,改善合金热稳定性的作用。Ti60合金已进行了半工业性中试试验(包括压气机盘模锻)和全面性能测定。 根据国内外研究现状,未来高温钛合金的发展趋势是:(1)研制600℃以上的新型高温钛合金。可对现有高温钛合金的成分进行调整,改进加工工艺,或研发新的高温钛合金,提高高温钛合金的使用温度。(2)稀土元素在高温钛合金中的作用尚待进一步研究。我国研制的含稀土元素的高温钛合金其使用温度已达到600℃,其各项性能显示均为良好。但稀土元素在合金
纯钛热加工性能参数 1. 来料牌号及化学成分 注：合金牌号对应标准GB/T3620.1-2007 2.纯钛的物理性能 熔点1668±4℃ 密度ρ＝4.5g/cm3 弹性模量E＝1.17×105MPa、G＝0.44×105Mpa（约为钢的54%）导热系数λ＝19.3Wm-1K-1 热膨胀系数10.2×10-6/℃（室温-700℃） 泊松比υ＝0.33
3.常温下力学性能 4. 加热规范 板坯在热轧前需要在加热炉中均匀加热， 为防止氧扩散，应限制加热温度和时间，因此，从成材率、表面质量考虑，该扩散层的厚度越薄越好，为此，热轧带卷加热温度的设定应在保证稳定轧制并可卷制成带的情况下，尽可能低。通常工业纯钛在加热炉内最好加热至800~920℃。 纯钛料轧制时的加热制度和终轧温度 5. 轧制过程控制 热轧分为粗轧和精轧。粗轧通常使用可逆式轧机，从厚板坯（80~300mm ）的轧制到供精轧机轧制的板材厚度（25~40mm ），需经5~7个道次的轧制。纯钛的粗轧终轧温度为790℃。精轧工序在6~7台串列式轧机进行，可将25~40mm 的板坯连续加工成钛带材（厚3~6mm ），轧制速度可达
300~600m/min。 轧制过程温度控制参数为：钛板坯在加热炉中加热到800~920℃，在910℃出炉；粗轧终轧温度为790℃，连续热轧时钛坯温度控制在650~800℃范围，终轧温度为670℃；在470~490℃温度范围进行卷取。轧制后立即将钛带在输出辊道上用水冷或空冷的方法，以大于5~10℃/s的速度冷却，在低于500℃时卷取，以保证带卷材质均匀。 其它工艺要点有：严格控制初轧及连轧时各机架压下量和各机架上带材的温度；避免辊道对带材表面划伤；每轧3~4块清理一下辊道上的金属沾污；热轧带卷初始阶段，需要建立一个稳定的、大于4MPa/mm2的后张力，防止因带材卷乱或松卷引起划伤。 轧制温度对纯钛的单位压力的影响
钛合金表面处理 引言 钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。 钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。 因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。必须采用特殊的加工方法和操作手段。 铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。 一、表面反应层的去除 表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。通过喷砂后酸洗的方法可完全去除钛的表面反应层。 1. 喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在0.45Mpa以下。因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。其余的表面反应层结构宜采用化学酸洗的方法快速去除。 2. 酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在15%~30%左右为宜。 二、铸造缺陷的处理 内部气孔和缩孔内部缺陷：可等热静压技术(hot isostatic pressing)去
TA15钛合金高温变形行为研究 TA15钛合金的名义成分为Ti-6.5Al-2Zr-1Mo-1V，属于高Al当量的近α型钛合金。该合金既具有α型钛合金良好的热强性和可焊性，又具有接近于α+β型钛合金的工艺塑性，是一种综合性能优良的钛合金，被广泛用于制造高性能飞机的重要构件。对金属热态加工过程进行数值模拟，需要确定材料对热力参数的动态响应特征，即材料的流动应力与热力参数之间的本构关系，这对锻造工艺的合理制定，锻件组织的控制以及成型设备吨位的确定具有科学和实际的指导意义。 中国船舶重工集团公司725所的科研人员以TA15合金的热模拟压缩试验为基础，研究了变形工艺参数对TA15合金高温变形时流动应力的影响，这些研究对制定合理的TA15合金锻造热加工工艺，有效控制产品的性能、提高产品质量提供了借鉴。 热模拟压缩试验所用材料为轧制态Φ55mmTA15合金棒材，相变点为995±5℃，将该棒料切割加工成Φ8mm×12mm的小棒料进行试验。研究结果表明：（1）TA15合金在高温变形过程中，流动应力首先随应变的增大而增加，达到峰值后再下降，最后趋于稳定值。同一应变速率下，随着变形温度的升高，合金的流动应力降低；同一变形温度下，随着应变速率的减小，合金的流动应力减小。（2）TA15合金属于热敏感型和应变速率敏感型材料。应变速率较小时，变形温度对稳态应力和峰值应力的影响较小；应变速率较大时，变形温度对稳态应力和峰值应力的影响较大。变形温度较低时，应变速率对稳态应力和峰值应力的影响较大；变形温度较高时，应变速率对稳态应力和峰值应力的影响较小。（3）建立了TA15合金高温变形时的流动应力本构方程，经显著性检验和相关系数检验，证明所建立的方程具有较好的曲线拟合特性，方程的计算值与实验数据吻合较好。
钛及钛合金牌号、特性及应用 Ti-6Al-4V 属于热处理强化的钛合金，它具有较好的焊接性薄板成型性和锻造性能。用于制造喷气发动机压缩机叶片，叶轮等。其他如起落架轮和结构件，紧固件，支架，飞机附件，框架、桁条结构、管道，应用非常广泛。 Ti-5Al-2.5Sn 锻造时抗裂纹的能力较好，成型性尚可，焊接性良好，热处理不能强化。用于传动齿轮箱外壳，喷气发动机外壳装置及导向叶片罩，管道结构等。 Ti-8Al-1Mo-1V 成型性及锻造时抗裂纹的能力尚可，焊接性好，但不可热处理强化。用地制作喷气发动机叶片，叶轮和外壳，陀螺仪万向导向叶片罩，喷管装置的内蒙皮和框架等。 Ti-6Al-6V-2Sn 属于可热处理强化的钛合金，锻造时抗裂纹的能力好，但焊接性差。用于制造紧固件，入风口控制导向装置，试验结构件。 Ti-13V-11Cr-3Al 属于可热处理强化的钛合金，成型性良好，锻造时有一定抗裂纹能力，焊接性尚可，用作结构锻件，板状桁条结构，蒙皮，框架、支架、飞机附件，紧固件。 Ti-2.25Al-11Sn-5Zr-1Mo-0.2Si 属于可热处理强化的钛合金，锻造时抗裂纹的能力好，用于制造喷气发动机叶片，叶轮，起落架滚轮，飞机骨架、紧固件等。 Ti-6Al-2Sn-4Zr-2Mo 成型性焊接性好，锻造时有良好的抗裂纹能力，但不热处理强化。用于制造压缩机叶片，叶轮，起落架滚轮，隔圈压气机箱组合件，飞机骨架，蒙皮构件等。 Ti-4Al-3Mo-1V 属于可热处理强化的钛合金，锻造性、成型性好。用于制造飞机骨架构件。 IMI125 IMI130 IMI160 工业纯钛，抗蚀性优异，比强度较高，疲劳极限较好，锻造性好，可用普通方法锻造、成形和焊接。可制成板、棒、丝材。应用于航空、医疗、化工等方面，如排气管，防火墙、受热蒙皮以及要求塑性好、能抗蚀的零件 IMI317 属于α型钛合金，可焊接，在315~593℃具有良好的抗氧化性、强度和高温稳定性，可制造锻件及板材零件，如航空发动机压气机叶片、壳体、支架。 IMI315 属于α+β型钛合金，可热处理强化，用于航空发动机压气机盘和叶片、导弹部件等。IMI318 α+β型合金，锻造性及综合性能良好，是各国普遍使用的钛合金，用于航空发动机压气机盘和叶片等部件。 IMI550 α+β型钛合金，易锻造，室温强度好，蠕变抗力较高（400℃以下），持久强度高，广泛用于制造发动机及机翼滑轨，动力控制装置外壳等。 IMI551 属于α+β型钛合金高强度钛合金，它具有强度高、蠕变极限高（400℃以下），锻造性
《钛及钛合金牌号和化学成分》(2009/11/30 15:05) （引用地址：未提供） 目录：行业知识 浏览字体：大中小 《钛及钛合金牌号和化学成分》 目前，金属钛生产的工业方法是可劳尔法，产品为海绵钛。制取钛材传统的工艺是将海绵钛经熔铸成锭，再加工而成钛材。按此，从采矿到制成钛材的工艺过程的主要步骤为： 钛矿->采矿->选矿->太精矿->富集->富钛料->氯化->粗 TiCl4->精制->纯TiCl4->镁还原->海绵钛->熔铸->钛锭->加工->钛材或钛部件上述步骤中如果采矿得到的是金红石，则不必经过富集，可以直接进行氯化制取粗TiCI4。另外，熔铸作业应属冶金工艺，但有时也归入加工工艺。 上述工艺过程中的加工过程是指塑性加工和铸造而言。塑性加工方法又包括锻造、挤压、轧制、拉伸等。它可将钛锭加工成各种尺寸的饼材、环材、板材、管材、棒材、型材等制品，也可用铸造方法制成各种形状的零件、部件。
钛和钛合金塑性加工具有变形抗力大；常温塑性差、屈服极限和强度极限比值高、回弹大、对缺口敏感、变形过程易与模具粘结、加热时又易吸咐有害气体等特点，塑性加工较钢、铜困难。 故钛和钛合金的加工工艺必须考虑它们的这些特点。 钛采用塑性加工，加土尺寸不受限制，又能够大批量生产，但成材率低，加工过程中产生大量废屑残料。钛材生产的原则流程如图1—1。 针对钛塑性加工的上述缺点，近年来发展了钛的粉末冶金工艺。钛的粉末冶金流程与普通粉末冶金相同，只是烧结必须要在真空下进行。它适用乎生产大批量、小尺寸的零件，特别适用于生产复杂的零部件。这种方法几乎无须再经过加工处理，成材率高，既可充分利用钛废料作原料，又可以降低生产成本，但不能生产大尺寸的钛件。钛的粉末冶金工艺流程为:钛粉(或钛合金粉)->筛分->混合->压制成形->烧结->辅助加工->钛制品。
氟化物对纯钛及钛合金的腐蚀作用 近年来，钛和钛合金广泛应用于口腔领域，是最常用的口腔材料之一。钛由于与氧具有很高的亲和力，拼在其表面形成了一层紧密而稳定的氧化膜而具有出色的耐腐蚀性。有研究表明氟离子在酸性环境下能破坏这层氧化膜，从而削弱钛的抗腐蚀能力。目前，含氟牙膏、正畸凝胶等含氟牙膏产品大量应用于口腔。钛及钛合金暴露于含氟的复杂口腔坏境中。在此情况下，钛及其合金的腐蚀行为受到氟化物本身浓度、环境酸碱度、口腔中蛋白质和钛合金的成分以及种植体材料表面微形貌等方面的影响。 1.氟化物腐蚀原理 钛材料良好的抗腐蚀性只要是由表面薄二致密稳定的氧化 膜产生，这层氧化膜在破坏后能在含氧环境中迅速形成。这使得氧化膜的破坏和修复（再钝化）维持在一个稳定的状态，保护内部的钛元素不被继续氧化。但有报道发现，钛表面氧化膜在氢氟酸溶液中会出现溶解。目前普遍认为氟化物对钛及钛合金的腐蚀原理是口腔中溶解的氟化物和氢离子结合形成氟化氢。氟化氢能优先吸附于钛表面氧化膜的某些点上，排挤掉氧原子，然后和氧化膜中的太离子结合形成可溶性氟化物，使钛发生点蚀。反应方
程如下： Ti2O3+6HF=2TiF3+3H2O, TiO2+4HF=TiF4+2H2O, TiO2+2HF=H2O+TiOF2. 表面氧化膜破坏发生多孔性改变后，导致深部钛的暴露。钛是一种活性很高的金属，在含氢或析氢腐蚀环境中会持续吸收氢，在钛晶面生成TiH2,促进腐蚀的进程，甚至形成微裂纹，最终导致钛材料修复失败。 2.氟化物腐蚀影响因素 2.1氟化物的浓度 口腔中氟化物主要来源于含氟牙膏和漱口水等口腔保健品，其浓度范围1000~10000Ppm不等，使用这些保健产品会导致口腔局部氟离子浓度增高。有研究发现在酸性溶液中，氟离子浓度达到30ppm时，钛表面的氧化膜即可出现破坏，说明低浓度的氟离子就减弱了钛材料的抗腐蚀性能。 （1）高浓度氟溶液对钛表面的腐蚀作用在弱酸环境中就能进行。Her-Hsiung Huang 溶液中能检测到更高的钛离子溶出量，这也间接说明了钛在酸蚀化电阻下降明显，抗腐蚀性能下降。马长柏等 （3）发现腐蚀产生的点状凹陷的分布范围和深度均随氟离
钛合金是以钛为基础加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。 合金元素根据它们对相变温度的影响可分为三类： ①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提 高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。 ②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。前者有钼、铌、钒等；后者有铬、 锰、铜、铁、硅等。 ③对相变温度影响不大的元素为中性元素，有锆、锡等。 氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。 通常规定钛中氧和氮的含量分别在0.15～0.2%和0.04～0.05%以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在0.015%以下。氢在钛中的溶解是可逆的，可以用真空退火除去。 性能 编辑 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过0.1%，但其强度低、塑性高。99.5%工业纯钛的性能为：密度ρ=4.5g/立方厘米，熔点为1725℃，导热系数λ=15.24W/(m.K)，抗拉强度σb=539MPa，伸长率δ=25%，断面收缩率ψ=25%，弹性模量E=1.078×105MPa，硬度HB195。 强度高 钛合金的密度一般在4.51g/cm3左右， 仅为钢的60%，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零部件。飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 热强度高 使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。 抗蚀性好
首页>行业信息>行业信息> 合金磨削刀具-钛合金的切削加工 摘要：文件地点传真-上海500kV世博输变电工程设备采购招标混凝土机械设备-我国混凝土泵车的研发趋势器材行业企业-2008年是纺织机械发展预测除尘器粉尘气体-现代锅炉除尘设备简介控制器技术空调-我国将制定变频控制器标准终结市场混乱新产品功能水平-中联环卫机械公司五款新产品通过验收波兰装配 厂徐州-扩大欧洲市场份额徐工波兰装配厂落成叉车鸟巢开幕式-龙工叉车为奥运鸟巢极速“变装”出力(图)刀具加工刀片-Kennametal公司推出KB9640新刀具工程机械企业-工程机械租赁业发展前景广阔1．钛合金可分为哪几类?钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。室温下，合金,磨削,刀具,丝锥,切屑,砂轮,磨损,铰刀,硬质合金,温度, 1．钛合金可分为哪几类? 钛是同素异构体，熔点为1720℃，在低于882℃时呈密排六方晶格结构，称为α钛；在882℃以上呈体心立方品格结构，称为β钛。利用钛的上述两种结构的不同特点，添加适当的合金元素，使其相变温度及相分含量逐渐改变而得到不同组织的钛合金。室温下，钛合金有三种基体组织，钛合金也就分为以下三类： (1) α钛合金：它是α相固溶体组成的单相合金，不论是在一般温度下还是在较高的实际应用温度下，均是α相，组织稳定，耐磨性高于纯钛，抗氧化能力强。在500℃～600℃的温度下，仍保持其强度和抗蠕变性能，但不能进行热处理强化，室温强度不高。 (2) β钛合金：它是β相固溶体组成的单相合金，未热处理即具有较高的强度，淬火、时效后合金得到进一步强化，室温强度可达1372～1666 MPa；但热稳定性较差，不宜在高温下使用。 (3) α+β钛合金：它是双相合金，具有良好的综合性能，组织稳定性好，有良好的韧性、塑性和高温变形性能，能较好地进行热压力加工，能进行淬火、时效使合金强化。热处理后的强度约比退火状态提高50％～100％；高温强度高，可在400℃～500℃的温度下长期工作，其热稳定性次于α钛合金。 三种钛合金中最常用的是α钛合金和α+β钛合金；α钛合金的切削加工性最好，α+p钛合金次之，β钛合金最差。α钛合金代号为TA，β钛合金代号为TB，α+β钛合金代号为TC。 2．钛合金有哪些性能和用途？ 钛是一种新型金属，钛的性能与所含碳、氮、氢、氧等杂质含量有关，最纯的碘化钛杂质含量不超过％，但其强度低、塑性高。％工业纯钛的性能为：密度ρ=cm3，熔点为1800℃，导热系数λ=，抗拉强度 σb=539MPa，伸长率δ=25％，断面收缩率ψ=25％，弹性模量E=×105MPa，硬度HB195。 (1)比强度高：钛合金的密度一般在cm3左右，仅为钢的60％，纯钛的强度接近普通钢的强度，一些高强度钛合金超过了许多合金结构钢的强度。因此钛合金的比强度(强度/密度)远大于其他金属结构材料，见表7-1，可制出单位强度高、刚性好、质轻的零、部件。目前飞机的发动机构件、骨架、蒙皮、紧固件及起落架等都使用钛合金。 (2)热强度高：对于α钛合金，在350℃时TA6的巩达422MPa、TA7的σb达491MPa，在500℃时TA8的σb达687MPa；对于α+β钛合金，在400℃时TC4的σb达618MPa、TC10的σb达834 MPa，在450℃时TC6和TC7的σb均达589MPa、TC8的σb达706MPa，在500℃时TC9的σb达785MPa。这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。
钛及钛合金的表面处理 摘要：本文对钛及钛合金的表面处理的方法进行了综述，随着钛合金在航天航空、舰船、石油、化工以及其他行业的不断应用，世界各国尤其是发达国家和发展中国家的研究工作者为克服钛合金的缺点正做着各种尝试和努力，钛合金的表面处理方法也取得了长足的进展。 关键词：钛及钛合金表面处理研究方法 1 引言 钛及钛合金具有低密度、良好的耐腐蚀能力、高比强度以及令人满意的生物相容性，在航空航天、化工、生物医学等领域得到广泛的应用，并为社会带来巨大的经济效益。然而，钛及钛合金表面硬度低，在滑动摩擦条件下摩擦力学性能差，特别是抗摩擦和磨损性能较差的钛合金，严重地限制了其应用范围。为了有效地利用钛合金的优良性能，对其进行表面处理，是一种改善钛合金缺陷使其最大限度地发挥其优势的重要措施之一。 2 表面处理方法 2.1 电镀 在钛合金表面主要有镀镍、镀硬铬、镀银等，镀银目的是提高钛合金的导电性和钎焊性。电镀前必须对钛合金表面进行预处理，膜层与基体的结合力差是钛及钛合金表面进行电化学处理的主要问题，要想在钛及钛合金上得到满意和合格的表面膜层，镀覆预处理是非常重要的步骤，而预处理的关键是“活化成膜”处理，若选择适宜的预处理方法，既能简化工艺，又能保证和提高镀覆层与基体的结合强度[1]。 2.2 交流微弧氧化 微弧氧化(MAO)是一项在金属表面生长氧化物陶瓷膜的新技术。它从阳极氧化发展而来．但它施加了几百伏的高压，突破了阳极氧化对电压的限制。该技术通过微弧放电区瞬间高温高压烧结直接把基体金属变成氧化物陶瓷，并获得较厚的氧化物膜。对钛合金表面微弧氧化，获得膜的硬度高并与金属基体结合良好。改善了钛合金表面的抗磨损、抗腐蚀、耐热冲击及绝缘等性能，在许多领域具有很好的应用前景[2]。 2.3 表面氧化处理 一般钛和钛合金较之常用的生物体用合金Co、Cr合金和316L不锈钢的耐磨性都较差，而且所产生的磨损粉在生物体内都有可能产生不良影响。因此，新开发的一些生物体用钛合金在生物体内使用之前往往都要采取适当的表面处理，以提高其抗磨性。为此，日本丰桥技术科学大学和大同特殊钢公司研究了一种新开发的生物体用B型钛合金(简称TNTZ合金)，采取表面氧化处理提高其表面耐磨性[3]。 2.4 离子注入 离子注入与其它表面处理技术相比显示了诸多优点，与物理或化学气相沉积相比，主要优点在：①膜与基体结合好，抗机械、化学作用不剥落能力强；②注入过程不要求升高基体温度，从而可保持工件几何精度；③工艺重复性好等。许多研究者报道了氨离子注入对合金表面成分、组织结构、硬度及摩擦学性能有良好改善效果。TiC也是超硬相，故钛合金经离子注入碳也同样可以强化钛合金表面。但是由于等离子体基离子注入并非连续过程，施加每一负脉冲电位时，随着脉冲电位由零下降至谷值，再回升至零，发生着溅射和注入两个过程。如果等离子体中含有金属或碳离子时，在脉冲电位为零时，在一定条件下还会在表面形成
钛及钛合金力学性能 ，物理性能，以及相关介绍等 一。以下是个人对外六角螺栓和内六角螺栓使用情况的一点小总结，请参考俺的个人观点： 1。内六角的螺栓,适用于结构空间小,或者要求上平面是平面的情况下。 结构空间小，活动扳手占空间大,所以不能用，只能使用内六角螺栓，方便装卸。 产品要求安装后上平面是平面的情况下，主要适用于精密仪器/设备，一些设备要求安装后平面度的，或者要求整体产品外观良好，或者要求产品安装后上平面必须平，以此来避免挡碍的情况下需要使用内六角螺栓。 2。其他情况下，均建议用外六角螺栓。 3。从成本上考虑，用外六角螺栓，从外观效果上考虑，用内六角螺栓。 4。我们单位一般情况下，将内六角螺栓翻译为内六角螺钉，呵呵，请大家参考，也就是说一般意义上的内六角螺栓=内六角螺钉。当然，德标DIN和ISO 的标准正规些。 现在市场上的该类紧固件都在努力向DIN和ISO标准上靠拢。 二。钛及钛合金 钛及钛合金是导弹上重要结构材料之一。钛的密度为.507g/cm3,介于铝、铁之间。钛的熔点为1668℃比铁的熔点还高，能在高温下工作，耐热性能远超过铝。钛在含氧环境中易形成一层薄而坚固的氧化物薄膜。这层膜和基体结合牢固致密，破坏后还能自愈合，从而起到保护作用。 a.型钛合金
这类合金不能通过热处理强化，一般在退火状态下应用。它的特点是具有良好的耐热性和组织稳定性，低温性能优于其它类型钛合金。缺点是对变形抗力大，常温下强度不够高。 这类合金的牌号有TA1，…，TA7，TA8，其中TA1～TA3为工业纯钛； TA4，TA5，TA6属Ti-Al二元合金；TA4用作焊丝；TA5、TA6可用于一般结构件或耐蚀结构件；TA7是常用的典型型合金。 b.型钛合金 这类合金可通过淬火和时效得到强化，其优点是固溶处理状态下塑性很好，易加工成形，在时效状态下强度高。缺点是弹性模量低，耐热性差，焊接性能差，低温塑性不如型合金。 常用牌号为TB2，它可用于整体式固体火箭—冲压发动机的燃气发生器。 c.（+）型钛合金 这类合金的中国产品的牌号有TC1，…，TC4，…，TC10等品种，其中TC1和TC2为低强钛合金，TC3、TC4为中强钛合金，TC10属高强钛合金，TC6，TC9和TC11则属高强耐热钛合金。这类合金兼备钛合金和钛合金的优点。导弹上使用最多的是TC4（Ti-6Al-4V）钛合金，导弹上广泛的采用TC4钛合金制作高压气瓶，受力较大的杆式焊接支架，舵轴以及在较高热环境下工作的结构件，也可用作固体发动机壳体，压气机盘，叶片等。 (3)结构复合材料 复合材料是由两种或两种以上的性状不同的材料经选择、设计、成型而得到的一种宏观多相新材料。其组分可包括金属、非金属等各种材料，按作用又可分为基体材料和增强材料两部分。 三。钛及钛合金力学性能 牌号室温力学性能，不小于高温力学性能，不小于 抗拉强度σbMPa屈服强度σ0.2
钛合金表面处理 Hessen was revised in January 2021
钛合金表面处理 引言 钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。 钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。 因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。必须采用特殊的加工方法和操作手段。 铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。 一、表面反应层的去除 表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。通过喷砂后酸洗的方法可完全去除钛的表面反应层。 1.喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在以下。因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。其余的表面反应层结构宜采用化学酸洗的方法快速去除。 2.酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在 15%~30%左右为宜。
第十三章有色金属及合金 内容提要： 有色金属的产量和用量不如黑色金属多，但由于其具有许多优良的特性，如特殊的电、磁、热性能，耐蚀性能及高的比强度(强度与密度之比)等，已成为现代工业中不可缺少的金属材料。 1．铝及铝合金； 2．钛及钛合金； 3．铜及铜合金； 4．轴承合金。 基本要求： 掌握和了解各种有色金属的牌号、成分、性能和用途。 13.1铝及铝合金 13.1.1铅及铝合金的性能特点及分类编号 纯铝：纯铝具有银白色金属光泽，密度小(2.72 )，熔点低(660.4℃), 导电、导热性能优良。 耐大气腐蚀，易于加工成形。 具有面心立方晶格，无同素异构转变，无磁性。 1 铝合金及其特点 铝合金常加入的元素主要有Cu、Mn、Si、Mg、Zn等，此外还有Cr、Ni、Ti、Zr 等辅加元素。 ①比强度高（>>高强钢）。可用于轻结构件，尤其航空。 ②突出理化性能。导电、抗大气腐蚀。 ③良好加工性。高塑性、易冷成形；某些合金铸造性能好，宜作压铸件。
2 铝合金分类及分类编号 13.1.2铝合金的强化 1 形变强化 2沉淀强化 3 固溶强化和时效强化： 13.1.3变形铝合金 变形铝及铝合金牌号表示方法：根据国标规定，变形铝及铝合金可直接引用国际四位数字体系牌号或采用国标规定的四位字符牌号。GB 3190-82中的旧牌号仍可继续使用，表示方法为: ?防锈铝合金：LF+序号 ?硬铝合金：LY +序号 ?超硬铝合金：LC +序号 ?锻铝合金：LD +序号 常用变形铝合金 1 防锈铝合金：主要是Al-Mn和Al-Mg系合金。 Mn和Mg主要作用是提高抗蚀能力和塑性，并起固溶强化作用。 防锈铝合金锻造退火后组织为单相固溶体，抗蚀性、焊接性能好，易于变形加工，但切削性能差。不能进行热处理强化，常利用加工硬化提高其强度。常用的Al-Mn系合金有LF21 （3A21 ），其抗蚀性和强度高于纯铝，用于制造油罐、油箱、管道、铆钉等需要弯曲、冲压加工的零件。常用的Al-Mg系合金有LF5（5A05 ），其密度比纯铝小，强度比Al-Mn合金高，在航空工业中得到广泛应用，如制造管道、容器、铆钉及承受中等载荷的零件。
更改控制页
本工艺规程适用于真空熔炼的钛及钛合金铸锭经加热、锻造、机加工等工序而制成棒坯、棒材、板坯、饼环材的生产，制定了每个生产工序的工艺制度和管理要求。 1简明工艺流程见表1。 2铸锭的准备 2.1生产工艺员在接到生产作业计划后,要仔细对计划部分内容进行审核,如有问题,及时和计划员沟通,确定无误后,方可编制生产工艺。并通知相关人员到库房领料。 2.2领料人员应根据GB/3620.1 钛及钛合金牌号和化学成分及化学成分允许偏差GB/3620.2及企标的有关规定，核对铸锭合格证，并核对合金牌号、锭号、规格和重量是否与实物相符，确认无误后，再进行转料。 2.3 铸锭转入锻造厂房应摆放整齐，将标识摆放于易看到的方位或用金属（记号笔）在铸锭的两端或表面将锭号明显标出。 2.4生产工艺员在投料前应仔细研究产品所执行的技术标准，保证其化学成份能满足该产品的技术要求。否则，不能投料。 2.5铸锭转入锻造车间后炉工在装炉前必须对铸锭进行涂层，涂层时将铸锭用垫木或导辊垫起，并将铸锭表面的杂脏物、油污用清洗剂擦洗干净后再涂防氧化涂层。 2.6涂层时将写锭号的地方不要涂,以便装炉前确认锭号是否正确。 2.7涂层的厚度应控制在0.2～0.4㎜。涂层后必须干透即24小时后方可装炉
铸锭 ↓ 涂层 ↓ 加热 ↓ 锻造 ↓ ↓↓↓ 打磨刨面打磨 ↓↓↓ 加热修磨加热↓↓↓ 锻造检查锻造↓↓↓ 热处理称重刻口↓↓↓ 机加板坯锯切↓↓ 探伤平头倒角↓↓ 取样 ↓↓ 检查 ↓↓ 修磨 ↓↓ 检查热处理↓↓ 称重机加↓↓ 包装探伤↓↓ 棒材取样 ↓ 检查 ↓ 称重 ↓ 包装 ↓ 饼环材
