AZ31镁合金塑性变形不均匀性与变形机制的研究镁合金性能优异、应用广泛,但较差的室温塑性及变形过程中的不均匀性极大地制约了它的生产应用。深入研究镁合金的变形不均匀性及内在塑性变形机制是理解镁合金变形行为的关键。 本文以商用轧制AZ31镁合金为初始材料,基于数字图像相关方法(DIC)、电子背散射衍射技术(EBSD),建立了微观尺度应变不均匀性及组织变形不均匀性的有效表征方法。在此基础上详细研究了晶粒尺度变形不均匀性与变形机制的内在联系,并深化了对不均匀变形条件下塑性变形机制的行为理解。 获得的主要研究结论如下:借助纳米级表面标记颗粒实现了试样表面高分辨应变场的分析,探索了晶粒以及晶内孪晶尺度的应变分布情况,证实了应变分布在微观尺度的不均匀性。同时结合微观组织结构及变形机制的研究解释了应变不均匀性的产生原因,研究表明晶体取向的自身软硬程度以及与相邻区域的相对软硬状态都会影响应变的分布,在某些界面处的应变累积是由于界面两侧缺乏有效的塑性变形机制以完成应变的传递。 为理解局部应变对塑性变形机制的行为影响,对晶界处的孪晶穿透行为进行了详细的统计研究。总结了孪晶穿透在小取向差角晶界处容易发生的规律,探究了Schmid因子对孪晶穿透的影响,并利用几何协调因子m’从应变协调角度解释了某些不遵循Schmid定律的孪晶行为。 分析表明m’可以较好地解释局部应变下的孪晶变体选择行为,但对于孪晶穿透在何处发生并没有良好的预测性。基于EBSD获得的取向数据,建立了晶粒尺度组织变形不均匀性的两种可视化表征方法。 验证了“晶内取向分散”方法表征晶粒分裂的有效性及优越性,并运用“晶
内取向发展”方法揭示了介观变形带的信息。研究表明晶粒分裂在低应变量下就已经发生,结合Sachs模型及低能位错结构(LEDS)理论分析得出晶内同一组滑移体系间相对开动量的不同会导致晶内各部分不同的转动行为。 利用上述表征方法能够帮助对热变形过程中组织的不均匀变化及动态再结晶形核机制的理解。研究表明在低应变阶段,晶粒长大可以降低体系能量从而弱化晶内变形的不均匀性,晶粒长大过程中晶界的迁移大多符合降低界面能量的要求。 随着应变量的增加,晶内变形的不均匀性迅速增加,并在不均匀变形组织中观察到晶界突出和应变诱发的矩形晶界迁移形貌。AZ31镁合金在200℃的热变形过程中同时存在着不连续动态再结晶(DDRX)及连续动态再结晶(CDRX)的形核机制。
科技名词定义 塑性变形 科技名词定义 中文名称：塑性变形 英文名称：plastic deformation 定义：岩体、土体受力产生的、力卸除后不能恢复的那部分变形。 应用学科：水利科技（一级学科）；岩石力学、土力学、岩土工程（二级学科）；土力学（水利）（三级学科） 本内容由全国科学技术名词审定委员会审定公布 塑性变形（Plastic Deformation），的定义是物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。
目录 介绍 机理 影响 介绍 机理 影响 展开 编辑本段介绍 材料在外力作用下产生而在外力去除后不能恢复的那部分变形 塑性变形 。材料在外力作用下产生应力和应变（即变形）。当应力未超过材料的弹性极限时，产生的变形在外力去除后全部消除，材料恢复原状，这种变形是可逆的弹性变形。当应力超过材料的弹性极限，则产生的变形在外力去除后不能全部恢复，而残留一部分变形，材料不能恢复到原来的形状，这种残留的变形是不可逆的塑性变形。在锻压、轧制、拔制等加工过程中，产生的弹性变形比塑性变形要小得多，通常忽略不计。这类利用塑性变形而使材料成形的加工方法，统称为塑性加工。 编辑本段机理 固态金属是由大量晶粒组成的多晶体，晶粒内的原子按照体心立方、面心立方或紧密六方等方式排列成有规则的空间结构。由于多种原因，晶粒内的原子结构会存在各种缺陷。原
塑性变形 子排列的线性参差称为位错。由于位错的存在,晶体在受力后原子容易沿位错线运动,降低晶体的变形抗力。通过位错运动的传递，原子的排列发生滑移和孪晶（图1）。滑移是一部分晶粒沿原子排列最紧密的平面和方向滑动，很多原子平面的滑移形成滑移带，很多滑移带集合起来就成为可见的变形。孪晶是晶粒一部分相对于一定的晶面沿一定方向相对移动，这个晶面称为孪晶面。原子移动的距离和孪晶面的距离成正比。两个孪晶面之间的原子排列方向改变，形成孪晶带。滑移和孪晶是低温时晶粒内塑性变形的两种基本方式。多晶体的晶粒边界是相邻晶粒原子结构的过渡区。晶粒越细，单位体积中的晶界面积越大，有利于晶间的移动和转动。某些金属在特定的细晶结构条件下，通过晶粒边界变形可以发生高达300～3000％的延伸率而不破裂。 编辑本段影响 金属在室温下的塑性变形，对金属的组织和性能影响很大，常会出现加工硬化、内应力和各向异性等现象。 加工硬化 塑性变形引起位错增殖，位错密度增加，不同方向的位错发 塑性变形力学原理 生交割，位错的运动受到阻碍，使金属产生加工硬化。加工硬化能提高金属的硬度、强度和变形抗力，同时降低塑性，使以后的冷态变形困难。
铝合金的热处理 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。 一、热处理的目的 铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。
二、热处理方法1、退火处理 退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。 2、淬火 淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火，也叫固溶处理或冷处理。 3、时效处理 时效处理，又称低温回火，是把经过淬火的铝合金铸件加热到某个温度，保温一定时间出炉空冷直至室温，使过饱和的固溶体分解，让合金基体组织稳定的工艺过程。 合金在时效处理过程中，随温度的上升和时间的延长，约经过过饱和固溶体点阵内原子的重新组合，生成溶质原子富集区（称为G-PⅠ区）和G-PⅠ区消失，第二相原子按一定规律偏聚并生成G-PⅡ区，之后生成亚稳定的第二相（过渡相），大量的G-PⅡ区和少量的亚稳定相结合以及亚稳定相转变为稳定相、第二相质点聚集几个阶段。 时效处理又分为自然时效和人工时效两大类。自然时效是指时效强化在室温下进行的时效。人工时效又分为不完全人工时效、完全人工时效、过时效3
镁合金塑性变形与断裂行为的研究 刘天模，卢立伟，刘宇 重庆大学材料科学与工程学院，重庆（400030） E-mail: haonanwa@https://www.doczj.com/doc/6e13620670.html, 摘要：通过室温压缩拉伸实验，研究了AZ31挤压镁合金的断裂失效机制。研究表明，在压缩破坏实验中有镦粗现象，金相显示沿粗大晶界处形成了大量的孪晶，部分孪晶界诱发裂纹源，裂纹沿晶界处传播，同时部分孪晶对裂纹起钝化阻碍作用，断口扫描表明属于韧脆混合断裂；在拉伸破坏实验中出现明显颈现象，金相显示沿拉长晶晶界处形成大量孪晶，孪晶和裂纹之间存在交互作用，断口扫描表明属于韧性断裂，同时显示出空洞形核诱发裂纹的机制。 关键词：压缩变形；拉伸变形；孪晶；断裂 中图分类号：TG 1. 引言 镁合金属于密排六方晶体结构，其轴比（c/a）值为1.623，接近理想的密排值1.633，室温滑移系少在室温塑性变形时，出现大量的孪晶协调其塑性变形，塑性变形能力差，容易断裂[1]。金属的断裂是指金属材料在变形超过其塑性极限而呈现完全分开的状态。因为材料受力时，原子相对位置发生了改变，当局部变形量超过一定限度时，原子间的结合力遭到破坏，便出现了裂纹，裂纹经过扩展而使金属断开。金属塑性的好坏表明了它抑制断裂能力的高低。在塑性加工生产中，尤其是对塑性较差的材料，断裂常常是引起人们极为关注的问题。加工材料的表面和内部的裂纹，以至于整体的断裂，都会使得成品率和生产率大大降低[2,13]。因此，研究镁合金塑性变形中的断裂行为和规律对于有效地防止金属成形过程中的断裂，充分发挥金属材料潜在的塑性有重要意义. 2. 实验内容 实验材料选用AZ31挤压材，挤压温度为300℃，挤压比为4.5，挤压速度为1mm/s，将挤压样加工成标准压缩样Φ7×14mm和标准拉伸样，并选此标准压缩样进行400℃保温2小时的退火，利用新三思万能电子试验机CMT－5150以1mm/min的速度沿挤压方向进行压缩和拉伸破坏实验；然后利用数码相机对失效后试样断口方向及断面进行拍照宏观分析；再对失效试样的压缩或拉伸方向进行金相显微组织分析；最后利用扫描电子显微镜对压缩和拉伸的断口形貌进行分析。 3．试验结果 3.1 挤压态压缩破坏样 3.1.1 断口宏观分析
GH4169 镍基变形高温合金资料 中国牌号：GH4169/GH169 美国牌号：Inconel 718/UNS NO7718 法国牌号：NC19FeNb 一、GH4169概述 GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位, 并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。 该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。 1.1 GH4169 材料牌号 GH4169(GH169)
1.2 GH4169 相近牌号 Inconel 718(美 国),NC19FeNb(法国) 1.3 GH4169 材料的技术标准 1.4 GH4169 化学成分该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。优质成分的在标准成分的基础上降碳增铌，从而减少碳化铌的数量，减少疲劳源和增加强化相的数量，提高抗疲劳性能和材料强度。同时减少有害杂质和气体含量。高纯成分是在优质标准基础上降低硫和有害杂质的含量，提高材料纯度和综合性能。 核能应用的GH4169合金，需控制硼含量（其他元素成分不变），具体含量由供需双方协商确定。当ω（B）≤0.002%时，为与宇航工业用的GH4169合金加以区别，合金牌号为GH4169A。 表 1-1[1]%
铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu 合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P（Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的
基于CPFEM的TA15钛合金高温塑性变形研究晶体塑性理论将晶体塑性变形的物理机制及变形几何学与单晶或多晶的弹塑性本构方程相结合，从介观尺度（即晶粒尺度）上解释材料的各种塑性变形行为。将晶体塑性理论与有限元方法相结合的方法称为晶体塑性有限元方法（Crystal Plastic Finite Element Method，CPFEM），该方法从材料变形的物理机制出发，可以较为准确的反映材料的微观特性。 目前晶体塑性有限元模拟已成为力学界和材料界的研究热点。钛与钛合金是一种重要的结构材料，以其优异的性能广泛应用在航空航天等领域。 钛有两种同素异构晶型：密排六方(HCP)点阵的α-Ti相和体心立方(BCC)点阵的β-Ti相，由于晶格类型不同，其变形机制差别较大。文中综合采用了有限元方法、晶体塑性理论、元胞自动机等现代科学技术方法。 从介观尺度出发，根据合金微观晶格结构的不同，研究新型近α型钛合金—TA15钛合金的高温塑性变形，研究在相变点温度以上及以下的TA15钛合金高温的高温塑性变形行为。文中采用元胞自动机方法得到了相变点上的TA15钛合金的初始晶粒形貌。 建立了适用于变形温度在相变点以上的TA15合金的高温塑性变形的晶体塑性有限元模型。模拟结果表明多晶体在塑性变形的过程中，晶粒与晶粒之间以及晶粒内部的应力分布存在着明显的差异，晶粒内部与晶粒外部的塑性变形非常不均匀。 通过对滑移系上的剪应变进行分析表明由于各晶粒的取向不同和晶粒间的取向差的差异，不同晶粒的滑移系开动情况差别很大；在同一晶粒内部，由于需要协调相邻晶粒的应变情况，因此滑移系开动的程度也不完全相同。建立了适用
切削特点 a、切削力大：比切削45号钢大2～3倍。 b、切削温度高：比切削45号钢高50％左右。 c、加工硬化严重：切削它时的加工表面和已加工表面的硬度比基体高50～100％。 d、刀具易磨损：切削时易粘结、扩散、氧化和沟纹磨损。 刀具材料 a、高速钢：应选用高钒、高碳、含铝高速钢。 b、硬质合金：应采用YG类硬质合金。最好采用含TaC或NbC的细颗粒和超细颗粒硬质合金。如YG8、YG6X、YG10H、YW4、YD15、YGRM、YS2、643、813、712、726等。 c、陶瓷：在切削铸造高温合金时，采用陶瓷刀具也有其独特的优越性。 刀具几何参数 变形高温合金(如锻造、热轧、冷拔)。刀具前角γ0为10°左右；铸造高温合金γ0为0°左右，一般不鐾负倒棱。刀具后角一般α=10°～15°。粗加工时刀倾角λs为-5°～-10°，精加工时λs =O～3°。主偏角κr为45°～75°。刀尖圆弧半径r为0.5～2mm，粗加工时，取大值。 切削用量 a、高速钢刀具：切削铸造高温合金切削速度Vc为3m/min左右，切削变形高温合金Vc=5～10m/min。 b、硬质合金刀具：切削变形高温合金Vc：40～60m/min；切削铸造高温合金Vc=7～10m/min。进给量f和切削深度αp均应大于0.1mm，以免刀具在硬化后的表面进行切削，而加剧刀具磨损。 切削液 粗加工时，采用乳化液、极压乳化液。精加工时，采用极压乳化液或极压切削油。铰孔时，采用硫化油85～90％+煤油10～15%，或硫化油(或猪油)+CCl4。高温合金攻丝十分困难，除适当加大底孔直径外，应采用白铅油+机械油，或氯化石蜡用煤油稀释，或用MoS2油膏。 高温合金钻孔

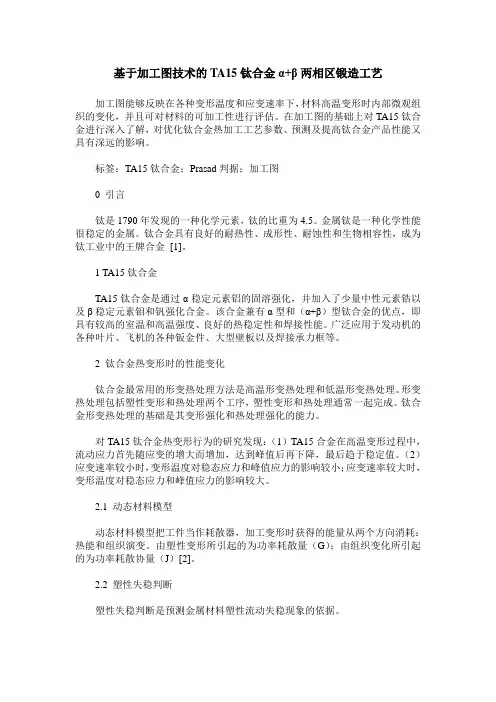

TA15钛合金高温变形行为研究 TA15钛合金的名义成分为Ti-6.5Al-2Zr-1Mo-1V，属于高Al当量的近α型钛合金。该合金既具有α型钛合金良好的热强性和可焊性，又具有接近于α+β型钛合金的工艺塑性，是一种综合性能优良的钛合金，被广泛用于制造高性能飞机的重要构件。对金属热态加工过程进行数值模拟，需要确定材料对热力参数的动态响应特征，即材料的流动应力与热力参数之间的本构关系，这对锻造工艺的合理制定，锻件组织的控制以及成型设备吨位的确定具有科学和实际的指导意义。 中国船舶重工集团公司725所的科研人员以TA15合金的热模拟压缩试验为基础，研究了变形工艺参数对TA15合金高温变形时流动应力的影响，这些研究对制定合理的TA15合金锻造热加工工艺，有效控制产品的性能、提高产品质量提供了借鉴。 热模拟压缩试验所用材料为轧制态Φ55mmTA15合金棒材，相变点为995±5℃，将该棒料切割加工成Φ8mm×12mm的小棒料进行试验。研究结果表明：（1）TA15合金在高温变形过程中，流动应力首先随应变的增大而增加，达到峰值后再下降，最后趋于稳定值。同一应变速率下，随着变形温度的升高，合金的流动应力降低；同一变形温度下，随着应变速率的减小，合金的流动应力减小。（2）TA15合金属于热敏感型和应变速率敏感型材料。应变速率较小时，变形温度对稳态应力和峰值应力的影响较小；应变速率较大时，变形温度对稳态应力和峰值应力的影响较大。变形温度较低时，应变速率对稳态应力和峰值应力的影响较大；变形温度较高时，应变速率对稳态应力和峰值应力的影响较小。（3）建立了TA15合金高温变形时的流动应力本构方程，经显著性检验和相关系数检验，证明所建立的方程具有较好的曲线拟合特性，方程的计算值与实验数据吻合较好。
钛合金表面处理 引言 钛在高温下易于与空气中的O、H、N等元素及包埋料中的Si、Al、Mg等元素发生反应，在铸件表面形成表面污染层，使其优良的理化性能变差，硬度增加、塑性、弹性降低，脆性增加。 钛的密度小，故钛液流动时惯性小，熔钛流动性差致使铸流率低。铸造温度与铸型温差(300℃)较大，冷却快，铸造在保护性气氛中进行，钛铸件表面和内部难免有气孔等缺陷出现，对铸件的质量影响很大。 因此，钛铸件的表面处理与其它牙用合金相比显得更为重要，由于钛的独特的理化性能，如导热系数小、表面硬度、及弹性模量低，粘性大，电导率低、易氧化等，这对钛的表面处理带来了很大的难度，采用常规的表面处理方法很难达到理想的效果。必须采用特殊的加工方法和操作手段。 铸件的后期表面处理不仅是为了得到平滑光亮的表面，减少食物及菌斑等的积聚和粘附，维持患者的正常的口腔微生态的平衡，同时也增加了义齿的美感；更重要的是通过这些表面处理和改性过程，改善铸件的表面性状和适合性，提高义齿的耐磨、耐蚀和抗应力疲劳等理化特性。 一、表面反应层的去除 表面反应层是影响钛铸件理化性能的主要因素，在钛铸件研磨抛光前，必须达到完全去除表面污染层，才能达到满意的抛光效果。通过喷砂后酸洗的方法可完全去除钛的表面反应层。 1. 喷砂：钛铸件的喷砂处理一般选用白刚玉粗喷较好，喷砂的压力要比非贵金属者较小，一般控制在0.45Mpa以下。因为，喷射压力过大时, 砂粒冲击钛表面产生激烈火花，温度升高可与钛表面发生反应,形成二次污染，影响表面质量。时间为15~30秒，仅去除铸件表面的粘砂、表面烧结层和部分和氧化层即可。其余的表面反应层结构宜采用化学酸洗的方法快速去除。 2. 酸洗：酸洗能够快速完全去除表面反应层，而表面不会产生其他元素的污染。HF—HCl系和HF—HNO3系酸洗液都可用于钛的酸洗，但 HF—HCl系酸洗液吸氢量较大，而HF—HNO3系酸洗液吸氢量小，可控制HNO3的浓度减少吸氢，并可对表面进行光亮处理，一般HF的浓度在3%~5 %左右，HNO3的浓度在15%~30%左右为宜。 二、铸造缺陷的处理 内部气孔和缩孔内部缺陷：可等热静压技术(hot isostatic pressing)去除, 但
高温钛合金性能要求 请帮忙推荐满足以下条件的高温钛合金，可以是一种合金同时满足4个温度条件的使用，也可是每个温度条件使用不同的合金。 性能要求如下： （1）常温塑性≥5%。 （2）高温性能 分别在550℃、600℃、650℃、700℃下满足σb≥520MPa，σ0.2≥420 MPa。 （3）持久性能 应力为450 MPa，分别在550℃、600℃、650℃、700℃下保持0.5h/1h/2h 不断。 （4）蠕变性能 应力为450 MPa，分别在550℃、600℃、650℃、700℃下， 保持0.5h，残余变形量≤1.6%； 保持1h，残余变形量≤3%； 保持2h，残余变形量≤5%。 一、目前已有的高温钛合金 （1）名义成分
600℃高温钛合金的室温力学性能 600℃高温钛合金的高温力学性能（600℃） 600℃高温钛合金的蠕变性能（600℃） 600℃高温钛合金Ti-600合金的持久性能（φ14mm棒材） 600℃高温钛合金Ti-600热稳定性能（φ14mm棒材）
550℃高温钛合金的力学性能 * 540℃，300MPa，100h应力热暴露后室温拉伸性能； ** 试验条件：540℃，300MPa，100h，ε≤0.1%。 *** TTi-53311S合金550℃，100h，302.1MPa蠕变残余变形，0.186% 二、现状 （1）应用现状 Ti-1100合金是在Ti-6242S合金成分的基础上，通过调整A1、Sn、Mo和Si元素的含量，Ti-1100合金已用于制造莱康明公司T55—712改型发动机的高压压气机轮盘和低压涡轮叶片等零件。 IMI829合金已用于RB211-535E4发动机的高压压气机，取代了RB211-535C上的镍基合金材料。IMI834合金已在多种发动机上得到了试验和应用，如波音777飞机选用的民用大型发动机Trent700（湍达）的高压压气机的所有轮盘、鼓筒及后轴，EJ200发动机的高压压气机转子也采用了IMI834合金。IMI834也正用于普惠公司的PW350发动机上。 俄罗斯推荐BT25Y用于航空发动机高压压气机450～550℃下使用的轮盘和转子叶片，推荐BT18Y用于550～600℃下使用的轮盘。BT36还没获得应用。 我国550℃下获得应用的钛合金有Ti-53311S（西北院），7715D（上钢），两合金均用于航天发动机；Ti-55（金属所）已在试车阶段（航空），Ti-633G（西北院）没获得应用。600℃的钛合金均在试验室研究阶段。 （2）未来发展 目前，现有钛合金的使用温度已基本达到其上限，600℃以上使用环境下，一是改变现有合金设计理念，重新设计合金；二是考虑使用镍基高温合金、Ti-Al金属间化合物。 Ti-Al金属间化合物有以α2为基的Ti3Al和以γ为基的TiAl，据称，Ti3Al基金属间化合物的使用温度在650℃以上，TiAl基金属间化合物的正常使用温度为700℃，短时可用到900℃。但Ti-Al金属间化
GH3039 镍基变形高温合金资料 中国牌号：GH3039/GH39 俄罗斯牌号：ЭИ602/XH75MБГЮ 一、GH3039概述 GH3039为单相奥氏体型固溶强化合金，在800℃以下具有中等的热强性和良好的热疲劳性能，1000℃以下抗氧化性能良好。长期使用组织稳定，还具有良好的冷成形性和焊接性能。适宜于850℃以下长期使用的航空发动机燃烧室和加力燃烧室零部件。该合金可以生产板材、棒材、丝材、管材和锻件。 1.1 GH3039 材料牌号 GH3039(GH39) 1.2 GH3039 相近牌号ЭИ602，ХН75МБГЮ(俄罗斯） 1.3 GH3039 材料的技术标准 1.4 GH3039 化学成分见表1-1。 表 1-1%
注：1.合金中允许有Ce存在。 2.合金中ω(Cu)=0.20%。 1.5 GH3039 热处理制度热轧及冷轧板材和带材固溶处理：1050～1090℃，空冷。棒材及管材固溶处理：1050～1080℃，空冷或水冷。 1.6 GH3039 品种规格和供应状态可以供应各种规格的热轧板、冷轧板、带材、棒材、丝材、管材、和锻件。板材、带材和管材固溶处理和酸洗后交货。丝材于冷加工状态或固溶状态供应棒材不热处理交货。 1.7GH3039 熔炼和铸造工艺合金采用电弧炉熔炼、电弧炉或非真空感应炉加电渣重熔或真空电弧重熔以及真空感应炉加电渣或真空电弧重熔工艺。 1.8GH3039 应用概况与特殊要求用该合金材制作的航空 发动机燃烧室及加力燃烧室零部件，经过长期的生产和使用考验，使用性能良好。 二、GH3039 物理及化学性能 2.1 GH3039 热性能 2.1.1 GH3039 热导率见表2-1。 表 2-1[1]
GH2150沉淀硬化型变形高温合金GH150 GH2150概述： GH2150是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度小于750℃。合金加入铬、钨和钼元素进行固溶强化，加入钛、铝和铌元素形成时效强化相，加入微量硼、锆和铈元素净化并强化晶界。合金的强度高、塑性好、膨胀系数低，长期使用组织稳定；合金的热加工塑性好，并具有满意的焊接、冷成形和切削加工性能。适用于制作在700℃以下工作的喷气发动机板材焊接承力结构件，以及在600℃以下长期工作的燃气轮机转子和压气机叶片。 GH2150应用概况及特性： GH2150已用于制作航空发动机燃烧室外套、安装边等高温部件。相近合金在国外用于喷气发动机燃烧室外套和在600℃以下使用的涡轮叶片等零部件。 GH2150在超过800℃使用时，析出μ相及γ相聚集长大，会导致合金的力学性能下降。 GH2150对应牌号： GH150(中), BЖ105,XH45MBTЮБР, ЭП718, GH2150化学成分：
GH2150执行标准： GB/T 14992-2005 GH2150其他特点： 这类合金铬、镍含量相对较低，故抗氧化的温度仅约800%，但是含弥散强化相形成元素(v、A1、Ti)量相对较高，在固溶体基体上可形成化合物强化相，所以常用热处理形式为固溶处理+时效。通过固溶处理，可以使合金固溶强化；通过时效处理，可以使合金析出细小强化相[VC、Ni3A1、Ni3Ti，Ni3(A1?Ti)]，从而提高室温和高温强度。固溶并时效处理后的组织为奥氏体+弥散化合物。例如GH2132的化合物量为2.5%、GH2135的化合物量为14%这类合金通常应用于高温下受力的零件，如涡轮盘、螺栓和工作温度不高的转子叶片等。 GH2150热处理制度: 棒材、圆饼、环形件：（1040-1060）℃/AC+ 750℃±10℃*（16-24）h/AC 冷轧板材：（1040-1080）℃/AC+ 750℃±10℃*16h/AC 冷拉焊丝：1050℃±10℃/AC GH2150熔化温度范围： 1320℃-1365℃ GH2150密度： 8.26 GH2150主要规格： GH2150无缝管、GH2150钢板、GH2150圆钢、GH2150锻件、GH2150法兰、 GH2150圆环、GH2150焊管、GH2150钢带、GH2150直条、GH2150丝材及配套焊材、GH2150圆饼、GH2150扁钢、GH2150六角棒、GH2150大小头、GH2150弯头、GH2150三通、GH2150加工件、GH2150螺栓螺母、GH2150紧固件。 篇幅有限，如需更多更详细介绍，欢迎咨询了解。
T651铝板?-T651是铝合金的主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好。? -T651是铝合金的主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点。 -T651代表用途包括航天固定装置、电器固定装置、通讯领域，也广泛应用于自动化机械零件、精密加工、模具制造、电子及精密仪器、SMT、PC板焊锡载具等等。 轻有色金属指密度小于/cm3 的有色金属材料，包括铝、镁、钠钾钙锶钡等纯金属及其台金。这类金属的共同特点是：密度小? /cm3) ，化学活性大，与氧、硫、碳和卤素的化合物都相当稳定。其中在工业上应用最为广泛的是铝及铝合金，目前它的产量已超过有色金属材料总产量的1/3 。以铝位代表的系列铝合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。广泛应用于要求有一定强度和抗蚀性高的各种工业结构件，如制造卡车、塔式建筑、船舶、电车、铁道车辆、家具等。?T651铝板其主要化学成分为：铜Cu :锰Mn : 镁Mg :～锌Zn : 铬Cr :～钛Ti : 硅Si :～铁Fe : 铝Al :余量他们是四位数字表示的以镁和硅为主要合金元素并以Mg2Si相为强化相的铝合金。第一位是数字，用以区分组别。后两位用于区分同一组别系列内的材料牌号，没有特殊意义。 铝合金基本状态代号： F 自由加工状态 适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作 规定（不常见） O 退火状态 适用于经完全退火获得最低强度的加工产品（偶尔会出现） H 加工硬化状态 适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理（一般为非热处理强化型材料） W 固熔热处理状态 一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处 于自然时效阶段（不常见） T 热处理状态 (不同于F、O、H状态)
常州市天志金属材料有限公司 一、GH4169 概述 GH4169合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。 该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。 1.1 GH4169 材料牌号 GH4169(GH169) 1.2 GH4169 相近牌号 Inconel 718(美国),NC19FeNb(法国) 1.3 GH4169 材料的技术标准 GJB 2612-1996 《焊接用高温合金冷拉丝材规范》 HB 6702-1993 《WZ8系列用GH4169合金棒材》 GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》 GJB 1952 《航空用高温合金冷轧薄板规范》 GJB 1953《航空发动机转动件用高温合金热轧棒材规范》 GJB 2612 《焊接用高温合金冷拉丝材规范》 GJB 3317《航空用高温合金热轧板材规范》 GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》 GJB 3020 《航空用高温合金环坯规范》 GJB 3167 《冷镦用高温合金冷拉丝材规范》 GJB 3318 《航空用高温合金冷轧带材规范》 GJB 2611《航空用高温合金冷拉棒材规范》 YB/T5247 《焊接用高温合金冷拉丝》 YB/T5249 《冷镦用高温合金冷拉丝》 YB/T5245 《普通承力件用高温合金热轧和锻制棒材》 GB/T14993《转动部件用高温合金热轧棒材》 GB/T14994 《高温合金冷拉棒材》 GB/T14995 《高温合金热轧板》 GB/T14996 《高温合金冷轧薄板》 GB/T14997 《高温合金锻制圆饼》 GB/T14998 《高温合金坯件毛坏》 GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》 HB 5199《航空用高温合金冷轧薄板》 HB 5198 《航空叶片用变形高温合金棒材》 HB 5189 《航空叶片用变形高温合金棒材》 HB 6072 《WZ8系列用GH4169合金棒材》
常用变形铝合金退火热处理工艺规 1 主题容与适用围 本规规定了公司变形铝合金零件退火热处理的设备、种类、准备工作、工艺控制、技术要求、质量检验、技术安全。 2 引用文件 GJB1694变形铝合金热处理规 YST 591-2006变形铝及铝合金热处理规 《热处理手册》91版 3 概念、种类 3.1 概念：将变形铝合金材料放在一定的介质加热、保温、冷却，通过改变材料表面或部晶相组织结构，来改变其性能的一种金属热加工工艺。 3.2 种类 车间铝合金零件热处理种类：去应力退火、不完全退火、完全退火、时效处理。 4 准备工作 4.1 检查设备、仪表是否正常，接地是否良好，并应事先将炉膛清理干净； 4.2 抽检零件的加工余量，其数值应大于允许的变形量； 4.3工艺文件及工装夹具齐全，选择好合适的工夹具，并考虑好装炉、出炉的方法； 4.4 核对材料与图样是否相符，了解零件的技术要求和工艺规定； 4.5在零件的尖角、锐边、孔眼等易开裂的部位，应采用防护措施，如包扎铁皮、石棉绳、堵塞螺钉等； 5 一般要求 5.1 人员： 热处理操作工及相关检验人员必须经过专业知识考核和操作培训，成绩合格后持证上岗5.2 设备 5.2.1 设备应按标准规要求进行检查和鉴定，并挂有合格标记，各类加热炉的指示记录的仪表刻度应能正确的反映出温度波动围； 5.2.2 热电温度测定仪表的读数总偏差不应超过如下指标： 当给定温度t≤400℃时，温度总偏差为±5℃； 当给定温度t＞400℃时，温度总偏差为±(t/10)℃。 5.2.3 加热炉的热电偶和仪表选配、温度测量、检测周期及炉温均匀性均应符合QJ 1428的Ⅲ类及Ⅲ类以上炉的规定。 5.3 装炉 5.3.1 装炉量一般以装炉零件体积计算，每炉零件装炉的有效体积不超过炉体积一半为准。 5.3.2 零件装炉时，必须轻拿轻放，防止零件划伤及变形。 5.3.3堆放要求： a.厚板零件允许结合零件结构特点，允许装箱入炉进行热处理，叠放时允许点及较少的线接触，避免面接触，叠放间隙不小于10mm. b.厚度t≤3mm的板料以夹板装夹，叠放厚度≤25mm，零件及夹板面无污垢、凸点，零件间、零件与夹板间应垫一层雪花纸，以防止零件夹伤。 5.3.4 装炉后需检查零件与电热原件，确定无接触时，方可送电升温，在操作过程中，不得随意打开炉门； 5.3.5 加热速度：变形铝合金退火的加热速度约13℃～15℃/秒，例如加热到410℃设定时间为0.5小时。
技术应用 Technical application ·93· 中国高新科技 2019年第39期 高温钛合金的特性及其在航空发动机中的应用 0 引言 钛合金具有耐腐蚀性好、密度低、强度高、耐热性高等诸多优点，高温钛合金指一般长时间使用温度高于400℃的钛合金，相较普通钛合金具有更好的比强度、高温蠕变抗力、疲劳强度、持久强度和组织稳定性。由于航空发动机中的零部件处于高温、高压、高转速的极端环境中，因而要求材料具有耐高温、重量轻及抗蠕变能力强等特点。高温钛合金凭借其优异的材料力学特性可以很好地满足航空发动机的这些要求，并且可以很好地提高发动机的推重比及燃油效率。随着航空发动机高推重比的要求越来越高，其内部的工作温度和压强越来越高，对高温钛合金特性提出了更加严苛的要求。目前工程上应用比较成熟的钛合金，比如英国的IMI834钛合金，最高使用温度已经达到600℃左右。目前高温钛合金的使用已经成为衡量航空发动机先进程度的指标之一。本文重点阐述了高温钛合金的高温力学性能及其在航空发动机上的应用，并对我国如何发展高温钛合金提供一些思路。 1 高温钛合金的特性 1.1 高温钛合金的氧化行为 由于航空发动机是在高温下工作的，其中的高温钛合金部件会承受氧化腐蚀的作用，钛合金的高温力学性能也受其抗氧化腐蚀能力的制约。钛合金的氧化会在其表面形成一层氧化膜，使得金属内部与外界环境隔离，性质较稳定，不会被进一步氧化，但随着温度的升高，表面氧化膜的循环层状剥落。钛合金在高温应用时由于受到氧化腐蚀作用的影响，其高温力学性能会有所下降。李旭升等总结了使用温度在500℃~750℃的高温钛合金的氧化行为，研究表明温度对高温钛合金的氧化速率有很大的影响，在氧化初期氧化增重呈直线型变化，随着氧化层的增重，化学反应速率减小，呈抛物线形增重，并且氧化膜的组成除TiO 2外还有Al2O 3。曾尚武等研究了TC4钛合金的高温氧化行为，研究发现TC4在650℃的氧化膜中能够在循环氧化时保持完整，但在更高温度时可能会开裂和剥落。目前有多种提高高温钛合金抗氧化能力的方法，如在纯钛加入其他合 金元素，制成多种新型钛合金。如加入铝元素，形成一层致密的氧化膜，保护钛合金免受氧化腐蚀，从而提高钛合金的高温抗氧化能力，此外，硅元素及铬元素同样可以形成氧化膜。然而过度的合金化也会影响材料的物理性质，在提高高温钛合金抗氧化能力的同时，高温钛合金的其他高温力学性能可能也会受到影响，使其无法很好地应用在航空发动机中，因此如何合理地添加合金元素还需要继续进行研究。另外一种方法是在钛合金表面填涂具有抗高温氧化的材料，比如通过在TC4高温钛合金表面进行渗铝的形式可以很好地提高其高温抗氧化能力，此外还有预氧化等方法也可以提高抗氧化能力。但目前每种方法都有一定的局限性，需要综合运用多种抗氧化措施来保证高温钛合金的高温力学性能。 1.2 高温钛合金的疲劳特性 在航空发动机中结构或零件承受的主要是交变载荷，疲劳失效是主要的失效模式。张亚娟等通过试验研究了Ti-6Al-4V钛合金的疲劳裂纹扩展特性，研究表明随着应
铝合金T状态含义如下： T1-----铝材从高温热加工冷却下来，经自然时效所处的充分稳定的状态。适用于热挤压的不进行冷加工的材料，或矫直等冷加工对其标定力学性能无影响的产品。 T2-----铝材从高温热加工冷却后冷加工，然后再进行自然时效的状态。如为了提高强度，对热挤压产品进行冷加工，在通过自然时效可达到充分稳定的状态，也适用于矫直加工会影响其标定力学性能的产品。 T3-----固溶处理后进行冷加工，然后通过自然时效所达到的一种状态。适用于固溶处理后通过冷加工能提高其自然时效状态的强度性能的产品，或矫直能影响其标定力学性能的产品； T31-----固溶热处理，冷加工月1%变形量，然后自然时效； T351-----固溶热处理，通过可控的拉伸量消除应力（薄板的永久变形量0.5%～3.0%，厚板的1.5%～3%，棒材的冷精轧量即冷精整变形量1%～3%，手锻件或环锻件及轧制环的永久变形量1%～5%），然后自然时效。拉伸后不再进行矫直；T3510-----固溶热处理，通过可控的拉伸量对挤压材消除应力（挤压管、棒、型材的永久变形量1%～3%，拉伸管的永久变形量0.5%～3%），然后自然时效。拉伸后不再进行矫直； T3511-----同T3510状态，但拉伸后作了镜面矫直，以达到标准规定的尺寸偏差精度； T352-----固溶热处理，压缩永久变形量1%～5%以消除应力，然后自然时效；T354-----固溶热处理，在精整模内冷整形以消除应力，然后自然时效，适用于模锻件； T36-----固溶热处理，冷加工约6%变形量，然后自然时效； T37-----固溶热处理，冷加工约7%变形量，然后自然时效； T39-----固溶热处理，适量的冷加工变形以满足既定的力学性能要求，冷加工可在自然时效前进行，也可在其后进行。 T4-----固溶热处理与自然时效。 T41-----在热水中淬火的状态，以防止变形与产生较大的热应力，此状态用于锻件； T42-----固溶热处理与自然时效，适用于自退火状态或F状态固溶热处理的实验材料，也适用于用户将任何状态的材料固溶热处理与自然时效； T451-----固溶热处理，通过一定量的拉伸以消除应力（薄板的永久变形量0.5%～3.0%，厚板的1.5%～3%，棒材轧制永久变形量或冷精整相等的变形量，自由锻件、环锻件和轧制环的1%～5%），然后自然时效。拉伸后不得作进一步的矫直； T4510-----固溶热处理，一定量的拉伸以消除应力（挤压管、棒、型材的永久变形量1%～3%，拉拔管的永久变形量0.5%～3%），然后自然时效，拉伸后不得作进一步的矫直； T4511-----同T4510状态，但拉伸后作了镜面矫直，以达到标准规定的尺寸偏差精度； T452-----固溶热处理，压缩永久变形量1%～5%以消除应力，然后自然时效；T454-----固溶热处理，在精整模内冷整形以消除应力，然后自然时效，适用于模锻件； T5-----从热加工温度冷却后再进行人工时效。
