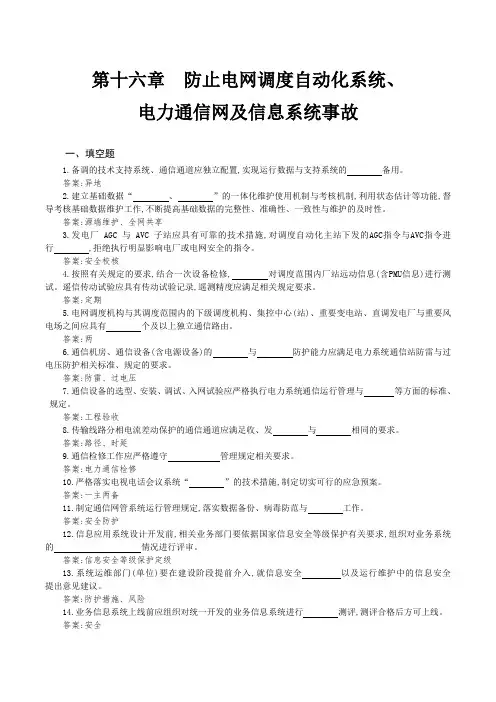

第十六章防止电网调度自动化系统、
电力通信网及信息系统事故
一、填空题
1．备调的技术支持系统、通信通道应独立配置，实现运行数据和支持系统的备用。
答案：异地
2．建立基础数据“、”的一体化维护使用机制和考核机制，利用状态估计等功能，督导考核基础数据维护工作，不断提高基础数据的完整性、准确性、一致性和维护的及时性。
答案：源端维护、全网共享
3．发电厂 AGC 和 AVC 子站应具有可靠的技术措施，对调度自动化主站下发的AGC指令和AVC指令进行，拒绝执行明显影响电厂或电网安全的指令。
答案：安全校核
4．按照有关规定的要求，结合一次设备检修，对调度范围内厂站远动信息（含PMU信息）进行测试。遥信传动试验应具有传动试验记录，遥测精度应满足相关规定要求。
答案：定期
5．电网调度机构与其调度范围内的下级调度机构、集控中心（站）、重要变电站、直调发电厂和重要风电场之间应具有个及以上独立通信路由。
答案：两
6．通信机房、通信设备（含电源设备）的和防护能力应满足电力系统通信站防雷和过电压防护相关标准、规定的要求。
答案：防雷、过电压
7．通信设备的选型、安装、调试、入网试验应严格执行电力系统通信运行管理和等方面的标准、规定。
答案：工程验收
8．传输线路分相电流差动保护的通信通道应满足收、发和相同的要求。
答案：路径、时延
9．通信检修工作应严格遵守管理规定相关要求。
答案：电力通信检修
10．严格落实电视电话会议系统“”的技术措施，制定切实可行的应急预案。
答案：一主两备
11．制定通信网管系统运行管理规定，落实数据备份、病毒防范和工作。
答案：安全防护
12．信息应用系统设计开发前，相关业务部门要依据国家信息安全等级保护有关要求，组织对业务系统的情况进行评审。
答案：信息安全等级保护定级
13．系统运维部门（单位）要在建设阶段提前介入，就信息安全以及运行维护中的信息安全提出意见建议。
答案：防护措施、风险
14．业务信息系统上线前应组织对统一开发的业务信息系统进行测评，测评合格后方可上线。
答案：安全
15．严禁将承担的对外网站托管于公司外部单位。
答案：安全责任
16．应确保一体化信息系统级联贯通和持续稳定运行，将级联贯通情况纳入。
答案：日常巡检
二、单项选择题
1．调度自动化系统的主要设备应采用（）配置，服务器的存储容量和CPU负载应满足相关规定要求。
（A）单套；（B）双套；（C）三套；（D）冗余。
答案：D
2．支持调控一体化的厂站间隔层应具备双通道组成的双网，至调度主站(含主调和备调)应具有（）路不同路由的通信通道。
（A）2；（B）3；（C）4；（D）5。
答案：A
3．发电厂、变电站基（改、扩）建工程中调度自动化设备的设计、选型应符合调度自动化专业有关规程规定，并须经相关（）部门同意。
（A）生产运检管理；（B）调度自动化管理；（C）项目管理；（D）设计。
答案：B
4．电网调度机构与直调发电厂及重要变电站调度自动化实时业务信息的传输应具有（）路不同路由的通信通道。
（A）2；（B）3；（C）4；（D）5。
答案：A
5．在基建或技改工程中，若电网建设改造工作改变原有通信系统的网络结构、设备配置、技术参数时，工程建设单位应委托（）对通信系统进行设计。
（A）信通公司；（B）生产运检部门；（C）设计单位；（D）调度部门。
答案：C
6．架空地线复合光缆（OPGW）在进站门型架处应（），防止一次线路发生短路时，光缆被感应电压击穿而中断。
（A）安装牢固；（B）标示清楚；（C）可靠接地；（D）封堵严密。
答案：C
7．通信动力环境和无人值班机房内主要设备的告警信号应接到（）。
（A）有人值班的地方或通信综合监测系统；（B）调控中心或操作队；（C）操作队或通信综合监测系统；（D）有人值班的地方或调控中心。
答案：A
8．因一次线路施工或检修对通信光缆造成影响时，一次线路建设、运行维护部门应提前（）个工作日通知通信运行部门
（A）2；（B）3；（C）4；（D）5。
答案：D
9．因通信设备故障以及施工改造和电路优化工作等原因需要对原有通信业务运行方式进行调整时，应在（）小时之内恢复原运行方式。
（A）24；（B）36；（C）48；（D）72。
答案：C
10．信息系统设计阶段相关业务部门应会同信息化管理部门，对（）进行信息安全培训，确保其遵循公司信息安全管理和信息保密要求。
（A）系统用户；（B）项目开发人员；（C）系统管理员；（D）项目负责人。
答案：B
11．信息系统安全建设要落实国家要求，对涉及的信息安全软硬件产品和密码产品要坚持（）原则。
（A）国产化；（B）技术领先；（C）质量优先；（D）自主研发。
答案：A
12．以（）为主体对下属单位互联网出口进行严格管控、合并、统一设置和集中监控，有条件的单位可统一至唯一互联网出口，以减少由于互联网出口众多所带来的信息安全风险。
（A）国网公司；（B）省级单位；（C）市级单位；（D）县级单位。
答案：B
13．在运信息系统应向（）备案，未报公司备案的信息系统严禁接入公司信息内外网运行。
（A）总部；（B）网省公司；（C）市公司；（D）县公司。
答案：A
14.电力通信网的网络规划、（）和改造计划应与电网发展相适应，充分满足各类业务应用需求，强化通信网薄弱环节的改造力度，力求网络结构合理、运行灵活、坚强可靠和协调发展。
（A）设计；（B）施工；（C）制造；（D）建设。
答案：A
15.通信设备应在选型、( )、调试、入网试验等各个时期严格执行电力系统通信运行管理和工程验收等方面的标准、规定。
（A）设计；（B）安装；（C）运行；（D）维护。
答案：B
16.架空地线复合光缆（OPGW）在( )处应可靠接地，防止一次线路发生短路时，光缆被感应电压击穿而中断。
（A）杆塔；（B）接续盒；（C）进站门型架；（D）导引光缆。
答案：C
17.通信站内主要设备的告警信号（声、光）及装置应真实可靠。通信动力环境和无人值班机房内主要设备的告警信号应（）。
（A）接到有人值班的地方；（B）接入通信综合监测系统；
（C）A和B；（D）A或B。
答案：D
18.通信运行部门应与一次线路建设、运行维护部门建立工作联系制度。因一次线路施工或检修对通信光缆造成影响时，一次线路建设、运行维护部门应提前（）个工作日通知通信运行部门，并按照电力通信检修管理规定办理相关手续，如影响上级通信电路，必须报上级通信调度审批后，方可批准办理开工手续。防止人为原因造成通信光缆非计划中断。
（A）3；（B）4；（C）5；（D）6。
答案：C
19.线路运行维护部门应结合线路巡检每( )对 OPGW 光缆进行专项检查，并将检查结果报通信运行部门。
（A）二个月；（B）三个月；（C）半年；（D）一年。
答案：C
20.通信运行部门应每半年对 ADSS 和普通光缆进行专项检查，重点检查站内及线路光缆的（）等，并对光缆备用纤芯的衰耗进行测试对比。
（A）外观；（B）接续盒固定线夹；
（C）接续盒密封垫；（D）A和B和C。
答案：D
21.独立通信站、综合大楼接地网的接地电阻应每( )进行一次测量，变电站通信接地网应列入变电站接地网测量内容和周期。
（A）二个月；（B）三个月；（C）半年；（D）一年。
答案：D
22.严格落实电视电话会议系统（）的技术措施，制定切实可行的应急预案，并进行突发情况下的应急操作演练，提高值机人员应对突发事件的保障能力，确保会议质量。
（A）“一主一备”；（B）“一主两备”；
（C）“两主一备”；（D）“两主两备”。
答案：B
23.通信设备运行维护部门应每 B 对通信设备的滤网、防尘罩进行清洗，做好设备防尘、防虫工作。
（A）二个月；（B）季度；（C）半年；（D）一年。
答案：B
24.调度交换机运行数据应每（）进行备份，调度交换机数据发生改动前后，应及时做好数据备份工作。
（A）月；（B）季度；（C）半年；（D）一年。
答案：A
25.调度录音系统应每（）进行检查，确保运行可靠、录音效果良好、录音数据准确无误，存储容量充足。
（A）月；（B）季度；（C）半年；（D）一年。
答案：A
26.各（）负责监视及控制所辖范围内的通信网的运行情况，及时发现通信网故障信息，指挥、协调通信网故障处理。
（A）通信调度；（B）通信运行；（C）通信监控；（D）通信机构。
答案：D
27.为防止电网信息系统事故，应全面落实信息系统与信息安全“同步规划、同步建设、（）”的“三同步”原则。
（A）同步设计；（B）同步实施；（C）同步投入运行；（D）同步验收。
答案：C
28.管理信息系统遵循“双网双机、分区分域、（）、动态感知、精益管理、全面防护”的安全防护策略，切实做好边界、网络、主机、应用、数据的安全防护。
（A）安全隔离；（B）安全接入；（C）等级保护；（D）安全认证。
答案：B
29.设计开发前，相关业务部门要依据国家信息安全等级保护有关要求，组织对业务系统的（）情况进行评审，并由公司信息安全归口管理部门统一向行业监管部门和公安部门申请进行信息系统等级定级审批。
（A）信息安全等级保护定级；（B）信息安全平台设计；（C）信息安全风险分析；（D）信息安全措施落实。
答案：A
30.信息系统开发要遵循国家信息安全等级保护要求和（）要求、公司信息系统安全通用设计要求以及本系统信息安全防护要求，明确信息安全控制点，严格落实信息安全防护设计方案。
（A）软件开发与测试验收管理规范；（B）信息系统上下线管理实施细则；（C）电力二次系统安全防护；（D）信息系统调度运行管理实施细则。
答案：C
31.信息内网禁止使用无线网络组网。要强化无线网络安全防护措施。无线网络应启用（）和身份认证，应用高强度加密算法、禁止无线网络名广播和隐藏无线网络名标识等有效措施，防止无线网络被外部攻击者非法进入，确保无线网络安全。
（A）安全访问协议；（B）上网行为审计；（C）流量控制；（D）网络接入控制。
答案：D
32.加强对信息系统内外部合作单位和设备供应商的信息安全管理，通过合同、（）、保密承诺书等多种方式，严禁外部合作单位和供应商在对互联网提供服务的网络和信息系统中存储运行相关业务系统数据和公司敏感信息。
（A）保密协议（B）技术协议（C）安全责任书（D）安全承诺书
答案：A
33.以（）为主体对下属单位互联网出口进行严格管控、合并、统一设置和集中监控，有条件的单位可统一至唯一互联网出口，以减少由于互联网出口众多所带来的信息安全风险。
A.国网公司
B.省级单位
C.市级单位
D.县级单位
答案：B
34.系统上线运行（）内，由信息化管理部门和相关业务部门根据国家信息安全等级保护有关要求，组织进行国家信息安全等级保护备案，结合智能电网项目评估工作，组织国家或电力行业认可的队伍开展等级保护符合性测评。
A.10天
B.一个月
C.两个月
D.三个月
答案：B
35.信息系统投入运行后，应对访问策略和（）进行全面清理，复查账号权限，核实安全设备开放的端口和策略。
A.临时账户
B.测试数据
C.操作权限
D.审计功能
答案：C
36.除（）的运行维护应通过国家认证的安全拨号网关或类似设备进行外，不得通过互联网或信息外网远程运维方式进行设备和系统的维护及技术支持工作。
A. 生产控制大区
B.非控制生产区
C.生产管理区
D.管理信息区
答案：A
三、多项选择题
1．调度端及厂站端电力二次系统安全防护应满足（）基本原则要求。
（A）安全分区；（B）网络专用；（C）横向隔离；（D）纵向认证。
答案：A B C D
2．以下哪些情况下应部署相量测量装置（PMU）（）。
（A）主网500kV及以上厂站；（B）220kV枢纽变电站；（C）大电源、电网薄弱点、风电等新能源接入站（风电接入汇集点）；（D）通过35kV及以上电压等级线路并网的风电场。
答案：A B C
3．电力通信网的网络规划、设计和改造计划应与电网发展相适应，充分满足各类业务应用需求，强化通信网薄弱环节的改造力度，力求（）。
（A）网络结构合理；（B）运行灵活；（C）坚强可靠；（D）协调发展。
答案：A B C D
4．电网一次系统配套通信项目，应随电网一次系统建设同步（），以满足电网发展需要。
（A）设计；（B）招标；（C）实施；（D）投运。
答案：A C D
5．以下属各通信机构的职责的是（）。
（A）负责监视及控制所辖范围内的通信网的运行情况；（B）负责监视继电保护光纤通道的运行情况；（C）及时发现通信网故障信息；（D）指挥、协调通信网故障处理。
答案：A C D
6．通信调度员必须具有较强的（）和管理能力，熟悉所辖通信网络状况和业务运行方式，上岗前应进行培训和考核。
（A）判断；（B）分析；（C）沟通；（D）协调。
答案：A B C D
7．通信运行部门应每半年对 ADSS 和普通光缆进行专项检查，重点检查（）。
（A）站内及线路光缆的外观；（B）站内及线路光缆的路径；（C）接续盒固定线夹；（D）接续盒密封垫。
答案：A C D
8．信息系统开发要遵循哪些要求（）。
（A）国家信息安全等级保护要求；（B）电力二次系统安全防护要求；（C）公司信息系统安全通用设计要求；（D）本系统信息安全防护要求。
答案：A B C D
9．信息化管理部门和相关业务部门要组织信息安全专项验收评审，重点针对（）进行评审。
（A）安全防护方案设计；（B）业务系统开发安全控制点；（C）安全培训；（D）安全防护措施落实情况。
答案：A B C D
10．以下属于内外网计算机合规操作措施的是（）。
（A）严禁在信息内网计算机存储、处理国家秘密信息；（B）严禁信息内网办公计算机配置使用无线上网卡等无线设备；（C）严禁信息内网和信息外网计算机交叉使用；（D）严禁使用移动存储介质。
答案：A B C
11．信息系统投入运行后，应采取以下安全措施（）。
（A）对访问策略和操作权限进行全面清理，复查账号权限；（B）核实安全设备开放的端口和策略；（C）注销临时账户；（D）注销临时开通的防火墙访问控制策略与端口。
答案：A B C D
12．在信息系统运行维护、数据交互和调试期间，必须严格遵守以下规定（）。
（A）任何情况下不得通过互联网或信息外网远程运维方式进行设备和系统的维护及技术支持工作；（B）严禁通过互联网接入信息内网进行远程维护；（C）内网远程运维要履行审批程序，并对各项操作进行监控、记录和审计；（D）对合作单位有关人员的操作，各单位要指定专人监控。
答案：B C D
四、判断题
1．电网内的自动化设备（子站）必须是通过具有省级及以上检测资质的质检机构检验合格的产品。
答案：错误。正确答案是：必须是通过具有国家级检测资质的质检机构检验合格的产品。
2．备调技术支持系统建设应充分考虑“运维一体化”的要求。
答案：错误。正确答案是：应充分考虑“调控一体化”的要求。
3．在基建调试和启动阶段，调度自动化系统主站、子站、调度数据网等二次系统（设备）必须同步进行调试，确保与一次设备同步投入运行。
答案：错误。正确答案是：必须提前进行调试。
4．应制定和落实调度自动化系统应急预案和故障恢复措施，系统和运行数据应定期备份。
答案：正确。
5．同一条 220kV 及以上线路的两套继电保护和同一系统的有主/备关系的两套安全自动装置通道应由两套独立的通信传输设备分别提供，并分别由两套独立的通信电源供电。
答案：正确。
6．线路纵联保护使用复用接口设备传输允许命令信号时，应带有附加延时展宽。
答案：错误。正确答案是：不应带有附加延时展宽。
7．应从保证工程质量和通信设备安全稳定运行的要求出发，合理安排新建、改建和技改工程的工期，在确保调试质量的前提下，可以适当减少调试项目。
答案：错误。正确答案是：不得为赶工期减少调试项目，降低调试质量。
8．通信调度应在业务开通后与现场工作人员核对通信业务运行方式单的相关内容，确保业务图实相符。
答案：错误。正确答案是：业务开通前。
9．通信设备应采用独立的空气开关或直流熔断器供电，禁止多台设备共用一只分路开关或熔断器。
答案：正确。
10．通信设备运行维护部门应每年对通信设备的滤网、防尘罩进行清洗，做好设备防尘、防虫工作。
答案：错误。正确答案是：每季度。
11．调度交换机运行数据应每季度进行备份，调度交换机数据发生改动前后，应及时做好数据备份工作。
答案：错误。正确答案是：每月。
12．相关业务部门要组织信息安全防护专项设计，形成包含有风险分析、防护目标、边界、网络、主机、应用、数据等防护措施的专项信息安全防护方案。
答案：正确。
13．要确保信息系统合作单位开发测试环境与互联网物理隔离，严禁信息系统合作单位在对互联网提供服务的网络和信息系统中存储和运行公司相关业务系统数据。
答案：正确。
14．应将信息化建设和推广项目开发与工作环境纳入信息内网统一管理，在信息内网划分独立的安全域。项目开发、调试、实施和信息传递可以在信息外网进行。
答案：错误。正确答案是：项目开发、调试、实施和信息传递必须在信息内网进行。
15．系统上线运行一个月内，由信息化管理部门和相关业务部门组织有资质的队伍开展等级保护符合性测评。
答案：错误。正确答案是：组织国家或电力行业认可的队伍开展等级保护符合性测评。
16．发生信息安全突发事件要严格遵照公司要求及时进行应急处置，控制影响范围，并上报公司相关职能管理部门和安全监察部门。
答案：正确。
17．电网调度机构与其调度范围内的下级调度机构、集控中心（站）、重要变电站、直调发电厂和重要风电场之间应具有两个及以上独立通信路由。
答案：正确。
18．网、省调度大楼应具备两条及以上完全独立的光缆通道。
答案：正确。
19.电网调度机构与直调发电厂及重要变电站调度自动化实时业务信息的传输应具有两路不同路由的通信通道（主/备双通道）。
答案：正确。
20.电网一次系统配套通信项目，应随电网一次系统建设同步设计、同步实施、同步投运，以满足电网发展需要。
答案：正确。
21.OPGW、全介质自承式光缆（ADSS）等光缆在进站门型架处的引入光缆必须悬挂醒目光缆标示牌，防止一次线路人员工作时踩踏接续盒，造成光缆损伤。
答案：正确。
22.通信设备应采用独立的空气开关或直流熔断器供电，禁止多台设备共用一只分路开关或熔断器。各级开关或熔断器保护范围不必逐级配合。
答案：错误。正确答案是：各级开关或熔断器保护范围应逐级配合。
23.每年雷雨季节前应对接地系统进行检查和维护。检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，不必要挖地面抽查地下隐蔽部分锈蚀情况。
答案：错误。正确答案是：必要时挖地面抽查地下隐蔽部分锈蚀情况。
24.制定通信网管系统运行管理规定，落实数据备份、病毒防范和安全防护工作。
答案：正确。
25.因通信设备故障以及施工改造和电路优化工作等原因需要对原有通信业务运行方式进行调整时，应在48小时之内恢复原运行方式。超过 48 小时，必须编制和下达新的通信业务运行方式单，通信调度必须与现场人员对通信业务运行方式单进行核实。
答案：正确。
26.通信机房、通信设备（含电源设备）的防雷和过电压防护能力应满足电力系统通信站防雷和过电压防护相关标准、规定的要求。
答案：正确。
27.应加强通信调度管理，发挥通信调度在电力通信网运行指挥方面的作用。通信调度员必须具有较强的判断、分析、沟通、协调和管理能力，熟悉所辖通信网络状况和业务运行方式，上岗前应进行培训和考核。
答案：正确。
27.相关业务部门要组织信息安全防护专项设计，形成包含有风险分析、防护原则、边界、网络、主机、应用、数据等防护措施的专项信息安全防护方案。（×）
答案：错误。正确答案是：形成包含有风险分析、防护目标、边界、网络、主机、应用、数据等防护措施的专项信息安全防护方案。
28.信息化管理部门和相关业务部门要组织信息安全专项验收评审，重点针对安全防护方案设计、业务系统开发安全控制点、安全培训和安全防护措施落实情况进行评审。
答案：正确。
29.系统运维部门要在建设阶段提前介入，就信息安全防护措施以及运行维护中的信息安全风险提出意见建议。
答案：正确。
30.信息系统安全建设要落实国家要求，对涉及的信息安全软硬件产品和密码产品要坚持正版化原则，必要时开展产品预先选型和安全测试。信息安全核心防护产品应以国产为主。
答案：错误。正确答案是：信息系统安全建设要落实国家要求，对涉及的信息安全软硬件产品和密码产品要坚持国产化原则，必要时开展产品预先选型和安全测试。信息安全核心防护产品应以自主研发为主。
31.严禁任何单位、个人在信息内网设立与工作无关的娱乐、论坛、视频等网站。对于非本企业网站或与公司业务无关的经营性网站，原则上要予以关闭，确因工作需要必须开放的，从信息外网中彻底剥离。严禁将承担安全责任的对外网站托管于公司外部单位。
答案：正确。
32．严禁信息内网办公计算机配置使用无线上网卡等无线设备；严禁信息内网和信息外网计算机交叉使用；严禁普通移动存储介质和扫描仪、打印机等计算机外设在信息内网和信息外网上交叉使用。
答案：正确。
32.对因信息系统开发、升级、维护、联调等原因而授权开放的临时账户、临时开通的防火墙访问控制策略与端口，在操作结束后应在三天内履行注销手续，消除账户权限管理隐患。
答案：错误。正确答案是：在操作结束后必须立即履行注销手续，消除账户权限管理隐患。
33．应加强信息系统域名统一管理，完成原有域名系统与公司统一域名系统的切换，使用公司统一域名（https://www.doczj.com/doc/9816058426.html,），关闭各单位原有域名解析。
答案：正确。
34．在信息系统运行维护、数据交互和调试期间，认真履行相关流程和审批制度，执行工作票和操作票制度。
答案：正确。
35．严禁通过互联网接入信息内网进行远程维护。内网远程运维要履行报备程序，并对各项操作进行监控、记录和审计。
答案：错误。正确答案是：内网远程运维要履行审批程序，并对各项操作进行监控、记录和审计。
36.信息系统和数据备份要纳入公司统一的灾备体系。发生信息安全突发事件要严格遵照公司要求及时进行应急处置，控制影响范围，并上报公司相关职能管理部门和安全监察部门。
答案：正确。
37.应确保一体化信息系统级联贯通和持续稳定运行，将级联贯通情况纳入日常巡检，加强变更管理，对权限调整、链接变更、DNS调整、策略调整、系统升级等影响级联贯通访问的变更操作，报公司审批，确保变更后能及时恢复级联贯通。
答案：正确。
38.应用软件的开发应在专用的开发环境中进行，开发人员严禁对外泄漏开发内容、程序及数据结构等内容。
答案：正确。
39.严禁信息系统合作单位在对互联网提供服务的网络和信息系统中存储和运行公司相关业务系统数据。
答案：正确。
40.加强对信息系统建设合作单位使用“国家电网”标识的管理，对信息系统的外部合作单位要冠以“国家电网”标识的成果必须要履行相应手续，对非公司认可的信息化成果不得标注公司标识。
答案：正确。
41.信息化管理部门和相关业务部门要组织信息安全专项验收评审，重点针对安全防护方案设计、业务系统开发安全控制点、安全培训和安全防护措施落实情况进行评审。
答案：正确。
42.设计开发前，相关业务部门要依据国家信息安全等级保护有关要求，组织对业务系统的信息安全等级保护定级情况进行评审，并由公司信息安全归口管理部门统一向行业监管部门和上级主管部门申请进行信息系统等级定级审批。
答案：错误。正确答案是：由公司信息安全归口管理部门统一向行业监管部门和公安部门申请进行信息系统等级定级审批。
五、简答题
1．对调度自动化系统的供电电源有哪些要求。
答案：调度自动化主站系统应采用专用的、冗余配置的不间断电源装置(UPS) 供电，不应与信息系统、通信系统合用电源。交流供电电源应采用两路来自不同电源点供电。发电厂、变电站远动装置、计算机监控系统及其测控单元、变送器等自动化设备应采用冗余配置的不间断电源(UPS)或站内直流电源供电。具备双电源模块的装置或计算机，两个电源模块应由不同电源供电。相关设备应加装防雷（强）电击装置，相关机柜及柜间电缆屏蔽层应可靠接地。
2．调度自动化系统运行维护管理部门应建立健全哪些管理办法和规章制度。
答案：调度自动化系统运行维护管理部门应结合本网实际，建立健全各项管理办法和规章制度，必须制订和完善调度自动化系统运行管理规程、调度自动化系统运行管理考核办法、机房安全管理制度、系统运行值班与交接班制度、系统运行维护制度、运行与维护岗位职责和工作标准等。
3．通信枢纽站的通信光缆或电缆的敷设工艺有哪些要求。
答案：通信枢纽站的通信光缆或电缆应采用不同路由的电缆沟（竖井）进入通信机房和主控室；避免与一次动力电缆同沟（架）布放，并完善防火阻燃和阻火分隔等各项安全措施，绑扎醒目的识别标志；如不具备条件，应采取电缆沟（竖井）内部分隔离等措施进行有效隔离。新建通信站应在设计时与全站电缆沟、架统一规划，满足以上要求。
4．每年雷雨季节前应对通信接地系统进行哪些检查和维护。
答案：检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，必要时应开挖地面抽查地下隐蔽部分锈蚀情况。
5．如何提高通信网预防、控制和处理突发事件的能力。
答案：应落实通信专业在电网大面积停电及突发事件时的组织机构和技术保障措施。应制定和完善通信系统主干电路、电视电话会议系统、同步时钟系统和复用保护通道等应急预案。应制定和完善光缆线路、光传输设备、PCM设备、微波设备、载波设备、调度及行政交换机设备、网管设备以及通信专业管辖的通信专用电源系统的突发事件现场处置方案。应通过定期开展反事故演习来检验应急预案的实际效果，并根据通信网发展和业务变化情况对应急预案及时进行补充和修改，保证通信应急预案的常态化，提高通信网预防、控制和处理突发事件的能力。
6. 信息内、外网应采取哪些安全防护措施。
答案：信息内、外网通过部署隔离设备进行内外网逻辑强隔离，未部署的要保证物理断开。信息内网禁止使用无线网络组网。要强化无线网络安全防护措施。无线网络应启用网络接入控制和身份认证，应用高强度加密算法、禁止无线网络名广播和隐藏无线网络名标识等有效措施，防止无线网络被外部攻击者非法进入，确保无线网络安全。
7. 如何加强对邮件系统的统一管理和审计。
答案：严禁使用未进行内容审计的信息内外网邮件系统，严禁用户使用弱口令，默认口令要强制清除，严禁开启自动转发功能，提高邮件系统的安全性。严禁使用社会电子邮箱处理公司办公业务的行为，及时清理注销废旧邮件帐号。
8.同一条 220kV 及以上线路的两套继电保护和同一系统的有主/备关系的两套安全自动装置通道对通信有什么要求？
答案：同一条 220kV 及以上线路的两套继电保护和同一系统的有主/备关系的两套安全自动装置通道应由两套独立的通信传输设备分别提供，并分别由两套独立的通信电源供电，重要线路保护及安全自动装置通道应具备两条独立的路由，满足“双设备、双路由、双电源”的要求。
9.通信检修工作应遵守什么要求？
答案：通信检修工作应严格遵守电力通信检修管理规定相关要求，对通信检修票的业务影响范围、采取的措施等内容应严格进行审查核对，对影响一次电网生产业务的检修工作应按一次电网检修管理办法办理相关手续。严格按通信检修票工作内容开展工作，严禁超范围、超时间检修。
10.管理信息系统应遵循什么防护策略？
答案：应遵循“双网双机、分区分域、安全接入、动态感知、精益管理、全面防护”的安全防护策略，切实做好边界、网络、主机、应用、数据的安全防护。
11.信息安全专项验收评审的重点内容有那些？
答案：重点针对安全防护方案设计、业务系统开发安全控制点、安全培训和安全防护措施落实情况进行评审。
12.怎样加强对邮件系统的统一管理和审计？
答案：严禁使用未进行内容审计的信息内外网邮件系统，严禁用户使用弱口令，默认口令要强制清除，严禁开启自动转发功能，提高邮件系统的安全性。严禁使用社会电子邮箱处理公司办公业务的行为，及时清理注销废旧邮件帐号。
电力通信网中通信电源故障的分析与维护金祥忠 发表时间：2019-09-21T00:11:19.547Z 来源：《基层建设》2019年第19期作者：金祥忠 [导读] 摘要：通信电源在整个电力通信网中起着至关重要的作用，通信电源的故障与否决定着电力通信网能否正常的进行工作。 国网吐鲁番供电公司新疆维吾尔自治区吐鲁番市 838000 摘要：通信电源在整个电力通信网中起着至关重要的作用，通信电源的故障与否决定着电力通信网能否正常的进行工作。对于电力通信网的正常运行，我们有着非常严格的要求，如果在运行的过程中出现了中断的情况，那么很有可能就是设备本身、光缆线路或者通讯电源这三个方面出现了故障。而位居故障首位的就是通信电源出现的故障，因此，本文就其原因以及具体的解决办法进行了讨论，希望可以对通信电源故障进行有效的控制。 关键词：电力通信；电源；故障分析；设备维护 在电力通信网稳定性的影响因素中，最重要的就是通信电源出现的故障，我们只有对其进行深入的分析和研究，找出形成故障的原因并及时进行排除，才能保障通信系统处于安全有效的运行状态。想要确保通信电源不发生故障或减少故障出现的频率，就需要强化通信电源日常的维护与管理，加强对其的监控力度，及时排除安全隐患，减少故障出现的次数，保证电力通信的正常运行。 1通信电源系统的组成 通信电源系统的构成包括四个部分：基础电源、引入电源、不间断电源以及变换器电源。（1）基础电源。所谓基础电源，就是自身能够产生出电能量的相关设备以及可以将电能量进行输出的端子，例如各种电池和油机，还有市电等。（2）引入电源。就是可以分配和引导以及计量，另外可以关断电能量的设备。例如电缆和刀闸以及交直流配电盘，还有计量器和熔断器等。（3）不间断电源。是将整流器与蓄电池进行并联而形成的，能够在一定的时间里提供不间断电能的装置，这是电源设备中比较特殊的一个种类，也叫作浮充电源。（4）变换器电源。可以让电能量进行相互变换的设备，例如变压器和变频器以及整流器，还有直流变换器和逆变器等。 2通信网中常见通信电源故障分析 2.1蓄电池短路故障 电力通信网通信电源经常容易发生蓄电池短路故障，经过多年来的电池故障事故原因的积累分析，蓄电池如果发生短路，会使电源电流出现异常或电池爆裂。电池组中的负极绝缘层损坏，一旦与与蓄电池架接触后便会间接与地面相连，对地面会产生放电，出现的异常电流会导致电源线过热，极易引发火灾事故。由此可见，蓄电池作为电力通信网的主要源动力，是电力通信网正常运行的重要保障，一旦出现短路故障，不仅会引发危险，还会导致设备运行的中断，致使整个通信网络瘫痪。预防措施是要定期检查和及时更换蓄电池，同时要将粗电池架进行重新布置，确保不与地面直接接触。 2.2高频开关电源失压故障 当电力系统中的通信线路的主干网电压失效时，首先要做的就是检查高频开关电源，开关电源检测时如果有预警信号出现，就要对电源开关进行更加仔细的检查，如果检查整流模块的电压约为零电压状态，基本上就可以确定是因为高频开关出现电源电压失效故障。出现这种状况的原因一般是因为通信电源电路板上的控制插件出现松动现象，致使高频开关电源交流接触器无法完成闭合操作，从而致使整流模块电压失效，造成整个电力通信网服务中断。预防处理措施是可以将交流切换模块取消，将市级电连接通信网中，或者使用高频开关时，尽量减少大功率设备满载运转的运行时间。 2.3电源模块出现故障 通信电源运行时，因为单个整流模块在运行时通常会出现整流模块发生故障的现象，从而不能正常运行。故障发生主要有元件质量不高、产品年限过长、高压雷击、通信网运行环境恶劣等几个方面的原因。当前通信电源在实际运行时，一般会准备一块电源模块作为备用，一旦发生故障时立即用备用电源模块进行更换，避免母线电压出现失压崩溃现象。 2.4熔丝熔断、输出过压、交流电压的非正常告警 出现熔丝熔断不正常告警状况时，首先要检查蓄电池熔断器断开情况，直流配电单元也要进行详细认真的检查；出现过压告警时，要检查输出电压是否过高，如果输出电压正常，就要检查监控单元的输出电压告警上限的设置，看其设置的过压报警值是否合理，设置不合理要予以纠正。电压如果确实过高，需要立刻关闭电源，及时检查浮充电压与均充电压，并进行相应的设置调整和科学处置；出现交流电压告警时，需要详细的检查并核实监控单元监测的交流电压情况，情况正常的话，要对告警的上下限设置的合理性进行检查确认。如果电压和设置数值不相符，就要对交流电源进行关闭，等电网运行正常之后再进行检查确认。 2.5温度异常和输出欠压预警 当电源运行的环境温度与蓄电池环境温度相差幅度较大的情况下，温度监控则就会自然地发出警告，温度恢复正常后预警自然消失；电网系统运行时输出欠电压故障自然会发出预警，这种预警有时并不完全是设备故障的原因，要对电压进行检查，如果电压正常，就要对监控电压值的设置范围是否科学进行检查。 3导致电源故障出现的原因 3.1不规范使用 在对电力通信网中的通信电源进行设计时，首先需要对电源可靠性进行相应的考察。若没有合理设计停电应急系统的话，也没有在其中建立一些备用电源，就会导致长时间内的电源供应不能恢复。若不规范操作通信电源时，也会导致这样的问题出现，如不合理进行电缆接头、位置摆放不恰当、使用的材料质量不过关等等。在对通信电源进行正式使用之后，还极容易出现火灾或电源故障，因此，需要对其进行有效防备。 3.2机房设备缺乏 通信电源要想维持长期运行的稳定性，就需要具备良好的机房条件。在电力通信站中一般会对机房设备进行严格规范，但经常会出现对电源室的外部环境进行忽略，导致电源室中的使用寿命以及运行的可靠性都大大降低。一般来说，需要在电源室中安装空调对室温进行降低，且室内需要保持整洁安静，防止灰尘对电源室产生干扰。 3.3管理上存在问题 现今，国内缺乏对电源系统进行操作的基本规范，导致相关指导性技术措施很是缺乏。另外，在电源系统中还缺乏具备高素质以及高
电力通信传输网络常见故障分析与处理刘文建 发表时间：2017-12-15T09:25:54.543Z 来源：《电力设备》2017年第24期作者：刘文建 [导读] 摘要：电力通信传输网络为电力系统的继电保护、安全稳定控制、调度自动化等电网业务提供通信通道，是确保电网安全、稳定、经济运行的重要手段。 （国网江苏省电力公司徐州供电公司江苏徐州 221005） 摘要：电力通信传输网络为电力系统的继电保护、安全稳定控制、调度自动化等电网业务提供通信通道，是确保电网安全、稳定、经济运行的重要手段。随着网络传输技术的发展，信号传输速率提高，一旦出现网络故障，对电力通信系统带来的影响非常大。因此，电力通信传输网络的可靠性、安全性直接影响电力系统生产的可靠与安全。本文主要针对当前电力通信传输网络运行中，出现故障问题的原因进行分析，并提出解决的对策。 关键词：电力系统；通信传输网络；故障；对策 随着电网智能化、信息化水平的不断提高，电力系统对通信网络的依赖程度也越来越高，电力通信系统已经成为电力系统不可或缺的重要组成部分，但同时也对电力通信网络的安全性、稳定性提出了更高的要求。电力通信传输网络作为电力通信系统的基础，直接承载了继电保护、安稳控制及调度自动化等生产实时控制业务，是保证电力系统安全稳定运行的基础。 1电力通信网络现状分析 当前，电力系统在开展诸多业务中，都依靠电力通信网络进行业务传输，所以电力通信网络在电力系统工作中占据着重要的地位，电力通信网络在电力系统中的应用如图1所示。也因此，电力通信网络一旦发生故障问题，对电力系统的正常运行会带来直接的影响。所以，要求电力通信网络的稳定性与安全性必须得到加强，才能保证电力系统业务的正常开展。现阶段，为了提高电力通信网络的通信能力，各地区电力通信业务部门也在升级网络、扩展网络方面加大了研究力度。因为设计水平不高等因素的影响，造成电力通信网络质量水平提升缓慢。在电力通信网络管理体系、系统检测方法及手段、系统评估检测等方面还存在不足。诸如以上因素的影响，导致电力通信网络经常出现一些故障问题。 2故障定位 电力通信传输网络出现故障，要求维护人员迅速判断故障的性质、位置，以便及时处理故障，恢复通信。由于电力通信传输网络的应用特点，通常各站点之间的距离较远，因此将故障准确定位是极其重要和关键的。而故障处理前最关键的一步就是将故障点准确定位，准确判断出故障站点，甚至要求具体判断出故障机架、单盘或是某一个连接点或连线，到然后才是采取的故障处理措施。 3电力通信传输网络常见故障分析 3.1传输质量差 当前，电力通信网络系统中，485电力通信线路中，以5类及超5类网线的应用为主，此类网线在实际应用中抗干扰能力及屏蔽效果都不强，造成电力通信网络运行中，出现防共模干扰能力低、屏蔽效果差等现象的发生。同时，由于此类网线在线径方面也较细，导致在传输距离及线路挂接设备数量方面都受到限制。与多芯线相比，此类网线在实际应用中出现断裂的概率较高，最终对正常通信会带来影响。 3.2可靠性低 当前，在可靠性与安全性方面，我国电力通信传输网络结构普遍存在较低的情况，同时也无法有效的进行资源共享。对于网络线路而言，一旦接通基本都处于长期运行的状态，因此我国电力通信设备有一部分已经进入老化期，并且多数都急需要进行维护，此类设备在通信网络系统中的存在，使整个网络传输的可靠性与稳定性都受到直接的影响。并给随着通信技术的发展，要求传输设备的集成程度越来越高，因此在容量及功能方面也提出了更高的要求。如果系统某一环节出现问题，则整个电力通信网络就有可能出现大的故障，甚至导致系统瘫痪。 3.3SDH环网结构复杂，扩建不平衡 由于我国国土面积广阔，在用电量需求方面，各地区也不同，发电量的增长程度也存在大的差异，因此在变电站建设数量方面，地区之间存在较大的差别。这就造成了新增的SDH节点数量方面，各地区之间存在不平衡的情况，导致原来的SDH环网由于节点数量不平衡，在面对诸多失效事件时，应对能力也大幅降低，最终严重的影响了电力通信网络信号的传输效果。同时，由于SDH设备新增的节点的串入，而对原SDH环网又没有进行有效的优化处理，导致现有的网络结构非常复杂，一环套一环的现象比较多见，在信号传输过程中，延时情况比较严重。 4解决电力通信网络故障问题的对策分析 4.1提升对电力通信传输网络管理体系的可靠性 在对电力通信传输网络系统进行管理时，必须确保管理体制有效性，这就需要对管理体系进行健全与优化。在具体健全与优化中，要结合各区域的电力通信网络规划实际情况，对适合当地需求的电力通信网络可靠性标准及要求进行制定与设计，使电力通信网络的稳定、安全措施能都落到实处，同时要采取必要的安全性与可靠性评估方法，对电力通信网络建设进行科学评估。结合当前电力通信管理部门的实际工作情况，对电力通信网络管理与维护体系标准有针对性的进行制定，使电力通信网络的管理与维护工作能够科学、合理的进行分配，确保通信设备的运行技术指标与安全与可靠标准相符，同时，对现有各项电力系统建设资源及通信网络进行应用，科学的规划与设计电力通信网络，促使我国电力通信网络更好的发展。 4.2对电力通信传输网络故障导航系统进行应用 在电力传输通信网络出现故障以后，为了能够及时解决故障，就需要对故障发生的位置、原因等及时进行识别，这就需要故障导航系统。该系统在电力通信网络系统中的应用，主要提供技术导航、咨询、故障分析、故障处理流程等功能。在实际应用中，由于电力通信网络中存在的通信设备数量巨大，且会涉及到各种类型的技术数据，所以对电力通信网络导航系统也提出了更高的要求，要求系统必须具备高度的智能化与标准化。在通信网络系统出现故障以后，通过故障导航系统的引导，维护人员能够对故障位置及其确定，并按照故障处理方法及时对故障进行处理。在具体工作程序及操作步骤方面，要将故障导航服务工作从技术角度落到实处，维护人员之间也要密切配合，
电网调度自动化系统 1.电网调度自动化系统的规划* 第一章引言* 第二章需求分析* .1 现状与需求* .2 设计原则* .3 规划目标及依据* .4 设计内容* 第三章主干网架构* .1 电力通信特点* .2 通道方案设计* 第四章主站系统* .1 调度自动化主站系统的规划* .2 变电所端的规划* .3 调度自动化系统计划费用* 附录1．选择县级调度自动化主站系统需要考虑的问题* 附录2．交流采样RTU与直流采样RTU性能的比较* 电网调度自动化系统的规划 引言 近几年，无人值班变电所在国内取得了成功的经验，对提高供电企 业的劳动生产率，按现代企业的要求实现科学管理；对提高电网和
变电所的安全运行水平；对降低变电所的建设成本，都有直接的经济效益和社会效益，是现代化电网建设的重要组成部分，也是调度管理的发展方向。根据省局和国调中心的有关文件精神，县级调度自动化工作应把变电所无人值班建设放在重要的位置。 电力部（原能源部）对县级调度自动化工作非常重视，曾先后几次发文对县调自动化的技术规范做了规定和要求（请参阅部颁有关文件）；在当时，这些技术规范是先进的、科学的，但是随着科学技术的迅猛发展，尤其是计算机及网络技术、软件技术和通讯技术近几年取得的突破性进展，供电企业计算机信息管理和生产自动化管理的观念已有革命性的变化，原有的技术规范已暴露出其明显的不合理性和局限性。 建立供电企业计算机管理网络已是大势所趋，硬件条件也已基本形成。用电管理系统、生产管理系统、人事管理系统、财务系统等已在许多县级供电局投入使用，MIS系统和EMS系统等也已提上议事日程，并已有成熟的产品出现。那么，如何看待和处理各计算机子系统尤其是调度自动化系统与企业管理网之间的关系，作出一个全面、完整、科学的规划和设计，是摆在我们面前的一个新课题。 从某种意义上说，调度自动化系统是企业管理网的基础，起着核心重要的作用。因为调度自动化系统所采集的数据是供电企业生产和用电管理的基础数据；建立一个通信网络，周期长、耗资巨大，不可能重复建设，所以为调度自动化系统所建立的通信网必将是企业计算机管理网的通信骨干网。我们必须全面、整体地考虑这些问题，利用最新科学技术，制定最佳方案，在不增加很大投资的前提下，充分发挥调度自动化系统的功能，并且为逐步实现一个性能完善、功能强大的企业管理网提供技术上的保证。 在调度自动化系统向实用化迈进的过程中，新生事物不断出现，MIS 系统和EMS系统又成了人们议论的话题，如何看待和处理SCADA 系统与MIS系统、EMS系统之间的关系，成为人们关注的焦点。这不仅对原已通过实用化验收的调度自动化系统提出了一个挑战，同时对那些正在考虑建设调度自动化系统的单位提供了一个机遇，也就是说，他们可以充分考虑MIS系统、EMS系统对调度自动化系统及通道的要求，在系统规划、通道规划、功能配置上可以更全面，起点更高，从而少走弯路，加速发展。 本规划设计方案全面分析了县级调度自动化系统在企业计算机管理网中的地位和作用，充分考虑了MIS系统、EMS系统等对调度自动化系统极其通道的要求和影响，系统规划设计在调度自动化系统功能一步到位的基础上，力求将整个电力企业的计算机都纳入整个企业网中，实现统一规划、分块工作、异地互联、整体管理，并为将来的应用扩展和系统的升级预留接口。
中国南方电网20k v 及以下配电网项目施工图设计内容深度规 定
中国南方电网 20kV及以下配电网施工图设计内容深度规定 中国南方电网有限责任公司广西绿能电力勘察设计有限公司 2015年6月
前言 为指导南方电网公司20kV及以下配网工程施工图设计工作的开展，规范施工图设计及预算内容，统一施工图设计及预算编制的深度要求，提高配网工程项目建设实施效果，切实有效控制工程造价，最大限度增强经济效益和社会效益，依据国家相关法规和公司相关制度，特制定本标准。 本标准由中国南方电网有限责任公司基建部提出、归口、组织编写并解释。 本标准起草单位：中国南方电网有限责任公司基建部 广西绿能电力勘察设计有限公司 本指导意见主要起草人：
目次 前言 (2) 一、总则 (5) 1.1适用范围 (5) 1.2规范性引用文件 (5) 1.3 应遵守的规定和程序 (6) 1.4使用说明 (6) 二、施工图设计内容深度一般规定 (6) 2.1施工图设计应包含的内容 (6) 2.2施工图设计内容深度基本要求 (6) 三、架空线路工程设计内容深度要求 (7) 3.1图纸目录 (7) 3.2设计说明书 (8) 3.3图纸 (10) 3.4设备材料清册 (12) 四、电缆线路工程设计内容深度要求 (12) 4.1图纸目录 (12) 4.2设计说明书 (13) 4.3图纸 (15) 4.4设备材料清册： (17) 五、室内配电站工程设计内容深度要求 (18) 5.1图纸目录 (18) 5.2设计说明书 (18) 5.3图纸 (18) 5.4设备材料清册 (20) 六、箱式变电站工程设计内容深度要求 (20) 6.1图纸目录 (20) 6.2设计说明书 (20) 6.3图纸 (21) 6.4设备材料清册 (22) 七、台架变工程设计内容深度要求 (22) 7.1图纸目录 (22) 7.2设计说明书 (22) 7.3图纸 (23) 7.4设备材料清册 (24) 八、低压线路工程设计内容深度要求 (24)
电力通信网建设 随着经济进展对电力的需求，电力行业迫切需要实现调度和治理的现代化，当前正在组建的电力通信网做到了集中资金、统一规划，建设一种高起点的、宽带的、综合的通信平台，能完成以下业务的综合接入、高速可靠传输和统一治理： *行政／调度话音业务 *实时数据(调度自动化数据、用户抄表数据等)业务 *计算机治理信息业务 *图像监控业务 *继电保护业务 (1)通信方式的选择。 在电力系统网络中常用的通信方式有光纤通信、电力线载波、音频电缆、扩频微波和无线电数传电台等多种传输方式。 “综合信息网”通信方式的选择必须具有高可靠性、经济性、寻址量大、双向通信、容易操作与维护等特点。 从国内外电网通信建设的趋势来看，基本都在向光纤通信进展，而且当前的光缆在技术和性能上已经非常稳定，采纳光纤传输在技术上已经成熟，是建立大容量、高质量、高速的电力信息网的最佳选择。结合本局实际情况，选择了光纤通信方式，并使光缆尽可能沿着10kV线路同杆架设，以减少工程投资。 (2)网络拓扑结构及系统配置。 根据临海市区在地理位置分布、远动厂所数量、城市配电网自动化进展的需要，以及主要信息流量呈星状的特点，结合杆路分布等具体情况。在市区范围内采纳以临海供电局为中心，简单的环状加射线拓扑
结构。该结构满足网络可靠性前提下，网络建设费用最低。网络拓扑 结构图见图1。 根据这个网络拓扑结构，当前能够把花街变、灵江山变、巾山变、祟 和门变与本局主站联成光纤主环。花园变作为此35kV终端变，且距离 较远，采纳在灵江山变通过光支路接人方式，因为本局与台州局通信 业务较多，且水洋变、红光变落在台州局光纤网上，以通过光支路方 式与台州局主站联接最为经济、简单。环上各接点采纳155MSDH分插 复用设备(ADM)与台州局连接。花园变通过155光分支路连接。 光传输设备配置为：临海局为STM—4(622M)光平台，巾山、祟和门、花街、灵江山、水洋、配置STM—1ADM设备，花园、红光配置STM— 1TM设备；能够选用与台州局所用的设备为同一厂家产品，彼此之间的通信联系采纳光支路对接即可完成。 网络保护：临海局、巾山、祟和门、花街，组成自愈环通道保护方式，最大传输容量业务合计63个2M。另外，临海局对水洋和花街对灵江山这几个地方均可采纳光支路完成。 (3)组网方案。网络应适合调度及行政电话、自动化信息、电力信息 传输的需求，业务包括语音、数据、图像等。其传输速率范围十分宽广，从几Kb／S到几百Mb／S。随着电力体制改革的深入，业务量呈指数增加，而数据业务量则以更高的速度增长，电力通信专网所传输的 IP协议会占越来越大的比例，IPoverATM、IPoverSDH、IPoverWDM等 技术的出现为当前和未来信息网奠定了坚实的基础。根据当前IP技术 进展及应用情况，结合本局在未来几年的实际应用，市区光纤通信网 采纳武汉邮电科学研究暨烽火通信科技股份有限公司研制生产的IBA5 综合宽带接入设备。这是一种具有IPoverSDH功能的SDH设备。是一 种在SDH传输制式下实现宽带接入和窄带接入真正综合的设备。它具 有极大的性能价格优势，完全能够满足县级电网各种业务增长的要求。新晨范文网 (4)各站点到临海局的各种业务接口与数量：
龙源期刊网 https://www.doczj.com/doc/9816058426.html, 电力通信网络故障问题分析及对策 作者：阴丽虹 来源：《中国科技纵横》2013年第19期 【摘要】在电力通信网络中，会出现由于人为原因、设备故障、自然危害以及安装缺陷等因素造成的故障问题，对通信通道的产生不利影响，导致中断电网通信业务。随着电力通信网上传输的信息越来越多，传输信号的速率越来越快，电力通信网络一旦发生故障，将会对整个电力通信系统造成非常大的损坏。电力通信网的安全性、可靠性直接关系到电力系统生产运行的安全可靠，故而保障电力通信网络的安全、可靠、畅通、稳定运行具有重大意义。 【关键词】电力通信网络故障对策 电力通信网络是电力系统正常、可靠、安全运行的基础条件，网络出现故障应及时查找原因，并迅速、妥善做出处理故障的措施。通信网络故障问题的原因复杂、多样，如早期建设光纤网架结构不合理，运行稳定性和安全性较差，SDH逻辑系统结构复杂、管理难度大等问 题，处理起来相对较难。电力通信网络的结构日益复杂，通信方式多样，随着得到不断的建设发展和优化，对电力通信网络业务质量的可靠性要求越来越高。简单的的故障监控预警或处理已经很难适应电力通信网络的大量日常运行和维护的要求。 1 电力通信网络的现状及问题 就现今而言，电力通信网络的发展进步，大量电力系统业务需要通过电力通信网络进行传输，电力系统对电力通信网络的依赖性做在很大程度上有所增强，所以电力通信网络的故障问题对电力系统的不利影响越来越严重。因此，电力系统业务部门对电力通信网络的质量要求也越来越高，不但要求电力通信网络能够提供足够的通信能力，还要求电力通信网络具有很高的安全性、可靠性及稳定性。到目前情况下，各个地区的电力通信业务部门已经通过对网络进行升级、扩展，很好地解决了电力通信网络系统对于通信能力的需求。但是通信网络的设计水平较低，设计深度、强度还不够，在如何提高通信网络的质量方面的相关研究较少。没有建立起较为健全的可靠性电力通信网络管理体系；缺乏系统的通信网络质量的检测手段及方法。较少提出对通信网运行安全、高效的评估检测及改进创新的有效方法。 2 电力网络通信的故障问题分析 2.1 电力通信网络的可靠性差 现代的电力通信网络虽然发展速度较快，但是现有的电力通信网络结构的可靠性较低、资源共享能力较差。若是电力网络通信中心系统及其站点出现故障问题，整个电力通信系统都有可能会趋于瘫痪。许多通信设备经过长期的运行，会进入设备的护理期、维修期，甚至是老化期，如此需要护理、维修甚至是更换的不良情况将直接阻碍着电力通信网络的整体稳定发展。
电力调度自动化系统简介 第一部分 EMS简介 第一章电力调度自动化系统的构成 本章介绍调度自动化系统的构成。通过基本结构形式介绍和基本功能介绍，熟悉调度自动化系统的结构及其设备，掌握电力调度自动化系统的基本功能。 一、电力调度自动化系统的结构 以计算机为核心的电力调度自动化系统的框架结构如图1-1所示。 调度自动化主站系统 图1-1 电力调度自动化系统的框架结构 图1-1中可以看到，调度自动化系统采取的是闭环控制，由于电力系统本身的复杂性，还必须有人（调度人员）的参与，从而构成了完整、复杂、紧密耦合的人一机一环境系统。 （一）子系统构成 电力调度自动化系统按其功能可以分成如下四个子系统： 1、信息采集命令执行子系统 该子系统是指设置茬发电厂和变电站中的子站设备、遥控执行屏等。子站设备可以实现“四遥”功能，包括：采集并传送电
力系统运行的实时参数及事故追忆报告；采集并传送电力系统继电保护的动作信息、断路器的状态信息及事件顺序报告(SOE)；接受并执行调度员从主站发送的命令，完成对断路器的分闸或合闸操作；接受并执行调度员或主站计算机发送的遥调命令，调整发电机功率。除了完成上述“四遥”的有关基本功能外，还有一些其他功能，如系统统一对时、当地监控等。2、信息传输子系统 该子系统完成主站和子站设备之间的信息交换及各个调度中心之间的信息交换。信息传输子系统是一个重要的子系统，信号传输质量往往直接影响整个调度自动化系统的质量。 3、信息的收集、处理与控制子系统 该系统由两部分组成，即发电厂和变电站内的监控系统，收集分散的面向对象的RTU(RemoteTerminal Unit)的信息，完成管辖范围内的控制，同时将经过处理的信息发往调度中心，或接受控制命令并下发RTU执行。调度中心收集分散在各个发电厂和变电站的实时信息，对这些信息进行分析和处理，结果显示给调度员或产生输出命令对对象进行控制。 4．人机联系子系统 从电力系统收集到的信息，经过计算机加工处理后，通过各种显示装置反馈给运行人员。运行人员根据这些信息，作出各类决策后，再通过键盘、鼠标等操作手段，对电力系统进行控制。（二）电力调度自动化主站SCADA/EMS系统的子系统划分
附件： 中国南方电网有限责任公司 35～110kV 配电网项目可行性 研究内容深度规定 Q/CSG 中国南方电网有限责任公司企业标准 Q/CSG 115003-2011 ICS 备案号： P 2011 – 4 – 20 发布 2011 – 4 – 20实施 中国南方电网有限责任公司 发 布
目次 前言 (2) 引言 (3) 1 适用范围 (4) 2 规范性引用文件 (4) 3 编制的基本要求 (5) 4 内容及深度要求 (5) 4.1工程概述 (5) 4.2电力系统一次部分 (6) 4.3电力系统二次部分 (9) 4.4变电站站址选择 (12) 4.5架空线路路径选择及工程设想 (15) 4.6大跨越工程跨越点及路径选择 (17) 4.7电缆线路路径选择及工程设想 (18) 4.8海底电缆线路路径选择及工程设想 (20) 4.9环境保护 (22) 4.10项目的节能设计分析 (22) 4.11抗灾减灾分析 (23) 4.12资产全生命周期分析 (23) 4.13投资估算及经济评价 (24) 4.14结论及建议 (25) 5 附件及附图 (25) 5.1附件 (25) 5.2附图 (25) 附录A（规范性附录）电缆隧道专题报告的内容要求 (27) 附录B（规范性附录） 35～110KV配电网项目可研阶段主要结论及指标表 (29)
前言 根据中国南方电网有限责任公司（以下简称“公司”）一体化管理工作推进的要求，公司组织五省（区）电网公司、有代表性的地市（州）供电局及设计单位规划计划专业技术人员起草本内容深度规定。本规定的编写结合了各省（区）、地市（州）的实际情况，经过征求意见和三次会议集中讨论而形成。 本规定主要起草单位：公司计划发展部、广东电网公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司、广州供电局、佛山供电局、南宁供电局、昆明供电局、贵阳供电局、凯里供电局、台江供电局、海口供电局。 本规定主要起草人：陈旭、邱朝明、戴志伟、曹华珍、张宁、李云芬、张群安、刘长春、罗竹平、陆冰雁、刘东升、郑星炯、刘先虎、廖小文、施坚、雷霖、陈守吉、吴振东、柯景发。 本规定由公司计划发展部提出、归口并解释。 本规定自2011年4月20日起执行。
第二章 电力系统各元的参数及等值网络 一、电力系统各元件的参数和等值电路 2-1 一条110kV 、80km 的单回输电线路，导线型号为 LGJ 线间距离为4 m ，求此输电线路在 40 C 时的参数，并画出等值电路。 2-1 解： D m BjD ab D bc D ea 4 5.04m=5040mm 单位长度的电抗: 查表：LG J — 300型号导线 d =24.2mm 对 LGJ —150 型号导线经查表得：直径 d =17mm 31.5 mm 2/km =17/2=8.5mm 单位长度的电阻: 「 20 31.5 150 0.21 /km 「40 「20 [1 (t 20)] 0.2 1 [1 0.0036(40 20)] 0.225 / km 单位长度的电阻： 31.5 r 1 0.105 / km S 300 单位长度的电抗： c ……7560 X 1 0.1445lg 0.0157 0.42 / km 12.1 单位长度的电纳： 7.58 6 6 ― b 1 10 2.7 10 S/km 1 , 7560 lg 12.1 临界电晕相电压： D m U cr 49.3m 1m 2. .rig 于是 r =24.2/2=12.1mm r —150，水平排列，其 D m X 1 0.1445lg — r 0.0157 单位长度的电纳: 7.58 下 lg - r 10 5040 0.1445 lg 8.5 7.58 5040 lg 0.0157 0.416 /km 10 6 2.73 10 6S/km 8.5 R □ L 0.225 80 18 = -j1.09 W -4S - -j1.09 K)-4S X x 1L 0.416 80 33.3 B b 1L 2.73 106 80 2.18 10 4 S 习题解图2-1 B 2 1.09 10 4 S 2-2 某 220kV 输电线路选用LGJ — 300 型导线 ,直径为 24.2mm, 水平排列, 31.5 mm 2/km D m 3 6 6 2 6 7.560 m=7560mm 集中参数: 线间 18+j33.3Q —□- 距离为6 m ，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。 2-2 解：
电力线路故障在线监测系统（四遥故障检测系统） 备注：四遥故障检测系统即（遥信、遥测、遥调、遥控） 遥信：主要指故障类型，如短路速断、过流、接地故障。 遥测：主要指测量数据，如线路负荷电流、故障电流、线路电压等。 遥调：调整短路速断、短路过流、零序电流定值、失压定值等测量值。 遥控：主要控制开关。 一、系统概述： BD-2010型线路故障在线监测系统采用了数字化的故障显示装置和数字化的无线通讯技术，主要用于中高压输配电线路上，可检测短路和接地故障并指示出来，可以监测线路和变压器（高压侧、低压侧）的运行情况，甚至可以对同杆架设的两路电动开关进行遥控（合分闸）、遥信（采集开关位置）操作。该系统可以帮助电力运行人员实时了解线路上各监测点的电流（负荷电流/短路动作电流、首半波尖峰电流/接地动作电流、电缆稳态零序电流/稳态零序动作电流/暂态零序电流）、线路电压（线路对地电场）、电缆头温度的变化情况，在线路出现短路、接地、断线、绝缘下降、过温等故障或者异常情况下给出声光或者短信通知报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、线路电压（线路对地电场）、接地尖峰电流的变化情况并绘制曲线图，用户根据需要还可以增加其他监测内容，例如开关位置、电缆头温度等，或者增在线监控功能，例如开关位置的遥信采集、开关遥控，无功补偿柜的电容投切状态和遥控投切，或者增加远程无线抄表，或者增加小电流接地选线功能，等等。 功能特点： BD-2010提供的主要功能有： 1．监测线路上的短路、接地、过负荷、断线、停电、三相不平衡、盗割、过温等故障情况，帮助运行人员迅速查找故障点，避免事故进一步扩大。 2．监测线路负荷电流和短路动作电流，保存历史数据并绘制曲线，用于事故分析和事前预警。 3．监测线路首半波尖峰电流和接地动作电流、稳态零序电流和暂态零序尖峰突变电流（电缆），保存历史数据并绘制曲线，用于事故分析和事前预警。 4．监测架空线路对地电场、电缆头对地电场、电缆头温度，保存历史数据并绘制曲线，用于事故分析和事前预警。 5．在有刀闸和开关的地方，可监测开关位置。无需改造开关，无需停电。 6．在有电动开关的地方，除了监测开关位置，还可实现遥控操作。无需加装PT和CT，无需停电。 7．根
中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范 前言 按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略 目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。 本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限 责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。 本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中 国南方电网有限公司计量自动化终端外形结构规范》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。 本标准由中国南方电网有限责任公司市场营销部归口。 本标准由中国南方电网有限责任公司市场营销部提出并负责解释。 本标准起草单位：广东电网公司电力科学研究院。 本标准主要起草人：肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。 本标准由中国南方电网有限责任公司标准委员会批准。
电力通信网安全风险防范措施 从现状来看，电力通信网拓展了覆盖的总规模，日渐变得复杂。与此同时，电网也含有更高水准的新颖技术。在这种状态下，电网调度拟定了更严格的日常调度规程，从严的指标表征着综合更高的调度及防控水准。智能化电网中，变电站被变为无人值守，从根本上标志着通信网的持久扩展。在防范风险时，电网常态的调控及运行要配备体系化的机制。调整原先的执行指标，提升运转中的通信网安全。做好各时段的常态调度，保持持久及稳定的城乡供电。 一、通信网隐含的威胁及风险 城乡都设有通信性的电力网，电力调度密切关乎持久态势下的经济进展，为此应能辨析风险并增设必备的防控。经济快速进步，城乡都提升了平日内的生活水准，应能妥善把控综合供电，确保调配的电能是优质且安全的。统一把控各区段电网运转的真实状态，配备统一的指挥。一旦查出故障，则要即刻予以处理，在最短时段内恢复常态性的送电。此外，还应适当调配并利用现有一切的电能，提升根本的调度水准。从现有状态看，隐含性的通信风险可分为： 首先，是操控中的风险。常规的工作中，通信网调度拟定了重复性的平日流程，是枯燥且单调的。这种状态下，维持常规性的送电运
转不可缺失日常的电网查验。持久重复设定的单调进程，很难聚集精力。运转中的电网若没能修复，将会增添偏差性的操控。情形严重时，还会增添人身伤害。执行平日的操控时，有些调度职员并没能依循预设的规程从严管控，例如没能审验给出来的指令票。缺失了配套的送电查验，某些构件隐含多样的运转威胁。如果操作失误，将会威胁至根本性的安全。 其次，是设备附带的风险。相比于其他系统，电力系统有着自身的特性。这是因为，供应至各区段的电能维持着生活及平日生产的顺畅，应当注重于监管。通信网含有多样的设备，运转状态下的设备构件都很易损毁、磨损，因而减少了原先的预测年限。有些状态下，没能经由从严的管控就安装了设备，安装至网络内的设备已经老化。操控不够规范，电力调度突发多样难题，在根本上增添了风险及潜在的威胁。 第三，是监管的风险。电力通信网应被经常监管，唯有如此才可防控多样故障。若缺失了监管，将会突发规模较大的城乡供电故障。电力调配范围内的突发故障将干扰至平日生活，增添了额外损失。根本的故障成因为：监管者缺失了必备的新认知，也没能设定完备的防控机制。缺少平日的监管，没能结合实情增设完备的配套机制，增添了运转中的电网隐患。此外，有些管理者暗藏侥幸心态，即便查出偏差也并没能及时予以纠正。通信电网故障还会损毁运行中的电网，影
电力通信传输网络常见故障分析与处理徐帅 发表时间：2018-08-13T16:24:35.907Z 来源：《电力设备》2018年第8期作者：徐帅 [导读] 摘要：随着电网智能化、信息化水平的不断提高，电力系统对通信网络的依赖程度也越来越高，电力通信系统已经成为电力系统不可或缺的重要组成部分，但同时也对电力通信网络的安全性、稳定性提出了更高的要求。 （内蒙古电力集团有限责任公司呼和浩特供电局清水河供电分局内蒙古自治区呼和浩特市 011600） 摘要：随着电网智能化、信息化水平的不断提高，电力系统对通信网络的依赖程度也越来越高，电力通信系统已经成为电力系统不可或缺的重要组成部分，但同时也对电力通信网络的安全性、稳定性提出了更高的要求。电力通信传输网络作为电力通信系统的基础，直接承载了继电保护、安稳控制及调度自动化等生产实时控制业务，是保证电力系统安全稳定运行的基础。 关键词：电力通信；传输网络；故障；处理 引言 电力通信网络是一种非常专业的通信网络。电力通信网络系统是发电厂和相关的变电站等其它各类电力部门为了实现其相互连接目的而建立的一种传输系统。一般而言，电力通信网络系统是由电力部门的交换系统和有关的终端设备组成。电力通信网络的性能由许多条件综合决定，其中，电力通信网络网架结构，电力通信网络的运营方式与技术资金投入对其影响较大。随着电力通信网络使用规模的不断扩大，电力通信网络的结构也日趋完整和复杂，从而使得电力通信网络对现代技术的要求也越来越高。 1.电力通信传输网络的现状及特点 1.1电力通信传输网络的现状 电力通信传输网络使用较为广泛的构成电路为环状电力和SDH环网电路。SDH环网电路与其他电路相比不同，SDH电路的走向即为其传输网络的整体构架。对不易进行管理保养的依托层光缆线路，其重要问题在于组成传输网络的传输结构，穿透业务因此为跨环产生，导致SDH出现节点瓶颈问题。SDH为了最大程度的提高运行的安全性，采用了环形拓扑结构，目的运用于传输网络。环形拓扑结构虽适用于LAN，但环网节点故障容易引起网络瘫痪，使得其影响了传输网路接入点的稳定性。SDH和承载业务相互产生的矛盾性，影响了通信传输网络的发展，因此需要对其进行一定的网络优化。 1.2电力通信传输网络中底层光缆网架特点 底层光缆是组成电力通信传输网络的重要部分，其主要分为两种光缆：①普通光缆；②电力线特种光缆。电力线特种光缆包括ADSS和OPGW光缆，这两种光缆与电力通信网络使用的底层光缆有一定的差别。目前电力通信传输网络系统采用的底层光缆为OPGW光缆，通信网络的广泛使用，使得OPGW形成了其特有的网状底层光缆网架。普通底层光缆分为地理管道光缆和架空光缆，这两种光缆与通信网络使用的光缆基本类型，但因底层光缆网架变化较快，若要使OPGW稳定的运输信号，还是需要对其进行改进和完善的。 2.电力通信传输网络故障问题 （1）电力通信网络网架不完善。当前，电力通信网已经发展成为一张规模比较大的通信网络，但因为电力通信网络起步晚、网架相对较差，很多地方的电力光缆通道没有形成环网、通信设备尚不具备 N-1运行方式要求等因素，导致电力通信网还不够稳定。许多串联式组网的通信路由方式，一旦中间站点通信光缆或设备故障将导致下级通信网络中断。 （2）电力通信网日常运维管理水平不高。结合长期以来的工作经验来看，目前很多地方电力系统通信网络的运维管理工作，还处在一个比较低的水平。运维管理标准不完善缺乏专业运维管理人员，运维管理力量不足等问题突出。相比已经很不错的电网运维管理水平，电力通信网日常运维管理水平还存很大差距。这就可能出现因为管理标准的不完善，在电力通信网络的规划、设计、日常巡维等方面存在问题；或者当通信网络出现故障时，因为没有专业的运维管理人员、运维人员不足等问题，不能及时进行消缺，给电力通信网络的稳定运行带来一定风险。 （3）电力通信网设备的供货商众多，质量参差不齐。从目前的情况来看，部分厂家提供的电力通信设备质量较差，故障频发，给电力通信网络的安全稳定运行带来一定风险。通信网设备的供货商众多，进一步增加了日常运维的压力，运维人员必须学习掌握多个厂家多种设备的相关知识，才能开展日常运维工作。若运维人员对运维的设备相关知识掌握不够，极有可能出现因操作不当，引发通信系统故障的情况。 3.加强电力通信网络优化的措施 3.1建立健全电力通信网络管理体制 一个好的电力通信网络管理体制必须要以不同地区的实际情况为制定依据，以其具体情况制定符合地方电力通信网络管理的管理体制，满足其规划与发展的需求，使电力通信网络的管理工作具有较高的安全性、可行性以及可靠性。在管理体制建立以后，相关部门要严格监督其实施过程，完善电力通信网络系统的维护与升级工作体制，使已经制定好的强化政策达到预期的效果。其次，在电力通信网络系统投入建设之前，要特别注重设计规划工作的可靠性，利用有限的条件，对电力通信网络的可靠性及可行性讲行综合判断。 3.2建立电力通信网络的科学管理体系 建立科学的电力通信网络管理体系，可以按照不同的区域进行合理的划分，然后根据不同区域电力通信网络实际的运行情况，建立与之相契合的管理体系，确保每个区域的网络通信都处在良好的运行状态下。同时，还要对网络通信的效果进行监督和评估，制定相关的规范要求和标准，严格的监管电力通信过程；提出通信网络系统及具体通信设备的可靠性设计水平与技术指标要求；在通信网可靠性指标下进行通信网规划设计；在有限的系统建设投入的前提下，对建设的通信网进行试验和鉴定；对各种电力通信网络的故障规律进行分析、研究，提出相应的可靠性实施措施。 3.3建立电力通信网络的导航系统 建立完善的电力通信网络系统，通过系统存储通信网络设备的数据和相关的网络技术参数和性能，帮助工作人员在现场修理、维护设备过程中提供技术支持，加快工作进度，提高工作效率，减轻工作人员的工作负担和压力。当出现问题的时候能够更快更精准的进行定位，让电力通信网络更加智能化和高效的运转。 3.4加强光缆线路的设计与施工、维护工作 要坚持选用优质光缆，一个线路上要尽力采用一个批次的光缆，使光纤的特性得到匹配，减少模场直径对光纤熔接损耗的影响，降低
