高频变压器技术参数
我们知道，与一般的电流电压测量不同，磁场强度和磁感应强度的测量都是间接测量。磁场强度通过测量励磁电流后计算得到，磁感应强度是通过测量感应磁通后计算得到，参与计算的样品有效参数Le和Ae将直接与测量结果相关。 磁场强度的计算公式：H = N xI / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ / (N xAe) 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 根据样品尺寸计算样品的有效参数Le和Ae，在不同的行业中，计算方法往往不统一，这可能使测试结果缺乏可比性。 在SMTest软磁测量软件中，样品有效参数的计算依照行业标准SJ/T10281。下面以环形样品为例，讲述样品有效磁路长度Le和有效截面积Ae的计算方法。 第一种情况：指定叠片系数Sx，指定样品的外径A、内径B和高度C。 根据SJ/T10281标准，先计算样品的磁芯常数C1和C2，然后根据磁芯常数计算Le和 Ae，这是严格按照标准执行的计算方法。
第二种情况：指定材料密度De和样品质量W，指定样品的外径A、内径B和高度C。 根据SJ/T10281标准，先计算样品的磁芯常数C1和C2，然后根据磁芯常数计算Le和 Ae，并可推算叠片系数Sx，这是另外一种计算方法，与标准有点差别，但计算结果与标准比较接近。 第三种情况：指定材料密度De和样品质量W，指定样品的外径A和内径B，不指定样品的高度。 不按SJ/T10281标准求磁芯常数，而是按平常的数学公式来求Le和Ae。这种计算方法与标准相差较大，只有环形样品才有这种计算方法。
高频逆变器中高频变压器的绕制方法 用EE55等高频磁芯制作高频逆变器,其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法.这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应,绕法讲究,顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz,而用的磁芯不过就是高矽硅钢片而已. 以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例,功率可做到500W以上,工作频率一般在20~50KHz.其中的EE55磁芯变压器,大家一般是低压绕组(初级)3T+3T,中心抽头,高压绕组(次级)75T. 要制作好它就要注意两点: 一是每个绕组要采用多股细铜线并在一起绕,不要采用单根粗铜线,因为高频交流电有集肤效应.所谓集肤效应,简单地说就是高频交流电只沿导线的表面走,而导线内部是不走电流的(实际是越靠近导线中轴电流越弱,越靠近导线表面电流越强).采用多股细铜线并在一起绕,实际就是为了增大导线的表面积,从而更有效地使用导线.例如初级的3T+3T,你如果用直径2.50mm的
单根漆包线,导线的截面积为4.9平方毫米,而如果用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕,总的截面积也达到要求.然而,第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L,第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L,后者是前者的48.92L/7.85L=6.2倍),导线有效使用率更高,电流更通畅,并且因为细导线较柔软,更好绕制.次级75T高压绕组用3~5根并绕即可. 二是高频逆变器中高频变压器最好采用分层、分段绕制法,这种绕法主要目的是减少高频漏感和降低分布电容.例如上述变压器的绕法,初级分两层,次级分三层三段.具体是: ①绕次级高压绕组第一段.接好引出线(头),先用5根并绕次级高压绕组25T,线不要剪断,然后包一层绝缘纸(绝缘纸要薄,包一层即可,否则由于以下多次要用到绝缘纸,有可能容不下整个线包),准备绕初级低压绕组的一半. ②绕初级低压绕组的一半.预留引出线(头),注意是预留,因为后面要统一并接后再接引出线,以下初级用“预留”一词时同理.用19根并绕3T,预留中心抽头,再并绕3T,预留引出线(尾),线剪断.在具体操作时这里还有一个技巧,即由于股数多,19股线一次并绕不太方便,扭矩张力也大,就可以分做多次,如这里可分做三次,每次用线6到7股,这样还可绕得更平整.注意三次的头、中、尾放在一起,且绕向要相同.然后又包一层绝缘纸,准备绕次级高压绕组
高频变压器参数计算 2009-08-28 11:26 一．电磁学计算公式推导： 1．磁通量与磁通密度相关公式： Ф = B * S⑴ Ф ----- 磁通(韦伯) B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯 S ----- 磁路的截面积(平方米) B = H * μ⑵ μ ----- 磁导率(无单位也叫无量纲) H ----- 磁场强度(伏特每米) H = I*N / l⑶ I ----- 电流强度(安培) N ----- 线圈匝数(圈T) l ----- 磁路长路(米) 2．电感中反感应电动势与电流以及磁通之间相关关系式： EL =⊿Ф / ⊿t * N⑷ EL = ⊿i / ⊿t * L⑸ ⊿Ф ----- 磁通变化量(韦伯) ⊿i ----- 电流变化量(安培) ⊿t ----- 时间变化量(秒) N ----- 线圈匝数(圈T) L ------- 电感的电感量(亨) 由上面两个公式可以推出下面的公式： ⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得： N = ⊿i * L/⊿Ф 再由Ф = B * S 可得下式: N = ⊿i * L / ( B * S )⑹ 且由⑸式直接变形可得： ⊿i = EL * ⊿t / L⑺ 联合⑴⑵⑶⑷同时可以推出如下算式: L =(μ* S )/ l * N2⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系： QL = 1/2 * I2 * L⑼ QL -------- 电感中储存的能量(焦耳) I -------- 电感中的电流(安培) L ------- 电感的电感量(亨) 4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数
高频变压器磁芯如何选型 电子变压器在电源技术中的作用,电源技术对电子变压器的要求,电子变压器采用新软磁材料和新磁芯结构对电源技术发展的影响. 电子变压器的使用条件,包括两方面内容:可靠性和电磁兼容性.以前只注意可靠性,现在由于环境保护意识增强,必须注意电磁兼容性. 可靠性是指在具体的使用条件下,电子变压器能正常工作到使用寿命为止.一般使用条件中对电子变压器影响最大的是环境温度.决定电子变压器受温度影响强度的参数是软磁材料的居里点.软磁材料居里点高,受温度影响小;软磁材料居里点低,对温度变化比较敏感,受温度影响大.例如锰锌铁氧体的居里点只有215,℃比较低,磁通密度、磁导率和损耗都随温度发生变化,除正常温度25℃而外,还要给出60,80,100℃℃℃时的各种参数数据.因此,锰锌铁氧体磁芯的工作温度一般限制在100℃以下,也就是环境温度为40℃时,温升必须低于60.℃钴基非晶合金的居里点为205,℃也低,使用温度也限制在100℃以下.铁基非晶合金的居里点为370,℃可以在150~180℃℃以下使用.高磁导坡莫合金的居里点为460℃至480,℃可以在200~℃250℃以下使用.微晶纳米晶合金的居里点为600,℃取向硅钢居里点为730,℃可以在300~4℃00℃下使用. 电磁兼容性是指电子变压器既不产生对外界的电磁干扰,又能承受外界的电磁干扰.电磁干扰包括可听见的音频噪声和听不见的高频噪声.电子变压器产生电磁干扰的主要原因是磁芯的磁致伸缩.磁致伸缩系数大的软磁材料,产生的电磁干扰大.铁基非晶合金的磁致伸缩系数通常为最大(27~30)×10‐6 ,必须采取减少噪声抑制干扰的措施.高磁导Ni50坡莫合金的磁致伸缩系数为25×10‐6,锰锌铁氧体的磁致伸缩系数为21×10‐6.以上这3种软磁材料属于容易产生电磁干扰的材料,在应用中要注意.3%取向硅钢的磁致伸缩系数为(1~3)×10‐6,微晶纳米晶合金的磁致伸缩系数为(0.5~2)×10‐6.这2种软磁材料属于比较容易产生电磁干扰的材料.6.5%硅钢的磁致伸缩系数为0.1×10‐6,高磁导Ni80坡莫合金的磁致伸缩系数为(0.1~0.5)×10‐6,钴基非晶合金的磁致伸缩系数为0.1×10‐6以下.这3种软磁材料属于不太容易产生电磁干扰的材料.由磁致伸缩产生的电磁干扰的频率一般与电子变压器的工作频率相同.如果有低于或高于工作频率的电磁干扰,那是由其他原因产生的. 完成功能 电子变压器从功能上区分主要有变压器和电感器2种.特殊元件完成的功能另外讨论.变压器完成的功能有3个:功率传送、电压变换和绝缘隔离.电感器完成功能有2个:功率传送和纹波抑制 功率传送有2种方式.第一种是变压器传送方式,即外加在变压器原绕组上的交变电压,在磁芯中产生磁通变化,使副绕组感应电压,加在负载上,从而使电功率从原边传送到副边.传
z变压器基础知识 1、变压器组成： 原边（初级primary side ） 绕组 副边绕组（次级secondary side ） 原边电感（励磁电感）‐‐magnetizing inductance 漏感‐‐‐leakage inductance 副边开路或者短路测量原边 电感分别得励磁电感和漏感 匝数比：K=Np/Ns=V1/V2 2、变压器的构成以及作用： 1）电气隔离 2）储能 3）变压 4）变流 ●高频变压器设计程序： 1.磁芯材料 2.磁芯结构 3.磁芯参数 4.线圈参数 5.组装结构 6.温升校核 1.磁芯材料 软磁铁氧体由于自身的特点在开关电源中应用很广泛。 其优点是电阻率高、交流涡流损耗小，价格便宜，易加 工成各种形状的磁芯。缺点是工作磁通密度低，磁导率 不高，磁致伸缩大，对温度变化比较敏感。选择哪一类 软磁铁氧体材料更能全面满足高频变压器的设计要求， 进行认真考虑，才可以使设计出来的变压器达到比较理 想的性能价格比。 2.磁芯结构 选择磁芯结构时考虑的因数有：降低漏磁和漏感， 增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配 接线方便等。 漏磁和漏感与磁芯结构有直接关系。如果磁芯不需 要气隙，则尽可能采用封闭的环形和方框型结构磁芯。 3.磁芯参数： 磁芯参数设计中，要特别注意工作磁通密度不只是受磁化曲线限制，还要受损耗的限制，同时还与功率传送的工作方式有关。 磁通单方向变化时：ΔB=Bs‐Br，既受饱和磁通密度限制，又更主要是受损耗限制，（损耗引起温升，温升又会影响磁通密度）。工作磁通密度Bm=0.6～0.7ΔB 开气隙可以降低Br,以增大磁通密度变化值ΔB，开气隙后，励磁电流有所增加，但是可以减小磁芯体积。对于磁通双向工作而言： 最大的工作磁通密度Bm，ΔB=2Bm。在双方向变化工作模式时，还要注意由于各种原因造成励磁的正负变化的伏秒面积不相等，而出现直流偏磁问题。可以在磁芯中加一个小气隙，或者在电路设计时加隔直流电容。 4.线圈参数： 线圈参数包括：匝数，导线截面（直径），导线形式，绕组排列和绝缘安排。 导线截面（直径）决定于绕组的电流密度。通常取J为2.5～4A/mm2。导线直径的选择还要考虑趋肤效应。如必要，还要经过变压器温升校核后进行必要的调整。 4.线圈参数： 一般用的绕组排列方式：原绕组靠近磁芯，副绕组反馈绕组逐渐向外排列。下面推荐两种绕组排列形式： 1）如果原绕组电压高（例如220V），副绕组电压低，可以采用副绕组靠近磁芯，接着绕反馈绕组，原绕组在最外层的绕组排列形式，这样有利于原绕组对磁芯的绝缘安排； 2）如果要增加原副绕组之间的耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，最外层再绕一半原绕组的排列形式，这样有利于减小漏感。 5.组装结构：
高频变压器绕法 高频变压器的两种基本绕法：顺序绕法和三明治绕法。 普通顺序绕法： 一般的单输出电源，变压器分为3个绕组，初级绕组Np,次级绕组Ns,辅助电源绕组Nb，绕制的顺序是：Np--Ns--Nb 此种绕法工艺简单，易于控制磁芯的各种参数，一致性较好，绕线成本低，适用于大批量的生产，但漏感稍大，而耦合电容小，EMI比较好故适用于对漏感不敏感的小功率场合，一般功率小于30~40W的电源中普遍实用这种绕法。 三明治绕法： 三明治绕法久负盛名，几乎每个做电源的人都知道这种绕法，但真正对三明治绕法做过深入研究的人，应该不多 相信很多人都吃过三明治，就是两层面包中间夹一层奶油。顾名思义，三明治绕法就是两层夹一层的绕法。由于被夹在中间的绕组不同，三明治又分为两种绕法：初级夹次级，次级夹初级。
如上图，顺序为Np/2-Ns-Np/2-Nb，此种绕法有量大优点 这样有利于初次级的耦合，减少漏感；还有利于绕线的平整度；最后一个好处是，供电绕组电压变化受次级的负载影响较小，更稳定。 由于增加了初次级的有效耦合面积，可以极大的减少变压器的漏感，而减少漏感带来的好处是显而易见的：漏感引起的电压尖峰会降低，这就使MOSFET的电压应力降低，同时，由MOSFET与散热片引起的共模干扰电流也可以降低，从而改善EMI； 由于在初级中间加入了一个次级绕组，所以减少了变压器初级的层间电容，而层间电容的减少，就会使电路中的寄生振荡减少，同样可以降低MOSFET与次级整流管的电压电流应力，改善EMI。 缺点：由于初次级有两个接触面，绕组耦合电容比较大，所以EMI又比较难过。
如上图，顺序为Ns/2,Np,Ns/2,Nb。当输出是低压大电流时，一般采用此种绕法，其优点有二： 1、可以有效降低铜损引起的温升：由于输出是低压大电流，故铜损对导线的长度较为敏感，绕在内侧的Ns/2可以有效较少绕线长度，从而降低此Ns/2绕组的铜损及发热。外层的Ns/2虽说绕线相对较长，但是基本上是在变压器的外层，散热良好故温度也不会太高。 2、可以减少初级耦合至变压器磁芯高频干扰。由于初级远离磁芯，次级电压低，故引起的高频干扰小。
四、设计开关电源主要在变压器计算与画板 高频变压器参数计算方法 1﹚、磁通量与磁通密度相关公式： Ф = B * S⑴ Ф----- 磁通(韦伯) B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯 S ----- 磁路的截面积(平方米) B = H * μ⑵ μ----- 磁导率(无单位也叫无量纲) H ----- 磁场强度(伏特每米) H = I*N / l⑶ I ----- 电流强度(安培) N ----- 线圈匝数(圈T) l ----- 磁路长路(米) 2．电感中反感应电动势与电流以及磁通之间相关关系式： EL =⊿Ф / ⊿t * N⑷ EL = ⊿i / ⊿t * L⑸ ⊿Ф----- 磁通变化量(韦伯) ⊿i ----- 电流变化量(安培) ⊿t ----- 时间变化量(秒) N ----- 线圈匝数(圈T) L ------- 电感的电感量(亨) 由上面两个公式可以推出下面的公式： ⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得： N = ⊿i * L/⊿Ф 再由Ф = B * S可得下式: N = ⊿i * L / ( B * S )⑹ 且由⑸式直接变形可得： ⊿i = EL * ⊿t / L⑺ 联合⑴⑵⑶⑷同时可以推出如下算式: L =(μ* S )/ l * N2⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系： QL = 1/2 * I2 * L⑼ QL -------- 电感中储存的能量(焦耳)
I -------- 电感中的电流(安培) L ------- 电感的电感量(亨) 4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数 比与占空比的关系式： N1/N2 = (E1*D)/(E2*(1-D))⑽ N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特) N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特) 二．根据上面公式计算变压器参数： 1．高频变压器输入输出要求： 输入直流电压：200--- 340 V 输出直流电压：23.5V 输出电流： 2.5A * 2 输出总功率：117.5W 2．确定初次级匝数比： 次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高；匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM * k / 2)⑾N1 ----- 初级匝数VIN(max) ------ 最大输入电压k ----- 安全系数N2 ----- 次级匝数Vrrm ------ 整流管最大反向耐压 这里安全系数取0.9 由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌7.6 3．计算功率场效应管的最高反峰电压: Vmax = Vin(max) + (Vo+Vd)/ N2/ N1⑿ Vin(max) ----- 输入电压最大值Vo ----- 输出电压 Vd ----- 整流管正向电压 Vmax = 340+(23.5+0.89)/(1/7.6) 由此可计算功率管承受的最大电压: Vmax ≌525.36(V) 4．计算PWM占空比： 由⑽式变形可得： D = (N1/N2)*E2/(E1+(N1 /N2*E2) D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd)⒀ D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89) 由些可计算得到占空比D≌0.481 5．算变压器初级电感量： 为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。那么计算初级电感量就可以只以PWM的一个周期来分析，这时可由⑼式可以有如下推 导过程：
功率铁氧体磁芯 常用功率铁氧体材料牌号技术参数 EI型磁芯规格及参数
PQ型磁芯规格及参数 EE型磁芯规格及参数 EC、EER型磁芯规格及参数
1,磁芯向有效截面积：Ae 2,磁芯向有效磁路长度：le 3,相对幅值磁导率：μa 4,饱和磁通密度：Bs 1磁芯损耗：正弦波与矩形波比较 一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。材料中存在高的涡流损耗（如大 一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。但在元件存在铜损的情况下，这是不正确的。在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。举个例子，在 20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激
励磁芯损耗的两倍。例如，对于许多开关电源来说，具有矩形波激励磁芯的 5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。 2Q值曲线 所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。这些测试参数通常是用置于磁芯上的最适用的绕组完成的。对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。 对于钼坡莫合金磁粉芯同样是正确的。用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。3电感量、AL系数和磁导率 在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。这些AL的极限值建立在初始磁导率范围或者低磁通密度的基础上。对于测试AL系数，这是很重要的，测试AL系数是在低磁通密度下实施的。 某些质量管理引入检验部门，希望由他们用几匝绕组检查磁芯，并用不能控制频率或激励电压的数字电桥测试磁芯。几乎毫不例外，以几百高斯、若干
详解高频逆变器中高频变压器的绕制方法 高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。在高频链的硬件电路设计中，高频变压器是重要的一环。 设计高频变压器首先应该从磁芯开始。开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。磁芯矫顽力低，磁滞面积小，则铁耗也少。高的电阻率，则涡流小，铁耗小。铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。 高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW 与磁芯有效截面积Ae的乘积AP(AP=AW×Ae，称磁芯面积乘积)，根据AP值，查表找出所需磁性材料之编号;第二种是先求出几何参数，查表找出磁芯编号，再进行设计。 注意： 1)设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。 2)在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。 单片开关电源高频变压器的设计要点 高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。 单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-
AP表示磁心有效截面积与窗口面积的乘积。 计算公式为 AP=AwAe 式中，AP的单位是cm4；Aw为磁心可绕导线的窗口面积(cm2) Ae为磁心有效截面积(cm2)，Ae≈Sj=CD，Sj为磁心几何尺寸的截面积，C 为舌宽，D为磁心厚度。根据计算出的AP值，即可查表找出所需磁心型号。下面介绍将AP法用于开关电源高频变压器设计时的公式推导及验证方法。 1 高频变压器电路的波形参数分析 开关电源的电压及电流波形比较复杂，既有输入正弦波、半波或全波整流波，又有矩形波(PWM波形)、锯齿波(不连续电流模式的一次侧电流波形)、梯形波(连续电流模式的一次侧电流波形)等。高频变压器电路中有3个波形参数：波形系数(Kf)，波形因数(kf)，波峰因数(kP)。 1)波形系数Kf 为便于分析，在不考虑铜损的情况下给高频变压器的输入端施加交变的正弦电流，在一次、二次绕组中就会产生感应电动势e。根据法拉第电磁感应定律，e=dΦ／dt=d( NABsinωt)／dt=NABoωcosωt其中N为绕组匝数，A为变压器磁心的截面积，B为交变电流产生的磁感应强度，角频率ω=2Πf。正弦波的电压有效值为
在开关电源中定义正弦波的波形系数Kf=√2*Π=4.44利用傅里叶级数不难求出方波的波形系数。 2)波形因数kf 为便于对方波、矩形波、三角波、锯齿波、梯形波等周期性非正弦波形进行分析，需要引入波形因数的概念。在电子测量领域定义的波形因数与开关电源波形系数的定义有所不同，它表示有效值电压 压(URMS)与平均值电压之比，为便于和Kf区分，这里用小写的kf表示，有公式 以正弦波为例， 这表明，Kf=4kf，二者相差4倍。 开关电源6种常见波形的参数见表1。因方波和梯形波的平均值为零，故改用电压均绝值来代替。对于矩形波，表示脉冲宽度，丁表示周期，占空比D=t／T。
1000W以下小型电源变压器的 四种绕制方法 江苏省泗阳县李口中学沈正中 一、电源变压器绕制 方法一：已知变压器铁芯截面积
注：经桥式整流电容滤波后的电压约是原变压器次级电压的 1.4倍。 方法二：制作一定功率的变压器 1.求铁芯面积 铁芯截面积S＝是被线圈套着部位铁芯的截面积，单位：cm2，P为输出功率，单位：W )； 2.求线圈匝数 铁芯的磁感应强度可取（7000-10000Gs），通常取8000Gs,每伏匝数T＝450000/（8000×铁芯截面积S）； 3.求导线直径 同方法一。 例如：制作功率为20W的变压器，输出电压50V。 1.求铁芯面积 铁芯截面积S＝＝1.25×20＝1.25×4.472≈5.6 cm2 2.求线圈匝数（磁感应强度取8200高斯） 每伏匝数T＝450000/（8000×S）＝450000/（8200×5.6）≈9.8匝
注：下表磁感应强度B取9600 Gs 20 5.6 8.4 0.2 1848 484
例如：制作功率为20W的变压器，输出电压50V。 查上表，根据表中红色一行数据进行绕制即可。 方法四：利用图表数据制作变压器（2） 也可利用下面的“图1或图2”来计算。 如：设计一个30瓦的变压器，铁芯面积可直接从图中刻度线上得到6.8㎝2； 如果采用比较 好的铁芯片， 磁通密度可取 10000高斯， 在磁通密度的 刻度线上找到 10000Gs这个 点；在变压器 电功率的刻度 线上找到30 瓦这个点，连 接这两点，交 每伏匝数刻度 线于6.7，也就 是说每伏应该 绕6.7匝。 另外，导线的 直径可以根据 各个线圈使用 的电流，从图 中的刻度线上图1
高频变压器计算 (CCM模式) 反激式DC/DC变换电路 电路基本参数: Vo1=15V Io1=0.4A Vo2=-10V Io2=0.4A Vs=15V(范围10V~20V) Po=10W 设定参数: 1.电路工作频率(根据UC3843的特性,初步确定为50KHz),电路效率为G=75% 2.反激式变换器的工作模式CCM 3.占空比确定(Dmax=0.4) 4.磁芯选型(EE型) 设计步骤 (1)选择磁芯大小 Pin=Po/G=10/0.75=13.3W(查表),选择EE19磁芯 (2)计算导通时间 Dmax=0.4,工作频率fs=50KHz ton=8us (3)选择工作时的磁通密度 根据所选择的磁芯EE19(PC40材料)Ae=22mm2,Bmax=0.22T (4)计算原边匝数 Np=(Vs*ton)/(Bmax*Ae)=(10*8)/(0.22*22)=16.52,取整16 (5)计算副边绕组 以输出电压为15V为例进行计算,设整流二极管及绕组的压降为1V 15+1=16V 原边绕组每匝伏数=Vs/Np=10/16=0.625V/匝 副边绕组匝数Ns1=16/0.625=25.6,取整26 (6)计算选定匝数下的占空比;辅助输出绕组匝数 新的每匝的反激电压为:16/26=0.615V ton=(Ts*0.615)/(0.625+0.615)=9.92us 占空比D=9.92/20=0.496 对于10V直流输出,考虑绕组及二极管压降1V后为11V Ns2=11/0.615=17.88,取整17 (7)初级电感,气隙的计算 在周期Ts内的平均输入电流Is=Pin/Vs=13.3/10=1.33A 导通时间内相应的平均值为Iave=(Is*Ts)/ton=1.33*20/9.92=2.68A 开关管导通前的电流值Ip1=Iave/2=2.68/2=1.34A 开关管关闭前的电流值Ip2=3Ip1=1.34*3=4.02A 初级电感量Lp=Vs*&t/&i=10*9.92/2.68=37.01uH 气隙长度Lg=(u0*Np^2*Ae)/Lp=0.19mm
高频变压器工作原理及用途 简介 是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。 工作原理 变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 用途 高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次： 10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。传送功率比较大的情况下，功率器件一般采用 IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低；传送功率比较小的，可以采用MOSFET，工作频率就比较高。 制造工艺 高频变压器的制造工艺要点一。 绕线 A 确定BOBBIN的参数 B 所有绕线要求平整不重叠为原则 C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错 D 横跨线必需贴胶带隔离 1. 疏绕完全均匀疏开
图解如何绕制E型变压器 --------谢谢原创作者经验分享 事出有因一：享受DIY的乐趣 ??? 泡泡网音频频道10月19日前不久泡硬件论坛里一位网友发表了一篇自绕“电源牛”的强帖，内容十分详细。从自绕“电源牛”的初衷到“电源牛”材料的选择再到最终的成型、测试，经过了多重关卡以海量图片的形式为大家展现相信的制作过程。今天在这里小编就将其整理，与大家一起分享。 ??? 自本人《烂牛是怎样做成的？（25步学做牛）》和《配对输出牛的业余绕制技巧》上贴后，受到不少同学的关注，也收到一些同学发来的短信，希望了解和掌握与胆机电源牛制作有关的技巧。刚好前阶段受本坛一位广东同学的多次要求，为其绕制了一套重料300B电牛（一套6只），经测试，自己也非常满意，特将制作过程整理成贴发表，希望对有自己绕制胆机牛意愿的同学有所帮助，同时也望得到绕牛高手的指点，以共同促进绕牛技艺。 《大刀阔斧玩另类!音频烧友自绕变压器》 ??? 一、为什么要自己绕牛（特别声明：本条有些观点只是个人看法，例举也只是个案，不特别针对本坛卖牛的商户，请别对号入座，不想引起纷争）：首先，自己绕牛的第一动因是DIY的乐趣，当自己成功制作一个自己满意的牛是，其中的成就感非花钱买牛可比的。同时也培养了自己的制作手艺。其次，出于对纷杂的成品牛品质的疑惑。本同学也有过化钱买成品牛制作胆机的经历，但其中感受并不十分满意。 ??? 就是大厂名牌的货也并不怎么的，如93年买过当时非常有名的50w推挽输出牛（现在恐怕也在500元/对）,测量两臂直流电阻误差达3欧姆，配对误差高达5欧姆，虽然听感上并不觉得有什么突出的问题，但总感觉不是滋味。再一就是去年上半年帮朋友摩机（国内鼎鼎有名的厂机xx35,市价3500左右）的过程中，总感觉中低音部分某个地方不对劲，音场随音量偏移。于是调工作点，换耦合电容，除了音色有所变化外，问题如旧。查到最后发现输出牛一只电阻201欧姆、电感44H，另一只电阻204欧姆、电感37H，两臂电阻误差1.2到1.8欧姆，按理说电阻误差不是太大的问题，并且应该是电阻大的一只相应电感也应该大些，但问题刚好相反，于是没辙，只好把机器大卸八块，将电感小的输出牛狠狠地砸了几锤，勉强把电感调到42H多，结果感觉才好了一些。 ● 音频外设群组更多精彩内容 事出有因二：假货多，做工差 ????最让我惊愕的是在今年十一长假期间，本地同好小王拿来2只96片做的电牛要求改制，一只已经击穿，系在交易坛买的200W全波整流牛，铁芯截面32×60；另一只牛吼，是在本地向正规厂家X通电器有限公司定制的昌X牌250VA桥式整流牛，商标、铭牌、参数一应俱全，铁芯截面32×65。2只牛外观都还可以，不像是粗制滥造的货色，但拆开后竟然让我感到无语。200W 牛的铁芯还好，有2个品种的片子，0.35白片和0.35退火片（见图1），250VA的竟然有6个品种的片子，还夹杂了15%左右的废片（见图2、3）。 0.35白片和0.35退火片（图1）
高频变压器参数计算 一．电磁学计算公式推导： 1．磁通量与磁通密度相关公式： Ф = B * S ⑴ Ф ----- 磁通(韦伯) B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯 S ----- 磁路的截面积(平方米) B = H * μ⑵ μ ----- 磁导率(无单位也叫无量纲) H ----- 磁场强度(伏特每米) H = I*N / l ⑶ I ----- 电流强度(安培) N ----- 线圈匝数(圈T) l ----- 磁路长路(米) 2．电感中反感应电动势与电流以及磁通之间相关关系式： E L =⊿Ф / ⊿t * N ⑷ E L = ⊿i / ⊿t * L ⑸ ⊿Ф ----- 磁通变化量(韦伯) ⊿i ----- 电流变化量(安培) ⊿t ----- 时间变化量(秒) N ----- 线圈匝数(圈T) L ------- 电感的电感量(亨) 由上面两个公式可以推出下面的公式： ⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得： N = ⊿i * L/⊿Ф 再由Ф = B * S 可得下式: N = ⊿i * L / ( B * S ) ⑹ 且由⑸式直接变形可得： ⊿i = E L * ⊿t / L ⑺ 联合⑴⑵⑶⑷同时可以推出如下算式: L =(μ* S )/ l * N2⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系： Q L = 1/2 * I2 * L ⑼ Q L -------- 电感中储存的能量(焦耳) I -------- 电感中的电流(安培) L ------- 电感的电感量(亨) 4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式： N1/N2 = (E1*D)/(E2*(1-D)) ⑽ N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特) N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)
高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。在高频链的硬件电路设计中，高频变压器是重要的一环。 设计高频变压器首先应该从磁芯开始。开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。磁芯矫顽力低，磁滞面积小，则铁耗也少。高的电阻率，则涡流小，铁耗小。铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。 高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW与磁芯有效截面积Ae的乘积AP(AP=AW×Ae，称磁芯面积乘积)，根据AP值，查表找出所需磁性材料之编号;第二种是先求出几何参数，查表找出磁芯编号，再进行设计。 注意： 1)设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。 2)在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。 单片开关电源高频变压器的设计要点 高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。 单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。 高频变压器是开关电源中进行能量储存与传输的重要部件，单片开关电源中高频变压器性能的优劣，不仅对电源效率有较大的影响，而且直接关系到电源的其它技术指标和电磁兼容性(EMC)。为此，一个高效率高频变压器应具备直流损耗和交流损耗低、漏感小、绕组本身的分布电容及各绕组之间的耦合电容要小等条件。 高频变压器的直流损耗是由线圈的铜损耗造成的。为提高效率，应尽量选择较粗的导线，并取电流密度J=4～10A/mm2。 高频变压器的交流损耗是由高频电流的趋肤效应以及磁芯的损耗引起的。高频电流通过导线时总是趋向于从表面流过，这会使导线的有效流通面积减小，并使导线的交流等效
如何计算高频变压器参数 一． 电磁学计算公式推导： 1．磁通量与磁通密度相关公式： Ф = B * S ⑴ Ф ----- 磁通(韦伯) B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米) B = H * μ ⑵ μ ----- 磁导率(无单位也叫无量纲) H ----- 磁场强度(伏特每米) H = I*N / l ⑶ I ----- 电流强度(安培) N ----- 线圈匝数(圈T) l ----- 磁路长路(米) 2．电感中反感应电动势与电流以及磁通之间相关关系式： EL =⊿Ф / ⊿t * N ⑷ EL = ⊿i / ⊿t * L ⑸ ⊿Ф ----- 磁通变化量(韦伯) ⊿i ----- 电流变化量(安培) ⊿t ----- 时间变化量(秒) N ----- 线圈匝数(圈T) L ------- 电感的电感量(亨) 由上面两个公式可以推出下面的公式： ⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得： N = ⊿i * L/⊿Ф 再由Ф = B * S 可得下式: N = ⊿i * L / ( B * S ) ⑹ 且由⑸式直接变形可得： ⊿i = EL * ⊿t / L ⑺ 联合⑴⑵⑶⑷同时可以推出如下算式: L =(μ* S )/ l * N2 ⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)
3．电感中能量与电流的关系： QL = 1/2 * I2 * L ⑼ QL -------- 电感中储存的能量(焦耳) I -------- 电感中的电流(安培) L ------- 电感的电感量(亨) 4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式： N1/N2 = (E1*D)/(E2*(1-D)) ⑽ N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特) N2 -------- 次级电感的匝数(圈) E2 -------- 次级输出电压(伏特) 二． 根据上面公式计算变压器参数： 1． 高频变压器输入输出要求： 输入直流电压： 200--- 340 V 输出直流电压： 23.5V 输出电流： 2.5A * 2 输出总功率： 117.5W 2． 确定初次级匝数比： 次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率所承受的反压高匝数比小则功率管反低,这样就有下式： N1/N2 = VIN(max) / (VRRM * k / 2) ⑾ N1 ----- 初级匝数 VIN(max) ------ 最大输入电压 k ----- 安全系数 N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压 这里安全系数取0.9 由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.6 3． 计算功率场效应管的最高反峰电压: Vmax = Vin(max) + (Vo+Vd)/ N2/ N1 ⑿ Vin(max) ----- 输入电压最大值 Vo ----- 输出电压 Vd ----- 整流管正向电压 Vmax = 340+(23.5+0.89)/(1/7.6) 由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)

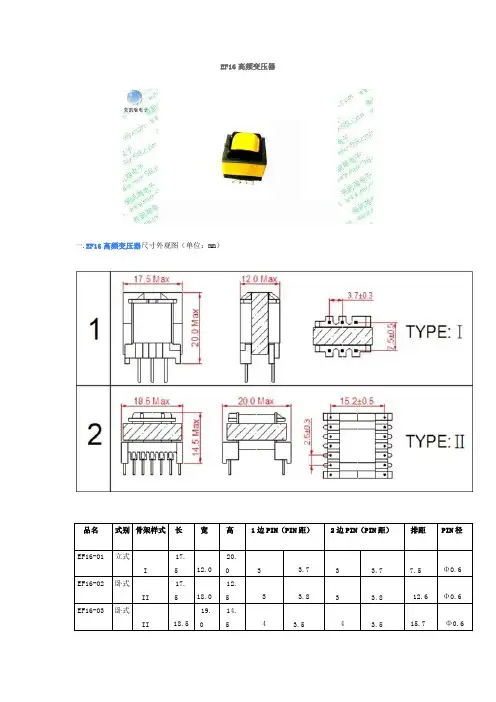

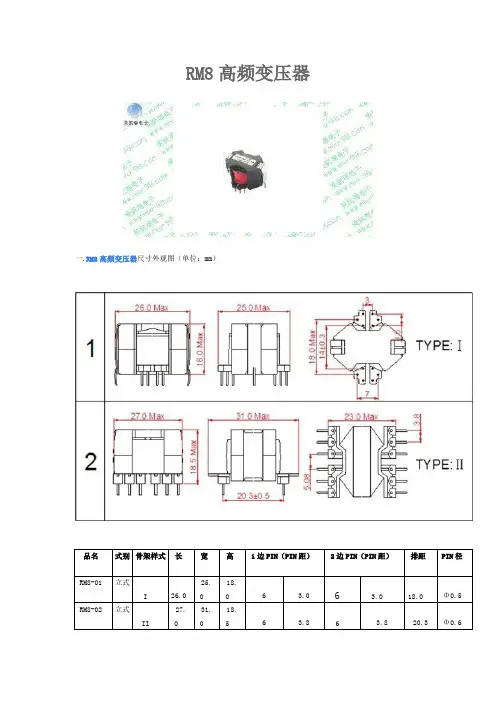

EF型高频变压器详细资料 ?EF型高频变压器 ?各种电子、电器线路的必需元件之一 ?做工优良，品质保证 ET型高频变压器详细资料 具有杂散电容小，纹波系数低，电感偏差小等特点用于彩色电视电源，液晶显示电源，电脑开关电源，电子镇流器等主要型号有：DL-ET24、DL-ET28、DL-ET28A等 EFD型高频变压器详细资料 EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对
PCB板的要求会提高；其它性能接近于EE型和EC型变压器。 EFD变压器常用型号有EFD15，EFD20，EFD25，EFD30等.
ER/EC型高频变压器详细资料 EC/ER型变压器是基本型的铁氧体磁芯，它们被广泛用于开关电源及和多种电子线路中，振荡方式有全桥，半桥，单端式，谐振式，推挽式线路等，具有优良的材料特性，适用于典型的变压器结构，EC/ER磁芯的圆柱型中心柱，使之绕线较为容易，并增大了绕组的截面积，可增大输出功率，适用于各种开关电源变压器和阻流线圈。 EC型变压器的型号有EC2820，EC3542，EC4042，EC4950，EC5345，EC70等。 下表列出部分产品的外形尺寸及输出功率。 随着磁材特性和工作频率的不同，最大输出功率会有所不同，表中数据仅供参考。 测试条件1KHz/1V，耐压AC2000V，绝缘电阻：DC500V ≥200MΩ。 序号规格 外型尺寸mm参考VA重量A B C f=50KHz f=100KHz参考值g 1EC-28283430425835 2EC-3535462910015078 3EC-40404732180290110 4EC-42424741240380125 5EC-494958536501000191以上数据仅供参考。 EI型高频变压器详细资料
