粉末注射成型技术的特点
MIM作为一种制造高质量精密零件的近净成形技术，具有常规和机加工方法比拟的优势。MIM能制造许多具有复杂形状特征的零件：如各种外部切槽，外螺纹，锥形外表面，交叉通孔、盲孔，四台与键销，加强筋板，表面滚花等等，具有以上特征的零件都是无法用常规粉末冶金方法得到的。由于通过MIM制造的零件几乎不需要再进行机加工，所以减少了材料的消耗，因此在所要求生产的复杂形状零件数量高于一定值时，MIM就会比机加工方法更为经济。
MIM和精密铸造成形能力的比较
粉末注射成型的优点：
能像生产塑料制品一样，一次成形生产形状复杂的金属、陶瓷等零件部件产品成本低、光洁度好、精度高（±0.3％～±0.1％），一般无需后续加工产品强度，硬度，延伸率等力学性能高，耐磨性好，耐疲劳，组织均匀原材料利用率高，生产自动化程度高，工序简单，可连续大批量生产无污染，生产过程为清洁工艺生产
粉末注射成型
粉末注射成型材料应用
较新MIM材料体系应用
常用MIM产品应用
几种粉末注射成型材料的基本性能
粉末注射形成技术与其他成形工艺技术比较
粉末注射成型工艺与传统批量工业与自动化零件加工、冲压、锻造、精密铸造、粉末冶金相比，具有极其明显的优势。
零件薄壁能力高中中低高
零件复杂程度高低中高低
零件设计宽容度高中中中低
批量生产能力高高中中－高高
适应材质范围高高中－高高中
供货能力高高中低高
粉末注射成型工艺流程图
适用材料及性能
材料
密度硬度拉伸强度伸长率
g/cm 3 洛氏MPa %
铁基合金
MIM-2200（烧结态）
7.65
45HRB 290 40 MIM-2200（烧结态）50HRC 380 20
MIM-2700（烧结态）
7.65
69HRB 440 26 MIM-2700（碳氮共渗）55HRC 830 9
MIM-4650（烧结态）7.55 90HRB 700 11
MIM-4650（热处理态）7.55 48HRC 1655 2
MIM-8620（烧结态）7.5 85HRB 445 20
MIM-8620（热处理态）7.5 35HRC 800-1300 5-9
不锈钢
MIM - 316L （烧结态）7.8 67HRB 520 50
MIM-304L（烧结态）7.75 60HRB 500 70
新疆农业大学机械交通学院 2015-2016 学年一学期 《金属工艺学》课程论文 2015 年 12 月 班级机制136 学号220150038 姓名侯文娜 开课学院机械交通学院任课教师高泽斌成绩__________
金属粉末注射成型工艺概论 作者：侯文娜指导老师:高泽斌 摘要：金属注射成形时一种从塑料注射成形行业中引申出来的新型粉末冶金近净成型技术，这种新的粉末冶金成型方法称作金属注射成型。 关键词：金属粉末注射成型 一：金属粉末注射成型的概念和原理、 粉末冶金不仅是一种材料制造技术，而且其本身包含着材料的加工和处理，它以少无切削的特点越来越受到重视，并逐步形成了自身的材料制备工艺理论和材料性能理论的完整体系。现代粉末冶金技术不仅保持和大大发展了其原有的传统特点（如少无切削、少无偏析、均匀细晶、低耗、节能、节材、金属非金属及金属高分子复合等），而且已发展成为支取各种高性能结构材料、特种功能材料和极限条件工作材料、各种形状复异型件的有效途径。近年来，粉末冶金技术最引人注目的发展，莫过于粉末注射成型（MIN）迅速实现产业化，并取得突破性进展。 金属注射成型（Metal injection Molding），简称MIM，是传统的粉末冶金工艺与塑料成型工艺相结合的新工艺，是集塑料成型工艺学、高分子化学、粉末冶金工艺学和金属材料学等多学科交叉的产物，是粉末冶金和精密陶瓷成型加工领域中的新技术，利用磨具可注射成型，快速制造高密度、高精度、复杂形状的结构零件，能够快速准确的将设计思想转变为具有一定结构、功能特性的制品，并可直接批量生产出零件，是制造技术行业一次新的变革。 其注射机理为：通过注射将金属粉末与粘结剂的混合物以一定的温度，速度和压力注入充满模腔，经冷却定型出模得到一定形状、尺寸的预制件，再脱出预制件中的粘结剂并进行烧结，可得到具有一定机械性能的制件。其成型工艺工艺流程如下：金属粉末，有机粘接剂—混料—成型—脱脂—烧结—后处理—成品。 二：金属粉末注射成型工艺流程 2.1金属粉末的选择：首先根据产品的技术要求和使用条件选择粉末的种类，然后决定粉末颗粒尺寸。金属粉末注射成型所用的粉末颗粒尺寸一般在 0.5-20μm；从理论上讲，粉末颗粒越细，比表面积也越大，颗粒之间的内聚力也越大，易于成型和烧结。而传统的粉末冶金工艺则采用大于40μm的较粗粉末。粉末的选择要有利于混炼、注射形成、脱脂和烧结，而这往往是互相矛盾的，对于MIM的原料粉末要求很细，MIM原料粉末价格一般较高，有的升值达到传统PM 粉末价格的10倍，这是目前限制MIM技术广泛应用的一个关键因素，目前生产MIM用原料粉末的方法主要有超高压水雾化法、高压气体雾化法等。 2.2粘接剂；粘接剂是MIM技术的核心，在MIM中粘接剂具有增强流动性
TPR/TPE热塑性弹性体的注塑成型工艺
TPR的干燥 根据材料的特性和供料情况，一般在成型前应对材料的外观和工艺性能进行检测。供应的粒料往往含有不同程度的水分、熔剂及其它易挥发的低分子物，特别是具有吸湿倾向的TPR含水量总是超过加工所允许的限度。因此，在加工前必须进行干燥处理，并测定含水量。在高温下TPR的水分含量要求在5％以下，甚至2％～3％，因此常用真空干燥箱在75℃～90℃干燥2小时。已经干燥的材料必须妥善密封保存，以防材料从空气中再吸湿而丧失干燥效果，为此采用干燥室料斗可连续地为注塑机提供干燥的热料，对简化作业、保持清洁、提高质量、增加注射速率均为有利。干燥料斗的装料量一般取注塑机每小时用料量的2.5倍。 TPR染色 以SBC为基础的TPE在颜色上优于大多数其它TPR材料。所以，它们只需要较少量的色母料就可达到某种特定的颜色效果，而且所产生的颜色比其它TPR更为纯净。一般说来，色母料的粘度应该比TPR的粘度低，这是因为TPR的熔融指数比色母料高，这将有利于分散过程，使得颜色分布更加均匀。 对于以SBS为基础的TPE，推荐采用聚苯乙烯类载色剂。 对于以较硬的SEBS为基础的TPR，推荐采用聚丙烯(PP)载色剂。 对于以较软的SEBS为基础的TPR，可采用低密度聚乙烯或乙烯醋酸乙烯共聚物。对于较软的品种，不推荐采用PP载色剂，因为复合材料的硬度将受到影响。 对于某些包胶注塑的应用，使用聚乙烯(PE)载色剂可能会对与基体的粘接力产生不利的影响。 注塑前需要清洗料筒 新购进的注塑机初用之前，或者在生产中需要改变产品、更换原料、调换颜色或发现塑料中有分解现象时，都需要对注塑机机筒进行清洗或拆洗。 清洗机筒一般采用加热机筒清洗法。清洗料一般用塑料原料（或塑料回收料）。对于TPR材料，可用所加工的新料置换出过渡清洗料。TPR的成型温度 在加工注塑过程中，温度的设定是否准确是制品外观和性能好坏的关键。下面是进行TPR加工注塑时温度设定的一些建议。 进料区域的温度应设定得相当低，以避免进料口堵塞并让夹带的空气逸出。当使用色母料时为了改善混合状态，应将过渡区域的温度设定
金属粉末注射成型技术集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
金属粉末注射成型技术金属粉末注射成型技术(MetalPowderInjectionMolding，简称MIM)是将现代塑料喷射成形技术引入粉末冶金领域而形成的一门新型粉末冶金近净形成形技术。其基本工艺过程是：首先将固体粉末与有机粘结剂均匀混练，经制粒后在加热塑化状态下(~150℃)用喷射成形机注入模腔内固化成形，然后用化学或热分解的方法将成形坯中的粘结剂脱除，最后经烧结致密化得到最终产品。与传统工艺相比，具有精度高、组织均匀、性能优异，生产成本低等特点，其产品广泛应用于电子信息工程、生物医疗器械、办公设备、汽车、机械、五金、体育器械、钟表业、兵器及航空航天等工业领域。因此，国际上普遍认为该技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“当今最热门的零部件成形技术”和“21世纪的成形技术”。 美国加州Parmatech公司于1973年发明，八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术，并得到迅速推广。特别是八十年代中期，这项技术实现产业化以来更获得突飞猛进的发展，每年都以惊人的速度递增。到目前为止，美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。日本在竞争上十分积极，并且表现突出，许多大型株式会社均参与MIM工业的推广，这些公司包括有太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工--爱普生、大同特殊钢等。目前日本有四十多家专业从事MIM产业的公司，其MIM工业产品的销售总值早已超过欧洲并直追美
编订：__________________ 单位：__________________ 时间：__________________ 金属粉末注射成型技术 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-3132-56 金属粉末注射成型技术 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 金属粉末注射成型技术(Metal Powder Injection Molding，简称MIM)是将现代塑料喷射成形技术引入粉末冶金领域而形成的一门新型粉末冶金近净形成形技术。其基本工艺过程是：首先将固体粉末与有机粘结剂均匀混练，经制粒后在加热塑化状态下(~150℃)用喷射成形机注入模腔内固化成形，然后用化学或热分解的方法将成形坯中的粘结剂脱除，最后经烧结致密化得到最终产品。与传统工艺相比，具有精度高、组织均匀、性能优异，生产成本低等特点，其产品广泛应用于电子信息工程、生物医疗器械、办公设备、汽车、机械、五金、体育器械、钟表业、兵器及航空航天等工业领域。因此，国际上普遍认为该技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“当今最热门的零部件成形技术”和“21
1 一、MIM 概念及工艺流程 金属粉末注射成形是传统粉末冶金技术与塑料注射成形技术相结合的高新技术，是小型复杂零部件成形工艺的一场革命。它将适用的技术粉末与粘合剂均匀混合成具有流变性的喂料，在注射机上注射成形，获得的毛坯经脱脂处理后烧结致密化为成品，必要时还可以进行后处理 生产工艺流程如下 配料→混炼→造粒→注射成形→化学萃取→高温脱粘→烧结→后处理→成品 二、MIM 技术特点 金属粉末注射成形结合了粉末冶金与塑料注射成形两大技术的优点，突破了传统金属粉末模压成形工艺在产品形状上的限制，同时利用塑料注射成形技术能大批量、高效率生产具有复杂形状的零件：如各种外部切槽、外螺纹、锥形外表面、交叉通孔、盲孔、凹台、键销、加强筋板，表面滚花等 ·MIM 技术的优点 a.直接成形几何形状复杂的零件，通常重量0.1~200g b.表面光洁度好、精度高，典型公差为±0.05mm c.合金化灵活性好，材料适用范围广，制品致密度达95%~99%，内部组织均匀，无内应力和偏析 d.生产自动化程度高，无污染，可实现连续大批量清洁生产 ·MIM 与精密铸造成形能力的比较 ·MIM 与其他成形工艺的比较
三、MIM常用材质 四、几种MIM材料的基本性能 五、MIM产品典型应用领域 航空航天业：机翼铰链、火箭喷嘴、导弹尾翼、涡轮叶片芯子等 汽车业：安全气囊组件、点火控制锁部件、涡轮增压器转子、座椅部件、刹车装置部件等 电子业：磁盘驱动器部件、电缆连接器、电子封装件、手机振子、计算机打印头等 军工业：地雷转子、枪扳机、穿甲弹心、准星座、集束箭弹小弹等 日用品：表壳、表带、表扣、高尔夫球头和球座、缝纫机零件、电动玩具零件等 机械行业：异形铣刀、切削工具、电动工具部件、微型齿轮、铰链等 医疗器械：牙矫形架、剪刀、镊子、手术刀等 六、适合材质 不锈钢Fe合金Fe-Ni-Co合金钨钛合金工具钢高速钢硬质合金氧化铝氧化锆 2
1.蜡基粘结剂 石蜡是固态高级烷烃的混合物，主要成分的分子式为CnH2n+2，其中n=17～35。主要组分为直链烷烃，还有少量带个别支链的烷烃和带长侧链的单环环烷烃；直链烷烃中主要是正二十二烷（C22H46）和正二十八烷（C28H58）。 石蜡又称晶形蜡，通常是白色、无味的蜡状固体，在47°C-64°C熔化，密度约0.9g/cm3，溶于汽油、二硫化碳、二甲苯、乙醚、苯、氯仿、四氯化碳、石脑油等一类非极性溶剂，不溶于水和甲醇等极性溶剂。石蜡也是很好的储热材料，其比热容为2.14–2.9J·g–1·K–1，熔化热为200–220J·g–1。 石蜡的主要性能指标是熔点、含油量和安定性。 熔点：石蜡是烃类的混合物，因此它并不像纯化合物那样具有严格的熔点。所谓石蜡的熔点、是指在规定的条件下，冷却熔化了的石蜡试样，当冷却曲线上第一次出现停滞期的温度。各种蜡制品都对石蜡要求有良好的耐温性能，即在特定温度r.不熔化或软化变形。按照使用条件、使用的地区和季节以及使用环境的差异，要求商品石蜡具有一系列不同的熔点。影响石蜡熔点的主要因素是所选用原料馏分的轻重，从较重馏分脱出的石蜡的熔点较高。此外，含油量对石蜡的熔点也有很大的影响，石蜡中含油越多，则其熔点就越低。 含油量：是指石蜡中所含低熔点烃类的量。含油量过高会影响石蜡的色度和储存的安定性，还会使它的硬度降低。所以从减压馏分中脱出的含油蜡膏，还需用发汗法或溶剂法进行脱油，以降低其含油量。但大部分石蜡制品中需要含有少量的油，这对改善制品的光泽和脱模性能是有利的。 安定性：石蜡制品在造型或涂敷过程中，长期处于热熔状态，并与空气接触，假如安定性不好，就容易氧化变质、颜色变深，甚至发出臭味。此外，使用时处于光照条件下石蜡也会变黄。因此，要求石蜡具有良好的热安定性、氧化安定性和光安定性。影响石蜡安定性的上要因素是其所含有的微量的非烃化合物和稠环芳烃。为提高石蜡的安定性，就需要对石蜡进行深度精制，以脱除这些杂质。 根据加工精制程度不同，可分为全精炼石蜡、半精炼石蜡和粗石蜡3种。每类蜡又按熔点，一般每隔2℃，分成不同的品种，如52，54，56，58等牌号。粗石蜡含油量较高，主要用于制造火柴、纤维板、篷帆布等。 全精炼石蜡是指以含油蜡为原料，经发汗或溶剂脱油，再经白土或加氢精制所得到的产品。全精炼石蜡和半精炼石蜡的主要区别是含油量的多少，全精炼石蜡含油量小于0.8%，半精炼石蜡含油量小于2.0%。 1.1普通石蜡 固体石蜡又称晶形蜡，是从原油蒸馏所得的润滑油馏分经溶剂精制、溶剂脱蜡或经蜡冷冻结晶、压榨脱蜡制得蜡膏，再经溶剂脱油、精制而得的片状或针状结晶，是碳原子数约为18～30的烃类混合物，主要组分为直链烷烃。可用于制造橡胶制品蜡纸蜡笔食品和药物组分等。 液体石蜡性状为无色透明油状液体，在日光下观察不显荧光。室温下无嗅无味，加热后略有石油臭。密度比重0.86-0.905(25℃)不溶于水、甘油、冷乙醇。溶于苯、乙醚、氯仿、二硫化碳、热乙醇。与除蓖麻油外大多数脂肪油能任意混合、樟脑、薄荷脑及大多数天然或
金属(陶瓷)粉末注射成型技术 （Metal Powder Injection Molding，简称MIM） 是一项新的制造技术，美国加州Parmatech公司于1973年发明，八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术，并得到迅速推广。特别是八十年代中期，这项技术实现产业化以来更获得突飞猛进的发展，每年都以惊人的速度递增。到目前为止，美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。日本在竞争上十分积极，并且表现突出，许多大型株式会社均参与MIM工业的推广，这些公司包括有太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工--爱普生、大同特殊钢等。目前日本有四十多家专业从事MIM产业的公司，其MIM工业产品的销售总值早已超过欧洲并直追美国。日本未来3至5年MIM产业的市场预计达20亿美元。据不完全统计，1995年全世界MIM技术制作的销售额已突破4亿美元，预计2010年MIM 潜在市场为30亿美元。到目前为止，全球已有百余家公司从事该项技术的产品开发、研制与销售工作，MIM技术也因此成为新型制造业中最为活跃的前沿技术领域，被世界冶金行业的开拓性技术，代表着粉末冶金技术发展的主方向。 中国MIM技术的研究始于1985年，由中国兵器工业五三研究所承担该课题，当时列入国家[七五]军用新材料重点预研计划，经十余年的探索，技术已基本成熟，并于1996年与上海金珠东方雪域企业有限公司合作成立了山东金珠粉末注射制造有限公司。经过几年的发展，山东金珠公司完成了MIM技术由试验室水平向产业化发展的过程，应用技术更加成熟，能够大批量生产高精尖的军用、民用产品，制品水平已接近世界同期水平，并连续三年实现产值翻番，企业的发展呈现出良好的态势。 近年来，国内努力平衡对日贸易逆差大，掌握关键性零部件的制造技术和提升制造能力，一直是政府协助业者的重要工作之一。本文对MIM技术、生产工艺过程、工艺特点、制品
MIM(金属粉末注塑成型)技术介绍 MIM是将现代塑料注射成形技术引入粉末冶金领域而形成的一种全新的金属零部件近净成形加工技术，是近年来粉末冶金学科和工业领域中发展十分迅猛的一项高新技术。MIM的工艺步骤是：首先选取符合MIM要求的金属粉末与有机粘结剂在一定温度条件下采用适当的方法混合成均匀的喂料，然后经制粒后在加热塑化状态下用注射成形机注入模具型腔内获得成形坯，再经过化学或溶剂萃取的方法脱脂处理，最后经烧结致密化得到最终产品。 MIM产品的特点： 1、零部件几何形状的自由度高，能像生产塑料制品一样，一次成形生产形状复杂的金属零部件; 2、MIM产品密度均匀、光洁度好，表面粗糙度可达到Ra 0.80～1.6μm，重量范围在0.1～200g。尺寸精度高（±0.1%～±0.3%），一般无需后续加工; 3、适用材料范围宽，应用领域广，原材料利用率高，生产自动化程度高，工序简单，可实现连续大批量生产; 4、产品质量稳定、性能可靠，制品的相对密度可达95%～99%，可进行渗碳、淬火、回火等热处理。产品强度、硬度、延伸率等力学性能高，耐磨性好，耐疲劳，组织均匀; 国际上普遍认为MIM技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“21世纪最热门的零部件的成形技术”。 MIM技术优势
MIM 与传统粉末冶金相对比 MIM可以制造复杂形状的产品，避免更多的二次机加工。 MIM 产品密度高、耐蚀性好、强度高、延展性好。 MIM 可以将2个或更多PM产品组合成一个MIM产品，节省材料和工序。MIM与机械加工相对比 MIM 设计可以节省材料、降低重量。 MIM 可以将注射后的浇口料重复破碎使用，不影响产品性能，材料利用率高。 MIM通过模具一次成形复杂产品，避免多道加工工序。 MIM可以制造难以机械加工材料的复杂形状零件。 MIM 与精密铸造相对比 MIM 可以制造薄壁产品，最薄可以做到0.2mm。 MIM 产品表面粗糙度更好。 MIM更适宜制细盲孔和通孔。 MIM 大大减少了二次机加工的工作量。 MIM可以快速的大批量、低成本制造小型零件。 MIM材料范围 常用MIM材料应用领域：
河南工程学院 《机械工程材料与成形工艺》考查课 专业论文 金属注射成型 学生姓名： 学院： 专业班级： 专业课程： 任课教师： 201 年月日
摘要 金属注射成形(Metal Injection Molding,简称MIM)是一种从塑料注射成形行业中引伸出来的新型粉末冶金近净成形技术,众所周知,塑料注射成形技术低廉的价格生产各种复杂形状的制高、耐磨性好的 制品，近年来，这一想法已发展演变为最大限度地提高固体粒子的含量并且在随后的烧结过程中完全除去粘结剂并使成形坯致密化。这种新的粉末冶金成形方法称为金属注射成形。金属注射成形的基本工艺步骤是：首先是选取符合MIM要求的金属粉末和粘结剂，然后在一定温度下采用适当的方法将粉末和粘结剂混合成均匀的喂料，经制粒后在注射成形，获得的成形坯经过脱脂处理后烧结致密化成为最终成品。 关键词：金属注射成形粘结剂脱脂烧制
一、金属粉末注射成型的发展现状及现状 1. 国外概况 金属粉末注射成型工艺技术的开拓者是美国的Parmatech公司。该公司的航天燃料专家Wiech博士于1973年发明了MIM技术。以Riverst和Wiech于70年代发明的专利为起点，开始了金属粉末注射成形技术。Parmatech于70年代末注射成型铌火箭喷嘴获得MPIF 奖。但由于该技术的独特优点和先进性，被美国列为不对外扩散技术加以保密，直到1985年才向全世界公布这一技术，而在这期间美国国内的MIM技术得以成熟并迅速发展形成产业化。该项技术向世界披露后得到世界各国政府、学术界、企业界的广泛重视，并投入了大量人力物力和财力予以开发研究。其中日本在研究上十分积极而且表现突出，许多大型株式会社参与了MIM技术的工业化推展。目前日本有四十余家企业从事MIM制品的生产，每家公司的利润都十分可观。2000年世界粉末冶金会议在日本召开，并专门设立了MIM技术论坛。继日本快速发展之后，台湾、韩国、新加坡、欧洲和南美的MIM产业也雨后春笋般的发展起来，其中德国的BASF公司以其独特的黏结剂配方成立了专门的MIM产品喂料生产线，在全世界范围内进行技术辅导和喂料的销售，获得了较大的商业利润。 德国BASF公司的Bloemacher于90年代初开发的MIM工艺成为MIM实现产业化的一个重大突破。它采用聚醛树脂作为粘结剂,并在酸性气氛中快速催化脱脂,不仅大大缩短了脱脂时间,而且这种催化脱脂能在低于粘结剂的软化温度下进行,避免了液相的生成,有利于
金属粉末注射成型(Metal Powder Injection Molding,简称MIM技术是将现代塑料注射成型技术引入粉末冶金领域而形成的一门新型粉末冶金近净成形技术。其基本工艺过程是:首先将固体粉末与有机粘结剂均匀混练,经制粒后在加热塑化状态下(~150℃用注射成型机注入模腔内固化成型,然后用化学或热分解的方法将成型坯中的粘结剂脱除,最后经烧结致密化得到最终产品。与传统工艺相比,MIM具有精度高、组织均匀、性能优异、生产成本低等特点,其产品广泛应用于电子信息工程、生物医疗器械、办公设备、汽车、机械、五金、体育器械、钟表业、兵器及航空航天等工业领域。国际上普遍认为该技术的发展将会导致零部件成形与加工技术的一场革命,被誉为“当今最热门的零部件成形技术”和“21世纪的成形技术”。 MIM技术由美国加州Parmatech公司于1973年发明,八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术,并使其得到迅速推广,特别是在八十年代中期该技术实现产业化以来,更获得了突飞猛进的发展,产量每年都以惊人速度递增。到目前为止,美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。日本在竞争上十分积极,并且表现突出,许多大型株式会社均参与MIM工艺的推广应用,这些公司包括太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工-爱普生、大同特殊钢等。目前日本有四十多家专业从事MIM产业的公司,其MIM产品的销售总值早已超过欧洲并直追美国。MIM技术已成为新型制造业中最为活跃的前沿技术领域,是世界冶金行业的开拓性技术,代表着粉末冶金技术发展的主方向。 金属粉末注射成型技术是塑料成型工艺学、高分子化学、粉末冶金工艺学和金属材料学等多学科渗透与交叉的产物,利用模具可注射成型坯件并通过烧结快速制造高密度、高精度、三维复杂形状的结构零件,能够快速、准确地将设计思想物化为具有一定结构、功能特性的制品,并可直接批量生产出零件,是制造技术行业一次新的变革。该工艺技术不仅具有常规粉末冶金工艺工序少、无切削或少切削、经济效益高等优点,而且克服了传统粉末冶金工艺制品材质不均匀、机械性能低、薄壁成型困难、结构复杂等缺点,特别适合于大批量生产小型、复杂以及具有特殊要求的金属零件。
金属粉末注射成型技术(Metal Injection Molding，简称MIM)是近年来粉末冶金学科和工业中发展最迅猛的领域，是现代先进的塑料注射成型技术和传统粉末冶金技术相结合而形成的一项新型粉末冶金近净型成形技术。 一、MIM成型技术 MIM基本丁艺过程是：将微细的金属或陶瓷粉末与有机黏结剂均匀混合成为具有流变性的物质，采用先进的注射机注入具有零件形状的模腔形成坯件，新技术脱除黏结剂并经烧结，使其高度质密成为制品，必要时还可以进行后处理。i亥技术不仅具有常规粉末冶金技术生产效率高，产品一致性好，少切削或无切削，经济高效的优点，而且克服r传统粉末冶金制品密度低，材质不均匀，力学性能低，不易成型薄壁复杂件的缺点，特别适合大批量、小型、复杂以及具有特殊要求的金属零部件的生产加工. 该工艺技术在20世纪8O年代中期实现产业化以来，已获得突飞猛进的发展，注射成型的产品已遍及计算机信息产业、汽车摩托车产业、医疗卫生器械、家用电器、仪器仪表、机械制造、化工、纺织、国防军工等领域。到目前为止，已有20多个国家和地区的几百家公司从事该工艺技术的产品开发、研制与销售工作，粉末注射成型工艺技术也因此成为新型制造业中开发最为活跃的前沿技术领域，被誉为世界粉末冶金领域中的开拓性技术，代表着粉末冶金技术发展的主方向。该工艺的主要特点如下：
(1)可成型复杂结构的零件该工艺技术利用注射机注射成型产品毛坯，保证物料充分充满模具型腔，也就保证了零件复杂结构的实现。这一点是传统机械加工和常规粉末冶金工艺技术所无法比拟的，是注射成型工艺发展的坚强基础。 (2)注射成型制品尺寸精度高,注射成型工艺可直接成型薄壁、复杂结构件，制品形状已能够达到或接近最终产品要求，产品不必进行二次加工或只少罱精加工。零件尺寸公差一般保持在±0．1％～±0．3％左右。特别对于降低难于进行机械加工的硬质合金的加工成本，减少贵重金属的加工损失尤其具有重要意义。 (3)与传统粉末压制工艺相比注射成制品微观组织均匀，密度高，性能好。 二、连续烧结设备的必要性 随着MIM技术的规模产业化，传统粉末冶金和注塑行业的通用生产设备以及各种专门的金属注射成型：工业生产设备已广泛应用于金属注射成型的产业化生产中。企业对产业生产效率和设备自动化，加工连续化程度及设备性能要求的提高促进了金属注射成型产业化进程。MIM产业的全面发展更需通过生产设备来提高企业的生产效率。正确选择和掌握MIM生产过程中的各种设备，可提高产品的质量、产量以及劳动生产率，加速产业化发展。
粉末注射成型技术的特点 MIM作为一种制造高质量精密零件的近净成形技术，具有常规和机加工方法比拟的优势。MIM能制造许多具有复杂形状特征的零件：如各种外部切槽，外螺纹，锥形外表面，交叉通孔、盲孔，四台与键销，加强筋板，表面滚花等等，具有以上特征的零件都是无法用常规粉末冶金方法得到的。由于通过MIM制造的零件几乎不需要再进行机加工，所以减少了材料的消耗，因此在所要求生产的复杂形状零件数量高于一定值时，MIM就会比机加工方法更为经济。 MIM和精密铸造成形能力的比较 粉末注射成型的优点： 能像生产塑料制品一样，一次成形生产形状复杂的金属、陶瓷等零件部件产品成本低、光洁度好、精度高（±0.3％～±0.1％），一般无需后续加工产品强度，硬度，延伸率等力学性能高，耐磨性好，耐疲劳，组织均匀原材料利用率高，生产自动化程度高，工序简单，可连续大批量生产无污染，生产过程为清洁工艺生产 粉末注射成型 粉末注射成型材料应用 较新MIM材料体系应用
常用MIM产品应用 几种粉末注射成型材料的基本性能 粉末注射形成技术与其他成形工艺技术比较 粉末注射成型工艺与传统批量工业与自动化零件加工、冲压、锻造、精密铸造、粉末冶金相比，具有极其明显的优势。
零件薄壁能力高中中低高 零件复杂程度高低中高低 零件设计宽容度高中中中低 批量生产能力高高中中－高高 适应材质范围高高中－高高中 供货能力高高中低高 粉末注射成型工艺流程图 适用材料及性能 材料 密度硬度拉伸强度伸长率 g/cm 3 洛氏MPa % 铁基合金 MIM-2200（烧结态） 7.65 45HRB 290 40 MIM-2200（烧结态）50HRC 380 20 MIM-2700（烧结态） 7.65 69HRB 440 26 MIM-2700（碳氮共渗）55HRC 830 9 MIM-4650（烧结态）7.55 90HRB 700 11 MIM-4650（热处理态）7.55 48HRC 1655 2 MIM-8620（烧结态）7.5 85HRB 445 20 MIM-8620（热处理态）7.5 35HRC 800-1300 5-9 不锈钢 MIM - 316L （烧结态）7.8 67HRB 520 50 MIM-304L（烧结态）7.75 60HRB 500 70
MIM(金属粉末注塑成型)技术介绍 ?????MIM是将现代塑料注射成形技术引入粉末冶金领域而形成的一种全新的金属零部件近净成形加工技术，是近年来粉末冶金学科和工业领域中发展十分迅猛的一项高新技术。MIM的工艺步骤是：首先选取符合MIM要求的金属粉末与有机粘结剂在一定温度条件下采用适当的方法混合成均匀的喂料，然后经制粒后在加热塑化状态下用注射成形机注入模具型腔内获得成形坯，再经过化学或溶剂萃取的方法脱脂处理，最后经烧结致密化得到最终产品。? MIM产品的特点：? ????1、零部件几何形状的自由度高，能像生产塑料制品一样，一次成形生产形状复杂的金属零部件;? ????2、MIM产品密度均匀、光洁度好，表面粗糙度可达到Ra0.80～1.6μm，重量范围在0.1～200g。尺寸精度高（±0.1%～±0.3%），一般无需后续加工;?? ????3、适用材料范围宽，应用领域广，原材料利用率高，生产自动化程度高，工序简单，可实现连续大批量生产;? ????4、产品质量稳定、性能可靠，制品的相对密度可达95%～99%，可进行渗碳、淬火、回火等热处理。产品强度、硬度、延伸率等力学性能高，耐磨性好，耐疲劳，组织均匀;? 国际上普遍认为MIM技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“21世纪最热门的零部件的成形技术”。?
MIM与传统粉末冶金相对比? ?MIM可以制造复杂形状的产品，避免更多的二次机加工。? ?MIM产品密度高、耐蚀性好、强度高、延展性好。? ?MIM可以将2个或更多PM产品组合成一个MIM产品，节省材料和工序。? MIM与机械加工相对比? ??MIM设计可以节省材料、降低重量。 ???MIM可以将注射后的浇口料重复破碎使用，不影响产品性能，材料利用率高。???MIM通过模具一次成形复杂产品，避免多道加工工序。 ???MIM可以制造难以机械加工材料的复杂形状零件。? MIM与精密铸造相对比? ?MIM可以制造薄壁产品，最薄可以做到0.2mm。? ?MIM产品表面粗糙度更好。? ?MIM更适宜制细盲孔和通孔。? ?MIM大大减少了二次机加工的工作量。? ?MIM可以快速的大批量、低成本制造小型零件。? MIM材料范围 常用MIM材料应用领域：?
金属成型新工艺：MIM（金属粉末注射成型）工艺详细介绍 小编备注：结合国内目前MIM现状补充了一些资料。转载请注明文章来源：金属注射成型网https://www.doczj.com/doc/952530502.html, 1 MIM是一种近净成形金属加工成型工艺 MIM (Metal injection Molding )是金属注射成形的简称。是将金属粉末与其粘结剂的增塑混合料注射于模型中的成形方法。它是先将所选金属粉末与粘结剂进行混炼，然后将混合料进行制粒再注射成形所需要的形状胚料，然后通过高温烧结，得到具有强度的金属零件。 2 MIM工艺流程步骤 MIM流程结合了注塑成型设计的灵活性和精密金属的高强度和整体性，来实现极度复杂几何部件的低成本解决方案。MIM流程分为四个独特加工步骤（混合、成型、脱脂和烧结）来实现零部件的生产，针对产品特性决定是否需要进一步的机械加工或进行表面处理. 混合
精细金属粉末和热塑性塑料、石蜡粘结剂按照精确比例进行混合。混合过程在一个专门的混合设备中进行，加热到一定的温度使粘结剂熔化。大部分情况使用机械进行混合，直到金属粉末颗粒均匀地涂上粘结剂冷却后，形成颗粒状（称为原料），这些颗粒能够被注入模腔。 CNPIM备注：混炼是MIM工艺中非常重要的一道工序。目前混炼有几种体系，不同的添加剂，后面对应需要不同的脱脂方法将添加剂去除。最常用的蜡基和塑基，分别对应热脱脂和催化脱脂。 成型 注射成型的设备和技术与注塑成型是相似的。颗粒状的原料被送入机器加热并在高压下注入模腔。这个环节形成（green part）冷却后脱模，只有在大约200°c的条件下使粘结剂熔化（与金属粉末充分融合），上述整个过程才能进行，模具可以设计为多腔以提高生产率。模腔尺寸设计要考虑金属部件烧结过程中产生的收缩。每种材料的收缩变化是精确的、已知的。 脱脂
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成

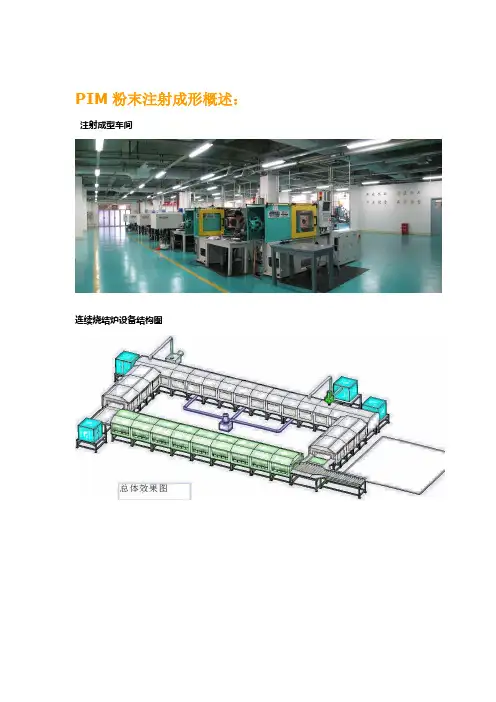

PIM粉末注射成形概述：注射成型车间 连续烧结炉设备结构图
真空烧结炉 粉末注射成形（Powder Injection Molding，PIM）由金属粉末注射成形（Metal Injection Molding，MIM）与陶瓷粉末注射成形（Ceramics Injection Molding，CIM）两部分组成，它是一种新的金属、陶瓷零部件制备技术，它是将塑料注射成形技术引入到粉末冶金领域而形成的一种全新的零部件加工技术。MIM的基本工艺步骤是：首先选取符合MIM要求的金属粉末和黏结剂，然后在一定温度下采用适当的方法将粉末和黏结剂混合成均匀的喂料，经制粒后再注射成形，获得成形坯（Green Part），再经过脱脂处理后烧结致密化成为最终成品（White Part）。 粉末注射成形技术的特点： 粉末注射成形能像生产塑料制品一样，一次成形生产形状复杂的金属、陶瓷零部件。该工艺技术利用注射方法，保证物料充满模具型腔，也就保证了零件高复杂结构的实现。以往在传统加工技术中，对于复杂的零件，通常是先分别制作出单个零件，然后再组装；而在使用PIM技术时，可以考虑整合成完整的单一零件，这样大大减少了生产步骤，简化了加工程序。 1、与传统的机械加工、精密铸造相比，制品内部组织结构更均匀；与传统粉末冶金压制∕烧结相比，产品性能更优异，产品尺寸精度高，表面光洁度好，不必进行再加工或只需少量精加工。金属注射成形工艺可直接成形薄壁结构件，制品形状已能接近或达到最终产品要求，零件尺寸公差一般保持在±0.10%～±0.30%水平，特别对于降低难以进行机械加工的硬质合金的加工成本、减少贵重金属的加工损失尤其具有重要意义。 2、零部件几何形状的自由度高，制件各部分密度均匀、尺寸精度高，适于制造几何形状复杂、精度密高及具有特殊要求的小型零件(0.2～200g)。 3、合金化灵活性好，对于过硬、过脆、难以切削的材料或原料铸造时有偏析或污染的零件，可降低制造成本。 4、产品质量稳定、性能可靠，制品的相对密度可达95%～100%，可进行渗碳、淬火、回火等热处理。 5、适用材料范围宽，应用领域广，原材料利用率高，生产自动化程度高，工序简单，可连续大批量规模化生产。生产过程无污染，为清洁工艺生产。MIM技术使用的模具，其寿命与塑料注射成形模具相似。由于使用金属模具，MIM适于零件的大批量生产；由于利用注射机成形产品毛坯，极大地提高了生产效率，降低了成本，而且注射成形产品一致性好、重复性好，从而为大批量和规模化工业生产提供了保证，再者一模多腔可进一步提高效率和降低毛坯的成形成本。 6、制品微观组织均匀，密度高，产品强度、硬度、伸长率等力学性能高，耐磨性好，耐疲劳，组织均匀，性能好。在粉末冶金压制过程中，由于模壁与粉末以及粉末与粉末之间的摩擦力，使得压制压力分布不均匀，也就导致了压制毛坯在微观组织的不均匀、材料致密性差、密度低，严重影响了产品的力学性能；而MIM是一种流体成形工艺，粘结剂的存在保证了粉末均匀排布，从而可消除毛坯微观组织的不均匀，进而使烧结制品密度接近材料的理论密度，从而使强度增加、韧性加强，延展性、导电性、导热性得到改善，综合性能提高。能像生产塑料制品一样，一次成形生产形状复杂的金属、陶瓷等零部件，产品成本低，光洁度好，表面粗糙度可达到Ra 0.80～1.6μm，精度高，一般无需后续加工。
塑料成型工艺讨论课报告 注射成型的原理、特点、应用及工艺过程 姓名：
1. 注射成型原理 将粒状或粉状的塑料加入到注射机的料斗，在注射机内塑料受热熔融并使之保持流动状态，然后在一定压力下注人闭合的模具，经冷却定型后，熔融的塑料就固化成为所需的塑件。 2. 注射成型特点 注射成型的生产周期短，生产率高，采用注射成型可以生产形状复杂，尺寸要求高及带有各种嵌件的塑件，这是其它塑料成型方法都难以达到的；其次，注射成型在生产过程容易实现自动化，如注射、脱模、切除浇口等操作过程都可实现自动化，因而注射成型得到了广泛的应用。 2.1 优点： 成型周期短、生产效率高、易实现自动化 能成型形状复杂、尺寸精确、带有金属或非金属嵌件的塑料制件 产品质量稳定 适应范围广 2.2 缺点： 注塑设备价格较高； 注塑模具结构复杂； 生产成本高、生产周期长、不适合于单件小批量的塑件生产。 3. 应用 除少数热塑性塑料（氟塑料）外，几乎所有的热塑性塑料都可以用注射成型方法生产塑件。注射成型不仅用于热塑性塑料的成型，而且已经成功地应用于热固性塑料的成型。目前，其成型制品占目前全部塑料制品的20－30％。为进一步扩大注射成型塑件的范围，还开发了一些专门用于成型有特殊性能或特殊结构要求塑件的专用注射技术．如高精度塑件的精密注射、复合色彩塑件的多色注射、内外由不同物料构成的夹芯塑件的夹芯注射和光学透明塑件的注射压缩成型等。 4. 注射成型工艺过程 4.1 成型前准备 原料外观检验及工艺性能测定：包括塑料色泽、粒度及均匀性、流动性（熔体指数、粘度）热稳定性及收缩率的检验。 塑料预热和干燥：除去物料中过多的水分和挥发物，以防止成型后塑件表面有
金属粉末注射成型技术 金属粉末注射成型技术(Metal Powder Injection Molding，简称MIM)是将现代塑料喷射成形技术引入粉末冶金领域而形成的一门新型粉末冶金近净形成形技术。其基本工艺过程是：首先将固体粉末与有机粘结剂均匀混练，经制粒后在加热塑化状态下(~150℃)用喷射成形机注入模腔内固化成形，然后用化学或热分解的方法将成形坯中的粘结剂脱除，最后经烧结致密化得到最终产品。与传统工艺相比，具有精度高、组织均匀、性能优异，生产成本低等特点，其产品广泛应用于电子信息工程、生物医疗器械、办公设备、汽车、机械、五金、体育器械、钟表业、兵器及航空航天等工业领域。因此，国际上普遍认为该技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“当今最热门的零部件成形技术”和“21世纪的成形技术”。 美国加州Parmatech公司于1973年发明，八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术，并得到迅速推广。特别是八十年代中期，这项技术实现产业化以来更获得突飞猛进的发展，每年都以惊人的速度递增。到目前为止，美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。日本在竞争上十分积极，并且表现突出，许多大型株式会社均参与MIM工业的推广，这些公司包括有太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工--爱普生、大同特殊钢等。目前日本有四十多家专业从事MIM产业的公司，其MIM工业产品的销售
总值早已超过欧洲并直追美国。到目前为止，全球已有百余家公司从事该项技术的产品开发、研制与销售工作，MIM技术也因此成为新型制造业中最为活跃的前沿技术领域，被世界冶金行业的开拓性技术，代表着粉末冶金技术发展的主方向MIM技术。 金属粉末喷射成型技术是集塑料成型工艺学、高分子化学、粉末冶金工艺学和金属材料学等多学科透与交叉的产物，利用模具可喷射成型坯件并通过烧结快速制造高密度、高精度、三维复杂形状的结构零件，能够快速准确地将设计思想物化为具有一定结构、功能特性的制品，并可直接批量生产出零件，是制造技术行业一次新的变革。该工艺技术不仅具有常规粉末冶金工艺工序少、无切削或少切削、经济效益高等优点，而且克服了传统粉末冶金工艺制品、材质不均匀、机械性能低、不易成型薄壁、复杂结构的缺点，特别适合于大批量生产小型、复杂以及具有特殊要求的金属零件。工艺流程粘结剂→混炼→喷射成形→脱脂→烧结→后处理 粉末金属粉末 MIM工艺所用金属粉末颗粒尺寸一般在0.5~20μm；从理论上讲，颗粒越细，比表面积也越大，易于成型和烧结。而传统的粉末冶金工艺则采用大于40μm的较粗的粉末。有机胶粘剂作用是粘接金属粉末颗粒，使混合料在喷射机料筒中加热具有流变性和润滑性，也就是说带动粉末流动的载体。因此，粘接剂的选择是整个粉末的载体。因此，粘拉选择是整个粉末喷射成型的关键。对有机粘接剂要求： 1.用量少，用较少的粘接剂能使混合料产生较好的流变性；
金属粉末注射成型技术(Metal Powder Injection Molding，简称MIM)是将现代塑料注射成形技术引入粉末冶金领域而形成的一门新型粉末冶金近净形成形技术。其基本工艺过程是：首先将固体粉末与有机粘结剂均匀混练，经制粒后在加热塑化状态下(～150℃)用注射成形机注入模腔内固化成形，然后用化学或热分解的方法将成形坯中的粘结剂脱除，最后经烧结致密化得到最终产品。与传统工艺相比，具有精度高、组织均匀、性能优异，生产成本低等特点，其产品广泛应用于电子信息工程、生物医疗器械、办公设备、汽车、机械、五金、体育器械、钟表业、兵器及航空航天等工业领域。因此，国际上普遍认为该技术的发展将会导致零部件成形与加工技术的一场革命，被誉为“当今最热门的零部件成形技术”和“21世纪的成形技术”。 美国加州Parmatech公司于1973年发明，八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术，并得到迅速推广。特别是八十年代中期，这项技术实现产业化以来更获得突飞猛进的发展，每年都以惊人的速度递增。到目前为止，美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。日本在竞争上十分积极，并且表现突出，许多大型株式会社均参与MIM工业的推广，这些公司包括有太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工--爱普生、大同特殊钢等。目前日本有四十多家专业从事MIM产业的公司，其MIM工业产品的销售总值早已超过欧洲并直追美国。到目前为止，全球已有百余家公司从事该项技术的产品开发、研制与销售工作，MIM技术也因此成为新型制造业中最为活跃的前沿技术领域，被世界冶金行业的开拓性技术，代表着粉末冶金技术发展的主方向MIM技术 金属粉末注射成型技术是集塑料成型工艺学、高分子化学、粉末冶金工艺学和金属材料学等多学科透与交叉的产物，利用模具可注射成型坯件并通过烧结快速制造高密度、高精度、三维复杂形状的结构零件，能够快速准确地将设计思想物化为具有一定结构、功能特性的制品，并可直接批量生产出零件，是制造技术行业一次新的变革。该工艺技术不仅具有常规粉末冶金工艺工序少、无切削或少切削、经济效益高等优点，而且克服了传统粉末冶金工艺制品、材质不均匀、机械性能低、不易成型薄壁、复杂结构的缺点，特别适合于大批量生产小型、复杂以及具有特殊要求的金属零件。工艺流程粘结剂→混炼→注射成形→脱脂→烧结→后处理 粉末金属粉末 MIM工艺所用金属粉末颗粒尺寸一般在0.5~20μm；从理论上讲，颗粒越细，比表面积也越大，易于成型和烧结。而传统的粉末冶金工艺则采用大于40μm的较粗的粉末。有机胶粘剂 有机胶粘剂作用是粘接金属粉末颗粒，使混合料在注射机料筒中加热具有流变性和润滑性，也就是说带动粉末流动的载体。因此，粘接剂的选择是整个粉末的载体。因此，粘拉选择是整个粉末注射成型的关键。对有机粘接剂要求： 1.用量少，用较少的粘接剂能使混合料产生较好的流变性； 2.不反应，在去除粘接剂的过程中与金属粉末不起任何化学反应； 3.易去除，在制品内不残留碳。混料
